Установка бетонной опоры линий электропередачи

Если ваш загородный дом отстоит от магистрали или линейного отвода ВЛИ дальше 50 метров, придется устанавливать промежуточную опору для поддержания провода абонентского отключения. Устанавливается такая опора, обычно, за счет собственника. В видео этой статьи посмотрим, как ставится бетонная опора линии электропередачи в загородном поселке.

Под загородным поселком (в этой статье) понимаем любое юридически оформленное объединение домов с магистральным электропитанием 0,4 кВ от понижающего трансформатора 10/0,4 кВ, выполненного воздушным способом изолированным самонесущим проводом (СИП).

Варианты исполнения промежуточных опор ВЛИ

Для промежуточной опоры абонентского отвода, разумно использовать железобетонную опору, марки СБ 95-110. Если такая опора изготовлена согласно технологии, то прослужит долгие годы. По конструкции столбы марки СБ имеют внутреннюю шину заземления, а отводы заземления выведены в верху и внизу столба. Это облегчает монтаж повторного заземления ВЛИ.

Промежуточная пора предназначена для подержания провода ВЛИ и не испытывает нагрузки от тяжения провода. Поэтому, конструкция промежуточной опоры одностоечная, то есть это один столб без поддерживающих стоек.

Установка бетонной опоры линий электропередачи — общая технология установки

Промежуточная бетонная опора устанавливается по следующей технологии

Для работ нанимается бригада с бурово-крановой установкой. Бригада должна иметь наряд на работы;

Заказчик обеспечивает доступ к месту работы и проезд техники;

Опора привозится на место установки заранее и укладывается вдоль линии отвода. Центр тяжести опоры должен находиться в 1,5 метрах от ямы для опоры;

Буром делается отверстие под опору. Глубина ямы для СБ 95 абонентского отвода, должна быть 1500 мм, ширина больше размера столба на 10 см с каждой стороны;

Длина опоры, метр	7,5-8,5	8,5-9,5	11-13
Глубина ямы, метр	1,4	1,5	1,6

После механического бурения производится ручная очистка краев ямы;

Бур машины убирается и включается в работу её кран;

К верху опоры на расстоянии 50 см от верха монтируется кронштейн для крепления промежуточного подвеса. В принципе эти работы могут проводится на установленной опоре;

Готовую опору, обхватывают стропой выше центра тяжести. Выше и ниже зацепа, можно закрепить страховочные канаты;

Опору поднимают на 20-30 см от земли и руками направляют в яму. Страховочные канаты удерживают опору от раскачивания;

Конец опоры вставляют в яму и выравнивают по вертикали, краном и страховочными канатами. Если кронштейн с поддерживающим зажимом монтировался заранее, нужно соблюсти его правильное расположение по направлению прокладки провода;

Яму вокруг опоры засыпают и трамбуют;

После трамбовки отцепляют стропы и канаты.

Видео статьи: Установка бетонной промежуточной опоры ВЛИ

©Ehto.ru

Другие видео статьи

Похожие статьи:

ehto.ru

Установка опор линий электропередачи

class=»eliadunit»>



Вступление

Размеры опор зависят от сечения и как следствие, веса монтируемого кабеля. Сечение кабеля, выбирается в соответствии с проектной мощностью магистрали ЛЭП. Все эти данные прописаны в проекте линии электропередачи.

Этапы установки опор линий электропередачи

Еще на этапе подготовительных работ, производится прокладка трассы ЛЭП: очистка трассы, выравнивание земли и другие работы.

Разметка трассы производятся строго в соответствии с проектом. При разметке, отмечаются места установки опор, а также их развозка по местам установки. В зависимости от конструкции опор они могут поставляться в разобранном или собранном виде. Разобранные опоры собираются рядом с местом установки. На собранную опору навешиваются нужные траверсы и другое линейное оборудование.

Перед сборкой опор или параллельно со сборкой, копаются котлованы или ямы для установки опор. Конструкция котлованов и размеры ям, также, прописаны, в проекте. Для магистральных ЛЭП и ВЛИ котлованы и ямы не копаются вручную. Для этого используются буровые установки.

Металлические опоры ставятся на заранее сделанные фундаменты из бетона. Деревянные опоры и железобетонные опоры для ЛЭП 0,4-6 кВ устанавливаются без фундамента. Для укрепления устойчивости опоры на конец опоры в земле ставится поперечная консоль (правда не всегда). Для ЛЭП 6-10 кВ устанавливаются без фундамента, но с поверхностной заливкой опоры бетоном. Опоры ЛЭП 35-500 кВ устанавливаются с крышкой на торце опоры вкопанном в землю (для усиления опоры) и заливкой опоры в грунте и основания опоры бетоном. Исключения могут составить опорные фермы в виде буквы «П».

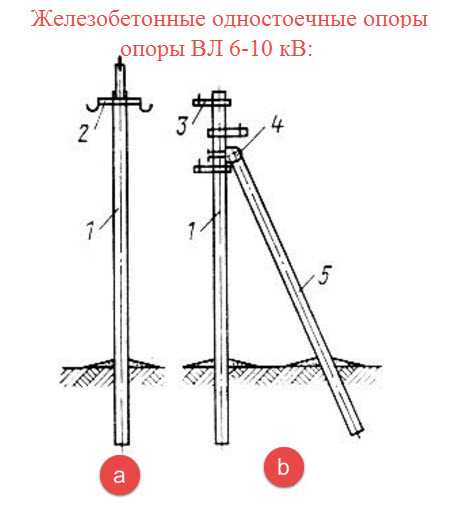

а-Промежуточная опора; b- анкерна опора с подкосом, ставят на углах поворота ЛЭП от 20 до 90 градусов. 10Опора, 5-подкос (подопора)

Обычная конструкция ямы для деревянной и бетонной опоры ЛЭП до 1 кВ имеют цилиндрическую форму, глубиной 1100-1500 мм и диаметром на 100 мм шире размеров опоры. Делаются такие ямы при помощи буровых установок.

Примечание: В стесненных условиях, а также при малых объемах, яму под опору можно вырыть вручную. Профиль ямы должен быть не цилиндрическим, а ступенчатым.

Механизмы для установки опор ЛЭП и ВЛИ

Установка опор производится следующими механизмами.

• Кранобуровой машиной;
• Кранами СМК-10, К-162 или более мощными кранами;
• Специально установочной машиной К-ЛЭП-7;
• Краном и трактором.

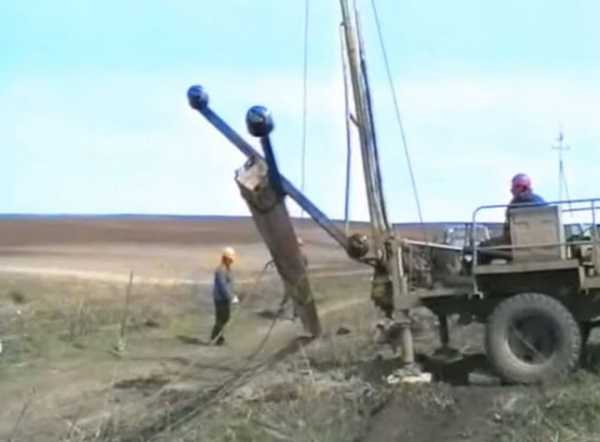

Установка кранобуровой машиной

class=»eliadunit»>

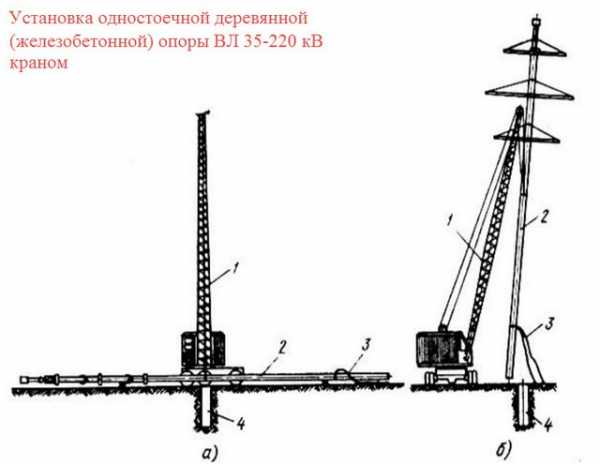

Технология установки опор кранами

Технология установки опор первыми тремя механизмами в принципе одинаковая. Собранная опора укладывается по оси воздушной линии. Центр тяжести опоры находится на 1500 мм от середины котлована. Стропа крепится к опоре выше её центра тяжести. Второй конец стропы крепится к крановому крюку. Опора поднимается. Для ее удержания, к ней крепятся удерживающие стропы по длине опоры. Их удерживают руками, если опора небольшая, или поперечными лебедками.

Поднятую опору, достаточно 20-30 см от земли, направляют в котлован и устанавливают, закрепляя вертикальное положение временными опорами или растяжками.

Тяжелые стоечные опоры (до 25 метров весом до 7000 кг), устанавливают специальной установочной машиной, К-ЛЭП-7.

Установка опор краном и трактором

Установка опор с помощью крана и трактора имеет два варианта:

• Установка стационарным краном и трактором;
• Установка трактором и краном на колесной базе.

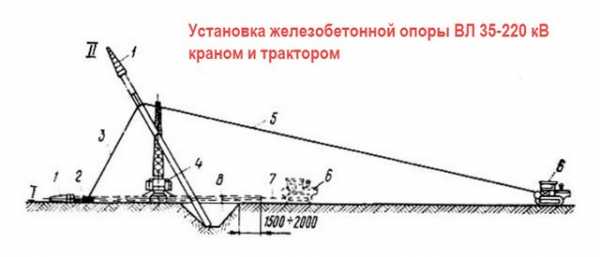

Установка стационарным краном и трактором

• Опора укладывается по оси ВЛ. Тяговые тросы крепятся к низу и верху опоры;
• Нижний трос крепится к лебедке трактора. Кран стоит у котлована и им опора поднимается над землей. При этом лебедкой трактора удерживается низ опоры. В таком «подвешенном виде» опору опускают в котлован;
• Нижний трос открепляется от лебедки трактора. Теперь к лебедке крепится верхний трос, который начинает натягиваться;
• Когда ослабнет трос крана, его открепляют, а опору удерживает трактор и две боковые лебедки временными расчалками.

Установка трактором и краном на колесной базе

При такой установке все происходит немного по-другому. Трактор ставят поперек трассы, в метре от котлована. Опора укладывается вдоль трассы на расстоянии 1500-2000 мм от края котлована. Краном опора подминается, а трактором удерживается. Поднимая опору, её край устанавливается в котлован. Трактор усиливает натяжение опоры, при этом ослабевает трос крана. Когда вся нагрузка перейдет на трактор, кран отсоединяют и отводят на безопасное расстояние. Окончательный подъем опоры производится трактором.

Подъем опоры вручную

Конечно, остается подъем опор вручную. Вручную можно поднять деревянную опору для ВЛИ 0,4 кВ. Край опоры ставится на край котлована (ямы), трос крепится выше центра тяжести опоры. При подъеме опоры постоянно переставляется опорные мостки от верха к низу опоры. Установленную опору выставляют по уровню, засыпают и трамбуют.

©Elesant.ru

Другие статьи раздела: Линии электропередачи





class=»eliadunit»>

elesant.ru

3.3.1. Установка железобетонных опор. Справочник по строительству и реконструкции линий электропередачи напряжением 0,4–750 кВ

3.3.1. Установка железобетонных опор

Установка железобетонных опор производится, как правило, стреловыми кранами и кранами-установщиками опор типа КВЛ. При необходимости подтягивания стоек используется трактор. Диаметр цилиндрического пробуренного котлована не должен превышать диаметра стойки более чем на 25 %. При большей разнице устанавливается верхний ригель. Ригели на промежуточных опорах располагаются вдоль оси ВЛ.

Время между устройством котлована и установкой в него опоры не должно превышать одних суток.

При установке двухстоечных и портальных железобетонных опор производится установка последовательно одной и второй стоек, затем монтаж траверс, верхних концов крестовых связей между стойками и закрепление нижних концов крестовых связей.

После подъема и установки краном свободностоящих опор в выкопанные котлованы, опоры должны быть временно раскреплены оттяжками, а затем установлены нижние и верхние ригели. Окончательное закрепление опор осуществляется обратной засыпкой грунтом только после их выверки засыпкой в пазухи грунта с послойным трамбованием. В зимнее время смесь для засыпки пазух защищается от промерзания матами из шлаковаты или других утеплителей.

Поделитесь на страничке

Следующая глава >

tech.wikireading.ru

Установка опор ЛЭП

Опоры представляют собой основной элемент линий электропередач. От их качества и от качества их установки, в значительной мере, зависит работоспособность и функциональность ЛЭП, а также безопасность их эксплуатации. Таким образом, установка опор ЛЭП играет огромную роль для обеспечения бесперебойного электроснабжения потребителей.

Установка опор ЛЭП требует предварительного выполнения проектных работ. Проектирование должно осуществляться с учетом типов опор, видов грунта, особенностей рельефа местности и множества других факторов. Проектные работы имеют огромное значение для качества монтажа и снижения уровня затрат на проведение монтажных работ. Одним из важных этапов проектирования является расчет параметров фундамента, на котором будет осуществляться установка опор ЛЭП.

Установка опор ЛЭП представляет собой достаточно сложную технологическую операцию. Необходимым условием ее осуществления является наличие специализированной техники для выполнения работ связанных с подъемом и перемещением грузов, монтажных и высотных работ.

Уровень технической оснащенности компании, которой выполняется установка опор ЛЭП, должен обеспечивать высокую точность монтажа. Наиболее распространенным видом оборудования для установки опор ЛЭП является подъемный и буровой механизмы. Рабочий ход и вылет стрелы крана должны обеспечивать возможность полного подъема и удержания опоры в вертикальном положении до закрепления на фундаменте. Перед закреплением опор должно тщательно их положение должно тщательно выверяться по вертикали, корректировка положения опор обеспечивается при помощи дополнительного оборудования. Кроме этого, качественнаяустановка опор ЛЭП невозможна без соответствующего уровня квалификации персонала, занятого монтажными работами.

Опоры СВ

Железобетонные опоры ВЛ необходимы для закрепления на них линий электрических проводов. Они удерживают закрепленные на них провода на нужном от земли расстоянии. Сами провода же закрепляются на опорах через изоляторы к траверсам и специальным консолям. Железобетон имеет ряд преимуществ перед другими применяемыми материалами для изготовления опор, такими как дерево или металл. Железобетон очень устойчив к негативному воздействию окружающей среды, не подвергается коррозии, воздействию химических веществ. Если нагрузка линии от 35 кв и более, то используют центрифугированный бетон. Эксплуатировать железобетонные опоры ЛЭП CВ можно свыше пятидесяти лет.

Изолятор применяется для крепления и изолирования подвешиваемых кабелей на опоры ЛЭП СВ. Изоляторы и прочие приспособления для закрепления проводов устанавливают на траверсе. Для того чтобы установить на опоре светильники, которые будут освещать улицу, на самый верх опоры устанавливается кронштейн. Это позволяет крепить один или несколько осветительных прожекторов.

Маркировка этих конструкций производится с помощью букв и цифр.

Например, СВ 110 — 3.5 Расшифровывается это так: стойка вибрированная, длина ее 11 м, а расчетный момент (максимальный) составляет 3,5. Железобетонные световые опоры чаще всего устанавливаются буквой А.

В зависимости от способа подвески проводов опоры делятся на две основные группы:

• опоры промежуточные, на которых провода закрепляются в поддерживающих зажимах;
• опоры анкерного типа, служащие для натяжения проводов; на этих опорах провода закрепляются в натяжных зажимах.

Эти виды опор делятся на типы, имеющие специальное назначение.

• Промежуточные прямые опоры устанавливаются на прямых участках линии. На промежуточных опорах с подвесными изоляторами провода закрепляются в поддерживающих гирляндах, висящих вертикально; на опорах со штыревыми изоляторами закрепление проводов производится проволочной вязкой. В обоих случаях промежуточные опоры воспринимают горизонтальные нагрузки от давления ветра на провода и на опору и вертикальные — от веса проводов, изоляторов и собственного веса опоры.
• Промежуточные угловые опоры устанавливаются на углах поворота линии с подвеской проводов в поддерживающих гирляндах. Помимо нагрузок, действующих на промежуточные прямые опоры, промежуточные и анкерно-угловые опоры воспринимают также нагрузки от поперечных составляющих тяжения проводов и тросов. При углах поворота линии электропередачи более 20° вес промежуточных угловых опор значительно возрастает. При больших углах поворота устанавливаются анкерно угловые опоры.

При установке анкерных опор на прямых участках трассы и подвеске проводов с обеих сторон от опоры с одинаковыми тяжениями горизонтальные продольные нагрузки от проводов уравновешиваются и анкерная опора работает так же, как и промежуточная, то есть воспринимает только горизонтальные поперечные и вертикальные нагрузки. В случае необходимости провода с одной и с другой стороны от опоры можно натягивать с различным тяжением проводов. В этом случае, кроме горизонтальных поперечных и вертикальных нагрузок, на опору будет воздействовать горизонтальная продольная нагрузка.

При установке анкерных опор на углах анкерно угловые опоры воспринимают нагрузку также от поперечных составляющих тяжения проводов и тросов.

Концевые опоры устанавливаются на концах линии. От этих опор отходят провода, подвешиваемые на порталах подстанций.

По назначению

Промежуточные опоры устанавливаются на прямых участках трассы ВЛ, предназначены только для поддержания проводов и тросов и не рассчитаны на нагрузки от тяжения проводов вдоль линии. Обычно составляют 80—90 % всех опор ВЛ.

Угловые опоры устанавливаются на углах поворота трассы ВЛ, при нормальных условиях воспринимают равнодействующую сил натяжения проводов и тросов смежных пролётов, направленную по биссектрисе угла, дополняющего угол поворота линии на 180°. При небольших углах поворота (до 15—30°), где нагрузки невелики, используют угловые промежуточные опоры. Если углы поворота больше, то применяют угловые анкерные опоры, имеющие более жёсткую конструкцию и анкерное крепление проводов.

Анкерные опоры устанавливаются на прямых участках трассы для перехода через инженерные сооружения или естественные преграды, воспринимают продольную нагрузку от тяжения проводов и тросов. Их конструкция отличается жесткостью и прочностью.

Концевые опоры — разновидность анкерных и устанавливаются в конце или начале линии. При нормальных условиях работы ВЛ они воспринимают нагрузку от одностороннего натяжения проводов и тросов.

Специальные опоры:

• транспозиционные — для изменения порядка расположения проводов на опорах;
• ответвлительные — для устройства ответвлений от магистральной линии;
• перекрёстные — при пересечении ВЛ двух направлений;
• противоветровые — для усиления механической прочности ВЛ;
• переходные — при переходах ВЛ через инженерные сооружения или естественные преграды.

Изготовление железобетонных опор лэп СВ производится в строгом соответствии с требованиями ГОСТ. Некачественно выполненная световая опора может быстро разрушиться, что приведет не только к финансовым издержкам, связанным с восстановлением оборванного участка линии электропередач, но и может привести к трагическим последствиям, связанным с гибелью людей.

Сборка и установка опор ЛЭП

Все работы по сборке и установке опор производятся по проектам производства работ, разрабатываемым в соответствии со СНиП 12–01—2004. До начала производства работ по сборке и монтажу опор должна быть подготовлена площадка, на которой будут выполняться работы, на нее должны быть завезены элементы опоры. Все площадки должны иметь временные подъезды для автотранспорта и строительной техники.

В процесс сборки и монтажа опор входят: выкладка железобетонных стоек и отдельных элементов стальных опор, сборка опоры, установка опоры в проектное положение, ее выверка и закрепление.

Как правило, выкладка опоры и ее элементов производится вдоль оси ВЛ. В отдельных случаях исходя из рельефа местности и из условий ее подъема в вертикальное положение выкладка и сборка опоры производится поперек оси трассы ВЛ.

На косогорах выкладку и сборку опор необходимо производить вдоль оси ВЛ, траверсами в сторону подъема косогора. На участках пересечения линии электропередачи с автомобильными и железными дорогами, реками и оврагами, а также линиями связи опоры выкладывают вдоль оси линии, траверсами и тросостойкой в сторону пересекаемых объектов при расстоянии от центра установки опоры до пересечения не меньше 1,5 высоты опоры.

Это расстояние считается:

• от центра опоры до бровки кювета при пересечении с автодорогами;
• с железными дорогами – до проекции линий связи и автоблокировки, а при их отсутствии – до края основного земляного полотна;
• с оврагами – до их бровки;
• с реками – до уреза воды;
• с линиями связи и линиями ВЛ – до проекции их крайнего провода.

Если во время осмотра опоры перед сборкой обнаружатся отдельные элементы опор с повреждениями, то к сборке ее до исправления и замены этих элементов или деталей приступать запрещается.

Установка железобетонных опор

Установка железобетонных опор производится, как правило, стреловыми кранами и кранами-установщиками опор типа КВЛ. При необходимости подтягивания стоек используется трактор. Диаметр цилиндрического пробуренного котлована не должен превышать диаметра стойки более чем на 25 %. При большей разнице устанавливается верхний ригель. Ригели на промежуточных опорах располагаются вдоль оси ЛЭП.

Время между устройством котлована и установкой в него опоры не должно превышать одних суток.

При установке двухстоечных и портальных железобетонных опор производится установка последовательно одной и второй стоек, затем монтаж траверс, верхних концов крестовых связей между стойками и закрепление нижних концов крестовых связей.

После подъема и установки краном свободностоящих опор в выкопанные котлованы, опоры должны быть временно раскреплены оттяжками, а затем установлены нижние и верхние ригели. Окончательное закрепление опор осуществляется обратной засыпкой грунтом только после их выверки засыпкой в пазухи грунта с послойным трамбованием. В зимнее время смесь для засыпки пазух защищается от промерзания матами из шлаковаты или других утеплителей.

malahit-irk.ru

Железобетонные опоры освещения — правильная установка

Выбор железобетонной конструкции почти всегда оправдан. Только стоит учитывать, что на железобетонные опоры освещения оказывают влияние внешние факторы:

•  температурные перепады;

•  атмосферные явления.

Выбор конструктивного типа опор из железобетона

Конструктивная особенность поддерживающих устройств должна подразумевать эксплуатационные условия местности. Стоит также понимать, что осветительные установки должны обеспечивать безопасность передвижения по улицам. Железобетонные осветительные приспособления могут быть применены как в городской, так и в загородной среде. Установка опор  освещения считается подходящей для магистральных дорог, пешеходных улиц, промышленных территорий. Освещаются с помощью системы складские комплексы и т. д.

Варианты установки железобетонных опор для освещения и линий электропередач

Опоры из железобетона подходят для линий воздушного типа с напряжением до 10 кВ. Форма железобетонных конструкций может быть самой различной. Относятся железобетонные опоры освещения к сложному конструктивному типу. Марки устройств предполагают, что конструкция ОГК может быть:

• восьмигранной;
• кольцевой;
• круглой конической;
• граненной конической;
• трапециевидной.

Монтаж ОГК требует определенной последовательности работ.

Если проект, согласованный с местным руководством, включает установку именно железобетонных вариантов, изменять характеристики оборудования ни в коем случае не допускается. К тому же в документации изначально предусматриваются правила монтажа.

Основные способы установки предполагают применение железобетонного фундамента. Устройства крепятся фланцевыми креплениями или специальными шпильками к закладной из металла, находящейся непосредственно в фундаменте. Устройства прямостоечного типа закрепляются в земляной котлован, в который также заливается железобетонная смесь.

Иногда последовательность работ подразумевает бурение скважин. Их глубина должна составлять 1,2 м, с присутствием запаса по ширине. В это свободное расстояние заливается бетонная смесь. Этот состав подвергается тщательному уплотнению с помощью специальных строительных инструментов. К скважине предполагается подготовка траншеи, заземление опор. В нее укладывают силовой кабель.

Выбор способа монтажа железобетонных опор

Выбор способа монтажа опор освещения сугубо индивидуален. В проектах обычно учитываются такие факторы, как:

•  рельефность территории;

•  нужная степень освещенности;

•  энергетическая мощность;

• число задействованных приборов;

•  способ установки несущих составных частей;

•  возможности местных электрических сетей.

Монтаж стоек освещения из железобетона ОГК подразумевает обязательный этап подготовки проекта. Согласование проекта требует соблюдения определенных правил. Сложившийся порядок включает:

• нанесение разметки в условиях местности, где подразумеваются работы;

•  последующая копка ям, стандартные габариты которых — 1х1 м в ширину, 1,2 м в глубину;

•  углубление ямы — подразумевает создание метрового отверстия;

•  фиксация опорной стойки с последующей подсыпкой щебня, а также его утрамбовкой.

Бурение ямы под опору освещения

Для большей надежности основания дно ямы принято укреплять раствором цемента. При этом светильники положено устанавливать только после полного окончания работ по обустройству столбов. Затем в светильники вкручиваются лампы.

Установленные правила стандартизации дают возможность применения как железобетонных, так и металлических опор. Конструкция из железобетона включает в состав арматуру, которая принимает на себя растягивающие нагрузки. При этом бетон имеет способность сжиматься. Еще в состав оборудования входят вводные щитки. Они обеспечивают подключение электричества. Многие параметры данного вида опор соответствуют стандартам высокого качества. Особенно высокая прочность у столбов магистрального типа. Стоимость изделий из железобетона ниже, чем цена опор металлических.

Чтобы в результате работ система освещения получилась действительно эффективной, нужно правильное определение расстояние между опорами освещения. В этот расчет обязательно включается значение мощности самих приборов освещения, их число, а также высота опор. От опоры до бордюра должны соблюдаться также определенные параметры. Для достижения некоторых эффектов иногда применяются кобры складного типа. Эти сведения во многом взаимосвязаны с видом освещаемого объекта.

Железобетонные опоры требуют периодической проверки состояния. К примеру, металлические элементы конструкций не должны содержать коррозии. Состояние самой опоры исключает появление трещин. Болтовые соединения и анкерные болты подразумевают беспроблемную эксплуатацию на протяжении нескольких лет. Вводные электрические щитки обслуживаются службами местных РЭС.

cdelct.ru

1.3.1. Железобетонные опоры. Справочник по строительству и реконструкции линий электропередачи напряжением 0,4–750 кВ

1.3.1. Железобетонные опоры

Заводами выпускаются железобетонные одно-, двух– и трех-стоечные опоры, применяемые как свободностоящие, так и с закреплением в грунте и усилением в необходимых случаях оттяжками с внутренними связями. Железобетонные анкерно-угловые опоры, как правило, в качестве концевых опор применяться не могут. Для этого разработаны специальные типы концевой железобетонной опоры.

Все промежуточные и промежуточно-угловые опоры рассчитаны на подвеску проводов в глухих зажимах. Наибольшей прочностью и долговечностью отличаются опоры из центрифугированных стоек.

Основным элементом железобетонной опоры является стойка. По способу изготовления стойки бывают центрифугированные и вибрированные. По конструктивному исполнению железобетонные опоры делятся на одностоечные свободностоящие и на оттяжках и портальные свободностоящие и на оттяжках.

Промежуточные опоры ВЛ от 6 до 220 кВ – одностоечные и представляют собой свободностоящие железобетонные стойки с закрепленными на них стальными траверсами. На некоторых типах опор дополнительно устанавливается тросостойка для крепления грозозащитного троса. Закрепление опор в грунте осуществляется путем установки их в цилиндрический котлован глубиной 2,5 м (иногда 3,5 м) с последующим заполнением пазух гравийно-песчаной смесью. Для обеспечения требуемой прочности заделки опор в слабых грунтах устанавливаются ригели, закрепленные на стойках с помощью полухомутов. Опоры состоят из стоек, траверс, тросостойки и нижней бетонной крышки.

В целях предотвращения контакта стойки с грунтовыми водами производится гидроизоляция нижней части наружной поверхности стойки на высоту 3,2 м; для предупреждения попадания воды внутрь стойки устанавливается крышка, которая, кроме того, увеличивает площадь торца стойки.

Крепление траверс к стойке осуществляется с помощью сквозных болтов или хомутов. Тросостойки имеют сварную конструкцию и крепятся к стойке хомутами. На тросостойках опор ВЛ 35 и 110 кВ предусмотрена возможность установки специальной конструкции для подвески грозозащитного троса через изолятор.

Для присоединения заземления выше гидроизоляционного слоя на стойке выпускается стальной пруток диаметром 12 мм, приваренный к каркасу арматуры.

На ВЛ 220–330 кВ широкое распространение получили портальные свободностоящие опоры со стальной траверсой. Для закрепления опор такого типа в слабых грунтах требуется установка либо большого числа ригелей, либо внутренних крестовых металлических связей. Устройство крестовых связей экономичнее установки ригелей, они значительно уменьшают изгибающие моменты на уровне заделки опоры в грунт. Траверсы таких опор состоят из двух стальных консолей и средней балочной части.

Типы и основные технические данные железобетонных опор приведены в табл. 1.28—1.34.

Таблица 1.28

Вибрированные одноцепные железобетонные опоры ВЛ 10 кВ со стойками СВ-110-3,5 высотой 11 м для I и II районов по гололеду

Таблица 1.29

Вибрированные двухцепные железобетонные опоры ВЛ 10 кВ со стойками СВ-164-12 высотой 16 м

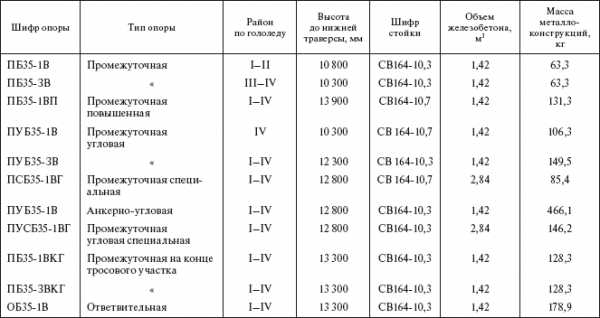

Таблица 1.30

Вибрированные одноцепные железобетонные опоры ВЛ 35 кВ высотой 16,4 м и с проводами марок АС 70/11—АС 120/19

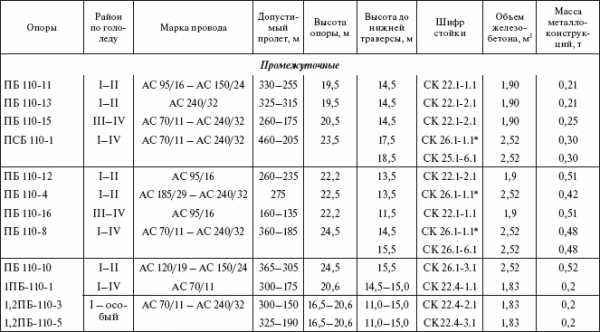

Таблица 1.31

Железобетонные опоры ВЛ 110 кВ

* Стойка СК 26.1–1.1 применяется только в I–II районах по гололеду.

** Большие значения показателей относятся к опоре с применением оттяжек.

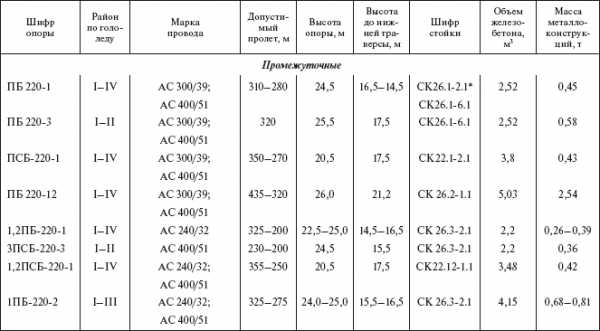

Таблица 1.32

Железобетонные опоры ВЛ 220 кВ

* Применяется только в I и II районах по гололеду.

** Относится к опоре с применением оттяжек.

Таблица 1.33

Железобетонные опоры ВЛ 330 кВ

Таблица 1.34

Железобетонные опоры ВЛ 500 кВ

Поделитесь на страничке

Следующая глава >

tech.wikireading.ru

Установка опор ЛЭП — Потенциал

Профессиональная установка опор ЛЭП – профильное направление деятельности специализированной компании «Потенциал».

ЛЭП — это металлоконструкция, на которую крепятся провода, несущие электрический ток. Существуют промежуточные опоры, угловые, анкерные, концевые и специальные опоры. Это разделение по назначению, что является главной определяющей в выборе.

Мы оказываем услуги по строительству линий электропередач, установке опор, а также выполняем монтажные работы. Существует несколько видов технологий по строительству линий электропередач, поэтому заниматься такими работами должны исключительно профессионалы.

Если вам необходима оперативная, безопасная установка опор ЛЭП любой сложности, тогда рекомендуем обратиться к нам уже сегодня.

Мы ПРАВИЛЬНО устанавливаем такие типы опор:

деревянные
железобетонные (ЖБ)
металлические
композитные (модульные)

Прежде чем понять, какие опоры ЛЭП существуют, необходимо знать, что опора, это некая металлоконструкция на которую крепятся провода, несущие электрический ток. Существуют промежуточные опоры, угловые, анкерные, концевые и специальные опоры. Это разделение по назначению, что является главной определяющей в выборе.

Стоимость установки опор зависит от класса напряжений и определяется по смете, по согласованному проекту.

Монтаж опор ЛЭП

Следует понимать разницу между каждым из видов опор ЛЭП. К примеру, главным отличием промежуточных опор является то, что провода на них закрепляются в поддерживающих зажимах. Опоры (столбы) электропередач устанавливаются на прямых участках и относятся к конструкциям наиболее легкого типа. Опоры анкерного типа служат для натяжения проводов, которые закрепляются в натяжных зажимах. Угловые опоры используют на участках поворота линии, если угол не большой, то можно воспользоваться промежуточной угловой опорой, если же более 20 градусов, понадобится анкерная угловая опора.

Монтаж опор ЛЭП анкерного типа осуществляют на прямых участках, если на пути есть преграда, например какое-либо сооружение. Это прочные и жесткие конструкции. Концевые опоры – разновидность анкерных. С них начинается и заканчивается линия, то есть устанавливаются они в конце и вначале. Если на линии необходимо изменить порядок расположения проводов, используется установка электрических опор(столбов) специального типа — опоры, которые бывают ответвительными, перекрестными, противоветровыми и переходными.

Если говорить о различиях в конструкции опор ЛЭП, то они делятся на два вида – свободностоящие и опоры электропередач с оттяжками, или их еще называют цельностоечными и составными, из множества стоек и приставок. Основную часть промежуточных опор выполняют цельностоечными. Внешне они похожи на букву А. Если напряжение более 110 кВ, то данные опоры выполняют в виде буквы П.. Для более сложных конструкций применяют оттяжки из стального троса.

Технология установки опор (столбов) освещения

После того, как мы разобрались с основными опорами линий электропередач, можно затронуть более специализированную, но очень схожую технологию установки опор освещения. Надеемся, что о правилах безопасности говорить опять не придется, поэтому приступим сразу к деталям.

Прежде чем начать копать ямы, специалисты рекомендуют разработать план, в котором вы расскажете что ожидаете, а профессионалы разберутся, как это сделать максимально безопасно и надежно. Вначале необходимо раскопать траншею и подготовить ее к укладке кабеля. После этого занимаемся бурением отверстия для установки опоры и монтажом опор освещения. Далее следует этап работы, к которому надо относиться с особой осторожностью. А именно прокладка каналов связи, и дальнейшая проверка работоспособности. Если все в порядке траншею можно засыпать землей. Только после выполнения всех этих работ можно начинать монтаж осветительных столбов и подключение электричества.
Монтаж опор освещения

Поэтапный монтаж опор освещения осуществляется согласно действующим нормам ПУЭ (правил устройства электроустановок), ЕНиР (единым нормам и правилам), ТСН (территориальным сметным нормам).

Стандартная процедура включает:

разметку на участке будущей трассы прохождения линии;
определение мест монтажа опор;
бурение скважин для устройства фундаментов под столбы;
устройство фундаментной подосновы;
монтаж опор;
установку траверс;
натяжку проводов.

Данные о типах используемых столбов, способах их установки, необходимом комплекте специального оборудования, марке проводов и кабелей, включены в проектную документацию. Использовать проект для монтажа осветительных столбов разрешается исключительно после согласования документа в контролирующих инстанциях.

Высоковольтные опоры

Все высоковольтные опоры имеют следующие характеристики:

длину пролета, равную расстоянию между соседними столбами;
наибольшую стрелу провеса провода/кабеля в пролете;
габаритное (наименьшее) расстояние от земли до низшей точки натягиваемого провода/кабеля;
длину гирлянды устанавливаемых изоляторов;
расстояние между фазами (соседними проводами) натягиваемой линии;
полную высоту монтируемой опоры.

Каждый параметр рассчитывается квалифицированными инженерами команды «Потенциал» с учетом государственных и ведомственных технико-экономических норм, климатических условий, рельефа участка, номинального показателя напряжения проектируемой линии.

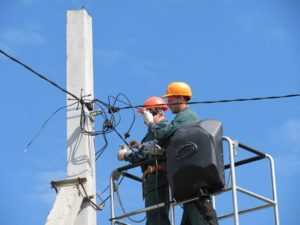

Установить электрический столб на участке

При необходимости установить электрический столб на участке, мы поможем осуществить процедуру максимально быстро. Оперативно получить соответствующее разрешение, выполнить монтаж опоры и подключение проводов – задача, которая по силам специалистам компании «Потенциал».

Подбор типа опоры, марки проводов/кабелей фиксируется документально. Разрешение на установку получается в контролирующей инстанции при согласовании с установленными владельцами существующей электросети.

Кроме установки дополнительных столбов, мы выполняем демонтаж ненужных либо пришедших в негодность опор. Стоимость работ подсчитывается на основе действующих норм и расценок.

Все специальные работы, которые касаются установки опор ЛЭП и обслуживания линий электропередач любого типа выполняются опытными мастерами компании «Потенциал». Обращайтесь к нам прямо сейчас!

Способ монтажа опор зависит от выбранной категории. Установка опор ОГК выполняется на глубину 1-2 м. Обеспечить максимальную устойчивость и надежность конструкции позволяет дальнейшее бетонирование опоры. При монтаже фланцевых опор ОГКФ необходимо обустройство фундамента, закладка которого производится на глубину 1-2,5 м. Соединение опоры с фундаментом осуществляется фланцевым методом с применением специальных болтов. Подводка кабеля – подземная. Обеспечить удобство монтажа и обслуживания, а также минимизировать возможность негативного воздействия окружающей среды позволяет наличие подземного и надземного лючков.

Опоры ОГК привлекают потребителя не только внешними параметрами. Такие опоры удобны тем, что обладают облегченной массой, что важно при транспортировке и установке, и повышенной устойчивостью, которая обеспечивается гранями. Кроме того, полый ствол создает возможность внутреннего подвода питающего кабеля, что повышает его защиту и сохранность.





Электролаборатория

Электроэнергия — это масштабное явление, сопровождающее нас повсюду. Использование электричества в современном мире — повсеместно. Электроэнергия, приводит в действие колоссальное количество приборов и механизмов, которые делают нашу жизнь такой теплой, светлой и комфортной. Нам уже невозможно представить свою жизнь без электричества!

Специалисты электролаборатории определяют неисправность электропроводки и электрооборудования, выявляют пригодность к дальнейшей эксплуатации, а также предупреждают о возможных последствиях. По результатам проведенных замеров и испытаний электролаборатория готовит отчёт, в котором отражается техническое состояние электрооборудования и проводки. Стоит отметить, что проведение испытаний и измерений необходимо не только при возникновении аварийной ситуации, но и при установке нового электрооборудования (приёмо-сдаточные измерения и испытания), а также при его эксплуатации в целях профилактики (контрольные измерения и испытания). Контрольные испытания позволяют своевременно обнаружить и устранить вероятность выхода оборудования из строя.

opora72.ru
