Как вязать арматуру для ленточного фундамента видео

Вязка арматуры имеет огромное значение для прочности и надежности конструкции. В нашей статье мы изучим все нюансы и способы вязания данного инструмента строительства для ленточного фундамента. Что он собой представляет? Это железобетонный замкнутый контур, который размещается под стенами постройки. Такое основание хорошо оптимизирует получаемую нагрузку. Для его возведения необходимо минимальное количество материал, но также нужно и качественное армирование. Для этого и понадобится вязка.

Процесс укладки и вязания арматуры

Для плотного укрепления ленточного основания используют обычную арматуру

Для плотного укрепления ленточного основания используют обычную арматуру, какую образует цельная конструкция. Большую часть получаемой нагрузки она берет на себя, что значительно увеличивает жизненный цикл постройки. Для того чтобы связать качественную арматуру, нужно использовать такие материалы:

  • Материал с пометкой К, что означает способность устойчивости от коррозийного влияния;
  • С пометкой С, что значит соединение путем сваривания.

Важно! Не выбирайте арматуру для линейного фундамента, какую не маркируют индикатором – это может означать ее не качественность.

Способы соединения арматуры

Перед началом вязки, нужно определиться с типом соединения

Перед началом вязки, нужно определиться с типом соединения. Сделав мониторинг видео материалов, мы выделили три самых популярных способа:

  • Проволокой;
  • Хомутами из пластика;
  • Хомуты из пластика с сердцевиной из металла.

Стоит заметить, что для вязки арматуры для ленточного основания чаще всего используют проволочный материал, который надежный и уже проверенный многими. Если взять пластиковые хомуты, то они имеют преимущество в удобстве и быстроте, но они имеют плохую фиксацию. После бетонной обработки материалы не уступают друг другу.

Важно! Третий вариант соединений универсальный, так как объединяет качества двух видов.

Инструментарий для вязки

Вязка своими руками достаточно сложный процесс, поэтому рекомендуем использовать инструменты

Вязка своими руками достаточно сложный процесс, поэтому рекомендуем использовать инструменты.  Видео инструкции показывают применение таких самых популярных, которые намного облегчат процесс вязки. Итак, перечислим их:

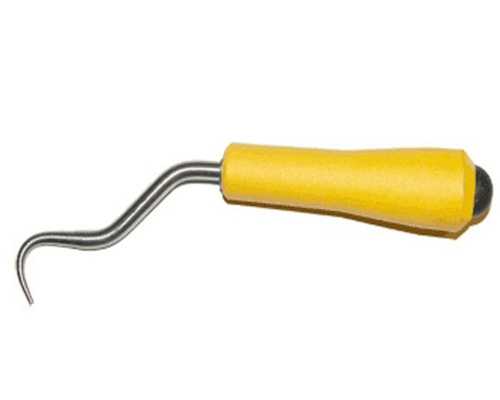

  • Специальный крючок для вязания;
  • Дрель;
  • Пистолет для вязки;
  • Крючок, сделанный самостоятельно.

Внимание! Иногда также пользуются фиксаторами из пластика, но они не комфортны в применении, так как нужно наличие готового фундамента.

Все приборы работают примерно по одной схеме, но пистолет имеет отличие. Так как мы рассматриваем вязание для ленточного фундамента, мы не будет на нем останавливаться, так как из-за небольшой площади использовать его неудобно.

Рекомендуем к прочтению:

Самый оптимальный способ – это вязка крючком. Его преимущество в компактности и профессиональности. Для самой быстрой работы подойдет дрель со специальной насадкой, кукую рационально и выгодно использовать для соединений арматуры.

Внимание! Если у вас достаточно объёмная дрель, то для применения в данной ситуации она не подойдет. Стоит отметить, что ее можно смастерить и своими руками, для этого вам понадобится крючок и шуруповерт.

Выбор инструмента на качество работы влияния не имеет, так что можете выбирать любой механизм для вязки, который вам понравился.

Схема для вязки для ленточного фундамента

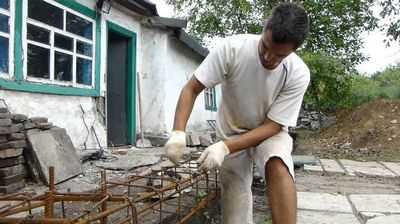

Первое, что необходимо сделать – это правильно монтировать каркас

Для того чтоб вязать арматуру для ленточного фундамента вам не понадобиться сидеть часами,  изучая видео уроки, достаточно только следовать ниже описанным инструкциям и все у вас получиться.

Первое, что необходимо сделать – это правильно монтировать каркас. Для этого необходимо придерживаться таких правил:

  • Количество поясов армирования ленточного фундамента определяется его длиной и высотой;
  • Если вы проектируете простую конструкцию, то она не имеет дополнительных прутьев в одном из рядов. В этом случае, схема напоминает куб, который состоит из восьми креплений.
  • Вязать арматуру необходимо с расстоянием 10-30 см – величина зависит от уровня нагрузки.
  • Величина сегмента совпадает с расстоянием;
  • Ширина должна быть примерно 30 см;
  • Если есть нужда, то можно вязать дополнительные линии арматуры.

Вязать арматуру необходимо в такой последовательности:

Рекомендуем к прочтению:

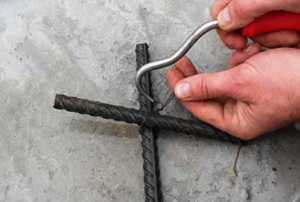

  • Берем кусок проволоки 25 см;
  • Складываем пополам;
  • Подводим под цельное соединение;
  • Цепляем крючком петлю и огибаем конструкцию ленточного основания;
  • Берем свободный край и кладем его на крючок;
  • Теперь начинаем процесс смотки;
  • Вертеть крючок необходимо по направлению стрелки часов;
  • По окончании процесса крючок вынимается.

Важно! Не закручивайте проволоку сильно туго, иначе она может лопнуть.

Если же работу выполняете при помощи шуроповерта, то смотка упрощается, а при помощи пистолета – процесс выполняется автоматически.

Другие методы соединений арматуры

Вязание не всегда применяется для армирования линейного фундамента, существуют еще и другие способы

Вязание не всегда применяется для армирования линейного фундамента, существуют еще и другие способы. Например, из видео мы выделили следующие материалы для данного действия:

  • Хомуты из пластика – очень простой метод соединения, который способен быстро крепиться и ничем не уступает в прочности после бетонирования. Из минусов следует отметить такие пункты: цена, слабая прочность соединений и уязвимость от температурных влияний. Оптимально использовать для временных построек.

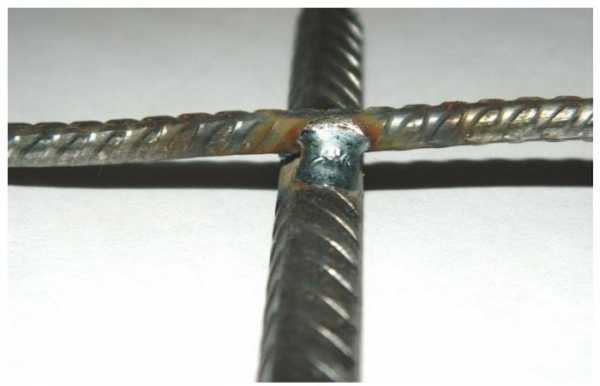

  • Соединение сваркой. Это прочная сила, какую образуют при помощи работы сварочного аппарата. Недостаток данного метода – это утрата арматуры.

Способ вязания пластиковой арматуры

Такой материал как стеклопластик – очень хорошая вариативность для арматуры линейного основания дома

Такой материал как стеклопластик – очень хорошая вариативность для арматуры линейного основания дома. Стоит он намного меньше, но функционирует намного дольше. Вязать такой каркас нужно немного по-другому.

Прежде, чем вязать арматуру из пластика нужно выполнить детальные расчеты, ведь даже маленькая неточность может не выдержать давления. При создании фундамента применяют бобышки, которые защищают конструкцию от проседания. Процесс вязания происходит по такому же принципу – применяются проволока или приобретаются различные хомуты.

Важно! Для устойчивости такой конструкции монтируют специальные детали с металла.

Работа над связкой ленточного фундамента – очень важный элемент для создания прочности здания. Для вышеизложенного материала мы провели анализ большого количества источников, видео уроков и выделили основную информацию, которая может помочь вам в создании надежного основания постройки.

kakpostroitdomic.ru

Как вязать арматуру для ленточного фундамента видео

Своими руками

Как вязать арматуру для ленточного фундамента правильно с видео

Как вязать арматуру для ленточного фундамента вручную

Ленточный фундамент часто выбирают для возведения различных конструкций на загородных участках. Он отличается замыкающимся контуром, который выполняется в виде ленты из железобетона, проходящей непосредственно под несущими стенами постройки.

Подобная конструкция позволяет распределять по всему периметру основания вес будущей постройки, а это существенно увеличивает сопротивляемость пучению, уменьшает усадку постройки и возможность перекоса самого фундамента. Для обеспечения большой надежности вы должны понимать, как вязать арматуру для ленточного фундамента.

Особенности укладки арматуры

Сооружение ленточного фундамента не обойдется без укладки арматурных коробов. Они нужны, чтобы принимать на себя всю тяжесть конструкции, а также усилия на растяжения и разрыв. Бетонная основа при этом испытывает постоянные нагрузки на сжатие. По этой причине силы противодействия должны распределиться равномерно по всей поверхности основания.

Чтобы соблюсти равновесие и грамотно распределить нагрузки, важно осуществлять правильную вязку арматуры. Узлы армирования должны распределиться равномерно и по нижней, и по верхней поверхностям каркаса.

Средняя зона основания практически не нагружается. При этом нагрузки не будет ни поперечно, ни продольно. По этой причине ее не нужно дополнительно укреплять. А залогом получения прочной конструкции является грамотная вязка арматуры.

Маркировки арматуры

Прежде чем задуматься о том, как вязать арматуру для ленточных фундаментов, ее нужно заказать. Когда вы будете делать заказ, важно ознакомиться с заводскими значениями. Концы изделий, выполненных из низколегированной стали, определенным образом окрашиваются. Так, если сталь имеет класс A-IV, их покрывают краской красного цвета, А-V #8211; зеленого и красного, A-VI #8211; синего и красного.

Что касается классов арматуры, они обозначаются соответствующими буквами. Например, буквой К обозначают повышенную стойкость к коррозийному растрескиванию, которое возникает под статическим напряжением. Буквой С обозначают свариваемые элементы, а буквами СК #8211; свариваемые элементы, имеющие повышенную стойкость к коррозийному растрескиванию.

Обратите внимание! Если на материале нет никаких значений, лучше не покупать его.

Какие способы вязки арматуры существуют?

Не стоит экономить, ведь из-за использования незакаленной арматуры в основании могут появиться трещины. В последствие они могут распространиться и на несущие стены постройки.

Для вязки используют следующее:

  • Арматуру;
  • Крючок, специально предназначенный для этого;
  • Стандартные плоскогубцы, если вы не планируете покупку специального крючка;
  • Мягкую проволоку из стали, диаметр которых составляет 0,8-1,2 мм;
  • Отожженную проволоку из стали, если отсутствует мягкая проволока.

Рассмотрим, как вязать арматуру для ленточного фундамента. Не начинайте работы в одиночку. Вам понадобится один или два помощника, которые установят каркас в правильном расположении.

Для обеспечения надежности конструкции необходимо предварительно подготовить арматурные короба. У них должно быть сечение квадратной или прямоугольной формы. Размер ячейки при этом должен составлять около 300-400 мм.

Длина короба составляет около 3 метро. Каждый короб следует вязать на поверхности, а не в траншее. Это связано с необходимостью достаточного места.

Если планируется довольно много соединений, количество узлов можно уменьшить. Если предполагается довольно глубокий и длинный фундамент, вязку коробов можно осуществлять прямо в траншее. Это позволит не опускать в траншею длинную и тяжелую конструкцию.

Как армируют фундамент при помощи вязки?

В данном случае часто используют пластиковые хомуты или более дешевый вариант #8211; проволоку.

Процесс вязки является трудоемким, ведь короб может иметь десятки соединений. В результате этот процесс займет немало времени. При помощи двух человек вы справитесь гораздо быстрее. А если вы хотите ускорить данный процесс, используйте специализированный вязальный пистолет.

Для вязки выполняют следующие действия:

  • От проволоки необходимо отрезать прутья, длина которых должна составить 30 см. Затем их складывают в два раза;
  • Подведите прут к месту, где он будет пересекаться с прутьями арматуры;
  • В петлю проволоки, предварительно сложенной пополам, вставляют вязальный крючок. Важно, чтобы проволока обогнула арматуру. А ее свободную часть нужно завести на вязальный крючок;
  • Затем крючок начинают закручивать в направлении часовой стрелки. Его нужно закручивать таким образом, чтобы концы проволоки образовали прочное соединение;
  • Отрежьте от проволоки прут длиной 30 см. Его нужно сложить в два раза. Для надежной вязки достаточно 3-х оборотов;
  • Выньте из петли крючок.

Обратите внимание! Не стоит прикладывать слишком много сил при закручивании петель. В противном случае проволока просто порвется.

Процесс укладки коробов

Чтобы поместить короба в траншею, необходимо не менее трех человек. Двое из них будут держать оттяжки во время подъема и укладки коробов, а третий будет ими руководить. Затем соседние короба присоединяют к опорному.

Когда все короба будут в траншее, места их соединений скрепляют при помощи вязальной проволоки. В результате короба соединяют друг с другом. Под низ коробов можно подложить бруски или кирпичи. Это позволит закрыть все пустоты, когда будет залит фундамент бетоном .

О способах вязки в видео:

Используя арматурную вязку, вы обеспечите надежность вашему фундаменту!

Расскажите об этой статье друзьям в соц. сетях!

Как правильно самому вязать арматуру для фундамента

Бетон является очень качественным и надежным материалом, однако если он используется для фундамента при его заливке необходимо задействовать дополнительный каркас, усиливающий прочность. Вязка арматуры для фундамента должна проводиться в соответствии с установленными требованиями. Методы осуществления данного процесса напрямую зависят от того, какие изделия используются.

Представляет собой стальные прутья с круглым сечением. Нередко для усиления сцепки с цементно-песчаной смесью на ее поверхность наносятся винтовые ребра. В продаже можно найти сечение от 5 до 32 мм, чаще всего применяется диаметр от 8 до 16. Помимо прутьев с ребристой поверхностью, используемых в случаях, когда каркасу необходимо будет выдержать растягивающую нагрузку, существуют также гладкие, они не смогут дать сцепку с цементно-песчаной смесью необходимой силы. Их используют для поперечных перемычек армированной сетки, продольные силовые линии которой выполнены из ребристого материала.

Состоит из стеклопластикового наполнителя и связующей термопрочной смолы. Арматуру легко транспортировать и соединять между собой, стоит она на порядок дешевле металлической. Выпускается она также гладкой и ребристой. Обладает антикоррозийными свойствами, очень прочная и способна выдержать большие нагрузки.

Вязка стеклопластиковой арматуры

Каркас представляет собой прямоугольную ячеистую конструкцию, попадая в которую бетон не растекается, не образует пустот и пузырей. Для того чтобы правильно собрать его, следует знать, как вязать арматуру. Вам потребуется проволока, прошедшая специальную обработку, которая соединяется крючками, или пластиковые хомуты. Вот несколько простых рекомендаций, с помощью которых вы сможете легко осуществить данный процесс самостоятельно:

1. Для поперечных прутьев из стеклопластика используются специальные поддоны (подстаканники). Их можно установить уже в начале работы, предварительно вымерив размер ячеек, или после того, как каркас будет собран.

2. Расстояние между горизонтальными и вертикальными линиями сетки зависит от типа основания постройки. Как правило, оно колеблется в пределах от 15 до 35 см. Эти размеры предполагает схема вязки арматуры для ленточного фундамента. В редких случаях расстояние доходит до 60 см.

3. Долевые прутья разложите на необходимом расстоянии друг от друга и нанесите на них метки при помощи маркера. К ним хомутами или проволокой прикрепите под прямым углом перемычки. Они, как и в случае со стальным вариантом, могут быть гладкими.

4. Перемычки крепите к каркасу не сверху, а снизу. Хомуты или проволоку затягивайте потуже, чтобы они не разошлись в процессе заливки цементно-песчаной смеси. Помните о том, что это напрямую влияет на прочность фундамента.

5. После того, как первый ряд сетки будет готов, можно приступать к остальным составляющим каркаса. Перпендикулярные перемычки необходимо крепить таким же образом с внутренней стороны ячеек. Так вы получите надежную конструкцию, которая не разъедется во все стороны во время заливки бетона.

6. Особое внимание уделяется углам. Как правильно вязать арматуру из стеклопластика в этих местах, если гнуть ее не рекомендуется? В специализированных магазинах сегодня можно приобрести готовые элементы, которые легко устанавливаются перед началом работ или во время сборки каркаса. Если такой возможности нет, то помните о том, что в углах допускается только вязка своими руками арматуры и без какого-либо теплового воздействия.

Особенности соединения металлических прутьев

Хлысты могут быть соединены между собой при помощи проволоки, прошедшей термическую обработку, или пластиковых хомутов. Первый вариант более сложный, но используется чаще, так как обеспечивается большая прочность. Вязка применяется для арматуры не всегда, иногда ее заменяет точечная сварка, но этот трудоемкий процесс считается нецелесообразным, если диаметр прутьев менее 24 мм. Основные этапы:

  • Вам потребуется проволока диаметром в 1-1,5 мм, прошедшая термообработку, пассатижи или крючок, необходимые для качественного осуществления крепления. Быстрее и проще вязать арматуру можно с помощью шуруповерта. Для этого приобретенный в магазине или сделанный самостоятельно крючок закрепите в бухте инструмента.
  • Прутья соединяются по тому же принципу, что и стеклопластиковые. Для того чтобы перпендикулярные перемычки не торчали из земли, для них также желательно использовать пластиковые подстаканники.
  • Крайне важно правильно осуществить крепление металлических прутьев между собой. Для этого нужно отрезать кусок проволоки длинной в 30 см и сложить ее пополам, обернуть ее вокруг 2 прутьев так, чтобы получилось некое подобие петли. Ее подцепить крючком, завести под него два конца и начать вращение по часовой стрелке. Крутите до тех пор, пока не получится надежное соединение.

Здесь главное не переборщить, поскольку материал от сильного давления может лопнуть и процедуру придется начать заново.

Хитрый счетчик, сберегающий электроэнергию. Окупается за 2 месяца!
Это нужно знать каждому, чтобы сэкономить!


  • Вязка металлической арматуры в углах должна осуществляться по тем же правилам. Здесь важно учесть, что загибать прутья так, чтобы они располагались под углом в 90°, не следует, это может плохо сказаться на прочности каркаса. Их лучше слегка закруглить при помощи армагибочного аппарата.
  • Средняя стоимость работ по Москве и области

    Если вы не уверены в собственных силах, воспользуйтесь услугами специалистов:

    Цена вязки арматуры, руб/м 3

    Как вязать арматуру для ленточного фундамента вручную

    Ленточный фундамент часто выбирают для возведения различных конструкций на загородных участках. Он отличается замыкающимся контуром, который выполняется в виде ленты из железобетона, проходящей непосредственно под несущими стенами постройки.

    Подобная конструкция позволяет распределять по всему периметру основания вес будущей постройки, а это существенно увеличивает сопротивляемость пучению, уменьшает усадку постройки и возможность перекоса самого фундамента. Для обеспечения большой надежности вы должны понимать, как вязать арматуру для ленточного фундамента.

    Особенности укладки арматуры

    Сооружение ленточного фундамента не обойдется без укладки арматурных коробов. Они нужны, чтобы принимать на себя всю тяжесть конструкции, а также усилия на растяжения и разрыв. Бетонная основа при этом испытывает постоянные нагрузки на сжатие. По этой причине силы противодействия должны распределиться равномерно по всей поверхности основания.

    Чтобы соблюсти равновесие и грамотно распределить нагрузки, важно осуществлять правильную вязку арматуры. Узлы армирования должны распределиться равномерно и по нижней, и по верхней поверхностям каркаса.

    Средняя зона основания практически не нагружается. При этом нагрузки не будет ни поперечно, ни продольно. По этой причине ее не нужно дополнительно укреплять. А залогом получения прочной конструкции является грамотная вязка арматуры.

    Маркировки арматуры

    Прежде чем задуматься о том, как вязать арматуру для ленточных фундаментов. ее нужно заказать. Когда вы будете делать заказ, важно ознакомиться с заводскими значениями. Концы изделий, выполненных из низколегированной стали, определенным образом окрашиваются. Так, если сталь имеет класс A-IV, их покрывают краской красного цвета, А-V #8211; зеленого и красного, A-VI #8211; синего и красного.

    Что касается классов арматуры, они обозначаются соответствующими буквами. Например, буквой К обозначают повышенную стойкость к коррозийному растрескиванию, которое возникает под статическим напряжением. Буквой С обозначают свариваемые элементы, а буквами СК #8211; свариваемые элементы, имеющие повышенную стойкость к коррозийному растрескиванию.

    Обратите внимание! Если на материале нет никаких значений, лучше не покупать его.

    Какие способы вязки арматуры существуют?

    Не стоит экономить, ведь из-за использования незакаленной арматуры в основании могут появиться трещины. В последствие они могут распространиться и на несущие стены постройки.

    Для вязки используют следующее:

    • Арматуру;
    • Крючок, специально предназначенный для этого;
    • Стандартные плоскогубцы, если вы не планируете покупку специального крючка;
    • Мягкую проволоку из стали, диаметр которых составляет 0,8-1,2 мм;
    • Отожженную проволоку из стали, если отсутствует мягкая проволока.

    Рассмотрим, как вязать арматуру для ленточного фундамента. Не начинайте работы в одиночку. Вам понадобится один или два помощника, которые установят каркас в правильном расположении.

    Для обеспечения надежности конструкции необходимо предварительно подготовить арматурные короба. У них должно быть сечение квадратной или прямоугольной формы. Размер ячейки при этом должен составлять около 300-400 мм.

    Длина короба составляет около 3 метро. Каждый короб следует вязать на поверхности, а не в траншее. Это связано с необходимостью достаточного места.

    Если планируется довольно много соединений, количество узлов можно уменьшить. Если предполагается довольно глубокий и длинный фундамент, вязку коробов можно осуществлять прямо в траншее. Это позволит не опускать в траншею длинную и тяжелую конструкцию.

    Как армируют фундамент при помощи вязки?

    В данном случае часто используют пластиковые хомуты или более дешевый вариант #8211; проволоку.

    Процесс вязки является трудоемким, ведь короб может иметь десятки соединений. В результате этот процесс займет немало времени. При помощи двух человек вы справитесь гораздо быстрее. А если вы хотите ускорить данный процесс, используйте специализированный вязальный пистолет.

    Для вязки выполняют следующие действия:

    • От проволоки необходимо отрезать прутья, длина которых должна составить 30 см. Затем их складывают в два раза;
    • Подведите прут к месту, где он будет пересекаться с прутьями арматуры;
    • В петлю проволоки, предварительно сложенной пополам, вставляют вязальный крючок. Важно, чтобы проволока обогнула арматуру. А ее свободную часть нужно завести на вязальный крючок;
    • Затем крючок начинают закручивать в направлении часовой стрелки. Его нужно закручивать таким образом, чтобы концы проволоки образовали прочное соединение;
    • Отрежьте от проволоки прут длиной 30 см. Его нужно сложить в два раза. Для надежной вязки достаточно 3-х оборотов;
    • Выньте из петли крючок.

    Обратите внимание! Не стоит прикладывать слишком много сил при закручивании петель. В противном случае проволока просто порвется.

    Процесс укладки коробов

    Чтобы поместить короба в траншею, необходимо не менее трех человек. Двое из них будут держать оттяжки во время подъема и укладки коробов, а третий будет ими руководить. Затем соседние короба присоединяют к опорному.

    Когда все короба будут в траншее, места их соединений скрепляют при помощи вязальной проволоки. В результате короба соединяют друг с другом. Под низ коробов можно подложить бруски или кирпичи. Это позволит закрыть все пустоты, когда будет залит фундамент бетоном .

    О способах вязки в видео:

    Используя арматурную вязку, вы обеспечите надежность вашему фундаменту!

    Расскажите об этой статье друзьям в соц. сетях!

    Источники: http://beautysecrets.com.ua/fundament/kak-vyazat-armaturu-dlya-lentochnogo-fundamenta-pravilno-s-video/, http://stoneguru.ru/kak-pravilno-samomu-vyazat-armaturu-dlya-fundamenta.html, http://sdelai-fundament.ru/kak-vyazat-armaturu-dlya-lentochnogo-fundamenta.html


    Комментариев пока нет!

    armaturasila.ru

    Как вязать арматуру для фундамента вручную: схема, видео

    Ленточный фундамент часто используется в качестве основы для сооружений. Это замкнутый контур, напоминающий железобетонную ленту, который устанавливается по периметру несущих стен здания. Такой фундамент оптимизирует нагрузку на основание, распределяя ее по всей площади дома, что повышает сопротивление здания к проседанию и препятствует его перекосу.

    Такая конструкция позволяет создавать различные здания, включая деревянные дома и монолитные сооружения из бетона. Кроме того, для нее требуется гораздо меньше материалов и подготовительных работ, что позволяет сэкономить на строительстве, но для качественного основания, необходимо хорошее армирование лент, которое производится с помощью связной арматуры.

    Укладка и вязание арматуры

    Для создания и укрепления ленточного фундамента используется обычная арматура, скрепленная между собой в одну конструкцию. Основная нагрузка приходится на нее, что увеличивает срок жизни фундамента.

    Для работы необходимо выбрать правильную арматуру. Для этого подойдет материал с индикатором K — устойчивый к коррозии. Используют и индикатор C, но он рассчитан на соединение путем сварки.

    Внимание! Арматуру без индикатора лучше вовсе не брать.

    Перед тем как вязать арматуру для фундамента, необходимо выбрать способ ее соединения. Зачастую используют вязание, что позволяет скрепить части с помощью обычной проволоки. Для этого используют три соединителя:

    • проволоку;
    • пластиковые хомуты;
    • пластиковые хомуты с металлической сердцевиной.

    Чаще всего используют проволоку, ведь это надежный и проверенный вариант. Но пластиковые хомуты более удобны, быстрее крепятся и не требуют инструментов. Их единственный недостаток — плохая фиксация, но он проявляется лишь при нагрузке на каркас перед заливкой. После застывания бетона пластиковые хомуты не уступают по свойствам проволоке.

    Совет! Можно использовать хомуты с металлической сердцевиной. Они комбинируют преимущества обоих вариантов, являясь прочным соединением для армирования.

    После выбора арматуры и соединителя нужно определиться со способом вязания, который зависит от инструмента.

    Инструменты для вязания арматуры на фундамент

    Так как правильно вязать арматуру на фундамент вручную достаточно сложно, для этого используют инструменты. Они позволяют ускорить процесс и существенно улучшить качество креплений. Хороший инструмент обеспечит быстрое армирование ленточного фундамента.

    Среди основных инструментов для вязки арматуры используют:

    • вязальный крючок;
    • дрель с насадкой;
    • вязальный пистолет;
    • самодельный крючок.

    Иногда используют пластиковые фиксаторы (бобышки), но они неудобны в работе и требуют готового основания. Все инструменты действуют по схожему принципу, используясь для «смотки» проволоки после ее вязания. Отличается лишь вязальный пистолет, который самостоятельно захватывает конструкцию и обвязывает ее.

    Однако ленточный фундамент неудобно вязать с помощью него, так как область работы мала.

    Практичным и универсальным вариантом является вязальный крючок. Это профессиональный инструмент для соединений, который можно использовать везде. Он компактный и может использоваться при вязке арматуры в ленточном фундаменте. Самодельный крючок копирует его, являясь обычным крючком на рукоятке.

    Для ускорения процесса используется дрель с насадкой. Она быстро проводит смотку соединений до упора, надежно закрепляя конструкцию. Правда, если инструмент большой, то он будет неудобен при вязке ленточного каркаса.

    Совет! Такую дрель можно сделать самостоятельно. Для этого подойдет насадка в виде крючка и обычный шуруповерт.

    Принцип работы всех инструментов схож — смотка проволоки на каркасе. Поэтому выбор зависит от личных предпочтений и на результат не влияет.

    Схема вязания арматуры для ленточного фундамента

    Вязать арматурный фундамент вручную достаточно просто. Перед этим нужно правильно установить каркас. Для этого подойдет следующая схема ленточного каркаса:

    Количество поясов армирования зависит от длины и высоты ленточного фундамента. Если конструкция проста, то дополнительные прутья в одном поясе отсутствуют, схема превращается в обычный куб с восемью креплениями в сегменте. N и L отвечают за расстояние, через какое вязать арматуру на фундамент. Зачастую это 100-300 миллиметров, что зависит от нагрузки на конструкцию. Высоту сегмента делают такой же, а ширину — около 300 миллиметров. При необходимости можно добавить дополнительные линии арматуры, как сделано на рисунке.

    Схема вязания арматуры проста и состоит из нескольких шагов:

    • берется кусок проволоки длиной 25-30 см;
    • складывается вдвое;
    • подводим под соединение прутьев цельной стороной;
    • петля цепляется крючком и полностью огибает арматуру;
    • после этого свободный конец кладется на крючок, начинается смотка;
    • крючок нужно вертеть по часовой стрелке до упора;
    • после завершения крючок вынимается, соединение готово.

    Важно! Не стоит сильно закручивать проволоку, ведь она может лопнуть.

    Путь петли для вязки ленточного фундамента можно увидеть на этой схеме, где единицей отмечены действия до 5 шага, а остальные — двойкой.

    Наличие шуруповерта с насадкой упрощает смотку проволоки, а вязальный пистолет самостоятельно проводит весь процесс. С практикой, скорость ручной смотки повышается, как и надежность таких соединений.

    Другие способы соединения арматуры

    Для соединения каркаса в ленточном фундаменте используют и другие способы помимо вязки. Это хомуты из пластика, которые ранее упоминались, а также сварка. Их использование имеет ряд преимуществ, но многие предпочитают обычную проволоку. И этому есть причина.

    Хомуты из пластика — удобный и простой способ соединения конструкции. Он быстро закрепляется, не требует инструментов и не уступает в надежности после затвердевания бетона. Но у него есть недостатки:

    • цена;
    • слабость соединения до заливки бетоном;
    • неустойчивость к температурам.

    Такое соединение дорогостоящее, а его надежность сомнительна до заливки бетоном. При небольших нагрузках арматуру может попросту повести, испортив всю работу до этого. Низкие температуры для хомута губительны, надежность соединений падает при небольших морозах. Поэтому его лучше использовать для быстрых и простых конструкций.

    Нужно ли вязать арматуру в фундаменте, когда есть сварка? Это надежное соединение, которое требует лишь опыта и сварочного аппарата. Оно обеспечивает хорошее крепление каркаса и требует минимум средств при самостоятельной работе.

    Но недостаток этого способа — потеря прочности арматуры. Металл при тепловом воздействии теряет свои свойства, что особенно влияет на его устойчивость к низким температурам. Поэтому готовая конструкция может попросту лопнуть при первых морозах. Да и времени уходит на него много. Поэтому в вопросе «вязать или варить арматуру» многие предпочитают именно первый вариант.

    Как вязать пластиковую арматуру

    Стеклопластик — альтернатива металлу в создании фундамента. Он имеет меньшую стоимость и вес, а его срок жизни куда выше. Но процедура вязки такого каркаса несколько отличается от обычной.

    Перед тем как вязать пластиковую арматуру для фундамента, нужно провести точные расчеты — это не металл, который выдержит небольшие погрешности в весе и нагрузке, здесь нужен просчет и точное распределение веса. Расстояние между стержнями при вязке варьируется от 15 до 35 сантиметров, в легких конструкциях иногда доходит до 60.

    Для создания основания всегда используются пластиковые поддоны (бобышки), которые позволяют конструкции не проседать при заливке бетоном. Стеклопластиковая арматурная вязка проводится так же, используется проволока или хомуты. При этом не допускается работа без измерений, все соединения должны равномерно распределяться по периметру.

    Важно! Для устойчивости стеклопластиковой конструкции используют специальные металлические элементы, которые препятствует деформации и проседанию каркаса.

    Связывание арматуры ленточного фундамента — процесс простой, но требующий внимания к каждому элементу. От этого зависит итоговая прочность конструкции и надежность готового фундамента. Для этого используются различные инструменты и схемы, но сам процесс довольно прост. Для более подробного объяснения тому, как вязать арматуру ленточного фундамента, стоит посмотреть видео:

    Предыдущий пост

    Как выбрать электрические ножницы по металлу

    Следующий пост

    Фильтр для бассейна

    obrawa.ru

    Как правильно вязать проволокой стыки арматуры для устройства ленточного фундамента, видео

    Ленточный железобетонный фундамент устраивается в качестве основания под стены зданий. Его качество зависит от бетона и арматуры, закладываемой в тело основания. Стыки арматуры для эффективной работы на сжатие и растяжение должны соединяться между собой. Их крепят сваркой, или вяжут проволокой различными способами. Как правильно вязать арматуру для ленточного фундамента, рассказывается в этой статье.

    Правильное соединение арматурных стыков продлевает срок службы фундамента и усиливает его основные функции:

    • основание воспринимает нагрузку от здания в целом, включая каркас, перекрытия, покрытия, кровлю, рабочего, бытового оборудования и людей;
    • ленточный фундамент равномерно воспринимает и передает усилия на грунт;
    • защищает стены здания от промерзания, сейсмических процессов в грунте и не допускает порчи каркаса от насекомых и грызунов;
    • в некоторых случаях служит стенами подвального помещения.

    Арматурный каркас со временем становится основным по восприятию усилий, бетон может разрушаться под воздействием почвенных вод, минеральных составляющих грунта. Больше всего нагрузке подвергается верхний и нижний пояс арматурной конструкции. В середине каркаса металл ведет себя стабильно, поэтому при проектировании внимание уделяется выбору класса арматуры, диаметра стержня, поверхности. Есть специальный сортамент, в котором приводятся все эти данные для облегчения работы проектировщиков.

    Экономить при выборе арматуры нельзя, от этого зависит в будущем надежность и устойчивость здания. Литера К на упаковке материала говорит о том, что арматура обработана антикоррозионным покрытием, буква С обозначает возможность сварки арматуры. Дешевые и некачественные арматурные прутья реализовываются без маркировки, опытные строители отличают ее по внешнему виду.

    В смете, закладываемой на строительство дома, стоимость фундамента составляет около 40%. Экономить на основании дома не стоит, поэтому вязать арматуру следует точно с учетом технологии.

    Чтобы вязать арматуру в каркас на строительной площадке для ленточного фундамента понадобятся такие материалы и инструменты:

    • арматура;
    • проволока для вязания;
    • крючки для создания узлов;
    • «болгарка» с кругом по металлу;
    • переноска с розеткой для подачи электричества.

    Арматура поступает в продажу прутьями по шесть метров. Длина отрезков для увязки в каркас, класс металла, поверхность (ребристая или гладкая), диаметр прутка берется в соответствии с данными проекта производства работ в его рабочей части. Конструкция каркаса или горизонтальной сетки делается строго по рабочему чертежу, соблюдая все указанные размеры и допуски.

    Рекомендаций по выбору определенного диаметра арматуры в зависимости от типа строения давать нельзя, так как для расчета берется слишком много данных, которые впоследствии оказывают решающее значение для выбора типа прутка.

    Для вязания арматуры при закладке в ленточный фундамент берут проволоку, изготовленную из низкоуглеродистых сталей, чем процент углерода в металле меньше, тем лучше. Проволока должна быть мягкой и податливой, не ломаться при изгибе, помимо этого, она обеспечивает прочность всей конструкции. Слишком толстая проволока неспособна обеспечить тщательное прилегание к арматуре, а тонкая неудобна тем, что для составления узла ее придется сложить вдвое. Если нужно увеличить пластичность проволоки, рекомендуется нагреть ее на огне в течение 30 минут.

    Крючки можно купить готовые на рыночных лотках или сделать самостоятельно. Чтобы изготовить такое приспособление понадобится толстая прочная проволока, которая не гнется при значительном усилии и ручка от кельмы или шпателя. Это касается народных умельцев. Но для тех, кто никогда такого приспособления не видел, всегда найдутся мастера, которые на рынке продают свои изделия.

    Потребуется угло-шлифовальная машина по типу «болгарка» для резки арматуры и проволоки. Если проволока не толстая, то ее с успехом перерезают ножницами по металлу. Для пилы понадобятся сменные круги по металлу. Переноску берут длиной от 40 м, так как строительная площадка обычно находится далеко от источника питания.

    Работа выполняется тройкой рабочих, достаточно одного человека, сведущего в вязании арматуры каркаса для ленточного фундамента, остальные просто могут быть подсобниками, которые поддерживают и режут стержни и уносят готовые объемные конструкции или плоские сетки в сторону для дальнейшей укладки.

    Для связывания арматуры существует два варианта:

    1. изготавливают горизонтальные сетки, которые увеличивают прочность ленточного фундамента при нагрузке на продавливание, такие прутья укладываются вдоль длины и связываются поперечными короткими перемычками;
    2. пространственный вид каркаса изготавливается из нескольких горизонтальных сеток, которые с определенным шагом располагают по вертикали, крепя их к арматурным стойкам.

    Для крупного строительства в проекте производства работ указываются тип соединения арматуры, если же здание возводится в частном порядке, то руководитель строительства выбирает способ соединения арматурного прутка.

    Соединение сваркой довольно распространено при бетонировании ленточных фундаментов. Сварной шов при работе в закрытом грунте может окисляться и его прочность уменьшается. Кроме того, в процессе сварки может прожигаться поверхность арматуры, ее толщина уменьшается, что тоже не прибавляет плюсов такому способу соединения. Окислившиеся швы ослабляют каркас и фундамент, что приводит к проседанию стен или разрушению здания. Если в дальнейшей эксплуатации строения предусматриваются вибрационные нагрузки, то соединять стыки арматуры между собой лучше всего вязанием проволоки.

    При таком способе соединяются концы арматуры, происходит это не поперек, а вдоль стержня. Свисающие концы, которые имеют свободный край не менее, чем на 150 мм, подлежат обмотке вязальной проволокой до создания отличной устойчивости.

    По такому варианту соединения можно создать объемные конструкции любых типов и размеров и конфигураций. Работа производится вручную, поэтому контролируется каждое соединение, что исключает ошибки при создании каркаса. Нужно помнить, что от качественного узла на стыке арматуры зависит работа всего основания в целом, поэтому для наиболее правильного распределения нагрузок углы стараются делать под 90º.

    Такие соединения применяют в узлах арматурного каркаса при возведении зданий небольших размеров и этажности. Хомуты зарекомендовали себя неплохо за последние годы строительства, они плотно обжимают профиль и хорошо держат арматуру в каркасе, не подвержены распаду или ржавчине. Недостатком таких пластиковых хомутов является то, что они теряют прочность при замерзании, проще говоря, трескаются при отрицательных температурах. Второй недостаток относится к неспособности пластика выдерживать высокие нагрузки, поэтому здание не должно быть производственного назначения.

    Для начала следует рассчитать и установить деревянную или щитовую опалубку. Ее края должны быть выше каркаса на 5 см, это нужно для того, чтобы при укладке бетон покрывал арматуру на такую толщину. Ширину каркаса или арматурной сетки принимают по схеме, разработанной ранее.

    Низ готового каркаса, связанного на поверхности, ставится на кирпичи, или прокладки из другого материала на высоту около 5 см. В продаже имеются готовые компенсаторы для таких целей. Для вязки одной арматурной секции берут около 30- 32 м проволоки. Стержни соединяются в сетке или пространственном каркасе только под прямым углом. Лишняя проволока после формирования узла обрезается.

    Узлы вокруг стыка продольного и поперечного стержня делаются вручную, применяется вязальный крючок. В последние годы распространение получили специальные пистолеты автоматического действия. Чтобы не приобретать его в постоянное пользование, если он нужен одноразово, то лучше всего взять его в прокат.

    Неплохим вариантом устройства пространственного каркаса или плоской сетки будет, если схему квадратов и размеры резки определят профессионалы, конструкторы и проектировщики, а после этого можно будет с уверенностью выполнить работу по чертежу. Для более полного понятия о приемах вязки арматуры можно посмотреть видео.

    Если предусматриваются вертикальные выпуски арматуры, которые служат для соединения фундамента и будущих стен, то сборка узлов производится в общем порядке, вязка осуществляется по правилам. Такие выпуски делают под окнами или по углам, и они обычно предусмотрены в общей схеме.

    Чтобы провести правильную вязку арматурного каркаса ленточного фундамента, следует учитывать технологические моменты и соответствие строительным нормам и правилам:

    • шаг вертикальных каркасных стоек рассчитывается исходя из величины нагрузки здания;
    • стержни арматуры устанавливаются на расстоянии от 20 до 40 см;
    • для определения поперечного шага коротышей также есть ограничения, их устанавливают не дальше чем 30 см друг от друга, а по нормам расстояние должно быть равно половине высоты опалубки;
    • конструкция поднимается на кирпичный ряд внизу и не доходит до верха на величину 50 мм;
    • наиболее часто применяется арматура от 10 до 14 мм;
    • гнутые элементы каркаса заглубляются в стену на 40 см;
    • угловые конструкции усиливают установкой хомутов в два раза чаще, чем на всем остальном протяжении;
    • фиксация угловых стоек производится в двух направлениях.

    Правильная вязка каркаса обеспечивает основанию требуемую по расчету прочность, все размеры отрезков арматуры и диаметр проволоки указаны в строительных схемах. В пояснительной записке описаны критические места, которым уделяют особое внимание, поэтому для составления чертежа лучше обратиться к специалистам. Проект значительно облегчит работу мастера, что поможет избежать проблем и ошибок при создании проволочных узлов.

    vizada.ru

    Как правильно вязать проволокой стыки арматуры для устройства ленточного фундамента, видео


    Ленточный железобетонный фундамент устраивается в качестве основания под стены зданий. Его качество зависит от бетона и арматуры, закладываемой в тело основания. Стыки арматуры для эффективной работы на сжатие и растяжение должны соединяться между собой. Их крепят сваркой, или вяжут проволокой различными способами. Как правильно вязать арматуру для ленточного фундамента, рассказывается в этой статье.

  • Соединение арматуры
  • Варианты стыковки арматуры
    • Соединение сваркой
    • Стыковка арматурных прутков внахлест проволокой
    • Использование пластиковых хомутов
  • Особенности проволочной вязки арматурных каркасов
  • Как работает фундамент?

    Правильное соединение арматурных стыков продлевает срок службы фундамента и усиливает его основные функции:

    • основание воспринимает нагрузку от здания в целом, включая каркас, перекрытия, покрытия, кровлю, рабочего, бытового оборудования и людей;
    • ленточный фундамент равномерно воспринимает и передает усилия на грунт;
    • защищает стены здания от промерзания, сейсмических процессов в грунте и не допускает порчи каркаса от насекомых и грызунов;
    • в некоторых случаях служит стенами подвального помещения.

    Технология армирования ленточного основания


    Арматурный каркас со временем становится основным по восприятию усилий, бетон может разрушаться под воздействием почвенных вод, минеральных составляющих грунта. Больше всего нагрузке подвергается верхний и нижний пояс арматурной конструкции. В середине каркаса металл ведет себя стабильно, поэтому при проектировании внимание уделяется выбору класса арматуры, диаметра стержня, поверхности. Есть специальный сортамент, в котором приводятся все эти данные для облегчения работы проектировщиков.

    Экономить при выборе арматуры нельзя, от этого зависит в будущем надежность и устойчивость здания. Литера К на упаковке материала говорит о том, что арматура обработана антикоррозионным покрытием, буква С обозначает возможность сварки арматуры. Дешевые и некачественные арматурные прутья реализовываются без маркировки, опытные строители отличают ее по внешнему виду.

    В смете, закладываемой на строительство дома, стоимость фундамента составляет около 40%. Экономить на основании дома не стоит, поэтому вязать арматуру следует точно с учетом технологии.

    Обеспечением материалами и инструментами

    Чтобы вязать арматуру в каркас на строительной площадке для ленточного фундамента понадобятся такие материалы и инструменты:

    • арматура;
    • проволока для вязания;
    • крючки для создания узлов;
    • «болгарка» с кругом по металлу;
    • переноска с розеткой для подачи электричества.

    Арматура

    Арматура поступает в продажу прутьями по шесть метров. Длина отрезков для увязки в каркас, класс металла, поверхность (ребристая или гладкая), диаметр прутка берется в соответствии с данными проекта производства работ в его рабочей части. Конструкция каркаса или горизонтальной сетки делается строго по рабочему чертежу, соблюдая все указанные размеры и допуски.

    Рекомендаций по выбору определенного диаметра арматуры в зависимости от типа строения давать нельзя, так как для расчета берется слишком много данных, которые впоследствии оказывают решающее значение для выбора типа прутка.

    Проволока для вязания


    Для вязания арматуры при закладке в ленточный фундамент берут проволоку, изготовленную из низкоуглеродистых сталей, чем процент углерода в металле меньше, тем лучше. Проволока должна быть мягкой и податливой, не ломаться при изгибе, помимо этого, она обеспечивает прочность всей конструкции. Слишком толстая проволока неспособна обеспечить тщательное прилегание к арматуре, а тонкая неудобна тем, что для составления узла ее придется сложить вдвое. Если нужно увеличить пластичность проволоки, рекомендуется нагреть ее на огне в течение 30 минут.

    Вязальные крючки

    Крючки можно купить готовые на рыночных лотках или сделать самостоятельно. Чтобы изготовить такое приспособление понадобится толстая прочная проволока, которая не гнется при значительном усилии и ручка от кельмы или шпателя. Это касается народных умельцев. Но для тех, кто никогда такого приспособления не видел, всегда найдутся мастера, которые на рынке продают свои изделия.

    Потребуется угло-шлифовальная машина по типу «болгарка» для резки арматуры и проволоки. Если проволока не толстая, то ее с успехом перерезают ножницами по металлу. Для пилы понадобятся сменные круги по металлу. Переноску берут длиной от 40 м, так как строительная площадка обычно находится далеко от источника питания.

    Работа выполняется тройкой рабочих, достаточно одного человека, сведущего в вязании арматуры каркаса для ленточного фундамента, остальные просто могут быть подсобниками, которые поддерживают и режут стержни и уносят готовые объемные конструкции или плоские сетки в сторону для дальнейшей укладки.

    Соединение арматуры

    Для связывания арматуры существует два варианта:

  • изготавливают горизонтальные сетки, которые увеличивают прочность ленточного фундамента при нагрузке на продавливание, такие прутья укладываются вдоль длины и связываются поперечными короткими перемычками;
  • пространственный вид каркаса изготавливается из нескольких горизонтальных сеток, которые с определенным шагом располагают по вертикали, крепя их к арматурным стойкам.
  • Варианты стыковки арматуры

    Для крупного строительства в проекте производства работ указываются тип соединения арматуры, если же здание возводится в частном порядке, то руководитель строительства выбирает способ соединения арматурного прутка.

    Соединение сваркой


    Соединение сваркой довольно распространено при бетонировании ленточных фундаментов. Сварной шов при работе в закрытом грунте может окисляться и его прочность уменьшается. Кроме того, в процессе сварки может прожигаться поверхность арматуры, ее толщина уменьшается, что тоже не прибавляет плюсов такому способу соединения. Окислившиеся швы ослабляют каркас и фундамент, что приводит к проседанию стен или разрушению здания. Если в дальнейшей эксплуатации строения предусматриваются вибрационные нагрузки, то соединять стыки арматуры между собой лучше всего вязанием проволоки.

    Стыковка арматурных прутков внахлест проволокой

    При таком способе соединяются концы арматуры, происходит это не поперек, а вдоль стержня. Свисающие концы, которые имеют свободный край не менее, чем на 150 мм, подлежат обмотке вязальной проволокой до создания отличной устойчивости.

    По такому варианту соединения можно создать объемные конструкции любых типов и размеров и конфигураций. Работа производится вручную, поэтому контролируется каждое соединение, что исключает ошибки при создании каркаса. Нужно помнить, что от качественного узла на стыке арматуры зависит работа всего основания в целом, поэтому для наиболее правильного распределения нагрузок углы стараются делать под 90º.

    Использование пластиковых хомутов

    Такие соединения применяют в узлах арматурного каркаса при возведении зданий небольших размеров и этажности. Хомуты зарекомендовали себя неплохо за последние годы строительства, они плотно обжимают профиль и хорошо держат арматуру в каркасе, не подвержены распаду или ржавчине. Недостатком таких пластиковых хомутов является то, что они теряют прочность при замерзании, проще говоря, трескаются при отрицательных температурах. Второй недостаток относится к неспособности пластика выдерживать высокие нагрузки, поэтому здание не должно быть производственного назначения.

    Особенности проволочной вязки арматурных каркасов


    Для начала следует рассчитать и установить деревянную или щитовую опалубку. Ее края должны быть выше каркаса на 5 см, это нужно для того, чтобы при укладке бетон покрывал арматуру на такую толщину. Ширину каркаса или арматурной сетки принимают по схеме, разработанной ранее.

    Низ готового каркаса, связанного на поверхности, ставится на кирпичи, или прокладки из другого материала на высоту около 5 см. В продаже имеются готовые компенсаторы для таких целей. Для вязки одной арматурной секции берут около 30- 32 м проволоки. Стержни соединяются в сетке или пространственном каркасе только под прямым углом. Лишняя проволока после формирования узла обрезается.

    Узлы вокруг стыка продольного и поперечного стержня делаются вручную, применяется вязальный крючок. В последние годы распространение получили специальные пистолеты автоматического действия. Чтобы не приобретать его в постоянное пользование, если он нужен одноразово, то лучше всего взять его в прокат.

    Неплохим вариантом устройства пространственного каркаса или плоской сетки будет, если схему квадратов и размеры резки определят профессионалы, конструкторы и проектировщики, а после этого можно будет с уверенностью выполнить работу по чертежу. Для более полного понятия о приемах вязки арматуры можно посмотреть видео.

    Если предусматриваются вертикальные выпуски арматуры, которые служат для соединения фундамента и будущих стен, то сборка узлов производится в общем порядке, вязка осуществляется по правилам. Такие выпуски делают под окнами или по углам, и они обычно предусмотрены в общей схеме.

    Чтобы провести правильную вязку арматурного каркаса ленточного фундамента, следует учитывать технологические моменты и соответствие строительным нормам и правилам:


    • шаг вертикальных каркасных стоек рассчитывается исходя из величины нагрузки здания;
    • стержни арматуры устанавливаются на расстоянии от 20 до 40 см;
    • для определения поперечного шага коротышей также есть ограничения, их устанавливают не дальше чем 30 см друг от друга, а по нормам расстояние должно быть равно половине высоты опалубки;
    • конструкция поднимается на кирпичный ряд внизу и не доходит до верха на величину 50 мм;
    • наиболее часто применяется арматура от 10 до 14 мм;
    • гнутые элементы каркаса заглубляются в стену на 40 см;
    • угловые конструкции усиливают установкой хомутов в два раза чаще, чем на всем остальном протяжении;
    • фиксация угловых стоек производится в двух направлениях.

    Правильная вязка каркаса обеспечивает основанию требуемую по расчету прочность, все размеры отрезков арматуры и диаметр проволоки указаны в строительных схемах. В пояснительной записке описаны критические места, которым уделяют особое внимание, поэтому для составления чертежа лучше обратиться к специалистам. Проект значительно облегчит работу мастера, что поможет избежать проблем и ошибок при создании проволочных узлов.

    Источник

    openstroi.ru

    Как связать арматуру для ленточного фундамента видео

    Вязка арматуры под ленточный фундамент

    Вязка арматуры под ленточный фундамент должна производиться с безусловным выполнением действующих нормативных актов и государственных стандартов.

    Перед началом работ нужно сделать расчеты армирующего пояса. В зависимости от архитектурных особенностей здания и физических характеристик грунтов подбирается диаметр строительной арматуры и количество горизонтальных линий.

    Каждый застройщик должен изучить советы, как правильно вязать арматуру для ленточного фундамента, в противном случае значительно понизятся несущие характеристики фундамента, а это может стать причиной появления трещин.

    Работы можно выполнять как непосредственно в траншее, так и на специально оборудованной площадке. Оба способа имеют свои преимущества и недостатки.

    Профессиональные строители рекомендуют для небольших ленточных фундаментов прутки вязать на площадке, а потом готовые конструкции опускать на место.

    Для больших по размерам фундаментов как вязать арматуру для ленточного фундамента видео показывает прямо в траншее.

    Еще оно важное условие – конструкция не должна прогибаться под собственным весом. Для этого вязка арматуры под ленточный фундамент предусматривает использование вертикальных элементов.

    Расстояние между ними зависит от толщины прутков, но в среднем составляет 40–50 см.

    Перед заливкой бетона нужно повторно проверить правильность выполнения работ и установить зазоры меду металлическим элементами и опалубкой не менее пяти сантиметров. Опалубка для фундамента своими руками изготавливается с учетом этих требований.

    Как правильно вязать арматуру для ленточного фундамента

    Поставить качественный ленточный фундамент своими руками можно лишь соблюдая существующие требования, без специальных строительных навыков заниматься такими работами не рекомендуется.

    В большинстве случаев для вязки используется металлическая проволока Ø 0,5 мм, но современные технологии позволяют использовать и другие методы фиксации.

    Как связать арматуру для ленточного фундамента видео показывает метод с использованием пластиковых хомутов.

    Эти крепления имеют свои отрицательные и положительные стороны. Главный недостаток – относительно большая стоимость.

    Кроме того, вязка арматуры под ленточный фундамент при помощи хомутов не всегда обеспечивает требуемую надежность прилегания прутков, они могут немного сдвигаться.

    Работы проще делать вручную, применение электрических дрелей нецелесообразно по нескольким причинам: Это довольно тяжелый инструмент, рука намного быстрее устает.

    Очень сложно выдерживать усилия стягивания в необходимых параметрах, проволока часто рвется или узел остается недостаточно стянутым.

    Электрический кабель питания мешает работать, запутывается в прутках. Кроме того, возрастают риски поражения рабочих током.

    Лучше изучить несколько способов, как правильно вязать арматуру для ленточного фундамента при помощи обыкновенного металлического крючка.

    В последнее время в продаже появились специальные пистолеты для вязки, профессиональные строители не советуют приобретать эту технику.

    Во-первых, качественный товар стоит больших денег, а китайские поделки больше одного фундамента не выдерживают.

    Во-вторых, нет никакой экономии времени. Опытный вязальщик по производительности в два раза опережает пистолеты, а начинающий строитель уже через час работы догонит самые «навороченные» пистолеты.

    И, в-третьих, вес приспособления намного превышает вес обыкновенной вязальной проволоки – руки устают значительно быстрее.

    Как выбрать схему армирующего пояса

    Очень важный вопрос, каждый тип фундамента имеет свои отличия. Но можно дать несколько универсальных советов на все случаи.

    • Горизонтальных рядов должно быть минимум два: внизу и вверху ленты. Они буду воспринимать усилия на излом, возникающие вследствие неравномерной усадки или вспучивания грунтов во время замерзания/размерзания.
    • Перед тем как вязать арматуру для ленточного фундамента, нужно подготовить изогнутые под прямым углом отрезки. Они используются в углах и местах нахлеста ленты и могут применяться в качестве вертикальных стоек для придания жесткости.
    • Есть несколько способов накладки узлов, перед началом работ следует потренироваться и выбрать для себя самый оптимальный вариант. По качеству и надежности они полностью равнозначны, а отличия технологии дают возможность выбирать самый продуктивный с учетом индивидуальных способностей и предпочтений.

    Правильно составленная схема армирования позволит сэкономить дорогостоящий металл и одновременно значительно увеличит длительность и безопасность эксплуатации здания.

    Интересные статьи в помощь

    Два способа вязки арматуры

    В процессе использования, фундамент постройки подвергается регулярным нагрузкам. На него влияет вес постройки, движение грунтов, морозное пучение. Все эти силы способны стать причиной разрушения нулевого уровня и даже стен дома. Потому, к его укреплению стоит подходить правильно – постройка должна быть надежной и служить длительное время.

    Наиболее популярный вид фундамента – ленточный. Он предоставляет собой закрытый контур в виде железобетонной ленты, лежащей под несущими стенами постройки. Ленточный фундамент распределяет вес по всему периметру постройки, что придает ей прочность, защищает от сил пучения, перекосов и снижает проседание дома.

    Такой фундамент позволяет возводить на нем любые постройки – от домов из дерева до монолитных бетонных сооружений.

    К укреплению фундамента следует подходить правильно – постройка должна быть надежной и служить длительное время.

    Кроме того, он требует немного стройматериалов, а объем работ намного меньше, чем у других типов. Это существенно снижает стоимость ленты и делает ее такой популярной.

    Укрепление ленты

    В ленточном фундаменте нагрузка на сжатие припадает на бетон, а на растяжение – на арматуру. Поэтому правильное армирование так важно. Средняя его часть практически не нагружается, потому армировать ее нет смысла. Узлы арматуры необходимо распределить между верхней и нижней поверхностью каркаса.

    Необходимые инструменты и материалы

    Для правильного связывания арматуры, вам потребуется следующее:

    Арматура

    При выборе арматуры, обратите внимание на обозначения на ней. Концы красят следующим образом:

    • класс A-IV – красная краска;
    • класс A-V – красная и зеленая;
    • класс A-VI метят красным и синим цветом.

    Кроме того, вы увидите буквы, которые означают класс материала:

    • «К» — высокое сопротивление коррозии;
    • «С» — арматура свариваемая;
    • «СК» — свариваемая, повышенное сопротивление коррозии.

    Не рекомендуется использовать прутья без маркировки в ленточных фундаментах. Также не стоит покупать слишком дешевый материал, ведь незакаленная арматура может стать причиной появления трещин в конструкции. В итоге может получиться трещина через весь дом, которая с каждым годом будет увеличиваться.

    Проволока

    Проволока для вязки должна быть мягкой, иначе руки будут быстро уставать. Большинство специалистов рекомендует использовать проволоку диаметром около 1 мм. Если она плохо гнется, то бросьте ее в костер на 30 минут и дайте остыть, она станет куда удобней.

    В ленточном фундаменте нагрузка на сжатие выпадает на бетон, а на растяжение – на арматуру. Поэтому правильное армирование очень важно.

    Некоторые мастера уже используют пластиковые хомуты для связывания, но большинство не доверяет такому хрупкому материалу. С другой стороны, радуют скорость работ и цена материала.

    Инструмент

    Оптимальный вариант – самодельный крючок. Чтобы его сделать, необходимо образовать крюк из сварочного электрода и приспособить к нему ручку (кусок шланга, как вариант). Крючки для вязки продаются в строительных магазинах. Если финансы позволяют, а работы много, то можно использовать специальный пистолет. Работа с ним существенно ускорит и облегчит процесс. В крайнем случае, можно использовать обычные плоскогубцы.

    Подготовка к работе

    Перед началом вязки, нужно заранее приготовить короба. Они будут квадратной формы, длина сторон в сечении – до 400 мм. Длина – 3 м. Вяжутся такие коробы вне траншеи, потому просчитать их количество необходимо заранее. Осталось нарезать проволоку кусками длиной около 30 см, подготовить инструмент. Специалисты не рекомендуют делать это в одиночку, лучше позвать двух помощников. Теперь можно приступать к вязке.

    Как правильно связать прутья?

    Существует множество схем вязки прутьев крючком, в этой статье вы ознакомитесь с наиболее популярными из них.

    Способ №1
    1. Возьмите проволоку и сложите ее вдвое.
    2. Проволоку держите левой рукой, а правой возьмите инструмент.
    3. Заведите проволоку под арматуру, в месте, где стыкуются прутья.
    4. Крючок нужно всунуть в петлю.
    5. Далее обведите проволокой прутья и положите конец на крючок.
    6. Проверните инструмент по часовой стрелке несколько раз.
    7. Достаньте крючок.

    Не крутите слишком много, проволока может порваться. Достаточно трех оборотов.

    Способ №2

    Новичкам часто рекомендуют и эту схему, она весьма удобна:

    1. Захватите крючком петлю, а за ней и второй конец проволоки.
    2. Загните проволоку вниз.
    3. Натяните ее на себя, провернув при этом 2-3 раза.

    Этот способ удобен тем, что используется только одна рука. Второй можно держать арматуру.

    Есть и другие способы вязки, посмотреть их можно на картинке

    Выше описаны способы одиночного соединения, но армирование ленточного фундамента требует выполнения большого количества работы, потому есть смысл подумать о применении специального пистолета для вязки. Они достаточно дорогие, но некоторые магазины дают их в аренду.

    Как укладывать короб

    Когда все секции связаны, пора приступать к их укладке в траншею. Это удобно делать втроем: один контролирует действия, а двое опускают блоки.

    Когда все коробы уложены, стыки необходимо связать между собой. После этого можно начинать заливать фундамент. Специалисты рекомендуют подложить что-нибудь под низ прутьев, чтобы раствор залил конструкцию целиком. Это спасет арматуру от коррозии, а конструкции придаст устойчивость.

    Стыки секций перевязывают между собой для дополнительной прочности. Для этого используют стержни, которые вяжут по диагонали.

    После заливки раствором, все прутья должны быть спрятаны под бетоном.

    (Пока оценок нет)

    Источники: http://sadov0d.ru/kak-postroit/dom/vyazka-armatury-pod-lentochnyj-fundament.html, http://rfund.ru/armirovanie/kak-vjazat-armaturu-dlja-lentochnogo-fundamenta.html


    Комментариев пока нет!

    armaturasila.ru

    Как правильно вязать проволокой стыки арматуры для устройства ленточного фундамента, видео |


    Ленточный железобетонный фундамент устраивается в качестве основания под стены зданий. Его качество зависит от бетона и арматуры, закладываемой в тело основания. Стыки арматуры для эффективной работы на сжатие и растяжение должны соединяться между собой. Их крепят сваркой, или вяжут проволокой различными способами. Как правильно вязать арматуру для ленточного фундамента, рассказывается в этой статье.

  • Соединение арматуры
  • Варианты стыковки арматуры
    • Соединение сваркой
    • Стыковка арматурных прутков внахлест проволокой
    • Использование пластиковых хомутов
  • Особенности проволочной вязки арматурных каркасов
  • Как работает фундамент?

    Правильное соединение арматурных стыков продлевает срок службы фундамента и усиливает его основные функции:

    • основание воспринимает нагрузку от здания в целом, включая каркас, перекрытия, покрытия, кровлю, рабочего, бытового оборудования и людей;
    • ленточный фундамент равномерно воспринимает и передает усилия на грунт;
    • защищает стены здания от промерзания, сейсмических процессов в грунте и не допускает порчи каркаса от насекомых и грызунов;
    • в некоторых случаях служит стенами подвального помещения.

    Технология армирования ленточного основания


    Арматурный каркас со временем становится основным по восприятию усилий, бетон может разрушаться под воздействием почвенных вод, минеральных составляющих грунта. Больше всего нагрузке подвергается верхний и нижний пояс арматурной конструкции. В середине каркаса металл ведет себя стабильно, поэтому при проектировании внимание уделяется выбору класса арматуры, диаметра стержня, поверхности. Есть специальный сортамент, в котором приводятся все эти данные для облегчения работы проектировщиков.

    Экономить при выборе арматуры нельзя, от этого зависит в будущем надежность и устойчивость здания. Литера К на упаковке материала говорит о том, что арматура обработана антикоррозионным покрытием, буква С обозначает возможность сварки арматуры. Дешевые и некачественные арматурные прутья реализовываются без маркировки, опытные строители отличают ее по внешнему виду.

    В смете, закладываемой на строительство дома, стоимость фундамента составляет около 40%. Экономить на основании дома не стоит, поэтому вязать арматуру следует точно с учетом технологии.

    Обеспечением материалами и инструментами

    Чтобы вязать арматуру в каркас на строительной площадке для ленточного фундамента понадобятся такие материалы и инструменты:

    • арматура;
    • проволока для вязания;
    • крючки для создания узлов;
    • «болгарка» с кругом по металлу;
    • переноска с розеткой для подачи электричества.

    Арматура

    Арматура поступает в продажу прутьями по шесть метров. Длина отрезков для увязки в каркас, класс металла, поверхность (ребристая или гладкая), диаметр прутка берется в соответствии с данными проекта производства работ в его рабочей части. Конструкция каркаса или горизонтальной сетки делается строго по рабочему чертежу, соблюдая все указанные размеры и допуски.

    Рекомендаций по выбору определенного диаметра арматуры в зависимости от типа строения давать нельзя, так как для расчета берется слишком много данных, которые впоследствии оказывают решающее значение для выбора типа прутка.

    Проволока для вязания


    Для вязания арматуры при закладке в ленточный фундамент берут проволоку, изготовленную из низкоуглеродистых сталей, чем процент углерода в металле меньше, тем лучше. Проволока должна быть мягкой и податливой, не ломаться при изгибе, помимо этого, она обеспечивает прочность всей конструкции. Слишком толстая проволока неспособна обеспечить тщательное прилегание к арматуре, а тонкая неудобна тем, что для составления узла ее придется сложить вдвое. Если нужно увеличить пластичность проволоки, рекомендуется нагреть ее на огне в течение 30 минут.

    Вязальные крючки

    Крючки можно купить готовые на рыночных лотках или сделать самостоятельно. Чтобы изготовить такое приспособление понадобится толстая прочная проволока, которая не гнется при значительном усилии и ручка от кельмы или шпателя. Это касается народных умельцев. Но для тех, кто никогда такого приспособления не видел, всегда найдутся мастера, которые на рынке продают свои изделия.

    Потребуется угло-шлифовальная машина по типу «болгарка» для резки арматуры и проволоки. Если проволока не толстая, то ее с успехом перерезают ножницами по металлу. Для пилы понадобятся сменные круги по металлу. Переноску берут длиной от 40 м, так как строительная площадка обычно находится далеко от источника питания.

    Работа выполняется тройкой рабочих, достаточно одного человека, сведущего в вязании арматуры каркаса для ленточного фундамента, остальные просто могут быть подсобниками, которые поддерживают и режут стержни и уносят готовые объемные конструкции или плоские сетки в сторону для дальнейшей укладки.

    Соединение арматуры

    Для связывания арматуры существует два варианта:

  • изготавливают горизонтальные сетки, которые увеличивают прочность ленточного фундамента при нагрузке на продавливание, такие прутья укладываются вдоль длины и связываются поперечными короткими перемычками;
  • пространственный вид каркаса изготавливается из нескольких горизонтальных сеток, которые с определенным шагом располагают по вертикали, крепя их к арматурным стойкам.
  • Варианты стыковки арматуры

    Для крупного строительства в проекте производства работ указываются тип соединения арматуры, если же здание возводится в частном порядке, то руководитель строительства выбирает способ соединения арматурного прутка.

    Соединение сваркой


    Соединение сваркой довольно распространено при бетонировании ленточных фундаментов. Сварной шов при работе в закрытом грунте может окисляться и его прочность уменьшается. Кроме того, в процессе сварки может прожигаться поверхность арматуры, ее толщина уменьшается, что тоже не прибавляет плюсов такому способу соединения. Окислившиеся швы ослабляют каркас и фундамент, что приводит к проседанию стен или разрушению здания. Если в дальнейшей эксплуатации строения предусматриваются вибрационные нагрузки, то соединять стыки арматуры между собой лучше всего вязанием проволоки.

    Стыковка арматурных прутков внахлест проволокой

    При таком способе соединяются концы арматуры, происходит это не поперек, а вдоль стержня. Свисающие концы, которые имеют свободный край не менее, чем на 150 мм, подлежат обмотке вязальной проволокой до создания отличной устойчивости.

    По такому варианту соединения можно создать объемные конструкции любых типов и размеров и конфигураций. Работа производится вручную, поэтому контролируется каждое соединение, что исключает ошибки при создании каркаса. Нужно помнить, что от качественного узла на стыке арматуры зависит работа всего основания в целом, поэтому для наиболее правильного распределения нагрузок углы стараются делать под 90º.

    Использование пластиковых хомутов

    Такие соединения применяют в узлах арматурного каркаса при возведении зданий небольших размеров и этажности. Хомуты зарекомендовали себя неплохо за последние годы строительства, они плотно обжимают профиль и хорошо держат арматуру в каркасе, не подвержены распаду или ржавчине. Недостатком таких пластиковых хомутов является то, что они теряют прочность при замерзании, проще говоря, трескаются при отрицательных температурах. Второй недостаток относится к неспособности пластика выдерживать высокие нагрузки, поэтому здание не должно быть производственного назначения.

    Особенности проволочной вязки арматурных каркасов


    Для начала следует рассчитать и установить деревянную или щитовую опалубку. Ее края должны быть выше каркаса на 5 см, это нужно для того, чтобы при укладке бетон покрывал арматуру на такую толщину. Ширину каркаса или арматурной сетки принимают по схеме, разработанной ранее.

    Низ готового каркаса, связанного на поверхности, ставится на кирпичи, или прокладки из другого материала на высоту около 5 см. В продаже имеются готовые компенсаторы для таких целей. Для вязки одной арматурной секции берут около 30- 32 м проволоки. Стержни соединяются в сетке или пространственном каркасе только под прямым углом. Лишняя проволока после формирования узла обрезается.

    Узлы вокруг стыка продольного и поперечного стержня делаются вручную, применяется вязальный крючок. В последние годы распространение получили специальные пистолеты автоматического действия. Чтобы не приобретать его в постоянное пользование, если он нужен одноразово, то лучше всего взять его в прокат.

    Неплохим вариантом устройства пространственного каркаса или плоской сетки будет, если схему квадратов и размеры резки определят профессионалы, конструкторы и проектировщики, а после этого можно будет с уверенностью выполнить работу по чертежу. Для более полного понятия о приемах вязки арматуры можно посмотреть видео.

    Если предусматриваются вертикальные выпуски арматуры, которые служат для соединения фундамента и будущих стен, то сборка узлов производится в общем порядке, вязка осуществляется по правилам. Такие выпуски делают под окнами или по углам, и они обычно предусмотрены в общей схеме.

    Чтобы провести правильную вязку арматурного каркаса ленточного фундамента, следует учитывать технологические моменты и соответствие строительным нормам и правилам:


    • шаг вертикальных каркасных стоек рассчитывается исходя из величины нагрузки здания;
    • стержни арматуры устанавливаются на расстоянии от 20 до 40 см;
    • для определения поперечного шага коротышей также есть ограничения, их устанавливают не дальше чем 30 см друг от друга, а по нормам расстояние должно быть равно половине высоты опалубки;
    • конструкция поднимается на кирпичный ряд внизу и не доходит до верха на величину 50 мм;
    • наиболее часто применяется арматура от 10 до 14 мм;
    • гнутые элементы каркаса заглубляются в стену на 40 см;
    • угловые конструкции усиливают установкой хомутов в два раза чаще, чем на всем остальном протяжении;
    • фиксация угловых стоек производится в двух направлениях.

    Правильная вязка каркаса обеспечивает основанию требуемую по расчету прочность, все размеры отрезков арматуры и диаметр проволоки указаны в строительных схемах. В пояснительной записке описаны критические места, которым уделяют особое внимание, поэтому для составления чертежа лучше обратиться к специалистам. Проект значительно облегчит работу мастера, что поможет избежать проблем и ошибок при создании проволочных узлов.

    Источник

    stroymaster-base.ru
