Фундамент ТИСЭ — расчет, опалубка для свай, армирование, видео
Когда речь заходит о строительстве дома, первое, о чем стоит задуматься это тип основания. В последние годы весьма стремительно популярность приобретает фундамент ТИСЭ. Это обусловлено тем, что технология имеет высокую несущую способность, которая значительно выше, чем требуется.
Область применения фундамента по технологии ТИСЭ
Идея применения фундамента по ТИСЭ для строительства частного жилья была взята из промышленного строительства, где эта технология изначально была разработана для возведения многоэтажных железобетонных сооружений на местности с проблемным грунтом. Возведения данного типа фундамента для строительства дома позволяет решить сразу несколько проблем:
- Возможность монтажа фундамента с высокой несущей способностью и в тоже время с минимальным объемом земляных работ, значительно снижает затраты труда и воздействие на экологию прилегающей территории.
- Сваи по технологии ТИСЭ предохраняют каркас строения от разрушений во время расширения грунта при сильных морозах.
Нижний пункт обычно становится основным при выборе типа фундамента.
В целом эта технология несильно отличается от всевозможных других видов свайных несущих конструкций. Основное различие заключается в самих столбах ТИСЭ. Свая похожа на винт, перевернутый шляпкой вниз. Нижняя часть имеет полусферическую форму, радиус которой в два раза больше самого столба.
В отличие от других типов опоры, сваи по технологии ТИСЭ заливаются бетоном непосредственно в грунте. Такой тип монтажа весьма значительно упрощает транспортировку элементов, а также их монтаж. Однако, для правильного возведения необходимо разместить опору столба глубже уровня промерзания почвы. Обычно бурят скважину глубиной в пределах 1,50 – 2,50 м, но в северных регионах потребуется расположить основание ощутимо глубже. Причин в бурении такой глубины не много, но все же они имеются:
- бетонное тело конструкции само по себе провоцирует более глубокое промерзание почвы.
- расположение основы на глубине ощутимо ниже уровня промерзания, где температура в среднем составляет +3о С, в какой-то степени отогревают часть сваи ТИСЭ, предостерегая ее от термических повреждений.
Фундамент ТИСЭ своими руками
Несмотря на высокую надежность фундамента ТИСЭ, его монтаж подразумевает строгое соблюдение некоторых нюансов возведения. Эта технология, в сравнении с простейшим ленточным вариантом фундамента, весьма сложна и ошибки при возведении недопустимы. В противном случае, их устранение может обойтись довольно дорого. Исходя из такой капризности технологии, прежде чем начать монтаж необходимо произвести детальный расчет фундамента ТИСЭ.
Составление индивидуального расчета
Предпочтительнее определить количество свай и шаг между ними следующим способом:
- Исходя из эскиза строения, его габаритов, материале стен и перекрытий, а также общей массы крыши определяется его масса. К полученному числу следует добавить вес всей мебели, техники, массу максимального слоя снега на крыше, и предположительный дополнительный груз, обычно около тонны.
- Забурив несколько точек шурфа на метровую глубину, определяется несущая способность почвы на участке строительства. К примеру, сопротивление глиняной почвы составляет в среднем 6 кг/м 2, таким образом, выбрав сваю диаметром 500 мм, ее несущая способность будет равна 11,7 т.
- После, ориентировочная масса строения делится на норматив отдельного основания столба ТИСЭ. Полученное число, это количество опор для строения, а разделив на него длину всего фундамента, получается расстояние шага между сваями.
| Тип грунта | Сопротивление грунта, кг/м2 | Несущая способность опоры, Т | ||
| 250мм | 500мм | 600мм | ||
| Крупный песок | 6,0 | 3,0 | 11,76 | 17,0 |
| Средний песок | 5,0 | 2,5 | 9,8 | 14,0 |
| Мелкий песок | 5,0 | 2,5 | 11,76 | 8,4 |
| Пылеватый песок | 3,0 | 1,5 | 5,88 | 5,6 |
| Супесь | 3,0 | 1,5 | 5,88 | 8,4 |
| Суглинок | 3,0 | 1,5 | 5,88 | 8,4 |
| Глина | 6,0 | 3,0 | 11,76 | 17,0 |
Для простоты определения шага между опорами стоит понимать, что его расстояние напрямую зависит от толщины столба. Для 30-сантиметрового сечения вполне можно принять шаг 1,5м.
При составлении расчета можно воспользоваться и специальным программным обеспечением, которое позволит наиболее точно определить нужное количество свай ТИСЭ. Обычно к помощи софта прибегают, если бюджет слишком ограничен или есть необходимость в составлении подробной документации для заказчика.
Подготовительные работы для установки свай ТИСЭ
Наиболее сложной задачей в возведении этого вида фундамента является бурение скважин для свай. Для этой работы предусмотрен специальный фундаментный бур ТИСЭ, «Тисэ-Ф». Пробурить достаточное количество скважин в одиночку довольно трудно, особенно если грунт сильно плотный.
Перед тем как вбивать шурфы, необходимо сделать разметку будущего фундамента на территории и выделить центры будущих скважин. Выходящий на поверхность грунт следует стягивать на брезент либо закидывать в тачку, и периодически свозить как можно дальше от участка строительства.
Строители, имеющие значительный опыт в возведении свайного фундамента ТИСЭ, рекомендуют производить бурение за два этапа:
- В первую очередь выполняется бурение всех центров скважин на глубину приблизительно равную 85% от запланированной. Это будет несколько легче делать без применения боковой срезающей насадки.
Во время бурения следует соблюдать строгую вертикаль, в дальнейшем это поможет правильно расположить арматуру.
Если радиус основания слишком велик, выбрать весь грунт довольно трудно, тем не менее это нужно сделать обязательно. Во время работы можно периодически подливать воду и комбинировать вращение приспособления с толканием, важно лишь, чтобы боковая лопатка делала равномерный срез.
Отливка свайного фундамента ТИСЭ
Прежде чем начинать формовку самих свай следует предварительно выполнить еще две работы: сделать гидроизолирующий слой и установить арматуру. Гидроизоляция столбов необходима для того чтобы обеспечить стойкость к промерзанию конструкции в условиях повышенной влажности. Что касается установки арматуры, то стоит понимать, насколько важен ее правильный монтаж для прочности всего фундамента.
В качестве гидроизоляции лучше всего подойдет полотно рубероида. Благодаря плотности материала, он способен не только защитить столбы от влаги, но и стать хорошей опалубкой для сваи ТИСЭ. При ширине листа 1 м его отрезают по длине, размером с глубину скважины и дополнительно учитывая необходимую высоту к нижней части будущей основы строения. Заготовка сворачивается в трубу по диаметру равную габаритам скважины. После опускания, торчащая часть дополнительно укрепляется распорками.
Во избежание трудностей из-за несоответствия высот столбов, к высоте выступающей части будущей сваи лучше изначально добавить 5 см.
Армирование фундамента ТИСЭ в целом не сложное. Однако каркас арматуры лучше изготовить заранее, поскольку правильно расположить все прутки по отдельности в скважине весьма трудно. Из материала создается своеобразный цилиндр с шагом поперечного укрепления около 30 см. Для этой цели чаще всего применяют арматуру толщиной 12 мм, которая связывается между собой более толстым металлом. Верхние концы арматуры выступают над опалубкой относительно высоты ростверка.
Каркас арматуры перед заливкой следует выровнять таким образом, чтобы выступающие прутья были строго перпендикулярны будущему основанию.
Заливка бетона буронабивной сваи ТИСЭ чаще всего осуществляется через рукав. Когда половина глубины скважины залита необходимо сделать обсадку раствора. Для этого подойдет достаточных размеров лом, которым трамбуется бетон для заполнения всех образовавшихся пустот в области пяты сваи.
Сборка фундамента

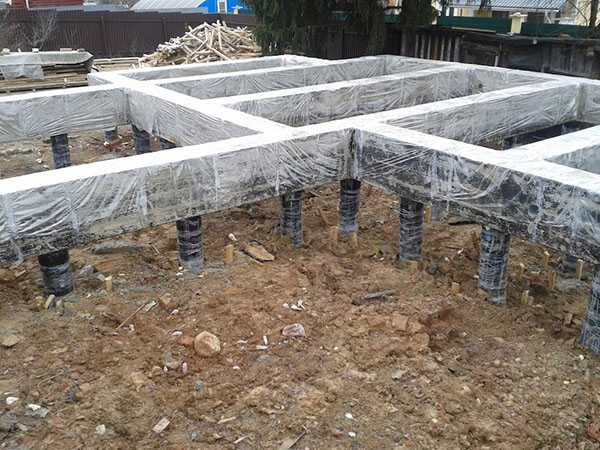

Когда работа по возведению опор завершена, можно приступать к сборке свайно ростверкового фундамента ТИСЭ. Монтаж несущей ленты ростверка осуществляется по аналогичной технологии установки ленточного фундамента.
Создается опалубка для укладки дальнейшего материала вдоль всех свай, а между ними рассыпается и уплотняется песок. Он нужен для формирования опоры донного щита опалубки. Немаловажно выровнять горизонталь всей деревянной конструкции для того чтобы жидкая масса бетона не перетекал в одну сторону.
Далее, укладывается арматура вдоль всех каналов опалубки. В этом случае конструкцию уже можно не сваривать между собой, а просто жестко зафиксировать тонкой проволокой.
Во время заливки бетоном в теле будущего фундамента фиксируются анкерные болты. Они будут нужны для дальнейшего возведения стен. После окончания монтажных работ вся конструкция накрывается пленкой. Перед будущими строительными работами выжидается не менее двух недель.
В завершении темы стоит отметить, что основным недостатком технологии фундамента ТИСЭ является сложность его возведения. Также необходимость в детальном расчете нагрузке и учете особенностей грунта перед началом работ.
Самостоятельная закладка фундамента ТИСЭ — видео
glav-dacha.ru
Фундамент по технологии ТИСЭ своими руками
Свайно-ростверковый фундамент тисэ
Природные силы часто оказывают существенное воздействие на возведенные на поверхности почвы объекты. Порой величина таких нагрузок приводит к частичному или полному разрушению фундамента и невозможности дальнейшей эксплуатации строения. Для снижения подобного воздействия был изобретен свайно-ростверковый фундамент тисэ. Об особенностях его конструкции и технологии изготовления и пойдет речь в дальнейшем.
Знакомимся с фундаментом ТИСЭ
Как уже отмечалось выше, фундамент с непонятным названием ТИСЭ относится к группе свайно-ростверковых. Их особенностью является удачное объединение свайного и ленточного бетонных оснований. При этом наблюдается значительная экономия по бетону и времени изготовления.
Столбчатый фундамент тисэ в отличие от традиционного свайного имеет одну существенную особенность – его опоры практически невозможно выдавить из почвы силами межсезонного пучения. Благодаря этому данное основание имеет ряд положительных качеств:
Столбчатый фундамент тисэ
- Использовать его можно практически на 97% всех типов грунтов, имеющихся на территории нашей страны. Таким образом, фундамент тисэ можно в полной мере считать универсальным.
- В отличие от традиционного ленточного и свайного фундаментов, требующих обязательного нагружения на зимний период, описываемый вид оснований может оставаться не нагруженным. Это свойство незаменимо в индивидуальном строительстве, особенно в случае отсутствия необходимого количества денежных средств на весь объем работ.
Все вышеперечисленное связано с одной особенностью свай тисэ – они имеют значительное расширение в нижней части, так называемую подошву. Именно благодаря ей общая нагрузка на фундамент распределяется на большую площадь грунта, а также предотвращается выдавливание свай.
Технологически традиционными винтовыми бурами ручными и механическими получить скважину требуемой формы невозможно. Для фундамента тисэ потребуется приобрести специальный инструмент достаточно сложной конструкции. В связи с большим спросом купить его не сложно в любом городе, кроме этого существует и возможность аренды.

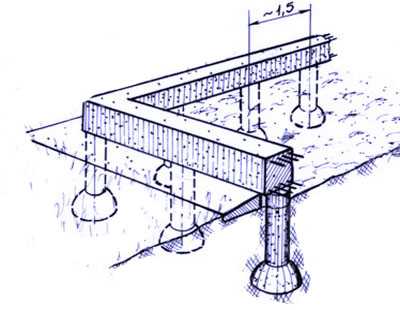

Столбы тисэ часто дополняются и особой бетонной ленточной обвязкой, получившей в строительстве название ростверка. Благодаря ему можно использовать достаточно большой перечень стеновых материалов при строительстве сооружений на подобных видах оснований.
В последние годы часто под домами встречается и фундамент плита по системе ТИСЭ.
До настоящего времени не удалось получить идеального вида фундаментов. У каждого из них есть как положительные, так и отрицательные аспекты. Имеются свои плюсы и минусы технологии тисэ. При этом отрицательных аспектов немного. Основной из них заключается в ограничении нагрузки, что не позволяет применить фундаменты тисэ под многоэтажными домами и строениями из кирпича и бетона.
Технологически строительство фундамента по технологии тисэ своими руками вполне доступно. Чтобы дать представление о процессе ниже рассмотрим его основные этапы.
к оглавлению ↑Фундамент ТИСЭ своими руками. Проектирование
Начинать работу следует вне строительной площадки. Силами проектного бюро, профессиональных строителей или самостоятельно необходимо выполнить проект фундамента по технологии тисэ. Предварительно необходимо спроектировать и сам дом, выбрать его этажность, материал стен и перекрытий, тип кровли и вид кровельного материала.
Ошибки на данном этапе работ чреваты бесполезностью всех последующих действий. Неправильный проект приведет либо к неоправданным расходам на строительство чрезмерно усиленного фундамента ТИСЭ, либо, что более опасно, к получению основания, которое не будет способно выдержать прилагаемую к нему нагрузку. Рекомендуем на данном этапе обратиться к профессионалам.
к оглавлению ↑Подготовка и разметка участка
Непосредственно на месте будущего строительства фундамента по технологии тисэ начинать следует с выравнивания участка. Кроме этого профессионалы рекомендуют удалить верхний слой почвы на глубину около 250 мм. Сделать это можно как вручную с помощью совковой и штыковой лопат, так и с привлечением спецтехники.
Проектирование участка
Далее выполняют разметку, согласно которой будут располагаться сваи по технологии тисэ. Предварительно намечают наружный и внутренний периметры стен дома. Посередине между ними и пройдет линия, на которой располагаются точки бурения. Рассчитать количество опор фундамента ТИСЭ несложно, разделив предполагаемый вес строения на несущую способность каждой сваи. Расстояние между скважинами рассчитывают делением периметра стен на требуемое количество отверстий в грунте.
к оглавлению ↑Бурение скважин
Каждый этап изготовления фундамента ТИСЭ важен для общего результата. Бурение скважин необходимо выполнять строго вертикально на требуемую глубину. Несущая способность сваи тисэ зависит от ее длины и диаметра. В частном домостроении в основном используют опоры шириной 200 мм, следовательно, основной изменяемой величиной является протяженность бетонного стержня.
В случае необходимости выполнения данного этапа в сжатые сроки лучше воспользоваться услугами профессиональных бурильщиков и специализированной строительной техники на автомобильных шасси. Если бюджет строительства ограничен, придется выполнить эту нелегкую операцию вручную.
Бурение скважин под фундамент ТИСЭ
Особенностью бура для фундаментов ТИСЭ является наличие дополнительного отклоняющегося ножа, способного отойти от тела инструмента на определенной глубине. Благодаря этому цилиндрическая на всем протяжении скважина приобретает расширение у подошвы диаметром 600 мм. Как правило, данной величины достаточно для достижения желаемого результата. Чтобы получить сваи тисэ требуемой длины бур оснащается дополнительными стержнями. Для облегчения процесса можно воспользоваться арендованным мотобуром.
к оглавлению ↑Опалубка и бетонирование
Чтобы получить фундамент тисэ с требуемыми характеристиками обязательным является установка опалубки в скважинах. Для этого можно подобрать готовые пластиковые или асбестоцементные трубы, или использовать листы рубероида. Помня об ограниченности бюджета стройки, подробно остановимся на самом дешевом варианте.
Пробурив скважины под сваю тисэ требуемой глубины, от рулона отрезают полотно рубероида чуть большей длины. Затем его сворачивают вдоль и опускают в отверстие в грунте. После этого рубероид расправляют внутри, чтобы он прилегал к стенкам скважины.
Для получения бетона высокой прочности обязательно выполняют армирование сваи тисэ. Для этого используют стальную арматуру класса АIII диаметром 10 или 12 мм. Как правило, в каждую скважину опускают четыре длинных прута. На поверхности почвы стержни предварительно необходимо соединить перемычками из аналогичной или менее толстой арматуры. Для этого используют мягкую вязальную проволоку или сварку.
Выполнив опалубку и армирование, фундамент тисэ заливают бетоном. При этом для последующего монтажа ростверка – воздушной, приподнятой над землей бетонной ленты, оголовок каждой сваи должен располагаться на определенной высоте относительно уровня почвы. Замесить бетон можно как в бетономешалке, так и купить готовый с доставкой автомиксером.
к оглавлению ↑Изготовление ростверка
При использовании в качестве стеновых строительных материалов бруса или пиломатериалов можно изготавливать фундамент тисэ без ростверка. Для других случаев необходимо изготовить бетонную обвязку. Она представляет собой ленту прямоугольного сечения, висящую на сваях над землей.
Чтобы получить качественный фундамент монтируется опалубка для ростверка тисэ. Она представляет собой дощатый короб, устанавливаемый на всем протяжении будущих стен. Во избежание проседания под всей опалубкой выполняется временная песчаная подсыпка на высоту установки обвязки. Опалубка должна располагаться таким образом, чтобы выступающие части стержней свай тисэ располагались внутри.
Установив и укрепив опалубку, приступают к армированию ростверка. Аналогично усилению свай, внутрь опалубки укладывают предварительно соединенные между собой арматурные стержни. Используя вертикальные перемычки достигают зазора до нижней плоскости ростверка не менее 5 см. Аналогичное расстояние армопояса должно соблюдаться до боковых и верхней граней.
Особое внимание при армировании ростверка фундамента ТИСЭ следует обратить на углы и места примыкания перегородок. Здесь стержни, предварительно согнутые под прямым углом, должны заходить друг на друга не менее чем на 1 метр. Это обеспечит требуемую прочность ростверку. Также укрепить бетонную ленту можно, применяя арматуру большего диаметра.
Готовим ростверк
Установив армирующий каркас выполняют его заливку бетоном, приготавливаемым непосредственно на месте выполнения работ или приобретенным на бетонном заводе. Для уплотнения массы и удаления воздуха смесь подвергают обработке строительным вибратором. После этого поверхность ростверка накрывают мешковиной и оставляют до полного отверждения.
Чтобы фундамент тисэ набрал максимальную прочность необходимо в течение первых нескольких недель увлажнять укрывной материал. Особенно это актуально в случае установки жаркой сухой погоды. После выдержки в течение нескольких месяцев можно приступать к дальнейшим работам. Нижние перекрытия лучше монтировать на несколько рядов кладки, так как сделать пол на фундаменте тисэ нецелесообразно из-за высоких теплопотерь в будущем.
Метки: тисэstroykarecept.ru
Откопанный столб фундамента ТИСЭ выглядит хорошо
Многих интересует, что происходит с фундаментным столбом ТИСЭ под землей. Постоянные споры на темы:»нужно ли армировать расширение столба ТИСЭ», «может ли без армирования расширения оторваться расширение от столба», «что происходит с расширением сваи без гидроизоляции ведь цементное молоко уходит в землю» и т.п.
Для начала предлагаю взглянуть вам на фотки откопанных столбов ТИСЭ. Сразу говорю, что эти фото не мои. Если ничего не путаю автор Алексей Гавриленко.

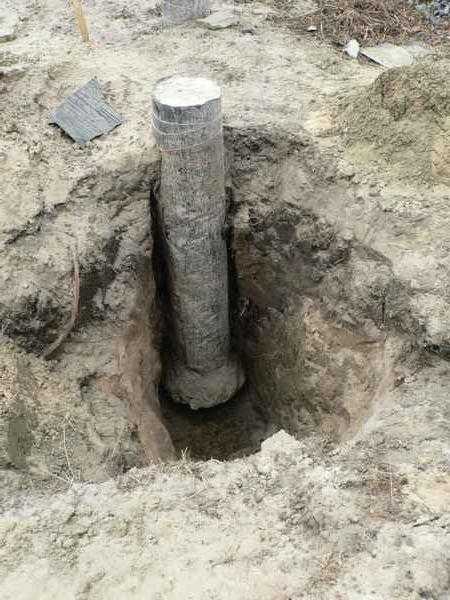

Для начала откопанный столб ТИСЭ.
На ниже представленной фотке видно как свая сидит в грунте.

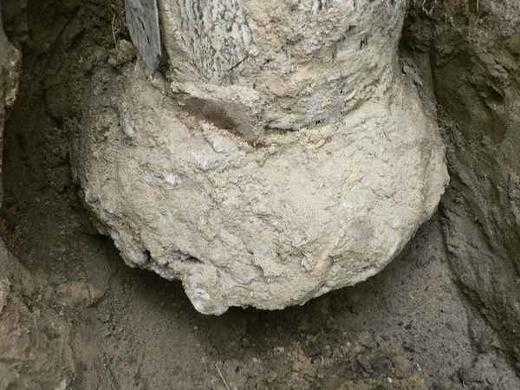

Собственно само расширение. Рубероидная рубашка идет четко до расширения.
Выдергиваем столб ТИСЭ экскаватором.
Вот столб уже на поверхности.
Как видите расширение никуда не делось. Естественно оно ни такое гладкое, как сама свая под рубероидом, но главное функции свои выполняет. Скажу для тех кто первый раз читает про ТИСЭ, что расширение на столбе выполняет две функции:
- Препятствует силе морозного пучения (точнее боковым силам морозного сцепления, т.к. свая делается ниже глубины промерзания и сила морозного пучения, действующая снизу, остается не у дел) . Особенно если фундамент зимует будучи не загруженный домом.
- Значительно увеличивает площадь опоры.
Некоторые люди советуют надевать полиэтиленовый пакет на торец рубероидной рубашки, чтобы расширение целиком оказалось в этом пакете с целью предотвратить утечку цементного молока в грунт. Я не советую следовать данной рекомендации, т.к. пакет может замяться и какая-то его часть попадет в тело столба, нарушив его однородность. Такой грунт, как глина и так слабо будет, что впитывать. А тот который впитывать будет, пропитавшись цементным молочком станет плотнее и несущая способность такого грунта повысится.
Что касается армирования расширения, то здесь каждый решает для себя сам. Вообще армировать расширение не требуется (арматура в свае обязательно должна проходить по всей ее длине). На всякие ухищрения с армированием расширения уйдет уйма времени.
Некоторые застройщики ошибаются, полагая что загибы арматуры внизу по книге Яковлева (см. рисунок), сделаны для попытки хоть как-то проармировать расширение сваи. На самом деле они носят функцию фиксации, то есть чтобы арматура не сдвинулась во время заливки и вся оказалась внутри бетона. Та же функция, что и у этих пластиковых колец на рисунке ниже.
Сила морозного пучения не действует на расширение снизу, так как оно находиться ниже глубины промерзания. Для компенсации других сил достаточно толщины бетона.
Многих застройщиков сильно беспокоит сопротивление сдвигу не армированного расширения сваи ТИСЭ. Мол если силы бокового морозного сцепления (касательные силы морозного пучения) тянут столб вверх, а препятствует этому процессу расширение столба, то оно подвержено «сдвигу». Ну во-первых вес дома компенсирует воздействие боковых сил морозного пучения.
А как же в таком случае зимовать фундаменту, если строительство стен планируется только в следующем сезоне? Или как сам дом нагружает расширение столба ТИСЭ?
Я дам ответ на эти вопросы процитировав пользователя Gexx с форума forumhouse.ru, большое ему спасибо!
На практике напряжения сдвига в бетоне всегда сопровождаются сжатием и растяжением, вызванными изгибом; даже при лабораторных испытаниях невозможно избежать элемента изгиба. Разрушение бетона при сдвиге происходит, следовательно, от напряжения растяжения. Проведенные испытания показали, что сопротивление бетона сдвигу равно примерно его ПОЛОВИНЕ прочности на сжатие.
Недостаток бетона, как и любого каменного материала, низкая прочность на растяжение (в 10—15 раз ниже прочности на сжатие).
Если зона разрушения находится между сваей и расширением при диаметре сваи 25см и высотой 25-30см поверхность разлома = 25х3,14х25 = 1962,5 см. Округлим для удобства до 2000см. Если взять прочность бетона на сжатие 250кг/см, то разрушающая нагрузка на сжатие получается 500 тонн, на сдвиг 250 тонн, на растяжение 33,3 тонн. Нагрузка на сваю 5-10 тонн, в зависимости от веса дома и несущей способности грунта, т.е. при самых неблагоприятных условиях трёхкратный запас прочности. Армирование расширения даст ещё больший запас прочности, но усложнит изготовление свай и увеличит время изготовления. Кто-то видел сломанную в уширении сваю ТИСЭ?
Для тех кто все таки не может без того, чтобы не проармировать все на свете предлагается два способа:
- Делается каркас под столб, но вертикальные арматурины загибаются под углом( естественно загибаются те концы которые идут вниз ), они должны проворачиваться вокруг своей оси.
Опускается каркас и поворачивается арматура в сторону расширения.
- Или так. Две арматурины сгибаются буквой «П». Концы ножек этой буквы «П» загибаются в стороны (Эти концы будут входить в расширение сваи). Затем концы буквы «П»(Там где загибы) стягиваются веревкой. После того как конструкция опускается в скважину, верева перерезается, стянутая арматура распрямляется и согнутые концы входят в расширение. Минус метода — отсутствие поперечной арматуры (хотя по технологии автора ТИСЭ она тоже отсутствует).
moyteremok.ru
Фундамент ТИСЭ под кирпичный дом, стоимость фундаментного бура Тиссе, расчеты для дома из газобетона своими руками: инструкция, фото и видео-уроки, цена
Если вы хоть раз сталкивались со строительством дома, бани или забора, то наверняка знаете, какую роль играет в этом процессе фундамент. Сколько необходимо потратить сил и времени, чтобы приобрести качественные материалы, сделать хороший цементный раствор, либо потратиться на строительную бригаду. Безусловно, все это присутствует в любом строительном процессе, но мы хотим вам показать, насколько фундамент ТИСЭ под кирпичный дом превосходит все остальные виды.
В любом виде фундамента важным элементом являются вентиляционные отверстия
Знакомство с технологией ТИСЭ
Начнем с самого банального – опишем, что же это за чудо современного строительства. Фундамент по данной технологии возводится не под землей, а над ней, это позволяет исключить воздействие мерзлого грунта на материал.
Но что же тогда устанавливается в качестве опор? Для этого использует прочные и надежные сваи, выполненные из морозостойких материалов (металл, железобетон).
Таким образом, фундамент по ТИСЭ возводится в два этапа:
- Первый – бурение и установка свай в грунт.
Тип опоры зависит от того, каким инструментом вы обладаете
- Второй – заливка плиты (ленты).
Как говорят представители компании, технология возведения такого фундамента считается достаточно дешевой. При этом она не требует от вас особых усилий, вы можете все работы произвести своими руками. Единственное, что требуется – приобрести необходимое оборудование (даже с учетом затрат на инструменты, вы остаетесь в плюсе).
Главное купить фундаментный бур ТИССЕ, который представляет собой две штанги с режуще-рыхлящей чашкой, и максимальной длиной устройства 2 метра.
На фото изображен бур ТИСЭ со съемным плугом
К сведению! Можно приобрести дополнительные штанги, увеличив глубину, но даже на слабых грунтах для кирпичного дома достаточно забуриться на 1,5-2 метра.
Вы спросите, чем отличается данный бур от других? У него имеется плуг, позволяющий делать расширение углубления, то есть яма получается конусовидной. Безусловно, это преимущественная характеристика, потому как на сваю в такой яме не действует выдавливание, возможное при замерзании грунта. Плюс ко всему, более широкая нижняя часть придает прочности ко всей конструкции.
Преимущества технологии ТИСЭ
Реклама
В данном разделе мы подробно разберем все технические свойства, которыми обладают фундаменты ТИСЭ:
- Первое, как мы уже говорили, это стоимость фундамента ТИСЭ. Он идеально подходит для бюджетного строительства, когда на счету каждая копейка. При этом часть затраченных средств можно вернуть – продать бур (а если приобретали бетономешалку, то и ее охотно купят частные застройщики).
- Высокая прочность всей конструкции, пожалуй, одно из самых важных преимуществ данной технологии. Многие фундаменты трескаются и деформируются спустя 10-15 лет, заставляя хозяев загородных домов тратиться на ремонт основания, но только не свайно-ленточный ТИСЭ. Срок службы производители указывают от 25 лет и до, а вот когда появятся первые неприятные моменты – неизвестно.
Примечание! Технология относительно молодая, она эксплуатируется всего-то около 30 лет, но за это время ни одного замечания, люди довольны и не тратят свои деньги на реставрацию фундамента.
- Раз уж мы заговорили о последствиях, то можно смело отсечь такие факторы, как слабые и пучинистые грунты. Надежно зафиксированные сваи не боятся таких условий, они надежно выполняют свою роль. Единственное, что может понадобиться, углубиться на 2,5-3 метра, но это не трудно, используя специальный бур.
Вот так выглядит стена дома, установленного на ленточном фундаменте. Он был залит на пучинистом грунте, с высоком уровнем грунтовых вод
- Что касается прочности, то блоки, возведенные по технологии ТИСЭ, допускают нагрузку при сжатии в 100 тонн, и это все при плавающих температурах. Именно поэтому в северных областях России фундамент ТИСЕ пользуется повышенным спросом.
- Конечно же, всех интересует теплопроводность материала, ведь это очень важно для любого дома, пусть это кирпичный или деревянный. Если сравнивать с другими материалами, к примеру, с кирпичной кладкой, то она равна 3 метрам качественно выложенных глиняных блоков.
- Можно отметить и экономию на строительных материалах, так как цена на цемент и песок вполне демократична, а больше, по сути, ничего и не требуется.
- К слову о самостоятельном возведении фундамента – его можно строить без электричества и в самых стесненных условиях. В отличие от сборного железобетонного основания, конструкция ТИСЭ не требует много места, так сказать, «компактная».

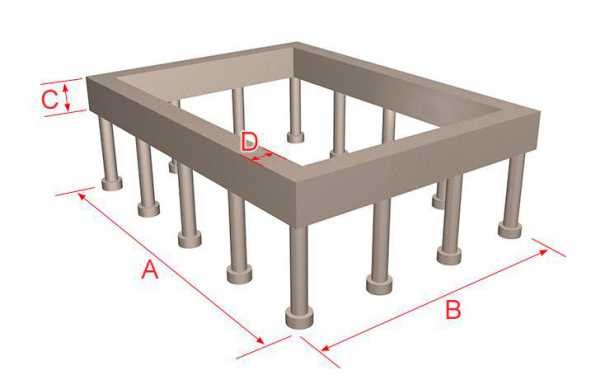

Расчет свайного фундамента
Выберите тип ростверка:
Параметры ростверка:
Параметры столбов и свай:
Расчет арматуры:
Расчет опалубки ростверк:
Рассчитать
Результаты расчетов
Фундамент:
Общая длина ростверка: м.
Площадь подошвы ростверка: м2.
Площадь внешней боковой поверхности ростверка: м2.
Общий объем бетона для ростверка и столбов (с 10% запасом): м3.
Вес бетона: 22266.02 кг.
Нагрузка на почву от фундамента в местах основания столбов: кг/см2.
Расчет арматуры ростверка:
Расчет арматуры для столбов и свай:
Минимальный диаметр поперечной арматуры (хомутов): мм.
Максимальный шаг поперечной арматуры (хомутов) для ростверка: мм.
Общий вес хомутов: кг.
Опалубка:
Минимальная толщина доски при опорах через каждый 1 метр: 33.54 мм.
Максимальное расстояние между опорами: 1.00 м.
Количество досок для опалубки: шт.
Периметр опалубки: м.
Объем досок для опалубки: м3.
Примерный вес досок для опалубки: кг.
Технология монтажа
Конечно, поведаем вам и о том, как и что необходимо сделать, чтобы получился качественный фундамент.
Этап первый – устройство скважины
- Первоначально необходимо определиться с местом установки фундамента и анализом грунта.
Разметка участка с использование бечевки очень эффективна, материал не боится влаги и механических повреждений
- Когда все данные будут получены, для грунтовых вод будет смонтировать сток, а по периметру основания будут вкопаны деревянные колья, можно приступать к бурению.
- Для этого используют ручные буры ТИСЭ-2Ф или 3Ф, отличаются они диаметром скважины и глубиной бурения.
- Достаточно сделать углубление в 1,7 м (для хозпостройки) или 2 м для кирпичного строения, чтобы получилась устойчивая конструкция.
К сведению! Не забывайте, что перед первым бурением плуг с бура снимается. Он надевается только после того, как скважина будет полностью готова, для того чтобы сделать расширение (пятку) на глубине. Так как инструмент ручной, эффективность работ полностью зависит от прилагаемых усилий.
На рисунке показан принцип работы ручного фундаментного бура
Не торопитесь избавляться от лишнего грунта, который останется после бурения скважины, его можно использовать в самых различных целях, к примеру, для выравнивания участка.
Этап второй – устройство бетонного столба
- Для начала следует изготовить гидроизоляционный элемент: рубероид или толь наматывается на обрезок трубы в несколько слоев.
- Шов необходимо зафиксировать, чтобы со временем материал не деформировался, для этого можно использовать строительный фен. Разогретый воздух расплавит рубероид, тем самым, получится нечто вроде сваренной трубки из изоляционного материала.
- Теперь ее можно установить в скважину, здесь также есть своя особенность. Нижняя часть гидроизоляционного элемента не должна доходить до уровня расширения скважины на 10-15 см, а верхняя часть должна выступать из углубления на 15-20 см над уровнем грунта.
- После этого можно заливать скважину бетонным раствором, приготовленным из цемента, песка и мелкого щебня.
Важно! Использование в качестве заполнителей таких материалов, как: керамзит, шлак или битый кирпич, приведет к снижению морозостойкости столба. Вследствие чего будет нарушена прочность всего фундамента в целом.
- В жидкий раствор необходимо вставить несколько арматурных U-образных стержней, диаметром 10-12 мм. Это очень важно, произвести армирование в залитую скважину, а не наоборот, так как прутья: удаляют лишний воздух, позволяют утрамбовать бетон и более надежно фиксируются в нем.
Количество столбов зависит от этажности строения и его площади
Лучше всего, если арматурные прутья будут расположены крестообразным образом, это придаст конструкции дополнительно небольшой запас прочности.
Этап третий – устройство ленты (ростверка)
- Первым делом вымеряется уровень всех бетонных столбов, что были ранее установлены. Если есть небольшие изменения, то при помощи цементно-песчаного раствора (в соотношении 1:2) заливаются «плиты-подушки» непосредственно на сваи.
- Теперь можно изготовить опалубку из ДСП или влагостойкой фанеры, высота стенок вычисляется в зависимости от габаритов кирпичного строения.
Примечание! Строительство фундамента ТИСЭ с использованием специального инструмента и материалов облегчит монтажный процесс. Компания предлагает уже готовую опалубку, которую легко установить на бетонные столбы.
- На дно опалубки для ленточного фундамента необходимо уложить арматурную сетку, выполненную самостоятельно или купленную в готовом виде.
- После чего – подготовить бетонный раствор, используя цемент М400 или М500 и мелкий отчищенный песок.
- Залить смесь в опалубку и ждать полного затвердевания бетона: для теплого времени года это 7-9 дней, для зимы требуется 14-15 суток. Максимальную прочность фундамент обретет только спустя 28-35 дней.
Для прочности опалубки можно стянуть стойки между собой горизонтальными перемычками поверх раствора
Вывод
Теперь вы знакомы с технологией ТИСЭ, позволяющей сэкономить значительное количество денежных средств на возведении фундамента. И, безусловно, можете оценить доступность монтажа даже для неопытного строителя. Самое главное – это произвести расчет фундамента ТИСЭ для дома из газобетона и кирпича, а все остальное можно понять по ходу дела.
В представленном видео в этой статье вы найдете дополнительную информацию по данной теме (узнайте также какой марки бетон нужен для ленточного фундамента).
ofundamentah.com
Как выглядит откопанный столб фундамента ТИСЭ | ImhoDom.Ru
автор Алексей Гавриленко
Собственно само расширение. Рубероидная рубашка идет четко до расширения.
Вот столб уже на поверхности.
Как видите расширение никуда не делось. Естественно оно ни такое гладкое, как сама свая под рубероидом, но главное функции свои выполняет. Скажу для тех кто первый раз читает про ТИСЭ, что расширение на столбе выполняет две функции:
- Препятствует силе морозного пучения (точнее боковым силам морозного сцепления, т.к. свая делается ниже глубины промерзания и сила морозного пучения, действующая снизу, остается не у дел) . Особенно если фундамент зимует будучи не загруженный домом.
- Значительно увеличивает площадь опоры.
Некоторые люди советуют надевать полиэтиленовый пакет на торец рубероидной рубашки, чтобы расширение целиком оказалось в этом пакете с целью предотвратить утечку цементного молока в грунт. Я не советую следовать данной рекомендации, т.к. пакет может замяться и какая-то его часть попадет в тело столба, нарушив его однородность. Такой грунт, как глина и так слабо будет, что впитывать. А тот который впитывать будет, пропитавшись цементным молочком станет плотнее и несущая способность такого грунта повысится.
Что касается армирования расширения, то здесь каждый решает для себя сам. Вообще армировать расширение не требуется (арматура в свае обязательно должна проходить по всей ее длине). На всякие ухищрения с армированием расширения уйдет уйма времени.
Некоторые застройщики ошибаются, полагая что загибы арматуры внизу по книге Яковлева (см. рисунок), сделаны для попытки хоть как-то проармировать расширение сваи. На самом деле они носят функцию фиксации, то есть чтобы арматура не сдвинулась во время заливки и вся оказалась внутри бетона. Та же функция, что и у этих пластиковых колец на рисунке ниже.
Сила морозного пучения не действует на расширение снизу, так как оно находиться ниже глубины промерзания. Для компенсации других сил достаточно толщины бетона.
Многих застройщиков сильно беспокоит сопротивление сдвигу не армированного расширения сваи ТИСЭ. Мол если силы бокового морозного сцепления (касательные силы морозного пучения) тянут столб вверх, а препятствует этому процессу расширение столба, то оно подвержено «сдвигу». Ну во-первых вес дома компенсирует воздействие боковых сил морозного пучения.
А как же в таком случае зимовать фундаменту, если строительство стен планируется только в следующем сезоне? Или как сам дом нагружает расширение столба ТИСЭ?
На практике напряжения сдвига в бетоне всегда сопровождаются сжатием и растяжением, вызванными изгибом; даже при лабораторных испытаниях невозможно избежать элемента изгиба. Разрушение бетона при сдвиге происходит, следовательно, от напряжения растяжения. Проведенные испытания показали, что сопротивление бетона сдвигу равно примерно его ПОЛОВИНЕ прочности на сжатие.
Недостаток бетона, как и любого каменного материала, низкая прочность на растяжение (в 10—15 раз ниже прочности на сжатие).
Если зона разрушения находится между сваей и расширением при диаметре сваи 25см и высотой 25-30см поверхность разлома = 25х3,14х25 = 1962,5 см. Округлим для удобства до 2000см. Если взять прочность бетона на сжатие 250кг/см, то разрушающая нагрузка на сжатие получается 500 тонн, на сдвиг 250 тонн, на растяжение 33,3 тонн. Нагрузка на сваю 5-10 тонн, в зависимости от веса дома и несущей способности грунта, т.е. при самых неблагоприятных условиях трёхкратный запас прочности. Армирование расширения даст ещё больший запас прочности, но усложнит изготовление свай и увеличит время изготовления. Кто-то видел сломанную в уширении сваю ТИСЭ?
Для тех кто все таки не может без того, чтобы не проармировать все на свете предлагается два способа:
- Делается каркас под столб, но вертикальные арматурины загибаются под углом( естественно загибаются те концы которые идут вниз ), они должны проворачиваться вокруг своей оси.
Опускается каркас и поворачивается арматура в сторону расширения.
- Или так. Две арматурины сгибаются буквой «П». Концы ножек этой буквы «П» загибаются в стороны (Эти концы будут входить в расширение сваи). Затем концы буквы «П»(Там где загибы) стягиваются веревкой. После того как конструкция опускается в скважину, верева перерезается, стянутая арматура распрямляется и согнутые концы входят в расширение. Минус метода — отсутствие поперечной арматуры (хотя по технологии автора ТИСЭ она тоже отсутствует).
moyteremok.ru
www.imhodom.ru
Столбчатый фундамент ТИСЭ
Фундамент ТИСЭ конструктивно состоит из железобетонных столбов с расширениями в нижней части и ростверка, уложенного на эти столбы. Опоры в этой конструкции нередко называют и сваями.
Для пользователей он имеет великую ценность, которая материализуется в экономию денежных средств при возведении, из-за возможности сделать все самостоятельно вручную, без экскаваторов и с экономией бетонно-армировочных материалов.
Конструкция также имеет особую устойчивость на пучащих грунтах. При расширении грунты просто скользят по опалубке из рубероида каждой сваи и не могут вырвать ее с места.
Общие характеристики
Закладка опор ведется обязательно ниже глубины промерзания почвы процентов на 20. Но максимальная глубина ограничена возможностями ручных буровых инструментов и подачи бетона на глубину в скважину — максимум 3 метра, но на практике, по глубине промерзания, чаще — от 1,0 метра до 1,8 метра.
Диаметр буримых скважин составляет обычно 200 или 250 мм, а диаметр расширенного основания – 0,4, 0,5 или 0,6 метра.
Несущая способность одного столба – не менее 5 тонн. Шаг столбов определяется расчетом (проектом), чаще более 1,5 метров, — 2 – 2, 5 метра. Опоры закладываются по всем углам и под тяжелые внутренние перегородки здания.
Преимущества
Разработчики заявляют о таких главных преимуществах технологии ТИСЭ:
- Фундамент применяется практически для любых типов зданий, в том числе и для «тяжелых» стен. Но все будет зависеть от несущей способности грунтов и конкретного расчета. Не произойдет ли так, что потребуется слишком много обор, минимальный шаг между ними и выгодней окажется уже ленточный фундамент.
- Строительство может вестись на любых почвах, кроме плывунов. Но здесь все зависит от наличия «хряща» — каменистых включений, через который бур просто не пройдет. С другой стороны, и слишком слабые обводненные грунты создают сложности с бетонировкой, вплоть до применения насоса для откачки и доставки бетона к подошве без всяких промедлений…
- Особая устойчивость конструкции фундамента к зимнему пучению почвы, что особенно важно для глинистых вспучивающихся на морозе почв. А такие грунты у нас повсеместно. Т.е. данная конструкция в большинстве случаев применима и полезна.
- Общие затраты на строительство фундамента ТИСЭ в разы меньше по сравнению с ленточными. Конечно под легкое домостроение данный фундамент окажется оптимальным по экономике…
Практика применения
Технология строительства была разработана в 90 г. прошлого века. Но принципиально нового, что бы не было известно раньше, в ней нет. Главное отличие ТИСЭ в применении ручного бура с откидным плугом внизу.
Этот плуг применяется на конечной стадии бурения для образования подземного расширения.
ТИСЭ дает возможность собственноручно сделать столбчатый фундамент с повышенной несущей способностью, такой, что можно обустраивать строения не только из дерева и щитов, но и чего-либо потяжелее.
На видео представлена практика строительства по данной технологии.
Как бурятся скважины ТИСЭ
Специальный бур оснащен накопителем грунта и откидным плугом, который управляется шнуром. Бур уходит в грунт под воздействием собственного веса (10 кг), на него давить не нужно. Прямолинейность бурения достигается за счет стенок накопителя грунта, которые опираются на скважину.
Бурение скважины в 1,5 метра в крепком грунте – не более 1 часа. А образование расширения в нижней части – до получаса.
Бетонировка, создание столбов
После бурения на расчетную глубину (минимум на 0,15 метра ниже глубины промерзания) скважина армируется, затем ее подошва заполняется бетоном.
Армировка – 3 – 4 прута 10 – 14 мм диаметром связанных собой и загнутыми на концах – для связки с ростверком и армировки подошвы.
Столб скважины обсаживается рубероидом, таким образом обеспечивается скольжение пучащих почв зимой по телу опоры. Сама же опора остается неподвижной за счет подошвы находящейся ниже глубины промерзания.
Заполнение скважины бетоном выполняется в несколько этапов, с обязательной плотной утрамбовкой.
Бетон закладывается до уровня будущего ростверка. Этот уровень задается заранее с помощью колышков и шнура. На уклонах можно возводить ростверок ступеньчатым.
Ростверк – обычная технология
Над всеми опорами строится ростверок – железобетонная лента, на которую и будут опираться стены. При этом обязателен зазор между ростверком и грунтом не менее 0,15 метра, — для компенсации морозных колебаний почвы. Арматура ростверка связывается с армированием столбов.
Лента создается в деревянной опалубке по обычной технологии на подушке из утрамбованного песка. Зазор можно закрывать отмосткой на слое водостойкого утеплителя.
Сечение ростверка, его размеры, — только расчетные характеристики, индивидуальные для каждого домостроения.
Когда стоит применять
Как и для любого другого фундамента, для создания ТИСЭ требуется обязательно точный расчет в проектной документации, с предварительным взятием проб грунта.
Напомним, что глубина промерзания грунта (глина, суглинки) для района Москвы составляет около 1,5 метра, а в южных регионах – 0,6 – 1,0 метра
Но расчет глубины заложения фундаментов более сложен, учитываются еще и режим эксплуатации зданий, и тип фундамента, и уровень грунтовых вод, и характер грунта.
Подробней о фундаментах по этой технологии вы можете прочитать в книге «Универсальный фундамент. Технология ТИСЭ.» Яковлева Р.Н.
stroy-block.com.ua
Фундамент ТИСЭ. Технология ТИСЭ – описание, строительство. Фундамент ТИСЭ цена
Сегодня самый знаменитый и известный столбчатый фундамент – это фундамент по технологии ТИСЭ.
Немного об истории создания технологии ТИСЭ:
Индивидуальное строительство очень быстро развивается. Существует огромное количество строительных технологий, но они как стоят недешево. Что же делать, если доход не позволяет такой возможности? Дать ответ на этот вопрос может технология, которая обходится дешевле в три, а то и четыре раза. Кроме этого, она должна быть экологически безопасной и обеспечивать хороший комфорт.
В 90-х годах появилась на рынке строительства новая технология – Технология Индивидуального Строительства и Экологии (ТИСЭ). Для данной технологии разработан специальный бур. Благодаря этому буру, стало возможным пробурить сваи, имеющие нижнее расширение, у основания сваи, при небольших затратах. С этого и началось бурное развитее данной технологии. По результатам исследований, у свай, имеющих нижнее расширение, многократно увеличивается несущая способность. При промерзании и пучении зимой, грунт не выталкивает сваи ТИСЭ, в отличие от обычных свай. Также автору-разработчику технологии ТИСЭ, пришла очень хорошая идея, ростверк, который связывает свай, приподнять над землей на 10-15 см. Благодаря этому, ростверк не испытывает нагрузки, которые возникают при пучении грунта зимой.
Все это, позволило фундаменту, построенному по технологии ТИСЭ, стать самым доступным и при этом очень надежным. Он обеспечивает зданиям надежную опору, подходит ко многим грунтам (суглинок, глина, песок, супесь). Но если на вашем участке плывун, лучше отдать предпочтение другому фундаменту, в таких условиях сложно будет пробурить и качественно сформировать сваи ТИСЭ.
Технология ТИСЭ в 1997 году награждена Золотой медалью ВВЦ.
Фундамент по технологии ТИСЭ подходит для любых строений – дом, сарай или гараж. Строения могут быть выполнены как из дерева, бруса, так и из пеноблока, кирпича.
Фундамент ТИСЭ — особенности
Главная особенность фундамента по технологии ТИСЭ, это расширение основания столба диаметром 60 см. Расширение увеличивает и улучшает площадь опоры, а также способствует сопротивлению выпучивания сваи силами грунта. Раньше фундамент с расширением основания столбов строили очень редко, поскольку процесс расширения был сложен и трудоемок. Но благодаря появившемуся буру ТИСЭ ситуация весьма упростилась, и задача по расширению была запросто решена.
Преимущества фундамента по технологии ТИСЭ – это быстрое построение и надежность. И еще один важный плюс в пользу фундамента ТИСЭ, является его привлекательная цена.
Бывают такие ситуации, когда данный фундамент построить просто невозможно. Но это бывает крайне редко.
Бурение свай ТИСЭ
Бурение осуществляется специальным буром ТИСЭ на глубину промерзания. Если в грунте встречаются камни больших размеров, то могут возникнуть некоторые проблемы. Бур с ними справиться не сможет, и придется доставать из скважины вручную. При высоком уровне грунтовых вод надо выбуренную скважину тут же заливать бетоном. В противном случае, вода может вызвать обрушение грунта. Бурение на песчаном грунте выполняется значительно быстрее, в отличии от суглинках или глине.
Расширение основания скважины зависит от грунта – чем жесте грунт, тем сложнее сделать расширение. На жестком грунте большое расширение основания делать необязательно, ведь несущая способность столба и так велика.
Армирование фундамента по технологии ТИСЭ
Армирование свай ТИСЭ
Это важная обязательная работа. Ее главное назначение – предотвратить разрыв расширенной опоры от самого столба в результате действия на них пучинистого грунта. Обычно используют арматуру диаметром 10-12 мм. Армирование выполняется прутами, согнутыми «буквой П». наверху они связываются проволокой.
Арматуру можно заменить любым длинномерным материалом. Но использовать в этом деле трубы совсем не приветствуется. Вода может попасть внутрь трубы и, когда ударят морозы, образовать трещину, а в дальнейшем разрушит структуру столба.
Очень важно использовать в строительстве чистую арматуру. Ржавчина, грязь, краска помешает сцеплению арматуры с бетоном. Поэтому перед постройкой лучше очистить ее с помощью стальной щетки.
Когда дом помещается на фундамент, то арматура выпадает из работы. Это происходит потому, что растяжение исчезает. Только вот совсем игнорировать арматуру не надо. Она незаменима, чтобы столб не соскочил от сжатия. Еще важно, чтобы при армировании столбов арматура находилась в центре бетона, как можно дальше от боковой поверхности.
Для ростверка используют арматуру диаметром — 10-14 см.
Армирование ростверка ТИСЭ
Армирование ростверка ТИСЭ выполняют арматурой 10-14 мм диаметра. Слишком большого диаметра использовать не целесообразно, так как она хуже включается с бетоном в работу. Количество прутьев арматуры на фундамент зависит от ее диаметра.
Таким образом:
10мм – 8шт
12мм – 6шт
14мм – 4шт
При армировании рассчитывают длину арматуры так, чтобы она в углах до поперечных стен опалубки не доходила на пару сантиметров. В «Т»- образных соединениях и углах арматура при пересечении между собой не крепится между собой. Если не хватает длины арматуры на всю стену фундамента, то делается перехлест одного прутка арматуры на другой.
При армировании нижний слой арматуры выкладывается на небольшие лепешки 5-6см бетона, которые набрасываются на гидроизоляцию опалубки. Бетонные лепешки набрасываются через расстояние 1-1,5 метра.
После укладки нижнего слоя арматуры все заливается бетоном. В самом завершении заливки бетона, сверху на раствор кладутся верхние прутья арматуры и завершается под края все бетоном.
Бетонирование свай ТИСЭ
Трудности бетонирования столбов появляются при высоком уровне грунтовых вод. Как мы уже говорили, тут надо заливать бетон сразу после бурения. Если же все-таки залить сразу не получилось или вода очень быстро подступила, то воду можно вычерпать или выкачать насосом. Сначала в пробуренную скважину устанавливают арматуру и заливают расширение. Только потом рубашку и заливку самого столба.
Строительство ростверка фундамента ТИСЭ
Ростверк – это последний этап в строительстве фундамента ТИСЭ. Под ростверком должен зазор 10-15 см. Если такого зазора нет, то при морозах пучинистый грунт может приподнять ленту и даже разорвать саму ленту или опору, так как опора будет препятствовать.
Для деревянного или щитового дома подойдет высота ростверка 40 см. этого будет достаточно для изгибной жесткости. Ширина же определятся по стенам. Каменному дому высота – 20 см, ширина – по толщине стен.
Если на участке большой уклон, то ростверк примет ступенчатый вид. При небольшом уклоне – ростверк переменной высоты.
Опалубку делают из обрезных досок и кольев.
Бетонируют не более двух дней. Но желательно ростверк залить за один день. Чтобы бока фундамента получились более гладкими, можно опалубку закрыть толем или пергамином. При отрицательной температуре бетонировать крайне не рекомендуется.
Вы сделаете правильный выбор, если выберете технологию ТИСЭ. Она позволит сэкономить ваши деньги и время. А гарантию качества технология ТИСЭ обеспечит.
postroim-fundament.ru
