их виды и условия применения

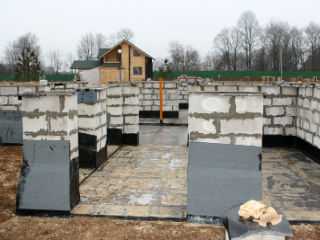

Внешний вид фундамента мелкого заложения

Существует множество разновидностей фундаментов, позволяющих реализовать различные архитектурные проекты даже при максимально негативных условиях грунта. И первое, с чем приходится бороться застройщикам, это – повышенная пучинистость почвы, на которой будут проводиться работы. Фундаменты мелкого заложения в данном случае являются оптимальным решением для частного строительства на мелких песках, супесях, суглинках и глинистых грунтах.

Основное понятие

Главная проблема сложных грунтов – пучнистость во время промерзания, что заставляет их значительно увеличиваться в объеме. Этот фактор приводит к постепенному разрушению фундамента и всей постройки. Этого можно избежать уравновешиванием выталкивающей силы повышением нагрузки на фундамент, то есть – весом здания, но частные дома и дачи относятся к легким постройкам, поэтому глубокие типы фундаментов, в том числе – и свайные, здесь не подходят. Решением проблемы является фундамент мелкого заложения.

Само название конструкции уже дает понять, что такое фундаменты мелкого заложения (ФМЗ). Глубина его заложения составляет от 40 до 50 см, что значительно уменьшает воздействие грунта во время пучения на боковую площадь стенок строения.

Минимальная глубина фундамента способствует снижению финансовых затрат и времени на его укладку минимум в 2 раза.

В данном случае требуется значительно меньше бетона, щебня или песка для выполнения подложки и материала для сооружения опалубки. Составляющими конструкции являются:

• обрез – это верхняя часть, принимающая нагрузку от дома;
• нижняя часть, передающая нагрузку;
• боковые части, то есть стены.

Такие фундаменты не строятся непосредственно на грунте, их монтируют на подушке из песка, мелкозернистого щебня или шлака, предварительно качественно утрамбованного.

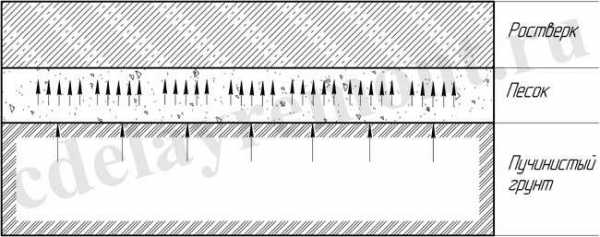

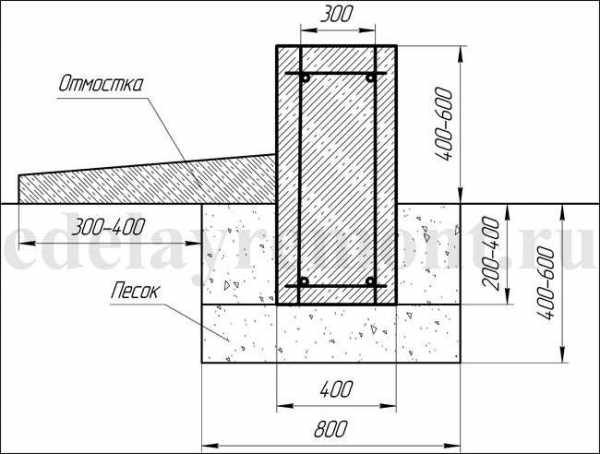

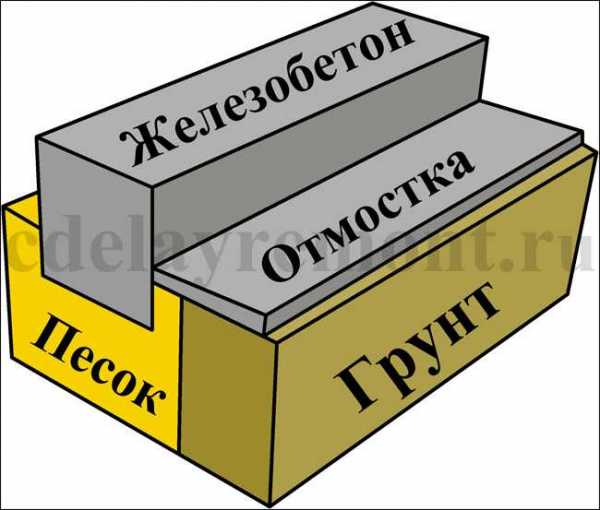

Примерная схема с заложением подушки из песка

В каких случаях используются фундаменты мелкого заложения

Данный вид строительной основы является достаточно универсальным, использовать его можно при сооружении следующих конструкций:

• деревянных домов;
• домов из легких материалов, например, пенобетона;
• небольших кирпичных построек;
• домов с небольшим количеством этажей;
• подвалов.

ФМЗ используются при низком уровне грунтовых вод, не приводящих к вспучиванию грунта.

Виды ФМЗ

Разновидности фундаментов классифицируются пор способу заложения:

• монолитные с арматурой, устанавливаемой лишь на плитной его части;
• колонные;

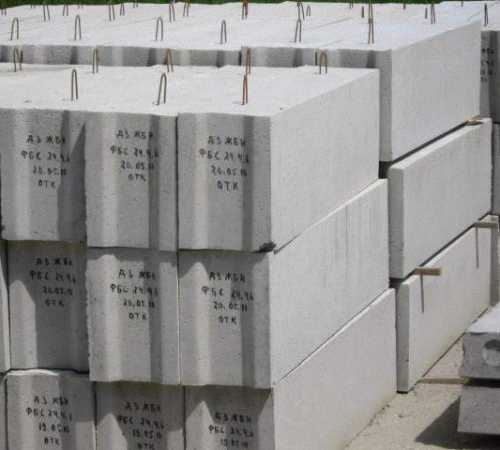

• сборные с использованием отдельных бетонных блоков;
• сборно-монолитные: бетон заливается в промежутки между плитами.

Также их разделяют по виду материалов:

• дерево;
• камень;
• бетон;
• армированный бетон.

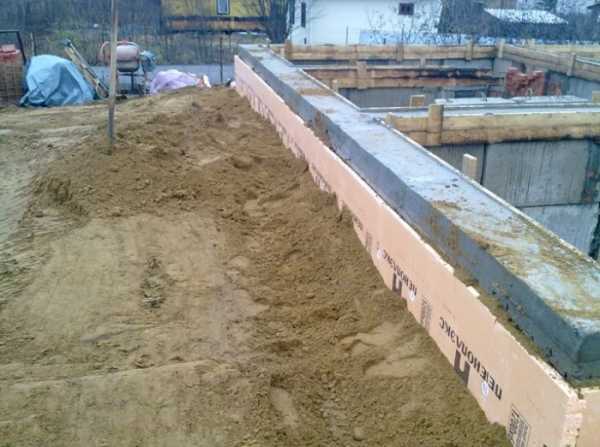

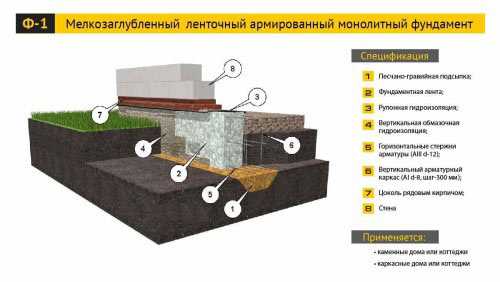

Как выглядит ФМЗ ленточного типа

Ленточный тип фундамента

Самыми видами конструкций мелкого заложения являются ленточные фундаменты. В качестве оптимальной основы для их строительства можно выделить материковый, то есть – естественный грунт. Такая основа станет актуальной для дальнейшего возведения сооружения из таких материалов, как саман, кирпич, небольшие бетонные блоки, шлакоблок.

Ленточный фундамент мелкого заложения отличается простотой сооружения и минимальным сроком работ. На «отдых» конструкции также требуется от нескольких дней до месяца.

В качестве материала для их возведения используется:

• бетон;
• кирпич;
• бут;
• бутобетон.

Наиболее трудоемким является вариант из бута, где небольшие камни соединяются между собой при помощи бетонного раствора. Для бутобетонной основы следует выстраивать опалубку, бут и колотый кирпич закладываются в нее и впоследствии заливаются бетоном.

При необходимости конструкция армируется изнутри для повышения прочности.

Этапы возведения ленточного фундамента мелкого заложения

Несмотря на всю простоту строительства ФМЗ, он требует правильного выполнения всех работ. В противном случае вместо того, чтобы устранить недостатки мучнистого грунта, он попросту деформируется от веса здания. Процесс строительства предполагает следующие действия:

1. Подготовительные работы, включающие в себя очистку и выравнивание территории.
2. Разметка внутренних и внешних углов.
3. Рытье котлована и выравнивание его дна. При необходимости стенки фундамента дополнительно укрепляются закладным или шпунтовым методом.
4. Закладка подушки, назначение которой выравнивание дна. Для определения ее материала желательно сделать анализ почвы на наличие грунтовых вод.
5. Утрамбовка подушки.
6. Монтаж деревянной опалубки. На ее внутреннюю поверхность можно нанести слой смолы или уложить гидроизоляционный материал.
7. Монтаж каркаса из арматуры. Он выполняется из прутьев сечением 1,2 см, их стыки соединяются при помощи хомутов или путем сварки. Углы стыков можно соединять металлическими стержнями для увеличения прочности конструкции. Для бутового или кирпичного фундамента применяется слой засыпки.
8. Заливка опалубки бетоном.

При заливке опалубки используется бетон маркой не менее 200. Для увеличения прочности фундамента следует поэтапно делать слои толщиной 15-20 см. Перед заливкой опалубку необходимо смачивать.

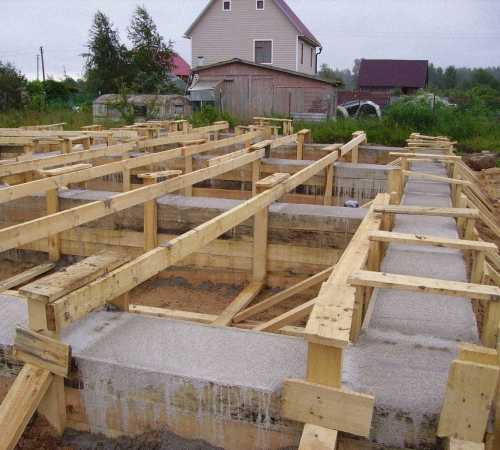

ФМЗ ленточного типа на завершительной стадии работ

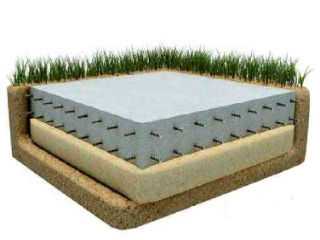

Особенности возведения плитного фундамента мелкого заложения

Плитный фундамент является более надежным и долговечным по сравнению с ленточным, потому его часто применяют в строительстве на сложных грунтах с высоким уровнем вод. Затраты на него более существенны, но они оправдываются отсутствием необходимости выполнения дополнительных земляных работ.

Строительство основания данного типа включает в себя проведение следующих работ:

1. Выравнивание поверхности, обозначение разметки.
2. Снятие верхнего слоя грунта по всей площади фундамента. В месте пролегания более плотного слоя, дно рва выравнивается и трамбуется.
3. При повышенной влажности почвы на дно траншеи укладываются пластиковые трубы и покрываются геотекстилем. Предотвращение промерзаний исключит утепление фундамента со всех сторон.
4. Установка подушки под плиты. Ее толщина должна составлять 15-20 см. Материал – песок или щебень, который в процессе закладки тщательно трамбуется и поливается водой.
5. Укладка гидроизоляции и пенополистирола либо пенопласта поверх подушки.
6. Монтаж опалубки, она, как правило, выполняется из бруса, ширина которого будет равняться толщина фундамента.
7. Монтаж двух слоев решетки из арматуры.
8. Опалубка заливается бетоном марки не ниже 200. Делать это лучше в несколько слоев, поливая их водой для предотвращения быстрого высыхания материала и появления трещин.

Основная особенность плиточного фундамента – цельная, монолитная конструкция. Это – плита под домом. Его поверхность выполняет функцию пола для будущего сооружения, что полностью устраняет возможность деформации основы здания.

Установка столбчатого фундамента мелкого заложения

Этот тип основания подходит для бань и небольших деревянных домов, а также сооружений из легких строительных материалов, например – летние домики из гипсокартона или ДСП. Основное преимущество такого фундамента – быстрое возведение и минимальные затраты на строительство. Оно включает в себя такие этапы:

1. Проектирование и расчет фундамента. Специалисты рекомендуют провести лабораторный анализ грунта для того, чтобы определить точную глубину столбов в зависимости от глубины его промерзания.
2. Расчет расстояния между столбами (для монолитных изделий это – 100-120 см).
3. Выполнение разметки.
4. Выкапывание ямы по периметру фундамента, ее толщина должна соответствовать сечению столбов.
5. Яма засыпается щебнем толщиной до 20 см, он тщательно трамбуется.
6. Выполнение армированной конструкции. Сначала устанавливаются прутья на ширине фундамента, затем к ним присоединяются продольные детали. Решетку можно монтировать как в самой яме, так на отдельной территории с последующим погружением конструкции в траншею.
7. Заливка бетоном марки 250.
8. Выполнение короба из длинных обрезных досок, он не должен иметь дна.
9. прикрепление опалубки к заранее возведенным конструкциям из арматуры.
10. Выполнение заливки опалубок цементным раствором той же марки.
11. Изготовление забирки и битумного слоя, защищающего ее от попадания влаги.

Для максимально долговечного использования данного вида фундамента стоит придерживаться нескольких простых правил:

• правильный расчет фундамента;
• равномерная нагрузка не его общую площадь и отдельные элементы;
• выбор исключительно высококачественных материалов как при заливке фундамента, так и при возведении опалубок;
• выполнение всех работ должно проводиться летом или в начале зимы.

Столбчатые элементы должны простоять от двух недель до месяца до полного затвердевания бетона.

В предоставленном ниже видео можно понять основы того, как выполняется ФМЗ:

Если придерживаться всех перечисленных выше правил, фундамент мелкого заложения станет весьма экономичным и удобным вариантом для создания основы под частное здание. Применять его следует в частном строительстве и в определенных условиях грунта.

kakfundament.ru

Виды и конструкция фундаментов мелкого заложения

При планировании постройки здания первым вопросом выступает вид фундамента, который будет надежной опорой, предотвращающей влияние грунтовых вод и мороза. Для правильного конструирования фундамента ознакомимся с основными видами и правилами установки фундаментов мелкого заложения.

Оглавление:

1. Устройство фундаментов мелкого заложения
2. Виды фундаментов мелкого заложения
3. Понятие и основы конструирования фундаментов мелкого заложения ленточного типа
4. Особенности в  конструкции фундаментов мелкого заложения птитного типа
5. Установка столбчатого фундамента мелкого заложения

Устройство фундаментов мелкого заложения

Отличительной чертой фундаментов мелкого заложения является глубина закладки, которая составляет от  40 до 90 см. Это позволяет сэкономить как трудовые, так и строительные ресурсы. Такие фундаменты не требуют большого количества бетона для заливки и толстого слоя щебенки для засыпки. Затраты на возведение фундамента мелкого заложения уменьшаются в два-три раза.

Фундаменты мелкого заложения состоят из:

• Обреза – верхней части, которая принимает нагрузку.
• Подошвы – нижней части, которая передает нагрузку.
• Боковых сторон – вертикальных частей фундамента, образующих фундаментную стену.

Фундамент мелкого заложения применяется в таких случаях:

• При постройке деревянных домов.
• При постройке домов из легких материалов.
• Для небольшой кирпичной постройки.
• В малоэтажном строительстве.
• Для небольшого подвала.
• При низком прохождение грунтовых вод, которое не приводит к вспучиванию.

Виды фундаментов мелкого заложения

Выделяют ленточные, столбчатые и плитные фундаменты мелкого заложения, которые в свою очередь разделяются технологией конструирования, и материалами, используемыми для строительства.

Классификация фундаментов мелкого заложения по технологии конструирования:

• Монолитные – арматура устанавливается только на плитной части фундамента.
• Возводимые или колонные.
• Сборные – с использованием железобетонных подушек и бетонных блоков.
• Комбинированные или сборно-монолитные.

Типы фундаментов мелкого заложения по материалам:

• Фундаменты сделанные из дерева.
• Каменные фундаменты.
• Бетонные фундаменты.
• Железобетонные фундаменты.

Понятие и основы конструирования фундаментов мелкого заложения ленточного типа

Для ленточного фундамента, наиболее подходящим типом грунта, является материковый грунт, возникший путем естественной трамбовки. Применяют такой фундамент при сооружении здания, состоящего из кирпича, самана или небольших бетонных блоков.

Основным достоинством ленточного фундамента мелкого заложения является простота конструирования.

Согласно материалу выделяют ленточные фундаменты из:

• Кирпича.
• Бетона.
• Бутобетона.
• Бутовые.

Для сооружения бутового фундамента применяют бутовые камни, которые укладывают с помощью цементного раствора. Такие фундаменты самые трудоемкие и имеют наибольший вес. Обычная высота бутового фундамента составляет 55-65 см. Сфера использования – небольшие дачные дома или бытовки.

Для бутобетонного ленточного фундамента используют известково-цементный или цементный раствор, которым заливают основание из щебня, гравия, битого кирпича или бутовых камней.

Этапы работы над фундаментом ленточного типа:

• Подготовка площадки под фундамент. Разравнивается и очищается от растительности поверхность.
• Разметка площадки. Размечаем как внешние, так и внутренние углы.
• Рытье котлована и разравнивание дна фундамента. Глубина котлована от 30 до 120 см. При необходимости, установка крепления на боковые стенки фундамента. Крепление бывает:
  • Закладное – стены фундамента укрепляются вертикальными стойками из балок и деревянными досками. Применение: обустройство котлована с наклонными стенами.
  • Шпунтовое – выполняется из шпунтовых связок: деревянных, металлических, железобетонных. Применение: расположение грунтовых вод выше дна котлована.
• Засыпка дна котлована – сооружение подушки. Основная функция – разравнивание дна котлована. Для определения типа подушки рекомендуется сдать анализ почвы, для определения количества грунтовых вод.
• Если грунт глинистый используется песчаная подушка. При сооружении фундамента на песчаном грунте заливают слой бетона толщиной около 100-150 мм. После засыпки данный слой уплотняется с помощью специального оборудования.
• Установка деревянной опалубки под заливку фундамента. Для улучшения застывания бетона возможно укладывание гидроизоляционной  пленки или проведение гидроизоляции с помощью смолы.
• Для армирования фундамента используется арматура с сечением 1,2 см. Арматурные пруты укладывают от одного угла к другому. Стыки арматуры соединяют хомутами. При дополнительном армировании углов, с помощью стержней, увеличивается дополнительная прочность фундамента.
• Если фундамент кирпичный или бутовый укладывается слой засыпки.
• Следующий этап – заливка опалубки. Используйте высококачественный бетон больше 200 марки. Заливать фундамент следует в несколько подходов по 15-20 см для лучшего застывания.

Совет: обязательно перед заливкой смочите опалубку водой, чтобы влага из бетона не впитывалась в опалубку.

Особенности в  конструкции фундаментов мелкого заложения птитного типа

Над насыпанным слоем песка или щебня, толщина которого составляет около 25 см, укладывают железобетонную плиту, которая является основанием фундамента плитного типа. Такой фундамент более прочный, надежный и долговечный, но и затраты на сооружение более существенны.

Достоинства фундаментов мелкого заложения плитного типа:

• Минимальная затрата наемного труда и легкость в процессе установки. Необязательно иметь строительные навыки, чтобы соорудить такой фундамент. Главное все правильно рассчитать.
• Высокие показатели надежности.
• В процессе использования сооружения стены остаются целыми, так как плита надежно защищает здание от деформации.
• Плиту, установленную в фундаменте, используют для пола нижнего этажа, что обеспечивает дополнительную экономию средств.
• Плитный фундамент – самый оптимальный вариант для грунтов сложного типа. При установке такого фундамента не нужно проводить дополнительные земляные работы.

Инструкция по конструированию плиточного мелкозаложеного фундамента:

• Подготовка основания. Разровняйте поверхность и сделайте разметку.
• Снимите верхний слой грунта по всей площади фундамента. Когда доберетесь до более плотного грунта, разровняйте поверхность.
• Если влажность грунта высокая – соорудите дренаж. Для этого выройте траншеи и установите пластиковые трубы. Сверху покройте геотекстилем.
• Желательно утеплить фундамент пенопластом со всех сторон на 100-130 мм, для предотвращения промерзаний.
• Следующий этап – установка подушки из песка или щебня. Тщательно утрамбуйте, поливая водой каждый отдельный слой. Толщина подушки 10-20 см.
• Сверху подушки уложите пенополистирол для утепления.
• Возможен вариант использования готовой железобетонной плиты. Тогда после установления подушки устанавливают такую плиту, которая в дальнейшем будет выступать и в качестве фундамента, и в качестве пола.
• Если же плиту сооружают на месте, тогда делают опалубку. Для опалубки лучше всего подойдет брус. Ширина опалубки равна ширине фундамента. Закрепите опалубку и утеплите гидроизоляционной пленкой.
• Для создания более прочной конструкции армировать лучше двумя слоями. Для первого слоя подойдет арматура 12-15 мм, а для второго – ячейки 20*20 см.
• Заливаем основание – плиту. Делается заливка поэтапно, для более прочного высыхания бетона. Обязательно применяйте оборудование для устранения пузырьков воздуха в бетоне.

Совет: для предотвращения трещин при  быстром высыхании бетона поливайте плиту водой или накройте полиэтиленовой пленкой.

Установка столбчатого фундамента мелкого заложения

Такой тип фундамента отлично подходит для строительства бани, помещений хозяйственного назначения или небольшого сооружения. Иногда такой фундамент применяют при строительстве деревянных домов.

К преимуществам столбчатых мелкозаложеных фундаментов относятся:

• Незначительное количество арматуры.
• Короткие строки изготовления.
• Минимальные земляные работы.
• Устойчивость к пучению или к заморозке грунта.

Этапы работы над столбчатым фундаментом:

• Для начала нужно спроектировать и рассчитать периметр фундамента. Лабораторно определите плотность грунта. Далее рассчитывается длина столба, исходя из глубины промерзания.
• От массивности здания зависит толщина столбов, а также промежуток между ними. Если столбы монолитные, расстояние между ними примерно 150-200 см.
• Далее сделайте разметку на грунте.
• Выкопайте ямы по периметру фундамента, исходя из толщины столбов.
• Следующий этап – засыпка. Желательно использовать слой щебня толщиной около 10 см. Хорошо утрамбуйте этот слой.
• Армирование выполняется арматурой с сечением 100-120 мм. Сначала вырезают прутья, длиной 30-40 см. Затем делают решетку, связывая прутья хомутами.
• Эти решетки укладывают на дно, засыпанное щебнем.

Совет: Положите под решетки несколько обломков кирпичей для обеспечения надежности бетонной массы при заливке.

• Подушки заливают бетоном марки 250. Перед установкой опалубки под заливку столба должно пройти 7-10 дней.
• Из обрезных досок делают опалубку. Получается длинный короб без дна.
• Опалубку прикрепляют к заранее выведенной арматуре и начинают заливку. С помощью глубинного вибратора убирают пузырьки воздуха из бетонной массы. Используйте бетон такой же марки, как и при заливке подушки.
• В завершении заливки установите металлический уголок.
• Через неделю снимите опалубку, а спустя три недели сделайте обвязку.
• Для предотвращения попадания снега, грязи или мусора под фундамент делают забирку.  Для изготовления используют кирпич или камень.
• Чтобы обеспечить гидроизоляции на забирку укладывают битум, а затем рубероид.

Для долгосрочного функционирования фундамента необходимо помнить о таких правилах:

• Правильные расчеты глубины фундамента – исключат проседание.
• Нагрузка на опоры должна быть равномерной.
• Используйте только высококачественные материалы. Ведь от прочности фундамента зависит долговечность строения.
• Обязательно проведите оценку грунта в лаборатории.
• Лучшее время для строительства фундамента лето или начало осени.
• Монолитные конструкции сооружаются с обязательным вибрированием бетона.





strport.ru

Фундаменты мелкого заложения

Механизм функционирования мелкозаглубленного фундамента заключается в следующем: при морозном вспучивании грунта такая конструкция, представляющая из себя жесткую армированную раму, без повреждений и равномерно поднимается и опускается вместе со зданием. Распространено ошибочное мнение, что фундаменты мелкого заложения (ФМЗ) не годятся для возведения практически любых конструкций.

Конструктивные особенности таких конструкций

Надземная часть, представляющая из себя упор для возводимых строений, называется обрез. Противоположная нижняя часть, которая передает нагрузки на грунт – подошва фундамента. Ширина траншеи принимается равной ширине подошвы, а  его высота равна расстоянию от нижнего края подошвы до верхнего края обреза. Глубина траншеи — это расстояние от поверхности до края подошвы. У таких фундаментов выступающую часть над поверхностью называют подколонник.

При обустройстве такого типа основы, зачастую обходятся без глубокой траншеи. Бывает достаточно снять верхний слой грунта. Он редко превышает глубину в полметра. Снимают его для того, чтобы подошва опиралась на более плотный грунт с хорошим показателем несущей способности. Хотя такой грунт и подвержен силам морозного вспучивания, фундамент двигается вместе с конструкцией и обеспечивает необходимую устойчивость. Для этого нужно правильно определить размеры подошвы.

Важно знать! Силы морозного вспучивания действуют на все виды фундаментов, направленность этого воздействия как снизу вверх, так и сбоку на стенки. Взаимное влияние таких сил очень опасно, оно может привести к деформациям и разрушению конструкции.

Конструктивная особенность мелкозаглубленной основы состоит в том, что воздействие боковых сил уменьшается, за счет снижения площади его тела, а силы, действующие снизу вверх, уравновешиваются массой конструкции.

Какие бывают виды ФМЗ в зависимости от техники возведения

Многие хозяева участков желают построить свой дом как можно дешевле. В таких случаях предпочтительно обустраивать ФМЗ. По сравнению с сильнозаглубленными, он обходится намного дешевле и не увеличивает риски разрушения конструкций.

Виды фундаментов мелкого заложения отличаются основанием, их разделяют на четыре группы:

• ленточного типа;
• столбчато-свайные;
• в виде плиты;
• цельномонолитные.

Каждый вид имеет свою особенность и специфику использования. Выбор конкретного вида нужно делать исходя из произведенных расчетов.

Ленточный вид ФМЗ

Этот вид самый популярный при частном строительстве. Область его применения — от легких каркасных построек до тяжелых домов из камня. Если обустройство фундамента предполагает утепление и дренаж, возведение допустимо на всех видах грунта.

Устройство ленточного фундамента выглядит как непрерывная полоса из бетона с внутренней армировкой. Такая конструкция равномерно распространяет вес стен сооружения и передает их подошве. Существует несколько различных конструкций:

• монолитная заливка с армирующими поясами;
• сборно-монолитная, армированная по всей длине;
• блочная со сплошной двойной армировкой.

Возведение ленточного типа ФМЗ обладает целым рядом преимуществ. Основными преимуществами являются:

• стоимость материалов ниже на 40-50%, чем аналогичные сильнозаглубленные;
• стоимость работ также гораздо меньше, глубокую траншею рыть не нужно, опалубка возводится небольшая и без особых проблем.

Для создания подвального помещения необходимо довести глубину заложения до размеров подвала.

Столбчато-свайный вид основания

Такой вид фундамента выглядит, как конструкция из вкопанных на небольшую глубину в землю столбов- колонн или свай по всему периметру будущих стен. Опоры располагаются по углам и пересечениям, а также в местах предполагаемой повышенной нагрузки. Между ними монтируется неглубокий ростверк, соединяющий опоры между собой и равномерно распределяющий нагрузку.

Возводить такой фундамент актуально на сильнопучинистых грунтах, которые содержат много торфа, супеси или глины. Основным его преимуществом является низкая стоимость возведения и малые временные затраты. По этим причинам он очень популярен у застройщиков.

Основание в виде цельной плиты

Его возведение подразумевает под собой заливку армированной бетонной плиты, по площади всего сооружения, толщиной до 30 сантиметров. Само здание впоследствии возводится на этой плите.

Особенности конструкции плитного фундамента мелкого заложения очень схожи с ленточным типом. Главное различие имеется в том, что основание строения жестко армировано по всей площади, воспринимает и распределяет нагрузки по всей конструкции равномерно. Можно сказать, что строение «плавает» на грунте, как на понтоне.

Если вести речь о достоинствах такого ФМЗ, надо понимать, что такой вариант позволяет снизить затраты на бетон до 30%, а затраты на подготовку котлована и опалубки — более чем вполовину, в сравнении с аналогичными заглубленными вариантами.

Цельномонолитный вид ФМЗ

Такой вид фундамента подходит практически всем сооружениям и домам на любом типе грунта, за исключением больших наклонов на участке и скального грунта. Его конструкция подразумевает объединение всех разрозненных частей силового каркаса в единую армированную крепкую конструкцию, она, аналогично плите, поровну распределяет массу здания и силы морозного вспучивания на всю площадь подошвы. При его обустройстве очень важно правильно рассчитать размеры подошвы фундамента.

Возведение цельномонолитного фундамента несет за собой большие материальные, трудовые и временные затраты, существенную часть которых составляют подготовительные работы. Все это можно оправдать высокой надежностью такого сооружения.

Необходимость обустройства песчаной подушки под подошву

Особенности возведения фундаментов мелкого заложения не предполагают копать глубокую траншею, достаточно убрать верхний слой грунта. После этого обустраивают небольшую песчано-гравийную подушку из крупного песка и щебня средней фракции. Полученный слой хорошо утрамбовывают, и после этого можно начинать возводить фундамент.

Бытует мнение, что для заливного монолитного фундамента такую подушку можно не сооружать. Текучий бетон самостоятельно проникнет во все неровности на дне и будет равномерно распределять нагрузку и без подушки. Еще некоторые строители рекомендуют не делать подушку под подошву, когда на участке грунт в виде супеси или глинистый. Определенная логика в таких рекомендациях присутствует. Выполнив песчано-гравийную подсыпку на участках с таким грунтом, существует риск создать под подошвой песчаный мешок, в который может попасть вода, и силы морозного вспучивания окажут воздействие гораздо выше, чем без подушки. Такого эффекта можно избежать, применяя систему дренажа и утеплитель.

Причина попадания воды кроется в повышении пропускающей способности песчаных и глинистых грунтов около фундамента из-за нарушения естественной плотности грунта при проведении работ и прокладке коммуникаций. Попав в песчаную подсыпку, воде будет сложно уйти оттуда, так как грунт вокруг гораздо плотнее. Во время сильных морозов вспучивание будет неравномерным. Это может привести к повреждению конструкции.

Утепление вокруг фундамента

Для предотвращения воздействия морозного вспучивания грунта желательно утеплить фундамент мелкого заложения. После утепления грунт будет промерзать на малую глубину и его расширения и смещения станут незначительными, соответственно, воздействие на основание ослабнет. Если довести глубину заложения утеплителя до границы промерзания, под подошвой образуется непромерзающая зона и силы морозного вспучивания будут равны нулю.

Используя обустройство теплоизоляции грунта на ширину около метра от фундамента, можно полностью избавиться от воздействия вспучивания в холодный период года. Это поспособствует и утеплению дома, ведь само тело фундамента очень хорошо проводит холод и может способствовать промерзанию грунта под строением.

После обустройства фундамент нельзя оставлять под зиму ненагруженным. Необходимо возвести хотя бы часть строения до минусовых температур, иначе силы морозного вспучивания грунта могут неравномерно поднять фундамент из земли.

bouw.ru

Устройство фундамента мелкого заложения — как сделать правильно

Уменьшение глубины заложения фундаментов позволяет в ряде случаев сэкономить существенные средства. Устройство фундаментной плиты без заглубления и вовсе позволяет убить одним выстрелом двух зайцев – не связываться с рытьем котлована и возведением подземной части стен, а также получить прочное основание для устройства пола первого этажа.

Но, если всё так хорошо, почему фундаменты мелкого заложения до сих пор не вытеснили «обычные»?

Зачем вообще заглублять фундаменты?

В классическом случае глубина заложения фундаментов соответствует глубине промерзания грунта. По ссылке: https://rems-info.ru/dowloads/SP131.xlsb — можно бесплатно скачать калькулятор расчета глубины промерзания грунтов (города России и СНГ) с климатическими картами. В этом случае резко ограничено проникновение холода в подполье первого этажа, исключено пучинистое воздействие грунта на подошву фундамента. Напомним, что морозное пучение это свойство водонасыщенных мелкодисперсных (глинистых, суглинистых) грунтов набухать при замерзании.

Очевидно, что для устройства фундамента мелкого заложения необходимо решать два вопроса: нивелирование сил морозного пучения, утепление.

Нивелирование сил морозного пучения

В случае наличия на строительной площадке пучинистых свойств грунта для устройства фундамента мелкого заложения обычно рекомендуют устройство подсыпки не пучинистым материалом, изолирующей фундаменты. Данные рекомендации подробно описаны в ВСН 29-85 «Проектирование мелкозаглубленных фундаментов малоэтажных сельских зданий на пучинистых грунтах».

Схема устройства изоляции фундамента от пучинистых грунтов.

Изоляцию фундамента следует выполнять по всей его поверхности, то есть не только снизу, но и по вертикальным граням.
В качестве непучинистого грунта лучше всего применить песок крупной или средней зернистости. В условиях сезонного появления так называемой «верховодки» (грунтовой воды, выклинивающейся на поверхность) понадобится устройство дренажа вокруг здания во избежание заиливания противопучнистой подсыпки. В противном случае через несколько сезонов подсыпка может приобрести пучинистые свойства.

Утепление фундамента и отмостки

Утепление фундамента мелкого заложения является критически необходимым. Утепление позволит не только избежать проникновения холода из-под пола, но и исключить причину пучения. Последнее не возможно при плюсовых температурах.
Граничная глубина промерзания грунта обуславливается не только температурой наиболее холодной пятидневки в регионе строительства, но и наличием расплавленной магмы в центре планеты. При отсутствии тепла глубоко под землей сезонное промерзание грунта было бы куда сильнее, вплоть до невозможности возникновения жизни на Земле. Это обстоятельство обуславливает прямую целесообразность утепления отмостки вокруг здания – оно не позволит промерзнуть грунту вокруг малозаглубленного фундамента и проникнуть под него.

1-монолитный фундамент, 2-стеновая кладка, 3-основание пола, 4-песчаная подсыпка, 5-утеплитель, 6-гидроизоляция, 7-обратная засыпка, 8-отмостка.

В качестве утеплителя в данном случае допускаются только гидрофобные материалы, не впитывающие влагу и имеющие высокие прочностные показатели. Наилучшим образом из распространенных материалов подходит ЭППС – экструдированный пенополистирол, часто называемый «твердым пенопластом». Его можно закладывать даже под фундаментные плиты легких зданий.

Утепление пола и температурный режим

Основная сложность при устройстве фундаментов мелкого заложения заключается в поиске баланса между утеплением пола и температурным режимом в зимний период. Это критически важно для холодных регионов при наличии подвала.

При устройстве фундамента мелкого заложения необходимо исключить промерзание грунта не только под фундаментом, но и под полом.

Очень часто встречается мнение, что при утеплении отмостки и вертикальных граней подземной части здания утепление пола можно не выполнять, или выполнять небольшой толщиной. Якобы грунтовый массив, под зданием впитав в себя тепло, сам выполняет функцию утеплителя. Но представим себе ситуацию, когда по некоторым причинам построенный дом не вводится в эксплуатацию в первый же зимний сезон. При отсутствии полноценного утепления под полом и при выключенном отоплении может произойти промерзание, так как единственный источник тепла будет находиться глубоко под землей. Утепленные стены, перекрытия и крыша в виду не герметичности здания едва ли могут гарантировать плюсовую температуру в помещении при сильном морозе на улице. Посещая зимой, дачный домик с выключенным отоплением Вы же не ожидаете внутри плюсовую температуру, не так ли?

Таким образом, главной опасностью для здания с фундаментом мелкого заложения является промерзание сквозь наружные стены строения. Во избежание пучения грунта под полом необходимо либо обеспечить зимой в помещениях плюсовую температуру, либо обеспечить утепление пола тем же термическим сопротивлением, которое требуется для стен в регионе строительства. Причём второй вариант, пожалуй, предпочтительнее – снизятся энергозатраты на прогревание грунтового массива под зданием, в зимний период при отсутствии отопления температура грунта под зданием будет равномерной. При «частичном» утеплении пола с поддержанием плюсовой температуры возможно промерзание в углах здания, как в наиболее уязвимой зоне.

Шведский опыт

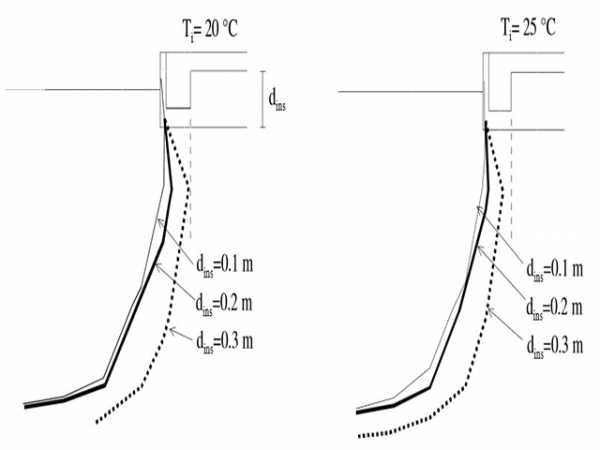

В подтверждение выше сказанного, рассмотрим температурные диаграммы из отчёта шведских специалистов, изучавших опыт строительства частных домов на незаглубленных плитах в самой Швеции. Рассматривался регион с глубиной промерзания 2,3м. Проводились исследования при толщине утеплителя в полу 10см, 20см и 30см. В результате были получены следующие температурные диаграммы:

Граница грунтовой толщи с температурой -1°С без утепленной отмостки.

Как видно из рисунка, в условиях отсутствия утепленной отмостки при большой толщине утеплителя тепловой режим здания не может полностью прогреть грунтовую толщу. Промерзание грунта заходит под пятно здания. Мощное утепление пола (с точки зрения сбережения тепла внутри земли) не спасает углы здания от мороза на поверхности. И наоборот, при незначительном утеплении пола в случае включенного отопления промерзание за счёт существенных энергозатрат на отопление не происходит.

Рассмотрим следующую диаграмму:

Граница грунтовой толщи с температурой -1°С при наличии утепленной отмостки.

В этом эксперименте под пятном здания заложен утеплитель толщиной 0,3м, под отмосткой – 0,1м. Ширина утепления отмостки принималась равной 0м, 0,6м, 1,2м. Полученная диаграмма наглядно показывает эффективность утепления отмостки. При ширине утепления 0,6м и 1,2м при прочих равных условиях (по отношению к предыдущему эксперименту) промерзание грунта не заходит под пятно здания.

В нашей стране распространение фундаментов мелкого заложения только начинает использоваться массово из-за отсутствия опыта такого строительства. В нормативных строительных документах требований к устройству утепленных фундаментов на сегодняшний день не существует.

Так что в итоге? Как правильно устраивать незаглубленный фундамент?

Устройство фундаментов мелкого заложения, можно разделить на две категории – методом изоляции фундамента от сил пучения, методом исключения пучения с помощью утепления. Подведём краткий итог по каждому варианту.

Изоляция песчаными подсыпками – это решение прошлого века. Решая вопрос воздействия сил пучения на фундаменты не решается вопрос энергозатрат на обогрев промерзающего пола. Применение подсыпок из дренирующего материала (щебень, гравий) целесообразно в случае сложных гидрогеологических условий (сезонная верховодка) в комплексе с водоотведением. При относительно глубоком уровне грунтовых вод использование непучинистых грунтов в качестве основания можно порекомендовать для сильно и чрезмерно пучинистых грунтов. При умеренной пучинистости допустимо опирание фундамента на коренной грунт, при условии полного (см. ниже) утепления. В этом случае целесообразно выполнить обратную засыпку пазух траншей (котлована) непучинистым грунтом с целью снижения риска деформации отмостки.

Современные гидрофобные теплоизоляционные материалы с высокими прочностными показателями дают возможность устройства фундаментов мелкого заложения на пучинистых грунтах. Во избежание риска деформации углов строения, а также промерзания подпольного массива грунта в случае ни введения объекта в эксплуатацию в зимний период, необходимо выполнять полное утепление цокольной части здания. Вся площадь пола, непосредственно фундаменты (если речь идет не о плите), цокольная часть стен и отмостка должны быть неразрывно утеплены. Термическое сопротивление R такого утепления должно быть идентичным требованиям, выдвигаемым для стен в регионе строительства. Ширину утепления отмостки можно принять равным не менее глубины промерзания. При существенном уровне пучинистых свойств коренного грунта – 1,5 глубины промерзания (желательно).

Опыт строительства в Швеции, Финляндии, Гренландии и не только обуславливает допустимость устройства практически незаглубленных фундаментных плит под легкие дома. Для этого выполняется срезка растительного слоя, выравнивание площадки строительства подсыпкой из песка, укладка жесткого гидрофобного утеплителя (экструдированного пенополитсирола) под всем пятном здания, утепление отмостки по всему периметру здания.

В случае строительства на фундаменте мелкого заложения легкого дома из газоблоков особенно критичным является правильное армирование кладки стен.

rems-info.ru

Фундаменты мелкого заложения: ленточный и столбчатый

Желание сэкономить на строительстве собственного дома присуще большинству владельцев загородных участков. А если такая экономия не связана с риском разрушения будущей постройки, то это вдвойне приятно. Именно по этой причине многие делают ставку на мелкозаглубленный ленточный фундамент – основание для дома, которое позволяет существенно (по сравнению с заглубленным до глубины промерзания грунта фундаментом) сократить затраты на возведение дома. При всем при этом, такое основание для здания можно сделать своими руками, не пользуясь услугами строительных компаний.



Общее представление

Как следует из названия статьи, данный тип является чем-то средним между капитальным заглубленным и незаглубленным фундаментом. Он представляет собой монолитные полосы железобетона, идущие по периметру здания и в местах, где впоследствии будут возводиться несущие стены здания. Мелкозаглубленному фундаменту присущи как достоинства, так и недостатки заглубленных и незаглубленных. Рассмотрим для начала его недостатки, ведь их не так-то и много.

Фундаменты мелкого заложения эффективны лишь в случаях, когда грунт на строительном участке не относится к категории пучинистых, а также при условии низкого уровня грунтовых вод (в противном случае лучше использовать свайный). Само собой разумеется, если возводить основание дома на нестойком грунте, а также грунте, который зимой неравномерно поднимется, ленточный фундамент (как бы хорошо он ни был армирован) треснет, что приведет к разрушению здания, которое на нем возведено. На таких фундаментах рекомендуется возводить легкие конструкции домов – кирпичные двухэтажные коттеджи можно строить только при условии непучинистого грунта на участке.

Теперь о преимуществах, благо их больше:

• ленточный мелкозаглубленный фундамент – экономичное решение. Если сравнивать его с заглубленными видами, то он обходится в 2-3 раза дешевле;
• он предполагает существенно меньший фронт работ, нежели заглубленный фундамент. Сюда можно отнести и относительно скромный объем земляных работ, и трудоемкость обустройства опалубки, и целый ряд других особенностей. По этой же причине такое решение позволяет существенно сократить сроки строительства дома;
• рассматриваемый нами тип,в отличие от незаглубленных, позволяет сделать небольшой подвал дома, к тому же он в меньшей степени подвержен пучинистым явлениям.

Технология строительства

Для возведения мелкозаглубленного ленточного фундамента достаточно выкопать траншеи глубиной полметра и шириной 600-800 мм (мы намеренно опускаем этап проведения разметки участка – о нем вы можете прочитать в одной из предыдущих статей). После этого необходимо сделать плотную песчаную подушку (толщина слоя 200-400 мм), на которой будет покоиться ленточный фундамент. Песок смачивают водой и трамбуют подручными средствами. Чем качественнее осуществляется данная операция, тем меньше риск просадки фундамента до момента затвердевания бетонного раствора. Песок позволяет не только заменить часть вспучиваемого грунта, тем самым сократив его воздействие на ростверк, но и играет роль распределительного слоя: даже при условии его насыщения водой и последующем замерзании в холодную пору года, он вспучивается по всему периметру ленты, равномерно распределяя нагрузку по всей площади подошвы.

На следующем этапе приступают к изготовлению и монтажу опалубки (как и многие другие этапы, монтаж опалубки характерен для возведения всех монолитных фундаментов, в том числе и для свайного фундамента с ростверком из монолитного железобетона). Проще и дешевле всего изготовить опалубку из оструганных с одной стороны досок, которые легко сбиваются в щиты нужных размеров. Для их установки используют распорки и опорные колья, которые вбиваются по периметру траншеи. При этом тщательно выверяют правильность горизонтального и вертикального положения каждого щита. Внутренние части опалубки гидроизолируются толем или другим материалом.

Далее осуществляют армирование. Для этого используют стальные арматурные прутья диаметром 14-16 мм (укладываются вдоль ленты), которые связывают в каркас гладкими прутами с сечением 8-10 мм (служат для формирования скелета) специальной проволокой. На этом этапе очень важно выдержать расстояние от продольных прутьев до будущей поверхности мелкозаглубленного ленточного фундамента. Как правило, его принимают равным 50 мм – этого вполне достаточно для обеспечения защиты металла от коррозии (толщина защитного слоя арматуры принимается не меньше диаметра рабочей арматуры).

Когда каркас создан, можно приступать к заливке опалубки бетоном. На данном этапе важно избежать образования в растворе воздушных пустот, поэтому каждые 200 мм слоя раствора необходимо тщательно уплотнять. Через три дня после заливки опалубку можно снимать, а боковые и верхнюю часть фундамента гидроизолировать мастикой или рубероидом. Пазухи при этом засыпаются песком и с внешней стороны защищаются отмосткой.

Загрузка…

cdelayremont.ru

Фундамент мелкого заложения: плита, расчет, виды

Фундаменты мелкого заложения пользуются большой популярностью среди тех, у кого имеются небольшие приусадебные участки или бани.

Это обусловлено тем, что применяемые фундаментные плиты мелкозагубленной разновидности могут быть размещены в грунтах, которые отличаются большой степенью влажности или неустойчивости.

Виды фундаментов мелкого заложения

Такой монолитный фундамент, созданный своими руками и размещенный на глинистой почве, являет собой пример прочной конструкции.

Даже если он сформирован своими руками на очень неустойчивой и увлажненной глинистой почве, то его монолитный каркас позволит выдержать практически любой вес возведенного на нем строения.

Устройство фундаментов мелкого заложения

Монолитный мелкозагубленный фундамент, построенный для бани, и его плита мелкого заложения, не подвержены не линейной не касательной деформации, которая может быть спровоцирована из-за вспучивания грунта.

Потому, представленная конструкция популярна не только среди тех, кто имеет собственную баню, но и у тех владельцев участков, которым был подан хороший пример использования представленной конструкции.

Такая конструкция, созданная своими руками на глинистой почве, на подготовленном месте для бани, должна быть изготовлена в соответствии со всем требованиями СНиПа.

Такой утепленный фундамент для бани, который установлен на глинистой почве, в соответствии со СНиПом, должен быть снабжен монолитным каркасом.

Читайте также: как и чем осуществить утепление фундамента и отмостки?

Пример соответствия может быть заключен в объединении всех элементов, начиная с опор, расположенных на глинистой почве и заканчивая ростверком для бани.

Морозоустойчивые фундаменты мелкого заложения

Представленная конструкция может быть устойчива к нагрузкам постоянного и сезонного характера. Как пример, можно рассмотреть установку таких плитных оснований с учетом мелкого заложения в следующих разновидностях фундаментов:

• Ленточный;
• Столбчатый;
• Монолитный.

Любой представленный пример типа основания, созданного своими руками на глинистой почве, должен быть выполнен в полном соответствии с регламентом СНиПа.

Такая конструкция принимает форму монолитного цоколя. Фундамент, возводящийся для бани, может быть полым в том случае, если его конструкция будет ленточной, или цельным, если будет задействована фундаментная плита мелкого заложения.

Монолитная разновидность ростверка для бани, которая с легкостью может быть изготовлена своими руками, может быть снабжена интегрированными в структуру вертикальными опорными столбами.

Этот пример демонстрирует точность при произведении расчетов габаритов с ориентировкой на такие параметры, как общий вес бани и оптимальный показатель площади контакта с основанием почвы.

СНиП жестко регламентирует эти показатели, и при установке фундаментной плиты мелкого заложения требуется неукоснительно придерживаться правил, изложенных в СНиПе.

Теплоизоляция фундаментов мелкого заложения

Если производить дальнейшее утепление представленной фундаментной конструкции для бани своими руками, то следует учесть, что при максимальной площади контакта может сформироваться минимальный уровень давления, что может привести к значительному увеличению сметы.

Читайте также: как выполняется утепление фундамента пенополиуретаном?

Этот пример должен донести необходимость точного следования при возведении фундамента своими руками всех положений СНиПа.

Все устройство плит и фундаментов мелкого заложения разделяется на две основных категории. Это метод, с помощью которого производится изоляция и утепление фундамента и метод, с помощью которого пучение устраняется благодаря подсыпке песком.

Этот пример не демонстрирует решения вопроса, связанного с повышенным уровнем энергозатрат, сопряженных с обогревом бани.

Сейчас, для того, чтобы обеспечить утепление помещения производится подсыпка материала с дренирующими свойствами.

В соответствии с требованиями и рекомендациями СНиПа это может быть гравий или щебень. Наиболее целесообразно совмещать подсыпку с комплексными мерами по водоотведению.

Если в непучинистых грунтах наблюдается не очень высокий уровень залегания грунтовых вод, то опирание фундаментной плиты мелкого заложения на грунт должно производиться по СНиПу только после предварительно проведенного утепления.

Устройство готового фундамента мелкого заложения

Для этого может проводиться комплекс работ, связанных с засыпкой пазух плиты и фундамента фрагментами непучинистого грунта.

Это поможет значительно снизить риск возникновения деформационных процессов в отмостке. СНиП допускает применение современных гидрофобных теплоизоляционных материалов с завышенными показателями прочности.

к оглавлению ↑

Разновидности фундаментов мелкого заложения

В соответствии с современной классификацией, все виды мелкозаглубленных фундаментов подразделяются на несколько категорий. Они могут быть:

• Столбчатыми мелкозаглубленными;
• Представленными в виде монолитных плит;
• Незаглубленными решетчатыми;
• Ленточными.

к оглавлению ↑

Мелкозаглубленный ленточный

Мелкозаглубленый столбчатый фундамент зачастую предназначен для домов с нестандартными габаритами, и строений, построенных из дерева.

Это могут быть хозяйственные постройки и бани, которые располагаются на слабопучинистых или непучинистых видах грунтов.

Если строительство проводится на скальных грунтах, то на такую конструкцию могут быть установлены дома брусового или бревенчатого типа.

Устройство типичного фундамента мелкого заложения

Эта разновидность конструкции должна быть расположена на опорах, параметр шага между которыми равен 1,5-2,5 метрам.

Зачастую, изначально на грунт укладываются плиты, на которые и устанавливается все строение. Для того чтобы сформировать нужную опору можно использовать уже готовые бетонные блоки.

Столбы могут быть изготовлены из кирпичной кладки, с применением бетона или пескобетона. Конструкции из силикатных кирпичей возводить настоятельно не рекомендуется.

На крупноблочных и скальных грунтах опора может быть поставлена на жесткие фрагменты почвы. Предварительно удаляются все его слабые составляющие.

к оглавлению ↑

Монолитная плита

Конструкция фундамента, характерная для мелкого заложения, зачастую в своей основе имеет плиту. Плита при создании конструкции устанавливается на тех грунтах, которые относятся к категории просадочных.

Монолитная плита может быть задействована при строительстве небольших строений, которые могут быть возведены на грунтах с повышенной степенью сыпучести.

Это относится и к условиям с повышенной мерзлотой. Представленный вид фундамента не применятся для строительства легких сооружений, которые не будут инициировать в плитах значительный уровень напряжения.

Читайте также: как устроен фундамент шведская плита и в чем его плюсы?

Ввиду высокой степени универсальности фундаментов с мелким заложением, производится их укладка на пучинистые грунты.

Устройство фундамента мелкого заложения

После этого происходит их поднятие и опускание во время сезонного изменения климатических условий. Если установка дома будет производиться на плите, выполняющей функцию пола для первого этажа, то грунт под ней может подвергаться замерзанию.

Особенно это заметно в средней части здания. Такой фундамент, представленный в виде монолитной плиты мелкого заложения, может содержать в себе слой утеплительного материала, расположенного между грунтом и, собственно, железобетонным изделием.

С этой целью широко используется пенополистирол, при этом параметр толщины плиты не должен превышать 15 см. Благодаря такому решению значительно сокращаются тепловые потери, которые производятся через пол на первом этаже.

Утеплитель выстилается сверху слоя крупнофракционного песка, при этом значение толщины подушки должно равняться 30-40 см.

к оглавлению ↑

Незаглубленный решетчатый фундамент

Эта разновидность фундамента мелкого заложения применяется при строительстве зданий на грунтах, отличающихся высокой степенью просадочности и сыпучести.

Такие фундаменты характеризуются наличием высокой степени жесткости, что в свою очередь позволяет значительно сократить уровень расхода бетонной массы и арматуры.

Фундамент из монолитной плиты

Стоит отметить, что представленная конструкция при монтаже нуждается в создании классической деревянной опалубки, что довольно неэкономично.

Из-за этого данный вид фундамента не получил широкого распространения. Такие конструкции могут быть обустроены с применением плит, изготовленных из экструдированного пенополистирола, который может выполнять функцию опалубки с несъемными частями.

к оглавлению ↑

Ленточный фундамент

Отличается простотой при монтаже и установке. Однако, для создания ленточных элементов, требуется немалое количество расходных материалов.

В основе мелкозаглубленного ленточного фундамента лежит бетонная плита, которая прокладывается по всему периметру возводимой конструкции.

По большому счету ленточный фундамент представляет собой сплошную полосу, изготовленную с применением железобетона, и расположенную по всему периметру конструкции.

Представленная конструкция может достаточно равномерно распределять общий вес здания по своему основанию. Дом может быть построен как из дерева, так и из кирпича.

к оглавлению ↑

Расчет фундаментов мелкого заложения

Фундамент каркасного дома

При создании любого сооружения необходимо производить ряд расчетов. Сначала производится ряд изысканий, направленных на выявление особенностей грунта, на котором будет располагаться фундамент.

После того, как данные будут получены, следует произвести выбор конструкции на основании данных о размерах мелкозаглубленного фундамента. Параметр глубины определяется с учетом трех факторов. Это:

1. Глубина промерзания грунта.
2. Высота уровня грунтовых вод.
3. Степень пучинистости грунта.

Все эти факторы плотно взаимосвязаны между собой. Чем выше уровень воды к поверхности грунта, тем на большую глубину он будет промерзать в зимний период времени.

Для того чтобы выбрать нужную глубину заложения фундамента нужно производить его закладку выше имеющегося уровня грунтовых вод, при этом глубина должна быть на 50 см ниже уровня на котором находится пол строения.

В параметр высоты фундамента закладывается значение общей высоты, включающей показатель величины заглубления, высоты отмостки и расстояние до верхней кромки обреза.

Современные фундаменты обладают глубиной залегания равной 50 сантиметрам. Пи этом наземная часть конструкции должна быть немного меньшей, чем подземная часть.

Фундамент мелкого заложения

При произведении расчета, важно иметь в виду, что ширина конструкции прямо зависит от того уровня нагрузки, который испытывает основание.

Параметр толщины стен также оказывает некоторое влияние. Возводимый фундамент рекомендуется формировать с шириной стен равной 10-15 сантиметрам.

к оглавлению ↑

Расчет фундамента мелкого заложения (видео)



pofundamenty.ru

Фундаменты мелкого заложения: столбчатый, монолитная плита, решетчатый

Фундаменты мелкого заложения используются в ходе строительства на пучинистых грунтах, в основном для нежестких легких домов, которые допускают деформа­цию каркаса, сохраняя при этом эксплуатационные качества и требуемый внешний вид.

Схема мелкозаглубленного ленточного армированного монолитного фундамента

Если строительство осуществляется на крупнообломочных и скальных грунтах, на незаглубленный фундамент могут быть установлены каменные дома.

Фундамент незаглубленного вида может иметь следующие типы:

• в виде решетки;
• в виде плиты;
• в виде столбов;
• в виде ленты.

Инструменты и материалы

• стеновые блоки;
• лопата;
• гидроизоляция;
• битумная мастика;
• утеплитель.

Вернуться к оглавлению

Столбчатый мелкозаглубленный фундамент

Схема ленточного мелкозаглубленного фундамента из ж/б блоков.

Незаглубленный столбчатый фундамент может быть использован для негабаритных щитовых домов и строений из дерева, хозпостроек, бань, которые возводятся на слабопучинистых и непучинистых грунтах. При строительстве на крупнообломоч­ных и скальных грунтах такой вид фундамента может быть использован и под большие брусовые или бре­венчатые дома.

Столбчатый фундамент мелкого заложения на коротких опорах, располагающихся с шагом от 1,5 до 2,5 м, в частном строительстве применяется часто. При возведении деревянного дома, дабы облегчить работу с основой, можно уложить на грунт фундаментные блоки, а на их поверхность установить дом. Этот прием подходит в ходе строительства на слабопучинистых и непучинистых грунтах. Если грунту характерна пучинистость, снизить подобные воздействия на здание можно, присыпав пучинистый грунт песчаной подушкой.

В качестве материала, из которого будут монтироваться опоры, допускается использовать готовые фун­даментные или стеновые блоки. Столбы могут быть выполнены в виде кладки из кирпича, можно их изготовить и из бетона, пескобетона или бутобетона. Стоит обратить внимание, что использова­ть в фундаменте керамические кирпичи, которым свойственна низкая морозостойкость, и силикат­ные кирпичи — недопустимо.

Если грунт крупнообломочный или скальный, установку опор можно производить сразу на устойчивые жесткие фрагменты грунта, прежде удалив выветренные и слабые его составляющие. Опора может быть выполнена с использовани­ем пескоцементного раствора и бута, что обеспечит монолитность основания и опор.

Схема мелкозаглубленного монолитного фундамента.

Такой фундамент в некоторых случаях может иметь опоры, изготовленные из древесины. Для этой цели следует использовать комлевую часть бревен дуба или сосны, диаметр которых равен примерно 20 см. Для повышения устойчивости опор под них следует вырыть яму, залив ее слоем бетона от 10 до 15 см и по­грузив в раствор опору. Деревянные опоры имеют недостаток, который заключается в недолговечности, такие изделия готовы прослужить не больше 8-15 лет. Чтобы повысить срок службы древесины, из которой изготовлены столбы, ее следует обуглить на медленном огне, пропитав дегтем или отработанными масла­ми.

Создание опор под такой фундамент мелкого заложения предполагает проведение гидроизолирующих меро­приятий, которые необходимы для защиты конструкции здания от увлажнения ее грунтовы­ми водами. Влага достаточно легко поднимается по структуре кирпича, бетона и древесины за счет капиллярного эффекта, становясь причиной создания на пути очагов гниения, плесени и грибков. Фундамент должен иметь гидроизолирующее покрытие, в качестве которого может выступить битумная мастика, рубероид, толь, стеклоизол и т.п. Располагать материал следует на стыке здания с фундаментом, что является обязательным для выполнения.

Если в качестве столбов применяются керамзитобетонные блоки, которые слабо способны противостоять моро­зу, снаружи их следует покрыть битумной мастикой, за исключением стороны, которая обра­щена внутрь подполья. Это позволит устранить увлажнение блока, помогая вы­сушить его.

Вернуться к оглавлению

Конструктивные особенности столбчатого мелкозаглубленного фундамента

Схема армирования мелкозаглубленного фундамента.

Намечая разбивку опор для столбчатых фундаментов мелкого заложения, необходимо учесть смятие венца на опо­рах. Значительное расстояние, образованное между ними (более 2,5 м) может стать причиной сосредоточе­ния больших усилий на каждую опору, что становится предпосылкой разрушения структуры древесины. Для того чтобы уменьшить смятие древесины, шаг между опорами лучше будет сократить, а окладный (нижний) венец здания желательно монтировать из бруса либо бревна габаритного поперечного сечения, кроме того, по возможности, делать это следует из дуба, лиственницы или древесины других столь же прочных по­род.

При планировке создания фундаментных опор следует учесть конструк­цию забирки, которая станет закрывать пространство под полом. Если нижней части здания свойственна повы­шенная влажность (снег, брызги с крыши, от ливневых стоков, роса) нужно выполнить забирку на основе влагостойких материалов. Металлические гофрированные или асбоцементные пласты, морозостойкий пластик, цементно-стружечная плита, декоративные фасадные панели, которые закрепляются непосредственно к венцу или стене дома, станут вполне подходящим решением.

Высота опор определит высоту расположения венца здания. Если опоры корот­кие, нижняя часть стен и венец деревянного дома станут быстро гнить при увлажнении, что приведет строение к аварийному состоянию. Значительная высота столбов позволит создать для конструкций дома из дерева бо­лее комфортные условия, однако здесь могут возникнуть другие проблемы, которые связаны с пучинистыми явлениями. Они способны раскачивать опоры под зданием, смещая их на доста­точно большие расстояния, которые даже способны опрокинуть их.

Схема гидроизоляции столбчатого фундамента.

Для исключения возможности опрокидывания опор их предпочтительнее опереть на песчаную подушку, которая станет нейтрализовывать пучинистые движения около опор. Более того, опоры должны оказаться более устойчивыми: так, их высота не должна превышать ширину подошвы на 1,5 части. Что же касается остальных мероприятий, они направлены на то, чтобы граница замерзшего грунта в области расположения столбов резко не меняла глубину. Для этого продухи, которые принадлежат цокольной части здания, следует закрыть на зиму, что поможет исключить промерзание подпольного пространства. Не рекомендуется для этого убирать снег вокруг постройки до земли.

Такие фундаменты (мелкое заложение здесь единственный выход) при пучинистых процессах получат «раскачивание» опор, которые станут неравномерно под­ниматься и опускаться, при этом станет сильно напрягаться конструкция дома. Если дом установлен на отдельных столбах или балках, укладка которых производилась на пучинистый грунт, даже оснащенный песчаной подсыпкой, а полу не свойственна влажная среда, то столбы все равно поднимутся под внешними стенами, оставшись на месте под внутренними. Деревянному дому это грозит перекосом рам окон и дверных косяков, наклоном пола и незначительными проблемами с кровлей; в свою очередь, каменный дом в данном случае станет образовывать трещины в стенах.

В этом случае нужно произвести тщательное утепление полов 1-го этажа, тогда грунт под зданием станет промерзать в такой же степени, как и около дома; пучинистость будет проявляться не столь сильно. Дополнительно нужно будет как можно меньше увлаж­нять грунт вокруг дома, монтировав водоотвод с поверхности крыши и снегозадержание.

Вернуться к оглавлению

Монолитная плита

Классификация столбчатых фундаментов.

Фундаменты (мелкое заложение к тому располагает) могут иметь в основе плиту, которую принято устанавливать в процессе строительства на просадочных слабых грунтах, что верно и для небольших строений, которые возводятся на сильнопучинистых грунтах либо в условиях повышенной мерзлоты. Использование таких фундаментов допустимо для легких строений, которые не станут вызывать в плите значительных напряжений, часто используют такие основы для каменных жестких конструкций, стены которых способны усилить изгибную жесткость плиты.

Эти фундаменты (мелкое заложение довольно универсально) укладываются на пучинистый грунт, а впоследствии они опускаются и поднимаются при изменениях климатических условий, такие основы «плавают» на поверхнос­ти грунта. Если дом будет устанавливаться на плите, которая выступает полом 1-го этажа, грунт под ней не станет промерзать, особенно под средней частью здания. По причине не­равномерности промерзания, под домом может образовываться провал грунта, он может достигать 10-15 см. Поэтому плита фундамента должна оказаться жесткой на изгиб и обладать достаточной строительной толщиной с хорошим арми­рованием.

Такой монолитный фундамент неглубокого заложения может предполагать укладку слоя утеплителя между грунтом и плитой. Для этого можно применить жесткий пенополистирол, толщина его плиты должна быть равна 15 см. Это решение позволит сократить тепловые потери, происходящие через пол 1-го этажа, и практически исключить провал грунта, что происходит за счет уравновешивания температурного поля под зданием и вокруг него. Утеплитель следует уложить на слой песка крупной фракции, толщина подушки должна быть равна 30-40 см.

Схема ленточного фундамента.

Такие виды фундаментов мелкого заложения лучше обустраивать на грунтах с постоянным высо­ким уровнем подземных вод на случай, если дренаж трудно осуществить, а также на сильносжимаемых, просадочных и слабых грунтах, среди которых глины или водонасыщенные супеси, торфы, пылеватые водонасыщенные грунты.

Можно использовать и несколько иной вариант устранения неравномер­ности промерзания под строением, которое оснащено фундаментом мелкого заложения.

Для этих целей в грунте вокруг дома прокладывается утеплитель. Монолитный фундамент в данном случае позволит легко произвести эти работы.

Вернуться к оглавлению

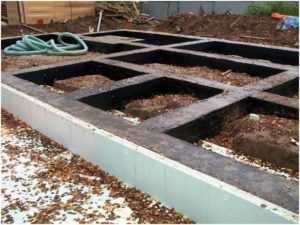

Незаглубленный решетчатый фундамент

Решетчатый фундамент мелкого заложения используется в процессе строительства на сильнопучинистых и просадочных слабых грунтах. По сравнению с плитой, эти фундаменты, обладая высокой жесткостью, позволяют снизить расход арматуры и бетона. Однако традиционный подход к обустройству дощатой опалубки для подобной конструкции дорог и сложен, что не позволяет такой конструкции получить широкого распространения. Фундаменты (мелкое заложение не имеет строгих требований) могут быть обустроены с использованием плит экструдированного пенополистирола в качестве опалубки несъемного типа.

Вернуться к оглавлению

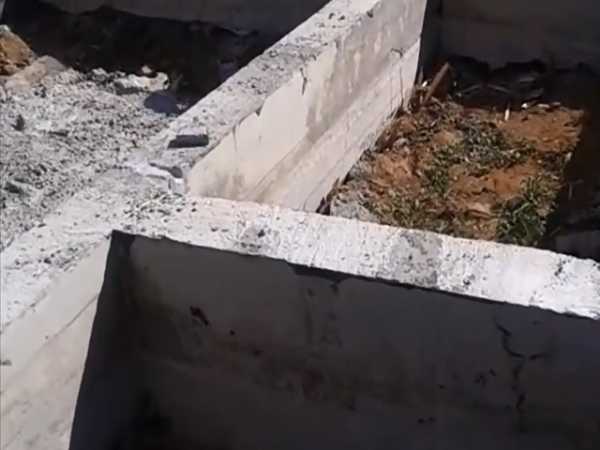

Ленточный фундамент

Ленточные фундаменты обладают простой системой установки. Эта конструкция выступает одним из вариантов монтажа фундамента. Ленточные основы мелкого заложения характеризуются высоким расходом материалов. Такие фундаменты (мелкое заложение тому причиной) предполагают использование железобетонных плит, которые устанавливаются по периметру всего здания.

В целом, ленточные виды фундаментов мелкого заложения — это железобетонная полоса по контуру. Эта конструкция мелкого заложения способна равномерно распределить вес здания, сопротивляясь процессам вспучивания.

Это основание подойдет для негабаритных зданий из дерева или кирпича. Конструкция может быть использована и для каменных зданий, но при условии их небольших размеров.

moifundament.ru
