Мелкозаглубленный столбчатый фундамент

Максимальная простота и относительная дешевизна мелкозаглубленного столбчатого фундамента позволяет построить основу под здание в сжатые сроки, со сравнительно небольшими трудозатратами и расходом материалов. Строят столбчатые фундаменты в огромном количестве в самых различных условиях, даже на глине и водонасыщенном песке. Если использовать современные информационные ресурсы по запросу описания мелкозаглубленного столбчатого фундамента, можно получить огромное количество советов, мнений и рекомендаций, разобраться в которых не так просто.

Для небольшого и легкого каркасного дома или баньки еще лучше подойдет незаглубленный столбчатый фундамент, он заметно проще в изготовлении, и может успешно простоять не один десяток лет, при одном условии – если повезло с грунтом, на котором стоят опоры.

Преимущества мелкозаглубленных вариантов фундамента

Если бы здание стояло на скальной породе или уплотненном обломочном грунте, и вопрос сводился только к вертикальной статической нагрузке, несущей способности и прочности незаглубленного варианта столбчатого фундамента хватило бы с головой. К сожалению, грунт, воспринимающий нагрузки от веса дома, ведет себя крайне неравномерно и непредсказуемо. Осадка любого участка столбчатого фундамента может привести к опрокидыванию столбчатых опор или крену всей постройки.

Выход один: объединить отдельные элементы и увеличить горизонтальную устойчивость и жесткость столбчатого фундамента до необходимого уровня.

Бороться с проблемой можно несколькими способами:

1. Наращиванием и соединение столбчатых опор фундамента очень мощным и железобетонным ростверком. Монолитная железобетонная балка легко удержит и выровняет поперечные нагрузки, тем самым скомпенсирует осадку здания;
2. Объединить столбы фундамента с лентой мелкозаглубленного фундамента и получить гибрид столбчатого и ленточного варианта, способного легко удержать даже кирпичный дом более 150 тонн весом. В этом случае жесткость увеличивается на порядок, за счет грунта и бетонной ленты;
3. Увеличить глубину погружения столбов до 1-2 метров, тем самым превратить столбчатый фундамент в свайный. В этом случае проще и экономически более выгодным будет установить буронабивные или винтовые сваи с ростверком;
4. Построить столбчатый фундамент своими руками, используя мелкозаглубленные столбы, перевязанные с опорными бетонными или гравийными подушками.

Совет! Если вы не знаете досконально состав грунта на своем участке, не пытайтесь подражать примеру соседских домов, установленных на незаглубленном столбчатом фундаменте.

Зачастую в пределах одного участка возможны линзы и участки из глины, мелких супесей или твердого обломочного грунта. Более детально оценить обстановку можно только бурением шурфов на участке.

Из всех приведенных вариантов только мелкозаглубленная схема отличается небольшим увеличением стоимости работ по обустройству фундаментной системы. Схемы с использованием ростверка или усиления мелкозаглубленной бетонной лентой практически сводят на нет основные преимущества столбчатого фундамента.

Мелкозаглубленный столбчатый фундамент, пошаговая инструкция обустройства

Конструктивно это тот же вариант столбчатого фундамента, у которого опоры погружены в грунт на 30-40, максимум 50 см, в зависимости от уровня залегания грунтовых вод, состава пластов и наличия жесткой обвязки. Таким образом, малозаглубленные схемы фундамента избавляются от главных причин, из-за которых возможно опрокидывание или крен столбов под нагрузкой:

• Перенос опорной площадки под столбчатой опорой на глубину значительно снижает обводнение и продавливание мокрых и рыхлых поверхностных слоев. Из-за прямого попадания под опорную площадку большого количества дождевой и талой воды грунт под столбом раскисал и терял сопротивление нагрузке;
• Мелкозаглубленная схема установки столбчатых опор фундамента позволила значительно снизить опрокидывающий момент благодаря компенсации боковых усилий стенками котлована и щебеночной отсыпкой пазух;
• Появилась возможность эффективно бороться с пучением грунта – с помощью качественного отвода воды вокруг столбчатой опоры, дренажа подушки и засыпки, фиксирующей мелкозаглубленную часть опоры.

В этом случае на дне котлована укладывается готовый опорный элемент в виде армированной бетоном плиты с центрирующим отверстием. Мелкозаглубленная столбчатая опора, установленная на опорную плиту,способна воспринимать двойную — тройную нагрузку в сравнении с вариантом установки столба на обычную мелкозаглубленную подушку. Но такие решения стоят достаточно дорого, поэтому для усиления более рациональным будет простое увеличение толщины и армирование основания столбчатой опоры.

Подготовка котлована к установке мелкозаглубленных опор

После выполнения разметки на участке натягиваются шнуры, по которым определяют точное местоположение каждой из опор столбчатого фундамента. В зависимости от того, каким способом изготавливаются опоры, размеры котлована могут на 30-40 см превышать диаметр опоры, как, например, в случае отливаемого из бетона столба, или потребовать пространства не менее метра, если элемент выкладывается из кирпича или бетонных блоков.

В любом случае, стены и дно мелкозаглубленного котлована аккуратно выравниваются, чтобы избежать осыпания грунта на подушку опоры, дно дополнительно утрамбовывается в несколько проходов и отсыпается небольшим слоем щебенки. От того, насколько тщательно будет выполнено уплотнение грунта, зависит дальнейшая осадка фундамента и его способность противостоять сезонному пучению.

Если предполагается постройка столбчатой опоры из кирпича или блоков, на утрамбованную поверхность в донной части устанавливаем деревянную раму высотой 12-15 см. Корпус рамы выравниваем по горизонту и отсыпаем наполовину мелким гравием, закладываем сетку из стальной проволоки.

Если опора под фундамент отливается из бетона, дно котлована просто отсыпаем гравийной подушкой, толщина которой должна составлять не менее 20 см. Отсыпку выполняем слоями по 5 см, каждый из которых выравниваем и по нескольку раз проходим электрической трамбовкой.

Изготовление мелкозаглубленных опор фундамента

Наиболее простым и быстрым способом изготовить столбы под мелкозаглубленный фундамент является отливка бетонной смеси в деревянную опалубку, выполненную в виде короба или круглого сечения. В последнем случае в качестве формы чаще всего используют двухсотую асбестоцементную трубу. Чтобы получить точное и строго вертикальное положение отлитой опоры столбчатого фундамента, к наружным стенкам опалубки прибивают две параллельные доски, на которых сама форма вывешивается и выставляется в вертикальном положении точно по центру будущей стены дома.

После настройки положения опалубки корпус фиксируется дополнительными деревянными распорками. Деревянную опалубку изнутри рекомендуется выложить полиэтиленовой пленкой или другим покрытием, обеспечивающим нормальное отделение стенок формы от застывшего бетона. Желательно, чтобы до начала заливки бетона нижний торец опалубки не доходил и не касался гравийной подушки, а форма оставалась подвешенной на внешнем креплении из досок.

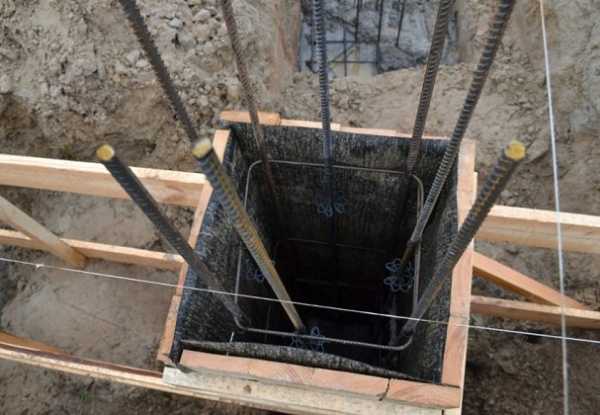

На следующем этапе внутрь деревянной или асбестоцементной формы вставляем стальной арматурный каркас, опираем его на гравийную подушку и фиксируем клиньями внутри опалубки. Если в конструкции столбчатого мелкозаглубленного фундамента предусмотрено изготовление бетонного ростверка, верхние усы арматурного каркаса потребуется поднять над опорой высоту не менее 30-40 см, чтобы в дальнейшем перевязать его с арматурой горизонтальной бетонной балки.

Далее следует заливка бетонным раствором. Первую часть бетона, объемом в 5-6 литров, заливают внутрь формы и аккуратно осаживают бетонной трамбовкой так, чтобы часть раствора и цементного молочка проникла вглубь гравийной подушки и вышла по периметру формы, образовав своего рода уплотнение. Остальной бетон заливается двумя порциями с промежуточным осаживанием тонкой трубчатой трамбовкой. После затвердения снимается крепление и удаляется деревянная форма опалубки фундамента. Если на поверхности нет изъянов, раковин, открывшейся арматуры, бетон покрывается битумной мастикой и засыпается грунтом. Засыпку вокруг мелкозаглубленного столбчатого элемента необходимо обязательно утрамбовать на максимальную глубину.

Чуть сложнее выглядит изготовление столбчатых опор из кирпича. В этом случае на слой гравия подушки необходимо уложить арматурную решетку из прутка толщиной не менее 8 мм и залить слоем бетона. Толщина бетона над арматурой должна быть в пределах 2,5-3 см. Для перевязки кирпичной кладки столбчатой опоры и заделанной в подушку решетки арматуры зачастую из-под бетона выпускают 3-4 отрезка стальной проволоки, которой перевязывают первый ряд кладки кирпича и тело подушки. Чаще всего опору выкладывают размером в полтора кирпича, на высоту 60-70 см. Если требуется большая высота, в основании столбчатого элемента укладывается бетонный блок, и только потом выкладывается кирпич.

Заключение

После нанесения гидроизоляции и выполнения отсыпки мелкозаглубленного столбчатого фундамента верхнюю поверхность опорных элементов подрезают по высоте так, чтобы разница между опорами составляла не менее 1-2 мм. Чаще всего мелкозаглубленный столбчатый фундамент обвязывается деревянным брусом или литым железобетонным ростверком. При этом следует помнить, что в случае изготовления ростверка и опор мелкозаглубленного фундамента из железобетона сначала необходимо выполнить перевязку арматуры, и только потом опалубка столбов и ростверка одновременно заполняется бетоном на всей мелкозаглубленной конструкции.

bouw.ru

Незаглубленный столбчатый фундамент | Подземная часть

Незаглубленный столбчатый фундамент допускается делать для легких зданий на сильно вспучиваемых грунтах. Все глинистые грунты, которые способны удерживать влагу и при замерзании увеличиваться, создают дополнительное боковое давление на фундамент. Кроме того, такая подземная деформация может привести к выталкиванию фундамента наружу.

Конечно, надо понимать, что самостоятельно принять решение о строительстве такого фундамента сложно. Нужен анализ хороших специалистов. Ведь успешное строительство всего здания зависит от устойчивости и прочности фундамента.

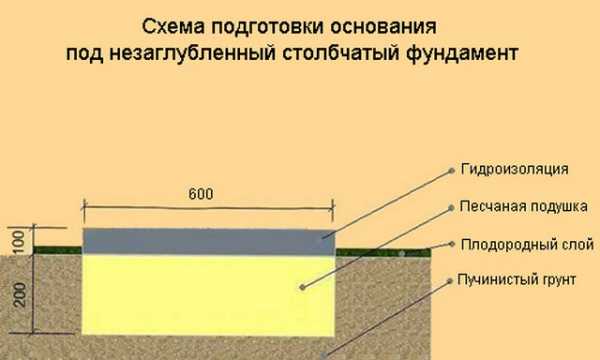

Для того, чтобы такой фундамент служил надежной опорой для здания необходимо соблюдать ряд условий. Во-первых, незаглубленный столбчатый фундамент закладывают не больше чем на 20-30 см в землю. Во-вторых, необходимо спланировать и установить хорошую систему ливневой канализации и дренажной системы, для отвода лишней воды.

Область применения незаглубленного столбчатого фундамента

Обычно такой фундамент нецелесообразно и даже опасно строить под жилые здания. Хотя, встречаются и такие варианты, правда при этом необходимо отрыть дополнительное количество земли из-под будущего фундамента и заменить его песчаным не вспучиваемым грунтом.

Без дополнительных мер, положение фундамента в зоне сезонного промерзания на глинистых грунтах возможно для очень легких сооружений, таких как баня, деревянный или щитовой дом, летняя закрытая кухня из легких конструкций, сарай или склад.

Для больших жилых домов, незаглубленный столбчатый фундамент используют только под бревенчатые сооружения. Система установки такого фундамента достаточно проста и может значительно снизить бюджет всего строительства. С шагом 1-2,5 метра устанавливают столбы, определенного сечения, которые потом объединяются ростверком в цельную конструкцию.

Виды незаглубленного столбчатого фундамента

Сами столбы необходимо правильно разместить под несущими стенами. Надо обязательно установить их по все углам здания, а также на пересечении стеновых элементов. Особое внимание уделите местам, где действует дополнительная нагрузка.

Материал, который используется для незаглубленного столбчатого фундамента может быть разным. Это монолитный железобетон, бетонные блоки, металлические или асбестоцементные трубы, бутовый камень, даже дерево и кирпич.

Конечно деревянные опоры выполняют очень редко, так как у них пониженный срок службы, примерно 10-15 лет. Чаще всего такой фундамент устанавливают под летние беседки. Деревянные конструкции обязательно надо обработать специальными антисептиками, чтобы предотвратить гниение. Для гидроизоляции лучше всего использовать обмазочные материалы (битумная мастика).

Кирпич-железняк, который обжигается в печи используют для незаглубленного столбчатого фундамента чаще. Ширина одного столба выполняется не менее 0,38 метра. Не допускается использование силикатного или обычного керамического кирпича для создания столбчатого фундамента.

Самые популярные конструкции для незаглубленного столбчатого фундамента, это

блоки или монолитный железобетон. Такой вариант будет очень прочным и надежным при ширине столба не менее 0,4 метра.

Металлические и асбестоцементные трубы применяются как несъемная опалубка при строительстве столбчатого фундамента, так как внутрь полости вставляется арматурный каркас и производится заливка бетона.

При земляных работах, отрывая проемы для будущего столбчатого фундамента, необходимо ориентироваться на проектные решения, не допускать технологических отклонений в процессе работы. Верхний уровень незаглубленного столбчатого фундамента должен быть на одной отметке, для удобства выполнения ростверка, который поможет равномерно распределить нагрузку от здания.

И хотя незаглубленный столбчатый фундамент позволяет значительно сэкономить деньги при строительстве здания, его рекомендуется выполнять только на территории, где сезонное промерзание грунтов достигает 2 метров, так как использование обычной ленточной конструкции, при заглублении ниже отметки промерзания, считается нерентабельным.

В остальных случаях лучше всего опирать фундамент на основания, которые залегают ниже отметки промерзания грунта. Значительным минусом столбчатых фундаментов является то, что при такой конструктивной схеме, нельзя построить подвальное помещение.

© Статья является собственностью recenz.com.ua. Использование материала разрешается только с установлением активной обратной ссылки



Добавить комментарий

recenz.com.ua

Столбчатый, монолитный и ленточный незаглубленный фундамент

Незаглублённый фундамент делают обычно под легкими домами на пучинистых грунтах. Также возможно построить тяжёлый каменный дом на незаглубленном фундаменте при условии что грунты будут скальные или крупнообломочные. Делают этот фундамент с учётом того что при деформации не не повлияет на эксплуатационные качества дома и на его внешний вид. Такой фундамент может быть выполнен в виде столбчатого, ленточного и плитного фундаментов.

Столбчатый

Незаглубленный столбчатый фундамент делают обычно при строительстве небольших деревянных домов и бань. Возводят его на слабо пучинистых и непучинистых грунтах, а если грунты будут скальные то можно будет поставить на этот фундамент бревенчатый дом.

Столбчатый фундамент незаглубленный

Незаглубленный столбчатый фундамент располагают на расстоянии 1,5 — 2,5 метра друг от друга по всему периметру здания и под внутренними стенами, а также под углами здания и в местах соединения внутренних и наружных стен.

• Лучше всего в качестве столбчатого фундамента использовать фундаментные блоки. Под незаглубленный фундамент из блоков делается песчаная подушка на которую будут укладывать блоки, а на них гидроизоляцию. Если фундамент выполнен из керамзитобетонных блоков то их нужно полностью покрыть битумной мастикой так как они могут сильно переувлажняться, а при замерзании влага разрушит блок.
• Также можно делать столбчатый фундамент из стеновых блоков, из кирпичей, из бетона и из пескобетона. Однако нельзя применять на пучинистых грунтах при строительстве столбчатого фундамента силикатные и керамические кирпичи так как у них низкая морозостойкость.
• На скальных грунтах фундамент может выполняться из бута скреплённого песка цементным раствором. Такой фундамент делается прямо на грунт из которого предварительно удалили землю.

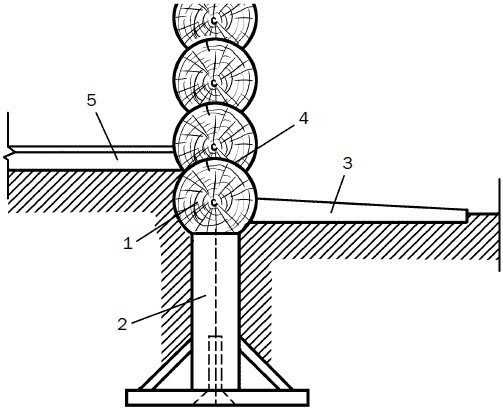

• Иногда делают столбчатый фундамент из комлевой части дуба или сосны. Диаметр этих брёвен должен быть не меньше 30 см. Брёвна устанавливаются строго вертикально в заранее выкопанные ямы и заливаются бетоном. Но такие опоры долго не прослужат, поэтому для увеличения срока службы брёвна пропитываю отработанным маслом или обрабатывают дёгтем.

Между фундаментом и стеной дома нужно обязательно сделать гидроизоляционный слой для того чтобы вода поднявшаяся за счёт капиллярного свойства по структуре кирпича, бетона или дерева не попала на стену и не образовалось очагов плесени и гнили. Обычно гидроизоляцию делают из рубероида, толи или битумной мастики. Подпольное пространство необходимо закрыть, а для этого делают забирку. В районах с повышенной влажностью забирку делают из влагостойких материалов таких как специальные фасадные панели, морозостойкий пластик, цементно-стружечные плиты, металлические или асбестоцементные листы.

Плитный

Незаглубленный монолитный фундамент делают обычно под небольшие и лёгкие дома и строения, а также жёсткие каменные сооружения которые будут усиливать жёсткость монолитной плиты на изгиб. Большие дома могут создать в монолитной плите большое напряжение и в результате плита может разрушиться. Возводят его на просадочных слабых грунтах, в условиях вечной мерзлоты и на пучинистых грунтах.

Незаглубленный монолитный фундамент

Монолитная плита делается прямо на поверхность почвы и при изменении климатических условий будет как бы плавать по почве. Обычно фундаментная плита выполняет в доме роль пола первого этажа и поэтому может возникнуть неравномерное промерзание грунта под плитой. Под центром плиты грунт будет теплее чем у края плиты и тем самым получается как бы провал под плитой. Такой провал может достигать 15 см и поэтому фундаментная плита должна обладать хорошей жёсткостью на изгиб, а это достигается хорошим армированием и увеличением толщины плиты. Но этого можно избежать проложив между фундаментной плитой и грунтом утеплитель. Сначала на грунте делается песчаная подушка толщиной 30 см, а на неё укладывается утеплитель например пенополистирол толщиной 15 см. Утеплитель значительно уменьшит теплообмен между зданием и грунтом и поэтому грунт будет промерзать равномернее и уменьшится вероятность появления провалов под плитой.

Ленточный

Возводят ленточный незаглубленный фундамент на пучинистых грунтах или на слабо просадочных грунтах. Делается ленточный фундамент незаглубленный на поверхности грунта в виде ячеек под домом. Такой вид фундамента имеет высокую жёсткость на изгиб.

Фундамент ленточный незаглубленный

Работает такой фундамент как фундаментная плита но при его изготовлении требуется меньше арматуры и бетона чем при изготовлении плиты. Но делать незаглубленный ленточный фундамент достаточно сложно, а доски для опалубки не в каждом регионе можно найти. В последнее время строители используют несъёмную опалубку из экструдированного пенополистирола. Так как опалубка не снимается то она играет роль теплоизоляции фундамента. Перед созданием фундамента нужно не забыть про коммуникации и сделать для них проходы.

Похожие записи:

fundamentpod.ru

Мелкозаглубленный столбчатый фундамент своими руками: технология заложения

Всем известно, что строительство дома всегда начинается с фундамента. Обычно выбор падает на плиточное или ленточное основание, а другие виды основ оставляют без внимания. И напрасно, ведь сложно отыскать более простой и не затратный вариант, чем столбчатый фундамент мелкого заложения. На первый взгляд он может показаться замысловатым и неустойчивым, но если возводить мелкозаглубленный столбчатый фундамент своими руками, руководствуясь всеми правилами, основание будет очень прочным и прослужит долгие годы.

Столбчатая основа, ее достоинства и недостатки

Что такое столбчатое основание? Это находящиеся в земле опорные столбы, верхушки которых выступают над уровнем почвы. Каждая опора – это своеобразный мини-фундамент.  Чаще всего их верхние части соединяют в крепкий каркас – это добавляет конструкции надежности и помогает правильно распределить вес.

У данного типа фундамента есть множество достоинств:

• для его закладки не требуется много времени;
• не придется приобретать дополнительные инструменты;
• нет нужды в проведении большого количества земляных работ;
• фундамент способен выдержать любые климатические условия, в частности резкие перепады температур;
• существует возможность изготовить его самостоятельно без помощи специалистов;
• на строительных работах можно неплохо сэкономить.

Есть у столбчатого основания и недостатки, о которых стоит упомянуть:

• на ремонт, если он нужен, тратится много сил, времени и денег;
• нет смысла устанавливать подобный фундамент на заболоченных и рыхлых грунтах – конструкция выйдет ненадежной и шаткой.

Разновидности столбчатых фундаментов

Существует большое количество типов столбчатых оснований мелкого заложения. В зависимости от материалов, из которых они изготавливаются, фундаменты бывают:

• Деревянными. В прошлом их нередко возводили, но в современном мире такие основы почти не используют – закладка выходит дорогостоящей, а сама конструкция не отличается долговечностью.
• Бетонными, либо железобетонными. Сейчас находятся на пике популярности. Основы из цемента с арматурным каркасом являются недорогими, надежными и простыми в выполнении.
• Кирпичными. Самые доступные по цене, но для их установки приходится тратить слишком много сил.

Существует классификация по форме опор, они бывают:

• Квадратные;
• Круглые;
• Прямоугольные;
• В форме усеченного конуса или пирамиды (если имеют расширяющуюся к низу конструкцию).

Самостоятельный монтаж столбчатой основы от «а» до «я»

Самостоятельно заложить столбчатый фундамент, особенно мелкозаглубленный, не составит особого труда. Но усилия приложить стоит, ведь от правильного монтажа основы зависит дальнейшая судьба всего здания, а ремонт данного типа фундамента обойдется в приличную сумму.

Несколько несложных шагов, и результат не заставит себя ждать:

Шаг 1. Перед работой нужно подготовить участок – очистить его от растительности и немного разровнять почву.

Шаг 2. Наносится разметка. Очень важно сверяться с проектом. Столбы должны будут находиться конкретно под углами постройки, а также в точках пересечения и соединения стен. Центральные оси столба и стены, опирающейся на него, обязаны совпадать. Общая сумма опор и их местоположение вычисляют относительно нагрузок и несущих способностей почвы.

Шаг 3. Выкапываются углубления для опор. Если столбы цельные, то ямы роют в соответствии с их размерами и формами, при этом учитывается несъемная опалубка. Если опоры делаются из кирпича – выкапываются более широкие углубления. Глубина ям зависит от уровня промерзания почвы.

Шаг 4. Готовится подушка под столбы. На дно ямы сыпется щебенка или песок, далее их утрамбовывают и сверху укладывают лист гидроизоляции (рубероид), чтобы во время бетонирования смесь не стекала вниз.

Шаг 5. Начинается установка опалубки. Стены ее стоит защитить гидроизолирующим материалом. После этого внутри устанавливается арматурный каркас, который изготавливается из металлических прутов, объединяемых проволокой. Если планируется скрепление опор ростверком, важно позаботиться об увеличении арматурного скелета столбов, чтобы соединить его с арматурой такого основания.

Шаг 6. Делается бетонная заливка. Смесь укладывается вплотную, для лучшего эффекта нужна утряска вибратором через каждые 20 см.

Шаг 7. После полного высыхания бетона, его верхняя часть покрывается гидроизоляцией. Если в планах есть скрепление столбов цельным бетонным основанием, стоит пропустить этот шаг (гидроизоляция укладывается уже после изготовления ростверка).

Что нужно знать о строительстве столбчатых основ мелкого заложения

Факты, которые помогут в возведении качественной основы:

• Лучше всего для постройки столбчатого фундамента подходит теплое время года – лето. В крайнем случае – начало осени. Незастроенное основание, возведенное на сырой почве и брошенное на время холодов, может повредиться – столбы осядут и начнут деформироваться.
• Если фундамент строится на деревянных столбах, выкапываются ямы, в них ставятся опоры, а их основание заливается бетонной смесью. Каждый деревянный столб предварительно обрабатывается от влаги и паразитов.
• Столбчатому фундаменту мелкого заложения не требуется утепление по периметру, так как он располагается в месте промерзания грунта. Промерзание земли с внешней и внутренней стороны будут балансировать друг друга, а потому риск смещения столбов сведется к минимуму. Лучше сконцентрироваться на утеплении пола на первом этаже.

Не повторять дома: ошибки при строительстве столбчатого фундамента

Некачественная закладка основания влечет за собой многие проблемы: осадку столбов, эрозию и т.д. Это может привести к разрушению всей постройки. Чтобы избежать неприятных неожиданностей, стоит помнить о самых распространенных ошибках, которые допускаются непрофессионалами, и не повторять их. Стоит избегать:

• Неправильного расчета нагрузки;
• Ошибок в вычислении глубины при возведении основы;
• Применения некачественных стройматериалов;
• Применения стройматериалов после окончания их срока годности;
• Укладки опор на разной глубине;
• Неправильного определения типа грунта на участке.



В качестве вывода можно сказать, что столбчатый фундамент мелкого заложения – отличный вариант для собственноручной постройки. Он прост в исполнении, для его монтажа не требуются специальные навыки и крупные финансовые вложения, к тому же возвести его можно за пару дней. Качественно сделанное столбчатое основание выдержит любые нагрузки и станет надежной опорой для здания.

Видеоматериал:

stroimtovarishi.ru

Незаглубленный фундамент на песчаной подушке

Незаглубленный фундамент — особенности его конструкции

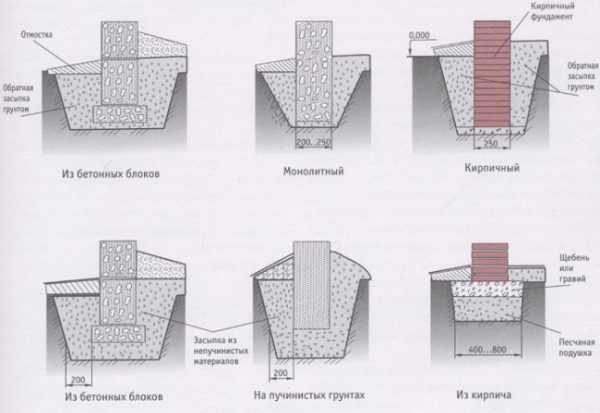

Схема строения незаглубленного (мелкозаглубленного) фундамента

На данный момент самые распространенные и популярные фундаменты – это ленточные, столбчатые, столбчатые с армированием, плитные. Ленточный фундамент можно встретить при строительстве больших и малых частных домов, промышленных и административных объектов. Также он популярный по другой причине – сделать его можно своими руками без использования механизированной техники.

Особенность такого фундамента в том, что он строго повторяет контуры всех несущих стен, поэтому масса конструкции равномерно распределяется по всей площади основания. Незаглубленный фундамент можно сделать с бетонных или железобетонных блоков, бутового камня, реже кирпичной кладки.

Где можно встретить ленточные фундаменты, дренаж при строительстве

Он используется при сооружении домов всех типов и высотности. Монолитный фундамент – это одна с немногих конструкций, способна выдержать массу бетонных и кирпичных несущих стен, но закладывать его нужно значительно ниже глубины промерзания грунта.

Также он используется в плотных и пучинистых грунтах с высокой влажностью или наличием подземных грунтовых вод. Для долговечной службы и для препятствования проникновения воды внутрь конструкций, в частности в подвал, используется также дренаж.

Сделать его своими руками не составит труда, но нужно знать и понимать технологию и правила строительства дренажной системы, особенно при строительстве на пучинистых грунтах.

Также ленточный фундамент необходимо использовать при строительстве домов на склонах, где есть боковое давление грунта и возможно смещение рыхлых пород.

Наиболее эффективный способ нейтрализовать побочные эффекты от воздействия грунта – это использовать монолитные бетонные конструкции, жестко соединенные между собой арматурой и бетонным раствором.

Такой фундамент – это оптимальное и, пожалуй, единственно правильное решение при строительстве тяжелых каменных и бетонных домов на слабых грунтах. Также это единственный тип фундамента, который используется при обустройстве подвалов и цокольных этажей, расположенных ниже уровня поверхности грунта.

Есть два ключевых вида ленточных фундаментов:

Разновидности ленточных фундаментов, включая песчаную подушку

• Незаглубленный фундамент. Он используется при строительстве частных домов с высотой в несколько этажей.
• Заглубленный фундамент с глубиной залегания до 1,5 метра. Эта конструкция незаменима при возведении больших и массивных зданий, а также высотных конструкций.

Ленточный фундамент практически всегда используется на песчаных и глинистых пучинистых почвах, которые подвержены сезонным смещениям. Если его использовать на грунтах, насыщенных водой, тогда максимально допустимая высота здания не должна превышать несколько этажей, а конструкция должна быть рамного типа с жесткими соединениями всех несущих блоков.

О незаглубленном фундаменте: виды и особенности

Учитывая, что используется он на пучинистых почвах, под каждый конкретный грунт его нужно подбирать индивидуально. Ведь тут учитывается сезонная деформация и расширение почвы через промерзание, насыщенность водой при летних ливнях, а также степень поглощения воды.

И также стоит учитывать, что многие начинающие строители не имеют много денег для использования механизированной техники, поэтому они желают его построить своими руками.

Монолитный ростверк своими руками

Это конструкция ленточного типа, сводится на поверхности грунта, под нижней кромкой фундамента предусматривается дренаж, а в конструкции предусматривается обязательное армирование. На ростверк не действует горизонтальное сезонное движение грунта, только вертикальное.

За счет массы конструкции, небольшие вертикальные подвижки грунта полностью компенсируются, а армирование равномерно распространяет нагрузки по всей площади.

Ленточный ростверк лежит на песчаной подушке, которую не составит труда смастерить своими руками. Можно использовать и другой тип подушки, но материал не должен иметь высокую степень пучинистости и подверженности климатическому воздействию. Размеры конструкции подбираются под конкретные здания, пользуется популярностью при строительстве небольших домов, бань, гаражей и прочих строений.

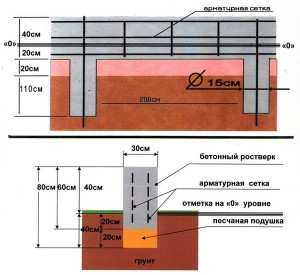

Монолитный ростверк на песчаной подушке (подсыпке) — спецификация к схеме расположения элементов монолитного ростверка

Расположение элементов монолитного ростверка

Ленточная сборная монолитная конструкция серии 20

Глубина закладывания такого фундамента составляет до 40 см, бетонные блоки ложатся на песчаную или иную подушку. При строительстве используется бетонный раствор, который заливают на глубину до 20 см, также тут используется армированная лента для увеличения жесткости конструкции. Армирование используется в тех случаях, когда строительство проводится на пучинистых грунтах с возможностью вертикального и горизонтального смещения.

Чтобы устранить попадание воды с грунтовых или дождевых систем, рекомендуется выполнить трубный дренаж на уровне 40 см и ниже.

Надземная часть формируется с бетонных блоков, которые имеют размеры 20х20х40 см. Таким образом, создание такого фундамента условно делится на две части: монолитную и блочную.

Монолитно-ленточная основа серии 20 отличается от сборной конструкции способом выполнения. Тут также используется дренаж ниже уровня основания, он используется на пучинистых грунтах, но тут сначала прокладывается армированная лента, а уже потом происходит заливка бетоном. Его можно соорудить своими руками, стоимость конструкции относительно недорогая, долговечность и отсутствие влаги обеспечивается дренажной системой.

Незаглубленный фундамент этого типа имеет жесткую горизонтальную железобетонную раму, которая гасит неравномерную деформацию грунта. Такой тип монолитного фундамента часто используют при строительстве одноэтажных зданий с натурального бруса с верандами и террасами. Дренаж делать обязательно, если грунт насыщен водой или поблизости есть искусственный или природный водоем выше уровня фундамента сооружения.

Ленточная конструкция серии 60

Устройство монолитного железобетонного ленточного фундамента по этапам

Такой тип фундамента закладывается на глубину до 60 см, имеет различные размеры блочной конструкции. Тут также используется песчаная подушка и дренаж, траншея заливается на глубину 60 см бетоном и дополнительно равномерно укладывается армированная лента.

Траншею можно сделать механизированным способом, а заливку своими руками. Только нужно помнить о больших объемах бетона и равномерной заливке конструкции. Подземная часть отличается большой массивностью и жесткостью, поэтому идеально подходит для пучинистых рыхлых грунтов с большой глубиной промерзания.

Но, чем глубже заложен фундамент, тем важнее сделать качественную гидроизоляцию основания, вплоть до секционного трубного дренажа с решетками и фильтрами. Популярность такого основания в том, что сделать его своими руками можно любых размеров, а используется он больше при строительстве частных домов высотой до 2-3 этажей, где используются легкие строительные материалы.

Монолитный ленточный фундамент серии 80

Он также используется на пучинистых грунтах, глубина монолитной части 80 см. тут также используется бетонное армированное основание, только такой тип фундамента рекомендуется использовать в грунтах с высокой влажностью, ведь дренаж тут обязателен. Своими руками сделать его довольно тяжело, ведь нужно выкопать глубокую траншею, использовать огромное количество бетона и арматуры.

Но монолитное основание стойкое к любым сезонным климатическим изменениям, его легко гидроизолировать, он стойкий также к вертикальным смещениям грунтов. Это идеальное решение при возведении зданий на пучинистых грунтах с высокой глубиной промерзания.

Монолитный усиленный ленточный фундамент своими руками

Этот тип фундамента отличается высокой прочностью через использование армированной конструкции по всей высоте бетонной ленты. Также он имеет большую площадь подошвы, рассчитан на огромные вертикальные и горизонтальные нагрузки со стороны грунта и самой конструкции сооружения. Сделать его своими руками очень сложно, тут используется различная механизированная техника. Металлический каркас ленточного фундамента состоит с 6-8 ниток, соединенных между собой методом сварки.

Также можно использовать каркасный тип армирования. Это основание действует по принципу плавающей плиты, поэтому популярный в сейсмоактивных районах. Используется для строительства сооружений на сложных с точки зрения смещения грунтах: глинистых, песчаных, рыхлых и пористых.

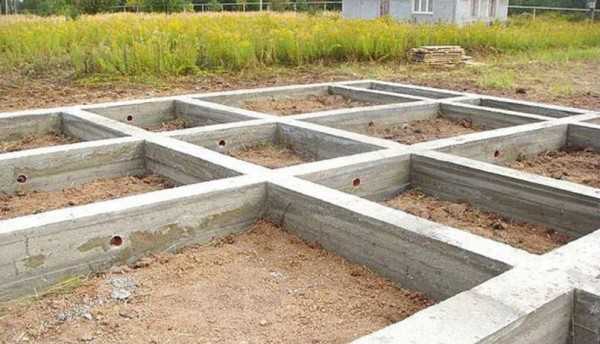

Ленточный незаглубленный фундамент своими руками

Отличительной особенностью ленточного незаглубленного фундамента в том, что он сооружается на грунте без заглубления, в отличие от других видов. Такой тип фундамента подходит исключительно для небольших легких деревянных строений. Хотя его и применяют для постройки домов для постоянного места жительства, но все же, в виду ряда ограничений для его использования, в основном на нем возводят нежилые постройки, такие как хозблоки например.

О том, как залить фундамент другого типа, вы можете прочитать в одной из моих статей, сегодня же поговорим конкретно о незаглубленном фундаменте.

Лента незаглубленного фундамента устраивается на «не плывучих» грунтах, на песчаную подушку толщиной 20-40 см. желательно под всеми стенами, крыльцом, верандой и другими пристройками к строению.

В прочности ленточный незаглубленный фундамент сильно уступает другим ленточным видам фундамента, поэтому использовать ее для стен длинной более 5-7 метров крайне нежелательно. Если стена дома, например, будет более 7 метров, то не исключено, что такая лента не выдержит неравномерной усадки и рано или поздно ее разорвет.

Во-первых, это происходит из-за нехватки жесткости ленты, вот например, возьмем мелкозаглубленный фундамент, у него в среднем ширина ленты 40см, глубина заложения – 40-60см, выступающая над землей часть (цоколь) – 30-40см. Итого мы получаем размеры такой ленты 40 на 80-100 см. В нашем же случае высота ленты в среднем будет около 60см при ширине 30-40см. как видно, жесткость такой ленты будет меньше. Единственным положительным качеством перед ленточным мелкозаглубленным фундаментом является то, что сила пучения на боковые стенки незаглубленной ленты не действует, а песчаная или песчано-гравийная подушка сводит к минимуму действие сил пучения на подошву.

Подготовка к заливке ленточного незаглубленного фундамента своими руками

На данном этапе строительства все очень просто, после разметки выкапываем траншею под всеми будущими стенами дома шириной, равной ширине нашего фундамента. Затем необходимо заместить выкопанный грунт песком, либо песчано-гравийной смесью. Другими словами, необходимо выкопанную траншею полностью засыпать песком или ПГС с обязательной утрамбовкой.

После того как подушка утрамбована, необходимо соорудить опалубку для последующей заливки.

Сооружать опалубку необходимо сразу на всю высоту заливки бетона, так как лента обязана быть монолитной. Ленточный незаглубленный фундамент не терпит холодных швов, и каждый такой шов снижает и так не высокую его прочность.

Сооружение опалубки для незаглубленного фундамента практически ни чем не отличается от ее сооружения для других видов ленточного фундамента. Стены опалубки необходимо жестко скрепить между собой, для того чтобы опалубку не раздуло при заливке или вибрировании. С особой осторожностью надо подойти к укреплению углов, так как здесь скапливается максимальное давление на опалубку.

Армирование незаглубленного фундамента своими руками

После сооружения опалубки необходимо создать каркас из арматуры, но перед этим рекомендую правильно рассчитать арматуру для фундамента .

Арматуру желательно использовать диаметром не менее 14мм, что бы усилить прочность на разрыв и излом. Минимальное безопасное расстояние от прута арматуры до стенки опалубки должно быть 5-7см. примерно такое же минимальное расстояние должно быть до арматуры от «пола» опалубки и от верхнего уровня заливки бетона.

Арматурный каркас с шагом 70-80см в местах стыковки арматуры должен быть связан вязальной проволокой. Сварной шов не желателен, так как он снижает прочность арматурного прута в местах сварки.

Думаю, что стоит сказать о том, что арматурные пруты не должны провисать, а сам каркас должен быть устойчив к напору бетона из миксера или из бетономешалки, смотря каким способом будете заливать.

Заливка ленточного незаглубленного фундамента своими руками

Итак, опалубка сооружена, арматурный каркас внутри нее связан. Теперь необходимо определиться с высотой ленты. Если у вас высота ленты равна высоте опалубки, то здесь мудрить ничего не надо, но если это не так, то для того, чтобы верх ленты был более или менее по уровню необходимо на углах поставить с помощью нивелира, либо гидроуровня отметки. После чего хотя бы натянуть веревку между отметками.

Теперь заказываем бетон и начинаем заливать. Заливать необходимо в разные места опалубки при возможности, а не пытаться из одного угла «протянуть» по всему периметру.

Бетон необходимо выровнять по уровню опалубки или ваших меток и провибрировать вибратором. Если достать вибратор нет возможности, можно попробовать выгнать воздух «дедовским» методом, постукивая (без фанатизма) по опалубке молотком по всему периметру. После нескольких легких ударов вы заметите, как бетон начнет усаживаться на свое место (поверхность начинает выдавливать пузыри воздуха).

Если все же Вы заливаете бетон своими руками, с помощью бетономешалки, необходимо строго соблюдать состав и пропорции бетона для фундамента. и только тогда у вас получиться прочная и надежная опора для всего дома.

Особенности ленточного незаглубленного фундамента

При строительстве дома на пучинистом грунте лучше использовать ленточный незаглубленный фундамент. Конечно, в этом случае дом должен быть малоэтажным и из максимально легких материалов. Если дом будет стоять на скальном грунте, с применением незаглубленного ленточного фундамента можно возводить кирпичные и каменные дома.

Ленточный незаглубленный фундамент имеет несколько вариаций: в виде решетки, монолитной плиты и столбчатый.

Незаглубленный ленточный идеально подходит при строительстве на пучинистом грунте малоэтажного дома из легких материалов.

Разберем все виды, для каких строений его можно использовать и как заливать его своими руками без помощи специалистов.

Столбчатый вид

Столбчатый вид незаглубленного фундамента используется в основном для небольших щитовых или деревянных домов, хозяйственных построек и бань, которые строятся на слабопучинистых грунтах. Столбчатый с использованием коротких опор, расположенных на расстоянии 2 – 3 метра, применяется довольно часто. Иногда строительные компании, занимающиеся постройкой деревянных домов, облегчают себе жизнь, обходя проблемы, связанные с заливкой, и кладут фундаментные блоки, на которых впоследствии возводят дом.

Поэтому, научившись своими руками заливать ленточный фундамент, можно избежать некачественных работ строителей.

Схема незаглубленного ленточного фундамента.

1. Чтобы снизить пучение грунта и его негативное влияние на дом нужно заменить пучинистый грунт на песчаную подушку.
2. Материалом для опор могут служить как стеновые, так и блоки.
3. Опоры могут быть в виде кирпичной кладки либо изготовленные из бетона. Стоит запомнить, что нельзя использовать в фундаменте силикатные кирпичи или керамические с низкой степенью морозостойкости.
4. Если грунт скальный, то опоры могут устанавливаться прямо на жесткие и максимально устойчивые его фрагменты, но для начала стоит удалить слабые составляющие. Также в качестве опоры можно использовать бут и пескоцементный раствор, которые обеспечат монолитность самих опор и основания.
5. В некоторых случаях можно использовать деревянные опоры. Для этого берут комлевую часть дубовых либо сосновых бревен, диаметр которых 25-30 см. Чтобы повысить устойчивость такой опоры, нужно под бревна вырыть яму, залить ее бетоном слоем в 15 см и него погрузить саму опору.

Конечно, деревянная опора имеет серьезный недостаток – недолговечность. Срок ее эксплуатации не более 12 лет. Но можно повысить время ее службы, для этого древесину обугливают на небольшом огне, а далее пропитывают дегтем либо отработанными маслами.

Инструменты для работы

Устройство ленточного фундамента.

Что касается необходимых инструментов, то это:

• уровень;
• строительная нить;
• лопата;
• перфоратор;
• молоток;
• строительная тачка;
• рулетка;
• бетоносмеситель.

Читайте также: Устройство бетонной подготовки под фундамент

Рекомендации и нюансы

Создавая фундаментные опоры, нужно не забывать про гидроизолирующие мероприятия, которые защитят строение от грунтовых вод. Вода очень быстро поднимается по структуре дерева, бетона, создавая очаги гниения и плесени.

Гидроизоляция – обязательное условие постройки ленточного фундамента.

1. Гидроизолирующее покрытие (им может быть битумная мастика, рубероид, стеклоизол и т. д.) на стыке дома и фундамента должно быть обязательно.
2. При использовании керамзитобетонных блоков, слабых по морозостойкости, снаружи их следует обработать битумной мастикой. Это позволит избежать увлажнения блока и поможет высушить его, если влаги не удалось избежать.
3. Если вы делаете опору для дома своими руками, то следует знать, что большое расстояние между опорами (более 2,5 метра) приведет к большой нагрузке на каждую из них. Это прямой путь к разрушению древесной структуры. Поэтому нижний венец дома лучше сделать из бруса или бревна с большим поперечным сечением износостойких пород дерева (лиственница или дуб).
4. Планируя создание ленточного незаглубленного фундамента, нужно учесть конструкцию забирки, которая будет закрывать подпольное пространство. Нижняя часть дома подвергается большой влажности, поэтому выполнение забирки должно осуществляться из влагостойких материалов. Металлические либо асбоцементные листы, морозостойкий пластик, декоративные панели для фасадов, закрепленные к стене или же к венцу дома, – самые подходящие варианты.
5. Длина опор определяет, насколько высоким будет венец дома. Если сделать столбы короткими, то венцы и нижняя часть дома будут гнить, что приведет постройку к аварийному состоянию. Максимально высокая опора позволит создать наиболее комфортные условия для деревянной конструкции, но в этом случае возникает несколько проблем, связанных с пучинистыми явлениями грунта.
6. Если грунт под строящимся домом пучинистый, а подпол утеплен, то вокруг дома образуются незамерзшие отверстия грунта. При замерзании пучинистый грунт будет увеличиваться в объемах.
7. На таком грунте может произойти горизонтальное смещение до 15 см. Движение грунта может опрокинуть как высокие столбы, так и армированные ленты незаглубленного фундамента. Чтобы исключить возможность опрокидывания опорных столбов, лучше сделать песчаную подушку, которая нейтрализует смещение грунта рядом с опорами. Последние же должны быть максимально устойчивыми, не следует их делать очень высокими.
8. Есть еще одно мероприятие, позволяющее мерзлому грунту не менять резко глубину рядом с опорами. Для этого на зиму нужно закрывать продухи в цокольной части постройки, в этом случае продольное пространство не будет сильно промерзать. Также в зимнее время не стоит убирать снег до самой земли рядом с домом.

Процессы, происходящие в пучинистом грунте, не только «раскачивают» опоры, но и неравномерно поднимают и опускают их, напрягая при этом конструкцию дома. В деревянных домах это приводит к перекосам оконных рам, дверных косяков, проблемам с крышей. В каменных или кирпичных домах появляются трещины в стенах, которые ни один ремонт не возьмет. Что можно посоветовать в данном случае? Самое главное – тщательное утепление полов, тогда грунт, находящийся непосредственно под домом, будет промерзать в равной степени с землей вокруг дома. Это максимально подавит пучинистые явления. Стоит свести к минимуму и возможность увлажнения грунта рядом с домом, для этого нужно организовать водоотвод с крыши и обустроить снегозадержание.

Читайте также: Возведение стен из газобетона

Монолитная плита

Незаглубленная монолитная плита используется в качестве фундамента при строительстве небольших зданий на сильнопучинистых и слабопросадочных грунтах. Данный фундамент целесообразнее использовать для легких построек, которые не будут создавать большого давления на плиты, либо для каменных конструкций, в этом случае стены усилят изгибную жесткость плиты. Собираясь класть монолитные плиты своими руками, стоит отталкиваться от вида грунта. Фундамент, уложенный на пучинистый грунт, будет плавать (подниматься, опускаться) при смене климатических условий.

Чтобы этого не произошло, плита должна быть максимально жесткой на изгиб, также иметь хорошую строительную толщину и армирование.

1. Самый распространенный вид незаглубленного фундамента – это тот, при котором между плитой и грунтом укладывается слой утеплителя (например, пенополистирол толщиной 15 см). Это позволяет уменьшить потери тепла через полы и исключить провалы грунта, связанные с разной температурой под домом и вокруг него.
2. Делая такой вид ленточного незаглубленного фундамента своими руками, стоит помнить, что утеплитель нужно укладывать на слой из крупнозернистого песка, толщина которого должна быть не менее 30 см.

Плюсы и минусы ленточного незаглубленного основания

Плюсы незаглубленного ленточного:

1. Ленточный незаглубленного типа – экономичное решение. По сравнению с заглубленным видом основания он в 2 раза дешевле.
2. Возможность создания фундамента своими руками благодаря меньшему фронту работ.
3. Незаглубленный фундамент позволяет сделать под домом небольшой подвал, к тому же пучинистые явления грунта в данном случае малозаметны.

1. Данный вид хорош лишь при заложении его на слабовспучиваемых грунтах и при условии, что уровень грунтовых вод максимально низкий. В остальных случаях лучше применять свайный фундамент.
2. Ленточный может треснуть, если возвести его на нестойком или на неравномерно поднимающемся зимой грунте.
3. На таком фундаменте можно строить лишь легкие по конструкции дома. Двухэтажные кирпичные дома можно ставить лишь на непучинистом грунте.

Чтобы сделать данный вид своими руками, особых навыков не требуется. Главное, чтобы возводимая конструкция и тип грунта подходили для этого фундамента.

Источники: http://fundamentclub.ru/lentochnyj/nezaglublennyj-fundament.html, http://postroj-sam.ru/fundament-doma/lentochnyj-nezaglublennyj-fundament-svoimi-rukami.html, http://1pobetonu.ru/montazh/lentochnyj-nezaglublennyj-fundament.html

1pofundamentu.ru

Столбчатый незаглубленный фундамент: преимущества, технология выполнения

Разумный выбор и расчет фундамента при строительстве дома позволяет без лишних материальных и временных затрат построить прочный дом, который будет служить долгие годы. В частном строительстве при определенных условиях отказываются от монолитного бетонного фундамента. Связано это не только с финансовыми затратами при обустройстве, но и свойствами почвы, глубиной ее промерзания. Чтобы во время морозного пучения грунта, когда под домом образуется более теплая территория, фундамент не просел и по стенам не пошли трещины, выбирается столбчатый незаглубленный фундамент, позволяющий приподнять строение над грунтом и избежать смены напряжений в конструкции.

Столбчатый фундамент в виде деревянных стульев: 1 – бревенчатая стена; 2 – деревянный столб; 3 – отмостка; 4 – слой гидроизоляции; 5 – пол.

Схематически такой фундамент представляет собой опоры, прочно установленные непосредственно на грунт и связанные между собой ростверком. К незаглубленным также относятся плитный и решетчатая плита. Первый фундамент представляет собой плоскую бетонную плиту, второй очень напоминает ленточный с небольшим отличием: опорные, связанные внутри арматурой ленты располагаются в виде решетки, шаг которой выбирается при проектировании.

Критерии выбора типа незаглубленного фундамента

Реже всего фундамент, изготавливаемый своими руками, устраивается в виде решетки. Связано это с тем, что технология выполнения всего комплекса работ затратна по материалу для опалубки и времени на ее сборку. С другой стороны, внутренние полости забиваются утеплителем при строительстве, а иногда плиты пенополистирола могут выступать в качестве внутренней несъемной опалубки при заливке бетона. При устройстве фундамента своими руками, когда выбрана за основу монолитная плита или решетка, следует помнить о необходимости подведения к дому коммуникаций, как минимум канализации и водоснабжения, чтобы потом не нарушать целостность конструкции.

Схема устройства столбчатого фундамента.

Самый простой по технологии изготовления среди незаглубленных фундаментов — плитный, когда используется монолитная железобетонная плита. Последовательность его устройства: подготовить площадку, проложить слой гидроизоляции, затем слой армированного бетона. К недостаткам, которыми обладает плитный фундамент, можно отнести тот факт, что на глубоко промерзающих грунтах плита может быть подвергнута деформации из-за того, что под домом образуется теплая зона. Чтобы избежать этого, теплоизолирующий слой выкладывается таким образом, чтобы он защищал фундамент от промерзания, то есть выкапывается неглубокий котлован, выстилается утеплителем, например, плитами из пенополистирола. Площадь утепления должна быть такой, чтобы утеплитель выступал на некоторое расстояние за границы фундамента. Плитный незаглубленный фундамент хорошо себя ведет под неотапливаемыми строениями, такими как гаражи, сараи, беседки. В этом случае плита не деформируется.

Оптимальным выбором конструкции фундамента при прочих равных условиях является незаглубленный столбчатый. Разумеется, в том случае, когда под домом не планируется устройство подвала. Ниже приводится технология для столбчатого фундамента.

Перед тем как приступать к строительным работам, необходимо заранее, на стадии проектирования дома определить количество опор и место для каждой из них.

Если планируется вести строительство своими руками, опоры придется отливать на месте. Конечно, можно воспользоваться готовыми трубами или выложить их из кирпича, но основой, центром каждой опоры является столб армированного бетона, а асбестоцементные или металлические трубы выступают в роли несъемной опалубки.

Вернуться к оглавлению

Подготовка строительной площадки, материалов и инструментов

При помощи шпагата и колышков размечается площадка на местности. Отмечаются углы будущего дома, расположение несущих стен. Намечаются места установки столбов, максимальное расстояние между которыми не должно превышать 2,5 м. Хорошо, если разметка столбов производится сначала на плане дома. Точность разметки очень важна: опоры должны располагаться под всеми пересечениями стен. При устройстве решетчатого фундамента разметка производится строго в соответствии с чертежом дома, на котором внутренние стены уже привязаны к линиям фундамента. Следует обратить внимание, что разметка производится двумя параллельными бечевками с расстоянием между ними, равным толщине опоры.

Деревянный столбчатый фундамент. Вариант I: 1 – столб из бревна; 2 – гидроизоляция; 3 – бетонная опора; 4 – песчаная подушка. Вариант II: 1 – столб из бревна; 2 – гидроизоляция; 3 – скоба; 4 – деревянная опора; 5 – песчаная подушка.

Если в качестве основания строения выбрана плита, то подготавливаемая под нее площадка зачищается от верхнего слоя почвы полностью с запасом по длине и ширине не менее одного метра. Плита должна будет иметь песчано-гравийную подушку, выступающую за ее края.

По линиям проведения работ снимается верхний слой почвы до плотного основания. Бурятся или выкапываются неглубокие ямы под опоры. В ямах устраивается гравийно-песчаная подушка толщиной 10-20 см, которая тщательно утрамбовывается. Размеры каждого мини-котлована должны быть такими, чтобы без затруднений в них устанавливалась опалубка, то есть нужно предусмотреть не менее чем 10-сантиметровый промежуток между опорой и стенкой ямы.

На строительную площадку должны быть завезены следующие материалы:

• песок;
• цемент;
• щебень или гравий;
• арматура 14 мм;
• проволока для вязки;
• материал для опалубки;
• гидроизоляция.

В качестве материала для опалубки традиционно применяется доска 20-25 мм, конструкция устанавливается на песчано-гравийную подушку с небольшим зазором для того, чтобы часть бетона вытекла при вибрации, создав расширение для основания опоры. Если при заливке ростверка деревянной опалубке замену отыскать сложно, то опоры можно отливать в трубе из рубероида, сделанной своими руками.

Схемы видов столбчатых фундаментов.

В процессе разметки и устройства столбчатого фундамента понадобятся следующие инструменты и приспособления:

• лопата;
• строительный уровень;
• отвес;
• рулетка;
• трамбовка;
• вибратор;
• сварочный аппарат;
• бетономешалка.

Вернуться к оглавлению

Последовательность заливки фундамента

Устанавливается опалубка, проверяется на вертикальность и закрепляется. Подготовленная из арматуры и проволоки конструкция вставляется в опалубку таким образом, чтобы расстояние между арматурой и стенкой опалубки было не менее 5 см. Над уровнем опалубки арматура должна выступать минимум на 10-15 см. Впоследствии эти свободные концы послужат связкой для закрепления арматуры ростверка. Количество стержней арматуры — не менее трех. Достаточное поперечное сечение монолитной опоры — 40х40 см. Высота выбирается в индивидуальном порядке на стадии проектирования. Ростверк может практически лежать на земле, внешне напоминая ленточный фундамент, или поднят на целый м или более.

Схемы устройства незаглубленных фундаментных плит.

Если высота столбов не имеет особого значения для прочности здания, то верхняя площадка фундамента — ширина ростверка — не может иметь размеры меньшие, чем толщина предполагаемой стены. Поперечное сечение опоры может быть как квадратной, так и круглой формы.

Заливка бетоном производится послойно, не более 30 см высотой за один прием, с уплотнением каждого слоя вибратором. Приступать к устройству опалубки для ростверка можно только после того, как бетон полностью затвердеет. Опоры выводятся на одинаковый уровень посредством добавочного слоя цементно-песчаного раствора.

Начинается сооружение ростверка своими руками с приваривания его продольной арматуры к арматуре, выступающей из опор. Заливку всего ростверка необходимо произвести в один день, поэтому без бетономешалки или заказа необходимого количества готового бетона не обойтись.

Забирка пространства между опорами фундамента выполняется после того, как снята опалубка с ростверка, то есть примерно через месяц. Для того чтобы закрыть промежутки между опорами, можно использовать кирпич, дерево или более современные материалы. При устройстве своими руками забирки нужно не забыть о вентиляции пространства под домом. Фундамент под забирку не делается, достаточно ровной стяжки, которую можно положить сразу, не забыв уплотнить под нее грунт.

Вернуться к оглавлению

Преимущества и недостатки незаглубленных фундаментов

Цель, чаще всего преследуемая частным застройщиком, привыкшим делать все своими руками, это получение максимального качества при минимальных затратах. Незаглубленный фундамент, столбчатый, плитный или решетчатый, позволяет сэкономить не только на материалах, но и на сроках возведения.

Когда полностью соблюдается технология, столбчатый фундамент бывает не хуже, чем ленточный, особенно в местностях с глубоким промерзанием почвы.

Если имеется возможность, опоры можно не делать своими руками, а приобрести готовые. В настоящее время строительная промышленность выпускает готовые фундаментные блоки.

moifundament.ru

Незаглубленный столбчатый фундамент своими руками пошаговая инструкция

Незаглубленный ленточный фундамент своими руками

Использование незаглубленных ленточных фундаментов под легкие (деревянные, каркасные или других легких материалов) здания позволяет значительно снизить расходы как на стройматериалы, так и на выполнение работ по сооружению основания под дом.

Конструктивно такой фундамент представляет собой железобетонную ленту шириной 30-50 см и высотой 20-50 см уложенную на подушку из непучинистых материалов (песок, щебень, гравий, шлак или их смесь) без заглубления или с небольшим заглублением в неё. Оптимальным решением для устройства такой подушки является песчано-гравийная смесь (60% песка и 40% гравия). При этом подошва железобетонной ленты находится на уровне поверхности грунта. Лента незаглубленного фундамента устраивается под все несущие стены, наружные и внутренние.

Благодаря наличию подушки из непучинистого материала значительно уменьшается сила морозного пучения на основание такого фундамента.

Высота подушки, на который укладывается незаглубленный ленточный фундамент зависит от степени пучинистости грунта, уровня грунтовых вод и особенностей конструкции здания и может быть от 30 см до глубины промерзания грунта. Чем больше пучинистый грунт и чем тяжелее здание, тем больше должна быть подушка под фундамент. Ширина её должна быть в 1,5-2 раза больше ширины ленты.

Для того, чтобы предотвратить попадание атмосферной влаги в подушку с наружной части фундамента необходимо устроить отмостку шириной 75-80 см с гидроизоляцией её основания. Кроме этого, для того, чтобы уменьшить влияние морозного пучения грунта рекомендуют также делать теплозащиту основания отмостки и подошвы фундамента.

Рис.1 Незаглубленный фундамент в виде монолитной железобетонной ленты: 1 — лента; 2 — каркас жесткости из арматуры; 3 — песчано-гравийная подушка.

Незаглубленный ленточный фундамент может быть изготовлен в виде монолитной железобетонной ленты или же быть сборным, из готовых железобетонных блоков.

Устройство подушки незаглубленного фундамента

В том и другом случае сначала необходимо подготовить траншею для подушки, глубину и ширину которой необходимо рассчитать предварительно в соответствии с шириной ленты, весом дома, характеристиками грунта на участке и глубиной его промерзания. Для непучинистого грунта глубина траншеи и, соответственно, высота подушки может быть от 30 до 50 см, для слабопучинистого 50-70 см, а для пучинистого — более 70 см или на глубину промерзания. После этого траншея засыпается песчано-гравийной смесью или другим непучинистым материалом слоями 20-25 см с увлажнением и тщательной трамбовкой. После того как подушка готова приступаем к изготовлению железобетонной ленты. Как уже говорилось, она может быть монолитной или сборной.

В первом случае на готовую подушку укладывается опалубка из обрезных досок, фанеры или других материалов. Для предотвращения смещения опалубки при заливке бетона противоположные щиты опалубки вверху соединяются планками, а снаружи усиливаются упорами из брусков.

После того, как опалубка смонтирована в неё устанавливается армирующий каркас из арматуры диаметром 10-14 мм. Каркас обычно представляет собой два горизонтальных ряда арматуры, уложенных на разной высоте и связанных между собой специально изогнутыми хомутами или обрезками той же арматуры в горизонтальном и вертикальном направлении. Арматуру лучше соединять между собой не с помощью сварки, а используя мягкую стальную вязальную проволоку.

Заливка бетона

После того, как каркас изготовлен, осуществляется приготовление и заливка бетона. Бетон может быть приготовлен самостоятельно, с помощью бетономешалки или же быть заказан готовым, если есть такая возможность. Марка бетона должна быть не ниже М200.

Верхняя поверхность бетона по всей ленте должна находиться в одной горизонтальной плоскости – на одном уровне. Это необходимо контролировать с помощью водяного уровня или нивелира. Можно еще до заливки бетона сделать «закладные» из стержней арматуры, выставив их на одном уровне и при заливке бетона ориентироваться на них или же выставить соответствующим образом опалубку, чтобы её верхний край был на одном горизонтальном уровне и был равен необходимой высоте ленты.

В случае сборной ленты фундаментные блоки (обычно их сечение 25х40 см и длина 2-3 м) укладываются на подготовленную и выровненную подушку. Такие блоки, после установки, должны быть жестко соединены между собой посредством скруток или сварки. При установке блоков необходимо контролировать, чтобы их верхняя поверхность также находилась в одной горизонтальной плоскости.

Незаглубленный ленточный фундамент своими руками видео

Ленточный вариант незаглубленного фундамента

Фундамент называется незаглубленным, если его подошва располагается вровень с грунтом или выше. Такая конструкция не подвергается касательному воздействию морозного пучения. Поэтому при надлежащем устройстве основания она испытывает сравнительно небольшие деформации, возникающие вследствие промерзания грунта и его оттаивания.

Незаглубленный фундамент

Такой фундамент находит применение в качестве основы малоэтажных сооружений. Однако при строительстве на прочных грунтах скального и крупнообломочного типа он может использоваться и для возведения тяжелых каменных домов любой этажности.

Незаглубленный фундамент может быть устроен в виде столбов, ленты или плиты. Столбчатый обычно используется для небольших домов из щитов или дерева, хозяйственных построек, бань.

Плитный, который характеризуется очень большой прочностью и большими затратами на возведение, может использоваться на самых проблемных грунтах, в том числе в зоне вечной мерзлоты.

Чаще всего применяется ленточный вариант. Он может выполняться при возведении строений на сильнопучинистых и на просадочных грунтах.

Подушка под ленточный фундамент

На пучинистых почвах необходимы мероприятия по снижению уровня деформаций выпучивания до приемлемого уровня. Подушки из неподверженного пучению грунта, благодаря своим упругим свойствам, позволяют значительно уменьшить нормальные силы пучения, выталкивающие фундамент.

При устройстве подушек можно применять крупнозернистый и среднезернистый песок, котельный шлак, мелкий щебень, керамзитовый гравий, гравийно-галечную или песчано-гравийную смесь и другие несмерзающиеся материалы. Предпочтительным вариантом считается смесь из 40% гравия и 60% песка.

Толщина подушки определяется характеристиками грунта и составляет 10-50 см. На непучинистых грунтах под фундамент укладывается выравнивающая подсыпка.

Чтобы ограничить влияние промерзания грунта, рекомендуется под отмостку укладывать теплозащиту.

Варианты для деревянных построек

В зависимости от характеристик почвы, для деревянных зданий используются следующие варианты устройства ленточного незаглубленного фундамента:

Монолитный ленточный фундамент

На грунтах со средней и высокой пучинистостью ленточный незаглубленный фундамент должен функционировать как единая жесткая рама, которая перераспределяет деформации, возникающие в основании. Эти деформации могут возникать от пучения при промерзании почвы и от осадки при ее оттаивании. Стены каменного дома, например, кирпичного, усиливают изгибную жесткость ленты.

Незаглубленный монолитный ленточный фундамент должен иметь высоту 20-30 см и ширину 30-50 см. На него должны опираться все несущие стены.

Обратите внимание! Прежде чем начать возведение ленточного незаглубленного фундамента, необходимо сделать приямок и произвести разводку коммуникаций, располагающихся под домом (вывод канализационной системы и ввод водопровода). Когда основа дома будет готова, сделать это будет сложнее. Стенки приямка следует делать независимыми от ленты, чтобы обеспечить их свободные относительные перемещения.

Строительство незаглубленного фундамента производится с применением опалубки из досок. Арматура должна быть размещена в два слоя – вдоль верхней и нижней плоскостей ленты. Она должна быть объединена в единую систему с помощью скрутки.

Защита от воздействия влаги

Для защиты грунта в основании фундамента, а также стен возводимого строения от воздействия воды следует в процессе строительства провести гидроизолирующие мероприятия.

Вокруг дома устраивается система поверхностного дренажа. включающая отмостку и лотки. Они необходимы, чтобы отводить от дома дождевые и паводковые воды. Бетонную отмостку следует армировать дорожной сеткой.

На стыке стен с фундаментом устраивается гидроизолирующий слой, для чего может использоваться битумная мастика, толь, стеклоизол, рубероид и другие материалы.

Ленточный фундамент, монтируемый на поверхности грунта, обладает хорошими прочностными характеристиками. И при этом, требуя сравнительно небольших затрат, он позволяет существенно уменьшить стоимость строительства дома.

Подробная технология изготовления

Ленточный незаглубленный фундамент своими руками

Отличительной особенностью ленточного незаглубленного фундамента в том, что он сооружается на грунте без заглубления, в отличие от других видов. Такой тип фундамента подходит исключительно для небольших легких деревянных строений. Хотя его и применяют для постройки домов для постоянного места жительства, но все же, в виду ряда ограничений для его использования, в основном на нем возводят нежилые постройки, такие как хозблоки например.

О том, как залить фундамент другого типа, вы можете прочитать в одной из моих статей, сегодня же поговорим конкретно о незаглубленном фундаменте.

Лента незаглубленного фундамента устраивается на «не плывучих» грунтах, на песчаную подушку толщиной 20-40 см. желательно под всеми стенами, крыльцом, верандой и другими пристройками к строению.

В прочности ленточный незаглубленный фундамент сильно уступает другим ленточным видам фундамента, поэтому использовать ее для стен длинной более 5-7 метров крайне нежелательно. Если стена дома, например, будет более 7 метров, то не исключено, что такая лента не выдержит неравномерной усадки и рано или поздно ее разорвет.

Во-первых, это происходит из-за нехватки жесткости ленты, вот например, возьмем мелкозаглубленный фундамент, у него в среднем ширина ленты 40см, глубина заложения – 40-60см, выступающая над землей часть (цоколь) – 30-40см. Итого мы получаем размеры такой ленты 40 на 80-100 см. В нашем же случае высота ленты в среднем будет около 60см при ширине 30-40см. как видно, жесткость такой ленты будет меньше. Единственным положительным качеством перед ленточным мелкозаглубленным фундаментом является то, что сила пучения на боковые стенки незаглубленной ленты не действует, а песчаная или песчано-гравийная подушка сводит к минимуму действие сил пучения на подошву.

Подготовка к заливке ленточного незаглубленного фундамента своими руками

На данном этапе строительства все очень просто, после разметки выкапываем траншею под всеми будущими стенами дома шириной, равной ширине нашего фундамента. Затем необходимо заместить выкопанный грунт песком, либо песчано-гравийной смесью. Другими словами, необходимо выкопанную траншею полностью засыпать песком или ПГС с обязательной утрамбовкой.

После того как подушка утрамбована, необходимо соорудить опалубку для последующей заливки.

Сооружать опалубку необходимо сразу на всю высоту заливки бетона, так как лента обязана быть монолитной. Ленточный незаглубленный фундамент не терпит холодных швов, и каждый такой шов снижает и так не высокую его прочность.

Сооружение опалубки для незаглубленного фундамента практически ни чем не отличается от ее сооружения для других видов ленточного фундамента. Стены опалубки необходимо жестко скрепить между собой, для того чтобы опалубку не раздуло при заливке или вибрировании. С особой осторожностью надо подойти к укреплению углов, так как здесь скапливается максимальное давление на опалубку.

Армирование незаглубленного фундамента своими руками

Арматуру желательно использовать диаметром не менее 14мм, что бы усилить прочность на разрыв и излом. Минимальное безопасное расстояние от прута арматуры до стенки опалубки должно быть 5-7см. примерно такое же минимальное расстояние должно быть до арматуры от «пола» опалубки и от верхнего уровня заливки бетона.

Арматурный каркас с шагом 70-80см в местах стыковки арматуры должен быть связан вязальной проволокой. Сварной шов не желателен, так как он снижает прочность арматурного прута в местах сварки.

Думаю, что стоит сказать о том, что арматурные пруты не должны провисать, а сам каркас должен быть устойчив к напору бетона из миксера или из бетономешалки, смотря каким способом будете заливать.

Заливка ленточного незаглубленного фундамента своими руками

Итак, опалубка сооружена, арматурный каркас внутри нее связан. Теперь необходимо определиться с высотой ленты. Если у вас высота ленты равна высоте опалубки, то здесь мудрить ничего не надо, но если это не так, то для того, чтобы верх ленты был более или менее по уровню необходимо на углах поставить с помощью нивелира, либо гидроуровня отметки. После чего хотя бы натянуть веревку между отметками.

Теперь заказываем бетон и начинаем заливать. Заливать необходимо в разные места опалубки при возможности, а не пытаться из одного угла «протянуть» по всему периметру.

Бетон необходимо выровнять по уровню опалубки или ваших меток и провибрировать вибратором. Если достать вибратор нет возможности, можно попробовать выгнать воздух «дедовским» методом, постукивая (без фанатизма) по опалубке молотком по всему периметру. После нескольких легких ударов вы заметите, как бетон начнет усаживаться на свое место (поверхность начинает выдавливать пузыри воздуха).

Если все же Вы заливаете бетон своими руками, с помощью бетономешалки, необходимо строго соблюдать состав и пропорции бетона для фундамента. и только тогда у вас получиться прочная и надежная опора для всего дома.

Источники: http://www.postroj-dom.ru/fundament/190-nezaglublennyj-lentochnyj-fundament-svoimi-rukami.html, http://fundamentprofi.ru/vidyi-fundamenta/lentochnyij/nezaglublenniy, http://postroj-sam.ru/fundament-doma/lentochnyj-nezaglublennyj-fundament-svoimi-rukami.html

---

Комментариев пока нет!

mstyle-fur.ru
