Коробки для розеток и выключателей(Подрозетники).Виды и установка

Старая розетка пришла в негодность, ее необходимо демонтировать, проштробить стену для монтажа новой розетки, укрепить подрозетник на стене. Коробки для розеток нужны для надежного крепления выключателя или розетки в приготовленном отверстии в стене. Для деревянных домов это изделие особенно актуально, так как подрозетник предохраняет стену от возгорания при неисправностях в розетке.

Материал коробок

Подрозетники изготавливают из нескольких материалов в зависимости от применения каждого вида изделия. Существуют основные материалы для подрозетников:

  • Пластмасса. Она широко применяема. Есть варианты негорючей пластмассы, можно монтировать коробку для розеток в деревянной постройке.
  • Металл. Изделия из металла все реже применяются в подрозетниках. Металл предохраняет стену от возгорания, но зато является проводником электрического тока. По соображениям безопасности такие коробки в последнее время не находят широкого применения.

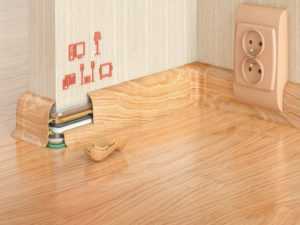

  • Дерево. Наружные типы розеток устанавливают на деревянную накладку, на стене. Такой способ применяется при наличии электропроводки открытого типа. Ранее таким методом пользовались часто, но сейчас от него практически отказались, так как в основном используется скрытая проводка в стене.
Особенности конструкции

Коробки для розеток отличаются друг от друга по конструктивным особенностям. Есть стаканы для выключателей и розеток для монтажа в бетоне и в гипсокартоне. Разница заключается в том, что для гипсовых стен на стакане имеются прижимные лапки для фиксации стакана в стене.

Простые пластмассовые стаканы не отличаются по форме от металлических, используются для монтажа в бетон, газобетон или кирпич. Могут также устанавливаться в пеноблоки. Крепление таких стаканов осуществляется путем наложения алебастра слоем в приготовленное отверстие.

Также подрозетники разделяются по типам установки: открытого и скрытого. Открытый способ монтажа для стаканов применяют в случае фиксации на плинтусе, когда проводка прокладывается в плинтусе. Скрытый тип нами уже рассмотрен, это обычный подрозетник без ушек или с ними.

Коробки для розеток бывают круглые, овальные, и квадратные. Широко применяется круглое исполнение. Но иногда нужно использовать изделия другой формы, например, квадратные. В них можно вместить больше конструкции по объему. Стаканы формы овала необходимы для установки в них двух розеток, или розетку с выключателем.

Для монтажа блока розеток или выключателей существуют конструкции составных стаканов, которые имеют соединители. Из них собирают нужное количество стаканов в одно целое для удобства сборки.

Стаканы для розеток могут отличаться и глубиной. Их три вида: углубленные, стандартный вид и узкие стаканы. Такая конструкция выполнена для использования их в разных условиях. Например, коробка может служить распредкоробкой, если проводка выполнена без распределительных коробок.

Типоразмеры

Габаритные размеры подрозетников бывают разными. Стандартное исполнение – это 45 мм на 68 мм. Если учесть толщину стенок, то диаметр внутри станет 65 мм, а глубина 40 мм. В коробках узкого исполнения глубина 25 мм, а глубоких может быть 65 мм вместо 60.

Размеры квадратной формы коробки различаются, так как их изготавливают разные производители. Наиболее применяем размер 70х70 мм, но бывает размер 60х60 мм.

Выбор коробки для розеток

Часто мы задаемся вопросом, как сделать правильный выбор коробки для установки розетки или выключателя. В этом вопросе необходимо руководствоваться местом монтажа и установочными размерами. Если планируется установка розетки в гипсокартонной стене, то на коробке должны быть крепления и зажимы, предназначенные для этого. Если стена будет бетонной или из кирпича, то любая коробка подойдет, даже та, которая выполнена для гипсокартонной стены.

Лучше всего приобретать коробку для розетки вместе с покупкой самой розетки, так как можно сразу по розетке определить ее размеры для установки: глубину и диаметр.

Установка коробки для розеток

Рассмотрим установку коробки для розеток или выключателя в стене из кирпича. Сначала готовим отверстие в стене. Для такой работы применяют электродрель с насадкой специального типа. Также можно пользоваться перфоратором. Если нет электрического инструмента, то вполне можно обойтись молотком и зубилом.

После выдалбливания отверстия установите в него коробку, убедитесь в достаточной глубине отверстия. Закрепить коробку лучше алебастром. Для этого диаметр отверстия и его глубина должны быть с запасом. В стакане нужно подготовить отверстия для прохождения проводов. Их места в коробке обычно уже приготовлены, выдавлены в пластмассе, нужно просто продавить их, и отверстие готово. В случае отсутствия таких мест, отверстия вырезаются самостоятельно при помощи ножа или другого режущего инструмента.

Теперь вставьте кабель в отверстие стакана, возьмите немного алебастра в виде раствора. Отверстие для коробки необходимо смочить водой. Промажьте отверстие раствором алебастра, а также и саму установочную коробку. Установите ее в отверстие и откорректируйте положение по горизонтали и вертикали. Для этого можно применить строительный уровень. Все операции нужно проводить быстро, так как алебастр очень быстро схватывается.

После затвердевания алебастра, нужно замазать пустоту, которая осталась вокруг пластмассового стакана. Когда раствор окончательно застынет, то можно начинать подключение проводов розетки и закреплять ее в стакане.

Установка новой коробки для розеток на место старой

Часто бывает, что железный советский подрозетник слишком большой по диаметру, и современные розетки в нем имеют плохое крепление, перемещаются, хотя лапки крепления разведены до конца.

Порядок проведения работ:

  • Отключаем питание в электрическом щите, либо на счетчике.
  • Делаем контрольное включение лампы света, чтобы убедиться в отсутствии тока в сети.
  • Демонтируем старую розетку, открутив у нее крышку, затем ослабив крепление.
  • Отключаем провода от клемм розетки.
  • Оцениваем состояние старой коробки: если она закреплена надежно, не болтается, имеется хорошая стенка, то новую коробку просто закрепляем к задней стенке старой. Для этого используем саморезы. При установке обратите внимание на расположение узкой и широкой частей стакана: широкая часть должна стоять горизонтально, а узкая – вертикально.

При вкручивании саморезов нельзя забывать об опасности повреждения проводов. Лучше притупить кончики саморезов, или сделать их короче, сточив на наждаке, чтобы предотвратить короткое замыкание проводки.

Монтаж блока стаканов

Для установки блока пластмассовых или металлических стаканов нужен такой же электроинструмент. Насадка на дрель понадобится с размером 80 мм, это больше, чем для одной розетки.

Разметку на стене для блока подрозетников делаем справа от жгута проводов, чтобы провода заходили в коробку в углу по диагонали. Там провода не будут мешать креплению саморезами. Если блок стаканов не наборный, а готовый, то в нем уже отмечены все расстояния для коробок и для проводов. Если разметки в нем не оказалось, то делаем это самостоятельно.

Горизонтальное положение нужно тщательно отмерить уровнем. На установленном блоке розеток будут хорошо заметны все огрехи установки. Корпус блока также обводим карандашом. Между отверстиями от насадки на дрель необходимо выдержать расстояния 71 мм, чтобы в них правильно расположились стаканы.

Сверлим дрелью отверстия, зубилом выдалбливаем перегородки между отверстиями. Примеряем провода. Чтобы блок для стаканов можно было расположить строго горизонтально, сверлим отверстия с коронкой большего размера, 80 мм. Узкая часть подрозетников на блоке уже сделана вертикальной. Переходы в блоке между подрозетниками обеспечивают вертикальное положение.

Установка коробки для розеток на любые места

Если устанавливать на гипсокартон, то эта задача проще, так как не нужно пользоваться алебастром. Выполняются такие же операции: разметка, сверление отверстия, крепление. Коробка фиксируется на гипсокартонной стене особыми крепежными лапками. Они придавливаются при вкручивании саморезов в гипсокартон.

Такой стакан для выключателя или розетки является универсальным. Он может фиксироваться к тонким стенкам поверхностей. При выпирании коробки нужно уменьшить ее толщину, края отверстий в гипсокартоне обточить под углом.

Размеры универсального блока большие, так как между лапками расстояние больше, и равно 83 мм. Это удобно при монтаже нестандартного выключателя или розетки, у которых расстояние для крепления большое.

В случае с деревянными поверхностями поступают аналогично, для тонких стенок. Если это бревенчатые стены, то коробку закрепляют саморезами к дереву.

Если приобретен подрозетник универсального вида для стен из кирпича или дерева, то лапки демонтируются. В одинарном подрозетнике отверстия выполняют горячим ножом, чтобы не сломать корпус. Работать нужно аккуратно, чтобы не повредить руки, а также стены.

При установке стаканов на стены, предназначенные для штукатурки или для выкладывания плитки, отверстия сверлят не на всю глубину, так как еще добавится размер толщины плитки или штукатурки. Подрозетник делают немного выступающим. При выборе типа коробки для розеток или выключателей  необходимо учесть, что величина глубины выключателя или розетки иногда может отличаться от размера глубины самого стакана, а также и его диаметр.

Похожие темы:



electrosam.ru

Подрозетники: размеры, виды, различия

После демонтажа старой розетки или штробления стены под установку новой необходимо закрепить в стене подрозетник. Это изделие нужно для того, чтобы надежно зафиксировать розетку либо выключатель внутри подготовленного отверстия. Помимо этого в деревянных домах данное изделие дополнительно служит для того, чтобы предотвратить пожар при возгорании розетки. В этой статье мы рассмотрим основные виды и размеры подрозетников, применяемых в электромонтаже.

Материал изготовления

Для начала рассмотрим, из чего делают подрозетники и где применяется каждая разновидность. Итак, на сегодняшний день существует 2 основных материала изготовления:

  1. Пластик. Более популярен, может быть негорючим, благодаря чему подрозетник можно устанавливать в деревянной стенке (например, в вагонке или в брусе).
  2. Металл. Металлические изделия все больше отходят на задний план. Раньше они использовались для предотвращения распространения пламени, однако из-за того, что металл проводит электрический ток, в целях безопасности такой вид подрозетника теряет свою популярность.
  3. Дерево. Деревянные накладки могут использоваться при монтаже открытой электропроводки, когда розетку устанавливают непосредственно на стене. Такой вид исполнения также потерял свою популярность, но ранее использовался часто.

Конструктивные особенности

Следующее различие в подрозетниках – особенность самой конструкции. Существуют пластиковые стаканы для установки в гипсокартоне, а также бетоне. Основная разница между ними в наличии специальных прижимных лапок, которые в полых стенах (как правило, гипсовых) позволяют надежно зафиксировать стакан. Эти распорки выглядят следующим образом:

Обычные пластиковые подрозетники по конструкции не отличаются от железных и могут применяться не только для установки в бетон, но и кирпич, газобетон, а также пеноблоки. Фиксация таких изделий производится за счет наложения слоя алебастра в подготовленное отверстие.

Помимо этого подрозетники бывают открытого и скрытого типа установки. Первые чаще всего используют для крепления на плинтус, если есть необходимость провести проводку в плинтусе. Скрытые подрозетники были рассмотрены выше (обычный стакан, с ушками или без них).

По форме монтажные коробки (их еще так могу называть) делятся на круглые, квадратные и овальные. Чаще всего используют круглый вид исполнения, однако иногда возникает необходимость применить квадратные изделия (они немного вместительнее). Овальные подрозетники нужны для того, чтобы одновременно можно было подключить двойную розетку (или 1, но с выключателем света).

Тут же следует рассказать о составных конструкциях, имеющих соединители, благодаря которым можно собрать до 5 стаканов в одну конструкцию, что удобно, если вы решили установить блок розеток в стене. Фото блочного вида монтажных коробок:

Ну и последнее различие между изделиями – глубина самого стакана. Существуют узкие, стандартные и углубленные подрозетники. Для различных условий применяется каждый отдельный тип корпуса. К примеру, глубокие коробки используют в том случае, если решено проводить электропроводку без распределительных коробок. В этом случае стакан будет сам служить распредкоробкой.

Типовые размеры

Ну и последнее, о чем хотелось бы рассказать – какие бывают размеры подрозетников. Стандартные габариты 68 на 45 см, но при этом учтите, что внутренний диаметр будет 65 см, а глубина – 40. У узких монтажных коробках глубина может быть 25 мм, а вот размеры углубленных изделий могут достигать 80 мм. Диаметр также может различаться и составлять не 65, а 60 мм, что востребовано в некоторых случаях.

Габариты квадратных подрозетников отличаются, в зависимости от производителя. Чаще всего используют размер 70*70 мм, однако могут быть и 60*60, как показано на фото ниже:

Напоследок рекомендуем просмотреть полезное видео по теме:

Вот мы и рассмотрели, какие бывают виды и размеры подрозетников. Как вы видите, для собственных условий можно выбрать подходящий вариант из широкого ассортимента товара!

Похожие материалы:

samelectrik.ru

Установка подрозетников: как провести монтаж самостоятельно

В благополучно забытые времена глобального дефицита скрытые розетки устанавливались навечно. Колодка с клеммами буквально замуровывалась в бетоне либо в кирпичной стене. Иногда совсем без монтажной коробки. О собственноручном ремонте электрической точки простые граждане мечтать не имели права. Сейчас с фиксацией и подключением модернизированного устройства без проблем справится новичок в электротехническом деле. Разработчиками розеток досконально продуман и отшлифован весь процесс их монтажа. Важным моментом процесса является установка подрозетников, благодаря которым ремонт и замена приборов не вызывает мизерных затруднений.

Критерии подбора установочной коробки

Подрозетник для силовой точки скрытой проводки представляет собой пластиковую коробку, напоминающую широкий и короткий стакан. На стенках его перфорацией намечены лючки для ввода в устройство проводов. Имеются приспособления для фиксации подрозетника в цельной или в полой стене и винты для присоединения механизма розетки.

Конструкция несложная, но будущему электрику, подбирающему подрозетник для предстоящей установки, следует учесть:

  • Тип материала, из которого сооружена обустраиваемая стена. К цельной стене чаще всего коробку прикручивают саморезами через предназначенные для их ввинчивания отверстия. В полой перегородке из гипсокартонных плит крепление производится посредством винтовой регулировки распорных лапок. Есть универсальные варианты розеток с обоими форматами фиксации. Однако пользоваться распорными лапками лучше при обустройстве гипсокартонной перегородки, т.к. в кирпичной стене они не обеспечат достаточно прочного крепления.
  • Форму и размеры подрозетника. Большинство предложенных к продаже розеток рассчитаны на беспрепятственную установку в круглую коробку с диаметром 68 мм, но нередко встречаются и квадратные установочные коробки
  • Площадь сечения подсоединяемых к розетке проводов. Дело в том, что между механизмом розетки и дном ее пластикового «подстаканника» должны уложиться петли запаса двух силовых и одного заземляющего проводников.

Опытные электрики настоятельно советуют запасаться двадцатью см провода на случай ремонтов, замен и прочих электромонтажных операций. Минимальный, но не очень желательный запас должен составить хотя бы 10 см. Каждый раз при проведении каких-либо работ с механизмом розетки провода будут подрезаться, а их окончания зачищаться. В результате чего запас постепенно «растает».

Из-за нехватки длины провода придется наращивать: скручивать, паять, сваривать и др. Удлинение провода любым из перечисленных способов не только напрягает исполнителя и отнимает время, но и изменяет характеристики токоведущего компонента в точке соединения.

Запас проводов должен быть сформирован именно в петли или в «мягкие» складки. Образование резких заломов крайне нежелательно. Располагать петли на дне установочной коробки нужно так, чтобы зачищенные от изоляции отрезки проводов не соприкасались.

Токоведущие сердцевины проводов с сечением 2,5 квадрата и более указанного размера довольно жесткие. Свернуть и уложить их петлями под колодкой розетки будет весьма проблематично, если внутренняя глубина подрозетника 15-30 полезных см. Значит, для установки розетки, подключенной к источнику толстым кабелем, потребуется более глубокий подрозетник.

Алгоритм установки подрозетника в полнотелую стену

Владельцам деревянных бань проще. Им требованиями ПУЭ рекомендовано устройство открытой проводки и установка накладных розеток. У них не будет особых осложнений ни с прокладкой силовой линии, ни с креплением питающих точек. Собственникам культурно-гигиенических объектов из бетона или кирпича предстоит пройти путь тернистый и трудоемкий. Но прежде чем тронуться в выбранном направлении, следует выяснить, как установить подрозетник в полнотелую стену.

Стартовый этап: разметка

Домашнему мастеру, несведущему в тонкостях организации банной проводки, разметка вне сомнений представляется простейшим процессом. Ан нет. Придется блюсти свод законов ПУЭ:

  • в парных и моечных помещениях, душевых отсеках и саунах установка розеток штепсельного типа со всеми полагающимися причиндалами запрещена;
  • банную электросеть обязательно необходимо подсоединить к заземляющему контуру или к молниезащите;
  • от дверного проема размещенной в бане душевой кабины розетку следует удалить как минимум на 60 см;
  • источник питания банной проводки устанавливать разрешается в комнате отдыха;
  • щиток следует оснастить дифавтоматом или иным средством защиты.

Есть совет, не обозначенный в правилах ПУЭ, но имеющий технически обоснованное право на существование. Подвести кабель к розетке лучше снизу, чтобы капли конденсата случайно не затекали в прибор. Особенно, если из-за неправильно установленного подрозетника между защитной рамкой и стеной окажутся прорехи. Высота расположения розетки выбирается произвольно в интервале 30 – 60 см от линии пола. Лимитов каких-либо у этого параметра нет: т.е. монтируем так, как самим для пользования будет удобно.

О вводе кабеля в подрозетник речь не зря заводилась. Под него ведь нужно будет штрабу долбить, что также относится к трудоемким и пыльным занятиям. Кабель денег стоит. Затем предстоит заделывать борозду штукатуркой, алебастром или цементным раствором. Опять затраты. Значит, во имя сокращения расходов нужно придумать заранее, как рационально расположить силовую линию, а потом:

  • нарисуем на стене кратчайшую траекторию для будущего движения электродов и определим на ней оптимальную точку для монтажа коробки;
  • через выбранную точку прочертим горизонталь с вертикалью, контролируя собственную интуицию уровнемером, угольником и отвесом;
  • от центра их пересечения отложим отрезки, равные внешнему радиусу подрозетника;
  • приложим данную установочную коробку к стене, обратив ее к себе тылом;
  • совместим обозначенные точки с краями коробки и вычертим на сене ее абрис.

Знатно подготовились. Теперь можно приступать к формированию борозд и основного отверстия.

«Бурильно-дробильный» процесс

Бурить бетонную стену можно болгаркой. Но гораздо полезней запастись перфоратором с алмазной коронкой, применяемой для формирования широких отверстий. Некое подобие прицела карабина на стене мы вычерчивали неспроста. Центральная точка рисунка нужна для верного попадания в обозначенное место сверла кольцевой коронки. Сверло забурится в толщу стены первым и направит коронку в нужное русло. Не забудем про ограничитель глубины бурения. Он автоматически завершит работу инструмента по достижении намеченной цели. Глубину вычислим, добавив к высоте подрозетника 1,5 см для нанесения на дно отверстия сцепляющего раствора.

Последовательность бурения отверстия под установочную коробку:

  • смочим участок стены, если наша коронка не предназначена для сухого бурения бетонных конструкций;
  • оснастим перфоратор имеющимся у нас буром;
  • установим сверло в обозначенную точку;
  • придерживаясь режима «вращение с ударом», сделаем для начала пару пробных включений;
  • бурим стену до остановки инструмента.

За неимением перфоратора можно воспользоваться ударной дрелью, а чтобы сделать рядом несколько нешироких отверстий и доработать углубление до нужных размеров зубилом. Можно вообще только зубилом «дырявить» стену, но это муторно и слишком долго.

Непосредственно установка монтажной коробки

Далее действуем согласно следующей технологической схеме:

  • Примерим установочную коробку к сформированному отверстию. Пусть не пугает запас глубины. Штукатурка, цементный раствор или алебастр поможет выровнять все со стеной.Строительный алебастр твердеет слишком быстро для неопытных рук домашнего мастера. Крепить коробку в отверстии лучше с помощью штукатурки.
  • Убедившись в успешном завершении работ с отверстием для подрозетника, подведем к нему штрабу по прочерченной траектории. Вот ее лучше прорезать болгаркой и добить зубилом.
  • Выломаем намеченный производителем коробки люк в его боковине. Через полученное отверстие потом протянем кабель.
  • Очистим пробуренное отверстие от цементной пыли и обработаем его грунтовкой.
  • Наносим в отверстие штукатурку без показной щедрости.
  • Вставляем в отверстие подрозетник так, чтобы выломанный люк для введения кабеля оказался напротив штрабы. Придавливаем коробку до установки заподлицо с «потерпевшей» стеной.
  • Спустя 7-10 минут удаляем излишек штукатурки и выравниваем поверхность шпателем.
  • Ждем пару часов отвердевания штукатурки, затем подводим к коробке проводку.
  • Проложим кабель по предназначенной для него борозде, рассчитав, что примерно 20 см его нужно завести в подрозетник.
  • Для временной фиксации кабеля в штрабе используем алебастр, потому что он быстро схватывается. Нашлепки алебастра наносим через каждые полметра.
  • Отступив приблизительно 5 см от абриса отверстия под коробку, кабель фиксируем пластиковой скобой для надежности.

В завершении вводим силовую линию в люк подрозетника и… умиротворенно потираем руки, потому что установка коробки завершена.

Порозетники для шлейфа розеток монтируем точно так же. Только отверстие бурим большое, вычертив предварительно все контуры коробок на стене.  Для двух расположенных рядком розеток продается замечательная альтернатива – коробка на «два посадочных места».

Процесс установки подрозетника в полую стену

Срытую электропроводку прокладывают не только в монолитных стенах, но и в полых перегородках, выполненных из гипсокартона либо иного листового материала. Для монтажа тогда используют подрозетники с распорными лапками, обеспечивающими безупречную фиксацию коробки в полой стене.

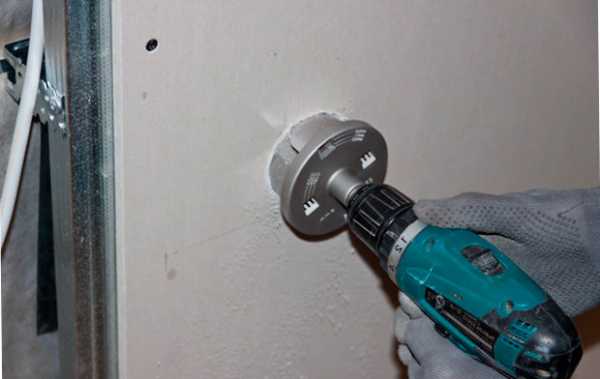

Для высверливания широких отверстий теперь потребуется коронка для работы с гипсокартоном. Насадить ее можно не на перфоратор, а просто на дрель. Резать штробы вообще не нужно, кабель свободно ляжет между листами, прикрепленными к металлическому каркасу.

Действуем по следующей схеме:

  • В коробке по аналогии с вышеописанным способом выламываем люк.

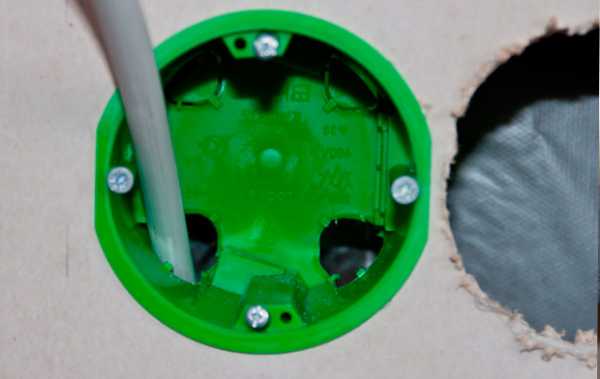

  • Вставляем подрозетник в сформированное отверстие и вводим через люк кабель.
  • Закручиваем два монтажных винта, подтягивающие лапки коробки. Они упрутся в материал стены с тыльной стороны. Винты закручиваем сразу не до конца, затягиваем поочередно. Сначала подкрутим немного один из них, затем второй, чтобы не было перекосов из-за деформации материала.

Установка коробок для распаячных узлов и выключателей в стены из гипсокартона производится точно также.

Дополнительный видео-инструктаж

Вдоволь налюбовавшись результатом своего труда, можно приступать к подключению механизма розетки. Укрепить его в подрозетнике можно либо посредством раздвижных лапок, либо простыми шурупами, для ввинчивания которых на стенках коробки имеются резьбовые отверстия. Неопытным домашним электрикам лучше воспользоваться шурупами, т.к. фиксация лапками не слишком надежна и может разочаровать азимутальным перекосом. Значит, прикрепим винтами, закроем сверху декоративной крышкой и будем с удовольствием пользоваться установленной собственными силами электрической точкой.

Оцените статью:

Поделитесь с друзьями!

stroy-banya.com

диаметры внутренних розеток, размеры алмазных коронок для сверления

Установка розеток и выключателей скрытой проводки производится в монтажные коробки. При установке таких коробок используется специальное устройство – коронка под розетку.

Коронка по бетону с перфоратором

Устройство коронки для сверления бетона

Коронка – это короткий кусок трубы, в края которой встроены режущие элементы из твёрдосплавного материала: обычные или с напылением.

Обратный конец коронки по бетону закрыт фланцем, в котором есть хвостовик для зажима в патроне перфоратора или ударной дрели и крепёжный узел для центрирующего сверла. Оно необходимо для фиксации инструмента в пробиваемом углублении. Без него отверстие сместится в сторону или получится под углом к поверхности стены. Центрирующее сверло изнашивается быстрее, чем коронка и требует периодической замены.

Устройство коронки

Режущие элементы изготавливаются из разных материалов. Выбор типа напайки зависит от материала стены, мощности инструмента, цены и других факторов. Самые распространённые из них:

  • Твёрдосплавные напайки. Наиболее распространённые из-за низкой цены. Самый подходящий материал для непрофессионалов, но выходят из строя при попадании на арматуру в железобетонных стенах и плохо подходят для бурения особо прочного бетона, например, в стенах ванных комнат панельных домов. Хорошо зарекомендовали себя при сверлении кирпичных стен;
  • С карбидно-вольфрамовым напылением. Сверлят все материалы, в том числе кафельную плитку. Имеют хвостовик для зажима в патрон электродрели. Разрушаются при попадании на арматуру и другие металлические элементы;
  • С алмазным напылением. Такое напыление из технических алмазов аналогично напылению на кругах для резки бетона. Алмазные коронки стоят дорого, но оправдывают свою цену при больших объёмах работ. Способны резать арматуру и работать в самых сложных условиях.

Алмазная коронка

Совет. Не следует приобретать дешёвый инструмент низкого качества. Он выходит из строя через несколько дырок.

Размер коронки для розеток и выключателей

Все бытовые приборы устанавливаются в монтажные коробки, которым необходимо углубление диаметром 68 мм и глубиной 45 мм. При установке выключателей и розеток в одном ряду под общей декоративной панелью центры коробок находятся на расстоянии 71 мм.

Для прокладки труб, кабелей и других целей применяют коронки соответствующих размеров.

Выбор подрозетника

Как сделать отверстия под розетки в бетоне и кирпиче

Перед началом работ в коронке закрепляется болтами центрирующее сверло. Это победитовое сверло, предназначенное для использования в ударной дрели. После этого в коронку вкручивается хвостовик.

Важно! Все соединения должны быть зажаты, иначе инструмент может выйти из строя и даже травмировать работника.

Отверстие под розетку в бетоне выполняется только перфоратором – в ударной дрели недостаточно мощности удара для проделывания отверстий в бетонных стенах. Мощности ударной дрели достаточно только для кирпичных и гипсокартонных перегородок.

Перед тем, как просверлить отверстие, на стене отмечается центр дырки. В эту метку устанавливается центральное сверло, и начинается сверление. Режим работы электроинструмента при этом – «удар с вращением».

Важно! Работать необходимо в защитных очках.

После завершения сверления инструмент вынимается из стены, а оставшийся материал выбивается. В бетоне для этого в перфоратор в режиме «удар без вращения» устанавливается пика или зубило, а в кирпиче – достаточно обычного зубила и молотка.

Важно! При работе коронка нагревается, поэтому после каждого сверления ей необходимо остыть.

Установка монтажных коробок в стенах

Перед сверлением отверстий в стене их центры необходимо отметить маркером, цветным карандашом или мелом. При установке нескольких коробок в одном ряду при помощи уровня или отвеса проводится горизонтальная или вертикальная линия, соответственно. Расстояние между центрами коробок на ней – 71 мм. Вырезать дырку можно двумя способами: коронкой с напайками или сверлом.

Справка. Отверстия в гипсокартонных перегородках вырезаются не только коронкой, но и ножом, тонкой пилой и сверлом для дерева. Диаметр отверстия – 68 мм.

Как вырезать отверстие коронкой

Самый простой и быстрый способ использовать коронку под розетку в бетоне диаметром 68 мм и перфоратор:

  1. закрепить инструмент в перфораторе;
  2. включить режим «удар+вращение»;
  3. установить центрирующее сверло на отметку центра отверстия;
  4. просверливаете стену на глубину подрозетника;
  5. сменить инструмент на пику или зубило;
  6. включить режим «только удар»;
  7. выбить остатки материала из дырки;
  8. при установке коробок в одном ряду вырезать штроборезом или вырубить перфоратором перегородки между ними;
  9. вырезать в коробках отверстия для ввода кабелей;
  10. зафиксировать коробки в отверстиях алебастром или шпаклёвкой.

Установка подрозетников

Внимание! В бетонных стенах целесообразно использовать только перфоратор, а в кирпичных и алебастровых – можно применить ударную дрель мощностью не менее 800Вт.

Отверстие сверлом с твёрдосплавной напайкой

При отсутствии специального инструмента углубление высверливается сверлом с твёрдосплавной напайкой:

  1. к стене в месте установки прикладывается монтажная коробка и обводится по контуру карандашом или чертилкой;
  2. по линии на глубину 55 мм сверлятся отверстия;
  3. материал, оставшийся внутри отверстия, вырубается или высверливается;
  4. в коробке вырезаются дырки для ввода кабеля, и она фиксируется в отверстии.

Важно! Если шпаклёвка закроет отверстия для кабеля и попадёт внутрь коробки, её следует удалить ДО полного высыхания.

Как сделать отверстие в плитке под розетку

Вырезать отверстие в кафельной плитке лучше до её приклеивания к стене, плотно прижав к подложенной под неё доске. Это делается по двум причинам:

  • За наклеенной плиткой сложно проложить провод. Исключение составляют ситуации, когда розетка находится в верхнем ряду кафеля;
  • Кафельная плитка хрупкая, поэтому сверление в ней возможно только дрелью в режиме «вращение без удара», а так сверлятся только гипсокартонные и алебастровые перегородки.

Поэтому необходимо точно разметить центры коробок в стене и в кафеле, учитывая зазоры между плитками. Кроме расчётов, можно поступить следующим образом:

  1. начать сверлить плитку;
  2. после появления сквозной дырки приложить кафель к месту установки;
  3. сделать через него отметку на стене;
  4. высверлить углубление для установки монтажной коробки;
  5. закончить вырезать отверстие в плитке;
  6. приклеить плитку к стене и установить монтажную коробку.

Или просто вырубить дырку большего диаметра, а зазоры заполнить шпаклёвкой.

Как сделать отверстие в плитке

Совет. Розетки и выключатели квадратные (двойные розетки прямоугольные), поэтому, если они находятся в углу плитки, можно сделать квадратный вырез углошлифовальной машинкой. Впоследствии он закроется декоративной крышкой.

Знание того, как правильно вырезать посадочное место под розетку и какой инструмент при этом использовать, необходимо при монтаже электропроводки.

Видео

amperof.ru

Правильная установка подрозетников. Установка подрозетника в бетон и гипсокартон

Запомните три основных правила качественной установки:
Правило №1. Правильно установленный подрозетник, не должен выступать или быть слишком утоплен в стену, то есть он должен встраиваться с чистовой стеной заподлицо. Чистовой стеной считается уже подготовленная к малярным работам стена. Случаи, когда на стене планируется укладка плитки или каких-то других фальшпанелей,  рассмотрим ниже.

Правило №2. Подрозетники должны быть установлены строго по уровню, даже если подрозетник стоит один, его необходимо выставлять по уровню, чтобы избежать трудностей при дальнейшей установке розеток или выключателей.

Правило №3. Правильно установленный подрозетник, должен очень крепко держаться в гнезде.

Также можно добавить несколько нюансов, которые помогут понять, какие именно подрозетники вам нужны; как подготовить отверстия (гнезда) для них; как правильно заводить кабель в подрозетник; и как его правильно установить.

Размеры подрозетников

Все что касается размеров подрозетников, то здесь все просто, самый распространенный размер подрозетника — 70мм в диаметре. В абсолютном большинстве случаев, у них у всех одинаковые размеры. И большинство современных розеток и выключателей, предназначены именно для этих размеров.

Важно не забывать про такой параметр, как глубина подрозетника. Но и в этом случае все просто, если вы планируете в подрозетнике, помимо самой розетки или выключателя, коммутировать несколько проводов (например использовать подрозетник вместо распаячной коробки), то вам понадобиться подрозетник поглубже. Но опять же, в большинстве случаев такой необходимости нету.

Запомните! — Один раз, правильно установленный подрозетник, больше никогда о себе не напоминает.

Установка подрозетника в бетон

Что необходимо сделать, для установки подрозетника в бетон? Правильно! – Выдолбить под подрозетник лунку! Для этого лучше всего использовать дрель с алмазной коронкой, но это не самый лучший вариант в плане дешевизны. Более удобный и практичный вариант, — это перфоратор с ударной коронкой по бетону, ну или просто вырезать бетон болгаркой с диском по камню (но это очень грязный способ, и пыль будет абсолютно везде: в ушах, глазах и в подъезде).

Следует учесть, что при штроблении,  в помещении образуется очень много мелкодисперсной пыли, и в первую очередь монтажникам следуют позаботиться о своем здоровье, приобрести штатные средства защиты: маски, респираторы, наушники и строительный пылесос.

Будущие лунки  необходимо сначала разметить. Рисуем линию по уровню, и выставляем метки на стене. Если у вас 2 и более подрозетника, то расстояние между центрами окружностей 71 мм. Это расстояние, высчитанное опытным путем, профессиональными электриками, проверенное потом и кровью! Запомните 71мм!

Подготовка к штроблению. После разметки, в размеченных центрах окружности необходимо сделать отверстие, буром незначительно большим диаметром, чем бур коронки (например буром 10мм). Высверливаем отверстие с запасом,  учитывая длину сверла самой коронки. Этот способ также подходит и при работе с алмазной коронкой на режиме сверления.

Процесс штробления. После высверливания отверстий по центру будущей окружности, необходимо с помощью коронки углубиться на несколько миллиметров в стену (это касается только метода работы с перфоратором!). По намеченной окружности, нужно насверлить максимально возможное количество отверстий, для того чтобы коронке было легче «грызть» бетон.

Алмазной коронкой, вам необходимо просто сверлить, — без долбления, периодически давая коронке остыть. Стоит заметить, что при попадании алмазной коронки на арматуру, ее ресурс значительно снижается.

При работе с болгаркой вся задача сводится к тому, чтобы сделать пропилы в стене на нужную глубину, и выдолбить область где будут находиться подрозетники.

Что делать если при сверлении бур или коронка попали в арматуру?

Есть несколько способов удаления арматуры. Один из самых быстрых и безболезненных, — это выбивание арматуры зубилом – насадкой на перфоратор. При попадании коронки на арматуру (косвенным признаком попадания в арматуру, являются искры или явное замедление процесса высверливания), лучше эту арматуру удалить, иначе испортите коронку.

Второй менее удобный способ, использовать старую коронку. Не важно, каким способом вы это делаете, алмазной или буровой коронкой, в обоих случаях мы просто высверливаем арматуру. Металл арматуры очень мягкий и легко подается «проламыванию» перфоратором. И третий, грязный способ, просто высверлить арматуру болгаркой с алмазным диском по камню.

Встраивание подрозетника в бетон

Лучшим способом для закрепление подрозетников, является встраивание их в лунку, с помощью алебсатра — строительного гипса. Небольшой лайфхак, — чтобы гипс не застывал слишком быстро, необходимо смешать его с штукатукой (например ротбандом). Тогда появятся лишние несколько минут, чтобы раствор не застыл, пока вы устанавливаете подрозетник.

В начале, с помощью пылесоса удаляем всю пыль из отверстия, смачиваем лунку водой. И только после этого, маленьким шпателем наносим раствор, размазывая его по внутренним стенкам лунки. Раствор должен быть достаточно густым, чтобы не вытекать из лунок. Важно понимать, что площадь соприкосновения раствора с подрозетником, должна быть максимальной! Раствор будет обволакивать подрозетник со всех сторон, и хорошо схватываться с основанием стены, только тогда можно сказать, что подрозетник установлен качественно!

Большим шпателем, убираем излишки раствора, одновременно выравнивая поверхность стены. Перед этой процедурой необходимо вытащить все саморезы из подрозетника.

Закладка кабеля в подрозетникЛучше всего закладывать кабель уже в установленный подрозетник, окошки для кабеля легко выбиваются отверткой, а каналы для протаскивания кабеля между подрозетниками, лучше сделать заранее. Когда раствор подстынет, можно спокойно вставлять кабель в заранее проделанные отверстия или углубления.

Важно! Заход кабеля в подрозетник никак не должен мешать будущей розетке, особенно со стороны распорок. Очень частая ошибка при установке подрозетников, — это перебив провода распорокой от розетки, — в этом случае на корпусе розетки может появиться опасный потенциал, или произойти короткое замыкание при включении электричества.

На каком этапе ремонта (отделки) лучше закладывать подрозетник?Это один из самых насущных вопросов, о которых не все задумаются в начале, но понимают как это важно в конце. В идеальном случае нужно соблюдать ПРАВИЛО№1, но так получается не всегда.

Поэтому заранее необходимо знать, на сколько будет выступать слой штукатурки или другого слоя (гипсокартон, плитка и т.д), прежде чем монтировать подрозетник. В крайнем случае, можно нарушить это правило, и установить подрозетник заподлицо с голой бетонной стеной. Но в этом случае при отшукатуривании стен, подрозетники окажутся утопленными в стену, на глубину слоя штукатурки.  Качественно установить розетки в такой подрозетник будет не легко, но наши электрики знают  как это сделать правильно.

Установка подрозетников в гипоскартон

При работе с гипсокартонном, кабель закладывается заранее, либо протягивается с помощью технических отверстий и протяжек. В местах будущей коммутации (соединений) кабеля, или тех местах где должен быть подрозетник, оставляют запас кабеля, и отмечают снаружи где этот кабель находится. Пометить место будущей лунки для подрозетника  любым удобным для вас способом, например вкрутить в этом месте саморез.

Разметка для подрозетников производится аналогично разметке на бетоне. Расстояние между центрами окружности составляет те же 71мм. Важно учитывать, что просверленное отверстие уже невозможно исправить (точнее нет ничего невозможного для хорошего электрика), но прежде чем вызвать электрика, нужно попробовать сделать это самому.

Отверстия в гипсокартоне можно сделать обычной коронкой по дереву, диаметром 68мм, с помощью шуруповерта или дрели.

После высверливания лунки, необходимо найти нужные провода, которые должны быть прямо за стеной. Бывает что они спрятаны в распаячной коробке, или висят на тросе, с помощью которого провода можно подтянуть к лунке. У каждого мастера есть свой способ по протягиванию проводов в скрытых полостях, но это отдельная история.

Вставлять провода в подрозетник, нужно ДО установки самого подрозетника, иначе это просто невозможно сделать.

Теперь самое интересное. Самая мучительная процедура, — это правильная установка подрозетника в гипсокартон. Связано это с тем, что у разных производителей подрозетников для гипсокартона (или дерева), есть ушки для надежной фиксации подрозетника за стенку перекрытия (гипсокартона, фанеры или что там у вас). В некоторых случаях из-за этих ушек порозетник не входит в подгогтовленную лунку, но эта проблема встречается не на всех подрозетниках!

Лучше всего заранее позаботиться об этом, когда покупаете подрозетники. Смотрите чтобы ушки в раскрытом состоянии, не выходили за пределы окружности самого подрозетника, например как здесь

Если все же вас угораздило купить «неправильный» подрозетник, то можно воспользоваться одной маленькой хитростью: в фанере или гипсокартоне под небольшим углом проделываются проушины (достаточно сделать их только с одной стороны), после этого подрозетник можно нормально установить. Подрозетник должен нормально влезть в лунку под углом. Главное не переборщить и не сделать лунку более большого диаметра чем наружные края подрозетника

После всех процедур фиксируем подрозетник затягивая саморезы

Что делать если подрозетник выскочил из стены

В случаях, когда вы столкнулись с выпавшим, или плохо зафиксированным подрозетником, есть несколько способов которыми можно исправить ситуацию. Самый простой и надежный, – вкрутить самомрез в основание подрозетника (если это бетон, саморез с дюпелем).Второй способ, — это клеевой пистолет. Перед вклеиванием, необходимо удалить всю пыль из лунки. Более сложные ситуации, когда например основание гипсовое и оно раскрошилось. Здесь поможет раствор штукатурки, предварительно основание необходимо прогрунтовать, например клеем ПВА.

Метод с раствором, также может подойти для гипсокартоновых конструкций. В общем раствор, — это в принципе панацея для выпавших подрозетников. В некоторых тяжелых случаях можно прикрутить саму розетку или выключатель к основанию стены.

Установка подрозетников в плитку или стеновые фальшпанели

Закладку кабеля и установка подрозетников лучше делать заранее, перед укладкой плитки. Но если плитка уже лежит, и нужно сделать розетку или выключатель, — то здесь помогут коронки для керамической плитки. Коронки помогут аккуратно высверлить отверстия в плитке.

Самое тяжелое, если под плиткой окажется бетон, который нужно штробить. В этом случае лучше всего воспользоваться алмазной коронкой, иначе есть вероятность повредить плитку (при долблении обычной коронкой).

Есть более дешевый и грязный способ, это высверливание отверстия болгаркой, главное высверлить все как можно аккуратнее, чтобы отверстие закрывалось рамкой от розетки.

Заключение

Вот и все,надеюсь эта статья поможет вам в нашем нелегком электрическом деле. Ставьте лайки и подписывайтесь на нас в социальных сетях. И если что то не получается вы всегда можете получить высококвалифицированную помощь от профессиональных электриков.

И самое важное! Проводя любые работы с рабочими проводами, не забывайте отключать электричество!

xn--e1agfbb6an8f.org

хитрости установки коробки под розетку

Энергоснабжение любого помещения должно обеспечивать возможность оперативного подключения электроустановок (в том числе бытовой техники). Для этого применяются розетки, размещенные на стенах. Поскольку подключение розеток к силовому кабелю должно быть надежным и безопасным, Правила устройства электроустановок (ПУЭ) предписывают наличие для каждой розетки корпуса, обеспечивающего защиту от поражения электрическим током. Розетки, исполненные для навесного монтажа (включая уличный) имеют собственный корпус, удовлетворяющий мерам безопасности. Для устройств, встраиваемых в стену предусмотрена установка подрозетников.

Монтажные коробки для розеток выполняют несколько функций

  • Конструкционную: коробочка должна быть прочно зафиксирована в стене, и надежно удерживать саму розетку.
  • Электробезопасность. Коробки для кирпичных, бетонных и гипсокартонных стен выполняются из диэлектрических материалов, и предотвращают попадание электрического потенциала с контактов на несущие конструкции.
  • Кроме того, защищенной оказывается и сама розетка. Внутрь корпуса не проникает влага, пыль, и посторонние предметы.
  • Пожарная безопасность. При возникновении возгорания внутри розетки, пламя не проникает за пределы подрозетника.
  • Эстетическая составляющая также присутствует. При монтаже подрозетников в кирпичной или бетонной стене, посадочное место выглядит аккуратно. Вокруг розетки получается ровная поверхность.

Требования к подрозетникам

Единого свода правил, описывающих монтаж коробок для скрытой установки электрических розеток, не существует. Правила устройства электроустановок требуют соблюдения общих требований пожарной и электробезопасности. В этом смысле установка коробки под розетку ничем не отличается от монтажа распределительной коробки. Существуют строительные нормы и правила (СНиП), которые определяют геометрию размещения розеток в помещении. Ну и здравый смысл никто не отменял.

Мы постараемся объединить все условия, при которых установка подрозетников не вызовет проблем при эксплуатации электрообрудования.

  • Материал коробочек должен быть достаточно прочным, чтобы выдерживать усилие, с которым из розетки вынимается вилка. Кроме того, сам корпус не должен выдергиваться из стены вместе с розеткой. Для этого на подрозетниках, предназначенных для установки на строительные смеси (как правило это гипс или алебастр), имеются отлитые на внешней поверхности ребра, пазы и зацепы. Технологические отверстия для заведения проводки также работают в качестве фиксирующих элементов.
  • В эти щели попадает пастообразный раствор, после высыхания выдернуть корпус можно, лишь разрушив часть стены или сломав пластик.
  • Подавляющее большинство подрозетников изготавливается из различных видов пластмасс. С одной стороны, это дешево, с другой — пластик является диэлектриком, и не разрушается под действием влаги.
  • На внутренней стороне коробочек должны быть отформованы ребра для крепления розеток.Многие помнят квартиры советской постройки, в которых розетки выпадали из стены при малейшем усилии. Раньше подрозетники делались из металла. Мало того, что это небезопасно, за гладкую поверхность не могли зацепиться распорные направляющие на розетке.
  • Кроме того, подрозетники оснащаются посадочными отверстиями для винтового крепления.
  • Пластик, из которого делают подрозетники, не должен поддерживать горение. С точки зрения стены (бетон или кирпич), это требование бессмысленно. Но от корящей розетки могут воспламениться обои на стене, или стоящая рядом мебель.

Необязательные, но полезные требования — возможность соединять несколько розеток между собой на стандартные фиксаторы. Это позволяет собирать конструкцию любой длины.

Переходим к непосредственному монтажу подрозетников

Перед началом работ желательно иметь полный набор расходных материалов. Силовой кабель, необходимое количество подрозетников (с небольшим запасом «на лом»), строительные смеси, клей ПВА. Электроинструмент, с помощью которого вы планируете вырезать отверстия.

Разметка

Вне зависимости от того, проложен силовой кабель заранее, или вы будете штробить под него стены одновременно с бурением ниш для розеток, установка подрозетников начинается с тщательной разметки.

Угадать, где будут размещаться электроприборы невозможно. Возможно, завтра вы захотите сделать перестановку в квартире. Поэтому розетки устанавливают по следующему принципу:

  • Для универсального использования — на высоте 30 см от чистого пола (имеется ввиду высота от уложенного чистового покрытия).
  • Для крупной бытовой техники (стиральная машина, холодильник) на высоте 1 метр.
  • Если блоки розеток монтируются над столешницами или тумбочками — не менее, чем в 10 см от поверхности.
  • Особый случай — монтаж розеток для телевизора, подвешенного на стену. Это индивидуальный проект.
  • А вот расстояние между центрами подрозетников — это константа (касается групповой установки, в ряд). Эта величина для установки стандартных розеток составляет 71 мм.

Необходимо также учитывать горизонтальное расположение. От углов, потолка, пола, дверных коробок — расстояние не менее 15 см. От радиаторов отопления не ближе 50 см. Разумеется, нельзя размещать розетки над приборами отопления (за исключением системы «теплый пол») и над кухонными плитами. Правила устройства электроустановок и СНиП запрещают установку розеток и прокладку проводов на стенах, непосредственно выходящих на улицу.

Делаем отверстия

Существует три основных способа. Преимуществ или недостатков между ними не существует. Все зависит от наличия у вас инструмента и насадок. Принципиальной разницы между установкой подрозетников в кирпичной или бетонной стене нет, поэтому технология схожая.

  1. Коронка по камню (бетону, кирпичу). Классический и самый быстрый вариант сверления стены под круглую коробочку.Диаметр такой насадки, как правило, 70 или 75 мм. Учитывая наружные размеры подрозетников (61–65 мм), лучше воспользоваться большей коронкой. Во-первых, заделать раствором лишнюю щель проще, чем втискивать коробочку в тесное отверстие. Во-вторых, у вас появляется небольшой запас на случай просчета в разметке.Затем, придерживаясь строго центральной разметки, высверливаем отверстия на глубину, превышающую длину подрозетника на 10–15 мм. Готовых отверстий у вас не получится, скорее всего место установки будет выглядеть так:Ничего страшного, сердцевина легко выбивается зубилом или шлямбуром.

    Совет! Как поступить, если на пути коронки попалась арматура? (Касается только бетонных стен).

    Идентифицировать металл под коронкой несложно. Вы точно не ошибетесь: заглубление прекращается, появляется характерный стук и вибрация.

    Самый правильный совет — измените место установки розетки. Арматура имеет шаг 15–30 мм, если размещение не настолько принципиально — сдвиньте отверстие на 3–5 см. Перед этим, постарайтесь определить, в какую арматурину вы попали: вертикальную или горизонтальную. Это поможет избежать дальнейших ошибок.

    Если передвинуть розеточный блок невозможно — придется удалять кусок арматуры. Для этого, выбейте «стакан» бетона, чтобы увидеть металл. Разбейте шлямбуром место вокруг арматуры на пару сантиметров. Проволоку диаметром 5–6 мм, можно перебить зубилом.

    Более толстую арматурину придется высверливать.

    Оптимальный вариант — вырезать этот участок болгаркой. С таким способом мы ознакомимся дальше.

  2. Высверливание отверстий с помощью дрели. Не самый простой способ, но при отсутствии коронки можно проделать одно-два посадочных места. Принципиальное отличие — контур высверливается не по центральной точке разметки. Необходимо нарисовать вокруг нее окружность диаметром 75 мм. Затем надо как можно чаще насверлить отверстий по контуру.А дальше, как и в первом варианте — шлямбур или зубило.

    Совет: Не бойтесь нарушить целостность стены вокруг отверстий. Безусловно хочется, чтобы все выглядело красиво даже на подготовительном этапе: отверстия, как на картинке, идеально ровный ряд. Вы просто потратите лишнее время, все неровности заштукатурятся и закроются финишной поверхностью.

    Кстати, если вы проводите монтаж подрозетников именно в кирпичной стене, высверливание не будет сложной задачей. Материал мягкий, легко сверлится даже без перфоратора: обычной дрелью с победитовым сверлом.

    Если вы делаете нишу в красном кирпиче, старайтесь попасть между цементными слоями. Меньше разрушений (бетон выламывается кусками), и легче выбирать отверстие.

  3. Монтаж подрозетников с помощью болгарки. Такой способ применяется не из-за отсутствия дрели или коронки по бетону. Если у вас есть болгарка, значит и перфоратор найдется. Просто это еще одна технология, не лучше и не хуже остальных.

    Единственное условие, при котором этот способ незаменим — работа с железобетонной стеной особой прочности. Вы просто затупите дорогую коронку, а диски на болгарке стоят копейки.

    Вместе со штробами для силового кабеля, просто вырезаем прямоугольные или квадратные отверстия с запасом вокруг подрозетников.

    Выглядит безусловно грубо. На более-менее обработанных стенах, рука не поднимается на такое кощунство. А если до отделки еще далеко — это самый быстрый и эффективный способ. Также подходит и для кирпичных стен.

  4. Самый не эстетичный способ — перфоратор в режиме отбойного молотка. К нему следует прибегать лишь в случае, если остальные способы невозможны. Тем не менее технология есть, и мы не можем ее игнорировать.

Конечный результат — готовые отверстия для подрозетников с подведенными штробами. Вычищаем ниши с помощью щетки или строительного пылесоса, и обязательно грунтуем.

Установка коробочек

В соответствии с разметкой, примеряем собранные блоки. Монтаж подрозетников производится вне зависимости от качества отверстий. Если коробка упирается в неверно высверленную нишу — ее надо расширить. Разметка — наше всё! Не ленитесь на этом этапе, даже если не хочется еще раз взять в руки зубило и намусорить.

Опытные установщики закрепляют подрозетники на какую-нибудь направляющую, фиксируют идеальное расположение, а потом замазывают коробочки алебастром.

Если просто усадить подрозетники в жидкий раствор, они могут сместиться до полного высыхания. Придется все долбить заново.

Провода необходимо оставить с запасом 10–15 см. При установке розеток вы уберете лишнее, оставив небольшую установочную петлю.

Вечный вопрос: устанавливать подрозетники до или после штукатурки

Если поверхность покрыта гипсокартоном — такой проблемы нет. А что делать при установке подрозетников в кирпичной или бетонной стене?

На самом деле, с технической точки зрения нет никакой разницы. Можно точно рассчитать высоту посадки: главное – чтобы подрозетник не торчал, даже на 1 мм. Если край будет утоплен на 3–5 мм, это не страшно. Монтажная площадка розетки упрется в стену, а для крепления воспользуйтесь более длинными шурупами.

Проблема скорее психологическая — жалко сверлить отштукатуренную поверхность.

При выборе последовательности (до или после штукатурки) следует учесть один нюанс: если кромка установленных подрозетников будет выступать над плоскостью стены, как вы будете ровно наносить штукатурку?

Поэтому, оптимальный вариант: высверлить ниши, затем отштукатурить стены (останутся дыры для розеток с неровными краями), а после этого аккуратно подчистить кромку отверстий. Перед тем, как вмонтировать подрозетники, придется восстановить разметку.

Далее — ничего нового. Монтируем подрозетники на алебастр, ждем пока высохнет. Останется немного подровнять края.

Простой совет начинающим мастерам: Для того, чтобы алебастр или гипс не застывал слишком быстро, добавьте в воду клей ПВА. После замешивания раствор кристаллизуется в 2–3 раза дольше.

Правда окончательного высыхания придется ждать несколько часов. Зато смесь будет во много раз прочнее.

Видео по теме



profazu.ru

Особенности установки подразетников: в бетон, гипсокартон, дерево

При строительстве новых жилых, производственных и офисных зданий, проведении капитальных ремонтов с установкой или заменой проводки обязательно приходится использовать подрозетники. Производится большое количество разнообразных изделий, отличных по материалу, размерам, формам, и назначению. Потребителю сложно определится в назначении каждого элемента, и какие из них лучше. В статье расскажем про виды подрозетников, рассмотрим особенности монтажа.

Назначение подразетников в доме

Основным назначением всех  подрозетников является обеспечение надежного крепления розеток, выключателей при монтаже скрытой проводки. В них маскируются провода и контакты, к которым они подключаются. При необходимости  крепления выключателей и розеток устанавливаемые на базе подрозетников, позволяют быстро извлечь неисправные или устаревшие элементы проводки и установить новые.  Конструкции, материалы подразетников  просты и продуманы так, что позволяют закрепить в них изделия практически с любыми видами креплений.

Производители делают очень много видов подразетников, их конструкция и материал зависит от многих факторов:

  • Поверхность куда устанавливается, бетон, гипсокартон или другие материалы;
  • Изделия, которое в него устанавливается;
  • Совместимость конструкций крепления подрозетника с выключателем или розеткой и много другого.

Рассмотрим, какие бывают виды подразетников и как сделать правильный выбор. Читайте также статью: → «Сколько розеток установить в квартире?».

Основные виды подрозетников

Изделия разделяют по следующим признакам:

  • Материал изготовления;
  • Конструкция;
  • Размеры.

Рассмотрим самые распространенные материалы, из которых изготавливают подрозетники.

Пластмассовые (пластиковые) подразетники

Пластик для изготовления подрозетников имеет хорошие негорючие свойства, это дает возможность ставить их в деревянные стены срубов или декоративную деревянную отделку типа вагонки, ДСП, фанеру или другие варианты.

Пластиковый подрозетник для гипсокартонных стен с основными элементами

Прочный металлический подрозетник

С появлением негорючих пластиковых моделей, которые являются хорошим изолятором, металлические подразетники стали пользоваться меньшим спросом. Они очень хорошо ограничивают распространения пламени, но являются отличным проводником электрического тока.

Это свойство повышает вероятность короткого замыкания проводов в корпусе подразетника. Кроме того элементы крепления розеток и выключателей имеют лучший эффект сцепления с пластиком, поэтому крепятся надежнее. Однако прочность и гибкость металлических изделий надежнее и немало потребителей предпочитают их использовать.

Металлический подрозетник

Совет №1. При установке металлического подрозетника в стену из деревянного бруса, положите в оверстие азбестовую прокладку потом вставляйте подрозетник.

Деревянные подкладки в качестве подрозетников

В настоящее время практически не используются, ранее их активно применяли при установке накладных розеток и выключателей для наружной проводки. Читайте также статью: → «Как правильно установить и подключить розетку? Схемы подключения».

Конструктивные отличия подрозетников

Основой любого подрозетника металлического или пластикового является корпус  в виде стакана.

  • Для бетонных стен. Для изделий, которые устанавливаются в бетонные, кирпичные и пеноблочные стены стаканы делаются без особых приспособлений и фиксируются в отверстиях гипсовым раствором.

Пример крепления подрозетников в бетонную стену гипсовым раствором

  • Для гипсокартонных изделий. Более сложную конструкцию имеют подрозетники для установки в полые стены из гипсокартона, листов ДСП или фанеры. На их корпусе предусмотрены винты и зажимные планки.

Пластиковый подрозетник с креплением для гипсокартонных стен

При вращении винта по часовой стрелке зажимная планка поднимается к поверхности стакана и упирается в лист, строительного материала. С лицевой стороны стакан прижимается к листу выступающей верхней кромкой.

  • Овальные подразетники. Для бетонных и гипсокартоных стен делаются овальные изделия, разной длинны, рассчитанные на установку блока розеток, которые могут быть различного назначения, 220В, подключения телевизионного кабеля и телефонов, модемов интернета.

Овальный подрозетник для установки двух элементов

Для установки блока розеток часто используют конструктор с платформой, на которой можно собрать до 5 розеток.

  • Накладные подрозетники для внешней проводки, в кабельканалахя, плинтусах, элементах мебели.

Пример установки набора подрозетника с розеткой в конструкции плинтуса

Ярким примером такого варианта являются подразетники для установки в структуру напольного плинтуса, где проводка спрятана в кабельканал встроенный в плинтусной конструкции. Это один редких случаев, когда подрозетник имеет квадратную форму. Читайте также статью: → «Прокладка электропроводки в плинтусах».

Отличие креплений по размерам

Размеры производители привязывают к стандартам розеток и выключателей поэтому по внешнему диаметру стаканы подразетников бывают 68 мм, с высотой 45 мм. Но так как элементы вставляются вовнутрь, более важны не внешние, а внутренние размеры они могут быть на 3 – 5 мм меньше в зависимости от толщины стенок подрозетников. В некоторых случаях востребованы изделия с диаметром 60 мм так как есть элементы крепления выключателей и розеток сделанные под эти стандарты.

Размеры производители привязывают к стандартам

По глубине стандарты изделий бывают 2,5 см и 4,5 см более, последние наиболее востребованы  этого расстояние вполне достаточно, чтобы разместить, всю контактную группу с проводами за розеткой. Есть подрозетники с глубиной стакана до 80 см, они очень удобны при монтаже электропроводки без распределительных коробок. Все рассключения проводов и отводы по разным направлениям упаковываются на дне такого подразетника и остается место для установки розетки или выключателя.

Особого значения разница в 5 мм по диаметру не имеет, так как механизм крепления на изделиях которые вставляются в подрозетники предусматривают раздвижные упорные планки в пределах этих размеров. Эта мера обеспечивает универсальность крепления к различным моделям подрозетников. На верхней части стакана сделана выступающая кромка для упора в плоскость поверхности стены, чтобы подразетник не проваливался глубже в отверстие для его установки. С учетом этой кромки диаметр может быть 72 мм, это важно учитывать при сверлении отверстий в стене для подрозетников, чтобы они вставлялись плотно.

Во всех подразетниках в боковых стенках стакана делаются отверстия, диаметром 1.5 – 2см для ввода и отвода проводов. Они могут быть полностью открытыми с одной стороны, или стенки прорезаются не до конца, обозначая места отверстий с нескольких сторон. Такое конструктивное решение позволяет поддеть пластик или лист жести отверткой перекусить перемычки бокарезами и удалить с любой стороны часть конструкции закрывающее отверстие.

Варианты с квадратными формами подрозетников тоже бывают разными, производители делают исходя из стандартов размера плинтусов и розеток. Основные модели квадратные имеют размеры 70х70 мм или 60х60 мм, есть прямоугольные блоки для установки нескольких розеток от 3 до 5 шт.

Совет №2. Если не можете подобрать подрозетник по форме плинтуса установите розетки над ним. В гипсокотонных стенах провода из плинтуса выводят на обратную сторону к отверстиям для подрозетников. В бетонных стенах или кирпичных прокладывают штробы.

Методика установки подрозетников в стены

Прежде чем начинать монтаж надо определиться с выбором подразетников, который зависит от материала стен. Место установки выбирается исходя из необходимости, современные стандарты предусматривают монтаж розеток на высоте 20 – 30 см от пола. Выключатели ставят на высоте 90 см от пола, это примерный уровень опущенной руки среднестатистического взрослого человека. Считается, что так удобнее пользоваться, не надо поднимать руки, выключатель доступен для детей и инвалидов.

Монтаж подрозетников в бетонные и кирпичные стены

В этом случае используются обычные, металлические или пластиковые подрозетники:

  • Подрозетники устанавливаются в отверстие после того как проложена проводка, при этом учитывается с какой стороны подходят провода. В этих местах на стаканах освобождаются технологические отверстия и продеваются провода вовнутрь подразотника.
  • По периметру на стенки отверстия слоем толщиной не более 1см наносится раствор быстросохнущего гипса или алебастра, после чего вдавливается корпус подрозетника. Таким образом, он жестко фиксируется в бетонной стене.
  • При установке надо учитывать, что на стену будет наноситься слой штукатурки толщиной примерно 1 см. Поэтому надо не до конца вставлять стакан, чтобы край после штукатурки был на одном уровне с поверхностью стены. Иногда отверстия делают после установки проводки и штукатурки стены, тогда стакан подрозетника ставится на одном уровне с поверхностью стены.

Монтаж подрозетников в полые поверхности типа гипсокартонных стен

Для монтажа в гипсокартонную стену используют специальные подрозетники с зажимными планками:

  • Разметка производится аналогичным способом, как и в бетонной стене;
  • Проводка в таких случаях обычно прокладывается за листами гипсокартона;
  • Обратите внимание сверление отверстий под стаканы подрозетников в гипсокартоне надо проводить специальной коронкой для этих целей и не включать режим перфорации. Долбление может проломить гипсокартон, требуется ручное последовательное нажатие на дрель.
  • В отверстия выводятся провода, продеваются вовнутрь подрозетника;
  • Стакан вставляется в отверстие, после чего болты крепления поочередно вращаются по часовой стрелке. При этом зажимные планки от дна стакана поднимаются к поверхности. Вращения надо проводить до тех пор, пока верхняя выступающая кромка стакана плотно прижмется к листу гипсокартона.

Пример крепления подрозетников к гипсокартонной стене

Виды и особенности использования коронок для сверления отверстий под подрозетники

Коронка для сверления отверстий под подрозетники имеет вид полого цилиндра, отрезок трубы, на краях которого вплавлены твердые сегменты режущие бетон или кирпич. С обратной стороны режущей поверхности расположено обычное крепление для установки в головку перфоратора. По центру диаметра крепится направляющее сверло с победитовым или алмазным наконечником.

Коронка для сверления бетона

Для сверления бетонных стен перфоратор используется с режимом перфорации, после сверления до необходимой глубины, внутренняя часть бетона в отверстии легко выбивается, зубилом и молотком. Поверхность дна отверстия сравнивается перфоратором с соответствующей насадкой.

Для гибсокартона коронка сделана из более тонкого металла с обычными зубцами на краях как у ножовки по дереву. При сверлении не рекомендуется использовать режим перфорации, плавно продавливайте коронку до полного пропила листа. Коронки бывают разных диаметров, производители делают их исходя из стандартов размеров подрозетников.

Насадки на коронку для сверления гипсокартона

Характерные ошибки при монтаже подрозетников

  • Самая распространенная ошибка, когда не учитывают материал стен и соответствующий вид подрозетника, его размеры должны быть совместимы к тем элементам, которые в него вставляются;
  • Сажают подрозетники в отверстия, на гипсовый раствор, забыв продевать через него провода;
  • При установке подрозетника в стену провода из него должны выступать не менее чем на 15 см. В противном случае могут возникнуть проблемы с подключением розетки или выключателя;
  • Сверление гипсокартона коронкой по бетону в режиме перфорации, в этом случае лист может проломиться. Сверлить надо только коронкой для гипсокортона, в режиме сверления, постепенно нажимая на дрель рукой.
  • При сверлении гипсокартона учитывайте, где с обратно стороны проходят провода, чтобы не повредить их при сверлении.

Часто задаваемые вопросы

Вопрос №1. Ошибся с подразетниками для бетонной стены взял гипсокартонные, можно их поставить?

Подрозетники для гипсокартона в бетонную стену поставить можно, откусите пасатижами прижимные планки и вставляйте. Изделия для бетона в гипсокартон устанавливать проблематично.

Вопрос №2. Стакан проваливается в отверстие, как исправить?

Наложите больший слой гипса или алебастра при фиксации в отверстии, чтобы он плотно садился в гнездо.

Вопрос №3. Какой подрозетник лучше поставить в бетонную стену, пластиковый или металлический?

Я считаю, в пластиковом стакане крепления розеток и выключателей зацепляются лучше, соответственно надежнее фиксация.

Вопрос №4. Как исправить, если сделал отверстие в гипсокартоне большего диаметра?

Несколько миллиметров можно намотать изолирующую ленту на стакан,  уровняв диаметры. При этом ширина ленты должна совпадать с толщиной гипсокартона тогда зажимные лапки прижмут подрозетник без перекосов.

Вопрос №5. В металлическом подрозетнике только одно отверстие, а провода подходят с разных сторон, как завести их во внутрь?

Сделайте в стене коронкой отверстие немного глубже, проложите провод за подрозетником и выведете оба провода в одно отверстие. Если длины провода не хватит, просверлите в стакане отверстие с нужной стороны.

Оцените качество статьи. Нам важно ваше мнение:

electric-tolk.ru
