Шпонка что это такое – Для чего нужны шпонки

Для чего нужны шпонки

Среди большого количества разнообразных видов соединений очень часто встречается именно такой вид, как шпоночное соединение. Исходя из такого названия, можно понять, что выполняется оно, непосредственно, с помощью шпонок. Но для чего нужны шпонки в этом виде соединения? Насколько важную роль они играют в механизмах? Какие характеристики и свойства имеют шпонки, и что вообще это изделие представляет из себя?

Обычно под шпонкой подразумевается стальная продолговатая деталь в форме бруска. В более редких случаях упоминают деревянные шпонки, использующиеся при изготовлении разной мебели и фурнитуры. Мы же рассмотрим изделия, материалом изготовления которых служит сталь чистотянутая для шпонок из разных марок стали, например, Ст45, Ст50, Ст55. Это сырье так же называют шпоночный материал ГОСТ 8787-68.

Шпонка предназначена для установки в паз на валу и поверхности детали. При этом со стороны такое соединение может напоминать небольшой клин. Кстати говоря, с польского языка шпонка переводится именно как клин. Такое название она получила благодаря тому, что попросту не позволяет валу и ступице проворачиваться, надежно фиксируя вращающиеся по отношению друг к другу детали механизма, и передавая момент силы.

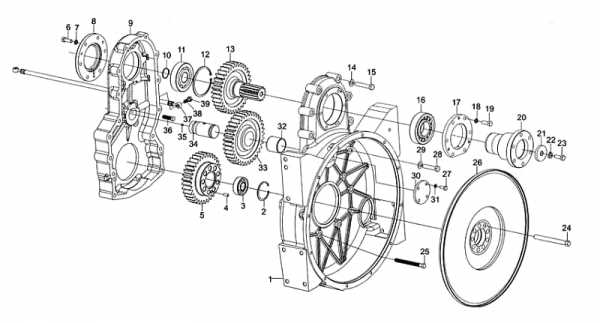

Сферой применения шпонок являются практически все отрасли машиностроения, а также станкостроения. Шпоночные соединения используют в разной технике, автомобилях, а также в механизмах, станках и различном оборудовании благодаря очень высокой степени надежности этих изделий. Одной из наиболее отличительных особенностей шпонок является возможность их функционирования как некого предохранителя узлов.

Заключается подобная возможность, в том, что если предел крутящего момента будет превышен, то шпонка под нагрузкой попросту срежется в месте разграничения вала и детали. Замена испорченной шпонки для опытного мастера не составит никакого труда, да и цена на новую деталь совсем не высока. При чем под большой нагрузкой срезается только шпонка, а вот другие дорогостоящие части конструкции остаются в целости.

Таким образом, шпонка является достаточно дешевым и эффективным изделием, что крайне важно для производств в промышленных масштабах и для частных владельцев разной техники, в том числе тракторов, комбайнов и подборщиков сена, так как заменить шпонку в разгар уборочного сезона можно в кратчайшие сроки. Подводя итоги, можно выделить пару-тройку важных пунктов, объясняющих для чего нужны шпонки:

  • Выполняют надежное соединение вала и деталей
  • Обеспечивают высокую степень фиксации
  • Позволяют избежать проворачивания деталей
  • Сохраняют детали в целости при больших нагрузках.

Какие есть шпонки

С тем, зачем нужна шпонка, мы уже разобрались, однако очень важно будет отметить тот факт, что существуют различные варианты исполнения шпонок, каждый из которых будет иметь свои стандарты изготовления, следовательно, уникальные параметры, характеристики и предназначение для применения. Именно по этой причине мы так же рассмотрим, какие есть шпонки и какие у них эксплуатационные свойства.

Обратите внимание, что шпонки одной и той же формы и конструкции могут обладать различными размерами. Основные параметры и допуски изготовления, само собой, написаны в соответствующих нормативах ГОСТ, но зачастую очень многие предприятия осуществляют изготовление шпонок на заказ по чертежам заказчика. А в некоторых случаях, заказчик может сделать шпонку из шпоночной стали самостоятельно.

Таким образом, у потенциального клиента всегда есть возможность купить шпонку в соответствии с представленным модельным рядом или же заказать индивидуальный образец. Как правило, при изготовлении шпонки проходят процесс термообработки, позволяющий им выдерживать прочность в 600МПа, после чего им придается определенная конструкционная форма, подразделяющая их по виду соединения на:

  • призматические
  • сегментные
  • цилиндрические
  • тангенциальные.
  • клиновые.

Призматические шпонки, в свою очередь, так же подразделяют на 3 дополнительных вида исходя из их принципа действия: на закладные, на направляющие и на скользящие. Так как установка данного типа шпонок достаточно проблематична в плане их индивидуального подгона в пазы, а при полном износе они могут опрокидываться, то в большом производстве этот вид продукции используется достаточно редко.

В отличии от предыдущего варианта конструкции, сегментные шпонки не требуют в момент установки никакой подгонки, и не имеют свойства опрокидываться, что сказывается на их достаточно частом использовании. Однако применение такого типа шпонок ограничено на деталях с большим сечением вала, поэтому сегментную разновидность невозможно будет встретить на участках со множеством изгибов вала.

Цилиндрические шпонки по принципу работы схожи с призматическими. Они тоже редкий гость в крупномасштабном производстве из-за того, что они требуют одинаковой степени плотности и твердости соединяемых изделий. Во многом именно эта особенность и мешает их частому применению. Собственно, основным местом установки цилиндрических шпонок являются именно концевые участки вала.

Тангенциальная шпонка представляет собой конструкцию из двух элементов, которые напоминают призматический клин с сечением прямоугольного поперечного типа. Такой вид шпонок монтируется попарно под наклоном от 120° до 180°. Одним из главных достоинств у такого типа изделия является то, что их материал осуществляет работу на сжатие. Основной их сферой применения является тяжелое машиностроение.

Наконец, разбирая то, какие есть шпонки, мы подошли к последней разновидности, а именно к клиновым шпонкам. Такой тип по праву считается наиболее эффективным и очень распространенным ввиду множества своих неоспоримых преимуществ. Например, изделия клинового вида могут выдерживать незначительную осевую нагрузку, и при этом отлично функционировать при нагрузках переменного типа.

s-agroservis.ru

Что такое шпонка?

Приветствуем, тебя читатель портала – SoproMats! Сегодня расскажем о том, что такое шпонка, какие существуют шпоночные соединения и дадим несколько рекомендаций по проектированию шпоночного соединения. Также к этой статье прилагаются несколько дополнительных публикаций, с которыми Вы можете ознакомится, перейдя по ссылкам в боковом меню.

Шпонка – это деталь, сцепляющая между собой два компонента — вал и ступицу. Она монтируется в пазовые углубления обоих, формируя шпоночное соединение. Деталь необходима для передачи крутящего момента от ступицы к валовому компоненту и наоборот. Пазы для ее монтажа на валу получают способом фрезеровки, а в ступицах – способом долбления или протяжки. Изготавливается из качественной углеродистой стали, а чтобы улучшить показатели прочности заготовка подвергается термообработке.

Плюсы шпоночного соединения (комбинации) — это несложная в исполнении конструкция, с низкой себестоимостью, удобная для сборки и разборки, поэтому такие сцепления используют машиностроительной отрасли.

К минусам относят, то что соединительные пазовые углубления, уменьшают прочностные характеристики обоих элементов. И их не желательно использовать в валовых элементах, испытывающих повышенное напряжение.

Какие существуют шпоночные соединения?

Комбинации бывают напряженные и ненапряженные.

Напряженные — образуются при использовании клиновых и тангенциальных шпонок, напряжение появляется уже при сборке, вне зависимости от внешнего воздействия в процессе работы.

Ненапряженные возникают при установке сегментных и призматических видов, при сборке компонентов внутри самого сцепления напряжения не образуется, а проявляется оно только при нагружаемых работах.

Проектные рекомендации

В процессе проектирования необходимо соблюдать ряд рекомендаций:

  • для одного валового элемента желательно использовать одинаковые по сечению, а лучше, и по длине ш., ориентиром служит меньший по сечению вал;
  • при небольшом вращающем моменте желательно монтировать ш. меньшего сечения, по отношению к размерам сечения вала, чем это указано в госстандарте;
  • если есть несколько шпоночных пазов, то их размещают на одной образующей;
  • если необходимо монтировать две сегментные ш., то их устанавливают вдоль вала в одном пазовом углублении ступицы. Если установить несколько ш. в одном соединении, то это ослабит сцепление. Если есть такая необходимость, то лучше использовать шлицевое (зубчатое) сцепление.
  • лучше избегать шпоночное сцепление при тонкостенных полых валах.

Статьи по шпонке:

В этом разделе написано о статьях про шпонки, которые опубликованы на нашем сайте.

Какие бывают виды шпонок?

В статье рассказано о существующих видах шпонок, которые применяются в инженерной практике: призматические, сегментные, цилиндрические, клиновые, тангенциальные. По каждому виду приведен ГОСТ, по которому определяются их характерные особенности и размеры. Также указанно где применяются каждый конкретный вид шпонки.

Как выполнить расчет шпонки?

В этом материале показано на простом примере как рассчитывается шпонка, а точнее шпоночное соединение. В примере для шпонки задается в качестве исходных данных: размеры вала и ступицы, материал из которого изготовлена шпонка и крутящий момент.

sopromats.ru

Шпонка и шпоночное соединение: обозначение, виды, чертежи, материал

Шпоночное соединение – разновидность соединения, состоящего из шпонки на валу и ступицы. Шпонкой называется деталь, которая соединяет узлы путем установки в пазы. Основной ее функцией является передача вращающего момента между узлами. Существует определенная стандартизация их разновидностей. Шпонка имеет специальные пазы, вырезанные путем фрезерования.

Применение

Основным применением шпоночных соединений является монтаж на вал с помощью пазового соединения. В большинстве своем шпоночный паз напоминает клин. Такой тип соединения деталей позволяет валу и ступице не проворачиваться относительно оси друг друга. Фиксированное положение ступицы к валу со шпонкой позволяет добиться высокого КПД при передаче усилия.

Наиболее часто шпоночное соединение можно встретить в машиностроении, при строительстве станков. Часто она используется при производстве автомобилей и других механизмов, где требуется повышенная надежность фиксации деталей машин. Высокая надежность достигается благодаря функции предохранительного узла вала со шпоночным пазом.

Шпонка выступает предохранителем в случаях превышения максимального уровня крутящего момента. В подобных случаях происходит срез шпонки, поглощая чрезмерную нагрузку она снимает ее из вала и ступицы.

Благодаря своим свойствам она стала широко распространенной в машиностроении, она отличается высокой эффективностью, простотой изготовления и монтажа, а также низкой стоимостью. Подобные характеристики особо важны в промышленном производстве, особенно в сельском хозяйстве. В разгар сезона часто возникают случаи поломок отдельных узлов, которые нужно заменить максимально быстро. Чаще всего можно встретить в узлах пресс-подборщиков.

Учитывая все вышесказанное, выделяются основные позиции, для чего нужна шпонка:

  1. Обеспечение безопасность соединяемых узлов при повышенных нагрузках.
  2. Достижение высокой степени фиксации отдельных элементов механического узла.
  3. Выполняет функцию предупреждения проворачивания узла и ступицы.
  4. Надежность подобного соединения превышает надежность аналогов при фиксации вала с деталями.

В общем, встретить шпоночное соединение можно практически в любом сложном механизме, что обусловлено его техническими характеристиками.

Виды шпонок

Основные виды шпонок делят на два типа: напряженные и ненапряженные. Среди которых выделяются такие типы шпонок:

    1. Клиновые. Особый тип, который отличаются углом наклона верхней грани. В общем разделение на виды происходит исходя из классификации шпоночных соединений. Устанавливается в паз с помощью физической силы, ударным методом. Применение такого типа соединения позволяет добиться необходимого напряжения. Нарезанный клин, находясь в пазе, распирает его изнутри. За счет силы прижатия, вал и ступица совместно вращаются.Используется довольно редко, так как ее использование предусматривает индивидуальный подгон. Это можно считать недостатком для массового производства механизмов. Основное назначение — применение в тихоходных передачах и узлах неподвижного соединения.
      Среди клиновых шпонок выделяют:
      • врезные;
      • на лыске;
      • фрикционные;
      • без головки и с головкой.
    2. Сегментные. Производятся в виде сегментной пластины, загоняемой в паз. Производиться методом фрезерования. Широко применяются в производстве, так как просты в изготовлении, не требуют особой точности при нарезании и легко устанавливается. Отличается установкой в боле глубокий паз, в сравнении с аналогами. Глубокий паз не подходит для больших нагрузок, так как значительно снижает прочность вала, поэтому используется при небольших крутящих моментов.На длинных ступицах может устанавливаться несколько шпонок, так как они имеют фиксированную длину. Выполняют предохранительную функцию на срез и смятие.
    3. Призматические. Отличаются параллельными гранями, которые устанавливаются в паз и фиксируют ступицу. Рабочими гранями в таки случаях являются боковые. Относятся к ненапряженному типу шпоночных соединений, поэтому существует вероятность возникновения коррозии в месте соединения. Для исключения коррозии, муфта и вал соединяются с натягом. Концы производятся обычно со скругленными или плоскими концами. Для скругленного типа рабочей поверхностью считается длина прямых краев. Паз нарезается с помощью фрезы.Передача усилия происходит путем давления поверхности паза на шпонку, которая передает крутящий момент на паз ступицы. Данный тип соединения призматической шпонкой часто используется для подвижных соединений, поэтому используют дополнительное крепление с помощью винтов. Как и многие другие типы выполняет функцию предохранителя при смятии и срезе.
    4. Цилиндрические. Штифты в таких шпонках изготавливаются в виде цилиндров. Работаю в натяжении с отверстием на торце вала, которое высверливается под соответствующие размеры шпонок. Используется в тех случаях, когда ступица устанавливается на конце вала. Требует особого подхода к монтажу шпоночных соединений.Позволяют работать на срез и смятие. Поэтому выбор шпонки производят исходя из прочности на смятие.

Исходя из типа посадки выделяются:

  1. Свободная – применяется в случаях, когда выполнять сварочные работы довольно сложно и есть необходимость подвижного сцепления деталей во время работы.
  2. Плотная – нужна для создания сцеплений, движение которых во время работы выполняется в одном пространственном положении.
  3.

Обозначения на чертежах

На чертежах обозначение призматических шпонок происходит исходя из нормативного документа ГОСТ. Они делятся на шпоночные пазы: высокие, нормальной высоты и направляющие. Рабочими гранями у них являются боковые.

На сборочном чертеже обозначение выполняется с учетом диаметра вала, крутящего момента, сечения и длины.

Например:

Шпонка 3–20Х12Х120 ГОСТ 23360-78;
Где 3 – исполнение, 20Х12 – сечение, 120 – длина.

Скачать ГОСТ 23360-78

Обозначение остальных типов шпонок на изображениях выполняется таким же образом, исходя из соответствующих ГОСТов, разработанных для каждой отдельной модели.
Указанное обозначение должно четко характеризировать деталь, что очень важно для получения надежного соединение. Ведь даже малейший зазор может стать причиной быстрого износа рабочих узлов и потери эффективности во время работы.

Достоинства и недостатки

Как и любой тип соединений, шпоночные имеют ряд достоинств и недостатков. К достоинствам шпоночных соединений можно отнести простоту большинства типов шпонки. При этом монтаж и замена такой детали выполняется легко и быстро. Благодаря чему они получили широкое применение в машиностроении. Также обеспечивает функцию предохранения.

К недостаткам относиться ослабление ступицы и вала. Оно возникает исходя из повышенного напряжения и уменьшения поперечного сечения. Также ослабление деталей вызвано из-за нарезанного паза, который снижает осевую прочность вала.

Чтобы минимизировать недостатки, нужно добиться отсутствия перекоса шпонки в пазе. Для этого нужно обеспечить отсутствие зазора, что делается путем индивидуального изготовления и подгона шпонки. Из-за этого в крупносерийном производстве редко применяют любые разновидности шпоночных соединений. Если добиться отсутствия перекоса не удалось, площадь рабочего контакта уменьшается, в следствие чего степень максимальной нагрузки уменьшается.

Также наличие зазора вызывает эффект биения, особенно на высоких скоростях. Это приведет к быстрому износу рабочих деталей. Из-за этого подобное соединение редко применяется для быстровращающихся валов. Для подбора подходящей шпонки лучше использовать таблицу шпоночных соединений.

Материал шпонок

Для изготовления шпоночного соединения применяют калибровочный металлопрокат. Чаще всего используется сталь марки 45. Она относиться к углеродистым сталям обычного типа, которая часто применяется для производства деталей высокой прочности. Сталь используется в виде бруска длиной 1 м.

В некоторых случаях может применять углеродистая сталь марки 50. Она необходима, когда требуется повышенные прочностные свойства полученных шпонок. Реже применяются легированные стали, например, марки 40х, для которой характерен высокий показатель твердости, достигаемый путем термической обработки.

Скачать ГОСТ 8787-68

Стальные заготовки обрабатываются с помощью фрезы, сверлильных станков, станков для рубки, шлифовальных машин и других инструментов. Используемые станки имеют блок управление, который позволяет с помощью числовых программ изготовить деталь необходимых параметров.

Цена полученной шпонки довольно низка, поэтому приобрести необходимую деталь довольно легко. Но в некоторых случаях, когда есть необходимость срочного получения шпонки, изготовить ее можно самостоятельно. Чаще всего подобная необходимость возникает в сельском хозяйстве, где во время сезонных работ часто возникают поломки, которые нужно отстранить. При этом ближайшие точки продажи необходимых деталей находиться на расстоянии в несколько десятков километров.

Имея небольшое количеству инструмента под рукой и заготовку из соответствующего материала, можно быстро изготовить временную замену. При соблюдении технических характеристик, полученная деталь сможет полноценно заменить заводскую, но лучше всего при первой возможности приобрести шпонку нужной прочности и геометрических параметров. Это необходимо для избежание преждевременного износа механизмов.

Иногда для производства могут использовать другие материалы, например, пластик высокого качества. В качестве материала может использоваться дерево, чаще всего при изготовлении мебели.

В качестве материала лучше использовать разные породы дерева, для шпонки подойдет более мягкий материал чем основной. Это позволит обезопасить основную конструкцию от повреждений в случае повышенной нагрузки. Легче заменить шпонку чем большой конструкционный узел.

Для предотвращения проникания влаги в железобетонные конструкции используются специальные шпонки – ватерстоп. Изготавливают их из резины высокого качества и ПВХ. Это позволяет добиться необходимой степени водонепроницаемости и стойкости к растворам агрессивных химических веществ.

Заключение

Такой тип соединения отличается простотой и достаточно высокой надежностью, из-за чего получил высокую популярность в промышленности. Разнообразие видов позволяет подобрать оптимальный тип соединения, что позволит добиться высокой эффективности, надежности готовой конструкции и страховку узлов от повреждений при повышении допустимых нагрузок. Подобрав шпонку исходя из соответствующих ГОСТов, можно добиться высокой эффективности работы соединения.

На сегодняшний день можно легко подобрать необходимую деталь, что позволяет быстро сделать монтаж и замену в случае необходимости.

Если вы нашли ошибку, пожалуйста, выделите фрагмент текста и нажмите Ctrl+Enter.



stankiexpert.ru

Шпонка. Шпоночный паз. | МеханикИнфо

Шпонка. Шпоночный паз. Виды, размеры и предельные отклонения. 4.39/5 (87.88%) проголосовало 33

Шпоночный материал предназначен для передачи крутящего момента с одной детали на другую. Препятствует вращению одной детали относительно другой. В зависимости от диаметра вала, на которые подгоняется шпонка, будет меняться её ширина и высота, а на валу – глубина шпоночного паза.


Шпоночные пазы на валу делают на фрезерном станке, а на другой детали, которая садится на вал (зубчатое колесо, втулка, полумуфта, муфта и т.д.) на долбежном станке (смотрите видео). Также возможно изготовление шпоночного паза на токарном станке (смотрите видео).

Существует несколько видов шпонок: призматические, клиновые, сегментные, цилиндрические и тангенциальные. Они могут быть как открытого, так и закрытого типа. Все они изготавливаются согласно стандартам ГОСТ, которые устанавливают размеры и предельные отклонение шпоночных пазов и шпонок:

ГОСТ 24071-97 – сегментные шпоночные пазы и шпонки;

ГОСТ 24068-80 – клиновые шпоночные пазы и шпонки;

ГОСТ 23360-78 – призматические шпоночные пазы и шпонки;

ГОСТ 10748-79 – призматические высокие шпоночные пазы и шпонки;

ГОСТ 24069-80 – тангенциальные нормальные шпоночные пазы и шпонки;

ГОСТ 12207-79 – цилиндрические шпоночные пазы и шпонки;

ГОСТ 8790-79 – призматические шпоночные пазы и шпонки с креплением на валу.

Материалом для шпонок могут служить различные сорта стали, чаще всего это углеродистые стали (Ст45, Ст60). Одним из главных условий, предъявляемых к шпонкам, является симметричность всех её боковых стенок, а также недопустима подгонка шпонки с заусеницами и забоинами.

Одним из главных плюсов шпонки является простота конструкции, надёжность и небольшая стоимость. Сборка такого рода соединения не занимает много времени.

Ниже вы можете ознакомится с таблицами размеров и предельных отклонение шпоночных пазов и шпонок.

Шпонка. Шпоночный паз. Виды, размеры и предельные отклонения.

Призматические шпонки по ГОСТ 23360-78.

Рис 1. Основные обозначения призматических шпонок и шпоночных пазов.

Таблица 1. Размеры и предельные отклонения призматических шпонок и шпоночных пазов по ГОСТ 23360-78.

Диаметр вала d Сечение шпонки

bхh

Шпоночный паз Длина l

мм

Ширина b Глубина Радиус закругления или фаска s1 x 45°
Свободное соединение Номинальное соединение Плотное соед. Вал t1 Втулка t2
Вал (Н9) Втулка

(D10)

Вал (N9) Втулка

(JS9)

Вал и втулка (Р9) Ном.. Ном. Пред.

откл.

не более не менее
Cв.12  до 17

» 17 » 22

5×5

6×6

+0,030 +0,078 +0,030 0

-0,030

±0,015 -0,012

-0,042

3,0

3,5

+0,1

0

2,3

2,8

+0,1

0

0,25

0,25

0,16

0,16

10-56

14-70

Св. 22 до 30

» 30 » 38

8×7 +0,036 +0,098

+0,040

0

-0,036

±0,018 -0,015

-0,051

4,0

5,0

+0,2

0

3,3

3,3

+0,2

0

0,25

0,4

0,16

0,25

18-90
10×8 22-110
Св. 38 до 44

» 44 » 50

» 50 » 58

» 58 » 65

12×8 +0,043 +0,120

+0,050

0

-0,043

±0,021 -0,018

-0,061

5,0 3,3 0,4 0,25 28-140
14×9 5,5 3,8 36-160
16×10 6,0 4,3 45-180
18×11 7,0 4,4 50-200
Св. 65 до 75

» 75 » 85

» 85 » 95

20×12 +0,052 +0,149

+0,065

0

-0,052

±0,026 -0,022

-0,074

7,5 4,9 0,6 0,4 56-220
22×14 9,0 5,4 63-250
24×14 9,0 5,4 70-280

.

Таблица 2. Предельные отклонения размеров (d + t1) и (d + t2).

Высота шпонок Предельное отклонение размеров
d + t1 d + t2
От 2 до 6 0
-0,1
+0,1
0
Св. 6 до 18 0
-0,2
+0,2
0
Св. 18 до 50 0
-0,3
+0,3
0

.

Призматические шпонки с креплением на валу по ГОСТ 8790-79.

Рис 2. Основные обозначения призматических шпонок с креплением на валу и шпоночных пазов.

Таблица 3. Размеры призматических шпонок с креплением на валу по ГОСТ 8790-79.

Ширина b (h9) Высота h (h21) Радиус закругления или фаска s1 x 45° Диаметр d0 Длина l2 Длина l (h24) Винты по ГОСТ 1491-80
не менее не более от до
8 7 0 25 0,40 М3 7 25 90 М3×8
10 8 0,40 0,60 8 25 110 М3×10
12 М4 10 28 140 М4×10
14 9 М5 36 160 М5×12
16 10 М6 11 45 180 М6×14
18 11 50 200
20 12 0,60 0,80 56 220
22 14 М8 16 63 250 М8×20
25 70 280
28 16 80 320
32 18 М10 18 90 360 М10×25
36 20 1,00 1,20 100 400
40 22 М12 22 100 400 М12×30
45 25 125 450

.

Сегментные шпонки по ГОСТ 8786-68.

Рис 3. Основные обозначения сегментных шпонок и шпоночных пазов.

Таблица 4. Размеры и предельные отклонения сегментных шпонок и шпоночных пазов по ГОСТ 8786-68.

Диаметр вала d Размеры шпонки b×h×D Шпоночный паз
Передающих вращающий момент Фиксирующих элементы Ширина b Глубина Радиус закругления или фаска s1 x 45°
Вал t1 Втулка t2
Номин. Пред. откл. Номин. Пред. откл. не менее не более
От 3 до 4

Св. 4 » 5

От 3 до 4

Св. 4 » 6

1×1,4×4

1,5×2,6×7

1,0

1,5

1,0

2,0

+0,1 0 0,6

0,8

+0,1

0

0,08 0,16
Св. 5 » 6

» 6 » 7

Св. 6 » 8

» 8 » 10

2×2,6×7

2×3,7×10

2,0 1,8

2,9

1,0

1,0

Св. 7 до 8 Св. 10 до 12 2,5×3,7×10 2,5 2,7 1,2
Св. 8 до 10

» 10 » 12

Св. 12 до 15

» 15 » 18

3×5×13 3×6,5×16 3,0 3,8

5,3

+0,2 0 1,4

1,4

Св. 12 до 14

» 14 » 16

Св. 18 до 20

» 20 » 22

4×6,5×16

4×7,5×19

4,0 5,0

6,0

1,8

1,8

0,16 0,25
Св. 16 до 18

» 18 » 20

Св. 22 до 25

» 25 » 28

5×6,5×16 5×7,5×19 5,0 4,5

5,5

2,3

2,3

Св. 20 до 22 Св. 28 до 32 5×9×22 7,0 +0,3

0

2,3
Св. 22 до 25

» 25 » 28

Св. 32 до 36

» 36 » 40

6×9×22 6×10×25 6,0 6,5

7,5

2,8

2,8

Св. 28 до 32 Св. 40 8×11×28 8,0 8,0 3,3 +0,2

0

0,25 0,40
Св. 32 до 38 Св. 40 10×13×32 10,0 10,0 3,3

.

Клиновые шпонки по ГОСТ 24068-80.

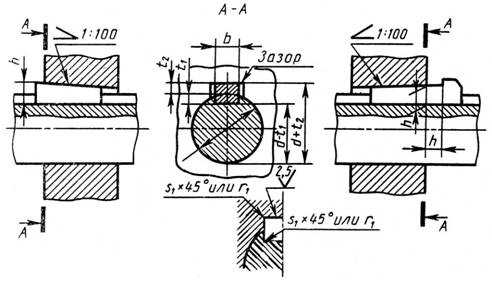

Рис 4. Основные обозначения клиновых шпонок и шпоночных пазов.

Таблица 5.1 Размеры и предельные отклонения клиновых шпонок и шпоночных пазов по ГОСТ 24068-80.

Ширина b (h9) Высота h (h21) Радиус закругления или фаска s1 x 45° Длина l (h24) Высота шпоночной головки
не менее* не более от до
2 2 0,16 0,25 6 20
3 3 6 36
4 4 8 45 7
5 5 0,25 0,40 10 56 8
6 6 14 70 10
8 7 18 90 11
10 8 0,40 0,60 22 110 12
12 8 28 140 12
14 9 36 160 14
16 10 45 180 16
18 11 50 200 18
20 12 0,60 0,80 56 220 20
22 14 63 250 22
25 14 70 280 22
28 16 80 320 25
32 18 90 360 28
36 20 1,00 1,20 100 400 32
40 22 100 400 36
45 25 110 450 40
50 28 125 500 45
56 32 1,60 2,00 140 500 50
63 32 160 500 50
70 36 180 500 56
80 40 2,50 3,00 200 500 63
90 45 220 500 70
100 50 250 500

80

.

Продолжение.

.

Таблица 5.2 Размеры и предельные отклонения клиновых шпонок и шпоночных пазов по ГОСТ 24068-80.

Диаметр вала Сечение шпонки bхh Шпоночный паз
Ширина b Глубина Радиус закругления или фаска s1 x 45°
Вал и втулка (D10) Вал t1 Втулка t2
Номин. Пред. откл. Номин. Пред. откл. не менее не более
От 6 до 8 2х2 2 1,2 +0,1
0
0,5 +0,1
0
0,08 0,16
Св. 8 до 10 3х3 3 1,8 0,9
Св. 10 до 12 4х4 4 2,5 1,2
Св. 12 до 17 5х5 5 3,0 1,7 0,16 0,25
Св. 17 до 22 6х6 6 3,5 2,2
Св. 22 до 30 8х7 8 4,0 +0,2
0
2,4 +0,2
0
Св. 30 до 38 10х8 10 5,0 2,4 0,25 0,40
Св. 38 до 44 12х8 12 5,0 2,4
Св. 44 до 50 14х9 14 5,5 2,9
Св. 50 до 58 16х10 16 6 3,4
Св. 58 до 65 18х11 18 7 3,4
Св. 65 до 75 20х12 20 7,5 3,9 0,40 0,60
Св. 75 до 85 22х14 22 9 4,4
Св. 85 до 95 25х14 25 9 4,4
Св. 95 до 110 28х16 28 10 5,4
Св. 110 до 130 32х18 32 11 6,4
Св. 130 до 150 36х20 36 12 +0,3
0
7,1 +0,3
0
0,70 1,00
Св. 150 до 170 40х22 40 13 8,1
Св. 170 до 200 45х25 45 15 9,1
Св. 200 до 230 50х28 50 17 10,1
Св. 230 до 260 56х32 56 20 11,1 1,20 1,60
Св. 260 до 290 63х32 63 20 11,1
Св. 290 до 330 70х36 70 22 13,1
Св. 330 до 380 80х40 80 25 14,1 2,00 2,50
Св. 380 до 440 90х45 90 28 16,1
Св. 440 до 500 100х50 100 31 18,1

 ОФОРМИТЬ ЗАКАЗ

mechanicinfo.ru

шпонка - это... Что такое шпонка?

  • Шпонка — – металлический или деревянный вкладыш в теле соединяемых деревянных конструктивных элементов, предотвращающий их относительное смещение. [СТБ 1725 2007] Шпонка – деревянный брусок, обработанный по заданному профилю и загоняемый в паз щита… …   Энциклопедия терминов, определений и пояснений строительных материалов

  • Шпонка — (детали машин)  металлическая деталь, предназначенная для передачи крутящего момента. Шпонка (иконопись)  деталь иконы предназначенная для увеличения жёсткости и прочности иконной доски …   Википедия

  • ШПОНКА — (польск. szponka от нем. Spon, Span щепка, клин),..1) деталь призматической, клинообразной или др. формы, устанавливаемая в пазах двух соприкасающихся деталей и предотвращающая их относительный поворот или сдвиг2)] Прокладка из гидроизоляционного …   Большой Энциклопедический словарь

  • ШПОНКА — ШПОНКА, шпонки, жен. (нем. Spon щепка) (тех.). Шип для скрепления двух каких нибудь частей, напр. для соединения вала со шкивом, для сплачивания двух досок. Толковый словарь Ушакова. Д.Н. Ушаков. 1935 1940 …   Толковый словарь Ушакова

  • ШПОНКА — (Bung) клин с малым уклоном, служащий для скрепления каких либо двух частей между собой, напр. вала с насаженной на нем шестерней. Самойлов К. И. Морской словарь. М. Л.: Государственное Военно морское Издательство НКВМФ Союза ССР, 1941 …   Морской словарь

  • ШПОНКА — крепежное изделие в форме призматического или цилиндрического клина, закладываемого в гнезда соединяемых деталей с целью воспрепятствовать их относительному перемещению в направлении, перпендикулярном длине Ш. В машиностроении Ш. применяется гл.… …   Технический железнодорожный словарь

  • шпонка — сущ., кол во синонимов: 4 • прокладка (28) • шпон (8) • шпона (4) • …   Словарь синонимов

  • шпонка — Металлический или деревянный вкладыш в теле соединяемых деревянных конструктивных элементов, предотвращающий их относительное смещение [Терминологический словарь по строительству на 12 языках (ВНИИИС Госстроя СССР)] Тематики машиностроение в… …   Справочник технического переводчика

  • ШПОНКА — (1) крепёжная деталь шпоночного соединения, входящая одновременно в пазы вала машины и ступицы соединяемой с ним детали (шестерни, шкива и др.) (см. .), предотвращает их относительный поворот или сдвиг (подвергается деформации среза и смятия).… …   Большая политехническая энциклопедия

  • шпонка — и; мн. род. нок, дат. нкам; ж. [польск. szponka] Техн. 1. Соединительный элемент, устанавливаемый в пазах двух деталей (зубчатого колеса, шкива и т.п.), препятствующий их сдвигу относительно друг друга. // Деревянный брусок, врезаемый поперёк… …   Энциклопедический словарь

  • dic.academic.ru

    Слово ШПОНКА - Что такое ШПОНКА?

    Слово шпонка английскими буквами(транслитом) - shponka

    Слово шпонка состоит из 6 букв: а к н о п ш


    Значения слова шпонка. Что такое шпонка?

    Шпонка

    ШПОНКА крепежное изделие в форме призматического или цилиндрического клина, закладываемого в гнезда соединяемых деталей с целью воспрепятствовать их относительному перемещению в направлении, перпендикулярном длине Ш.

    Технический железнодорожный словарь. - 1941

    ШПОНКА — крепежное изделие в форме призматического или цилиндрического клина, закладываемого в гнезда соединяемых деталей с целью воспрепятствовать их относительному перемещению в направлении, перпендикулярном длине Ш.

    Технический железнодорожный словарь. - 1941

    ШПОНКА (польск. szponka - от нем. Spon, Span - щепка, клин),1) деталь призматической, клинообразной или др. формы, устанавливаемая в пазах двух соприкасающихся деталей и предотвращающая их относительный поворот или сдвиг 2)] Прокладка из…

    Большой энциклопедический словарь

    Шпонка (иконопись)

    Многочастная иконная доска (щит) для прочности могла скрепляться шпо́нками. Между примыкающими друг к другу краями досок врезались небольшие фигурные шпонки, в зависимости от конфигурации именуемые «ласточками», «сковородниками» и «карасиками».

    ru.wikipedia.org

    Русский язык

    Шпо́н/к/а.

    Морфемно-орфографический словарь. — 2002

    Шпоночное соединение

    Шпоночное соединение, соединение вала с надетой на него деталью при помощи шпонки. Для установки шпонки на валу и в детали должны быть пазы, расположенные в осевом направлении.

    БСЭ. — 1969—1978

    Шпо́ночное соедине́ние — соединение охватывающей и охватываемой детали для передачи крутящего момента с помощью шпонки. Шпоночное соединение позволяет обеспечить подвижное соединение вдоль продольной оси.

    ru.wikipedia.org

    ШПОНОЧНОЕ СОЕДИНЕНИЕ — соединение вала и надетой на него детали (зубчатого колеса, шкива, муфты и т. п.)с помощью шпонки (см. рис.). Шпоночные соединения с призматической (а) и сегментной (б) шпонками.

    Большой энциклопедический политехнический словарь

    1. шпонах
    2. шпона
    3. шпоне
    4. шпонка
    5. шпоночный
    6. шпону
    7. шпоны

    wordhelp.ru

    Шпонка - это... Что такое Шпонка?

    Шпонка – металлический или деревянный вкладыш в теле соединяемых деревянных конструктивных элементов, предотвращающий их относительное смещение.

    [СТБ 1725-2007]

    Шпонка – деревянный брусок, обработанный по заданному профилю и загоняемый в паз щита поперёк волокон.

    [Шепелев А. М. Столярные работы в сельском доме. Россельхозиздат,1969 г.]

    Шпонка – металлический или деревянный вкладыш в теле соединяемых деревянных конструктивных элементов, предотвращающий их относительное смещение.

    [СТБ 1725-2007]

    Рубрики термина: Скобяные изделия, Изделия деревянные

    Рубрики энциклопедии: Абразивное оборудование, Абразивы, Автодороги, Автотехника, Автотранспорт, Акустические материалы, Акустические свойства, Арки, Арматура, Арматурное оборудование, Архитектура, Асбест, Аспирация, Асфальт, Балки, Без рубрики, Бетон, Бетонные и железобетонные, Блоки, Блоки оконные и дверные, Бревно, Брус, Ванты, Вентиляция, Весовое оборудование, Виброзащита, Вибротехника, Виды арматуры, Виды бетона, Виды вибрации, Виды испарений, Виды испытаний, Виды камней, Виды кирпича, Виды кладки, Виды контроля, Виды коррозии, Виды нагрузок на материалы, Виды полов, Виды стекла, Виды цемента, Водонапорное оборудование, Водоснабжение, вода, Вяжущие вещества, Герметики, Гидроизоляционное оборудование, Гидроизоляционные материалы, Гипс, Горное оборудование, Горные породы, Горючесть материалов, Гравий, Грузоподъемные механизмы, Грунтовки, ДВП, Деревообрабатывающее оборудование, Деревообработка, ДЕФЕКТЫ, Дефекты керамики, Дефекты краски, Дефекты стекла, Дефекты структуры бетона, Дефекты, деревообработка, Деформации материалов, Добавки, Добавки в бетон, Добавки к цементу, Дозаторы, Древесина, ДСП, ЖД транспорт, Заводы, Заводы, производства, цеха, Замазки, Заполнители для бетона, Защита бетона, Защита древесины, Защита от коррозии, Звукопоглащающий материал, Золы, Известь, Изделия деревянные, Изделия из стекла, Инструменты, Инструменты геодезия, Испытания бетона, Испытательное оборудование, Качество цемента, Качество, контроль, Керамика, Керамика и огнеупоры, Клеи, Клинкер, Колодцы, Колонны, Компрессорное оборудование, Конвеера, Конструкции ЖБИ, Конструкции металлические, Конструкции прочие, Коррозия материалов, Крановое оборудование, Краски, Лаки, Легкие бетоны, Легкие наполнители для бетона, Лестницы, Лотки, Мастики, Мельницы, Минералы, Монтажное оборудование, Мосты, Напыления, Обжиговое оборудование, Обои, Оборудование, Оборудование для производства бетона, Оборудование для производства вяжущие, Оборудование для производства керамики, Оборудование для производства стекла, Оборудование для производства цемента, Общие, Общие термины, Общие термины, бетон, Общие термины, деревообработка, Общие термины, оборудование, Общие, заводы, Общие, заполнители, Общие, качество, Общие, коррозия, Общие, краски, Общие, стекло, Огнезащита материалов, Огнеупоры, Опалубка, Освещение, Отделочные материалы, Отклонения при испытаниях, Отходы, Отходы производства, Панели, Паркет, Перемычки, Песок, Пигменты, Пиломатериал, Питатели, Пластификаторы для бетона, Пластифицирующие добавки, Плиты, Покрытия, Полимерное оборудование, Полимеры, Половое покрытие, Полы, Прессовое оборудование, Приборы, Приспособления, Прогоны, Проектирование, Производства, Противоморозные добавки, Противопожарное оборудование, Прочие, Прочие, бетон, Прочие, замазки, Прочие, краски, Прочие, оборудование, Разновидности древесины, Разрушения материалов, Раствор, Ригеля, Сваи, Сваизабивное оборудование, Сварка, Сварочное оборудование, Свойства, Свойства бетона, Свойства вяжущих веществ, Свойства горной породы, Свойства камней, Свойства материалов, Свойства цемента, Сейсмика, Склады, Скобяные изделия, Смеси сухие, Смолы, Стекло, Строительная химия, Строительные материалы, Суперпластификаторы, Сушильное оборудование, Сушка, Сушка, деревообработка, Сырье, Теория и расчет конструкций, Тепловое оборудование, Тепловые свойства материалов, Теплоизоляционные материалы, Теплоизоляционные свойства материалов, Термовлажносная обработка бетона, Техника безопасности, Технологии, Технологии бетонирования, Технологии керамики, Трубы, Фанера, Фермы, Фибра, Фундаменты, Фурнитура, Цемент, Цеха, Шлаки, Шлифовальное оборудование, Шпаклевки, Шпон, Штукатурное оборудование, Шум, Щебень, Экономика, Эмали, Эмульсии, Энергетическое оборудование

    Источник: Энциклопедия терминов, определений и пояснений строительных материалов

    Энциклопедия терминов, определений и пояснений строительных материалов. - Калининград. Под редакцией Ложкина В.П.. 2015-2016.

    construction_materials.academic.ru
