Глубина уплотнения бетона для этих моделей составляет от 120 до 300 мм, а мощность привода достигает 3 кВт. Она передается на специальный вибрационный вал, который является неотъемлемой частью каждой секции. Сборные виброрейки комплектуются бензиновыми, пневматическими и электродвигателями, а также оснащаются дополнительными лебедками, помогающими равномерно тащить длинное правило.

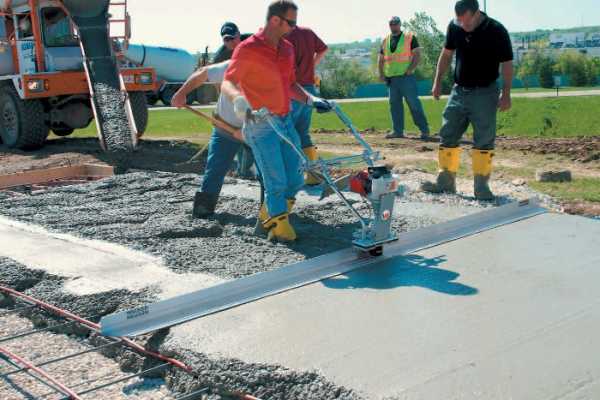

Мощные виброрейки стоят дорого, но способны утрамбовать слой бетона глубиной до 300 мм. Здесь правило представляет собой спаренные телескопические планки, которые можно удлинять или укорачивать. В результате максимальная ширина захвата таких моделей достигает 4,5-10 м. Вся конструкция движется по установленным заранее направляющим, правда, иногда перемещать ее приходится с помощью обычного тягового троса. Мощность вибрационного двигателя невелика – всего 250 Вт, но вес довольно приличный – от 30 до 80 кг.

Здесь правило представляет собой полукруглый профиль, который одинаково заглаживает поверхность бетона, в каком бы направлении оно ни двигалось. Такая конструкция отлично подходит для легких отделочных виброреек.

Расценки на популярные модели реек

Если же цена виброрейки для бетона вам не по карману, а объем предстоит небольшой, есть смысл просто взять агрегат в аренду. В Москве эта услуга обойдется в 350-700 руб/сутки, в зависимости от конструкции оборудования.

Рекомендации по выбору

Тип двигателя на виброрейке определяется условиями работ, хотя более мощными и терпимыми к агрессивной эксплуатации считаются бензиновые агрегаты. Их следует подбирать в том случае, если приходится укладывать очень плотный раствор или использовать профиль большой длины. Впрочем, сгодятся и электрические, однако это должны быть высокомощные модели, функционирующие по направляющим и с максимальной автоматизацией.

Следующее, что необходимо – определиться с длиной правила. Для этого нужно знать размеры самого узкого участка бетонной укладки и ориентироваться на него. В быту обычно хватает простеньких машин с нераздвижной рейкой 2-6,5 м. Можно купить агрегат с дополнительными сменными насадками для разных объектов, но это уже вариант для профессиональных строителей.

Особенности выбора:

1. Два правила на виброрейке позволяют быстрее выполнить выравнивание бетонной поверхности. Так что, когда нужно обработать большую площадь, и все успеть до схватывания раствора, лучше остановиться на парной конструкции.

2. Если делать все предстоит в одиночку, а объем укладки небольшой, лучше подобрать легкие и доступные по цене рейки с плавающей насадкой. На крупных стройплощадках придется пользоваться уже моделями с направляющими, но они стоят куда дороже.

Что касается материала рейки, здесь тоже есть из чего выбрать. Как правило, рабочий орган изготавливается из алюминия или стали. Первый заметно легче и в уходе не доставляет особых проблем, но и стоит он дороже. Такое оборудование есть смысл приобрести, если бетонными работами вы занимаетесь постоянно и получаете за это деньги. Для разовых «домашних» операций достаточно будет купить более дешевую стальную модель.

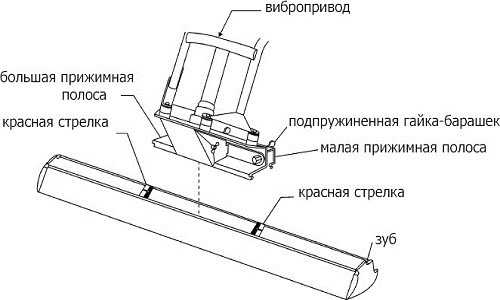

При покупке виброрейки обращайте внимание на узел крепления профиля к каркасу, поскольку именно он испытывает максимальные вибрационные нагрузки. Соединение должно быть выполнено качественно, со всеми необходимыми уплотняющими прокладками и эксцентриками. Также обязательно проверьте, есть ли на ручках виброзащитные накладки, и насколько удобно пользоваться выведенным пультом управления.

stroitel-lab.ru

Виброрейка для бетона электрическая — плавающая, стальная и как сделать своими руками (цена, фото)

Виброрейка для бетона электрическая используется при необходимости получения идеально ровных поверхностей. Узконаправленный технический агрегат, с помощью которого можно выравнивать бетонную массу вибрированием. Она может обрабатывать поверхности от 1,5 до 4 метров. С запасом сменных лезвий длиной:

• 1,5;
• 2;
• 2,5;
• 4 метра.

В комплект поставки также входит технический паспорт. При продаже должен быть гарантийный талон. Рейка вибрационного принципа действия, питающаяся от электричества, может работать на открытых площадках и в закрытом помещении.

Также рекомендуем ознакомится с материалом, в котором рассказано о таком виброинструменте как глубинный высокочастотный вибратор.

Устройство изделия, принцип его работы

Виброрейка электрическая, инструмент более чем простой, состоящий всего из двух частей, хотя существует масса дополнительных дополнений.

Одна из двух главных составляющих инструмента – это рейка. Она может выпускаться длиной 0,80 – 200 см по конфигурации это может быть одно или два спаренных правила. Именно спаренные правила значительно облегчают труд, сокращая количество подходов для выполнения процесса выравнивания бетонной массы. Вместо двух подходов выполняется только один.

Виброагрегат – это главный механизм всей конструкции. Именно с его помощью создаются микровибрации, которые влияют на прессование бетона. Вибрационные процессы позволяют перемещать рейку по направляющим маякам. Лёгкость, с которой можно перемещать инструмент, обусловлена тем, что рейка большую часть времени находится в подвешенном состоянии. Поэтому управлять инструментом, может один оператор.

Для удобства в работе рейки могут доукомплектовываться рукоятками, что облегчает трудовой процесс и увеличивает скорость прохождения обрабатываемого участка.

А вы знаете, что на сегодняшний день нарезать швы в бетоне очень просто, делается это при помощи нарезчика швов.

Вкратце о разновидностях виброреек: классификация инструмента

Из множества разновидностей можно выделить три. Хотя они разные, но предназначение у них одно – это работа по бетонному покрытию.

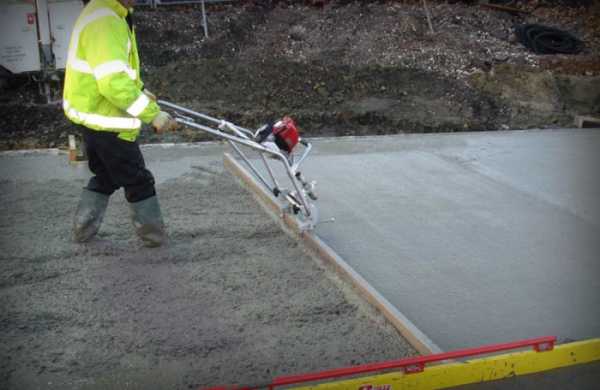

1. Плавающая виброрейка электрическая для работы с бетоном. Она массивна и предназначена для работы по плотным и тяжёлым растворам.
2. Для стяжки. Сглаживание и выравнивание бетонной поверхности выполняется виброконструкцией более лёгкого веса.
3. Виброшвабра.

Существуют инструменты для обработки бетонных поверхностей работающие:

• на бензине;
• электрического типа.

Различия видов

Считается, что конструкция, работающая на бензине по производительности, выигрывает перед электрическим вариантом рейки. Но последняя экономичнее бензинового варианта.

Типы правил:

• рейка с постоянной не меняющейся конфигурацией. У неё фиксированная длина;
• раздвижной инструмент. Длина изделия варьируется в пределах от 1 до 2 метров;
• секционная рейка, это аналог телескопического варианта. В этом варианте наращивание длины происходит путём присоединения отдельных дополнительных секций.

Важно! При выборе того или иного варианта необходимо учитывать типы и объёмы выполняемых работ.

Конечно, универсальный вариант хороший. Можно для работы выбрать секционный вариант ведь неизвестно, где и какую площадь придётся обрабатывать. Это может быть пол с бетонным покрытием или стяжка 50 кв.м. или 600 кв.м.

Также рекомендуем статью общего характера о вибраторах для бетона, их видах и применении.

Пошаговая инструкция самостоятельного изготовления рейки вибрационного принципа действия

Судя по описанию, приведенному выше, инструмент для обработки бетонных поверхностей не является шедевром гениальности и не изобилует технически сложными начинками. Поэтому есть возможность изготовить изделие самостоятельно. Электрическая виброрейка фото, которой есть в интернете, снабжена пошаговой инструкцией. Суть всех работ сводится к изготовлению правила. Силовой агрегат можно приобрести в готовом виде.

Важно! Для самостоятельного изготовления инструмента берите площадочный вибродвигатель.

Чтобы не тратить время на его поиски по магазинам и базарам зайдите в интернет выберите подходящий и недорогой силовой агрегат. После его получения можно приступать к изготовлению инструмента и правилам. Сделать правило до покупки силового агрегата не составит труда. Только нужно знать установочные данные на приобретаемый мотор.

Изготавливая инструмент нужно идеально по центру обустроить площадку, на которой будет крепиться вибратор. Она должна быть из листового металла. Наваривается непосредственно на параллельные правила. Если подложить два куска трубы с профильным сечением до 25 см, можно приподнять площадку, что даст дополнительные удобства в управлении.

На завершающем этапе проводится установка вибратора. Главное, при его установке, выполнить отцентровку. Дополняем изготовленный инструмент электрокабелем и проводим пробные работы.

Важно! При проверке работы самостоятельно изготовленного инструмента обращайте внимание как виброрейка скачет на обрабатываемой поверхности, следите за частотой прыжков!

Только по ним можно определить какое получилось изделие: слишком лёгкое или наоборот – тяжёлое. Легким не удастся обработать идеально поверхность – будут оставаться неровности и видимая шероховатость поверхности. Тяжёлый, наоборот, будет постоянно разбивать маяки.

Рекомендуем ознакомится с инструментом, без которого вам не обойтись при заливке и выравнивании бетонных полов — затирочная машина.

Выводы

Виброрейка, предназначенная для стяжки бетонной массы заводского исполнения, проста в эксплуатации и может использоваться на открытых площадках и в закрытом помещении. Изготовленное кустарным способом изделие используют для собственных, а не производственных нужд.

Рекомендуем к прочтению статью — особенности портативного глубинного вибратора.

betonzone.com

как правильно сделать своими руками?

Бетон становится намного прочнее и служит гораздо дольше, если при укладке его основательно уплотнили. Кроме того, для удобства дальнейшей стройки поверхность необходимо выровнять. Для решения этих задач существует множество инструментов, один из которых — виброрейка.

Это длинная (в некоторых случаях длина может достигать 10 метров) алюминиевая или стальная рейка жесткой конструкции, оборудованная ручкой для удобства использования, на которой установлен вибрационный двигатель.

Порождаемые им вибрации — отличный способ уплотнить еще не схватившийся раствор, а ровная рейка обеспечивает создание аккуратной поверхности, без ямок и выступов.

Если строитель — ваша профессия, то имеет смысл купить промышленный образец. А для периодического использования у себя дома вполне подойдет самодельный вариант. Собрать такой инструмент намного проще, чем может показаться на первый взгляд.

Смотрите нашу видео-подборку по теме:

Простейший вариант

Самая примитивная виброрейка своими руками может быть собрана за полчаса из подручных материалов. Это способ для тех, кто решил залить небольшую стяжку и хочет быстро, но качественно ее уплотнить и выровнять.

Для сборки потребуется:

• полуметровая доска 30-35 мм, шириной в 20-30 см;
• жердь или брус длиной 1-1,5 м для ручки;
• дрель с возможностью блокировки кнопки;
• алюминиевые крепежные пластины, которые используются при монтаже алюминиевого профиля.

Доска будет выполнять роль рейки, поэтому она должна быть ровной и крепкой. Последовательность сборки следующая:

1. Рабочая поверхность доски зачищается, шкурится, чтобы она получилась гладкая.
2.

   Сверху посередине к ней при помощи алюминиевых пластин и саморезов крепится дрель. Инструмент кладется вдоль доски.

   Так, чтобы ось вращения патрона совпадала с центром доски.

3. Рядом такими же саморезами прикручивается ручка. Ее лучше всего привинчивать под углом, поэтому будет правильным предварительно сделать на жерди или брусе косой срез.
4. В патрон дрели вставляется предмет со смещенным центром тяжести — кривое сверло, кусок арматуры, зажимной ключ от патрона. Все, виброрейка готова.

Пользоваться ею просто. Дрель подключается к сети, включается и кнопка фиксируется в зажатом положении. Благодаря смещенному центру тяжести сверло или арматура создает вибрацию, которая передается доске.

Поскольку электроинструмент работает в непосредственной близости от мокрого бетона, важно позаботиться о средствах защиты от поражения электрическим током — перчатках, сапогах и пр.

Недостатки такого инструмента:

• доска по ровности не сравнится с алюминиевым профилем;
• малая масса и мощность вибрационного двигателя не позволяют использовать рейки большой длины;
• нет возможности регулировать обороты;
• двигатель располагается в непосредственной близости от бетона, на него могут попасть брызги с последующим коротким замыканием;
• конструкция одноразовая, при длительном хранении доска будет коробиться, скручиваться.

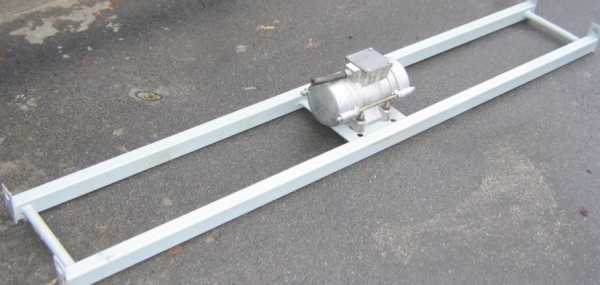

Конструкция из металла

Более долговечной и производительной будет конструкция с металлической рейкой, но для нее потребуется больше материалов и усилий, а также знаний.

В основу можно положить готовый алюминиевый профиль — правило, который продают в каждом строительном магазине.

Он вне конкуренции по качеству, а еще не боится коррозии.

Но сварка или пайка с алюминием — сложная задача, а на саморезах или винтах конструкция проживет не долго.

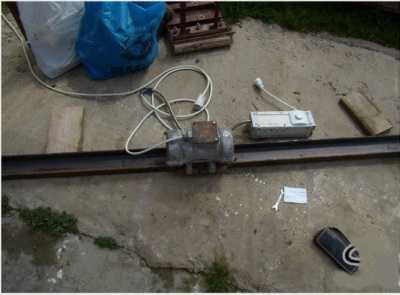

Альтернатива — стальная рейка. Ее можно сделать из швеллера или трубы прямоугольного профиля. Главный недостаток — рабочая поверхность будет покрываться ржавчиной, которая снизит качество работы, а также усложнит очистку инструмента от бетона после работы.

Что понадобится, если решили делать инструмент со стальной рейкой:

• стальной швеллер или профильная труба;
• два небольших отрезка уголка или такого же швеллера;
• две трубы для ручек;
• вибрационный двигатель.

Качество и функциональность полученного инструмента зависят от умения обращаться со сваркой и познаний в электротехнике.

Как сделать рейку:

1. На швеллер сверху привариваются уголки. Их нужно приварить поперек рейки в ее средней части. Это будет станина для двигателя, поэтому расстояние между уголками подбирается в соответствии с размерами мотора, расстоянием между крепежными элементами.
2. В уголках просверливаются отверстия для крепления двигателя.
3. Устанавливается мотор. Привинчивать нужно основательно, чтобы он хорошо передавал вибрации на рейку и не отвинчивался.
4. По бокам от мотора к рейке привариваются трубки — рукоятки.
5. Желательно рукоятки покрыть изоляционным материалом, чтобы обезопасить человека от удара током. Также нужно позаботиться о заземлении мотора.
6. Если есть соответствующие познания в электрике, то на рукоятке можно установить регулятор оборотов.

Если под рукой нет вибромотора, можно использовать любой электродвигатель подходящей мощности, установив на ось вращения груз со смещенным центром тяжести. При этом нужно позаботиться, чтобы этот груз при работе случайно не оторвало центробежной силой.

Еще можно использовать вместо электромотора двигатель внутреннего сгорания — от мотоблока, цепной пилы и пр. Но такой силовой агрегат может использоваться только вместе со сцеплением, иначе вы его просто не запустите.

Использование бензинового двигателя в помещении допускается только при наличии хорошей вентиляции.

Можно заменить швеллер из обычной стали профильной трубой из нержавейки или алюминиевой рейкой, но тогда возникают проблемы с креплением.

Стоит помнить, что даже мощные промышленные виброрейки не используются для бетона толщиной более 20 см. Если заливается плита или стяжка большей толщины, то уплотнение нужно делать послойно.

Смотрите нашу видео-подборку по использованию виброрейки:

proffu.ru

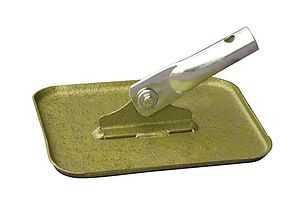

Ручной инструмент для бетона



Ручной инструмент Allen специально разработан для создания бетоных поверхностей высокой ровности. Для обеспечения минимальных допусков формы, инструмент сделан из магниевого сплава методом экструзии.
Ручной инструмент имеет удобную ручку, изготовленную из алюминиевого сплава или токонепроводящего материала.

Четыре различные модели ручного инструмента помогут выполнить все необходимы операции при создании прочных сверхровных полов.

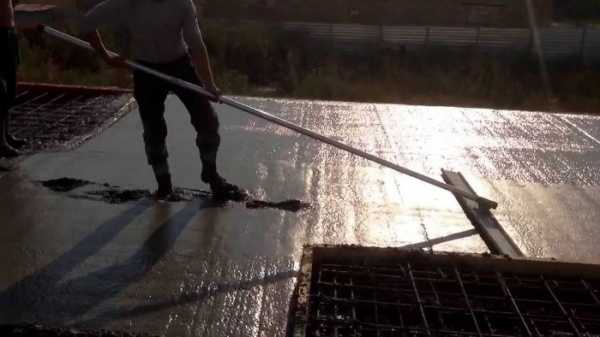

Шведская» гладилка
	Ширина инструмента: 1,1 м 1,5 м 2,2 м Вес: 5 кг 6 кг 8 кг Длина ручки: 3 м 3 м 3 м
Имеет специальную форму профиля и применяется для выглаживания поверхности свежеуложенного бетона
Выглаживающая рейка
	Ширина инструмента: 1,5 м 3,1 м 3,7 м Вес: 10 кг 17 кг 19 кг Длина ручки: 3×1,5 м
Применяется при создании сверхровных полов вместо обыкновенной гладилки для выглаживания поверхности после виброобработки.
Контрольная рейка
	Ширина инструмента: 3,1 м 3,7 м Вес: 13 кг 14 кг Длина ручки: 3×1,5 м
Применяется для выравнивания бугров, когда бетон находится ещё в пластичном состоянии.
Корректирующая рейка
	Ширина инструмента: 3,1 м 3,7 м Вес: 11 кг 12 кг Длина ручки: 3×1,5 м
Применяется за срезания бугров и заполнения впадин на бетонной поверхности после предварительной затирки.

www.neostroy.net

виды, устройство, изготовление своими руками, цена готовых изделий

Виброрейка предназначена для уплотнения еще не загустевшего бетона, путем воздействия на него колебаниями высокой частоты с небольшой амплитудой. В результате из раствора выдавливается лишняя жидкость и воздух, а фракции наполнителя утрамбовываются. Применение виброреек позволяет избежать растрескивания бетонной стяжки и увеличивает ее морозостойкость на 20–30 %. Кроме того, почти в 7 раз ускоряется процесс затвердения стяжки. Поэтому виброрейка для бетона является незаменимой для выполнения срочных строительных работ: ремонта дорог, взлетных полос, оборудования стоянок, пандусов и парковок.

Оглавление:

1. Конструкция и функционирование
2. Разновидности
3. Самостоятельный монтаж
4. Стоимость

Устройство

Конструктивно она состоит из рамы, воздействующей непосредственно на бетонный раствор, вибратора, двигателя, одной или двух рукоятей. Рабочая часть представляет собой 1 или 2 пустотелых прямоугольных профиля (швеллера), прочно соединенные между собой. Вращающийся вал электрического или бензинового агрегата с эксцентриками заставляет вибратор совершать колебательные движения, которые передаются раме. По сути, он представляет собой сдвоенное строительное правило, которым обычно выравнивают бетонный раствор.

Чтобы снизить вес виброрейки, ее детали стараются выполнять из легких алюминиевых сплавов. Рукояти изолируют мягкими резиновыми накладками, которые дополнительно играют роль электрических изоляторов. На одной из них монтируют пусковой механизм. Для качественного уплотнения раствора важны два параметра: частота колебаний правила и скорость. Рост интенсивности вибрации или замедление темпов движения рейки способствует укреплению бетона, но снижает производительность. Техника безопасности требует, чтобы во время работы оператор обязательно надевал защитные наушники.

Классификация

По типу используемого привода их можно разделить на: электрические и бензиновые. По функциональности бывают:

• Плавающими с неизменной конфигурацией.
• Сдвоенными телескопическими.
• Секционными.

Виброрейки первого типа являются самыми простыми и недорогими, поэтому активно применяются в быту. Они состоят из правила, одной или двух рукоятей и двигателя, мощностью до 1,2 кВт. Принцип функционирования, при котором в процессе уплотнения рейка не погружается, а скользит по поверхности бетона, — определил ее название. Размер рабочей части не превышает 3 м, из-за этого и по цене плавающие виброрейки доступны.

Телескопические системы позволяют утрамбовывать большие площади бетона за счет увеличения длины правила. Чтобы облегчить транспортировку, их конструкция предусматривает систему выдвижных элементов, которые перед использованием надежно фиксируются болтами. За счет этого ширина прохода по бетону возрастает до 10 м. Для повышения качества раствора телескопические рейки делают сдвоенными. Секционная виброрейка для уплотнения бетона относится к дорогостоящим промышленным устройствам и практически не применяется в частном строительстве. Она имеет самую большую ширину прохода и рекомендуется для масштабной деятельности. Перевозится оборудование в виде отдельных узлов и агрегатов, после чего они монтируются прямо на месте.

Необходимые материалы и инструменты для создания виброрейки своими руками

Обладая навыками работы со сварочным аппаратом и зная основы электротехники, сделать ее несложно. Тем более что основную часть используемых деталей покупать не придется. Для виброрейки, способной воздействовать на слой бетона до 20 см и имеющей длину правила 2,5–3 м, вполне подойдет агрегат, мощностью 1,5 кВт. Кроме него понадобятся такие материалы:

• Металлический швеллер или прямоугольная труба.
• Алюминиевые или стальные уголки.
• Вибрационная установка с двигателем.
• Крепежные болты и саморезы.
• Изоляционная резина.
• Пусковое устройство с возможностью регулировать обороты.
• Электрический кабель трехжильный.
• Арматура или металлические трубы для ручек.

Схема монтажа по шагам

Согласно инструкции по сборке виброрейки своими силами, для этого потребуется сварочный аппарат, электродрель с набором сверл по металлу и шуруповерт. В первую очередь из выгнутых удобным образом кусков арматуры изготавливаются ручки. На их концы надеваются резиновые наконечники, защищающие оператора. Ручки прикрепляют к швеллеру точечной сваркой или болтовым соединением. На следующем этапе с помощью металлических уголков монтируют двигатель. Его целесообразно установить точно на середине виброрейки, иначе нарушится ее центровка, и в процессе движения по бетонной стяжке систему будет уводить в сторону.

Электрический кабель полезно аккуратно закрепить хомутами по всей длине, чтобы он не свисал и не мешал оператору свободно перемещаться. Пусковое устройство с регулятором оборотов удобнее установить на ручке, так до него проще дотянуться. По такому же принципу изготавливают виброрейку с двойным правилом, более удобную для транспортировки. Швеллер при этом разрезается болгаркой или алмазным кругом на две равные части, которые жестко крепятся друг к другу. Полученная конструкция подсоединяется к вибратору с помощью металлических уголков и надежно фиксируется.

При уплотнении толстых или плотных слоев бетона эффективна виброрейка рамного типа. Ее основу составляют два одинарных или сдвоенных параллельных профиля (швеллера), по краям скрепленные между собой перемычками. На раму устанавливается платформа с двигателем, причем каждая ее сторона закрепляется минимум тремя болтами (по краям и в центре). Монтаж устройства с бензиновым агрегатом проводится примерно по такой же схеме. Виброрейка приобретает автономность, так как не требует подключения к электрической сети, а радиус действия не ограничивается длиной питающего кабеля. Но использовать ее можно только на свежем воздухе или в надежно проветриваемых помещениях.

Стоимость

При дефиците времени, отсутствии технических навыков или монтажного инструмента проще купить виброрейку для укладки бетона зарубежного или отечественного производства, а не делать ее своими руками. Предварительно стоит определиться с глубиной уплотняемого слоя, площадью заливки, общим характером работ и, в зависимости от этого, подбирать тип и мощность двигателя, вид инструмента и размеры правила. На российском рынке популярна продукция импортных брендов Atlas Copsa, Dynapac, Technoflex и Enar, а также ярославского завода Красный маяк. Ориентироваться следует на такие цены:

Вид	Глубина воздействия, см	Длина рабочей части, м	Мощность двигателя, кВт	Тип	Стоимость, рубли
Плавающая	до 15	1-4	0,1-0,13	электрический	25 000 – 90 000
			0,8-1,6	бензиновый	60 000 – 100 000
Телескопическая	до 20	2-10	2,3-2,9		44 000 – 150 000
			0,25-0,45	электрический	15 000 – 39 000
