Панели стеновые железобетонные: виды, габаритные размеры, ГОСТ, цены

Бетон и различные изделия, из него изготавливаемые, являются неотъемлемой частью современной индустрии строительства. Существует огромное количество марок и видов железобетона, а также разнообразных видов строительной продукции из него. Как для промышленного, так и гражданского строительства выпускаются панели стеновые железобетонные, о которых и пойдет речь в этой статье.

Железобетонные панели являются элементами стеновых конструкций и производятся они в заводских условиях из армированного металлическими арматурными каркасами либо специальными сетками бетона, и характеризуются высокой устойчивостью к огню и прочностью. Они выпускаются из бетонов разных марок, и могут быть как внешними, так и наружными. Стеновые панели наружные жби и внутренние, могут выпускаться с применением теплоизолирующих материалов – утепленный вариант, так и без что наиболее характерно для внутренних элементов железобетонных стеновых конструкций.

Железобетонные панели для возведения стен бывают самых разных размеров. Конструкции, технические требования и типоразмеры определены в ГОСТах 11024–84 для внутренних и в 12504–80 для внешних, а также СНиПах, технических условиях, в отраслевых и местных стандартах.

Указанные в плане и учитывающие поэтажную планировку и конструктивные схемы здания габариты плит, величина и количество проемов, а также необходимая толщина слоев, все это определяется согласно с проектными документами заказчика и является основными параметрами при их выборе и покупке. Зная об этом, предложения купить б/у стеновые жби панели, не вызывает особого отклика у покупателей.

Выпускаются как для монтажа на стальном, так и на железобетонном каркасах, и могут быть использованы для возведения как неотапливаемых, так отапливаемых и сооружений. Они выпускаются для жилищного строительства и могут иметь размеры 6х1,2 и 12х1,8 метра. Панели стеновые для промышленных зданий выпускаются длиной в 6, 9 и 12 м. Из легких бетонов, для стен с отдельными оконными проемами, производят специальные простеночные плиты длиной 3 и 1,5 метра, а для дверных проемов изготавливают плиты размером 1,48 и 2,98 м.

В наружные конструкции могут быть вмонтированы дверные и остекленные оконные блоки. Климатические условия региона, где возводится сооружение, а также теплотехнические характеристики применяемых материалов определяют толщину жб панелей для стен, которая может варьироваться от 20 до 50 см.

Все панели из железобетона для стен, условно, классифицируют по определяющим их типы параметрам:

1. Функциональному назначению сооружений и зданий:

  • для возведения многоэтажных домов;
  • сооружения технического подполья и цокольных этажей;
  • строительства чердачных помещений.

2. Применяемым конструктивным решениям:

3. Числу основных слоев:

Панели для строительства стен имеют различную структуру, из-за чего принимают и передают ложащиеся на них нагрузки по разному, что дает основания подразделить их на:

Железобетонные однослойные панели изготавливаются из таких легких ячеистых бетонов как газо- и пенобетон, с заполнителями как, к примеру, аглопорит, перлит, шлак, керамзит. Толщина внешнего защитного наружного слоя колеблется от 2 до 4 см. Внутреннюю их поверхность, в большинстве случаев, покрывают декоративным отделочным цементом, по которому, в дальнейшем, осуществляют финишную отделку.

Двухслойные панели изготавливаются в виде двух ребристых плит из крупнопористого керамзитобетона, на внутренней стороне которых закрепляются такие утеплители как пенокералит, минераловатные плиты, пеностекло или пенобетон. Теплоизоляционный слой располагают внутри здания и покрывают защитным слоем цемента.

Трехслойные — это железобетонные ребристые стеновые панели, между которыми проложен утеплитель. Соединяются между собой слои, выполненные из железобетона, арматурными сварными каркасами. Толщину внутреннего слоя утеплителя выполняют согласно теплотехническому расчету.

Несмотря на высокий спрос, этот строительный материал стоит не очень дорого. Сегодня производители продают стеновые панели из железобетона, начиная от 3 500 руб/м 2 , за самые простые однослойные и от 5 000 руб/м 2 за трехслойные.

На любом железобетонном изделии, в том числе и на панелях, выпущенных заводом-изготовителем и соответствующим требованиям ГОСТа, проставляется несмываемой краской маркировка, содержащая всю информацию об основных характеристиках продукции. Состоит она из трех групп буквенно-цифровых знаков и разделяющих их дефиса.

В первой группе определяется тип изделия, в нашем случае ПС — панель стеновая. Во второй группе указаны вид бетона, класс арматуры, несущая способность, к примеру, Я — ячеистый бетон. Третья группа раскрывает особые свойства бетонных изделий, соответствующие специальным условиям их применения, например, индекс «Н» — указывает низ, а «В» — верх.

В таблице представлена принятая в настоящее время маркировка:

vizada.ru

Железобетонные стеновые панели: размеры и маркировки

Выбор панелей для строительства стен зависит от типа здания: бескаркасное или каркасное. В случае наличия каркаса, подойдут практически любые изделия, которые обладают тепло- и звукоизоляцией.  Бескаркасное здание  предполагает наличие несущих панелей, так как все нагрузки, действующие  на здание, воспринимаются  наружными и внутренними стенами.

Железобетонные стеновые панели для  наружной отделки — это не серое и скучное пятно на здании, ухудшающее облик город, а один из главных архитектурных элементов, зависящий только от замысла архитектора.

Наружные бетонные стеновые панели изготавливают в двух основных вариантах: однослойные и слоистые. Чаще всего фасады создаются из многослойных панелей типа «сэндвич», но альтернативным решением  могут быть однослойные, так как их цена ниже. Такие панели отделывают снаружи декоративным раствором, плиткой или другими материалами для уличной облицовки, а внутри – выравнивают под любую декоративную отделку.

Размеры стеновых панелей ЖБИ

Размеры стеновых панелей из бетона важны, так как должны подходить под конструкцию здания, задуманную архитектором планировку и проектную документацию. Их габариты  регламентированы только в рамках конкретного проекта. Понятие «стандартная панель», ограниченная   шириной  комнаты и  высотой  этажа, кануло в лету. Панели могут быть выполнены с готовыми проемами под окна, двери, или ворота.

Такие стеновые панели можно заказать напрямую с завода производителя – завода ИКО Альянс, с доставкой до объекта.

Используемая маркировка для стеновых панелей

Рассмотрим маркировку изделий категории «Стеновые панели», на примере, ПСТ 63.18.2,5-ТП-11/12 – популярной марки трехслойных панелей для строительства промышленных зданий.

Первая буква в маркировке стеновых панелей – это тип и габариты. То есть предназначение «ПСТ» – панели стеновые трехслойные, длина, высота и толщина. При этом высота и длина – в дециметрах, а толщина – в сантиметрах.

Второй фрагмент в маркировке ЖБИ-панелей для стен означает класс и вид бетона:

●       Т – тяжелый;

●       Л – легкий;

●       Я – легкий ячеистый.

Третий фрагмент указывает на доп.характеристики:

●       С – сейсмоустойчивость от 7 баллов;

●       М – морозостойкость, от -40 градусов по Цельсию и ниже;

●       Н – нормальная паропроницаемость;

●       П – низкая паропроницаемость;

●       О – очень низкая паропроницаемость.

Также в третий фрагмент может быть включена информация о форме, конфигурации торцевых частей, проемах в конструкции, наличии арматуры и т.п.



  Купить железобетонные стеновые панели



ikoprom.ru

Панели стеновые наружные бетонные и железобетонные для жилых и общественных зданий общие технические условия г0ст 11024—84. Панели стеновые наружные бетонные и железобетонные размеры

ГлавнаяСтенПанели стеновые наружные бетонные и железобетонные размеры

ГОСТ 11024-84 Панели стеновые наружные бетонные и…


Обозначение НТД, на который дана ссылка

Номер пункта, подпункта

ГОСТ 475-78      3.14.1
ГОСТ 5781-82      2.3.8.1
ГОСТ 6727-80      2.3.8.1
ГOCT 7025-91      5.3.1
ГOCT 7076-87      5.6.1, 5.6.2
ГOCT 8829-85      4.3, 5.1.1
ГOCT 8928-81      3.8.1
ГОСТ 9573-82      3.8.1
ГOCT 10060-87      5.3.1
ГОСТ 10180-90      5.2.1, 5.2.6
ГОСТ 10181.0-81      5.7.1
ГОСТ 10181.3-81      5.7.1
ГОСТ 10499-78      3.8.1
ГОСТ 10884-81      2.3.8.1
ГОСТ 10922-90      5.8.1
ГОСТ 11214-86      2.3.2, 3.14.1
ГОСТ 12730.0-78      5.4.1, 5.5.1
ГОСТ 12730.1-78      5.4.1
ГОСТ 12730.2-78      5.5.1
ГОСТ 13015.0-83      3.6.4, 3.11.5, 3.13.1, 5.12
ГОСТ 13015.1-81      4.1, 5.12
ГОСТ 13015.2-81      6.1
ГОСТ 13015.3-81      6.2
ГОСТ 13015.4-84      6.3
ГОСТ 15588-86      3.8.1, 5.9.1
ГОСТ 16289-86      2.3.2
ГОСТ 17623-87      5.4.1
ГОСТ 17624-87      5.2.5
ГОСТ 17625-83      5.12
ГОСТ 18105-86      3.6.4, 5.2.3,  5. 2.5
ГОСТ 20916-87      3.8.1
ГОСТ 21718-84      5.5.1
ГОСТ 21780-83      3.11.1
ГОСТ 22690-88      5.2.5
ГОСТ 22904-78      5.12
ГОСТ 22950-78      3.8.1
ГОСТ 23009-78      2.4.1
ГОСТ 23166-78      3.14.1
ГОСТ 23858-79      5.8.1
ГОСТ 24698-81      2.3.2, 3.14.1
ГОСТ 24699-81      2.3.2
ГОСТ 24700-81      2.3.2
ГОСТ 25485-89      2.3.7.4, 2.3.7.6, 3.6.9
ГОСТ 25820-83      2.3.7.4,3.6.9
ГОСТ 26433.0-85      5.12
ГОСТ 26633-91      2.3.7.4, 3.6.9
СТ СЭВ 1001-78      2.2.2, 2.2.2
ТУ 14-4-1322-85      2.3.8.1
СНиП 2.01.01-82      2.3.7.4
СНиП 2.01.02-85      Вводная часть
СНиП 2.03.01-84      2.3.7.4, 2.3.8.3
СНиП 2.03.11-85      Вводная часть
СНиП 2.08.01-85      »
СНиП 2.08.02-85      »
СНиП II-3-79      2.3.7.5
CH 277-80      2.3.4.6
CH 389-68

dokipedia.ru

Панели стеновые наружные бетонные и железобетонные для жилых и общественных зданий общие технические условия г0ст 11024—84

2.2. Основные размеры панелей

2.2.1. Координационные размеры панелей при отсутствии раз­деляющих элементов в местах их сопряжении со смежными конст­рукциями здания (например, стен перпендикулярного направления, перекрытий и балконных плит) следует принимать по табл. 1.

Если в местах сопряжении панелей имеются разделяющие эле­менты, координационные длина и высота панелей должны быть равны соответствующим размерам, приведенным в табл. 1 и уменьшенным на величины, зависящие от координационных размеров разделяющих элементов и определяемого согласно СТ СЭВ 1001.

Размеры

Вид разрезки стены на панели

Вид панели

Наименова­ние размера панели

Кратность координаци­онного размера модулю (М=100 мм)

Координационные размеры, мм

Однорядная

Длина

15М

1500; 3000; 4500; 6000; 7500

12М

1200; 2400; 3600; 4800; 6000; 7200

1200; 1800; 2400; 3000; 3600; 4200; 4800; 5400; 6000; 6600; 7200

Высота

6М, ЗМ, М

2800; 3000; 3300; 3600; 4200

Горизон­тальная

полосовая

Полосовая

Длина

15М

3000; 4500; 6000; 7500; 9000; 12000

3000; 3600; 42.00; 4800; 5400; 6000; 6600; 7200

Высота

ЗМ, М

600; 900; 1200; 1300; 1500; 1800; 2100; 3000

Просте-

ночная

Длина

ЗМ

300; 600; 1200; 1800

ЗМ, ЗМ/2

300; 450; 600; 750; 1200; 1800

Высота

ЗМ

1200; 1500; 1800; 2100; 2400; 2700

Вертикаль­ная полосо­вая

Полосовая

Длина

ЗМ, 3М/2

600; 750; 900; 1200; 1500; 1800

Высота

6М, ЗМ, М

2800; 3000; 3300; 3600; 4200; 4800; 5400; 6000; 6.600; 7200; 8400

Подоконная

Длина

1200; 1800; 2400

ЗМ, ЗМ/2

900; 1200; 1350; 1500; 1800; 2100; 2400: 2700

Высота

6М, ЗМ, М

600; 700; 900; 1200; 1300; 1500: 1800; 2100

Однорядная п полосовая

__

Толщина

М/2

200; 250; 300; 350; 400 .

М/4

200; 225; 250; 275; 300; 325; 350; 375; 400

Примечания:

1. Координационные высоты, панелей, указанные в табл. 1, относятся к па­нелям, предназначенным для надземных этажей, а координационные толщины панелей — к однословным и сплошным слоистым панелям.

В случаях, когда в табл. 1 приведено несколько модулей, координационный размер кратен одному из этих модулей.

2. Координационную длину угловых панелей определяют в зависимости от толщины панелей и конструкции угловых стыковых соединений.

3. Координационную длину простеночных панелей допускается принимать отличной от приведенной в табл. 1 в случаях, когда это обосновано особеннос­тями решения фасадов зданий.

4. Координационную толщину панелей, кратную модулю М/4, равному 25 мм, следует предпочтительно принимать для слоистых панелей.

5. Допускается п

sevparitet.ru

2ПС 12.12.4.0 Л

Стеновые панели железобетонные 2ПС 11.12.2.0 Л

Даже современное строительство сложно представить без использования современных стеновых панелей на базе ЖБИ. Это уникальные заводские изделия, которые позволяют быстро получить стены зданий различной этажности. Панели стеновые бетонные делятся на наружные и внутренние, а также в зависимости от положения в каркасе здания (рядовые, цокольные, чердачные).  Изготовленные из легкого бетона панели не только имеют малый объемный вес и высокие характеристики по теплоэффективности, но и обладают привлекательно низкой ценой, поэтому всегда востребованны в бюджетном строительстве. Для каркасно-монолитного строительства зданий с шагом колонн 3; 6; 7,2 и 9 метров необходимы различные стеновые панели.

Когда-то бетонные стеновые панели стали основой массовой жилищной и административной застройки, сегодня строители всё чаще отдают предпочтение кирпичу и эффективным блокам. Однако, многие производители модифицировали как конструкцию, так и формат панелей, поэтому их стремятся купить для бюджетного и оперативного строительства многоэтажных объектов. В ассортименте вы найдете стеновые панели цокольные и рядовые, а также изделия для формирования чердака. Для устройства нулевого цикла Серия 1.030.1-1 также предполагает цокольные балки БЦ. Выбрать изделия оптимальной конструкции всегда рады помочь менеджеры компании «Комплекс-С», у нас вы можете заказать любой типоразмер изделий с доставкой по России и СНГ. Наружные железобетонные панели используются в каркасно-монолитном строительстве, поэтому имеют самые разнообразные размеры. Так, панели представлены в размерах от 980х1185 до крупных 5700х2085 мм и 6580х1785 мм, по толщине панели выбираются в зависимости от характера зданий и климатического района строительства — от 20 до 40 см. Область применения стеновых панелей из легкого бетона, согласно альбому Серия 1.030.1-1, ограничиваются только агрессивными средами, районами с крайне отрицательными температурами и серьезной химической агрессией.

Сегодня панели стеновые из легких и ячеистых бетонов работают по всей России и выпускаются на крупнейших заводах ЖБИ. Однако, сложился ряд ограничений по эксплуатации для данного типа строительных материалов:

  1. Серия 1.030.1-1 включает в себя панели промышленных зданий, которые рекомендованы к использованию в районах без повышенной сейсмической активности. Для строительства в регионах с расчетной сейсмичностью 7-9 баллов применяются панели с индексами «с».
  2. Высокая паропроницаеомость бетонов на легком заполнителе или ячеистых бетонов не позволяет использовать панели 2ПС 11.12.2.0 Л в мокрых режимах эксплуатации. Поэтому панели не применяют для постройки бассейнов, бань и тп. Панели используются при влажности воздуха внутри помещений до 75% (панели из легких бетонов) и 60% для панелей из газобетона. Современные методики производства ушли далеко вперед и сегодня вы сможете найти изделия более стойкие к перепадам температур и влаге, но пренебрегать традиционными методами защиты не стоит.
  3. Несущая способность панели ограничена, превышение нагрузок приведет к образованию трещин и невозможности справляться с основной задачей стены – препятствовать ветровым нагрузкам.
  4. Панели необходимо предохранять от механических повреждений и ударов, не использовать их в качестве плит перекрытия и других, работающих горизонтально железобетонных изделий.

Железобетонные панели стеновые

Трехслойные стеновые панели железобетонные также активно используются в строительстве, они отвечают всем требованиям СНиП «Тепловая защита зданий», поэтому используются и в строительстве жилищного фонда. Но однослойные изделия остаются бюджетными и очень надёжными, поэтому их по-прежнему активно раскупают для формирования «быстрых» и долговечных стен. В каталоге компании «Комплекс-С» вы найдете многообразие изделий для строительства любых объектов. Специалисты помогут выбрать панели по прочности, плотности, формату и расположению в каркасе здания, а также подберут наиболее привлекательную цену на панели ЖБИ. Определяющей характеристикой стеновой панели является толщина, именно в зависимости от нее расчитывается тепловая и ветровая защита ограждающих конструкций. Железобетонные панели 2ПС 11.12.2.0 Л вес которых составляет 340 кг,  имеют стальные монтажные петли или строповочные отверстия для безопасного монтажа и иных манипуляций.

Существующая номенклатура стеновых панелей включает в себя несколько типов деталей различной конструкции в зависимости от положения в каркасе:  рядовые, рядовые для внутренних углов зданий под горизонтальную нагрузку 150 кгс/м3, угловые и угловые простеночные панели для внутренних углов зданий, карнизные панели для внутренних углов. Жб-стеновые панели используются для навесных и самонесущих стен. Панели по ГОСТ 11024-84 надежны и пригодны к монтажу без дополнительной подготовки.

Маркировка изделий

Традиционные железобетонные панели маркируются следующим образом: указывают тип панели, определяющие габаритные размеры, конструктивные особенности и материал. Подробная индексация стеновых панелей по типоразмерам включена в типовой альбом Серия Х. Индекс 1 обозначает применение панели для навесных стен.

Для примера рассмотрим панель ПС 67.120.25 Л (670x250x1185 мм), где:

  • ПС – панель стеновая бетонная однослойная наружная;
  • 67 – 670 мм длина;
  • 120 – 1200 мм высота;
  • 25 – толщина в см;
  • Л – легкий бетон.

Марка, масса, дата производства и штамп ОТК находятся на торцевой грани панели.

Панели стеновые жб размеры

На сегодняшний день строительная индустрия имеет широкий ряд выработанных размеров для выпуска стеновых панелей. Поэтому необходимые изделия вы сможете легко подобрать в объемном каталоге компании «Комплекс-С», здесь представлены от самых маленьких «доборных» изделий и цокольных панелей до крупных панелей для масштабного строительства. Серия 1.030.1-1 является одной из самых объемных и популярных в российском панельном строительстве, многие проектировщики опираются на этот классический документ, где представлены выверенные решения и привычные чертежи. Скачать типовую серию 1.030.1-1 вы также можете на сайте complexs.ru в разделе «ГОСТы и СНиПы». Многочисленные чертежи и типовые решения стеновых панелей также представлены в серии 1.030.1-1/88.

Однослойные стеновые панели толщиной 200, 250, 300, 350 и 400 мм для строительства зданий в различных климатических условиях. Рабочие чертежи и схемы армирования панелей включает в себя типовой альбом Серия 1.030.1-1. В альбоме представлен широчайший ассортимент типоразмеров и форматов панелей, который позволяет подобрать именно те изделия, которые покажут максимальную результативность в вашем объекте. Прочность бетона панелей М50-М100, в зависимости от плотности.  По прочности на сжатие используется бетон от В3,5 до В12,5 согласно ГОСТ 11024-84. Для воспрития типичных эксплуатационных нагрузок стеновые панели армируются пространственным каркасом. Толщина защитоного слоя бетона до арматуры строго контролируется, а также оцениваются прочность, жесткость и трещиностойкость изделий. Ведущие предприятия осуществляют строжайщий контроль качества изделий и дают гарантии на эксплуатацию. Таким образом, приобрести панели для наружных стен и внутренних перегородок легко и просто в режиме он-лайн или по телефону.

В типовом альбоме Серия 1.030.1-1 закрепляются классические варианты устройства панельных стен, монтажные узлы, а также рекомендации к устройству нулевого цикла. Плотность бетонов на легких заполнителях от 900 до 1200 кг/м3. В компании «Комплекс-С» вы сможете купить необходимые материалы под заказ, поэтому при необходимости приобрести стеновые бетонные панели с определенными характеристиками получить их вы можете через наш сервис.

В индустриальном и гражданском строительстве железобетонные стеновые панели 2ПС 11.12.2.0 Л позволяют решить широкий спектр задач, сохраняя свою низкую стоимость и эффективность. Сегодня чаще всего из панелей возводят промышленные, производственные и административные здания, так как использование более бюджетных строительных материалов мало сказывается на удобстве помещений. К традиционным недостаткам панельного строительства относятся – малая теплоэффективность, звукоизоляция, невысокая экологичность. Но, тем не менее, панель стеновая бетонная обладает высокой огнестойкостью, влагостойкостью и общей механической прочностью, поэтому приоритетна при использовании в российском климате и сложных условиях эксплуатации.

Чтобы устранить недостатки панелей, сегодня их стараются выпускать из легких бетонов на экологичных заполнителях. Так, керамзитобетонные стеновые панели 2ПС 11.12.2.0 Л стали лидерами по продажам, благодаря повышенной экологичности и безопасности. На базе заполнителей из вспененной натуральной глины выпускаются самые легкие и теплые панели, которые не уступают по прочности и выносливости. Также сегодня панели изготавливаются и из ячеистых бетонов, которые также обеспечивают высокие показатели по теплосбережению.

Цена на стеновые железобетонные панели 2ПС 11.12.2.0 Л формируются в зависимости от расхода бетона и стали. Не секрет, что чем более легкий бетон был использован для изготовления изделия, тем более бюджетной оказывается его стоимость. Однако не стоит пренебрегать качественным армированием и выносливыми материалами и точно сверяться с требованиями типовых альбомов. Лучшие цены на бетонные плиты и панели предлагает компания «Комплекс-С», где представлены все типоразмеры и форматы современных ЖБИ. Быстрая и бережная доставка панелей на любой объект в России и СНГ позволяет строить и укладываться в срок и смету.

Однослойные стеновые панели 2ПС 11.12.2.0 Л изготавливаются по требованиям ГОСТ 11024-84. Сегодня многие предприятия используют модифицированное оборудование и сырьё, а также присадки к бетону, для выпуска более качественных стеновых панелей. Многие из них имеют декоративные слои для формирования привлекательного внешнего вида фасадов и защиты стен от влаги и солнечных лучей. Действующий  ГОСТ 11024-84 устанавливает строгий регламент к геометрической точности и качеству бетона стеновых панелей, который подлежит финишной и декоративной отделке.

Где купить стеновые бетонные панели?

Ни одна другая компания  России не может предложить такого широкого выбора панелей стеновых и плит перекрытий, как каталог «Комплекс-С». Мы поставляем габаритные и негабаритные ЖБИ по заводской стоимости, быстро оформляя и доставляя заказы. Керамзитобетонные, газобетонные и трехслойные панели будут доставлены быстро и бережно. Особой популярностью сегодня пользуются панели автоклавного твердения. У нас вы сможете купить изделия, которые будут выпущены по вашему заказу, с учетом климатических и эксплуатационных условий строительства именно вашего объекта.

Качество панелей по ГОСТ обозначает не просто сертификацию в соответствии с современными стандартами, но и  четкость геометрии, качество и чистоту бетонной поверхности, качество арматурной стали и сварных соединений, антикоррозийную и гидрофобную защиту изделий, а также экологическую и санитарную безопасность стеновых панелей 2ПС 11.12.2.0 Л. Компания «Комплекс-С» обеспечивает поставки бетонных панелей наружных стен высочайшей категории качества, изделий, которые прошли периодические и контрольные испытания, лабораторные тестирования.

Как выбрать и купить качественные панели?

Ограждающие конструкции – важнейший элемент здания, который напрямую сказывается на комфортности проживания. Добротные стены позволяют формировать уютный и здоровый микроклимат, гарантировать безопасность и спокойствие условий труда и отдыха. При выборе стеновых панелей мы отдаём предпочтения проверенным поставщикам, которые могут гарантировать производство железобетонных изделий по ГОСТ. Для получения качественных наружных и внутренних бетонных изделий необходимо использовать отборное и безопасное сырьё, прогрессивное оборудование и наладить строгий контроль качества. Современный стандарт регулирует нормы испытаний стеновых панелей,  в том числе тесты теплопроводности, влагостойкости и звуконепроницаемости.

Ограждающие конструкции не должны иметь трещин шире 0,2-0,25 мм, а также обнажений арматуры, большого числа дефектов бетонной поверхности (раковин, наплывов, сколов, расслоений). Внутренняя поверхность панели должна быть чистой и пригодной к декоративной отделке, которая обязательно производится в любых зданиях.

www.complexs.ru

Стеновые железобетонные панели | Энциклопедия строительства YouSpec

Стеновые панели из железобетона сегодня по праву считаются неотъемлемым элементом сооружений различного назначения. Изготавливаются ЖБИ изделия из армированного бетона, благодаря чему этот материал славится повышенной прочностью и долговечностью.

Бетонные изделия значительно расширяют возможности возведения как промышленных, так и частных объектов.

Ни для кого не секрет, что ведущую роль при выборе ЖБИ ведущим фактором, свидетельствующим в их пользу, является их долговечность, так как именно эта характеристика определяет, насколько долговечной и надежной будет новостройка.

Трехслойные стеновые железобетонные панели

Особой популярностью при возведении жилья пользуются сегодня стеновые железобетонные трехслойные панели, состоящие из двух бетонных слоев (внешнего и внутреннего) и расположенного между ними термоизоляционного материала.

В качестве утеплителя между оградительными листами чаще всего используется жесткая минеральная вата либо пенополистирол. А расчет арматуры основывается на степени вероятных нагрузок, воздействию которых, будет подвергаться плита во время эксплуатации.

Трехслойные ЖБИ листы представляют собой своего рода те же самые сэндвич панели, но только с более высокими несущими способностями и более долгим эксплуатационным сроком.

ЖБИ панели используются:

  • При возведении офисных зданий, а также промышленных и производственных объектов,
  • Для возведения жилых сооружений,
  • При строительстве цокольных этажей.

к оглавлению ^

Достоинства бетонных конструкций

Благодаря тому, что бетонные конструкции обладают повышенной прочностью, они применяются при строительстве сооружений, важнейшей характеристикой которых являются высокие несущие способности.

Бетонные изделия обладают отличными техническими и эксплуатационными характеристиками. И уже ни для кого не секрет, что даже в процессе длительной эксплуатации они не разрушаются, а наоборот отвердевают.

Стеновые ЖБИ конструкции незаменимы в тех случаях, когда необходимо быстро возвести строения. Это связано с тем, что бетонные конструкции обладают значительными размерами, позволяющими, как из конструктора, возводить строения любой геометрической формы и габаритов.

Железобетонные трехслойные панели обладают уникальными свойствами, позволяющими возводить объекты вне зависимости от условий эксплуатации и климатических особенностей местности.

Огромным плюсом является то, что железобетонные панели могут изготавливаться с различным слоем утеплителя между ЖБИ листами, а это позволяет индивидуально подбирать материал для каждого климатического региона.

В наше время строительной промышленностью железобетонные панели изготавливаются нескольких видов: навесные или не несущие, самонесущие, а также несущие.

При возведении частных жилых строений, как правило, применяются стеновые несущие железобетонные панели. Это связано с тем, что при возведении объектов плиты перекрытия будут опираться непосредственно на внутренний слой изделий, поэтому бетонные элементы должны обладать необходимым запасом прочности.

При возведении административных строений используются стеновые навесные железобетонные панели, посредством которых формируется несущий каркас.

к оглавлению ^

Варианты изготовления панелей

  • Первый представляет собой полносборные конструкции, слои которых соединяются в единое целое непосредственно на заводе, а монтаж готовых элементов выполняется на строительной площадке.

  • Второй вариант ЖБИ панелей характеризуется тем, что его послойная сборка и монтажа элементов выполняется непосредственно при возведении строения.

Железобетонные стеновые панели позволяют возводить уникальные конструкции, обладающие отличными техническими и эксплуатационными характеристиками, в кратчайшие сроки и с минимальными финансовыми вложениями.

Это тоже можно почитать:



youspec.ru

Стеновые ЖБИ панели. Разновидности и особенности

Железобетонные панели нашли масштабное применение в строительстве промышленных объектов, общественных зданий и жилых домов. В свое время, более полувека тому назад, их появление в нашей стране стало революционным прорывом в массовом строительстве жилья, что позволило увеличить в десятки раз темпы возведения зданий.

С тех пор cтроительные технологии шагнули далеко вперед. К современным стеновым ЖБИ панелям предъявляются высокие требования. Они должны быть высокопрочными, долговечными, экологичными, теплоэффективными.

Что такое железобетон

Железобетоном называется монолит из бетона и металлической арматуры. Железобетонные конструкции использовались в строительстве давно, но масштабное применение получили в ХХ веке. Сочетание и взаимодействие таких разных материалов оказалось очень эффективным: бетон прочно сцепляется с металлической арматурой, надежно защищая ее от коррозии. Сталь и бетон удачно дополняют друг друга по устойчивости к различным видам нагрузки.

Бетон более прочен к сжатию, для стали, напротив, свойственно высокое сопротивление при растяжении. Большим недостатком ЖБИ считается высокая плотность, но эта проблема решается в современных условиях за счет использования ячеистого бетона и легких смесей из бетона с добавлением искусственных или природных пористых заполнителей.

Сооружения из железобетона обладают огнестойкостью, долговечностью. Для них не требуются какие-либо защитные меры от неблагоприятных атмосферных воздействий. Арматура внутри бетона не поддается коррозии, а сам бетон со временем становится даже прочнее. Железобетон характеризуется высокой несущей способностью, противодействием статическим и динамическим нагрузкам. Железобетонные изделия подходят для создания конструкций и сооружений самых разнообразных форм и помогают достичь выразительности архитектурных решений.

Основной объем в составе железобетона занимают распространенные строительные материалы – песок, щебень, гравий. Применение готовых изделий из железобетона позволяет обеспечить высокие темпы строительства жилых зданий и промышленных объектов.



Какие бывают ЖБИ

Железобетонные изделия подразделяются:

По армированию:

  • предварительно напряжённые;
  • армированные обычным способом.

По плотности и классу бетона:

  • особо тяжёлые, плотность от 2500кг/м3;
  • тяжёлые, плотность — 1800-2500кг/м3;
  • лёгкие, плотность до 1800кг/м3;
  • особо лёгкие, плотность — 700кг/м3.

По составу вяжущего компонента:

  • цементно-бетонные;
  • силикатно-бетонные;
  • гипсо-бетонные.

По строению:

  • сплошные;
  • пустотелые;
  • один вид бетона;
  • разные виды бетона.

По целевому назначению

  • для общественных и жилых зданий;
  • для промышленных объектов;
  • для инженерных сооружений.





Как производят ЖБИ

Производство железобетонных изделий и деталей для строительных работ осуществляется промышленным способом на специализированных предприятиях.

Заводы ЖБИ, как правило, производят продукцию, предназначенную для строительства жилых домов и промышленных объектов. Это плиты перекрытия, перегородки, панели стен, фундаментные блоки, фермы, лестничные марши, колонны. На отдельных заводах выпускают шпалы, шахтные крепи и другие железобетонные изделия специального назначения. Для каждого изделия разработана своя технология и система армирования. К примеру, при производстве плит перекрытия и перемычек используют предварительно напряженный железобетон.



Какие бывают способы изготовления железобетонных изделий



Стендовый способ

Предназначен для изготовления, крупногабаритных изделий.

ЖБИ готовят в неподвижных формах. Специальные механизмы, бетоноукладчики и вибраторы, один за другим приближаются к стенду для осуществления технологических операций.

Кассетный способ

Является модификацией стендового способа. ЖБИ формуются в стационарных кассетах, содержащих несколько металлических форм-отсеков. В формы помещают арматурный каркас и наполняют бетонным составом. Тепловая обработка выполняется контактным способом через стенки форм. После обогрева стенки форм убирают, а железобетонные изделия вынимают с помощью мостового крана. Кассетный метод применяют для изготовления плоских ЖБИ: панелей перекрытия и стен.

Поточно-агрегатный способ

Формы с железобетонными изделиями передвигаются по технологической цепочке от одного агрегата к другому. Тепловая и влажная обработка происходит непрерывно.

Вибропрокатный способ

Весь технологический цикл осуществляется на одной производственной установке поточного действия – вибро-прокатном стане. Вибро-прокатный стан представляет из себя конвейерную формующую ленту из обрезиненной стали. Лента движется вдоль технологических постов, где последовательно осуществляется: укладка арматурного каркаса и бетонной смеси, виброуплотнение бетона, контактная тепловая обработка. Таким образом изготавливают плиты перекрытия, наружные стеновые ЖБИ панели из легкой бетонной смеси, панели перегородок.



Технические требования к ЖБИ

К железобетонным конструкциям вообще и стеновым панелям в частности предъявляется целый ряд технических требований:

  1. Точные размеры и геометрические формы. Оптимальная конструкция узлов и соединений. Точное местонахождение закладных элементов.
  2. Соответствие веса и размеров сборных железобетонных конструкций эксплуатационным возможностям грузоподъемных и транспортных средств.
  3. Габариты ЖБИ конструкций в пределах допусков и отклонений, установленных ГОСТ 130-15.4—84.
  4. Размеры закладных элементов соответственно проектным значениям с погрешностью не более ±5 мм.
  5. Допустимое смещение осей закладных элементов для колонн, балок и ферм не больше 5 мм, для других ЖБИ — не более 10 мм.
  6. Расположение закладных деталей заподлицо с поверхностью железобетонных изделий или выше не более 3 мм.
  7. Качественная обработка изделий и отсутствие необходимости в дополнительной отделке.





Как осуществляется транспортировка и хранение железобетонных изделий

Транспортировку ЖБИ обычно выполняют на грузовых машинах. Крупногабаритные ЖБИ перевозят на специальных транспортных средствах. Стеновые панели доставляют на панелевозах. Разгружают ЖБИ с помощью крана. Складирование ЖБИ выполняется согласно требованиям ГОСТ и ТУ. Железобетонные изделия складывают в штабели монтажными петлями вверх. Их положение должно соответствовать условиям установки при строительных работах. Во время перевозки и при складировании возможны повреждения ЖБИ.

Поэтому важно соблюдать правила хранения ЖБИ, даже если строительство планируется в ближайшие дни. Участок для складирования должен иметь ровную поверхность. Следует исключить контакт ЖБИ с землей. Если нет навеса, пользуются укрывным материалом. Между плитами перекрытий прокладывают деревянные бруски для снижения напряжения.



Стеновые ЖБИ панели

Крупнопанельные сборные здания были разработаны для ускорения темпов строительства. Стеновые панели используются для возведения наружных стен жилых, общественных и промышленных зданий.

Широкая востребованность в строительстве объясняется основными характеристиками стеновых ЖБИ панелей:

  • высокая прочность;
  • несущая способность;
  • хорошая теплоизоляция;
  • огнестойкость;
  • устойчивость к температурным перепадам.

Сборные стеновые ЖБИ панели производятся промышленным способом. Их изготавливают из бетона с армированием из стальной сетки или арматурного каркаса.



Для утепленного варианта внутренних и наружных стеновых ЖБИ панелей используют теплоизоляционные материалы.

Железобетонные панели используются для сооружения цоколей, технического подполья, надземных этажей и чердачных помещений.

Стеновые панели — наиболее сложный элемент строительных сооружений. Это объясняется комплексом различных технических и функциональных требований: устойчивость к нагрузкам, высокая теплозащита и звукоизоляция, архитектурный дизайн.

Cтеновые ЖБИ панели имеют различные типоразмеры, утвержденные ГОСТом. Стеновые ЖБИ панели отличаются огнестойкостью и высокой прочностью.

Виды крупнопанельного строительства

Крупнопанельное строительство делится на две категории: бескаркасное и каркасное. Такое деление зависит от типа панелей стен: несущие и ограждающие или только ограждающие. В зданиях бескаркасно-панельного типа нагрузка перекрытий ложится на стеновые панели. В каркасно-панельных сооружениях несущую функцию выполняют  каркасы, а панели стен служат для тепло- и звукоизоляции.

Стеновые панели используют для возведения наружных и внутренних стен. Наружные панели бывают двух видов: однослойные из легкого или ячеистого бетона и слоистые из тяжелого бетона с теплоизолятором. Большое распространение в жилищном строительстве получили однослойные стеновые ЖБИ панели.

С наружной стороны панели стен покрывают декоративным раствором, бетоном, атмосферостойким составом или керамической плиткой. Внутренняя поверхность стеновых ЖБИ панелей выравнивается и подготавливается для покраски или поклейки обоев.

В проемы панелей стен ставят дверные и оконные блоки. Высота стеновых ЖБИ панелей равняется высоте этажа, ширина рассчитана на 1-2 комнаты — 3000-7200 мм, толщина — 200-350 мм. Размеры панелей внутренних стен соответствуют периметру комнаты. Толщина внутренних стеновых панелей— 30—160 мм.

Классификация стеновых ЖБИ панелей



Существуют различные классификации стеновых ЖБИ панелей в зависимости от принципа, взятого за основу: типовые признаки, функциональное назначение в здании, состав и строение.

По конструкции

Панели разделяются на сплошные и составные. Число слоев варьирует от одного — однослойные панели, до нескольких — трех или двухслойные панели. Слоистые стеновые панели бывают монолитными или с воздушными прослойками.

  • Однослойные стеновые панели производят из однородных материалов с низкой теплопроводностью. Толщина наружной стороны равняется 20-40 мм. Внутренняя сторона панели покрывается декоративной отделкой.
  • Двухслойные панели имеют сплошное строение и состоят из несущего и теплоизоляционного слоев. Как правило несущий слой сделан из плотного армированного бетона и при монтаже является внутренней стороной. Одновременно он осуществляет пароизоляционную функцию. Второй слой, теплозащитный, располагается снаружи и покрывается цементным раствором.
  • Трехслойные стеновые панели собраны из двух железобетонных плит с утеплителем между ними. Соединяются железобетонные слои сварными арматурными каркасами.



По несущей способности

  1. Несущие.
  2. Навесные.
  3. Самонесущие.

По целевому использованию

Стеновые панели применяются для монтажа многоэтажных зданий, цокольных этажей, подполья для коммуникационных систем, чердачных помещений.

Характеристика различных видов стеновых ЖБИ панелей



Наружные стеновые ЖБИ панели

Высота с этаж и длина до 6 м. Предназначаются для строительства полносборных отапливаемых зданий. Состав — бетон легкого класса с пористым заполнителем, ячеистый бетон, тяжелый бетон с теплосберегающим слоем.

ЖБИ панели для неотапливаемых зданий и внутренних несущих стен

Крупноразмерные панели высотой с этаж и длиной до 6 м для возведения полносборных зданий. Производят из тяжелых или легких бетонных смесей. Для наружных панелей стен применяют тяжелый бетон, начиная с В15 класса, для внутренних – от В12,5 класса.

Панели перегородок

Крупноразмерные панели высотой с этаж и длиной до 6 м для сооружения полносборных зданий. Для изготовления ЖБИ панелей-перегородок используют высокопрочный бетон или гипсобетон, который характеризуется высокой морозостойкостью и водонепроницаемостью. Панельные перегородки армируют сетками из стальной проволоки или стержнями из термо-механически прочной стали Ат-IIIc и А-III. Все металлические элементы обработаны специальным антикоррозийным составом.



Однослойные стеновые панели

Для изготовления однослойных стеновых ЖБИ панелей используются материалы с однородной структурой и высокой теплоизоляцией. Например, легкие ячеистые бетоны. Наружные стены панелей покрыты отделочным слоем толщиной 2-4 см для защиты от действия негативных факторов внешней среды. В качестве финишной отделки внутренних стен используют цементную штукатурку и различные облицовочные материалы.

Стеновые ЖБИ панели двухслойного типа

Стеновые ЖБИ панели двухслойного типа чаще всего имеют сплошное строение. Первый слой — несущий, выполненный из бетона высокой плотности с предварительным армированием. Второй слой служит для теплоизоляции. Теплоизоляционный слой расположен с внешней стороны и покрывается цементной штукатуркой. Несущий слой обращен во внутреннюю сторону и дополнительно выполняет пароизоляционную функцию.

Стеновые ЖБИ панели с трехслойным строением

Наиболее популярны сегодня трехслойные стеновые железобетонные панели.

Трехслойная панельная конструкция состоит из наружного основного несущего элемента, к которому крепятся внутренние стеновые панели. Благодаря пространству между ними снижается теплопотеря здания.

Существуют различные модификации многослойных панелей, которые состоят из двух железобетонных плит и теплоизолятора (минеральная и каменная вата, цементный фибролит, полиуретан, пеносиликат).



Наружные и внутренние панели стен соединяют в единую конструкцию с помощью сварных арматурных каркасов из стали. Трехслойные железобетонные стеновые панели имеют типовые размеры и отличаются по толщине. Толщина стеновых панелей выбирается с учетом теплотехнических параметров и климатических условий местности. Данный тип панелей изготавливают из прочного бетона легкого класса или тяжелого бетона с прочностью на сжатие В12,5 — В15. Армирование плит осуществляется при помощи сварных сеток или объемных каркасов из высокопрочной стали. Все арматурные и закладные элементы покрываются антикоррозийным составом. Свойства трехслойных железобетонных панелей строго регламентируются требованиями и нормативами ГОСТ 31310-2005, ГОСТ 13015-2003.

Типоразмер

Основными параметрами при выборе стеновых панелей из железобетона являются размеры, обозначенные в плане с учетом конструктивных схем здания и поэтажной планировки.

Габариты панелей, количество и величина проемов, технические свойства и толщина слоев определяются согласно проектной документации заказчика.

Стеновые железобетонные панели имеют различные типоразмеры, которые регламентируются ГОСТ.

Обычные размеры панелей: ширина с типовую комнату и высота с этаж. Наружные панели стен оснащаются вмонтированными оконными и дверными блоками, внутренние панели сплошные или с проемами для дверей.

Толщина панелей — 20-30 см, один квадратный метр панели в 5-7 раз легче стандартной кирпичной стены такой же площади. Заводы по изготовлению сборного железобетона выпускают панели стен для жилищного строительства, рассчитанные на 1-2 комнаты, а для промышленных сооружений — длиной 6, 9 и 12 м. Заводские панели полностью готовы к установке. Так например, для жилых домов производятся панели с оконным заполнением и остеклением. Толщина стеновых панелей зависит от климатических условий региона и теплотехнических параметров используемых материалов и составляет 20-50 см.



Правила транспортировки стеновых панелей

Сборные стеновые ЖБИ панели производят в заводских условиях. Они отличаются большими габаритами и требуют применения специальной техники для доставки на строительные объекты. Поднимают, погружают и разгружают ЖБИ панели с помощью специальных захватных устройств или за монтажные петли. ЖБИ панели доставляют на панелевозах, железнодорожных платформах. Грузовые транспортные средства оснащены специальными крепежными и опорными приспособлениями и обеспечивают неподвижность и сохранность панелей.

Панелевозы рассчитаны для размещения двух панелей. Панели перевозят почти в вертикальном положении, под небольшим углом, максимум 8-10 градусов. Панели надежно закрепляются, что исключает их повреждение или опрокидывание.



Складирование и хранение стеновых панелей

Хранятся панели в кассетах в вертикальном положении или с небольшим наклоном. Каждую панель помещают на деревянные подставки высотой 30 мм. При хранении и перевозке многослойных панелей опоры ставят только под несущим слоем. При наличии выступающих элементов в нижней части панели устанавливают опоры на 20 мм больше их высоты. Кассеты с панелями размещают на ровных площадках с твердым основанием.

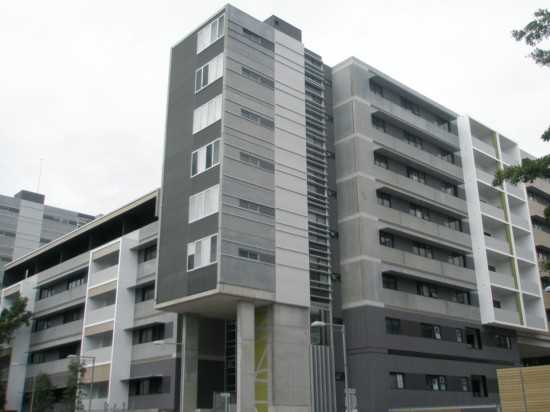

Дом из железобетоных панелей



Уже стало давней традицией возведение различных строительных объектов из таких конструкций, как стеновые ЖБИ панели, плиты перекрытия, фундаментные блоки. Сейчас появилась возможность построить дом из железобетонных материалов по специально разработанному проекту.

В сборном строительстве зданий особенно востребованы стеновые ЖБИ панели. Это сложные конструкции, обладающие высокой прочностью, звукоизоляцией, теплоэффективностью. Современные стеновые панели выпускаются в готовом виде, практически не требуют дополнительной декоративной отделки и придают зданию современный архитектурный стиль. По конструктивным особенностям стен сборное строительство делится на два вида: крупнопанельное и крупноблочное. В крупноблочных домах несущую и ограждающую функцию выполняет стена из блоков. В крупнопанельных зданиях несущей и ограждающей основой служат стеновые панели.



Преимущества крупнопанельного строительства

  1. Быстрые темпы строительства.
  2. Длительный эксплуатационный срок зданий.
  3. Стойкость конструкций к статическим и динамическим нагрузкам.
  4. Влагостойкость.
  5. Универсальное применение плит для строительства объектов различного назначения.

Недостатки крупнопанельного строительства

  1. Тяжелый вес (устраняется с помощью легких заполнителей).
  2. Более низкая звуко- и теплоизоляция по сравнению с кирпичными домами.
  3. Необходимость использования спецтехники для перевозки и установки.
  4. Отсутствие возможности контроля износа строительных конструкций для раннего выявления и устранения дефекта.

Дома, построенные из стеновых ЖБИ панелей, обладают большой сопротивляемостью статическим и динамическим нагрузкам, а также стойкостью к действию физико-химических и биологических факторов.

Какие бывают виды монтажа стеновых ЖБИ панелей

Не смотря на быстрое развитие монолитного строительства, железобетонные изделия по-прежнему пользуются большим спросом на строительном рынке благодаря высоким эксплуатационным характеристикам. Монтаж стеновых панелей осуществляется различными способами, выбор которых определяется принципом сборки, видом оснастки и приспособлений, конструктивными особенностями сопряжения стеновых и перегородочных панелей. Монтаж стеновых ЖБИ панелей выполняют вертикальным способом с заделкой швов. Внутренние отделочные работы и установку технических коммуникаций проводят с учетом высокой прочности бетона и наличия армирующего устройства стеновых панелей.



Свободный монтаж

Свободный монтаж — установка панелей по рискам на перекрытиях. С помощью подкосов и угловых струбцинов, обеспечивается устойчивое положение и временное крепление отдельных панелей.

Фиксированный монтаж

Фиксированный монтаж (ограниченно-свободный) – установка с применением группового оснащения. Сначала выверяют базовые панели (поперечную и продольную) и жестко скрепляют их между собой постоянным соединением. После чего монтируют следующие поперечные панели. Элементы стен сразу ставят в вертикальное положение.

Замковой монтаж

Самофиксация – это способ монтажа с помощью замковых фиксаторов. Замковой метод подходит для панелей с фиксирующими деталями. В нижней части панели скрепляются фиксаторами штыревого типа, а в верхней части – замковыми фиксаторами.

Способ монтажа «на весу»

Наружные и внутренние панели стен устанавливают, затем стропуют в двух-четырех местах, в зависимости от величины конструкции с помощью гибких строп и различных траверс.

До установки несущих стеновых панелей определяют и фиксируют на этаже отметки нижнего края стеновых панелей (монтажный горизонт) и расстилают пластичный раствор цемента.

Монтаж наружных стеновых панелей начинают с отдаленной от крана панели, после чего устанавливают внутренние стены, а затем и панели наружной ближней к крану стены.



После установки на место стеновую панель выверяют свободным способом по нижнему основанию или фиксаторами (замковой способ). Далее выверяют вертикальное положение стеновой панели по внешней стороне.

Выверяют и подготавливают комплексное (групповое) оснащение для установки панелей и временное крепление. Затем монтируют внутренние панели. После монтажа базовых панелей ставят следующие рядовые панели. Они полностью фиксируются после установки смежных и примыкающих панелей продольных стен. Перед установкой следующей внутренней стеновой панели на ее месте расстилают бетонный раствор. После выверки панели, раствор бетона уплотняют с двух сторон.

Навесные панели многоэтажных домов устанавливают после сооружения несущих конструкций. Предварительно определяют положение сборных элементов согласно проекту.

Крупные панели ставят и совмещают в поперечном направлении. Стеновые панели выверяют по высоте. Сначала закрепляют торцевую часть панели по высоте, затем фиксируют нижний край панели и после этого контролируют вертикальное положение панели.

Наружные стеновые панели одноэтажных домов устанавливают на всю высоту здания. Самонесущие стеновые панели ставят внизу на фундаментные балки на слой раствора. Во всех последующих рядах панели монтируют одна на другую на слой бетонного раствора.

Маркировка стеновых панелей

Марка стеновых ЖБИ панелей имеет буквенно-цифровое обозначение с дефисами.

  • Первый фрагмент символов обозначает тип панели и габариты: длина, высота (дм), толщина (см).
  • Второй фрагмент указывает класс (марку) и вид бетона: Т — тяжелый бетон,  Л — легкий бетон, Я — автоклавный ячеистый бетон.
  • Третий фрагмент маркировки содержит дополнительные сведения о характеристиках ЖБИ панелей: С — сейсмоустойчивость более 7 баллов, М – морозостойкость ниже -40°С. Показатели проницаемости: Н – нормальная, П — пониженная, О — особо низкая. В данную часть маркировки входят обозначения конструктивных особенностей стеновых панелей: форма; конфигурация торцевых зон, наличие, вид и местонахождение проемов; наличие и форма штрабы в части примыкания смежных конструкций, вид и расположение арматурных выпусков и закладных изделий, наличие арматуры для уменьшения нагрузки из-за неравномерной деформации основания (просадочный, набухающий, мерзлый, заторфованный, насыпной грунт).

Пример: ПС 240-300-14

  • ПС –панель стеновая;
  • 240 – длина;
  • 300 – высота;
  • 14 — ширина.



Цена и качество стеновых панелей

Прочность и долговечность стеновых ЖБИ панелей зависит от качества исходных материалов, соблюдения технологических правил и расчетов. Марка бетона для изготовления панелей подбирается соответственно техническим требованиям. Для наружного слоя используется 3 вида покрытия: по свежему бетону, по затвердевшему бетону и отделка плиткой.

Железобетонная продукция должна соответствовать документам ГОСТ и СНиП. В целях пожаробезопасности учитывается предел огнестойкости и распространения пламени по стене. Обязательно наличие гарантии качества на все виды выпускаемой продукции и оказываемых услуг.

Габариты и форма стеновых ЖБИ панелей, количество и величина проемов, толщина и устройство слоев определяются согласно проектной документации заказчика. Как правило, производители железобетонных изделий размещают на своих сайтах прайсы и калькуляторы, с помощью которых можно рассчитать стоимость стеновых панелей с учетом их габаритов, строения функциональной принадлежности. Следует также поинтересоваться стоимостью перевозки ЖБИ и погрузочно-разгрузочных работ.



Крупнопанельные технологии по-прежнему являются перспективным направлением в строительстве. Применение новых материалов, составов и конструктивных решений при производстве стеновых ЖБИ панелей позволяет оптимизировать строительный процесс и в конечном итоге сделать жилье более доступным, комфортным и безопасным.

__________________________________________________

Почитать еще:

www.delovie.ru

железобетонные, сэндвич, ГОСТ и размеры

Трехслойные стеновые панели — новая разработка строительной инженерии. Она направлена на качества материала, отличающегося повышенной прочностью. Благодаря слоистости их назвали стеновые панели-сэндвичи. Наряду с внешней отделкой фасадов они годятся и для внутренней отделки домов.

Выбираем стеновые панели

Новый материал для фасадов

Новинка прошла тесты на соответствие нормативам и заняла свое место среди других строительных материалов. Если рассмотреть стеновые панели с точки зрения габаритов, их ширина составляет от 280 до 300 мм, а длина до 6 метров.

Материал включает в себя железобетонную основу, которая выполняет несущие функции, слой теплоизоляции и декоративный слой, который не нуждается в штукатурке и полностью пригоден под покраску или поклейку обоев.

Структура закрепляется с помощью стальных элементов, приваренных к закладным элементам. Как результат, трехслойные железобетонные стеновые панели обладают повышенной прочностью, и сопротивляемостью к штормовой погоде, климатическим аномалиям, вандализму. Новая разработка в настоящий момент широко распространена, востребована и пользуется популярностью. Фото – веское тому доказательство.

Срок эксплуатации панелей составляет более 30 лет. Среди прочих достоинств можно отметить ярко выраженную стойкость к дождливой погоде и нашествию огня.

Состав, разновидности и применение

Трехслойные железобетонные стеновые панели могут включать такие элементы:

  • асбестоцемент толщиной от 6 до 10 мм;
  • стеклопластик толщиной до 3 мм;
  • поливинилхлорид от 1 до 4 мм толщиной;
  • сталь толщиной от 0,5 до 1 мм;
  • алюминиевые соединения.

Трехслойные стеновые панели могут быть выполнены с упором на теплоизоляцию, если они включают в состав сотопласт или пенопласт. В стыках стеновые панели скрепляются эпоксидным клеем и защитной пленкой во избежании коррозии металла. Сэндвич с теплоизоляционной прослойкой закрепляется кляммерами и болтами.

Панели стеновые трехслойные с утеплителем могут быть изготовлены по индивидуальным заявкам. На фото вы можете увидеть подобные примеры.

Технические характеристики сэндвичей, куда входит пенополиуретан, отвечают ГОСТ 23486-79, которым регулируется толщина трехслойных стеновых панелей, габариты, теплопроводнсть, а также другие параметры и охотно используются самыми разными строительными фирмами. Превосходные эксплуатационные качества последних отмечены ведущими технологами. Это — низкая теплопроводность, минимальная нагрузка на фундамент здания, недорогие затраты на оснастку, стойкость к разнице температур. Серия трехслойные стеновые панели, в состав которых входит ППУ, имеют повышенную теплопроводность.

К тому же, сэндвич с ППУ легче железобетонных панелей. Теплопроводность плит с пенополиуретаном составляет 0,022 Вт/(М*К), у них низкая плотность и низкая температура возгорания группы Г3. Сэндвич панель трехслойная стеновая PIR относится к подразделу огнеупорности EI30-EI45. Плиты с ППУ изолирует внешние шумы, в них нет места мостикам холода, присуща высокая адгезионная стабильность.

В 2014 году был утвержден ГОСТ на панели стеновые металлические трехслойные. Имеющие в качестве утеплителя минеральную ват, стеновые блоки используют для монтажа фасадов. Ширина, форма, цвет зависят от того, какие размеры имеет строение. Как правило, эту продукцию применяют для складских зданий, офисных строений, автозаправок.

Внешний вид

Сэндвич панели имеют широкую вариативность размеров и расцветок и могут обеспечить строению привлекательный вид. Можно выделить металлические перфорированные фасады, где перфорация может «идти» по всему периметру металлической панели или занять лишь треть ширины. На фото можно увидеть наружные плиты с перфорацией.

Цветовая гамма панели не ограничивается привычными оттенками. Сюда входят различные цвета, а также тона светлого и темного дерева, камня, гранита.

Подводя итог, можно сделать вывод, что трехслойные стеновые панели долговечны, жароустойчивы, антикоррозионны, не подвержены влиянию плесени.

Смотрите также:

1propaneli.ru
