Буронабивной свайный фундамент – Буронабивной фундамент своими руками: пошаговая инструкция

Содержание

Буронабивной фундамент своими руками — технология возведения

Ленточный и столбчатый фундамент более традиционны и понятны для строительства бань в России, однако более современный буронабивной фундамент имеет целый ряд преимуществ перед ними. А для участков на склонах и с проблемным грунтом это и вовсе – идеальный вариант. И для тех мест, где застройка ведется особо плотная, фундамент на буронабивных сваях позволяет построить даже двухэтажную баню без последствий для грунта и находящихся рядом зданий.

Особенности устройства этой конструкции

Вся идея этого чуда-фундамента в том, что сваи не забиваются с силой в землю и не повреждают слои – они как бы «вырастают» из земли. Говоря простым языком, в почве пробуравливается скважина, в нее ставится труба или делается съемная опалубка и все это заполняется строительным раствором.

А для слабых грунтов буронабивной фундамент с ростверком бывает и вовсе единственно возможным вариантом. Ведь главная задача любых свай и столбов – опереться на самый твердый слой почвы – на несжимаемый, тот, что всегда находится ниже уровня промерзания грунтовых вод. А он может находиться в силу геологии некоторых регионов достаточно глубоко. Вот как раз буронабивные сваи и достигают такой линии – держа на ней всю нововозведенную баню.

Об особенностях фундаментов для разных типов почв можно прочитать здесь: https://stroy-banya.com/fundament/fundament-na-razlichnyx-tipax-pochv.html

Сегодня практикуется также и такой более дорогой, но надежный нулевой уровень, как свайный фундамент на буронабивных свай с утеплителем. Для этого используется пенополистирол, который, как известно, имеет жесткую структуру. Фиксируется он прямо на гидроизоляцию и засыпается грунтом. К тому же пенополистирол сам по себе – отличный амортизатор для сил пучения почвы.

А самое главное – даже ленточный фундамент на буронабивных сваях не нарушает коммуникации, которые были установлены на участке еще раньше. А то, что подвала в таком здании потом не сделать – для бани нельзя считать проблемой, ведь такое помещение для нее просто не традиционно. Радует и срок эксплуатации такого фундамента – больше ста лет!

Порядок выполнения строительных работ

Строить этот прочный и надежный фундамент можно в любое время года – а это ценный момент. Но во время строительства необходимо строго соблюдать технологию, иначе даже небольшие просчеты приведут к серьезным последствиям – и первой пострадает прочность самого строения.

Шаг 1. Расчет будущего фундамента

Ширина такого фундамента вычисляется в зависимости от толщины будущих стен бани. Так, для каркасного строения особо мощного нулевого уровня не нужно, т.к. такие стены и легкие, и тонкие. А вот для настоящей русской парной из бруса буронабивной фундамент своими руками делать придется больше на 20-40 мм, чтобы вся нагрузка была распределена равномерно.

Шаг 2. Разметка участка

Порядок расположения свай на участке может быть самым разным – как в виде сплошной стены, так и в шахматном порядке или под определенными участками бани.

Шаг 3. Бурение скважин

Одну скважину буровая машина может сделать буквально за несколько часов. Самыми производительными в России пока признаны корейские и японские ямобуры, позволяющие строить буронабивные свайные фундаменты в короткий срок.

Шаг 4. Изготовление опалубки

Следующим шагом строится опалубка для создания скважины. Она необходима, когда грунт недостаточно плотен и может осыпаться. А вот при нормальных геологических условиях можно обойтись и без опалубки, заливая бетон прямо в созданную скважину – что значительно облегчает весь процесс. Нужно будет только сделать небольшой опалубок на поверхности земли – он станет потом оголовок для сваи. Такой опалубкой вполне может быть свернутый в трубу рубероид.

Шаг 5. Выбираем сваи

Сами сваи выбирать тоже нужно прочные и долговечные – по своей несущей способности они должны быть значительно качественнее, чем обычные забивные. Благодаря простоте конструкций буронабивных свай можно существенно ограничить земляные работы, да и самих свай ставить не нужно слишком много – даже не на каждом квадратном метре.

О винтовых сваях для фундамента можно узнать здесь: https://stroy-banya.com/video/fundament-video/vintovye-svai-pod-fundament-bani.html

Можно сделать сваи и своими руками. Причем сваи делаются прямо на месте – а потому не нужно беспокоиться о месте их складирования. Пользуются популярностью в строительстве и буронабивные сваи, основание которых расширено до 50 см. Этому способствуют специальные технологические приемы, позволяющие таким сваям иметь несущую способностью уже целых 5 тонн. На таком фундаменте можно смело строить солидную баню из кирпича – со всеми архитектурными изысками.

Сваи для фундамента могут быть из самого разного материала – все зависит от имеющейся плотности грунта. Так, если почва на участке глинистая и перенасыщена влагой, то во время установки свай стены скважин придется укрепить специальными обсадными трубами, в крайнем случае, когда бюджет сильно ограничен – хотя бы глинистым раствором. Благодаря этим обсадным формам перекрываются горизонты плывунных грунтов и фундамент оказывается абсолютно безопасным. Ведь так и глубина, и ширина скважин остается неизменной и не подверженной деформациям.

Шаг 6. Изготовление подушки

Подушка для такого фундамента – обязательна. Ее обычно делают из песка, щебня или просто бетонной смеси. Подушка хорошо утрамбовывается и далее скважина уже заполняется основным материалом.

Шаг 7. Армирование фундамента

Для дополнительной прочности буронабивных свай часто используется арматура, которая с помощью ростверка вяжется в единую конструкцию.

Чтобы буронабивные сваи были прочными, для них заранее изготавливают арматурные каркасы – из прутьев диаметром 10-12 мм, связанные особым образом. Можно применять также и готовые треугольные каркасы, которые обычно берут для балок перекрытий.

Шаг 8. Монтаж свай

Теперь готовятся сваи – их толщина и расположение напрямую зависят от проекта будущей бани. Чтобы точно определить длину сваи, используется специальное оборудование – ручной бур или мотобур.

Глубина таких свай должна быть не менее, чем 1,5 метра и больше глубины промерзания грунта. Но обязательно на 10-15 см больше нормативной глубины промерзания грунта на определенном участке. Для чего и нужен правильный расчет такого фундамента. К слову, глубину промерзания определенной местности можно узнать по геологической карте, или проконсультироваться с местными специалистами. Это важно: если основание свай окажется ниже глубины промерзания грунта, то весь фундамент не «выдавится», как только выпадет снег.

Еще один важный момент: над поверхностью земли останется около полуметра свай. Их заполняют бетоном, а как только он застынет – все сваи отделываются рубероидом и объединяются обвязкой.

Шаг 9. Гидроизоляция скважин

Чтобы в грунт не впитывалось цементное молочко, стены таких скважин нужно заранее выстелить прочной полиэтиленовой пленкой или рубероидом, что еще лучше. Если используется первый вариант, то пленку лучше сначала сварить и сделать из нее чехол – он станет неплохой гидроизоляцией для фундамента. Но этот метод подходит только для действительно прочного грунта. Во всех других случаях как опалубка более подходят металлические, картонные и асбоцементные трубы.

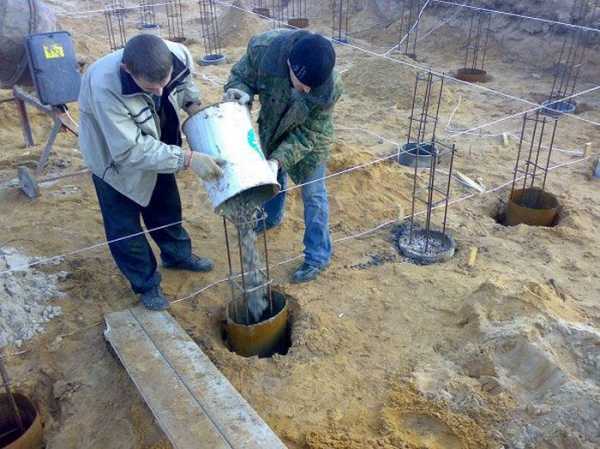

Шаг 10. Заливка бетона в скважины

Самый удобный способ – заливать бетон из смесителя. Ведь так за день можно управиться с достаточно большими объемами.

Заливается буронабивной фундамент традиционно быстротвердеющим цементом, который разводится небольшими порциями – каждый раз, как только трамбуется предыдущий слой.

Заполнять скважины буронабивного фундаментам можно бетоном или бетоном вперемешку с камнем: булыжником, известняком или песчаником. Требование к такому наполнителю только одно: чтобы он был прочным и ровным, т.е. бутовым камнем.

А чтобы бетон в скважине уплотнялся более плотно, используется специальный бур – он создает нужную механическую вибрацию. Ведь главное во время строительства – это полностью исключить даже мельчайшие пустоты в сваях. Для чего и используется только качественный гидротехнический бетон, и подается он в форму свай специальной гидравлической машиной – именно она обеспечивает нужный уровень давления.

О заливке бетона при отрицательных температурах расскажет статья https://stroy-banya.com/fundament/zalivka-betona-pri-otricatelnyx-temperaturax.html

Вот и все – остается только сделать качественный ростверк, и можно смело строить солидную баню!

Оцените статью:

Поделитесь с друзьями!

stroy-banya.com

Буронабивной фундамент: особенности, преимущества недостатки. Буронабивные сваи своими руками

Берясь за строительство, нужно решить, какой фундамент делать. Всем известны столбчатый фундамент или ленточный, буронабивное основание не так популярно, хотя оно имеет свои достоинства и в определенных ситуациях будет более разумным вариантом.

Фундамент из буронабивных свай: особенности и виды

Буронабивной фундамент – это один из видов свайного фундамента. Его конструкция достаточно простая: буром в земле делают скважины глубиной около 1,5 м. Точная величина зависит от особенностей грунта и климатической зоны.

Далее в полученные скважины устанавливают арматуру и заливают ее бетоном.

Буронабивной фундамент может быть обычным, где строят баню непосредственно на сваях – этот вариант дешевый и простой. Но если нужно основание надежнее, то в этом случае отдают предпочтение свайно-ленточному или свайно-ростверковому фундаменту. Он подразумевает жесткую связь отдельных свай бетонной лентой (ростверком). Главным достоинством подобного основания является то, что нагрузка между сваями распределяется более равномерно, что делает конструкцию надежной и долговечной.

Буронабивной фундамент используется для строительства облегченных построек, в частности, деревянных и каркасных бань. Если укреплять фундамент ростверком, то он будет выдерживать и более высокие нагрузки.

Актуальным использование буронабивного основания будет и тогда, если строительство планируется не на ровной поверхности, а на участке, где есть сильные перепады высоты.

Фундамент на буронабивных сваях: плюсы и минусы

Такое основание имеет следующие преимущества:

  • Универсальность. Фундамент подходит практически для любых типов грунта, исключением являются только чересчур каменистые почвы.
  • Экономичность. Буронабивной фундамент – это хороший и бюджетный вариант. На его постройку уйдет гораздо меньше денег, чем на другие виды фундамента, поэтому если вы ищете именно дешевый вариант, то он является одним из оптимальных.
  • Быстрые сроки установки фундамента и возможность проведения работ в любое время года.
  • Достаточно низкая трудоемкость. Немалым преимуществом подобного фундамента является то, что для его установки не нужно использовать спецтехнику, поэтому его можно сделать и своими силами, что также позволяет еще больше сэкономить.

Если для других видов свайного фундамента требуются  покупка дорогостоящих свай и найма спецтехники, то для буронабивного ничего из этого не нужно, поэтому он обходится значительно дешевле.

Недостатки буронабивного фундамента:

  • Недостаточная теплоизоляция пола. Т. к. внизу пол не закрыт, возможны сквозняки и прохлада. Несмотря на это даже на свайном фундаменте можно сделать теплый пол, который избавит от этой проблемы.
  • Отсутствие возможности обустроить подвальное помещение, хотя конкретно для бани этот недостаток не столь существенен, т. к. в таком строении обычно обходятся без подвала.

Буронабивные сваи своими руками: пошаговая инструкция

Возводить такой вид фундамента можно не только летом, но даже и зимой. При работах нужно строго соблюдать порядок действий и быть внимательным на каждом этапе, иначе прочность здания может значительно сократиться.

Этап 1. Расчет будущего фундамента

На ширину фундамента напрямую влияет ширина будущих стен. К примеру, если вы будете строить каркасную баню, то мощный фундамент не нужен, т. к. постройка достаточно легкая.

Если же в ваших планах возведение бани из бруса, то толщину фундамента нужно делать больше, чтобы равномерно распределить нагрузку.

На несущую способность свай также влияет марка бетона, к примеру, бюджетный вариант М100 способен выдержать до 100 кг на 1 квадратный сантиметр, у других марок этот показатель выше.

Если планируется легкое строение, нет смысла делать сложный и дорогостоящий фундамент – это будет пустой тратой денег.

На этом этапе нужно определить и количество свай, которые потребуется сделать. Для определения этой величины нужно общую нагрузку будущего здания разделить на несущую способность одной сваи.

Сваи должны быть в углах будущей постройки, а также на стыке с

postroitbanju.ru

что это такое, плюсы и минусы+видео

В ряде случаев ленточный, монолитный и другие варианты фундаментов соорудить невозможно. Буронабивное основание является единственным верным решением в таких ситуациях. Перед его монтажом нужно освоить технологию строительства этого вида фундаментов.

Устройство буронабивных свай

Для строительства многоэтажных или частных домов могут использоваться буронабивные сваи. Они представляют собой вариант фундаментной опоры в виде монолитных конструкций, имеющих цилиндрическую форму и арматурный каркас. С помощью этих элементов создают свайно-ленточные основания для домов различного типа.

Свайно-ленточное основание состоит из определённого количества заглублённых опорных столбов, на которые сверху заливается бетонная лента

Фундамент на буронабивных сваях сооружают в ряде случаев, когда строительство иного основания отличается сложностью или просто невозможно. К таким ситуациям относятся следующие:

  • высокий уровень грунтовых вод, то есть их залегание на глубине 2 м и менее;
  • слабая несущая способность грунта на участке;
  • вес возводимого здания более 350 т;
  • незначительный уклон участка для застройки;
  • большая глубина промерзания грунта.

В таких ситуациях устройство буронабивных свай для фундамента является оптимальным решением, ведь они обеспечивают повышенную устойчивость сооружения. При этом основание имеет и серьёзный недостаток, выраженный в отсутствии возможности устроить подвальное помещение.

Если правильно подобрать параметры свай, фундамент выдержит даже очень тяжёлые строения

В промышленном строительстве сваи устанавливают с помощью специального оборудования. При частных домах большинство работ проводится вручную. Важно учитывать свойства грунта. Например, если почва легко осыпается, то потребуется опалубка для заливки свай.

Фундамент на сваях буронабивного вида

Строительство любого фундамента предполагает проведение разметки участка, во время которой все проектные размеры переносят с чертежа на местность. Это очень просто сделать если строение имеет прямоугольную или квадратную форму. В углах будущего здания устанавливают колышки и натягивают между ними верёвку, проверяя угол и ровность каждой стороны. Затем надо определить расположение каждой сваи, расстояние между которыми должно составлять 1–1,5 м. Эти точки также отмечают колышками. После этого проводится обноска, необходимая для жёсткого закрепления осей здания в перпендикулярных направлениях. Крепление обноски размещается на 2 м дальше, чем места для свай.

Обноска участка обозначает его границы и производится при помощи деревянных конструкций, закрепляемых на расстоянии 2 м от линий расположения свай

Для установки обноски следует использовать П-образные конструкции, опоры которых закапывают в землю, а на поперечинах фиксируются шнуры, обозначающие оси здания. Обноска осуществляется со всех четырёх сторон параллельно каждой разбивочной оси.

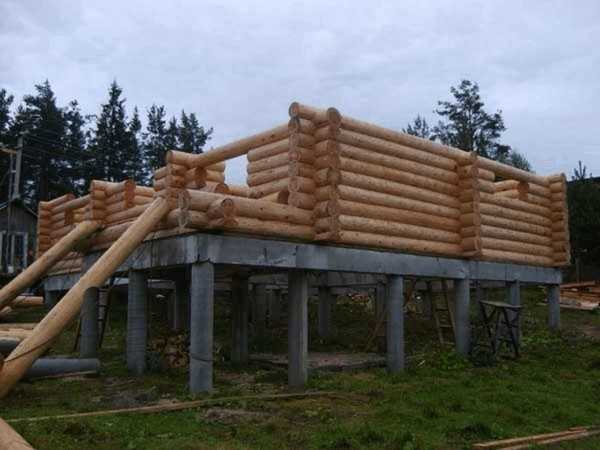

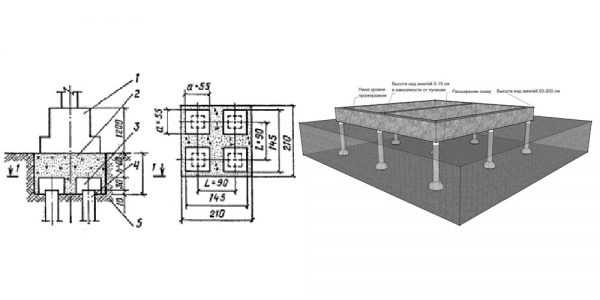

Буронабивное основание с ростверком

Одним из вариантов буронабивного фундамента является основание, имеющее ростверк из монолита или бруса. Основа подходит для строительства лёгких зданий из дерева или кирпича. Фундамент возможно сделать своими руками без применения спецтехники, что делает его востребованным для строительства частных домов.

Монолитный ростверк связывает все сваи в единое целое и обеспечивает надежность сооружения

Устройство свайно-ростверкового фундамента производят в следующей последовательности:

  1. Разметка и обноска участка.
  2. Бурение скважин в отмеченных местах. Для свай диаметром менее 350 мм можно использовать садовый бур.
  3. Укрепление стенок скважины опалубкой. Для этого можно использовать лист рубероида, свёрнутый цилиндром.

    Чтобы стенки скважины не осыпались в процессе заливки, в неё устанавливают свёрнутые листы рубероида

  4. Армирование. Для свайного фундамента используют продольный каркас, состоящий из прутьев с сечением 12–16 мм. Их количество зависит от диаметра сваи, но наиболее универсальным вариантом является применение 4–6 прутьев на одну сваю.

    Для армирования используют каркас из четырёх или шести продольных прутов в зависимости от диаметра скважины

  5. Заливка бетоном. Если количество свай не очень велико, бетон можно приготовить вручную. В противном случае лучше воспользоваться услугами миксера с насосом. Если сваи заливаются вместе с ростверком, то без привозного раствора не обойтись. Прежде чем выполнять следующие операции, сваям надо дать схватиться в течение 5–7 дней.
  6. Создание опалубки под ростверк. Поскольку ростверк будет находиться на определённом расстоянии от земли, опалубка должна выполняться в виде короба, закреплённого на проектной высоте.

    Опалубку необходимо прочно закрепить, чтобы она смогла выдержать вес бетона

  7. Укладка армирующего каркаса. Каркас делается по той же схеме, что и для свай. В местах заложения опор он должен связываться с каркасами свай.

    Армирующий каркас укладывается по всей длине опалубки и перевязывается с каркасом каждой сваи

  8. Заливка ростверка. Заполнение опалубки раствором необходимо выполнить за один день, иначе бетон схватится слоями и не достигнет расчётной плотности. Поэтому использование бетонного насоса на этом этапе неизбежно.

    Для заливки ростверка требуется большой объём бетона, поэтому необходимо вызвать миксер со специальным насосом

  9. После заливки бетон необходимо проштыковать для удаления пузырьков воздуха. Это можно сделать глубинным вибратором или обычным арматурным прутом. Далее поверхность ростверка надо выровнять и закрыть гидроизолирующей плёнкой или рубероидом.
  10. Через 28–30 дней ростверк полностью застынет, и можно будет приступать к дальнейшему строительству.

    Ростверк из монолитного ленточного каркаса приобретает окончательную прочность примерно через месяц после заливки

Ростверк также может быть выполнен из бруса, размеры которого зависят от веса здания. Крепление деревянных элементов осуществляется на оголовки, зафиксированные на торцах свай.

Видео: ростверк на буронабивных сваях

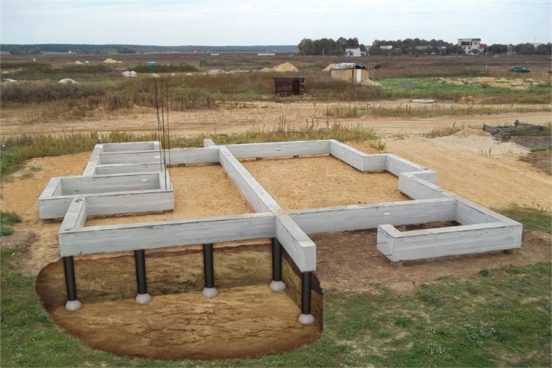

Ленточный буронабивной фундамент

Для небольшого строения, дачи или частного дома подходит ленточное основание на буронабивных сваях. Конструкция представляет собой опорные сваи, укреплённые в почве и соединённые монолитным ростверком из бетона. Для создания такого фундамента нет необходимости в тщательном выравнивании участка, а основание закладывается ниже уровня промерзания грунта. Строительство отличается небольшим объёмом трудозатрат. Ленточный буронабивной фундамент также не требует многочисленных расчётов, ведь для определения параметров основания достаточно рассчитать диаметр свай, подобрать уровень их заглубления и количество опор.

В ленточном варианте фундамента бетонный ростверк опирается не только на сваи, но и на поверхность грунта

Строительство ленточного буронабивного фундамента предполагает следующие основные действия:

  1. Проведение разметки и обноски, в процессе которых отмечаются места расположения всех свай.
  2. Выкапывание траншеи, ширина которой зависит от диаметра свай и толщины стен.
  3. Бурение скважин для установки свай. Глубина скважин может достигать 2 м.

    Если сваи имеют небольшой диаметр, их можно сделать при помощи обычного садового бура

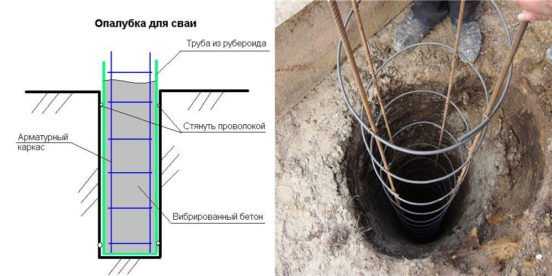

  4. По стенкам скважин укрепляют гильзу из рубероида, а на дно засыпают небольшой слой песка.
  5. В скважину устанавливают арматурный каркас.

    Перед заливкой в скважину помещают опалубку из рубероида, а затем устанавливают арматурный каркас

  6. По окончании всех подготовительных работ сваю заливают бетоном.

    Заливать каждую сваю нужно за один приём, иначе она не будет иметь нужной прочности

Для высыхания конструкции потребуется 4–5 недель. После этого можно продолжать строительство здания согласно проекту.

Видео: свайно-ленточный фундамент

Особенности бурения скважин

Бурение скважины является одним из основных этапов возведения буронабивного фундамента. Необходимо определить диаметр свай, уровень их заглубления, а также предусмотреть после бурения гидроизоляцию. Основные параметры свай, часто использующиеся в строительстве, предполагают диаметр 280 мм и глубину до 2 м. Сваи с такими параметрами оптимальны для строительства двухэтажного здания.

В большинстве случаев для строительства двухэтажного дома достаточно залить сваи диаметром 280 мм и глубиной ниже уровня промерзания почвы

При строительстве частного дома бурение может осуществляться вручную с помощью ручного мотобура. Это приспособление позволяет создать аккуратные скважины для оперативного монтажа свай.

Использование мотобура существенно сократит затраты времени и сил на устройство скважин под сваи

Этот инструмент имеет специальное приспособление, с помощью которого легко сделать расширение в области основания опор. Диаметр этой части может составлять до 500 мм, что оптимально для строительства массивных конструкций.

Видео: буронабивные сваи, очистка и заливка своими руками

Преимущества и недостатки бурозаливного фундамента

Каждый вариант основания для здания обладает своими преимуществами и недостатками. Бурозаливной фундамент востребован в строительстве на участках со сложным грунтом, но перед сооружением этой основы следует знать её основные особенности:

  • высокий уровень надёжности;
  • защита здания от грунтовых вод;
  • пригодность для строительства на мягком грунте;
  • невысокие затраты на строительные материалы;
  • непродолжительный период возведения.

Основной минус бурозаливного основания заключается в том, что такой фундамент подходит лишь для малоэтажного строительства нетяжелых зданий. Именно поэтому его часто используют при возведении частных домов до трёх этажей в высоту.

Видео: особенности, плюсы и минусы свайного фундамента

Строительство буронабивного фундамента проводится при сооружении лёгких зданий на разных типах грунта. Такое основание обеспечивает надёжность, долговечность и устойчивость жилому дому.

Оцените статью:

Поделитесь с друзьями!

remoskop.ru

Буронабивной свайно ленточный фундамент с ростверком

Свайно-ростверковый буронабивной фундамент ТИСЭ

В основе каждого здания лежит фундамент, чем он крепче, тем дольше простоит дом, надежней будут его стены.

Так как здания возводятся на разных грунтах, а их физические свойства существенно влияют на качество и долговечность строения, то строителями были разработаны несколько технологий закладки фундаментов. Они разделяются на четыре основных разновидности:

  • свайные;
  • ленточные;
  • столбчатые;
  • плитные.

Стоит отметить, что каждый из вышеуказанных основных видов, в свою очередь, разделяется на подтипы, которые могут комбинировать несколько разных технологий.

Если необходимо возвести дом на сложном участке, где грунт водянистый и болотистая местность, то лучше не придумаешь, чем свайно-ленточныйфундамент.

Его применение позволит сделать основание дома надежным и крепким, что в результате защитит строение от неблагоприятных погодных условий, снизить риск его перекоса и ухудшения эксплуатационных характеристик.

К тому же в противовес ленточному фундаменту, который наиболее часто используется при строении зданий на сухих грунтах, свайно-ленточный фундамент с ростверком позволяет достичь надежных грунтовых горизонтов в местности с высокой влажностью.

Разновидности свайно-ленточного фундамента

Свайно-ленточный фундамент на буронабивных сваях

В зависимости от разновидности свай, которые применяются при возведении фундамента, последний разделяется на:

  • винтовой;
  • буронабивной.

Особенностью первого является то, что сваи в нем изготавливаются из металлической трубы, окончание которой сделано в форме винта.

Если посмотреть со стороны, то она напоминает большой шуруп, но только для закручивания в землю.

Благодаря такой конструкции увеличивается опорная зона сваи, что повышает ее жесткость и как результат увеличивается надежность всего здания.

В зависимости от того, какими характеристиками обладает участок, где возводиться дом применяются разные диаметры винтов:

  • для болотистой и глиняной местности его диаметр может достигать до 850 мм;
  • для мерзлых участков грунта используются более тонкие сваи – диаметром 300-400 мм.

Буронабивной фундамент с ростверком отличается от предыдущего тем, что в этом случае не применяются уже готовые металлические конструкции, а сваи изготавливаются сразу на участке. С помощью бура делаются скважины по всему периметру, их глубина зависит от свойства грунта.

Рекомендуется бурить пока скважина не войдет как минимум на 60 см в глубину твердого горизонта. После чего в отверстие засыпается мокрый песок и утрамбовывается.

Далее, устанавливается арматура, и скважина заливается бетоном.

Устройство свайно-ленточного фундамента с буронабивными сваями

Фундамент из монолитных свай или буронабивной фундамент

Стандартный ленточный фундамент состоит из простого монолитного цоколя, который размещается по всему периметру будущего строения.

Свайно-ленточный фундамент на противовес предыдущему не опирается на простую песчаную подушку, а состоит из отдельно стоящих свай с монолитным или балочным ростверком.

Ростверк – это верхняя часть фундамента, которая равномерно распределяет массу здания на сваи.

В зависимости от его расположения различают конструкции с висячим или заглубленным ростверком.

Первый являет собой фундамент, который находиться выше уровня земли на несколько сантиметров, во втором же случае – непосредственно контактирует с грунтом.

Перечень необходимых инструментов и материалов

Материалы для возведения фундамента

Для того, чтобы самостоятельно сделать буронабивной фундамент с ростверком понадобится следующий инструмент и материалы:

  • цемент, песок, гравий;
  • арматура;
  • деревянные брусья;
  • доски;
  • рубероид или другой материал для гидроизоляции;
  • молоток, лопата, строительный миксер или бетономешалка, бур;
  • проволока и гвозди.

Основные этапы работы

Рассмотрим основные этапы возведения буронабивного свайного основания

Начальная

Сначала перед активной фазой, необходимо очистить участок от мусора, его выровнять. Далее с помощью обноски и шнуров проводиться разметка территории – отмечаются месторасположение осей, ширина ленты, места установки свай.

Земляные работы

Фундамент ленточный с буронабивными сваями в процессе заливки

После разметки можно приступать к непосредственному копанию траншеи. Ее глубина зависит от типа грунта, но, как правило, не более 40 см. Относительно ширины – то она должна соответствовать ширине монолитной ленты.

Далее, по углам и всему периметру площади бурят скважины, при этом рекомендуется, чтобы шаг между ними был не более 2 метров.

Относительно их глубины, то все зависит от типа грунта – каждая скважины должна входить в твердый горизонт не менее, чем на 60 см.

Согласно информации строителей среднестатистическая глубина скважины составляет от 1,6 до 1,8 м. Диаметр ее отверстия должен соответствовать трети ширины траншеи.

Подготовительные работы

На этом этапе нужно провести гидроизоляцию будущих свай, чтобы улучшить эксплуатационные характеристики и повысить их срок службы. Для этого необходимо просто разместить в отверстиях слои рубероида или другого гидроизоляционного материала.

Можно также использовать асбоцементные или пластиковые трубы, но тогда нужно учитывать их диаметр. Затем площадь будущего фундамента с ростверком засыпается песком на высоту около 30 см и подготавливается опалубка.

Армирование

Чтобы создать монолитное бетонное сооружение армировать необходимо не только ленту, но и все сваи. В качестве армирующего пояса используют 12-15 мм прутья.

Для свай рекомендуется применять не менее 4 кусков арматуры. Все прутья арматуры между собой скручиваются с помощью проволоки и свариваются.

Заливка

Буронабивной с верхним ростверком

Заливку бетона начинают со скважин. Во время этого процесса необходимо снизить риск возникновения пустот.

Для этого через каждые 20-30 см заливки бетона, проводят его утрамбовку.

После заполнения всех скважин проводиться непосредственно заливка фундамента с ростверком.

Через несколько дней после того, как конструкция высохнет опалубку можно снять.

Какие плюсы применения свайно-ленточного фундамента

Забивные и буронабивные железобетонные сваи

Без этой технологии было бы нереально сложно возводить дома в местах в болотистой глинистой местности, на участках где довольно большая глубина промерзания грунта. Также его безусловными преимуществами является:

  • доступность. Эта технология не нуждается в значительных финансовых вложениях, ее могут позволить люди со средним доходом;
  • чтобы положить фундамент, не нужно специальной техники либо дополнительных знаний, эту работу может сделать каждый, лишь бы было желание;
  • скорость. Возвести здание с его применением намного быстрее;
  • использование свай позволяет успешно применять эту технологию на рельефной местности;
  • уменьшение контакта свайного фундамента с ростверком с землей уменьшает теплопотери дома.
  • ну и самое главное такой фундамент отлично противостоит пучению и сдвигам грунта в сезонное время года.

Но чтобы полностью охарактеризовать этот вид фундамента, стоить рассмотреть его недостатки.

Итак, эта технология строительства не предусматривает наличие в доме подвального помещения, плюс также нельзя сильно утяжелять помещения.

Еще одним минусом в использовании буронабивного фундамента с ленточным ростверком является сложность расчетов. Рассчитать количество необходимых материалов, а также максимальный уровень тяжести, который сможет выдержать такая конструкция, смогут лишь специалисты.

fundamentclub.ru

Буронабивной фундамент с ленточным растверком: технология

Буронабивной фундамент – это один из видов свайного основания. Такие сваи обычно монтируются в трудных местах, где заглубление обычных конструкций становится невозможным. Свое название буронабивной тип получил исходя из того что технология его выполнения происходит в выбуренной скважине. Такой свайный фундамент набирает свою популярность благодаря своей практичности. В нашей статье мы поговорим о достоинствах и недостатках конструкции и выясним, как соорудить устройство своими руками.

Особенности основания

Буронабивной фундамент – это один из видов свайного основания

Буронабивной фундамент  уже своим названием говорит нам о его конструкции. Его составляющие представлены сваей и ростверком. В практическом понимании данный тип основания можно именовать «свайный фундамент». Единственная отличительная особенность устройства – это создание специальных ям для свай.

Данный свайный фундамент с ростверком можно считать универсальным техническим решением для строительных проектов различного типа сооружений. Стоит отметить, что такое сооружение может возводиться не только для зданий, но и заборов и конструкций ограждения.

Если буронабивные элементы создаются самостоятельно, то обязательным есть соблюдение таких норм: оптимальная площадь контакта почвы и основания при наименьшей боковой части последнего. Данного эффекта добиваются благодаря сваям, которые погружаются на глубину и имеют сечение в виде круга.

Внимание! Технология создания устройства с ростверком самостоятельно позволяет уменьшить затраты, но не снижает уровень надежности.

Преимущества и недостатки

Буронабивной фундамент на практике встречается при строительстве щитовых и каркасных зданий

Буронабивной фундамент на практике встречается при строительстве щитовых и каркасных зданий, коттеджей и специализированных построек. Стоит отметить, что такое устройство с легкостью может поменяться ролями с ленточным типом закладки, также выдерживая уровень нагрузки. Стоит отметить еще ряд плюсов, которые проявляются в таких характеристиках:

  • Высокий уровень надежности. Это объясняется качеством используемых материалов, таких как каркас из металла, бетон, трубы с толстыми стенами.
  • Технология с ростверком обеспечивает защиту помещения от затоплений поверхностными водами;
  • Оптимальны для установки на мягком типе почвы, создавая дополнительную прочность строительного объекта;
  • Финансовая экономия на материалах;
  • Малозатратность времени и сил на возведение основания;
  • Практичность. Данное качество проявляется в том, что буронабивной фундамент не нуждается в специализированных машинах. Технология строительного процесса подразумевает наличия нескольких труб для выполнения заливки.
  • Способность выдерживать большой объём нагрузок. Конкурентом данного устройства является забивной свай, но они проигрывают по количеству массы, которую могут выдержать. Применяя свайный тип с ростверком можно выбирать для строительства более массивные помещения.

Но, такая конструкция имеет и недостатки. Так, отзывы посетителей, показывают, что основным минусом буронабивного устройства является ограниченность диапазона применения – легкие здание с небольшой этажностью. Плюс к этому можно выделить еще такой ряд характеристик:

  • Процесс работ достаточно сложный, который требует большого количества рук для его произведения. Основная сложность заключается в бурении скважин.
  • Тяжело выполнимые расчеты. На сегодняшний день на практике выяснилось, что нельзя равномерно устанавливать такие сваи, так как возникает разброс несущей характеристики. Проанализировав отзывы, можно сказать, что такой эффект достигает 30% вероятности. Данная информация говорит о том, что лучше нанимать профессионалов, которые смогут подбить точные данные.
  • Высокий уровень затрат раствора из бетона. Стоит учесть, что вокруг свай нереально выполнить уплотнение почвы и поэтому расходуется большой процент заливки.
  • Буронабивной фундамент не предусматривает наличия подвального пространства;
  • Недостаточный уровень теплоизоляции нижней части помещения.

Внимание! Основной сферой использования такого основания наблюдается при строительстве частных построек с небольшой этажностью. Буронабивной фундамент с ростверком может держать на себе большой объём нагрузки, и именно поэтому пользуется высоким спросом.

Конструктивные особенности

Особенности конструкции данного устройства с ростверком имеет достаточно легкую схему

Особенности конструкции данного устройства с ростверком имеет достаточно легкую схему. Для начала в земле создаются специальные скважины по 1.5 метра, которые будут вместилищем для свай. Величина диаметра ям должна варьироваться от 15 до 40 см. Для того чтоб увеличить прочность устройства необходимо стенки углублений усилить опалубкой с арматурой. Данные работы в будущем защитят основание от деформаций.

Рекомендуем к прочтению:

Внимание! Сверху свай дополняется ростверком, который связывает их между собой.

Строительные работы по возведению фундамента

Работы по строительству буронабивного фундамента воспроизводятся такими последовательными этапами:

  • Выполнение расчетов;
  • Разметка территории;
  • Бурение скважин;
  • Установка опалубки;
  • Монтаж свай и арматуры;
  • Заливка бетоном.

Это основные процессы необходимые для данного действия. Давайте рассмотрим каждый из них отдельно.

Расчеты фундамента

Первое что нужно сделать на этом этапе – это разобраться с тем, что ширина фундамента зависит от показателя толщины стен

Первое что нужно сделать на этом этапе – это разобраться с тем, что ширина фундамента зависит от показателя толщины стен. Но, если вы планируете, сооружение каркасного помещения, то нулевой уровень основания просто вам не пригодится. В случае толстых стен нужно возвести очень крепкое основание здания. Данное соблюдение нормы нужно для создания равномерного перераспределения количества нагрузки. На сегодняшний день очень легко найти информацию о данных, которые нужны вам для расчетов.

Внимание! Так как этот этап несет большую ответственность за устойчивость и долговечность постройки, то лучше воспользоваться услугами профессионалов.

Территориальная разметка

Для данного этапа основная задача правильно расставить разметки объектов на строительной площадке. Стоит отметить, что этот процесс тоже полностью зависит от типа конструкции здания. Так, например, сваи нужно расставлять под стенами в точках наивысшей нагрузки.  Все элементы на территории нужно располагать согласно проекту помещения.

Внимание! В большинстве случаев применяется шахматная расстановка свай, которая обеспечивает максимальный эффект.

Создание скважин

Как упоминалось выше, для создания скважин пользуются специальным буром

Как упоминалось выше, для создания скважин пользуются специальным буром. Данная машина имеет название ямабур, обычно восточного производства. Для проведения работ рационально взять напрокат такое устройство, ведь оно нам необходимо только для создания ям.

Практика и отзывы показали, что один свай устанавливается примерно несколько часов, что достаточно быстро. При выполнении строительных работ маленького здания, основание можно возвести за пару дней.

Важно! Не забывайте о том, что главное не скорость постройки, а ее качество.

Создаем опалубку

Стоит сразу отметить, что опалубка для буронабивного фундамента возводится только в случае наличия на участке мягкой почвы.  Ведь такой грунт характеризуется сложностью любых монтажных работ на нем, а в будущем может приводить к появлению деформаций на здании. В общем, создавая опалубку, мы должна иметь уверенность в отсутствии неприятных ситуаций при заливке. Многие специалисты рекомендуют создавать, хотя бы небольшого размера опалубку.

Рекомендуем к прочтению:

Внимание! Опалубкой может служить всякий материал, который имеет прочность.

Армирование и подушка

Для буронабивного типа основания необходимо большое количество арматуры, которую располагают в специальные пространства для заливки

Как мы говорили раньше, что песчаная подушка играет не последнюю роль в создании устойчивости здания. В таком типе строительства фундамента подойдет и применение тонкого слоя песка, который выкладывается под сваи. В большинстве случаев ширина слоя всего несколько сантиметров.

Вторым немаловажным процессом является армирование устройства. Для буронабивного типа основания необходимо большое количество арматуры, которую располагают в специальные пространства для заливки. Лучше сразу запастись материалом, чтоб хватило еще и на связку. Стоит отметить, что для создания одного крепления достаточно трех элементов армировки. Для выполнения соединений можно применять обычную проволоку.

Внимание! Размер диаметра прутьев должен примерно складывать 10 мм.

Процесс заливки бетоном

Последним строительным этапом есть заливка раствором бетона

Последним строительным этапом есть заливка раствором бетона. Стоит отметить, что процесс происходит постепенно с постоянной утрамбовкой. Для создания бетонного основания используют смесь, которая быстро застывает. Специалисты советуют при выполнении заливки подкидывать камни.

Важно! Одно из главных требований данного процесса есть соответствие размеров габаритов камней друг другу.

Чтобы сделать качественную плотность можно использовать устройство – вибрационный бур. Сам процесс должен выполняться постепенно, так как могут возникать проблемные ситуации из-за особенностей участка. Очень часто на практике постройка свай ведется параллельно с ростверком – это очень экономит затраты времени на работы.

Для возведения буронабивного фундамента очень важно придерживаться всех норм и требования, так как, отклонение от норм – в будущем скажется на устойчивости основания.

kakpostroitdomic.ru

Буронабивной фундамент своими руками — пошаговая инструкция

Устройство буронабивных свай является отличным решением для индивидуальных застройщиков, принявших решение возводить постройки на проблемных почвах. Такой тип фундамента позволяет существенно сэкономить средства на строительстве, так как является менее затратным, нежели ленточная или блочная конструкция. При этом он обладает отличными несущими способностями, поэтому его используют не только при сооружении бань и хозяйственных построек, но и при возведении жилых домов.

В каких случаях целесообразно задействовать технологию?

Эта технология устройства фундамента является оптимальным вариантом для тех земельных участков, которые имеют небольшую площадь или сложную почву (каменистую, слабую, подверженную сезонным подтоплением). А также обустройство буронабивного фундамента целесообразно для наделов, имеющих неудачное расположение, например, на обрывах, в непосредственной близости с природными водоемами.

Технология устройства буронабивной сваи предусматривает предварительное проведение геологических изысканий. Для этих целей застройщику необходимо пригласить специалистов, которые проведут бурение и зондирование почвы. Целью таких мероприятий является определение типа почвы участка, на котором планируются работы по возведению жилых или хозяйственных построек. Специалисты должны будут взять образцы грунта, для чего им придется задействовать ручные буры, способные обеспечить доступ на любую глубину. Благодаря этим манипуляциям им удастся определить глубину залегания пласта, обладающего несущей способностью.

Технология, применяемая для сухого грунта

Если застройщик планирует изготавливать для сухого грунта сваи, технология в этом случае предусматривает задействование специального оборудования. Это обусловлено тем, что для такого типа почвы существует высокая вероятность обрушения здания, поэтому для того, чтобы избежать печальных последствий следует задействовать буровой агрегат. Такое оборудование оснащается специальным буром, который вращаясь способен создать довольно глубокую скважину заданного диаметра. Предотвратить последующее обрушение скважины можно в том случае, если установить у ее устья металлический патрубок.

После того как глубина создаваемой скважины достигнет заданной отметки, застройщику необходимо приступить к следующему этапу – расширению. Данные работы следует проводить с задействованием специального приспособления, именуемого уширителем. Посредством этого устройства застройщику удастся разбурить грунт в нижней части скважины. На финальной стадии подготовительных работ проводится:

  • освидетельствование скважины;
  • установка арматурного каркаса, положение которого фиксируется специальными крепежными элементами;
  • установка специальной трубы, в верхней части которой расположена воронка, через которую осуществляется заливка бетона.

Технология изготовления свай для неустойчивого грунта

В том случае, когда строительство объекта будет проводиться на участке с неустойчивым грунтом, застройщику придется возвести максимально прочную несущую конструкцию, способный выдерживать сезонные подтопления. Специалисты рекомендуют выбор делать в пользу свайного фундамента, который позволит надежно зафиксировать строение и предотвратить его разрушение.

Если будет устанавливаться буронабивные сваи, то технология предусматривает задействование ударного метода для создания скважин. В том случае, когда застройщик планирует проводить бурение в грунте, имеющем скальные прослойки, то он может задействовать специальный инструмент, например, грейфер или долото.

Процесс создания скважин на таких земельных участках отличается тем, что в них необходимо заливать раствор из глины (комовой или бентонитовой). Это делается для того, чтобы максимально повысить сопротивляемость стенок обрушению.

Процедура монтажа буронабивных свай проводится следующим образом:

  • По завершении всех работ по созданию скважин, в них устанавливается каркас, сваренный из арматуры.
  • Внутрь скважины вставляется труба, по которой будет осуществляться подача бетонного раствора. Она углубляется до упора, на ее дне следует установить специальный клапан, который будет контролировать процесс подачи и уплотнения раствора.
  • По мере наполнения скважины бетоном застройщик должен извлекать трубу (лучше постепенно уменьшать количество секций).

Технология изготовления свай для любых типов грунта

При проведении строительных работ в любых геологических условиях застройщики могут создавать буронабивные фундаменты своими руками, для которых потребуется задействовать обсадные трубы. Их отдельные элементы фиксируются между собой посредством болтовой или сварочной методики. Погружение инвентарных труб в грунт осуществляется несколькими способами:

  • забивка;
  • вдавливание;
  • вибропогружение.

Застройщик должен обеспечить максимальную прочность инвентарной трубе, чтобы в процессе ее заглубления в грунт исключить возможность повреждения конструкции. Если это произойдет, то согласно технологиям и нормативам скважина должна быть забракована.

После того как была создана скважина и выполнена установка обсадной трубы, застройщик должен приступить к заливке бетона. По мере заполнения пустот раствором трубу следует извлекать, благодаря чему будет обеспечиваться процесс его уплотнения. На финальной стадии выполняется монтаж головы сваи.

Какими способами можно пробурить скважины на участке?

Каждый застройщик, который будет самостоятельно создавать несущие конструкции для жилых или хозяйственных построек, должен пользоваться руководством по проектированию и обустройству фундаментов из буронабивных свай. Процесс проведения таких работ требует строгого соблюдения технологий и утвержденных нормативов. После проведения геологических изысканий и определения типа грунта на участке, застройщик должен приступить к бурению скважин. Для этого можно задействовать несколько методов:

  1. Бурение вручную. Для задействования этой методики застройщику необходимо приобрести или взять в аренду бур. В процессе создания скважины ему придется прикладывать большие физические усилия. Если на участке присутствует каменистая почва, то будет очень проблематично вручную пробурить на необходимую глубину. После того как застройщику удастся создать необходимое количество отверстий, он может начать заливать одну за другой буронабивную сваю своими руками.
  2. Создание скважин посредством бензинового бура. Этот метод позволит существенно ускорить рабочий процесс. Застройщику не нужно будет прикладывать больших физических усилий и при этом удастся точно спланировать количество отверстий, которые можно создать за день. Перед началом работы ему следует ознакомиться с тематическим видео, которое позволит минимизировать ошибки, научит, как сделать отверстия в разных типах грунта, и оптимизировать рабочие процессы.
  3. Бурение скважин при помощи специализированной техники. Чтобы воспользоваться этой методикой застройщику следует обеспечить беспрепятственный доступ технике к строительной площадке. Как правило, такие машины оснащаются длинными стрелами, благодаря чему им удается с одного места пробурить несколько скважин.

После их создания застройщику следует в кратчайшие сроки провести заливку бетона, так как неблагоприятные погодные условия могут стать причиной обрушения стенок отверстий. Если это произойдет, то придется вызывать технику для прочистки скважин, то в результате повлияет на стоимость фундаментной конструкции.

Как своими руками создать буронабивную свайную конструкцию?

После того как будут пробурены все скважины, застройщик может начать заливку буронабивных свай своими руками. Этот процесс требует соблюдения технологий, предусматривающих поэтапное проведение всех работ. Застройщика в этом вопросе поможет пошаговая инструкция, благодаря чему им удастся минимизировать ошибки и возвести надежные и долговечные несущие конструкции.

Буронабивной фундамент своими руками создается следующим образом:

  1. Сооружается опалубка, тип которой определяется исходя из того, какая будет задействовать для свай технология. Если диаметр скважины не превышает 50 см, то можно использовать кусок рубероида, который сворачивается в виде цилиндра и погружается в отверстие. При возведении коттеджей и легких построек, для опалубки можно задействовать полимерную трубу. Для более массивных сооружений следует использовать асбоцементную трубу, которая позволит улучшить несущие способности фундаментной конструкции. Если скважины имеют большой диаметр, то застройщику придется задействовать щитовую опалубку, которая обычно применяется при заливке столбчатого фундамента.
  2. Армирование опалубки. Использование металлических каркасов при создании буронабивных свай позволяет обеспечить им максимальную прочность, надежность и долговечность. Для создания каркаса застройщикам придется задействовать 4 стержня (вертикальных), диаметр которых должен превышать 10 мм. Между арматурой в нескольких местах устанавливается металлическое кольцо, которое будет фиксировать диаметр каркаса. Поверх такой конструкции осуществляется обвязка. Собственноручно сделанный арматурный каркас устанавливается в скважину таким образом, чтобы верхние прутки выступали из бетона. Это нужно для того, чтобы впоследствии выполнить связку сваи с ростверком.
  3. При заливке буронабивных свай, технология предусматривает использование бетона, марка которого стартует с показателя В22,5. Чтобы предотвратить обрушение грунта, которое приведет к созданию неравномерной бетонной конструкции, на устье следует установить загрузочную воронку. Через нее будет осуществляться подача бетонной смеси в отверстие, котором присутствует опалубка и армированная конструкция. Если застройщик будет использовать крупнофракционный наполнитель для бетона, то ему следует в процессе заливки применять насадку глубинного вибратора. Технология создания буронабивных свай запрещает использование в качестве наполнителя для бетонной смеси кирпичного боя.
  4. Создание ростверка является финальным этапом возведения буронабивной фундаментной конструкции. Застройщик должен соорудить опалубку по всему периметру фундамента. Щиты между собой фиксируются шпильками, а внутрь закладывается арматура. Ростверк для такого типа фундамента не может пропускать инженерные коммуникации, поэтому их проводят под ним.

После завершения бетонирования проводится демонтаж опалубки. Из-под ростверка удаляется песок, а образовавшиеся пустоты защищаются от случайного засыпания грунтом листовым материалом. Самостоятельное создание такой фундаментной конструкции позволит застройщику сэкономить до 40% своего бюджета.

rumydom.ru

Буронабивные сваи своими руками: технология возведения.

30 Сентябрь 2016      Стройэксперт      Главная страница » Фундамент » Монтаж      Просмотров:
2542

Буронабивной свайный фундамент

При строительстве частного дома при наличии хотя бы одного из факторов: высокого уровня грунтовых вод, слабой несущей способности грунта, незначительного уклона на участке застройки, большой глубины промерзания грунта, большого веса возводимого здания – более 350т – становится невозможным устройство обычного ленточного монолитного железобетонного фундамента. Также, если на участке очень тяжелые грунты и устройство ленточного фундамента связано с большой трудоемкостью земляных работ, становится предпочтительным устройство свайных фундаментов. Единственным минусом устройства свайных фундаментов под дом является отсутствие подвального помещения.

Расчет свайного фундамента

При проектировании свайного фундамента обязательно выполняется его расчет на предполагаемые нагрузки. Для этого необходимо знать вес всего здания, почвенный состав основания и его несущую способность на глубину хотя бы до 4 метров. Если основание состоит из слабого грунта, то желательно пройти его до более прочного слоя грунта. В случае, если сваи не достигают прочного слоя, они называются висячими, если доходят до него, – сваями-стойками. По принятому диаметру сваи, и ее длине определяется ее несущая способность в данном грунте.

При проектировании свайного фундамента обязательно выполняется расчет на предполагаемые нагрузки.

Далее, зная общую нагрузку на грунт и несущую способность одной сваи, можно найти количество свай для данного дома. Сваи устанавливаются под несущими стенами с шагом не менее 2 м. Сверху свай устраивается железобетонный ростверк, который может быть как малозаглубленным, так и полностью возвышающимся над землей.

к оглавлению ↑

Виды свайных фундаментов

На данный момент существует большое разнообразие свайных фундаментов. По способу устройства они подразделяются на следующие основные виды:

  • забивные;
  • винтовые;
  • буронабивные.

Забивные сваи могут быть металлическими, деревянными и железобетонными. Они монтируются специальными ударно-забивочными механизмами, молотами. Наиболее распространенные сваи этого типа – железобетонные квадратного или многогранного сечения, конец у таких свай имеет заостренный вид. Сваи этого типа обычно используются в промышленном строительстве, а также при возведении крупных зданий культурно-бытового назначения.

Винтовые сваи обычно представляют собой стальные трубы с винтовыми лопастями на конце. Они покрыты прочной антикоррозионной защитой, которая обеспечивает их долговечность. Такие сваи применяются во многих видах строительства, также они приобрели большую популярность при возведении частных домов и других не очень больших сооружений. Отличительной чертой этого типа свай является то, что их можно смонтировать самостоятельно, не прибегая к сложной строительной технике.

Забивные и буронабивные сваи для свайного фундамента

Буронабивные сваи – это название буровых свай, которые выполняются путем бурения скважин и заполнения их монолитным бетоном с уплотнением при предварительно установленных арматурных каркасах. Привлекательность данного вида свай заключается в возможности их устройства своими силами и с небольшими затратами. Современные буронабивные сваи для частного дома могут быть установлены двумя работниками в течение нескольких дней.

к оглавлению ↑

Инструмент, применяемый для устройства свай

Чтобы сделать буронабивной фундамент своими руками, понадобится определенный инструмент:

  • лазерный уровень;
  • рулетка 10 и 50 м;
  • ручной бур ТИСЭ-Ф или бензобур;
  • растворомешалка;
  • глубинный вибратор-булава;
  • ящик для приготовленного бетона;
  • тачка;
  • лопаты и ведра;
  • шнур каменщика;
  • болгарка и сварочный аппарат;
  • вязальная проволока;
  • деревянная опалубка для устройства ростверка;
  • циркулярная пила или лобзик для устройства опалубки;
  • молоток, топор, ломик, нож для рубероида.

Помимо этого инструмента для каждого конкретного случая может дополнительно понадобиться еще что-нибудь. Обычно при строительстве частного дома большая часть подобного набора инструментов есть у каждого домашнего мастера.

к оглавлению ↑

Технология устройства фундамента из буронабивных свай

Разметка свайного фундамента

Практически всегда работа по устройству фундаментов любой постройки, в том числе и частного дома, начинается с перенесения размеров с чертежа на участок застройки. Для этого необходимо иметь определенные навыки работы с чертежами и измерительными приспособлениями. В самом простом случае, если здание в плане имеет прямоугольную форму, нужно сначала найти угловые крайние точки и закрепить их на местности деревянными колышками. Очень важно, помимо размеров сторон в метрах, которые отмеряются рулеткой, чтобы все углы, образуемые сторонами дома на плане, были прямыми, т. е. 90 градусов. В геодезии это выполняется с помощью теодолита, а на строительстве частного дома пользуются замером диагоналей нашего прямоугольника. Они должны быть одинаковыми с высокой точностью, тогда все углы будут 90 градусов. Это очень простой и эффективный способ разбивки здания в плане без использования теодолита.

Как проходит разметка свайного фундамента

После закрепления на местности четырех углов прямоугольного здания, натягивают между ними шнур, – это можно сделать с помощью толстой лески или тонкой нержавеющей проволоки. Затем с помощью рулетки определяют места расположения каждой сваи, согласно строительного чертежа плана свайного поля, который входит в общий проект частного дома.

Перед началом строительства проект на все возводимое здание должен быть на руках. После определения точек под все сваи, выполняется жесткое закрепление осей здания в двух взаимоперпендикулярных направлениях. Это делается с помощью так называемой обноски, которая располагается на 1,5–2 м дальше от отмеченных точек для свай. Приспособление для обноски – это п-образная конструкция, две ноги которой закапываются в землю, на них крепится горизонтальная поперечина. На ней закрепляется гвоздем или штырем расположение оси здания. Такая обноска выполняется со всех четырех сторон здания напротив каждой разбивочной оси. Натянув осевые шнуры между штырями на обносках, получим расположение на местности всех свай, которые необходимо установить.

к оглавлению ↑

Бурение скважин под сваи вручную

Перед началом бурения должны быть определены диаметр свай, глубина погружения в грунт и способ бурения. В частном домостроении используют как ручные буры, так и механические, которые установлены на специализированных машинах. Помимо этого есть также бензобуры, которые намного ускоряют процесс бурения, используя бензиновые двигатели. Однако самый простой вариант – это ручной бур ТИСЭ, дающий возможность пробурить скважину под сваю диаметром 280 мм и длиной до 2 м. Для строительства обычного двухэтажного дома этого бура вполне достаточно. В этом ручном буре, который изобрел конструктор из Москвы, есть дополнительное приспособление, называемое плугом и позволяющее сделать расширение в нижней части сваи – пятку – до 500 мм диаметром.

Бурение скважин под сваи вручную

Конечно, вручную процесс бурения идет довольно медленно, что также зависит от прочности грунта. За одну смену можно пробурить от 2 до 6 скважин глубиной до 2 м. Однако этот вид фундамента намного легче выполнить, и в том числе с экономической точки зрения, чем традиционный ленточный глубокого заложения.

к оглавлению ↑

Установка опалубки

После выполнения земляных работ – пробуривания скважин под все сваи – приступают к изготовлению и установке опалубки под сваи. Обычно используют самый экономный вариант – это рубероид, свернутый в трубку и закрепленный скотчем. Такие трубы делаются для всех скважин. Для участков свай, расположенных над землей на высоту 300–400 мм, используют рубероид, обвязанный снаружи вязальной проволокой или штукатурной сеткой, а также могут использоваться пластиковые трубы соответствующего диаметра. На всем промежутке времени от бурения скважин до установки опалубки строго контролируют с помощью осей точность расположения свай согласно разметке. Чтобы в процессе бетонирования верхняя часть сваи, которая расположена над землей, не ушла в сторону, используют две направляющие из деревянных брусков, которые по концам закреплены к обноскам гвоздями и являются направляющими для верхних частей опалубки свай. Перед бетонированием можно подготовить опалубку для одного ряда свай. После их бетонирования переходить с следующему ряду.

к оглавлению ↑

Армирование свай

Все буронабивные сваи являются монолитными железобетонными конструкциями, которые изготавливаются непосредственно на строительной площадке. Каждая свая армируется каркасом из стальной арматуры класса АIII, обычно продольная арматура имеет диаметр от 10 до 14 мм, а поперечная распределительная от 5 до 6 мм. Поперечная арматура может выполняться из гладкой проволоки в виде хомутов. Каркасы обычно варятся и изготавливаются параллельно с бурением скважин, чтобы после установки опалубки быстро установить арматуру и приготовиться к бетонированию. Каркасы изготавливаются таким образом, чтобы был выпуск арматуры примерно 350-400 мм поверх поверхности бетона после бетонирования. Это необходимо для связи каркасов ростверка и свай.

Армирование и опалубка свай фундамента

к оглавлению ↑

Заливка бетона

Для бетонирования фундамента на площадке в бетономешалке готовится бетонная смесь из песка, щебня и цемента с водой в пропорции для получения бетона М300. Пропорции легко найти в справочниках или интернете. Тачкой подвозят готовый бетон к сваям и с помощью ковшика или мастерка забрасывают бетон в опалубку, при этом вибрируют с помощью глубинного игольчатого вибратора, – это касается той части сваи, которая расположена в земле. Часть сваи над землей бетонируют без вибрирования. Чтобы процесс бетонирования прошел успешно, устройство свай лучше выполнять весной, летом или осенью при положительной наружной температуре.

к оглавлению ↑

Устройство ростверка

Все свайные фундаменты при строительстве дома завершаются устройством ростверка по верхней части свай. При этом арматурный каркас ростверка соединяется сваркой с рабочей арматурой свай. Опалубка ростверка выполняется из деревянных щитов. Ширина и высота берется из проекта. При этом ширина равняется 400- 500 мм, чтобы по верхнему срезу ростверка можно было выполнять кирпичную кладку несущих стен дома. Такой фундамент по расходу бетона и арматуры более экономичный, чем обычный ленточный фундамент с заложением ниже уровня промерзания грунта. Если ростверк делается малозаглубленный, опалубка устанавливается с двух сторон – внутренней и наружной. Если ростверк по проекту должен располагаться выше поверхности земли, тогда опалубка ставится и на нижнюю часть ростверка. После установки опалубки производится монтаж арматурных каркасов с привязкой к каркасам свай. После всех работ по установке опалубки и каркаса производится отбивка верхнего уровня бетона. После этого приготавливается бетонная смесь М300 и производится заливка с вибрированием. После выдержки бетона хотя бы неделю, производится разборка опалубки и выполняется обмазочная гидроизоляция ростверка битумной мастикой. Теперь практически все готово для возведения стен и устройства полов первого этажа. Таким образом выполняется буронабивной фундамент своими руками.

к оглавлению ↑

Заключение

Из всех видов фундаментов для частного дома, фундамент с применением буронабивных свай является оптимальным с экономической точки зрения и довольно простым, чтобы его можно было выполнить своими руками. Наряду с фундаментами домов, с помощью свай можно выполнить устройство заборов, ворот, веранд, различных пристроек. Производство работ при этом заключается в разработке минимального количества грунта и не будет причиной подтопления близлежащих построек в случае продолжительного дождя.

    Метки: Буронабивные сваи

stroykarecept.ru
