Расчет швеллера на прогиб

Расчет швеллера на прогиб. Подробная инструкция.

Строительство трудно себе представить без применения швеллера. Он очень популярен при строении дома, может использоваться в качестве балок перекрытия, перемычек и других видов строительства. Швеллер является распространенным металлопрокатом из всех других доступных.

Важно помнить, что в строительстве следует четко все просчитать и поэтому бездумно покупать и устанавливать швеллер не нужно. Для этого мы и рассмотрим как рассчитать швеллер, для того чтобы избежать непредвиденных ситуаций. Сам расчет производится в специальном калькуляторе по типам и по номеру.
Рассмотрим каждый такой тип, а также приведем пример и узнаем, что он означает:


Тип 1 является балка однопролетная шарнирно-опертая с устойчивой распределенной нагрузкой. Примером первого типа будет балка с перекрытием между этажами.
Тип 2 является балка консольная с жесткой заделкой и распределенной равномерно нагрузкой. Примером второго типа это козырек, который был выполнен с помощью сварки двух швеллеров с одной стороны к стене и был заполнен пространством ввиде железобетона.

Тип 3 является балка шарнирно-опертая, которая держится с консолью на двух опорах с устойчивой распределенной нагрузкой. Примером третьего типа будет балка, которая перекрывает балконную плиту наружной стеной.
Тип 4 является балка однопролетная шарнирно-опертая, сосредоточенная одной силой. Примером четвертого типа будет перемычка, на которую опирается всего лишь одна балка перекрытия.
Тип 5 является балка шарнирно-опертая, сосредоточенная двумя силами. Примером пятого типа будет перемычка, на которую могут опираться около двух балок перекрытия.
Тип 6 является балка консольная, сосредоточенная одной силой. Примером шестого типа будет козырек или еще называется парад фантазий, работает по принципу второго типа, только кирпичная стенка находится там, где швеллеры, между которыми располагается металлический лист.



Калькулятор расчета швеллера

Калькулятор очень удобен тем, что вы в режиме онлайн можете производить расчеты швеллера. Подбирать необходимые вам размеры и устанавливать количество швеллеров, которые будут соответствовать определенным стандартам и ГОСТам.

А также сможете узнать массу швеллера, его длину, у вас получатся в результате с левой стороны исходные данные, а справа калькулятор покажет результат по прогибу. По графику вы четко увидите по осям расположение швеллера и какова будет нагрузка выдержки по этим осям, что является наглядным примером дальнейшей работы.



В исходные данные расчетного калькулятора входит:
— длина пролета обозначает L
— нормативная нагрузка измеряется в кг/м
— Fmax
— количество швеллеров минимум один

— расположение по осям (Х или У)
— расчетное сопротивление R
— размер швеллера ( с уклоном полок, с параллельными гранями, экономичные, специальные, легкой серии).
Результат расчета изгиба швеллера в калькулятор:
с параллельными гранями:
— Wтреб и Fmax
— расчет по прочности (Fбалки и запас)
— расчет по прогибу (Fбалки и запас)
С уклонном полок:
— расчет по прочности (Fбалки и запас)
И также само просчитываются и другие виды балок.

Выводы по работе со швеллером

Можно сделать выводы, что применение швеллера в строительстве набирает обороты и современные технологии позволяют в режиме онлайн прорабатывать всевозможные варианты строительства.

Такой калькулятор вы с легкостью найдете в интернете, предлагается множество различных вариантов и видов калькуляторов. Следует выбирать тот калькулятор, который на ваш взгляд будет самым точным с достоверными результатами.


Темы следующих статей:
  1. рекомендации по дизайну ванной комнаты
  2. краска с блестками для стен
  3. как подручными средствами гнуть трубы
  4. зашить гипсокартоном проём фото

www.laspihills.com

применение, расчет на прогиб, характеристики

Швеллер – разновидность фасонного металлопроката, получаемая путем горячей прокатки или гибки, имеет поперечное сечение П-образной формы. Массово горячекатаная продукция изготавливается из стали обыкновенного качества (3 пс/3сп) или низколегированных марок. Изделия из низколегированных сталей (наиболее часто – 09Г2С) предназначены для эксплуатации при низких температурах. Исходной заготовкой при производстве гнутого швеллера является полоса, материалы – «черные» и коррозионностойкие стали, алюминий и его сплавы, медь и сплавы на ее основе (бронза, латунь). Профильные изделия из алюминия и его производных могут изготавливаться способом горячей прессовки без или с дальнейшей термообработкой (отжигом, закалкой с естественным или искусственным старением). Наибольшее распространение получил стальной горячекатаный и гнутый швеллер.

Горячекатаный стальной швеллер: нормативы, сортамент, характеристики

Сортамент этой продукции определяется ГОСТом 8240-89. Размер профиля характеризуется номером, который равен (примерно) высоте стенки, взятой в сантиметрах. В соответствии со стандартом выпускают продукцию:

  • С уклоном внутренних граней полок. В маркировке после номера присутствует буква «У». Норматив предусматривает производство изделий с высотой стенки 50-400 мм, шириной полки 32-115 мм, толщиной стенки 4,4-8,0 мм, толщиной полки 7,0-13,5 мм. Если в обозначении между номером профиля и буквой «У» присутствует буква «а», это означает, что изделие имеет увеличенную ширину и толщину полок. Основная область применения этого вида швеллера – строительство. Благодаря некоторому утолщению во внутренних углах, профиль обладает повышенными прочностными характеристиками. Такая металлопродукция используется в каркасном строительстве, для устройства перекрытий, сооружения ферм, лестниц, малых архитектурных форм, металлических конструкций различного назначения.
  • С параллельными внутренними гранями полок. В маркировке после номера указывается буква «П». Индекс «а» свидетельствует о наличии усиленных полок. В соответствии с нормативом, высота стенки изделий находится в диапазоне 50-400 мм, ширина полки – 32-115 мм, толщина стенки – 4,4-8,0 мм, толщина полки – 7,0-13,5 мм. Этот тип швеллера имеет сферы использования, схожие с изделиями с уклоном внутренних граней полок. Профиль с параллельными внутренними гранями эффективен в тех случаях, когда сопряжение с другими частями конструкции происходит по внутренней поверхности изделия.

Таблица геометрических характеристик горячекатаного швеллера

Номер швеллераВысота профиля, смШирина полки, ммТолщина стенки, ммТолщина полки, ммМасса 1 м, кг
С уклоном внутренних граней полок
5 32 4,4 7,0 4,84
6,5У 6,5 36 4,4 7,2 5,9
8 40 4,5 7,4 7,05
10У 10 46 4,5 7,6 8,59
12У 12 52 4,8 7,8 10,4
14У 14 58 4,9 8,1 12,3
16У 16 64 5,0 8,4 14,2
16аУ 16 68 5,0 9,0 15,3
18У 18 70 5,1 8,7 16,3
18аУ 18 74 5,1 9,3 17,4
20У 20 76 5,2 9,0 18,4
22У 22 82 5,4 9,5 21,0
24У 24 90 5,6 10,0 24,0
27У 27 95 6,0 10,5 27,7
30У 30 100 6,5 11,0 31,8
33У 33 105 7,0 11,7 36,5
36У 36 110 7,5 12,6 41,9
40У 40 115 8,0 13,5 48,3
С параллельными гранями полок
5 32 4,4 7,0 4,84
6,5П 6,5 36 4,4 7,2 5,9
8 40 4,5 7,4 7,5
10П 10 46 4,5 7,6 8,59
12П 12 52 4,8 7,8 10,4
14П 14 58 4,9 8,1 12,3
16П 16 64 5,0 8,4 14,2
16аП 16 68 5,0 9,0 15,3
18П 18 70 5,1 8,7 16,3
18аП 18 74 5,1 9,3 17,4
20П 20 76 5,2 9,0 18,4
22П 22 82 5,4 9,5 21,0
24П 24 90 5,6 10,0 24,0
27П 27 95 6,0 10,5 27,7
30П 30 100 6,5 11,0 31,8
33П 33 105 7,0 11,7 36,5
36П 36 110 7,5 12,6 41,9
40П 40 115 8,0 13,5 48,3

Расчет табличного веса швеллера осуществляется с использованием среднего значения плотности различных марок стали – 7,85 г/см3.

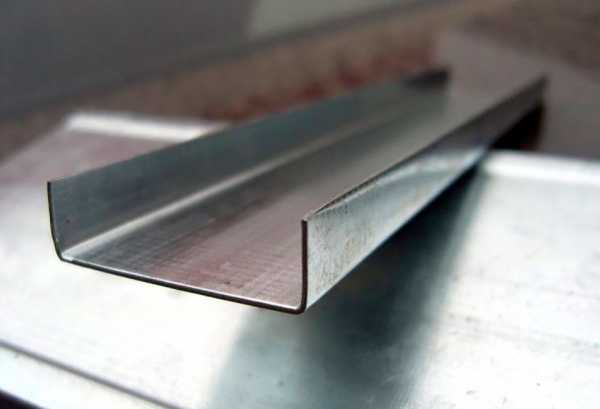

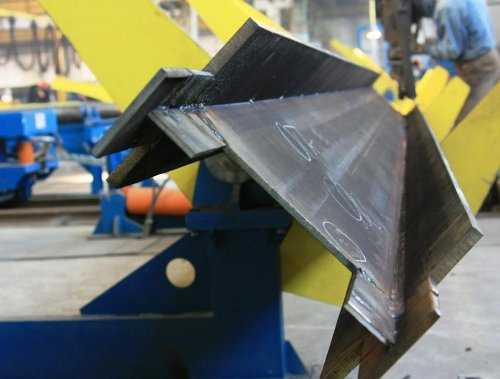

Гнутый стальной швеллер: ГОСТ, сортамент, технические характеристики

Исходной заготовкой при производстве гнутого профиля является стальная горяче- или холоднокатаная полоса. Процесс изготовления проходит на профилегибочных агрегатах. Гнутый металлопрофиль можно отличить от горячекатаного по скругленным наружным углам и одинаковой толщине стенки и полок, которая не превышает 8 мм. При гибке устраняются некоторые поверхностные дефекты. В отличие от горячекатаной металлопродукции, которая выпускается только равнополочной, гнутая производится как равно-, так и неравнополочной. Сортамент равнополочных изделий определяется ГОСТом 8278-83, неравнополочных – ГОСТом 8281-80. Их ассортимент гораздо шире перечня горячекатаного проката П-образного профиля. Высота стенки равнополочного профиля – 25-410 мм, ширина полки – 26-65 мм, толщина стенки – 2-8 мм.

Из-за прочности, уступающей аналогичной характеристике горячекатаных металлоизделий, различные марки гнутого швеллера применяются в качестве дополнительных усиливающих элементов в металлоконструкциях, при проведении отделочных работ, мероприятий по реконструкции ветхих строений, в которых невысокая масса металла имеет решающую роль.

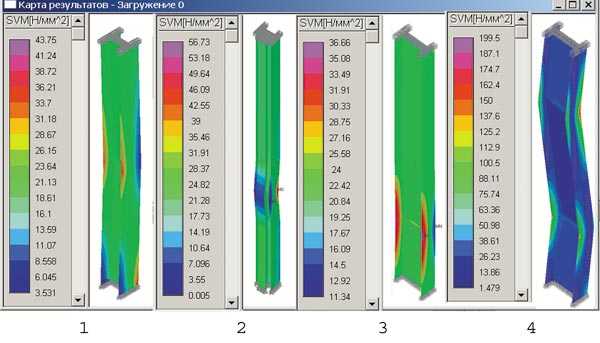

Расчет швеллера на нагрузки

Стальной прокат с П-образным поперечным сечением – популярный тип металлопроката, востребованный в строительстве. При использовании швеллера для создания перекрытий и других ответственных строительных конструкций производят расчеты на изгиб и прогиб с помощью формул, таблиц, онлайн-калькуляторов. Для упрощения расчетов условия работы профильных изделий приводят к стандартным схемам. Основные из них:

  • Швеллер работает как однопролетная шарнирно-опертая балка, на которую оказывает воздействие распределенная нагрузка, такой тип расчета применяется при использовании металлопроката в межэтажных перекрытиях.
  • Консольная балка, жестко закрепленная с одного конца, нагрузка равномерно распределена. Такая схема характерна для козырьков, изготовленных путем приварки проката с одной стороны к выпускам из вертикальной ограждающей конструкции.
  • Шарнирно-опертая балка с двумя опорами и консолью. Этот вариант применяется в случае организации пролета с выпуском металлопроката за пределы стены для опирания балконной плиты.
  • Однопролетная балка с шарнирной опорой, на которую действуют одна или две сосредоточенные силы. Такая схема применяется для расчета несущей способности швеллера, выполняющего функцию перемычки, на которую опираются одна или две балки перекрытия.

Для онлайн-калькулятора, кроме схемы расчета, понадобятся: длина пролета, расчетная и нормативная нагрузка, расчетное сопротивление, тип швеллера (его площадь калькулятор определит самостоятельно). Результат – расчеты по прочности.

При покупке швеллера в компании ООО «РМК» вычисления для корректного подбора металлопроката вам поможет произвести менеджер.

spbrmk.ru

Расчет швеллера на прогиб и изгиб

Расчет швеллера на прогиб и изгиб

Швеллер — это наверно самый популярный металлопрокат, применяемый в строительстве. Посудите сами, он может использоваться в качестве балок перекрытия, косоуров лестниц, перемычек и многих других строительных конструкциях. Также швеллер довольно часто применяется для усилений конструкций.

Но как известно, нельзя бездумно брать тот или иной металлопрокат. Ведь бывает так, что самое большое его сечение не может выдержать приходящуюся на него нагрузку. Поэтому, если Вы хотите применять в строительстве своего сооружения швеллер, необходимо его сначала рассчитать на прогиб и изгиб. А в этом может помочь данный калькулятор.

Расчет швеллера на прогиб и изгиб (подбор номера швеллера по прогибу и прочности) в калькуляторе производится для следующих расчетных схем:

  • Тип 1 — однопролетная шарнирно-опертая балка с равномерно распределенной нагрузкой. Пример: балка междуэтажного перекрытия .
  • Тип 2 — консольная балка с жесткой заделкой с равномерно распределенной нагрузкой. Пример: козырек, выполненный путем жесткой приварки двух швеллеров к стене с одной стороны и заполнением пространства между ними железобетоном.

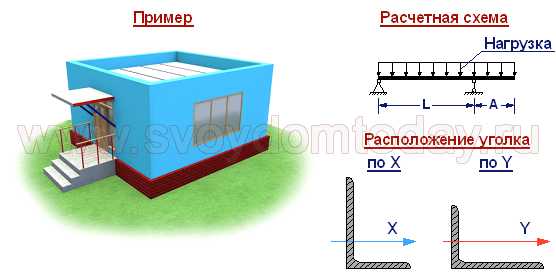

  • Тип 3 — шарнирно-опертая балка на двух опорах с консолью с равномерно распределенной нагрузкой. Пример: балки перекрытия, которые выпущены за пределы наружной стены для опирания балконной плиты.
  • Тип 4 — однопролетная шарнирно-опертая балка с одной сосредоточенной силой. Пример: перемычка с опертой на нее балкой перекрытия.

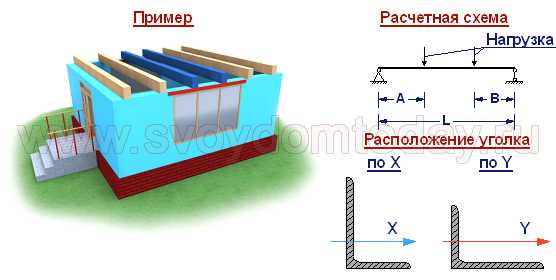

  • Тип 5 — однопролетная шарнирно-опертая балка с двумя сосредоточенными силами. Пример: перемычка, на которую опираются уже две балки перекрытия.
  • Тип 6 — консольная балка с одной сосредоточенной силой. Пример: парад фантазий — тот же козырек, что и в типе 2, только здесь между швеллерами располагается металлический лист, на котором стоит кирпичная стенка.

Также хотелось бы рассказать об особенности данного калькулятора. Она заключается в том, что Вы в режиме онлайн можете одновременно подбирать швеллеры по размеру и по ГОСТам.

Примечание: если Вам еще необходимо рассчитать вес швеллера и затраты на его покупку, то Вам сюда .

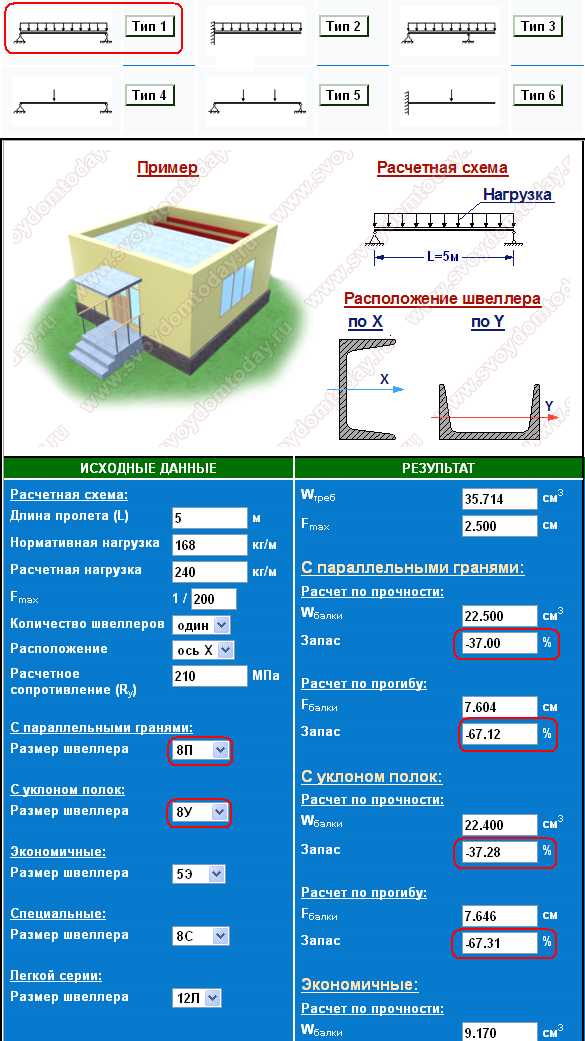

Инструкция к калькулятору

Исходные данные

Длина пролета (L) — пролет, который должна перекрыть балка.

Расстояния (A и B) — расстояния от опор до мест приложения нагрузок. В случае с третьей схемой — длина консоли.

Нормативная и расчетная нагрузки — нагрузки, по которым подбирается швеллер на прогиб и изгиб.

Замечание. Если вам нужно рассчитать балку перекрытия и нагрузка у вас выражена в кг/м 2. то перевести ее можно путем умножения на шаг балок. Например, расчетная нагрузка на перекрытие 400 кг/м 2. шаг балок 0,6 м, тогда нагрузка, которую нужно указать в графе исходных данных будет равна 400·0,6=240кг/м.

Fmax — отношение длины пролета к единице, подбираемой по таблице E.1 СНиПа «Нагрузки и воздействия». в зависимости от вида конструкции

Количество швеллеров — здесь можно выбрать, количество швеллеров, которые составляют одну балку. Имеется в виду, что швеллеры лежат рядом, а не друг на друге.

Расположение — ориентация швеллера по отношению к приложенной нагрузке (см. рисунок).

Расчетное сопротивление Ry — данный параметр зависит от марки стали. Например, если марка стали С235, то Ry = 235 Мпа. (Примечание: проектировщики для расчета Ry берут 210 МПа, так как в России может быть всякое).

Дальше Вы выбираете определенный вид швеллера по ГОСТ (в данном случае это ГОСТ 8240-97), который нужно проверить на прогиб и изгиб.

Результат

Wтреб — требуемый момент сопротивления швеллера.

Fmax — максимальный прогиб, который допустим для балки, перекрывающей пролет длиной L.

Расчет по прочности:

Wбалки — момент сопротивления выбранного швеллера. Данный параметр можно одновременно узнать для швеллеров с параллельными гранями, с уклоном полок, экономичных, специальных и швеллеров легкой серии.

Запас — здесь показывается, на сколько процентов момент сопротивления выбранной балки превышает требуемый момент сопротивления (положительной значение) или не добирает до него (отрицательное значение).

Расчет по прогибу:

Fбалки — прогиб, возникающий у выбранного швеллера под действием нормативной нагрузки.

Запас — то же самое, что и по отношению к моменту сопротивления.

http://svoydomtoday.ru

legkoe-delo.ru

Расчет швеллера на прочность онлайн. Расчет нагрузки швеллера

Строительство трудно себе представить без применения швеллера. Он очень популярен при строении дома, может использоваться в качестве балок перекрытия, перемычек и других видов строительства. Швеллер является распространенным металлопрокатом из всех других доступных.

Важно помнить, что в строительстве следует четко все просчитать и поэтому бездумно покупать и устанавливать швеллер не нужно. Для этого мы и рассмотрим как рассчитать швеллер, для того чтобы избежать непредвиденных ситуаций. Сам расчет производится в специальном калькуляторе по типам и по номеру.
Рассмотрим каждый такой тип, а также приведем пример и узнаем, что он означает:


Тип 1 является балка однопролетная шарнирно-опертая с устойчивой распределенной нагрузкой. Примером первого типа будет балка с перекрытием между этажами.
Тип 2 является балка консольная с жесткой заделкой и распределенной равномерно нагрузкой. Примером второго типа это козырек, который был выполнен с помощью сварки двух швеллеров с одной стороны к стене и был заполнен пространством ввиде железобетона.
Тип 3 является балка шарнирно-опертая, которая держится с консолью на двух опорах с устойчивой распределенной нагрузкой. Примером третьего типа будет балка, которая перекрывает балконную плиту наружной стеной.
Тип 4 является балка однопролетная шарнирно-опертая, сосредоточенная одной силой. Примером четвертого типа будет перемычка, на которую опирается всего лишь одна балка перекрытия.
Тип 5 является балка шарнирно-опертая, сосредоточенная двумя силами. Примером пятого типа будет перемычка, на которую могут опираться около двух балок перекрытия.
Тип 6 является балка консольная, сосредоточенная одной силой. Примером шестого типа будет козырек или еще называется парад фантазий, работает по принципу второго типа, только кирпичная стенка находится там, где швеллеры, между которыми располагается металлический лист.


Калькулятор расчета швеллера

Калькулятор очень удобен тем, что вы в режиме онлайн можете производить расчеты швеллера. Подбирать необходимые вам размеры и устанавливать количество швеллеров, которые будут соответствовать определенным стандартам и ГОСТам.


А также сможете узнать массу швеллера, его длину, у вас получатся в результате с левой стороны исходные данные, а справа калькулятор покажет результат по прогибу. По графику вы четко увидите по осям расположение швеллера и какова будет нагрузка выдержки по этим осям, что является наглядным примером дальнейшей работы.

В исходные данные расчетного калькулятора входит:
— длина пролета обозначает L
— нормативная нагрузка измеряется в кг/м
— Fmax
— количество швеллеров минимум один
— расположение по осям (Х или У)
— расчетное сопротивление R
— размер швеллера (с уклоном полок, с параллельными гранями, экономичные, специальные, легкой серии).
Результат расчета изгиба швеллера в калькулятор:
с параллельными гранями:
— Wтреб и Fmax
— расчет по прогибу (Fбалки и запас)
С уклонном полок:
— расчет по прочности (Fбалки и запас)
И также само просчитываются и другие виды балок.

Выводы по работе со швеллером

Можно сделать выводы, что применение швеллера в строительстве набирает обороты и современные технологии позволяют в режиме онлайн прорабатывать всевозможные варианты строительства.


Такой калькулятор вы с легкостью найдете в интернете, предлагается множество различных вариантов и видов калькуляторов. Следует выбирать тот калькулятор, который на ваш взгляд будет самым точным с достоверными результатами.

Темы следующих статей:

Октябрь 23rd, 2014 11:52 ДП |

Швеллер это металлическая конструкция, которая имеет П-образную форму. Обы

reepairs.ru

Гнутый швеллер. Расчет в Excel геометрических характеристик.

Опубликовано 07 Июл 2013
Рубрика: Механика | 8 комментариев

Швеллер – это один из профилей металлопроката, имеющий в поперечном сечении «П» — образный вид. В отличие от уголка швеллер хорошо воспринимает поперечные нагрузки, то есть хорошо «работает» на изгиб. Именно это качество и технологичность изготовления и…

…обусловили высочайшую популярность этому профилю.

Швеллеры изготавливают из пластмасс, цветных металлов и сплавов, но, безусловно, основным материалом является сталь. Основная масса швеллеров производится на сортовых станах методом горячей прокатки — горячекатаные швеллеры. Швеллеры, изготовленные из стальной «холодной» полосы на специальных профилегибочных станах, называются холодногнутыми или чаще просто – гнутыми. На машиностроительных заводах и заводах металлоконструкций гнутые швеллеры часто изготавливают «V» — образной гибкой на листогибах (листогибочных прессах) из прямоугольных листовых заготовок, вырубленных на гильотинных ножницах или вырезанных на газорежущих или плазморежущих машинах. Хотя по характеристикам гнутый швеллер и уступает прокатному, распространенность он имеет не меньшую.

В этой статье представлена программа в MS Excel расчета геометрических характеристик поперечного сечения гнутого равнополочного швеллера.

Гнутый швеллер любых произвольных размеров, в том числе отличных от размеров по ГОСТ 8278-75, может быть без труда рассчитан в этой программе.

Расчет в Excel можно заменить расчетом в программе Calc из свободно распространяемого пакета Open Office.

Исходные данные записываем в ячейки со светло-бирюзовой заливкой. Результаты расчетов считываем в ячейках со светло-желтой заливкой.

Как видно из рисунка – исходных данных всего четыре.

Заполняем ячейки исходными данными:

1. Высоту швеллера H в миллиметрах заносим

в ячейку D3: 200

2. Ширину полок швеллера В в миллиметрах пишем

 в ячейку D4: 80

3. Толщину стенки и  полок S в миллиметрах пишем

 в ячейку D5: 4

4. Внутренний радиус сгибов R в миллиметрах записываем

 в ячейку D6: 6

Всё, далее весь расчет Excel выполнит без нашего участия и выдаст все геометрические характеристики заданного сечения.

Тем, кому нужен результат и не интересны формулы, рекомендую сразу перейти к концу статьи – там ссылка на скачивание программы. Для тех, кто желает сам увидеть и разобраться, как это все рассчитывается, ниже представлено подробное описание.

Сначала проведем расчет характеристик элементов сечения – прямоугольников №1, №3, №3’ и кольцевых сегментов в углах сгибов №2 и №2’. Эти данные являются вспомогательными для расчетов сечения в целом.

Геометрические характеристики элемента №1 рассчитываются по формулам:

5., 6. Координаты центра тяжести относительно осей x* и y* xc1 и yc1 в миллиметрах рассчитываем

в ячейке D8: =D5/2=2,000     xc1=S/2

и в ячейке D9: 0,000     yc1=0

7. Площадь A1 в квадратных сантиметрах рассчитываем

в ячейке D10: =D5/10*(D3/10-2*D5/10-2*D6/10)=7,200     A1=S*(H-2*S-2*R)

8., 9. Осевые моменты инерции Ix1 и Iy1 в сантиметрах в четвертой степени считаем

в ячейке D11: =D10*(D3/10-2*D5/10-2*D6/10)^2/12=194,400     Ix1=A1*(H-2*S-2*R)^2/12

и в ячейке D12: =D10*(D5/10)^2/12=0,096     Iy1=A1*S^2/12

Геометрические характеристики элементов №2 и №2’ рассчитываются по формулам:

10., 11. Координаты центра тяжести относительно осей x* и y* xc2, xc2’ и yc2, yc2’ в миллиметрах рассчитываем

в ячейке D14: =D5+D6- (4*2^0,5*(3*D6^2+3*D6*D5+D5^2)/(6*ПИ()*D6 +3*ПИ()*D5))/2^0.5=4.801     xc2=xc2’=S+R— (4*2^0.5*(6*R^2+3 *R*S+S^2)/(6*3.14*R+3*3.14*S))/2^0.5

и в ячейке D15: =D3/2-D14=95,199     yc2=-yc2’=H/2-xc2

12. Площади A2 и A2’ в квадратных сантиметрах рассчитываем

в ячейке D16: =ПИ()*D5/10*(2*D6/10+D5/10)/4=0,503     A2=A2’=3.14*S*(2*R+S)/4

13., 14. Осевые моменты инерции Ix2, Ix2’ и Iy2, Iy2’ в сантиметрах в четвертой степени считаем

в ячейке D17: =ПИ()*((D6/10+D5/10)^4- (D6/10)^4)/16-D16*(4*2^0,5 *(3*(D6/10)^2+3*D6/10*D5/10+(D5/10)^2)/(6*ПИ()*D6/10+3*ПИ()*D5/ 10))^2/2=0,035     Ix2=Ix2’=3,14*((R+S)^4-R^4)/16-A2*(4*2^0,5 *(3*R^2+3*R*S+S^2)/(6*ПИ()*R+3*ПИ()*S))^2/2

и в ячейке D18: =D17=0,035     Iy2=Iy2’=Ix2

Геометрические характеристики элементов №3 и №3’ рассчитываются по формулам:

15., 16. Координаты центра тяжести относительно осей x* и y* xc3, xc3’ и yc3, yc3’ в миллиметрах рассчитываем

в ячейке D20: =(D5+D6+D4)/2=45,000     xc3=xc3’=(S+R+B)/2

и в ячейке D21: =(D3-D5)/2=98,000     yc3=-yc3’=(H-S)/2

17. Площади A3 и A3’ в квадратных сантиметрах рассчитываем

в ячейке D22: =D5/10*(D4/10-D6/10-D5/10)=2,800     A3=A3’=S*(B-R-S)

18., 19. Осевые моменты инерции Ix3, Ix3’ и Iy3, Iy3’ в сантиметрах в четвертой степени считаем

в ячейке D23: =D22*(D5/10)^2/12=0,037    Ix3=Ix3’=A3*S^2/12

и в ячейке D24: =D22*(D4/10-D6/10-D5/10)^2/12=11,433     Iy3=Iy3’=A3*(B-R-S)^2/12

Выполнив предварительные вспомогательные расчеты характеристик элементов сечения гнутого швеллера, приступаем к основным расчетам сечения целиком.

Расчет в Excel выполняется по формулам:

20. Площадь сечения A в квадратных сантиметрах рассчитываем

в ячейке D26: =D10+2*D16+2*D22=13,805     A=A1+2*A2+2*A3

21., 22. Статические моменты инерции Sx и Sy в сантиметрах в третьей степени считаем

в ячейке D27: 0,000     Sx=0

и в ячейке  D28: =D8/10*D10+2*D14/10*D16+2*D20/10*D22=27,123     Sy=xc1*A1+2*xc2*A2+2*xc3*A3

23., 24. Координаты центра тяжести сечения относительно осей x* и y* xc и yc в миллиметрах рассчитываем

в ячейке D29: =D28/D26*10=19,647     xc=Sy/A

и в ячейке D30: 0,000     yc=0

25., 26. Центральные осевые моменты инерции Ix и Iy в сантиметрах в четвертой степени считаем

в ячейке D31: =D11+2*(D17+(D15/10)^2*D16+D23+(D21/10)^2 *D22)=823,572     Ix=Ix1+2*(Ix2+yc2^2*A2+Ix3+ yc3^2*A3)

и в ячейке D32: =D12+(D8/10-D29/10)^2*D10+2*(D18+(D14/10-D29/10)^2*D16+D24+(D20/10-D29/10)^2*D22)=83,666     Iy=Iy1+(xc1-xc)^2*A1+2*(Iy2+(xc2-xc)^2*A2+Iy3+(xc3-xc)^2*A3)

27., 28. Осевые моменты сопротивления нормального сечения при изгибе Wx и Wy в кубических сантиметрах считаем

в ячейке D33: =2*D31/(D3/10)=82,357     Wx=2*Ix/H

и в ячейке D34: =D32/(D4/10-D29/10)=13,863     Wy=Iy/(B-xc)

29. Момент сопротивления нормального сечения при кручении (приближенно) в кубических сантиметрах рассчитываем

в ячейке D35: =(D5/10)^2*(D39/10)/3=1,838     Wк=S^2*L/3

30., 31. Радиусы инерции сечения ix и iy в сантиметрах считаем

в ячейке D36: =(D31/D26)^0,5=7,724     ix=(Ix/A)^0,5

и в ячейке D37: =(D32/D26)^0,5=2,462     iy=(Iy/A)^0,5

32. Масса погонного метра швеллера из стали M в килограммах рассчитываем

в ячейке D38: =0,785*D26=10,837     M=0,785*A

33. Длина развертки сечения L в миллиметрах считаем

в ячейке D39: =2*(D4-D5-D6)+D3-2*(D5+D6)+ПИ()*(D5/LN (1+ D5/D6))=344,600     L=2*(B-R-S)+H-2*(R+S)+3,14*(S/ln (1+S/R))

34. Расстояние до линии сгиба от края заготовки a в миллиметрах считаем

в ячейке D40: =D4-D6-D5+ПИ()/4*(D5/LN (1+D5/ D6))=76,150     a=H-R-S+3,14/4*(S/ln (1+S/R))

На этом расчет в Excel характеристик гнутого швеллера завершен.

Выборочное тестирование результатов расчетов показало полное соответствие со значениями из ГОСТа. Отклонения не превысили 0,05%, то есть не превысили погрешности округления.

Очень близки затронутой теме статьи «Расчет усилия листогиба» и «Расчет длины развертки» — рекомендую посмотреть!

Уважаемые читатели, для получения анонсов статей моего блога можно оформить подписку. Окно с кнопкой для подписки находится вверху страницы.

Жду ваших комментариев!

Ссылка на скачивание файла: gnutyy-shveller  (xls 37,5KB).

Другие статьи автора блога

На главную

Статьи с близкой тематикой

Отзывы

al-vo.ru

Расчет швеллера на изгиб калькулятор. Расчет нагрузки швеллера

Октябрь 23rd, 2014 11:52 ДП |

Швеллер это металлическая конструкция, которая имеет П-образную форму. Обычно их применяют при строительстве зданий и сооружений. Такой металлопрокат используется в качестве балок перекрытий, как различные перемычки, косоуры лестничных маршей и многие другие строительные конструкции. Часто именно швеллер используют как дополнительное усиление для многих элементов.

Швеллеры бывают разного размера и поэтому для каждого вида работ необходимо подбирать специальный металлопрокат. А для этого нужно знать на какую нагрузку его можно рассчитывать. Расчет нагрузки швеллера производится из того какой вид балки, и куда идет нагрузка. Удобней сделать расчет, представляя схему балки.

Виды нагрузок и швеллеров

Вид А. К такому типу относятся балки, где имеются жесткие заделки. Нагрузка обычно поступает равномерно. Это могут быть козырьки над подъездами. Для их изготовления применяют сварку. Делают из двух швеллеров, присоединенных к стене, а пространство заполняется железобетоном.

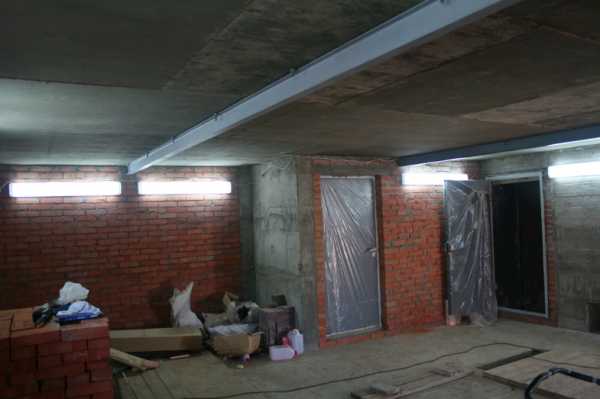

Вид B. К этому типу относятся однопролетные балки, нагрузка распределяется равномерно. Обычно это балки междуэтажных перекрытий.

Вид C. Это шарнирно-опертые балки. Они имеют две опоры с консолью, нагрузка между ними распределяется равномерно. Это балки перекрытий, обычно они выпущены за пределы наружных стен. Это необходимо для создания опоры балконных плит.

Вид D. Это однопролетные шарнирно-опертые балки, на которых две сосредоточенные силы. Это обычно перемычки, на которые опираются пара балок перекрытий.

Вид.E Это однопролетные шарнирно-опертые балки, где сосредоточена одна сила. Обычно это перемычки, на которую опираются балки перекрытия.

Вид F. Это консольные балки, где сосредоточена одна сила. Это может быть козырек над подъездом или входом в дом. Только в данном случае между швеллерами укладываются металлические листы, а них же сверху ставится стенка из кирпича.

Схемы будут выглядеть так: Вид A Вид D Вид B Вид E Вид C Вид F

Маркировка швеллеров и их размеры.
Выбирая швеллер, будьте готовы к тому, что необходимо более подробно ознакомиться с маркировкой металлопроката. Ниже рассмотрим все понятия, которые включает в себя размеры и маркировку швеллеров.
Стальной металлопрокат П-образного сечения считается самым популярным изделием в строительстве, так как служит для усиления высотных сооружений, подходит в виде балок для перекрытий, перемычек, косоуров лестниц и иных строительных конструкций.
Обозначение швеллера в спецификации.
Ассортимент изделий П-образной формы сечения профиля разделяется на несколько групп, каждый из которых имеет свой индекс:
    • Буква «Э» означает экономичность заготовки;
    • Маркировка «П» показывает на наличие параллельных граней полок, которые расположены строго под прямым углом к основанию. Считается самым популярным и удобным швеллером при монтаже. Используется, как правило, в машиностроении и для усилений конструкции;
    • Буква «С» говорит о выпуске специальных изделий, которые обычно идут на заказ;
    • Маркировка «У» обозначает расположение граней полок под углом, наклон которого не должен превышать 10%. Такой вариант швеллера используется при строительстве высотных зданий и при выпуске техники;
    • Металлопрокат с обозначением буквы «Л» указывает на облегченность конструкции, которая применяется для тех сооружений, которые в будущем будут испытывать незначительные нагрузки. Легкие вариант швеллера помогает снизить нагрузку на фундамент, да и уменьшает общий вес самого каркаса.
Помимо этого обозначение швеллера может различаться в зависимости от точности изготовления. Обычного типа изделия имеют маркировку букв А, В и Б.

Размеры швеллеров
Параметры металлопроката указываются в цифрах. Допустим, индекс 5 означает, что высота швеллера составляет 50мм. При этом стандартные размеры балок не должны превышать значения 4м — 12м. Маркировка указывается стандартной. Обозначение швеллеров идет на специальных бирках.

Расчет несущей способности швеллера.
Чтобы подыскать металлопрокат, который бы подходил для конкретного случая, вам необходимо провести необходимые расчеты. В основе всех вычислений лежат два показателя: расстояние от одной стены до другой и будущая нагрузка на всю конструкцию.

Прочность металлической балки определяется следующими параметрами:

    • форма поперечного сечения;
    • длина изделия;
    • площадь поперечного сечения;
    • метода закрепления ш

cityshin.ru

Расчет уголка на прогиб и изгиб

Данный онлайн-калькулятор предназначен для того, чтобы Вы могли легко и быстро подобрать размеры уголка в зависимости от приходящейся на него нагрузки. Особенность его в том, что на одной странице возможно сравнение равнополочных (ГОСТ 8509-93) и неравнополочных (ГОСТ 8510-86) уголков. Последние, в свою очередь, можно подбирать в зависимости от расположения его в пространстве, т.е. в зависимости от того, как он будет ориентирован относительно нагрузки.

Содержание:

1. Калькулятор

2. Инструкция к калькулятору

Расчет уголков производится на изгиб и прогиб (по прочности и по деформациям) для следующих расчетных схем:

  • Тип 1 — однопролетная шарнирно-опертая балка с равномерно распределенной нагрузкой. Пример: перемычка из уголка, которая несет плиты перекрытия и небольшую высоту кладки. (Подробнее о расчете перемычек из уголка см. этот калькулятор).
  • Тип 2 — консольная балка с жесткой заделкой с равномерно распределенной нагрузкой. Пример: железобетонный козырек, выполненный с применением уголка, который жестко (с применением ребер жесткости, ограничивающих любые повороты) приварен к железобетонной стене.
  • Тип 3 — однопролетная шарнирно-опертая балка с консолью с равномерно распределенной нагрузкой. Пример: тот же козырек, что и в предыдущей схеме, только здесь уголок с одной стороны заводится в стену, а с другой опирается на раскос (на рисунке синий).
  • Тип 4 — однопролетная шарнирно-опертая балка с одной сосредоточенной силой. Пример: перемычка, на которую опирается одна балка перекрытия.
  • Тип 5 — однопролетная шарнирно-опертая балка с двумя сосредоточенными силами. Пример: перемычка, на которую опираются две сосредоточенные силы.
  • Тип 6 — консольная балка с одной сосредоточенной силой. Пример: козырек дома с кирпичной стенкой на нем, построенного в африканской республике (где никогда не выпадает снег) по фантазии африканского архитектора. Уголки этого козырька жестко заделаны в стену, так как описано во второй схеме.

Примечание: рассчитываемый уголок на рисунках с примерами окрашен в красный цвет.

Калькулятор

svoydomtoday.ru
