Фундамент для глинистых почв с высоким уровнем грунтовых вод

Глинистая почва наиболее сложна для обустройства и возведения на ней фундамента. Кроме этого проведение работ на таком грунте сопровождается дополнительными финансовыми затратами, что в некоторых ситуациях делает строительство нецелесообразным. Впрочем, в любой ситуации можно отыскать оптимальное решение, поэтому сегодня речь пойдёт о том, какой фундамент для глинистых грунтов можно выбрать и на что следует обратить внимание.

Глинистая почва и её типы

Исходя из характеристик глинистой почвы, различают такие её разновидности:

1. Глина – вещество, основу которого составляют очень мелкие частицы с добавлением пыли и песка. Строительство здесь возможно лишь при существенной однородности и нахождении точки промерзания над высоким уровнем грунтовых вод. Для такой почвы характерна чрезмерная пластичность и сыпучесть;
2. Суглинка – песок с глиняной примесью – примерно треть от общего объёма. Имеет три разновидности, занимая промежуточную позицию между песком и глиной, и обладая при этой высоким вспучиванием;
3. Супеси – почва с незначительной глиняной добавкой, способная к движению. Связано это с грунтовыми водами и их влиянием. Строительство на подобной почве наиболее затруднённое и экономически затратное.

Выбор оптимального фундамента

Как уже было сказано выше, фундамент для различных глинистых грунтов обустраивается крайне редко. По мере возможности строительство переносят на близлежащий участок с более подходящей почвой. При отсутствии же такой возможности выбирают одно из двух основании – ленточное или свайное. Названия знакомые, но следует понимать, что технология возведения в такой ситуации имеет некоторые отличия от традиционных методик, что связано зачастую с избыточным насыщением почвы влагой, а также её неустойчивостью.

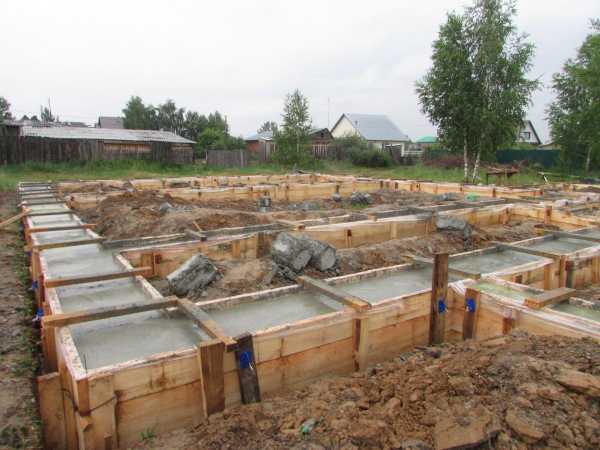

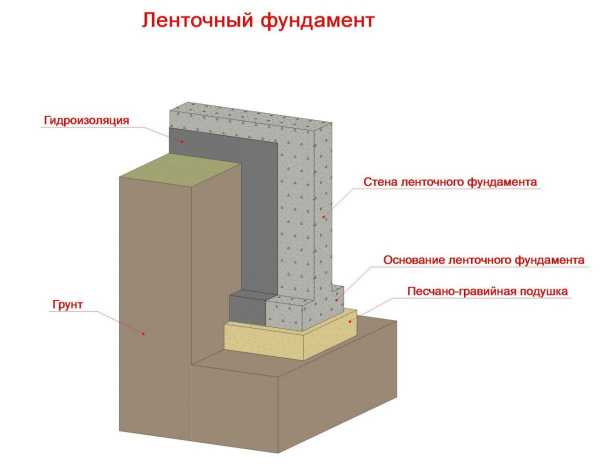

Ленточное основание

В этом случае стоит понимать, что фундамент может быть исключительно заглублённый. Вариант с незначительным заглублением здесь неактуален, а его возведение в любом случае окончится неудачей.

Начинают работы с проведения разметки и выбора месторасположения будущего основания. После этого приступают к земельным работам. Глубина траншеи должна быть такой, чтобы перекрывать уровень промерзания почвы. Конкретное значение может отличаться в зависимости от географии района и его климатических особенностей. Так, для северных районов зачастую актуален показатель в 1,5 м.

На дно котлована укладывают слой гравия, закрывая его песчаной прослойкой. Чем больше глубина, тем толще должен быть слой песка. Поверх него застилают слой гидроизолятора, укрывая им также и стенки траншеи. Это может быть рубероид или полиэтилен, посредством которого удаётся минимизировать то давление, которое приходится на фундамент со стороны грунта.

Ширина фундаментной основы должна примерно на треть превышать его основную часть. Это повысит устойчивость основания и улучшит его противодействие грунтовому пучению. Перед началом заливки бетона, в траншею опускают арматурный каркас для повышения прочностных показателей возводимой конструкции. Заливку проводят единоразово, без временных проволочек и перерывов.

Свайный фундамент

Подобное основания считается более приемлемым вариантом для неустойчивого глинистого грунта. Сваи, погружаемые в почву, достигают до твёрдых её слоёв, что исключает зависимость основания, от каких бы то ни было внешних факторов.

Здесь также вначале проводят разметку фундамента своими руками на глинистых почвах. Расположение свай предусматривает их установку по периметру конструкции, под несущими стенами и по углам. Шаг зависит от планируемой нагрузки и варьируется в пределах 1-2 м.

Сваи могут быть разными – зачастую это забивные и винтовые. Первые вбивают в грунт посредством специальных машин, вторые – вкручивают в почву. Возможен вариант и с буронабивными сваями. Они требуют предварительного высверливания отверстий, с откачкой воды и последующим заполнением бетонной смесью с дополнительным армированием.

Как видите, при всей сложности монтажных работ, обустройство основания на глинистом грунте вполне возможно, в том числе и своими силами. Следует лишь помнить о специфике подобных мероприятий, стараясь в полной мере использовать все возможные преимущества грунта и избегая его недостатков.

osnovam.ru

Фундамент на глине, какой фундамент построить на глине — Стройфора

Фундамент на глине при строительстве вызывает немало сложностей, особенно при близком расположении грунтовых вод. Глины, насыщенные водой – рекордсмены по силе морозного пучения. На фундаменты и все другие подземные строения на глине эти силы влияют, вызывая серьезные деформации, трещины, провалы и разрушения. Конечно, большей частью в тех случаях, когда фундамент на глине спроектирован с ошибками и без учета влияния грунтов основания.

Морозное пучение глин

Мерзлотоведение – это раздел инженерной геологии и очень серьезная наука, которая в числе прочего разрабатывает особые методы исследования особенностей промерзших грунтов и способы качественного строительства на этих крайне непростых грунтах.

Влажная глина промерзает довольно сложным образом. Глина замерзает не сразу всем массивом, так как она имеет поры, хотя визуально это и не заметишь. Сначала становится льдом вода в крупных порах и цементирует частицы грунта, в результате чего слабая глина превращается в скальный грунт, который можно разрабатывать только киркой, а то и взрывчаткой. Увеличение объема при замерзании около 9%. Понятно, что весной эта скала превратится в грязь.

Но на замерзании воды в порах грунта дело не заканчивается, поскольку в течении долгой зимы идет процесс постоянного возрастания влажности глины, по причине подсоса грунтовой воды из нижнего горизонта. А если УГВ высокий и эта вода рядом – замерзший грунт может вобрать ее столько, что образует целые прослойки из льда, при этом настолько увеличит свой объем, что легко и просто поднимет дом, вспучит дорожную одежду из асфальтобетона, деформирует железнодорожные полотна и взлетную полосу аэродрома и т. подобное. Десятки сантиметров пучения зимой – явление нередкое.

А весной налицо результат этого явления, получившего название морозного пучения – жидкий растаявший грунт становится грязью, асфальт разрушен, на дороге ямы и выбоины, здания дали просадку, а фундамент пошел трещинами. И ремонт зачастую уже не поможет.

Еще одно «интересное» явление – промерзший водонасыщенный грунт имеет свойство смерзаться с фундаментом, в том числе и со сваей, как и с любой подземной конструкцией. Давление от мерзлого грунта, возникающее при этом, настолько велико, что ломает сваи. На вертикальные поверхности фундаментных стен эти силы действуют по касательной, и разрушая, и выталкивая строения из земли. Одно из эффективных средств предотвратить все это – устроить вертикальную гидроизоляцию фундамента с применением рулонных материалов, это существенно снизит сцепление и заставит мерзлый грунт «скользить» по поверхности, при этом касательные силы пучения будут в значительной степени нивелированы.

Но профессиональные строители и дорожники не просто имеют кучу неприятностей от процесса морозного пучения, а вполне эффективно с ним борются. Способы разные, иногда с применением химии. Но на своем участке лучшим методом борьбы с пучинами является простое средство – осушение. Если удалось отвести воду, устроив эффективную систему дренажа, то пучение или не возникнет, или будет намного слабее.

Но прежде чем бороться, нужно узнать врага в лицо. Чтобы возвести капитальный дом на глинистом грунте, нужны геологические исследования и проектные расчеты. Обращение в проектную организацию в данном случае будет практичным решением, а строительство с соблюдением технологий, и по проекту, выполненному специалистами, избавит от неприятных сюрпризов в дальнейшем.

В случае, когда строится баня, гараж или небольшой дом, выполнить качественный фундамент на глинистой почве возможно самостоятельно, изучив вопрос технически и руководствуясь строительными нормативами.

Определение характеристик грунта

Сначала нужно определиться с некоторыми характеристиками грунтов вашего участка:

1. Содержанием глинистых частиц в почве
2. Влажностью грунта
3. Глубиной промерзания грунтов (ГПГ) для данного района
4. Уровнем грунтовой воды (УГВ)

О том, как визуально определить состав грунта, многих людей учить не надо, все, кто имеет дело с землей, прекрасно разбираются, что же за грунт у них под ногами.

Если взять в руку комок влажного грунта, размять и попробовать скатать его колбаской или сделать «шнур», то песок – просто рассыплется, суглинок или «жирная» супесь сначала скатается колбаской, но быстренько потрескается и развалится на кусочки. Но если в ладони скаталась целая и эластичная «колбаса» — ясно, что перед вами глина. То есть — вы имеете грунтовое основание для строительства особой сложности.

Влажность тоже можно оценить без лабораторных методов, хотя и не в точных процентах. Если оставить комок глинистого грунта на воздухе, и он будет сохнуть часами – значит, глина влажная. Именно такая глина способна дать сильные сезонные пучения и подвижки.

Уровень грунтовой воды участка определяется, если есть колодец. Если нет – можно определить при бурении скважины или шурфа. Информацию можно получить и от соседей, ведь при строительстве часто копают колодцы и бурят скважины.

Глубина промерзания грунта

Глубина промерзания грунта – являются справочными данными, они есть в строительных нормативах, с классификацией по районам строительства.

Таблица с нормативной глубиной промерзания

Город	Нормативная глубина промерзания суглинки, глины	Нормативная глубина промерзания пылеватые и мелкие пески	Нормативная глубина промерзания крупных и средних песков	Нормативная глубина промерзания крупно-обломочных грунтов
Москва	1,35	1,64	1,76	2,00
Дмитров	1,38	1,68	1,80	2,04
Кашира	1,40	1,70	1,83	2,07
Владимир	1,44	1,75	1,87	2,12
Тверь	1,37	1,67	1,79	2,03
Калуга	1,34	1,63	1,75	1,98
Тула	1,34	1,63	1,75	1,98
Рязань	1,41	1,72	1,84	2,09
Ярославль	1,38	1,80	1,93	2,19
Вологда	1,50	1,82	1,95	2,21
Нижний Новгород	1,49	1,81	1,94	2,20
Санкт-Петербург	1,16	1,41	1,51	1,71
Новгород	1,22	1,49	1,60	1,82

Выбор типа фундамента на глине

Выбор вида фундамента на глине зависит как от глубины промерзания, так и от высоты прохождения подземных вод.

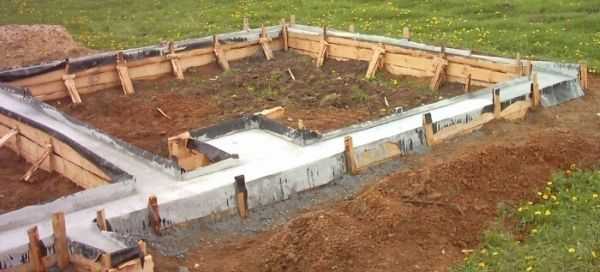

Мелкозаглубленный ленточный фундамент на глине

Если УГВ намного ниже глубины промерзания, то возможен выбор для небольшого строения МЗЛФ – мелкозаглубленной монолитной ленты. При этом есть несколько особенностей:

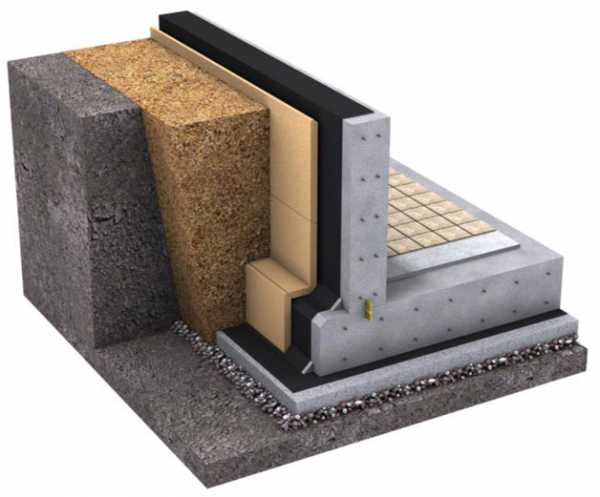

• Сечение ленты нужно принять в виде трапеции, опирающейся на широкое основание, или сделать Т-образное уширение подошвы ленты. Эти меры приведут к увеличению площади подошвы фундамента, и как следствие – к снижению удельного усилия на фундамент от грунта.

• Под фундамент необходима подушка – не менее 40 см крупного песка, уплотненного послойно, слоями до 10 см. подушка может быть выполнена из щебня или пескогравийной смеси. Главное – это основание будет дренирующим, то есть отведет от фундамента воду. Еще одна функция подушки – она является амортизатором.

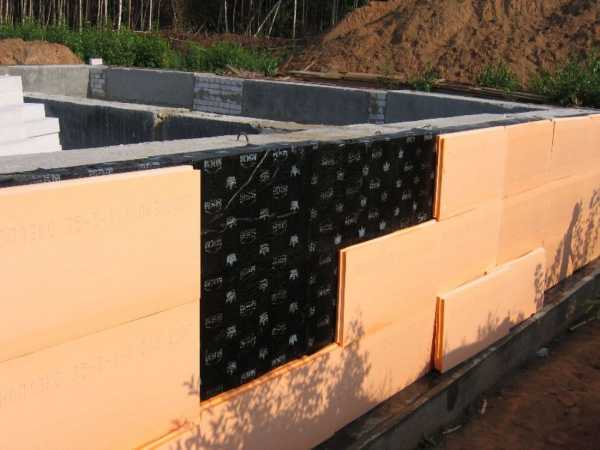

• Наружная вертикальная гидроизоляция фундамента обязательна, и выполнять ее нужно, используя рулонные гидроизоляционные материалы высокой прочности. Создав скользящую поверхность, гидроизоляция ослабит сцепление мерзлого грунта с фундаментными стенами, не позволит глине налипать на фундамент. В результате увеличившая свой объем замерзшая глина будет сдвигаться своей массой отдельно от стены фундамента, не вызывая его сдвиг, поднятие и разрушение. Утеплить фундамент – также мера рациональная. Конечно, если строится подвал с отоплением, утепление делают в любом случае.

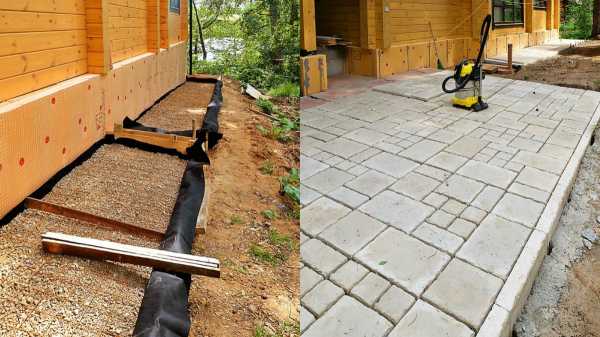

• Отмостка вокруг постройки, имеющая в составе «пирога» утепляющий слой, значительно снижает действие сил морозного пучения на фундамент.

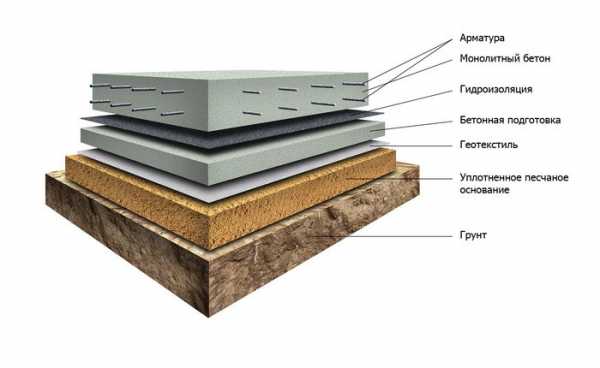

Монолитная плавающая плита на глине

Второй случай — когда грунтовые воды проходят близко к поверхности, сложнее. В этом случае возможен выбор основания в виде армированной монолитной плавающей плиты.

Этот фундамент снимет проблему влияния пучений и сезонных подвижек на здание, так как по своей конструкции рассчитан не на борьбу с грунтом основания, а на движение вместе с ним, как лодка по поверхности воды. Поэтому данное основание и называют «плавающим». Один серьезный минус – этот фундамент самый затратный.

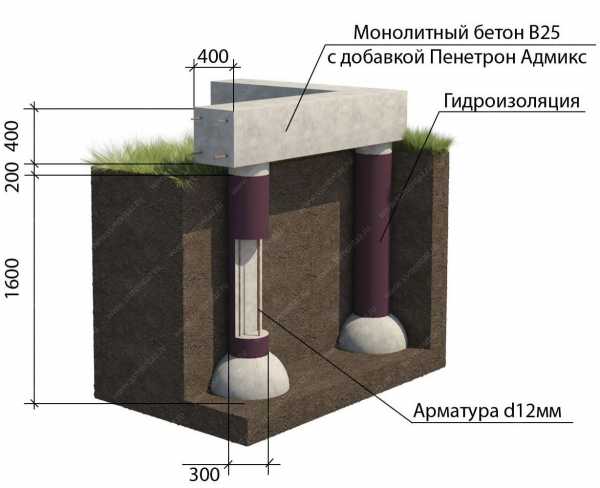

Свайный фундамент с уширением на глине

Другой возможный вид фундамента – свайный с уширением. Буронабивные сваи заглубляют на значительную глубину, ниже промерзания грунта, и кроме того, выполняют их не постоянного сечения, а с «пяткой». Уширение на конце сваи не позволяет силам морозного пучения вытолкнуть ее из-под земли. Одна из технологий устройства свай с уширением – технология ТИСЭ применяется многими частными строителями.

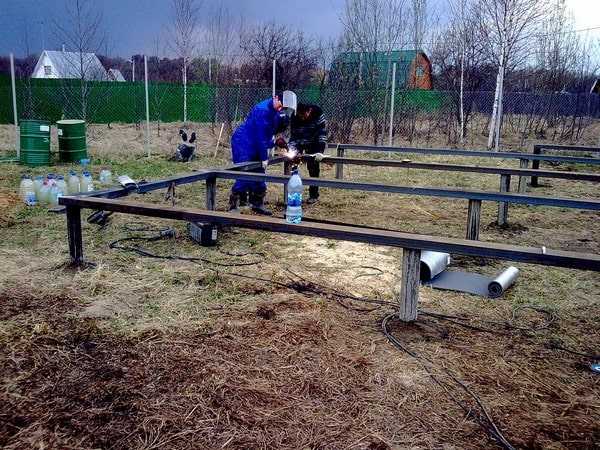

Свайно-винтовой фундамент также заслужил уважение частных строителей. Технология устройства надежного основания при сравнительно небольших материальных затратах и времени становится все более популярной. Сваи, изготовленные из стальных бесшовных труб с определенной толщиной стенки, прошедшие антикоррозионную обработку и внутри, и снаружи трубы, имеют винтовые лопасти на концах. Эти лопасти позволяют не только забурить сваю в грунт, даже мерзлый, но и выполняют задачу уширения основания сваи. Внутренние полости винтовых свай для предотвращения коррозии металла заполняют бетоном.

Одной из эффективных мер борьбы с пучением остается водоотвод и водопонижение на участке – то есть устройство дренажной системы.

stroyfora.ru

Как залить фундамент в воде при высоком уровне грунтовых вод

Строительство домов приходится вести в разных условиях, и порой проектировщики и застройщики сталкиваются с ситуацией, когда грунтовые воды расположены близко к поверхности земли. Если такой УГВ осложняется составом почвы, в которой преобладает глина, то фундаментным конструкциям приходится выдерживать значительное воздействие подземных напорных вод. Проектируя и возводя фундамент при высоком уровне грунтовых вод, необходимо использовать дополнительные мероприятия, защищающие конструкции дома и подземные помещения от воды, поступающей из грунта.  В нашей статье мы расскажем, какой фундамент под дом лучше выбрать, если УГВ высокий, и как его правильно сделать.

Прагматика выбора

Если грунтовые воды располагаются близко или выше точки промерзания грунта, то такие условия строительства считаются сложными

Если грунтовые воды располагаются близко или выше точки промерзания грунта, то такие условия строительства считаются сложными. Ещё хуже, когда при таком уровне вод преобладают глинистые и суглинистые почвы. В этом случае зимой на фундамент дома будут воздействовать силы морозного пучения. Главный вопрос в такой ситуации, какой фундамент стоит залить в сложных условиях строительства, чтобы дом получился прочным и долговечным. Чтобы уберечь конструкции строения от влаги и пучения, лучше сделать соответствующую подготовку территории.

Важно: если заглубить основание ниже УГВ не представляется возможным, лучше сделать «плавающий» фундамент. Его подушка будет амортизировать сезонные подвижки почвы.

Однако это не окончательный ответ на вопрос, какой фундамент подойдёт при высоком стоянии подземных вод, ведь можно выбрать несколько типов плавающего основания:

• монолитная плита;
• ленточное основание;
• столбчатый фундамент.

Какой тип основания лучше, можно сказать только в каждом конкретном случае, учитывая вес дома и другие параметры. Единственное, что можно сказать сразу, так это то, что для болотистых почв однозначно лучшим будет основание на винтовых сваях.

Воздействие высокого УГВ на основание

Если основание дома находится близко от грунтовых вод, то для него разрушительным является не само воздействие влаги, а солевые растворы и другие химические вещества, содержащиеся в них

Если основание дома находится близко от грунтовых вод, то для него разрушительным является не само воздействие влаги, а солевые растворы и другие химические вещества, содержащиеся в них. Поэтому так важно знать агрессивность подземных вод. Когда комплекс агрессивных веществ в составе грунтовых вод воздействует на бетонные конструкции, они начинают разрушаться. Это можно увидеть по следующим признакам:

Рекомендуем к прочтению:

• фундаментные конструкции расслаиваются;
• на поверхности бетона образуется рыхлый светлый налёт, наподобие гипса;
• кроме этого, на конструкциях начинает развиваться плесень и грибки;
• из-за коррозии арматура начинает увеличиваться в размерах и разрывать бетон изнутри.

Если строительство ведётся, когда грунтовые воды находится близко от поверхности земли, то проблемы начинают возникать ещё на этапе рытья котлована. В траншее накапливается вода, дно в результате размывания становится рыхлым и непрочным. Если фундамент дома установить в такой котлован, то разрушение бетонных конструкций неизбежно. В таком случае при близко расположенных грунтовых водах нужно обустраивать дренажную систему,  с помощью которой вода будет отводиться в колодец, водоём или городские коммуникации.

Внимание: главная опасность при высоком УГВ – процессы вымывания минеральных веществ из почвы, называемые восходящей суффозией. Такой процесс приводит к снижению несущей способности породы.

Ошибки при устройстве оснований в условиях высокого УГВ

Распространённой ошибкой становится укладка бетона в полужидкий грязевой состав на дне котлована

Чаще всего если строительство ведётся в условиях близко расположенных грунтовых вод, распространённой ошибкой становится укладка бетона в полужидкий грязевой состав на дне котлована. Даже после откачки основного объёма воды из котлована такая укладка может привести к негативным последствиям:

1. Фундаментная подошва получится очень рыхлой, ведь она будет состоять из смеси комков земли с бетоном. Ни о какой прочной и ровной поверхности, как должно быть, и речи идти не может.
2. Если грунтовые воды постоянно откачивать из котлована в процессе устройства фундамента, то бетонная монолитная поверхность получится пористой, что приведёт к снижению несущей способности.
3. Иногда в условиях близко расположенных грунтовых вод строители закладывают в опалубку сухую бетонную смесь. Если использовать такой метод, то вместо сплошного монолита вы получите слоящуюся непрочную поверхность.

Открытое водопонижение

В данных условиях важно то, какие мероприятия для осушения котлована используются

В данных условиях важно и то, какой фундамент под дом вы решили сделать, и то, какие мероприятия для осушения котлована используются. Самым удобным способом осушения котлованов и траншей в частном строительстве является открытое водопонижение. Процедура выполняется при помощи насосного оборудования в такой последовательности:

1. Главное – вам необходимо добиться такого понижения УГВ, чтобы грунтовые воды были ниже дна котлована на 200-400 мм. Для этого в процессе рытья котлована перфорированные дренажные трубы укладываются так, чтобы обеспечивался отвод воды за территорию строительства.
2. Дешевле всего для этих целей использовать канализационные трубы диаметром 110 мм для наружных и внутренних сетей.
3. Чтобы не происходила размывка породы на дне котлована, порода вынимается так, чтобы ток воды был направлен навстречу ковшу или лопате.
4. Процесс открытого водопонижения продолжается, пока не появятся первые признаки суффозии грунта. В этот момент процесс прекращают, чтобы не снизить несущую способность породы.

Важно: первыми признаками суффозии будут частицы породы, вымываемые струями воды и откладывающиеся на поверхности в виде наплывов, как вокруг кратера вулкана.

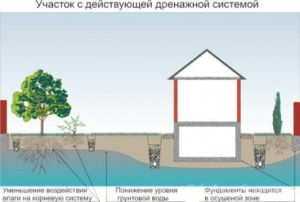

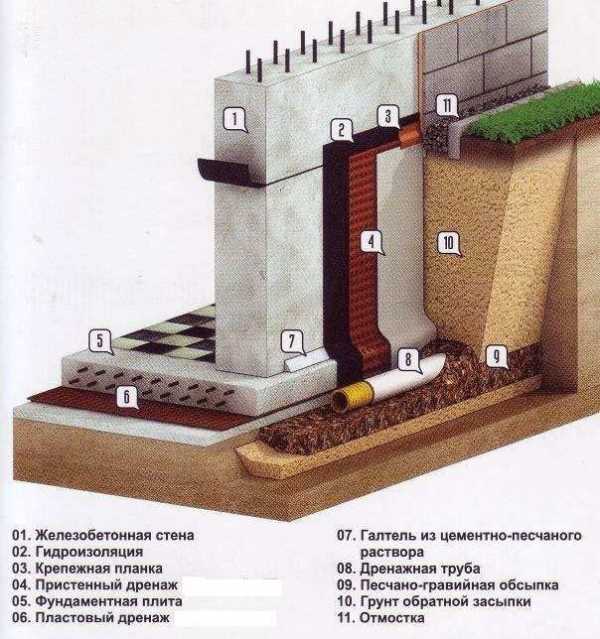

Дренажная система

При строительстве фундамента дома на глинистом грунте в условиях высокого УГВ порода ведёт себя как плывуны. В этом случае следует сделать дренажную систему. Для этого на участке устанавливаются дренажные трубы, подключающиеся к накопительному и приёмному колодцу. Такая система должна отводить лишнюю воду не только от строительных конструкций дома, но и со всего участка строительства.

Для этого делается следующее:

Рекомендуем к прочтению:

1. По периметру участка выполняют мелиоративные каналы. С помощью сети таких сооружений можно легко понизить УГВ.
2. Принцип действия основан на том, что вода из почвы начинает собираться в сети траншей, поскольку не встречает на своём пути противодействия породы.
3. Чтобы предотвратить оползни стенок канав, на них устанавливаются металлические или деревянные щиты. Вместо этого в канавы можно насыпать щебень либо гравий.
4. В условиях очень высокого уровня вод лучше уложить в траншеи дренажные трубы.

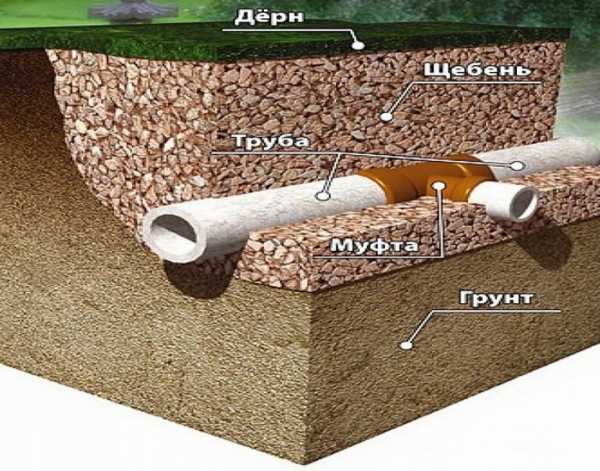

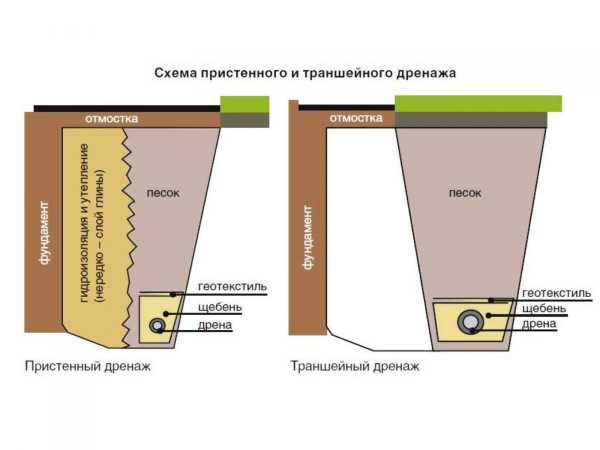

Дренирование с помощью труб

Дренажные трубы нужно укладывать на уровне подошвы основания или ниже на 200-300 мм

Устройство фундамента при высоком уровне грунтовых вод делается только после предварительного осушения территории строительства. Причём глубина закладки труб больше, чем при устройстве ливнёвки. При проведении работ придерживаются следующих правил:

• Дренажные трубы нужно укладывать на уровне подошвы основания или ниже на 200-300 мм.
• Если УГВ очень высокий, то выполняется кольцевой дренаж, а не пристенный.
• Глубина закладки труб зависит от разновидности породы на участке.
• Чтобы правильно определить расстояние, на котором трубы должны лежать от фундамента, необходимо учитывать внутреннее трение породы.

Чтобы самостоятельно определить тип грунта, нужно взять пробу породы с глубины 150-200 мм и с метровой глубины. Сухой образец немного увлажняется и растирается между ладонями, а влажные пробы, наоборот, немного просушивают. По результатам делают выводы:

• если после скатывания в ладонях образуется упругая масса, то порода глинистая;
• если при растирании образец ломается и трескается, то это суглинки;
• в случае, когда раскатать породу не получается из-за крошения, грунт на участке относится к супесям;
• порода с большим содержанием песка вообще не будет скатываться.

Устройство кольцевого дренажа

Собирающуюся на дне воду откачивают при помощи насосного оборудования

1. Копают траншеи шириной 40 см требуемой глубины.
2. Собирающуюся на дне воду откачивают при помощи насосного оборудования.
3. Дно траншеи засыпается слоем песка высотой 20 см и трамбуется.
4. После этого делается гравийная подсыпка такой же высоты с последующей трамбовкой. Чтобы исключить заиливание после песка можно проложить прослойку геотекстиля.
5. Поверх гравийной прослойки снова укладывается геотекстиль так, чтобы края полос образовывали нахлёст не менее 150 мм.
6. Дренажные трубы укладываются перфорированной стороной на дно.
7. Сверху трубопровод закрывается слоем геотекстиля.
8. Делаем обратную засыпку: сначала слой песка высотой 20 см, затем прослойка гравия высотой 150-200 мм и потом только грунт.

Основание на «плавающей» подушке

Принцип устройства фундамента на «плавающей» подушке одинаковый для ленточных, свайных и плитных оснований

Принцип устройства фундамента на «плавающей» подушке одинаковый для ленточных, свайных и плитных оснований. Последовательность действий следующая:

1. После монтажа кольцевой дренажной системы можно приступать к копанию котлована или траншей. Поскольку основание должно опираться на прочный грунт, днище трамбуется.
2. Теперь делается плавающая подушка из трамбованного песка. Высота подушки не менее 0,5 м. Засыпка выполняется постепенно с послойной трамбовкой.
3. Сверху на подушку укладывается геотекстиль. Так вы защитите основание от проседания мелкой породы.
4. Затем делается прослойка из щебня, которая тоже трамбуется. Высота слоя 150-200 мм.
5. После этого расстилается рубероид.
6. Теперь можно приступать к установке опалубки, укладке арматурного каркаса и заливке бетонной смеси.

Советы

Для изготовления бетона используют только чистый щебень и песок

• В условиях высокого УГВ главная опасность кроется в большом содержании в грунтовых водах сульфатов, разрыхляющих бетон. Поэтому для раствора лучше использовать сульфатостойкий портландцемент 500 марки.
• Глубина заложения основания в условиях, когда УГВ ниже точки промерзания менее чем на 1,5 м, должна быть в пределах 0,7-1 м. Это касается только супесей и песков. Для суглинков глубина заложения должна быть ниже расчётной точки на 200-300 мм либо на одной отметке с ней.
• При строительстве на влажной глине подошву делают толще самого фундамента, а стенки конструкции устраиваются с небольшим наклоном. Так основание будет лучше сопротивляться боковому воздействию сил пучения.
• Для изготовления бетона используют только чистый щебень и песок. Раствор должен быть не текучим, а вязким. Для повышения пластичности можно использовать пластификаторы, которые добавляются в воду.
• Чтобы бетонный раствор имел водоотталкивающие свойства, в его состав можно ввести «Пенетрон Адмикс». Эта сухая смесь способна повысить прочность бетона на 15 процентов.

kakpostroitdomic.ru

Какой фундамент нужен для дома если грунтовые воды близко

Фундамент при высоком уровне грунтовых вод – одно из наиболее сложных и ответственных сооружений.

Такое основание дома необходимо возводить, учитывая множество самых разнообразных факторов, каждый из которых должен соответствовать всем требованиям, связанным с опасностью подтопления и преждевременным разрушениям постройки.

Соответственно важно правильно определить уровень промерзания почвы, выбрать наиболее подходящую конструкцию основания и обеспечить наличие эффективной дренажной системы.

Определение уровня грунтовых вод и возможные опасения

Уровень грунтовых вод

Устройство фундамента при высоком уровне грунтовых вод должно отличаться устойчивостью и надежностью. Какова степень угрозы оседания и разрушения постройки, выясняют задолго до начала строительных работ. С этой целью весной или осенью (в то время, когда количество влаги, содержащейся в грунте, достигает максимального уровня) на том месте, где в соответствии с планом строительства будет обустроен подвал, следует выкопать яму глубиной не менее 3 м.

Выройте яму глубиной не менее 3 м

Для получения точных данных потребуется надежно защитить яму от погодных осадков. Спустя несколько недель на дне появится и устоится определенное количество воды. Возможно, дно останется сухим, и тогда фундамент не требует дополнительной защиты.

Если вода находится на расстоянии выше 2 м от поверхности, необходимо не только выполнить расчет глубины, на которой будет сооружен фундамент, но и правильно выбрать конструкцию.

Каким должен быть фундамент при высоких грунтовых водах, могут сказать специалисты после проведенных геологических изысканий.

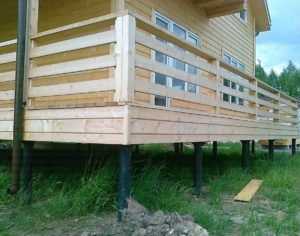

Сваи поднимут уровень дома на безопасную высоту

Среди существующих конструкций фундамента на грунтовых водах высокого уровня особой популярностью и доверием потребителей пользуются свайные сооружения.

Их обустройство поможет обеспечить качественную и надежную защиту основания дома от негативного влияния подземных вод:

• затопление подвальных помещений;
• разрушение бетонных конструкций;
• возникновение и развитие грибка и плесени;
• нарушение целостности самого фундамента при промерзании в холодное время года.

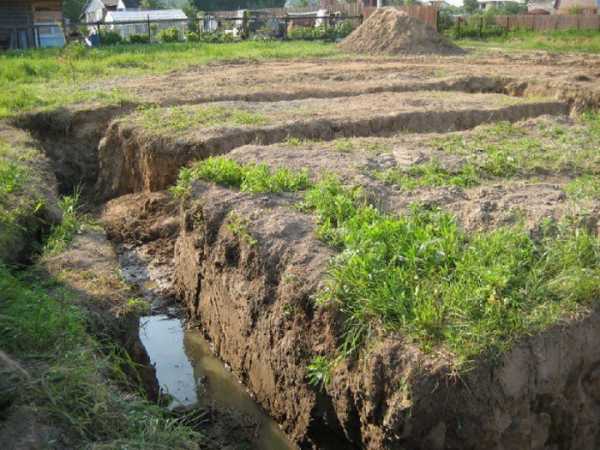

При высоком УГВ стены котлована могут оплыть

Кроме того, высокий УГВ становится причиной оплыва стенок котлована и резкого сокращения несущей способности грунта. Это потребует выполнения дополнительных работ по обустройству эффективной дренажной системы, включающей колодцы и водосборники.

Самым опасным признан процесс вымывания из почвы минералов, что значительно ухудшает прочностные характеристики грунта и приводит к изменению его структуры. Установка фундамента в таких условиях имеет ряд ограничений. Расчет глубины, на которой будет залита опорная конструкция, проводится с учетом качественных особенностей грунта:

• суглинки;
• песчаные;
• глинистые;
• смешанные.

От этого зависит и уровень пучинистости и глубина промерзания почвы. Если глубина промерзания меньше чем УГВ, то при планировании поправку на особенности почвы делать нет необходимости.

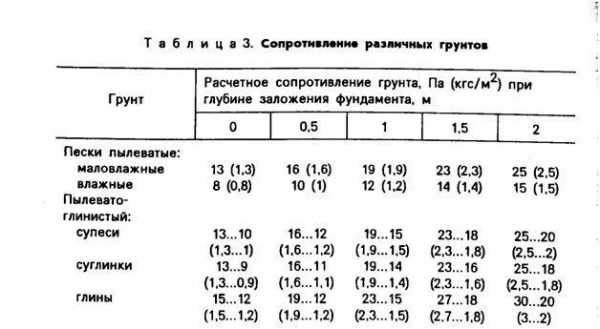

Расчет проводится с поправкой на тип почвы и возможное оседание слабых грунтов.

Полученные данные чаще всего заставляют отказаться от возведения ленточной конструкции, так как связанные с этим работы будут весьма трудоемкими и требующими значительных материальных затрат.

Разнообразие фундаментов и правильный выбор нужной конструкции

Плитный фундамент подойдет для глинистых почв с высоким УГВ в мелкозаглубленном варианте

Какие фундаменты нужны для домов, если грунтовые воды близко расположены, выбирают в зависимости от различных особенностей самого участка, на котором проводится строительство. Фундамент на воде – сооружение, которое должно обеспечить устойчивость постройки, ее долговечность и надежность. Для этого необходимо принять во внимание и качество почвы, и предстоящие нагрузки, идущие от здания.

Строительство фундамента на глинистых почвах с высоким уровнем грунтовых вод подразумевает сооружение любого вида основания:

• ленточного, траншеи которого сильно заглублены;
• свайного;
• плитного (мелкозаглубленного).

Ленточное основание требует создания монолитной железобетонной конструкции, расположенной под наружными и внутренними несущими стенами.

Глубина траншеи должна превышать высоту промерзания

В первую очередь на участке делают разметку, в соответствии с которой роют траншеи котлована для ленточного фундамента. Их глубина должна превышать высоту промерзания. Расчет проводят с поправкой на особенности погодных условий (температур в зимнее время) и почвы.

Если близко грунтовые воды, а строительство предстоит вести на глине, ленточный фундамент прекрасно заменит «плавающая» монолитная плита. Вес постройки равномерно распределяется по всей поверхности плиты, которая уложена на песчано-гравийную подушку.

Перед тем как сделать такой фундамент, потребуется удалить грунт со всей территории будущего основания. Котлован роют глубиной, превышающей на 50 см толщину плиты. Расчет основан на показателе глубины промерзания почвы.

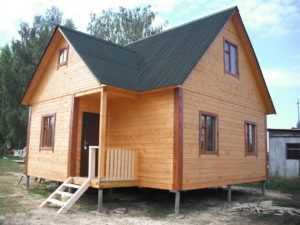

Свайный фундамент дома – оптимальный вариант создания качественного надежного основания на глинистых грунтах.

Изменяя параметры свай, можно добиться установки опор на твердые породы, не подверженные разрушению под воздействием грунтовых вод.

Для проведения работ на участке с высоким УГВ необходимо рассчитать нагрузку на каждую отдельную сваю.

Сооружение различных видов оснований

Если в месте заложения фундамента близко грунтовые воды, то, прежде чем приступить к сооружению плитного основания, потребуется подготовить по всему периметру будущего здания канавы. Лучше, если это будет траншея шириной 20-30 см и высотой (глубиной) не менее 50 см. Канавы будут наполняться дождевой или талой водами, и таким образом будет осуществляться дренирование. Подробнее о предпочтительном типе фундамента смотрите в этом видео:

Для защиты стенок фундамента, обработайте их гидроизолирующим мастиками

«Плавающая» плита лежит не на глинистой почве, а на созданной из песка и гравия подушке. Такой тип фундамента нужно заливать, соорудив его на насыпном грунте. Перед заливкой монтируют дренажную систему, укладывая дрены под уклоном не менее 5 см на каждый метр трубы. Для защиты плиты необходимо внутреннюю поверхность основания выслать гидроизоляционными материалами. Чаще всего используют рубероид, укладывая полотна внахлест по 10-15 см шириной. Крепеж выполняют с помощью битума.

На гидроизоляцию укладывают армирующий каркас и заливают его бетоном, наполнителем для которого служит мелкофракционный гравий. Лучше залить все основание за один день.

Ленточный фундамент требует тщательной подготовки траншей котлована. Они должны быть достаточно глубокими и широкими, чтобы превысить глубину промерзания земли и позволить качественно собрать опалубочную конструкцию.

Заливают монолитную ленту, позаботившись о правильной отсыпке ее дна, качественной трамбовке и обустройстве гидроизоляции. Внутрь опалубки устанавливают каркас, связанный из арматурных стержней различного сечения. Бетон заливают послойно с обязательной трамбовкой каждого слоя. Полезные советы при строительстве дома на почве с высоким УГВ смотрите в этом видео:

Свайный ростверковый фундамент признан наиболее надежным при возведении построек на участках с высоким УГВ. Делая такое основание, важно следовать почвенным показателям, в зависимости от которых устанавливается размер каждой из используемых свай. Сваи используют:

• винтовые;
• буронабивные;
• забивные.

Самостоятельно без привлечения тяжелой строительной техники монтируют винтовые конструкции. После установки всех свай на них собирается ростверк или укладывается балка, необходимая для того, чтобы связать всю конструкцию воедино.

kakfundament.ru

Фундамент на глинистой почве

Глина является одним из наиболее сложных вариантов пучинистых грунтов, в связи с чем фундамент на глинистой почве способен повести себя достаточно непредсказуемо. Легко размываясь талой водой и осадками, глина теряет свою форму и открывает элементы построенного на ней фундамента

Глина является одним из наиболее сложных вариантов пучинистых грунтов, в связи с чем фундамент на глинистой почве способен повести себя достаточно непредсказуемо. Легко размываясь талой водой и осадками, глина теряет свою форму и открывает элементы построенного на ней фундамента. Поэтому перед его строительством нужно изучить параметры грунта и правильно выбрать тип основания.



Особенности глинистой почвы, влияющие на фундамент

Глина состоит из микроскопических чешуек, пространство между которыми отлично удерживает влагу. Это способствует тому, что глинистый грунт приобретает пучинистость, то есть склонность к сильному увеличению в объеме при замерзании находящейся в нем влаги. Именно это свойство наиболее влияет на состояние фундамента – в морозную погоду глина начинает вытеснять его из почвы.

Во избежание такого явления пространство вокруг основания рекомендуется засыпать песком.

Эта процедура называется обратной засыпкой и ведет в некоторому удорожанию всего строительства.



Оценка качества грунта

Перед началом составления проекта настоятельно рекомендуется выполнить геологическую разведку для определения качества грунта. Изыскательские работы включают в себя:

• оценку состояния грунта на отдельных горизонтах;
• определение уровня грунтовых вод;
• установление уровня промерзания почвы.

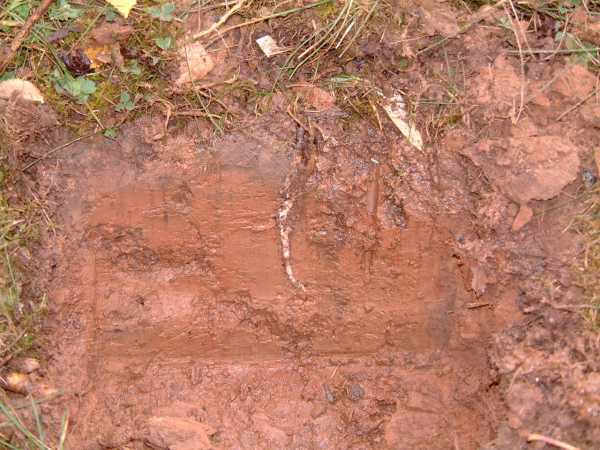

Исследование грунта выполняется посредством бурения шурфов на предполагаемую глубину заложения основания. Решение о том, какой фундамент на глинистой почве для конкретного участка будет наиболее подходящим, следует принимать с учетом полученных результатов.

Комплексную проверку состояния грунтов рекомендуется проводить весной, когда грунтовые воды имеют максимальный уровень. Взяв образцы земли с разных горизонтов, можно получить полное представление о строении почвы и ее влажности.

Глубину промерзания вычисляют с учетом характеристик почвы и максимального показателя низких температур за последние годы.



Создание дренажной системы

При высоком залегании грунтовых вод, особенно, если они располагаются выше уровня промерзания, рекомендуется перед закладкой основания выполнить дренажные работы. Они заключаются в формировании вокруг будущего строения траншей с засыпкой гравием или системы труб с отверстиями, расположенных в земле под уклоном. Такой дренаж обеспечит отвод воды от фундамента.



Выбор типа фундамента на глинистых почвах

Фундамент на глинистой почве должен обладать высокой устойчивостью к ее трансформации. Выбор типа основания в данном случае выполняется в зависимости от показателей грунта и соотношения содержащихся в нем компонентов: глины, песка, воды.

Специалисты рекомендуют выбирать под будущую постройку один из следующих типов фундамента:

• ленточный
• мелкозаглубленный:
  • плитный
  • ленточно-свайный (комбинированный)
• свайный.

Такие основания являются наиболее подходящими для нестабильных грунтов, характеризующихся повышенной влажностью.



Ленточный фундамент на глине

Ленточное основание подходит и для легких деревянных строений, и для тяжелой кирпичной кладки. Большим преимуществом фундамента такого типа является возможность его обустройства практически на любом грунте с низким залеганием грунтовых вод.

Решив заложить ленточный фундамент на глине, необходимо учитывать, что его нужно делать только заглубленным. При этом глубина траншеи под него должна превышать уровень промерзания почвы. Данный показатель отличается для разных климатических зон. В северных регионах глубина фундамента на глинистой почве иногда достигает полутора метров, а котлован роется еще глубже.

Дно траншеи засыпается гравием, а сверху – песком. После этого вся поверхность траншеи прокладывается полиэтиленом или рубероидом, которые обеспечат гидроизоляцию основания и снизят силу давления грунта.

К подошве фундамент должен расширяться таким образом, чтобы его основание было примерно на треть шире основной части. Это повысит устойчивость конструкции и ее противодействие пучению грунта. Перед заливкой котлована закладывают армирующий каркас, перевязывая его прутья между собой.

Монолитная лента, заглубленная на 1-1,5 метра ниже залегания грунтовых вод, способна выдержать движение слоев почвы и является прочным основанием для любого строения. Такой фундамент подходит почти для всех грунтов, а создание глубокой траншеи позволяет обустроить в образовавшемся пространстве подвальное помещение.



Мелкозаглубленный фундамент

Глинистые почвы небезопасны для заложения мелкозаглубленного основания. Обычный ленточный фундамент в таких условиях закладывать нельзя. Поэтому специалисты рекомендуют вести строительство фундамента на глинистой почве по плитной или ленточно-свайной (комбинированной) технологии.

Армированная железобетонная плита создаст плавающий фундамент, который убережет постройку от подвижек глины в результате ее размывания или пучения. Плиту можно залить самостоятельно из бетона высокого качества или использовать уже готовую. Глубина заложения плитного основания определяется весом постройки. Плита не должна укладываться прямо на глину – под нее также роется котлован и насыпается гравийно-песчаная подушка.

При строительстве мелкозаглубленного ленточно-свайного основания выкапывается траншея по периметру здания, ее дно засыпается песком, а сверху заливается бетоном. В результате должна получиться монолитная лента высотой более 0,5 метра и шириной 0,3-0,5 метра.

Для повышения прочности такого основания в нем сооружают специальные шуфты. Это – опорные сваи, которые должны быть расположены ниже уровня промерзания с шагом в 2 метра. Для снижения воздействия вспучивания почв стороны фундамента делаются расширенными книзу, а пазухи засыпаются утрамбованным песком.



Фундамент на сваях для глинистой почвы

Свайный фундамент является наилучшим для глины, поскольку при установке свай в грунт есть возможность добраться до твердых слоев грунта, не зависящих от грунтовых вод и промерзания. Нижние слои неподвижны, поэтому на фундамент не будут влиять посторонние факторы.

Под строения с большими вертикальными нагрузками устройство фундамента на глинистой почве выполняют в виде свайных полей.

Под стены – в виде рядов, под колонны – кустами, а под опоры устанавливают по одной свае. На сваи укладываются балки (ростверки), которые объединяют их в одно цельное основание.

Каждый из указанных выше типов фундамента, возведенный на глинистой почве по всем правилам, будет служить надежной опорой для любой конструкции.

Читайте также:

fundamentprofi.ru

Фундамент при высоком уровне грунтовых вод

Устройство и виды фундамента при высоком уровне грунтовых вод

Основной конструкцией любого здания является фундамент. Она принимает на себя и переносит на грунт всю его нагрузку. При выборе типа фундамента решающим фактором считают особенности грунта, глубину промерзания, а также уровень грунтовых вод (УГВ), который доставляет застройщику много проблем. Устройство фундамента при высоком уровне грунтовых вод сильно влияет на прочность основания и несущую способность здания и требует больших вложений.

Чем опасны грунтовые воды?

Они собираются среди верхних слоёв почвы над естественным гидробарьером (обычно это глина). Уровень их постоянно меняется, достигая пиковых значений весной или осенью. Можно выделить следующие опасные факторы высокого УГВ.

• Влага, контактируя с фундаментом, разрушает его и образует в конструкциях грибок и плесень.
• Фундамент не может удержать влагу, и подвальные и цокольные помещения здания наполняются водой.
• При высоком УГВ нельзя просто залить опалубку бетоном. Нужны свайные технологии или сборные конструкции из ж/б блоков, что увеличивает расходы.

Определяем уровень грунтовых вод

Для замеров нужна осень или ранняя весна, до начала строительства. Надо поступить следующим образом:

• Сначала выкапывается яма глубиной 3 м диаметром 1 м и защищается от атмосферных осадков.
• После того, как собралась вода, замеряем глубину. Если она меньше двух метров, то на грунтовые воды можно не делать поправку при строительстве фундамента.
• Если больше – нужно выбрать надёжный фундамент, защитить его при помощи дренажной системы и сделать гидроизоляцию подвала.

Глубина промерзания почвы и УГВ

Сочетание этих факторов способствует морозному пучению грунта, что часто приводит фундамент к разрушению. Поэтому надо учесть следующее:

1. При нахождении грунтовых вод ниже глубины промерзания грунта фундамент рассчитывается только с учётом стеновых нагрузок.
2. При высоком УГВ закладку фундамента делают на превышающих уровень промерзания глубинах. При этом монтируют систему дренажа для отвода влаги.
3. При проектировании надо учесть, что в местах устройства дренажа почва может просесть, поэтому должен быть запас глубины (0,5 – 1 м)

Выбор конструкции фундамента

При высоком и постоянном УГВ нужно провести глобальное осушение участка, построить дренажные канавы и сделать гидроизоляцию подвала. Типы фундаментов при высоком уровне грунтовых вод нужно выбирать с максимальным распределением по площади.

Фундамент из монолитной плиты

Его называют сплошным фундаментом, т. к. он представляет собой большую плоскую ж/б «подушку», на которой равномерно распределён вес всего дома. При смещении грунта в любом направлении плита не теряет устойчивости. Недостаток – большая стоимость.

Свайный фундамент

Оптимальный вариант для участков, имеющих плывуны и повышенный УГВ. Применяют винтовые, железобетонные, бутонабивные и прочие типы свай. В грунт их вбивают или вкручивают до упора в твёрдый слой. Наземная часть свай объединяется балками в жёсткую конструкцию, которая выдерживает большую нагрузку. Недостаток – подвальные помещения соорудить невозможно.

Ленточный фундамент

Это замкнутая ж/б полоса, которую заливают под несущие стены здания. В частном строительстве он является самой распространённой опорной конструкцией. Для этого типа фундамента для защиты от грунтовых вод делают песчано-гравийную подушку. Применяют только при периодическом повышении УГВ при наличии наружной гидроизоляции.

Устройство фундамента на «плавающей» подушке

Такой фундамент считается оптимальным вариантом основания в домах при высоком УГВ. Его устройство состоит из следующих этапов:

• Сначала монтируют кольцевую дренажную систему.
• Выкапывают траншею или котлован соответствующих размеров. С помощью виброплиты уплотняется дно. Для плит хватит высоты 40 см, высоту ленты над поверхностью почвы определяют строители, исходя из конкретных условий.
• Из утрамбованного песка формируют «плавающую» подушку толщиной 50 см, постепенно, слой за слоем делая засыпку траншеи.
• Чтобы не проседал мелкий грунт, поверх подушки настилают геотекстиль или другую долговечную водонепроницаемую ткань.
• Далее насыпается и утрамбовывается 15-20 см щебня, а затем настилают рубероид.
• Внутри траншеи или котлована из пиломатериалов монтируют опалубку, которую усиливают брусками, подпирающими смонтированные щиты.
• Устанавливают армирующую сетку. Монолитные плиты армируют двумя рядами арматуры (марка А-3, сечение 12 мм) и размером ячейки — 20/20 см. Вертикальные прутки нарезают и крепят в шахматном порядке в зависимости от выбранной толщины плиты, соблюдая следующее правило: нижняя и верхняя сетки должны отступать от подошвы плиты и верха опалубки на расстояние 5-7 см.
• Ленту фундамента армируют из такой же арматуры. Делают каркас из 4-х рядов продольных прутьев, связанных друг с другом через каждые 40 см поперечными стержнями.

При заливке монолитной плиты надо воспользоваться миксером и закончить работу в течение одного дня. В период созревания бетона его защищают от размывания дождём и пересыхания. После снятия опалубки нужно обмазать стороны фундамента гидроизоляционным составом.

Для повышенных уровней грунтовых вод оборудование сильного фундамента может стоить в несколько раз дороже обычных оснований. Отклонение от норм строительства фундамента и применение дешёвых вариантов рано или поздно приведут к серьёзным проблемам.

Понравилась статья? Поделитесь со своими друзьями

Какой фундамент нужен для дома, если грунтовые воды близко

Нередко при начале строительства на дачном участке возникает проблема, связанная с высоким уровнем грунтовых вод (УГВ). УГВ – это пласты воды, залегающие близко к поверхности. Их уровень напрямую зависит от сезона. Обычно он сильно повышается в весеннее и осеннее время, когда происходит таяние снега или идут сильные дожди. Устройство фундамента при высоком уровне грунтовых вод затрудняется еще и наличием глины в грунте. При таком раскладе о погребе не может быть и речи.
Однако фундамент при высоком уровне грунтовых вод заложить можно, если придерживаться рекомендаций и технологическому процессу.

Влияние УГВ на фундамент

На фундамент при высоких грунтовых водах в большей степени влияют соли и вещества, растворенные в ней. Именно они, вступая в реакцию с бетоном, постепенно его разрушают. От этого основание постепенно разрыхляется и расслаивается. Визуально, появляются трещины, налет, желтоватые пятна, грибок, а находясь вблизи, можно почувствовать запах сырости.
Проблемы начинают возникать уже в процессе рытья траншей или котлована. Поднимающаяся вода размягчает дно, смывает грунт, значительно ухудшая его физическое состояние, делая неспособным выдерживать давление бетона. В подобной ситуации следует сразу делать дренаж.

Как определить УГВ

В речных долинах, на заливных лугах, низинах они определяются невооруженным взглядом. В весеннее время вода там стоит очень долго, летом, углубившись на пару штыков, почва будет влажной.
При начале работ можно обратиться в занимающиеся этими вопросами организации, если таковых нет, то можно все сделать и своими силами:

• в непосредственной близости от предполагаемого основания сделать шурф, а лучше два в разных местах, глубиной порядка 3-х метров, ширина рекомендуется 1 м, но эта величина не принципиальна и зависит в большей степени от размера того, кто будет копать;
• чем-либо ее закрыть во избежание попадания осадков;
• примерно через сутки шурфы вскрываются и делается замер уровня воды;
• если дно сухое или глубина доходит ниже отметки в 2 м, то УГВ низкий либо умеренный. В этом случае нет необходимости прибегать к каким-то дополнительным мерам защиты.

Если же показатель уровня воды выше отметки в два метра, то придется монтировать дренаж и позаботиться о гидроизоляции.

Фундаменты для почв с высоким УГВ

Рассмотрим, какой фундамент нужен для дома, если грунтовые воды близко.

• На винтовых сваях. Больше всего подходит для заболоченных участков, фундаментов на воде и находящихся в зоне постоянного подтопления. В некоторых случаях может быть использован в качестве фундаментов на насыпных грунтах. Устанавливается достаточно быстро. Существенный минус – не способен принимать высокие нагрузки.
• Плитный. В этом случае отпадает надобность глубокой закладки. Данную конструкцию обязательно размещают на подушке из песка и щебня и изолируют полиэтиленовой пленкой или рубероидом. В противном случае может пойти трещина. По цене – не является экономным.
• Кирпичный. Такая основа хороша тем, что даже зимние подвижки грунта не оказывают существенного влияния. Работая с кирпичом, придется позаботиться о хорошей гидроизоляции, а наличие качественной отмостки защитит его и от осадков. Отрицательной чертой такого фундамента является высокая затратность как в финансовом плане, так и с точки зрения сил и времени.
• Плавающий — это ленточный фундамент, устойчивый к пучению грунтов. Является наиболее приемлемым в дачном строительстве. Он сильно не заглубляется, поэтому способен выдерживать нагрузку не сильно тяжелых построек.

Водоотведение при закладке траншей и котлованов

На стадии рытья котлованов или траншей под основание бывает, что уровень воды настолько быстро поднимается, что проведение мероприятий затруднительно либо невозможно. Для этого необходимо осушить площадь под застройку. Для этого используют специальные дренажные насосы или мотопомпы.
Откачивать воду следует до тех пор, пока на поверхность не начнется вынос частиц грунта. Если это началось, откачку прекращают.
Для водоотведения применяются пластиковые канализационные тубы диаметром 110 мм. По ним жидкость самотеком будет уходить в колодцы или водосборники, заранее подготовленные для этой цели, либо в дренажные канавы, укрепленные щитами для избегания обвала грунта.
В идеале, УГВ должен стать ниже уровня стройплощадки на 200 – 400 мм.

Оборудование дренажной системы

Если близко грунтовые воды, то дренаж – не роскошь, а одна из главных гарантий прочности и долговечности как основания, так и сооружения в целом.
Его устройство потребует таких материалов:

Для фундаментов при высоком УГВ целесообразен круговой дренаж. Сначала выкапывается траншея шириной около 400 мм. Глубина рассчитывается индивидуально: ров должен быть на уровне подошвы, а лучше на 200 – 300 мм ниже.
Рекомендуется производить монтаж на расстоянии не более 20 м за один раз, но касаемо дачного дома, хозяйственных построек, бань, гаражей – это пожелание скорее всего условно. Надо исходить их реальных обстоятельств.
На дно засыпается песок и тщательно трамбуется. Толщина должна стать 200 мм. Для предотвращения заиливания, на песок укладывается геотекстиль.
Следующий слой – щебень (гравий). Его толщина также 200 мм. Выбор щебня занимает не последнее место. Желательно приобретать помытый. Если нет, то придется минимум просеять. При попадании жидкости загрязненный материал ухудшает дренаж: частицы пыли, песка, земли, находящиеся в воде, уменьшают пространство между щебенкой.
Гравийная подушка застилается геотекстилем, куски которого должны идти внахлест от 150 до 300 мм.
Следующий этап – укладка дрен. Перфорация в заводских трубах расположена с одной стороны. Ею и укладывают на геотекстиль. Для экономии дрены можно изготовить своими руками. В обычной пластиковой канализационной трубе просверливаются отверстия, оптимальный диаметр которых 5 мм. Расстояние между отверстиями не более 10 мм.
Когда устройство трубопровода закончено, он закрывается геотекстилем, и проводится засыпка. Слой песка не менее 200 мм, гравий (щебень) – 150-200 мм. До верху траншею заполняют ранее вынутым грунтом.
При хорошем качестве дренажной системы, вода под фундамент попадать практически не будет.

Постройка ленточного плавающего фундамента

Рассмотрим, как сделать фундамент. Для постройки хорошего дома, если позволяет УГВ, выбирается средне заглубленный вид.

• Вырывается траншея глубиной 700-800 мм, шириной – достаточной для устройства опалубки и ее последующего демонтажа.
• Дно застилается гидроизоляционным материалом.
• Устанавливается и укрепляется опалубка, которая с внутренней стороны изолируется пленкой.
• Насыпается песчаная подушка толщиной 200 мм и утрамбовывается.
• Следующий слой – гравий или щебень. Толщина такая же либо тоще на 5-10 мм.
• Подушку следует изолировать от бетона. Используется рубероид, полиэтиленовая пленка.
• Производится устройство каркаса из арматуры Ø12 мм и устанавливается в опалубку.
• Заливается раствор. Следует обратить внимание, чтобы бетонная лента была непрерывной. Это поможет создать прочный монолит. Не нужно спешить, заливать надо слоями. Каждый протыкается арматурой, чтобы вытеснить лишний воздух и уплотнить бетон. Когда один слой достаточно схватится, нужно залить следующий.

Чтобы бетон не пересох, его ежедневно надо поливать водой, а на ночь укрывать пленкой.
После окончательного затвердевания бетона, опалубка снимается и производится гидроизоляция битумом.

Фундамент из монолитной плиты на плавающей подушке

Для осушения заболоченных почв и выравнивания рельефа, используют насыпной грунт. Если человек это делает самостоятельно – это одно. А если покупается участок, где данные работы проводились несколько лет назад – совсем другое.
Суть проблемы в том, что такая почва не имеет однородной структуры, как следует не уплотнена, вследствие чего фундаменты на подобных грунтах могут давать неравномерную усадку. А если еще высокий УГВ, то проблем не избежать.
Для таких видов грунтов можно использовать ряд фундаментов:

• винтовые сваи, но только в том случае, если они будут входить в «материнский» устоявшийся грунт. Чтобы это выяснить, проводится экспертиза. Не стоит забывать, что винтовые сваи не рассчитаны на тяжелые конструкции;
• для ленточного основания тоже нужен качественный анализ;
• монолитная плита хоть и дорогостоящее мероприятие, но для фундаментов на насыпных грунтах и при высоком УГВ подходит более всего.

Этапы строительства фундамента на плавающей подушке

• Роется котлован заданного размера. Можно самостоятельно, можно с привлечением спецтехники.
• Дно тщательно утрамбовывается. Здесь лучше использовать виброплиту – устройство, позволяющее быстро и качественно уплотнить почву.
• Для плавающей подушки используется песок. Он засыпается слоями, каждый из которых утрамбовывается. Толщина подушки должна быть не менее полуметра.
• Подушка застилается геотекстилем (другим водонепроницаемым материалом).
• Насыпается слой щебня толщиной 150-200 мм.
• Поверх щебня укладывается рубероид.
• Формируется опалубка и вставляется внутрь. С внешней стороны тщательно укрепляется.
• Сваривается армирующая сетка с ячейками 200×200 мм. Для нее берется арматура диаметром 12 мм. Тут есть единое правило: нижний ряд не доходит до подошвы на 50 мм, верхний – на 50-70 мм. Вертикальные прутки режутся исходя из толщины плиты, и располагаются в шахматном порядке.
• Для заливки бетона лучше пользоваться миксером, чтобы ее произвести в течение дня.

Дальше все по стандартной схеме: плита периодически увлажняется и укрывается от осадков. Когда раствор полностью высыхает, опалубка демонтируется, а плита обрабатывается гидроизоляционной смесью.
Построенный таким способом фундамент будет стоять, не боясь подтоплений и вспучивания грунтов. Это самый дорогостоящий вариант, но в данном случае – наиболее подходящий.
Свой дом требует и затрат, и правильного отношения к процессу строительства. В результате он будет радовать вас долгие годы.

Высокий уровень грунтовых вод и устройство фундамента ниже УГВ

Один из вариантов обустройства фундамента

Основная функция фундаментного основания – принять и распределить нагрузку сооружения. При решении вопроса о выборе типа фундамента учитывают особенности почв и уровень грунтовых вод или УГВ. Прочный фундамент при высоком уровне грунтовых вод на участке требует больших затрат на его устройство, и может доставлять много проблем.

На самом деле, очень часто застройщикам приходится сталкиваться с водами, залегающими достаточно близко к поверхности. Чаще всего эта проблема усугубляется присутствием глины в составе почвы.

В такой ситуации едва ли возможно устройство подвала, так как фундамент будет подвергаться значительному давлению сил, вызванных пучением грунта. Заложение оснований в условиях близко находящихся грунтовых водах потребует соблюдения определенных правил, способных максимально уменьшить воздействие этого неблагоприятного фактора.

Вредное влияние высокого УГВ

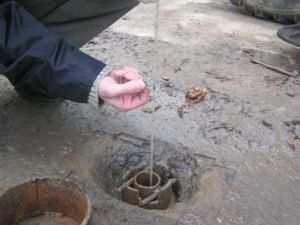

Скважина для определения уровня грунтовых вод

Поскольку основным составляющим любого фундамента является бетон, то следует рассмотреть вопрос вредного влияния вод на этот материал. Если говорить по существу, то разрушающее воздействие на бетон осуществляют не сами близко расположенные воды, а соли и прочие химические вещества, растворенные в ней. У строителей существует термин «цементная бацилла», которая разрыхляет застывший раствор и вызывает его расслоение. Очень часто можно зрительно оценить начавшееся разрушение основания: появление налета, пятен или затхлый запах.

Уже на этапе подготовки котлована возникают некоторые сложности: из-за поступающей воды размывается дно, существенно снижая несущую способность грунта. В этом случае, обустройство фундамента придется начинать с заложения дренажной системы и отведения вод. В противном случае, неизбежны деформации залитого основания и просадки.

Восходящая суффозия – это процесс вымывания минеральных соединений из грунта, который можно наблюдать на строительном участке с высоким показателем УГВ. Для того чтобы минимизировать опасное воздействие суффозии на фундамент здания, необходимы комплексные работы по осушению места застройки.

Есть еще один способ избежать воздействия опасных факторов – применение свайных технологий или сборных конструкций из блоков из железобетона. Минус их использования – увеличение расходов на закладку фундамента при близко расположенных водах.

Как самостоятельно определить УГВ

Самостоятельное определение уровня грунтовых вод

Выявить, какой уровень вод на участке можно, обратившись в соответствующие городские организации, но можно выполнить измерение своими силами. Для этого нужно осенью или весной произвести следующие измерения:

• подготовить яму с размерами: глубина – 3 метра, ширина – 1 метр;
• накрыть ее полиэтиленом для защиты от возможных осадков;
• спустя некоторое время произвести замер глубины набравшейся воды;
• при показателе глубины менее 2 метров, можно сделать вывод, что УГВ на участке умеренный и не требует дополнительных мероприятий при устройстве фундамента.

При показателе вод ниже двух метров, придется выбирать более надежный тип фундамента, выполнять устройство дренажной системы и производить гидроизоляционные работы.

Соотношение УПГ (уровень промерзания грунта) и УГВ

Снижение уровня грунтовых вод с помощью дренажной системы

В соответствии с требованиями СНиП: если показатель УГВ меньше УПГ, то нет необходимости принимать в расчет тип почвы. Фундамент в этом случае рассчитывается только на нагрузку возводимого дома.

Однако при возведении сооружения на почвах смешанного типа, песчаных, глинистых грунтах и супесях, и при обнаружении высокого уровня вод, основание закладывается на глубину ниже уровня промерзания. В такой ситуации устройство дренажной системы является обязательным.

Кроме того, дается поправка на УГВ: от 0,5 – 1,0 метра в большую сторону. Такое увеличение обусловлено установившейся практикой строительства. И она же исключает возможность устройства основания ленточного типа в силу его затратности.

При высоком показателе грунтовых вод необходимо учесть очень вероятное оседание слабых почв при выполнении дренирования.

Если возможны сезонные подтопления, предпочтительно использование железобетонных конструкций с заглублением свай ниже уровня предполагаемой эрозии.

Технология постройки фундамента

Конструктивные особенности фундамента при высоком уровне грунтовых вод

После подготовки котлована с учетом глубины залегания фундамента, строительная площадка, отведенная под его возведение, осушается и выравнивается. Для этого подготавливается ров глубиной в 0,3 метра и шириной в 0,2 метра с отступом от периметра в 0,5 метра. Эта канава будет служить для скапливания и дренирования. Устройство основания в грунтовых водах недопустимо ввиду размывания раствора, а, следовательно, и ослабления плиты. Далее выполняют следующие работы:

1. Грунт на участке уплотняется и выполняется бетонная подготовка. Укладывается слой бетона до 25 мм. Он выровняет плоскость и позволит начать работы по гидроизоляции.
2. После застывания раствора, его накрывают внахлест двойным слоем рулонных гидроизоляционных материалов (рубероид), которые затем крепят битумом.
3. Производится монтаж сетчатой арматуры под заливку. Толщина плиты может колебаться от 15 до 30 см, но, чем толще она будет, тем лучше фундамент будет выполнять свою непосредственную функцию.
4. По окончании заливки и полного отвердевания бетона, начинается процесс укладки блоков. После окончания этого процесса, получается своеобразный монолитный колодец.
5. Выполняется защита от воздействия близко расположенных грунтовых вод.

Рассмотренный выше тип устройства фундамента один из самых дорогих, но бесспорно, один из самых надежных.

Послойная защита фундамента

Способы изоляции фундамента при высоком УГВ

Существуют три типа послойной защиты оснований, которые успешно решают вопросы по защите от близко залегающих грунтовых вод:

1. Битумные мастики с добавками каучуковых и полимерных компонентов – дают возможность получить гладкий, влагонепроницаемый слой. Его часто применяют при строительстве частных домов с жилым подвальным помещением.
2. Смеси на основе цемента – по характеристикам ничем не отличаются от предыдущего типа. Они хорошо отвердевают, создавая влагостойкий слой. Однако в сравнении с мастикой, они менее пластичны и при вибрации могут подвергаться растрескиванию, и снижать характеристики.
3. Специальные битумные пленки или пленочная гидроизоляция. Ими поочередно в три слоя проклеивается весь фундамент.

Теперь рассмотрим, какой тип фундамента возможно делать при высоком показателе грунтовых вод.

Монолитная плита и свайное основание

Это вид сплошного основания, равномерно распределяющий вес всей строительной конструкции. Несмотря на хорошую устойчивость при смещениях грунта, имеет один весомый минус – высокая стоимость материалов и работ.

Это хорошее решение для регионов, где грунтовые воды расположены близко, или, если имеются плывуны. Для его устройства применяют различные типы свай: буронабивные, железобетонные и прочие.

Столбы ввинчиваются или забиваются в твердые слои почвы, а их наружная часть соединяется балками. В результате получается жесткая конструкция, способная переносить значительную нагрузку. Недостаток этого типа – невозможность строительства дома с подвальной частью.

Ленточный тип фундамента

Эскиз правильного обустройства фундаментного основания

Этот вид представляет собой железобетонную ленту, которую можно делать под несущие стены. При строительстве индивидуальных домов данный вид наиболее распространен.

Если делается такая опорная конструкция, то для его защиты производится устройство подушки из смеси гравия и песка. Однако следует принимать во внимание, что его можно делать только с хорошей внешней гидроизоляцией и, только если повышение уровня вод отмечается время от времени.

Фундамент на «плавающей» подушке

Какой вид лучше выбрать? При высоком уровне вод и в случае, если они находятся близко к поверхности, такой вид основания — самый надежный. При выборе такого типа фундаментного основания необходимо:

• выполнить монтаж дренажной системы;
• подготовить котлован/траншею нужных размеров;
• уплотнить дно при помощи виброплиты на высоту 40 сантиметров;
• если делать ленту над поверхностью, то высота ее будет определяться по месту строительства;
• выполнить устройство «плавающей» подушки. Песок в траншею засыпается послойно, с поэтапной утрамбовкой каждого. Высота готовой подушки должна быть не ниже 50 сантиметров;
• полученное основание выстлать водонепроницаемыми материалами;
• выполнить засыпку щебнем (до 20 см) и хорошо утрамбовать;
• поверх уложить слой рулонной гидроизоляции;
• из щитов или пиломатериалов собирать прочную опалубку. Бетон – тяжелая смесь, и если конструкцию не укрепить брусками и распорками, возможна ее деформация;
• выполнить армирование в два слоя с размерами ячеек 20х20, соблюдая отступы от подошвы и верха опалубочной конструкции примерно на 5 см;
• делать армирование ленты из той же арматуры. Для этого устраивается каркас из продольных прутков, перевязанных с поперечными элементами через 40 см;
• заливку бетона лучше делать при помощи миксера. Это позволит рабочим выполнить ее за один день;
• учесть требования по уходу за отвердевающей плитой, увлажнять или укрывать ее, не допуская пересыхания или размывания осадками;
• после окончательного застывания раствора, разобрать опалубку;
• обработать фундамент гидроизоляционной смесью.

Устройство сильного основания при высоком УГВ может обойтись застройщикам в несколько раз больше обычных фундаментов. Однако если отступать от требований при его возведении, на выходе можно получить некачественное основание, а затем и проблемы со всем домом.

Источники: http://fundamentprofi.ru/fundament-v-slozhnyix-usloviyax/vysokiy-uroven-gruntovyh-vod/58-ustroystvo-fundamenta-pri-ugv, http://idachi.ru/stroitelstvo-i-remont/fundament/fundament-pri-vysokom-urovne-gruntovyh-vod.html, http://fundamentclub.ru/ustrojstvo/fundament-pri-vysokom-urovne-gruntovyx-vod.html

1pofundamentu.ru

Фундамент при высоком уровне грунтовых вод: какой нужно делать

Один из вариантов обустройства фундамента

Основная функция фундаментного основания – принять и распределить нагрузку сооружения. При решении вопроса о выборе типа фундамента учитывают особенности почв и уровень грунтовых вод или УГВ. Прочный фундамент при высоком уровне грунтовых вод на участке требует больших затрат на его устройство, и может доставлять много проблем.

На самом деле, очень часто застройщикам приходится сталкиваться с водами, залегающими достаточно близко к поверхности. Чаще всего эта проблема усугубляется присутствием глины в составе почвы.

В такой ситуации едва ли возможно устройство подвала, так как фундамент будет подвергаться значительному давлению сил, вызванных пучением грунта. Заложение оснований в условиях близко находящихся грунтовых водах потребует соблюдения определенных правил, способных максимально уменьшить воздействие этого неблагоприятного фактора.

Вредное влияние высокого УГВ

Скважина для определения уровня грунтовых вод

Поскольку основным составляющим любого фундамента является бетон, то следует рассмотреть вопрос вредного влияния вод на этот материал. Если говорить по существу, то разрушающее воздействие на бетон осуществляют не сами близко расположенные воды, а соли и прочие химические вещества, растворенные в ней. У строителей существует термин «цементная бацилла», которая разрыхляет застывший раствор и вызывает его расслоение. Очень часто можно зрительно оценить начавшееся разрушение основания: появление налета, пятен или затхлый запах.

Уже на этапе подготовки котлована возникают некоторые сложности: из-за поступающей воды размывается дно, существенно снижая несущую способность грунта. В этом случае, обустройство фундамента придется начинать с заложения дренажной системы и отведения вод. В противном случае, неизбежны деформации залитого основания и просадки.

Восходящая суффозия – это процесс вымывания минеральных соединений из грунта, который можно наблюдать на строительном участке с высоким показателем УГВ. Для того чтобы минимизировать опасное воздействие суффозии на фундамент здания, необходимы комплексные работы по осушению места застройки.

Есть еще один способ избежать воздействия опасных факторов – применение свайных технологий или сборных конструкций из блоков из железобетона. Минус их использования – увеличение расходов на закладку фундамента при близко расположенных водах.

Как самостоятельно определить УГВ

Самостоятельное определение уровня грунтовых вод

Выявить, какой уровень вод на участке можно, обратившись в соответствующие городские организации, но можно выполнить измерение своими силами. Для этого нужно осенью или весной произвести следующие измерения:

• подготовить яму с размерами: глубина – 3 метра, ширина – 1 метр;
• накрыть ее полиэтиленом для защиты от возможных осадков;
• спустя некоторое время произвести замер глубины набравшейся воды;
• при показателе глубины менее 2 метров, можно сделать вывод, что УГВ на участке умеренный и не требует дополнительных мероприятий при устройстве фундамента.

При показателе вод ниже двух метров, придется выбирать более надежный тип фундамента, выполнять устройство дренажной системы и производить гидроизоляционные работы.

Соотношение УПГ (уровень промерзания грунта) и УГВ

Снижение уровня грунтовых вод с помощью дренажной системы

В соответствии с требованиями СНиП: если показатель УГВ меньше УПГ, то нет необходимости принимать в расчет тип почвы. Фундамент в этом случае рассчитывается только на нагрузку возводимого дома.

Однако при возведении сооружения на почвах смешанного типа, песчаных, глинистых грунтах и супесях, и при обнаружении высокого уровня вод, основание закладывается на глубину ниже уровня промерзания. В такой ситуации устройство дренажной системы является обязательным.

Кроме того, дается поправка на УГВ: от 0,5 – 1,0 метра в большую сторону. Такое увеличение обусловлено установившейся практикой строительства. И она же исключает возможность устройства основания ленточного типа в силу его затратности.

При высоком показателе грунтовых вод необходимо учесть очень вероятное оседание слабых почв при выполнении дренирования.

Если возможны сезонные подтопления, предпочтительно использование железобетонных конструкций с заглублением свай ниже уровня предполагаемой эрозии.

Технология постройки фундамента

Конструктивные особенности фундамента при высоком уровне грунтовых вод

После подготовки котлована с учетом глубины залегания фундамента, строительная площадка, отведенная под его возведение, осушается и выравнивается. Для этого подготавливается ров глубиной в 0,3 метра и шириной в 0,2 метра с отступом от периметра в 0,5 метра. Эта канава будет служить для скапливания и дренирования. Устройство основания в грунтовых водах недопустимо ввиду размывания раствора, а, следовательно, и ослабления плиты. Далее выполняют следующие работы:

1. Грунт на участке уплотняется и выполняется бетонная подготовка. Укладывается слой бетона до 25 мм. Он выровняет плоскость и позволит начать работы по гидроизоляции.
2. После застывания раствора, его накрывают внахлест двойным слоем рулонных гидроизоляционных материалов (рубероид), которые затем крепят битумом.
3. Производится монтаж сетчатой арматуры под заливку. Толщина плиты может колебаться от 15 до 30 см, но, чем толще она будет, тем лучше фундамент будет выполнять свою непосредственную функцию.
4. По окончании заливки и полного отвердевания бетона, начинается процесс укладки блоков. После окончания этого процесса, получается своеобразный монолитный колодец.
5. Выполняется защита от воздействия близко расположенных грунтовых вод.

Рассмотренный выше тип устройства фундамента один из самых дорогих, но бесспорно, один из самых надежных.

Послойная защита фундамента

Способы изоляции фундамента при высоком УГВ

Существуют три типа послойной защиты оснований, которые успешно решают вопросы по защите от близко залегающих грунтовых вод:

1. Битумные мастики с добавками каучуковых и полимерных компонентов – дают возможность получить гладкий, влагонепроницаемый слой. Его часто применяют при строительстве частных домов с жилым подвальным помещением.
2. Смеси на основе цемента – по характеристикам ничем не отличаются от предыдущего типа. Они хорошо отвердевают, создавая влагостойкий слой. Однако в сравнении с мастикой, они менее пластичны и при вибрации могут подвергаться растрескиванию, и снижать характеристики.
3. Специальные битумные пленки или пленочная гидроизоляция. Ими поочередно в три слоя проклеивается весь фундамент.

Теперь рассмотрим, какой тип фундамента возможно делать при высоком показателе грунтовых вод.

Монолитная плита и свайное основание

Это вид сплошного основания, равномерно распределяющий вес всей строительной конструкции. Несмотря на хорошую устойчивость при смещениях грунта, имеет один весомый минус – высокая стоимость материалов и работ.

Это хорошее решение для регионов, где грунтовые воды расположены близко, или, если имеются плывуны. Для его устройства применяют различные типы свай: буронабивные, железобетонные и прочие.

Столбы ввинчиваются или забиваются в твердые слои почвы, а их наружная часть соединяется балками. В результате получается жесткая конструкция, способная переносить значительную нагрузку. Недостаток этого типа – невозможность строительства дома с подвальной частью.

Ленточный тип фундамента

Эскиз правильного обустройства фундаментного основания

Этот вид представляет собой железобетонную ленту, которую можно делать под несущие стены. При строительстве индивидуальных домов данный вид наиболее распространен.

Если делается такая опорная конструкция, то для его защиты производится устройство подушки из смеси гравия и песка. Однако следует принимать во внимание, что его можно делать только с хорошей внешней гидроизоляцией и, только если повышение уровня вод отмечается время от времени.

Фундамент на «плавающей» подушке

Какой вид лучше выбрать? При высоком уровне вод и в случае, если они находятся близко к поверхности, такой вид основания – самый надежный. При выборе такого типа фундаментного основания необходимо:

• выполнить монтаж дренажной системы;
• подготовить котлован/траншею нужных размеров;
• уплотнить дно при помощи виброплиты на высоту 40 сантиметров;
• если делать ленту над поверхностью, то высота ее будет определяться по месту строительства;
• выполнить устройство «плавающей» подушки. Песок в траншею засыпается послойно, с поэтапной утрамбовкой каждого. Высота готовой подушки должна быть не ниже 50 сантиметров;
• полученное основание выстлать водонепроницаемыми материалами;
• выполнить засыпку щебнем (до 20 см) и хорошо утрамбовать;
• поверх уложить слой рулонной гидроизоляции;
• из щитов или пиломатериалов собирать прочную опалубку. Бетон – тяжелая смесь, и если конструкцию не укрепить брусками и распорками, возможна ее деформация;
• выполнить армирование в два слоя с размерами ячеек 20х20, соблюдая отступы от подошвы и верха опалубочной конструкции примерно на 5 см;
• делать армирование ленты из той же арматуры. Для этого устраивается каркас из продольных прутков, перевязанных с поперечными элементами через 40 см;
• заливку бетона лучше делать при помощи миксера. Это позволит рабочим выполнить ее за один день;
• учесть требования по уходу за отвердевающей плитой, увлажнять или укрывать ее, не допуская пересыхания или размывания осадками;
• после окончательного застывания раствора, разобрать опалубку;
• обработать фундамент гидроизоляционной смесью.

Устройство сильного основания при высоком УГВ может обойтись застройщикам в несколько раз больше обычных фундаментов. Однако если отступать от требований при его возведении, на выходе можно получить некачественное основание, а затем и проблемы со всем домом.



fundamentclub.ru
