Расчет прямоугольной фермы — Доктор Лом. Первая помощь при ремонте

Рисунок 293.1. Общая предварительная схема арочной галереи.

В целом, если изготовление ферм планируется из одного-двух типоразмеров профиля, то расчет такой прямоугольной фермы много времени не займет.

Сосредоточенными нагрузками для данных прямоугольных ферм будут опорные реакции для рассчитывавшихся ранее арочных ферм. Эти нагрузки Q будут приложены в узлах фермы, как показано на рисунке 554.1.б). Общая геометрия фермы показана на рисунке 554.1.а):

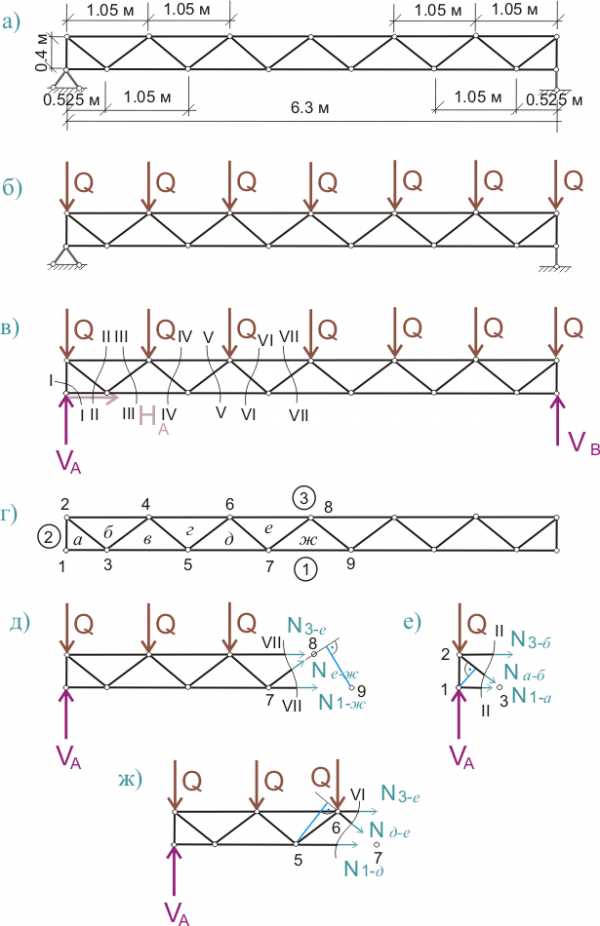

Рисунок 554.1. Общая геометрия и расчетные схемы для прямоугольной фермы.

Для упрощения расчетов длины всех пролетов между узлами в верхнем поясе приняты одинаковыми.

Определение усилий в стержнях фермы

Расчет ферм будет производиться методом сечений, основные положения которого изложены отдельно.

Когда мы рассчитывали арочные фермы, то выяснили, что опорные реакции у этих ферм могут быть разными в зависимости от рассматриваемого варианта снеговой нагрузки. Для дальнейших расчетов примем максимально возможное значение опорных реакций, тогда нагрузки на ферму от арочных ферм будут Q = 796.1 кг.

Кроме того на ферму будет действовать равномерно распределенная нагрузка от собственного веса фермы, к тому же изначально нам не известная, а это означает, что ферму следует дополнительно рассчитать на эту нагрузку. Однако с учетом того, что собственный вес фермы будет относительно небольшой, то для упрощения расчетов эту распределенную нагрузку от собственного веса можно условно привести к сосредоточенным в узлах фермы. Например, если ферма будет весить около 28 кг, то дополнительные сосредоточенные нагрузки составят 28/7 = 4 кг, тогда расчетные нагрузки составят:

Q = 796.1 + 4 ≈ 800 кг

Так как у нас симметричная ферма, к которой одинаковые нагрузки также приложены симметрично, то опорные реакции будут равны между собой и составят:

V_A = V_B = 7Q/2 = 7·800/2 = 2800  кгс

Значение горизонтальной составляющей опорной реакции на опоре А будет равно нулю, так как горизонтальных нагрузок в нашей расчетной схеме нет, поэтому горизонтальная составляющая реакции на опоре А показана на рисунке 554.1.в) бледно фиолетовым цветом.

Также на рисунке 554.1.в) показаны сечения, по которым можно рассчитать усилия во всех стержнях фермы с учетом симметричности фермы и нагрузок. Далее будет рассматриваться расчет только по 4 сечениям.

Маркировка, показанная на рисунке 554.1.г) означает, что у фермы есть:

Стержни нижнего пояса: 1-а, 1-в, 1-д, 1-ж;

Стержни верхнего пояса: 3-б, 3-г, 3-е;

Стойка: 2-а;

Раскосы: а-б, б-в, в-г, г-д, д-е, е-ж.

При необходимости для маркировки стержней, симметричных указанным, можно использовать апостроф ‘.

Если стоит задача рассчитать все стержни фермы, то лучше составить таблицу, в которую вносятся все стержни фермы. Затем в эту таблицу будут внесены результаты расчетов, в частности значения сжимающих или растягивающих напряжений.

Во всех сечениях, показанных на рисунке 554.1, силы N направлены так, что вызывают растяжения в рассматриваемых стержнях. Если по результатам расчетов усилие в рассматриваемом стержне будет отрицательным, то это означает, что в этом стержне будут действовать сжимающие нормальные напряжения.

Приступим к рассмотрению сечений.

сечение II-II (рис. 554.1.е)

Составим уравнение моментов относительно узла 3, это позволит определить усилие в стержне 3-б:

М₃ = V_Al — Ql + N_3-бh = 0;

N

где l — плечо действия силы Q и опорной реакции V_A, равное расстоянию от узла 1 до узла 3 по горизонтали, согласно принятой нами расчетной схемы l = 0.525 м; h — плечо действия силы N_3-a, равное высоте фермы, в данном случае h = 0.4м. Это означает, что в действительности общая высота фермы с учетом сечений верхнего и нижнего пояса будет немного больше, так как в данном случае высота — это расстояние между нейтральными осями верхнего и нижнего поясов.

Тогда:

N_3-б =(Ql — V_Al)/h = ((800 — 2800)0.525)/0.4 = — 2625 кг

Чтобы определить напряжения в стержне а-б составим уравнение моментов относительно узла 1:

N_a-б = 2625·0.4/0.318 = 3300.4 кг

В данном случае h’ — плечо приложения силы N_а-б — это высота прямоугольного треугольника. Плечо было определено следующим образом, сначала вычисляется значение угла а между стержнями 1-а и а-б.

tga = 0.4/0.525 = 0.762

где 0.4 и 0.525 — длины стержней — катетов прямоугольного треугольника.

a = 37.3°

тогда

h’ = 0.525sina = 0.525·0.606 = 0.318 м

Усилия в стержне 1-а будут равны нулю, в чем легко убедиться,составив уравнение моментов относительно узла 2:

М₂ =- N_1-а·0.4 = 0;

Проверим правильность вычислений, составив уравнения проекций сил на основные оси:

ΣQ_y = — Q₁

ΣQ_x = N_3-б + N_a-бсos37.3^o = -2625 + 3300.4·0.795 = 0.38 кг

Небольшая погрешность в вычислениях набежала из-за того, что вычисления ведутся с точностью до одного знака после запятой, а в значениях тригонометрических функций указываются только 3-4 знака после запятой. Но в данном случае большая точность и не нужна. В целом при таких нагрузках, на погрешность до 1 кг можно не обращать внимания.

сечение VII-VII (рис. 554.1.д)

Для определения усилий в стержне 1-ж составим уравнение моментов относительно узла 8:

М₈ = -Q(1.05 + 2.1 + 3.15) + 3.15V_A — 0.4N_1-ж = 0;

N_1-ж = (-6.3·800 + 3.15·2800)/0.4 = 9450 кг

Для определения усилий в стержне 3-е составим уравнение моментов относительно узла 7:

М₇ = -Q(0.525 + 1.575 + 2.625) + 2.625V_A + 0.4N_3-е = 0;

N_3-е = (800·4.725 — 2800·2.625)/0.4 = — 8925 кг (работает на сжатие)

Для определения усилий в стержне е-ж составим уравнение моментов относительно узла 9:

М₉ = -Q(1.575 + 2.625 + 3.675) + 3.675V_A + 0.4N_3-е + 0.636N_е-ж = 0;

N_е-ж = (800·7.875 — 2800·3.675 + 0.4·8925)/0.6363 = — 660 кг

Проверим правильность расчетов

ΣQ_х = N_3-е + N_1-ж + N_е-жcos37.3° =- 8925 + 9450 — 660·0.7955 = 0.012 кг

сечение VI-VI (рис. 554.1.ж)

Для определения усилий в стержне 1-д составим уравнение моментов относительно узла 6:

М₆ = -Q(1.05 + 2.1)+ 2.1V_A — 0.4N_1-д = 0;

N_1-д = (- 3.15·800 + 2.1·2800)/0.4 = 8400 кг

Для определения усилий в стержне д-е составим уравнение моментов относительно узла 5:

М₅ = 1.575(-Q + V_A)+ 0.4N_3-е + 0.6363N_д-е = 0;

N_д-е = (1.575(800 — 2800) + 0.4·8925)/0.6363 = 660 кг

Проверим правильность расчетов, определив проекции сил на ось х:

ΣQ_x = N_3-е + N_1-ж + N_д-еcos37.3° = -8925 + 8400 + 660·0.7955  = 0.06 кг;

сечение III-III

Усилия в стержне 3-б нам уже известны, поэтому для определения усилий в стержне б-в составим уравнение моментов относительно узла 5:

М₅ = -1.575Q + 1.575V_A — 0.4N_3-б + 0.6363N_б-в = 0;

N_б-в = (1.575(800 — 2800) + 0.4·2625)/0.6363 = -3300.4 кг

Усилие в стержне 1-в будет явно значительно меньше, чем в стержне 1-ж и потому в данном случае оно нас не интересует, так как мы планируем делать нижний пояс из трубы одного сечения. А чтобы определить правильность расчетов в данном случае определим проекции сил на ось у:

ΣQ_y = — Q₁ +V_A + N_б-вsin37.3^о = -800 +2800 — 3300.4·0.606 = 0.04 кг

Теперь у нас есть все основные данные для дальнейшего расчета

Подбор сечения

На первый взгляд самым загруженным является стержень нижнего пояса 1-ж, на который действует продольная растягивающая сила N_1-ж = 9450 кг. Однако напряжения в сжатом стержне 3-е в результате продольного изгиба могут быть даже больше, поэтому в первую очередь проверим прочность именно этого стержня по следующей формуле:

σ = N/φF ≤ R

где φ — коэффициент продольного изгиба, F — площадь сечения профиля, см, R — расчетное сопротивление материала профиля. Если расчетное сопротивление стали зараннее не известно, то для надежности рекомендуется принимать одно из минимальных R = 2300 кг/см².

Расчет сжатых стержней ничем не отличается от расчета колонн, поэтому далее приводятся только основные этапы расчета без подробных пояснений.

по таблице 1 (см. ссылку выше) определяем значение μ = 1, это значение будет наиболее оптимальным с учетом рекомендаций нормативных документов, в частности СНиП II-23-81*(1990) «Стальные конструкции», а также того, что основные нагрузки к ферме приложены именно в узлах.

Предварительно определим площадь сечения профиля. Для растянутого стержня 1-ж эта площадь составит:

F = N/R = 9450/2300 = 4.11 см²

По сортаменту для прямоугольных профильных труб этому требованию удовлетворяет труба сечением 50х30х3 мм, площадь сечения такой трубы составит F = 4.21 см², минимальный радиус инерции i = 1.16 см. Проверим, подходит ли эта труба для сжатого верхнего пояса фермы, так как делать пояса из труб разного сечения — дополнительное усложнение технологии, мало оправданное при таких малых объемах работ, всего-то нужно сделать 2 фермы.

При радиусе инерции i = 1.14 см, значение коэффициента гибкости составит

λ = μl/i = 1·105/1.16 = 90.5 ≈ 90

тогда по таблице 2 коэффициент изгиба φ = 0.629 (определяется интерполяцией значений 2050 и 2450)

8925/(0.629·4.21) = 3368 кгс/см² >> R = 2300 кгс/см²;

Как видим, такое значение напряжений значительно больше допустимого. Если для изготовления поясов использовать трубу 50х40х3 мм, имеющую площадь сечения 4.81 см и минимальный радиус инерции i = 1.54 см, то результат расчетов будет следующим:

λ = 1·105/1.54 = 68.2 ≈ 68

φ = 0.77

8925/(0.77·4.81) = 2409 кгс/см² > R = 2300 кгс/см²;

Как видим и такой трубы для обеспечения прочности не достаточно. Ну а дальше возможны разные варианты, можно для изготовления поясов использовать трубу 50х40х3.5 мм с площадью сечения 5.49 см², которая явно обеспечит требуемый запас прочности, можно рассматривать и другие варианты, но мы остановимся на этом.

Теперь нужно проверить максимально допустимую гибкость для растянутого пояса из плоскости фермы. Согласно СНиП II-23-81* «Стальные конструкции» эта гибкость для растянутых элементов ферм не должна превышать 400. Соответственно трубы при изготовлении нужно располагать так, чтобы 50 — это была ширина трубы, а не высота, тогда при радиусе i = 1.81 см гибкость нижнего пояса составит:

λ = 1·630/1.81 = 348

Это требование нами соблюдено, можно переходить к расчету раскосов и стоек. Наиболее нагруженным раскосом будет сжатый стержень б-в. Его расчетная длина составит:

l = 0.525/cos37.3° = 0,525/0.7954 = 0.66 м или 66 см

Для соседнего растянутого раскоса, при заданном расчетном сопротивлении для обеспечения прочности потребуется труба сечением не менее

F = N/R = 3300.4/2300 = 1.43 см²

Для сжатого раскоса с учетом возможного продольного изгиба сечение должно быть больше, насколько именно — неизвестно, но мы теперь ученые и потому сразу примем трубу с хорошим запасом по площади сечения.

Для начала проверим квадратную трубу 25х25х2.5 мм, имеющую сечение 2.14 см², радиус инерции i = (1.77/2.14)1/2 = 0.91 см. Тогда:

λ = 1·66/0.91 = 72.6

φ = 0.74

3300.4/(0.74·2.14) = 2084 кгс/см² < R = 2300 кгс/см²;

Данная труба удовлетворяет требованиям и даже с некоторым запасом. Осталось выяснить какова будет примерно общая масса фермы:

m = 1.41(0.66·12 + 0.4·2) + 4.31·6.3·2 = 66.6 кг

Это в 2 раза больше, чем мы предположили вначале, но в целом общее увеличение нагрузки с учетом собственного веса фермы будет очень незначительным, около 0.6%.

Тем не менее поиск оптимального варианта можно продолжать, в данной статье остановимся на том, что есть.

Все необходимые условия по прочности и устойчивости нами соблюдены, но при этом никто не запрещает использовать для изготовления ферм профили большего сечения.

Осталось рассчитать длины и катеты сварных швов, но это уже отдельная тема.

doctorlom.com

Расчет деревянной фермы для крыши

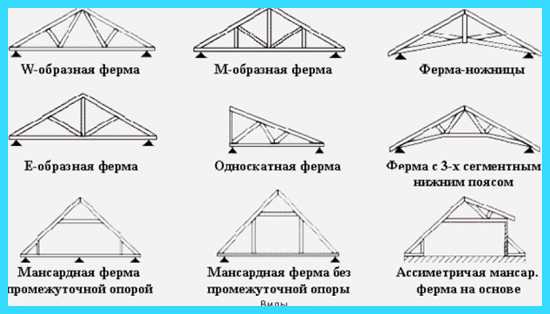

Треугольные деревянные фермы простой конструкции  можно увидеть на изображениях старорусских жилищ. Эта несущая конструкция  отвечает за скат крыши и его поддержание. Шли годы, с появлением более точных измерительных приборов и способов обработки дерева конструкция фермы начала преображаться. Уже в 18 веке при строительстве зодчие использовали специальные расчеты, которые позволяли не только создать ровную и пропорциональную ферму, но и правильно распределить нагрузку. Современные строительные материалы и станки позволяют с точностью до миллиметра изготовить детали будущей треугольной фермы.  При самостоятельном строительстве необходимо правильно рассчитать все основные углы и детали. Для таких подсчетов  предназначен специальный строительный калькулятор, который после проведенных автоматических расчетов выдаст вам не только общий чертеж фермы в масштабе, но и чертежи всех необходимых деревянных стоек с размерами и количеством в штуках.

Чтобы воспользоваться калькулятором, нажмите на картинку ниже:

Как правильно использовать калькулятор

Чтобы правильно использовать калькулятор, необходимо заранее просчитать длину и высоту будущей фермы.  Угол скоса крыши играет немаловажную роль при строительстве фермы. Стоит отметить, что некоторые пользователи измеряют высоту навскидку, и тем самым совершают ошибку.

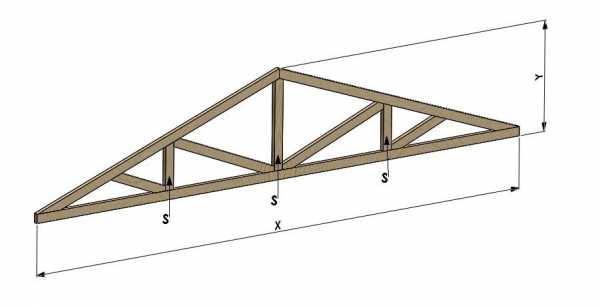

Для точного расчета калькулятор имеет несколько полей:

1. Масштаб чертежа

Масштаб важен для вывода конечного чертежа. Именно это поле отвечает за то, в каком масштабе готовый чертеж предстанет перед пользователем.

2. Длина и высота фермы

Как и большинство программ для проектирования, калькулятор использует в одной плоскости только две координаты. В данном случае, нам необходимо указать координаты Х и Y. Стоит отметить, что за начало координат берется точка 0, следовательно, необходимо указать максимальную высоту и полную длину  будущего сооружения.

3. Ширина и толщина бруса

В этой строчке указывается тип материала, из которого будет выполнена ферма.  Указывается ширина и толщина  бруса в мм.

4. Количество стоек

В этом пункте требуется указать количество опор, которые будут равномерно расположены по всей длине фермы. Основной функцией подпорок является рассредоточение нагрузки, которая возникает под действием различных сил на крышу. Как правило, для многоэтажных строений и строений, которые заведомо будут постоянно подвергаться нагрузке, эту цифру рассчитывают профессионалы, однако даже для четырехэтажного этажного дома лучшим расположением опоры будет одна опора через каждый метр.

После ввода данных необходимо нажать кнопку «Рассчитать», и, если вам необходим чертеж, поставить галочку в соответствующем пункте. Чертеж можно распечатать или же сохранить в различных форматах.

Похожие записи

stroimmaster.ru

Расчет арочной фермы онлайн калькулятор. Главные пункты расчетов металлических ферм

Имеется открытая площадка размерами 10х5 м возле дома и эту площадку хочется сделать закрытой, чтобы летом можно было пить чай на улице, не взирая на погодные условия, точнее взирая, но из-под надежного навеса, а еще чтобы можно было поставить машину под навес, сэкономив на гараже, да и вообще чтобы была защита от солнечного зноя в летний день. Вот только 10 метров — пролет большой и балку для такого пролета подобрать трудно, да и слишком массивной будет эта самая балка — скучно и вообще напоминает заводской цех. В таких случаях оптимальный вариант — сделать вместо балок фермы, а потом уже по фермам кидать обрешетку и делать кровлю. Само собой форма фермы может быть любой, но далее будет рассматриваться расчет треугольной фермы, как наиболее простой вариант. Проблемы расчета колонн для подобного навеса рассматриваются отдельно, расчет двух ферм с параллельными поясами или ригелей, на которые будут опирать фермы, здесь также не приводится.

Пока предполагается, что фермы будут располагаться с шагом 1 метр, а нагрузка на ферму от обрешетки будет передаваться только в узлах фермы. Кровельным материалом будет служить профнастил. Высота фермы может быть теоретически любой, вот только если это навес, примыкающий к основному зданию, то главным ограничителем будет форма кровли, если здание одноэтажное, или окна второго этажа, если этажей больше, но в любом случае сделать высоту фермы больше 1 м вряд ли получится, а с учетом того, что надо делать еще и ригеля между колоннами, то и 0.8 м не всегда выйдет (тем не менее примем эту цифру для расчетов). На основании этих предположений уже можно конструировать ферму:

Рисунок 272.1. Общая предварительная схема навеса по фермам.

На рисунке 272.1 голубым цветом показаны балки обрешетки, синим цветом — ферма, которую следует рассчитать, фиолетовым цветом — балки или фермы, на которые опираются колонны, изменение цвета от светло-голубого к темно-фиолетовому в данном случае показывает увеличение расчетной нагрузки, а значит для для более темных конструкций потребуются более мощные профили. Фермы на рисунке 272.1 показаны темно-зеленым цветом из-за совершенно иного характера нагрузки. Таким образом расчет всех элементов конструкции по отдельности, как то:

Балок обрешетки (балки обрешетки можно рассматривать как многопролетные балки , если длина балок будет около 5 м, если балки будут делаться длиной около 1 м, т.е. между фермами, тогда это обычные однопролетные балки на шарнирных опорах)

Ферм кровли (достаточно определить нормальные напряжения в поперечных сечениях стержней, о чем речь ниже)

Балок или ферм под фермами кровли (рассчитываются как однопролетные балки или фермы)

никаких особых проблем не представляет. Однако целью данной статьи является показать пример расчета именно треугольной фермы, этим мы и займемся. На рисунке 272.1 можно рассмотреть 6 треугольных ферм, при этом на крайние (переднюю и заднюю) фермы нагрузка будет в 2 раза меньше, чем на остальные фермы. Это означает, что эти две фермы если есть стойкое желание сэкономить на материалах, следует рассчитывать отдельно. Однако из эстетических и технологических соображений лучше все фермы сделать одинаковыми, а это значит, что достаточно рассчитать все лишь одну ферму (показана на рис.272.1 синим цветом). В данном случае ферма будет консольной, т.е. опоры фермы будут располагаться не на концах фермы, а в узлах, показанных на рисунке 272.2. Такая расчетная схема позволяет более равномерно распределить нагрузки, а значит, и использовать для изготовления ферм профили меньшего сечения. Для изготовления ферм планируется использовать квадратные профильные трубы одного типа, а подобрать требуемое сечение профильной трубы поможет дальнейший расчет.

Если балки обрешетки будут опираться сверху на узлы ферм, то нагрузку от навеса из профнастила и снега лежащего на этом профнастиле, можно считать сосредоточенной, приложенной в узлах фермы. Стержни фермы будут свариваться между собой, при этом стержни верхнего пояса скорее всего будут неразрезными длиной примерно 5.06 м. Однако будем считать, что все узлы фермы — шарнирные. Эти уточнения могут показаться незначительной мелочью, однако позволяют максимально ускорить и упростить расчет , по причинам, изложенным в другой статье. Единственное, что нам осталось определить для дальнейших расчетов, сосредоточенную нагрузку, но и это сделать не сложно, если профнастил или балки обрешетки уже рассчитаны. При расчете профнастила мы выяснили, что листы профнастила длиной 5.1-5.3 м представляют собой многопролетную неразрезную балку с консолью. Это означает, что опорные реакции для такой балки и соответственно нагрузки для нашей фермы будут не одинаковыми, однако изменения опорных реакций для 5 пролетной балки будут не такими уж и значительными и для упрощения расчетов можно считать, что нагрузка от снега, профнастила и обрешетки будет передаваться равномерно, как в случае с однопролетными балками. Такое допущение приведет только к небольшому запасу по прочности. В итоге мы получаем следующую расчетную схему для нашей фермы:

Рисунок 272.2 . Расчетная схема для треугольной фермы.

На рисунке 272.2 а) представлена общая расчетная схема нашей фермы, расчетная нагрузка составляет Q = 190 кг , что вытекает из расчетной снеговой нагрузки 180 кг/м 2 , веса профнастила и возможного веса балки обрешетки. На рисунке 272.2 б) показаны сечения, благодаря которым можно рассчитать усилия во всех стержнях фермы с учетом того что ферма и нагрузка на ферму является симметричной и значит достаточно рассчитывать не все стержни фермы, а чуть больше половины. А чтобы не запутаться во многочисленных стержнях при расчете, стержни и узлы ферм принято маркировать. Маркировка, показанная на рис.272.2 в) означает, что у фермы есть:

Стержни нижнего пояса: 1-а, 1-в, 1-д, 1-ж, 1-и;

Стержни верхнего пояса: 2-а, 3-б, 4-г, 5-е, 6-з;

Раскосы: а-б, б-в, в-г, г-д, д-е, е-ж, ж-з, з-и.

Если будет рассчитываться каждый стержень фермы, то желательно составить таблицу, в которую следует внести все стержни. Затем в эту таблицу будет удобно вносить полученное значение сжимающих или растягивающих напряжений.

Ну а сам расчет никаких особенных сложностей не представляет, если ферма будет свариваться из 1-2 видов профилей замкнутого сечения. Например, весь расчет фермы можно свести к тому, чтобы рассчитать усилия в стержнях 1-и, 6-з и з-и. Для этого достаточно рассмотреть продольные силы, возникающие при отсечении части фермы по линии IX-IX (рис. 272.2 г).

Но оставим сладкое на третье, и посмотрим как это делается на более простых примерах, для этого рассмотрим

сечение I-I (рис. 272.2.1 д)

Если указанным образом отсечь лишнюю часть фермы, то нужно определить усилия только в двух стержнях фермы. Для этого используются уравнения статического равновесия. Так как в узлах фермы шарниры, то и значение изгибающих моментов в узлах фермы равно нулю, а кроме того, исходя из тех же условий статического равновесия сумма всех сил относительно оси х или оси у также равна нулю. Это позволяет составить как минимум три уравнения статического равновесия (два уравнения для сил и одно для моментов), но в принципе уравнений моментов может быть столько же сколько узлов в ферме и даже больше, если использовать точки Риттера. А это такие точки в которых пересекаются две из рассматриваемых сил и при сложной геометрии фермы точки Риттера не всегда совпадают с узлами фермы. Тем не менее в данном случае у нас геометрия достаточно простая (до сложной геометрии мы еще успеем добраться) и потому для определения усилий в стержнях достаточно имеющихся узлов фермы. Но при этом опять же из соображений простоты расчета обычно выбираются такие точки, уравнение моментов относительно которой позволяет сразу определить неизвестное усилие, не доводя дело до решения системы из 3 уравнений.

Выглядит это примерно так. Если составить уравн

repairs-gid.ru

Строительные калькуляторы: расчёт строительных материалов онлайн

Быстрый расчёт объемов стройматериалов!

Поможем точно рассчитать параметры строительных конструкций!

Программа для лестниц поможет оценить удобство конструкции, определить ее безопасность, представить сооружение в просторах помещения. Больше о калькуляторах лестниц тут.

Порядок работы:

• выбираете конструкцию;
• указываете ширину и высоту проема, размеры ступеней и лестницы, мм;
• учитываете конструктивные особенности, отмечаете галочками;
• нажимаете кнопку: Рассчитать.

Через секунду на странице подводятся итоги. В случае отклонений от удобства или безопасности, предлагаются варианты решений. Дополнительные фишки: возможность распечатать результат, визуально оценить конструкцию в режиме 3D, подробные чертежи, необходимые для строительства, расчет стройматериалов и строительных конструкций.

Посетители Перпендикуляра имеют возможность использовать наши онлайн калькуляторы стройматериалов бесплатно.

Нахождение объемов

Строительные расчеты размеров траншеи, котлована, колодца помогут оценить фронт деятельности, определить стоимость услуги и оценить варианты удешевления.

• В приведенную форму необходимо ввести размеры и указать расценки в удобной валюте, используемой для региона. Калькулятор материалов для ремонта или стройки подводит итог, в котором, кроме объемов, площади подробно описана полная стоимость работы.
• Полученный результат можно использовать как для определения объема грунта, который потребуется удалить, так и для подбора экономически целесообразного варианта выполнения работы.
• Определение площади, объема труб, цистерны, цилиндра, размеров земельного участка пригодятся ежедневно для решения жизненных задач.
• Программа определения количества щебня, песка или грунта на основании геометрических размеров кучи потребуется для вычисления объемов, оценки имеющихся в распоряжении хозяина ресурсов.

Как рассчитать материалы для строительных работ

• Специальные программы помогут определить параметр конструкций при изготовлении фундамента, теплицы, полового покрытия. Точность результата зависит от правильности замера и введенных размеры в мм. Замеры выполняются согласно приведенным на сайте чертежам. Калькулятор расхода стройматериалов выдает результат в виде данных о необходимом количестве, приводит общие советы по изготовлению.
• В отношении фундамента — это сроки застывания, по теплицам приводятся рекомендации о создании хорошей теплоизоляции, параметры кровли пересекаются с данными по выбору угла наклона. Приводится величина объема полученного мансардного помещения.
• С помощью имеющихся на сайте инструментов, посетители Перпендикуляра.pro за считанные секунды могут получить дельные советы и точные данные. Все, что требуется от вас — правильно по чертежу выполнить замеры, ввести их в ячейки программы. Из специальных приспособлений достаточно одной рулетки.

perpendicular.pro

Конструкция арочной фермы для навеса – таблица расчета для чайников, онлайн-калькулятор, изготовление обрешетки, проект навеса 6 на 6 из профильной трубы, поликарбоната, металлических конструкций – эскиз, чертеж

Проекты металлического навеса из профильной трубы и поликарбоната, их эскизы и чертежи

Перед созданием навеса арочной формы своими руками делается чертеж и расчет всех элементов и узлов крепления.

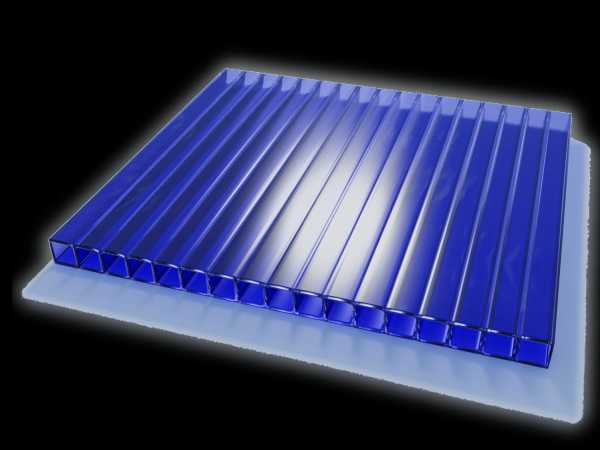

Арочный навес из поликарбоната

Чертеж и проект помогут решить вопросы относительно номенклатуры и количества приобретаемых строительных материалов, интерьера и экстерьера металлической конструкции и дизайна всего участка.

Чертеж навеса из поликарбоната

Поэтому содержание проекта представляет собой:

• Расчет прочности опор и ферм;

• Расчет сопротивления крыши ветровой нагрузке;

• Расчет нагрузки на кровлю в виде снега;

• Эскизы и общие чертежи металлического навеса арочной формы;

• Чертежи основных элементов с их габаритами;

• Проектно-сметная документация с расчетом количества и стоимости стройматериалов.

Основа конструкции металлического навеса по чертежу — стропильная ферма. Расчет формы, толщины, сечения и расположение откосов фермы сложен. Главные элементы фермы — пояса верхнего и нижнего вида, образующие пространственный контур. Сборка арочной фермы для навеса производится по арочным балкам. Особенность арочной фермы — минимизация изгибающих моментов в конструктивных поперечных сечениях. При этом материал арочной конструкции сжимается. Поэтому производимые чертеж и расчеты осуществляются по упрощенной схеме, где кровельная нагрузка, нагрузка крепежной обрешетки и снежной массы равномерно распределяются всей площади.

Проект навеса из поликарбоната

Проект навеса и его чертеж включают в себя следующие расчеты:

• Реакция горизонтальных и вертикальных опор, напряжение в поперечных направлениях, что повлияет на подбор сечения несущего профиля;

• Кровельные снеговые и ветровые нагрузки;

Районирование территории РФ по расчетному значению веса снегового покрова

• Сечение внецентренно сжатой колонны.

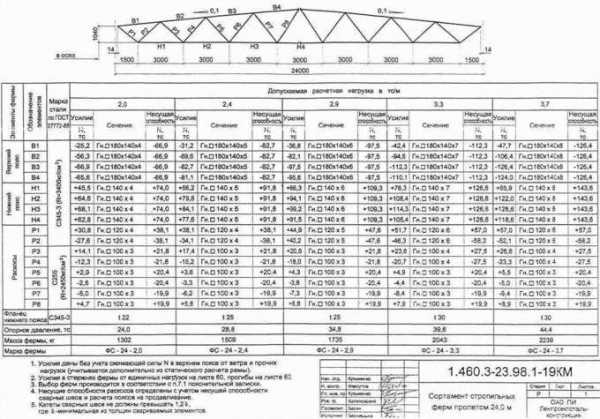

Таблица расчета арочной фермы

Ферма – это основа всего покрытия. Для ее установки потребуются прямые стержни, соединяемые в шарнирных или жестких узлах.

Установка арочной фермы

Ферма включает в себя пояса верхнего и нижнего вида, стойки и раскосы. В зависимости от оказываемых нагрузок на все элементы арочной фермы выбирается материал для нее. Нагрузки на сооружение определяются в соответствии с требованиями СНиП. Для чего выбирается схема строения, где указываются контуры поясов фермы. Схема зависит от того функции навеса, его крыши и ее угла размещения.

Таблица расчета арочной фермы

После определяются размеры фермы. Ее высота фермы зависит от кровельного материала и вида фермы — стационарная или передвижная. Ее длина – по желанию. При пролетах между стойками от 36 м рассчитывается строительный подъем — обратный изгиб фермы от ощущаемых нагрузок. После рассчитываются размеры панелей, которые зависят от промежутка между элементами, распределяющими нагрузку на конструкцию фермы. От этого зависит расстояние между узлами. Совпадение обоих показателей обязательно.

Строительный подъем арочной фермы

У арочной фермы направляющим является нижний пояс, выполненный в виде дуги. Профили соединяются ребрами жесткости. Радиус арки может быть любым и зависит от природных условий расположения фермы и ее высоты. От несущей способности конструкции фермы зависит ее качество. Чем выше ферма, тем меньшее снега будет задерживаться. Количество ребер жесткости помогает противостоять нагрузкам. Все детали навеса лучше сварить.

Количество ребер жесткости арочной фермы

Для начала рассчитывается коэффициент μ для каждого пролета пояса верхнего вида — переходящая нагрузка снежной массы на земле на его нагрузку на конструкцию. Для чего нужно знать угол наклона касательных. С каждым пролетом радиус угла становится меньше. Для вычисления нагрузки используются показатели Q — нагрузка от снега на 1-вый узел фермы, и l — длина стержней из металла. Для этого вычисляется cos угла расположения перекрытия.

Таблица общей нагрузки арочной фермы на почву

Нагрузка вычисляется по формуле — произведение l и μ и 180. Соединив все показатели вместе, рассчитывается общая нагрузка арочной фермы на почву и подбираются материалы и их габариты.

Изготовление обрешетки из профильной трубы и покрытие фермы поликарбонатом

Фермы из профильной трубы долговечны, прочны и экономичны. Профильная труба — профиль из металла, прокатанный и обработанный с помощью станков.

Профильные трубы

По типу сечения они классифицируются на профили овального, прямоугольного и квадратного сечений. Фермы из профильной трубы арочного типа обладают высокой прочностью, длительным сроком их эксплуатации, возможностью сооружения сложных конструкций, доступной стоимостью, небольшим весом, устойчивостью к деформациям и повреждениям, влаге и ржавчине и возможностью их отделки полимерными красками.

Разновидность профильных труб

Для сборки или крепежа элементов используются спаренные уголки. Конструируя верхний пояс, используют 2 тавровых уголка различной длины.

Уголки стыкуются сторонами с меньшим размером. Нижний пояс соединяется уголками с равными сторонами. Соединяя большие и длинные фермы используют накладные пластины.

Стыкование тавровых уголков

Парные швеллеры распределяют нагрузку равномерно. Раскосы монтируются под углом 45, а стойки — под 90.

Схема монтирования раскосов и стоек

После сборки приступают к сварочным работам, после чего каждый шов зачищается. Завершающий этап — обработка антикоррозийными растворами и краской.

Зачистка сварного шва

На готовую ферму устанавливаются листы поликарбоната — полупрозрачного пластика, который способен защитить от погодных осадков. При этом учитывается толщина и форма используемого листа. При большом радиусе изгиба используются сотовый поликарбонат от 8 до 10 мм в толщину. При малом радиусе — монолитный волновой до 6 мм.

Сотовый поликарбонат

Монолитный волновой поликарбонат

Фермы из профильной трубы предназначены для придания всей конструкции навеса жесткости и соединения стоек воедино. Образованные арки — основа для крепления поликарбоната. Рекомендуется использовать такие же уголки, как и при изготовлении ферм. Должна быть предусмотрена резиновая подложка, чтобы материал не контактировал напрямую с элементами из стали, что сохранит от быстрого износа козырька.

Смонтированная ферма под поликарбонат

Для установки стоек навеса делается столбчатое основание, чьи габариты на 5-7 см превышают размеров опоры. Для защиты от воды и влаги основание покрывается рубероидом. В процессе заливки фундамента производится установка крепежных штырей.

После монтажа навеса из поликарбоната производится крепление фермы, которая соединяет все элементы навеса в общий каркас. Нарезая и устанавливая листы поликарбоната:

• Используют термошайбы, компенсирующие расширение пластика от высоких температур.

Монтаж поликарбоната с помощью термошайб

• Осуществляется обработка торцов сотового поликарбоната паропроницаемой лентой.

Обработка торцов сотового поликарбоната паропроницаемой лентой

• Наружная сторона должна остаться в заводской упаковке для ее защиты от выцветания.

• Расположение ребер жесткости по дуге. При использовании монолитного волнового поликарбоната направление изгибов совпадает с арками.

Установка поликарбоната по ребрам жесткости

Конструкция арочной фермы для навеса – таблица расчета для чайников, онлайн-калькулятор, изготовление обрешетки, проект навеса 6 на 6 из профильной трубы, поликарбоната, металлических конструкций – эскиз, чертеж

navesimoskva.ru
