Трехслойные панели – Панели Стеновые Трехслойные Железобетонные: Характеристики

Трехслойные стеновые панели для стен: размеры

Трехслойные панели – Панели Стеновые Трехслойные Железобетонные: ХарактеристикиТрехслойные стеновые панели применяются при строительстве многоэтажных жилых домов, коттеджей и промышленных объектов.

Изготавливаются в заводских условиях из трех плит, которые соединяются между собой арматурным каркасом.

В свободное пространство укладывается теплосберегающий материал. Выпуск таких панелей позволил ускорить и оптимизировать процесс ведения строительства.

Рассмотрим виды железобетонных плит и их характеристики, достоинства и недостатки, нормативные требования к производству.

Особенности панелей

В зависимости от конструктивных особенностей железобетонные стеновые панели делятся на виды:

ВидыХарактеристики
1ОднослойныеИзготавливают из бетона на пористых заполнителях: пенобетон, газобетон, зольный гравий. Заполнителями служат керамзит, шлак, и т.д. Наружная сторона покрыта облицовочным слоем толщиной 2—4 мм для защиты панели от воздействия влаги и других атмосферных воздействий. Внутреннюю часть штукатурят.
2ДвухслойныеПроизводят из двух слоев: наружного и утепляющего. На внутренней стороне плиты закрепляют утеплительный материал, покрывают его цементным раствором. Устанавливают конструкцию теплосберегающей стороной вовнутрь.
3ТрехслойныеИзготавливаются в виде сэндвича из двух наружных плит и утеплителя между ними. Обладают повышенными свойствами сохранять тепло и не пропускать уличный шум.

Трехслойные панели – Панели Стеновые Трехслойные Железобетонные: ХарактеристикиВ зависимости от своих конструктивных особенностей панели по-разному принимают и распределяют приходящиеся на них нагрузки.

В зависимости от устойчивости к нагрузкам делятся:

Вид в зависимости от устойчивости к нагрузкамХарактеристикиМатериалы изготовления
НесущиеПринимают и распределяют нагрузки от своей массы, перекрытий, отделочных материалов.Блоки от мелких до крупных. Внутренние панели изготавливают пустотелыми, сплошными, часто ребристыми или с ребрами, расположенными по контуру плиты.
СамонесущиеПринимают нагрузки своего веса и ветровые воздействия и переносят их на каркасную часть постройки.Крупные панели.
НавесныеВыдерживают в пределах одного этажа ветровые нагрузки и собственную силу тяжести.Многослойные легкие энергоэффективные материалы. Служат в качестве ограждающей конструкции.

В качестве утеплителя служит минеральная вата, стекловолокно и др. пожаробезопасные материалы.

Наружный слой изготавливают в зависимости от требований к эксплуатационным, защитным, декоративным свойствам.

Он может быть отделан бетоном, плиткой, природным камнем, присыпан декоративным щебнем или окрашен фасадной краской.

Для монтажа стен и перекрытий в отапливаемых домостроениях применяют многослойные стеновые панели, в конструкцию которых входит: наружный защитно — отделочный, теплосберегающий и несущий слои.

Требования к стеновым панелям

Трехслойные панели – Панели Стеновые Трехслойные Железобетонные: ХарактеристикиСтеновые панели проходят строгий контроль качества и соответствования требованиям

Панели стеновые, применяемые в строительстве, должны соответствовать требованиям нормативных документов:

  • строгое соответствие размеров и геометрических форм;
  • высокие показатели по теплосбережению и шумоизоляции;
  • высокая прочность, небольшой удельный вес;
  • огнестойкость;
  • качественное армирование, все места пересечений арматуры должны быть скреплены между собой при помощи сварки;
  • качество выполнения стыковочных соединений;
  • устойчивость к атмосферным и механическим воздействиям;
  • экономичность.

Высокая устойчивость железобетонных стеновых панелей обеспечивается при их соединении между собой и с перекрытиями. Сами по себе ЖБИ панели недостаточно устойчивы за счет своей формы: большая длина, ширина и малая толщина.

Недостатки

К недостаткам железобетонных плит можно отнести то, что за счет большого веса и размеров приходится привлекать специальную технику при транспортировке и монтаже блоков.

Как отличить качественные ЖБИ

Не имея специального оборудования, качество используемого при изготовлении бетона определить не получится. Но есть несколько секретов, как визуально попытаться установить качество стеновой панели.Трехслойные панели – Панели Стеновые Трехслойные Железобетонные: Характеристики

Марку бетона можно определить по цвету:

Марка бетонаЦвет
1М 100Серый.
2М 200Серый.
3М 300Серо—голубой, синий.
4М 400Синий, сине—зеленый.
5Пористая смесь бетона с пескомЖелтоватого или коричневатого оттенка

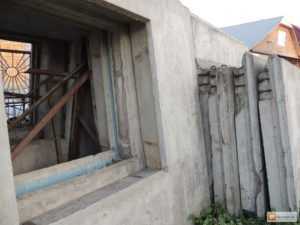

Трехслойные панели – Панели Стеновые Трехслойные Железобетонные: ХарактеристикиЕсли при внешнем осмотре видны дефекты и тонкая арматура, то скорее всего, плита плохого качества

Поверхность плиты должна быть без трещин, сколов, и других дефектов. Арматура не должна выступать из бетонной плиты.

По ГОСТу петли изготавливаются из металла толщиной более 10 мм.

Если видите, что петли выполнены из тонкого металла, можно предполагать, что на внутреннем армировании тоже сэкономили.

Если при осмотре выявили хоть один из описанных недостатков, такие стеновые панели лучше не покупать. Сэкономив на материале, потеряете на том, что постройка прослужит намного меньше и будет нуждаться в выполнении частых ремонтных работ.

Маркировка панелей

Трехслойные панели – Панели Стеновые Трехслойные Железобетонные: ХарактеристикиКаждая стеновая панель промаркирована, что позволяет узнать ее характеристики

ЖБИ обязательно должны быть промаркированы буквами и цифрами, написанными через тире.

Первая группа символов указывает на назначение и габаритные размеры конструкции. Пример маркировки ПСТ 700—350—25, где длина 700 см, ширина 350 см, толщина 25 см.

Далее указывают класс и тип бетона, используемого при производстве: Я — ячеистый, Т — тяжелый, Л — легкий.

Последняя часть маркировки указывает на дополнительные параметры:

  • устойчивость к сейсмическим колебаниям грунта больше 7 баллов обозначают буквой C;
  • возможность эксплуатации при температуре ниже, чем 40 градусов, буквой М;
  • проницаемость: нормальная — Н, пониженная — П, очень низкая — О.

Также в маркировке указаны следующие параметры:

  1. Форма, конфигурация торцевых сторон.
  2. Расположение и размеры дверных и оконных проемов.
  3. Тип и месторасположение армирования.
  4. Наличие и форма штроб в примыканиях смежных элементов.

Для строительства нужно приобретать железобетонные плиты, изготовленные по всем требованиям стандартов. В этом случае домостроение будет надежным и теплым. Подробнее о монтаже трехслойный железобетонных конструкций смотрите в этом видео:

Наиболее оптимальным вариантом для энергоэффективного строительства является применение трехслойных железобетонных панелей.

moyastena.ru

Трехслойные панели

СТРОИТЕЛЬНЫЕ КОНСТРУКЦИИ С ПРИМЕНЕНИЕМ ПЛАСТМАСС

В трехслойных конструкциях нормальные усилия при изгибе вос­принимаются обшивками, а сдвигающие — обрамлением или средним слоем. Средний слой обеспечивает также функции изоляции, восприятие местных нагрузок и устойчивость сжатых обшивок. Наиболее рацио­нальное использование в трехслойных панелях свойств составляющих элементов делает эти панели предельно легкими и вместе с тем доста­точно прочными, придавая им требуемые тепло-, звуко - и гидроизоляци­онные свойства.

Зарубежный опыт и особенности применения трехслойных конст­рукций в СССР.

За рубежом трехслойные конструкции нашли широкое применение: их выпускают как массовую продукцию десятки фирм в различных странах, в том числе США, Англии, Франции, Канаде, Гол­ландии, Италии, ФРГ, Бельгии. Некоторые из предприятий имеют уже сейчас многолетний опыт производства и применения трехслойных пане­лей, например американская фирма «Дери» — свыше 30 лет и француз­ская фирма «Со5^Пболее"10 лет. "Однако начало сравнительно широ­кого применения таких конструкций относится к концу 50-х годов. Испы­тания различных типов трехслойных панелей вели многие производящие их фирмы.

В 1955—1959 гг. исследования конструкций проводились Нацио­нальным центром по строительству и Экспериментальной станцией во Франции, Исследовательским центром национальной ассоциации жи­лищного строительства в США. Панели, проверенные последней органи­зацией в 1959 г., были одобрены Федеральным управлением по жилищ­ному строительству США. Разработка и экспериментальное применение
трехслойных панелей в строительстве начаты и в социалистических странах: ЧССР, ГДР, Болгарии и Польше.

Трехслойные конструкции применяются за рубежом преимущест­венно для навесных панелей наружных стен. За последние годы с при­менением таких панелей построено значительное количество зданий повышенной этажности. '{Таковы, например, 32-этажное общественное зда­ние в Лондоне (рис. 1.1) с обшивками панелей из эмалированной стали

И сведним сдоем из крафт-бумаж - ного сотопласта, заполненного вермикулитом, многоэтажное зда­ние комиссариата по атомной энергии в Париже — с обшивка­ми из стеклопластика и средним слоем из пенопласта (полисти - рольного и полиуретанового), многоэтажное административное здание в Лондоне — с обшивками из асбестоцемента и средним слоем из пенополистирола, 16- этажное здание в Лионе, здание аэропорта в Орли (Париж), 11-этажное здание в Нанси, вы­сотное— в Мейджертере.

Применяются также трех­слойные клееные панели для са­монесущих или несущих стен и плит покрытий одноэтажных зда­ний. Например, в США несколь­кими фирмами выпускаются в массовом порядке сборные одно­этажные дома заводского изго­товления, выполненные с приме­нением трехслойных панелей, ко­торые эксплуатируют как в США, так и в других странах — Брази­лии, Австралии и др. В Канаде такие дома из клееных панелей нашли широкое применение, особенно в северных районах, где трудные условия транспортировки и высокая стоимость рабочей силы делают эти дома особенно эффективными.

Некоторые фирмы выпускают в большом количестве трехслойные панели и для перегородок. Так, например, французский завод Монте производит ежемесячно 20 000 м[1] трехслойных клееных перегородочных панелей с обшивкой из листов сухой гипсовой штукатурки или асбесто­цемента и средним слоем из бумажного сотопласта. Уже к 1958 г. было установлено примерно 800 тыс м2 перегородок из этих панелей. Извест­ны примеры применения трехслойных панелей для ограждений прост­ранственных санитарно-технических кабин.

Трехслойные панели – Панели Стеновые Трехслойные Железобетонные: Характеристики

Рис. 1.1. 32-этажное здание в Лондоне с подоконными трехслойными панелями (вставками) из сотопласта, заполненного вермикулитом и оклеенного плакированной сталью

В связи с легкостью трехслойных панелей в последнее время разви­вается применение объемных блоков из них. Так, например, фирма <<Байер» (ФРГ) приступила к изготовлению объемных блоков, состав­ленных из панелей, имеющих обшивку из асбестоцемента, и утеплите­лей из фенольного пенопласта. Из таких блоков собирается целая квар­тира полезной площадью 50 м2. Эта конструкция прошла всесторонние испытания. Для одноэтажных зданий никакого каркаса не требуется, а для зданий большей высоты применяется каркас стальной или железо­
бетонный. Применение объемных блоков из трехслойных панелей также предусмотрено в проекте здания гостиницы в Нью-Йорке высотой 18 этажей. Ограждением этих блоков служат трехслойные панели толщи - ной 100 мм со средним слоем из пенополиуретана. Для внутренней об­шивки применен стеклопластик, для наружной применена плакирован­ная сталь. Блок имеет высоту на один этаж, ширину 3,4 м и длину 4—5 м. Для обеспечения необходимой жесткости такой объемный блок охватывается двумя железобетонными рамами, которые после монтажа образуют каркас здания. Соединение блоков осуществляют путем на­тяжения канатов, которые пропускают в железобетонные элементы об­рамления. Эти канаты соединяют между собой объемные блоки и обес­печивают предварительное напряжение всей конструкции в целом.

Толщина трехслойных панелей, применяемых за рубежом в каче­стве ограждающих конструкций, обычно составляет от 30 до 80 мм. Ос­новным конструктивным решением является навеска трехслойных пане­лей стен на дополнительный каркас типа фахверка, выполняемый в многоэтажных зданиях из легких штампованных стальных или алюми­ниевых профилей. Фахверк крепится к основному каркасу или к между­этажным перекрытиям.

Решение архитектурных фасадов этих зданий разнообразно. Напри­мер, в качестве основных архитектурных элементов выбирают линии основных колонн зданий и междуэтажных перекрытий, импостов и риге­лей остекления, может быть создан эффект высокой плоской стены.

В малоэтажном строительстве используются обычно деревянные каркасы и каркасы из жесткого поливинилхлорида. Иногда несколько трехслойных плит объединяют предварительно общей обвязкой в пане­ли, размером на две комнаты, высотой на два этажа. Разрезка фасада большей частью делается сравнительно мелкой, без простеночных эле­ментов, с образованием сплошного ленточного остекления. Торцы трех­слойных плит обычно входят в пазы профилей фахверка или (реже) стыкуются между собой. При проектировании стыков и узлов панелей учитывают различное температурное расширение конструкции каркаса, фахверка и самих стеновых панелей. Чаще всего применяются стяжные болтовые стыки, стыки со шпонками, накладками и внахлестку.

Для заделки стыков панелей применяют различные герметизирую­щие мастики и упругие прокладки. Из числа мастик наибольшее распро­странение получили материалы на основе тиокола и силиконовых кау - чуков. Упругие прокладки чаще всего изготовляют на основе эластичных пенопластов и резин (см. главу 3).

Имеющиеся в литературе сведения о типах обрамления и решении стыков не дают полного представления о них. Зачастую эти решения не могут быть применены для условий средней полосы в СССР вследствие возможности образования в стыках «мостиков холода». Такие конструк­ции приемлемы, видимо, тол! йо в более мягких климатических услови­ях средней полосы Западной Европы и США.

Для обшивок трехслойных панелей за рубежом применяются асбе­стоцемент, алюминий, защищенная сталь, реже стеклопластик и дре- веснослоистый пластик. В малоэтажном строительстве используются также водостойкая фанера, твердые древесноволокнистые и древесно­стружечные плиты, сухая гипсовая штукатурка, жесткий поливинилхло - рид (для перегородок) и др.

Листы асбестоцементной обшивки с наружной стороны (со стороны улицы) обычно покрывают эмалью или защищают различного рода пластмассовыми покрытиями. Внешнюю плоскость листа обрабатывают силиконами или на нее наносят тонким слоем (менее 0,5 мм) хлориро­
ванный каучук, акриловые, эпоксидные или полиуретановые смолы. Ча­сто асбестоцемент покрывают слоем стеклопластика толщиной 0,5 мм На основе полиэфирных или эпоксидных смол. Иногда предварительно полимеризованный слой стеклопластика наклеивают на асбестоцемент - ный лист. Подобной защитой часто покрывается обшивка из древесно­волокнистых плит или фанеры. Древесные плиты также защищают пу­тем наклейки алюминиевой фольги или пленки. Для наружной обшивки трехслойных конструкций применяется также стеклопластик, совмеща­ющий в этом случае и несущие и изоляционные функции. Такие панели по весу несколько легче, чем панели с обшивкой из асбестоцемента. Хо­тя они пока более дороги и менее огнестойки, быстрое развитие химиче­ской промышленности делает перспективным и их применение. Для за­щиты стали от коррозии применяются покрытия винипласта (металло­пласт— плакированная сталь), фарфоровой эмалью, водостойкими красками и другими способами. Эмалированная сталь является относи­тельно более дорогой, чем плакированная или окрашенная, но отличает­ся особо высокой стойкостью к атмосферным и другим воздействиям. Например, английская фирма «Карэн» гарантирует долговечность эма­лированной стали на сотни лет. Наибольший практический интерес представляет плакированная, а также окрашенная сталь в связи с ее от­носительной невысокой стоимостью и вместе с тем хорошими эксплуа­тационными свойствами.

В качестве среднего слоя трехслойных панелей за рубежом приме­няют пенопласты различных видов, крафт-бумажные сотопласты, про­питанные фенольной смолой и заполненные теплоизоляционным мате­риалом (например, вермикулитом), пеностекло, асбестолюкс (прессован­ная асбестовая масса, обработанная паром под давлением), пустотные древесностружечные плиты, прессованную пробку, фибролит, холо - пласт (материал коробчатого сечения из бумаги, пропитанной синтети­ческой смолой) и др. Из них наибольшее применение нашли пенопласты, изготовляемые по беспрессовой технологии, в особенности полистироль - ные.

В последние годы все большее развитие находят фенольные и поли­уретановые пенопласты.

Пенополистиролы сравнительно доступны и дешевы. По данным английской фирмы «Бекелит», полученным в 1965 г., они дешевле фе- нольных примерно в 2 раза, а полиуретановых — в 4 раза.

Пенополистиролы выпускаются сгораемыми и самозатухающими, причем в строительстве применяются преимущественно последние. Хотя самозатухающий пенополистирол несколько дороже сгораемого (по дан­ным известной фирмы «Монсанто», примерно на 10%), многие амери­канские фирмы отпускают его по той же цене, что и сгораемый, с целью стимулирования применения пенополистирола в наиболее материалоем - кой отрасли народного хозяйства — строительстве. Он применен, в част­ности, для утепления покрытия по штампованному настилу (рис. 1.2) автомобильного завода в Генке (Бельгия) площадью 150 тыс.

м2.

В СССР проведены обширные исследования трехслойных панелей и начато экспериментальное строительство с их применением. На основе всесторонних исследований пластмасс с учетом фактора времени и тем - пературно-влажностных воздействий и комплекса испытаний панелей (статических, теплотехнических, температурно-влажностных, огневых и др.) составлены рекомендации по проектированию и расчету конструк­ций с применением пластмасс [113] и Указания по изготовлению таких конструкций [116] и соответствующие разделы СНиПа.

Ведущие проектные организации (Харьковский Промстройниипро-
ект, ЦНИИПромзданий, Проектстальконструкция, ГСПИ Министерства связи СССР, ЦНИЭП жилища, МИТЭП, Гипронисельхоз и др.) совмест­но с ЦНИИСК разработали чертежи трехслойных конструкций (пре­имущественно навесных панелей стен и плит кровли) для промышлен­ного, жилищного, общественного и сельскохозяйственного строительства, в том числе для наружных ограждений реальных объектов, которые уже частично осуществлены.

На основе исследований и опытного проектирования определены направления применения трехслойных конструкций в СССР. Эти на-

Трехслойные панели – Панели Стеновые Трехслойные Железобетонные: Характеристики

Рис. 1.2. Деталь покрытия по штампованному настилу с утеплением пенополистиролом, примененным при строительстве автомобильного завода в Генке (Бельгия)

I — стальной лист толщиной 0,75 мм; 2 — деревянный брус 90X40 мм, при­крепленный к швеллеру винтами через I м по длине; 3 — нахлестка 400 мм; 4 — винт 50 мм; 5 — два слоя рубероида на битумной мастике с посыпкой песком; 6 — слой рубероида на битумной мастике с посыпкой песком; 7 —слой пенополистирола толщиной 19 мм и объемным весом 40 кг/см2 на точечной приклейке; 8 — стальной оцинкованный лист толщиной 1 мм; 9 — стальной настил из штампованных оцинкованных листов на точечной сварке; высота профиля 38

мм; 10 — слой крупного песка, покрывающий битумную покраску;

II — стеновые листы из волнистой стали толщиной 0,75 мм; листы оцинкованы

С обеих сторон, снаружи — цветная покраска

Правления несколько отличаются от принятых за рубежом. Трехслой­ные панели применяют за рубежом главным образом для жилых домов, у нас такие панели используют и в ограждениях стен и кровли промыш­ленных зданий.

В условиях СССР с его обширными территориями применение лег­ких и высокотранспортабельных трехслойных панелей представляет осо­бый интерес преимущественно для отдаленных районов, в связи с рацио­нальностью доставки их из промышленно-развитых районов при суще­ственной экономии на транспортных расходах.

Несомненно перспективным является также применение легких трехслойных плит в покрытиях промышленных зданий по металличе­ским фермам, применение которых в последние годы быстро разви­вается.

Навесные стеновые трехслойные панели помимо промышленного строи

msd.com.ua

Трехслойные панели - Производство конструкций из дерева


Трехслойные панели

Категория:

Производство конструкций из дерева



Трехслойные панели

Трехслойные панели представляют собой плоские или пространственные конструкции, состоящие из легкого тепло-звуко-виброизоляционного материала, обклеенного с обеих сторон прочными, жесткими и стойкими к различным воздействиям обшивками. Возможность монолитного соединения обшивок со средним слоем и. частичная передача на этот слой действующих нагрузок с одновременным выполнением им изоляционных функций ставят трехслойные панели в число наиболее эффективных ограждающих и несущих конструкций. Главным преимуществом панелей является их небольшая масса — 40…70 кг/м2, позволяющая значительно снизить нагрузки на несущие конструкции фермы, колонны, фундаменты), уменьшить расходы на транспорт и монтаж. Применение панелей повышает индустриальность строительства, так как они могут производиться с максимальной заводской готовностью.

Рис. 1. Трехслойная панель: а — без обрамления; б —с обрамлением; в —с волнистым светопрозрачным за-го-шителем; г — из коробчатых элементов

Панели классифицируют по назначению (для стен, покрытий), по светопропускной способности (светопроницаемые и глухие), по технологическим свойствам (неутепленные и утепленные). Основное назначение трехслойных панелей — покрытия по несущим конструкциям, подвесные перекрытия и вертикальные ограждения зданий.

В качестве обшивок применяют тонколистовой алюминий (сплавы), защищенную от коррозии сталь, стеклопластики, фанеру, древесные плиты, асбестоцемент. Средним слоем служат пенопласт, сотовые заполнители, древесные плиты, фибролит, пеностекло.

Весьма малой собственной массой (20…25 кг/м2) обладают панели с обшивками из древесно-волокнистых плит и заполнителем из пенополистирола. Такие панели получают, приклеивая плиты непосредственно к утеплителю и обрамляют пакет деревянными брусками толщиной 25…30 мм. Панели монтируют вручную или с помощью простейших механизмов.

Наибольшее распространение в качестве материала среднего слоя получил полистирольный пенопласт, основные достоинства которого — низкая стоимость и высокие прочностные показатели. Недостатками пенополистирола являются малая теплостойкость (70…80 °С), повышенная возгораемость, которую устраняют введением специальных добавок. Более высокую теплостойкость и прочность имеет пенополивинилхлорид. Однако он может оказывать коррозионное действие на металлы. Кроме того, ввиду высокой стоимости его применяют реже. Для трехслойных панелей также широко используется пенополиуретан. Его заливают в полости в жидком йиде, после чего он самопроизвольно вспенивается и склеивается с цистами обшивки. Структура пенопласта получается равномерной, причем интенсивность вспенивания можно регулировать, меняя состав исходных продуктов. От этого зависят основные физико-механические свойства среднего слоя панелей. Отвержденный пенопласт обладает достаточно высокой прочностью и повышенной (до 130 °С) теплостойкостью.

Трехслойные панели – Панели Стеновые Трехслойные Железобетонные: Характеристики

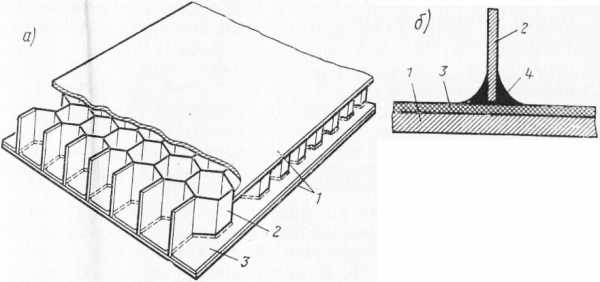

Рис. 2. Схема конструкции панели с сотовым заполнителем (а) и соединение стенки ячейки с обшивкой (б): 1 — обшивка; 2 — стенка ячейки сот; 3 — клеевой слой, наносимый на обшивку; 4 — клей, защемляющий стенку

В последние годы в технологии панелей чаще стали применять фенольные и фенолокаучуковые пенопласты. Однако они обладают более низкими прочностными характеристиками и значительным водологлощением. Поэтому, несмотря на их умеренную стоимость и довольно высокую теплостойкость (до 150 °С), они еще не получили достаточно широкого распространения.

Наибольшую жесткость и устойчивость при минимальной массе имеют панели, в которых для среднего слоя использован сотовый заполнитель. Его изготовляют из металлической фольги, бумаги, картона, пластмасс. Механические свойства сотового заполнителя зависят от толщины стенок и размера ячеек, имеющих, как правило, шестиугольную форму. Для предохранения стенок ячеек от смятия при механической обработке (подготовка, выравнивание) соты на время обработки заполняют водой и замораживают.

Для увеличения жесткости соты гофрируют, усиливают полосами и т. п. Кроме шестиугольной формы соты могут быть квадратными, ромбическими, синусоидальными. Для повышения теплоизоляционных и огнезащитных свойств панелей ячейки сот заполняют пенопластом, перлитом, вермикулитом. Огнестойкость сотовых конструкций повышают пропиткой их антипиренами. Благодаря малой собственной массе панели с сотовым заполнителем могут иметь большие размеры, например высоту на два этажа. По контуру панели герметизируют пенопластом или профилями из полимерных материалов. Соединение панелей между собой в ограждениях осуществляется встык, внахлестку, в шпунт, а также с помощью накладок.

Размеры стеновых панелей с сотовыми заполнителями для промышленных зданий (обычно 3×1,2; 6X2,4 м) определяются шагом колонн. Панели стен проектируются, как правило, навесными или самонесущими. Широкое распространение конструкции с сотовым заполнителем получили в производстве щитовых дверей, столярных перегородок, деталей встроенной мебели, сборных и передвижных инвентарных зданий.

При склеивании сот с обшивками применяют различные клеи: более жесткие наносят на соты, эластичные — на листы обшивки. Жесткий клей обеспечивает устойчивость стенки в месте крепления, а эластичный — воспринимает температурные деформации обшивки.

Для склеивания обшивок со средним слоем применяют эпоксидные, фенолокаучуковые, кремнийорганические и полиамидные клеи холодного и горячего отверждения. Клеями холодного отверждения склеивают малотеплопроводные обшивки строительных трехслойных панелей из асбестоцемента, фанеры, древесно-волокнис-тых плит.

Для запрессовки при склеивании плоских панелей используют винтовые, гидравлические и пневматические прессы. Панели криволинейного очертания запрессовывают на соответствующей по форме матрице с помощью резинового мешка вакуумным или автоклавным способом.

Трехслойные панели с сотовым заполнителем часто делают све-топрозрачными. Обшивками светопрозрачных панелей служат листы стеклопластика, а заполнителем — соты из светоотражающей алюминиевой фольги. Выпускаются также панели со средним слоем в виде решетки из стеклопластика, с ячейками размером 10… 15 см. Эти панели применяют для устройства стен и покрытий.

В некоторых случаях средний слой светопрозрачных трехслойных панелей изготовляют из волнистых листов стеклопластика или органического стекла, которые соединяют с обшивками при помощи клея. В этих панелях предусматривается подкрепляющее обрамление из алюминиевых профилей. Трехслойные светопрозрачные панели бывают и цельноформованными из коробчатых элементов прямоугольного сечения. Эти элементы получают намоткой на оправки стекложгута, пропитанного полиэфирной смолой. Пока смола не затвердела, заготовки собирают в панель, обжимают вертикально и горизонтально в специальных оправках, затем после отверждения обрезают кромки. Светопрозрачность панелей достигает 45%.

Непрозрачные («глухие») панели и плиты изготовляют из про-филированых листов алюминиевого сплава, стали, асбестоцемента с заполнением блоками пенопласта на клею или заливкой вспенивающейся композиции в полость. Эти панели имеют длину 3…6 м, ширину 1,2…3 м, толщину 70…100 мм (стеновые панели) и 80…140 мм (плиты покрытий). Для склеивания применяют эпоксидный, полиуретановый, каучуковый клеи холодного отверждения. В качестве адгезионного подслоя при заливке полостей вспенивающимися композициями (заливочные пенопласты) используют каучуковые клеи, например 88-Н.

Трехслойные панели – Панели Стеновые Трехслойные Железобетонные: Характеристики

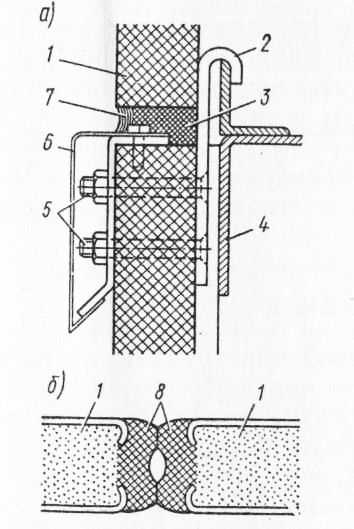

Рис. 3. Конструкции стыков трехслойных панелей: а — горизонтальный; б — вертикальный; 1 — панель; 2 — держатель-фиксатор; 3 — пористая прокладка; 4 — ригель; 5 — болты; 5 —экран; 7 — слой герметика; 8 — уплотнитель

Трехслойные панели – Панели Стеновые Трехслойные Железобетонные: Характеристики

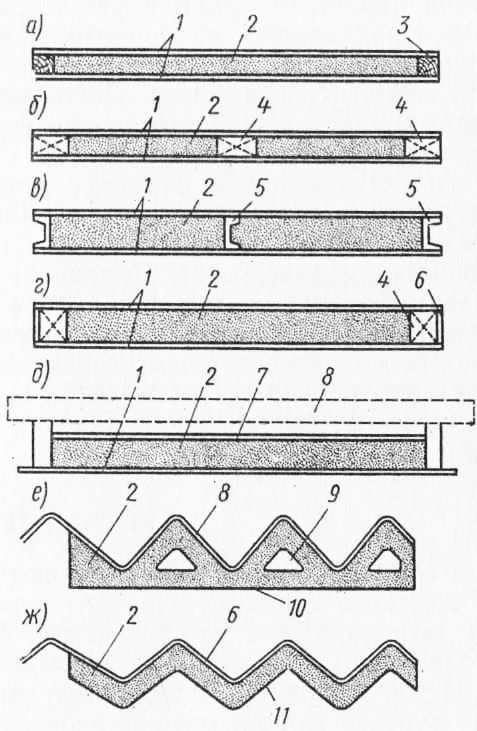

Рис. 4. Конструкции трехслойных панелей с асбестоцементными обшивками: а…г —панели стен; д…ж — панели покрытий; 1 — плоский асбестоцемент; 2 — пенопласт; 3 — деревянные бруски; 4 — бобышки; 5 — асбестоцементные швеллеры; 6 — обрамление; 7 — древесноволокнистая плита; 8 — волнистый асбестоцемент; 9 — пустоты; 10 — изоляционный слой из фольги; 11 — то же, из кпемнийппгянической эмали

Плиты покрытий и подвесных перекрытий устраиваются, как правило, с обрамлением, прочно соединенным с обшивками. Обрамление может быть из стальных, асбестоцементных, фанерных профилей. Кромки панелей также закрывают полосами из водостойкой бакелизированной фанеры и обрамляют алюминиевыми уголками, скрепленными с обшивками и фанерой клеезаклепочным соединением. Стыкование листов обшивок в одной панели не рекомендуется. Стыки панелей уплотняют упругими прокладками из пороизола, гернита, пенополиуретана, воспринимающими температурные деформации панелей без нарушения герметичности стыка. Дополнительную герметичность обеспечивают мастики и механические устройства — компенсаторы, прокладки, держатели.

Асбестоцементные панели с утеплителем из пенополистирола могут иметь обрамление из деревянных брусков, фанерных или стальных профилей, соединенных с обшивками клеевинтовыми сое-диненияими. Панели с алюминиевыми обшивками и средним слоем из поливинилхлоридного пенопласта обрамляют алюминиевым швеллером, скрепленным с обшивками клеезаклепочным или клеесварным соединением (клей эпоксидный К-138, шаг сварных точек 50 мм). По сравнению с клеезаклепочными клеесварные соединения в панелях из алюминия более экономичны и менее трудоемки.
