Фиксаторы арматуры — принцип работы

    Фиксатор стойка, опора кубик, опора перевертыш, фиксатор перевертыш, подставки и подкладки под арматуру, а также косточки, сухари, колёсики, ромашки, звездочки…, как только не называют эти детали с общим названием:

   Отличаются друг от друга  фиксаторы арматуры в первую очередь своими размерами, а точнее — какой защитный слой бетона (расстояние между ближайшими точками арматурного каркаса к щиту опалубки и самим щитом опалубки) они образуют.

    Как известно, прочность железобетонной конструкции обуславливается взаимной работой арматуры и бетона, основанной на их свойствах:

             1. Бетон имеет высокую прочность при сжатии, а сталь при растяжении и                         сжатии.

              2. Арматура надежно сцепляется с бетоном, не проскальзывая в нём.

             3. У стали и бетона почти одинаковые коэффициенты линейного темпер.                         расширения.

             4. Бетон надежно защищает арматуру от коррозии и высоких темпер.,                               обеспечивая необходимую долговечность и огнестойкость.

   Но все эти свойства лишь тогда эффективны, когда выполнено важнейшие условие совместной работы бетона и арматуры в железобетонных конструкциях-правильно расположен арматурный каркас внутри бетона, т.е. соблюден необходимый зазор между арматурой и опалубкой. Именно это и обеспечивают пустяшные, на первый взгляд, детали с такими забавными названиями, а на деле пластмассовые силачи:   ФИКСАТОРЫ ИЛИ ОПОРЫ ПОД АРМАТУРУ, которые в плитах перекрытий держат на момент заливки бетона арматурный каркас. А в стеновых панелях упираются в опалубку, не давая арматурному каркасу сместиться.

    Самое главное, как и во всем, приобретать качественные изделия, даже такие маленькие.

www.silplast.ru

Пластиковые фиксаторы подставки под арматуру. Пластиковая арматура. ArmaturaSila.ru

Зачем нужны фиксаторы для арматуры?

Для начала разберемся, что же такое фиксатор для арматуры. Фиксатор для арматуры #8212; это полимерный закладной материал, необходимый для соблюдения защитного слоя между опалубкой и арматурным каркасом, что обеспечивает равномерное нанесение растворной смеси, которая покроет арматуру. Благодаря фиксаторам защитного слоя для арматуры мы защищаем сталь от развития коррозии, которая ведет к разрушению монолитного каркаса. Фиксаторы защитного слоя для арматуры придают монолитному каркасу устойчивость и огнестойкость. Также подставки или подкладки под арматуру защищают от таких дефектов как появление арматуры на поверхности монолитного изделия, которое возникает в результате соприкосновения арматурного каркаса и поверхности опалубки. Пластиковые фиксаторы для арматуры не царапают поверхность палубы опалубки, которая зачастую изготовлена из дорогостоящей ламинированной фанеры.

Фиксаторы для арматуры делятся на фиксаторы для вертикальной арматуры и фиксаторы для горизонтальной арматуры, которые еще называются #8212; подставки под арматуру.

Для вертикальной арматуры используются следующие фиксаторы для арматуры: #171;Звёздочка#187;, #171;Универсальный#187;.

Фиксатор для арматуры «ЗВЕЗДОЧКА»

При вставке арматуры изделие предотвращает коррозию, фиксируя защитный слой арматуры в бетоне 20, 25, 30 и 50 мм. Подходит под различные диаметры Ø арматуры от 4 до 20 мм.

Фиксаторы для арматуры «УНИВЕРСАЛЬНЫЙ»

Предназначен для применения как подставка под арматуру в панелях перекрытий, так и для фиксации арматуры в стенах и колоннах, обеспечивает соблюдение защитного слоя 15 мм в горизонтальных и вертикальных плоскостях.

Для горизонтальной арматуры используются следующие фиксаторы для арматуры: #171;Стойка#187;, #171;Стульчик#187;, #171;Настил#187; и #171;Корона#187;. Фиксаторы #171;Стойка#187;, #171;Стульчик#187; и #171;Корона#187; используются как подставки под арматуру на твердых и ровных основаниях, например на палубу опалубки изготовленную из влагостойкой ламинированной фанеры. Фиксатор #171;Настил#187; используется как подставка под арматуру, которая укладывается на неровный сыпучий грунт, например щебень.

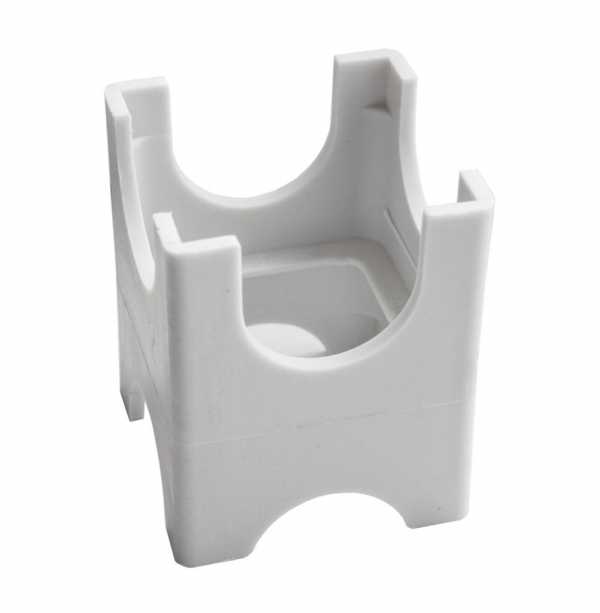

Фиксаторы для арматуры «СТОЙКА»

Подкладка под арматуру гарантирует надежную фиксацию арматуры диаметром Ø 5-25 мм с обеспечением защитного слоя арматуры от 15 до 35 мм. Довольно прочный фиксатор для арматуры, что позволяет перемещаться рабочим непосредственно по арматурному каркасу.

Фиксатор для арматуры «СТУЛЬЧИК»

Подкладки под арматуру из-за своей несущей способности подходят при устройстве фундаментов и толстых плит перекрытий. При большом диаметре используемой арматуры или в случае использования двойной сетки – нагрузка на фиксатор арматуры увеличивается, и данная конструкция позволяет ее выдерживать без деформаций. Данный фиксатор позволяет укладывать арматуру диаметром Ø до 35 мм и обеспечивать защитный слой арматуры до 50 мм.

Фиксатор для арматуры «НАСТИЛ»

Используются подкладки под арматуру при устройстве бетонных заливных полов на щебневом или другом нетвердом основании. Устойчивость данного фиксатора для арматуры обеспечивается за счёт большой площади опорной поверхности. Позволяет укладывать арматуру диаметром Ø до 16 мм и обеспечивать защитный слой арматуры до 100 мм.

Фиксатор для арматуры «КОРОНА»

Используется при укладке горизонтальной арматуры, т. е. при заливке промышленных полов на твердом основании и плит перекрытий. Подставка под арматуру имеет возможность соединяться между собой. Один фиксатор арматуры обеспечивает три защитных слоя 15, 20, 25 мм, а при использовании двух, вместе соединенных подкладок, создается защитный слой 40, 45 и 50 мм. Используется для укладки арматуры диаметром Ø до 16 мм.

Внимание! Недостатком данного фиксатора является хрупкость, поэтому данный фиксатор не позволяет рабочим перемещаться непосредственно по уложенной арматуре.

Для простоты сравнения и выбора фиксаторов арматуры представляем вашему вниманию сравнительную таблицу.

Фиксаторы защитного слоя для горизонтальной арматуры

• Ручной инструмент
• Клиниговое оборудование и инструмент
• Слесарно-монтажный инструмент
• Измерительный инструмент
• Инструмент для сверления и резки
• Сварочное оборудование
• Строительно-монтажный инструмент
• Малярный инструмент
• Виброоборудование
• Садовый инструмент
• Буровое оборудование
• Трубный инструмент
• Станки
• Торгово-выставочное оборудование
• Оборудование для бетонных работ
• Газобаллонное оборудование
• Прессы
• Инструмент жестянщика, фальцевый инструмент
• Электрический инструмент
• Гидравлический инструмент
• Пневматический инструмент
• Абразивный инструмент
• Другой инструмент
• Расходные материалы и комплектующие для инструмента
• Оборудование для строительства
• Производственное оборудование
• Грузоподъемное оборудование
• Строительная техника
• Аренда строительного оборудования
• Деревообрабатывающий инструмент
• Ремонт электроинструмента
• Автоинструменты
• Ящики, сумки, пояса для инструментов
• Оборудование для растениеводства
• Расходные материалы и комплектующие для оборудования
• Шиномонтажное оборудование

• Проектные и дизайнерские работы
• Строительные работы
• Высотные работы
• Кровельные работы
• Грузоперевозки
• Клининговые услуги
• Разные услуги
• Сантехнические работы
• Электромонтажные работы
• Балконы, лоджии
• Вагоны
• Гидротехнические услуги
• Строительство спортивных сооружений
• Аренда спецтехники
• Ремонт квартир, офисов
• Сварочные работы
• Демонтажные работы
• Строительство домов, коттеджей
• Алмазное сверление, резка бетона
• Роспись стен
• Жестяные работы, жестяные мастерские
• Промышленное строительство
• Горизонтально-направленное бурение, ГНБ
• Геодезические работы
• Техническое обследование зданий
• Энергоаудит, обследование теплопотерь
• Строительство бань, саун

armaturasila.ru

Фиксаторы арматуры – типовые изделия и вариации на тему / Лайвстайл / Лента.co

   Читать оригинал публикации на forumhouse.ru

Фиксаторы арматуры — типовые заводские разновидности и самоделки от участников портала.

Редкое строительство обходится без изготовления железобетона, будь то фундаментная лента, плита, перекрытия или ограждающие конструкции. Независимо от сферы применения, арматурный каркас должен быть надежно защищен от внешней среды, чтобы монолит отслужил свой срок и не разрушился раньше времени. Обеспечивает эту защиту равномерный слой бетона определенной толщины со всех сторон, при условии, что он есть, и его достаточно. Чтобы ровно выставить каркас, соблюсти плоскость и добиться нужной толщины бетона, сравнительно недавно появились специальные пластиковые фиксаторы арматуры. Наши умельцы используют как эти доборы, так и подручные способы, и в некоторых случаях самоделки не уступают заводским прототипам.

Основные разновидности фиксаторов и сфера применения

Фиксаторы арматуры, еще называемые подставками под арматуру (они же дистанцеры или ограничители), предназначены для удержания арматурного каркаса, стержней или сетки на нужной высоте, в заданном положении, без перекосов и сдвигов, чтобы вокруг образовался равномерный защитный слой бетона (расстояние от поверхности арматуры до грани конструкции). Недостаточный слой или вообще проплешины, сквозь которые железо будет контактировать с влажной средой, это значительное сокращение срока службы монолита, опасность деформации и ухудшение прочностных характеристик. Слишком толстый слой – это необоснованная перезакладка, влекущая за собой повышение затрат на строительство.

Толщина ЗС зависит от типа железобетонной конструкции, функционала арматурных деталей (рабочие или конструктивные), а также от типа арматуры и ее сечения. Но нормативный минимум – не меньше 1 см и не меньше сечения арматурного стержня, независимо от остальных условий. В частном строительстве действуют следующие нормы по толщине ЗС:

• Внутренние железобетонные конструкции и монолитные участки перекрытий – 20 мм (25 мм при повышенной влажности).
• Cнаружи, без дополнительной защиты – 25 мм.
• В грунте, без дополнительной защиты – 40 мм.
• В фундаментах, без дополнительной защиты (подбетонка, слой ПГС) – 70 мм.
• В фундаментах, с защитным слоем – 35-40 мм.

Изготавливают фиксаторы из прочного пластика, который не поддается коррозии, устойчив к колебаниям температур и химической среде бетона. Все фиксаторы делятся на три группы – для горизонтального монтажа, для вертикального монтажа и универсальные, а форма определяет специфику применения. Основных разновидностей несколько, плюс вариации в пределах каждого вида:

• «Стульчики» – фиксаторы горизонтального типа, для одного слоя, используемые в фундаментах, стяжках, плитах перекрытий, обычный стульчик рассчитан на арматуру диаметром до 16 мм, усиленные стульчики подходят для арматуры 25-30 мм.
•  «Стойки» – бывают горизонтального и универсального типа с большим диапазоном габаритов (создание слоя от 15 до 40 мм), стойки можно использовать в разных положениях, кроме того, выпускают «многоэтажные» стойки, которые устанавливаются друг на друга, для увеличения толщины слоя.
• «Звездочки/колесики» – универсальный фиксатор, представляющий собой кольцо с зубцами различного диаметра, в центре зажимной замок, позволяющий стопорить арматуру как вертикально, так и горизонтально. В основном применяется при заливке ограждающих конструкций, колонн, столбов, с арматурой сечением от 4 до 20 мм.
• «Кубики» – горизонтальные фиксаторы, удобные своей многофункциональностью, один кубик дает четыре разных слоя (35-80 мм), в зависимости от используемой стороны корпуса. Диаметр арматуры – о т 4 до 32 мм, сфера применения, как у стульчиков.
• «Косточки/бабочки» – тоже горизонтальная подставка, позволяющая изменять толщину слоя установкой на определенную сторону, диаметр арматуры – от 25 до 40 мм.
• «Опоры» – круглые, квадратные или прямоугольные горизонтальные фиксаторы, позволяющие получить слой от 25 до 80 мм, под арматуру от 4 до 32 мм. Для сыпучих оснований – специальные, усиленные опоры с круглой платформой большего диаметра. Также выпускают отдельные подставки (подложки) под фиксаторы, устанавливаемые на сыпучих основаниях.

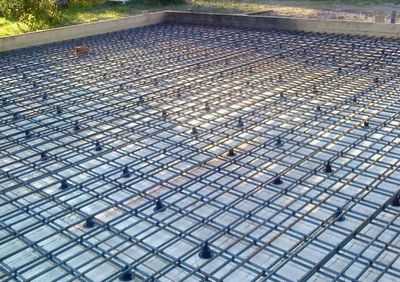

Средний расход фиксаторов на 1 м² составляет от 5 до 10 штук, чем тяжелее каркас, тем больше опор под него потребуется. Если заливка предполагается поверх утеплителя, выбирают фиксаторы без острых ножек, чтобы не продавили, или используют для сыпучих грунтов.

Правильно подобранные и установленные фиксаторы не смещаются и не ломаются даже при передвижении по каркасу при заливке.

Нормальные фиксаторы не ломаются при правильной установке. Они должны стоять вертикально, так как предназначены для удерживания усилий «сверху вниз». Если усилия будут в бок, то они могут срезать крепеж или «усики». У меня по арматуре, установленной на фиксаторы, бегало при заливке пять человек.

При всех достоинствах пластиковых расходников, это дополнительная статья затрат, и многие самозастройщики, в том числе и наши умельцы, предпочитают обходиться самоделками. Некоторые из них вполне жизнеспособны, а некоторым в монолите совсем не место.

«Дедовские» способы

Кирпич – керамический, силикатный, ломаные куски, одинаковые половинки, целые кирпичины – не вариант минимум по двум причинам:

• Габариты – сложно наколоть кирпич на одинаковые, небольшие фрагменты, большие же куски слишком объемные, что скажется на слое.

Стульчики вещь хорошая, я себе ставил и не жалею,  выигрыш в точном соблюдении защитного слоя бетона – кирпич «съест» больший слой бетона впустую.

• Гигроскопичность – даже керамика, не говоря о силикате, впитывает влагу и будет передавать ее арматуре.

Арматурные штыри – многие используют воткнутые вертикально в землю пруты, чтобы к ним привязывать каркас, такой способ еще быстрее, чем кирпич, приведет к коррозии.

Арматура должна быть герметична в бетоне, если она хоть одним краем будет соприкасаться с водой, то по ней будит поступать влага в бетон, и бетон будет разрушаться.

В ситуации же со штырями будет идти прямой подсос влаги с передачей на арматурный каркас по всей плоскости.

Камни–голыши примерно одинакового размера – вполне работоспособный вариант в качестве опоры, но при заливке каркас может сдвинуться и перекоситься. Соблюсти толщину слоя сложнее, но хотя бы не будет повышенной влажности. Если же речь о песчанике, то пластинчатая структура облегчает укладку и лучше удержит арматуру, но влагу он впитывает еще сильнее кирпича, поэтому понадобится слой гидроизоляции.

Трубная альтернатива

Пластиковые трубы – можно подобрать любой диаметр и толщину трубы в зависимости от типа основания, нарезать нужную длину, для надежной фиксации даже сделать пазы под сечение арматуры. Этот способ востребован среди наших умельцев, так как и толщина слоя выдерживается, и параметры монолита не ухудшаются.

Можно ставить на обрезки 50 мм пластиковой канализационной трубы, резать можно на ту высоту, какую требуется. У меня получилось около 4-6 штук на погонный метр ленты шириной 40 см, при 12-ой арматуре (8 ниток в хомуте). От погружения в песок я подкладывал кусочки рубероида.

Труба может быть и больше.

Я использовал обрезки  100 мм канализационной пластиковой трубы, где-то 7-8 см высотой напилил и поставил.

Или меньше.

Нарезаете из трубы ПНД 32 или 40 мм колечки нужной высоты и вертикально их ставите на крышки для консервирования. По щебню крышки, как правило, не нужны.

Бетонные фиксаторы

Как и пластиковые, бетонные фиксаторы бывают промышленного производства, но используются, в основном, для больших объектов, и в продаже их найти сложно. Однако самостоятельно изготовить такие опоры может каждый, если есть время возиться с формами, заливкой и сушкой. Некоторые не заморачиваются с формованием и делают «нашлепки» из раствора или выкладывают конусом прямо по месту, но лучше все же потратить время.

Бетонные подставки чаще всего двух типов:

• Прямоугольники – заливка в форму или нарезка на кубики незастывшего раствора;
• Кругляши – заливка в обрезки пластиковых труб, получается ровный рельеф или заливка в донышки от пластиковых бутылок, получаются еще и пазы под пруты.

Если вставить в бетон проволоку, получатся не просто опоры, а настоящие фиксаторы арматуры.

Посмотрите видео Антона Вебера, там процесс изготовления бетонных фиксаторов для ЗС. Собираете опалубку прямоугольником, заливаете жестким бетоном или пескобетоном, пока раствор не схватился, вставляете петли из вязальной проволоки, нарезаете массу на квадраты (5-7 см). После застывания бетона вытряхиваете из формы и ломаете по прорезям.

Работоспособность метода подтверждена.

Вчера попробовал сделать пилотную партию, сегодня остался доволен результатом, высыпал первые кубики на денек в воду, сделал следующую заготовку.

Ещё один неплохой способ: отрезаете донышко от простой пластиковой бутылки (с бугристым рельефом), заполняете его жёстким раствором (мало воды) и, как куличики в детстве из песка, выкладываете на плоское основание, застеленное плёнкой, через несколько дней подставки готовы.

Что и делают.

У нас подставки не продаются и не продавались никогда. Привез из Питера 25-35 мм подставки, а под заезд в гараж они маловаты, на форуме попадалось упоминание о том, что можно вот так, как в детстве, лепить. Слепил.

Покупные фиксаторы или самодельные, пластиковые, или бетонные, главное – выдержать слой и надежно защитить свой монолит от разрушения.

Пригодятся фиксаторы и при заливке домов – например, из монолитного пенобетона, если же речь о технологии несъемной опалубки, то чаще всего используют пластиковые трубы, они и стяжки защищают, и слой помогают выдержать. В видео – о нюансах арматурных работ.

lenta.co

Фиксаторы для арматуры. Подставки под арматуру. Стойки для арматуры.

Фиксаторы для арматуры. Подставки под арматуру. Стойки для арматуры.

Фиксаторы для арматуры. Что это такое?

Фиксаторы арматуры – это закладные изделия, которые применяются для закрепления и удержания положения стальной арматуры в теле бетона. Иногда их называют фиксаторами защитного слоя или пластиковыми закладными.

Необходимость применения фиксаторов защитного слоя обусловлена их свойствами:

• создают защитный слой. В железобетоне удерживают правильное положение каркасов и арматурных сеток;
• облегчают процесс бетонирования;
• обеспечивают поддержание нужной толщины защитного слоя;
• предотвращают растрескивание бетона, вызванное искривлением арматуры под воздействием больших весов сооружений;
• увеличивают прочность возводимых конструкций;
• выполняют антикоррозийную защитную функцию;
• устраняют возможность появления контура арматурной сетки на бетонных поверхностях, а так же выход стержней арматуры на поверхность.

По сути, фиксаторы арматуры – это расходный материал, остающийся в застывшем бетоне, который нельзя использовать многократно. Они должны быть обладать свойствами, которые сделают их не подверженными деформациям в агрессивных средах, и быть не чувствительными к резким перепадам температур. При соблюдении этих условий использовать фиксаторы можно в любых климатических условиях.

Форма и вид фиксаторов обусловлены их назначением и расположением арматуры в монолитной конструкции. Существует масса разновидностей фиксаторов, но можно выделить несколько основных видов, в зависимости от типа сооружения:

1. Для возведения вертикальных монолитов используются фиксаторы вида «звездочка».
2. Для горизонтального расположения арматуры, которое встречается при заливке плит перекрытий, полов и фундаментов, используют фиксаторы «стульчик» и «кубик».
3. Фиксатор вида «конус» — это заглушка, предназначенная для стяжных винтов.
4. Универсальные фиксаторы защитного слоя являются многофункциональными.

Пластиковые закладные применяются для фиксации в пространстве всевозможных арматурных конструкций, перед заливкой бетона и обеспечения защитного слоя после его застывания.

Подставки под арматуру и стойки для арматуры выполняют те же функции и их также называются фиксаторами.

Защитный слой бетона

Защитный слой бетона – это часть бетона, от которой зависит долговечность результирующей постройки. По сути, это расстояние от наружной грани железобетонного элемента до ближайшего арматурного стержня. Толщину защитного слоя бетона следует подбирать исходя из роли арматуры в конструкциях. Учитывается рабочая или конструктивная роль; тип конструкции, например, колонна, плита, балка, элемент фундамента или стены; диаметр и вид арматуры. Это обусловлено тем, что чересчур тонкий слой не будет в полной мере выполнять свои функции, а слишком толстый слой отрицательно скажется на усиленном каркасе и повлечет увеличение затрат.

Параметры защитного слоя регламентированы.  Для получения сертификата обязательным является соблюдение государственных стандартов СНиП (строительные нормы и правила):

• при стандартной или пониженной влажности в помещении толщина защитного слоя бетона не должна быть менее 20 мм;
• при повышенной влажности внутри сооружений толщина бетона должна быть не менее 25 мм;
• при возведении зданий, железобетонные части которых выходят в открытую атмосферу, защитный слой бетон должен составлять 30 — 40 мм;
• для перекрытий толщиной до 250 мм слой бетона должен составлять не менее 12 мм. Данная величина варьируется в зависимости от диаметра арматуры. Для перекрытий большей толщины толщина слоя увеличивается на 5 мм;
• часть конструкции, размещенная в почве без применения дополнительной защиты, должна быть покрыта слоем бетона от 40 до 76 мм;
• для фундаментов предусмотрена толщина, слоя не менее 40 мм.

Поскольку железобетонные конструкции являются монолитными, то для осуществления контроля над соблюдением правил СНиП используются магнитные датчики. Они позволяют измерять глубину пролегания металлоконструкции.

Материалы для изготовления фиксаторов для арматуры

Материалом для изготовления фиксаторов служит прочный пластик, это обусловлено в первую очередь тем, что он не подвержен коррозии и легко принимает любую нужную форму. Стоит отметить, что не любой пластик подходит для изготовления фиксаторов. Материал должен обладать всеми из перечисленных свойств:

— быть устойчивым к высоким и низким температурам, а так же к перепадам их значений;

— не боятся влияния внешних факторов;

— не деформироваться со временем.

Использование фиксаторов для арматуры

Фиксаторы в теле бетона лучше всего размещать по принципу шахматной доски, выдерживая интервал 0,5 – 0,9 м. Какое значение брать, зависит от сечения прутка арматуры и габаритов стального каркаса;

Для фундамента без «подбетонки» минимальная высота нижних фиксаторов должна составлять 70 мм. Такие фиксаторы также называются стройками или подставками для арматуры.

Для бетонирования конструкций с композитной арматурой используют такие же фиксаторы как и с металлической.

Фиксатор арматуры «стульчик»

В зависимости от типа и размера с его помощью можно создать защитный слой от 15 до 40 мм, при этом шаг изменения ширины равен 5 мм. Каждый фиксатор имеет один защитный слой, а диаметр арматуры может меняться от 4 до 16 мм.

Главная область применения фиксатора для арматуры «стульчик» — это заливка горизонтальных плоскостей. Например, бетонные полы, плиты перекрытия, фундаменты и другие горизонтальные участки строящегося объекта. С их помощью можно легко получить защитный слой нужного размера.

Иногда лучше выбирать изделие «стульчик», которое имеет 5 ног, поскольку наличие пятой ноги, не дает разъезжаться ножкам фиксатора в стороны при давлении арматурного каркаса и ходьбы по нему строителей, как в случае со стульчиком с 4 ножками. При возведении конструкции на сыпучих поверхностях возникает необходимость приобрести дополнительный фиксатор «Основание», который предотвратит погружение ножек стульчика. Так же это необходимо, если под ножками располагаются изделия для гидроизоляции, что бы исключить пробитие их ножками изделия. Есть множество разновидностей данного вида фиксаторов, выбор которых обусловлен показателями конкретной постройки.

Фиксатор арматуры «звездочка»

Этот вид фиксаторов является наиболее распространенным. Чаще всего его используют при возведении стен, но с помощью такого фиксатора можно возводить и другие вертикальные объекты. У данного элемента есть гибкие губки, за счет чего они могут применяться для арматуры разного диаметра, но при этом предназначены только для одной толщины защитного слоя.

Фиксатор арматуры «конус»

Предотвращают возможность попадания бетона внутрь трубки-ограничителя, поскольку обеспечивает плотный контакт защитной трубки с опалубочной поверхностью. При попытке экономии на фиксаторе можно лишиться стяжного болта при демонтаже опалубки, стоимость которого значительно превышает затраты на фиксатор. «Конус» используется с трубами ПВХ и ПНД и устанавливается на концы ограничительной трубки стяжки. Необходимо учесть, что для монтажа одного стяжного винта требуются два конуса. Особенность «конуса» заключается в том, что после снятия опалубки допускается его повторное использование.

Вместо стяжных болтов для крепления опалубки можно использовать простую арматуру вместе со специальными зажимами. Это позволяет не делать трубки для стяжки, а значит не требуются использования фиксаторов в виде конусов. Подробнее о таком способе крепления Вы можете прочитать в специальной статье: крепление опалубки пружинными зажимами.

Фиксатор арматуры «кубик»

Фиксатор «кубик» применяется для строительства фундаментов, плит перекрытий, промышленных полов, возведении мостов. Переворачивая корпус фиксатора, получаем один из необходимых защитных слоев. Данное изделие рассчитано на четыре защитных слоя различных по толщине, при максимальном диаметре арматуры 40 мм.

Расход согласно СНиП от 6 до 10 штук на кв/м, в зависимости от диаметра используемой арматуры.

Многоуровневые фиксаторы для арматуры

Уникальная конструкция этого вида фиксаторов допускает соединение нескольких фиксаторов, между собой. Это позволяет размещать несколько рядов арматуры на разных высотах. Каждый последующий фиксатор увеличивает параметры защитного слоя. Средний расход составляет 4-6 шт/м2.

Часто конструкция арматурных  фиксаторов вида «Стульчик» и «Кубик» предусматривает возможность использования их для многоуровневых конструкций. В этом случае в верхней части фиксатора предусмотрены пазы для ножек фиксатора следующего уровня.

Фиксаторы арматуры своими руками

Если в нужный момент у вас не оказалось фиксаторов, или их не хватило на весь объем, то можно изготовить их из подручных материалов, обычно доступных на стройке.

Итак, из чего же можно делать фиксаторы:

— из обрезков трубы. Главное условие – труба должна быть изготовлена из прочного пластика.

— из прутка. Подходит при сравнительно небольшой нагрузке на армированную конструкцию. Такое приспособление строители прозвали «лягушкой».

— из прутка и металлических колец. В кольца заливается раствор и замуровывается П-образная деталь. По сути, это разновидность «лягушки».

Из чего не следует делать фиксаторы:

— продукция на основе древесины. Колышки, куски фанеры и ДСП, поскольку они обладают свойством впитывать влагу и не обладают достаточной прочностью;

— кирпич и бой кирпича, поскольку он впитывает жидкость и разрушается со временем. Уменьшая прочность всей конструкции;

— пластиковые бутылки, канистры и прочие изделия пластика, не обладающего достаточной прочностью.

Раньше в качестве подложки под арматуру использовали бетонные кубики, но в последнее время от этой технологии отказались.

k-dss.ru

Фиксатор арматуры «стульчик»: описание, применение

Стульчики для опалубки – пластиковые фиксаторы, используемые для крепления горизонтально расположенной арматуры. Подобные закладные изделия обычно применяют при заливке фундаментов, полов и потолочных перекрытий. Это материал одноразового употребления. На один квадратный метр требуется от 5 до 10 штук, поэтому если возникнет желание купить фиксатор арматуры стульчик, вам будет предложена упаковка или мешок, содержащие от нескольких сотен до тысячи единиц.

Преимущества

Фиксаторы защитного слоя стульчик являются важной составляющей арматуры железобетонной конструкции. Они надежно закрепляют сетку в нужном положении, не давая ей сдвинуться под напором бетонной массы. В зависимости от технических характеристик, фиксатор бетонный стульчик может создавать защитный слой (расстояние от земли до арматуры) толщиной до 5 см. Наличие такого крепежа дает следующие преимущества:

• фиксаторы стульчик 15 помогают сформировать защитный слой нужной толщины и надежно удерживают арматурный каркас;
• значительно упрощается процесс бетонирования;
• обеспечивается необходимая прочность конструкций;
• фиксаторы для арматуры стульчик 30 не дают металлическим прутьям «вырваться» на поверхность, что может произойти при небрежном закреплении каркаса;
• исключается растрескивание бетона.

Конструкция

Фиксатор арматуры стульчик 30 изготавливают из высокопрочного пластика путем литья в формах. Этот универсальный материал полностью соответствует всем требованиям задачи: он устойчив к серьезным перепадам температур, не деформируется со временем, не боится внешних воздействий, не подвержен коррозии. Если вам довелось купить фиксатор арматуры стульчик 50, не отвечающий требованиям ГОСТ, вы заметите это уже по внешнему виду. Зачастую такие изделия ломаются еще на стадии монтажа. В таких случаях следует сразу заменить крепеж. Цена фиксаторов для арматуры стульчик не столь высока, чтобы рисковать надежностью всей конструкции.

Изделие выпускается в нескольких типоразмерах. Самый мелкий фиксатор арматуры стульчик 15 мм обеспечивает высоту защитного слоя 1,5 см. Каждый следующий размер увеличивается на 5 мм. Наиболее габаритным является фиксатор стульчик 50 мм, цена которого, соответственно, самая высокая. Следующий по важности параметр – рабочий диаметр. Стандартные изделия предназначены для крепления арматуры диаметром от 4 до 16 мм. Усиленный фиксатор стульчик 50 мм способен удерживать прутья толщиной до 24 мм.

В строительстве используют крепеж как с четырьмя, так и с пятью ножками. Классический фиксатор стульчик 30 мм готов выдерживать серьезные нагрузки, но когда речь идет о важных крупных объектах рекомендуется выбирать изделия с пятью опорами. Если в определенный момент давление окажется слишком большим, ножки могут разъехаться. Таким образом, фиксатор стульчик 25 мм будет продавлен, а геометрия арматурного каркаса серьезно нарушена. Наличие дополнительной опоры позволит исключить такие неожиданности. Цена фиксатора стульчика с пятью ножками превышает стоимость обычных изделий, но незначительно.

Особенности эксплуатации

Расход материала напрямую зависит от тяжести арматурного каркаса и расчетной массы бетонной смеси. Оптимальным количеством фиксаторов для арматуры стульчик универсальный 30 на квадратный метр считается пять штук. При необходимости это число можно увеличить вдвое. Если возникнет желание, можно установить и больше опор стульчик, но в этом нет особой технической надобности, а расходы существенно возрастут.

Устанавливать подобный крепеж следует только на жесткое основание. В противном случае фиксатор для арматуры стульчик 50 может «утонуть» в поверхности, что приведет к нарушению конструкции. Если опора ставится на фанеру, бетон, железо или деревянные плиты, проблем не возникнет. Когда в прочности возникают сомнения, лучше купить фиксатор стульчик в комплекте со специальным основанием. При таком варианте ножки будут надежно стоять на твердой поверхности без опасности смещения. Применение дополнительного крепежа увеличит расходы на материал примерно вдвое, но здесь экономить противопоказано. Особенно если фиксатор стульчик 40 мм ставится на тепло- или гидроизоляцию. Под нагрузкой ножки могут элементарно проткнуть поверхность, нарушив герметичность.

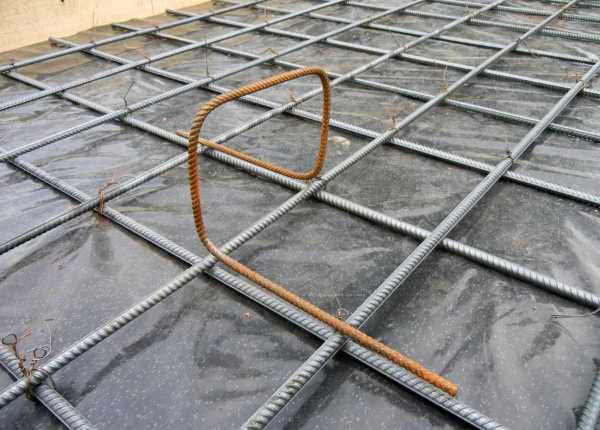

При бетонировании отдельных объектов арматура может размещаться на нескольких уровнях. Для такой работы требуются специальные крепежные конструкции. В их состав часто входят и фиксаторы арматуры стульчик 50 мм. Изделия, предназначенные для решения подобных задач, отличаются наличием пазов в верхней части, благодаря которым можно установить следующий элемент. Таким образом, высота защитного слоя может в несколько раз превышать стандартную.

Доступная цена фиксатора арматуры стульчик делает этот расходный материал одним из лидеров строительного рынка в своем сегменте. Наряду с пластиковыми закладками типа «кубик», он является самым распространенным видом крепежа арматуры при заливке горизонтальных плоскостей. К этой же категории можно отнести различные подставки и стойки. Для бетонирования стен и других вертикальных объектов используются «звездочки» и универсальные изделия. Приобрести фиксатор стульчик 35 и прочие вспомогательные элементы для арматуры в Москве вы можете в нашей компании.

opalubka-sten.ru
