Содержание

все виды и стандартные размеры

Из всего многообразие железобетонных изделий, предлагаемых современным рынком, выделить надо ЖБ плиты перекрытия. Основное их назначение – межэтажные перегородки, используемые и в частном домостроении, и в городском, и в промышленном. Обозначенные плиты – это достаточно широкий модельный ряд, разграниченный по габаритам, по форме. По статистике эти железобетонные изделия являются основной продукцией, которую выпускают заводы ЖБИ.

Особенности конструкции

Конструктивно строительные плиты перекрытия – это армирующий каркас, залитый тяжелым или легким бетоном. Чаще используют первый. Все предприятия выпускают их по стандарту, который разделяется по маркам.

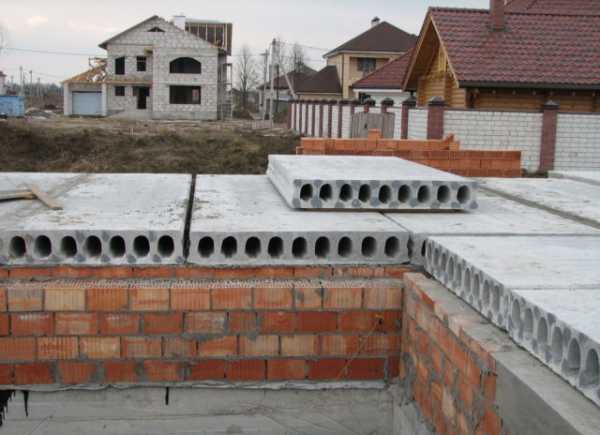

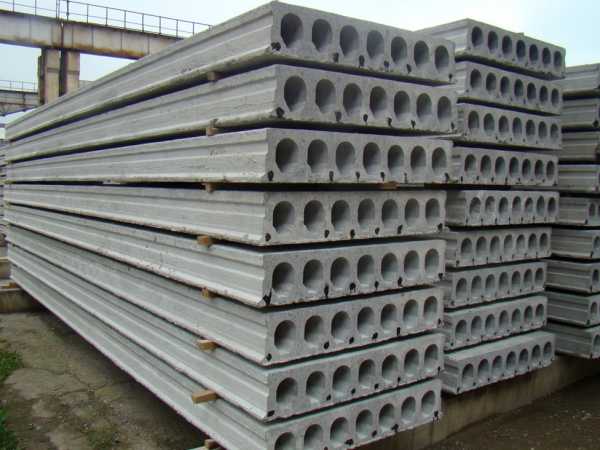

Многопустотные железобетонные панели ПК

Марка ПК чаще остальных используются в строительстве многоэтажных жилых домов. Ее отличительная особенность — сквозные отверстия разной формы: круглая, овальная и полукруглая. Именно пустоты сделали ПК востребованными.

Причин тому несколько:

  • низкая себестоимость за счет меньшего расхода бетона;
  • неплохие тепло- и звукоизоляционные качества;
  • пустоты можно использовать для прокладки коммуникационных сетей.

ПК делятся на несколько подгрупп, которые друг от друга отличаются длиною, размерами сечения, размерами пустот. В таблице ниже приведены стандартные размеры железобетонных плит перекрытия.

Тип плитыКоординационные размеры плиты, мм
ДлинаШирина
1ПК

2ПК

3ПК

От 2400 до 6000 включ. с интервалом 300, 7200, 75001000, 1200, 1500, 1800, 2400, 3000, 3600
1ПК90001000, 1200, 1500
1ПК

2ПК

3ПК

От 3600 до 6000 включ. с интервалом 300, 7200, 7500От 2400 до 3600 включ. с интервалом 300
1ПК

2ПК

3ПК

От 2400 до 3600 включ. с интервалом 300 От 4800 до 6600 включ. с интервалом 300
4ПКОт 2400 до 6000 включ. с интервалом 300, 7200, 90001000, 1200, 1500
5ПК6000, 9000, 120001000, 1200, 1500
6ПК120001000, 1200, 1500
7ПКОт 3600 до 3600 включ. с интервалом 30001000, 1200, 1500, 1800
ПГ6000, 9000, 120001000, 1200, 1500

Необходимо обозначить, что прочность панельной конструкции, ее несущая способность во многом зависят от сечения сквозных пустот. Чем меньше сечение, тем выше прочностные характеристики. К примеру, две марки: 1ПКК и 2ПКК имеют одинаковые габариты. Только у 1ПКК диаметр пустот равен 159 мм, у 2ПКК 140 мм. Получается, что у второй модели несущая способность выше.

На прочность изделий влияет и толщина панели. По стандарту предприятия выпускают три позиции: 16, 22 и 30 см. Что касается самого показателя несущей способности, то основная разновидность плит выдерживает 800 кг/м², в которых используется легкий бетон. А также выпускаются панели из напряженного бетона, которые выдерживают нагрузку 1200-1250 кг/м².

Внимание! Разнообразие панелей перекрытия по размерам дает возможность застройщику подбирать ЖБИ элементы в точности с проектом здания. Это облегчает и удешевляет строительство.

Необходимо отметить, что пустотные изделия делятся на две группы по способу производства.

  • Опалубочного формирования.
  • Безопалубочные.

Марка ПК относится к первой категории классификации. Все дело в том, что арматурный каркас укладывается в подготовленную опалубку, изготовленную из стальных листов, куда заливается бетонный раствор. Размеры многопустотной плитной панели зависят полностью от размеров опалубки, которую собирают по ГОСТу. Залитый в опалубку бетон подвергается вибрированию и тепловой обработке.

Ко второй категории относятся изделия под маркой ПБ. Их изготавливают на специальном конвейере, который собой представляет вибрационную линию. После становление бетонного раствора длинную ленту режут на отрезки требуемой длины, для чего используют специальные отрезные станки. Типоразмер определяется шагом отрезки – 10 см.

Внимание! В марку ПБ не укладывается поперечная арматура. По сути, это конструкция балочного типа. Это дает возможность разрезать их поперек или под углом 45°. Из отрезков собираются перекрытия эркеров, создаются короткие перемычки. Добавим, что иногда маркировку ПБ видоизменяют как ППС. Это одно и то же.

Именно разная технология производства круглопустотных плит перекрытия позволяет различить их и по внешнему виду, а точнее, по качеству поверхностей. Так марка ПК регламентируется ГОСТом, в котором есть допущения по размерам и наличию трещин. Материал ПБ – это высококачественные изделия с точными параметрами и прямолинейными ровными поверхностями.

Сборные ребристые (П-образные) панели

Это совершенно другая марка, изделия которой от предыдущей отличаются разительно:

  • нет в конструкции продольных сквозных пустот;
  • толщина меньше;
  • снабжены двумя ребрами жесткости по краям.

Используют эти панели в качестве перекрытий зданий нежилого назначения и в качестве несущих конструкций парапетов и туннелей для прокладки по ним водопроводных и тепловых сетей. Несущая способность у них достаточно высокая, как и у марки ПК, но прочность на изгиб выше. К тому же такие панели стоят дешевле за счет меньшего расхода бетона.

Высокая прочность – отличительная черта ребристых плит:

Модельный ряд, представленный на современном рынке стройматериалов, достаточно широк. Классифицируется он по размерам изделий, где толщина – это или 30, или 40 см. Первые используются в основном в качестве перемычек между последним этажом и кровельной конструкцией. Нередко такие плиты выступают в качестве пола для чердака или кровли плоской крыши. Вторые устанавливают в качестве перекрытий на крупногабаритных объектах промышленного или коммерческого назначения.

Ширина сборных изделий марки ПРТ варьируется в диапазоне 1,5-3 метров (очень редко производители выпускают семиметровые изделия), длина имеет точные показатели: 6, 12 и 18 м. На фото ниже показана таблица, где обозначены виды и размеры плит перекрытия по ГОСТу.

№ п/пИзделиеРазмеры, смМасса, кг
длинаширинавысота
Плиты ребристые
1ПРТм-111739965
2ПРТм-213739976
3ПРТм-315739987
4ПРТм-4177399100
5ПРТм-51973912128
6ПРТм-62173912141
7ПРТм-72373912154
8ПРТм-82573912167
9ПРТм-92773912180
10ПРТм-102973915197
11ПРТм-113173915206
12ПРТм-123373915227
13ПРТм-133573915240

Сплошные доборные конструкции

Это небольшие по ширине изделия, которые выдерживают достаточно внушительные нагрузки: 1000-3000 кг/м². По сути, это не плитные панели, а перемычки. И применяют их чаще всего в многоэтажном строительстве. Длина изделий варьируется в диапазоне 1,8-5,0 м, толщина 12 или 16 см.

Высокопрочное перекрытие можно смонтировать из сплошных перемычек:

Высокая несущая способность, пожалуй, единственное преимущество. Что касается недостатков, то можно отметить:

  • низкие тепло- и звукоизоляционные качества, несравнимые с маркой ПК;
  • большой удельный вес, составляющий от 600 до 1500 кг при небольших габаритах;
  • большой расход бетонного раствора с учетом все тех же небольших габаритов, а соответственно высокая цена изделий.

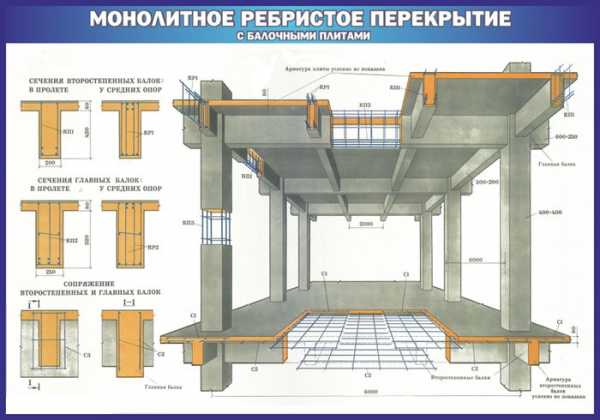

Монолитные конструкции

Эта разновидность железобетонных плит перекрытия по своим характеристикам, положительным и отрицательным сторонам очень похожа на доборные элементы. Их обычно используют, при строительстве здания, перекрытие которого будет подвергаться серьезным нагрузкам. К примеру, будет производиться монтаж крупногабаритного тяжелого оборудования.

Видео

Такие конструкции заливаются по месту на стройплощадке с укладкой армирующего пояса из стальной арматуры, количество и параметры которой определяются расчетами, связанными с несущей способностью перекрытия. Это удобно в том плане, что есть возможность залить перекрытие разнообразной конфигурации. И проблем в этом нет. Для заливки и формирования монолита используется опалубка.

Другие преимущества:

  • экономия средств на транспортировку;
  • возможность добавлять в бетонный раствор пластификаторы, добиваясь тем самым необходимых свойств, к примеру, повышенной влагостойкости, морозостойкости или сопротивляемости высоким температурам.

Монолитные конструкции считаются более прочными, чем все остальные плитные изделия. Но их себестоимость самая высокая за счет большого количества арматуры и бетона, за счет больших трудозатрат, связанных с обустройством опалубки, сборкой арматурного пояса, ухаживанием за залитым бетонным раствором. При этом монолитная конструкция долго набирает марочную прочность (до 28 дней), и это при благоприятных условиях высыхания. Поэтому использование таких конструкций только продлевает сроки строительства.

Разнообразие дает возможность выбирать те панели, которые подходят для строительства зданий с разными требованиями и по размерам, и по несущей способности сооружения. В частном домостроении используют только пустотелые изделия, которые и по цене ниже, и по прочности остальным не уступят.

stroitelstvo.guru

размеры и разновидности, плюсы и минусы

Дата: 22 января 2018

Просмотров: 1437

Коментариев: 0

Сборные плиты перекрытия


Процесс возведения зданий неразрывно связан с установкой перекрытий. Они разделяют строение на функциональные зоны по вертикали и обустраиваются между этажами, а также над подвальной частью здания. Сборные железобетонные плиты пользуются повышенной популярностью как у начинающих застройщиков, так и у профессиональных строителей благодаря прочности, долговечности и надежности. Они обладают серьезными достоинствами и, одновременно, имеют некоторые недостатки. Остановимся на разновидностях железобетонных плит, разберемся с технологией установки.

Плиты перекрытия сборные железобетонные – размеры и разновидности

Панели, изготавливаются на специализированных предприятиях из марочного бетона, усиленного арматурной решеткой.

Размеры изделий стандартизированы и составляют:

  • длина – 2,5–12 м;
  • ширина – 1–1,5 м;
  • толщина – 14–22 см.

Подобрав панели стандартных размеров, соответствующих расстоянию между опорными поверхностями стен и кратных ширине коробки, можно быстро сформировать железобетонное сборное перекрытие.

Не успев появиться на строительном рынке, плиты завоевали огромную популярность

Конструкция составных элементов может быть различной:

  • цельной. Изделия внешне легко отличить от других видов, посмотрев на торцевую часть панели. В бетонном массиве отсутствуют характерные для других типов плит продольные полости. Сплошные панели характеризуются повышенными прочностными характеристиками и увеличенной массой. Слабые стороны – низкие теплоизоляционные свойства, а также недостаточная звукоизоляция;
  • пустотной. Параллельно расположенные вдоль продольной оси изделия полости имеют в основном круглое сечение диаметром 11–16 см. Возможен вариант продукции с овальными каналами. Пустотные изделия широко распространены в строительной сфере. Они отличаются повышенными звукоизоляционными характеристиками. Благодаря уменьшенному весу снижаются нагрузки на стены и основу здания;
  • шатровой. Поперечное сечение напоминает лоток с параллельно расположенными ребрами толщиной 14–16 см. Облегченная конструкция с продольными ребрами жесткости обеспечивает повышенный запас прочности и способна воспринимать значительные деформации. Изделия П-образной формы сложнее отделать с внутренней стороны. Кроме того, они хуже сохраняют тепло.

Продукция также отличается методом изготовления арматурного каркаса:

  • сварные конструкции изготавливаются из стальных прутков, соединенных контактной или полуавтоматической сваркой;
  • вязаные решетки собраны из отдельных стержней, соединенных специальной отожженной проволокой.

На этапе проектирования необходимо выбрать оптимальный вариант конструкции изделий.

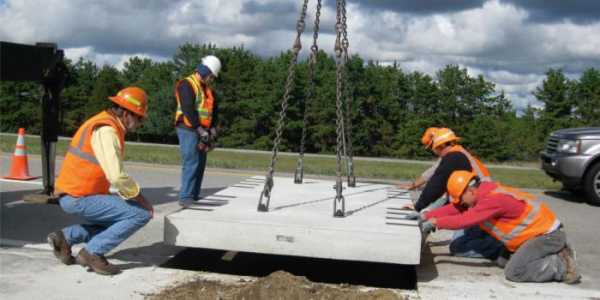

Спектр применения разнообразен: от перекрытия этажей до укладки дорог

Сборные плиты перекрытия – плюсы и минусы

Панели, изготовленные на предприятиях сборного железобетона, являются одним из наиболее распространенных видов продукции для сооружения перекрытий.

Они привлекают застройщиков множеством достоинств:

  • приемлемой ценой. Затраты на сооружение сборной конструкции значительно меньше по сравнению с монолитным вариантом;
  • возможностью ускоренного монтажа. С помощью грузоподъемного оборудования можно быстро установить панели на несущие стены;
  • долговечностью. Прочная конструкция из армированного бетона сохраняет целостность на протяжении длительного периода эксплуатации;
  • надежностью. Железобетон способен сохранять целостность под воздействием значительных нагрузок;
  • повышенной монтажной готовностью. Изделия готовы к монтажу, который может осуществляться независимо от погодных условий;
  • шумоизоляционными свойствами. Материал эффективно поглощается внешние шумы, обеспечивая комфорт в помещении;
  • пожаробезопасностью. Железобетон обладает стойкостью к воздействию повышенной температуры и открытого огня.

Имеются также и слабые стороны:

  • необходимость использования грузоподъемного оборудования;
  • наличие пространства между панелями, которое необходимо герметизировать;
  • недостаточная жесткость по сравнению с монолитной конструкцией.

Выбирая сборные плиты перекрытия для решения поставленных задач, тщательно проанализируйте их преимущества и взвесьте недостатки.

Железобетонным изделиям отводится особое место в строительном мире

Железобетонные сборные перекрытия – общая информация по монтажу

При выполнении монтажных мероприятий обратите внимание на соблюдение следующих моментов:

  • укладку панелей с минимальным зазором между боковыми поверхностями;
  • прочность соединения панелей анкерами;
  • выравнивание уровня опорной поверхности по периметру капитальных стен;
  • контроль правильности монтажа на стены и обеспечение горизонтальности;
  • возведение внутренних перегородок после завершения монтажа.

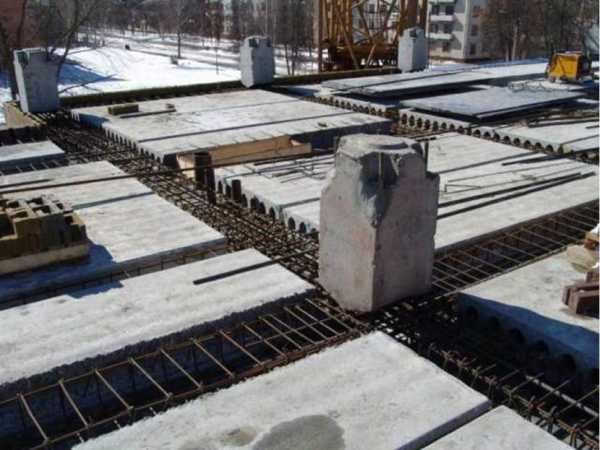

Сооружение кольцевого армопояса позволяет равномерно распределить нагрузки на несущие стены, повысить жесткость коробки и избежать появления трещин. Он выполняется по контуру несущих стен из бетона, усиленного стальной арматурой. На прочность перекрытия влияет также размер опорной поверхности.

Ширина опирания зависит от материала стен и составляет:

  • для панельных конструкций – 10 см;
  • для опор из кирпича и пористого бетона – 12 см;
  • для внешних несущих стен здания – 25 см.

При выполнении монтажных работ необходимо правильно устанавливать сборные плиты перекрытия.

Недостатком сборных плит из железобетона (как и других жби) является достаточно высокий вес, что значительно ограничивает область их применения в строительстве

Допускаются следующие варианты установки:

  • на опорную поверхность двух параллельно расположенных стен опираются короткие стороны плиты. В данном варианте арматура демпфирует изгибающие нагрузки, бетон сохраняет прочность и не растрескивается;
  • на три стены, формирующие П-образный контур. Приведенный метод используется при установке крайних плит, контактирующих длинной стороной со стеной. Под влиянием усилий деформируется только консольная сторона.

Характерные ошибки, вызывающие нарушение целостности бетона с образованием трещин:

  • опирание панелей по контуру строения длинными сторонами;
  • установка плит на три опорные поверхности, расположенные параллельно;
  • монтаж изделий на торцевые плоскости двух стен с консольным выносом;
  • опирание панелей на торцы отдельно расположенных колонн;
  • защемление опорных поверхностей с одной или двух сторон.

Сооружая сборные железобетонные перекрытия, важно определиться с методом монтажа и соблюдать технологические рекомендации. Это позволит избежать ошибок.

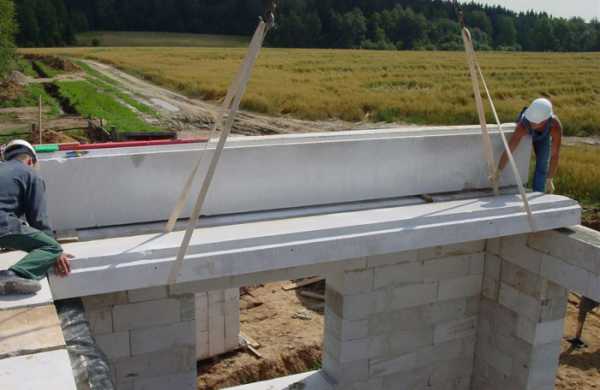

Сборные железобетонные плиты – технология установки

Для монтажных мероприятий потребуется оборудование, а также инструменты:

  • автокран с грузоподъемностью, соответствующей массе панелей;

Они равномерно давят на стены, не требуют использования спецтехники

  • стропы, которые соответствуют массе изделий, а также шнур-причалка;
  • строительные леса для выполнения высотных работ;
  • стальные анкеры для крепления панелей после установки;
  • лом, облегчающий корректировку положения панелей при монтаже;
  • отвес и мерительный инструмент для проверки правильности монтажа изделий.

Необходимо своевременно подготовить раствор цемента, который потребуется для устранения возникших при монтаже зазоров. При выполнении монтажных работ обращайте внимание на соблюдение ширины опорной поверхности.

Соблюдайте следующую последовательность операций:

  1. Проконтролируйте горизонтальность торцевой поверхности стен по периметру. Максимальное колебание уровня может составлять 10 мм.
  2. Уложите раствор цемента на подготовленную поверхность стен. Обеспечьте одинаковую толщину слоя, составляющую 2 см.
  3. Застропите плиту и переместите ее к месту установки. Медленно устанавливайте, корректируя положение ломом.
  4. Проверьте ширину поверхности контакта и установите плиту на место. Отсоедините крюки такелажной оснастки.
  5. Зафиксируйте положение с помощью анкеров. Устанавливайте их с постоянным шагом, равным 2–2,5 м.

Важно соблюдать данные рекомендации при осуществлении работ по монтажу.

Заключение

Сборные железобетонные плиты — важный конструктивный элемент здания, превосходящий по эксплуатационным характеристикам цельные изделия. Они широко используются при возведении многоэтажных зданий, а также при строительстве малоэтажных объектов. Для обеспечения требуемой прочности перекрытия, необходимо определиться с видом используемых плит, изучить рекомендации по монтажу и ознакомиться с технологией. Несмотря на кажущуюся простоту процесса, целесообразно доверить выполнение монтажных работ опытным строителям.

pobetony.ru

Плиты покрытия: размеры, характеристики, виды

Плиты покрытия являются актуальным элементом в строительстве, они состоят из железобетонного материала. Такие устройства используются при строительстве домов с несколькими этажами, а также для обустройства дорог. Рассмотрим, какие размеры имеет плита покрытия, и её основные характеристики.

Характеристика плит покрытия

Железобетонные плиты покрытия выполняют несущую функцию, в их состав входит наполнитель крупной фракции, легкие, и тяжелые составы бетона. Такая конструкция имеет ряд преимуществ, плиты быстро укладываются, и имеют доступную стоимость. Но плита является тяжелой, поэтому основание под неё должно быть прочным. Также нельзя оставлять плиту на участке без гидроизоляционного материала на длительное время.

Плиты подразделяются на три вида

  1. Сплошной вид имеет высокий показатель прочности на сжатие, значительный вес, и низкое звуковое, и теплоизоляционное свойство.
  2. Шатровый вид конструкции имеет вид лотка, ребра которого сглажены. При их использовании, в проекте не должно быть балочных включений. С помощью таких плит можно поднять потолок без дополнительного наращивания стен. Размер такой плиты зависит от параметров комнаты, а высота является стандартной от 14 до 16 сантиметров.
  3. Пустотные конструкции являются самыми востребованными, они имеют вид параллелепипеда, с наличием продольных трубчатых пустот. За счет такого устройства имеют высокий показатель прочности на изгиб, и могут выдерживать большую нагрузку. Их удобно использовать для перекрытия больших пролетов около 12 метров, а форма позволяет беспроблемно положить коммуникации.
  4. Из ячеистого бетона изготавливаются плиты покрытия сплошного вида, они являются легкими, и могут выдерживать небольшую нагрузку, примерно до 600 килограмм. Такие конструкции используют для малоэтажных зданий.

Железобетонные конструкции могут иметь различные характеристики, помимо плоских, и пустотных плит, существует пучковый или струнный железобетон, его качества являются улучшенными.

При изготовлении в бетонный состав добавляют различные элементы, которые приводят к быстрому застыванию. Плиты применяются для строительства частных, и многоэтажных домов, при этом они отличаются огнестойкостью, экономичностью, прочностью, и долговечностью.

Виды плит покрытия по месту использования

По месту использования плиты бывают фундаментального, дорожного вида или применяются в качестве перекрытия. Такие плиты изготавливаются на заводе, а затем доставляются на стройку, и сразу укладываются. Обычно плиту фиксируют при помощи сварки, и закладных элементов из металла.
Монолитную железобетонную плиту используют в качестве плавающего фундамента, который повторяет все наружные стены на первом этаже. Таким образом, нагрузка на почву становиться равномерной, плита не подвергается деформации из-за изменения уровня грунта или близко расположенной грунтовой воды. Под плиту выкапывают углубление, заполняют его песком, поливают, и подвергают утрамбовке.
Плита перекрытия в малоэтажных работах выливается на месте строительства. При этом плита должна быть не менее 150 миллиметров по толщине, также края изделия армируются дополнительными скобами.

Размеры плит покрытия

Использование пустотелого настила проектируется на самом начальном этапе строительства. Так как если требуются плиты нестандартных размеров, то потребуются дополнительные затраты. Стандартный размер плиты имеет толщину 220 миллиметров, ширину 1, 1,2, 1,5 метров, и длину от 2,4 – 9 метров.
На современном рынке представлены различные виды железобетонных плит, которые соответствуют ГОСТу, это легкие, и тяжелые конструкции. На основании ГОСТа плиты должны такие параметры: 3*6, 3*12, 1,5*6, 1,5*12, 3*18.

Рассмотрим самые используемые марки плит, и их размеры:

  • марка 1 ПГ12-4, длина 12000 миллиметров, ширина – 3000, высота – 450, а вес – 6 150 килограмм;
  • марка 2П1-3, длина 5950, ширина 1500, высота 400 миллиметров, вес 2375 килограмм;
  • марка 2ПГ6-2АтVт, длина 5980, ширина 1490, высота 300, вес 1500 килограмм;
  • марка ПР3-60.15.3, длина 5980, ширина 1490, высота 300 миллиметров, вес 1580 килограмм;
  • марка 1П3-6, длина 5550, ширина 1500, высота 300 миллиметров, вес 2375 килограмм.

Плиты перекрытия монтируются на предполагаемое место при помощи кранна автомобильного или башенного вида, для этого на изделии делаются специальные петли.

Установка плит сборного вида

Качество постройки зависит от правильной подготовки поверхности к укладке плиты, а также аккуратного, и грамотного монтажа изделия. При выполнении работы постоянно производят измерения специальным инструментом. Конструкция будет надежной, если плита правильно опирается на колонны или стены.

Глубина опирания должна выбираться с учетом конструкции стен, и материала, из которого она выполнена. Для металлических баллок этот показатель должен составлять 70 миллиметров, для железобетонных ригелей около 75 миллиметров, а на опору из кирпича – 90. Если стены имеют низкую несущую способность, то сверху их укрепляют при помощи армопояса, они будут служить опорой для плит перекрытия.
При монтаже плит, должны использоваться унитарные детали в качестве закладных элементов, случайные отрезки арматуры могут привести к разрушению постройки.

  1. На торцы стеновой поверхности или балок, которые будут служить опорой для плит, наносят цементный раствор для придания прочности соединению. Смесь не должна застывать раньше, чем будет уложена плита, это повлияет на целостность здания.
  2. На кран прикрепляют крюк, имеющий четыре стропы, на их концах располагаются крюки, которые вставляются в петли, таким образом, плита поднимается горизонтально.
  3. Кроме крановщика, понадобятся ещё люди, чтобы регулировать ровность монтажа плиты.
  4. Все плиты имеют определенный уклон, верхняя часть немного меньше нижней, поэтому зазор заполняют раствором.
  5. Петли для перемещения соединяются стальным прутом, его края загибают внутрь, и закрепляют при помощи сварки.

Особенности монтажа плит покрытия

  1. Перед началом работы, необходимо вычислить все размеры, и нанести их на бумагу, это позволит избежать ошибок.
  2. При образовании зазоров значительного размера, их заполняют шлакоблоком, а мелкие отверстия закрывают раствором.
  3. При укладке пустотной поверхности, нужно, чтобы она укладывалась чистой стороной вниз. Такие элементы располагают с максимальной близостью друг к другу, без образования зазоров.
  4. Покрытия устанавливают на две стены короткими сторонами, таким образом, можно избежать деформации при усадке фундаментального основания.
  5. В некоторых случаях изделие необходимо укоротить, для разрезания используют мощную болгарку. Бетон немного надрезают, ударяют кувалдой, он осыпаются, а арматура остается, затем её срезают. Такие работы выполняют профессионалы, так как сложно укоротить плиту людям, не имеющим опыта.
  6. Монтаж плит не обойдется без крана, так как изделие имеет значительный вес.

При правильно выбранном изделии, не придется выполнять дополнительные работы по укорачиванию или наращиванию плит. Перед началом работ, необходимо вычислить размеры материала, и подбирать по соответствующим параметрам, чтобы не выполнять дополнительную затратную работу.

Инстаграм

superarch.ru

Размеры жб плит перекрытий

Чтобы многоэтажная постройка отвечала прочностным требованиям, следует применять материалы высокого качественного уровня. Сегодня в строительной отрасли имеется огромное количество перекрытий различных типов, но наиболее часто используют ребристые. Такая популярность объясняется просто – они отличаются возможностью равномерно воспринимать нагрузочное воздействие от всей конструкции.

Содержание:

  1. Описание ребристых плит, технические характеристики
  2. Габариты
  3. Пустотелые плиты перекрытия
  4. Достоинства
  5. Требования, предъявляемые к изделиям

Описание ребристых плит, технические характеристики

Такое изделие производят цельнолитным, имеющим вспомогательные продольные ребра.

Они исполняют роль балок, работающих на изгибы. Когда есть необходимость снизить воздействие существенной нагрузки, используют поперечные ребра. Бетон уходит из места растяжения, собирается в точках сжимания, из-за этого несущие ребра распределяют нагрузочные воздействия более рационально. С целью экономии цемента и снижения толщины железобетонных элементов перекрытия, ребристые участки армируют, не уменьшая его показателей прочности.



В промышленности такие плиты изготавливаются из бетонов разного типа:

  • легких;
  • тяжелых;
  • силикатных.

Чертеж таких изделий выглядит примерно так:


Стандартные размеры жб перекрытий разнообразны, это удобно для их применения в строительстве.

Габариты

Перекрытия в форме буквы «П» различаются по трем основным составляющим – длине, толщине и высоте.
По требованиям ГОСТов высота материала составляет 220 мм, по индивидуальным заказам на заводе можно изготовить и более тонкую – 160 мм. Разницей этих двух образцов будет степень шумовой изоляции и диаметр технологического отверстия.


В стандартном исполнении длина может составлять от двух до двенадцати метров. Чаще всего при проектировании объектов закладывают параметры на 3.6 и 7.2 метра.
Ширина ребристой плиты по установленному стандарту будет 1, 1.2, 1.5, 1.8 метра. Изделия квадратной формы встречаются редко, стоимость их значительно дороже.
Если принимать во внимание Государственные стандарты, то отмечаются следующие параметры: 3 на 12; 3 на 6; 3 на 18; 1.5 на 6.

Пустотелые плиты перекрытия

В изготовлении таких изделий применяется бетонная смесь, выдающая при сжатии значение прочности около В22.5. Марка бетона составляет F200, что подтверждает возможность применения конструкций в районах с суровыми климатическими условиями.


Длина плит составляет от 2.1 до 9.2 метров, ширина – 1, 1.2, 1.5, 1.8 метра. Встречаются плиты НВ и ПБ, значение ширины которых начинается с 55 сантиметров.

Достоинства

В производственном процессе применяются скрещенные балки, армирование. Все заполняется бетонной массой, создается хорошая устойчивость к воздействию больших нагрузочных усилий.
Сегодня для изготовления применяется бетонный состав, отличающийся повышенным уровнем прочности. Это дает возможность выпускать материалы прекрасного качества. Они даже стали популярными в районах с повышенной сейсмической активностью.
Пустотелые изделия отличаются неплохой теплоизоляцией, противостоят заморозкам и возгораниям.
Если монтаж плит выполнен качественно, они не будут пропускать влагу, оградят от посторонних шумов, газа и других неприятных явлений.
С помощью таких плит появляется возможность создать ровную поверхность, не имеющую перекосов.

Материал отличается прочностью, способен эксплуатироваться длительный период, не нуждается в особенном уходе.
Есть возможность выпускать изделия с добавочной пористостью, что придает им устойчивость к промерзаниям.

Требования, предъявляемые к изделиям

Размеры должны полностью соответствовать требованиям ГОСТов. В обязательном порядке изделия должны отличаться прочностью, жесткостью и устойчивостью к появлению трещин, выдерживать низкие температурные режимы. Все эти параметры должны устанавливаться при испытаниях.
Закладные и монтажные петли изготавливаются из стального материала нужного сорта, диаметр их имеет определенные размеры. Металл обрабатывается антикоррозийными составами.

Все приведенные данные по техническим характеристикам и стандартам указывают на типовые габариты плит, позволяют осуществить грамотный выбор панелей, способных надежно исполнить предназначенные для них функции.

nashprorab.com

Плиты перекрытия: размеры и производство

Плиты перекрытия – это железобетонные (ЖБ) конструкции, предназначенные для устройства перекрытий между этажами различных зданий. Различают: сборные сплошные, ребристые, пустотные. Они используются как в малоэтажном строительстве, так и при возведении высотных сооружений. Изготавливают плиты перекрытия из тяжелых и конструкционного легких бетонов нормальной плотности, а также из силикатного бетона высокой плотности. Для изготовления железобетонных изделий, работающих на изгиб, используется предварительно напряженный железобетон.

Многопустотные плиты большинства типов имеют толщину 220 мм, но есть изделия толщиной 260, 300 мм.

Типы и размеры ЖБ плит

Размеры плит перекрытия указываются в рабочих чертежах, а в процессе изготовления контролируется соответствие основных параметров, учитывая допустимые отклонения.

Различают 15 основных типов данных железобетонных изделий, с различными размерами и предназначением. Каждый тип имеет свое цифро-буквенное обозначение, например: 1ПК, 1ПКТ, 1ПКК, 2ПК и так далее. По согласованию с заказчиком, могут быть изготовлены различных размеров.

  • Пустотные размеры стандартных изделий (для пустотелых плит) от 114 до 203 мм. Цилиндрические пустоты в них позволяют снизить вес перекрытия, улучшить звукоизоляцию в здании. Толщина многопустотных плит большинства типов составляет 220 мм, но также встречается толщина 260 — 300 мм. При изготовлении руководствуются требованиями ГОСТ 9561-91 и других нормативных документов. Такие ЖБИ самые популярные.
  • Сплошные (без пустот) изготавливаются длиной до 6,6 м, шириной 3 м, толщиной в пределах 120-160 мм, массой до 7000 кг. Пустотелые – длиной до 12 м, а ширина их составляет от 1,5 до 2,4 м. Ребристые плиты имеют П-образное сечение, их длина – до 8,8 м, ширина – до 1,5 м, высота – до 400 мм.
  • Армирование плиты перекрытия выполняется каркасами, сетками, изготовленными из стали А – III (других классов) и проволоки ВР1. В изделиях большой длины (свыше 3 м) применяют высокопрочную арматуру.

Конвейерное производство

При поточном производстве все процессы (формование, твердение, распалубка) выполняется с помощью специализированных постов, являющихся частью технологического потока. Посты имеют специализированные машины, механизмы. Формы (оснастка) и изделия, согласно технологическому процессу, перемещаются от поста к посту.



Поточное производство может быть построено по различным схемам: по конвейерной и поточно-агрегатной. Конвейерный способ заключается в том, что ЖБИ перемещаются между постами с определенным ритмом, который устанавливается в соответствии с наибольшей по длительности технологической операцией. Данный способ наиболее эффективен при применении конвейерных линий большой мощности, необходимых для изготовления больших партий однотипных конструкций. Такое производство позволяет организовать высокотехнологичный процесс с высоким уровнем автоматизации и механизации, что выгодно по сравнению с поточно-агрегатной схемой. Конвейерный метод исключает операции по крановому перемещению форм, пропаривание в ямных камерах, а также ручные операции.

При конвейерном производстве технологический процесс разделен на одновременно выполняемые операции, происходящие на разных постах. Равенство временных промежутков, отведенных на выполнение операций при этом играет особо важную роль, они должно строго соблюдаться.

Последовательность операций следующая: вначале выполняется подготовка формы, затем – укладка арматуры, а также бетонной смеси, затем происходит ее уплотнение и тепловая обработка. После этого готовые изделия извлекаются из оснастки, окончательно обрабатываются. Доставка всех необходимых комплектующих и материалов (арматурных каркасов, растворной, бетонной смеси, отделочных материалов) осуществляется одновременно ко всем рабочим местам.

Данный способ производства характеризуется непрерывностью потока и ритмичностью (одновременностью) производства всех операций, что исключает простой оборудования. Узкая специализация, разделение производства на различные отдельные процессы является залогом высокой производительности труда, а также позволяют комплексно контролировать качество продукции. Это также позволяет комплексно автоматизировать и механизировать все процессы, эффективно использую производственное оборудование и формовочную оснастку.

Недостатком данного способа является высокий уровень капиталовложения из-за использования большого количества механизмов. Это влечет возрастание затрат, связанных с амортизацией оборудования. Также, снижается возможность гибкой перестройки технологического процесса при переходе на новую номенклатуру.



Формование ЖБИ

При конвейерном способе производства и на поточно-агрегатных линиях последовательность операций при формовании изделий соблюдается одинаково. Заранее подготовленная форма (оснастка) поступает на пост, предназначенный для формования плиты. В оснастку укладывается бетон при помощи бетонораздатчиков. Тут же происходит уплотнение бетона на виброплощадках. Затем, на специальном посту, изделие заглаживается, выполняется его отделка. Последний этап – пропаривание или электропрогрев, происходящий в специальных камерах.

Тепло-влажностная обработка

При конвейерном способе изготовления для тепло-влажностной обработки используют щелевые камеры с непрерывным циклом действия. Они представляют собой проходные тоннели, высота которых – около метра, внутри которых, перемещаются вагонетки (формы) с изделиями. Свежесформованные ЖБИ обрабатывают паром в процессе продольного перемещения внутри этих камер. Малая высота камер создаёт одинаковые условия, необходимых для равномерного отвердевания каждого изделия. Длина камер зависит от производительности конвейера и времени, необходимого для проведения тепловой обработки.

Камеры для тепло-влажностной обработки изделий компонуются в зависимости от схемы линии конвейера. Они выполняются заглубленными или напольными, при этом поверхность перекрытий данных камер может использоваться для других операций, связанных с производством. Если площадь производства не позволяет разместить длинную линию, ее размещают поблочно, то есть в несколько рядов.

Технологический процесс

Всё изготовление проходит на 15 постах. После обработки паром плиты перекрытия остывают, потом выполняется обрезка стержней напрягаемой арматуры. Далее плита направляется к посту отделки. Поддоны очищаются, смазываются, затем в них укладывают заранее нагретые на специальных установках арматурные сетки. Когда стержни остынут, на поддоне равномерным слоем (2-3 см) размещают бетонную смесь.

Поддон жестко укрепляется на посту, где происходит формовка, на него опускают виброплощадку. Съемная рама опускается автоматически. Когда нижний, подстилающий слой будет уплотнен, вводятся пуансоны, устанавливается ненапрягаемая арматура и закладные детали. Поверх снова укладывается бетонная смесь, которая также уплотняется. По окончании уплотнения производят извлечение пуансонов, поднимают поддон, направляют к следующему посту.

После отделки открытых поверхностей продукции на поддоне поступает в пропарочную камеру. Затем плита перекрытия кантуется, на нижний ее слой наносится слой краски и готовое изделие транспортируется на склад.

osnovam.ru

Железобетонная плита. Железобетонные плиты перекрытия: размеры, характеристики, цены

Применение научно-технических новинок особенно заметно в строительстве – в разных областях планеты появляются сооружения, возведение которых было бы немыслимо некоторое время назад.

Новые материалы, новые машины и инструменты позволяют строить быстрее, выше, надежнее. Но есть в технологии строительства элементы, не теряющие актуальности очень долгое время. Такова железобетонная плита – принцип изобретен полтора века назад, но без неё не обходятся самые футуристические проекты.

Патент 1867 года

Многим известна история французского садовника Жозефа Монье, который усилил сделанную им тонкостенную бетонную бочку каркасом из металлических стержней и покрыл его слоем цементного раствора. Получившееся монолитное изделие обладало свойствами, недостижимыми для других материалов. Монье запатентовал в разных странах способы производства из железобетона различных конструкций, в том числе им была предложена железобетонная плита для стен и перегородок.

Профессиональные строители внесли свои поправки в разработки изобретателя: он располагал арматуру точно посередине слоя бетона, а расчеты показали, что расположение арматурного каркаса следует выбирать исходя из конкретной ситуации, с учетом нагрузок, действующих на данный конструктивный узел. Так, горизонтальные жб плиты логичнее армировать, располагая стержни ближе к нижней плоскости плиты, — там, где наибольшие растягивающие усилия.

Совершенствование технологии

Сегодня железобетону придаются свойства, необходимые для самых эксклюзивных ситуаций. Силовые элементы – арматурные каркасы — могут быть пространственными и плоскими, появился предварительно напряженный (струнный, пучковый) железобетон с улучшенными конструктивными качествами. Различные добавки в бетон замедляют или ускоряют схватывание и набирание прочности. Железобетон широко применяется в строительстве как уникальных, единичных объектов, так и массовых, экономных построек.

Технологичность, прочность, долговечность, влаго-, био- и огнестойкость, экономичность – эти достоинства будут обуславливать применение железобетона и в дальнейшем. Монолитные жб плиты или изготовленные для сборного домостроения будут востребованы ещё очень долгое время, ведь, среди прочего, состоящие из природных компонентов, эти конструкции экологичны и легко поддаются переработке и вторичному использованию.

Виды железобетонных плит

По месту применения различают фундаментные, дорожные и плиты перекрытия. Такое изделие может изготавливаться в заводских условиях, затем доставляться на строительную площадку и монтироваться. Чаще всего железобетонная плита, как и другие изделия сборного домостроения, фиксируется сваркой посредством закладных металлических деталей.

Плита может изготавливаться по месту. Монолитная плита, как фундаментная, так и для устройства междуэтажного перекрытия и покрытия крыши, особенно часто используется в объектах нестандартной архитектуры или там, где затруднено применение кранов, необходимых для монтажа изделий сборного железобетона. На рынке предлагается достаточное количество приспособлений (в том числе опалубки), делающих этот процесс доступным и для самостоятельного строительства.

Плавающий фундамент

Такая конструкция основания под здание – не самый дешевый вариант, но часто – самый логичный. Монолитная железобетонная плита, повторяющая в плане очертание всех наружных стен первого этажа, часто называется плавающим фундаментом. Это значит, что нагрузка от отдельных частей здания передается на грунтовое основание равномерно, плита работает как единый элемент, она не подвержена деформации из-за пучинистого грунта, большой глубины промерзания или высокого расположения грунтовых вод. Конечно, это все действительно для фундаментной плиты, выполненной с надлежащим качеством.

Важным и довольно затратным со всех точек зрения этапом устройства такого фундамента является подготовка песчаного основания, на котором и будет отливаться плита. Необходимо выполнить некоторый объем земляных работ, засыпать и уплотнить песок – проливая водой или трамбованием.

Монтаж фундаментной плиты

Нижним слоем обычно является рулонный геотекстиль, который не дает просачиваться в грунт раствору. Затем делается бетонная выравнивающая подготовка под гидроизоляцию. После затвердевания этого слоя раскатывается рулонная гидроизоляция с нахлестом и проклеиванием.

Армирование представляет собой устройство двух соединенных между собой сетчатых слоёв. Стержни арматуры нижнего слоя устанавливаются в специальные фиксаторы, чтобы она была углублена в слой бетона. Бетонирование удобно осуществлять непосредственно с автомиксера по лотку, бетононасосом и т.д. После положенного периода набора прочности железобетонная плита-фундамент готова для возведения дома.

Монолитная плита перекрытия

В малоэтажном строительстве такая плита перекрытия, отливаемая в опалубке по месту, применяется очень часто. К этому есть конкретные предпосылки. Кроме общих для железобетона положительных качеств – прочности, огнестойкости, равномерного распределения воспринимаемых нагрузок – есть специфические преимущества при выборе данной технологии. Главные из них – отсутствие необходимости в тяжелой строительной технике и возможность устройства перекрытия любой формы в плане.

Расчет необходимой толщины плиты и схемы её армирования лучше доверить специалистам. В иных случаях необходимо знать следующее. Плита делается не тоньше 150 мм, при этом толщина плиты перекрытия определяется исходя из длины перекрываемого проема, в диапазоне соотношений 1:30 – 1:35. При армировании необходимо помнить об усилении края плиты П-образными и Г-образными скобами.

Особенности технологии

На рынке есть множество вариантов многоразовой опалубки для монолитных перекрытий. Но покупать её для самодеятельного строителя слишком накладно. Хотя существуют возможности взять такую профессиональную оснастку в аренду, и это было бы лучшим вариантом – гарантией быстроты и качества устройства перекрытия. В любом случае использовать в качестве опоры телескопические стойки гораздо удобнее, чем доски или бруски, ведь выставить по нивелиру опалубку очень важно.

Бетонирование необходимо проводить за один прием, с уплотнением и вибрированием смеси. Следует первые три дня увлажнять бетон разбрызгиванием, чтобы избежать появления трещин от неравномерного высыхания.

Сборный железобетон

Возведение зданий из железобетонных изделий, изготовленных на специальных заводских линиях, считается самым подходящим для массового многоэтажного жилищного строительства. Но и для небольших по размерам коттеджей сборные плиты перекрытия – вполне подходящий вариант. Железобетонные сборные плиты — более дешевый вариант перекрытия, их можно монтировать в любую погоду, да и скорость монтажа значительно выше.

Затрудняет применение сборного перекрытия большой вес, который имеют плиты железобетонные. Размеры их стандартны – это следует учитывать на стадии проектирования. Еще одна проблема — необходимость применения крана даже для небольшой площади перекрытия.

Виды сборных плит перекрытия

Сплошные, полнотелые плиты применяются для специальных конструкций и узлов: в качестве доборных элементов или для устройства каналов для прокладки коммуникаций. Их отличает высокая прочность и большой вес.

Плиты, имеющие круглые или арковидные продольные пустоты, более легкие и обладают лучшими звуко- и теплоизолирующими характеристиками. Плиты железобетонные многопустотные – самый применяемый вид изделий для сборных перекрытий. Их используют для зданий с силовым железобетонным каркасом, панельного домостроения, кирпичных стен и т. д. Пустоты могут быть использованы для прокладки кабелей самого различного назначения – электрических, слаботочных.

Третий вид – ребристые или шатровые, чаще используемые в промышленном строительстве для перекрытия больших пролетов. Толщина плиты перекрытия без учета силовых ребер – 140-160 мм.

Для производства плит перекрытия используется предварительно напряженная арматура, что делает показатели их прочности аналогичными показателям монолитных ж/б перекрытий.

Стандартные размеры плит

Применение сборного пустотного настила следует предусматривать еще на стадии проектирования будущего дома. Стандартные размеры плит могут стать определяющим фактором при разработке планировки будущего дома. Перекрытие, для которого потребуются плиты нестандартных форм или размеров, может оказаться слишком дорогостоящим.

Поэтому в конструкции следует предусматривать использование стандартных форматов: толщина плиты – 220 мм, ширина – 1, 1,2 и 1,5 м, а длина — от 2,4 до 9 м, кратная 100 мм.

Способы производства плит перекрытия

В производстве многопустотных плит используются два основных метода. Один – более традиционный, с использованием многоразовых опалубочных форм для изготовления плит неизменного, заданного стандартами размера. После установки арматуры и элементов, формирующих пустоты, форму заполняют бетонной смесью и прогревают с целью ускорить процесс затвердевания бетона и набора им прочности. Получаемые таким способом железобетонные плиты ГОСТ 9561-91 предписывает маркировать буквами ПК.

При другом – более прогрессивном – плита вытягивается на стендах, на подогреваемой дорожке в виде сплошной ленты длиной 100-200 м с помощью специальной формовочной машины. Предварительно напряженная арматура имеет вид натянутых стальных канатов необходимого сечения. При достижении смесью определенной степени прочности лента нарезается алмазным инструментом на участки нужной длины и даже под необходимым углом. Получаются железобетонные плиты, цена которых на 20 % ниже, чем у изделий обычного — кассетного — способа производства. Маркируются такие плиты символами ПБ.

Обозначения плит пустотного настила имеют несколько буквенно-цифровых групп символов. Они означают тип, длину и ширину в дециметрах, расчетную нагрузку (в кПа), тип и класс арматуры. Пример: ПК 63-12-8- АтВ — плита с круглыми пустотами длиной 63 дм, шириной 12 дм, допустимая нагрузка — 800 кг на м2, АтВ — тип напрягаемой арматуры.

Монтаж сборных плит

Качество сборного перекрытия из многопустотных плит напрямую зависит от правильной подготовки к монтажу, от тщательного и аккуратного проведения процесса установки плит при постоянном контроле процесса с помощью измерительного инструмента.

Обеспечить надежность конструкции можно, только если грамотно выполнить узел опирания плиты на стены или колонны. Оптимальная глубина такого опирания выбирается исходя из конструкции стены, материала, из которого выполнены несущие конструкции. Например, на металлические балки достаточно 70 мм опирания плиты, на железобетонные ригеля – 75 мм, на стенку из кирпича – 90 мм.

Для стен, где в качестве материала использованы элементы с низкой несущей способностью — легкобетонные блоки, газосиликатные или полимербетонные панели, чаще всего профессионалы рекомендуют по верху создать усиление в виде железобетонных армопоясов, на которые и будут опираться плиты перекрытия.

Профессионализм строителей отчетливо выражается в ходе монтажа сборных перекрытий. Если крепление плит перекрытия сваркой закладных деталей между собой происходит с использованием не унитарных деталей, а случайных отходов арматуры – следует насторожиться, слишком велик риск разрушения всей конструкции здания.

Плиты дорожные

Изделие, называемое плитой – это параллелепипед с габаритными размерами, в которых толщина значительно меньше длины или ширины. Это в полной мере относится к дорожным плитам. Они применяются для устройства твердого покрытия дорог или аэродромных взлетно-посадочных полос. Такое покрытие может быть постоянным или временным, т. е. эти плиты могут быть использованы несколько раз, и в этом состоит одно из преимуществ технологии. Расчет железобетонной плиты выполняется исходя из области применения, планируемой нагрузки на покрытие и срока эксплуатации.

При укладке дорожных плит очень важно качественно выполнить необходимую подготовку основания – обычно это слои подсыпки из щебня и гравия, а также песчаная подушка нужной толщины и плотности.

Различают плиты дорожные и аэродромные, для постоянного и временного покрытия. Они отличаются толщиной изделия и типом применяемой при его изготовлении арматуры. Все эти данные отражены в наносимой на плиты маркировке.

Пример: 1П30.18-30AV – плиты железобетонные, размеры — 3000х1750 мм, для постоянного покрытия (2П – для временного), рассчитанные под автомобиль массой 30 тонн, использована арматурная сталь класса АВ.

Правильный выбор

Выбрать нужный вариант конструкции фундамента, стен, перекрытий или покрытия дорог и взлетно-посадочных полос поможет хорошо проработанная проектная стадия. Современные заводы железобетонных изделий предлагают широкий выбор готовых деталей для самых специфических задач строительного процесса.

Приобрести железобетонные плиты, цена которых будет вполне разумной, а качество — соответствовать нормам и стандартам, дело вполне реальное.

fb.ru

Плиты перекрытия (пустотные, железобетонные): размеры ГОСТ

Аббревиатура ГОСТ обозначает Государственный стандарт. До распада СССР вся продукция, выпускаемая на территории государства, должна была соответствовать этим нормативным документам. Сейчас, в переходный период, ГОСТ не является обязательным требованием для части товаров и услуг. Но для областей, касающихся жизни, здоровья гражданина России и сохранности имущества, соблюдение ГОСТ носит обязательный характер.

Стандарты постоянно пересматриваются, изменяются и дополняются. Специальные технические комитеты, разрабатывающие стандарты, используют не только опыт российских исследований, но и международные эталоны.

Государственный стандарт — свод законов прочности

От того, насколько правильно рассчитаны, произведены на заводе и смонтированы на строительной площадке конструкции, безопасны используемые материалы, зависит жизнь и здоровье человека. Соблюдение требований ГОСТ необходимо и с экономической точки зрения, т.к. это исключает лишние затраты на производство строительных изделий, их эксплуатацию и восстановление в случае разрушений.

При производстве плит перекрытия руководствуются основными стандартами: ГОСТ 26434-2015 и ГОСТ 9561-91. Первый из них применяется к панелям из тяжелого и легкого железобетона, второй — к пустотным. В документах устанавливаются типы, размеры, параметры и общетехнические требования к конструкциям перекрытия.

Плита — несущий элемент зданий и сооружений. Она принимает статические нагрузки от собственный веса, веса отделочных материалов, оборудования, мебели, подвесных конструкций.

Объекты: люди, механизмы, переменно заполняемые водой сантехнические изделия — подвергают панель изменяющимся динамическим нагрузкам.

В связи с этим проводят тщательный расчет на всевозможные допустимые воздействия и формируют конструкцию плиты.

Особенности технологии изготовления

В строительстве применяются сплошные монолитные, пустотные, ребристые панели перекрытия. Их армируют стальными арматурными каркасами или предварительно напряженными стержнями. Сборные плиты перекрытия производят только в стационарных условиях заводов ЖБИ. Требуется наличие специальных стендов и вибростолов, на которых происходит формовка и уплотнение изделий.

Арматурные каркасы, используемые в производстве ПП (плит перекрытия), требуют высококачественной контактно-точечной сварки. Работы проводятся в арматурных цехах сварочными машинами по специальным шаблонам.

В производственных условиях легче контролировать качество на каждом этапе выполнения изделия.

Основные операции по изготовлению ПП:

  1. Заготавливаются арматурные каркасы и закладные детали.
  2. В форме устанавливаются металлические конструкции с учетом всех требований. Предварительно напряженные стальные стержни натягивают специальным устройством до нужного усилия.
  3. Заливается бетон соответствующих для данной ПП характеристик: марочная прочность не ниже М200-250, щебень и песок должны иметь определенную ГОСТ фракцию.
  4. Проводится вибрация конструкции на вибростоле для уплотнения бетона, выхода лишнего воздуха и уменьшения пустот.
  5. Обработка ПП в пропарочной камере согласно технологическим требованиям. Температура равномерно поднимается, затем проводится выдержка при 80°С и влажности 100%, потом температура плавно понижается. Обычно это занимает 7-12 часов.
  6. Готовая плита перекрытия вынимается из формы и поступает на склад, где ее маркируют и вносят в техническую документацию. Конструкция на выходе имеет 70-80% проектной прочности.

При изготовлении пустотных плит в форму дополнительно помещаются пустотообразователи, так называемые пуансоны. Их функция — сформировать в теле панели продольные сквозные полости. После затвердевания эти элементы удаляются, а конструкция приобретает новые качественные характеристики.

Все используемые материалы: арматурная сталь, цемент, песок, щебень — должны соответствовать ГОСТ. Работники завода обязаны иметь необходимую квалификацию.

Как сделать голубятню своими руками? Подробнее об этом мы расскажем вам в нашем материале.

Здесь вы узнаете основные советы по выборе бензобура для садовых работ.

Чтобы максимально быстро собрать теплицу из поликарбоната, просто изучите приведенные тут рекомендации.

Преимущества пустотелых железобетонных плит

Поскольку часть объема плиты занята не тяжелым бетоном, а воздухом, ПП имеет следующие преимущества:

  1. Более низкий вес конструкции позволяет меньше нагружать стены и фундамент. За счет этого упрощается расчет несущих элементов и уменьшается расход основных материалов.
  2. Прочность плиты сохраняется, т.к. бетон плохо работает на изгиб, всю нагрузку несет металлический каркас. В пустотелых конструкциях арматура меньше нагружена.
  3. Воздушные полости обладают более высокой тепло- и звукоизоляцией по сравнению с монолитным бетоном. Благодаря этому пустотные плиты перекрытия широко применяются в жилищном строительстве.
  4. Упрощается прокладка коммуникаций. В каналы вводятся гофрированные трубы или короба, через которые легко протянуть кабели.
  5. Снижается себестоимость изготовления плиты. При производстве пустотных элементов расход бетона значительно сокращается. Это приводит к уменьшению затрат на изготовление конструкций.

Размеры панелей и их маркировка

Габариты выпускаемых плит определяет ГОСТ. Это связано с тем, что в строительстве применяется принцип модульности, т.е. компоновки всех элементов в единое целое из нескольких деталей стандартных размеров.

Выпускаются плиты толщиной 160, 220 и 300 мм с диаметром полостей 114, 127, 140, 159, 180 и 203 мм.

Маркировка плиты содержит основную информацию о типе конструкции, ее размерах, расчетной нагрузке, классе арматурной стали и виде бетона. Первые обозначения характеризуют тип конструкции:

  • 1П — сплошная однослойная, имеет толщину 120 мм;
  • 2П — сплошная однослойная толщиной 160 мм;
  • 1ПК — пустотная толщиной 220 мм и диаметром пустот 159 мм;
  • 2ПК — пустотная толщиной 220 мм, диаметр пустот — 140 мм.

Безбалочные перекрытия обозначаются ПБ, ребристые — ПР.

Далее в маркировке указывается длина плиты в дм, а через точку — ее ширина в дм. Прочитав символы на торце панели, можно сразу определить ее характеристики.

Расчетная нагрузка или несущая способность обозначается в килоПаскалях, вид бетона — легкий или силикатный (Л или С). Тяжелые бетоны в маркировке не указываются.

Например, маркировка 1ПК 60.15-8Ат-VЛ обозначает, что конструкция имеет толщину 220 мм, диаметр пустот — 159 мм (это обозначение 1ПК), ее длина — 6000 мм, а ширина — 1500 мм. Несущая способность — 8 кПа. Изготовлена из легкого бетона (Л) с каркасом из предварительно напряженной арматуры класса Ат-V.

Дополнительно может указываться класс сейсмостойкости для строительства в сейсмоопасных регионах. Он обозначается буквой С и допустимым количеством баллов по шкале колебаний.

Требования к монтажу материалов

ПП при монтаже могут опираться на одну, две, три или четыре стороны. Это зависит от нескольких факторов:

  • конструкции здания;
  • конструкции плиты;
  • материала стен;
  • способа строительства.

При проектировании объекта производится расчет и обязательно даются рекомендации по варианту армирования панели, опирания и способу ее монтажа.

Нормируется минимальная глубина опирания плит:

  • 70 мм — для конструкций длиной до 3580 мм;
  • 90 мм — до 4180 мм;
  • 100 мм — до 7180 мм.

В технической документации указываются допустимые предельные отклонения при укладке панелей. Соблюдение этих требований очень важно для сохранения устойчивости конструкции перекрытия.

Как осуществлять монтаж

Монтаж осуществляется с помощью грузоподъемной техники достаточной подъемной силы. Строительные конструкции поднимаются на стропах, продетых в монтажные петли.

Перед началом укладки панелей нужно произвести подготовительные работы:

  1. Подготовить площадку для крана. Важно, чтобы строительная техника могла встать на горизонтальную площадку и иметь достаточно места для подъема и разворота стрелы.
  2. В пустотных плитах заделываются отверстия. Проще это сделать, когда они еще не смонтированы. Особенно это важно для торцов с наружной стороны здания.
  3. При укладке панелей на стены из легких блоков (пено-, газо- или шлаковых) устраивается армированный пояс, чтобы равномерно распределить нагрузку на стену. В кирпичных стенах опирание должно производиться на тычковый ряд.
  4. Поверхности опирания должны быть тщательно выровнены и выставлены горизонтально на одной отметке с помощью нивелира.
  5. Плиты должны быть чистыми, без наледи и снега.

Используется цементный раствор марки М100, он распределяется по основанию, нужен для заделки стыков. Рекомендованная глубина опирания для пустотных панелей — 12 см.

При укладке плит перекрытия соблюдается следующий порядок монтажа:

  1. Распределяется раствор на поверхности опирания слоем до 20 мм.
  2. Стропальщик вдевает в монтажные петли крючки строп.
  3. Кран поднимает плиту с места складирования и подносит к месту монтажа.
  4. Два монтажника регулируют движение панели для точной ее укладки.
  5. Стропы находятся в натянутом состоянии, и монтажники могут с помощью ломов подвинуть плиту к точному месту ее расположения.
  6. Крановщик опускает стрелу, стропы освобождаются из монтажных петель.

При тщательной подготовке и достаточной квалификации крановщика и монтажников панель быстро и легко укладывается с «первого подхода».

Плиты перекрытия очень востребованы в возведении зданий любого назначения. С помощью них можно быстро перекрыть сооружения даже с большими пролетами. В многоэтажном строительстве панели незаменимы. Заводы-изготовители выпускают конструкции разных характеристик согласно ГОСТ. Приобретать их необходимо в соответствии с проектом, монтировать с соблюдением всех требований к монтажу.

Facebook

Twitter

Вконтакте

Одноклассники

Google+

vokrugdachi.com
