Виброрейка для бетона: инструкция, особенности укладки, фото

При укладке бетонных смесей для избавления от воздушных включений, равномерного распределения их по площади или форме используют вибраторы разного типа. Роль этого устройства – одновременное уплотнение и выравнивание конструктивов с небольшой глубиной бетонного слоя и большой площадью поверхности. Нередко изготавливается виброрейка для бетона своими руками, это помогает сократить бюджет строительных работ.

Эффективность данного устройства можно целиком ощутить только на больших площадях

Область применения и преимущества виброреек

Высокая эффективность данного инструмента при сравнительно небольших вложениях энергоресурсов и трудозатрат делают его незаменимой при устройстве:

  • Бетонных полов.
  • Цементных стяжек полов.
  • Дорожных покрытий.
  • Площадок.

К сведению!
Элементы, изготовленные с использованием ручного вибратора, обладают повышенной прочностью и долговечностью, нежели возведенные без специализированного инструмента.

Преимущества

Работа с виброрейкой имеет ряд особенностей, выгодно отличающих ее от виброоборудования другого типа:

  • Исключительная простота в работе и обслуживании – не требует долгосрочного обучения и изучения технологии.
  • Компактность и в связи с этим не затруднительная транспортировка, что облегчает перебазировку с объекта на объект.
  • Хорошие показатели при работе с сухими растворами (смесями, содержащими не более 20% воды).
  • Высокая производительность равномерного уплотнения бетонных покрытий толщиной 10-30 см.
  • Наилучший результат выравнивания (отсутствие каких-либо дефектов на поверхности конструкций).

Разновидности конструкций виброреек

Невзирая на простоту этого оборудования, виброрейки имеют несколько модификаций:

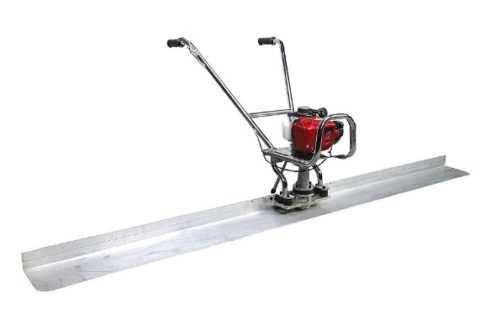

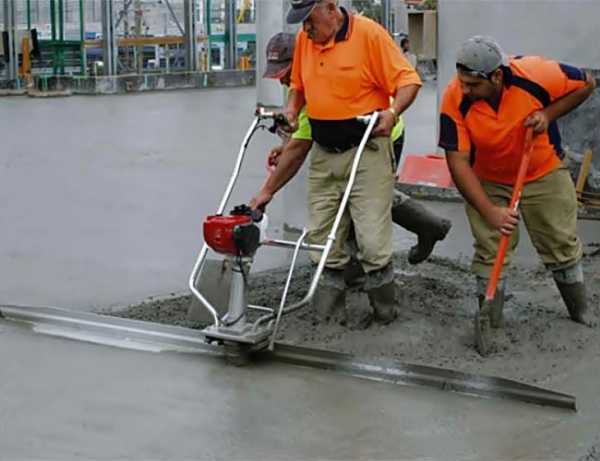

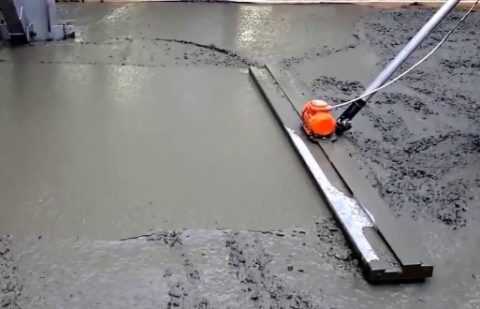

Виброрейка плавающая

Плавающая конструкция данного инструмента устанавливается непосредственно на бетонную поверхность и, совершая самостоятельное плавное продвижение, выполняет свое предназначение. Такие виброрейки для укладки бетона применяется для уплотнения смесей на глубину, не превышающую 18 сантиметров.

Управление плавающим оборудованием осуществляется одним человеком в силу легкости прибора и простоты в эксплуатации. Наиболее эффективна плавающая рейка для устройства гладкого наливного пола.

Виброрейка с направляющими

Виброрейка с существующими направляющими отлично справляется с бетоном толщиной слоя 300 мм. Высокая производительность этого оборудования обеспечивается оснащением его специальными направляющими необходимой длины и подходящей конфигурации.

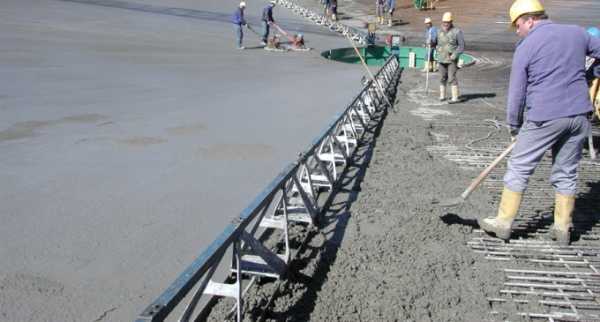

На фото – движение оборудования по заранее установленным «ограничителям»

Направляющие позволяют виброрейке удерживаться на поверхности бетона. Мощность такого инструмента позволяет качественно уплотнять раствор указанной толщины без привлечения погружных устройств.

Интересно!

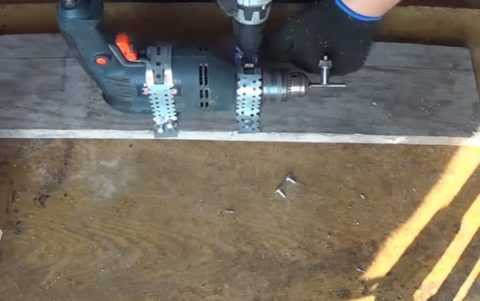

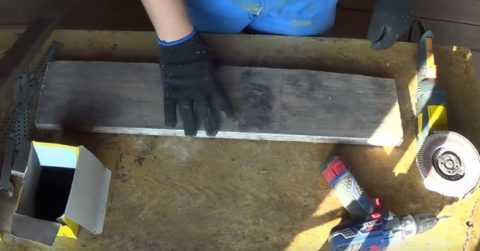

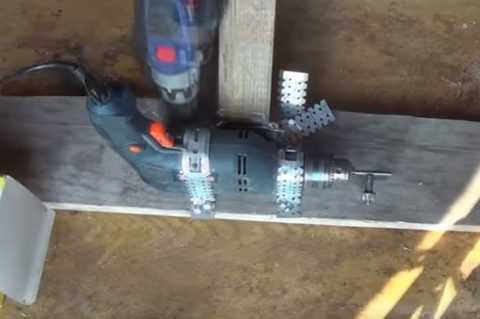

Довольно часто изготавливается простейшее оборудование из подходящих обрезков металлопроката: профильных труб, угловой стали, швеллера.
Оснащается такой прибор простейшим приводом для создания вибрации.

Чтобы сделать виброрейку самому требуется не только кусок железа, но и познания подключения электрических приборов

Виброрейки с реверсом

Из механизмов, работающих по направляющим, отдельным классом выделяются реверсивные устройства. Благодаря своей конструкции с закругленными краями, эти вибраторы действуют при движении в прямом и обратном направлении, что позволяет увеличить эффективность рабочего процесса.

Направляющие устанавливаются по уровню, что позволяет избежать неровностей залитого основания

Виброрейки раздвижные

Отдельно следует отметить так называемые раздвижные рейки, которые изготавливаются из алюминиевых или стальных комплектующих.

Подобные телескопические конструкции позволяют регулировать рабочий «захват»:

  • Алюминиевые от 2,5 до 4,5 м.

Плюс алюминиевой конструкции – легкость

  • Стальные от 3,5 до 6 м.

Используя такое универсальное оборудование, вы можете выровнять бетонные полы, как в большом ангаре, так и на маленькой площадке, установив направляющие и габариты механизма в нужных параметрах. Виброрейка в этом случае выполняет уплотнение, и выравнивание бетонной смеси сразу на всей площади, и подтягивается вдоль обрабатываемой поверхности с помощью троса.

Секционные виброрейки

Следующий тип ручного вибратора достигает максимальной длины захвата:

  • Оборудованные бензиновым приводом — до 15,5м.
  • Пневмо- и электроприводные до 25 м.

Для удобства осуществления продвижения устройства по обрабатываемой площади их оснащают дополнительно гидравлическими лебедками и клапаном авто остановки при возникновении возможных препятствий к дальнейшему продвижению механизма.

К сведению!
Резка железобетона алмазными кругами также имеет некоторые особенности в своем рабочем процессе.
Ведь чем плотнее бетон, чем его структура менее наделена воздухом, тем более прочным он будет, соответственно, усилие и инструмент для работы с ним нужен более надежный.
Нередко доступно только алмазное бурение отверстий в бетоне, который был изготовлен с использованием вышеописанного инструмента.

Технология уплотнения с помощью виброрейки

Инструкция для работы с виброрейкой довольно проста:

  • До заливки бетона на нулевой уровень устанавливаются направляющие со строгим соблюдением горизонтали.
  • Затем на направляющие устанавливают конструкцию виброрейки.
  • Бетон заливается таким образом, чтобы его уровень был чуть выше нижнего края инструмента.
  • Выполняется непосредственно процесс уплотнения и одновременного выравнивания бетонной поверхности:
    • Запускаем механизм создающий вибрацию.
    • Протягиваем рейку по направляющим.

Совет!
Для одноразового использования лучше взять виброрейку в аренду.
Стоимость аренды не так существенно отразится на расходах по строительству, а вот цена нового механизма не окупится на небольшом объеме работ.

Часто в газетных объявлениях встречаются хозяева самодельных устройств, которые готовы за небольшую плату предоставить вам свою виброрейку

Вывод

Как вы смогли заметить, данный ручной инструмент многогранен и нужно четко понимать, какие работы вы хотите осуществить и какой тип оборудования будет более эффективен в различных случаях.

Но самое главное, что вы понимаете, каким преимуществом обладают бетонные поверхности, раствор для которых замешивался с помощью вибраторов, пускай это даже и самодельная виброрейка для бетона.

В подобранном видео в этой статье вы найдете дополнительную информацию по данной теме.

masterabetona.ru

» Обзор топовых виброреек для укладки бетона

Строителям и мастерам, работающим с бетоном, наверняка известны сложности, связанные с обработкой и качественным замесом раствора. Избежать подобных проблем поможет виброрейка для укладки бетона, разработанная специально с целью уплотнения и максимального выравнивания смесей.

В последнее время с целью экономии средств очень актуальным стало изготовление таких агрегатов своими руками.

Особенности

Работа виброрейки основана на удалении из раствора воздушных пузырьков и излишков влаги, что минимизирует образование пустот и после высыхания делает смесь более плотной и однородной. Еще не успевшая засохнуть смесь под воздействием вибрации перемещает бетон и зерна щебня в нем, вытесняя тем самым пустоты и воздух. В итоге получается монолитная поверхность, лишенная швов и трещин.

Поверхность полов, мостов, дорожных покрытий или площадок из бетона, обработанная таким устройством, будет долговечной и прочной.

Виброрейки активно применяются и в частном домостроении, и на строительных объектах промышленного масштаба. Они также используются в случае необходимости выравнивания каких-либо поверхностей при бетонировании, выполненном послойно.

Изобретение этого агрегата можно считать одним из достижений современных технологий, влияющих на усовершенствование строительных процессов.

Виброрейка для бетона применяется в основном для свежеуложенных и не успевших подсохнуть растворов, а также с целью коррекции слоев цемента.

Конструкция и принцип работы механизма

Виброрейка состоит из следующих частей:

  • двигателя с вибратором, работающего от электричества или бензина;
  • рукоятки, обработанной виброизолятором;
  • рабочей рамы с вибратором, которая изготовлена из металлических пустотелых труб и плотно присоединенного к ним профиля из металла.

Принцип действия устройства основан на том, что вращательный момент передается с двигателя на вибратор. В результате этого эксцентрики вибратора, имеющего смещенный центр тяжести, создают определенные колебания, передающиеся слою бетона через профиль.

Оптимальный режим работы виброрейки выбирается с помощью специального датчика. Чем выше частота колебаний и меньше скорость, там более плотной будет смесь, но заметно снизится производительность работы.

Вибрации виброрейки помогают за 24 часа работы достичь 7-суточной прочности бетонного слоя. Кроме того, воздействие этого механизма значительно увеличивает устойчивость бетона к морозу и температурным перепадам, практически на 30%.

Классификация

Виброрейки в зависимости от вида двигателя могут работать на основе бензина или от электроэнергии. Применение каждого из агрегатов оправдано в конкретной ситуации, так все они отличаются своими достоинствами и недостатками.

Виброрейки, работающие от электричества, считаются незаменимыми в небольших помещениях закрытого типа, в которых не налажена система вентиляции. Они более дорогостоящие, чем бензиновые и полностью зависимы от источника питания.

Бензиновые агрегаты, имеющие возможность работать автономно, успешно эксплуатируют на любых масштабных объектах на открытом воздухе. Они выделяют вредные бензиновые выхлопы, что исключает их применение в закрытых помещениях. Зато они недорого стоят, легкие в обслуживании и обладают надежной конструкцией.

По конструктивным моментам виброрейки также подразделяются на несколько видов.

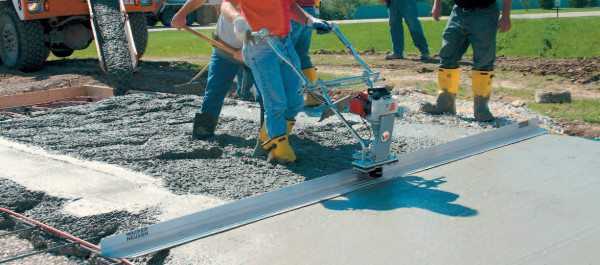

Плавающие

Плавающие агрегаты захватывают рабочую площадь порядка 3 метров и проникают на глубину бетонного слоя до 15 см.

В процессе работы плавающее устройство способно самостоятельно настраиваться на оптимальный режим.

Вес агрегата может варьироваться от 15 до 25 кг, мощность двигателя ¬– 1,2 кВт. Плавающая виброрейка имеет самую демократичную и доступную стоимость среди аналогов.

Принцип работы плавающей рейки основан на том, что ее устанавливают прямо на бетонный раствор и затем начинают тянуть на себя. Такой плавающий механизм компактный и маневренный, благодаря чему легко управляется одним мастером.

Плавающая виброрейка способна проникать в глубину раствора на 15 см.

Телескопические двойные

Подобные механизмы активно эксплуатируются на крупных строительных площадках, площадь обрабатываемой поверхности достигает 4, 6 м2, мощность агрегата около 0,25 кВт.

Перед началом работ телескопические рейки закрепляются мастерами в нужных положениях.

Секционные

Такие агрегаты используют на больших площадях в условиях промышленного строительства. Их собирают в стационарных условиях из отдельных узлов и деталей. Это оптимизирует работу и снижает затраты на транспортировку, а также ремонт оборудования в случае его выхода из строя.

Механизм работает на уплотнение бетона с толщиной слоя до 12 см. Мощность двигателя устройства равняется 3 кВт. Виброрейка может достигать в длину до 25 метров и собирается из нескольких секций.

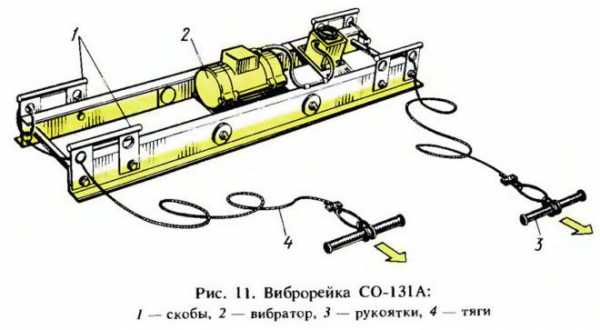

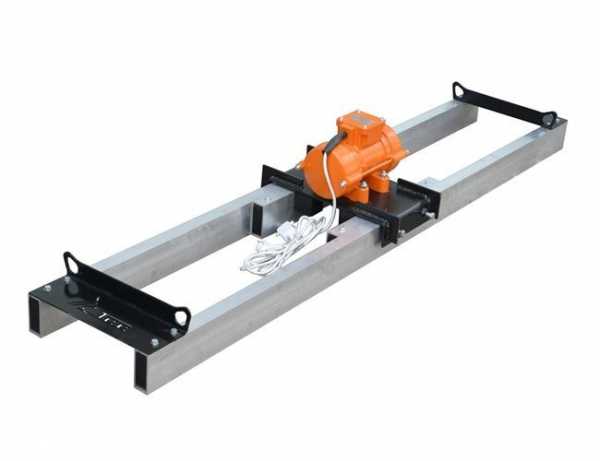

Виброрейки с направляющими

Такие агрегаты могут обрабатывать бетонную смесь на глубинк до 30 см. Они оснащены профилями различной конфигурации и длины, а также считаются более производительными.

Устройство имеет довольно значительный вес, но не тонет в бетоне благодаря направляющим.

Реверсивные

Реверсивная виброрейка для бетона предназначена для уплотнения бетонной смеси в 2 направлениях. Она плавно двигается назад и вперед благодаря профилю с полукруглыми краями.

Раздвижные

Такие агрегаты оснащены раздвижными профилями из алюминия, которые могут достигать в ширину от 2,5 до 4, 5 метров. Чаще всего эти виброрейки необходимо устанавливать на направляющие, прикрепленные к краям обрабатываемой поверхности или в плоскости, параллельной краю. По направляющим рейку тянут с помощью тросов.

В идеале после работы виброреек поверхность следует дополнительно обработать затирочными устройствами.

Самостоятельное изготовление

Чтобы собрать виброрейку своими руками, необходимо запастись следующими материалами:

  1. Крепежный инструмент или сварочный аппарат (зависит от метода скрепления деталей).
  2. Куски арматуры или трубы (для ручки).
  3. Швеллер.
  4. Двигатели, работающие от бензина или электричества (зависит от пожелания заказчика).
  5. Уголок (4×4) размером 40-50 см, разрезанный на 2 детали.

Алгоритм работы

Сначала рассчитывается расстояние между уголками, исходя из габаритов двигателя. К уголку в самом центре прикрепляется швеллер.

Затем на расстоянии, удобном для пользователя, приваривается согнутая арматура или труба: получается ручка.

После этого на краях сверлят отверстия, необходимые для крепления двигателя, и прочно устанавливают его на конструкцию.

Рекомендации: швеллер можно заменить на квадратный металлический профиль, но это сделает конструкцию значительно тяжелее.

Лучше всего использовать виброрейки, изготовленные из алюминия. Именно они не подвержены коррозии и считаются наиболее востребованными в условиях частного строительства.

Изготовить виброрейки своими руками в общем несложно, если следовать пошаговым инструкциям и советам опытных строителей.

Виброрейки – незаменимый помощник на строительстве любых объектов, требующих бетонирования.

tehno-beton.ru

Виброрейка для бетона — разновидности и принцип действия

Качественная заливка бетонных конструкций подразумевает обязательную трамбовку и выравнивание рабочей смеси. Для этих целей применяются виброрейки для укладки бетона. С учетом простоты их конструкции, многие застройщики считают цены на промышленное оборудование завышенными. Поэтому для единоразового использования или при желании сэкономить больше всего подойдет виброрейка для укладки бетона своими руками.

Что такое реечный виброуплотнитель

По сути, виброрейка для бетона – это стандартное правило́, на котором закреплен трехфазный асинхронный двигатель с эксцентриками. При вращении вала смещенный центр тяжести эксцентриков вызывает механические колебания, передающиеся правилу в виде вибраций различной частоты. В качестве правила используется металлическая рама из соединенных между собой пустотелых профилей. Для управления конструкцией предусмотрены рукоятки с виброизоляционным покрытием, а для переноски – транспортные ручки.

Виброобработка бетонной смеси предотвращает образование пустот в застывшем растворе и трещин на его поверхности, тем самым улучшая его эксплуатационные свойства.

Реечные уплотнители также применяются при работе с сухими стяжками (при уровне влажности 20%). С помощью виброреек можно быстро и качественно укладывать тротуарную плитку.

Разновидности виброреек

Инструменты для виброобработки отличаются по нескольким параметрам.

Отличия по типу двигателя

Реечные виброуплотнители различают по типу привода, который может быть бензиновым или электрическим.

Бензиновая виброрейка более производительна по сравнению с электрической. Независимость от электросети делает устройство полностью автономным и незаменимым для работы на больших участках.

В закрытых или жилых помещениях применяется виброрейка электрическая, которая не выделяет выхлопных газов и отличается низким уровнем шума при включенном двигателе.

Электродвигатель существенно легче бензинового, что положительно сказывается на маневренности установки. К тому же, виброрейка электрическая экономична в эксплуатации.

Классификация по типу конструкции

Конфигурация агрегатов определяет их функциональность и стоимость. С учетом конструктивных особенностей выделяют такие виды реечного виброоборудования:

  • Плавающая виброрейка (отделочная) – облегченные конструкции для тонкослойного (глубиной до 15-20 см) финишного выравнивания. Работают без направляющих.
  • Алюминиевый профиль обеспечивает небольшой вес агрегата и лучшее скольжение по поверхности, из-за чего виброрейка плавающая также называется виброшваброй.
  • Поверхностные реверсивные. Оснащены реверсивным механизмом прямого хода и профилем с закругленными краями. Установка может двигаться в прямом и обратном направлении. Поворот профиля в противоположную сторону осуществляется вращением рукоятки.

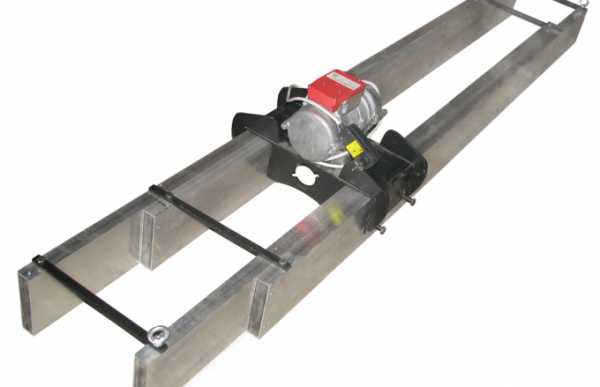

  • Виброрейки с фиксированной длиной. Работают по направляющим и обеспечивают глубину уплотнения до 30 см.

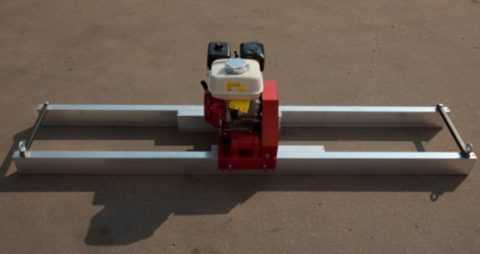

  • Двойные телескопические (раздвижные). Виброрейка телескопическая отличается компактностью в сложенном состоянии, что немаловажно при транспортировке оборудования на строительный объект. Длина инструмента увеличивается за счет выдвижной конструкции и может составлять от 2,5 до 4,5 м. Раздвижная виброрейка производится из стальных или алюминиевых профилей. Виброрейка телескопическая отличается большим весом и работает только по направляющим.

  • Секционные. Собираются из отдельных фрагментов и могут достигать длины 20-30 м. Увеличение длины реек позволяет за один проход обработать большую площадь. За счет утяжеления конструкции увеличивается эффективная глубина уплотнения. Это универсальные приспособления для масштабного строительства.

Особенности эксплуатации виброреек

Виброрейки просты в применении, но работа с ними имеет свои особенности.

Правила работы с реечными виброуплотнителями:

  • Перед запуском проверяется исправность оборудования.Для защиты от вероятного поражения током надевают резиновые сапоги и рукавицы.
  • Плавающая виброрейка должна скользить по поверхности раствора. Более тяжелое оборудование, которое работает по направляющим, монтируется до подачи бетонной смеси и должно находиться несколько ниже ее уровня.
  • Направляющие для виброрейки выставляют строго горизонтально по нулевой отметке, которая отвечает окончательному уровню готового напольного покрытия.
  • После подачи раствора запускают виброустановку и с помощью тросов протягивают ее по направляющим. Области проседания смеси ниже заданного уровня заполняют небольшими порциями раствора до выравнивания по нужной отметке.
  • После окончания работ тщательно очищают раму от раствора. Особое внимание при этом уделяют болтовым креплениям рамы, которые контактировали с влажной бетонной смесью.
  • Незначительные дефекты на застывшей поверхности легко устраняются шлифмашинкой.

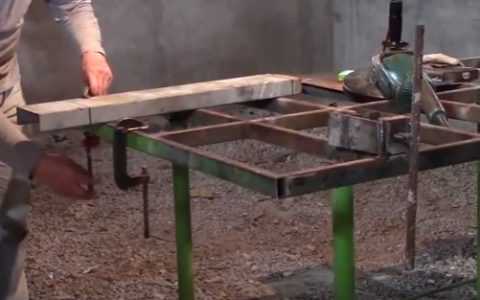

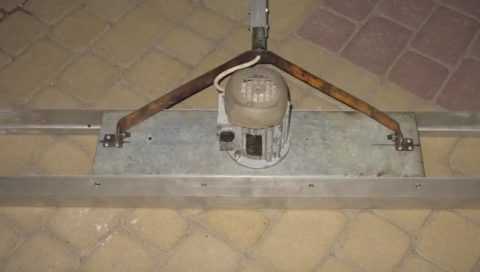

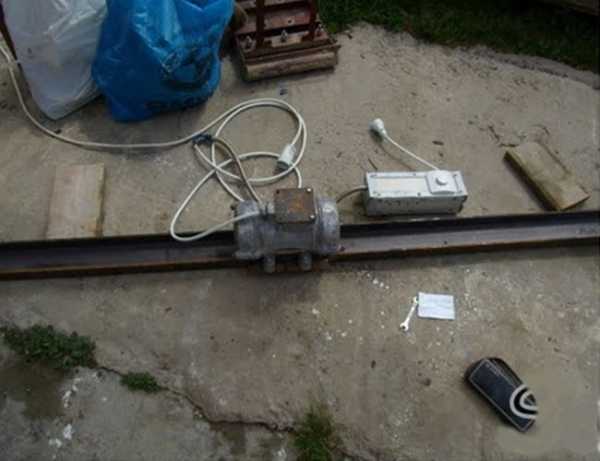

Как сделать виброрейку своими руками

Инструмент, сделанный самостоятельно из доступных приборов и материалов, позволяет решить необходимые задачи и одновременно сэкономить на покупке дорогостоящего оборудования.

Как правило, своими руками изготавливается виброрейка электрическая. Однако в самодельных агрегатах встречаются и бензиновые двигатели (чаще всего – от вышедших из строя бензопил).

Для изготовления виброрейки для бетона своими руками потребуются:

  • Основа для рабочей рамы: алюминиевые или стальные профильные трубы квадратного сечения или швеллер длиной 2-3 м.
  • Два уголка сечением 40×40 мм и длиной около 20 см.
  • Две трубы для рукояток (их длина определяется ростом работника).
  • Двигатель с вибрационным механизмом (для поверхностного уплотнения глубиной 20 см, достаточно мощности двигателя в 1,5 кВт).
  • Болты для креплений.
  • Резина для изоляции рукояток.
  • Трехфазный провод.
  • Дрель и шуруповерт.
  • Оборудование для сварки.
  • Пусковое устройство.

Примечание! Допускается выполнение работ и без сварочного аппарата, так как сделать виброрейку можно с помощью болтовых креплений.

При наличии минимальной сноровки, виброрейка своими руками собирается достаточно быстро в несколько шагов:

  1. По центру профиля на определенном расстоянии друг от друга (в соответствии с размерами двигателя) привариваются уголки. В процессе сварки концы профилей и угловые соединения конструкции заваривают наглухо, не допуская образования зазоров. Иначе, при работе, раствор будет попадать в отверстия, увеличивая вес агрегата.
  2. Из труб или арматуры формируют рукоятки, для удобства изгибая их по своему усмотрению. Их приваривают к профилю (или крепят болтами) по обе стороны от двигателя.
  3. Двигатель монтируется строго по центру рамы. При его минимальном отклонении от центрального положения, конструкцию, в процессе работы, будет уводить в сторону, что затруднит ее передвижение в нужном направлении. Закрепить двигатель лучше болтами: так он в любой момент будет доступен для замены или ремонта.
  4. На рукоятку или двигатель монтируют пусковое устройство.
  5. Присоединяют кабель питания. Двигатель заземляют, а рукоятки обматывают вибро- и токоизоляционной материей.

В заключении

В условиях частного строительства виброрейка для укладки бетона, сделанная своими руками, по качеству уплотнения практически не уступает промышленным аналогам. По желанию, можно использовать стальной или алюминиевый профиль, увеличивая или уменьшая вес агрегата. Соединив параллельно два профиля, можно сконструировать двойную виброрейку. Только виброрейка телескопическая из-за сложной конфигурации с трудом «поддается» самостоятельному изготовлению.

zamesbetona.ru

назначение, сфера использования и конструкция, виды, требования

Качество работ, связанных с укладкой бетона, зависит от эффективности уплотнения рабочей смеси. При бетонировании полов, формировании стяжки и заливке раствора в опалубку, профессиональные строители трамбуют жидкий бетон специальным инструментом. Виброрейка способствует удалению из бетонного массива воздушных включений, продлевая срок эксплуатации монолита, повышая износостойкость, упрочняя и планируя поверхность. Благодаря несложной конструкции, ее легко самостоятельно изготовить, сэкономив при этом денежные средства.

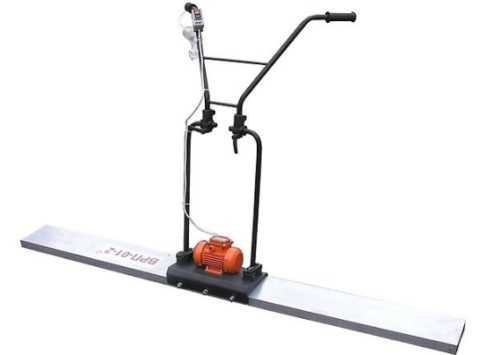

Плавающая электрическая виброрейка

Виброрейка для укладки бетона – назначение, сфера использования и конструкция

Популярная среди профессиональных строителей виброрейка – это специальное устройство, напоминающее обычное правило с вибрационным двигателем. Смещение центра масс при ускоренном вращении ротора вызывает вибрацию рабочей поверхности. Металлоконструкция выполнена в виде рамы, изготовленной из полых профилей.

Назначение виброрейки:

  • передача низкочастотных колебаний через поверхность бетона вглубь массива;
  • формирование плоской бетонной основы при перемещении устройства.

В зависимости от объемов строительных работ могут применяться различные виды инструмента:

  • профессиональное оборудование, купленное в магазине;
  • виброрейка, своими руками изготовленная в домашних условиях.

Рейки отличаются конструктивными особенностями, а также размерами рабочей площадки. Например, особенностью секционной конструкции является возможность изменения длины рабочей поверхности, а плавающей – регулировка углового положения рабочей рукоятки.

Виброрейка ЭВ-270А

Применение вибрационных уплотнителей позволяет строителям решать комплекс задач, связанных с укладкой бетона:

  • заливать полы;
  • обустраивать площадки;
  • бетонировать стяжку;
  • обеспечивать горизонтальность дорожных покрытий;
  • строить пешеходные переходы;
  • возводить мосты.

Рейка отличается простотой конструкции. Она состоит из следующих узлов:

  • металлической площадки, рабочая поверхность которой передает вибрационное воздействие на бетон;
  • малогабаритного приводного устройства, которое является источником низкочастотных колебаний;
  • консольно расположенной рукоятки, благодаря которой оператор осуществляет перемещение рейки.

Виброрейки предназначены для следующих целей:

  • ускоренного вывода влаги из массива после укладки бетона;
  • повышения однородности бетонной смеси;
  • удаления из бетона воздушных включений;
  • повышения прочностных свойств монолита;
  • обеспечение горизонтальности бетонной поверхности.

В результате передачи низкочастотных колебаний посредством вибрационного воздействия изменяются эксплуатационные показатели:

  • возрастает прочность;
Виброрейка для бетона с направляющими
  • повышается износостойкость;
  • увеличивается продолжительность эксплуатации;
  • растет плотность;
  • улучшается внешний вид и качество поверхности.

По сравнению с промышленными устройствами для затирки и габаритными шлифовальными машинами, самодельная вибрационная рейка широко используется в частном строительстве благодаря следующим достоинствам:

  • универсальности;
  • компактности;
  • функциональности;
  • практичности;
  • надежности.

Вибрационные рейки используют на открытых стройплощадках, а также на объектах, к которым не подведено электропитание.

Виброрейка самодельная – разновидности специального инструмента

Виброуплотнители классифицируются по следующим признакам:

  • конструктивным особенностям;
  • сфере использования;
  • мощности приводной станции;
  • материалу металлоконструкции;
  • размерам площадки.
Виброрейка для укладки бетона своими руками

Устройства также отличаются:

  • амплитудой колебаний. Частота вибрационного воздействия зависит от массы эксцентрика и конструкции привода;
  • весом. С возрастанием массы устройства увеличивается глубина, которая подвергается трамбованию;
  • производительностью. Наиболее эффективны уплотнители, передающие увеличенный уровень вибрации при малой скорости перемещения;
  • стоимостью. Продукция известных предприятий-изготовителей и профессиональный инструмент отличаются повышенной ценой.

Работы по вибротрамбованию могут выполняться:

  • внутри помещения. Применяется виброрейка электрическая плавающая;
  • на открытой стройплощадке. Используется виброрейка плавающая бензиновая.

Генератор колебаний может работать от различных источников:

Для выполнения задач по виброуплотнению бетона массива применяются следующие виды устройств:

  • виброрейка плавающая. Оборудование с плавающей рабочей площадкой – это облегченная конструкция для чистового выравнивания. Устанавливается непосредственно на обрабатываемую поверхность. При длине площадки до пяти метров инструмент уплотняет массив на глубину до 20 см. Особенности рейки плавающего типа – небольшая масса и простота обслуживания;
  • телескопическая виброрейка для бетона. Это устройство, движение которого осуществляется только по специальным направляющим. Имеет рабочую площадку длиной более 6 метров. Конструкция позволяет увеличивать длину рабочей части для повышения производительности вибрационного уплотнения. Колебания низкой частоты проникают в массив на глубину 0,3 м;
  • секционная виброрейка. Она состоит из отдельных элементов, конструкция которых позволяет наращивать длину рабочей поверхности до 30 см, что увеличивает площадь, обрабатываемую за один прием. Повышенная масса металлоконструкции обеспечивает увеличенную глубину виброуплотнения. Универсальное оборудование используется для масштабных строительных работ;
  • алюминиевая виброрейка. Для укладки бетона своими руками такой инструмент незаменим, благодаря небольшому весу алюминиевой рамы. Устройство, изготовленное из легкого профиля, может переносить на стройплощадке один рабочий. Алюминиевый виброинструмент может легко скользить по направляющим, а также самостоятельно «плавать» по бетону.
Применение модульной виброрейки Atlas Copco BT90

Существуют также реверсивные агрегаты, которые могут изменять направление движения.

Самодельная виброрейка для бетона – специфика использования

Несмотря на простоту конструкции, соблюдайте определенные правила при работе с вибрационным уплотнителем:

  • проверьте функционирование оборудования до запуска;
  • смонтируйте, если необходимо, направляющие на нулевой отметке;
  • используйте рейку с мощностью, соответствующей толщине бетонного слоя;
  • залейте бетонный раствор на основу сантиметра на два выше уровня направляющих;
  • произведите пуск виброустановки и постепенно перемещайте устройство;
  • контролируйте в процессе работы рейки неизменность положения маячков;
  • добавляйте небольшие порции бетонной смеси в местах проседания;
  • производите очистку металлоконструкции от приставшего раствора;
  • зачистите после застывания бетона дефекты на чистовой поверхности.

Соблюдение данных правил позволит обеспечить качество формируемой поверхности и облегчит работу с инструментом.

Как сделать виброрейку собственными силами

Для изготовления вибрационного электроинструмента подготовьте следующие материалы и оборудование:

  • металлический профиль для сборки рамы;
Испытание виброрейки для заливки пола
  • пластины и уголки для изготовления площадки;
  • вибратор с крепежными элементами;
  • заготовки для будущей рукоятки;
  • питающий кабель;
  • электрическую дрель;
  • болгарку;
  • сварочный аппарат.

Изготавливайте по следующему алгоритму:

  1. Подготовьте заготовки.
  2. Сварите металлическую раму.
  3. Приварите к раме рукоятку.
  4. Прикрепите вибрационный двигатель.
  5. Подключите провод питания.

После подачи напряжения проверьте надежность сборки.

Виброрейка для бетона своими руками – оптимальные параметры

Изготавливая небольшое устройство для бытовых нужд, обратите внимание на следующие нюансы:

  • длину рабочей части, которая не должна превышать 2–2,5 м;
  • мощность привода, которая соответствует 1,2–1,5 кВт.
Направляющие устанавливаются по уровню, что позволяет избежать неровностей залитого основания

До начала изготовления следует определиться с особенностями конструкции и разработать чертеж.

Требования безопасности

При изготовлении и в процессе работ с вибрационной рейкой соблюдайте требования техники безопасности:

  • проверьте целостность кабелей, чтобы избежать поражения электротоком;
  • работайте с виброуплотнителем в резиновых сапогах и защитных рукавицах;
  • надевайте беруши для защиты органов слуха от повышенного шума.

Соблюдение указанных рекомендаций позволит избежать травмирования.

Полезные рекомендации

Профессиональные строители не рекомендуют новичкам начинать с уплотнения больших участков. Они советуют вначале овладеть навыками работы с устройством на небольшой площади, а затем постепенно увеличивать размер обрабатываемой поверхности. Удобно подключать вибродвигатель к преобразователю частоты, позволяющему подобрать оптимальную величину нагрузки.

Заключение

Самостоятельно изготовленная вибрационная рейка по эффективности уплотнения не уступает промышленным образцам. Изготовление виброинструмента своими силами позволит сэкономить денежные средства. Важно определиться с конструкцией устройства, разработать чертеж и, в соответствии с ним, правильно изготовить рейку.

Originally posted 2018-02-05 15:12:49.

pobetony.expert

Особенности виброрейки для Укладки Бетона: Виды, Выбор, Цена

Такое приспособление быстро и качественно выравнивает бетонную стяжку

Если вам необходим идеально ровный пол, то для выравнивания понадобится виброрейка для укладки бетона — своими руками вы сделаете работу не хуже, чем профессионалы. В статье мы рассмотрим основные особенности оборудования, его разновидности, а также разберемся, на какие аспекты следует обратить внимание при покупке. А в конце описан процесс самостоятельного изготовления двух вариантов конструкций — простейшего и более основательного.

Содержание статьи

Разновидности оборудования

Виброрейки для укладки бетона представлены в широком ассортименте. Если вы не имеете знаний в этой сфере, то выбрать оптимальный вариант будет непросто. Поэтому в первую очередь мы разберемся с разновидностями оборудования, чтобы ориентироваться в теме досконально и дать вам все необходимые знания.

Тип привода

Тут есть два основных варианта: бензиновые и электрические двигатели. Разберем плюсы и минусы каждого из них.

Бензиновые модели имеют такие преимущества:

ИллюстрацияОписание

Так выглядит бензиновый вариант

Независимость от источников энергии. Вам не нужно электричество, так как в конструкции присутствует компактный двигатель, работающий на бензине. Он отличается экономичностью и расходует не более 3 литров топлива за час работы.

Работать можно где угодно, особенно удобно пользоваться подобным приспособлением на улице.

Если же вы ровняете стяжку в помещении, то обеспечьте качественное проветривание, чтобы не отравиться угарным газом.

Работа на открытом воздухе

Безопасность. В процессе работы вам не будут мешать провода, нет опасности поражения электрическим током.

Бензиновая виброрейка для бетона сделана так, что работать с ней может даже неопытный человек. Инструкция по эксплуатации настолько проста, что на ее изучение уходит несколько минут, после чего можно приступать к выравниванию бетона.

Простой и надежный двигатель

Несложное обслуживание и ремонт. При соблюдении элементарных правил эксплуатации оборудование будет работать не один год. А если возникнут неисправности, то ремонт не вызовет затруднений, с запчастями нет проблем, да и новый мотор стоит недорого.

Из минусов можно выделить следующее:

  • Шумная работа. Кроме звука вибрирующего узла постоянно шумит мотор, поэтому работать нужно с использованием берушей или специальных строительных наушников;
  • Важность своевременного обслуживания. Если не ухаживать за мотором, то он гораздо быстрее приходит в негодность;
  • В процессе работы образуются выхлопные газы. Поэтому использовать этот вариант лучше на открытом воздухе или в помещениях, которые очень хорошо проветриваются.

Что касается электрических приспособлений, то они имеют такие преимущества:

ИллюстрацияОписание

Конструкция очень компактная

Компактность конструкции. Она намного меньше, чем бензиновый вариант, так как электродвигатель имеет небольшие размеры и весит немного. За счет этого такой виброрейкой намного удобнее работать и проще переносить.

Работа электрическим вариантом

Удобство использования. Благодаря компактным размерам и небольшому весу работать этим приспособлением проще и легче.

Вам нужен только источник электрического тока, к которому можно подключиться, это может быть как стационарная сеть, так и генератор, если вы выравниваете поверхность на улице.

Двигатель не нуждается в обслуживании

Простота обслуживания. Электрический двигатель работает без каких-либо дополнительных проблем. Главное — исключать повреждение конструкции и проводов.

Из минусов можно выделить разве что необходимость в электрическом питании. Также следует постоянно следить за положением провода, чтобы он не попал под рабочую платформу и не запутался в ногах.

Модификации виброреек

Кроме типа привода, оборудование отличается по целому ряду особенностей.

Проще всего рассмотреть основные виды приспособлений:

  • Виброрейка плавающая для бетона. Обычно имеет небольшие габариты и отличается тем, что рабочая часть ставится прямо на поверхность бетона. Используется для слоев не более 20 см, отлично подходит, если раствор наливается тонким слоем. Это самый популярный вариант, который встречается чаще всего и используется как профессионалами, так и теми, кто сам выполняет работу;

Плавающая виброрейка может иметь как электрический, так и бензиновый привод

  • Оборудование с направляющими, которые ограничивают ширину выравниваемой секции и служат опорой для платформы. Более производительное решение, которое может иметь ширину до 5 метров и эффективно уплотняет слой бетона толщиной до 30 см. Используется чаще всего профессионалами, так как стоит дорого и не подходит для небольших пространств;

Направляющие задают уровень плоскости

  • Реверсивные виброрейки могут работать во всех направлениях, чаще всего они имеют компактные размеры и отлично подходят для выравнивания пола в помещениях. Рабочая платформа двигается не в одном направлении, а так, как вам удобно, при необходимости можно дорабатывать отдельные участки, чтобы добиться идеального результата. Естественно, все варианты реверсивного оборудования относятся к плавающим виброрейкам;

Компактный и удобный реверсивный вариант

  • Раздвижные системы отличаются тем, что можно регулировать ширину рабочей части в широком диапазоне. Благодаря этой особенности конструкция подстраивается под конкретное помещение, и вы выравниваете пол всего в один проход. Двойная рейка имеет специальные фиксаторы, которыми можно быстро выставить требуемое положение;

Раздвижной вариант оборудования

  • Секционные виброрейки могут иметь ширину от 10 до 25 метров, это специальное промышленное оборудование, которое используется для больших площадей. В конструкцию входят направляющие, чтобы ее было проще двигать, очень часто устанавливается лебедка.

Секционная система закрывает огромные площади за один проход

Параметры, которые нужно учесть при выборе

Если вы решили приобрести оборудование, то очень важно подобрать то, что больше всего подойдет в вашей ситуации.

При покупке виброрейки для бетона характеристики имеют первостепенное значение, самые главные из них следующие:

  • Тип двигателя. Выше мы разобрали все преимущества и недостатки бензиновых и электрических приводов, вам нужно принять решение на основании этой информации. Что касается общих рекомендаций, то они таковы: для использования на открытом воздухе лучше использовать бензиновый вариант, а для помещений больше подходит электрический, в нем нет вредных выхлопов, да и работает он намного тише;
  • Мощность привода может измеряться в киловаттах или лошадиных силах. Тут важно разобраться, какие объемы работы будут выполняться, и какой слой раствора придется выравнивать. Исходя из этого, и подбирается оптимальное решение, важно помнить следующее: лучше купить виброрейку чуть мощнее, чем нужно, чем сэкономить и приобрести вариант, который постоянно будет работать на пределе возможностей;
  • Производитель оборудования тоже важен, если это известный бренд, то цена будет выше, но и за качество можно не беспокоиться. Особенно это касается вариантов с бензиновым двигателем, в этом случае лучше всего выбрать модель с двигателем «Хонда», это одно из лучших решений;

Бензиновые двигатели «Хонда» служат очень долго

  • Расположение привода виброрейки. Двигатель может располагаться как непосредственно на рейке, так и быть приподнятым над ней. Первый вариант проще, а второй удобнее в обслуживании, но в целом особой разницы между этими разновидностями нет;

Если двигатель поднят, то он соединяется с рейкой через вал

  • Система управления виброрейкой. Вариантов много: это может быть одинарная рукоятка, может быть рама, а может использоваться и конструкция, напоминающая руль велосипеда. Тут важно найти то, что будет удобно именно вам: возьмитесь за ручку и попробуйте подвигать оборудование, вам должно быть удобно;

Управление должно быть удобным

  • Ширина рабочей части. Может составлять от 50 см до 10 и более метров. Для самостоятельного использования не рекомендуются варианты шире 250 см — работать ими тяжело и неудобно. Если в процессе работы придется подстраиваться под разные помещения, то лучше выбрать вариант с регулируемой шириной платформы, так вы сможете подстраиваться под любые условия очень быстро;

Варианты шириной до 250 см удобнее всего в работе

  • Материал изготовления рамы и рабочей платформы. Тут может быть два варианта: более дешевая сталь, которая отличается надежностью и износостойкостью, но изделия из нее тяжелы, или алюминий — легкий и прочный материал, который весит в несколько раз меньше, но и стоит дороже. Второе решение предпочтительнее, так как виброрейка намного легче и в процессе работы вы будете уставать намного меньше.

Алюминиевые варианты намного легче стальных

Как сделать виброрейку самостоятельно

Если вы не хотите тратить деньги на готовое оборудование, то его можно сделать и самостоятельно. Мы разберем два варианта, выберите тот, который лучше подходит в вашей ситуации.

Простейший вариант

Отлично подходит для небольших объемов работ, например, если нужно выровнять стяжку в квартире или доме. Главный плюс такого решения — дешевизна и простота, собрать виброрейку можно за 15-20 минут, а после использования она быстро разбирается.

Из материалов понадобится следующее:

  • Кусок доски толщиной 25-35 мм, шириной 200-250 мм и длиной от 50 до 100 см. Это будет рабочая платформа, для нее можно использовать как новый, так и старый пиломатериал;
  • Брусок деревянный для рукоятки. Сечение и длина могут быть любыми, главное — чтобы вам было удобно держать ручку, и она была достаточно прочной;
  • Несколько подвесов для гипсокартона. Они стоят копейки и продаются во всех строительных магазинах. Купите 4-5 штук, этого вполне достаточно для наших целей;

Гибкие подвесы — то, что нужно для сборки конструкции

  • Электрическая дрель будет служить двигателем нашего устройства. Специально покупать ее не нужно, ведь она ставится только на время использования виброрейки, а потом ее можно снять и пользоваться по прямому назначению. Особых требований нет, но желательно, чтобы мощность была около 1000 Ватт, чтобы виброрейка работала эффективно.

Обычная дрель послужит двигателем нашего приспособления

Конструкция собирается так:

ИллюстрацияОписание

Заготовка из доски

Делаем заготовку рабочей платформы. Для этого доска отрезается по нужной нам длине, но лучше делать ее не шире 60 см, чтобы оборудование работало эффективно, и было удобным в использовании.

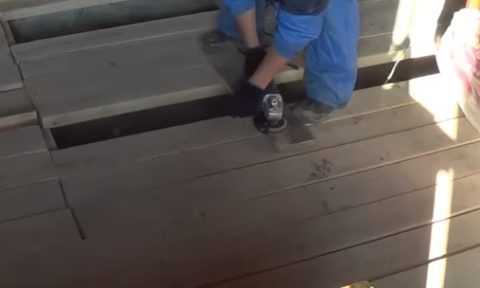

Шлифовка древесины

Рабочая поверхность доски шлифуется с помощью болгарки или шлифмашинки. Нужно сделать ее гладкой, чтобы качество выравнивание было максимальным. Углы можно тоже сгладить, чтобы поверхность разглаживалась лучше.

Выставляем дрель

Доска кладется рабочей частью вниз, после чего наверх ставится электродрель так, как показано на фото. Важно выставить ее так, чтобы центр тяжести электроинструмента совпадал с серединой доски.

Дрель фиксируется подвесом

Закрепляем дрель с помощью подвеса. Он прикручивается к доске с одной стороны, после чего прижимается к корпусу инструмента как можно плотнее, чтобы вибрация полностью передавалась на доску.

Если та часть дрели, которая прижимается к доске, имеет округлую форму, то можно сделать в древесине выемки, чтобы инструмент примыкал плотнее.

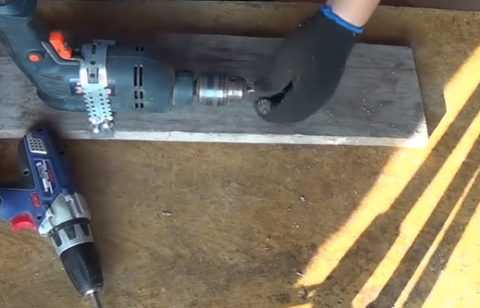

Ключ выступает эксцентриком

Чтобы дрель давала вибрацию, в патроне зажимается какой-либо элемент со смещенным центром тяжести. Мы использовали ключ для дрели, но можно зажать и что-нибудь другое.

Окончательное крепление

Вторым подвесом дрель окончательно фиксируется на доске. Старайтесь прижать ее как можно плотнее, но не повредите корпус.

Крепление ручки

К платформе крепится рукоятка, торец бруска отрезается под нужным углом, чтобы он плотно прижимался к поверхности. Затем брус фиксируется с помощью подвесов.

Испытание оборудования

Виброрейка испытывается, если вибрации недостаточно, поменяйте эксцентрик на более массивный. После использования конструкция быстро разбирается.

Виброрейка электрическая

Разберем более основательный и производительный вариант оборудования.

Виброрейка по бетону собирается так:

ИллюстрацияОписание

Необходимые комплектующие

Для работы вам понадобится следующее:
  • Два правила, их ширина определяется по размеру рабочей части, которую вы делаете;
  • Швеллер шириной 15-20 см и длиной 30-40 см;
  • Небольшой электрический двигатель;
  • Кусок металла для изготовления эксцентрика;
  • Труба для ручки;
  • Крепеж для сборки конструкции воедино.

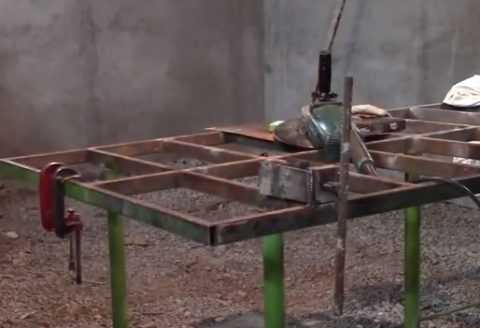

Рабочее место

Удобнее всего работать на столе, рядом должна быть розетка, чтобы подключить болгарку. Для фиксации заготовки используются струбцины.

Фиксируем заготовку

Подготавливается швеллер:
  • Размечается ширина будущей опорной платформы. Если края заготовки неровные, то ее лучше обрезать с двух сторон;
  • Элемент фиксируется на столе с помощью струбцин, чтобы он не двигался в процессе резки.

Резка металла

Заготовка режется с помощью болгарки. Соблюдайте аккуратность и используйте защитные очки, чтобы искры не попали в глаза.

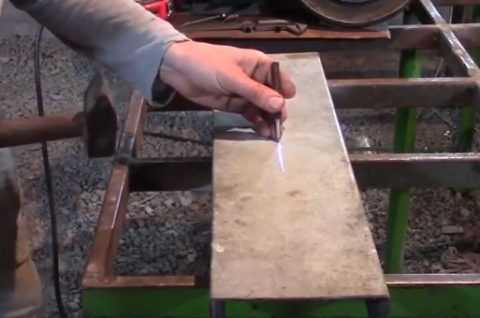

Ставим метку на середине

На готовом элементе определяется середина. Приложите рулетку, найдите центр и поставьте метку карандашом или фломастером.

Ставим метку по центру

Далее измеряется ширина и ставится метка по центру. Пересечение линий и будет нашим ориентиром. Лучше всего сделать точку с помощью пробойника, чтобы было четкое углубление.

Разметка отверстия

С помощью циркуля чертится круг под отверстие, через которое будет проходить вал электродвигателя. Оно должно быть больше диаметра вала, так как в процессе работы будет двигаться эксцентрик.

Вырезаем отверстие

Отверстие в швеллере вырезается либо на станке, либо с помощью специальной коронки по металлу.

Если вы сделаете разметку, то за вырезание отверстий в мастерской с вас возьмут немного.

Сверление отверстий под крепеж

Далее размечаются и сверлятся отверстия под крепление привода. Для этого двигатель прикладывается к поверхности и в нужных местах ставятся метки. Эту работу можно выполнить и обычной дрелью.

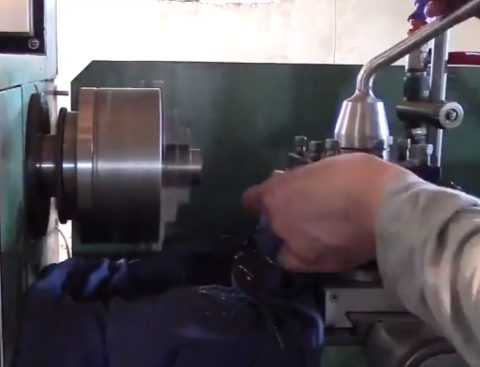

Изготовление эксцентрика

Эксцентрик лучше заказать у токаря, чтобы он получился с точным смещением и без перекосов. Это обойдется недорого.

Сборка конструкции

Виброрейка собирается так:
  • На вал двигателя крепится эксцентрик, после чего сам мотор прикручивается на швеллер;
  • Правила крепятся саморезами по металлу к боковым сторонам несущего узла;
  • Крепление ручки должно быть подвижным для удобства, провод пропускается через полость профильной трубы, это очень удобно и безопасно.

Готовая виброрейка

Собранная конструкция может использоваться по прямому назначению, по своим характеристикам она практически не уступает заводским вариантам.

Вывод

Теперь вы знаете всю необходимую информацию по выбору виброрейки для укладки бетона и сможете найти лучшее решение для своих нужд. Вторая часть обзора поможет собрать конструкцию самостоятельно, а видео в этой статье покажет процесс наглядно, чтобы вы еще лучше разобрались в нем.

beton-house.com

Делаем виброрейку для укладки бетона

Именно виброрейка для укладки бетона позволяет сделать это покрытие максимально прочным и качественным.

Само по себе покрытие из бетона обладает огромным количеством преимуществ.

Однако, для того чтобы оно действительно имело высокие технические характеристики, его необходимо заливать по всем правилам существующей технологии.



Правильно приготовить раствор и выставить опалубку это только половина дела, бетон необходимо правильно и грамотно укладывать.

Если после высыхания внутри бетонного основания будут завоздушенные области и пустоты, то такое покрытие, скорее всего, не прослужит долгое время и сильно потеряет в качестве.

Поэтому очень важно в процессе заливки цементного раствора, проводить его тщательную утрамбовку и уплотнение. Это позволит выпустить попавший туда воздух, и тем самым убрать пустоты.

Данную работу можно проделывать в ручном режиме, путем прокалывания свежего раствора куском арматуры, однако ни кто не гарантирует качество такого бетона, да и при большой площади заливки сделать это будет не просто и достаточно проблематично.

Именно для того, чтобы упростить работу и сделать покрытие максимально качественным, и используется универсальная виброрейка для бетона, которую можно купить, а можно сделать в домашних условиях своими руками.

Принцип и основы работы

Вообще виброрейка для бетона представляет собой специальный агрегат, который состоит из жесткой прочной рамы и специального вибратора, приводящего ее в асинхронное движение.

В качестве материала каркаса принято использовать толстый алюминий или качественную легированную сталь.

Основным элементом вибрационной системы выступает двигатель, работающий от бензина или электричества.

Для того чтобы привести ее в действие, необходимо запустить двигатель, который будет передавать определенное вращательное движение вибрационной системе, а та в свою очередь задавать необходимое движение непосредственно раме.

Таким образом, рама работающей виброрейки заставляет бетонный раствор двигаться, убирая из него все воздушные пустоты и тщательно трамбуя. Длина самой рейки может составлять от нескольких десятков сантиметров до десяти метров.

Плавающая виброрейка, которая оснащена бензиновым двигателем, имеет большую мощность по сравнению с электрической.

В большинстве случаев плавающие виброрейки с бензиновым приводом используются для работы на открытых пространствах, так как двигатель выбрасывает в атмосферу вредные примеси.

При необходимости проводить работы с бетоном в замкнутых пространствах используют плавающую виброрейку, приводом которой выступает электрический двигатель.

Следует отметить, что при помощи виброрейки можно не только трамбовать раствор и убирать из него завоздушенные пространства.

Это плавающее устройство также активно применяется при необходимости выровнять поверхность практически любой площади.

Видео:

Данное универсальное оборудование можно купить в любом специализированном магазине, однако стоимость его достаточно высокая.

Оптимальным вариантом будет собрать его своими руками, тем более сделать это сможет каждый.

Подготовительный этап работы

Плавающая виброрейка в техническом плане устроена не сложно, однако для сборки ее своими руками потребуются минимальные знания в области строительства.

Как отмечалось выше, гораздо проще купить это устройство в ближайшем специализированном магазине, однако если есть желание сэкономить деньги и собрать ее своими руками, к работе следует тщательно подготовиться.

Для ее самостоятельной сборки необходимо иметь начальные навыки по работе со сваркой и электричеством. Крайне важно — когда будет собираться плавающая виброрейка своими руками, соблюдать правила техники безопасности.

Схема устройства виброрейки: 1- рабочая плита; 2- вибратор; 3- вал; 4-амортизаторы; 5- рама; 6- двигатель; 7- ременная передача; 8,9- шкивы; 10- приводной вал.

Это связано с тем, что большая часть работы будет производиться с использованием трехфазного пускового механизма.

Оптимальным размером рабочей части виброрейки специалисты считают три метра, а мощность двигателя лучше взять не более полутора кВт.

Как показывает практика, плавающая виброрейка с такими параметрами позволит работать с раствором, толщина которого составляет до двадцати сантиметров.

Для изготовления этого универсального устройства своими руками нужно иметь под рукой швеллер и арматуру, а также уголки из стали или алюминия.

Кроме этого, необходимо запастись болтами с различным диаметром, изоляционной резиной, качественным трехфазным кабелем.

Обязательно потребуется электрический двигатель соответствующей мощности, подходящие для него пускатели, а также сама вибрационная установка.

Из инструмента следует найти сварочный аппарат, дрель с шуруповертом, а также набор гаечных ключей.

Все материалы должны быть качественными и надежными, так как при своей эксплуатации плавающая виброрейка будет подвержена достаточно высоким нагрузкам.

Кроме этого, собирая это устройство, необходимо максимально соблюдать правила техники безопасности и обеспечить надежную защиту всех электрических составляющих оборудования.

Желательно на предварительном этапе работ составить подробный чертеж собираемого устройства и все работу выполнять в точном соответствии с ним.

Сборка устройства

Чтобы самодельная плавающая виброрейка смогла успешно выполнять все свои функции и обладала высокой долговечностью, всю работу по ее сборке следует выполнять правильно.

Работу следует начать с изготовления ручек, для чего можно использовать арматуру. Ручкам следует придать изогнутую форму и прикрепить при помощи сварки к профилю.

Видео:

Для большей надежности крепления помимо сварки рекомендуется использовать саморезы.

Чтобы обезопасить человека во время работы с виброрекой, ручки тщательно изолируются резиновым материалом. Далее следует основу устройства уложить на ровную поверхность верстака или стола.

После можно приступить к монтажу на устройство электрического двигателя.

Чтобы вибрация при работе устройства распределялась максимально равномерно, двигатель устанавливается в центральной части профиля.

Крепить его лучше всего при помощи двух уголков из металла. Можно уголки изначально прикрепить к самому двигателю, а уже затем к каркасу, а можно сделать наоборот.

Крепление вибрационной установки следует производить таким образом, чтобы идущий от нее кабель был максимально прочно зафиксирован, как на ручках, так и на самом профиле.

Пускатель для электродвигателя лучше всего смонтировать на одной из рукояток, однако, можно и на самом двигателе. Для удобства пользования виброрейкой, ее конструкцию можно сделать складывающейся.

Для этого необходимо профиль разрезать на две равные части и сделать болтовое соединение.

Для выравнивания толстых и утрамбованных слоев раствора устройство должно иметь либо двойную, либо рамную конструкцию. В этом случае процесс изготовления будет точно таким же, как и в первом случае.

Отличие будет состоять в том, что двигатель придется монтировать на специальное крепление в самом центре всей конструкции виброрейки.

Изготовление виброрейки с бензиновым двигателем значительно проще, так как нет необходимости крепить к остову электрический кабель.

Рекомендации и советы

Многие специалисты рекомендуют делать крепление рамы виброрейки в трех отдельных местах.

Лучше, если плавающая виброрейка будет иметь полностью разборную конструкцию, и для этого остов следует сделать из четырех независимых частей.

Видео:

Пользоваться виброрейкой следует только по ее прямому назначению, при этом не следует перегружать установленный двигатель. Это позволит увеличить срок службы устройства.

Процесс трамбовки раствора следует проводить равномерно и аккуратно.

Не стоит наливать большое количество бетона, так как в этом случае возникнут проблемы с его трамбовкой, а сама виброрейка будет перегружаться. Также не следует, чтобы устройство работало вхолостую.

В том случае, когда раствор опустится ниже уровня самой рейки, то его следует добавить при помощи лопаты.

Собрать виброрейку самостоятельно в домашних условиях при правильном подходе к делу сможет каждый.

Конечно, гораздо проще купить это универсальное устройство, однако в этом случае придется потратить достаточно большие деньги.

Не стоит забывать, что во многом долговечность устройства зависит от соблюдений правил по его эксплуатации.

ciscoexpo.ru

Виброрейка для укладки бетона своими руками

Мастерам, работающим с бетоном, известно, бетон довольно сложный в обработке и создать из него ровную поверхность без слишком больших дефектов очень сложно. Если же используется виброрейка для укладки бетона, то процесс существенно упрощается и ускоряется, а получаемая поверхность будет значительно более гладкой и качественной.

Классический вариант укладки смеси с помощью длинного ряда требует больших физических усилий от рабочих, имеет ряд сложностей и не может дать качественного результата.

Существует несколько разновидностей подобного инструмента. Такие устройства не слишком дороги, но многие строители не хотят отдавать за них деньги, и с помощью подручных средств сооружают виброрейки своими руками.

Особенности использования приспособления

Виброрейка – устройство, которое проходит по поверхности укладываемого бетона и выполняет сразу несколько важных задач:

  • Трамбовку смеси, благодаря чему будущее покрытие будет более прочным.
  • Уплотнение раствора – в нем присутствует большое количество воздушных примесей, требующих удаления.
  • Выравнивание поверхности.

В итоге структура бетонной поверхности будет более качественной и долговечной.

Такая обработка бетона позволяет добиться хороших рабочих характеристик будущего покрытия, удалить из него возможные пустоты, воду и пузырьки воздуха. После виброрейки покрытие полностью готово к финишной отделке: укладке плитки, ламината, линолеума, теплого пола и других вариантов.

Применяется изделие в частном строительстве и в промышленных масштабах.

С его помощью сооружаются:

  • мосты;
  • гидросооружения;
  • эстакады;
  • полы;
  • отмостки;
  • фундаменты и другие подобные объекты.

Виброрейка может использоваться для большого количества сооружений

Типовая конструкция и принцип действия

Основными составляющими рассматриваемого устройства являются следующие детали:

  • Рабочая рама – она контактирует непосредственно с бетонной поверхностью.
  • Вибратор – крепится к раме и создает вибрационные интенсивные движения, которые и выполняют функция утрамбовки и уплотнения.
  • Двигатель – иногда вибратор бывает предварительно смонтирован вместе с ним.
  • Рукоятки, с помощью которых происходит управление виброрейкой.
  • Все ручки покрываются поглощающим вибрации материалом, иначе работать с устройством будет очень некомфортно.

Если у человека имеются все указанные компоненты, то создание виброрейки для обработки бетона своими руками не будет большой проблемой.

Работает устройство просто – двигатель приводит в действие вибратор, который передает свое движение на рабочую раму. Сама рама находится в контакте с обрабатываемой поверхностью и передает ей создаваемые вибрации.

Сам вибратор функционирует благодаря присутствию в своей структуре специальной детали – эксцентрика, создающего мощные частотные колебания, передающиеся на раму. Чем больше частота колебаний и медленнее обрабатывается поверхность, тем более плотной и качественной она получится.

Самодельная виброрейка для бетона

Классификация

Существует несколько разновидностей рассматриваемого строительного инструмента. Приспособление работает либо от электрического двигателя, либо от бензинового мотора.

Каждый из вариантов является выигрышным в зависимости от ситуации, в которой приходится работать. Электрические агрегаты более дорогие и активно используются при проведении работ в закрытых помещениях, где выхлопы использованного бензина бы очень плохо влияли на рабочую атмосферу.

Бензиновые варианты более доступны и применяются на открытом воздухе или в хорошо вентилируемых помещениях.

Если говорить о конструктивных особенностях виброреек, то они бывают нескольких видов.

Плавающие

Способны прорабатывать слой материала до 15 сантиметров толщиной, а также захватывать за один проход рабочую площадь до 3 метров. Такие виброрейки имеют небольшой вес в 15–25 килограмм, мощность двигателя здесь находится в диапазоне 1–1,5 кВт.

Двойные телескопические

По характеристикам похожи на предыдущий вариант, но способны захватывать большую поверхность для обработки – 4–5 метра.

Виброрейка двойная телескопическая

Секционные

Большие виброрейки, агрегаты широко применяются на стройках промышленных масштабов. Такое изделие способно захватывать длину обрабатываемой поверхности до 25 метров, имеет мощный 3 кВт движок, отлично уплотняет бетон на толщину около 10–15 сантиметров.

Раздвижные

В таком виде устройства рама состоит из пары раздвижных профилей, которые при необходимости выдвигаются и могут захватывать большую площадь для обработки. Их применяют на установленных заранее направляющих.

Методика выполнения виброрейки в домашних условиях

Чтобы сделать виброрейку для укладывания бетона самостоятельно, нужно обзавестись необходимыми деталями.

Для крепления запчастей между собой следует применять сварочный аппарат или другие имеющиеся варианты создания крепежа.

Комплектующие сварочного аппарата

Ручки легко сделать из кусков арматуры либо трубы небольшого диаметра. Процесс сборки выглядит следующим образом:

  • Два уголка соединяются со швеллером необходимого размера (он будет играть роль рамы).
  • К швеллеру нужно присоединить ручки устройства. Их длина должна быть достаточна для удобной работы.
  • Двигатель закрепляется также на швеллере, обычно посредине.

Для создания рамы было бы неплохо использовать алюминий, он не подвержен коррозии и имеет небольшой вес. Создание виброрейки для укладки бетона непростое дело, но вполне по силам среднестатистическому человеку.

Сделать агрегат для обработки бетонных поверхностей не так уж сложно. Использовать магазинное устройство будет однозначно приятнее, но и самодельный вариант при грамотном исполнении вполне легко справляться с поставленными на него задачами.

Мощность выбранного двигателя должна быть достаточной для создания колебаний высокой частоты. Чтобы получить ровное и уплотненное покрытие, нужно вести рейку неспешно, уделять внимание проблемным местам на бетонной поверхности, периодически прочищать рабочую раму от материала, который будет на нее налипать.

Видео по теме: Виброрейка для укладки бетона

promzn.ru
