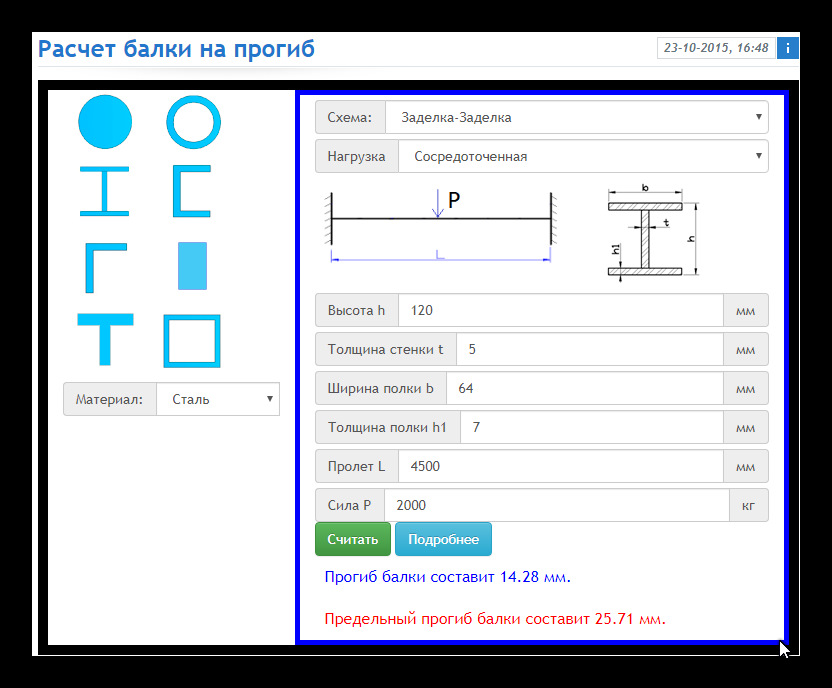

Расчет балки на прочность онлайн калькулятор

Балка длиной L загружена равномерно распределенной нагрузкой q либо сосредоточенной силой P, которые необходимо будет задать (как собрать нагрузки на балку можно получить тут Сбор нагрузок (калькулятор).
Все геометрические размеры сечения можно задать самому, поэтому в калькуляторе реализован огромный выбор самых различных балок: труба, швеллер, профильная труба, двутавр, уголок, пластина и др.
Расчет проходит по нормальным и касательным напряжениям, которые возникают из-за поперечной силы.
Касательные напряжения получаем по формуле Журавского и производим проверку с использованием главных напряжений по 3-ей теории прочности.
В онлайн расчет входят такие материалы, как сталь нескольких классов (С235, С245, С255, С345) и дерево трех сортов.

Для расчета вам необходимо:
1. Выбрать форму поперечного сечения (труба, швеллер, профильная труба, двутавр, уголок, пластина и др.)
2. Выбрать материал (сталь, дерево)
3. Выбрать необходимую расчетную схему
4. Выбрать вид нагрузки (распределенная по длине балки либо сосредоточенная)

5. Указать геометрические размеры, указанные на картинках
6. Задать нагрузку (нагрузку можно рассчитать онлайн здесь)


Также есть возможность выбора расчетной схемы: шарнир-шарнир, заделка-шарнир, заделка-заделка, свободный конец балки.
Коэффициенты поправки расчетного сопротивления дерева на изгиб приняты следующие:
Mдл = 0.66 - совместное действие постоянной и кратковременной снеговой нагрузок
Mв = 0.9 - нормальные условия эксплуатации дерева (влажность менее 12%)
Mт = 0.8 - эксплуатация дерева при температуре 50 градусов
Mсс = 0.9 - срок эксплуатации конструкции 75 лет

При расчете уже учитывается собственный вес конструкции.


Последние изменения
1. Добавлена возможность расчета балки при сосредоточенной нагрузке
- Добавлена проверка устойчивости стенки и полки двутавра, швеллера, уголка, профильной трубы
- Исправлено расчетное сопротивление дерева на изгиб согласно СП 64.13330.2017 "Деревянные конструкции"
- Исправлены расчетные сопротивления стали
- Исправлено допустимое эквивалентное напряжение при действии нормальных и касательных напряжений
- Добавлена возможность поворота швеллера

Если данный калькулятор оказался Вам полезен – не забывайте делиться им с друзьями и коллегами ссылкой в соц.сети, а также посмотреть другие строительные калькуляторы онлайн, они простые, но здорово облегчают жизнь строителям и тем, кто решил сам строить свой дом с нуля.

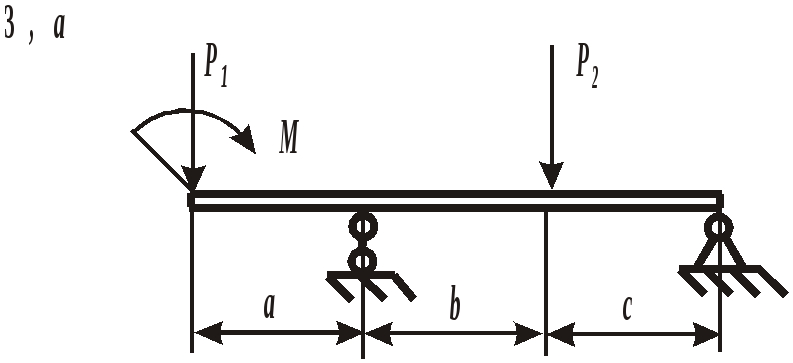

Расчет балок часть 1 | Онлайн калькулятор

В данном разделе можно выполнить онлайн расчеты статически определимых балок в условиях прямого поперечного изгиба под действием сосредоточенной нагрузки. Расчеты определяют прогиб, угол поворота и изгибающий момент в произвольно заданной точке балки при различных граничных условиях. Определив наибольший изгибающий момент и соответствующее опасное сечение балки легко подобрать его размеры исходя из допускаемых напряжений в сечении.

Исходные данные:

L – длина балки, в миллиметрах;

a – координата точки приложения сосредоточенной нагрузки, в миллиметрах;

X – координата точки нахождения изгибающего момента, угла поворота и прогиба балки, в миллиметрах;

F – нагрузка, в ньютонах;

Ix – момент инерции сечения относительно оси, перпендикулярной действию нагрузки, в метрах 4;

Е – модуль упругости материала балки, в паскалях.

Расчет балки # 1.1

Расчет изгибающего момента, угла поворота и прогиба в произвольно заданной точке консольно закрепленной балки под действием сосредоточенной нагрузки.

Граничные условия:

RL = 0 – реакция опоры в крайней левой точке;

ML = 0 – изгибающий момент в крайней левой точке;

θR = 0 – угол поворота в крайней правой точке;

YR = 0 – прогиб балки в крайней правой точке.

Расчет балки # 2.1

Расчет изгибающего момента, угла поворота и прогиба в произвольно заданной точке балки c защемленным концом и скользящей опорой под действием сосредоточенной нагрузки.

Граничные условия:

RL = 0 – реакция опоры в крайней левой точке;

θL

= 0 – угол поворота в крайней левой точке;

θR = 0 – угол поворота в крайней правой точке;

YR = 0 – прогиб балки в крайней правой точке.

Расчет балки # 3.1

Расчет изгибающего момента, угла поворота и прогиба в произвольно заданной точке балки c защемленным концом и шарнирной опорой под действием сосредоточенной нагрузки.

Граничные условия:

МL = 0 – изгибающий момент в крайней левой точке;

YL = 0 – прогиб балки в крайней левой точке;

θR = 0 – угол поворота в крайней правой точке;

YR = 0 – прогиб балки в крайней правой точке.

Расчет балки # 4.1

Расчет изгибающего момента, угла поворота и прогиба в произвольно заданной точке балки c защемленными концами под действием сосредоточенной нагрузки.

Граничные условия:

θL = 0 – угол поворота в крайней левой точке;

YL = 0 – прогиб балки в крайней левой точке;

θR = 0 – угол поворота в крайней правой точке;

YR = 0 – прогиб балки в крайней правой точке.

Расчет балки # 5.1

Расчет изгибающего момента, угла поворота и прогиба в произвольно заданной точке балки c шарнирными опорами под действием сосредоточенной нагрузки.

Граничные условия:

МL = 0 – изгибающий момент в крайней левой точке;

YL = 0 – прогиб балки в крайней левой точке;

МR = 0 – изгибающий момент в крайней правой точке;

YR = 0 – прогиб балки в крайней правой точке.

Расчет балки # 6.1

Расчет изгибающего момента, угла поворота и прогиба в произвольно заданной точке балки c шарнирной и скользящей опорами под действием сосредоточенной нагрузки.

Граничные условия:

RL = 0 – реакция опоры в крайней левой точке;

θL = 0 – угол поворота балки в крайней левой точке;

МR = 0 – изгибающий момент в крайней правой точке;

YR = 0 – прогиб балки в крайней правой точке.

Калькулятор расчета балок

25.04.2018

Металлоконструкции балки относятся к перекрытиям, эксплуатация которых должна быть абсолютно безопасной. Калькулятор расчета балок позволяет определить надежность и прочность конструкций здания и рассчитать нагрузки, которые не будут превышать допустимые.

Чтобы использовать в здании металлоконструкции балки без опасений, необходимо изготовить эти конструкции по всем правилам строительного производства. Калькулятор расчета балок из ЛМК и ЛСТК наиболее прост, по сравнению с онлайн расчетами железобетонных конструкций, а надежность металлических балок выше, чем у любых других.

О том, что деревянные балки могут со временем сгнить, испортиться от насекомых или химикатов, мы не раз рассказывали читателям. Учитывая всевозможные деформации, достаточно сложно определить жизнестойкость деревянных конструкций. Поэтому предлагаемый на нашем сайте калькулятор расчета балок можно использовать только для металлических конструкций.

Чтобы правильно подобрать металлические балки, пользователю предлагается самостоятельно провести онлайн расчеты и определить параметры балки — толщину и длину, которые в дальнейшем позволят минимизировать отходы металла при устройстве перекрытия, а значит и сэкономить на производственных затратах.

  • На чем строится калькулятор расчета балок? На экономии. Металлические балки могут быть любой длины и даже не из цельного металлопроката, а сваренными из отдельных кусков, для этого, конечно, понадобятся отдельные расчеты, тем не менее рассматривать в проекте нужно все оптимальные варианты производства, чтобы сэкономить в деньгах и не навредить характеристикам объекта строительства в процессе его эксплуатации.

Определив для себя главное можно переходить к упрощенным онлайн расчетам. Укажите размеры балок перекрытий, пролет и шаг, рекомендуемые нагрузки и металл, из которого будет изготовлена балка, после чего нажмите меню «расчет» и получите необходимый результат.

Хоть калькулятор расчета балок и прост в обслуживании, в самом производстве металлоконструкций балок есть несколько особенностей, о которых лучше знать до обращения к онлайн сервису расчетов.

Металлоконструкции балок могут использоваться в системе перекрытия сразу над двумя, тремя и больше помещениями. А сама металлоконструкция балки, соответственно, может быть однопролетной, двухпролетной и трехпролетной.

  • Главный наш совет: перед тем как использовать онлайн калькулятор расчета балок необходимо составить техническое задание (ТЗ) и определить варианты производства металлоконструкций балок для системы перекрытий.

В малоэтажном строительстве чаще всего используются однопролетные металлоконструкции балки, но лучше заранее рассмотреть наиболее оптимальные варианты производства, чтобы чувствовать свою компетентность в рассматриваемом вопросе.

Калькулятор расчета балок, как говорилось выше, построен на упрощенных расчетах металлической балки перекрытия однопролетной с шарнирными опорами из цельного металлопроката. Чтобы произвести наиболее полный расчет согласно действующих нормативных документов, нужно обратиться к консультанту компании по телефону 391 251-82-82 и оставить свой производственный заказ.

Для справки: На балочные системы в перекрытиях действуют нагрузки силы на изгиб сечения, на кручение, на прогиб по длине. Поэтому наш онлайн сервис рассматривает отдельно калькулятор расчета балок и калькулятор перекрытий. Вы можете воспользоваться онлайн расчетами самостоятельно и без предварительной записи, а при возникших трудностях проконсультироваться со специалистами. Обращайтесь!


Вернуться к списку

Расчет деревянных балок перекрытия калькулятор онлайн

Сделать надежное перекрытие можно только с правильно подобранным размером балок. Чтобы определить этот самый точный размер потребуется произвести расчет. Это можно сделать с помощью онлайн программы, которая представляет своего рода калькулятор.

Зачем надо рассчитывать?

Вся нагрузка на межэтажное перекрытие, ложится на деревянные балки, поэтому они являются несущими. От прочности балок перекрытия зависит целостность постройки и безопасность находящихся в ней людей.
Производить расчет деревянных элементов необходимо для выяснения допустимой вертикальной нагрузки, действующей на нее. Строительство новой или реконструкция старой постройки без предварительного расчета сечения несет огромный риск.

Выстроенное наугад перекрытие из слабых деревянных балок может в любой момент обрушиться, что приведет к большим финансовым затратам, а еще хуже, к травматизму людей. Взятые с запасом балки большого сечения создадут лишнюю нагрузку на стены и основание постройки.

Кроме определения прочности, существует расчет прогиба деревянных элементов. Он больше определяет эстетичную сторону строения. Даже если крепкая балка перекрытия выдержит припадающий на нее вес, она может прогнуться. Кроме испорченного внешнего вида, прогнувшийся потолок создаст дискомфорт пребывания в такой комнате. По нормам прогиб не должен превышать 1/250 длины балки.

Онлайн расчет

Сделать расчет всех элементов перекрытия можно через онлайн калькулятор. Это специальная программа, позволяющая подсчитать величину прогиба деревянной балки при заданных параметрах, а также определить оптимальное сечение для определенного перекрытия. Использование онлайн расчета поможет перед началом строительства учесть все нагрузки, припадающие на несущие конструкции. Можно сделать расчет нагрузки 1 м опоры и высчитать количество деревянных элементов необходимых для возведения крыши. Работает онлайн калькулятор просто надо лишь правильно внести требуемые данные.

Общая инструкция проведения онлайн расчета

Интерфейс программы довольно прост и с ним может разобраться даже новичок. Калькулятор состоит из маленьких окошек, куда необходимо вводить данные. После нажатия кнопки «рассчитать», пользователь получает готовый результат расчета.
На разных сайтах оформление программы может отличаться, но принцип ее действия одинаков:

  • Вначале потребуется выбрать в окошке программы конструкцию, для которой будет производиться расчет деревянных балок. Здесь надо знать ограничение некоторых показателей: максимальная длина элементов перекрытия составляет 12 м, а стропильной системы — 13 м.
  • Далее, в программу вводят данные максимального размера пролета между элементами перекрытия или опорами стропильной системы.
  • Указывается планируемое расстояние для монтажа балок. Надо учесть, что все десятичные значения в онлайн калькулятор вписывают с точкой, а не с запятой. Возьмем, к примеру, значение 0.9 м.
  • Следующими указывают стандартные нагрузки, которые для деревянного перекрытия составляют 400 кг/м2, а для стропильной системы — 220 кг/м2.
  • Последнее значение, вводимое в онлайн калькулятор, в градусах указывает наклон стропил.

Введенные в программу данные должны быть точными без погрешностей, иначе результат получится неправильным.

Выполнение расчета в ручном режиме

Многие опытные строители не доверяют подобным онлайн программам, предпочитая использовать для расчета обычный калькулятор. Производя в ручном режиме расчет по деревянным балкам, надо учесть следующие рекомендации:

  • Заход деревянных балок сделанных из бруса в бетонной или кирпичной постройке должен составлять не меньше 150 мм. Если вместо бруса используется доска, ее минимальный заход равен 100 мм. По деревянным домам показатель немного другой. Минимальный заход элемента, изготовленного с бруса или доски, составляет 70 мм;
  • При использовании металлических крепежей, пролет должен равняться длине конструкции перекрытия. На металлические части припадет вес перекрытия и других элементов;
  • Стандартная планировка дома имеет ширину пролета 2,5–4 м. Его можно перекрыть шестиметровым элементом. Большие пролеты перекрывают клееным брусом или выстраивают дополнительные стены-перегородки.

Применяя для расчета обычный калькулятор, эти рекомендации помогут сделать крепкое перекрытие.

Определение нагрузки

Перекрытие совместно с находящимися на нем предметами создает деревянным балкам определенную нагрузку. Точно ее высчитать можно только в проектных организациях. Примерный расчет делают калькулятором, пользуясь следующими рекомендациями:

  • Чердаки утепленные минватой и подшитые доской отличаются минимальной нагрузкой, примерно 50 кг/м2. Расчет нагрузки выполняют по формуле: значение запаса прочности — 1,3 умножают на показатель максимальной нагрузки — 70.
  • Если вместо минваты применяется более тяжелый теплоизолятор и массивная подшивная доска, нагрузка увеличивается в среднем до 150 кг/м2. Определить общую нагрузку можно следующим образом: значение запаса прочности умножается на средний показатель нагрузки и ко всему приплюсовывается размер требуемой нагрузки.
  • Делая расчет для мансарды, нагрузку допускают до 350 кг/м2. Это связно с тем, что добавляется вес пола, мебели и др.

С этим определением разобрались, теперь идем далее.

Определение сечения и шага установки элементов перекрытия

Данный процесс требует придерживаться следующих правил:

  1. Соотношение ширины к высоте конструкции приравнивается 1,4/1. Следовательно, ширина элементов перекрытия зависит от этого показателя и может варьироваться от 40 до 200 мм. Толщина и высота деревянных элементов зависит от толщины теплоизоляции примерно 100–3000 мм;
  2. Расстояние между элементами, то есть их шаг, может быть от 300 до 1200 мм. Здесь надо учесть габариты теплоизоляции с подшивочным материалом. В каркасной постройке расстояние между балками приравнивают к шагу каркасных стоек;
  3. Деревянным балкам допускается небольшой изгиб, который для перекрытия чердака составляет — 1/200, а для межэтажного — 1/350;
  4. При нагрузке 400 кг/м2 соотношение шага к сечению составляет 75/100 мм. Вообще, чем больше сечение балок, тем больше расстояние между ними.

Применяя калькулятор для определения сечения, необходимо пользоваться справочными материалами для более точных результатов.

Кроме полученных точных результатов, прочность конструкции зависит от качества материала.

Заготовки используют из хвойных пород дерева, влажностью до 14%. Древесина не должна быть поражена грибком и насекомыми. Ну а чтобы увеличить срок эксплуатации деревянной конструкции, заготовки перед монтажом необходимо обрабатывать антисептиком.
В следующем видео можно понаблюдать пример работы в программе для расчетов перекрытий.

Что еще почитать по теме?

Автор статьи:

Сергей Новожилов - эксперт по кровельным материалам с 9-летним опытом практической работы в области инженерных решений в строительстве.

Понравилась статья? Поделись с друзьями в социальных сетях:

Facebook

Twitter

Вконтакте

Одноклассники

Google+

Калькулятор балок. Расчет нагрузки на балки перекрытия. Нагрузка на балку: нюансы

Калькулятор балок – это опция, которая поможет произвести необходимые расчеты для получения прочной системы. Максимально же точные данные смогут предоставить профи.

Калькулятор балок: на чем он основывается

При приближении к этапу возведения перекрытия возникает необходимость грамотно рассчитать допустимую нагрузку для уже построенной конструкции. При этом необходимо учесть, что правильно высчитанная длина и толщина балок позволяет установить максимально прочную и долговечную стропильную систему.

Нужно отметить, что таким стандартным проблемам, как частичное разрушение и проседание перекрытия способствуют следующие моменты:

  • Прогиб поперечин.
  • Дефекты дерева.
  • Чересчур большой шаг непосредственно между лагами и др.

Поэтому необходимо рассчитать нагрузку, которую будут создавать сами балки собственным весом. В целом на рассматриваемые системы давление оказывается на кручение, изгиб сечения, а также прогиб по длине.

При расчетах нужно учитывать также и климат местности, поскольку немалая нагрузка ложиться на стропила при сильном ветре, выпадении снега и т.д. Важным моментом является длина шага: малый увеличит вес конструкции, большой же станет причиной ослабевания конструкции в целом.

Рассчитываем нагрузку перекрытие из балок

Пролет – определенное расстояние между стенами. Если помещение не квадратное, то один пролет всегда короче второго. По правилам, перекрытие нужно делать по меньшему пролету. Это позволяет обустроить максимально прочную систему.

Сам брус, по стандарту должен иметь сечение 7 к 5 (высота к ширине). При таком подходе исключается деформация изделия. Прогиб же может быть максимум 2 см при длине балки 4м (то есть соотношение должно быть не больше 1 к 200).

Ниже приведены формулы, которые чаще всего используются при проведении необходимых расчетов. Прогиб можно найти, воспользовавшись такой формулой: f=L/200. Где f – нормальный прогиб, L – размер (длина) пролета, а 200 – это допустимое по нормам расстояние в см на 1 единицу проседания.

Площади поперечных сечений и масса баллок

Кроме этого, определяется момент сопротивления по формуле: W ≥ M/R. Где R представляет собой расчетное сопротивление, а М – максимальный изгибающий момент конкретной прилагаемой нагрузки. Для прямоугольных же балок можно воспользоваться формулой: W=b*h²/6/ Где h – высота, а b – ширина бруса.

Нагрузка на балку: нюансы

Особое внимание нужно уделять конструкциям, в которых перекрытие выполняет роль, как пола, так и потолка. В таких ситуациях не нужно пренебрегать лагами и точным расчетом подходящей длины шага.

Еще при корректном подходе учитывается масса утеплителя и других элементов. Стандартной полезной нагрузкой считается 150 кг/м². Для чердака этот показатель снижают до 75 кг/м².

Предложенный онлайн калькулятор позволит получить, максимально приближенные к точным, данные. В случае сомнений и вопросов обращайтесь к менеджерам компании «АртСтрой».

Понравилась статья? Расскажите друзьям!

расчет нагрузки, несущая способность, прочность

Двутавр – это металлопрофильная конструкция перекрытия, наклонная или горизонтальная, рассчитанная в первую очередь на изгиб. Прежде всего она находится под воздействием весовой нагрузки, направленной по вертикали. Фактически это первичное воздействие, которому должен противостоять прокатный профиль из металла.

Технические характеристики металлического профиля необходимы, чтобы их правильно применять в строительстве, ведь несмотря на большое разнообразие сфер применения, суть остается одна – создать надежную несущую конструкцию. Она позволяет преобразовывать архитектуру сооружений:

  • увеличивает ширину пролетов зданий;
  • значительно, примерно на 35%, уменьшить массу несущих конструкций;
  • существенно увеличить рентабельность проектов.

Говоря о достоинствах конструкции, нельзя не отметить и минусы, хотя их немного. Основные из них – это

  • необходимость применять при создании ребер жесткости дополнительную арматуру;
  • достаточно существенные трудозатраты, которые нужны для ее изготовления.

Однако, следует отметить, что с другой стороны дополнительные ребра жесткости дают возможность:

  • уменьшить общую металлоемкость сварной металлоконструкции, так как ощутимо уменьшают толщину стенок. Таким образом удается понизить ее стоимость, но целиком сохранить механические характеристики;
  • помимо этого облегченная конструкция экономична и с точки зрения устройства фундамента, поскольку после снижения общей массы можно использовать фундамент под БМЗ (быстровозводимые здания).

Чтобы найти двутавр, подходящий для конкретного случая, требуется произвести некоторые расчеты. Обычно для этого используют таблицы или онлайн калькуляторы. В их основе лежат заданные два параметра: расстояние от одной стены до другой и будущая нагрузка на строительную конструкцию.

Прочность двутавровой балки определяется такими параметрами, как:

  • длина,
  • метод закрепления,
  • форма,
  • площадь поперечного сечения.

Большее распространение получили изделия с буквой «Н» в сечении.

На заметку

Жесткость металлической конструкции двутавра в 30 раз превышает жесткость квадратного профиля, а прочность, соответственно, в 7 раз.

Длина данной металлоконструкции бывает разной, к примеру, в случае ГОСТ 8239-89 это 4 –12 метров, то есть в зависимости от сортамента размеры и вес балки двутавровой отличаются. Помимо длины величина веса определяется толщиной металла и размерами граней. Поэтому для выполнения различных расчетов было введено понятие «вес метра балки двутавровой».

При покупке сварной конструкции обязательно требуется расчет на прочность, а для конкретного использования еще и расчет на прогиб. Грамотный расчет нагрузки на двутавровую балку позволит обеспечить устойчивость конструкции к проектным воздействиям, то есть способность воспринимать их без разрушения.

Нагрузка собственного веса ↑

Чтобы определить в случае необходимости вес двутавровой балки пользуются специальными таблицами, где расписаны ее характеристики, к примеру, габариты, марка стали и т. д. В таблице представлена теоретическая масса 1 м профиля.

балка двутавровая размеры и вес (ГОСТ 8239-89)

Пример расчета двутавра ↑

Предположим необходимо рассчитать вес двутавра № 12 длиной в 3 метра. Согласно таблице условная масса погонного метра данного профиля равна 11,50 кг. Если перемножить полученные значения, то получим величину общей массы – 34,5 кг.

Точнее значение веса сварной металлоконструкции можно посчитать, используя специальные онлайн калькуляторы, один из которых предоставлен на нашем сайте в рубрике “Калькуляторы”.

В калькуляторе выбирают соответствующий номер двутавра и вводят необходимый метраж. Как видите, полученное значение больше рассчитанного нами на 0,12 кг.

Несущая способность ↑


Среди всех типов балок двутавровая имеет наибольшую прочность, более того, она устойчива к температурным перепадам. Допустимая нагрузка на двутавр бывает указана на маркировке, как размер. Чем больше число, указанное в его наименовании, тем большую нагрузку может воспринимать балка.

Любой расчет предполагает изначальное знание размеров прокатного или сварного профиля, его длины и ширины. Проясним смысл значения ширины на примере самой популярной балочной опоры – колонны.

Пример расчета

Предположим, что в сечении колонны лежит квадрат со стороной 510 мм, тогда на нее можно будет опереть профиль, для которого ширина не может превышать 460 мм. Это связано с тем, что двутавр придется приваривать к железобетонной подушке, а для сварочных швов понадобится запас, по крайней мере, в 40 мм.

После определения ширины переходят к выбору профиля и расчету нагрузки, воздействующей на профиль. Она представляет собой совокупность воздействий от перекрытия, а также воздействий временного и постоянного характера.

На заметку

Нагрузку, выражающую величину нормативной нагрузки, собирают на длину 1 м профиля.

Но, расчет несущей способности двутавровой балки предполагает учет другого воздействия. Чтобы получить расчетную нагрузку, рассчитанное нормативное воздействие умножается на так называемый коэффициент прочности по нагрузке. Остается к результату прибавить уже подсчитанную массу изделия и найти его момент сопротивления.

Полученных данных достаточно, чтобы из сортамента подобрать профиль, необходимый для изготовления сварного профиля. Как правило, с учетом прогиба конструкции рекомендуется выбирать профиль выше на два порядка.

Важно

Сварная металлическая конструкция должна использовать примерно 70–80% от максимально допустимого прогиба.

Усиление ↑


Если несущая способность двутавра оказывается недостаточной, то возникает необходимость ее усиления. Для различных элементов сварной конструкции этот вопрос решается по-разному.

К примеру, для элементов, воспринимающих нагрузки типа растяжения, сжатия или изгиба, используют такой вариант усиления: увеличивают сечение, иначе говоря, повышают жесткость, скажем, приварив дополнительные детали.

Теоретически – это один из лучших вариантов усиления, однако, при его реализации не всегда удается получить требуемый результат. Дело в том, что элементы в процессе сварочных работ нагреваются, а это несет за собой уменьшение несущей способности.

В какой степени можно ожидать такого понижения зависит от размеров двутавра и режима и направления сварочных работ. Если для продольных швов максимальное понижение оказывается в пределах 15%, то для швов в поперечном направлении оно может достичь и 40%.

Внимание

Поэтому при усилении двутавра под нагрузкой категорически запрещено накладывать швы в направлении, поперечном к элементу.

Расчетно и экспериментально было доказано, что оптимального результата усиления под нагрузкой можно получить при максимальном напряжении в 0,8 Ry, то есть 80% расчетного сопротивления стали, которая была использована для изготовления двутавра.

© 2021 stylekrov.ru

Расчет балки перекрытия, онлайн калькулятор



Необходимые пояснения к расчетам

  • Высота и ширина определяют площадь сечения и механическую прочность балки.
  • Материал древесины: сосна, ель или лиственница – характеризует прочность балок, их стойкость к прогибам и излому, другие особые эксплуатационные свойства. Обычно отдают предпочтение сосновым балкам. Изделия из лиственницы применяют для помещений с влажной средой (бань, саун и т.п.), а балки из ели используют при строительстве недорогих дачных домов.
  • Сорт древесины влияет на качество балок (по мере увеличения сорта качество ухудшается).
    • 1 сорт. На каждом однометровом участке бруса с любой стороны могут быть здоровые сучки размером 1/4 ширины (пластевые и ребровые), размером 1/3 ширины (кромочные). Могут быть и загнившие сучки, но их количество не должно превышать половины здоровых. Также нужно учитывать, что суммарные размеры всех сучков на участке в 0,2 м должны быть меньше предельного размера по ширине. Последнее касается всех сортов, когда речь идет о несущей балочной конструкции. Возможно наличие пластевых трещин размером 1/4 ширины (1/6, если они выходят на торец). Длина сквозных трещин ограничивается 150 мм, брус первого сорта может иметь торцевые трещины размером до 1/4 ширины. Из пороков древесины допускаются: наклон волокон, крень (не более 1/5 площади стороны бруса), не более 2 кармашков, односторонняя прорость (не более 1/30 по длине или 1/10 — по толщине или ширине). Брус 1 сорта может быть поражен грибком, но не более 10% площади пиломатериала, гниль не допускается. Может быть неглубокая червоточина на обзольных частях. Обобщая вышесказанное: внешний вид такого бруса не должен вызывать какие-либо подозрения.
    • 2 сорт. Такой брус может иметь здоровые сучки размером 1/3 ширины(пластевые и ребровые), размером 1/2 ширины (кромочные). По загнившим сучкам требования, как и для 1 сорта. Материал может иметь глубокие трещины длиной 1/3 длины бруса. Максимальная длина сквозных трещин не должна превышать 200 мм, могут быть трещины на торцах размером до 1/3 от ширины. Допускается: наклон волокон, крень, 4 кармашка на 1 м., прорость (не более 1/10 по длине или 1/5 – по толщине или ширине), рак (протяжением до 1/5 от длины, но не больше 1 м). Древесина может быть поражена грибком, но не более 20% площади материала. Гниль не допускается, но может быть до двух червоточин на 1 м. участке. Обобщим: сорт 2 имеет пограничные свойства между 1 и 3, в целом оставляет положительные впечатления при визуальном осмотре.
    • 3 сорт. Тут допуски по порокам больше: брус может иметь сучки размером 1/2 ширины. Пластевые трещины могут достигать 1/2 длины пиломатериала, допускаются торцевые трещины размером 1/2 от ширины. Для 3 сорта допускается наклон волокон, крень, кармашки, сердцевина и двойная сердцевинаы, прорость (не более 1/10 по длине или 1/4 — по толщине или ширине), 1/3 длины может быть поражена раком, грибком, но гнили не допускаются. Максимальное количество червоточин — 3 шт. на метр. Обобщая: 3 сорт даже невооруженным глазом выделяется не самым лучшим качеством. Но это не делает его непригодным для изготовления перекрытий по балкам.Подробнее про сорта читайте ГОСТ 8486-86 Пиломатериалы хвойных пород. Технические условия;
  • Пролет – расстояние между стенами, поперек которых укладываются балки. Чем он больше, тем выше требования к несущей конструкции;
  • Шаг балок определяет частоту их укладки и во многом влияет на жесткость перекрытия;
  • Коэффициент надежности вводится для обеспечения гарантированного запаса прочности перекрытия. Чем он больше, тем выше запас прочности

Наш онлайн-калькулятор позволит вам рассчитать параметры деревянных балок и подобрать оптимальную конфигурацию перекрытия.

Загрузка…

СКЛАДы В МОСКВЕ, САНКТ-ПЕТЕРБУРГЕ И НИЖНЕМ НОВГОРОДЕ

  • Распил
  • Шлифовка
  • Покраска
  • Пропитка
  • Распил
  • Шлифовка
  • Покраска
  • Пропитка

или клееный брус из шпона – высокопрочный многослойный брус, предназначенный для создания прочных несущих конструкций.

Активно применяется в частном и промышленном строительстве, спортивных сооружениях где нужно перекрыть пролёты до 30 метров. Один из лучших материалов для строительства каркаса, стропил и межэтажных перекрытий. Крепче дерева х2 раза! никаких усадок, идеальна геометрия, натуральный материал (дерево).

Лучший материал из натуральной древесины. Прочность выше х2 раза, исключает скрипы перекрытий, деформацию. Идеальная геометрия. Не впитывает влагу, не растрескивается. Плохо горит.

Идеальная точность сечения и длины позволяют кардинально снизить расход ЛВЛ бруса по сравнению с обычным пиломатериалом, к примеру стропильная группа из LVL с учетом всех элементов (стропильная нога, кобылка, лобовая доска, черновая подшивка, короб, опорный брус, мауэрлат, обрешетка, контробрешетка и т.д.) имеет расход 0,04 м3 на 1 м2 кровли, что в 2,5-3 раза ниже расхода обычного обрезного пиломатериала.

Внедрите современные технологии уже сегодня!

Междуэтажные перекрытия – меньше перегородок и стен, а пол не ходит под ногами. С LVL брусом делать сложные перекрытия просто. Ещё он обладает большей огнестойкостью благодаря своей структуре.

Стропила нужной длины (до 30 метров) и минимальная нагрузка на стены и фундамент. Гораздо больше дополнительных метров за счет отсутствия вертикальных укосин. Идеально при строительстве загородных домов, спортзалов, бассейнов, и других большепролётных зданий.

без укрепления стен, установки колонн и вложений в усиленный фундамент. Силовые перекрытия из LVL бруса выдерживают нагрузку от 500 кг на квадратный метр.

Конструкция из ЛВЛ весит значительно меньше своих аналогов (в любом случае), поэтому не надо тратить значительные суммы на укрепление фундамента и стен.

Продаём ЛВЛ/LVL брус с 2005 года.
В 2018 году, после 13 лет оптовой торговли ЛВЛ брусом, запустили мелкооптовые и розничные продажи.

Компания имеет офисы и склады в 3 городах: Москве, Санкт-Петербурге и Нижнем Новгороде, что позволяет вам быстро получать материалы в Европейской части России и даёт возможность посетить склад для оценки качества материала.

Мы аккредетованный поставщик крупнейших застройщиков Москвы и СПб: “Группа компаний ЛСР”, “ГК ПИК”, “Крост” и “Самолет Девелопмент”. С нами сотрудничают десятки строительных компаний. Приглашаем Вас к сотрудничеству.

Рассчитываем конструкции из LVL бруса

Программа — калькулятор Ultralam 2.0.4 предназначена для расчета конструкций многопролетных балок из клееного бруса LVL. Если Вы затрудняетесь рассчитать конструкцию сами можете прислать на расчет ее нам.

Брус клееный из шпона LVL Ultralam R

Наиболее эффективен в опорных строительных элементах. Все слои шпона склеены в параллельном направлении

Характеристика Единица измерения Ultralam-R
Прочность на изгиб:
на ребре Н/мм2 48,0
параметр влияния размеров 0,15
на пласти Н/мм2 50,0
Сопротивление на разрыв:
параллельно волокнам Н/мм2 36,0
Прочность на сжатие:
параллельно волокнам Н/мм2 38,0
перпендикулярно волокнам, на ребре Н/мм2 6,0
перпендикулярно волокнам, на пласти Н/мм2 3,0
Прочность на сдвиг:
на ребре Н/мм2 5,0
Модуль упругости:
параллельно волокнам (среднее значение) Н/мм2 14000,0
параллельно волокнам (5% квантиль) Н/мм2 12000,0
Модуль сдвига:
на ребре Н/мм2 350,0
Плотность кг/м3 480,0
Класс огнестойкости Е
Класс по выбросам формальдегида Е1
Класс износостойкости 4
Брус клееный из шпона LVL Ultralam X

Применяется в качестве стеновых панелей, деревянных стяжек и др. Значение относятся к H?300мм. Для H больше 300мм характерное значение прочности необходимо умножить на коэффициент кН = (300/H)0,15. H — высота общего разреза для соответствующего испытания на изгиб в мм Результаты испытаний агентства по “Испытанию материалов, университет г. Штутгарт”

РЕКОМЕНДАЦИИ ПО РАСЧЕТНЫМ СОПРОТИВЛЕНИЯМ

Утверждены ЦНИИСК им. В.А.Кучеренко – Филиал ФГУП НИЦ «Строительство».

Расчетное сопротивление, МПа Тип Ultralam™
Rs R X I
25,7 23,6 19,8 22,1
4,3 3,5 6,8 3,8
1,9 1,7 1,9 1,7
26,9 22,5 17,5 16,9
27,3 26,8 19,6 23,7
35,5 27,8 24,1 22,9
2,6 2,6
1,1 1,1

Расчет несущих и ограждающих конструкций с использованием многослойного клееного из шпона материала Ultralam должен проводиться в соответствии с СТО 36554501-002-2006 и СТО 36554501-020-2009.

При эксплуатации строительных конструкций, подверженных влиянию различных факторов (температурно-влажностные условия, повышенная температура, воздействие постоянной и временной длительной нагрузки), величины расчетных сопротивлений умножаются на коэффициенты, принимаемые в соответствии с СТО 36554501-002-2006 и СТО 36554501-020-2009.

РЕКОМЕНДАЦИИ ПО МОДУЛЯМ УПРУГОСТИ

Величины модулей упругости вдоль волокон многослойного клееного из шпона материала Ultralam™ различных типов, принимаемые для конструкций 1 класса эксплуатации, защищенных от нагрева, увлажнения, находящихся под действием постоянной и временной нагрузок:

Модуль упругости E, МПа Тип Ultralam™
Rs R X I
15 600 14 000 11 000 12 700
ХАРАКТЕРИСТИКА УСЛОВИЙ ЭКСПЛУАТАЦИИ КОНСТРУКЦИЙ
Класс эксплуатации Условия эксплуатации Рекомендации по применению
Относительная влажность воздуха, % Температура воздуха, °С
1 40-60 20±5
2 60-80 20±5
3 выше 80 выше +25 и не ниже -30

Целью FSC является содействие экологически ответственному, социально ориентированному и экономически устойчивому лесопользованию и управлению мировыми лесными ресурсами.

Экологически ответственное лесопользование гарантирует, что заготовка древесины и недревесных продуктов леса не угрожает биоразнообразию, не снижает продуктивность и экологические функции леса.

Социально ориентированное лесопользование обеспечивает как местное население, так и общество, в целом, выгодами от лесопользования в долгосрочной перспективе, а также создает для местного населения стимулы для сохранения лесных ресурсов и ведения лесного хозяйство, основанного на долгосрочном планировании.

Экономически устойчивое лесопользование означает, что лесопользование построено и осуществляется таким образом, что обеспечивает достаточную экономическую выгоду без потерь для лесных ресурсов, качества экосистемы и без ущерба для местного населения.

Подробная информация о сертификации FSC на сайте www.fsc.ru.

ЦНИИСК им. В.А. Кучеренко

Центральный научно-исследовательский институт строительных конструкций и сооружений им. В. А. Кучеренко — одна из старейших научных организаций строительного комплекса страны. История ее создания восходит к 1927 г., когда постановлением ВСНХ СССР был создан Государственный институт сооружений — ГИС, в 1931 г. преобразованный в Центральный научно-исследовательский институт промышленных сооружений (ЦНИИПС), на базе которого в 1957 г. был создан институт ЦНИИСК. В настоящее время ЦНИИСК является филиалом ФГУП «НИЦ «Строительство».

ЦНИИСК им. В. А. Кучеренко — осуществляющей головные функции в области теории сооружений и строительной механики; разработки принципиально новых форм металлических, каменных, деревянных конструкций, конструкций с применением пластмасс, а также технологий их изготовления; сейсмостойкости, виброзащиты и огнестойкости строительных конструкций, зданий и сооружений. По всем этим направлениям институт также осуществляет работу по сертификации и лицензированию.

Подробная информация о ЦНИИСК им. В. А. Кучеренко на сайте www.cniisk.ru.

Основное направление деятельности — обеспечение качества и надежности деревянных, в том числе клееных конструкций, на стадиях проектирования, производства, монтажа и эксплуатации. ЭЛСТ СТРОЙ выполняет техническое сопровождение организации производства деревянных клееных конструкций, контроль качества изготавливаемых конструкций, подготовку к получению сертификатов соответствия, а также обследование, оценку технического состояния и восстановление эксплуатируемых деревянных конструкций стен, перекрытий и покрытий жилых, административных, спортивно-зрелищных, складских и других зданий и сооружений. При комплексном обследовании зданий обследуются конструкции и из других материалов.

Компания ЭЛСТ СТРОЙ создана в сотрудничестве с сектором контроля качества лаборатории деревянных конструкций ЦНИИСК им. В.А. Кучеренко.

Для конструкций перекрытия очень важными характеристиками являются прочность, жесткость и долговечность. Таким требованиям полностью соответствуют ЛВЛ-балки. Они не только способны переносить огромные механические нагрузки, но и устойчивы к воздействию агрессивных сред. Перекрытия из клееного бруса отличаются небольшим весом. Это позволяет существенно ускорить их монтаж при использовании минимума техники.

Конструкция деревянного перекрытия

Деревянное перекрытие уступает по показателям прочности и жёсткости железобетону, поэтому его устраивают в жилых домах до четырёх этажей. Изготавливают балки из леса хвойных пород (сосна, ель, пихта и т. д.). Длина балок чаще всего составляет 5–6,5 м. В каменных зданиях балки укладывают на расстоянии (по оси), кратному размеру кирпича или блоков.

1. Глухая заделка. 2. Открытая заделка. 3. Соединение балок встык. 4. Соединение балок вразбежку. a — кирпичная стена, b — балка, c — внутренняя опора, d — накладка металлическая e — гидроизоляция

В наружные каменные стены балки заделываются глухим и открытым способом. Не зависимо от способа заделки необходимо предусмотреть меры по предотвращению конденсации паров воздуха в гнёздах стен. Это происходит при их толщине менее чем в два кирпича. В более толстых стенах конденсат в гнёздах не образуется.

Глубина гнезда для опоры балки в каменных зданиях, исходя из прочности кладки на сжатие, принимается 0,6–0,8 h (h — высота балки). Минимально допустимый размер опоры составляет 150 мм. Обычно он принимается 180–200 мм. При этом балка не должна доходить до стены на 3–6 см, чтобы обеспечить доступ воздуха к её торцу.

Балки перекрытия пропитываются антисептическими составами, а конец обязательно изолируется двумя слоями гидроизоляции (толь, пергамин). Место между стеной и боковой поверхностью балки заполняется раствором.

Каждую третью балку необходимо соединить анкером с наружной стеной. Анкер одним концом заделывается в стену, дугой конец крепится к балке. Между собой они тоже соединяются при опоре на внутренние стены.

Черновой пол настилается двумя способами:

  1. Щиты или доски укладываются на черепные бруски при помощи накладных планок.
  2. Сплошная укладка щитов (досок) непосредственно на черепные бруски.

Балки и лаги подбиваются снизу щитами из тонкой доски, ГКЛ, ГВЛ, ОСП или другими листовыми материалами. Стелется мембранная изоляция, на которую укладывается тепло- и звукоизоляционный слой. Это может быть насыпной, плитный или рулонный утеплитель, закладываемый между балками.

 1. Балки перекрытия. 2. Подшивка. 3. Черновой пол. 4. Утеплитель 5. Пароизоляция

На теплоизоляции также устраивается слой пароизоляции. Далее производится устройство чистого пола, который может крепиться к лагам или непосредственно к балкам. Лаги укладываются на балки перекрытия. Между утеплителем и верхним краем балок оставляется зазор для доступа воздуха к деревянным конструкциям перекрытия.

Покрытие пола и потолка зависит от эксплуатационных показателей помещения и дизайнерского решения интерьера. По деревянным балкам можно делать практически любой пол (дощатый, паркет, линолеум, керамическая плитка и т. д.).

Балки друг к другу крепятся с помощью специальных металлических изделий.

Получить смету / проект

Смета только для заказчиков в Санкт-Петербурге, Москве, Ленинградской и Московской областях

Мы определили ваш регион как Самара. Если место застройки находится в Московской или Ленинградской областях, укажите его в поле сообщения

Внимание! Расчёт сметы производится только для заказчиков в Санкт-Петербурге и Москве. Для строительства в других регионах смета не предоставляется.

Вы планируете строительство в Санкт-Петербурге, Москве, Ленинградской или Московской областях?

Определение размеров сечения деревянной балки по формулам

Чаще несущие элементы междуэтажного или чердачного перекрытия представляют собой балки с одним пролётом и свободным опиранием на несущую стену или столб.

 1. Круглое бревно. 2. Брус с двумя кантами. 3. Брус, четыре канта. 4. Составная балка. 5. LVL брус. 6. Балка Nascor 7. Доска

Они воспринимают изгиб от веса всего перекрытия и временной полезной нагрузки (мебель, люди и т. д.). Расчётным путём определяются необходимые размеры балки. Условием для этого является заданная прочность и жёсткость несущего элемента.

Для определения нагрузок на балку плотность древесины хвойных пород для конструкций помещений с нормальным режимом эксплуатации принимается 500 кг/м3. Для влажных помещений и сооружений на улице — 600 кг/м3.

Предел прочности хвойной древесины, работающей на изгиб, составляет 75 МПа. Показатель жёсткости (модуль упругости Е) определяет её способность деформироваться при действии каких-либо нагрузок.

Для нормальных условий эксплуатации конструкций при действии нагрузок:

  • Е = 10 000 Мпа — вдоль волокон;
  • поперёк волокон показатель Е уменьшается почти в 50 раз.

На показатели надёжности древесины также влияет температура. В случае её повышения предел прочности и модуль упругости уменьшаются. При этом повышается хрупкость деревянных изделий. То же происходит и при воздействии отрицательных температур.

Для расчёта любой конструкции определяются нормативные и расчётные нагрузки. Расчётную нагрузку получают, умножая величину нормативной нагрузки на n — коэффициент надёжности (перегрузки), который учитывает, в каких условиях работает конструкция.

На прочность балка проверяется по действию максимального момента изгиба:

σ = М/Wр ≤ Rи

  • σ — напряжение в балке;
  • Wр — расчётный момент сопротивления;
  • Rи — расчётное сопротивление по изгибу, которое для древесины хвойных пород равно 13 МПа.

Подбор сечения рассчитывается, исходя из требуемого момента сопротивления Wтр:

Wтр = М / Rи

Для прямоугольного сечения:

Для круглых сечений:

Проверка жёсткости производится на действие нормативных нагрузок:

  • f — предельный прогиб балки;
  • l — расчётный пролёт балки в см;
  • f/l — относительный прогиб, который не должен превышать: 1/250 — для перекрытий между этажами; 1/200 — для перекрытий чердака;
  • J — момент инерции в см4;
  • qн — нормативная нагрузка в кг/пог. см;
  • Е = 10 000 МПа, 100 000 кг/см2 — модуль упругости древесины;
  • с — предельно допустимый коэффициент для отношения l/h, где h — высота сечения балки: 18,4 — для междуэтажных перекрытий; 23,0 — для чердачных перекрытий.

В случае, когда l ≤ ch, балки проверяются только на прочность. Если l > ch, они проверяются только на жёсткость.

Для примера рассчитаем деревянную балку междуэтажного перекрытия. Пролёт l = 4,5 м; вес перекрытия — g = 200 кг/м2; временная нагрузка p = 150 кг/м2; расстояние в плане между осями балок а = 0,9 м; материал балки — сосна Rи = 130кг/см2; m коэффициент условия работы — 1,0.

Расчётная нагрузка на 1 пог. м элемента:

q = (gнn + pнn1) · a = (200 ∙ 1,1 + 150 ∙ 1,4) ∙ 0,9 = 387 кг/пог. м

  • n, n1 — коэффициенты надёжности постоянной и временной полезной нагрузок.

Момент сопротивления, который необходим, определяется из условия прочности:

Таблица моментов сопротивления W в см3 прямоугольных сечений

b h
8 9 10 11 12 13 14
21 588 661 735 808 882 955 1029
22 645 726 807 887 968 1049 1129
23 705 793 882 970 1058 1146 1234
24 768 864 960 1056 1152 1248 1344
25 833 937 1041 1146 1250 1354 1458
26 901 1014 1127 1239 1352 1465 1577

По специально рассчитанным таблицам можно подобрать прямоугольное сечение элемента — bхh. Принимаем брус 8х24 см (W = 768 см3). В рассматриваемом случае отношение l/h = 450 : 24 = 18,75, а предельно допустимое с = 18,4 — для междуэтажных перекрытий. Исходя из этого, расчёт на прогиб не производится.

Почему лучше обратиться к нам

Наша компания предлагает огромное разнообразие такой продукции. У нас можно найти балки-перекрытия из бруса LVL различного сечения и длинны. При этом несущая способность предлагаемых изделий в зависимости от особенностей их состава может существенно различаться. Наши специалисты помогут выбрать необходимый для каждого конкретного случая тип ЛВЛ и рассчитать нужные объемы строительного материала. Для крупных оптовых заказчиков мы предоставляем достаточно гибкую систему скидок. Мы гарантируем качество своей продукции, а при необходимости осуществляем ее доставку и монтаж.

Строительные материалы

Размеры стальной балки

| SkyCiv

Наличие хорошего ресурса для размеров двутавровых балок очень важно при проектировании конструкций. Для нас, как инженера-строителя, важно определить секции, которые не только безопасны, но и рентабельны. С помощью приведенной ниже таблицы размеров стальных балок SkyCiv стремится получить бесплатный ресурс, к которому можно будет получить доступ в любое время через браузер. Приведенная ниже таблица размеров стальных балок поможет инженерам-строителям найти подходящий размер и форму, которые вам нужны для вашего проекта.Эти свойства важны при проверке прочности секции, что является само определение конструкции конструкции.

Таблица размеров стальных балок - это интерактивная таблица, в которой перечислены размерные и геометрические свойства сечения. Эти свойства могут помочь инженерам найти желаемый стальной профиль, который они ищут. Просто выберите систему единиц измерения, библиотеку, прежде чем выбирать форму, чтобы отобразить размеры балки этой формы. Библиотека содержит разделы из Австралии, США, Канады, Великобритании и Европы.Программное обеспечение извлекает размеры балки непосредственно из базы данных Structural 3D, которая является основным программным обеспечением для трехмерного структурного анализа платформы SkyCiv, которое также доступно для использования в веб-браузере. Эта информация обычно требует, чтобы пользователь держал под рукой ручные схемы или схемы стальных балок, что может доставлять неудобства, т. Е. Если у пользователя есть копия. Хотя приобретение руководства по стали требует денежных затрат, мы должны еще раз подчеркнуть, что справочная таблица SkyCiv легко доступна здесь бесплатно.

Некоторые из размеров, которые может отображать этот инструмент:

  • Размеры двутавровой балки
  • Размер S-образной балки
  • Квадрат полый / HSS Размеры
  • Круглый HSS, размер
  • Ширина балки с широким фланцем, размеры
  • Т-образная балка Размеры
  • Размер каналов
  • Размеры уголков
  • Имперские и метрические размеры балки

Приведенные выше размеры стальных секций должны дать пользователю возможность легко получить доступ к свойствам элементов и размерам часто используемых секций в различных библиотеках по всему миру. Мы надеемся, что инженеры найдут ссылки на эти размеры и размеры стальных балок, которые будут полезны для их рабочего процесса. Опять же, в настоящее время существуют размеры и размеры стали для профилей из Австралии, США, Великобритании, Европы и Канады. Если конкретная используемая вами библиотека недоступна, вы можете связаться с нами здесь. Мы открыты для улучшения и расширения нашей базы данных. Еще одним замечательным аспектом этого инструмента является то, что он может преобразовывать размеры балки из метрических в британские и наоборот. Это экономит время инженера при работе с единичными системами и снижает риск ошибки в расчетах.

Свойства сечения, отображаемые в приведенной выше таблице, включая площадь поперечного сечения (A), полярный момент инерции (J), момент площади (Iz, Iy), модуль сечения и постоянную деформации (Iw). Эти результаты чрезвычайно важны при выборе конструкционной стали для конструкций балок и колонн. Это свойства, которые контролируют количество и тип силы, которую может принять стальной элемент.

Здесь, в SkyCiv, у нас есть ряд программного обеспечения (бесплатного и платного), которое позволяет инженерам моделировать и проектировать свои конструкции.Наш калькулятор свободных балок - это простой в использовании калькулятор, который помогает анализировать консольные балки и балки с простой опорой. Вы также можете воспользоваться нашим калькулятором ферм для быстрого анализа 2D ферм. Для небольших 2D-рам вы можете воспользоваться нашим бесплатным калькулятором несущих рам. Для типичных форм из стали нестандартных размеров калькулятор свободного момента инерции является хорошим средством для определения их геометрических характеристик и характеристик сечения.

SkyCiv предлагает инженерам широкий спектр программного обеспечения для структурного анализа и проектирования облачных вычислений.Как постоянно развивающаяся технологическая компания, мы стремимся внедрять инновации и улучшать существующие рабочие процессы, чтобы сэкономить время инженеров в их рабочих процессах и проектах.

Инженерные онлайн-калькуляторы и инструменты для работы с уравнениями Бесплатно

Для всех калькуляторов требуется браузер с поддержкой JAVA. Дополнительная информация

Примечание:

  • Многие ссылки сначала открывают веб-страницу уравнений. Найдите ссылку «Калькуляторы», чтобы открыть фактическое приложение калькулятора.

  • В настоящее время не все веб-страницы открыты для калькулятора, однако соответствующий калькулятор появится в ближайшем будущем.

  • Если у вас есть предложения по инженерному калькулятору, воспользуйтесь формой обратной связи Engineers Edge -> Отзыв

** СОВЕТ: Для поиска на этой веб-странице выберите «ctrl + F», затем введите ключевое слово во всплывающем окне. **


Меню структурных прогибов и напряжений

Уравнения и калькуляторы нагружения упругих каркасов на прогиб и противодействие в плоскости для

Формулы реакции и прогиба и калькулятор для плоского нагружения упругих рам

Уравнения и калькуляторы прогиба и напряжения плиты

  • Калькулятор расчета консольной балки с фиксированным пальцем

Калькуляторы для общих инженерных приложений

Формулы для круглых колец, момента, кольцевой нагрузки, радиального сдвига и деформации

  • Круговой кольцевой момент, кольцевая нагрузка и уравнения и калькулятор радиального сдвига # 21 Per. Формулы Роркса для формул напряжений и деформаций для круглых колец Раздел 9, Справочная информация, условия нагружения и нагружения. Формулы моментов, нагрузок и деформаций и некоторых выбранных числовых значений. Кольцо вращается с угловой скоростью ω рад / с вокруг оси, перпендикулярной плоскости кольца. Обратите внимание на требование симметрии поперечного сечения.

Свойства сечения Выбранные формы

Разработка и проектирование систем зубчатых передач и зубчатых передач

  • Преобразование шага зубчатого колеса Следующие диаграммы преобразуют размерные данные шага зубчатого колеса в следующее: Модуль диаметрального шага Круговой шаг
  • Уравнение фактора Льюиса Уравнение фактора Льюиса получается, если зуб рассматривается как простой кантилевер и контакт зуба происходит на кончике, как показано выше.
  • Формула проектирования шлицевых соединений Стандарт ISO 5480 применяется к шлицевым соединениям с эвольвентными шлицами на основе контрольных диаметров для соединения ступиц и валов..
  • Теплообменная техника

Калькуляторы для проектирования электротехники

Уравнения и калькуляторы IEEE 1584-2018

Производство

Калькуляторы простых механических рычагов

Конструкция пружины

Уравнения и анализ трения

Гражданское строительство

Расчет напряжения / прочности при установке болта и резьбы

Тензодатчик

Анализ допусков с использованием допусков геометрических размеров с учетом требований GD&T и других принципов

Дизайн управления движением

Сосуд под давлением и конструкция цилиндрической формы Расчетные и инженерные уравнения и калькуляторы

  • Напряжение и прогиб цилиндра усеченного конуса при равномерной нагрузке на горизонтальную проекционную площадку; тангенциальная опора верхнего края. Уравнение и калькулятор. Пер. Формулы Роркса для напряжений и деформаций для мембранных напряжений и деформаций в тонкостенных сосудах высокого давления.

Жидкости

Допуск на изгиб листового металла

Пластиковая защелка

Конверсии, жидкости, крутящий момент, общие

Решения для треугольников / тригонометрии

Финансы и прочее.

Калькуляторы сварочного проектирования и инженерных данных Главное меню

Инженерная физика

Калькулятор для инженеров - изгибающий момент и поперечное усилие для балки с простой опорой

Избранные ссылки

Калькулятор преобразования напряжения
Расчет главного напряжения, максимального напряжения сдвига и их плоскостей

Калькулятор для анализа подвижной нагрузки
Для определения абсолютного макс.Б.М. из-за движущихся грузов.

Калькулятор преобразования напряжения
Расчет главного напряжения, максимального напряжения сдвига и их плоскостей

Вычислитель момента инерции
Рассчитайте момент инерции плоских секций, например, швеллер, уголок, тройник и др.

Калькулятор железобетона
Расчет прочности железобетонной балки

Калькулятор распределения моментов
Решение неопределенных балок

Калькулятор прогиба и уклона
Расчет прогиба и уклона свободно опертой балки для многих случаев нагружения

Калькулятор фиксированной балки
Инструмент для расчета изгибающего момента и поперечной силы для фиксированной балки для многих случаев нагружения

Калькулятор BM и SF для консоли
Расчет SF и BM для консоли

Калькулятор прогиба и наклона консоли
Для многих случаев нагружения консоли

Вычислитель выступающей балки
Для SF и BM многих случаев нагружения выступающей балки

Дополнительные ссылки

Викторина по гражданскому строительству
Проверьте свои знания по различным темам гражданского строительства

Научные статьи
Научные статьи, диссертации и диссертации

Небоскребы мира
Высокие здания во всем мире

Предстоящие конференции
Список конференций, семинаров и практикумов по гражданскому строительству

Профиль инженеров-строителей
Познакомьтесь с выдающимися инженерами-строителями

Профессиональные общества
Международные профессиональные общества инженеров-строителей

Продолжайте посещать, чтобы получать обновления или присоединяйтесь к нашему списку рассылки, чтобы получать обновления

Поищите на нашем сайте больше.
..

Расскажите о нас друзьям

Другие полезные ссылки
Калькулятор

для инженеров - изгибающий момент и поперечное усилие для консоли

Отличные калькуляторы

Калькулятор преобразования напряжения
Расчет главного напряжения, максимального напряжения сдвига и их плоскостей

Калькулятор для анализа подвижной нагрузки
Для определения абсолютного макс. Б.М. из-за движущихся грузов.

Калькулятор изгибающего момента
Расчет изгибающего момента и поперечной силы для балки с прямой опорой

Калькулятор момента инерции
Расчет момента инерции плоских секций e.грамм. швеллер, угол, тройник и т. д.

Калькулятор железобетона
Расчет прочности железобетонной балки

Калькулятор распределения моментов
Решение неопределенных балок

Калькулятор прогиба и уклона
Расчет прогиба и уклона свободно опертой балки для многих случаев нагружения

Калькулятор фиксированной балки
Инструмент для расчета изгибающего момента и поперечной силы для фиксированной балки для многих случаев нагружения

Калькулятор BM и SF для консоли
Расчет SF и BM для консоли

Калькулятор прогиба и наклона консоли
Для многих случаев нагружения консоли

Вычислитель выступающей балки
Для SF и BM многих случаев нагружения выступающей балки

Дополнительные ссылки

Викторина по гражданскому строительству
Проверьте свои знания по различным темам гражданского строительства

Научные статьи
Научные статьи, диссертации и диссертации

Небоскребы мира
Высокие здания во всем мире

Предстоящие конференции
Список конференций, семинаров и практикумов по гражданскому строительству

Профиль инженеров-строителей
Познакомьтесь с выдающимися инженерами-строителями

Профессиональные общества
Международные профессиональные общества инженеров-строителей

Продолжайте посещать, чтобы получать обновления или присоединяйтесь к нашему списку рассылки, чтобы получать обновления

Поищите на нашем сайте больше.
..

Расскажите о нас друзьям

Другие полезные ссылки

Бесплатный калькулятор луча | ClearCalcs

Как использовать бесплатный калькулятор луча

Калькулятор луча ClearCalcs позволяет пользователю ввести геометрию и загрузку луча для анализа за несколько простых шагов. Затем он определяет изгибающий момент, диаграммы сдвига и прогиба, а также максимальные требования, используя мощный механизм анализа методом конечных элементов.

Регистрация учетной записи ClearCalcs откроет дополнительные расширенные функции для проектирования и анализа балок и множества других структурных элементов. ClearCalcs позволяет проектировать из стали, бетона и дерева в соответствии со стандартами Австралии, США и ЕС.

Лист разделен на три основных раздела:

  1. «Ключевые свойства», где пользователь вводит геометрию выбранного сечения и опор балки.
  2. «Нагрузки», где можно вводить распределенные, точечные и приложенные моментные нагрузки,
  3. «Сводка», в котором отображаются основные выходные данные и диаграммы.

Раздел «Комментарии» также включен для того, чтобы пользователь мог оставить какие-либо конкретные примечания по дизайну. Щелчок по любой из меток ввода / свойства дает описательное справочное объяснение.

1. Свойства входного ключа

Свойства балки и сечения задаются путем ввода непосредственно в поля ввода.

Длина балки - это общая длина балки, включая все пролеты балки, в мм или футах.

Модуль Юнга установлен на значение по умолчанию 200000 МПа или 29000 тысяч фунтов на квадратный дюйм для конструкционной стали, но его можно изменить с помощью Пользователь.

Площадь поперечного сечения зависит от выбранного сечения балки и по умолчанию соответствует значениям для обычной стальной балки.

Второй момент площади (или момент инерции) также зависит от выбранного сечения балки и снова по умолчанию соответствует свойствам обычной стальной балки.

Свойства E, A и Ix для других секций балки можно получить из библиотеки свойств секций ClearCalcs. Кроме того, вы можете создать свой собственный раздел, используя наш бесплатный калькулятор момента инерции.

Положение опор слева позволяет пользователю вводить любое количество опор и указывать их положение по длине балки. Тип опоры может быть закрепленным (фиксированный в перемещении, свободном вращении) или фиксированным (фиксированный как при перемещении, так и при повороте) и выбирается из раскрывающегося меню. Требуется минимум одна фиксированная опора или две штифтовые опоры.

Вычислитель балки также учитывает пролет консолей на каждом конце, поскольку положение первой опоры не обязательно должно быть равно 0 мм, а положение последней опоры не обязательно должно быть равно длине балки.

Реакции на каждой из опор автоматически обновляются по мере добавления, изменения или удаления опор в зависимости от указанной нагрузки.

2. Входные нагрузки

Калькулятор поддерживает различные типы нагрузок, которые можно применять в комбинации. Каждой загрузке может быть присвоено имя пользователем.

Знаковое обозначение, используемое для нагружения (показаны положительные значения):

Распределенные нагрузки указываются в единицах силы на единицу длины, кН / м или plf, вдоль балки и могут применяться между любыми двумя точками.В калькуляторе можно использовать два разных типа:

Равномерная нагрузка имеет постоянную величину по всей длине приложения. Следовательно, начальная и конечная величины, указанные пользователем, должны быть одинаковыми.

Линейные нагрузки имеют переменную величину по длине приложения. Различные начальные и конечные величины должны быть указаны пользователем, и они могут использоваться для представления треугольных или трапециевидных нагрузок.

Точечные нагрузки указываются в единицах силы, кН или тысячах фунтов, и площади, приложенной в дискретных точках вдоль балки.Например, они могут представлять реакции других элементов, соединенных с балкой. Пользователь вводит имя, величину и местоположение слева от луча.

В приведенном ниже примере диаграммы из сводного раздела показана двухпролетная неразрезная балка с линейно распределенной нагрузкой на заплату и точечной нагрузкой.

3. Итоговые результаты вычислений

После задания нагрузки и геометрии калькулятор автоматически использует механизм конечно-элементного анализа ClearCalcs для определения моментов, поперечных сил и прогибов.Максимальные значения каждого из них выводятся как «Требование момента» , «Требование сдвига» и «Прогиб» вместе с диаграммами по длине балки.

Положительные значения означают отклонение вниз, а отрицательные значения - отклонение вверх. Знаковое соглашение, используемое на диаграммах поперечной силы и изгибающего момента, следующее (показаны положительные значения):

Использование курсора для наведения курсора на любую точку на диаграммах изгибающего момента, поперечной силы или прогиба дает конкретные значения в этом месте вдоль балки.В приведенном ниже примере показаны выходные параметры для двухпролетной неразрезной балки с линейно распределенной коммутационной и точечной нагрузкой.

ENGINEERING.com | Калькуляторы прогиба балки

Калькуляторы прогиба балки - сплошные прямоугольные балки, полые прямоугольные балки, сплошные круглые балки

Введите значение и нажмите «Рассчитать». Результат будет отображаться


Расчет прогиба для сплошных прямоугольных балок
Расчет прогиба для полых прямоугольных балок
Расчет прогиба для сплошных круглых балок
Расчет прогиба для круглых трубчатых балок

Расчет прогиба сплошных прямоугольных балок

фунтов стерлингов
Введите свои значения:
Длина: Дюймы
Ширина: Дюймы
Высота: Дюймы
Усилие:
Материал:
Результатов:
Прогиб: Дюймы
Напряжение изгиба: PSI

Расчет прогиба полых прямоугольных балок

фунтов стерлингов
Введите свои значения:
Длина: Дюймы
Ширина: Дюймы
Высота: Дюймы
Толщина стенки: Дюймы
Усилие:
Материал:
Результат:
Прогиб: Дюймы
Напряжение изгиба: PSI

Расчет прогиба сплошных круглых балок

фунтов стерлингов
Введите свои значения:
Длина: Дюймы
Диаметр: Дюймы
Усилие:
Материал:
Результатов:
Прогиб: Дюймы
Напряжение изгиба: PSI

Расчет прогиба для круглых трубных балок

фунтов стерлингов
Введите свои значения:
Длина: Дюймы
Диаметр: Дюймы
Толщина стенки: Дюймы
Усилие:
Материал:
Результат:
Прогиб: Дюймы
Напряжение изгиба: PSI

Калькуляторы для машиностроения

МАШИНОСТРОЕНИЕ
Калькулятор Определение
Конвертер величин Часто конвертирует использовались технические единицы длины, массы, силы, давления, мощности, температуры и т. д.
Калькулятор крепежа Рассчитывает размеры крепежа в соответствии со стандартами ASME. Калькуляторы охватываются крепежными винтами, шестигранными и тяжелыми шестигранными болтами, шестигранниками. и тяжелые винты с шестигранной головкой, шестигранная гайка крепежного винта, шестигранные гайки и шестигранные контргайки, шестигранные шлицевые гайки, гайки Acorn, плоские шайбы, стопорные шайбы со спиральной пружиной, фиксатор зубьев шайба, винты с шестигранной и шлицевой головкой под торцевой ключ, винты с шестигранной и шлицевой головкой с плоской потайной головкой
Ключи и пазы Таблицы размеров ключей и шпоночных пазов
Калькуляторы пределов, посадок и допусков Рассчитывает пределы, посадки и допуски согласно ISO 286 (2010), ANSI B4.2 (1978) и ANSI B4.1 -1967 (2004) стандарты для метрических и дюймовых систем единиц. Также есть калькулятор для расчета усилия прессовой посадки, необходимых температур для горячей посадки, напряжения посадки и другие параметры, необходимые для расчета посадки с натягом
Калькуляторы винтовых пружин Рассчитывает пружины сжатия и растяжения параметры, такие как жесткость пружины, напряжение сдвига, количество витков пружины, пружина анализ потери устойчивости, фактор Валя.
Калькулятор момента инерции массы Рассчитывает массовые моменты инерции типичных тел.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *

[an error occurred while processing the directive]
