Как сделать самому опалубку типа ТИСЭ. Чертежи.
Из далёкого прошлого возвращается проверенная временем технология возведения стен, ранее вытесненная техническим прогрессом, по которому строительство доступно при наличии в кармане хорошей кругленькой суммы. Лично встречал здания, толщина стен которых была в пределах более одного метра и изготовлены они были методом опалубки из обычной земли, без какой-либо примеси.
Обычная коробка, напоминающая любую геометрическую фигуру, не имеющая крышки и дна, может служить в качестве опалубки для укладки в неё растворной смеси и изготовления оформленного изделия. Это разборная или съёмная форма опалубки. Используют и несъёмные, которые используются в основном при строительстве монолитных сооружений(устанавливается внутри будущих конструкций).
В самом начале строительства каждый мысленно представляет сам процесс, производит разметку, сверяется с чертежами, подготавливает материалы и инструмент, а при необходимости устанавливает дополнительное оборудование и приспособления.
Сейчас большие затраты получаются при закупке готовых строительных блоков и отделочных смесей.Но на много дешевле обойдётся строительство, если использовать изготовленные самостоятельно строительные блоки или возводить стены прямо в опалубке.
Как сделать самому опалубку типа ТИСЭ.
В зависимости от выбранного материала для возведения стен, необходимо выбрать расчётную толщину стены для запаса прочности. К примеру: глиняная стена уступает стене из бетонной смеси при одинаковых поперечных размерах.
Какой материал можно использовать для изготовления опалубки?
Материалом для опалубки может служить дерево, пластмасса, металл, текстолит и даже полистирол и бумага.
Чем крупнее изготовляемое изделие, тем толще стенки опалубки(формы). Форма с тонкими стенками деформируется(её раздует).
Для своих целей была собрана съёмная форма опалубки под подобранный размер будущего блока(10см*25см*14см). Размеры не точные по микронам, ведь не для космоса делалось.
Соответственно этим данным использовалась листовая сталь толщиной около двух миллиметров. Чертежи сделаны по-простому варианту и не профессионально, но, думаю, понятны будут любому. Это фрагменты. Размеры любые — по Вашему запросу. Главное — не забывать о прочности стенок формы, то есть о их толщине.

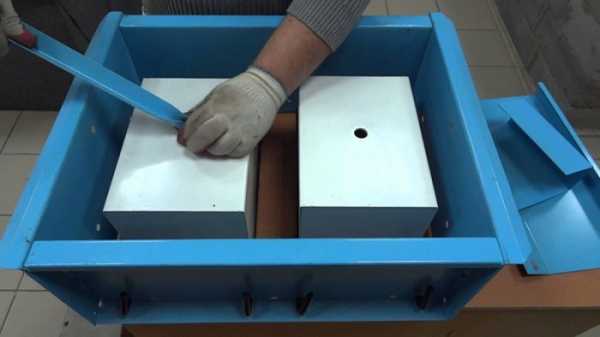

Металлическая опалубка типа ТИСЭ.
- Из подготовленного материала вырезаем по размерам боковые стенки будущей формы.
- Высверливаем отверстия под опорные штыри.
- Торцовые стенки изгибаем под рукоятки.
- Собираем конструкцию, используя шаблон прямого угла(деревянный брус или готовый строительный блок). Должны быть строго прямые углы.
- Стенки формы соединяем снаружи сварным швом так, что бы не перегреть металл, который может деформироваться при разогреве.
- Таким же способом собираем формы(вставки), которые будут образовывать полость внутри блока.
- Из электродов d/5mm сделали опорные штыри.
- Уплотнительная крышка вырезана таким образом, что бы при снятии опалубки она не задевала внутренние стенки и свободно выдавливала(типа поршня) готовый блок из формы. На краях сделаны выступы, для упора и выталкивания её пальцами из формы во время снятия опалубки.
- К одной из торцовых сторон приварены боковые направляющие лепестки, служащие для центрирования и ровной укладки ряда.

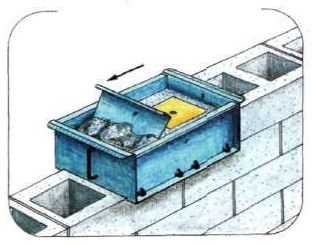

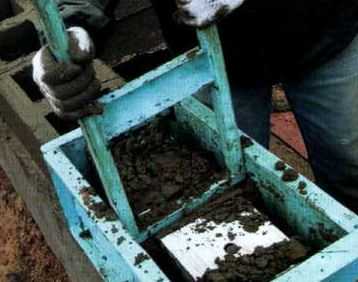

Как работать опалубкой типа ТИСЭ.
- На подготовленную поверхность устанавливаем пустую форму.
- Продеваем через боковые отверстия четыре опорных штыря.
- Устанавливаем на них внутренние формы(вставки).
- Через отверстие в торцевой стенки продеваем продольный опорный штырь, который проходит сквозь отверстия в установленных формах и выходит из отверстия с противоположной стороны опалубки на несколько миллиметров.
- Укладываем внутрь собранной конструкции растворную смесь(глиняная, цементная, земляная …).
- Выравниваем по верхнему краю правилом(мастерок, линейка, досочка..).
- Уплотняем засыпанную смесь трамбовкой(сделанная специально, брусок …) умеренным усилием.
- Дополняем форму растворной смесью и опять уплотняем.
- Когда уложенная смесь достигнет уровня, соответствующего высоте будущего блока, устанавливаем поверх крышку и уплотняем смесь через умеренные удары по крышке, которая выравнит верхнюю поверхность будущего блока.
- Вынимаем продольный опорный штырь из формы.
- Вынимаем четыре опорных боковых штыря.
- Металлическим крючком из твёрдой проволоки, вставленным в отверстия вставок, или как Вам удобно, ухватывая за верхнюю часть, аккуратно вынимаем вставки.
- Стараясь не смещать в стороны, удерживая за боковые ручки и упирая большими пальцами рук на выступы крышки, снимаем форму плавным движением вверх.
- Оцениваем экспертным взглядом полученный результат.
Следующий блок будет лежать ровно, если форму опалубки разместить впритык к последнему блоку, который будет располагаться между направляющими лепестками.
Повторяем весь процесс и наслаждаемся работой.
Одну из торцовых сторон формы, которая соприкасается с предыдущим выложенным блоком можно сделать съёмной, но это усложняет немного конструкцию опалубки. Деревянная форма не имеет одной стороны, так как толщина доски будет влиять на расстояние между блоками и между ними будут оставаться зазоры. Цельной формой можно изготавливать отдельные элементы.
В тёплую и сухую погоду можно выложить два-четыре ряда. Последующий верхний слой можно выкладывать через четыре — пять часов после предыдущей укладки, то есть когда выложенный блок окрепнет.
Пустоты внутри блоков можно использовать для заполнения утеплителем или для установки армирования.
Таким образом, можно за неделю поднять стены будущего дома.
Скачать бесплатно чертёж на форму опалубки.
Поделись с другими. Возможно, они тоже ищут.
vesyolyikarandashik.ru
Технология ТИСЭ — точка зрения скептика. Красивые интерьеры и дизайн
Что такое технология Тисэ?
Подробно она описана на сайте www.tise.ru. Коротко можно сказать, что это приложение широко развитой промышленной технологии «отливки» домов из железобетона в передвижной опалубке к строительству малогабаритных домов малыми силами. Разработчики предлагают относительно дешевый (50-100 у.е.) набор инструментов, позволяющих одновременно отливать один «пустотелый блок для возведения стен различной толщины: ТИСЭ-1 для стены 19 см (вес — 12кг), ТИСЭ-2 для стены 25 см (вес — 14кг) и ТИСЭ-3 для стены 38 см (вес — 18кг) — стены подвалов и домов выше 3 этажей. Длина всех формуемых блоков — 51 см, а их высота — 15 см. Оснастка позволяет формовать пустотные, сплошные и половинные блоки, высота сплошных блоков — 19 см. Фирмой ТИСЭ осваивается выпуск опалубок «ТИСЭ-Д» для возведения скругленных стен.
Технология Тисэ принципиально отличается от других аналогов тем, что распалубка осуществляется сразу после уплотнения. «Один блок формуется за 5-10 минут». Вторая особенность характерна для работы с передвижной опалубкой. Стеновой блок формуется непосредственно в стене без подстилающего раствора. Формование блоков можно выполнять и вне кладки, на любом ровном месте. Через день-два их уже можно укладывать в стену на подстилающий раствор, но это менее целесообразно. По ходу кладки-отливки стены пустоты следует заполнять гидрофобным теплоизолятором.
Тисэ и традиционная кладка
В итоге получается стена, близкая по свойствам стене, сложенной из керамзитобетонных или пенобетонных блоков. Сравним цену материалов и трудозатраты на сооружение стен по технологии Тисэ и из готовых блоков. Для кладки 1 м3 стены Тисэ потребуется 0,6 м3 богатого густого раствора (пустоты в блоке составляют 45% , раствор — 55% + раствор на заполнение вертикальных швов) и 0,4 м3 утеплителя; для стены из блоков потребуется 0,9 м3 собственно блоков и 0,1 м3 бедного раствора. Блоки стоят 40 у.е./куб, утеплитель — от 30 у.е./куб, раствор придется готовить на площадке. Компоненты богатого (1:3:0,5) раствора стоят 20 у.е. (цемент) + 10 у.е. (песок)/куб раствора, бедный раствор обойдется в 20 у.е./куб. Итого материалы для кладки 1 м3 стены Тисэ стоят 0,6х30+0,4х30=30 у.е.; для стены из блоков — 0,9х40+0,1х20=38 у.е. Трудоемкость сооружения стены Тисэ заметно выше, чем кладки из блоков: в последнем случае приходится готовить значительно меньше раствора, не надо ничего уплотнять и соблюдать особую осторожность, как при снятии опалубки Тисэ со свежесформированных блоков. По заверениям разработчиков, формирование одного блока занимает до 10 мин., добавим пару минут на перемещение и установку по уровню или шнурке опалубки и получим: «каменщик», формирующий блоки с подсобником, готовящим и подающим раствор, за час могут изготовить до 5 блоков, за 10-ти часовой рабочий день — 50. При ширине стены 25 см это составит 50х0,5х0,25х0,15=0,94 м3 кладки. Три человека за один день могут положить от 4 м3 кладки из пенобетонных блоков. В деньгах трудозатраты на 1 м3 стены Тисэ составят не менее 40 у.е. (дневная зарплата двух рабочих). Трудозатраты на 1 м3 стены из блоков можно оценить в 60/4=15 у.е. В итоге получается 70 у.е. за 1 м3 стены Тисэ и 55 у.е. за 1 м3 стены из блоков.
К стоимости цены стены Тисэ надо добавить еще цену набора инструментов Тисэ. Эта добавка существенно зависит от объемов работ. Если объем всех стен 10 м3, добавка на 1 куб составит 10 у.е., при объеме всех стен 100 м3 — 1 у.е./1 куб. Особенно велики затраты труда на ручное изготовление раствора — 20 у.е./куб. Их можно существенно снизить, если приобрести бетономешалку, однако ее минимальная цена — 300 у.е. — тоже добавится к общей стоимости стен. Но даже при объеме всех стен более 100 м3 затраты на 1куб. будут >55 у.е., и работа по технологии Тисэ станется дороже традиционной кладки. При существенно меньших объемах работы класть стены из облегченных блоков намного дешевле.
Сюрпризы технологии Тисэ
Кроме высокой трудоемкости исполнения и стоимости оборудования, в технологии Тисэ заложены и другие сюрпризы для неопытного, «народного», как выражаются разработчики Тисэ, строителя.
1. «Песок используется крупный или средний, непросеянный» утверждают разработчики, но не предупреждают, что в непросеянном песке могут оказаться комочки глины или других примесей. Поскольку стенки блоков тонки (4 см), присутствие примесей недопустимо.
2. «В день можно выложить один слой блоков, а за три недели с одной опалубкой возводится этаж среднего дома.» В день с одной опалубкой можно выложить 50 блоков — 25 метров кладки в длину. Дом размером 9х9 м с одной внутренней капитальной стеной имеет длину стен 45 м. Таким образом, чтобы выложить за один день один ряд понадобится 2 опалубки и 2 «каменщика». К тому же, минимальный объем промышленных бетономешалок — 200 л, этого количества раствора хватит для формирования 20 блоков. Имея одну опалубку, такое количество блоков можно сделать за 4 часа. Густой раствор столько не живет, он через 2 ч затвердеет и станет непригоден для работы. Используя одновременно 2 опалубки, можно уложиться в 2 ч.
3. Присмотревшись к рисунку, можно заметить, что блоки Тисэ лежат в стене с перевязкой в ? блока. И формировать на стене блоки можно только двумя способами: точно друг над другом или со сдвигом на ?, иначе поперечные стенки очередного блока окажутся над пустотой, и сформировать их будет невозможно. Как можно при таких строгостях выложить стену, длина которой не кратна длине блока (51 см)? Как оформить в произвольном месте установку дверей и окон, примыкание капитальных стен? Уверен, что разработчики Тисэ знают ответы на эти вопросы, однако на своем сайте они их не дают. Боюсь, что практическое решение этих вопросов доставляет строителям немало сложностей.
4. Кладка стен из блоков Тисэ, отлитых на площадке, — довольно сложная процедура, так как раствор в горизонтальных швах придется класть на узкие (4 см) стенки блоков. Собрать раствор, который провалится при этом в пустоты блоков, будет практически невозможно. Излишки раствора внутри блоков ухудшат их теплоизоляционные качества, затруднят заполнение блоков теплоизоляцией или бетоном с арматурой.
Выводы
Работа по технологии Тисэ снижает скорость сооружения стен. В сутки можно положить не более одного ряда блоков — 15 см. В дождь работа невозможна: свежеположенные блоки нуждаются в защите от воды. Таким образом, по технологии Тисэ на кладку одного этажа дома уйдет три недели даже при использовании нескольких опалубок. Из готовых легкобетонных блоков один этаж можно сложить за 5 — 7 дней.
Кроме того, применение Тисэ приводит (в сравнении с классической кладкой стен из легкобетонных блоков) к снижению затрат на стройматериалы и к значительному увеличению затрат труда, в первую очередь на приготовление раствора, и к увеличению сроков строительства. Снизить затраты труда и времени можно только при одновременном использовании нескольких комплектов Тисэ и бетономешалки. Это целесообразно только при больших объемах работ (от 100 м3) кладки и чрезвычайно дешевой рабочей силе.
Материал предоставлен Потапенко Андреем Игоревичем [email protected]
homebuilding.ru
Переставная опалубка ТИСЭ — Официальный сайт компании ТИСЭ
Технология ТИСЭ популярна на сегодняшний день, поскольку позволяет строить здания из недорогих строительных материалов с применением доступных инструментов. Строительство производится по стандартной схеме: обустройство фундамента, возведение стен, их утепление и т.д.
Для возведения стен ТИСЭ используют переставную опалубку, которая состоит из стали и рассчитана на формование одного блока.
Опалубка ТИСЭ бывает трех видов:
ТИСЭ — 1. Используется для строительства ограждений, внутренних перегородок и гаражей. С ее помощью можно возвести стену толщиной 19 см.
ТИСЭ — 2. Универсальная опалубка, которую выбирают для строительства стены толщиной 25 см.
ТИСЭ — 3 применяют для строительства стен толщиной 38 см. Чаще всего из такой опалубки возводят стены малоэтажных загородных домов. Кроме того , опалубка ТИСЭ-3 незаменима при возведении трехслойных стен с гибкими связями, которые отличаются хорошими теплоизолирующими свойствами. Опалубки ТИСЭ снабжены всеми необходимыми конструктивными элементами и приспособлениями для строительства.
|
|
Рис.1. Детали модуля ТИСЭ 1 – форма; |
Возведение стен ТИСЭ начинается с монтажа формы. Ее устанавливают непосредственно в стену, рядом с уже отформованным блоком. Причем формовка блоков происходит слоями. Всего за день можно уложить один слой блоков , если же на улице теплая погода, то установка каждого последующего ряда может производится через 4 часа.
Также при формовке необходимо предусматривать такие вопросы, как устройство скрытой проводки , окон вентиляции и прочих коммуникаций. Поскольку в данном случае необходимо уложить вкладыш подходящего размера, который удаляться после распалубки.
В процессе строительства домов и других зданий по технологии ТИСЭ необходимо производить армирование стен с помощью сварной или дорожной неметаллической сетки.
После армирования стен необходимо их утеплить.
Подробнее об утеплении стен ТИСЭ…
Услуги строительства
Строим фундаменты по технологии ТИСЭ.
Строим дома по технологии ТИСЭ.
Оказываем услуги в проектировании домов.
Шеф-монтаж.
Геодезическое картирование.
Консультативные услуги.
Проект бани «Баня» по технологи ТИСЭ
Подробнее…Возведение домов по традиционным технологиям
На сегодняшний день существуют несколько традиционных технологий строительства домов. Прежде всего стоит отметить каркасное , монолитное строительство и возведение домов из древесины.
Для строительства частных домов применяют следующие строительные технологии:
- каркасное строительство;
- строительство домов из деревянного сруба;
- модульное строительство;
- возведение домов из газо- и пенобетона;
- термодом.
Услуги проектирования домов
Красивый , надежный и комфортный дом — мечта многих людей. Однако , к сожалению , не каждый может себе позволить стать обладателем даже скромной квартиры , не говоря уже о коттедже , поскольку цены на недвижимость иногда вызывают не просто удивление , а шок. Правда благодаря использованию строительной технологии ТИСЭ для многих людей мечта о собственном доме стала реальностью. ТИСЭ позволяет за короткие сроки без применения специального строительного оборудования и транспорта построить дом по доступной цене. Однако прежде чем приступать к строительству необходимо разработать проект будущего здания.
Прежде всего , проект дома позволяет получить разрешение на строительство , гарантировать надежность всех конструкций и строительных элементов , а также соблюдение норм пожаробезопасности и техники безопасности. Кроме того , благодаря проекту вы сможете наиболее наглядно увидеть , как будет выглядеть дом после постройки.
Подробнее…Проект двухэтажного дома «Азов»
Хотели бы вы жить в доме с просторными комнатами и балконами , где у каждого члена семьи был бы свой уголок , где каждому бы было уютно? Наверняка , вы ответили «да».
Подробнее…Проект трехэтажного дома «Надежда»
Когда человек хочет стать обладателем частного дома , прежде всего стремиться , чтобы он соответствовал основным трем требованиям: надежность , простор и комфорт.
Подробнее…Проект двухэтажного дома «Мечта»
Представляем вашему вниманию проект двухэтажного дома «Мечта» , который был разработан специалистами нашей компании «ТИСЭ».
Подробнее…ti-se.ru
Опалубка ТИСЭ для строительства дома своими руками
Монолитные технологии широко применяются в частном и профессиональном строительстве. Неотъемлемой частью этих технологий является опалубка. Еще относительно недавно, практически единственной возможностью сделать опалубку была её самостоятельная сборка.
Сейчас все существенно упростилось, можно приобрести или взять в аренду готовые опалубочные комплекты, из которых можно собрать любые формы. Один из таких готовых к использованию вариантов опалубка ТИСЭ.
Содержание статьи
Особенности технологии
Использование переставной опалубки ТИСЭ целесообразно для формирования самых разных конструкций. Чаще всего, оборудование применяется для отливки фундаментов и стен. Особенность технологии заключается в том, что нужно использовать бетонный раствор, приготовленный с минимальным использованием воды.
Основой конструкции опалубки ТИСЭ является секция. Элементы комплекта используются многократно, при этом, технология позволяет формировать блоки из бетона непосредственно на стене, при этом не требуется укладка подстилающего раствора.
В частном строительстве нередко используют переставную опалубку, которая состоит из секций, выполненных из прочного, устойчивого к коррозии материала. При необходимости работы по строительству можно выполнять самостоятельно, что существенно сократит затраты на строительство.
Преимущества и недостатки технологии
Разработчики переставной опалубки ТИСЭ создали её специально для частных застройщиков. Технология призвана удешевить и упростить процесс строительства.
Совет! Необычное название оборудования – это всего лишь аббревиатура, которая расшифровывается, как «технология индивидуального строительства и экология».
Основные преимущества:
- снижение финансовых и временных затрат на строительство;
- комплект позволяет формировать бетонные блоки с утеплителем, что после вселения в дом позволит существенно сэкономить на отоплении;
- возможность изготовления строительных блоков разной толщины, что позволяет выбрать комплект, который позволит максимально быстро и легко произвести строительные работы;
- полная пожарная безопасность возводимых конструкций;
- возможность делать перерывы в работе без потери качества возводимой конструкции;
- максимальная простота работ, с ними может справиться практически любой домашний мастер;
- высокая скорость строительства, формирование одного блока занимает немного времени.
К недостаткам можно отнести то, что конструкция получается не полностью монолитная, а состоящая из отдельных блоков.
Разновидности опалубки
Секции выпускаются в трех типоразмерах:
- ТИСЭ 1. Секция, входящая в комплект, весит 13 кг, она подходит для постройки конструкций толщиной 19 см. Этот вариант рекомендуется использовать при строительстве внутренних перегородок, хозяйственных построек, заборов.
- ТИСЭ 2. Это наиболее часто используемый вариант, позволяющий возводить стены толщиной до 25 см. Вес секции составляет всего 14 кг. Оборудование позволяет формировать блоки разных видов – пустотелые, половинные, сплошные.
- ТИСЭ 3. Это секции максимального размера, вес одного экземпляра составляет 18 кг. Их используют для построек с толщиной стены до 38 см. Применяется в частном строительстве для взведения наружных стен. Пустотность отливаемого бетонного блока составляет 45%. Пустоты впоследствии либо заполняют подходящим теплоизолирующим материалом, либо используют для проведения коммуникаций, к примеру, для обустройства вентиляционных шахт.
Кроме того, секции оборудования могут быть изготовлены из разных материалов.
Из металла
Это наиболее популярный вариант. Секции изготавливаются из листов стали толщиной до 2 мм. Благодаря этому элементы опалубки отличаются высокой прочностью. Для изготовления каркаса используется профильные уголки.
Соединяются элементы секций при помощи сварки. Затем готовые формы покрывают антикоррозионными материалами.
Из пенопласта
Секции опалубки, выполненные из пенопласта, менее прочные, чем изделия из стали. Их основным преимуществом является небольшой вес. Пенопластовые блоки используются для сборки несъемной опалубки, то есть, они остаются частью возводимой монолитной конструкции.
Благодаря свойствам пенопласта, секции опалубки выполняют еще и функции теплоизолирующего материала.
Монтаж опалубки
Технология ТИСЭ проста, но имеет свои важные нюансы. Так, возведение стен начинается с монтажа формы. Ее устанавливают непосредственно на блок фундамента. Рядом монтируются другие формы.
К монтажу следующего ряда блоков можно будет приступать уже через 4 часа после заливки предыдущего ряда (время указано для теплого время года, на холоде для застывания бетонной смеси требуется больше времени). При создании несущих стен нужно учитывать следующие нюансы:
- после укладки слоя бетона обязательно выполняется уплотнение и шлифовка верхней части;
- в бетонной смеси необходимо создание углублений для обеспечения лучшего сцепления блоков, для этого используется поперечный штырь из металла;
- при необходимости может быть выполнено дополнительное армирование сеткой из металла или армирующими прутами;
- при создании проемов окон и дверей осуществляется вертикальное армирование, для формирования проемов применяются специальные секции неполного размера.
Итак, опалубка ТИСЭ – это особая технология, имеющая массу преимуществ. Наиболее существенным является то, что работу может выполнить даже новичок. Это обстоятельство особенно ценится частными застройщиками, поскольку технология позволяет начать строительство с минимальными финансовыми вложениями.
ravchan.ru
строительство домов на сваях ТИСЭ
Особенность этой технологии в том, что бур ТИСЭ можно сделать самостоятельно или купить уже готовое изделие. Если соблюдать весь технологический процесс и взять в аренду необходимое строительное оборудование, то легко можно сделать свайный фундамент для здания даже на небольших склонах.
Заливка столбов для будущего фундамента: как построить универсальный фундамент технология ТИСЭ.Отличительная особенность такой технологии заключается в том, что это самая простая в монтаже конструкция фундамента, она не стоит дорого и строится довольно быстро. Сваи ТИСЭ обладают высокой прочностью и надежностью, они не подвержены горизонтальным и вертикальным сдвигам, стойкие к небольшим сейсмическим воздействиям.
Для возведения зданий по этой технологии на открытых горизонтальных площадках или на склоне холмов не нужно обладать специальными строительными знаниями.
Построить такой фундамент на сваях сможет даже начинающий строитель. А бурение углублений делается самостоятельно и в кратчайшие сроки.
Особенности фундаментов ТИСЭ
Фундамент ТИСЭ: схема устройства.Универсальный фундамент по технологии ТИСЭ – это столбчато-ленточная конструкция, где бетонные сваи связаны между собой железобетонным монолитным каркасом. В строительстве используются только высокопрочные бетонные конструкции необычной формы.
Снизу конструкции предусмотрены полусферические расширения, которые обеспечивают дополнительную надежность и прочность несущих элементов. Такая конструкция обеспечивает большую площадь опоры и равномерное распределение массы на всю площадь перекрытия в грунтах всех типов.
Особенность технологии в том, что сваи ТИСЭ сделать самостоятельно прямо на строительной площадке не составит труда. Поэтому не удивительно, что ТИСЭ пользуется популярностью и обладает широкой распространенностью, особенно в учетом того, что можно сделать ТИСЭ своими руками, а не покупать готовые строительные конструкции.
Отличительная особенность проектов строительства домов, в которых используется технология ТИСЭ, в том, что это универсальная несущая конструкция, которая выполняется методом бурения грунтов на различную расчетную глубину.
Она способна выдержать массу больших каркасных домов и каменных сооружений без усадки. Сваи стойкие к морозу и вспучиванию грунтов, поэтому нет вертикального смещения будущих зданий. При создании проекта фундамента на склоне с большим градиентом спуска, нужно изначально предусмотреть сваи различной длины.
Сваи ТИСЭ соединяются между собой армированием и бетонированием в опалубке. Если строитель делает фундамент ТИСЭ своими руками, тогда опалубка не соприкасается с грунтом, он только соединяет сваи между собой, а нагрузка самого здания равномерно распределяется по всей площади покрытия свай. Почему опалубка не должна соприкасаться? Чтобы выталкивающие силы грунта не действовали на фундамент. Поэтому здания на таких фундаментах – это надежность и долговечность.
В чем уникальность фундамента ТИСЭ

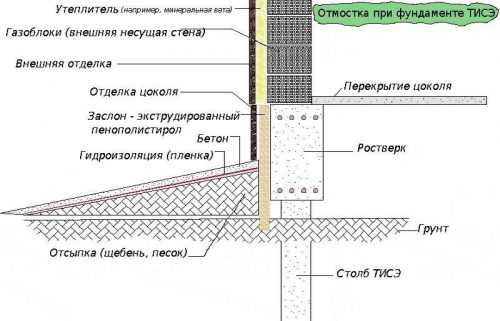

Схема отмостки по технологии ТИСЭ.Универсальность. На них можно возвести здания любого типа, вплоть до жилых высотных каркасных домов. Они стойкие к грунтовым водам, строительство проводится на песчаных и глинистых почвах. Только нужно взять в аренду или купить установку для бурения грунтов, а столбы ТИСЭ делаются самостоятельно.
Конструкция фундамента на базе таких свай предусматривает возможность эффективного использования технологии в условиях сейсмической активности. Также данная технология пользуется популярностью в условиях вечной мерзлоты. Технология ТИСЭ сводит к минимуму вибрацию стен и грунта от близлежащих железнодорожных линий и больших автомагистралей, а бур ТИСЭ-Ф прост в конструкции и удобен в эксплуатации.
Технология строительства фундамента
Для начала нужно обеспечить место строительства необходимыми материалами и инструментом. Для этого нужны:
- бур ТИСЭ-Ф;
- лопата;
- цемент с песком для раствора;
- металлическая арматура;
- гидроуровень или лазер.
Констуктивная схема бура ТИСЭ Ф.Проект строительства такого фундамента начинается с расчета и разметки мест для бурения скважин. При разметке площадки рекомендуется использовать гидроуровень или прозрачный шланг с водой. Уровень опалубки должен быть на высоте 35-45 см от кромки земли.
После выставления нулевого уровня создается площадка, ограниченная колышками и натянутой между ними веревками. Но для горизонтали лучше использовать толстую леску, она отличается большей эластичностью. Затем выставляются контуры внутренних несущих стен, ведь на них также ложится нагрузка от стен и перекрытий.
Для каркаса обноски можно использовать бревна, доски толщиной 5 см и садовый бур. Доски фиксируются колышками на нулевом уровне, формируется диагональ. В четко обозначенных местах делается небольшое углубление и можно начинать бурение.
Технология бурения скважин
Тут стоит помнить, что скважин для свай придется бурить много, поэтому стоит сначала просверлить отверстие под внешний диаметр сваи и уже затем его расширить. Если грунт плотный или каменистый, то лучше с вечера в углубление залить воду. Она до утра немного размягчит почву и с утра бурить на склоне или на открытой площадке будет существенно легче.

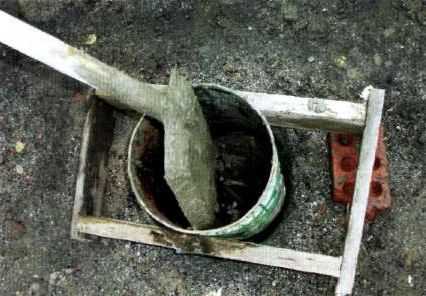

Много времени всегда уходит на заливку раствора, ведь только на один столб с расширением в 60 см пойдет около 30 кг цемента, а раствор должен быть умеренно жидким и плотным. При расширении скважины органы управления должны стоять на одном месте, а вращаться только плуг с направляющими.
Как выполнить армирование несущей конструкции
Для начала нужно определиться с необходимой длиной стальной арматуры и только потом начинать ее гнуть. Как правило, всегда предусматривается 15 см запас. Этот запас идет на радиус изгиба и на зазор ростверка. Если принимать за стандартную длину столба 1,5 м, тогда для армирования нужно использовать два прута по 3,7 метра каждый.
Затем нужно сделать гидроизоляцию опалубки. Для таких целей подойдет дешевый строительный рубероид. Его нужно порезать на куски, скрепить в рубашку и только потом опустить в пробуренную скважину. Бетонирование происходит максимально быстро, можно одновременно заливать несколько углублений. Учитывая, что бетона пойдет очень много, лучше сразу предусмотреть бетономешалку.

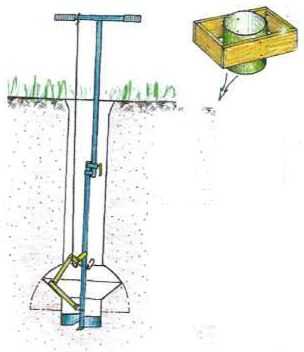

Устройство буров ТИСЭ-Ф

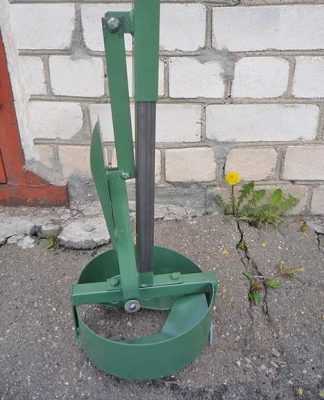

Фото бура ТИСЭ-Ф.Бур состоит с режуще-рыхлящей чаши и двух штанг. В нижней части устройства предусмотрен специальный откидной плуг, который во время бурения медленно раскрывается и формирует форму перевернутого конуса.
Соответственно, диаметр углубления в нижней части будет существенно больше, чем в верхней кромке. Именно благодаря такой конструкции скважины и достигается высокая прочность построенного фундамента. Такой фундамент прекрасно себя зарекомендовал даже на небольших склонах, но не рекомендуется технологию использовать на плывунах.
Виды бура ТИСЭ-Ф
С диаметром режущей кромки 200 мм, длина в раздвинутом виде составляет 225 мм. Конструктивно, состоит с накопителя, плуга и штанги. Это модель ТИСЭ-Ф. ТИСЭ-2Ф также имеет диаметр 200 мм, но нижняя кромка расширения за счет иной конструкции плуга обеспечивает диаметр 500 мм.
ТИСЭ-3Ф имеет диаметр 250мм, через большую массу должно быть два оператора. Особенность всех моделей буров ТИСЭ-3ф в том, что их длина может быть больше за счет использования дополнительных штанг.
Этапы создания проекта дома с фундаментами на сваях ТИСЭ
- Расчет допустимых максимальных нагрузок на несущую конструкцию свай;
- Получение подробной карты грунтов с данными о плотности, уровню влажности и составу;
- Расчет максимальной площади основания фундамента;
- Расчет количества необходимых свай ТИСЭ для создания равномерного перераспределения массы конструкции на столбы;
- Подготовка строительной площадки;
- Начало создания фундамента;
- Сдача готовой просушенной конструкции в эксплуатацию.
Преимущества использования технологии
- Значительная экономия средств;
- Не нужно использовать моторизованную технику для рытья котлованов;
- Универсальность конструкции;
- Возможность проведения строительных работ при частых резких перепадах температуры окружающей среды;
- Это единственная технология, где можно выполнить возведение дома от фундамента до внешних фасадных работ полностью самостоятельно;
- Максимум свободного места на строительной площадке и минимум задействованных рабочих рук.
fundamentclub.ru
Строим дом по технологии ТИСЭ
Дом по технологии ТИСЭ
Дома строили, строят и будут строить самостоятельно. Тем более что и материал можно сегодня купить любой, только выбирай: брус, кирпич, бетон. Если вы остановили свой выбор на бетонном доме, то надо хотя бы облегчить этот нелегкий, почетный труд.
Есть такая технология — ТИСЭ с использованием переставной опалубки, с помощью которой можно построить загородный дом своими руками за один строительный сезон.
Строительная технология ТИСЭ — «Технология Индивидуального Строительства и Экология» — была изобретена уже довольно давно.
В основе лежит принцип применения переставной опалубки, который позволяет формировать бетонные стеновые блоки один за другим непосредственно на возводимой стене. При этом не нужен подстилающий кладочный раствор: достаточно смочить нижний ряд блоков водой.
Благодаря специальным вкладышам стеновые блоки имеют пустотность 45 %. «Колодцы» заполняются теплоизолирующим материалом: керамзитом, специально обработанными опилками, пеноизолом.
Рабочая смесь
В качестве рабочей смеси для формования стеновых блоков используется цементно-песчаный раствор с небольшим количеством воды (так называемая жесткая пескоцементная смесь). Смесь готовится порциями, рассчитанными на изготовление 10 — 12 блоков (0,8 -1 кв. метр стены), посредством ручного замеса. Свойства жесткой пескоцементной смеси — прочность и морозостойкость, высокая паропроницаемость. Такая стена «дышит», что и позволило добавить в название технологии букву «Э» — экология.
Технология ТИСЭ. Принцип применения переставной опалубки
Для цемента марки 400 объемное соотношение песок : цемент : вода составляет 3:1:0,5; для марки цемента 500 — 4:1:0,5. Расход материалов на 1 кв. метр стены составляет: при толщине стены 25 см — 50 кг цемента (марки 400) и 0,12 кубометров песка, при толщине стены 38 см — 75 кг цемента и 0,18 кубометров песка.
 Закладка смеси |  Уплотнение смеси |  Выравнивание |
Фундамент
Строительство фундамента выполняется с помощью специального ручного бура. Он оснащен жесткой чашкой и парой «клыков», которые не режут, а разрыхляют грунт. Они справляются даже с камнями, которые по своим размерам помещаются в чашку. По мере заполнения чашка освобождается от грунта. Раздвижная штанга позволяет пройти глубину до 2,2 метра. На уровне глубины промерзания грунта в дело вступает откидной плуг, при помощи которого в нижней части скважины образуется полусферическая полость диаметром 40, 50 или 60 см.
Ручной бур и приспособление для фиксации толевой рубашки в верхней части опоры. Бурение скважины в глине на глубину 1,5 м занимает 1-1,5 часа
Полное время бурения одной скважины составляет один час. Затем устанавливают арматуру и заливают бетон. Столб имеет форму перевернутого гриба и выдерживает нагрузку до 15 тонн, из земли его не «вытащат» никакие морозы! От грунта столб отделяется толевой рубашкой. Под кладку поверх столбов отливают армированную бетонную ленту двадцатисантиметровой толщины. Она не заглубляется в землю, напротив, отделяется от грунта песчаной подушкой в 10-15 см, а с внешней стороны ее закрывают отмосткой.
 Бетонирование скважины. Видна арматура опоры |  Опалубка ростверка. Для гидроизоляции опоры обмазаны битумной мастикой |
Формование стеновых блоков
Приготовленная жесткая смесь закладывается в форму с установленными вкладышами — пустотообразователями и уплотняется ручной трамбовкой. Излишки смеси удаляются скребком под верхний уровень вкладышей. Распалубка производится сразу после уплотнения. Небольшие выступы у дна формы охватывают нижний ряд блоков, препятствуя смещению. Тем не менее, через 4 -5 рядов все же лучше проверить отвесом вертикаль и положить армирующую сетку.
Армирование гибкими связями диаметром 6 мм из базальтовых волокон, их закладывают в каждый стеновой блок при его формировании.
Полный цикл формования одного блока занимает 5 — 7 минут. Таким образом, с одной опалубкой за день можно отформовать до 80-100 блоков. Разумеется, удобнее работать вдвоем или втроем: один месит, другой подносит смесь, третий формует блоки, и работа спорится. Если в конце рабочего дня стенку затереть, то она не потребует оштукатуривания: можно сразу шпатлевать и красить. А это — существенная экономия труда и средств.
 Две стены и гибкие связи образуют жесткую и устойчивую конструкцию |  Пеноизол дает утепление, как 3 метра кирпичной кладки |
ТИСЭ-2
Стена толщиной 25 см без дополнительного наружного утепления по своим теплосберегающим свойствам эквивалентна кирпичной кладке толщиной 1 метр. Все же будет лучше, если ее дополнительно утеплить снаружи, желательно всего по технологии «вентилируемый фасад». Можно обойтись и без дополнительного наружного утепления. Для строительства используется опалубка ТИСЭ-3 с повернутыми лежа вкладышами-пустотообразователями.
Формируются две параллельные стенки, пространство между которыми заполняется теплоизолирующим материалом. Для прочности стенки соединяют гибкими связями: стальными или стеклопластиковыми прутками диаметром 6 -7 мм. Они располагаются под углом, который меняется от ряда к ряду. Таким образом, образуется трехслойная стена, внутри которой пространственная ферменная конструкция, обеспечивающая устойчивость и жесткость.
Утепление изнутри. Стена 250 мм. Утеплитель – минвата 50-80 мм. Зазор – 20 мм. Ветрозащита «дышащая». Вагонка или сухая штукатурка | Утепление снаружи. Скобы из арматуры диаметром 5-6 мм. Зазор – 20 мм. Утеплитель – пенополистерол (30-80мм). Кладка в полкирпича ведется на одной ленте фундамента одновременно с основной стеной |
Трехслойная стена, заполненная пеноизолом, по своим теплоизолирующим свойствам эквивалентна кирпичной кладке толщиной 2,5 метра и не требует утепления. Перекрытия В качестве междуэтажных перекрытий проще всего использовать железобетонные плиты. Для прочности достаточно уложить на блоки армирующую сетку. Можно сделать и деревянные балки перекрытий, в этом случае в блоках следует предусмотреть пазы при помощи закладных.
 У оконного проема утеплитель удерживается от выпадения доской |  Штукатурка не потребуется – после кладки блоков стены сразу затираются |
Вентиляция
Итак, сложены «дышащие» стены с внутренними полостями-колодцами и горизонтальными технологическими отверстиями диаметром 1 см, которые образовались при распалубке. Грех этим не воспользоваться.
Создатели технологии ТИСЭ предусмотрели систему вентиляции и назвали ее «каменной избой». Вытеснительная система вентиляции образуется «сама собой» в процессе строительства, надо только предусмотреть вентиляционные каналы в наружной и внутренней отделке дома. Приточную вентиляцию обеспечивает система колодцев, вентиляционных каналов и технологических отверстий в наружных стенах дома. Вытяжная вентиляция организуется традиционными способами. Наилучшим вариантом можно считать устройство в каждой комнате окон вытяжной вентиляции, расположенных под потолком напротив основного потока приточной вентиляции и оснащенных регулируемыми жалюзи. Теперь притоком свежего воздуха можно управлять!
Что бы еще почитать?
remstd.ru
Как сделать фундамент ТИСЭ своими руками
Бывают случаи, когда грунтовые условия не позволяют построить ничего лучше, чем столбчатый фундамент. Или наоборот, вы решили отказаться от устройства подвального помещения и построить небольшой одно- или двухэтажный деревянный дом, вес которого вполне себе выдержит такой вид фундамента. Конечно же устраивать монолитный фундамент при таких раскладах вовсе не стоит – это будет пустая трата денег.
Итак, вы остановились на столбчатом фундаменте, допустим из асбестоцементных труб. Но если на вашем участке имеются пучинистые или сильнопучинистые грунты, то простой столбчатый фундамент после его строительства необходимо сразу же нагрузить конструкцией дома, иначе столбы такого фундамента за зиму может выдавить наружу.
Некоторые начнут спорить, мол если их заглубить на глубину ниже сезонного промерзания грунта, то им ничего не грозит. Ведь продольные силы морозного пучения (действующие снизу вверх) ниже уровня промерзания попросту отсутствуют, тогда как же фундаментный столб может выдавить? На самом же деле это вполне может случиться. Давайте разберем почему.
На массивные фундаменты, заглубленные ниже уровня сезонного промерзания грунта, продольные силы пучения не действуют. А вес таких фундаментов столь велик, что и в поперечном направлении пучины никак не могут навредить. Но столбчатые фундаменты гораздо легче, в десятки раз. Поэтому набухающий, пучинистый грунт может как бы «вытащить» такой столб, действуя на него с разных сторон. Для наглядности процесса стоит обратиться к рисунку.
Столбчатый фундамент
Конечно же нельзя утверждать, что это произойдет со стопроцентной долей вероятности, но и не учитывать такую возможность тоже нельзя. Именно по этой причине нагружать такой фундамент нужно еще до наступления первой зимы.
Как же быть, если необходимо строить именно столбчатый фундамент. Здесь на помощь и приходит свайно-ленточный фундамент по технологии ТИСЭ. Причем сама технология ТИСЭ не останавливается исключительно на устройстве фундамента, она так же подразумевает и возведение стен. Поэтому, несмотря на то, что наш сайт освещает только строительство деревянных домов, для удобства и понимания всего процесса мы рассмотрим вариант строительства двухэтажного дома, второй этаж которого будет деревянным, а первый – каменным.
К тому же ничто не мешает построить по технологии ТИСЭ надземный цокольный (так называемый «полуторный») технический этаж, а сам дом с жилыми помещениями уже построить из дерева.
Что такое фундамент ТИСЭ и как сделать такой фундамент своими руками
Для начала прибегнем к краткой исторической справке. Технология ТИСЭ (еще иногда ошибочно пишут ТИСЕ или TISE) была придумана советским конструктором Рашидом Николаевичем Яковлевым и расшифровывается как Технология Индивидуального Строительства и Экология. А ее уникальность заключается в том, что закупив однажды простой и недорогой специальный бур ТИСЭ, Вы сможете быстро и просто построить свайно-ленточный фундамент ТИСЭ своими руками.
Что такое бур ТИСЭ
Бур представляет собой обычную конструкцию из двух штанг с режуще-рыхлящей чашкой внизу. А основным отличием от обычного бура является наличие так называемого раскладного (откидного) плуга в нижней части бура. Постепенно раскладываясь при вращении бура ТИСЭ, этот плуг создает в нижней части скважины расширение со сферическим куполом.
Именно это расширение позволяет фундаменту во-первых нести гораздо более серьезные нагрузки (ведь площадь основания каждого столба значительно увеличивается), а во-вторых такую конструкцию бетонного столба не смогут выдавливать поперечные силы морозного пучения.
Бур ТИСЭ
Самым же главным отличием фундамента ТИСЭ является то, что такой фундамент можно беспрепятственно строить в любых грунтах, независимо от их пучинистости, за исключением разве что плывунов.
Фундаментные буры ТИСЭ бывают трех видов
- ТИСЭ-Ф (диаметр бура 200 мм). Состоит из раздвижной штанги, откидного плуга и накопителя грунта. Длина в раздвинутом положении составляет 225 см;
- ТИСЭ-2Ф (диаметр бура 200 мм). От предыдущего отличается рабочим диаметром плуга и имеет возможность расширения основания свай уже до полуметра;
- ТИСЭ-3Ф (диаметр бура 250 мм). Максимально большой бур с возможностью работы одновременно двух человек благодаря большой ручке.
Причем длину буров можно увеличивать путем монтажа на них дополнительных штанг.
Свайно-ленточный фундамент ТИСЭ
Представляет собой монолитную свайно-ленточную конструкцию, в которой сама лента (ростверк) находится как бы в подвешенном над поверхностью земли состоянии, что предотвращает действие сил морозного пучения на нее снизу.
Свайно-ленточный фундамент ТИСЭ
Стены ТИСЭ своими руками
Чтобы максимально информативно охватить технологию ТИСЭ еще в начале статьи мы решили возвести первый этаж нашего дома каменным, точнее бетонным (бетон – тот же искусственный камень).
Для этого на построенный свайно-ленточный фундамент сверху укладываются специальные блоки, полученные при помощи все того же оборудования для строительства стен по технологии ТИСЭ.
Стены ТИСЭ для дома укладываются и формуются одновременно, то есть прямо в процессе их возведения, при помощи специального комплекта опалубки.
На верхнюю плоскость фундамента, после устройства слоя гидроизоляции, устанавливается переставная опалубка для формовки одного блока. В нее укладывается цементно-песчаный раствор, утрамбовывается, а затем, после небольшого его схватывания, опалубку можно снять и установить рядом для изготовления следующего блока, и так по кругу.
Важным является и факт, что между слоями уже готовых и застывших, и еще только формуемых новых блоков, нет необходимости устройства слоя из подстилающего раствора. Блоки укладываются в буквальном смысле друг на друга без дополнительных материалов, разве что только прокладываются армирующими сетками для прочности будущих стен. Квалификация каменщика здесь так же совсем не обязательна – благодаря большим размерам и точной геометрической форме переставной опалубки блоки прекрасно и ровно встают друг на друга.
Технология ТИСЭ
Стены ТИСЭ
Виды передвижной опалубки для возведения стен ТИСЭ своими руками
Все три вида опалубки имеют длину 51 см. при высоте 15 см. Различаются они только шириной – ТИСЭ-1 имеет ширину 19 см., ТИСЭ-2 – 25 см., а ширина опалубки марки ТИСЭ-3 составляет 38 см., что позволяет возводить как капитальные стены, так и межкомнатные перегородки, а так же строить подсобные помещения, гаражи и прочие облегченные хозяйственно-бытовые постройки.
Так, для справки, из одного мешка цемента (вкупе с песком, отсевом и т.д.), при использовании опалубки ТИСЭ-2, получится около 15-20 блоков, каждый из которых, в свою очередь, в стене заменяет по объему до 8 стандартных силикатных кирпичей.
Пустоты в полученных блоках заполняется утеплителем, а так же используются для прокладки коммуникаций, например электрики.
Книги по технологии ТИСЭ
Для знакомства и более подробных руководств по технологиям ТИСЭ, строительству фундаментов и стен, можно обратиться к специализированной литературе самого автора Р.Н.Яковлева – «Новые методы строительства» изд. Аделант, 2002 г. и «Универсальный фундамент» изд. Аделант, 2010 г.
© 2014 – 2017, Деревянный Дом. Все права защищены. При копировании статьи или любого ее фрагмента ссылка на первоисточник обязательна.
log-cabin.ru
