Диагностика грунта

Для любого владельца земельного участка вопрос грунта является основным. И хотя вкрутить винтовые сваи можно практически в любую почву, особенности грунта все-таки нужно учитывать. Проблема в том, что под землей могут попадаться разные препятствия, например, корни деревьев, камни и прочие предметы. В процессе работы сваи могут натыкаться на них и выходить из линии. Предугадать, есть ли в том или ином месте препятствия нельзя, поэтому некоторый фактор риска присутствует. Но, если уж свая вышла из общего строя, то поправить дело можно с помощью оголовка. Его конструкция позволяет частично выровнять линию и соединить сваи с каркасом.

Как правило, хозяин знает, есть ли у него на участке камни и как глубоко они залегают. Если камней много и на поверхности, и под землей, такая почва называется скальной и фундамент на сваях здесь лучше не ставить. Если же камней мало и они неглубоко залегают, то есть шанс что работа пройдет успешно.

Но если участок только что куплен, то узнать качество грунта можно двумя способами: сделать пробное бурение или просто начать вкручивать сваю. Причем бурение предпочтительнее, поскольку это своего рода разведка. Мы видим, с какой почвой имеем дело и заранее наметить места, где будут входить сваи. При необходимости можно сделать лунки немного меньше, чтобы они входили легко.

Но если сразу начать завинчивать сваи, то работа будет происходить «вслепую», а это отнимает время. Да и расходы лишние тоже возможны, поскольку, чтобы не портить новые сваи, вам понадобится уже использованная. Так что, применять этот способ очень невыгодно. А вообще специалисты утверждают, что как раз таки бурение на 90% определяет, подходит ли грунт для фундамента на сваях или нет. В крайнем случае, неплохие результаты можно получить, если сдать пробу грунта в лабораторию на анализ. Если все исследования и пробы показали, что почва подходит, выбираем сваи.

Расчет диаметра, длины и количества свай

Для фундамента в основном применяются сваи диаметром от 47 до 108 миллиметров. Очень редко используют изделия большего диаметра, да и то, только по индивидуальному заказу. А вот сваи с маленьким диаметром, 47-76 миллиметров идут на строительство укреплений и заборов. Есть еще экземпляры 89 миллиметров в диаметре, но их используют в качестве дополнительных при сооружении легких строений или домов, для которых не требуется каркас.

Предлагаем обратить внимание на сваи 108 миллиметров. Почему именно эти? Потому что они могут выдерживать нагрузку в три с половиной тонны! Фундамент с такими шпунтами будет стоять много лет и выдержит любой дом, кроме каменного.

А чтобы фундамент получился действительно прочным, очень важно знать, сколько свай вам понадобится. На самом деле сделать такой расчет достаточно просто. Надежный фундамент должен иметь запас прочности 30% от веса полностью готового дома со всеми дополнительными нагрузками.

Что касается длинны свай, то, чем длиннее, ем лучше. Лишнее можно отрезать, а вот если приваривать недостающие куски, фундамент может получиться недостаточно прочным. Помните одно, свая должна войти в почву на глубину не меньше полутора метров. Это максимальная глубина, на которую почва промерзает зимой. Самая распространенная длинна винтовых свай – два-два с половиной метра. После того, как все расчеты сделаны, можно заказывать сваи, везти на участок и приступать к работе.

 Инструменты для завинчивания

Перед тем,  как начать работу, очень важно правильно подобрать инструменты, иначе качественной она не получится. Как-никак сваи – это основа будущего строения. Итак, представляем вам необходимый набор инструментов, которые можно купить в любом строительном магазине:

• прежде всего, лопата. Без нее не обойдешься ни на одной стройке. Она нужна, как минимум, для того, чтобы выровнять место, где будет завинчиваться свая;
• второй инструмент – уровень на магните длиной 30 сантиметров. С его помощью вы сможете контролировать вертикальное положение сваи во время завинчивания. Крепится он прямо на сваю, что очень удобно;
• выставить горизонтальные отметки вам поможет специальный гидроуровень. Его длина должна быть не меньше 15 метров;
• также возьмите рулетку длиной 20 метров, чтобы производить все необходимые замеры;
• свайное поле размечают с помощью арматуры А12. Прутья вбивают в землю по периметру будущего фундамента, а вокруг наматывают шпагат. Таких прутьев понадобится 9 штук длиной по одному метру. Если нет арматуры, можно взять деревянные колышки, но они должны быть максимально ровными;
• небольшая кувалда или молоток, чтобы забивать колышки или прутья арматуры в землю;
• также вам понадобится металлический лом. Его продевают через сваю, а по краям нанизывают две трубы в качестве рычагов;
• трубы-рычаги по 2,5 метров каждая. Диаметр – 50 мм. Как уже сказано выше, их одевают на концы лома, чтобы удобно было завинчивать сваи;
• садовый бур. Он нужен для того, чтобы просверлить место для будущей сваи и заодно проверить грунт на наличие камней и прочих возможных помех. Диаметр бура должен быть меньше диаметра сваи, а лунки нужно бурить неглубоко, чтобы свая могла сама плотно войти в грунт;
• веревка или шпагат для разметки фундамента. Кроме того шпагат может послужить маячком, чтобы контролировать, не сместились ли сваи. Длину шпагата возьмите около двухсот метров. Если и придется отрезать лишнее, то в хозяйстве пригодится;
• из электроинструментов вам понадобится болгарка и запасные круги, чтобы нарезать сваи одинаковой длинны;
• обязательно нужен удлинитель, чтобы подключить болгарку;
• отметки на арматуре или колышках ставят специальным маркером или строительным карандашом;
• также понадобится лист тонкого картона. Картон ужен, чтобы начертить ровную линию на свае, если есть необходимость ее подрезать по длине. Сначала на свае отмечают необходимую длину, затем оборачивают вокруг нее картон, на поставленной отметке соединяют концы и проводят карандашом или маркером ровную линию по окружности сваи;
• нож. Можно туристический, чтобы отрезать шпагат;
• и наконец, рабочие перчатки для защиты рук.

Когда инструмент подготовлен, можно начинать работать. В одиночку вам, естественно не справиться, поэтому идеальный вариант – команда из трех человек. Двое будут работать, а третий – следить за тем, вертикально ли входит свая, ровный ли ряд и прочее.

Кроме всего прочего, вам обязательно понадобится доступ к электричеству, поскольку сваи придется подрезать. Если электричество недоступно, придется обзавестись генератором.

Разметка будущего фундамента

Она делается предельно точно, каждый сантиметр вымеряется. Лучше всего применять такие подручные средства, как арматуру и шпагат. Обычно стандартная форма фундамента имеет вид прямоугольника или квадрата. Если у вас именно так, тогда вымеряем площадь будущего основания и завинчиваем сваи по четырем углам. Вооружаемся необходимыми материалами: берем шпагат, рулетку, прутья железные в количестве 8 штук, на каждый угол уйдет по два прута, и начинаем работать.

Сначала нам нужно определить «точку отсчета». Для этого проводится линия с любой из сторон фундамента, она должна быть ровной и четкой, от неё в дальнейшем будет зависеть вся разметка (остальные стороны можно будет двигать как угодно). Отмеряем, чтобы первая линия была параллельна забору или дороге,  после этого начинаем между прутьями натягивать шпагат. Есть маленькая особенность – линия разметки обязательно должна быть длиннее, чем будущий фундамент строения. В итоге  на углах линии пересекаются и выходят за рамки фундамента. Это делается для того, чтобы прутья не мешали, а гибкие углы могли свободно контролировать уже вкрученные сваи. (

Технология вкручивания винтовых свай вручную

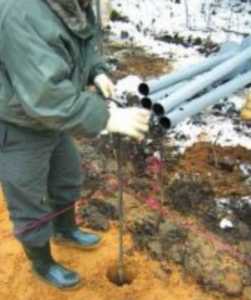

Бурение лунок

Бурить лунки для свай лучше хорошим качественным буром, который сможет пройти любую землю и препятствия на пути в виде камней. Диаметр лунки должен быть чуть меньше размера самой сваи, это позволит направить её в нужном направлении и задать нужную траекторию. Глубину лучше делать чуть меньше, чем длина сваи. При закручивании в землю у сваи должны быть направляющие, без них она будет тяжело заходить или постоянно отклоняться в стороны. Хотя можно обойтись и без них – тогда работать будет намного тяжелее. Лунки должна быть по центру каждого угла, таким образом, чтобы после вхождения сваи она хорошо вписывалась в угол. Она не должна отходить от шпагата либо каким-то образом уклонятся от него.(

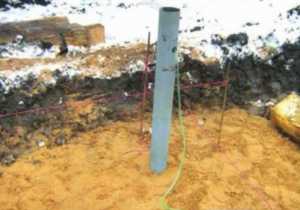

После бурения устанавливаются сваи во все четыре угла.

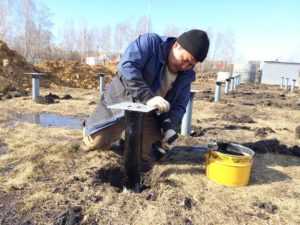

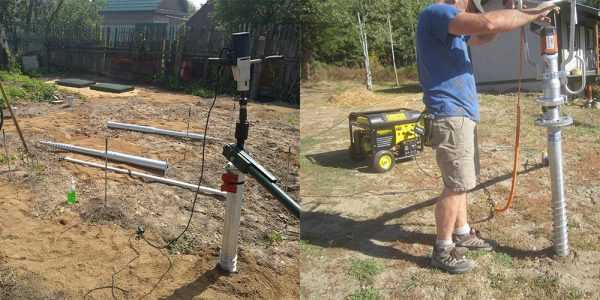

Завинчивание сваи

После установки сваи в угол необходимо рядом прикрепить строительный магнитный уровень. С самого начала рычаги могут не потребоваться, так как много усилий  не нужно. После этого начинаем процесс завинчивания и внимательно наблюдаем за тем, чтобы не было отклонения в сторону(см. видео в конце статьи). В течение длительно процесса продвижения вглубь она может сместиться, потому следует стараться обязательно формировать ее четко по углу. О том, как выровнять уже закрученную в землю сваю поговорим позже.  А тем временем сваи закручиваются в 4 угла. Когда появляется более сильное сопротивление – то для эффективной работы закручиваются рычаги. Крутить необходимо с равномерным распределением силы, в  противном случае свая еще больше сместиться в сторону. В процессе, как минимум должны участвовать 3 человека, самостоятельно сделать эту работу можете не пытаться. Пока двое закручивают, один должен наблюдать за вертикальным уровнем, чтобы сразу вносить определенные коррективы. Этот нюанс хорошо виден на видеоролике.

При хорошем грунте, все четыре сваи следует выставить по гидроуровню. Это дает возможность контролировать все натянутые линии. После того, как были завинчены все сваи, следует снять разметку и натянуть шпагат на сами сваи, ведь веревки нужны, чтобы поставить другие сваи. В том случае, если первые трубы расположились на разной высоте, то следует с помощью шпагата задать нужную высоту и уже  в дальнейшем ориентироваться на него.(См. рис.4

Специально разработанная методика по вкручиванию свай немного увеличивает время работ своими руками, но при этом позволяет контролировать все смещение свай в разные стороны. Но при этом не стоит рассчитывать и на идеальную работу – этого никогда не будет. Всегда будут появляться моменты, когда будет тяжело справиться с точностью позиционирования сваи.

Технология выравнивания

Без правильного направления свая сама никогда не пойдет  в землю ровно и четко, её непременно необходимо направлять. Как только мы начали аккуратно её закручивать – она постепенно начинает смещаться в силу своего особенного винтового устройства.

При этом подровнять её не составит никакого труда – это быстро и легко. Технология выравнивания в следующем:  верх сваи сильно  наклоняется в сторону смещения. Выравнивание происходит при участии нескольких человек, два закручивают, а один сильно наклоняет «непослушную» сваю.(См. рис.5).

Различные препятствия

В каждом конкретном случае ситуация рассматривается индивидуально, не существует единого решения для всех проблем. Что же можно сделать, если свая не проходит дальше вглубь? Попробовать пройти место буром, это помогает преодолеть трудный участок. Можно использовать винтовую сваю, со скрежетом и усилиями людей, препятствие останется позади, главное не допустить, чтобы погнулись лопасти. Второй вариант – попробовать вынуть препятствие самостоятельно, но если камень большой, то вряд ли получится это сделать.  Случаются такие моменты, когда угловая свая из-за препятствия не дошла до нужной глубины – можно оставить ее в том же положении. Хотя, несмотря на всю глубину ее нахождения, и после вкрученных остальных свай, на ней одной не стоит зацикливаться.

Еще остается самый легкий вариант – изменить фундамент, сместив его в сторону. Он подойдет лишь в самом начале, когда вы только начали бурить и уже столкнулись с неприятностями. Такая работа принесет только разочарование и сразу не удастся получить нужный вариант. Когда же вам удалось успешно вставить все четыре угловые сваи, то разобраться со всеми остальными не составит труда.  Потому очень важно закручивать угловые сваи первыми.

Неприятности могут быть и с глиняными породами, когда свая вкручивается только немного и останавливается. Этот вариант довольно распространенный в той местности, где глина начинается сразу же после плодородной почвы. Конечно, можно попробовать пробурить, но из практики строители говорят, что с твердым слоем практически невозможно бороться.

Решить ситуацию можно такими способами:

если свая  зашла меньше метра, то строение рухнет или, в крайнем случае, съедет в сторону. Если удастся загнать сваю больше чем на метр, но при этом она не пройдет уровень промерзания, то ее можно обрезать и тогда строить дом, он будет стоять, только со временем все же дому потребуется другой фундамент, а это грозит разрушению здания. Стоит ли такой фундамент создавать?

Бетонирование основания

Если все сваи вкручены правильно, имеют одинаковый уровень, то бетонировать основание вовсе не обязательно, они выдержат любой деревянный дом. Но вот каменное строение они в любом случае не выдержат, даже с бетонированием. Так что, при свайном фундаменте  не стоит тратить деньги на бетон – это лишнее.

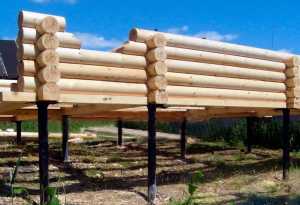

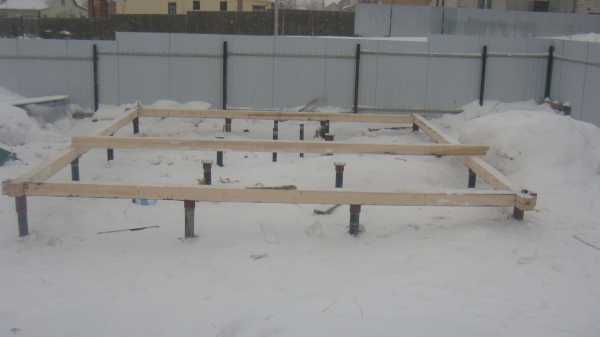

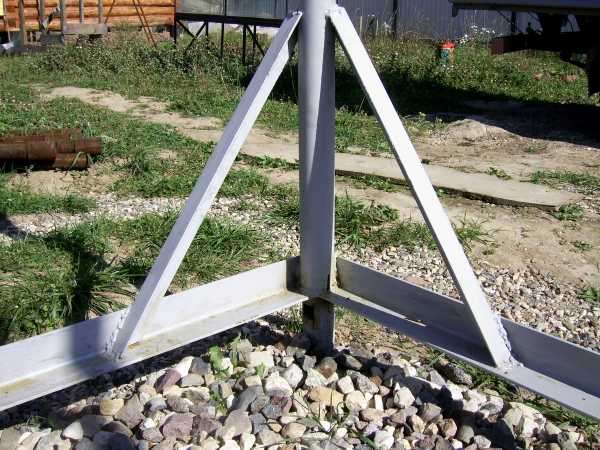

Обвязка фундамента

Её лучше всего делать с применением брусьев, многослойной доски. Давайте зададимся вопросом, а стоит ли это делать? Если дом деревянный, то у него есть своя обвязка, которую можно успешно выложить на оголовники. Потому перед осуществлением подобных действий необходимо хорошо подумать, ведь это обходится довольно дорого, по сравнению с расходами на бетон.

Выводы

Использование винтовых свай в строительстве домов – это современная, довольно популярная и продуманная технология строительства. Она уже находится на стадии своего усовершенствования, давно прошла тот путь раннего развития и становления. Её активно применяют в строительстве. Такой вид фундамента позволяет сэкономить массу денег и его стоимость в несколько раз ниже монолитной или ленточной плиты. А также такой фундамент отличается своей практичностью.

Чтобы легко и быстро установить фундамент на сваях своими руками недостаточно иметь теоретические знания, необходим большой практический опыт, потому лучше доверить данное дело профессионалам.  А как уже контролировать весь процесс – мы вам рассказали.

Установка винтовых свай своим руками. Видео.

micomrus.ru

Ошибки при установке винтовых свай

Одним из преимуществ фундамента на винтовых сваях является  относительная простота его закладки. При выполнении всех работ согласно установленным правилам, сооружение свайно-винтового фундамента, действительно, под силу любому умельцу. Однако даже бригады, специализирующиеся на установке свай, иной раз допускают критические ошибки, пагубно влияющие на устойчивость и долговечность фундамента.

1. Основные требования к монтажу винтовых свай

Устойчивость и долговечность фундамента на винтовых сваях определяется в основном

• Качеством самих винтовых свай
• Точным расчетом фундамента
• Правильным монтажом свай

Если выбор свай и расчет их расположения под фундамент производится до начала работы, и всегда есть время уточнить многие детали, то процесс монтажа, как правило, скоротечен, и именно здесь нужно строго следить за неукоснительным выполнением всех рекомендаций по установке свай, а именно:

• Строгая вертикальность
• Достаточная глубина погружения
• Вывод окончательной плоскости фундамента
• Бетонирование свай
• Антикоррозионная обработка внешней части сваи, выступающей над землей
• Правильная приварка оголовков

Соблюдение всех этих положений обеспечит полное соответствие фундамента всем нормам. В реальности же в процессе монтажа могут появиться ошибки, которые следует избегать.

2. Контроль вертикальности установки свай

Любые расчеты фундамента предусматривают то, что винтовая свая установлена строго вертикально. Именно в этом случае она имеет максимальную расчетную несущую способности и максимальную жесткость. Предельное отклонение от вертикали не должно составлять более 2 градусов. В противном случае фундамент не прослужит достаточно долго и эффективно.

Контроль вертикальности свай осуществляется с использованием, как правило, двух строительных уровней на магнитах, которые крепятся к трубе. Если заворачивание производится вручную, то нужно как минимум три человека, один из которых постоянно следит за уровнем. Если используется сваебур, следует вкручивать сваю очень тщательно, не используя предельные обороты. Пусть работа пойдет медленнее, но сваи будут установлены вертикально.

Основной ошибкой, которая следует из-за слишком быстрого вворачивания сваи является отклонение ее от вертикали. Это не фатальная ошибка, но оставлять сваю в таком положении нельзя.

Фатальной ошибкой будет выворачивание сваи обратно и повторное завинчивание.  Казалось бы, свая будет теперь установлена вертикально, это действительно так. Но в этом случае существенно изменится ее несущая способность.

Дело в том, что при ввинчивании сваи, ее лопасть уплотняет грунт, что и способствует достижению ее расчетной несущей способности. Если же свая будет хоть немного выкручена, грунт разрыхляется, и повторное погружение уже не сможет уплотнить его в достаточной мере, даже если окончательная глубина будет достаточной.

Таким образом, любое выкручивание сваи и повторное погружение ослабляет несущую способность всего фундамента.

Если вертикальность нарушена рекомендуется либо установить дополнительную сваю, либо, что экономичнее, вывернуть сваю полностью и вкрутить рядом.

3. Заворачивание свай и плотность грунта

Процесс заворачивания свай предусматривает их надежное закрепление в грунте. Основные силы, действующие на сваи, это сила упругости грунта, действующая на внешние стенки трубы, и действующая на плоскость лопасти.

В связи с этим погружение сваи в грунт достигает максимальных результатов, если грунт находится в исходном состоянии. Разрыхлять грунт перед ввинчиванием сваи ни в коем случае нельзя. Максимум – это создавать приямки – небольшие углубления, для более точного и легкого вхождения сваи в землю, при этом глубина их должна быть не слишком велика – 30-40 см.

Существенной ошибкой считается ввинчивание свай в заранее пробуренные отверстия в грунте.  Завинчивание свай в такие заранее приготовленные отверстия существенно снижает несущую способность всего фундамента, хотя и облегчает процесс монтажа.

4. Ошибки при выведении плоскости фундамента

Как правило, плоскость фундамента под обвязку выполнятся обрезкой свай на одинаковую высоту относительно горизонта. Очевидно, что такой способ предусматривает излишний расход материала – часть трубы идет в отходы. Зачастую у застройщика возникает соблазн каким-то образом избежать лишних расходов – за счет того, что сваи при неровном ландшафте будут завинчены на разную глубину.

Это существенная ошибка.

Дело в том, что расчет фундамента предусматривает достижения лопастей винтовых свай определенной глубины. Именно на расчетной глубине грунт достаточно уплотнен, и несущая способность сваи максимальна. Так, считается, что погружение свай должно быть в среднем не менее 1,5-2,5 метров, в зависимости от характеристик самого грунта. Особенно это касается фундаментов под массивные сооружения.

Если часть свай будет завернута недостаточно глубоко, то общая устойчивость фундамента окажется ниже расчетной.

Второй ошибкой при выведении высоты свай на один уровень является их неправильная обрезка. С целью сомнительной экономии строители иногда позволяют себе не срезать участки с монтажными отверстиями. Это грубая ошибка. Наличие отверстий в теле трубы существенно понижает ее жесткость, а, соответственно, и несущую способность.

5. Роль бетонирования свай и ее недооценка

Финишное бетонирование тела сваи играет существенную роль, так как обеспечивает

1. Расчетную жесткость трубы на изгиб
2. Внутреннюю защиту тела трубы от коррозии

Иногда при установке свай собственными силами застройщик игнорирует этот этап. Грешат этим и недобросовестные бригады – ведь процесс бетонирования отнимает значительное время. Зачастую используется некачественный или несоответствующий нормам бетон, либо заливка производится небрежно, не до края трубы и т.д.

В результате труба не имеет достаточную жесткость, особенно если используются трубы со стенкой до 4 мм. Кроме того, она достаточно быстро ржавеет изнутри, что существенно понижает долговечность фундамента.

6. Необходимость антикоррозионной обработки выступающих частей свай

Как показывает опыт, именно часть сваи, выступающая над землей, особенно в месте соприкосновения с грунтом, подвергается интенсивному воздействию внешних неблагоприятных факторов. Здесь развиваются интенсивные очаги коррозии. Чтобы избежать их, свая должна быть обязательно покрыта дополнительным слоем антикоррозионного материала – рекомендуется использовать мастику.

Поскольку это процесс тоже занимает время, а также связан с неудобствами из-за повышенной трудоемкости, зачастую строители опускают его. Это грубое нарушение, которое приведет к существенному уменьшению срока службы фундамента.

7. Неправильная установка оголовков

Отметим еще одну важную составляющую правильного монтажа фундамента на винтовых сваях. Это установка оголовков, необходимых для создания ровной площадки под обвязку фундамента.

Ошибки, возникающие при установке оголовков:

• Выбор оголовков существенно большего диаметра, чем труба сваи
• Некачественная приварка оголовков к телу трубы
• Перекос оголовков

Любое нарушение расположения оголовков вызовет ненужные напряжения на обвязку, что скажется в дальнейшем, и срок службы фундамента уменьшится.

8. Выводы

Мы перечислили основные ошибки, которые могут даже фатально сказаться на установке свайно-винтового фундамента. Избежать их можно, строго соблюдая инструкции по установке свай. В случае достаточно сложных фундаментов работу лучше доверить профессионалам, поскольку в процессе работы могут возникнуть различные ситуации, с которыми может не справиться любитель, а в дальнейшем это скажется на качестве всего строительства.

k-dom74.ru

Необходимая глубина вкручивания винтовых свай

Глубина вкручивания свай

Применение свайного типа фундамента стало очень популярным. С практической точки зрения данная технология позволяет получать высокую экономическую выгоду при достаточной прочности и долговечности конструкции. Одним из вариантов свайного основания является винтовой, при котором опоры вкручиваются в грунт на заданную глубину. Процесс строительства такого основания занимает минимум времени, но требует большого внимания к множеству деталей. Один из таких моментов — на какую глубину вкручивать винтовые сваи?

Практически невозможно дать однозначный ответ на такой вопрос. Конкретной универсальной цифры просто не существует – для каждого проекта она определяется индивидуально. На показатель влияет большое количество параметров, главным из которых является грунт и его характеристики.

Для каких грунтов пригоден фундамент на винтовых сваях

Для строительства свайного основания обязательно проведение инженерно-геологических изысканий. Они должны проводится для любого строительства, но в случае установки опор особенно важны. Путем извлечения кернов грунта и последующего анализа их в лабораторных условиях получается набор данных, которые важны для последующей разработки проекта.

Геологи могут дать точную информацию о глубине залегания грунтовых вод, а также характеристики этих вод – это важно для оценки негативного воздействия химических элементов на опоры.

Какие грунты подходят для винтовых свай

Свайное основание подходит для любого типа грунтов, что делает их «лидером» в сравнении с ленточными и монолитными аналогами. Строительство винтовых опор позволяет выйти на любую глубину, на которой, по данным геологических работ, залегает слой грунта, имеющий необходимую несущую способность.

При разработке проекта оценивается экономическая составляющая реализации строительства, которая определяет переход к производству работ.

Конечное решение на какую глубину закручивать винтовые сваи определяет архитектор проекта, который должен располагать детальной картиной подстилающих грунтов и характеристиками будущего строения.

Винтовые сваи и необходимая глубина их погружения

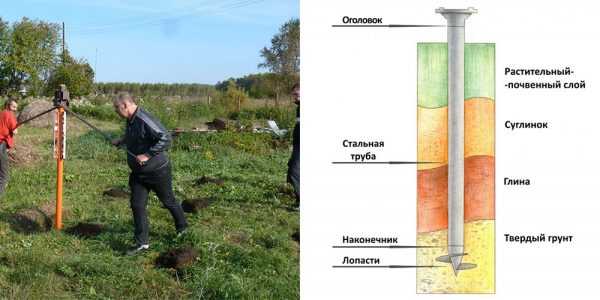

В общем виде, винтовая свая представляет собой стальную трубу определенной длины, которая имеет заостренный наконечник и приваренный на протяжении трубы спиралевидный участок. Последний предназначен для перемещения грунта на поверхность и служит основой для ввинчивания конструкции. Характеристики лопастей играют важную роль для вкручивания опор.

Винтовые конструкции отличаются большим разнообразием и могут применяться для любых типов грунтов. Их можно монтировать как вручную, так и с привлечением специальной техники.

Погружение выполняет плавно и начинается со снятия (или прохождения) растительного горизонта. Глубина вкручивания винтовых свай устанавливается с небольшим запасом прочности для обеспечения достаточной несущей способности. Минимальная глубина погружения сваи должна соответствовать глубине промерзания почвы в зоне строительства фундамента. Соответствующий показатель можно взять в СНиП 23-01-99. Например, в южных регионах (Белгород, Воронеж) глубина промерзания составляет примерно 1 м, в то время, как в северных может быть более 2,4 м. Следует помнить, что глубина промерзания песчаников выше, чем у глинистых почв.

Основное правило строительства свайного основания: чем глубже ввинчена свая, тем надежнее фундамент.

Диапазон параметров винтовых свай может различаться в широких пределах. При выборе ствола для строительства фундамента для дома, обычно выбирают сваю диаметром от 57 до 325 мм. При этом, толщина стенки обычно составляет от 2 до 5 мм. Длина опоры варьируется от 1,5 до 12 м. винтовые сваи выдерживают высокие нагрузки на сжатие, а также показывают хорошие значения при напряжении на выдергивание. Для строительства основания опоры более чем выгодны.

Винтовые конструкции

Преимуществами свай в виде винта выделяются следующие:

• Прохождение слабых грунтов и выход на слои достаточной прочности – универсальность строительства в любых условиях.
• Возможность повторного использования опор, что выгодно при строительстве временных сооружений.
• Сохранение почвы и растительности при производстве работ по вкручиванию вручную, без привлечения техники.
• Минимальный шум при выполнении работ.
• Высокая скорость возведения.
• Высокая прочность материала и созданной конструкции.

Экономическая выгода при высокой прочности служат главными причинами использования винтовых свай. Кроме того, в отдельных ситуациях такая технология единственная из доступных.

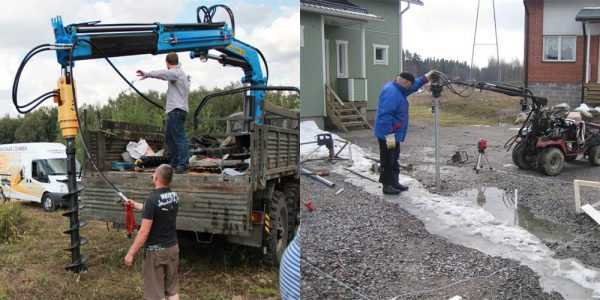

Завинчивание свай

После того, как Вы определились для каких грунтов подходят винтовые сваи и выгодно ли их применение для конкретного участка, следует переходить непосредственно к строительству. Строгое следование правилам монтажа свай приводит к достижению желаемого результата.

После проведения детальных расчетов и определения параметров сваи следует выполнить пробное вкручивание. Эта процедура важна для определения соответствия расчетов реальности и подбора оптимальной техники. Также оценивается степень, с которой подходит применяемая свая для определенного объекта. Устанавливается глубина промерзания и особенности прохождения грунта.

Завинчивание начинается с определения точек установки, которые выносятся в натуру по проекту с помощью рулетки, а в сложных конструкциях с привлечением геодезической службы.

Постепенно ввинчиваются все опоры. Монтаж осуществляется до выхода на определенную глубину. Это важно для обеспечения расчетной прочности конструкции.

По завершению монтажа и выходу всех свай на установленную отметку, выполняется обвязка основания для соединения опор в единый проект.

Винтовые сваи гарантируют долгосрочность эксплуатации здания. Простота конструкции, скорость возведения и гибкость в плане решения нестандартных задач определяют распространенность свай для разнотипных проектов.

stroykarecept.ru

Памятка заказчику | Порядок монтажа свайно-винтового фундамента

Уважаемые потенциальные заказчики свайно-винтовых фундаментов.

Пожалуйста, внимательно ознакомтесь с настоящей памяткой, это позволит вам составить более точное представление о свайно-винтовых фундаментах, об области их применения и возможных ограничениях при их строительстве.

Памятка составлена на основе обобщения большого опыта реального строительства фундаментов, в ней рассмотрены наиболее часто встречающиеся сложные случаи, возможные затруднения и особенности, которые необходимо учитывать, чтобы правильно установить свайно-винтовой фундамент.

Вводная часть.

Проект фундамента. Составление свайного поля.

1. Любое строительство начинается с проекта. Строительство свайно-винтового фундамента также не исключение. Прежде чем вы оформите заказ на строительство фундамента, постарайтесь его для начала нарисовать на бумаге. При этом надо придерживаться несложной процедуры. Возьмите план первого этажа вашего будущего здания. Если вы пользуетесь готовым проектом, то планы этажей в нем присутствуют обязательно. Если же вы планируете дом самостоятельно, то просто нарисуйте на листе бумаги горизонтальный разрез первого этажа. У вас получится что-то вроде такого рисунка:

Теперь прямо на этом рисунке пририсовывайте точки установки винтовых свай. Сначала устанавливайте сваи в углах здания, потом в местах пересечения несущих стен. Если после этого у вас образовались пролеты длиной 3 или более метра, очень желательно их также разделить промежуточными сваями таким образом, чтобы интервал между соседними сваями составлял примерно 2 метра. В итоге у вас получится примерно такой план свайного поля:

В местах концентрации большой нагрузки возможно придется сваи ставить и более часто. Если в доме планируется кирпичная печь, запроектируйте под нее отдельные сваи. Возможно, вам понадобятся дополнительные винтовые сваи под крыльцо, веранду, навес или половые лаги.

Раздел 1.

Подготовка стройплощадки

1.1. В некоторых случаях от заказчика требуется предварительная подготовка стройплощадки до приезда бригады монтажников винтовых свай. Пожалуйста, заранее позаботитесь об уборке с площадки посторонних предметов, стройматериалов, мусора, старых подлежащих сносу строений.

Однако в зимнее время снег с площадки убирать не надо! Это позволит предотвратить глубокое промерзание грунта. В крайнем случае снег можно убрать утром в день монтажа, но не ранее.

Наличие на участке незасыпанных котлованов и траншей, густо растущих крупных деревьев, асфальтовое и(или) бетонное покрытие сделают монтаж невозможным.

В зимнее время из-за короткого светового дня очень желательно предусмотреть освещение площадки в вечернее время.

1.2. Наличие коммуникаций

Для успешного монтажа фундамента понадобятся нескольно необходимых условий

• Подъезд. Наша компания не использует автотехнику более тяжелую, чем автомобили типа «Газель». Требования к дороге — возможность проезда для автомобиля повышенной проходимости. Заезд собственно на стройплощадку необязателен, достаточно парковки у участка. В зимнее время, если вы давно не бывали на своем участке, выясните заранее не замело ли снегом дорогу до вашего участка, в случае необходимости позаботитесь о ее расчистке.
• Электричество. Потребуется электричество 220 В, до 2-х киловатт мощности. Электророзетка должна быть расположена не дальше 100 метров от стройплощадки, если разъем расположен дальше, то приготовьте удлинитель. Если же электричества нет вообще, то надо предупредить об этом нас при формировании заявки, и тогда бригада монтажников привезет с собой электрогенератор.
• Вода. Вода нужна хотя бы технического качества, понадобится для приготовления цементно-песчаной смеси, используемой для бетонирования свай. Если источника воды нет на участке или поблизости от участка, предупредите нас об этом.

Раздел 2.

Возможные препятствия при монтаже винтовых свай.

Идеальным случаем строительства свайно-винтового фундамента можно признать, когда монтаж ведется на голом ровном земельном участке без зданий, заборов и деревьев, а грунт на стройплощадке однородный и не имеет включений из камней, крупный корней, закопанного строительного мусора и т.п. Однако в жизни так бывает далеко не всегда. Рассмотрим разные случаи препятствий для монтажа.

2.1. Близкое расположение от точки установки винтовой сваи забора, стены, дерева, столба. Если препятствие расположено ближе 3-х метров, но дальше 30-ти сантиметров, то это обстоятельство несколько замедляет монтаж сваи, но только в том случае если монтаж винтовой сваи ведется вручную. Однако монтажные бригады нашей компании используют мобильные механизированные установки для закручивания винтовых свай, поэтому никаких сложностей с установкой свай вблизи препятствий не возникнет.

2.2. Очень близкое расположение препятствия.

Сваю невозможно закрутить ближе чем 30 см от существующей стены или забора. При разработке проекта фундамента это обстоятельство надо учитывать.

2.3. Пни и деревья.

Если точка установки винтовой сваи приходится точно на большое дерево или невыкорчеванный пень, то сваю закрутить в этой точке невозможно. Возможные пути устранения препятствия: заранее срубить дерево и выкорчевать пень, или же перенести точку установки сваи несколько в сторону.

2.4. Препятствия естественного происхождения.

Иногда в процессе закручивания сваи оказывается, что в глубине грунта залегают включения камней. Камни мелкой фракции, до 5 см в размере, для винтовых свай не оказывают отрицательного влияния. Крупные камни, попавшие точно на пути сваи, делают дальнейшее закручивание невозможным. Камни средней крупности, 5-10 см в размере, как правило, хоть и не препятствуют дальнейшему закручиванию сваи, но вызывают смещение острия сваи в сторону, что в свою очередь вызывает некоторое отклонение оси сваи от вертикали.

Методы устранения препятствия:

Если крупный камень попался на пути сваи, когда она достигла глубины 1,5 метра или более (т.е. ниже глубины промерзания грунта), то можно сваю дальше и не закручивать и оставить как есть, тем более что камень лежащий под сваей будет ей «помогать» нести нагрузку и распределит ее по толще грунта. Этот метод особенно применим, если в глубине грунта не единичные камни, а сплошной каменный пояс, например как на этом фото.

Если же вам не нравится такое расположение сваи, то придется сваю выкрутить обратно, в месте ее установки раскопать лопатой яму, выбросить камни и продолжить закручивание сваи. Вынутый из ямы грунт засыпается обратно и утрамбовывается вокруг сваи.

Камни средней крупности могут привести к некоторой неточности в установке свай, тут придется выбирать: или некоторый наклон сваи и точная установка верхушки, или строгая вертикальность но некоторый увод в сторону верхушки.

2.5. Препятствия искусственного происхождения.

Иногда на поверхности земли лежат, а чаще при закручивании сваи обнаруживается, что в толще грунта залегают бетонные плиты или блоки, остатки старых фундаментов, крупный строительный мусор. В таких условиях установка сваи становится невозможной, фундамент будет сделан бригадой за исключением тех свай, которые попадают на указанные препятствия, стоимость фундамента будет перерасчитана пропорционально количеству неустановленных свай и в зависимости от того, оставляет заказчик себе неустановленные сваи или возвращает их обратно.

2.6. Неадекватные соседи (председатель кооператива, охрана), препятствующие проезду техники или проведению шумных работ – предупредите нас об этом заранее, будем думать, как поступить, вместе.

Раздел 3.

Антикоррозионое покрытие и его поведение при закручивании сваи.

3.1. Антикоррозионое покрытие, нанесенное на поверхность винтовой сваи, в той или иной степени стирается при закручивании сваи в грунт. Очень важно правильно подобрать вид покрытия для того чтобы минимизировать этой отрицательный эффект. Наша компания предлагает множество видов антикоррозионого покрытия, все они описаны в соответствующих разделах нашего сайта.

3.2. Явления, происходящие примерно одинаково во всех видах грунтов.

Вне зависимости от типа грунта, при закручивании в него сваи покрытие стирается на острие сваи, а также на передних режущих кромках лопасти сваи. Однако эти части сваи в конечном итоге окажутся глубоко в толще грунта, много ниже поверхности земли. Известно, что для протекания коррозии металла требуется одновременное наличие двух коррозирующих факторов – воды и кислорода воздуха. Вода в глубине грунта есть, а вот доступа свободного кислорода практически нет. Вследствие этого коррозия в глубине грунта сильно затруднена, и опасаться ее не следует. Одновременно надо наиболее надежно защищать от коррозии ту часть сваи, которая расположена на границе земли и воздуха, а также в верхнем приземном слое. Именно здесь на незащищенном металле коррозия идет наиболее активно.

3.3. Антикоррозионое покрытие свай для временных строений

При строительстве фундаментов для временных строений (бытовки, настилы) проблема коррозионого старения фундамента остро не стоит, и можно использовать покрытие типа грунтовки по металлу.

3.4. Антикоррозионное покрытие свай для малоответственных сооружений.

При строительстве простых и малоответственных сооружения, например беседок, заборов, навесов, можно использовать простые однослойные виды антикорозионых покрытий – холодное цинкование, покрытие битумной мастикой.

3.5. Антикоррозионое покрытие для свай, устанавливаемых в слабоабразивном грунте.

Если на вашем участке грунт слабоабразивный, например пластичная влажная глина, торф, но вы строите долговременное ответственное сооружение, вам следует выбрать как минимум комбинированное двойное покрытие, состоящее из слоя холодной оцинковки, поверх которого будет нанесен слой битумной мастики. Такое сочетание двух различных видов антикора прекрасно защитит ваш фундамент на долгте годы. Пластичная влажная глина практически не повреждает боковую поверхность ствола сваи при закручивании.

3.6. Антикоррозионое покрытие для свай, устанавливаемых в абразивном грунте.

Наибольшую сложность представляет антикоррозионая защита винтовых свай при их применении на абразивных грунтах – супесях, песках и грунтах с мелкими камнями, искусственные насыпные грунты с включением щебня.

Эти виды грунтов сильно повреждают мягкие виды антикоррозионых покрытий. Поэтому требуется своеобразная «защита защиты» винтовой сваи. Вам следует выбрать один из видов покрытия, включающего в себя одевание поверх слоя антикора термоусаживаемой пленки (трубки). Эта полимерная прочная пленка обтягивает сваю очень плотно, имеет высокую прочность и защищает собою нижележащие слои антикоррозионого покрытия от истирания при закрутке.

Раздел 4.

Установка винтовых свай

4.1. Допуски и точность установки винтовых свай.

Надо иметь в виду, что сам способ установки винтовых свай, а именно закручивание, предполагает, при всей тщательности проведения работ, некоторую небольшую неточность установки. В отличие от закапывания или заливки бетоном, где строители сначала выставляют сваю с высокой точностью, а потом закапывают или заливают ее, винтовые сваи закручиваются в грунт постепенно. И даже если точка входа в грунт была выставлена абсолютно точно, свая, проходя сквозь слои грунта, претерпевает некоторые смещения, например из-за некоторой неоднородности грунта, присутствующих в нем твердых включений и т.д. Особенно сильно этот эффект сказывается при попадании сваи на камни или крупные корни.

После закручивания всех свай в грунт верхний урез всех свай выставляется по лазерному или гидроуровню, как путем закручивания свай, так и в случае необходимости, путем отрезания верхних концов свай.

4.2. Крутящий момент при закручивании сваи.

В некоторых видах грунтов, чаще всего в крупнопесчаных, возможен такой эффект как застопоривание сваи. Если свая в процессе ее закручивания в грунт достигла настолько плотного слоя грунта, что несмотря на все прилагаемые усилия, не может больше вкручиваться, то дальнейшее ее закручивание прекращается. Глубину закручивания винтовой сваи в таких случаях можно несколько увеличить путем предварительного пробуривания направляющей скважины малого диаметра с последующим закручиванием винтовой сваи в эту скважину. Такую ситуацию не надо драматизировать, более того, она должна рассматриваться как благоприятная. Стопор сваи означает, что свая достигла грунта, обладающего очень высокой несущей способностью, и фундамент на таком грунте получится очень надежным. Важно только убедиться в том, что свая застопорилась при достижении ее лопастью глубины не меньше глубины промерзания, а именно 1,5 метра.

Верхние концы застопорившихся свай выравниваются путем урезания.

4.3. Проушины винтовых свай.

У каждой винтовой сваи на верхнем конце есть специальная проушина, за которую она вкручивается в грунт. Заказчик должен сам для себя решить, нужно ли ему после вкручивания свай в грунт оставить эти проушины на сваях или же срезать их. Проушины как правило не срезаются в том случае, если сваи были вкручены в пластичный грунт (например водонасыщенная глина). В этом случае сваю лучше закрутить на всю ее длину, и лишние 15 сантиметров ее ствола будут очень кстати. В случае оставления проушин сваи будут выравнены по уровню путем вкручивания. Оголовок винтовой сваи, будучи на нее одетым, полностью закрывает собою отверстия проушин и придает верхней части винтовой сваи дополнительную прочность. Если во время закручивания проушина сильно деформировалась, ее безусловно надо будет срезать, тем более что деформация проушины означает что при закручивании сваи на нее воздействовал огромный крутящий момент, что в свою очередь означает хорошую несущую способность грунта. При застопоривании свай выравнивание осуществляется только срезанием проушин.

4.4. Бетонирование сваи изнутри.

Все смонтированные сваи подлежат обязательному бетонированию. Даже если вы не заказали бетонирование свай в нашей компании, не забудьте это сделать самостоятельно. Бетонирование производится путем заливания внутрь полости сваи пескоцементного или пескоцементногравийного  раствора. В зимнее время при отрицательных температурах производится добавка в раствор антиморозных присадок.

Бетонирование сваи снаружи нельзя делать ни в коем случае.

Бетонирование сваи позволяет запломбировать ее внутреннюю полость, а это исключает коррозию сваи изнутри. Кроме того, небетонированная свая со временем может заполниться водой, а с наступлением зимы вода замерзнет и разорвет сваю изнутри.

Раздел 5.

Монтаж свайного фундамента

5.1. Горизонтальная обвязка смонтированных винтовых свай является важной технологической процедурой, позволяющей собрать все сваи в единое целое, при этом значительно повышаются устойчивость и прочность фундамента.

5.2. В случае, если планируется деревянное строительство из пиломатериалов (бревно, брус, щитовой дом, каркасный дом), то роль обвязки будет играть нижний обвязочный венец дома, который кладется сразу на оголовки винтовых свай, и притягивается к ним при помощи специальных больших шурупов-глухарей. Никакой другой обвязки, в том числе металлической, не требуется.

5.3. Устройство забирки, цоколя.

 Дом, построенный на фундаменте из винтовых свай, выглядит довольно нетрадиционно, он как будто парит в воздухе на некоторой высоте от земли. Происходит это из-за отсутствия привычного нашему взгляду цоколя под домом.

Однако построенный дом легко «приземлить». Для устройства цоколя вокруг свайно-винтового фундамента можно использовать фасадные панели. Предложение фасадных панелей на рынке строительных материалов чрезвычайно велико. Спектр предложения простирается от простых асбестоцементных плит (попросту плоского шифера) до пластиковых или керамических панелей, имитирующих натуральный камень или кирпичную кладку. Для крепления фасадных плит понадобится легкий металлический несущий каркас, который в свою очередь крепится непосредственно к надземной части винтовых свай. При необходимости устройства утепленного цоколя, фасадные плиты утепляются с внутренней стороны с применением долговечного утеплителя- плит из минеральной ваты.

Раздел 6

Особенности монтажа

6.1. Монтаж фундамента зимой.

В отличии от других видов фундамента, свайно-винтовой фундамент можно построить даже зимой.

Пожалуйста, не убирайте снег со строительной площадки заранее, его можно убрать только в день монтажа или не убирайте вовсе. Это позволит исключить глубокое промерзание грунта.

Проследите пожалуйста за тем, чтобы дорога до вашего участка была проходима хотя бы на автомобиле повышенной проходимости.

Из-за того что световой день зимой очень короток, желательно организовать освещение площадки в вечернее время.

6.2. Строительство фундамента на воде.

Установка винтовых свай в воду- например для установки мостов, причалов, сходен, производится в зимнее время года со льда.

6.3. Строительство фундамента на склоне.

Строительство на крутом склоне возможно, однако выбирайте пожалуйста такое время года, когда склон не будет скользким.

www.vintsvai.ru
