Оголовки на столбы забора своими руками

Сейчас в строительстве частного сектора широко применяются колпаки на кирпичные столбы для забора. Такой колпак, зонт или оголовок смотрится красиво вписываясь в дизайн дома и хорош тем, что защитит столб от различного вида погодных условий. Чтобы такой столб был вечным и не разрушался. В данной статье рассмотрим как можно самому своими руками сделать без посторонней помощи и лишних затрат.

Делаем выкройку или шаблон сами

На скриншотах ниже показан шаблон который сделан по заданному размеру.

Следующим рисунком расчертим размер. Зададим произвольные размеры например зонт 300 х 300 и высотой в 160 мм. Высотой считается низ колпака и центр верхушки.

Нарисуем прямоугольный треугольник высотой 160 мм с нижнем основанием 200 мм. Почему так, потому — что размер квадратного столба на который оденут колпак или зонт 300 х 300 мм. На кирпичный столб одевается юбка, низ колпака к которому прикрепляется колпак. Значит добавляем с каждой стороны по 50 мм и получаем 400 мм.

Теперь нам надо найти правильность уклона . На рисунке А показано какая выходит длина. Длина получилась 256 мм.

Далее 256 мм переносим в высоту нового треугольника как показано на рисунке Б. От верхнего центра расчертим такой треугольник и вырезаем его.

Рисунок В показывает нам обвести получившийся треугольник четыре раза вокруг него. Добавить по 10 мм на загибы во внутрь зонта, колпака или оголовка. Делается это для жесткости, чтобы изделие не прогибалось, а также убирает не ровные следы резки металла ножницами и ваши руки от порезов.

Самое главное помечено оранжевым цветом. К шаблону перед вырезкой надо начертить место для загиба как нарисовано на рисунке. Ширину возьмите от 30 — 40 мм. Загиб нужен при соединении между собой изделия в единое целое. Ниже на скриншотах увидите правильное соединение детали.

Конечно, специального станка листогиба у вас не будет, проявите смекалку как загнуть изделие правильно. Можно уголок подложить под ногу, своим весом придавить деталь. По разметкам произведете загибы, также возможно загнуть на уголке.

Приготовим юбку у зонта (низ детали)

Дальше будет делать юбку. Она будет крепиться снизу. Фиксируется вокруг столба удерживая зонт, оголовок

или колпак.

На рис. А показано общая длина 1250 мм и высота (ширина) 120 мм. Красным цветом с боков по 10 мм показано как расчертить замки. Еще в припуск 300 мм на каждую сторону добавили по 5 мм. Чтобы юбка немного была по свободней. Пускай будет лучше с небольшим зазором чем в натяг, потом увидите разницу при монтаже.

На рис. Б проводим вдоль две линии: одна в 30 мм, другая 10 мм. Когда все расчертите на шаблоне как указано на рисунке Б можно приступать к дальнейшим действиям. Где указано 10 мм такой отрезок загибаем внутрь и проколачиваем киянкой (молотком). Далее загибаем примерно 70º под уклоном во внутрь детали. Замки делаем следующим образом возьмите плоскогубцы или загибайте на уголке постукиванием киянки. У вас должно получится так, где указано на рисунке ниже, в виде фальцевого шва.

Сборка зонта, колпака или оголовка

После как приготовили юбку, собираем зонт на заклепки, а юбку прикрепляем точно таким же способом, через заклепки.

В заключении первый раз лучше сделать заготовки из бумаги по маленьким размерам, это чтобы не портить металл, если выходит все хорошо, тогда делайте своими размерами из металла толщиной 0.5 мм

Оголовкам (навершиям) для опорных столбов заборов и ограждений отводится не только функциональное (защитное), но и декоративное значение.

Рассмотрим несколько форм бетонных оголовков и способы изготовления их своими руками.

Работу со всеми оголовками начнем с изготовления моделей.

Оголовок бетонный – Бетонный оголовокA – Навершие в форме вазона.

Это навершие, как правило устанавливается на главных столбах, обрамляющих вход на огороженную территорию, но это дело вкуса и можно наставить вазоны на всех столбах.

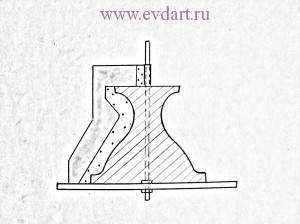

Для изготовления гипсовой модели вазона применяется станки для вертикального или горизонтального вытягивания. Мы смастерим упрощённое приспособление для вертикального вытягивания.

Я не буду указывать точные размеры приспособления, а просто выдам примерный алгоритм действий.

Приготовим ровный металлический штырь с резьбой на конце и подберем кусочек трубки, что бы трубка вращалась на штыре без большого люфта. К трубке приварим пластину с отверстиями для крепления шаблона (можно применить дверной шарнир).

Оголовок бетонный – Бетонный оголовок

Берем дощатый или фанерный щит, можно покрыть его металлическим листом и сверлим отверстие под штырь. Закрепляем штырь двумя гайками с двух сторон щита. Если применить лист металла достаточной толщины, то штырь можно приварить.

Из дерева (можно применить ДСП от старой мебели) и жести изготавливаем шаблон по нужному эскизу. Прикрепляем шаблон к трубке с пластиной, смазываем шаблон, щит и штырь стеариновой смазкой- станок готов к работе.

Разводим гипсовый раствор и время от времени вращая шаблон набираем весь объем модели. Особенно тщательно проворачивайте шаблон при завершении – гипс начинает расширятся и шаблон может застрять. В конце применяйте жидкий раствор гипса.

Готовую модель сушим и покрываем олифой или лаком.

Строго вертикально размечаем модель на две части, выставляем пластины и снимаем форму из двух кусков.  Так же сушим и покрываем олифой или лаком. При заливке формы бетоном не забывайте про арматуру. Для монтажа оставляйте выпущенную арматуру по центру дна. Можно устанавливать готовый вазон на предварительно уложенную плоскую плиту с отверстием.

У нас получилась чисто декоративная воза. А для возможности посадить в нее цветы – перед заливкой устанавливаем вкладыш. Об этом я напишу в отдельной статье.

Оголовок бетонный – Бетонный оголовокB – Оголовок в форме полушария.

Модель изготавливается этим же способом, а вот форма гораздо проще – устанавливаем борта (выше модели), смазываем и заливаем гипсом. Для удаления модели из формы предусмотрите петли. Их нужно установить на щит, а концы залепить глиной до откручивания модели. Останется освободить концы петель от глины и разогнуть их.

При заливке бетоном, монтажную арматуру можно не устанавливать, а монтировать на жидкий цементный раствор.

C – Оголовок в форме шара.

Модель и форма изготавливаются предыдущим способом. При заливке бетоном нужно предусмотреть отверстия для монтажа. Для этого по центру формы сверлим отверстие и вставляем (слегка конусный и смазанный) стержень, деревянный или металлический.

Собираем шар из двух половинок, как детскую пирамидку, на жидкий раствор и шпаклюем. Хорошо будет смотреться шар установленный на трапецевидный оголовок.

D — Трапецевидный оголовок.

Классическое и самое распространенное навершие для столбов.

Изготавливаем модель: В центр прямоугольного щита, размером с основание оголовка, забиваем гвоздь на высоту будущего оголовка.  Замеряем расстояние от шляпки гвоздя до угла щита и вырезаем треугольник (шаблон) из картона. По шаблону, из фанеры или плоского шифера, вырезаем четыре треугольника и собираем модель не забывая про толщину нижних граней (для этого, лучше шаблон собирать на плите со слегка наклонными гранями). Собирать можно на гипс, подкладывая снизу куски глины.

Далее действуем, как и в предыдущих случаях.

Пишите, если что не понятно, создадим отдельные статьи по вашим вопросам.

Оголовок бетонный – Бетонный оголовок

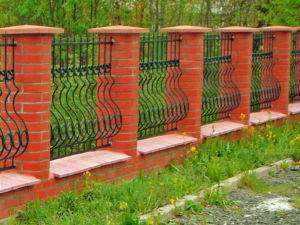

Кирпичные столбы ограждения с соответствующими им оголовками

Сколько интересных, обычных и необычных конструкций заборов мы видели? Вряд ли кто-то задавался этим вопросом. А когда тема ограждения участка касается непосредственно нас, тогда мы только задумываемся над всеми тонкостями строительства, над выбором материала, оформлением и о длительной защите конструкции.

Казалось бы, простой забор, что там его возводить? Но только с первого взгляда у ограждений нет ничего особенного. Тем, кто уже столкнулся со строительством даже небольших конструкций известно, что нюансов возведения предостаточно, начиная от изготовления чертежей, заканчивая декорированием и приданием конструкции завершенности.

Виды и назначение колпаков

Некоторые виды металлических крышек для опорных элементов ограждений

К одним из элементов декора относятся колпаки на столбы забора. Кроме декоративной функции, эти элементы играют защитную от влаги роль, что немаловажно для продления долговечности опорам ограждения.

Дожди и снега негативно действуют на любые уличные постройки, а заборы больше других строений принимают на себя влияние окружающей среды. Поэтому строительная индустрия неустанно развивается в направлении защиты подобных конструкций от негативных воздействий.

Специализированные магазины предлагают всевозможные колпаки на столбы для забора из различного материала, с помощью которых можно сделать забор оригинальным. Декоративные оголовки превратят ограждения в украшения и защитят их от разрушительного действия влаги.

Правила выбора Оголовок бетонный – Бетонный оголовок

Клинкерные навершия для опор забора

Если вы думаете, что выбор верхушки на опору ограждения должен основываться на вкусовых предпочтениях, то зря. При подборе следует учитывать многие параметры:

  • материал, применяемый для строительства столбов и всего ограждения;
  • возможные нагрузки на опоры;
  • технология процесса установки;
  • размерность опорных элементов;
  • доступность и соотношение качества с ценой.

Крышки на столбы забора классифицируются по формам и материалу, из которого они изготовлены. Относительно форм можно только сказать, что проблем с выбором не будет. Их разнообразие позволяет подобрать как классический, так и по индивидуальному заказу вариант. Стоит заметить, что специальной формы оголовки могут еще играть роль светильников.

Материалом крышек может быть бетон, жесть, битумная черепица, кирпич, камень, металл, пластик, керамика и даже жидкая резина. И если тяжелые бетонные или каменные оголовки подойдут только на опоры из того же материала, то металлические и пластиковые можно считать универсальными, так как их применяют для ограждений из любого материала благодаря их легкости, дешевизне и надежности.

Чтобы несколько удешевить конструкцию, хотя этот вопрос спорный, можно самостоятельно изготовить металлические оголовки на столбики ограждения.

Самостоятельное изготовление

Чертежи колпака для самостоятельного изготовления

Если ваши руки прекрасно справляются с металлом, вы мастер или поделки из металла – это ваше хобби, то тогда можно смело приниматься за изготовление козырька. А чертежи и пошаговая инструкция будет вам в помощь.

Для начала, следует произвести расчеты, включающие в себя:

  • высоту колпака, соответствующую столбу;
  • размер посадки с учетом кладки камня или кирпича опоры;
  • размер поверхности столба.

Выяснив все размеры, можно определяться с формой. В ней учитывается вынос юбки, который должен превышать площадь опоры как минимум на 3 см. Изготавливается чертеж в полную величину. Затем готовая матрица накладывается на лист металла и обводится маркером. Отмечаются пунктиром места сгиба. По изготовленному чертежу уже на металлическом листе начинаются все работы:

  1. На вырезанном нужной формы козырьке просверливаются отверстия для соединений. Затем по заранее начерченной линии с помощью листогиба или уголка выгибаются все элементы. Углы выгибаются киянкой из дерева.
  2. Проверяются прилегания стыковочных линий козырька.
  3. Если все линии ровные, проводится соединение на саморезы или заклепки.
  4. Соответствующая ширине пояса металлическая полоса, отгибается по краю. Этим изгибом пояс будет крепиться к козырьку.
  5. Пояс вкладывается внутрь изделия и закрепляется заклепками.

Конечно, описание из пяти действий может показаться простым. Но чтобы получить ровные линии сгиба и, соответственно, правильной формы оголовок придется потренироваться.

Только у мастера может все получиться безукоризненно. А начинающему работнику стоит соизмерить свои возможности, свободное время и количество изделий, которые придется изготовить самостоятельно. Возможно, приобрести готовые изделия выйдет гораздо дешевле.

Ограждение, которое служит защитой территории, может быть декорировано такими элементами, как наконечники. На сегодняшний день их существует множество, что говорит о популярности декоративных хитростей, которые многие владельцы загородных домов умело превращают в дополнительный уровень защиты.

Оголовок бетонный – Бетонный оголовок

Металлическая ограда с коваными наконечниками и элементами

Остроконечные пики не только выглядят превосходно, но и значительно сокращают шансы недоброжелателей проникнуть на ограждаемую территорию. Какие бывают наконечники, и что нужно знать при их выборе, узнаем далее.

Что такое наконечник

Это предмет, который устанавливают на верхушке забора. Есть несколько причин, по которым кованые наконечники стали пользоваться такой популярностью.

  1. Во-первых, они служат преградой, препятствуя попаданию кого-либо незаконным путем на частную собственность.
  2. Во-вторых, они имеют изысканный внешний вид, придавая всему ограждению яркие краски старины.

    Различные виды и формы наконечников для забора

  3. И, в-третьих, наконечник способен защитить плоскость забора от негативного воздействия излишней влаги.

Изготавливают подобного рода наконечники из стали, которой при высоких температурах придают особую форму. Кованые навершия, позволяющие имитировать часть металлического забора в каменный, служат тем декоративным элементом, который хорошо в себе сочетает надежность и красоту. Наконечник потому так и назван, что надевается на конец забора, соответственно, его можно причислить к статусу вспомогательных элементов или комплектующих металлического кованого забора.

Обычно наконечник — это отдельная деталь, выполненная в виде полого или цельного куска металла, различной формы и цвета, которая надевается на профиль забора.

Однако, если брать во внимание кованые навершия, которые в отличие от наконечников, изготавливаются суцельным полотном и монтируются непосредственно наверху кирпичного забора, можно сделать вывод, что подбор таких декораций целиком зависит от типа ограждения.

Оголовок бетонный – Бетонный оголовок

Вариант конструкции металлических наконечников для столбов

То есть кирпичный забор, не имеющий мест установки наконечников, будет спасен именно навершиями, а для кованого забора достаточно будет использование наконечников.

Виды кованых наконечников

Кованые навершия, так же как и наконечники, имеют свои отличия, что обуславливает широкий ассортимент выбора этих изделий на рынке заборной фурнитуры. Самые популярные наконечники имитируют остроконечные пики, которыми принято было обрамлять заборы тысячи лет назад.

Сегодня же получили распространение и другие наконечники в виде:

  • растений;
  • изогнутых линий;
  • ромбов;
  • шаров;
  • букв и цифр.

Желая придать своему ограждению истинную уникальность, можно заказать такие наконечники, которые имеются лишь в вашей фантазии. Но можно и не усложнять ситуацию, купив нужные детали в магазине.

Что нужно знать при выборе наконечников

Для того чтобы сделать заборный наконечник достойной частью всего ограждения, нужно учитывать несколько нюансов.

  1. Во-первых, перед покупкой обязательно замерьте диаметр сечения профильной трубы, куда, собственно, и будет крепиться деталь.
  2. Во-вторых, обратите внимание на такой важный показатель, как форма сечения. Труба может быть круглой или квадратной, поэтому убедитесь, что наконечник подойдет.
  3. В-третьих, желая произвести более дешевые изделия, некоторые мастера идут на хитрость, заменяя стальной наконечник более дешевым. Такая экономия оправдана лишь в том случае, если наконечники вам нужны для красоты.
  4. В-четвертых, установить наконечник проще простого, с этим справится даже ребенок. Для этого нужно всего лишь расположить деталь на ее законном месте — сверху забора.

Оголовок бетонный – Бетонный оголовок

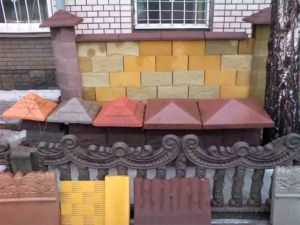

Пример бетонных наконечников для кирпичных столбов

И в завершение: желая сэкономить, разузнайте о частных компаниях, которые занимаются изготовлением этих деталей. Здесь можно купить наконечники в несколько раз дешевле, нежели в торговых точках.

Если ваш выбор пал именно на навершия, тут без точных замеров не обойтись. Помимо этого, придется, скорее всего, доверить установку специализирующимся компаниям, ведь кованая сталь довольно тяжелая, что делает монтаж весьма затруднительным.

Столбовой оголовок как разновидность наконечников

Говоря о наконечниках, следует упомянуть о таком важном элемент, как оголовок для опорного столба. Это украшение опорного столба, делая ограду более эффектной. Оголовки не только дополняют образ ограждения, но и защищают столб от атмосферных осадков. Каких только оголовков не производят, но самыми практичными все же остаются изделия в виде конуса или пирамиды.
Оголовок бетонный – Бетонный оголовок
Такой пикообразный оголовок решает сразу две проблемы:

  • Не дает влаге скапливаться на поверхности столба;
  • Делает обычный столб красивой колонной.

Кстати, если наконечники не каждый умелец способен сделать самостоятельно, без использования станков и вспомогательных приспособлений, то оголовки делаются довольно быстро. Для этого достаточно взять лист металлопрофиля и вырезать из него пирамиду, дно которой будет немного больше периметра столба.

Есть и другой вариант оголовка — это декоративная цементная фурнитура в виде ангелов, животных или византийских скульптур. Купить такие комплектующие можно в специализированных магазинах или заказать их вместе с забором. Если нет желания тратиться и в наличии имеется фасадный кирпич, оголовок можно выложить из него, формируя пирамиду.

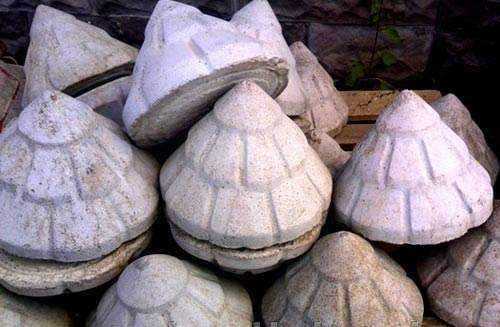

Бетонный наконечник для столба в виде пирамиды

Также бывают и деревянные оголовки, которые используются для обрамлений

забора из дерева

. Купить такие декоративные приспособления можно в магазине или смастерить самостоятельно. Однако для подобных работ понадобится навык работы с материалом. Надоел внешний вид забора? Придайте ему свежести, установив навершия, наконечники и оголовки, и тогда ваш забор станет настоящей гордостью, надежно защищающей от посторонних проникновений. Их можно не только купить, но и сделать своими руками, что позволит проявить фантазию и воплотить мечту в реальность.

beton-stroyka.ru

Оголовок колодца или как сделать надземную часть колодца своими руками

Оголовок бетонный – Бетонный оголовок

Еще совсем недавно любой участок земли, на котором жили люди, имел колодец. И по сей день их роют на участках, чтобы обеспечить себя водой для хозяйственных нужд. Они незаменимы на дачных участках, где вода централизована и подается в ограниченных количествах по расписанию. Но даже при строительстве загородного домка и обустройстве скважины, колодцы не теряют своей актуальности. Опуская в них погружной насос, воду удобно использовать для полива, особенно, когда на участке высокий уровень грунтовых вод. Важно не только обезопасить детей и животных, закрыв его крышкой, но и придать ему эстетики. В статье речь пойдет о том, как сделать оголовок для колодца своими руками.

Содержание:

  1. Для чего нужен оголовок у колодца
  2. Виды материала для оголовка колодца
  3. Устройство оголовка колодца в виде домика
  4. Сделать оголовок для колодца из камня
  5. Облицевать бетонный колодец деревом
  6. Оголовок для колодца из сайдинга или металла

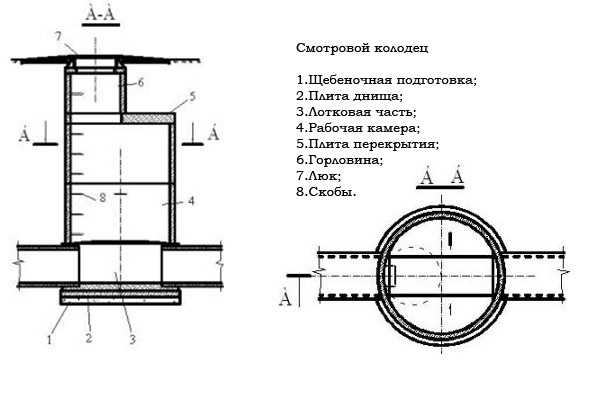

  7. Оголовок канализационного колодца
  8. Дизайн оголовка колодца

Для чего нужен оголовок у колодца

  • Оголовок призван не только защищать домочадцев от случайного падения в колодец, но и предотвратить попадание мусора в воду.
  • Если колодец планируется эксплуатировать, а не превращать его в арт-объект, то надо предусмотреть удобно крышку и подъемный механизм. Продумывая проект, стоит учитывать удобство в эксплуатации, а не только дизайн и сочетание с окружающим пейзажем.

Оголовок бетонный – Бетонный оголовок

  • Конструкции оголовков колодцев могут быть закрытого или открытого типа. Их стоимость будет зависеть не от  вида, а от используемых материалов. Но в открытом колодце зимой вода может замерзать, поэтому для круглогодичного использования рекомендуется строить в виде закрытого и утепленного домика.
  • При желании, открытый оголовок колодца тоже можно сделать теплым. В этом случае утепляют не только стенки самого колодца, но и его крышку. Выбирая дл этого влагостойкий теплоизоляционный материал, такой, как пенопласт или пеноплэкс.

Виды материала для оголовка колодца

Традиционные и современные отделочные материалы позволяют создавать не только функциональные, но и красивые колодцы. Они гармонично вписываются в любой ландшафтный дизайн, став его украшением.

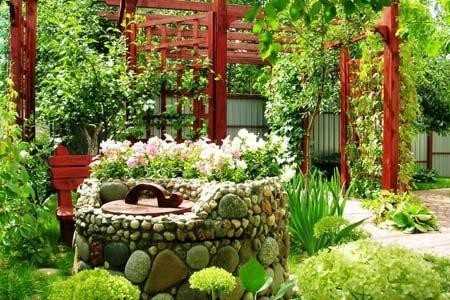

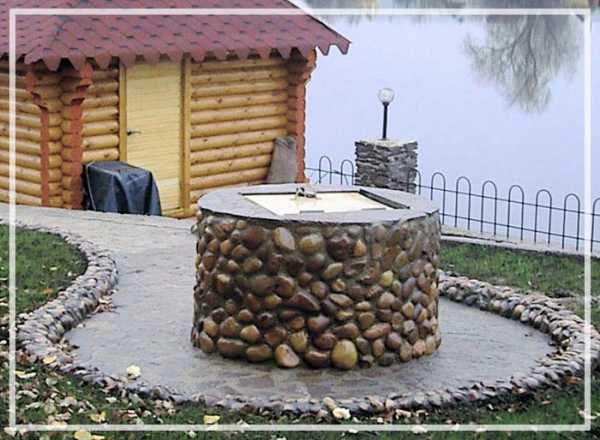

  • Каменный. Это трудоемкий и дорогостоящий способ отделки оголовка колодца. Но результат получается очень красивым и солидным. К тому же такой отделочный материал не требует никакого ухода и сохранится в первозданном виде многие десятилетия. Из камня можно выложить целую стену вокруг колодца, либо же только декорировать им оголовок колодца из бетонных колец. Во втором случае стоимость снизится в несколько раз, а внешний вид не проиграет.

Оголовок бетонный – Бетонный оголовок

  • Деревянный. Особенно удачно впишется в ландшафт, если на участке уже есть строения из дерева, например, деревянный дом или баня. Как и каменные, деревянные оголовки могут быть двух типов:
    • выполненные из настоящего бруса или бревен, как стены дома;
    • просто обшитый каркас имитацией бруса или блок-хаусом.
    • Независимо от выбранного материала, к оголовку предъявляется ряд требований:
  • Крепкие и надежные стены. Для их укрепления по верхнему периметру крепят доски, выполняющие одновременно функцию армопояса и подставки для воды. Кром того, они защитят деревянные элементы облицовки от попадания на них воды.
  • Наличие крышки. Это защитит воду от мусора и насекомых. И убережет от падения в него маленьких детей или животных. Удобно, если в крышке будет отверстие для шланга, тогда для выкачивания воды с помощью насоса не надо будет держать люк открытым.

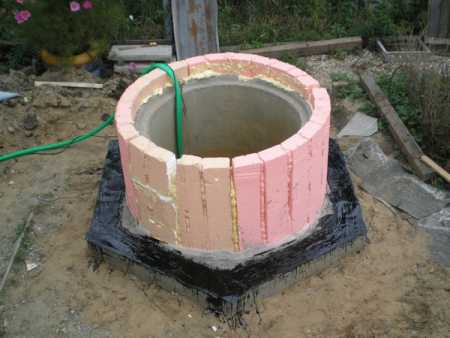

  • Теплоизоляция. Она нужна, если есть необходимость пользоваться колодцем, когда температура ниже -20°С. Если зимой температура не опускается ниже 15°С, то в утеплении необходимости нет.

Оголовок бетонный – Бетонный оголовок

  • Вороток. Даже если оголовок колодца нужен только для декорации или воду планируется выкачивать погружным насосом, рекомендуется предусмотреть действующий подъемный механизм. Всегда есть вероятность, что он пригодится.

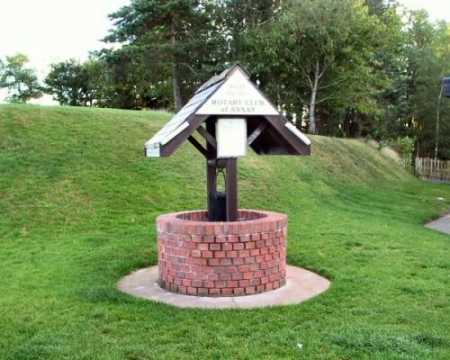

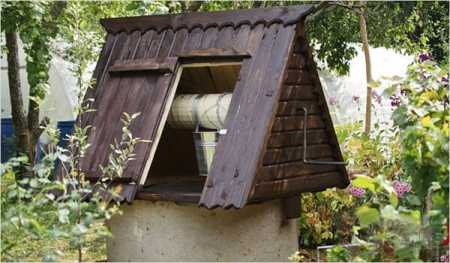

Устройство оголовка колодца в виде домика

Почему необходим колодезный домик:

  • он защитит предназначенную для питья воду от пыли, листвы, насекомых, веток и прочего мусора;
  • вода не зацветет и не испариться от летней жары;
  • при использовании в саду химикатов для опрыскивания, они не осядут на крышке колодца и не попадут в воду;
  • в морозные дни вода не замерзнет;
  • при создании красивого оголовка на колодце, он станет украшением участка. Для того его украшают резными или кованными элементами, которые можно не только сделать своими руками, но и купить уже готовые. А в отделке использовать натуральный камень и качественную древесину.

Сделав дизайн и создав по нему проект, можно приступать к работе.

Необходимые материалы инструменты

  • Проще всего работать с древесиной, к тому же это натуральный материал, который всегда впишется в садовый ландшафт.
  • Поэтому, в первую очередь надо приобрести необходимое количество бруса с сечением 50х50 и 100х50 мм.
  • Для отделки используется обрезная доска, блок-хаус или вагонка.
  • Для крыши подойдет любой кровельный материал, но хорошо, если он будет соответствовать кровле на беседке или доме. Чем он легче, тем лучше – это гарантирует, что опоры выдержат даже сильные снегопады.
  • Для подъемного механизма (ворота) нужно оцилиндрованное бревно и прочный металлический прут.

Чертеж оголовка колодца

Оголовок бетонный – Бетонный оголовок

  • Учитывая, что все деревянные элементы будут находиться на открытом воздухе круглогодично, нужно запастись специальными защитными средствами.
  • Для крепления деревянных деталей в местах, где на них будет оказываться наибольшая нагрузка, надо купить металлические уголки.
  • Засов, ручку, дверные петли и крепежи (саморезы или гвозди).
  • Ведро и цепь.
  • Пила или электролобзик, уровень, рулетка, шуруповерт или молоток, карандаш.
Этапы работ по созданию колодезного домика

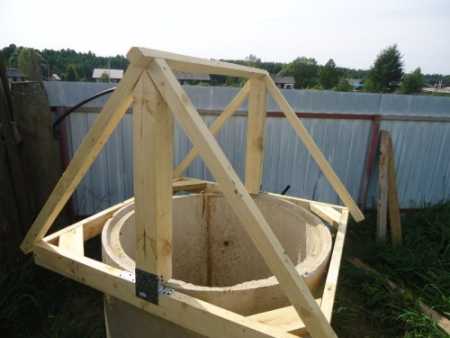

  • В зависимости от выбранного дизайна делают каркас стен и крыши. Он будет нести на себе всю нагрузку. Собирать его проще на земле и уже в готовом виде крепить к колодцу.
  • Для расчета размеров оголовка вокруг бетонных колец колодца требуется измерить их диаметр. На полученных результатах собирают каркас из доски с сечением 50х100 мм. При креплении деталей надо постоянно выверять вертикаль и горизонталь уровнем, чтобы избежать перекоса.
  • По углам каркаса крепят вертикальные бруски, равные высоте домика-оголовка. Кроме того, с двух противоположных сторон к раме крепят еще 2 вертикальных бруска и сверху по горизонтали соединяют доской, получается конек будущей крыши. Все вертикальные стойки также связываются между собой брусками сечением 50х100 мм.

Оголовок бетонный – Бетонный оголовок

  • От конька к боковой обвязке крепят стропила из бруса 50х50 мм с шагом в 40-50 см. Для надежного и красивого крепления, в местах присоединения к коньку, бруски спиливают под углом 45 градусов. Это возможно сделать при помощи торцовочной пилы. Для дополнительной прочности, эти места фиксируют при помощи металлических уголков. Излишки стропил отрезают, не забывая оставлять вынос.
  • С той стороны, где будет открываться дверца, надо прибить прочную и широкую доску (не менее 300 мм). В дальнейшем на нее будет удобно ставить ведро наполненное водой.  На остальные стороны можно использовать более узкие и тонкие доски. Их функция будет заключаться в надежной фиксации оголовка на колодезных кольцах. На этом сбор каркаса закончен. Он должен быть ровным и прочным.
  • Если оголовок колодца предусматривает утепление, то к каркасу крепят листовой влагостойкий материал. К нему в свою очередь прикрепляют плитный утеплитель с высокими влагостойкими характеристиками. Желательно, чтобы он имели соединение шип/паз, что исключит мостики холода и сквозное промерзание в этих местах.
  • Следующим шагом монтируют механизм для опускания и подъема ведра с водой. Удобнее всего его сделать из куска оцилиндрованного бревна, диаметр которого должен быть 15-20 см (чем он больше, тем легче будет поднимать полное ведро).  Длина подбирается индивидуально, и зависит от размеров оголовка колодца. В среднем, оно должно быть всего на 5 см короче, чем внутреннее расстояние между стен или стоек. Это позволит вороту беспрепятственно вращаться.

Оголовок бетонный – Бетонный оголовок

  • Если оцилиндрованного бревна нет, то берут простое и очищают его от обзола, убирают все неровности, сучки и шлифуют. Полученную заготовку укорачивают до нужных размеров, а края туго обматывают стальной проволокой.
  • С торцов сверлятся отверстия 20 мм в диаметре и 50 мм глубиной. Чтобы защитить древесину в этих уязвимых местах от гниения, надо прикрутить металлические пластины. Отверстия на них должны совпадать по диаметру и расположению с уже просверленными на бревне.
  • На стойках, к которым будет крепиться подъемный механизм, делают аналогичные отверстия с защитой из металлических пластин. С той лишь разницей, что на стороне с рычагом нужно сделать сквозное отверстие.
  • В оба отверстия на стойках вставляют металлические втулки. А на бревно с торцов вбивают пруты из металла, по диаметру чуть меньше втулок. Один будет просто фиксировать бревно, а второй имеет Г-образную ручку для вращения. Затем крепят и наматывают цепь, привязывая к другому концу ведро.

Оголовок бетонный – Бетонный оголовок

  • Готовый каркас обшивают отделочным материалом. Если это блок-хаус или вагонка, то они имеют соединение шип/паз, что обеспечивает их плотное прилегание. При использовании обрезной доски, даже при самой тщательной подгонке, образование зазоров избежать не удастся из-за сезонной усадки древесины и ее растрескивания.
  • Защитить древесину от гниения помогут специальные морилки или антисептические пропитки. Также допускается наносить лак, но только предназначенный для эксплуатации при минусовых температурах, иначе он весь растрескается и начнет крошиться.
  • В качестве альтернативы можно использовать пластиковый или металлический сайдинг. Последний не только полностью повторяет внешний вид натурального материала, но даже имеет сходную текстуру.
  • Далее делают обрешетку на крыше и обязательно крепят пароизоляционную ткань. Она защитит кровельный материал от высокой влажности и образования конденсата.
  • Затем крепят дверь. Для этого нужно выбирать сухую древесину, чтобы избежать деформации и искривления при дальнейшем усыхании. На каркас прибиваются доски, выполняющие роль дверной коробки.
  • Измерив размер получившегося отверстия, на ровной поверхности собирают каркас будущей дверцы, который должен быть немного меньше. Он должен иметь прямые углы без искривлений. Полотно делают из того же материала, чем обшивался сам домик. Для придания каркасу жесткости, по диагонали с внутренней стороны прикручивают рейку с сечением 20х20 мм или больше.
  • Дверные петли крепятся на стенку и на дверцу, затем ее навешивают и выравнивают. Надо добиться, чтобы она легко закрывалась и не заедала. После этого на нее крепят ручку и замок.

Оголовок бетонный – Бетонный оголовок

  • Завершающим этапом служит декоративная отделка, если такова предусмотрена дизайном.

Сделать оголовок для колодца из камня

  • Рассмотрим способ, когда стены выкладывают из кирпича, в дальнейшем облицовывая его натуральным камнем. В этом случае стенки оголовка будут возводиться по тому же принципу, что и стены дома.
  • Бетонное кольцо, выступающее над землей, болгаркой спиливают до нужного уровня. И по его периметру заливают фундамент.
  • На бетонное основание кладут гидроизоляцию, например, рубероид. Поверх начинают делать кирпичную кладку традиционным способом в 1 кирпич, с перевязкой швов.

Оголовок бетонный – Бетонный оголовок

  • Закончив возведение стен, их накрывают пленкой и оставляют до схватывания раствора. Таким образом, основа оголовка на колодец своими руками выполнена. Настал черед установить ворот. Если стойки опор для подъемного механизма в дальнейшем тоже планируется облицовывать декоративным материалом, тогда их делают из пустотелого кирпича, шлакоблока или пенобетона.
  • Если колодец сделан из современных бетонных колец, тогда облицовывать его будет сложно. Дело в том, что заводской бетон более плотный, чем при самостоятельном замесе раствора, следовательно, его поверхность гладкая, не имеющая пор и шероховатостей.
  • Для придания необходимой адгезии, его придется самостоятельно анкеровать. С наружной стороны в хаотичном порядке бурят отверстия диаметром 5 мм на половину толщины бетонного кольца. Расстояние между ними должно варьироваться в пределах 10-15 см.
  • Если углубиться больше, то со временем в этом месте может оголиться анкер. Затем потребуется кладочная (армирующая) сетка с размером ячейки 4-5 см. Ее надо полностью обогнуть вокруг кольца, а получившийся припуск загнуть. Но она не должна плотно прилегать, зазор между металлической сеткой и бетонным кольцом оставляют 1 см. В подготовленные углубления вбивают загнутые отрезки проволоки диаметром 5 мм. К получившимся анкерам привязывают сетку. Такие подготовительные работы будут гарантировать, что основание выдержит облицовочный материал любой тяжести – от плитного песчаника до валунов.

Оголовок бетонный – Бетонный оголовок

Облицевать бетонный колодец деревом

  • Благодаря теплосохранным свойствам древесины, зимой не будет проблем с конденсатом. Именно благодаря таким свойствам, издревле колодцы делались именно из бревен.
  • Сначала надо сделать каркас вокруг бетонного кольца для крепления деревянных планок. На каждую сторону будущего колодца делают сплошной щит. Для этого собирают раму. К ней плотно прибивают обрезные доски толщиной 25 мм. Когда все 4 щита готовы, их покрывают праймером в 2 слоя.
  • Их прикладывают к колодцу и отмечают точки, где щиты соприкасаются с основание. В отмеченных местах при помощи перфоратора делают отверстия и крепят деревянные брусочки.

Оголовок бетонный – Бетонный оголовок

  • Поставить щит и прикрутить один верхний угол. Затем, выровняв его по горизонтали, прикручивают вторую сторону. Таким образом крепят весь каркас. Получившиеся пустоты можно заполнить цементным раствором со стружками. Это гарантирует защиту даже от сильных и продолжительных морозов.
  • К получившемуся каркасу начинают крепить отделочный материал. Выбор его ничем не ограничен и зависит только стилистики участка или личных предпочтений.
  • Просто и быстро сделать имитацию бревен или бруса при помощи деревянных панелей блок-хаус.
  • Монтаж лучше начинать сверху. Так как делают его из натуральной древесины, то одинаковые на первый взгляд панели, при их монтаже могут оказаться разной ширины. Это может быть совсем незначительная разница, но на углах образуются несимметричные стыки. Поэтому надо неспеша подгонять панели, стараясь избежать перекоса в рисунке.

Оголовок бетонный – Бетонный оголовок

Оголовок для колодца из сайдинга или металла

  • В отличие от деревянного блок-хауса, пластиковые панели имеют идеальные размеры и всегда ровно соединяются на стыках. Но нужно помнить, что чем насыщеннее цвет панели (например, темная древесина), тем выше вероятность, что он выгорит на солнце. Когда колодец находится в тени деревьев это не страшно, а вот для солнечных участков лучше выбирать светлые цвета материала.
  • Каркас под облицовку готовится по способу описанному выше.
  • Крепить сайдинг начинают снизу. Вначале прикручивают стартовую планку. Ее горизонтальный уровень надо проверить с особой тщательностью. Если есть небольшой перекос – это сразу отразится на внешнем виде.
  • Дальше, на саморезы крепят угловые наружные профили. Их вертикаль проверяют уровнем.
  • Теперь пришел через крепления самих планок. Они идут стандартного размера 3 м, поэтому вначале отмеряют нужную длину и отрезают. При этом не надо забывать о припусках в 1,5-2 см, которые будут вставляться в угловые профили. Первая планка снизу цепляется за стартовую, а сверху прикручивается саморезами. В нее вставляется и защелкивается следующая, которая снизу держится за предыдущую планку, а сверху прикрепляется саморезами.  Так зашивают весь колодец. Верх отделывается в соответствии с задуманным дизайном.

Оголовок канализационного колодца

  • В большинстве загородных домов есть автономная канализация, и нередко ее монтаж предусматривает, что верхняя часть канализационного колодца остается над поверхностью земли. В этом случае он тоже нуждается в декорировании.

Оголовок бетонный – Бетонный оголовок

  • Принцип облицовки стен остается аналогичный. С той лишь разницей, что не требуется делать стоек для подъемного механизма, а высота стенок намного меньше.
  • Иногда достаточно обложить его большими камнями и сделать декоративную крышку.
  • Или же делают круговую кирпичную кладку, а сверху укладывают заводского производства канализационный люк.

В любом случае, это не только красиво, но и функционально, так как производится дополнительное утепление.

Дизайн оголовка колодца

Выбирая дизайн колодца, стоит опираться на стилистическое направление, которое уже есть на участке.

  • Русский стиль. Наиболее характерен для такого стиля оголовок колодца в виде терема. Для него используют только настоящие бревна, а не их имитацию. Дополнительным украшением могут стать резные деревянные элементы. На крышу лучше класть тот же кровельный материал, что и на самом доме.

Оголовок бетонный – Бетонный оголовок

  • Современный стиль. Главной его чертой является применение современных, а не традиционных материалов. Такой оголовок колодца будет уместен только в том случае, если и сам дом выполнен в стиле хай-тек.  Для облицовки применяют плитку, а стойки делаются из металла.
  • Стиль шале. Это европейский деревенский стиль, поэтому для колодезного оголовка лучше всего подойдет сочетание натуральной древесины и камня. Все материалы должны быть нарочито грубыми, толстый металл, каменные валуны, фактурная древесина. Сделать дизайн более легким можно при помощи кованных легких элементов.
  • Восточный стиль. Наибольшей популярностью у ландшафтных дизайнеров пользуются колодцы, оформленные в минималистичном японском стиле.  Главной чертой является оголовок с четырехскатной крышей. Для отделки колодца подбираются большие камни и дерево. А вот китайский стиль противоположен, он наполнен большим количествам роскошных и изысканных украшений. Поэтому для стенок оголовка выбирают яркие цвета, а стойки выполняются в виде резных фигурок мифических персонажей.

Оголовок бетонный – Бетонный оголовок

Помимо традиционных стилевых решений существует множество вариантов оформления оголовка колодца. Их отличает универсальность, что позволяет им хорошо смотреться в любом ландшафтном дизайне.

  • Сказочные терема. Это нарочито яркие, практически кукольные домики. Они могут быть необычной формы, украшенные яркими отделочными материалами. Усилить ассоциации можно с помощью расставленных садовых фигурок гномов или фей.
  • Морской стиль. Создать его довольно просто, для этого надо взять говорящие сами за себя атрибуты, такие, как: канат, бочка (которая может быть вместо ведра), якорь, состаренное дерево, штурвал вместо ручки подъемного механизма. Для декоративной отделки прекрасно подойдут фигурки якоря и морских животных.

Оголовок бетонный – Бетонный оголовок

  • Роспись красками. Это наиболее бюджетный вариант, который не ограничивает в художественных мотивах. Достаточно просто загрунтовать белым цветом бетонные кольца колодца и разукрасить их. Или же покрасить белой краской кирпичный или деревянный оголовок и рисовать поверх.

Но как бы красиво не был сделан оголовок колодца, чтобы он смотрелся гармонично, его надо окружить растениями. Для этого вокруг него можно насадить низкорослые цветущие кустарники или создавать каждый год новые композиции из цветущих однолетников. Кроме этого, цветы можно расположить в больших вазонах. В этом случае их можно переставлять несколько раз за лето. Растительные композиции подойдут к колодцу, выполненному в любом стиле.

Оголовок бетонный – Бетонный оголовок

strport.ru

Горловина Колодца (Оголовок): Виды + Обустройство

Оголовок бетонный – Бетонный оголовок

Расположение горловины в конструкции колодца

Горловина колодца играет большую роль в конструкции. Благодаря ее установке есть возможность обезопасить конструкцию от попадания в него мусора и других посторонних предметов. Особенно важно это для водонаборных колодцев.

Какие могут быть сооружения с горловинами

Не все колодцы могут иметь горловины. Все зависит от размера конструкции и от ее предназначения.
На данный момент есть два вида, которые используются не только на загородных участках для обеспечения нормальной жизнедеятельности.
Это:

Размеры и их характеристики различные, как и способы их сооружения.

Водонаборные конструкции и их виды

На данный момент есть два вида для водообеспечения:

  • Трубчатые.
  • Шахтные.

Трубчатые не предназначены для сооружения из колодезных колец и в них не используется горловина, смотрите фото ниже.

Оголовок бетонный – Бетонный оголовок

Трубчатый колодец

Шахтные изготавливаются именно из жби колец, и вверху конструкции обязательным будет использование горловины.

Оголовок бетонный – Бетонный оголовок

Устройство шахтного колодца

Шахтные водонаборные колодцы

Они могут быть таких форм:

  • Квадратной.
  • Прямоугольной.
  • Круглой.

Итак:

  • Самый распространенный вариант — круглый. Обусловлено это тем, что производители выпускают кольца для колодца именно круглой формы. Они довольно просто монтируются и скрепляются между собой.
  • Глубина шахтного колодца может достигать 15 м. Тут все зависит от того, на какой глубине находится водоносный слой.
    Копаются конструкции при помощи подручного инструмента (лопаты), а можно воспользоваться услугами специалистов с определенным оборудованием. Цена на такие услуги может быть разной.

Кольца

На сегодняшний день есть два типа колец, которые используются для сооружения водозаборных колодцев:

  • Железобетонные.
  • Пластиковые (полимерные).
Оголовок бетонный – Бетонный оголовок

Железобетонные кольца

Оголовок бетонный – Бетонный оголовок Пластиковые кольца для колодца

Все они широко используются для сооружения конструкции.
Советы и рекомендации:

  • Если бетонные кольца могут быть с дном и без него, то пластиковые в основном представляют собой композитные кольца, которые при монтаже складываются в определенную конструкцию, которая имеет дно и горловину.
  • Изготавливаются пластиковые колодезные кольца из плотного пластика. Он выдерживает большие нагрузки. На кольцах есть специальные крепления, которые и позволяют надежно скрепить всю конструкцию.

Примечание. Железобетонные кольца более практичны и являются привычным вариантом.

Есть несколько их видов:

  • Опорные.
  • Замковые.
  • Стеновые.
  • С дном.

Также есть и горловины колодцев из аналогичного материала.
Что нужно знать:

  • В процессе изготовления используется бетонный раствор, в который добавляется гравий или щебень небольшой формы и различные добавки для придания большей прочности кольцевой конструкции.
  • Железобетонные кольца имеют больший вес, по сравнению с пластиковыми конструкциями.

Совет. Если сооружение изготавливается из бетонных или пластиковых колец, то и горловина должна быть из аналогичного материала.

Рассмотрим подробнее:

  • Обусловлено это тем, что пластик не сможет выдержать большой вес бетонной горловины, которая устанавливается в самом верху конструкции и соответствует размеру люка.
  • А вот бетонные кольца способны воспринимать вес пластиковой горловины колодца, только могут возникнуть трудности с закреплением ее на поверхности бетонного кольца.

Совет. При бетонной горловине используется металлический люк, при пластиковой — пластиковый или из любого другого легкого материала.

Канализационные колодцы

Они по своей структуре очень схожи с конструкцией водонаборных . Только тут есть небольшое отличие в системе их сооружения.
Итак:

  • Если конструкция под канализацию роется своими руками, и в его обустройстве будут участвовать не кольца, а другой материала, например, кирпич или камень, то ближе к низу должен быть расширенным и иметь грушевидную форму. Таким образом, будет проходить нормально фильтрация сточных вод, и они беспрепятственно уходят при такой форме в грунт.
  • Если же он для канализационных стоков, изготавливается из колец, то форма его должна быть ровной. Глубина зависит от того, какое количество воды потребляется в среднем ежедневно каждым членом семьи.

Как правило, глубина достигает 6 м., для обустройства конструкции используют:

  • Железобетонные кольца.
  • Пластиковые.
  • Готовые септики с одной или несколькими камерами.

Рекомендации:

  • В готовых конструкциях септиков уже есть встроенные горловины, которые помогают все очищать самостоятельно или прибегать к помощи специалистов в этой области.
  • Если же он сооружается при помощи колец, то обязательным будет в окончании конструкции установить горловину, которая поможет беспрепятственно выполнять чистку или ремонт.
Оголовок бетонный – Бетонный оголовок

Готовый пластиковый септик

Совет. Для обустройства канализационных колодцев лучше всего использовать железобетонные кольца. Они более практичны и долговечны. Для них есть специальные горловины. Их размеры соответствуют диаметру колец.

Для сооружения конструкции можно и не использовать горловину. В таком случае на кольцо ложится плита перекрытия и только потом на нее крепится люк.
Такая конструкция будет также прочной и долговечноый. Только использовать его для очищения будет не очень удобно и благодаря сильным ветрам в него смогут попадать листья и палки.
Также воды, которые собираются на поверхности грунта смогут проникать вовнутрь конструкции и тем самым засорять ее.

Какими могут быть горловины и кольца для колодцев

Горловины и кольца могут изготавливаться из:

  • Железобетона.
  • Пластика.
Оголовок бетонный – Бетонный оголовок

Горловина из пластика

Разновидность бетонной горловины

Тут все зависит от того, какого типа колодезная конструкция.

Функции горловины колодца

Горловина устанавливается на любом типе конструкции. Их используют не только для сооружения водонаборных или канализационных колодцев. Также они широко применяются для смотровых колодцев или камер.
Итак:

  • Форма у горловины может быть конусовидной. Внизу размер ее будет соответствовать диаметру кольца. Вверху размер меньший. Таким образом, создается удобство в использовании.
  • Горловины для водонаборных колодцев используются, чтобы защитить конструкцию от попадания в нее веток или листьев, которые могут образовать процессы гниения или просто испортят колодезную воду.
  • В канализационных горловины выполняют функции защиты от неприятного запаха. Благодаря конусовидной форме воздушные массы не так эффективно будут подниматься со дна конструкции.
  • Также горловины обеспечивают удобство в использовании конструкций. Благодаря чему внешний диаметр колодца сокращается и сам люк будет меньше диаметра самой конструкции.
  • Горловины не мешают в использовании участка и не вызывают трудностей с применением самой конструкции.

Железобетонные горловины для колодцев

На данный момент есть не только железобетонные горловины, но и пластиковые. Но большей популярностью пользуются железобетонные горловины, так как пластиковые идет в комплекте со сборными конструкциями, которые уже оснащены дном и стенками.

Примечание. Есть несколько марок железобетонных горловин. Все они отличаются своими характеристиками. Изготавливаются такие элементы конструкции по ГОСТу, который и есть инструкция. Согласно ей добавляется определенное количество сырья и проводятся все технологические процессы производства горловин.

Что значит обозначение горловина колодца к06:

  • КО — обозначение кольцо опорное.
  • 6 — диаметр кольца.

Параметры:

  • Внешний диаметр составляет 840 мм, а внутренний — 580 мм. Высота конструкции такого типа встречается от 7 см и до 10 см.
  • Вес горловины этого типа составляет около 50 кг.

Совет. Для того, чтобы устанавливать горловину КО6 лучше всего воспользоваться услугами специализированной техники, так как вручную и без деформации установить кольцо будет очень проблематично. Обязательно нужно использовать плиту перекрытия после установки горловины. Она защитит конструкцию от разрушения.

  • Есть еще один тип горловины, который по своему способу изготовления аналогичен предыдущему, но имеет свои параметры — К 10-10. Кольца горловин колодцев марка к 10х10 изготавливаются из железобетона.

Имеет также большой вес и для установки его требуется специализированная техника:

  • «К» означает кольцо, а 10-10 — это внутренний диаметр кольца и его высота.
  • Эти горловины также устанавливаются в самом верху, и они служат опорой для монтажа плиты перекрытия, на которой крепится люк.

Совет. Так как эти типы горловин не имеют конусовидной формы, то обязательно нужно после их монтажа положить плиту перекрытия, которая надежно защитит колодец от обвалов или смещения колец в результате подтопления талой или дождевой водой.

  • Горловины могут быть с замками или без них. Благодаря замкам, которые имеются по верху и низу конструкции есть возможность надежно закрепить каждый элемент.

Совет. Для того, чтобы колодец, которые состоит из железобетонных колец и горловины не реагировал на смещения грунта или на подтопления грунтовыми водами нужно каждый стык кольца промазать раствором бетона. С пластиковыми конструкциями такого типа используется герметик или монтажная пена.

Люк, которым закрывается горловина может быть из:

  • Пластика — самый легкий и практичный.
  • Бетона — вылитый монолитом.
  • Металла — специальные крышки для колодцев заводского производства.

На видео в этой статье можно просмотреть процесс сооружения колодца от начала и до установки горловины.

Механизм для подъёма воды

Если подача воды на поверхность будет осуществляться вручную, то особого выбора конструкций тут нет: либо «журавль», либо «ворот». Ручной подъёмный механизм выручит и в том случае, когда колодец оснащён насосом.
Ведь любое оборудование имеет свойство ломаться:

  • Вариант типа «журавль» используется достаточно редко, потому что сложен в установке и занимает много места. Для сооружения «ворота» понадобится два деревянных столба, вкопать которые нужно сразу, как только колодец выведен на поверхность.
  • Использование деревянных столбов для установки ворота вполне логично, ведь оголовки колодцев, в своём большинстве, выполняются из дерева. Оно, так или иначе, используется и в отделке других видов колодцев.
Оголовок бетонный – Бетонный оголовок

Бетонный оголовок с деревянной крышей

  • Если же колодезные стены возводятся из монолитного бетона или кирпича, в них могут быть замоноличены закладные детали, которые будут удерживать опоры для «ворота». Обратите внимание на фото снизу, и вы поймёте, о чём идёт речь.
  • В данном случае, вы видите пластину, загнутую по размеру стойки, которая приварена к закладной арматуре. Брус фиксируется к пластине с помощью гвоздей или длинных саморезов.
    Вместо пластины может быть использован и кусок трубы с квадратным сечением, подобранным по размеру бруса.
Оголовок бетонный – Бетонный оголовок

Вариант установки стойки под навес

  • Установка столбов традиционным способом производится в ямы глубиной не менее 1,2-1,3 метра. Диаметр ямы зависит от диаметра столба, а её дно необходимо подготовить соответствующим образом.
    Сначала выполняется песчаная подушка толщиной 18-20 см, которая хорошо трамбуется и застилается куском рубероида.
  • Желательно, чтобы при этом получился нахлёст на стены. Далее, на дно ямки, на толщину 25-30 см заливается бетон.
    Рубероид, в данной ситуации, нужен для того, чтобы удержать в бетоне воду и не дать ей стечь в песок.
  • Дальнейшие работы производятся через двое суток после заливки, необходимых для схватывания бетона. Ямки на это время нужно накрыть, чтобы в них не попадала вода в случае дождя.
    Действуя так, вы получите надёжное основание под установку столбов, которое не даст им провалиться или покоситься. Но дерево может ещё и сгнить.
  • Поэтому, сооружая оголовки для колодцев, используют, в основном, древесину хвойных пород. Срок службы такой древесины больше, поэтому и цена выше, чем, например, у берёзы или ольхи.
    Перед установкой, столб нужно обработать любым антисептическим грунтовым составом для дерева.
  • После высыхания пропитки, конец столба, который будет опущен в яму, следует обернуть тем же рубероидом или другим рулонным гидроизоляционным материалом. Его просто прибивают к столбу гвоздями.
    Подготовленный столб опускают в яму, с помощью отвеса регулируют его положение, и, зафиксировав распорками, бетонируют.
  • Ворот представляет собой вращающийся барабан, выполненный из гладкого бревна. Лучше всего для этой цели использовать древесину твёрдых пород: ясень, бук или дуб.
    Во избежание трения, длина барабана должна быть на 40 мм меньше, чем расстояние между опорами.
Оголовок бетонный – Бетонный оголовок

Ворот для колодца

  • На каждом торце барабана, в центральной точке, необходимо насверлить отверстия, диаметром 20 мм, глубиной 50 мм. Сквозные отверстия такого же диаметра делаются и в стойках ворота, и укрепляются стальными или полимерными втулками.
    В одно отверстие в торце барабана будет забит короткий и прямой металлический штырь, а в другое – длинный, загнутый в форме ручки.
  • Бывает и так, что при изготовлении ворота используется цельный металлический вал, проходящий вдоль всей оси барабана.
    В домашних условиях выполнить качественное сквозное сверление нереально. Такой ворот можно заказать только в мастерской.

Уж лучше сделать барабан под заказ, чем самостоятельно расклинивать бревно на две продольные половинки, для того чтобы вставить вал. Не у каждого получится сделать это так, чтобы части бревна качественно смыкались после установки рукоятки.
Для их фиксации, в этом случае, пришлось бы использовать металлические обручи.

moikolodets.ru

БЕТОННЫЙ ОГОЛОВОК

В процессе создания заборов широко используются бетонные и кирпичные основы. Для того чтобы продлить срок их эксплуатации и избежать отрицательного воздействия на конструкции агрессивных факторов окружающей среды, достаточно использовать специальные оголовки.

Изделия данного типа не только способны значительно продлить срок эксплуатации опор, но и позволяют создать действительно привлекательное сооружение, так как характеризуются высочайшими эстетическими характеристиками.

Оголовок бетонный – Бетонный оголовок

Высокое качество наших изделий.

Сразу оговорюсь, что мы производим бетонный оголовок только одного вида это шар на подставке на кирпичный столб сложенный в полтора кирпича. Представленное изделие полностью оправдывает любые ожидания и отличается безупречным качеством и дизайном в отличии от массового производства бетонных оголовков.

В процессе изготовления продукции используются только лучшие расходные материалы, что обеспечивает получение достойного результата. Каждый бетонный оголовок производится из бетона марки М500. Он применяется в процессе возведения гидротехнических сооружений, дамб, метро и прочих конструкций, которые подвергаются внушительным нагрузкам и постоянно сталкиваются с агрессивным воздействием внешних факторов.

Преимущества сотрудничества с нашей компанией.

У нас можно приобрести высококлассную продукцию, которая сможет полностью удовлетворить любые предпочтения. К основным преимуществам сотрудничества именно с нашей компанией обязательно следует отнести:

доступную стоимость изделий;

безупречное качество продукции;

индивидуальный подход.

Мы готовы взяться за реализацию определённых проектов, и гарантируем, что полученный результат будет действительно достойным.

Красивый и практичный бетонный оголовок в форме шара на подставке станет отличным решением в процессе создания любых заборов. Главное – сделать выбор в пользу достойных изделий, эксплуатационные характеристики которых будут полностью соответствовать всем установленным требованиям и стандартам.

Наши специалисты всегда готовы ответить на любые возникающие вопросы и порекомендовать решение, которое будет наиболее оптимальным в каждой отдельной ситуации. При этом цена на наш бетонный оголовок в уникальной форме шара на подставке вполне доступна.

Бетонные оголовки, которые производятся в условиях нашего предприятия, отличаются морозостойкостью, прочностью и надежностью. Они могут использоваться в условиях различных температурных режимов и прекрасно справляются с длительным воздействием жидкостей. Именно поэтому сотрудничество с нашей компанией обязательно оправдает любые ожидания.

Единственное условие. Свою продукцию мы производим под заказ. Установку изделий на ваши бетонные столбы выполняем сами.

Мы успешно занимаемся нашим производством, на территории Санкт-Петербурга и Ленинградской области.

Наш телефон: 8 (921) 88-131-55

БЕТОННЫЙ ОГОЛОВОК

C уважением, Администрация сайта.

alanles.ru

Как сделать оголовок колодца своими руками и оборудование

Если в качестве индивидуального источника на участке вы выбрали колодец, то необходимо не просто выкопать его в глубину, но и сделать привлекательный, и что немаловажно, удобный для забора воды оголовок колодца. Как правило, подобное сооружение принято делать из оцилиндрованного бревна или камня. В результате получается симпатичный оголовок-домик для колодца.

При том, что все оборудование, качающее и подающее воду из источника, можно спрятать в обычном кессоне, использовать возможность дополнительно выделить ландшафтный дизайн участка нельзя.

Важно: оголовком на колодец является его верхняя надземная часть (то есть последнее сверху бетонное кольцо), которое позволяет обеспечить доступ к воде без применения насоса.

Важные принципы для обустройства надземного домика

Оголовок бетонный – Бетонный оголовок

Домик для колодца позволяет дополнительно утеплить оголовок

Перед тем как приступить к созданию оголовка колодца своими руками, нужно учесть несколько важных требований к обустройству источника:

  • Так, стенки домика обязательно должны быть крепкими и надёжными. Опытные мастера при отделке оголовка своими руками применяют способ армирования по верхнему краю надземной части. Плюс монтируют своими руками опорную столешницу, которая играет защитную функцию от дождя и воды, к тому же позволяет поставить на неё ведро.
  • Наличие крепкого грузоподъемного механизма, который позволит легко и многочисленно поднимать из источника ведро с водой. Вороток (подъемный механизм) должен быть предусмотрен в схеме строительства изначально.
  • Утепление оголовка для колодца. Такой этап работ придётся сделать, если средняя температура зимой в вашем регионе придерживается -18 градусов по Цельсию. Если температурные показатели выше, то утепление не нужно.
  • Наличие крыши в конструкции обязательно, наличие закрывающейся крышки — желательно. Последняя послужит преградой для детей, домашних животных и пр. Крыша же защищает воду в источнике от осадков в виде снега, дождя, опавшей листвы да и просто мусора.

Распространенные материалы для обустройства верхней части колодца

Оголовок бетонный – Бетонный оголовок

Пример оголовка из природного камня

Чаще всего в строительстве оголовника для колодца используют такие материалы:

Рекомендуем к прочтению:

  • Бревна оцилиндрованные или клееный брус (первые смотрятся очень оригинально в обшивке бетонного кольца;
  • Природный камень. Оборудование надземной части колодца таким материалом позволяет добиться отличных дизайнерских результатов.

Рассмотрим оба варианта применения материала и подробную схему о том, как своими руками сделать красоту на участке.

Важно: перед проведением работ внутри бетонного кольца желательно закрепить анкера и смонтировать на них защитную крышку. Это позволит предотвратить попадание мусора в воду колодца.

Каменный оголовок

Оголовок бетонный – Бетонный оголовок

Стойки крепим к опорной столешнице и самому каменному каркасу при помощи анкеров

Для того чтобы сделать своими руками оголовник для колодца из камня, придётся либо спилить верхнюю часть кольца (надземную) и выложить каменное кольцо на фундаменте, либо обложить бетонное кольцо природным камнем (кирпичом и пр.).

  • Итак, решили выгнать каменные стены. Значит, спиливаем бетон до уровня земли.
  • Теперь необходимо сделать фундамент. Обкапываем по периметру заглубленное кольцо и хорошо трамбуем землю. Засыпаем слой щебня, и тщательно смочив его, трамбуем. Сверху идёт слой песка и снова трамбовка.
  • Следующий этап — заливка фундамента по периметру. При этом важно армировать его по всей окружности.
  • Как только фундамент просохнет в течение 1-2 суток, можно покрывать его слоем гидроизоляции и приступать к обустройству колодца.
  • Кладку камня (кирпича и пр.) ведем по кругу, используя крепкий цементный раствор.
  • Верхний слой оголовка необходимо обязательно армировать.
  • Теперь приступаем к монтажу крыши и воротка. Для этого понадобятся бревна или брус. Для крыши — доска. А сделать кровлю привлекательной поможет битумная черепица.
  • Итак, подготавливаем две стойки из клеенного бруса и обрабатываем их антисептиком (можно праймером).
  • Стойки крепим к опорной столешнице и самому каменному каркасу при помощи анкеров, предварительно вкопав их в грунт на 50-70 см. Землю вокруг хорошо трамбуем.
  • В стойки монтируем два подшипника диаметром 20 мм по внутренней стороне. Монтаж выполняйте на удобной для вас высоте стойки.

Важно: учтите, что нагрузка на стойки будет немаленькой, а поэтому тщательно просчитайте углы опоры, под которыми будете крепить стойки.

  • Теперь готовим барабан. Его можно сделать из бревна, также обработанного антисептиком.
  • В бревне формируем продольный канал, диаметр которого составит 22 мм. В него вставляем металлическую штангу с ручкой для подъема воды.
  • Бревно монтируем в подшипники и крепим к нему при помощи анкера крепкую цепь.

Бревно обязательно закольцуйте, чтобы оно не растрескалось в процессе эксплуатации. Осталось возвести крышу. На опорные столбы монтируем раму из досок и делаем обрешётку. Обрешётку обшиваем досками своими руками и покрываем её битумной черепицей. Ваш красивый оголовок готов.

Рекомендуем к прочтению:

Важно: если вы решите не срезать верхнее кольцо колодца, а просто сделать своими руками обшивку из камня, то предварительно армируйте бетонное основание металлической сеткой с загибанием верхних её краёв через борт кольца.

Домик для колодца из дерева

Оголовок бетонный – Бетонный оголовок

Установка деревянного оголовка на слой рубероида для гидроизоляции

Такой домик, сделанный своими руками из бревна, станет отличным украшением на вашем участке. Для оборудования оголовка вам понадобятся:

  • Бревна оцилиндрованные в нужном количестве для самого сруба, ворота и стоек под крышу;
  • Доска обрезная;
  • Два подшипника диаметром 20 мм по внутренней стороне;
  • Штанга металлическая;
  • Саморезы и анкера;
  • Отделочный кровельный материал.

Этапы работ:

  • Землю вокруг колодца немного снимаем по верхнему краю и хорошо трамбуем. Насыпаем слой мелкого щебня и еще раз трамбуем.
  • Следующим слоем в оборудовании бревенчатого оголовка станет слой рубероида. И, наконец, укладываем четыре плиты по углам предполагаемого сруба. На них и лягут наши брёвна.
  • Из древесины устраиваем сруб нужной высоты.
  • Опорные штанги крепим к столешнице или крепим к обшивке из бревна саморезами и анкерами.
  • Делаем отверстия под штангу и вставляем в них подшипники. Оборудование колодца при этом должно происходить исходя из удобной для вас высоты подъема ведра.
  • Бревно под вороток кольцуем и сверлим в нём отверстие вдоль диаметром 22 мм. В него вставляем штангу и монтируем в опорные стойки грузоподъемный механизм.
Оголовок бетонный – Бетонный оголовок

Края крыши обязательно должны выступать за края оцилиндрованного сруба

Важно: не забудьте с другой стороны стойки проделать отверстие под монтаж поворотной ручки.

Сверху монтируем крышу по предыдущему сценарию. При этом важно учесть, что края крыши обязательно должны выступать за края оцилиндрованного сруба. Крышу обшиваем яркой битумной черепицей. Кстати, устройство канализационного смотрового люка можно подогнать по внешнему виду своими руками под домик колодца. Так участок примет гармоничный внешний вид.

vodakanazer.ru

декоративные крышки, колпаки и козырьки

Оголовок бетонный – Бетонный оголовок

Кирпичные столбы ограждения с соответствующими им оголовками

Сколько интересных, обычных и необычных конструкций заборов мы видели? Вряд ли кто-то задавался этим вопросом. А когда тема ограждения участка касается непосредственно нас, тогда мы только задумываемся над всеми тонкостями строительства, над выбором материала, оформлением и о длительной защите конструкции.

Казалось бы, простой забор, что там его возводить? Но только с первого взгляда у ограждений нет ничего особенного. Тем, кто уже столкнулся со строительством даже небольших конструкций известно, что нюансов возведения предостаточно, начиная от изготовления чертежей, заканчивая декорированием и приданием конструкции завершенности.

Виды и назначение колпаков

Некоторые виды металлических крышек для опорных элементов ограждений

К одним из элементов декора относятся колпаки на столбы забора. Кроме декоративной функции, эти элементы играют защитную от влаги роль, что немаловажно для продления долговечности опорам ограждения.

Дожди и снега негативно действуют на любые уличные постройки, а заборы больше других строений принимают на себя влияние окружающей среды. Поэтому строительная индустрия неустанно развивается в направлении защиты подобных конструкций от негативных воздействий.

Специализированные магазины предлагают всевозможные колпаки на столбы для забора из различного материала, с помощью которых можно сделать забор оригинальным. Декоративные оголовки превратят ограждения в украшения и защитят их от разрушительного действия влаги.

Правила выбора

Оголовок бетонный – Бетонный оголовок

Клинкерные навершия для опор забора

Если вы думаете, что выбор верхушки на опору ограждения должен основываться на вкусовых предпочтениях, то зря. При подборе следует учитывать многие параметры:

  • материал, применяемый для строительства столбов и всего ограждения;
  • возможные нагрузки на опоры;
  • технология процесса установки;
  • размерность опорных элементов;
  • доступность и соотношение качества с ценой.

Крышки на столбы забора классифицируются по формам и материалу, из которого они изготовлены. Относительно форм можно только сказать, что проблем с выбором не будет. Их разнообразие позволяет подобрать как классический, так и по индивидуальному заказу вариант. Стоит заметить, что специальной формы оголовки могут еще играть роль светильников.

Материалом крышек может быть бетон, жесть, битумная черепица, кирпич, камень, металл, пластик, керамика и даже жидкая резина. И если тяжелые бетонные или каменные оголовки подойдут только на опоры из того же материала, то металлические и пластиковые можно считать универсальными, так как их применяют для ограждений из любого материала благодаря их легкости, дешевизне и надежности.

Чтобы несколько удешевить конструкцию, хотя этот вопрос спорный, можно самостоятельно изготовить металлические оголовки на столбики ограждения.

Самостоятельное изготовление

Чертежи колпака для самостоятельного изготовления

Если ваши руки прекрасно справляются с металлом, вы мастер или поделки из металла – это ваше хобби, то тогда можно смело приниматься за изготовление козырька. А чертежи и пошаговая инструкция будет вам в помощь.

Для начала, следует произвести расчеты, включающие в себя:

  • высоту колпака, соответствующую столбу;
  • размер посадки с учетом кладки камня или кирпича опоры;
  • размер поверхности столба.

Выяснив все размеры, можно определяться с формой. В ней учитывается вынос юбки, который должен превышать площадь опоры как минимум на 3 см. Изготавливается чертеж в полную величину. Затем готовая матрица накладывается на лист металла и обводится маркером. Отмечаются пунктиром места сгиба. По изготовленному чертежу уже на металлическом листе начинаются все работы:

  1. На вырезанном нужной формы козырьке просверливаются отверстия для соединений. Затем по заранее начерченной линии с помощью листогиба или уголка выгибаются все элементы. Углы выгибаются киянкой из дерева.
  2. Проверяются прилегания стыковочных линий козырька.
  3. Если все линии ровные, проводится соединение на саморезы или заклепки.
  4. Соответствующая ширине пояса металлическая полоса, отгибается по краю. Этим изгибом пояс будет крепиться к козырьку.
  5. Пояс вкладывается внутрь изделия и закрепляется заклепками.

Конечно, описание из пяти действий может показаться простым. Но чтобы получить ровные линии сгиба и, соответственно, правильной формы оголовок придется потренироваться.

Только у мастера может все получиться безукоризненно. А начинающему работнику стоит соизмерить свои возможности, свободное время и количество изделий, которые придется изготовить самостоятельно. Возможно, приобрести готовые изделия выйдет гораздо дешевле.

moyaograda.ru

Оголовок колодца своими руками — надежная защита питьевой воды от пыли

Подготовка грунта и необходимых материалов

Завершающим этапом строительства колодца является оформление наземной части. Крыша над ним служит защитой от попадания пыли, листьев, насекомых, атмосферных осадков.

В зимнее время правильно обустроенный оголовок предохраняет воду от замерзания.

Оголовок бетонный – Бетонный оголовок

В настоящее время, колодец не только выполняет свои функции, но и является украшением участка.

Находящийся на территории дачи или домовладения, он является частью архитектурного ансамбля и заслуживает соответствующего оформления.

Чтобы не производить серьезный ремонт уже в первые годы существования водозаборного сооружения, вокруг его верхней части — у поверхности грунта — создается так называемый глиняный замок. Влажную глину, предварительно хорошо утрамбовав, укладывают на глубину не менее полуметра В ширину пласт глины должен быть примерно 0,8 м по всему периметру колодца. Следует сделать небольшой уклон в стороны, чтобы исключить попадание внутрь грязной воды с поверхности.

Схема строения колодца.

После таких подготовительных работ можно приступать собственно к обустройству сооружения, которое вы можете осуществить своими руками. Для этого вам понадобятся следующие материалы:

  • песок;
  • бетон марки М-100;
  • арматурные прутья;
  • рубероид;
  • два 3-метровых столба диаметром 20-22 см, обработанных защитным составом;
  • барабан для ворота колодца из бревна того же диаметра;
  • металлическая цепь или трос;
  • стальной прут 14-20 мм, металлические втулки;
  • металлические полосы шириной 25-30 мм и толщиной 1,5-2 мм для обручей барабана;
  • доски 40-50 мм или брус 50х100 мм для обшивки;
  • оцинкованные гвозди, скобы, шурупы, металлический уголок для соединений.

Если вы избрали конструкцию, которой долго не понадобится ремонт, дополнительно могут потребоваться:

  • тротуарная и облицовочная плитки;
  • цемент;
  • материал для крыши на выбор: черепица, металл, тес;
  • доски типа «вагонка».

Чтобы установить домик для колодца, используются такие инструменты:

Элементы крыши домика над колодцем.

  • молоток;
  • пила;
  • стамеска;
  • рубанок;
  • отвертка;
  • уровень и отвес.

Значительно облегчают работу шуруповерт и электролобзик.

Фундамент и установка конструкций

Основание наземной части обычно делают на ширину 1-1,5 м из монолитного бетона, но обязательно с температурными швами. Швы компенсируют весеннюю подвижку грунта, которая может вызвать отрывание верхнего кольца колодца. Толщина фундамента составляет 80-100 мм. Его нужно армировать, а если осуществлять данную процедуру только по углам, то выполнить ее следует не менее 2 раз. Вместо этого можно уложить железобетонные тротуарные плиты, что в дальнейшем упростит ремонт, если таковой потребуется.

Существует только два способа ручного подъема воды на поверхность — воротом или при помощи конструкции «журавль». Однако «журавль» занимает слишком много места, да и установить его своими руками достаточно сложно. Поэтому лучше сразу выкопать две ямы для столбов, в которых будет вращаться ворот. Их глубина составляет 1,2 м, а диаметр — 45 см. На дно ям засыпается песок слоем 20 см. Песок поливают водой, а затем заливают 30-сантиметровым слоем бетона. На этом подготовка ям считается законченной.

Схема устройства крыши над колодцем.

Поскольку при гниении столба его ремонт нецелесообразен и приходится заменять всю конструкцию, предпочтение отдается хвойным породам древесины. Кроме того, перед установкой столб оборачивают рубероидом с торца, а также на глубину бетонирования (примерно на 75 см). Рубероид прикрепляют к столбу гвоздями или скобами. Монтаж и бетонирование производится на следующий день после подготовки ям. Столбы устанавливают по отвесу, а затем с помощью 2-3 распорок фиксируют до полного застывания раствора. Если вы делаете обрамление выступающей части своими руками, лучше выбрать для этого более простую квадратную форму. Для обшивки можно использовать доски толщиною не менее 40 мм либо изготовить раму из бруса. Она сколачивается оцинкованными гвоздями с использованием уровня для определения горизонтального положения. Чтобы было удобно набирать воду, оголовок должен по высоте составлять 0,75-0,8 м. Низ рамы обрабатывают антисептиком и красят масляной краской. Кроме того, желательно покрасить бетонное основание.

С той стороны рамы, где впоследствии будет установлена откидная дверца, прибивается широкая доска — полка для ведра. С противоположной стороны прибивают более узкие доски, необходимые для удержания рамы на бетонном кольце колодца. В местах соединения бруса под прямым углом она дополнительно укрепляется металлическим уголком. Рама крепится к вмонтированным столбам.

Как проще всего установить ворот?

Схема ручных водоподъемных механизмов колодца.

Даже если скважина оснащена насосом, желательно установить ворот, чтобы не остаться в случае поломки без воды. Достаточно простое устройство можно самостоятельно как установить, так и выполнить при необходимости его профилактику и ремонт. Барабан ворота представляет собой очищенное от коры и гладко отесанное бревно, лучше всего дубовое. Оно более прочное и дольше прослужит. Длина бревна должна быть на 4 см меньше расстояния между столбами. Это необходимо для того, чтобы не возникало трение между стойками и барабаном.

С обоих торцов барабана по центру высверливаются отверстия на глубину 5 см и диаметром 2 см. В стойках тоже насквозь высверливаются отверстия. Поскольку осуществить ремонт уже забетонированного столба довольно сложно, отверстия в стойках заранее укрепляются металлическими втулками. Затем в отверстия барабана забиваются два металлических прута. Они пропускаются через втулки и закрепляются снаружи. Один из прутьев должен быть коротким, другой — длинным и иметь искривленную форму. Он образует ручку ворота колодца.

Труднее изготовить более качественный ворот с цельным металлическим валом, проходящим через барабан насквозь. Высверлить отверстие такой длины своими руками достаточно сложно. Поэтому лучше сделать барабан из двух частей. Для этого бревно с помощью клиньев раскалывается вдоль. Неровные поверхности скола обрабатывать нельзя, так как это приведет к нарушению плотности их смыкания впоследствии. По центру каждой из частей проделывается желоб квадратного сечения.

На одном из концов стального круглого прута диаметром до 2 см изгибается ручка. В середине прута в одной плоскости приваривают 2 или 3 пластины 50х30 мм толщиной в 1-2 мм. В пластинах сверлятся отверстия. Изготовленная таким образом ось укладывается в желоб и закрепляется гвоздями. После этого половинки бревна соединяют.

Как первоначальное укрепление барабана, так и последующий его ремонт осуществляется с помощью обручей шириной 25-30 мм, независимо от того, сделан он из цельного бревна или из половинок. Обручи изготавливают из металлических полос или оцинкованного кровельного железа. Их набивают по краям с заходом 20-25 мм заклепками, которые можно сделать из 100-миллиметровых гвоздей со срезанными шляпками.

Колодезный оголовок: варианты дизайна

Обшивка выступающей над землей части производится преимущественно деревом. Если это бревна, то такой сруб под деревенскую избу, как правило, в особом оформлении не нуждается. А вот обшивку из обычных досок желательно облицевать декоративной плиткой или камнем. Это послужит дополнительной защитой водного зеркала от промерзания. Брус можно украсить сделанной своими руками резьбой и другими элементами декора.

Многие стараются облагородить площадку вокруг своего источника воды, замостив ее разноцветной плиткой, установив рядом скамейку и малые архитектурные формы. Но если потребуется сделать ремонт, чтобы ликвидировать трещины между бетонными кольцами, все придется демонтировать. Чтобы осуществить эту операцию снаружи, по периметру копается канава до шва с дефектом, который замазывают специальным материалом для бетонных изделий. Поэтому площадку лучше выложить плиткой без скрепления ее цементом.

Над колодцем обязательно нужно сделать навес или крышу, пускай даже это будет простой козырек. Его нависающая часть должна быть расположена с южной стороны колодца, тогда вода не станет нагреваться даже в жаркую погоду. Иногда делают целый домик с боковыми стенками и открывающейся дверцей. Его оформление осуществляется в соответствии с общим дизайном участка.

Но даже не обладая особыми навыками в подобных работах, можно соорудить простейшую конструкцию своими руками. Опорой для навеса послужат столбы-стойки, между которыми закреплен ворот. Вверху столбов по обе стороны с помощью болтов приделываются две параллельные перекладины. Затем закрепляют поперечные перекладины, а к ним под углом 45 градусов прилаживаются стропила. Поверх внахлест приклеивают листы рубероида в два слоя. При желании на него можно настелить любой кровельный материал — черепицу, оцинкованное железо или тес. Снизу навес подшивается вагонкой, чтобы пространство под ним не облюбовали под гнезда птицы. Наверху устанавливается конек из дерева или кровельной стали.

Кроме того, наземная часть, а именно бетонный оголовок, дополнительно закрывается откидной крышкой. Надежная защита питьевой воды от мусора и пыли летом и от замерзания в зимнее время возможна только с ее помощью. В крышке нужно предусмотреть вентиляционное отверстие квадратной формы со сторонами 100-150 мм. Его проделывают ближе к краю и оборудуют деревянным коробом с коньком, открытым с двух сторон.

1pokanalizacii.ru
