Обетонирование колонн

Обетонирование колонн

Преимущество наиболее часто применяемого метода в
том, что он легко выполняется, а новая конструкция непосредственно
участвует в восприятии нагрузки; недостаток — для работ необходимо
много места, конструкция уменьшает полезную площадь и не лучшим
образом сказывается на облике фасадов.

Толщина слоя обетонирования должна быть не меньше 8 см (см.
схему ниже).


Конструкционная схема и схема армирования железобетонной оболочки

x=4v, но min 50 см; v=a/10, но min 8 см; диаметр
арматуры хомута min 50 мм; расстояние между хомутами равно
12-кратному диаметру продольной арматуры (диаметр продольной
арматуры 12 см, но As=min
0,06 Аb).

Устройство железобетонной оболочки одинаково приемлемо для дефектных
кирпичных и железобетонных столбов. Перед началом работ с колонны
удаляют отваливающиеся куски, затем в соответствии с расчетом
устанавливают арматуру. Следует точно выдерживать расстояния между
хомутами (поскольку они воспринимают усилия, направленные в сторону
оболочки) из-за возможного в дальнейшем разрушения столба. Обычно
поэтому диаметр хомутов больше нормативных величин (8-10 мм). После
армирования дефектную колонну следует обеспылить и соответствующим
образом увлажнить.

Бетон в зависимости от высоты колонны укладывают в несколько
приемов. Во время уплотнения следует применять вибрирование
опалубки, а при отсутствии вибратора аккуратно обстукивать опалубку
со всех сторон деревянной киянкой. Все эти трудности делают
целесообразным применение более пластичной (водоцементное отношение
около 0,7) бетонной смеси, но, конечно, при дозировке цемента,
соответствующей расчетной «кубиковой» прочности.

При определении гранулометрического состава инертных следует
учитывать частоту арматуры при небольшой толщине оболочки, поэтому
наибольший размер щебня должен составлять 15 мм. Гранулометрический
состав инертных должен быть равномерным.

Усиление стен и колонн с помощью торкретированного бетона

Способ пригоден для усиления как вертикальных, так и
горизонтальных несущих конструкций (стены, колонны, перекрытия,
висячие коридоры-галереи и т. д.) из кирпича и бетона. Преимущество
его по сравнению с обетонированием заключается в том, что нанесение
торкретированного бетона не требует опалубки. Технология усиления с
помощью торкретированного бетона описана на страницах сайта на
примере висячих коридоров (галерей).

www.armaxbio.com

База колонны

Вернутся на страницу «Металлические колонны»

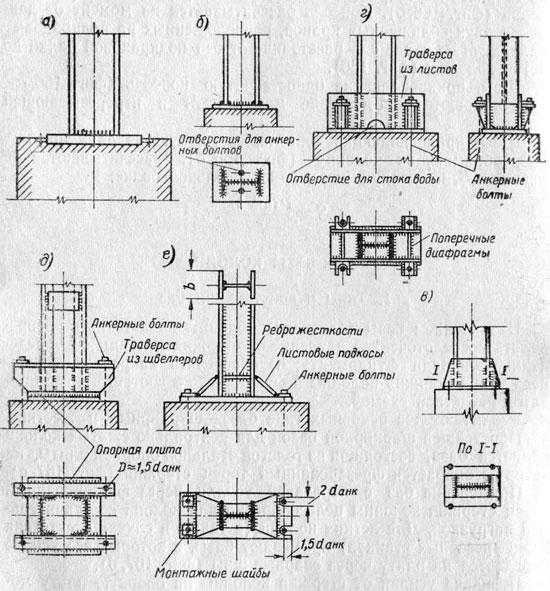

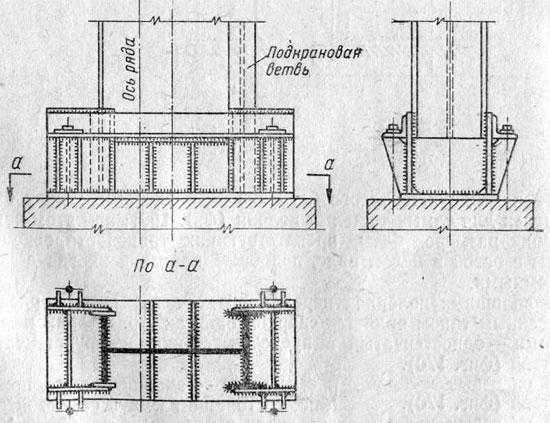

Жесткие и шарнирные базы металлических колонн.

База колонны – нижняя часть колонны, передающая нагрузку на фундамент.

Базы колонн должны выполнять следующие задачи: 1) Надежно фиксировать нижнюю часть стержня колонны на фундаменте, 2) Воспринимать нагрузки от стержня колонны и распределять ее по площади фундамента. Фундаменты, как правило, выполнены из монолитного или сборного железобетона.

База колонны. Тип 1.

Рис. 1. Условно шарнирная база.

Используется для центрально-сжатых колонн. Состоит из опорной плиты, на которую устанавливается фрезерованный торец стержня.

СМОТРЕТЬ ПОДРОБНЕЕ (ОПИСАНИЕ, МОДЕЛЬ, ЧЕРТЕЖИ КМ и КМД)

База колонны. Тип 2.

Рис. 2. Жесткая база

Жесткая база в плоскости анкерных болтов и шарнирная из плоскости анкерных болтов. Используется для стоек фахверка и т.п. Состоит из опорной плиты, которая крепится к фундаменту анкерными болтами.

СМОТРЕТЬ ПОДРОБНЕЕ (ОПИСАНИЕ, МОДЕЛЬ, ЧЕРТЕЖИ КМ и КМД)

База колонны. Тип 3.

Рис. 3. Жесткая база

Используется для сжато-изгибаемых колонн. Состоит из опорной плиты, которая крепится к фундаменту анкерными болтами.

СМОТРЕТЬ ПОДРОБНЕЕ (ОПИСАНИЕ, МОДЕЛЬ, ЧЕРТЕЖИ КМ и КМД)

База колонны. Тип 4.

Рис. 4. Шарнирная база.

Используется для центрально-сжатых колонн. Состоит из опорной плиты, которая крепится к фундаменту анкерными болтами.

СМОТРЕТЬ ПОДРОБНЕЕ (ОПИСАНИЕ, МОДЕЛЬ, ЧЕРТЕЖИ КМ и КМД)

База колонны. Тип 5.

Рис. 5. Жесткая база

Используется для сжато-изгибаемых колонн. Состоит из опорной плиты, усиленной ребрами жесткости, которая крепится к фундаменту анкерными болтами.

СМОТРЕТЬ ПОДРОБНЕЕ (ОПИСАНИЕ, МОДЕЛЬ, ЧЕРТЕЖИ КМ и КМД)

База колонны. Тип 6.

Рис. 6. Жесткая база

Используется для сжато-изгибаемых колонн. Состоит из опорной плиты, траверсы, которая крепится к фундаменту анкерными болтами.

СМОТРЕТЬ ПОДРОБНЕЕ (ОПИСАНИЕ, МОДЕЛЬ, ЧЕРТЕЖИ КМ и КМД)

База колонны. Тип 7.

Рис. 7. Жесткая база

Используется для сжато-изгибаемых колонн. Состоит из опорной плиты, усиленной ребрами жесткости, которая крепится к фундаменту анкерными болтами.

СМОТРЕТЬ ПОДРОБНЕЕ (ОПИСАНИЕ, МОДЕЛЬ, ЧЕРТЕЖИ КМ и КМД)

saitinpro.ru

8. Правила бетонирования основных видов строительных конструкций (стены, колонны, балки)

Состав
процесса, подготовка к бетонированию

При
бетонировании смесь заполняет все
промежутки между стержнями арма­туры,
образует защитный слой требуе­мой
толщины и подвергается уплотне­нию
соответствующей заданной плот­ности
и марке бетона.

Бетонирование
состоит из подготови­тельных и
проверочных операций, про­цесса
укладки, содержащего операции по приему,
распределению и уплотне­нию бетонной
смеси, а также вспомога­тельных
операций, осуществляемых по ходу
бетонирования.

Непосредственно
перед бетонировани­ем опалубку очищают
струей воды или сжатого воздуха от
мусора и грязи. По­верхности деревянной
опалубки смачи­вают. Щели в деревянной
опалубке ши­риной более 3 мм заделывают
для пред­отвращения вытекания
цементного молока. Поверхности стальной
и пласти­ковой опалубки покрывают
смазкой, например отработанным маслом,
а же­лезобетонную армоцементную или
асбестоцементную опалубку-облицовку
про­мывают струей воды. Арматуру
очищают от грязи и ржавчины. Одновременно
выполняют работы по наладке механиз­мов,
машин и приспособлений, исполь­зуемых
во всех взаимосвязанных опе­рациях
по бетонированию. На рабочем месте
устанавливают нужный инвен­тарь,
устраивают ограждения, предо­хранительные
и защитные устройства, предусмотренные
техникой безопаснос­ти. В необходимых
случаях оборудуют телефонную, световую
или звуковую сигнальную связь между
рабочими мес­тами по подаче, приему
и укладке бе­тонной смеси.

Уплотнение
бетонной смеси

Задача
процесса уплотнения бетон­ной смеси
состоит в предельной упаковке различных
по форме и величине частиц, составляющих
многокомпонентный кон­гломерат —
бетонную смесь. Плотность бетона по
сравнению с бетонной смесью при ее
хорошем уплотнении возрастает с 2,2 до
2,4…2,5 т/м3.

Уплотняют
бетонную смесь трамбо­ванием,
штыкованием и вибрированием.

Трамбовки

ручные или пневмати­ческие — применяют
при укладке жест­ких смесей в бетонные
и малоармирован­ные конструкции,
когда нельзя приме­нять вибраторы
(например, опасаясь воздействия вибрации
на работающее оборудование).

Для
штыкования
(проталкивания
кус­ков щебня, зависающих между
стерж­нями арматуры) при укладке и
вибри­ровании смесей с осадкой конуса
4…8 см в густоармированных конструкциях
ис­пользуют шуровки из арматурной
стали .Шуровки применяют также для
уплотнения расслаивающихся при
виброукладке пластичных смесей с осадкой
конуса более 8 см.

Вибрирование

основной способ уп­лотнения бетонных
смесей с осадкой ко­нуса от 0 до 9 см.
Суть процесса состоит в том, что при
помощи вибраторов, ус­танавливаемых
на поверхности или опу­щенных в
укладываемый слой бетонной смеси на
некоторую глубину, распо­ложенные
вблизи компоненты смеси во­влекаются
в колебательные горизонталь­ные и
вертикальные движения, разви­ваемые
вибратором с определенной, при­сущей
ему частотой и амплитудой коле-

Вибрирование
— непродолжительный процесс. Через
30…100 с (в зависимости от условий вибрации)
прекращается осе­дание бетонной смеси
и на поверхности уплотняемого бетона
появляются це­ментное молоко и пузырьки
воздуха, что свидетельствует об окончании
воз­действия вибрации. Дальнейшее
вибри­рование может привести к
расслоению смеси вследствие опускания
крупных частиц.

Устройство
рабочих швов

Конструкции
обычно бетонируют с перерывами,
вызываемыми сменностью работ,
технологическими и организаци­онными
причинами. Место, где после перерыва
укладывают свежую бетонную смесь впритык
к ранее уложенному и уже твердеющему
бетону, называется рабочим
швом.

В
изгибаемых конструкциях рабочие швы
располагают в местах с наимень­шим
значением перерезывающей силы. В колоннах
швы устраивают на уровне верха фундамента,
у низа прогонов, ба­лок или подкрановых
консолей; в ко­лоннах безбалочных
перекрытий — у ни­за или верха вута,
в рамах между стой­кой и ригелем. В
высоких балках, мо­нолитно связанных
с плитами, шов ус­траивают, не доходя
20…30 мм до уров­ня нижней поверхности
плиты.

Возобновлять
бетонирование можно после достижения
бетоном у рабочего шва прочности не
менее 1,5 МПа. Это определяет продолжительность
переры­вов (18…24 ч при температуре +15
°С), а также расположение швов в
соответ­ствии с принятыми темпами
укладки. Поверхность рабочего шва должна
быть перпендикулярна к оси элемента, а
в стенах и плитах — к их поверхности.
Для этого надо устанавливать
щитки-ограничители с прорезями для
арматур­ных стержней,
хорошо
прикрепляя их к щитам опалубки.

Рис.
VII.24.
Устройство рабочих швов:
а,
б, в —
расположение
рабочих швов при бетониро­вании
колонн,
г,
д

то же, ребристых перекрытий;
е

детали устройства рабочего шва;
/—/, // — //,
III
—1
II

места устройства рабочих швов

Особенности
бетонирования конструкций

Колонны
без
перекрещивающихся хомутов

бетонируют
участками высотой 5 м. Бетонную смесь
подают сверху из бадьи через воронку и
уплотняют глу­бинными вибраторами.
При бетониро­вании колонн большой
высоты делают разбивку на ярусы
бетонирования. По­следний ярус по
высоте бетонируют пос­ле достижения
бетоном предыдущего яруса прочности
1,5 МПа и устройства рабочего шва (рис.
VII.24,
а,
б,
в).

Колонны
с
густым
армированием и перекрещивающимися
хомутами
,
а
так­же со сторонами сечения менее 0,4
м бетонируют без перерывов на высоту
не более 2 м. Смесь с осадкой конуса 6…
…8 см подают звеньевыми хоботами че­рез
отверстия —«карманы» (рис. VI
1.25, в),
устраиваемые
в боковых стенках опалубки. В нижнюю
часть колонны ре­комендуется уложить
слой пластичного цементного раствора
толщиной 10 …20 см состава 1 : 2 (1 : 3),
чтобы обес­печить лучшее сцепление
с ранее уло­женным бетоном.

Стены,
перегородки и ди­афрагмы жесткости

толщи­ной более 15 см бетонируют,
подавая бетонную смесь сверху через
воронки и хоботы непрерывно на высоту
3 м. Кладку ведут слоями толщиной, равной
0,5—0,8 длины рабочей части наконеч­ника
вибратора. Стены толщиной менее 15 см
бетонируют в высоту до 1,5 м. При большей
высоте стены для удобства армирования
и укладки бетонной смеси устанавливают
опалубку с одной сторо­ны на высоту
яруса, затем монтируют арматуру и
устанавливают вторую сто­рону опалубки.
Бетонную смесь подают сверху или через
карманы (рис. VII.
25, е)
и
равномерно ее распределяют (рис. VI
1.25, д).
Стенки
резервуаров рекомендуется бетонировать
по высоте и периметру без перерывов.
Бетон сте­нок и днища стыкуют в местах,
преду­смотренных проектом. Подпорные
стены иногда можно бетонировать, подавая
смесь прямо из автобетоновоза (рис.
VII.25,
ав).

К
бетонированию балок
и плит перекрытий
,
монолитно связан­ных с колоннами и
стенами, приступают через 2 ч после
бетонирования вертикальных конструкций,
чтобы бетон, уло­женный в них, успел
дать первоначаль­ную осадку. Балки и
прогоны высотой менее 800 мм бетонируют
слоями по 35… …40 см одновременно с
плитами. При большей высоте балок их
бетонируют раздельно, устраивая по
высоте рабочий шов.

Бетонную
смесь в балках уплотняют глубинными
вибраторами с гибким ва­лом, а в плитах
— вибробрусами и по­верхностными
вибраторами. Рабочий устанавливает
поверхностный вибратор в исходное
положение, включает двига­тель и
крючком передвигает вибратор до конца
захватки, затем перемещает его
перпендикулярно к следу на расстояние
30.. 40 см и передвигает параллельно
пройденной полосе в обратном направле­нии,
перекрывая предыдущую полосу на 3…5 см.
Толщина слоев бетонной смеси при укладке
ее в плиты с двойным арми­рованием не
должна превышать 120 мм, а в плиты с
одиночным армированием или бетонные —
250 мм. Плиты перекры­тия бетонируют в
направлении второ­степенных или
главных балок, подавая смесь в направлении
ранее уложенного бетона.

studfiles.net

Строительная часть проекта. Элементы конструкции цеха. Фундаменты и базы стальных колонн



7. Строительная часть проекта.


7.1.Исходные
данные.


Разработка
проектов и смет промышленных объектов (заводов, цехов, зданий, сооружений
должна выполняться в соответствии с инструкцией СНиП 1.02.01-85 инструкция
о составе, порядке разработки, согласования и утверждения проектно-сметовой
документации на строительство предприятий, зданий и сооружений. Инструкция
распространяется на строительство новых объектов и расширение,
реконструкцию и техническое перевооружение действующих объектов.

Реконструкция
действующего предприятия — это полное или частичное переоборудование и
переустройство производства без строительства новых цехов основного
производства.

При
реконструкции предприятия производиться также и его техническое
перевооружение. Расширение, реконструкция и техническое перевооружение
могут осуществляться не только всего предприятия, но и отдельных его цехов.
Реконструкция и техническое перевооружение обходятся гораздо дешевле и
могут быть выполнены в более короткие сроки, чем строительство новых
предприятий и цехов, обеспечивая этим более быструю отдачу капитальных
вложений.

Предпроектный
период разрабатываются технико-экономическое обоснование (ТЭО) или
технико-экономические расчеты (ТЭР) и задание на проектирование.

ТЭО
(ТЭР) обосновывается необходимость и экономическая целесообразность
реконструкции действующего объекта. Указываются производственная мощность
объекта, номенклатура выпускаемой продукции, обеспечение материальными,
топливно-энергетическими, трудовыми и другими ресурсами‚ все эти пункты
рассмотрены в настоящей записке дипломного проекта.


7.2.Элементы
конструкции цеха.


7.2.1.Стальной
каркас
.

Стальные каркасы применяют на предприятии
металлургии, машиностроения и в других цехах при крупных пролетах и
значительных крановых нагрузках. В большинстве других производственных зданий по
указанию технических правил применяют сборный железобетонный каркас.
Согласно их требованиям колонны, балки, стропильные, подстропильные и
другие конструкции выполнены с применением широкополочных двутавров и
тавров.





Строительная часть проекта

ГГТУ гр. Л-51





               ГГТУ гр. Л-51


























































































































































































vunivere.ru

Базы колонн

Типы и конструкций баз

Назначением базы (башмака) колонны является:

  • распределять сосредоточенное давление от стержня колонны по определенной площади фундамента;
  • обеспечить закрепление нижнего донца стержня колонны в фундаменте в соответствии с принятой расчетной схемой.

Различают два основных типа баз — шарнирные и жесткие.

Простейшей шарнирной базой для центрально сжатых колонн является база, состоящая из толстой стальной опорной плиты, на которую опирается фрезерованный торец стержня.


Типы баз колонн


Применение баз с передачей усилия через фрезерованный торец стержня колонны целесообразно для колонн со значительной нагрузкой. Для легких колонн (а также в случае отсутствия торцефрезерных станков) применяют базы, в которых все усилие передается на плиту через сварные швы.

Передача усилия от стержня колонны на опорную плиту может быть также осуществлена при помощи траверсы, которая служит для более или менее равномерной передачи силовых потоков от стержня на плиту, приближая конструкцию по характеру воздействия к жесткому «штампу», опирающемуся на фундамент. Одновременно траверса является опорой для плиты при ее работе на изгиб от реактивного (отпорного) давления фундамента. Сама траверса работает на изгиб как двухконсольная балка, опертая на пояса или ветви колонны и нагруженная отпорным давлением фундамента.

Во внецентренно сжатых колоннах, как правило, устраивают жесткие базы, которые могут передавать изгибающие моменты.

С этой целью траверсы приходится развивать в направлении действия момента. При относительно небольших опорных моментах траверсы делают из листов толщиной 10 — 12 мм или швеллеров.

Некоторое применение нашли также базы подкосного типа.
Существенным недостатком такой базы являются ее малая жесткость, а также коробление опорной плиты в результате усадки швов, прикрепляющих листовые подкосы.

В колоннах с более тяжелыми крановыми нагрузками, с большими опорными моментами базы и их траверсы приходится еще более развивать.

Удобны, с точки зрения производства сварки открытые одностенчатые башмаки, усиленные ребрами или листовыми подкосами. Последние должны быть приварены швами минимальной толщины во избежание коробления опорного листа.


Открытые одностенчатые башмаки


Одностенчатые башмаки чаще всего применяются в сплошных колоннах постоянного сечения. К их недостаткам относится малая жесткость из плоскости рамы.


Подносный двухстенчатый разъемный башмак


Вариант двухстенчатого башмака с подкосами может быть применен для самых тяжелых колонн; при этом ввиду больших размеров базы, препятствующих транспортировке колонны с базой в целом виде, подобные башмаки иногда делают разъемными.

В сплошных колоннах переменного сечения весьма распространенным типом является сварной башмак с раздельными траверсами — одностенчатый в пределах стенки и двухстенчатый у ветвей.


Башмак с раздельными траверсами


В сквозных колоннах промышленных зданий обычно применяются базы раздельного типа, состоящие из двух самостоятельных башмаков, соединенных уголковыми связями.


База сквозной колонны


При большом расстоянии между ветвями они более экономичны, чем сплошные башмаки.

Клепаные башмаки устраиваются только в клепаных колоннах; по своей конструкции они аналогичны сварным башмакам.


Клепаный башмак сплошной колонны


Прикрепление башмаков к фундаментам осуществляется при помощи анкерных болтов (анкеров), заделываемых в фундамент при бетонировании. В центрально сжатых колоннах анкерные болты не рассчитывают и размеры их назначают по конструктивным соображениям (d = 22 — 26 мм).

В изгибаемых защемленных колоннах анкерные болты работают на растяжение от изгибающего момента. В этом случае их диаметр и длина назначаются по расчету.

Для удобства монтажа в верхней части фундамента вокруг анкерных болтов иногда оставляют колодцы сечением около 100 X 100 мм и глубиной 500 мм, которые позволяют производить незначительный отгиб болтов. При установке анкеров с применением жестких кондукторов (что особенно рекомендуется) колодцев не делают.

Отверстия в башмаке для анкерных болтов, как правило, делают диаметром, большим диаметра болтов, закрывая их монтажными шайбами, привариваемыми к башмаку после установки колонны в проектное положение. После установки колонн базы обетониваются для предохранения от коррозии.

«Проектирование стальных конструкций»,
К.К.Муханов

Башмак внецентренно сжатой колонны оказывает неравномерное давление на поверхность фундамента. В направлении действия момента плита башмака оказывает на фундамент сжимающее действие, а с противоположной стороны стремится оторваться от поверхности фундамента. Схема к расчету анкерных болтов Этому отрыву препятствуют анкерные болты, осуществляющие защемление колонны. При конструировании первоначально задаются шириной плиты базы В. Длина плиты определяется из…

Расчет опорной плиты и траверсы центрально сжатой колонны Размеры опорной плиты центрально сжатой колонны определяются по расчетному сопротивлению бетона фундамента осевому сжатию R6 (принимаемому равным 44 кг/см2 для бетона марки 100). Минимальная площадь плиты определяется по формуле где N — расчетное усилие в колонне. Найдя необходимую площадь плиты, переходят к конструированию башмака, назначая ширину плиты…

www.ktovdome.ru

Типы, конструкции баз колонн и их расчет

12 мая 2016 г.

База колонны служит для распределения сосредоточенного дав­ления от стержня колонны по площади фундамента и обеспечивает закрепление нижнего конца колонны в соответствии с принятой рас­четной схемой.

Различают два основных типа баз — шарнирные и жесткие. Шарнирные базы имеют наиболее простую конструкцию. Для цен­трально-сжатых колонн со значительным усилием может быть при­менена база, состоящая из толстой стальной опорной плиты, на ко­торую опирается фрезерованный торец стержня (рисунок ниже). Для легких колонн фрезеровать торец нецелесообразно, так как все уси­лия могут передаться на опорную плиту через сварные швы, с по­мощью которых колонна прикреплена к плите. Соединительная тра­верса (рисунок ниже) создает более равномерную передачу силового потока от колонны к плите. Особенность всех шарнирных баз со­стоит в том, что анкерные болты (их обычно два) крепят базу к фун­даменту непосредственно за опорную плиту.

Жесткие базы центрально-сжатых колонн (рисунок ниже) имеют не менее четырех анкерных болтов, которые крепятся к траверсам. Благодаря этому после затяжки болтов исключается поворот колон­ны на опоре.

Во внецентренно сжатых колоннах устраивают жесткие базы, которые могут передавать изгибающие моменты. С этой целью тра­версы приходится развивать в направлении действия момента. При относительно небольших опорных моментах траверсы делают из листов толщиной 10-12 мм (по типу рисунок ниже) или швеллеров.

Типы баз колонн

1 — анкерные болты; 2 — опорные плиты; 3 — траверсы

Толщину опорной плиты базы определяют расчетом, однако из конструктивных соображений не принимают менее 20 мм.

Обычно базы колонн устанавливают на 500-1000 мм ниже от­метки пола здания и обетонировывают для защиты от коррозии.

Расчет и конструирование баз колонн. База служит для пере­дачи нагрузки от стержня колонны на фундамент. При незначитель­ной нагрузке (N < 6000 кН) она состоит из опорной плиты, и на­грузка в этом случае передается полностью сварными швами, при­крепляющими стержень колонны к этой плите. В общем случае база состоит из опорной плиты 1, траверс 2, ребер жесткости 3 и анкер­ных болтов 4 (рисунок ниже). На этом рисунке представлен нежесткий (шарнирный) вариант базы. При назначении размеров элементов базы принимают во внимание рекомендации: с = 70-120 мм; tpl = 16-40 мм; ttr = 10-16 мм; tr > 6 мм.

Схема базы

1 — опорная плита; 2 — траверсы; 3 — ребра жесткости; 4 — анкерные болты; 5 — диафрагма

Анкерные болты фиксируют правильность положения колонны относительно фундамента. В центрально-сжатых колоннах они не имеют усилий и поэтому их диаметр назначают конструктивно в пределах 20-36 мм. При шарнирном опирании анкерные болты кре­пят непосредственно к опорной плите (рисунок выше), за счет гибкости которой обеспечивается податливость соединения, если возникают случайные моменты. При жестком сопряжении болты (не менее че­тырех) крепят к стержню колонны посредством специальных сто­ликов или к траверсам (в зданиях с легкими мостовыми кранами) и затягивают их с напряжением, близким к расчетному сопротивле­нию. Это устраняет возможность поворота стержня колонны на опо­ре. В данном случае база считается жестко защемленной в фунда­менте здания как в плоскости, так и из плоскости рамы.

ros-pipe.ru

Обетонирование цементным бетоном — МегаЛекции


1-восстанавливаемая конструкция

2-Рабочая арматура

3-накладки, привареваемые к рабочей арматуре (из стали)

4-Подготовленная поверхность

5-востановленный защитный слой бетона, наносимый бетонированием или торкретированием

Торкретирование цем.-песч. р-ром

1-Востановленная конструкция

2-рабочая арматура

3-Расчищенная поверхность конструкции

4-арматурная сетка из проволки, прив. к раб. арм-ре Д=5-6мм, ячейка 50х50мм

5- Восстановленный защитный слой из р-ра М150-200

Технология восстановления несущей способности опорных частей изгибаемых элементов

Восстановление несущей способности изгибаемых элементов при разрушении их опорных частей как и вообще усилений указанных элементов на восприятие поперечных сил целесообразно производить посредством увеличения сечения поперечной и наклоннннойарм.

Простым по трудоемкости способом явл. усиление вертикальными накладными хомутами:

1. Усиливаемая балка

2. хомуты с гайками

3. поперечное усиление

4. продольное усиление

5. трещина в бетоне

Для устройства хомутов необх. предварительно пробить отверстия с обеих сторон балки, затем снизу балки в отверстия заводятся хомуты. При этом на каждой грани балки под хомуты устраиваются прокладки из уголков. Хомуты имеют на концах резьбу. После подвязки хомутов сверху балки, на их концах одеваются накладки из полосовой стали.

Технология восстановления и усиления ЖБК способом увеличения поперечного сечения с применением бетонирования.

Усиление сборных и монолитных ж/б конструкций обетонированием производят способом устройства ж/б обойм, трехсторонних рубашек и односторонних набетонок с устройством доп. арматуры.

Мin толщина обойм и набетонок при усилении обетонированием.

Усиливаемые элементы Способы устройства обойм, набетонок
вибрирование Торкретирование
Колонна
Боковые стенки балок
Нижние пояса балок, ферм
Стенки резервуаров, силосов
Плиты перекрытий при устройстве набетонок
сверху
снузу




3,5



3,5
-
3,5

Ж/б обоймы использ. при необходимости увеличения или восстановления несущей способности колонн, стоек, рам, ферм, а также при усилении изгибаемых элементов, сборных и монолитных балок , ригелей, иххарактерная особенность охватывать конструкции со всех сторон.


Наиболее широкое применение обойм рекомендуется для усиления колонн, т.к. в этом случае достигается наибольший эффект этого конструкторского решения. Для усиления колонн применяется несколько типов обойм, которые отличаются конструктивными особенностями, материалами, производством работ и эффективностью усиления.

Одним из типов ж/б обойм являются обоймы с обычной продольной и поперечной арматурой без связи арматурной обоймы с арматурой, усиливающей колонны. Площадь продольного армирования обоймы определяется расчетом, но Ø>=16мм для сжатых и 12мм для растянутых стержней. Поперечная вязанная арматура применяется Ø>=6мм, а сварная – 8мм, и устанавливается с шагом 15 диаметров – продольная, но <=3толщины обоймы и <=200мм в местах возможной концентрации напряжений. Шаг хомутов должен быть вдвое меньше.

При устройстве местной обоймы на поврежденной поверхности она должна выходить за пределы на длину не менее 0,5 толщины обоймы, >=длины анкеровки арматуры, >=2хширин большей грани колонны и >=400мм.

Для улучшения сцепления нового бетона со старым на поверхности старого бетона выполняют адгезионную обливку из полимерных или химических добавок.

Разновидностью ж/б обойм колонн являются обоймы с установкой вдоль их граней жесткой наружной арматуры из уголков, которая у концов усиливаемых колонн приваривается к горизонтальным опорным уголкам.



Рекомендуемые страницы:

Воспользуйтесь поиском по сайту:

megalektsii.ru
