Хороший металл для самодельного холодного оружия

Здравствуйте! Сегодня я хочу поделиться накопленным опытом по использованию и добыванию материала для ножей и вообще оружия. Т.к. заказать на заводе штучно малые куски почти что невозможно или жутко дорого, то приходится искать аналоги, заменители…и оказывается халявного металла вокруг – пруд пруди! И качественного и всякого разного. Начнем с самого простого и распространенного.

Этюд 1. Черняга или Ода водопроводным трубам

Здесь поле для захвата широченное: это и полоса со стройки, уголки, трубы от батарей, швеллера, арматура. Этого добра всегда можно везде найти в сколь угодно большом количестве. «А зачем?» — спросят поклонники высокотехнологичных сплавов и сталей. А очень просто. Из чего делать накладки, всякие кольца и прочее? Ясно, что самое простое и дешевое – черняга.

Теперь поговорим о том, как можно улучшить качество нашего материала. Вышеперечисленные изделия сделаны из ковкого железа и хорошо обрабатываются прессовкой и ковкой. При этом от деформаций, металл приобретает более высокую твердость и прочность. Да, я поклонник холодной ковки, что делать? Но это реально работает! Например, для изготовления накладок на какой-нибудь нож для выживания я бы взял не просто пластину нужной толщины, а полосу раза в 2 толще, чем надо и разогнал бы ее до нужной толщины холодной ковкой, тем самым упрочнил металл и значительно увеличил качество моего изделия. Вообще качество металла в большой степени зависит от того, как его обрабатывают. Можно и из арматурины выковать классный штык-нож хорошего заводского качества, а можно и высокотехнологичную сложнолегированную сталь испортить так, что только в мусор и годится.

Холодной ковкой мне удалось довести по прочности кромки лезвия сталь 3 до рессорно-пружинной 65Г (сырой, с завода).

Еще один пример полезного наклепа – хромоникелевая нержавейка. Отличить ее не сложно: она не полируется болгаркой, а покрывается сизой пленкой окислов. После расковки в 2-3 раза она становится пружинистой и упругой, лично проверял. Про латунь уже писал, повторяться не буду.

Ниже – нож-меч, кованный из хромоникелевой нержавейки.

Но, но, но…важно, как и везде иметь чувство меры! Здесь правда подскажет только опыт. Если перебить и измочалить сталь чрезмерной уковкой или неправильной техникой ковки, то ничего хорошего не выйдет, треснет и сломается. Здесь работает только одно правило: чем тверже сталь, тем хуже и меньше она прессуется, тем вероятнее ее растрескивание.

Техника ковки хорошо описана у Кузнецова, но это для горячей. Для холодной достаточно взять молоток с круглым бойком.

Еще один вариант применения холодной обработки – это проделывание отверстий. Можно конечно взять дрель и за минуту наковырять дырок, где надо. А можно пробить их. Это трудно, долго, но зато отверстие не будет ослаблять наше изделие и само по себе будет лучше держать форму. Придется правда стачивать розочки рядом с дыркой, но оно того стоит. Пробивать можно обычным строительным гвоздем для бетона, они копейки стоят. Желательно конечно сделать специальную приспособу под это дело, но при должной сноровке можно и с помощью плоскогубцев и молотка справиться. Забегая вперед, скажу, что этот способ выручает там, где нужно просверлить уже закаленную тонкую (1-3 мм) сталь, режим термообработки которой неизвестен или нет возможности (или желания) перезакаливать. Нужно только под дырку подложить гайку чуть большего номера, чем отверстие, иначе вашу заготовку просто разорвет трещиной.

Отдельно стоит сказать об арматуре. В ней металл содержит довольно много углерода и первичная закалка у нее неплохая. При наличии горна и угля из нее можно делать очень хорошие вещи.

Теперь пару слов про защиту от коррозии. Это больное место любых сталей, кроме разве что нержавейки и высоколегированных металлов (сия участь не избежала и цветных сплавов, лично видел прогнивший насквозь уголок из дюраля)

Неплохой способ придумали сварщики-автомобилисты: пока металл еще горячий (светится) нужно быстро намазать его солидолом. Довольно длительное время так обработанная сталь не поддается ржавчине. Вот, в общем-то, и все о водопроводных трубах.

Этюд 2. У10 и иже с ней

Здесь материала тоже много. Но и обработка сложнее. Здесь уже необходимо уметь проводить термообработку и знать ее режимы. Но что собственно обрабатывать?

Начнем с гаража и дачи. Для кухонных ножей (а также каких-нибудь скрытых лезвий-стилетов) хорошо подойдет старая тупая пила, которую точить ну никак не охота. Здесь радует простота обработки: закаливать ее не надо, достаточно вырезать, наклепать спуски и кромки, отшлифовать и можно спокойно заниматься всякими резными рукоятями, зеркальной полировкой и прочими художественными изысками. Наклепка производится, пока торец не станет в 2 раза тоньше, чем остальная пила. Здесь так же лучше поэкспериментировать, благо, что материала хватает.

Хорошую твердость и качество имеет пружинная сталь. Ленточные пружины от часов, обычные от стиральных машин…свою боевую цепь я делал именно из пружины. Из нее же можно сделать классный стилет-иглу (тоже когда-то делал)

Далее несколько сложнее.

Циркулярные диски стоит перезакаливать, т.к. с современной логикой «экономии» режущие кромки у диска из твердых сплавов, а остальной металл – недокаленный, вязкий, но углерода там, в принципе достаточно. В этом плане очень выигрывает советский инструмент, который в отличие от современного закаливали полностью. Если вы купили участок в какой-нибудь глухой деревне, то вам может о-о-очень сильно повезти: я на своем нашел огромный циркулярный диск (смотри статью «боевой тесак»), 6 (!) лезвий от шпоночного станка. Последнее – изумительный материал для ножей! Древнегерманский нож сакс из этих полотен:

Вообще хорошо закаленную сталь, довольно просто отличить от обычной стали по звону. У мягкой черняги звон глухой, а у закаленной – высокий чистый звук. Вся сложность обработки каленого материала заключается в том, чтобы не перегреть, а если сталь хрупкая – то правильно отпустить.

Это кованый кинжал из углеродистой стали с накладками рукояти из стали 3 и дюралевым больстером. Какая конкретно сталь – не скажу, лезвие мне досталось в подарок.

Теперь перейдем к рессорам и напильникам. Это материал для тех, кто планирует заняться ковкой. Рессора изначально довольно мягкая, а у напильника сильная закалка только на поверхности и если вы просто сточите его, то рискуете попасть именно на мягкую сердцевину. Сложные и интересные методы ковки стали описывать здесь не буду, а сделаю ссылочку на специалиста, который уже не один десяток лет занимается кузнечным делом. kuznec.ru или наберите в поисковике Виктор Кузнецов кузнец. Первая ссылка – его сайт.

Добавлю здесь только то, что старую рессору лучше не брать, т.к. на ее поверхности имеется много микротрещин, которые снижают качество и прочность изделия. Рессора плоха для ножей и больше подходит для топоров и мечей.

Этюд 3. Лигатуры или да поможет нам цветмет

Легированные и сложнолегированные стали – большая редкость. Но сразу условимся: мы говорим об углеродистых легированных сталях, т.к. качество режущей кромки определяет именно количество углерода, а не чего-либо еще.

Самое простое и доступное, на мой взгляд – отрезные алмазные диски по камню и бетону. Их основная часть состоит из стали х12 или 100х12 в российской ножевой маркировке. Эта сталь прекрасно закаливается, отжигается и обладает всеми положительными свойствами такой же по углероду обычной стали (У10). Также нет проблем с уковкой по толщине, т.к. диски обычно не толще 3 мм. Обратная сторона медали – наличие слабой токсичности этой стали. Дело в том, что для достижения свойств нержавейки необходимо 13% хрома, в этой стали его меньше. Если после шлифовки нож  из этой стали вытереть насухо, то он не заржавеет. Но, с другой стороны, опустите его в горячий чай, и лезвие мигом покроется чем-то невразумительно темным. Это окись хрома, которая, в общем-то, канцероген. Для ножей походных, рабочих, боевых эта сталь идеальна, но на кухне ей делать нечего, и прежде чем отрезать таким ножом себе колбасы стоит подумать. Полубоевой нож из этой стали:

Гарда – нержавейка, рукоять – дюраль.

Далее – гаечные ключи. Их не надо перезакаливать, можно просто вытачивать из них и не париться. Из гаечного ключа идеальными получаются метательные ножи. Они обладают убийственной прочностью, неплохо держат острие, плохо ржавеют и обладают своеобразным голубоватым оттенком (добавка ванадия) Ниже – набор метательных ножей, два бодзе-сюрикена из арматуры и два метательных ножа из гаечных ключей. Третий – отпущенный обломок магазинного ножа.

Оружие делать можно не только из металла. Например, экзотично и необычно смотрится куботан из стекла или дубовый кинжал:

Оба они незаметны для металлоискателей и не считаются холодным оружием. Дубовый кинжал пробивает толстую джинсу, сам проверял.

Если сталь неизвестна

А что делать, если вы нашли лакомый кусочек стали и не знаете, подойдет ли он вам? Есть несколько способов выяснить его качество.

1. холодная ковка и керн.

Мягкая галимая черняга легко сминается молотком, а дыры в ней керном пробиваются на ура. Твердые сплавы же мнутся плохо и скорее расколются, чем помнутся, а кернер по ним скользит и трудно бить дырку в одном и том же месте. Ярким показателем твердости является полное сминание острия гвоздя по бетону об сталь.

2.

Метод искровой пробы помогает установить примерный состав стали и наличие лигатуры. Заключается в следующем: на наждаке (или болгарке) исследуемую сталь обтачивают и смотрят на цвет и характер искр. Ниже таблица данных

металл	Цвет и характер искр
Низкоуглеродистая сталь (черняга)	Непрерывный пучок соломенно-желтых искр, звезд мало.
Углеродистая	Светло-желтый пучок со звездами
У12, У13	Плотный короткий пучок с большим количеством разветвленных звезд
У7, У10	Расходящийся пучок светло-желтый , много звезд.
Хромистая	Плотный пучок темно-красный, много сильноразветвленных звезд.
Хромовольфрамовая (быстрорез)	Прерывистый темно-красный пучок с более светлыми каплевидными звездами
Пружинная кремнистая	Широкий темно-желтый пучок со светлыми звездами.
Кобальтовая быстрорежущая	Широкий темно-желтый пучок без звезд.

3. Поговорим о нержавейке. Помнится, в одном из комментов здесь кто-то высказывался о непригодности нержавейки для ножа. Как отличить ферритную (с малым количеством углерода) от аустенитной нержавейки? Все просто: ферритная не магнитится. Именно соединение углерода в сплаве усиливает магнитные свойства железа. Поэтому магниты и делают из высокоуглеродистых сплавов (за исключением современных ноу-хау из неодима или алюмомарганцевых).

4. Еще подскажет личный опыт. Перебрав центнер-другой разного железа, вы научитесь определять «на глаз» то, что подойдет, а с чем лучше и не возиться.

Бонус для любителей ножей и ножеделов

Что определяет качество вашего ножа? Опираясь, на какие характеристики можно сказать: этот нож хороший, а тот – хлам? Начнем с того, что разные ножи сделаны для разных целей. Универсального ножа просто не существует.

Основные характеристики ножа следующие:

— Твердость

— Прочность

— Вязкость

В зависимости от того, какой из признаков ярче, и определяется назначение ножа.

Миф: чем тверже нож, тем лучше режет

Если ваш знакомый на рыбалке перед вами хвастается, что, мол, у него нож 72 единицы по Роквеллу, а ваш всего лишь 54, то совсем не повод расстраиваться и завидовать. Лучше понаблюдать, сколько раз этот знакомый будет точить нож за рыбалку и как быстро он затупится. Очень твердое лезвие имеет неприятное свойство выкрашиваться при сильных нагрузках (кость какая-нибудь). А еще очень твердое лезвие трудно точить. Так что пускай он мучается с заточкой, а мы возьмем помягче, но получше. Да и вязкий нож проще и легче точить, как говорится, провел по голенищу сапога – и он снова бреет.

Прочность ножа складывается из твердости и вязкости. Эти же две характеристики определяют качество режущей кромки, и в то же время взаимоисключающие. Ножи с высокой твердостью целесообразно делать толще и затачивать под большим углом, иначе кромка выкрошится.

Нож для более мягких материалов (колбаса, огурцы и т.д.) лучше сделать несколько мягче. Он будет неплохо держать заточку, а угол можно будет сделать меньше, что значительно облегчает жизнь. Твердые тяжелые ножи больше годятся на порубить-построгать, чем в обычной жизни. Если же рубить и строгать мягким ножом, то очень скоро кромка сомнется и будет не слишком весело ее перетачивать.

Чтобы жало ножа не обламывалось, нужно делать его угол пошире, а спуски под большим углом. На внешний вид это несколько повлияет, но зато прочность повысится.

Неплохой, но жесткий способ проверки на прочность – изгибание лезвия в тисках на угол в 45 градусов. Если нож хороший, то он вернется в прежнее состояние без деформаций или не даст себя согнуть (для тонких), не сломавшись при этом.

На качество реза – проверка на весах. Кладем канат на весы и делаем резы до тех пор, пока нажим на нож не превысит определенное значение (например, 15 кг). Считаем резы и сравниваем.

Постскриптум

Для оружия, если есть возможность, лучше брать импортную сталь, желательно немецкую или японскую.

Что может быть лучше, чем

нож

из перекованного японского старого подшипника от любимой мазды? Наш же металл содержит изрядную долю фосфора и серы, которые вредны для стали.  Из-за этого изделие быстрее сгнивает и имеет худшую прочность. А как же иначе? На Урале заводы еще со времен Петра 1 стоят, по тем технологиям гонят. Из нашего же металла лучше брать электросталь (сталь, выплавляемую не углем, из которого сера и идет, а с помощь электролиза). Это все те же подшипники. Для горна стоит нажечь древесного угля, т.к. он чистый, не содержит серы, которая в процессе нагревания может перейти в металл.



Вот и все, что я хотел рассказать о сталях. Удачи в трудах и творчестве!

Автор: Андрей Галкин

sekach.ru

Что можно сделать из старого диска на болгарку, или в сотый раз о самодельных ножах. / Нож / НеПропаду

Возникла у меня как-то идея самостоятельного изготовления ножа полностью, т.е. не из обломка кухонного а полностью. Поскольку я этим не занимался ранее, то заготовок из клапанов или полотна мехпилы у меня не было, решил использовать то что нашел в хозяйстве. Тем более я задавался целью не холодное оружие изготавливать, а потренировать рученки.
Итак в гараже нашел старые, сточенные алмазные диски на болгарку по камню. Я пережил уже не одну стройку и у меня их было несколько, я с них делал ножи на измельчитель травы, металл там как мне сразу показалось, хороший.

Полученную заготовку немного обточил на наждаке, а потом попытался отполировать наждачной бумагой (при помощи насадки на дрель)

Ручку решил делать наборную, для этого нужно приварил к лезвию прут с резьбой

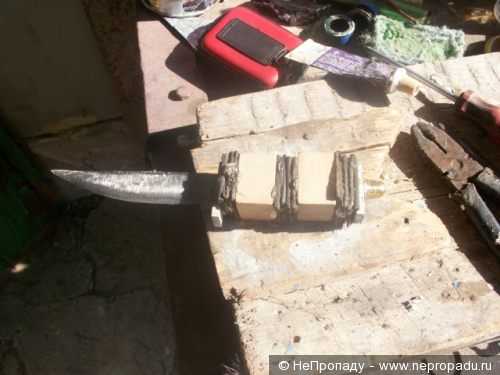

Ручку набирал из того что нашел: кусочки кожи от старого ремня, и пару деревянных брусочков. Все это при укладывании промазал клеем.

Отсекаем все лишнее и доводим до «товарного» вида

В результате рукоблудия получился небольшой нож для домашнего хозяйства. Это была моя первая попытка сделать самостоятельно нож. Таких попыток здесь описано сотню, я больше хотел показать что можно сделать из остатков диска.

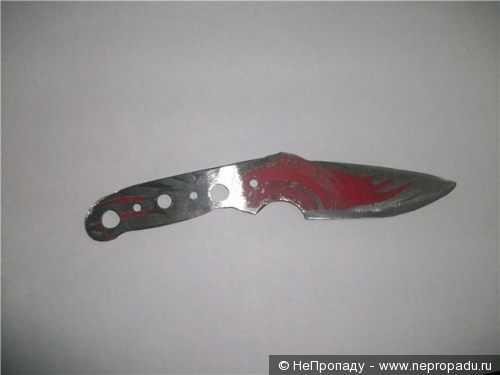

Из того кусочка который на этом фото самый верхний, я вырезал самодельный матательный нож.

Сейчас, я в нем, для лучшей развесовки сделал дырки побольше и заполировал лучше. Если приловчиться, то можно довольно сносно метать его, да и колбаску приходилось им подрезать.

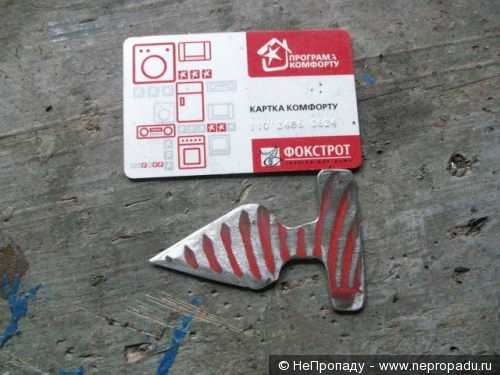

А из совсем маленьких остатков от диска сделал себе вот такую игрушку.

Это штуковина лежит у меня в портмоне, между двух старых банковских карт.

nepropadu.ru

Нож по металлу из диска циркулярной пилы

Мы с другом решили сделать ножи из одинаковой стали и одинаковой формы, но я делаю вручную, а он — электроинструментами.

Мне было интересно, сколько времени у меня уйдет на то, чтобы сделать нож по бетону или металлу, используя лишь надфили и дрель и свои руки. Результат меня очень порадовал.

Шаг 1: Шаблон

Я старался сделать нож из диска циркулярной пилы как можно больше. Сначала из тонкого картона вырезаем шаблон, затем обводим его тонким маркером на диске. Если обводить шаблон обычным маркером, толщина линии при вырезании полотна ножа может стать причиной кривизны контура.

Шаг 2: Грубая заготовка

Теперь вырезаем нож из алмазного диска, закрепленного на рабочем столе, часть с абрисом ножа. Если вы раньше не пользовались ножовкой по металлу, помните, что ее надо располагать зубьями от себя и полотно должно быть хорошо закреплено. Ножовка режет прямым ходом, поэтому убедитесь, что диск закреплен правильно.

Шаг 3: Делаем вспомогательные прорези

Чтобы легче было вырезать изогнутый контур, сделайте несколько вспомогательных перпендикулярных прорезей на всем протяжении изгиба, вплоть до ручки. Затем получившуюся гребенку срежьте ножовкой по металлу, держать ее нужно под небольшим углом.

Шаг 4: Дорабатываем заготовку надфилем

Чтобы довести заготовку до нужной формы, я взял кусок доски 5х10 см и прижал к нему заготовку струбциной. Это позволяет спокойно обрабатывать заготовку надфилем, так как она надежно закреплена. Надфилем удобно обрабатывать места, требующие точных и осторожных движений. Обух имеет легкий изгиб, его можно проверять плоской стороной надфиля. Если обух прямой, вы это сразу увидите.

Шаг 5: Тонкая доработка формы

Чтобы довести форму ножа до нарисованной, я использовал несколько разных надфилей. Заготовка выглядит почти готовым ножом, заусенцев почти не видно. Если где-то заметите пробелы, обновите маркером нанесенный контур и продолжайте шлифовать, пока контур ножа не совпадет с рисунком. Фото шлифовки отсутствуют, но я ее проводил: начал с абразива 150 грит, постепенно меняя до 220 грит.

Шаг 6: Сверлим отверстия

Отмечаем и сверлим отверстия для шпилек.

Шаг 7: Отмечаем середину лезвия

Маркером отмечаем длину лезвия ножа из дисковой пилы. Затем возьмите сверло такого же номера, что и толщина лезвия и приставьте к лезвию – так вы определите среднюю линию. Оставьте царапину сверлом по всей длине (на фото не очень хорошо видно). Эта линия очень поможет вам шлифовать спуск, чтобы лезвие не пошло волной или не перекосилось на одну сторону.

Шаг 8: Делаем на лезвии спуск

Для обозначения спуска я использовал рашпиль – и понял, что вручную я его ровно сделать не смогу. Я решил сделать более плавный угол спуска и начал снимать металл от кромки к ребру. Так как опыта у меня совсем нет, я действовал очень осторожно. Когда сделаете спуск под нужным углом, отшлифуйте всю заготовку наждачной бумагой 220 грит.

Шаг 9: Готовое лезвие

На фото заготовка с законченной формой и отшлифованная, готовая к закаливанию.

Шаг 10: Закалка лезвия

Сначала я хочу сказать, что я не рекомендую закалку в открытом пламени, хотя многие и говорят, что так делали и все нормально. Я считаю этот способ опасным, поэтому я закаливал нож в своем мини-горне. Если у вас нет такого, то можно закалить заготовку на заказ. Мои действия с мини-горном: сначала я развел костер, затем, использовав фен с надетой на него трубой, раскалил угли докрасна, и поместил заготовку в пламя. Когда она нагрелась до такой степени, что перестала магнитить, я остудил ее в арахисовом масле. На последней фотографии показан нож после закалки.

Шаг 11: Отпускаем металл

Теперь нужно отпустить металл. Для этого сначала очистите заготовку ножа от слоя окалины, образовавшейся во время закалки. Прогреваем духовку до 190°С, и помещаем туда заготовку ножа на один час. Через час выключите духовку и оставьте остывать, не открывая дверцу.

Как только заготовка остынет до такой температуры, что ее можно будет взять в руки, достаньте заготовку ножа. После отпуска металл приобрел светлый или светло-бронзовый оттенок. Теперь шлифуйте заготовку, начав с наждачной бумаги 220 грит и постепенно меняя абразивность до 400 грит. Я шлифовал заготовку в одном направлении – от ручки до острия, это придало поверхности металла однородный вид.

Шаг 12: Начинаем делать ручку

Обведите контур заготовки фломастером на рейке. Сжав рейку и обрезок доски 5х10 см струбцинами, я отпилил два кусочка, толщиной по 6 мм каждый (хотя можно было этого и не делать, а выпиливать заготовки прямо из целиковой рейки). Затем я выпилил две половины рукоятки.

Шаг 13: Дорабатываем рукоятку

Тщательно отшлифовываем те стороны деревянных частей рукоятки, которые будут склеиваться с металлом. Чтобы половины рукоятки приклеились вплотную к металлу, они должны быть максимально ровными, между металлом и древесиной не должно быть щелей и карманов. На этом же этапе я окончательно выбрал форму рукоятки.

На одной части рейки обводим хвостовик заготовки ножа, затем лобзиком выпиливаем заготовку рукоятки. Обводим эту заготовку маркером на другой рейке и тоже выпиливаем. Так у вас получатся две практически идентичные половины рукоятки. На последней фотографии примерка заготовок к хвостовику ножа, чтобы убедиться, что весь хвостовик будет закрыт древесиной.

Шаг 14: Формируем гарду

Теперь снова шлифуем и доводим форму. Очень важно вывести на этом этапе гарду (больстер), так как потом, после приклеивания половин рукоятки, подступиться к ней будет очень сложно, на металле обязательно останутся повреждения. Гарду шлифуйте, меняя номер наждачной бумаги до 800 грит, она должна быть приведена к окончательной готовой форме до приклеивания рукоятки.

Шаг 15: Сверли отвертстия

Теперь приступайте к сверлению отверстий под шпильки. Для этого просверлите одно отверстие, и вставьте в него сверло того же номера, что и то, каким сверлили. Это нужно, чтобы хвостовик случайно не сдвинулся относительно деревянной заготовки при сверлении второго отверстия. Также сверлим отверстия во второй деревянной заготовке рукоятки.

Шаг 16: Делаем шпильки

От прутка 5 мм из нержавеющей стали отпиливаем два кусочка, из них сделаем шпильки. Прежде чем нанести клей, покройте клинок защитным покрытием (я использовал изоленту). Поверхности всех склеиваемых деталей протрите ацетоном или спиртом, чтобы убрать пыль и сор, и чтобы обезжирить их.

Шаг 17: Клеим рукоятку

Когда все детали просохли после очистки, я замешал эпоксидку и щедро нанес ее на деревянные части рукоятки и на шпильки. Затем зажимаем рукоятку струбцинами и оставляем на сутки.

Шаг 18: Завершаем форму рукоятки

Когда клей просохнет, отрежьте выступающие части шпилек ножовкой. Теперь напильником обработайте рукоятку, чтобы наметить окончательную форму.

Шаг 19: Шлифуем рукоятку

Когда вы придадите рукоятке форму, приближенную к окончательному виду, начинайте шлифовать ее надфилями, а затем и наждачной бумагой, постепенно повышая число грит (я остановился на бумаге 600 грит)

Шаг 20: Обрабатываем рукоятку маслом

После достаточно длительного процесса шлифовки, я, наконец, получил нужную мне форму рукоятки и гладкость поверхности. Затем я очистил поверхность рукоятки ацетоном, а после нанес пять слоев тунгового масла.

Шаг 21: Точим лезвие

Лезвие ножа я заточил на своем шлифовальном блоке (меняя на нем наждачную бумагу 1000, 1500 и 2000 грит). Также я использовал кусок кожи для правки лезвия.

Шаг 22: Нож готов

На фото готовый нож. Хотя его изготовление было достаточно сложным, результат очень радует.

Шаг 23: Бонус

Я сделал еще два ножа, но уже не вручную, а с помощью электроинструментов. Могу сказать, что времени ушло практически втрое меньше, чем на первый нож.

masterclub.online

Слабо сделать нож из пильного диска ручными инструментами?

Если сможете найти источник использованных пильных дисков, можете изготавливать из них отличные ножи. Эта сталь должна поддаваться закалке, по крайней мере, многие уверяют, что при изготовлении пильных дисков применяются высокоуглеродистые стали.

Нож делается довольно просто по классической схеме. Может быть, вы узнаете из этой инструкции для себя что-то новое. Автор не использует при изготовлении болгарку, шлифмашину и другие навороченные инструменты, все делается вручную, не считая приспособлений для закалки.

— картон, ножницы, чертежные инструменты для изготовления шаблона;

— древесина и латунные штифты для изготовления рукоятки;

— наждачная бумага разной зернистости и другое.

Процесс изготовления ножа из пильного диска:

Шаг первый. Переносим шаблон на металл
Первым делом сделайте бумажный шаблон. Тип шаблона выбирайте на свой вкус. В первом случае шаблон можно создать на тонкой бумаге и вырезать. А потом этот шаблон просто приклеивается к заготовке и потом вырезается.

Во втором случае шаблон делается из плотной бумаги, например картона, а потом обводиться на листе бумаги маркером. Именно этот вариант и выбрал наш автор. Маркер нужно использовать с максимально тонким наконечником, так как в будущем возникнут проблемы при обработке.

Нож автор решил сделать максимально длинным, так что шаблон был изготовить по всей «длине» пильного диска.

Шаг второй. Вырезаем заготовку
Работы ведутся обыкновенной ножовкой по металлу. Вы можете пользоваться болгаркой или ленточным отрезным станком, автор просто делает нож любительски, так сказать «на спор». Сперва ручной ножовкой получится вырезать очень грубый профиль, он вырезает просто прямые линии. Для дальнейшей работы вам будут нужны тиски или струбцины.

Далее, когда основной профиль готов, понадобится вырезать закругленные места. Для этих целей автор делает несколько поперечных разрезов до линии профиля, а затем вырезает эти места секциями. Это позволяет вырезать нужные формы обычной ножовкой.

Шаг третий. Стачиваем лишнее
Дальнейшие работы принято выполнять как минимум точилом или болгаркой, а в идеале на ленточном шлифовальном станке. Автор все делает, вооружившись хорошими напильниками. С помощью него стачиваем все бугорки, неровности, которые остались после грубой работы ручной ножовкой.
С помощью напильника можно еще производить некоторые замеры плоскости, если на клинке таковые имеются.

Напильники тут нужно использовать разные, чем у вас их больше, тем лучше. Понадобятся не только плоские, но круглые, полукруглые и другие. Ориентироваться тут нужно на фломастер, в итоге эта линия должна быть сточена и исчезнет. Ну или можно стачивать металл до нее, тут кто уже как выберет.

Шаг четвертый. Сверлим отверстия и намечаем профиль лезвия
Сперва автор хотел сделать длинные широкие скосы, но металл пильного диска оказался слишком тонким, и их пришлось уменьшить. Так ил иначе, для создания ровных скосов вам понадобиться их разметить на заготовке все тем же маркером.

Еще вам будет нужно сверло того же диаметра, что и толщина заготовки. Приложив ее и сверло на ровный стол, проведите по всей длине лезвия линию. Это позволит его четко разделить на две половины. Потом будет очень удобно вытачивать скосы.

На этом же этапе автор наметил и просверлил в металле отверстия под штифты, которые будут держать ручку. Дрель он, конечно, использовал не ручную механическую, а беспроводную (на аккумуляторе). Ну, электрическая дрель, я думаю, найдется у каждого.

Шаг пятый. Формируем профиль и шлифуем клинок
Настает самый ответственный и тяжелый этап в изготовлении ножа, ведь от него будут зависеть все режущие данные. Для формирования скосов вам понадобится надежно закрепленный брусок и пару саморезов. Приложите заготовку к бруску и прикрутите ее двумя саморезами. Теперь, вооружившись напильником, можете потихоньку формировать скосы. Не спешите и следите за тем, чтобы скосы были ровными.

Когда скосы будут сделаны, клинок можно шлифонуть. Это уберет царапины от напильника. Тут вам понадобиться наждачная бумага зернистостью 220. Наждачку нужно будет прикрепить к бруску для удобства.
Вот и все, заготовка готова к следующему шагу – закалке.

Шаг шестой. Закалка и отпуск металла
Чтобы нож получился максимально прочным и долго держал заточку, его можно закалить. Хотя в некоторых случаях при изготовлении ножей из пильных дисков их не закаляют и вовсе. Для закалки вам понадобится хороший костер, или же можно использовать небольшую самодельную печь, как в этом случае. Чтобы получить нужную температуру для разогрева, вам понадобиться обычный бытовой фен и кусок длинной трубки (подойдет от пылесоса). Ну а дальше, как, что и куда, думаю догадаетесь сами. Кстати, вместо фена подойдет и пылесос.

Металл нам нужно нагреть до того момента, когда он уже не будет притягиваться магнитом. Если у вас нет опыта, держите возле себя магнит и проверяйте. Еще о степени нагрева свидетельствует цвет металла. Сечение должно быть ярким.

Когда нож будет равномерно прогрет, пришло время его охлаждать. Для охлаждения автор использовал арахисовое масло. Впрочем, любое другое растительное должно подойти. При охлаждении будет выделяться много дыма и брызг, так что делайте это на безопасном расстоянии и в целом придерживайтесь всех правил безопасности.

Неотъемлемой часть закалки является отпуск металла. Если вы это проигнорируете, клинок будет крепким, однако может разлететься на куски при падении на твердую поверхность, так как металл будет слишком хрупким. Чтобы сделать нож устойчивым к механическим воздействиям, вам нужно его немного отпустить. Тут на помощь приходит обычная бытовая духовка. Ее нужно разогреть до температуры порядка 200 градусов Цельсия и потом на час положить в нее клинок. Спустя это время, печь нужно выключить и дать ей остыть с закрытой дверкой. Так происходит отпуск металла. Дальнейшие работы проводятся тогда, когда металл остынет.

Шаг седьмой. И снова шлифуем
Как вы догадались, после закалки на металле будет много жженого масла и других загрязнений. Их нужно будет счистить и довести металл до блеска. Тут вам будет нужна наждачная бумага зернистостью 220 и 400. Еще процесс очистки существенно ускоряет WD-40.

Шаг восьмой. Изготовление ручки
Ручку автор делает из грецкого ореха, тут есть некоторый нюанс в изготовлении. Поскольку заготовка оказалась слишком толстой, автор ее потом разрезает вдоль ножовкой. В итоге образуются две половинки. Тут придется немного помучиться, чтобы получился ровный разрез.
В качестве профиля ручки используем сам нож, просто обводим его фломастером или острым предметом, приложив к дереву.

Вырезав заготовку и разрезав ее вдоль, автор потом формирует грубый профиль ручки. Еще на этом шаге важно позаботиться о том, чтобы плоскости ручки, которые прилегают к ножу, были ровными, это обеспечит хорошее склеивание, да и вообще ручка будет качественной. Так что берем заготовки и гоняем их по куску наждачной бумаги ну или точильному диску.

На этом же шаге сверлим два сквозных отверстия для установки штифтов. Штифты должны заходить в ручку с некоторым усилием, но будьте осторожны, при слишком маленьком отверстии ручку можно легко расколоть при забивании штифтов. Штифты можете выбрать медные, латунные или другие на свой вкус.

Шаг девятый. Приклеиваем ручку
Перед склеиванием не забудьте хорошенько зачистить металл наждачкой, чтобы клей надежно соединил ручку. Ну а далее берете эпоксидку, смазываете две половинки, устанавливаете штифты, и ручка зажимается струбцинами до полного засыхания клея. Обычно эпоксидка полностью застывает спустя 24 часа, но бывает и такой клей, который сохнет быстрее.

Дабы не замазать клеем лезвие, его можно заклеить.

Шаг десятый. Формируем профиль ручки
Вооружившись напильниками разной зернистости, теперь можно формировать профиль ручки. Постепенно уменьшайте зернистость по мере формирования. В итоге вместо напильника на помощь приходит наждачная бумага. С помощью нее ручка формируется окончательно, ее нужно сделать идеально гладкой. В конце автор использовал наждачную бумагу зернистостью 600.

Вот и все, нож почти готов. Ручку пропитываем льняным маслом или другими веществами для защиты от влаги. В заключении ее можно полирнуть, она засверкает, будто находится под слоем лака.

Шаг 11. Точим нож
Хотите действительно острый нож? Используйте для заточки водный камень. Как и в случае со шлифовкой, зернистость водного камня нужно постепенно уменьшать, доводя лезвие до идеала. Не забывайте все время смачивать камень, чтобы он очищался от металлической пыли.

Источник Становитесь автором сайта, публикуйте собственные статьи, описания самоделок с оплатой за текст. Подробнее здесь.

usamodelkina.ru

диск отрезной по бетону

CryptoRUS 24-11-2010 06:37

Уважаемые, вопрос такой, из какого они металла сделаны эти диски? Искал быстрорез в городе (Владивосток) нашел только узкие полотна, зато видел кучу подобных дисков и возник вопрос подходят ли они для нашего дела? Какая марка стали? Кто может подсказать?

peterg178 24-11-2010 07:20

Диск по бетону, обычно, сталь с алмазным напылением. Сам диск никакой ценности не представляет. Успехов.

anatoly 24-11-2010 07:26

А какой быстрорез Вы искали? Если Р6М5, то есть фрезы по металлу, на Дальзаводе. Они диаметром 200-250 и толщиной от 2 до 4 мм. Там же есть ножи для электрорубанка, они короче до 150 мм. Есть ножи для рубанка из HSS W18 — аналог нашей Р18. Все это на Дальзаводе, есть еще иструментальный завод, там можно пошукать. Ну и совсем тривиальный метод -покупаете большое сверло — на 25-40 мм и расковываете его и будет Вам счастье.
С Уважением

ikar’eff 24-11-2010 09:06

quote:

---

Уважаемые, вопрос такой, из какого они металла сделаны эти диски?

---

Сталь 45 или около того, т.к. твердость этому диску не требуется.
Широкие полотна должны быть в ДАЗЭЛ-ле и соседнем магазине, что рядом с проходной.

CryptoRUS 25-11-2010 02:33

Я на Бородинской искал. как-то там покупал широкие полотна, а сейчас они пропали! Про Дальзавод я догадывался… ) Нужно будет съездить. А на инструментальной там где? В магазинчике, что рядом с проходной или где-то в нём самом? А что такое ДАЗЭЛ-ле?

CryptoRUS 25-11-2010 02:34

P.S. Приятно земляков повстречать А то кроме Сергея ака Гадюкин никого не знаю…

anatoly 25-11-2010 03:12

quote:

---

В магазинчике, что рядом с проходной

---

Да.

quote:

---

Приятно земляков повстречать

---

Завсегда welcome
PS ДАЗале — Денис наверное имел ввиду Дальзавод. Там два магазина, слева и справа от проходной. Слева я был, а справа нет.CryptoRUS 25-11-2010 09:52

Всё таки смотался в обед. Нашёл много чего много полотен, но они не шире 40мм, у меня в проекте клинки должны быть пошире и потолще 3мм. Диск для фрезы, как-то дороговато 900р да и нужного размера клинок не вырежешь. Зато нашёл кругляк бронзы 40мм, латуни 30мм,40мм, фторопласта, эбонита Насчёт клинков, думаю закажу у мастеров с барахолки. Правда достало слышать от знакомых, что мол те ножи, что ты делаешь, ты просто одеваешь и нужно самому клинки делать «Вот тогда ДА!»… Хотя был опыт сделал пару из быстрореза и понравилось Места под кузню нет, так бы и ковку попробовал, у меня свояк себе кольчугу, мечь и всякие причиндалы сам выковал, когда в Красноярске жил, так что показать есть кому. Вот исполнится мечта о своём доме, тогда можно и баньку и кузню…. ;D

guns.allzip.org

Алмазные отрезные диски для гравера

Всем привет.

Итак, продолжая обзаводиться всяким-разным инструментом для относительно недавно приобретенного гравера (в народе, дремеля) продолжаю обзаводиться всякими разными насадками для этого инструмента. Дисковые пилы уже есть, а не так давно пришли, заказанные вместе с ними алмазные отрезные диски. Именно о них и пойдет речь в сегодняшнем обзоре.

Продавец был выбран совершенно случайно, основным критерием во время его выбора была стоимость товара. На то, чтобы попасть в мое почтовое отделение ушло у нее около 3 недель, что не так уж и много. К сожалению, полноценного трека на посылку не было, так что тут можно ознакомиться только с ее перемещением по территории Китая.
Комплект состоит из 5 алмазных дисков и одной оправки. Так же в посылке была признательная бумажка от продавца, с просьбой не забыть оставить ему положительный отзыв. Видимо, он так пытается поднять рейтинг магазина 🙂

Думается мне, что изначально в этой пластиковом полиэтиленовом чехле, идет как минимум 10 дисков и 2 оправки. Однако, китайцы решили ускорить процесс реализации товара с одновременным увеличением прибыли. Упаковку они просто режут на 2 части, которые и продают по отдельности 🙂 Во всяком случае срез тут точно не заводской.

Диски двухсторонние — покрыты алмазной крошкой с двух сторон. Алмазное ли это напыление или нет проверить возможности нет, так что остается верить на слово. Да и выглядят они идентично.

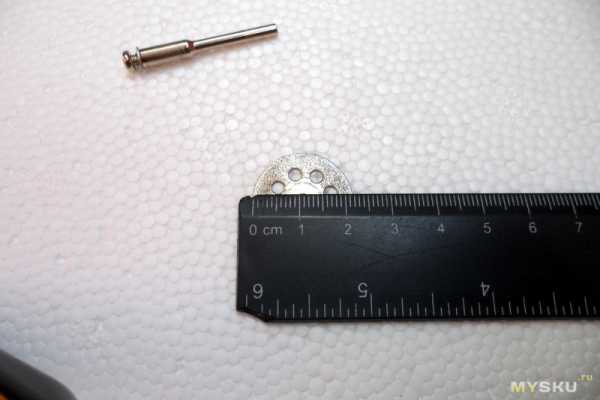

Все диски имеют одинаковый диаметр — 22 миллиметра.

Особых претензий к качеству изготовления как дисков, так и оправки у меня нет. Диски ровные, круглые, без перекосов. Во всех дисках отверстие для крепления оправки находится по центру, без смещений. Кстати, видел в продаже диски только с одним отверстием — под оправку (в тех, что у меня, помимо него есть еще 8 отверстий вокруг). Решил брать более «дырявые». Теоретически, отвод тепла будет лучше, да и поверхность диска будет забиваться крошкой меньше.

Толщина дисков в той части, где напылена алмазная крошка составляет 0,7 миллиметра.

С оправкой так же все в порядке. Она ровная, симметричная. Во время работы не бьет, диск восьмеркой не ходит. Диаметр части, устанавливаемой в «патрон» — 2,7 миллиметра.

Диск становится на оправку без проблем. Точно так же без проблем он устанавливается в дремель. В принципе, больше ничего интересного во внешнем виде данных насадок нет, а значит можно переходить к их испытаниям.

Продавец пишет, что они идеально подходят для резки: жемчужин, камня, металла, стекла, керамики, фарфора, плитки, карбида, дерева, пластика, мрамора, кирпичной кладки, бетона и стекловолокна.

Давайте проверим.

Для начала был опробован металл. Результаты резки обычной стали, дюралюминия и алюминия примерно одинаковые — я бы не сказал, что диски подходят для резки этих материалов. Нет, они режут. Но делают это очень медленно. Прежде, чем получится что-то вырезать/отрезать рука устанет держать гравер.

Долго и упорно пилил дюралюминиевый уголок:

А это алюминиевый радиатор с видеокарты. Тут дела обстоят немного лучше, но толщина металла всего пара миллиметров.

А вот с платой диск справился без проблем. Подняв кучу пыли, за секунду она была разрезана на несколько частей.

Срез получился ровный и аккуратный. Так что можно сделать заключение о том, что с резкой пластика дела обстоят отлично.

Следующим было дерево. Если честно, то резать дерево можно. Но делать это стоит только в тех случаях, если в шаговой доступности нет более подходящего инструмента/насадок. Во-первых, стружек (читай, пыли) очень много. Во-вторых, местами дерево подгорает, что сопровождается соответствующим запахом. В-третьих, быстрым процесс резки дерева ну никак не назовешь.

А вот для чего диски подходят идеально, так это для резки камня, плитки, бетона и прочих, схожих по структуре, материалов. Несмотря на огромное количество все той же пыли, резать алмазными дисками указанные выше материалы одно удовольствие. Разрез происходит за считанные секунды, к тому же получается ровным и аккуратным. На большой скорости при резки камня/плитки видно, что диск начинает подгорать (раскаляется по окружности), так что тут надо или подбирать скорость, или подливать водички (как в случае с алмазными насадками для сверления тех же пород).

Стекло резать диском я не стал, поскольку считаю, что для этого есть более подходящие инструменты.

Вот так выглядел диск после того, как прошел все эти испытания.

Видно, что алмазное напыление местами отсутствует. Произошло это во время тестовой резки металла. Так что лучше к нему с подобными дисками не подходить. А вот резка остальных материалов никак не сказалась на качестве и равномерности напыления.

Подводя итог всему, что было написано выше, могу сказать, что данные диски имеют право быть. Они отлично пригодятся если понадобится прорезать отверстие или вырезать узор в плитке, пластике, камне и так далее. Единственное, в силу небольшого диаметра, обычную плитку (да и все остальное) придется резать с двух сторон. Но это уже издержки процесса 🙂 Так что с учетом небольшой стоимости, это не самые плохие насадки. Только не стоит забывать о безопасности: во время резки образуется очень много пыли, которая летит в разные стороны. Так что защитные очки во время проведения работы очень желательны.

На этом, пожалуй, все. Спасибо за внимание и потраченное время.

mysku.ru
