Столбчатый фундамент: технология, этапы обустройства

Строительство столбчатого фундамента своими руками предполагает возведение конструкции, которая состоит из столбов-опор, их установку производят в основных точках здания.

Схема столбчатого фундамента.

Основное местоположение опор должно быть определено углами, областями пересечения стен, а также конструктивными элементами здания, которые выступают в качестве несущих.

Инструменты и материалы

  • лопата;
  • арматура;
  • щебень;
  • доски для опалубки;
  • кирпич;
  • песок;
  • тара;
  • мастерок.

Вернуться к оглавлению

Подготовительные работы перед началом монтажа фундамента

Столбчатый фундамент с ростверком.

Обустройство столбчатого фундамента под готовое здание невозможно без привязки к плану дома. Некоторые иные типы оснований в грунт можно монтировать без проекта готового здания, но такой фундамент нуждается в подготовке и учете каждой детали будущего строения. В процессе расчета фундамента следует принять во внимание конечную площадь основания здания. Нужно, чтобы площадь фундамента превышала площадь основания с каждой стороны как минимум на несколько метров.

Устройство столбчатого фундамента — это сезонная работа, которую предпочтительнее будет завершить еще до наступления холодов, этапы обустройства важно спланировать заранее. Интересно, но на морозе такой фундамент легко станет деформироваться, если на него не будет оказана нагрузка. Это может привести к полному выходу из строя возведенной конструкции еще до наступления весны.

Столбчатый фундамент должен возводиться на подготовленной к монтажу строительной площадке. С той территории, где предполагается выстраивать будущий дом, нужно убрать растительный слой. Следует обратить внимание на состав и особенности грунта, который находится в районе площадки для застройки. Так, если на строительной площадке земля довольно насыщена водой (это может быть ил или торф) либо для местности характерны большие перепады высот, не стоит использовать в качестве основания именно столбчатый фундамент.

Схема монтажа столбчатого фундамента.

Если почве на участке свойственна тенденция к вспучиванию, в этом случае необходимо производить возведение столбчатого фундамента с особой осторожностью, так как неверный монтаж данного фундамента на такого рода почвах непременно скажется на состоянии будущего здания. Если под слоем растительности была обнаружена глина, обязательно следует закрыть ее подушкой, используя при этом слой, обустроенный из гравия или песка. Площадка должна быть освобождена от камней, корней, крупного мусора и т.д. В итоге выделенная под основание местность должна получиться идеально ровной. Ямы следует засыпать песком либо гравием, а выпуклые места необходимо будет выровнять.

Вернуться к оглавлению

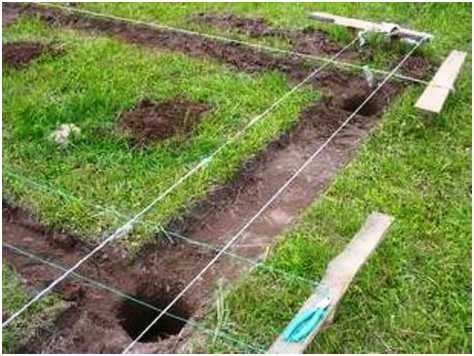

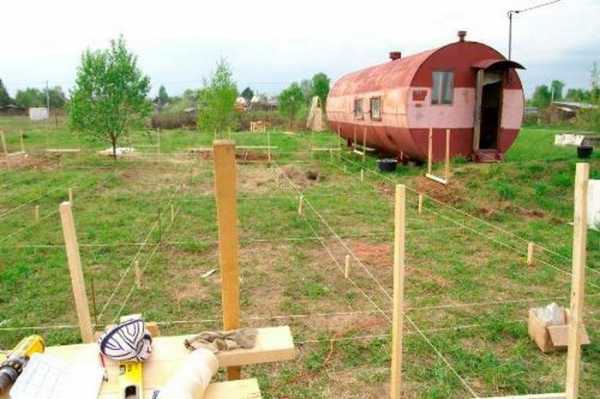

Работы по разметке территории под фундамент

Столбчатый фундамент под готовое деревянное здание может заливаться различными способами, которые в конечном итоге будут зависеть от вида используемых материалов для опорных столбов. Столбы могут быть произведены из материалов, среди которых можно выделить: бутовый камень, кирпич, асбоцементные трубы, металлоконструкции, монолитный железобетон и бетон. Из названных материалов самым долговечным можно считать монолитный железобетон, обладающий поистине неограниченным сроком использования. Для монтажа фундамента предпочтительнее использовать бетон, выпускаемый под маркой B25 либо B15, а цемент должен иметь марку 400. Далее можно приступать к разметке будущего основания. Для этого следует установить по краям площадки деревянные столбики, применив между ними шаг в 2-3 м, на них следует монтировать рейки.

На рейках нужно оставить отметки деталей котлована и фундамента, над которыми будет производиться работа на следующих этапах по монтажу. Для того чтобы разместить детали, можно использовать веревки и шнуры, которые растягиваются между сторонами обноски. Особенное внимание следует уделить вопросу точности нанесения тех отметок, которые станут указывать на пересечение стен, ведь в этих местах будут располагаться столбы основания.

Вернуться к оглавлению

Обустройство котлована

Схема столбчатого фундамента: ТИСЭ технология.

Котлован под фундамент столбчатого типа роется, как правило, с помощью специальной техники либо с использованием лопаты. В процессе рытья самым главным считается соблюдение вертикального направления стенок. Рытье котлована необходимо производить, учитывая глубину, на которую промерзает грунт в зимнее время, так как опорные столбы, расположенные в нем, должны войти в почву на 1/2 от глубины промерзания. Если показатель глубины промерзания оказался больше метра, стенки основания следует укрепить, используя для этого откос из горбыля, это поможет нивелировать осыпание почвы по стенам вырываемого котлована.

Перед началом заливки фундамента под готовый дом следует засыпать на дно полученного котлована слой из песка и гравия, который призван защитить в зиму почву от процессов вспучивания. В процессе засыпки подушки нужно тщательно ее увлажнить и утрамбовать, после этого подушка должна быть накрыта рубероидом, чтобы избежать при заливочных работах возможность впитывания влаги в грунт из бетонной смеси. После обустройства котлована можно начинать монтаж опалубки.

Вернуться к оглавлению

Технология обустройства опалубки

Предпочтительнее опалубку для основания столбчатого типа выбирать из дерева, потому как впоследствии металлоконструкции плотно схватятся с заливочной смесью. Установка опалубки должна быть выполнена в соответствии с вертикальной осью, вертикальность нужно будет контролировать, используя для этого отвес. Опалубка должна обладать запасом прочности для того, чтобы иметь способность удержать вес бетонной смеси.

Схема столбчатого буронабивного фундамента.

Далее осуществляется установка арматуры, которую нужно укреплять вертикально, используя по несколько прутьев, последние из которых должны быть стянуты хомутом либо проволокой. Нужно учесть, что при применении хомута арматурная конструкция схватывается сверху, снизу или по центру. Нужно, чтобы арматура превысила высоту основания на 20 см, это необходимо для проведения дальнейших работ, направленных на сварку ростверка.

Теперь можно переходить к монтажу ростверка. Для того чтобы изготовить заливную смесь, следует приобрести цемент, но покупать его предпочтительнее непосредственно перед началом заливочных работ, так как на его функциональные свойства довольно пагубно станет влиять длительный срок хранения материала.

Приготовленную смесь из цемента и песка следует заливать порционно, формируя при этом слой, толщина которого равна примерно 30 сантиметрам. Для оптимального получения прочности, свойственной опоре, необходимо будет обеспечить заливочной смеси нужную консистенцию, она должна получиться не слишком густой, даже текучей. С помощью вибратора нужно произвести уплотнение слоев.

Опорные столбы должны быть между собой скреплены монолитом. Эта прочная система имеет свое название — ростверк. Перед тем как приступать к его изготовлению, все опоры должны быть проверены на предмет соответствия требуемой высоте. Те опоры, которые оказались низкими, дополнительно необходимо с помощью цементного раствора нарастить.

Арматурные прутья, которые торчат из столбов-опор, должны быть установлены в систему при помощи проволоки, которая должна иметь толстое сечение, можно для этого использовать и арматуру. Выходную арматуру необходимо будет сварить с перемычками, установив сверху опалубку, которая должна иметь арматурный каркас. Данная конструкция должна быть залита бетоном, а после снята, когда бетонная смесь полностью затвердеет.

Таким образом, фундамент столбчатого типа выступает в качестве самого популярного из всех остальных, если речь идет о легком готовом малоэтажном здании. Однако если местности, предусмотренной для строительства, свойственны значительные перепады по высоте, а земля излишне перенасыщена влагой, от данного варианта фундамента непременно стоит отказаться. Тяжелые многоэтажные постройки должны быть оборудованы ленточным фундаментом, который предстоит заглубить ниже уровня промерзания, можно в таких случаях применять и мелкозаглубленный фундамент, который, ко всему прочему, превосходно подходит для обустройства в доме подвала или цокольного этажа.

moidomkarkas.ru

пошаговая видео инструкция, фото и схемы

Столбчатый фундамент представляет собой ряд заглубленных в почву столбов, расположенных в строго определенном порядке, под углами сооружения и на месте стыка внутренних перегородок. Как правило, применяется для легковесных зданий из дерева или пеноблоков, не имеющих подвала – каркасные дома, бани, сараи. Большой популярностью пользуется даже среди начинающих строителей, в силу не сложной технологии монтажа и экономии финансовых затрат при возведении. В этом вам поможет пошаговая инструкция монтажа фундамента своими силами.

Оглавление:

  1. Устройство основания
  2. Схема монтажа
  3. Нюансы строительства
  4. Как избежать ошибок

Классификация столбчатого фундамента

По способу изготовления может быть:

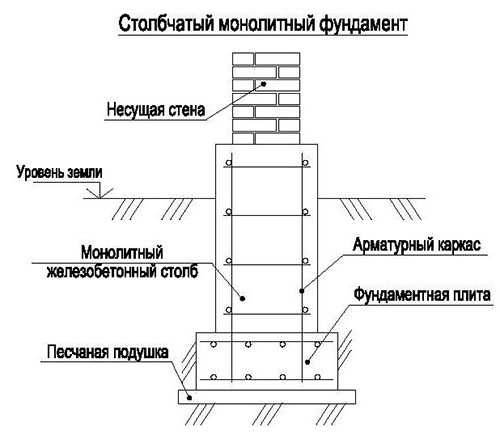

  • монолитный столбчатый — состоящий из бесшовных бетонных армированных столбов;

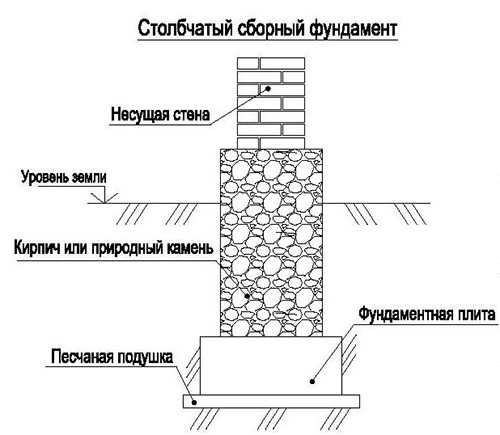

  • сборный столбчатый – может содержать в своем составе кирпичи, камень, железобетонные блоки, дерево; отличается скоростью возведения, но уступает по прочности монолитному.

Правильно подобранная величина заглубления с учетом параметров почвы поможет продлить срок службы конструкции. Исходя из глубины закладки фундамента – это могут быть:

  • заглубленный – заливается на 50 см ниже линии промерзания почвы, характерен для влажных глинистых районов;
  • мелкозаглубленный – столбы опускаются в землю на уровень 40 – 70 см в зависимости от типа грунта и тяжести самой постройки.

В зависимости от основного материала основания различают фундаменты:

  • бетонный – это могут быть готовые блоки 20х20х40 см или сырой раствор;
  • кирпичный;
  • деревянный;
  • с использованием железных свай или труб из асбеста.

Технология возведения основания по шагам

1. Как и любое строительство, сооружение столбчатого фундамента своими руками начинается с подготовки площадки. Территория очищается от всей возможной растительности, дерна на глубину примерно 30 см. С помощью песка и гравия сглаживаются все ямы и неровности. Если обрабатываемая почва глинистая, песчано-гравийную подушку необходимо углубить еще на 15 – 20 см.

2. Вторым этапом необходимо сделать разметку будущего столбчатого фундамента. С помощью кольев и веревки намечается местонахождение столбов строго в соответствии с разработанной заранее схемой. Здесь главное требование – точность — это значительно облегчит дальнейшую работу.

3. Далее выкапываются ямы в местах расположения столбов, глубиной с учетом свойств грунта и типа используемого материала основания, на 30 см больше расчетной величины залегания фундамента для подсыпки песчано-гравийной подушки. Скважины глубиной более 1 метра требуют укрепления опорными брусками или досками.

4. Далее технологии разнятся в зависимости от материала опор и конструктивных особенностей.

5. Наиболее распространенный и надежный классический вариант столбчатого основания – это железобетонный. Пошагово в подготовленные ямы, шириной на 10 – 15 см больше ширины предполагаемой колонны, устанавливается деревянная опалубка, дополнительно армируется и заливается бетонным раствором. Не достаточно практичен этот способ, в силу излишней возни с раствором, в особенности при изготовлении самостоятельно, и деревянными материалами.

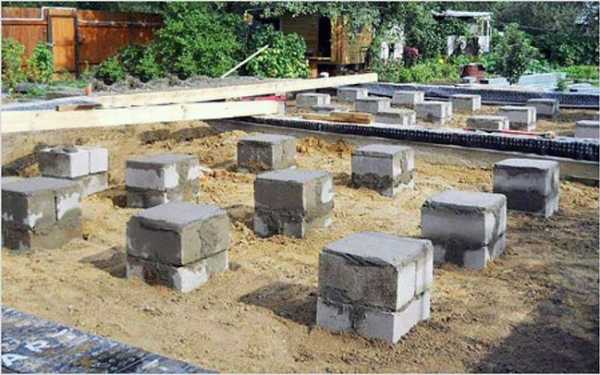

6. Фундамент из блоков более прост в возведении, но и отличается меньшей прочностью, а также не пригоден для слабонесущих подвижных грунтов. Для фундамента из блоков 20х20х40 см инструкция по монтажу выглядит так:

  • Углубления для столбов выкапываются шириной 40 см.
  • В ямы послойно насыпается подушка из гравия и песка.
  • Устанавливаются блоки 20х20х40 см один на другой в количестве 4 шт., обмазанные цементным раствором.

7. Разновидность подобного основания — сборка столбов из кирпича. В этом случае колонны монтируются в один – два кирпича с периодическим армированием металлической сеткой через каждые 4 слоя. Обязательное требование – наличие гидроизоляции из рубероида или битумной мастики.

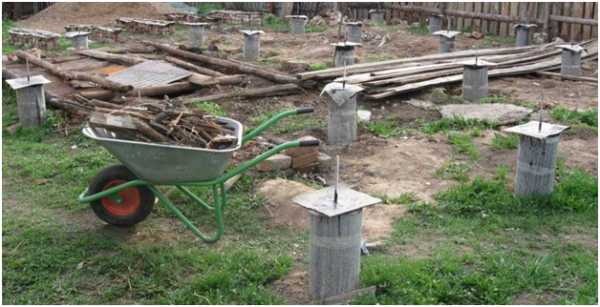

Инструкция по возведению фундамента из асбестовых труб предполагает использование так называемой несъемной опалубки. Кроме асбеста могут также применяться стальные трубы либо инновационный материал – винтовые сваи. Такой вариант не слишком затратный и его под силу сделать самому.

Схема установки столбчатого основания:

  1. При помощи бура необходимо сделать скважины в земле шириной на 4 – 5 см больше диаметра самой сваи. Для легковесных каркасных строений вполне подойдет диаметр в 20 см. Дно каждой ямы плотно трамбуется.
  2. По технологии в скважины строго вертикально устанавливаются трубы, с наружной стороны присыпаются и уплотняются землей и песком.
  3. В сваю заливается бетонный раствор, примерно на треть. Затем сваю приподнимают, чтобы смесь равномерно распределилась по дну скважины, обеспечив тем самым дополнительную прочную опору.

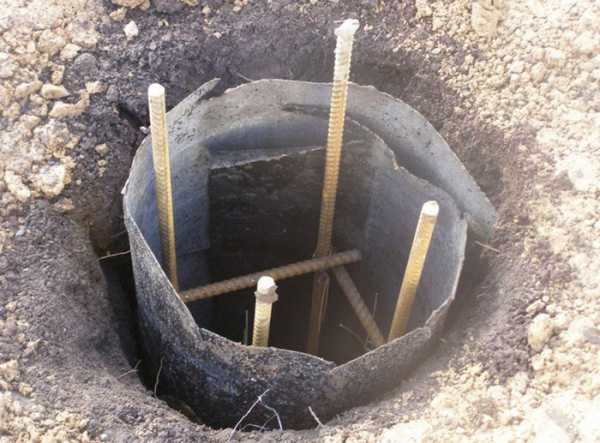

  4. Внутрь трубы требуется сделать арматурный каркас толщиной 10 – 14 мм, таким образом, чтобы прутья выступали из скважины на 15 – 20 см. Остальная масса раствора послойно доливается до нулевого уровня с периодическим вибрированием основания. Для создания плотного монолита трубы вибропрессуют через каждые 15 – 20 см раствора.

Фундамент из труб не стоит долгое время оставлять без нагрузки. На сваи могут сработать выталкивающие силы почвы, результатом чего окажется разный уровень заглубления столбов. Руководство по эксплуатации разрешает использование такого основания в дальнейшем строительстве через 2 — 3 суток после схватывания раствора.

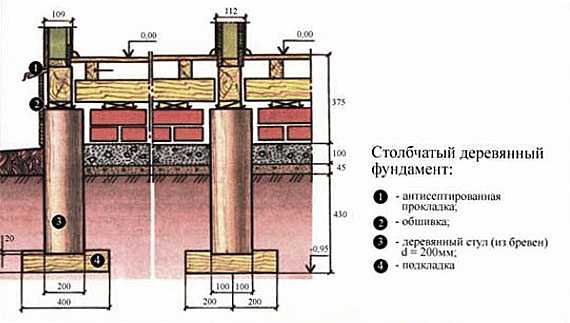

Еще один вариант столбчатого фундамента – деревянный. Сделать его рекомендуется из обработанного антисептиками бруса диаметром не менее 20 см, в противном случае здание на таком основании простоит недолго. Предпочтение стоит отдать дубу или хвойным древесным породам. Заглубление производится на величину не менее 50 см.

Нюансы и отличия строительства фундамента под каркасный дом и баню

Под легковесные сооружения: баню, сарай и прочие хозяйственные постройки одинаково хорошо подходит мелкозаглубленный свайный фундамент, в силу малого давления на грунт. Допускается не проводить армирование опор, без подготовки бетонной подушки.

Основание, сделанное из блоков, не допускается использовать для массивных тяжеловесных построек, в особенности при многоэтажном строительстве. Он не требует дополнительной гидроизоляции, поэтому идеально подойдет для бани и хозблоков. Фундамент для каркасного дома предпочтительнее изготовить с применением труб из асбеста или металла с обязательным армированием и приготовлением бетонной подушки.

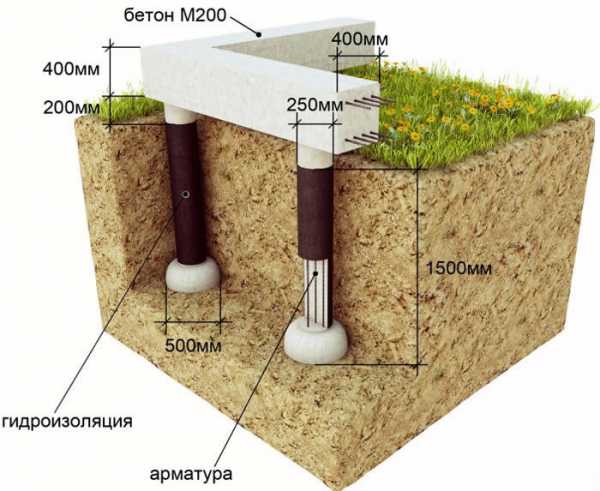

Последнее время популярным стал столбчато-ленточный вариант, где столбы пошагово заглубляются ниже уровня промерзания грунта, сверху соединяются незаглубленным ленточным основанием. Такую конструкцию довольно сложно выполнить самостоятельно. Понадобится дополнительная рабочая сила и спецтехника для заливки раствора под руководством профессионалов.

Главное отличие столбчато-ленточного в смешении и пошаговом возведении двух типов фундамента. Скважины под опоры прокладываются с помощью специального бура. Обязательно производится укрепление стальной арматурой. Каждый столб такого основания в готовом виде способен выдерживать нагрузку до 10 тонн. Далее поверх монтируется ленточный фундамент. Вся конструкция пригодна к использованию только после полного высыхания раствора, а значит не ранее, чем через 28 – 30 дней.

Общие рекомендации и распространенные ошибки

Первоначально по инструкции обустройства столбчатого основания своими руками необходимо сделать грамотный расчет. Для этого Интернет располагает массой доступных к использованию программ. Но предварительно придется определить ряд показателей, таких как:

  • глубина закладки и армирования;
  • ландшафт под постройку;
  • свойства и состав почвы, глубина залегания грунтовых вод, уровень промерзания;
  • вес дома и фундамента для расчета нагрузки на грунт;
  • климатические сезонные условия.

Если производится строительство на пучинистых почвах, то во избежание деформации в зимний период постройку необходимо ввести в эксплуатацию в течение одного сезона. Таким образом, возведение правильно начинать весной после полного оттаивания грунта, а само строительство выпадает на лето или начало осени. Все работы должны проводиться в сжатые сроки и в сухую погоду. Грунт должен оставаться сухим, не допуская попадания воды в траншею.

С учетом всех вышеперечисленных показателей составляется проект будущего основания с указанием всех размеров и схемой расположения столбов. Важно: расстояние опор друг от друга должно быть не более 2 метров.

Часто встречающаяся ошибка застройщиков – неравномерность проседания. Такое случается, если произведен неточный расчет глубины заливки, имеются отличия по величине опорных заглублений фундамента, неодинаково распределена нагрузка на опоры. Для предотвращения подобных проблем требуется сделать грамотные расчетные вычисления планомерной нагрузки на столбы.

Использование низкокачественных материалов — песок с примесью глины, низкопробный цемент — также приводит к снижению надежности и прочности основания, проблемам в эксплуатации. Стоит обращать внимание и на срок годности используемого сырья. К примеру, цемент при длительном хранении снижает свои потребительские качества на 30 – 50 %.

stroitel-list.ru

Столбчатый фундамент своими руками: пошаговая инструкция

  • Монтаж фундамента
    • Выбор типа
    • Из блоков
    • Ленточный
    • Плитный
    • Свайный
    • Столбчатый
  • Устройство
    • Армирование
    • Гидроизоляция
    • После установки
    • Ремонт
    • Смеси и материалы
    • Устройство
    • Устройство опалубки
    • Утепление
  • Цоколь
    • Какой выбрать
    • Отделка
    • Устройство
  • Сваи
    • Виды
    • Инструмент
    • Работы
    • Устройство
  • Расчет

Поиск

Фундаменты от А до Я.
  • Монтаж фундамента
    • ВсеВыбор типаИз блоковЛенточныйПлитныйСвайныйСтолбчатый

      Фундамент под металлообрабатывающий станок

      Устройство фундамента из блоков ФБС

      Заливка фундамента под дом

      Характеристики ленточного фундамента

  • Устройство
    • ВсеАрмированиеГидроизоляцияПосле установкиРемонтСмеси и материалыУстройствоУстройство опалубкиУтепление

      Устранение трещин в стенах фундамента

      Как армировать ростверк

      Необходимость устройства опалубки

      Как сделать гидроизоляцию цоколя

  • Цоколь
    • ВсеКакой выбратьОтделкаУстройство

      Отделка фундамента камнем

      Выбор цокольной плитки для фасада

      Что такое цоколь

      Как закрыть винтовые сваи

  • Сваи
    • ВсеВидыИнструментРаботыУстройство

      Динамические и статические испытания свай

      Использование железобетонных свай

      Изготовление винтовых свай своими руками

      Забивка свайного фундамента

  • Расчет

fundamentaya.ru

Столбчатый фундамент сделать легко, своими руками

Фундамент – представляет собой опору всего дома, и от того насколько надежна и прочна его конструкция зависит то, насколько долговечным будет всё здание. Для небольших построек, таких как дачные или частные дома с нетяжелыми стенами, бани, некрупные хозяйственные постройки отличным решением является установка столбчатого фундамента. Преимущество таких фундаментов еще и в том, что они хорошо подходят для грунтов с повышенной влагой, а также для грунтов песочного, болотистого и торфяноготипов. Еще одно достоинство таких фундаментов – их сравнительно невысокая цена в сравнении с другими типами оснований для построек. Также столбчатый фундамент довольно прост в монтаже и хорошо подходит для самостоятельной установки. О том, как это сделать поговорим в этой статье, где поэтапно рассмотрим весь процесс установки фундамента.

Устройство столбчатого фундамента

Основой столбчатого фундамента являются опоры, которые заглублены в грунт и частично выступают над уровнем грунта. На этих столбах устанавливается ростверок, который нужен для того, чтобы соединить между собой опоры, он способствует равномерному распределению нагрузки здания. При расположении столбов важно чтобы под всеми углами будущего здания был столб, а также в тех местах, где стены пересекаются и на других участках с повышенной нагрузкой.

Выбор материалов для столбов довольно разнообразен — можновоспользоваться бетонными блоками, кирпичами, древесиной, бетоном, а также бутовым камнем или трубами из металла. Рассмотрим по отдельности каждый из этих материалов.

Столбы из дерева

Сейчас деревянные столбы в роли опор при постройке столбчатого фундамента применяют довольно редко, поскольку они не долговечны. Хотя для фундамента под небольшие строения из древесины, их применение вполне приемлемо. Диаметр столбов из дерева должен составлять от 0,15 до 0,2 метров. Перед тем, как устанавливать такие столбы на них следует нанести специальный состав, которыйзащитит их от процесса гниения, а также будет препятствовать возгоранию. При использовании деревянных столбов, для гидроизоляции лучше всего применять битумные мастики.

Армированные столбы из бетона

Это один из наиболее распространенных материалов, который применяют для постройки столбчатого фундамента. Конструкция таких столбов может бытькак монолитной, так и состоятьиз отдельных блоков из бетона. Приблизительная ширина столбов должна составлять 40см.

Столбы из кирпича-железняка

Для неазглубленного или мелкозаглубленного фундамента можно применять обожженный кирпич. Столбы нужны составлять таким образом,чтобы их ширина былакак минимум 0,38 м.

Трубы из металла или асбестоцемента

Такие трубы используют как столбы при изготовлении несъемной опалубки, в них устанавливается арматура либо их заполняют бетоном.

Для того чтобы рассчитать глубину столбчатого фундамента нужно учитывать различные свойства грунта, такие как уровень нахождения грунтовых вод, его структуру иряд других факторов. Мелкозаглубленный фундамент отличается от заглубленного тем, что первый погружается на 0,4 метров в почву, а второй на 0,15-0,15 метров ниже уровня промерзания грунта.

Столбчатый фундамент – это идеальное решение для таких разновидностей грунта, у которого уровень промерзания находится на глубине 1,5-2 метра. Установка ленточного фундамента в такихусловияхнецелесообразна. В таком случае столб должен быть заглублен на глубину 0,15-0,25 метров ниже уровня промерзания.

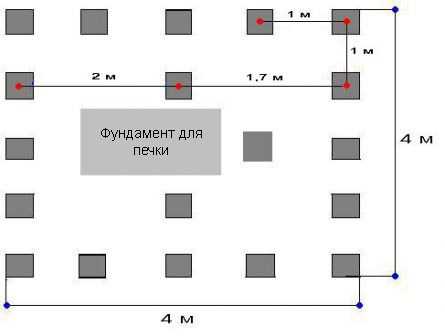

От одного до другого столба расстояние должно быть 1-2,5 метров.

Сделать ростверок можно из прочных брусьев. В том случае если здание будет из дерева, то этот брус может выполнять роль закладного венца. Но сейчас наиболее распространено использование монолитного ростверка из бетона, который заливается в деревянную опалубку.

Важная особенность столбчатых фундаментов заключается в том, что их конструкция исключает возможность сделать в постройке подвал.

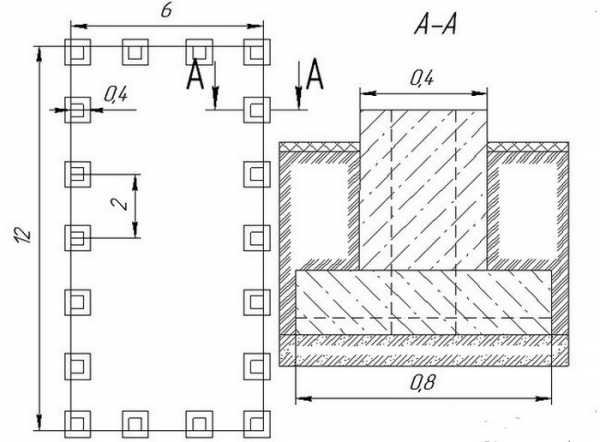

Расчет столбчатого фундамента

Перед тем как начать работы по установке фундамента в первую очередь необходимо составить проект. Создание проекта лучше всего поручить профессионалам, которых можно найти в любой архитектурной компании.

При расчете в первую очередь определяют, какое количество столбов необходимо установить, материал, из которого они будут выполнены, места установки столбов и другие наиболее важные критерии. Для правильного выполнения расчета необходимо ознакомиться с характеристиками грунта, уровнем его промерзания почвы, глубины залегания грунтовых вод. В интернете есть специальные калькуляторы, которые помогают правильно выполнить расчеты столбчатого фундамента.

Самостоятельная установка столбчато-ленточого фундамента

Земляные работы

Перед тем, как начать устанавливать столбчатый фундамент нужно подготовить участок для будущего фундамента. Для этого необходимо снять лишний грунт и устранить неровности. В том случае, если верхние слои грунта глинистые, то потребуется снять большую часть грунта, и после этого засыпать поверхность песком.

После этого можно приступить к разметке участка, которая выполняется при помощи строительной нити в соответствии с чертежом фундамента. Нить следует натягивать в две линии, располагая их параллельно друг другу, с промежутком, который равен толщине стенок вашего будущего фундамента. При этом нужно контролировать, чтобы в местах пересечения нитей углы были равны 90 градусам. Также нужно обозначить места соединения и пересечения стен, и участки где будет оказываться наибольшая нагрузка на фундамент.

Далее используя ручной бур нужно сделать скважины, в тех местах, где будут установлены столбы. Если вы углубляете столбы на глубину не более одного метра, то не требуется делать дополнительную фиксацию стенок от осыпания, но если глубина составляет более метра, то нужно сделать подпорки из досок, которые будут препятствовать осыпанию грунта.

На дно скважин для столбов нужно засыпать песок, слоем около 0,1 м.

Обустройство столбов для фундамента

Для изготовления столбов используют бетон, но кроме установки столбов, также нужно позаботиться и о гидроизоляции. Для этого нужно взять рубероид и сложить его в два слоя, сформировав трубу требуемого диаметра. Место соединения краев рубероида нужно проклеить скотчем, также скотчем обклеивается получившаяся труба и по окружности. После этого, труба устанавливается до упора в скважину.

Далее нужно сделать армирующий каркас, который создается из проволоки и арматурного прута. Этот каркас устанавливается в скважину, длина каркаса должна быть такой, чтобы верхняя частьпрутьев выступал изскважина приблизительно на 0,15-0,25 м.

После этого приступаем к заливке столбов бетоном. Для начала нужно залить в скважину 0,2-0,25 м бетона и приподнять трубу, чтобы дать бетону растечься, тем самым сделав подошву для столба. Далее следует утрясти бетон чтобы убрать в нем пустоты и пузырьки воздуха, для этого можно воспользоваться глубинным вибратором.

Изготовление ленточной части фундамента

Этот этап начинается с того, что при помощи проволоки и прута изготавливается каркас для армирования. Важно чтобы он был сварен и прикручен к прутам, которые торчат из столбов.

Далее, как и при монтаже обыкновенного фундамента, нужно построить опалубку. Для этого подойдут доски, либо листы фанеры, ДСП и.т.д. Внутрь опалубки нужно уложить материал для гидроизоляции, в качестве которого отлично подходят специальные мембраны, либо полиэтиленовые плёнки.

После этого остается залить фундамент бетоном, что сделать существенно проще при помощи специальной машины-миксера. После того когда бетон будет залит, его нужно также утрясти вибратором.

Установка опорно-столбчатого фундамента

Для небольших легких построек совсем не обязательно устанавливать ленточно-столбчатый фундамент, который требует довольно высоких трудовых и финансовых затрат.В этом случае вполне подойдет опорно-столбчатый фундамент, который более прост в установке и менее затратен.

Земляные работы

Процесс установки столбчатого фундамента начинается с разметки участка. После выполнения разметки нужно снять слой грунта на глубину 15-25 см. В местах установки столбов выкапываем кквадратные котлованы. Далее заполняем их бетоном на глубину 10-15 см, когда он затвердеетможно будет формировать сами опорные столбы.

Монтаж столбов

Сделать столбы для такого типа фундамента можно из кирпича-железняка. Для этого нужно выложить столб, ширина которого должна быть от 38 см, а высота 35-45 см над уровнем грунта. Если расположить кирпичи замкнутым контуром, то внутри столбов останется пустое пространство, в котором при помощи арматуры формируется каркас и потом заливается бетон. Важноследить чтобы столбы находились на однойвысоте. После того как бетон затвердеет, приступают гидроизоляцию столбов. Для этого можно выбрать различные гидроизоляционные материалы, но как правило используют руберойд и битум.

Также можно изготовить столбы из асбестоцементных труб, которые устанавливают в скважины, после чего их заполняют бетоном. Потом трубы слегка приподнимают, чтобы дать бетону возможность растечься, а потомснова заполняют бетономдо уровня на 10-15 см ниже верха трубы. При соединении закладных венцов дома их нужно закрепить к трубам используя уголковые соединения и анкера.

fundamentdomov.ru

Столбчатый фундамент: виды, установка

При строительстве дома или бани важно ответственно и профессионально подходить к выбору типа фундамента и монтажу конструкции. Ведь фундамент определяет срок эксплуатации, прочность и надежность будущего строения. При неправильном выборе и монтаже дом или баня со временем потеряет привлекательный внешний вид и утратит функциональность или вовсе будет подлежать сносу.

Ошибки в установке приведут к протеканиям и трещинам. На выбор типа фундамента влияет особенности грунта и почвы на земельном участке, уровень грунтовых вод и конструкция самого строения. Сегодня существует четыре основных вида фундамента.

Столбчатый фундамент — экономичный и доступный вариант. Он представляет простую конструкцию из столбов, которые размещены по периметру здания, под несущими стенами и в местах их пересечения. Такой вариант идеален для строительства бани и деревянного дома, небольшой дачи и просторного малоэтажного загородного коттеджа. Давайте рассмотрим подробнее устройство столбчатого фундамента .

Преимущества

  • Экономичность — главное преимущество столбчатого основания. Монтаж не потребует больших затрат и трудоемких работ, масштабной тепло- и гидроизоляции;
  • Легкость монтажа позволит сделать и установить столбчатый фундамент своими руками без привлечения спецтехники и большого количества рабочих;
  • Оптимально подходит для промерзающего грунта, для глинистой или песчаной почвы;
  • Оперативность установки. Монтаж столбчатого фундамента займет в два раза меньше времени, чем ленточного;
  • Надежность и долговечность.

Недостатки

  • Невозможность строительства домов с подвалом или цокольным этажом;
  • Не подходит для подвижного грунта и пучинистой почвы;
  • Используют только для строительства домов с малым весом;
  • При возведении жилого дома требуется закрепление опор при помощи мощного ростверка.

Виды столбчатого фундамента

Столбчатый фундамент разделяется на различные виды в зависимости от материала, из которого сделаны опоры. Выделяют бетонный и бутобетонный, кирпичный и каменный типы. Наибольшей популярностью пользуются каменные и бетонные столбы. Конструкции из камня и бетона характеризует доступность, долговечность и надежность. Такие материалы оптимально подойдут, если вы планируете сделать столбчатый фундамент своими руками. Но учтите, бетонные столбы гораздо легче установить, чем каменные.

По глубине выделяют мелкозаглубленный и заглубленный столбчатый фундамент. Первый тип закладывают на глубину 50-70 сантиметров. Он подходит для скальной или песчаной почвы при низком уровне грунтовых вод. Заглубленный вариант используют для жидкой почвы и участков, которые перенасыщены влагой. В данном случае столбы опускают на глубину до двух метров и на 50 сантиметров ниже уровня промерзания почвы. Помните, что глубина заливки любого фундамента зависит от уровней нахождения грунтовых вод и промерзания почвы.

Кроме того, столбчатый фундамент различают по типу конструкции:

  • Монолитный тип по технологии напоминает строительство ленточного фундамента. Однородная и бесшовная конструкция усиливает эксплуатационные характеристики, повышает надежность и прочность основы. Однако монтаж осложняется тем, что нужно сделать опалубку и армирование;
  • Столбчатый фундамент из труб — самый популярный вид за счет доступной стоимости и легкости монтажа. Установка проходит при помощи асбествых или стальных труб и включает три основных этапа: бурение скважин под столбы, гидроизоляция основания и установка труб, возведение арматурного каркаса и заливка бетонной смеси;

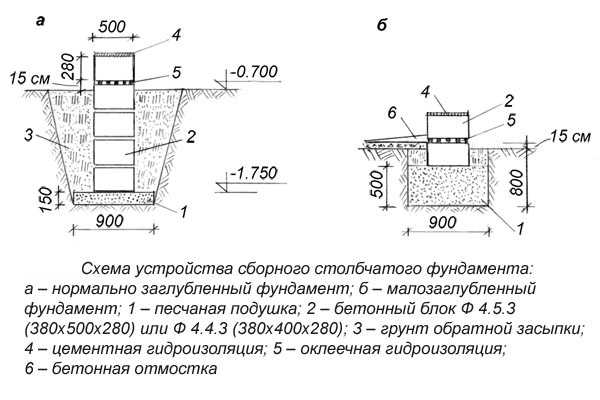

  • Сборный столбчатый фундамент из железобетонных блоков отличает оперативность установки. Монтаж включает организацию песчаной подушки, гидроизоляцию и формирование столбов из блоков, которые закрепляют при помощи жесткого цементного раствора. Важно тщательно заделать каждый столб и затем отштукатурить поверхность изделия;
  • Столбчатый фундамент с ростверком часто используют для строительства жилых загородных домов. Он подходит для почв с повышенным содержанием глины, так как равномерно распределяет на столбы вес строения и уменьшает боковые нагрузки. При монтаже столбы объединяют обвязкой при помощи ростверка.

Перед тем, как установить столбчатый фундамент своими руками, нужно провести анализ почв, подобрать и рассчитать необходимые материалы. Затем земельный участок очищают от мусора и разравнивают. Важно, чтобы местность была ровной! При необходимости разровняйте бугры или досыпьте слой песка и гравия.

Монтаж столбчатого фундамента

После очистки участка делают разметку фундамента при помощи колышков и ниток. По разметке роют котлован нужной глубины и шириной не менее 30 сантиметров. На дно траншеи укладывают слой песка и гравия (песчаную подушку). В дальнейшем способы монтажа слегка отличаются в зависимости от типа конструкции.

Столбчатый фундамент на трубах — самая простая конструкция в монтаже. В углах траншеи устанавливают трубы диаметром 20-30 сантиметров, а затем столбы распределяют по линиям перегородок и по периметру будущего строения на расстоянии 2- 2,5 метров. Промежутки между трубами заполняют щебнем, гравием или песком.

После установки сваи слегка приподнимают и пустое пространство снова заполняют песком, гравием или щебнем. Слои тщательно трамбуют. Поднятие столбов повысит устойчивость конструкции и защитит основу от негативного воздействия грунтовых вод. Поверх песчаного или щебневого слоя делают бетонную или железобетонную стяжку.

Монолитный столбчатый фундамент требует организации опалубки после установки столбов по углам и периметру здания. Опалубку делают из подручных материалов (шифер, доски, бруски и пр.). Затем внутрь устанавливают армированную решетку, которую можно сделать из звеньев арматуры. Звенья скрепляют при помощи специальной проволоки в прямоугольные или квадратные ячейки со стороной 30-40 сантиметров.

Не используйте для крепления сварочный аппарат, так как места сварки подвержены сильной коррозии.

Опалубку нужно залить бетонной смесью в несколько слоев по 20-30 сантиметров. Не делайте продолжительных промежутков между слоями, иначе бетон схватится раньше времени. В итоге получится контур, который похож на монолитный ленточный фундамент, но при этом он приподнят на столбах.

Конструкция с ростверком тоже нуждается в опалубке. Ростверк представляет раму, в которой арматура расположена на расстоянии минимум в 30 сантиметров от внешней поверхности. Ростверк укладывают на предварительно выровненные столбы и фиксируется при помощи специальных перемычек и проволоки. Сверху устанавливают опалубку, проводят армирование и заливают бетон.

В завершении для любого типа конструкции проводят гидро- и теплоизоляцию. Помните, что самостоятельный монтаж фундамента может привести к серьезным ошибкам. Неправильные расчеты и установка привет к проседанию и затоплению дома, появлению трещин, плесени и грибка, перекосу стен и разрушению строения. Чтобы этого избежать, обратитесь к профессионалам!

Строительная компания “МариСруб” проведет расчеты и подберет качественные материалы, выполнит полный комплекс работ по установке фундамента любого типа и строительства дома или бани из бревна. Мастера фирмы тщательно исследуют характеристики грунта и рельефа на земельном участке, подберут подходящий тип фундамента и стройматериалы, выполнят закладку конструкции с гидроизоляцией и утеплением.

blog.marisrub.ru

Устройство столбчатого фундамента: пошаговая инструкция

Столбчатый фундамент — это прекрасная опора для нетяжелых зданий и сооружений. Как правило, устройство столбчатого фундамента выполняется при строительстве деревянного дома. Особенности конструкции позволяют использовать ее даже на пучинистых грунтах и в любых климатических условиях.

Схема столбчатого фундамента.

Подготовка к строительству столбчатого фундамента

Строительство любой конструкции начинается с планирования на местности. И столбчатый фундамент не является исключением.

Приступать к установке конструкции можно только после того, как будет составлен генеральный план фундамента, подготовлены необходимые чертежи и схемы, закуплены инструменты и материалы для работы. Если установка фундамента выполняется на участке с высоким уровнем подземных вод, характеризующемся глубоким промерзанием, то устройство фундамент такого типа будет самым оптимальным решением.

Схема столбчатого набивного фундамента.

Если фундамент столбчатый возводится на сыром участке, нужно использовать бетонные растворы высокой прочности. Помимо этого, бетонные столбы обязательно армируются металлическими стержнями.

Для строительства столбчатого фундамента понадобится множество различных инструментов и дополнительного оборудования. Так, чтобы составить план фундамента и перенести его на местность, вам понадобятся:

  • карандаш;
  • бумага;
  • отвес;
  • строительная рулетка;
  • уровень;
  • бельевой шнур;
  • угольник;
  • деревянные колышки;
  • чертеж фундамента.

После того как будет составлен план фундамента, а также проработан и утвержден чертеж фундамента, можно приступать к выполнению земляных работ. Для этого понадобится следующее:

  • лопата с прямой режущей частью;
  • остроконечная лопата;
  • заступ;
  • кирка.

Строительство столбчатого фундамента невозможно и без следующих приспособлений:

Рисунок 1. Схема, показывающая виды столбчатого фундамента.

  • молотка;
  • расшивки;
  • щетки и кисти;
  • клещей;
  • бетономешалки;
  • кельмы;
  • ведра;
  • лейки;
  • бочки;
  • граблей;
  • трамбовки;
  • терки;
  • зубила.

Существует несколько разновидностей конструкций столбчатых фундаментов. Схема, показывающая виды столбчатого фундамента, представлена на рис. 1.

Вернуться к оглавлению

Рекомендации по составлению плана фундамента

План фундамента изображается в виде сечения горизонтальной плоскостью, проведенной выше подошвы столбчатого фундамента, но ниже уровня земли. План фундамента должен показывать конструкцию основания столбчатого фундамента (раскладку сборных бетонных или железобетонных блоков, бутобетонную или бутовую подушку и пр.). При наличии подвального помещения план фундамента показывает и контур его стен, опирающихся на данную конструкцию. При этом линии подвала наносятся на чертеж фундамента тонкой линией, а подушка столбчатого фундамента наносится более толсто.

Схема строения столбчатого фундамента.

На чертеж фундамента наносятся координационные оси, размеры, позволяющие определить расстояния между столбами фундамента, размерную привязку поверхностей элементов или осей конструкции к координационным осям сооружения (здания) или при необходимости к прочим элементам конструкций. На чертеж фундамента наносятся и другие нужные размеры, такие как отметки самых характерных уровней заложения подошвы конструкции, марки элементов сборных конструкций. Без чертежа фундамента вы не сможете построить правильную и надежную конструкцию. Если вы не уверены, что сможете составить чертеж фундамента самостоятельно, поручите это профессионалам. Не жалейте денег на данном этапе, т.к. правильно составленный чертеж — это залог надежности и долговечности конструкции.

После того как чертеж фундамента будет готов, выполняется разбивка плана. Данная операция представляет собой перенос с чертежа на участок и закрепление основных размеров конструкции и осей. Прежде чем переносить с чертежа фундамента на участок, по периметру нужно установить столбы (обноску). Столбы устанавливаются на расстоянии 1 или 2 м от строения. Со стороны намеченных стен здания параллельно им к столбам по уровню необходимо прибить доски или деревянные рейки. На них указываются размеры отдельных элементов ям и траншей самого фундамента и будущих стен. Разбивка осевых линий контролируется при помощи рулетки.

Рисунок 2.Чертеж фундамента.

Обязательно проверяются углы прямоугольного основания. При помощи теодолита проверяется разметка низа траншеи, в особенности по углам будущего дома, а также в точках пересечения лент. Разметка должна в точной мере соответствовать проектной (если проектная величина заглубления столбчатого основания составляет 1,4 м, то и низ траншеи тоже должен быть на 1,4 м ниже отметки нуля будущего дома). Расстояние между столбами конструкции должно быть не более 1,5-2,5 м. Чертеж фундамента обязательно предусматривает эти и все остальные важные параметры. С планом такого основания вы можете ознакомиться на рис. 2.

Столбчатый фундамент прекрасно подходит для строительства домов без подвалов там, где необходимо обеспечить минимальную нагрузку на почву. Чертеж фундамента учитывает количество опорных столбов, ширину и длину всего основания, глубину расположения столбов, расстояние между столбами и прочие важные параметры.

Составляя план фундамента, необходимо знать глубину промерзания грунта, уровень прохождения подземных вод и т.д. Столбчатый фундамент гораздо дешевле ленточного благодаря меньшим расходам материалов, однако его используют только при малоэтажном строительстве.

Вернуться к оглавлению

Начальные этапы строительства столбчатого фундамента

Схема столбчатых фундаментов: 1 – гравийно-песчаная подушка; 2 – опорная плита; 3 – грунт; 4 – сборный железобетонный столб; 5 – арматура; 6 – монолитный бетон; 7 – асбоцементная труба.

Монолитный железобетонный столбчатый фундамент получил очень широкое распространение в частном строительстве. Устройство фундамента такого вида не требует больших денежных и временных вложений. Прежде чем приступать к строительству столбчатого основания, нужно правильно подготовить участок.

Сначала площадка очищается. Для этого удаляется растительный слой грунта (15-30 см) не менее чем на 2-5 м во все стороны от запланированного размещения столбчатого основания.

Если почва под срезанным слоем состоит из песка и мелкого камня, она используется в качестве основания для столбчатого фундамента вне зависимости от влажности грунта, глубины промерзания или уровня подземных вод.

Если земля глинистая (супеси, глины, суглинки), обязательно создается песчано-гравийная подушка, толщина которой зависит от геологической характеристики почвы. Торфяные или илистые грунты под удаленным слоем являются свидетельством того, что нужно выполнять полную замену основания и обращаться к геологу за консультацией по устройству и составу конструкции.

С площадки, отведенной под устройство фундамента, убирается мусор и прочие посторонние предметы. После этого выполняется горизонтальная планировка, а также снимаются бугры и подсыпается грунт в ямы. Горизонтальность участка необходимо проверить при помощи уровня, установив его на ровную рейку длиной 2 м. Подготовка к возведению столбчатого основания заканчивается после завозки на участок необходимых материалов и инструментов.

Вернуться к оглавлению

Устройство фундамента: пошаговая инструкция

Схема устройства столбчатого фундамента из кирпичной кладки по деревянной балке.

Прежде всего выполняются земляные работы. Прямоугольные ямы для столбчатого фундамента роются экскаватором или вручную. Их необходимо расположить строго по осям. Ямы глубиной менее 1 м можно делать с вертикальными стенами. В данном случае не нужно устанавливать крепления. Если же глубина ямы превышает 1 м, то создаются крепления из досок (горбылей) или с откосами. Яма должна быть на 20 или 30 см глубже, чем заложение столбчатого фундамента, и шире него на 20 или 40 см в каждую сторону. Такой запас нужен для установки опалубки и распорок.

Ширина столбчатого фундамента должна быть не меньше ширины возводящихся стен. На дно укладывается подушка из гравия примерно на 10-20 см шире фундамента с каждой стороны. Гравийная подушка обильно смачивается водой и утрамбовывается. Сверху укладывается полиэтилен или рубероид.

Опалубка для столбчатого фундамента изготавливается из досок, оструганных с одной стороны. Доски устанавливаются к бетону именно своей струганной частью. Можно использовать древесину любой породы с влажностью не более 25%. Ширина досок — 120-150 мм, толщина — 25-40 мм. Широкие доски не подходят для создания опалубки, т.к. при их монтаже появляются щели. Можно применять для этого древесно-стружечные плиты, металлические конструкции, клееную водоупорную фанеру. Но наиболее предпочтительной является именно деревянная опалубка, т.к. она имеет наименьшую силу сцепления с бетоном.

Установка опоры столбчатого фундамента.

Если стены котлована сухие и не осыпаются, бетон можно заливать и без опалубки. В данном случае по периметру необходимо проложить полиэтилен.

Для опалубки столбчатого основания можно использовать железные, асбестовые и керамические трубы. Внутренний диаметр таких труб должен быть не меньше 100 мм. Точное значение зависит от конструкции здания. Бетон заливается в трубы и они остаются в земле вместе с основанием.

При устройстве деревянной опалубки помните о том, что доски должны быть сырыми. Если доски сухие, их необходимо обильно смочить. В противном случае сухая древесина будет впитывать воду, что негативно отразится на прочности готового бетона.

Вернуться к оглавлению

Армирование и заливка бетона

Устройство фундамента данного вида предусматривает наличие армирующего каркаса. Столбы армируются продольной арматурой. Диаметр арматуры — 10-12 мм. При этом через каждые 20-25 см необходимо делать хомуты диаметром 6 мм. Продольная арматура устанавливается вертикально и обхватывается хомутами или отожженной проволокой. Следует постараться обеспечить выход арматуры на 10-20 см над верхом конструкции, чтобы в дальнейшем к ней можно было приварить арматуру монолитного ростверка.

Классификация столбчатого фундамента.

Устройство фундамента этого типа предполагает послойную укладку бетона. Используется бетон, приготовленный из 1 части цемента марки М400-М500, 3 частей песка и 5 частей щебенки. Толщина слоя — порядка 20-30 см. Ростверк выполняется в виде монолитной или сборной железобетонной рандбалки.

После устройства столбчатого фундамента обязательно проверяются отметки верхнего уровня. При необходимости они выравниваются цементным раствором. Далее выполняется устройство монолитного, сборно-монолитного или сборного железобетонного ростверка (пояса). Устройство фундамента с монолитным поясом позволяет обеспечить хорошую продольную жесткость и устойчивость конструкции. Прежде чем приступать к устройству пояса, следует прочно соединить между собой сборные перемычки. Для этого монтажные петли связываются проволокой крест-накрест.

После этого поверх перемычек устраивается опалубка, делается арматурный каркас и укладывается бетон марки М200. поверхность бетона необходимо выровнять и обязательно закрыть гидроизоляционным материалом.

Вернуться к оглавлению

Рекомендации по гидроизоляции конструкции столбчатого фундамента

Устройство столбчатого основания предполагает наличие гидроизоляционного слоя. Обязательно устраивается забирка. Она представляет собой ограждающую стенку между столбами, которая предназначена для ограждения конструкции от пыли, влаги, мусора, снега и т.п. Для создания забирки между опорами конструкции делается бетонная стяжка в качестве основания.

Схема столбчатого фундамента для дома из ракушняка.

Забирка укладывается на бетонную стяжку. Устройство фундамента предполагает присутствие в забирке технологических окон для подвода коммуникаций. Забирка не связывается с опорами, т.к. неровная осадка приводит к возникновению трещин. Высота забирки — от 40 см.

Как уже было сказано, устройство фундамента предполагает гидроизоляцию. Существует несколько методов:

  • верхняя часть опор и забирки покрывается слоем битума. На него укладывается полоска рубероида, наносится еще 1 слой битума и укладывается следующая полоска рубероида;
  • верхняя часть опор и забирки покрывается цементным раствором. Сверху раствора насыпается слой сухого цемента толщиной в 2-3 мм. После схватывания цемента укладывается полоска толя или рубероида.

Вернуться к оглавлению

Устройство фундамента: важные моменты

Устройство фундамента такого типа требует соблюдения ряда важных правил и требований. Так, если вы построите фундамент на сыром участке и оставите на зимнее время без перекрытий, стен и крыши, то конструкция может деформироваться. Это правило общее для всех фундаментов, но в особенности оно важно для столбчатого, т.к. каждый столб в данной системе представляет отдельный фундамент ввиду отсутствия единого жесткого остова. Каждый столб такого основания дает свою осадку, что усложняет устройство ростверка и стен в будущем.

Схема столбчатого фундамента с ростверком.

Устройство фундамента должно выполняться летом или в начале осени, когда грунт достаточно прогрет и подземные воды находятся в нижних пластах. Если в процессе устройства фундамента использовались монолитные бетонные столбы, необходимо помнить, что бетон будет полностью готов через 30 дней. В течение этого времени нельзя давать нагрузки на бетонные опоры и нужно следить за тем, чтобы верхний слой бетона не пересыхал. Его можно укрыть пленкой или рубероидом. Чтобы раствор схватывался равномерно, опоры следует периодически смачивать.

Для устройства фундамента используется бетонная смесь на основе цемента марки М400. В качестве наполнителя применяется мелкий гравий и крупнозернистый песок. Вода добавляется в таком количестве, чтобы готовая смесь легко укладывалась, но не заливалась. Слишком густая или жидкая консистенция бетонной смеси снижает прочность конструкции на 25%.

При закладке опоры допускается ряд типичных ошибок. Одна из них — это неравномерность проседания. Причины следующие:

  • неправильный расчет глубины;
  • неравномерная нагрузка на опоры;
  • разная величина заглубления опор;
  • низкокачественные материалы;
  • неверная оценка несущих особенностей почвы.

Избежать этих и других ошибок вам поможет проект основания, составленный специалистами, и постоянный контроль выполнения строительных работ.


moifundament.ru

Столбчатый фундамент своими руками пошаговая инструкция

Столбчатый фундамент своими руками достаточно легко и экономично, но также надежно и качественно. Добиться хорошего результата можно только при выполнении всех строительных норм и требований, так как любое нарушение может привести к перекосу здания или его повреждение.  Самый главный запрет на возведение строительного объекта – это невозможность монтажных работ на пучинистой почве. Существует множество видео и литературы с описанием процесса установки, но сегодня, мы с вами обсудим самую легкую схему и узнаем, как же правильно выполнить работы.

Преимущества и недостатки

Основным достоинством такого основания есть, прежде всего, его универсальность

Основным достоинством такого основания есть, прежде всего, его универсальность. Это качество проявляется в возможности устанавливать фундамент на любых типах участков при незначительных подготовительных процессах и гидроизоляции. Выполнить его закладку достаточно просто и не требует особых навыков, поэтому процесс можно выполнить своими руками. Помимо этого всего устройство имеет еще такой ряд преимуществ:

  • Очень простой способ сооружения постройки, который не требует строительных умений и просмотра тысячи видео для того, чтоб его выполнить;
  • Монтаж не требует наличия на участке специализированной техники и мастеров;
  • Конструкция совместима со всеми типами почвы, кроме пучинистого грунта;
  • Есть возможность выполнения строительных работ на холмистой площади;
  • Не имеет необходимости подготовительных работ с земельной площадью;
  • Достаточно низкая стоимость материалов, по сравнению с другими видами;
  • Быстрота постройки объекта – не больше двух недель;
  • Минимальное выполнение гидроизоляции;
  • Хороший уровень прочности основания;
  • Долгий эксплуатационный срок. Если все нормы выполнены, то постройка может выстоять около 50 лет.

Внимание! Конечно это не весь список плюсов функционирования фундамента, их примерно в два раза больше.

К тому огромному списку достоинств нужно добавить и реальные минусы, что имеет установка. Итак, они проявляются в следующих характеристиках:

  • Очень низкая способность выносить нагрузочное давление;
  • При таком основании становится нереальным сооружение подвального помещения.

Как вы видите, список минусов достаточно короткий, если ваш проект не планирует возведение подвала, а само здание – это постройка легкого типа, то вы спокойно можете строить столбчатый фундамент своими руками.

Материалы для работы

Еще одно огромное преимущество таких оснований – это возможность выбора различного материала

Еще одно огромное преимущество таких оснований – это возможность выбора различного материала. На основе видео рекомендаций и литературы, мы выделили для вас, самые популярные вариации такой постройки:

Рекомендуем к прочтению:

  • Трубы из асбеста. Такой материал имеет достаточно высокую прочность, экономичность и комфортность при установке.
  • Кирпич. Это один из самых востребованных вариантов закладки. Хотя стоит отметить, что из его плюсов можно выделить только долгий срок эксплуатации и прочность. При этом такой материал имеет ряд недостатков, таких как сложность установки, высокая цена материалов и подверженность пучению земли, что приводит к появлению деформаций.
  • Бревна из дерева. Такой вариант наиболее экономичен, и применяется в строительных проектах для легких типов построек. Также к плюсам стоит отнести и легкость монтажных работ объекта. Среди недостатков присутствуют такие негативные характеристики, как  недолговечность и обязательная потребность в гидроизоляции и обработке специальным септиком.
  • Железобетонный материал. Бетон имеет очень высокий уровень прочности, долгий эксплуатационный срок. Стоит отметить, что это как раз тот вариант, когда качество приравнивается к цене. Но, существует также недостаток, который проявляется в сложности монтажных работ.

Внимание! Посмотрев на вышеперечисленные материала, можно сказать, что столбчатый фундамент своими руками можно выполнять как с монолита, так и сборной конструкции.

Стоит отметить, что лучше отдать свой выбор в сторону монолитного основания, так как в комплект входит его и арматура, которая увеличивает способность фундамента выдерживать нагрузку. Если вы выбираете сборный тип постройки, то могут в зимний сезон происходить выталкивания столбов, что приведет к многочисленным ремонтным работам. Именно по этой причине мы советуем все-таки выбор монолита.

Конструктивные особенности

Выполнить столбчатый фундамент своими руками очень легко

Выполнить столбчатый фундамент своими руками очень легко, но чтобы сделать монтаж правильно нам нужно знать особенности конструкции. Именно этой информации и посвящен наш раздел. Основание опорных точек утрамбовывают подушкой из песка в 20 см, который помогает отводить осадки.  После этого их нужно залить раствором из бетона – это и создаст монолит основания. Также в структуру входит столбчатая опора с арматурным укреплением. Столбы должны подниматься над землей на полметра. Стоит учесть, что между собой они соединяются ростверком.

Внимание! Очень важной и необходимой деталью целостности конструкции является гидроизоляция, которую можно сделать рубероидом.

Выполняем расчеты для строительства

Необходимо определить количество столбов, глубину закладки, технологию монтажа, вид ростверка и много других данных

Очень многих граждан, которые планируют возвести здание, волнует вопрос, как сделать столбчатый фундамент. Именно по этой причине и написана данная статья. Первое. Что нужно сделать это произвести точные расчеты. Для этого процесса лучше воспользоваться услугами профессионалов, так как это достаточно сложный и ответственный процесс.

Если же рассмотреть элементарные данные, то они включают площадь постройки и ее вес. Также следует выполнить геодезический анализ участка. Помимо этих данных, расчетная информация должна содержать еще такой список описаний:

  • Возможное количество дополнительного количества нагрузки на каждую опору;
  • Материалы, которые необходимы для работы;
  • Количество этажей в постройке;
  • Глубину промерзания почвы и уровень выпячивания при этом;
  • Данные о пролегании поверхностных вод;
  • Особенности земли на территории строительного проекта.

Полученная информация позволит определить количество столбов, глубину закладки, необходимую технологию монтажа, вид ростверка и много других данных. Если есть желание расчет можно выполнить своими руками на калькуляторе.

Рекомендуем к прочтению:

Внимание! Если у вас будет документация профессионального уровня, то зарегистрировать проект станет намного легче.

Этапы строительных работ для разных видов материалов

Разметка участка должна обозначить точки расположения для всех деталей конструкции

Еще на этапе проектирования мы определяемся с выбором необходимого материала. Как мы уже выяснили, самыми полярными из них есть такие виды столбов:

  • Бетон;
  • Кирпич;
  • Бутобетон;
  • Кирпич;
  • Камень.

В некоторых случаях выбирают так же древесину. Бревна перед применением необходимо обработать, чтоб продлить их срок жизни, и защитить от гниения и паразитов. Самыми востребованными считаются кирпичные и бетонные столбы, поэтому об их монтаже мы и поговорим.

Изучив литературу и видео по данной теме, мы определили самый простой способ строительных работ над возведением основания. Перед началом нужно расчистить участок, и выровнять поверхность. Если у вас на участке присутствует глинистый грунт, то необходимо подсыпать щебень, который добавить жесткости почве. После этого можно приступить к выполнению разметки. Данное действие должно обозначить точки расположения для всех деталей конструкции. Если все обобщить, то мы предлагаем вам вариант, как выполнить столбчатый фундамент своими руками пошаговая инструкция:

  • Расчистка участка;
  • Разметка территории;
  • Земляные работы, которые можно выполнить своими руками или с помощью специальной техники;
  • Если вы выполняете монтаж не длинных столбов до метра, то можно не выполнять укрепление скважин;
  • В обратном случае нужно расширить ямку и установить распорку. Также можно создать на дне подушку из железобетона, что даст возможность избежать просадки помещения.
  • Далее следует выполнить опалубку. Для такого действия лучше всего подойдут щиты из дерева.
  • Выполняем армирование столбов. В этом процессе нам помогут прутья сечением 12 мм. Для создания перемычек по горизонтали нужно применять проволоку. Для того чтоб не возникло проблем в будущем с обвязкой ростверком, нужно оставить над верхней частью столба расстояние 15 см.
  • Когда уже связана арматура, можно приступать к заливке раствором. При выполнении данного процесса следует следить, чтоб не оставалось пустот. Если они появились, то нужно утрамбовать смесь.
  • Стоит также выполнить гидроизоляцию, которая защитит вашу конструкцию от лишней влаги. Выполнить данную задачу можно с помощью мастики или рубероида.
  • После проведения всех работ, нужно начать делать ростверк. Этот элемент монтируется из арматуры с перемычками, с помощью которых создается каркас и устанавливаем опалубку. Теперь в такую форму заливаем бетон и даем ему высохнуть.
  • Последний этап строительных работ – забирка основания, которое в основном делают из кирпичей. Стоит учесть, что обязательно нужно оставить вход для вентиляции и коммуникации.

Как мы выяснили, столбчатое основание – это достаточно простой процесс закладки, который не требует ни навыков, ни часового изучения видео инструкции.

kakpostroitdomic.ru
