Уголок стальной.

Действующие стандарты.

НомерНазвание
ГОСТ 8509-93Уголки стальные горячекатаные равнополочные. Сортамент
ГОСТ 8510-86Уголки стальные горячекатаные неравнополочные. Сортамент
ГОСТ 19771-93Уголки стальные гнутые равнополочные. Сортамент
ГОСТ 19772-93Уголки стальные гнутые неравнополочные. Сортамент

Уголок горячекатаный равнополочный ГОСТ 8509-93.

Рис. Уголок равнополочный по ГОСТ 8509-93.

Условные обозначения:

A – ширина полки;

t – толщина полки;

r внутр. – радиус внутреннего закругления;

r внешн. – радиус внешнего закругления полок.

Таблица. Размеры и масса уголков по ГОСТ 8509-93.

РазмерыМасса 1м, кгМетров в тонне
At
203,00,891123,60
204,01,15869,57
253,01,12892,86
254,01,46684,93
283,01,27787,40
303,01,36735,29
304,01,78561,80
323,01,46684,93
324,01,91523,56
353,01,60625,00
354,0
2,10
476,19
355,02,58387,60
403,01,85540,54
404,02,42413,22
405,02,98335,57
453,02,08480,77
454,02,73366,30
504,03,05327,87
505,03,77265,25
506,04,47223,71
564,03,44290,70
565,04,25235,29
634,03,90256,41
635,0
4,81
207,90
636,05,72174,83
704,54,87205,34
705,05,38185,87
706,06,39156,49
707,07,39135,32
708,08,37119,47
755,05,80172,41
756,06,89145,14
757,07,96125,63
758,09,02110,86
759,010,7093,46
805,56,78147,49
806,0 7,36135,87
807,08,51117,51
808,09,65103,63
906,08,33120,05
907,09,64103,73
908,010,9391,49
909,012,2081,97
1006,510,0699,40
1007,010,7992,68
1008,012,2581,63
10010,015,1066,23
10012,017,9055,87
10014,020,6348,47
10016,0
23,3042,92
1107,011,8984,10
1108,013,5074,07
1258,015,4664,68
1259,017,3057,80
12510,019,1052,36
12512,022,6844,09
12514,026,2038,17
12516,029,6533,73
1409,019,4151,52
14010,021,4546,62
14012,025,5039,22
16010,024,6740,54
160
11,027,0237,01
16012,029,3534,07
16014,034,2029,24
16016,038,5225,96
16018,043,0123,25
16020,047,4121,09
18011,030,4732,82
18012,033,1230,19
20012,036,9727,05
20013,039,9225,05
20014,042,8023,36
20016,048,6520,55
20020,060,0816,64
20025,074,0213,51
20030,087,5611,42
22014,047,4021,10
22016,053,8318,58
25016,061,5516,25
25018,068,8614,52
25020,076,1113,14
25022,083,3112,00
25025,093,9710,64
25028,0104,509,57
25030,0111,448,97
25035,0128,517,78

Примечание: Масса 1 м

уголка вычислена по номинальным размерам при плотности материала 7850 кг/м3 и является справочной величиной.

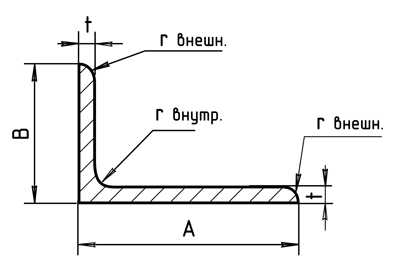

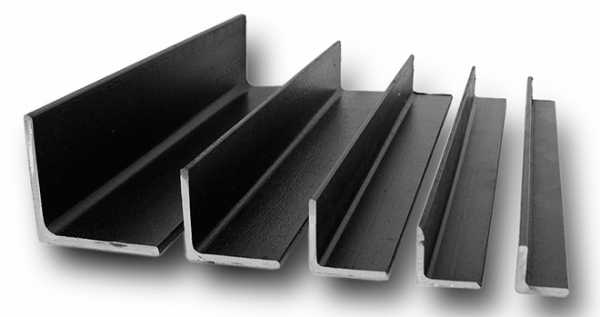

Уголок неравнополочный по ГОСТ 8510-86.

Рис. Уголок неравнополочный по ГОСТ 8510-86.

А – ширина большей полки;

B – ширина меньшей полки;

t – толщина полки;

r внутр. – радиус внутреннего закругления;

r внешн. – радиус внешнего закругления полок.

Таблица. Размеры и масса уголков по ГОСТ 8510-86.

A, ммB, ммt, ммrвнутр., ммrвнешн., ммМасса 1 м уголка, кгКоличество метров в 1 т
251633,51,20,91071098
302033,51,21,123890,8
3020
43,51,21,460684,8
322033,51,21,170854,9
322043,51,21,523656,6
4025341,31,481675,1
4025441,31,937516,4
4025541,32,376420,8
4030441,32,094477,6
4030541,32,573388,7
4528351,71,681594,9
45
28451,72,199454,8
503235,51,81,900526,2
503245,51,82,489401,7
56364622,810355,8
56365623,462288,9
6340472,33,173315,1
6340572,33,911255,7
6340672,34,633215,8
6340872,36,031165,8
65
505624,365229,1
65506625,181193,0
65507625,982167,2
65508626,767147,8
704557,52,54,391227,7
7550582,74,793208,6
7550682,75,688175,8
7550782,76,567152,3
7550882,77,431134,6
8050582,74,990200,4
8050682,75,924168,8
8060682,76,395156,4
8060782,77,392135,3
8060882,78,373119,4
90565,5936,172162,0
90566936,700149,3
90568938,773114,0
100636103,37,526132,9
100637103,38,704114,9
100638103,39,866101,4
1006310103,312,1482,36
100657103,38,814113,5
100658103,39,991100,1
1006510103,312,3081,31
110706,5103,38,985111,3
110708103,310,9391,46
125807113,711,0490,60
125808113,712,5379,81
1258010113,715,4764,66
1258012113,718,3454,53
14090812414,1370,77
140901012417,4657,28
1601009134,317,9655,69
16010010134,319,8550,38
16010012134,323,5842,40
16010014134,327,2636,69
18011010144,722,2444,97
18011012144,726,4437,82
20012511144,727,3736,54
20012512144,729,7433,62
20012514144,734,4329,04
20012516144,739,0725,60

Примечание: Масса 1 м уголка вычислена по номинальным размерам при плотности материала 7850 кг/м3 и является справочной величиной.

Уголок гнутый равнополочный ГОСТ 19771-93.

Рис. Уголок гнутый равнополочный по ГОСТ 19771-93.

Условные обозначения:

b – ширина полки;

S – толщина полки;

R – радиус кривизны.

Таблица. Размеры и масса уголков из углеродистой кипящей и полуспокойной стали обыкновенного качества, углеродистой качественной стали с временным сопротивлением разрыву не более 460 Н/мм2.

b, ммS, ммR, не более, ммМасса 1 м, кгКоличество метров в 1 т
36341,569637,2
402,531,485673,3
40341,758568,9
50342,229448,7
50462,907344,0
60342,700370,4
60463,535282,9
70464,163240,2
80343,642274,6
80464,791208,7
80575,924168,8
80697,011142,6
80798,113123,3
100466,047165,4
100577,494133,4
100698,895112,4
1007910,3196,99
120579,064110,3
1206910,7892,77

Таблица. Размеры и масса уголков из углеродистой полуспокойной и спокойной стали обыкновенного качества, углеродистой качественной стали с временным сопротивлением разрыву более 460 Н/мм2 и низколегированной.

b, ммS, ммR, не более, ммМасса 1 м, кгКоличество метров в 1 т
55372,434410,9
60372,669374,6
704104,109243,4
804104,737211,1
805105,873170,3
1004105,993166,9
1005107,443134,4
1006148,794113,7
1205109,013110,9
1604109,761102,5

Примечание : Масса 1 м уголка вычислена по номинальным размерам при плотности материала 7850 кг/м3 и является справочной величиной.

Уголки гнутые неравнополочные ГОСТ 19772-93.

Рис. Уголок гнутый неравнополочный по ГОСТ 19772-93.

Условные обозначения:

B – ширина большей полки;

b – ширина меньшей полки;

S – толщина полки;

R – радиус кривизны.

Таблица. Размеры и масса уголков из углеродистой кипящей и полуспокойной стали обыкновенного качества, углеродистой качественной стали с временным сопротивлением разрыву не более 460 Н/мм2.

В, ммb, ммS, ммR, не более, ммМасса 1 м, кгКоличество метров в 1 т
3225230,83651195
32252,531,034967,3
50353,251,984504,1
6040342,229448,7
7050463,535282,9
8063464,257234,9
8535463,535282,9
9070464,791208,7
10065464,948202,1
105100344,702212,7
11565576,709149,1
12010081212,8877,63
1801406914,5568,74

Таблица. Размеры и масса уголков из углеродистой полуспокойной и спокойной стали обыкновенного качества, углеродистой качественной стали с временным сопротивлением разрыву более 460 Н/мм2 и низколегированной.

В, ммb, ммS, ммR, не более, ммМасса 1 м, кгКоличество метров в 1 т
40252,561,165858,0
70504103,481287,3
85674104,485222,9
90704104,737211,1
110905107,443134,4
115655106,658150,2
14712582015,9362,77
1521005,51210,3796,44
15510061411,3887,84

acrossteel.ru

Уголок стальной

Главная / Уголок

Уголковые профили прокатывают в виде равнополочных и неравнополочных уголков. Сортамент уголков весьма обширен: от очень малых профилей с площадью сечения 1–1,5 см2 до мощных профилей с площадью сечения 140 см2. Полки уголков имеют параллельные грани, что облегчает конструирование. Широкое применение уголки имеют в легких конструкциях.

вернуться к содержанию

Уголок размером 45×45×5 мм высокой точности прокатки (А) из стали марки Ст3пс, категории 3, подгруппы 1:

Уголок

45×45×5 — А ДСТУ 2251-93 (ГОСТ 8509-93)

Ст3пс 3 — 1 ГОСТ 535-88

Неравнополочный уголок размерами 63×40×4 мм высокой точности прокатки (А) из стали марки Ст3сп, категории 3, подгруппы 1:

Уголок

63×40×4 — А ГОСТ 8510 — 86

Ст3сп — 1 ГОСТ 535-79

вернуться к содержанию

Масса уголка Муг определяется по формуле:

Муг = L·ρу,

где L — длина уголка; ρу — теоретическая масса 1 м уголка, вычисленная по его номинальным размерам.

Масса неравнополочного уголка

Рис. 1. Уголок неравнополочный

Для неравнополочного уголка:

ρу = [(A+B-t)·t+(1-π/4)·(r2внутр-2·r2внешн)]·ρ,

где А — ширина большей полки; B — ширина меньшей полки; t — толщина полок; rвнутр — радиус внутреннего закругления; rвнешн — радиус внешнего закругления полок; ρ — плотность материала.

При плотности стали ρ = 7850 кг/м3:

ρу = 0,007850·(A+B-t)+0,001686·(r2внутр-2·r2внешн), (кг/м),

где все размеры необходимо подставлять в мм.

При расчете массы уголков по стандартам ISO принимают:

rвнешн = rвнутр/2,

ρу = 0,007850·(A+B-t)+0,0008423·r2внутр.

При плотности материала 7850 кг/м3:

ρу = 0,007850·(A+B-t)+0,0008423·r2внутр, (кг/м),

где все размеры необходимо подставлять в мм.

Масса равнополочного уголка

Рис. 2. Уголок равнополочный

Для равнополочного уголка (B=A):

ρу = [(2·A-t)·t+(1-π/4)·(r2внутр-2·r2внешн)]·ρ,

где А — ширина полки; t — толщина полки; rвнутр — радиус внутреннего закругления; rвнешн — радиус внешнего закругления полок; ρ — плотность материала.

При плотности стали ρ = 7850 кг/м3:

ρу = 0,007850·(2·A-t)+0,001686·(r2внутр-2·r2внешн), (кг/м),

где все размеры необходимо подставлять в мм.

При расчете массы уголков по стандартам ISO принимают:

rвнешн = rвнутр/2,

и соответственно –

ρу = (2·A-t)·t+((4-π)/8)·(r2внутр-2·r2внешн)·ρ,

При плотности материала 7850 кг/м3:

ρу = 0,007850·(2·A-t)+0,0008423·r2внутр, (кг/м),

где все размеры необходимо подставлять в мм.

Масса гнутого уголка

Рис. 3. Уголок гнутый неравнополочный

ρу = [B+b-2·(R+S)+π/4·(2·R+S)]·ρ,

где b — ширина меньшей полки; B — ширина большей полки; S — толщина полок; R — радиус кривизны; ρ — плотность материала.

При плотности материала 7850 кг/м3:

ρу = S·[0,007850·(B+b-2·(R+S))+0,006165·(2·R+S)], (кг/м),

где все размеры необходимо подставлять в мм.

Рис. 4. Уголок гнутый равнополочный

ρу = 2·S·[b-R-S+π/8·(2·R+S)]·ρ,

где b — ширина полки; S — толщина полки; R — радиус кривизны; ρ — плотность материала.

При плотности материала 7850 кг/м3:

ρу = S·[0.01570·(b-R-S)+0.006165·(2·R+S)], (кг/м),

где все размеры необходимо подставлять в мм.

вернуться к содержанию

Сортамент на стальные равнополочные уголки регламентируется ГОСТ 8509–93. Размеры уголков и масса 1 м уголков должны соответствовать указанным на рисунке 1 и в таблице 1, а при поставках на экспорт – рекомендуемым, указанным на рисунке 3 и в таблице 3 (размеры и масса уголков по ISO 657.1–1989 Е).

По точности прокатки уголки подразделяют на:

Рис. 1. Уголок равнополочный по ГОСТ 8509–93

Условные обозначения: A — ширина полки; t — толщина полки; rвнутр  — радиус внутреннего закругления; rвнешн — радиус внешнего закругления полок.

Таблица 1. Размеры и масса уголков по ГОСТ 8509–93

РазмерыA×A×t, мм

rвнутр, мм

rвнешн, мм

Масса 1 м, кг

Количество метров в тонне

20×20×3

3,5

1,2

0,8871

1127

20×20×4

1,146

872,5

25×25×3

3,5

1,2

1,123

890,8

25×25×4

1,46

684,8

28×28×3

4

1,3

1,269

787,8

30×30×3

4

1,3

1,364

733,3

30×30×4

1,78

561,9

32×32×3

4,5

1,5

1,463

683,5

32×32×4

1,911

523,4

35×35×3

1,604

623,3

35×35×4

2,099

476,4

35×35×5

2,578

387,9

40×40×3

5

1,7

1,846

541,8

40×40×4

2,419

413,4

40×40×5

2,976

336

45×45×3

2,081

480,5

45×45×4

2,733

365,9

45×45×5

3,369

296,9

50×50×3

5,5

1,8

2,324

430,2

50×50×4

3,054

327,4

50×50×5

3,769

265,3

50×50×6

4,467

223,8

56×56×4

6

2

3,438

290,8

56×56×5

4,247

235,5

56×56×6*

5,04

198,4

60×60×4

7

2,3

3,707

269,8

60×60×5

4,578

218,4

60×60×6

5,434

184

60×60×8

7,098

140,9

60×60×10

8,7

114,9

63×63×4

3,896

256,7

63×63×5

4,814

207,7

63×63×6

5,717

174,9

70×70×4,5

8

2,7

4,87

205,3

70×70×5

5,382

185,8

70×70×6

6,395

156,4

70×70×7

7,392

135,3

70×70×8

8,373

119,4

75×75×5

9

3

5,797

172,5

75×75×6

6,889

145,2

75×75×7

7,964

125,6

75×75×8

9,024

110,8

75×75×9

10,07

99,3

80×80×5,5

6,777

147,6

80×80×6

7,36

135,9

80×80×7

8,513

117,5

80×80×8

9,652

103,6

90×90×6

10

3,3

8,327

120,1

90×90×7

9,638

103,8

90×90×8

10,93

91,46

90×90×9

12,21

81,88

100×100×6,5

12

4

10,06

99,38

100×100×7

10,79

92,64

100×100×8

12,25

81,66

100×100×10

15,1

66,21

100×100×12

17,9

55,87

100×100×14

20,63

48,47

100×100×15

21,97

45,51

100×100×16

23,3

42,92

110×110×7

11,89

84,08

110×110×8

13,5

74,06

120×120×8

4,6

14,74

67,84

120×120×10

12

4

18,23

54,87

120×120×12

21,65

46,19

120×120×15

26,67

37,5

125×125×8

14

4,6

15,46

64,7

125×125×9

17,29

57,85

125×125×10

19,1

52,36

125×125×12

22,68

44,09

125×125×14

26,2

38,17

125×125×16

29,65

33,73

140×140×9

19,41

51,53

140×140×10

21,45

46,61

140×140×12

25,5

39,21

150×150×10

23,02

43,43

150×150×12

27,39

36,51

150×150×15

33,82

29,57

150×150×18

40,11

24,93

160×160×10

16

5,3

24,67

40,53

160×160×11

27,02

37,01

160×160×12

29,35

34,07

160×160×14

33,97

29,44

160×160×16

38,52

25,96

160×160×18

43,01

23,25

160×160×20

47,44

21,08

180×180×11

16

5,3

30,47

32,82

180×180×12

33,12

30,19

200×200×12

18

6

36,97

27,05

200×200×13

39,92

25,05

200×200×14

42,85

23,34

200×200×16

48,65

20,55

200×200×20

60,08

16,64

200×200×25

74,02

13,51

200×200×30

87,56

11,42

220×220×14

21

7

47,4

21,1

220×220×16

53,83

18,58

250×250×16

24

8

61,55

16,25

250×250×18

68,86

14,52

250×250×20

76,11

13,14

250×250×22

83,31

12

250×250×25

93,97

10,64

250×250×28

104,5

9,57

250×250×30

111,44

8,97

* – нестандартный размер.

Примечание. Масса 1 м уголка вычислена по номинальным размерам при плотности материала 7850 кг/м3 и является справочной величиной.

Уголки изготавливают длиной от 4 до 12 м. По длине уголки подразделяют на:

  • мерной длины;

  • кратной мерной длины;

  • немерной длины;

  • ограниченной длины в пределах немерной.

Допускается изготовление уголков длиной свыше 12 м.

вернуться к содержанию

Таблица 2. Предельные отклонения размеров уголков

Ширина полкиуголка, мм

Предельные отклонения, мм

по ширине полки

по толщине полки

до 6 мм включ.

от 6,5 до 9 мм включ.

св. 9 мм

А

В

А

В

А

В

от 20 до 45

±1,0

+0,2/–0,3

+0,3/–0,4

50–90

±1,5

+0,2/–0,4

+0,3/–0,5

+0,2/–0,5

+0,3/–0,6

+0,3/–0,5

+0,4/–0,6

100–150

±2,0

+0,3/–0,5

+0,4/–0,6

+0,2/–0,6

+0,4/–0,7

160–200

±3,0

+0,4/–0,7

+0,5/–0,8

220–250

±4,0

+0,4/–0,8

+0,5/–0,9

По согласованию с потребителем предельные отклонения по толщине полки допускается заменять предельными отклонениями по массе, равными для уголков I класса с полкой большей 75 мм ±2,5 %, а для всех остальных плюс 3, минус 5 %.

вернуться к содержанию

Стандарт регламентирует предельные отклонения по длине уголков мерной длины или кратной мерной длины. Они не должны превышать:

  • +30 мм — при длине 4 м;

  • +50 мм — при длине от 4 м до 6 м включ.;

  • +70 мм — при длине от 6 м.

По требованию потребителя:

вернуться к содержанию

Сортамент на стальной горячекатаный неравнополочный уголок регламентируется по ГОСТ 8510–86.

По точности прокатки уголки изготавливают:

  • А — высокой точности,

  • В — обычной точности.

Рис. 1. Уголок неравнополочный по ГОСТ 8510-86

Условные обозначения: А — ширина большей полки; B — ширина меньшей полки; t — толщина полки; rвнутр — радиус внутреннего закругления; rвнешн — радиус внешнего закругления полок.

Таблица 1. Размеры и масса уголков по ГОСТ 8510-86

Номер уголка

A

B

t

rвнутр

rвнешн

Масса 1 м уголка, кг

Количество метров в 1 т

мм

2,5/1,6

25

16

3

3,5

1,2

0,9107

1098

3/2*

30

20

3

3,5

1,2

1,123

890,8

30

20

4

3,5

1,2

1,46

684,8

3,2/2

32

20

3

3,5

1,2

1,17

854,9

32

20

4

3,5

1,2

1,523

656,6

4/2,5

40

25

3

4

1,3

1,481

675,1

40

25

4

4

1,3

1,937

516,4

40

25

5

4

1,3

2,376

420,8

4/3*

40

30

4

4

1,3

2,094

477,6

40

30

5

4

1,3

2,573

388,7

4,5/2,8

45

28

3

5

1,7

1,681

594,9

45

28

4

5

1,7

2,199

454,8

5/3,2

50

32

3

5,5

1,8

1,9

526,2

50

32

4

5,5

1,8

2,489

401,7

5,6/3,6

56

36

4

6

2

2,81

355,8

56

36

5

6

2

3,462

288,9

6,3/4,0

63

40

4

7

2,3

3,173

315,1

63

40

5

7

2,3

3,911

255,7

63

40

6

7

2,3

4,633

215,8

63

40

8

7

2,3

6,031

165,8

6,5/5*

65

50

5

6

2

4,365

229,1

65

50

6

6

2

5,181

193

65

50

7

6

2

5,982

167,2

65

50

8

6

2

6,767

147,8

7/4,5

70

45

5

7,5

2,5

4,391

227,7

7,5/5

75

50

5

8

2,7

4,793

208,6

75

50

6

8

2,7

5,688

175,8

75

50

7

8

2,7

6,567

152,3

75

50

8

8

2,7

7,431

134,6

8/5

80

50

5

8

2,7

4,99

200,4

80

50

6

8

2,7

5,924

168,8

8/6

80

60

6

8

2,7

6,395

156,4

80

60

7

8

2,7

7,392

135,3

80

60

8

8

2,7

8,373

119,4

9/5,6

90

56

5,5

9

3

6,172

162

90

56

6

9

3

6,7

149,3

90

56

8

9

3

8,773

114

10/6,3

100

63

6

10

3,3

7,526

132,9

100

63

7

10

3,3

8,704

114,9

100

63

8

10

3,3

9,866

101,4

100

63

10

10

3,3

12,14

82,36

10/6,5*

100

65

7

10

3,3

8,814

113,5

100

65

8

10

3,3

9,991

100,1

100

65

10

10

3,3

12,3

81,31

11/7

110

70

6,5

10

3,3

8,985

111,3

110

70

8

10

3,3

10,93

91,46

12,5/8

125

80

7

11

3,7

11,04

90,6

125

80

8

11

3,7

12,53

79,81

125

80

10

11

3,7

15,47

64,66

125

80

12

11

3,7

18,34

54,53

14/9

140

90

8

12

4

14,13

70,77

140

90

10

12

4

17,46

57,28

16/10

160

100

9

13

4,3

17,96

55,69

160

100

10

13

4,3

19,85

50,38

160

100

12

13

4,3

23,58

42,4

160

100

14

13

4,3

27,26

36,69

18/11

180

110

10

14

4,7

22,24

44,97

180

110

12

14

4,7

26,44

37,82

20/12,5

200

125

11

14

4,7

27,37

36,54

200

125

12

14

4,7

29,74

33,62

200

125

14

14

4,7

34,43

29,04

200

125

16

14

4,7

39,07

25,6

* – уголки изготавливают по требованию потребителя.

Примечание. Масса 1 м уголка вычислена по номинальным размерам при плотности материала 7850 кг/м3 и является справочной величиной.

Уголки изготавливают длиной от 4 до 12 м:

  • мерной длины;

  • кратной мерной длины;

  • немерной длины;

  • ограниченной длины в пределах немерной.

Допускается изготавливать уголки длиной свыше 12 м.

вернуться к содержанию

Таблица 2. Предельные отклонения размеров

Номер уголка

Предельные отклонения, мм

По ширине полки

По толщине полки

До 6 включ.

От 6,5 до 9 включ.

Св. 9

А

В

А

В

А

В

2,5/1,6–5/3,2

±1,0

+0,2/–0,3

±0,3

5,6/3,6–9/5,6

±1,5

+0,2/–0,4

+0,3/–0,4

+0,2/–0,5

+0,3/–0,5

10/6,3–16/10

±2,0

+0,3/–0,4

±0,4

+0,3/–0,5

+0,4/–0,5

+0,3/–0,6

+0,4/–0,6

18/11–20/12,5

±3,0

+0,4/–0,7

+0,5/–0,7

По согласованию с потребителем предельные отклонения по толщине полки допускается заменять предельными отклонениями по массе, равными плюс 3, минус 5 %.

Размеры поперечного сечения уголка проверяются на расстоянии не менее 500 мм от торца штанги.

вернуться к содержанию

Предельные отклонения по длине уголков мерной длины или кратной мерной длины не должны превышать в мм:

  • +30 — при длине 4 м;

  • +50 — при длине от 4 м до 6 м включ.;

  • +70 — при длине от 6 м.

По требованию потребителя:

вернуться к содержанию



metallsklad.ru

Виды и маркировка стальных уголков

Металлопрокат пользуется особой популярностью, выступая в роли заготовки или элемента монтируемой конструкции. Предлагаемые производителями трубы стальные ГОСТ 8732 востребованы благодаря своим превосходным эксплуатационным характеристикам. Не менее качественным и популярным является уголок, изготавливаемый из прочной стали. Свое название он получил благодаря характерной «Г»-образной форме. Производители предлагаю стальные уголки разного вида, что отражается в маркировке.

Виды

Производство стального уголка может осуществлять по-разному. Производители используют:

  • Специальные гибочные станки, на которых осуществляется изгиб листового материала с формированием изделия определенного размера и формы.
  • Прокатные станы, используемые для пропуска металлических листов между вращающими вальцами.

Металл может подвергаться деформированию при различной степени нагрева. Горячекатаный металлопрокат получается при разогреве до температуры, немного превышающей температуру рекристаллизации. Холоднокатаный метод предполагает обработку при более низкой температуре. Чтобы понять, к какому типу относится конкретное изделие, достаточно внимательно осмотреть уголок. На горячекатаном металлопрокате будет только внутренний радиус. С точки зрения прочностных характеристик такой вид является более предпочтительным.

В зависимости от типа полок стальные уголки принято делить на:

  • равнополочные;
  • неравнополочные.

У первых размер полок (сторон) одинаков. Геометрические параметры проката стандартизированы и приведены в соответствующих нормативных документах. У полочек размер может составлять 20 – 200 мм. При этом из-за специфики производства толщина проката ограничена 16 мм. Длина может быть различной.

Маркировка

Условное обозначение стального уголка содержит всю необходимую для пользователя информацию. Как правило, в маркировке приводится:

  • размер полок;
  • толщина полок;
  • сталь, из которой было изготовлено конкретное изделие.

Так, обозначение 50х50х4 09Г2С позволяет понять, что данный стальной уголок имеет одинаковые по размеру полочки, длина которых одинакова и равна 50 мм. Толщина полок изделия составляет 4 мм, а для его изготовления использовалась листовая сталь 09Г2С. Условного обозначения достаточно, чтобы получить из справочной литературы всю необходимую информацию о конкретном изделии.

Степень точности стального металлопроката может быть различной. Наибольшее распространение получили изделия обычной точности. Но если к изготавливаемой конструкции предъявляются повышенные требования, стоит отдать предпочтение уголку с высоким уровнем точности. В маркировке такого проката присутствует буква «А», в то время как прокат нормальной точности обозначается буквой «В». Достаточно часто в условном обозначении она отсутствует.

Если хотите узнать больше про стальной уголок, то предлагаем перейти по ссылке и задать вопрос специалистам.

__________________________________________________

Почитать еще:

Статьи которые сейчас читают:

biostar-russia.ru

Уголок равнополочный — справочник, характеристики металлопроката

РазмерыМасса 1м, кгМетров в тонне
bt
203,00,891123,60
204,01,15869,57
253,01,12892,86
254,01,46684,93
283,01,27787,40
303,01,36735,29
304,01,78561,80
323,01,46684,93
324,01,91523,56
353,01,60625,00
354,02,10476,19
355,02,58387,60
403,01,85540,54
404,02,42413,22
405,02,98335,57
453,02,08480,77
454,02,73366,30
504,03,05327,87
505,03,77265,25
506,04,47223,71
564,03,44290,70
565,04,25235,29
634,03,90256,41
635,04,81207,90
636,05,72174,83
704,54,87205,34
705,05,38185,87
706,06,39156,49
707,07,39135,32
708,08,37119,47
755,05,80172,41
756,06,89145,14
757,07,96125,63
758,09,02110,86
759,010,7093,46
805,56,78147,49
806,07,36135,87
807,08,51117,51
808,09,65103,63
906,08,33120,05
907,09,64103,73
908,010,9391,49
909,012,2081,97
РазмерыМасса 1м, кгМетров в тонне
bt
1006,510,0699,40
1007,010,7992,68
1008,012,2581,63
10010,015,1066,23
10012,017,9055,87
10014,020,6348,47
10016,023,3042,92
1107,011,8984,10
1108,013,5074,07
1258,015,4664,68
1259,017,3057,80
12510,019,1052,36
12512,022,6844,09
12514,026,2038,17
12516,029,6533,73
1409,019,4151,52
14010,021,4546,62
14012,025,5039,22
16010,024,6740,54
16011,027,0237,01
16012,029,3534,07
16014,034,2029,24
16016,038,5225,96
16018,043,0123,25
16020,047,4121,09
18011,030,4732,82
18012,033,1230,19
20012,036,9727,05
20013,039,9225,05
20014,042,8023,36
20016,048,6520,55
20020,060,0816,64
20025,074,0213,51
20030,087,5611,42
22014,047,4021,10
22016,053,8318,58
25016,061,5516,25
25018,068,8614,52
25020,076,1113,14
25022,083,3112,00
25025,093,9710,64
25028,0104,509,57
25030,0111,448,97
25035,0128,517,78

www.scmetal.ru

уголок стальной

Уголок стальной горячекатаный ГОСТ 8509-86, 8510-86

Стальные уголки (уголковые профили) — это вид стального проката, имеющий в поперечном сечении форму Г. В настоящее время угол стальной считается одним из самых востребованных видов проката. Производят их на специальных прокатных станах. С помощью большого постоянного давления заготовке придается нужные форма и размер для дальнейшего пропускания через прокатный стан.

Уголки изготавливаются длиной от 4 до 12м, толщина варьируется от 3 до 20мм, а ширина от 0 до 200мм, однако по желанию заказчика изготавливаются изделия и нестандартных размеров.

Предлагаем широкий спектр углов г/к со склада, следующих типоразмеров:

Равнополочные углы по ГОСТ 8509-86 8510-86: 20х3 25х4 32х4 35х4 40х4 50х4 50х5 63х5 63х6 70х5 70х6 75х5 80х6 80х8 90х6 90х7 90х8 90х9 100х7 100х8 100х10 100х12 110х7 110х8 125х8 125х10 125х12 140х9 140х10 140х11 140х12 160х10 160х12 160х16 180х10 180х12 180х16 200х12 200х14 200х16 200х20 250х12 250х16.

Неравнополочные углы по ГОСТ 8509-86 8510-86 :  63х40х5 75х50х6 100х63х6 100х63х8 120х80х8 120х80х10 140х90х8 140х90х10 160х100х10 160х100х12.

При производстве применяются углеродистые стали обыкновенного качества (ГОСТ 380-88): СтО, СтЗкп, СтЗцс, СтЗпс, Ст4кп, Ст4пс, Ст4сп, Ст5пс, Стбпс, Стбсп, и низколегированные стали (ГОСТ 19281-89): 09Г2, 12ГС, 16ГС, 14Г2, 17ГС09Г2С, 14ХГС, 15ХСНД, 10ХНДП, 17Г1С, 10Г2С1, 10Г2БД, 10ХСНД, 15Г2СФД, 14Г2АФ, 16Г2АФ, 15Г2АФДпс, 18Г2Афпс.

Уголок – это изделие металопроката,  которое используется  во многих отраслях: в машиностроении,  широко используется данный вид металлопроката  в строительстве  для усиления  монолитных конструкций в высотных сооружениях и зданиях разного назначения, перекрытий,  и покрытий. Из-за небольшого веса и высокой прочности его использует везде где нужно обеспечить высокую жесткость при небольшом общем весе конструкции. Классификация уголков зависит от назначения, материала, способа изготовления, и формы готового изделия.

Способ производства:

• горячекатаный  — заготовку прокатывают через валы прокатного стана, и под давлением формируется уголок нужных размеров и формы. Чае всего он используется  для изготовления различных металлоконструкций и соединений;

• гнутый —  изготавливается из  листа холоднокатаного или горячекатаного металла на специальных станках которые гнут форму уголка.

Горячекатаный уголок имеет более высокую прочность и вес по сравнения с гнутым уголком.

Вид сечения:

• равнополочный уголок металлический – ширина полки  может варьироваться от 2 см и выше. Размер уголка соответствует номеру уголка.(в миллиметрах)

• неравнополочный уголок металлический.

Класс точности:

• буквой А обозначается высокая точность;

• В – обычная точность.

Длина:

• мерной длины – 4, 6, 9,12 метров;

• кратной мерной длины ограниченной в рамках мерной;

• немерной длины.

Существует два вида материалов из каторого изготавливается уголок:

• уголок стальной из стали обыкновенного качества;

• уголок стальной из стали повышенной прочности.

Размеры уголка задаются шириной его полок и толщиной полки в мм. Например, обозначение «уголок стальной 50×50×5» означает уголок с шириной полки 50 мм и толщиной 5 мм. Иногда толщину полки не указывают. Для неравнополочного уголка указывается ширина обеих полок, для равнополочного — одной. Стандартная длина уголка —4-12 м.

Применение уголка металлического:

Применяются стальные уголки в самых разных отраслях промышленности и строительства: изготовление металлоконструкций, крепление к ним кабелей, труб и необходимой аппаратуры, вагоно и автомобилестроении, а так же в производстве другой крупногабаритной техники, например кранов, при создании мебели, так как с его помощью можно идеально формировать прямые углы, для внешней отделки углов, в том числе при создании дверных и оконных проемов, иногда в качестве декоративного элемента сооружения, однако наиболее распространенное применение-это использование в качестве арматурного крепления и усиления бетона, например стен и перекрытий.

Очевидно, что материал для таких изделий должен быть устойчив к различного вида воздействиям и нагрузкам, поэтому помимо прочности он должен обладать и достаточной вязкостью, чтобы сопротивляться динамическим, ударным воздействиям, а для долговечной работы при постоянных знакопеременных напряжениях, например в условиях вибрации, он должен быть как можно меньше подвержен усталости, трущиеся же детали должны иметь хорошее сопротивление к износу. Исходя из всех этих требований, уголок стальной производят из сталей, соответствующих ГОСТу 380-94. Это значит, что такой уголок прослужит Вам долгие годы. При этом стальной горячекатаный уголок считается более прочным и устойчивым к внешним воздействиям нежели холоднокатаный, а если работа идет в условиях повышенной влажности, то стоит выбирать специальные нержавеющие уголки.Гнутые равнополочные уголки чаще всего используются в производстве мебели.

В строительстве с их помощью формируют откосы, дверные или оконные проемы. Неравнополочный металлический уголок отлично подходят для обрамления поверхностей с изгибом, например, арок. Уголки из низколегированной стали применяют для монтажа каркасов, укрепления бетонных конструкций, создания площадок разного назначения. Холоднокатаные уголки из обычной стали используются для отделок, а горячекатаные — для несущих конструкций.

ООО «СтальТрест» реализует уголки по низким ценам, а также  резку уголков в размер и доставку на объект. Чтобы купить уголок оформите онлайн заказ на сайте или позвоните нашим менеджерам (343) 252-24-50.



www.staltrest.ru

Сортамент равнополочных уголков: виды, характеристики, ГОСТ

Довольно распространенным металлопрокатом можно назвать уголки равнополочные. При их изготовлении применяются стандарты, установленные в ГОСТ. За счет этого продукция представлена унифицированными видами. Рассматривая сортамент равнополочных уголков, следует учитывать тот момент, что вес и размеры имеют значение для проведения точных расчетов при разработке проектной или технической документации. Распространение материала можно связать с его исключительными эксплуатационными качествами, о чем далее поговорим подробнее.

Уголки равнополочные

Основные характеристики

В технической документации можно встретить самую различную информацию, которая может применяться при расчетах. Применяемая таблица позволяет определить нижеприведенные характеристики:

  1. Масса одного погонного метра. Вес уголка равнополочного учитывается при расчете того, какая будет оказываться нагрузка на создаваемую конструкцию. Вес стального уголка во многом зависит от размеров и типа применяемого материала при изготовлении. Плотность применяемого металла может варьироваться в достаточно большом диапазоне.
  2. Основные размеры. Уголок размеры может иметь самые различные. Они учитываются при расчетах. Размеры металлического уголка могут варьироваться в достаточно большом диапазоне, так как применяются при создании различных конструкций.
  3. Профиль металлического равнополочного материала может иметь самую различную площадь поперечного сечения. Этот параметр также указывает на то, какая будет оказываться нагрузка.
  4. Чертеж и другая техническая информация также содержит информацию о том, какой радиус закругления у профиля. Этот показатель не является контролируемым параметром, но применяется для калибровки изделия. Сортамент уголков стальных горячекатаных равнополочных может быть представлен материалом, который имеет ровные или разные полки. Неравнополочные варианты исполнения также получили широкое распространение.
  5. В таблице указывается толщина стенок полок. При увеличении показателя толщины момент сопротивления увеличивается, изделие становится способным выдерживать большую нагрузку. Однако, за счет применения большего количества металла вес изделия существенно возрастает.

Характеристики уголков по ГОСТ 8509-93

Уголок равнополочный может классифицироваться по показателю точности. Примером назовем следующие группы изделий:

  1. Обычная точность, маркируемая буквой «В».
  2. Повышенной точности, маркировка представлена буквой «А».

Показатель толщины полки может иметь отклонение в соответствии с табличными данными.
В нормативной документации также указывает то, какой длины заготовки могут отправляться заказчику. Примером назовем то, что показатель длины должен составлять 3-12 м. При предварительной договоренности может отпускаться материал большей длины.

Виды равнополочных уголков

Равнополочные варианты исполнения на сегодняшний день получили весьма широкое распространение. Выпускаются они в различных вариантах исполнения. Рассматривая виды металлических уголков отметим, что геометрические размеры и классификация изделий регулируется двумя основными нормативными документами:

  1. Уголок горячекатаный равнополочный получается при применении технологии, которая предусматривает оказание воздействия высокой температуры. В качестве нормативной документации применяется ГОСТ 8509-93. За счет применения особой технологии производства получаемое изделие обладает весьма высокими эксплуатационными качествами. Однако, производственный процесс связан с достаточно большим количеством технологических сложностей.
  2. Уголок стальной гнутый также получил широкое применение. Для стандартизации основных параметров в этом случае применяется ГОСТ 19771-93. За счет применения технологии холодной гибки существенно ускоряется производственный процесс.

Скачать ГОСТ 19771-93. Уголки стальные гнутые равнополочные. Сортамент.»

Отличительной особенностью равнополочных уголков назовем то, что полки у них имеют одинаковые геометрические размеры. Горячекатаные изделия производятся путем пропуска раскаленной заготовки через валики. При воздействии давления на размягченный сплав формируется геометрическая форма и определенные размеры.
При холодной гибке применяется специальное оборудование, которое способно оказывать существенно механическое воздействие. Стоит учитывать, что в данном случае в качестве заготовки может использоваться исключительно листовой прокат с относительно небольшой толщиной поперечного сечения.

Уголок горячекатаный
Уголок стальной гнутый

Горячекатаные изделия характеризуются следующими достоинствами:

  1. высокая прочность;
  2. более сложный профиль.

Гнутые обладают более точными геометрическими размерами, что также определило их распространение. Кроме этого, применение листового металла в качестве сырья позволило существенно снизить вес изделия и расширить сортамент.
Классификация проводится также по типу применяемого материала при изготовлении. От этого показателя зависят следующие моменты:

  1. Устойчивость материала к воздействию окружающей среды, к примеру, повышенной влажности.
  2. Прочность структуры и твердость поверхности.
  3. Плотность, которая определяет соотношение веса и геометрических размеров.
  4. Степень обрабатываемости.

При изготовлении равнополочного уголка могут применять следующие металлы:

  1. Стали повышенной прочности. Они обладают весьма большой прочностью, могут выдерживать существенное механическое воздействие. Стоит учитывать, что для достижения некоторых показателей проводится термическая обработка уже после получения требуемой формы и размеров.
  2. Легированные металлы с различной концентрацией примесей. За счет включения в состав различных веществ можно существенно изменить эксплуатационные качества изделия. К примеру, повышение концентрации хрома повышает коррозионную стойкость поверхности. При легировании металла учитывается, что получаемые равнополочные материалы должны обладать высокой прочностью.
  3. Сплавы, которые характеризуются высокой жаропрочностью, жаростойкостью или коррозионной устойчивостью. Некоторые равнополочные варианты исполнения строительных материалов могут применяться в особых эксплуатационных условиях. Для достижения требуемых качеств при их изготовлении могут применять высоколегированные сплавы.

Стальные уголки

Наиболее распространенным металлом, который применяется при производстве равнополочных уголков, является углеродистая сталь. Это связано с ее высокой прочностью и относительно низкой стоимостью, простотой получения.

Размеры уголков

Вопрос размеров был затронут ранее при рассмотрении основных показателей, которые характеризуют уголок стальной. При этом также следует отметить нижеприведенные моменты:

  1. Указывается вес изделия. Металлический уголки применяются при изготовлении ответственных изделий. Именно поэтому при расчетах учитывается также вес самого материала.
  2. Основные размеры равнополочного уголка указываются также для разработки проектной документации и подбора наиболее подходящего изделия.
  3. Уголки стальные равнополочные также характеризуются площадью сечения профиля, шириной полки, радиусом закругления, толщиной стенок. Все эти показатели выдерживаются в качестве стандартов и не указываются производителями, при необходимости их можно найти в справочной документации.

Равнобокий уголок может иметь самые различные размеры. Широкой сортамент позволяет подобрать наиболее подходящий материал для применения в конкретном случае.

Применение стального уголка

Металлы сегодня встречаются практически на каждом шагу. При сочетании легкости и высокой прочности материал стал практически незаменим, применяется при строительстве различных сооружений и механизмов. Стальные уголки могут изготавливаться при применении различных металлов. За счет особой геометрии они могут воспринимать большую нагрузку, чем, к примеру, листовой материал. Прокат угловой или уголок стальной гнутый применяют:

  1. При строительстве несущих конструкций. Для того чтобы сооружение могло воспринимать большую нагрузку в качестве основного материала может применяться рассматриваемое изделие. Примером можно назвать возведение складских помещений, когда в качестве обшивки применяется легкий листовой металл, который покрывает устойчивый каркас. За счет этого существенно снижаются расходы и повышается прочность сооружения.
  2. В машиностроении и станкостроении. Особая форма определяет высокую жесткость и способность гашения вибрационной нагрузки. Именно поэтому рассматриваемый материал применяется для создания усиливающего каркаса, несущей рамы и других элементов.

Применение равнополочных уголков

Широкая область применения определила то, что в продаже можно встретить уголок с различной формой профиля и размерами.

Государственные стандарты на уголки

Как ранее было отмечено, при производстве применяется система стандартизации основных показателей. К примеру, ГОСТ 8509-93 (уголки стальные горячекатаные равнополочные) определяет геометрические размеры профиля: радиус закругления, толщины полок и другие показатели. Обозначение различных параметров позволяет проводить точные расчеты при проектировании.

Скачать ГОСТ 8509-93 «Уголки стальные горячекатаные равнополочные. Сортамент.»

Госстандарт позволяет:

  1. Контролировать качество выпускаемой продукции. Отклонение от определенных параметров может привести к существенным изменениям эксплуатационных качеств. Именно поэтому все параметры должны контролироваться на момент производства материала.
  2. Упростить обозначение. Как ранее было отмечено, металлический угол обладает довольно большим количеством геометрических показателей. Для того чтобы не указывать все на проектном чертеже или в маркировке все они должны соответствовать установленным стандартам.
  3. Быстро найти наиболее подходящий вариант исполнения. Сортамент уголков равнoполочных (ГОСТ 8509-86) включает просто огромное количество различных изделий. Для того чтобы упростить поиск по основным параметрам применяются стандартные методы классификации.

ГОСТ используется для указания более одного десятка параметров. Для определения применяемых обозначений указывается чертеж поперечного сечения.
Гнутые равнополочные уголки, как и другие варианты исполнения рассматриваемого материала, имеют собственную таблицу классификации, по которой можно определить основные геометрические размеры и вес.

В заключение отметим, что сегодня приобрести рассматриваемый материал можно практически в любом городе. При этом огромный сортамент позволяет подобрать наиболее подходящее изделие по основным параметрам. На момент приобретения равнополочных уголков следует уделить внимание тому, что на поверхности не должно быть ярко выраженной ржавчины и механических повреждений. Кроме этого, изделие должно выпускать согласно установленным стандартам ГОСТ. Во время погрузки равнополочных уголков должны соблюдаться все установленные нормы, нагрузка равномерно распределяться для исключения вероятности провисания материала и его деформации.

Если вы нашли ошибку, пожалуйста, выделите фрагмент текста и нажмите Ctrl+Enter.



stankiexpert.ru

Сортамент уголков равнополочных: ГОСТ 8509-93, таблица, характеристики

Современная строительная промышленность обладает постоянным спросом на различные виды профилей, особенно равнополочного уголка. Это и понятно. Несмотря на простоту формы, в нем сочетаются такие качества как повышенная удельная прочность, удобство проведения сварных работ, низкая стоимость. Конструкции при соблюдении правил проектирования отличаются жесткостью и относительно малой массой по сравнению с тем же прутком.

Виды уголков

Равнополочный уголок представляет собой два листа одинаковой ширины, соединенных между собой под углом 90 градусов. Материалом для изготовления служат различные виды стальных и алюминиевых сплавов. Реже в изготовлении уголков используют магниевые сплавы. Уголки полностью стандартизированы. Их типоразмеры, способ производства и состав определяются соответствующими ГОСТами.

Сортамент углового профиля подразделяется исходя из следующих особенностей:

  • Технология изготовления (катанные и гнутые).
  • Тип применяемого материала.

Рассмотрим теперь каждый пункт более подробно.

Уголок гнутый равнополочный

Сортамент гнутого углового профиля регламентируется ГОСТ 19771-93. Его особенностью является получение требуемой формы методом гибки. Данный процесс представляет собой одну из разновидностей холодной обработки давлением. Для осуществления этой операции применяют стандартное штамповочное и прессовое оборудование.

Такой тип производства накладывает свои отпечатки на прочность и параметры уголка. Среди них стоит отметить низкую производительность гибочной линии в сравнении с прокатной. Количество получаемых метров при гибки ниже примерно в 5-8 раз в зависимости от типа модели применяемого оборудования.

Также вторым недостатком гнутых профилей является затруднительность, а в некоторых случаях невозможность получения толстостенных уголков. Значительные напряжения, возникающие при данном процессе, способствуют образованию трещин, а, следовательно, резкому снижению несущей способности уголка. Поэтому при прочих равных условиях предпочтительно получение толстостенных угловых профилей методом прокатки.

Помимо этого, уголок полученный способом гибки ограничен в длине в отличие от прокатного. Этот параметр находится в рамках размеров матрицы и не может выходить за его пределы.

Среди плюсов гибочной линии отмечается высокая универсальность. Требуется меньшее значение времени и финансовых затрат для переналадки производства уголков с другими размерами.

Также штамповочное оборудование имеет значительно меньшие габариты и, что немаловажно, стоимость по сравнению с прокатным. В силу вышесказанного выходит, что такой тип технологии изготовления больше подходит для предприятий с невысоким объемом производства.

При холодной формовке деформация металла происходит исключительно на сгибе уголка. В совокупности с отсутствием воздействия повышенных температур это положительно сказывается на общей чистоте поверхности, и соответственно внешнем виде уголков.

По причине всего вышесказанного, равнополочный гнутый уголок нашел большее применение в производстве бытовой техники, обшивки несущих конструкций и светотехнике. Также его частично можно встретить в производстве малогабаритных станков и механизмов. То есть в тех областях, где внешний вид и эстетика первостепенна и при этом не требуется большой длины уголка.





Горячекатаный стальной равнополочный уголок

Его получают методом прокатки. Сортамент размеров и прочностные характеристики регламентируются ГОСТ 8509-93.

Особенность процесса прокатки — это непрерывность, которая значительно повышает его производительность. Обратной стороной медали этого является низкая универсальность, что означает длительность переналадки оборудования на изготовление уголков с другими размерными характеристиками. Также прокатная линия значительно превосходит штамповочную по стоимости и трудоемкости по наладке оборудования.

Прокатный способ позволяет получать сортамент углового профиля практически неограниченным по длине. Длина зависит исключительно от размеров производственного помещения.

Предварительный нагрев проката позволяет применять более массивные заготовки, и соответственно, получать уголки с более толстой толщиной стенки (свыше 6 мм). Такое увеличение площади сечения способствует повышению прочности и сопротивляемости воздействию деформации.

При прокатке горячим способом происходит измельчение зернистости стали, что положительно влияет на общую жесткость уголка. Хотя стоит заметить, данные процессы несущественно повышают склонность углового профиля к образованию трещин и значительно ухудшают его внешний вид.

На основании информации изложенной выше, нетрудно догадаться, что горячекатаный уголок получил главным образом применение в изготовлении несущих элементов конструкций и промышленного оборудования. Сюда относятся различные эстакады, металлические каркасы помещений, строительные леса. Иными словами, места где требуется повышенная жесткость и отсутствуют высокие требования к внешнему виду.

Виды материалов

В зависимости от требований к массе, жесткости и внешнему виду для изготовления применяют следующие виды материалов:

  • Сталь;
  • Алюминий;
  • Магниевые сплавы.

Большая часть всей заготовительной промышленности (около 75%) приходится на сортаменты углового профиля, материалом которых служит углеродистая сталь обычного качества. Регламентируется данный материал ГОСТом 380-2005.

Состав углеродистых сталей состоит из железа и углерода, при небольшом (меньше 1%) присутствии марганца и кремния. Также к ним не применяются высокие требования к содержанию вредных примесей, таких как фосфор и сера. Но при всем при этом такая сталь имеет достаточную для данной сферы прочность, обрабатываемость и, что немаловажно, стоимость. Наиболее востребованной маркой в производстве металлоконструкций из данного типа сталей является Ст3.

Также часто материалом для равнополочных уголков служат строительные стали, типа С255 и С245. Их механические свойства и химический состав регулируется ГОСТ 2772-88. По сравнению с углеродистыми сталями обычного качества к ним предъявляются повышенные требования по содержанию примесей.

При наличии более высоких нагрузок применяют сортамент профилей, изготовленного из прокатных сталей повышенной прочности (ГОСТ 19281-89). Они отличаются увеличенным содержанием марганца, алюминия и кремния в своем составе.

В ответственных металлоконструкциях — мосты, кран-балки длинного пролета — применяют сортамент уголков из низколегированной прокатной стали ГОСТ 19281-89. Такие, как 15ХСНД. Они выделяются более высоким содержанием углерода, а также дополнительно легированы хромом, никелем и кремнием.

В условиях, где в большей степени предъявляются требования к эстетическим свойствам и коррозионностойкости применяют уголки на основе алюминиевых сплавов. Их изготавливают как из конструкционного алюминия, так и дюралюминия. Свойства и химический состав материала полностью описан ГОСТом 4884-76 и ГОСТом 4784-76.

Применение магниевых сплавов имеет аналогичную цель, как и алюминиевых. Но в силу высокой стоимости их использование все больше и больше становится редкостью в промышленности.

Параметры углового профиля

Основными параметрами, которые следует учитывать при выборе сортамента уголка, являются толщина и размер полки. Именно их значение в большей степени определяет площадь сечения, от которого в свою очередь зависит прочность конструкции.

Недостаточно жесткий уголок под воздействием нагрузок деформируется, что приводит если не к полной, то, как правило, к частичной потери работоспособности конструкции. Повышенный запас прочности также нежелателен по причине неэффективности использования металла: завышенный вес и стоимость конструкции.

Также не менее важными параметрами являются:

  • Радиус скругления между полками. Чем больше его значение, тем лучше для механических характеристик уголка по причине нахождения здесь повышенных напряжений. Именно в этом месте появляются первичные следы разрушения.
  • Радиус скругления граней полок необходим для снижения концентрации напряжения.
  • Момент и радиус инерции — эти параметры необходимы для определения максимальной нагрузки, которую способен выдержать уголок. Они характеризуют устойчивость непосредственно геометрии профиля сопротивляться воздействию деформации. Данные параметры указаны в специальных таблицах стандартного сортамента.
  • Длина профиля. Изделия поставляют длиной от 3 до 12 метров, но по предварительной договоренности поставщика и заказчика они могут поставляться и большими размерами.

Таблица 1

Обозначения из таблицы:

  • t – толщина стенок полок;
  • X0, Y0 – расстояния от наружных граней полок уголка до центра его тяжести;
  • R – радиус закругления;
  • b – ширина полки;
  • r – радиус закругления граней полок;
  • I – момент инерции;
  • i – радиус инерции;
  • F – площадь сечения профиля;
  • Ixy – момент инерции, который развивают центробежные силы.

Маркировка

По ГОСТ 19771-93 профили изготавливают трех категорий:

  • А — высокой;
  • Б — повышенной;
  • В — обычной.

Обозначение определенного сортамента выглядит следующим образом:

Уголок (Б-40х40х4 ГОСТ 8509-93)/(Ст.3сп ГОСТ 535-98), где

  • Буква «Б» обозначает повышенную точность проката. Буква «А» на этом месте будет значить высокую точность.
  • 40х40х4 — размеры и толщина полок. ГОСТ 8509 показывает нам, что уголок изготовлен методом прокатки.

Ст.3сп указывает тип материала, применяемого в производстве профиля.

ГОСТ 535-98 регулирует химический состав этого материала.
