Люк для колодца: характеристики, функции, виды, размеры,

В наше время все больше людей стремятся переехать из душных и суетливых городов загород, в свои дома с участками. Такое желание вполне понятно, ведь загородный дом – это прекрасная возможность жить вдали от постоянного движения и громких соседей, а наличие собственного участка позволяет в любое удобное время иметь возможность пожарить шашлыки, позагорать или просто отдохнуть.

Любой заботливый домовладелец беспокоится об обустройстве своего участка. Неспроста сегодня многие загородные жители размещают на своих участках скважины и колодцы для воды. Во-первых, это источник прохладной чистой воды, а, во-вторых, он является еще и декоративным элементом, особенно если он обустроен интересным образом. Отлично смотрятся колодезные конструкции, которые вписываются в общий ландшафтный дизайн участка. Сегодня можно встретить весьма оригинальные конструкции. К примеру, некоторые модели украшают резные деревянные крышки, а некоторые настоящие цветники. Декоративные крышки могут быть изготовлены из различных материалов, в зависимости от задумки владельца участка или дизайнера.

Декоративные крышки для колодцев могут быть сделаны из дерева, металла, полимерных материалов, например, из пластика, а также из фанеры. Каких-либо ограничений относительно выбора материала не существует. Перекрытия должны отвечать нескольким требованиям. Во-первых, крышки для колодцев обязательно должны быть прочными и надежными. Во-вторых, перекрытие должно пропускать свежий воздух, чтобы вода внутри скважины не застаивалась и не имела неприятного запаха. Однако, при этом люк для колодца должен собирать мусор и задерживать насекомых от попадания в воду.

Основная функция колодезного люка – защита стенок шахты от повреждения, а также защита воды от загрязнения.

Кроме того, он также имеет и другие назначения:

  • колодезные люки уберегают человека от падения в шахту. В некоторых случаях даже делают люки колодцев с замками. Это необходимо, например, при наличии маленьких детей, которые во время игр во дворе могут открыть скважину и упасть;
  • для колодцев, которые являются питьевыми, люки выполняют функцию защиты чистой воды от грязи и пыли;
  • крышки для колодца в зимнее время предотвращают замерзание воды до состояния льда, а летом, наоборот, сохраняют воду холодной;
  • в случаях с канализационными конструкциями, которые также называются отстойниками, перекрытие колодца предотвращает распространение неприятных запахов по территории участка.

Исходя из того, какие именно функции будет выполнять перекрытие, можно выделить ряд требований, которым оно должно будет соответствовать:

  1. Колодезные крышки должны быть герметичными, чтобы предотвращать попадание мусора в воду и обезопасить жителей от неприятных запахов, если это канализационный отстойник.
  2. Крышки на колодец должны быть достаточно тяжелыми для того, чтобы их не сорвал порыв сильного ветра.
  3. На крышки колодцев, как правило, устанавливается удобный механизм, который позволит быстро и легко открыть ее, даже если она имеет внушительный вес и размеры.
  4. Люк должен обладать устойчивостью к воде, а также к любому внешнему воздействию, например, к погодным условиям.
  5. Желательно, чтобы люк выглядел привлекательно, представлял собой декоративный элемент, который подходит к ландшафту и гармонично вписывается в него.

Перекрытия для шахт можно смастерить и самому. В большинстве случаев при самостоятельном изготовлении используется дерево. Если необходим люк из другого материала, лучше приобрести его в магазине или сделать на заказ. Во многом выбор формы и материала для перекрытия зависит от назначения источника. К примеру, для канализационных отстойников чаще всего используются чугунные или металлические люки.

Каких-либо четких ограничений или рамок по использованию материалов при изготовлении люков для отверстий нет, поэтому в принципе владелец участка сам может подобрать желаемый материал, больше всего подходящий под ландшафт. Наиболее часто встречаются перекрытия, сделанные из следующих материалов:

  • металлы;
  • дерево;
  • бетон;
  • пластик;
  • полимерные материалы;
  • железобетон;
  • комплексные конструкции, включающие в себя несколько видов материалов.

Преимущества и изготовление деревянных перекрытий

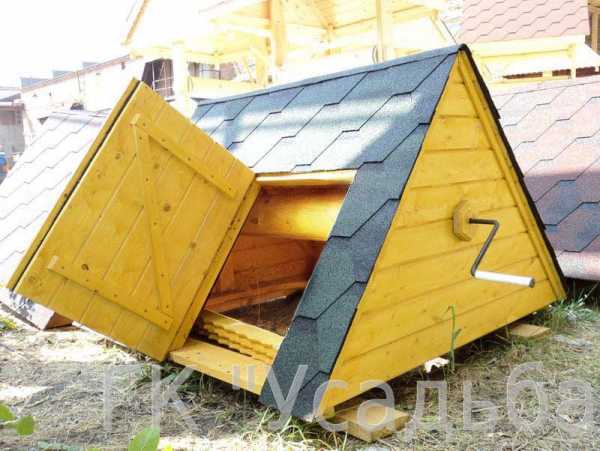

Деревянная крышка для колодца имеет множество преимуществ. Во-первых, древесина является экологически чистым материалом, что отлично подходит для питьевых скважин. Крышка для дачного колодца чаще всего изготавливается именно из дерева. Во-вторых, древесина – дешевый материал. На изготовление крышки понадобится всего лишь несколько досок, поэтому обойдется такая конструкция недорого. Легко делается деревянная крышка для колодца своими руками. Кроме того, дерево легко поддается обработке, благодаря чему можно сделать красивые резные и декорированные перекрытия.

Для изготовления люка на колодец своими руками нужно подобрать особенно прочную древесину. Можно использовать обычную сосну, но она недостаточно прочная, поэтому желательно выбирать другие породы дерева. Размер и форма перекрытия определяются непосредственно параметрами шахты. Декоративные элементы в принципе могут быть любыми, однако, нужно учитывать, что люк должен быть удобным и функциональным. Поэтому не желательно перегружать его украшениями.

Самым простым вариантом крышки на колодец деревянной является обычный люк, однако, более удобным вариантом является крышка с двойной створкой. Такое перекрытие не будет перемерзать в зимнее время, а по функциональности будет более удобным, чем первый вариант. Часто в качестве декоративных элементов устанавливается крыша над колодцем. Крыша может быть округлой или плоской. Также в некоторых случаях устанавливаются небольшие декоративные домики.

Металлические крышки на колодец не особо распространены. Среди представленных вариантов наиболее часто встречаются чугунные крышки. Сегодня становятся более популярными комбинированные варианты, к примеру, перекрытия, сделанные из металлических уголков и текстолита. Такие плиты перекрытия колодцев можно сделать даже самостоятельно. Для изготовления люка понадобится:

  • текстолит;
  • герметик;
  • цемент;
  • профильные трубы;
  • сварочный аппарат и болгарка;
  • саморезы и болты;
  • рулетка;
  • молоток и отвертка.

Первым делом необходимо произвести все замеры и определиться с параметрами перекрытия. Затем по установленным размерам изготавливается четырехугольник из четырех отрезков уголка. Уголки свариваются по внешней стороне, после чего, при помощи болгарки нужно будет убрать следы сварки.

В каркас по периметру вставляются профильные трубы. Для того чтобы присоединить крышку к каркасу шахты, используются специальные петли. Крепятся они при помощи болтов и саморезов. Готовую крышку устанавливают на подготовленную заранее опалубку отверстия. Сверху крышку можно покрыть слоем бетона для большей прочности. А также важно не забыть про ручку, которая необходима для более удобного использования.

Крышки из бетона

Бетонные крышки для колодцев часто используются для технических шахт. Причем может использоваться как отдельная плита перекрытия колодца, так и полноценная бетонная крышка на колодец. Если скважина содержит в себе питьевую воду, то использовать ее можно только при наложении плиты или крышки на бетонные кольца. Многих интересует, как сделать крышку на колодец своими руками при помощи бетона и арматуры. Железо в данном случае является обязательным, поскольку, нужно будет добиться максимальной прочности и застывания бетона. В последнее время распространенным становится использование фибробетона.

При изготовлении железобетонной крышки для колодца необходимо выполнить следующую последовательность действий:

  1. Первым делом для изготовления крышки для колодца железобетонной необходимо подготовить пространство, вырыть яму нужной формы и глубиной примерно 10-15 сантиметров, в зависимости от предполагаемой толщины плиты.
  2. На дно ямы необходимо уложить фанеру или постелить полиэтилен, чтобы земля не прилипала к свежему бетону. Посередине или в том месте, где будет крышка, нужно установить деревянную опалубку. Раствор готовится, как и всегда, из бетона, щебня и песка. Первый слой нужно залить шириной примерно пять сантиметров. Пока бетон свежий, нужно уложить в него куски арматуры. Подойдет прочная металлическая сетка или проволока.
  3. После этого заливается бетонным раствором все оставшееся пространство. Уровень выравнивается.
  4. После полного высыхания и застывания бетона, можно считать, что крышка железобетонная для колодца готова. Можно приступать к ее установке на отверстие.
  5. Все стыки необходимо залить раствором цемента.
  6. Посередине, возле оставленного отверстия при помощи дюбелей крепится небольшой металлический пласт, который будет выглядеть как дверка.

Если самостоятельно делать такую крышку нет возможности, можно использовать бетонный люк для колодца. Они достаточно просто изготавливаются и эксплуатируются. Правда, их редко используются для дачных колодцев.

Крышки для дренажных шахт

Если на участке имеется дренажная система, то обязательным будет и наличие дренажного колодца. Такие конструкции необходимы для обеспечения нормального функционирования всей системы. Чаще всего система предусматривает установку не одного дренажного колодца, в зависимости от размеров участка. Соответственно, для каждого дренажного колодца потребуется крышка или люк.

Наиболее распространенными вариантами являются люки на дренажные колодцы, поскольку они больше подходят в данном случае. Дренажные отверстия не используются постоянно, поэтому установка крышки не является обязательной. Наоборот, удобнее будет установить люк для колодца, например, пластиковый, чтобы он был менее заметен и не мешал нормальному передвижению по участку. Конечно, для дренажной системы могут использовать и металлические варианты, к примеру, чугунная крышка без ручек, однако, на практике использование пластиковых крышек для колодцев становится более удобным.

Дренажные системы также включают в себя смотровые шахты. Они значительно больше по размерам, поэтому чаще всего применяются люки чугунные для смотровых колодцев. Они позволяют защитить шахту от внешнего воздействия. В некоторых случаях люки смотровых колодцев могут изготавливаться из пластика и металла. В последнее время распространение получили люки смотровых колодцев, изготовленные из полимеров. Полимерный материал удобен тем, что обладает высокой прочностью и при этом легок в использовании. Благодаря незначительному весу полимерная крышка может использоваться практически в любых условиях.

Пластиковые люки и крышки

Пластиковые крышки и люки для колодцев сегодня весьма популярны. В первую очередь это объясняется низкой стоимостью. Конечно, есть множество других материалов, которые могут конкурировать с пластмассовыми крышками. Однако, цена порой становится решающим фактором. Пластиковые люки намного дешевле чугунных. При этом важно учитывать, что в отличие от чугунного, пластиковый люк обладает меньшей прочностью. Крышка для колодца пластиковая лучше всего подходит для канализационных шахт. Она очень легкая, благодаря чему ее очень легко устанавливать и убирать, кроме того, крышка на колодец пластиковая хорошо защищает от проникновения запахов.

Использование пластиковых крышек для колодцев также сопряжено еще и с тем, что сегодня они продаются в широком ассортименте в магазинах. Здесь представлено разнообразие полимерных люков для колодцев любых размеров и форм. Кроме того, можно подобрать перекрытия из разнообразной цветовой гаммы, что очень важно для поддержания общей концепции дизайна участка.

Любой домовладелец в наше время может самостоятельно подобрать плиты перекрытия для колодцев, уточнив лишь размеры изделия. Более того, можно изготовить крышки и люки самостоятельно, по своему дизайну и проекту.

proskvazhinu.ru

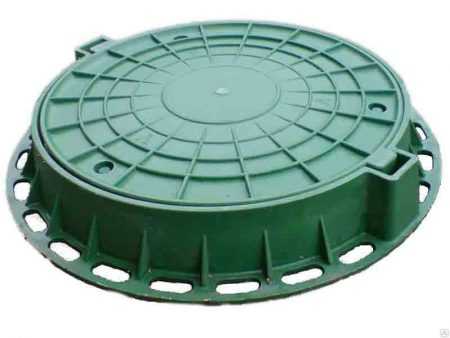

Пластиковый Люк для Колодца: Технические Характеристики

Люк для колодца пластиковый разных расцветок

Люки для колодцев пластиковые вынуждены приобретать руководители больших и маленьких городов. Пока существуют пункты приема металлолома от населения, чугунные изделия будут исчезать с улиц наших городов.
Даже надпись на крышке люка «полимер» не останавливает расхитителей, поэтому приходиться бетонировать люки колодцев на фото из пластика. Эту головную боль коммунальных служб в виде воровства чугунных изделий с канализации многие руководители городов решают заменой металлических люков полимерно-песчаными люками.
Низкая цена, малый вес, высокая прочность и отсутствие соблазна вторичного использования останавливает любителей несанкционированного демонтажа крышек в корыстных целях.

Предназначение люков и очевидные преимущества

Сельское строительство, зоны отдыха, городские варианты оборудования смотровых колодцев подземных коммуникаций и инженерных сетей, крышки для колодцев из прочного полиуретана, обеспечивающие возможности доступа для контроля и прочистки инженерных сетей, защита от проникновения в колодец посторонних предметов, пришли на смену чугунным аналогам.
Итак:

  • Полимерные изделия не имеют в своем составе металла, из-за чего не представляют интереса сборщикам металлолома.
  • Они не ржавеют и не выгорают на солнце, устойчивы к влаге и воздействиям ультрафиолетовых излучений. Эти свойства полимерно-песчаные изделия приобретают при их изготовлении, способом добавки высококачественных жаростойких пигментов и специальных присадок.
  • Меньшая масса в сравнении с чугунным подобием позволяет производить монтаж одному человеку. Экономятся средства на оплату работы и перевозки, экономия на трудозатратах довольно ощутима.
  • Пластиковый люк на колодец имеет довольно разнообразную цветовую гамму, а производители разработали технологии, позволяющие получать любые цвета. Многие клиенты для оформления газонного пространства приобретают люки зеленого цвета, на асфальтовых дорожках применяют серые и черные изделия.
  • Полимерно-песчаные люки устойчивы к перепадам температур и могут эксплуатироваться в любых климатических зонах. Их рабочий диапазон находится в пределах от -50ᵒС до + 50ᵒС.
  • Полимерные люки, при наезде на них транспортных средств, не издают звенящих звуков, далеко разносимых в ночное время, поэтому они часто устанавливаются на автодорогах с интенсивным движением в городах.
  • Пластмассовые люки для колодцев повсеместно устанавливаются на автозаправочных станциях (АЗС). Это вызвано их способностью не искрить при открытии или закрытии люка, а также в моменты проезда по нему автотранспорта.

Внимание: Покупая полимерный люк для колодца, уделите внимание его техническим характеристикам в части максимально допустимой выдерживаемой нагрузки.

  • Производятся полимерные крышки для люков с отверстиями для газоанализатора. Их необходимость вызвана проверкой загазованности колодца.
  • Для строителей телефонных сетей и интернет-провайдеров производятся полимерные канализационные люки ГТС со второй крышкой. Она готовится из высокопрочных сортов стали и предназначена для защиты оборудования в колодце от негативного влияния окружающей среды, к которым можно отнести влагу, грязь, снег, дождь.

Размеры, масса, нагрузка на полимерный люк

Знание эксплуатационных свойств позволит правильно подобрать нужное изделие

Как правило, все технические характеристики собраны в технических условиях, к изделиям прилагается инструкция с подробным применением данных составляющих и их сборка.
Краткий перечень ключевых показателей выделен в таблицу, их можно посмотреть для общей информации:

Типы полимерных люковНоминальная нагрузка, тнСправочная масса, кгМесто установки
Л (легкий садовый)1,525На пешеходной зоне и в зоне зеленых насаждений.
Л (легкий)345На пешеходной зоне и в зоне зеленых насаждений, автостоянки.
С (средний)7,552Автостоянки, проезжие части городских парков, тротуары.
Т (тяжелый)1557Городские автодороги с небольшим движением.
ТМ (тяжелый магистральный)2560Городские автодороги с большим потоком грузовых машин.

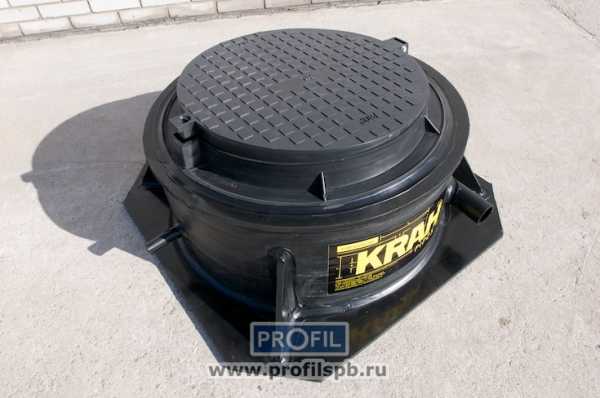

  • Комплект полимерного канализационного люка состоит из самой крышки люка и кольца (обечайки).
  • Кольцо предусматривается для того, чтобы крышка плотно в него вставлялась, и дети не могли даже специально его открыть.
  • Большую защиту полимерным люкам обеспечивает запорный механизм.
  • Монтажные работы при установке полимерного люка, как можно увидеть на видео в этой статье, ничем не отличаются от чугунных аналогов.
  • Единственное отличие заключается в весе чугунного изделия, он в два раза тяжелее полимерного.
  • Непосредственная работа начинается с кольца канализационного люка (обечайки), которое устанавливается на крышку колодца.

Внимание: Производить установку непосредственно на крышку колодца очень нежелательно, необходимо установить опорное кольцо КЦО 1 или КО 6.

  • Опорное кольцо позволит уменьшить нагрузку на плиту перекрытия в несколько раз.
  • Многие заменяют кольцо кирпичной кладкой, но есть вероятность, что от времени и погодных изменений кирпич может разрушиться и люк провалится.
  • Канализационные люки располагаются на одном уровне с дорожными полотнами, при их устройстве необходимо пользоваться уровнем. Это позволит установить крышку так, что при наезде на полимерное покрытие нагрузка будет распределяться равномерно.
  • Люк, установленный под уклоном, будет проседать и разрушаться.
  • Кольцо с внешней стороны заливается раствором по окружности и необходимо дождаться его полного схватывания и высыхания.
  • Установленный канализационный люк в кольце смазывается литолом или солидолом, чтобы не было проблем при открытии люка при отрицательных температурах. Если есть запорное устройство, то оно в обязательном порядке смазывается вышеперечисленными смазками, чтобы избежать попадания влаги и предотвратить процессы коррозии.

Что можно сделать самому

Крышка на колодец, расположенный на своем приусадебном участке, может быть сделана своими руками, но это узкое применение отдельно взятого элемента колодца и материалов, имеющихся в наличии. Крышки на канализационные люки приобретаются заводского производства даже для индивидуального использования.

Крышка люка соответствует окраске газона

 Итак:

  • Любые канализационные люки из пластика взаимозаменяемы, и их можно установить самостоятельно на своем участке.
  • Современная полимерная крышка может устанавливаться в металлический корпус.
  • Водонепроницаемый материал способен выдерживать достаточные нагрузки, а разноцветные краски придают крышке эстетический вид.
  • Внутренняя сторона пластиковых крышек усиливаются ребрами жесткости.
  • Им присущи приемлемая цена и облегченный вес.
  • Они удобны в монтаже и демонтаже.

Тип конструкции определяется местом его использования, но во всех случаях пластмассовому люку принадлежат весомые преимущественные характеристики, которые позволили им приобрести широкую популярность у потенциальных потребителей.

moikolodets.ru

Бетонный колодец строительство и монтаж своими руками

Бетонные колодцы на строительном рынке представлены в двух вариантах. Колодцы из бетона могут состоять из нескольких колец, которые накладываются друг на друга, а могут быть монолитными, то есть сплошными. Каждая система имеет свои достоинства и недостатки, особенности монтажа и сроки эксплуатации.

При строительстве бетонного колодца, можно приобрести сразу готовый комплект, а можно собрать все детали по отдельности. Ни одна из деталей не может быть упущена, иначе водопроводная/канализационная система не будут работать или возникнет поломка.

Необходимая комплектация

Какие бывают виды бетонных колодцев? Независимо от назначения, бывают сплошные/монолитные конструкции и состоящие из нескольких колец.

Чтобы получить колодец из колец, их просто накладывают друг на друга, пока не будет достигнута необходимая высота. Есть кольца стандартных размеров, а некоторые предприятия выпускают нестандартные размеры и формы. В частности, можно найти кольца с бортиками, которые не являются обязательными, но значительно облегчают установку верхних элементов.

Перед тем как приобрести бетонные кольца в строительном магазине или сделать заказ на фабрике, должен быть технический план будущей системы. Предварительно должны быть сделаны точные замеры и определена система стыковки колец колодца.

Под заказ можно сделать высокие бетонные кольца. С ними строительство занимает меньше времени, присутствует меньше стыков. Монтаж крупных бетонных колец не обойдется без специальной техники и опытных специалистов. Чтобы работать с материалами нестандартных размеров, желательно иметь опыт в этой сфере. Поэтому для работы лучше пригласить профессионалов.

Выбирая между кирпичными колодцами и бетонными, рекомендуется отдать предпочтение второму. Прочность материалов идентичная, а установить бетонный проще и быстрей.

Кроме стен колодец имеет другие необходимые составляющие.

  1. Днище. Выполняет задачу гидроизоляции. Его наличие не дает жидкости вытекать из колодца в грунт и наоборот – грунтовым водам попадать в систему.
  2. Крышка. Также выполняет защитную функцию, ограждает колодец от попадания загрязняющих частиц снаружи. Также устраняется риск попадания человека или животного в колодец, что может привести к травмам. Если выбран колодец стандартного размера, то крышка к нему подбирается сразу в магазине. Если же система изготавливается под заказ, то крышку также будут делать исходя из замеров.

Хорошая гидроизоляция обеспечивает защиту проходящим внутри колодца трубам и другим коммуникациям.

Люк представлен на выбор из двух материалов: бетона и металла. Бетонные люки дешевле, по весу не превышает металлические. Одним из главных преимуществ является невозможность хищения бетонного элемента.

Расчеты перед установкой колодца

Почти на каждом частном или дачном участке имеется колодец. Связано это с невозможностью подключиться к общей магистральной канализационной системе. Расчет размеров ведется исходя из количества проживающих человек в доме.

Сливные колодцы обычно строятся более 2-х метров в глубину, этого достаточно для обычной семьи из нескольких человек. Если сделать меньшую глубину, то заниматься откачкой жидкости придется слишком часто, что приведет не только к потере времени и сил, но и финансов.

На какие расчеты необходимо ориентироваться:

  • объем колодца на среднюю семью из 4-х человек составляет 700 литров;
  • один взрослый человек использует около 150 литров воды в сутки;
  • каждые три дня семья будет нуждаться с емкости для стоковых вод в размере 2,4 м3.

Расчет является приблизительным, в каждом индивидуальном случае данные будут отличаться. Можно понаблюдать за членами своей семьи и рассчитать необходимый объем колодца для своего участка.

Место установки определяется не хаотично, во внимание берутся следующие нормы:

  • если колодец выполняет накопительную роль, то заранее нужно подумать о механической откачке жидкости, специализированный транспорт должен без проблем подъезжать к месту;
  • до ближайшего смотрового колодца должно быть более расстояние более 15 метров;
  • смотровой колодец должен находится на расстоянии 3-12 метров от жилого помещения;
  • питьевой колодец должен находиться на расстоянии 30 метров от канализационного.

Монтаж колодца

С установкой бетонных колец один человек физически не справится. И дело не только в большом весе материала. Два человека должны с разных сторон придерживать кольца, чтобы они равномерно опускались в яму. Данное условие не актуально, если используется спецтехника.

  1. На первом этапе выкапывается яма.
  2. Опускается первое бетонное кольцо. В зависимости от того насколько ровно установлено первое кольцо, будет зависеть вся дальнейшая конструкция. Возникшие перекосы в конце строительства исправить будет невозможно.
  3. Устанавливаются последующие кольца. Контролировать вертикаль рекомендуется с помощью отвеса.
  4. Стыки должны отсутствовать, для этого они замазываются цементным раствором.
  5. После высыхания цементного раствора устанавливается дно. Для облегчения чистки колодца в будущем, в сторону люка делается уклон днища.
  6. Производится герметизация колец.
  7. Устанавливается бетонный крышка. Крышка должна иметь фаску и отверстие.
  8. Устанавливается люк.

Чтобы жидкость, поступающая в колодец, не замерзала во время заморозков, сверху крышки насыпается небольшой слой земли.

Большинство сомнений возникает относительно того, оставлять ли полость для стока или делать полную герметизацию колодца.

Колодец должен быть полностью герметичным, при условии, что сток воды превышает 1 м3. В качестве альтернативы может быть сооружено очистительное устройство. В противном случае грязная воды будет проникать в грунтовые воды, естественной очистки почвы будет недостаточно.

Все мероприятия должны проводиться в определенном порядке. Герметизация колодца проводится после бетонирования днища.

Особое внимание следует уделить процессу установки крышки колодца. В этот же момент проводится вентиляционная труба. Она должна выступать над землей на 60 см. Вентиляционная труба защищает бетонный колодец от накопления и взрыва газов в результате разложения органических веществ.

Бетонирование шахты своими руками

Проще всего новичку работать с бетонными кольцами. Кроме физической подготовки, другие специализированные знания и навыки не требуются. Намного сложней произвести монтаж монолитной конструкции. В случае отсутствия возможности использовать спецтехнику, можно произвести бетонирование колодца с помощью опалубки.

Монолитные стены имеют ряд преимуществ перед кольцами. Они более гигиеничные и прочные. Стенки более гладкие, из-за отсутствия стыков более герметичные. Чистка производится легче, а дезинфекции более эффективная.

Для монтажа монолитного бетонного колодца потребуются дополнительные материалы. Их легко найти в любом строительном магазине, цена вполне доступная.

Чтобы конструкция колодца прослужила как можно дольше, важно правильно выбрать материалы.

  1. Материал нужно покупать перед строительством, неправильные условия хранения могут привести к нарушению качества материала.
  2. Хорошо зарекомендовал себя портландцемент марки 400.
  3. Цемент смешивается с песком (преимущество отдается кварцевому), гравием и щебнем, все это замешивается в воде.
  4. Лучшее сцепление с цементом показывает речной и морской песок. В составе горного песка больше глины.
  5. Гравий выбирается также речной или морской, поскольку в его составе шероховатые камни.
  6. Категорически не рекомендуется использовать кирпичный щебень.

Технология

Есть два метода, по которым строятся колодцы: открытая и закрытая копка. В первом случае, выкапывается шахта, после чего сразу начинается бетонирование. Размер шахты подбирается индивидуально, она не должна быть узкой, в будущем ее должно быть легко чистить. Таким образом удобно строить колодец, если почва достаточно плотная, в глубина колодца небольшая. Тоже самое касается участка, на котором глубоко протекают грунтовые воды.

Закрытая копка более трудоемкая, но надежная. Второе название метода – опускной. Также изначально выкапывается шахта. После этого ставится опалубка и бетонируется открытая часть. Она выводится максимально высоко. Внизу бетонного крепления устанавливается режущий башмак. Грунт подвергается подрыву, имеющееся сооружение опускается. Когда опалубка опустится на 2 метра ниже уровня земли, конструкция наращивается. После каждого этапа должна пройти одна неделя, за это время бетон успевает высохнуть. Копка производится до тех пор, пока не вскроется водоносный пласт.

Продолжать копать следует до тех пор, пока на дне шахты не появится грязная вода. Жидкость откачивается и глубина шахты увеличивается еще на 15 см.

На следующем этапе укладывается три слоя по 20 см будущего фильтра. Первый слой из песка, второй из мелкого гравия, третий из крупного щебня. Предварительно все материалы промываются водой с добавлением небольшого количества хлорной извести.

Если вода на дно поступает в большом количестве, то перед укладкой фильтра дополнительно прокладываются доски.

Строительство бетонных стенок

Каждая марка цемента разбавляется с водой в различном пропорциональном соотношении. Поэтому перед тем как замешивать цемент необходимо внимательно прочитать инструкцию на упаковке. При строительстве стенок колодца часть воды должна быть меньше, чем указано в инструкции в 0.5-0.7 раз.

Приблизительный расчет для бетонирования колодца:

  • цемент 300 кг;
  • песок 750 кг;
  • щебень 1200 кг;
  • вода 150 кг.

Для приготовления смеси используется бетономешалка. Если добавить количество воды как указано в инструкции, то работать с ней будет несколько удобней, но прочность при этом уменьшается.

На первом этапе в бетономешалке перемешивается цемент и песок, далее добавляется вода. После этого можно добавлять крупный материал и снова перемешивать.

Бетонирование опалубки выполняется с помощью строительного вибратора, вибрационного насоса или вручную. В опалубку заливается 15 см смеси, далее нужно подождать пока выступит цементное молоко. Таким же образом выкладывается следующий слой.

Для укрепления бетонных стенок их можно армировать с помощью арматурной стали. Заменить ее можно на прутья или проволоку из другой стали. Во избежание ржавчины, прутья располагают на расстоянии 15 мм от края.

trubadelo.ru

видео-инструкция по монтажу своими руками, особенности пластмассовых крышек, фото


Любые инженерные коммуникации, расположенные под землей, требуют периодического технического обслуживания и ревизии. Для доступа к ним оборудуются колодцы, горловины которых часто располагаются на дорогах, тротуарах, газонах, площадях.

Чтобы не допускать несчастных случаев и попадания внутрь посторонних предметов, для их изоляции используют железобетонные, чугунные и пластиковые люки для колодцев.

Пластиковая крышка на колодец

Преимущества полимерных изделий

Колодезный люк должен обеспечивать сохранность инженерных систем, предотвращая воздействие на них атмосферных осадков и прочих внешних факторов. С другой стороны, он должен исключать травматизм пешеходов и животных, обеспечивать безопасное движение транспортных средств. Для этого он должен быть прочным, выдерживать серьезные механические нагрузки и влияние окружающей среды.

Открытый колодец

Поэтому до недавнего времени люки делали из таких материалов, как чугун и железобетон, вполне соответствовавших указанным требованиям. Но появление современных полимерных материалов позволило заменить их на более практичные и удобные пластмассовые люки для колодцев.

В чем их преимущества?

  • В первую очередь – это гораздо меньший вес изделия по сравнению с чугунными аналогами. Пластиковый люк такого же размера и объема, как чугунный, весит в 4-6 раз меньше. А это обеспечивает простоту не только его установки, но и транспортировки.
  • В производстве полимерных изделий используются компоненты, не подверженные коррозии, устойчивые к влиянию агрессивных веществ – используемых для обработки дорог реагентов, бензина, моторных масел и т.д.
  • Длительный срок эксплуатации. Крышка колодца прослужит не менее полувека, не требуя ремонта или замены.
  • Высокая степень взаимозаменяемости. Новый полимерный люк можно установить не только на место такого же утраченного, но и в кольцо, предназначенное для чугунной крышки.

Для справки. Чтобы предотвратить хищение, умышленную порчу люка или несанкционированный доступ к расположенному в колодце оборудованию, рекомендуется установка изделий со специальным замком.

Люк с замком

  • Возможность установки и эксплуатации в любых климатических условиях от Крайнего Севера до южных регионов страны – полимерный материал, из которого изготавливаются люки, предназначен для использования в диапазоне температур от -50 до +70 градусов Цельсия.
  • Безопасность эксплуатации. Компоненты пластика не содержат токсичных и канцерогенных веществ, опасных для здоровья человека или животных.

Обратите внимание. При открывании или закрывании тяжелого металлического люка высок риск случайного высекания искры.
Это может грозить взрывом газов, которые нередко скапливаются в глубоких подземных колодцах.
С пластиковыми крышками для колодцев этого можно не опасаться.

  • Пластик – не тот материал, который может заинтересовать любителей поживиться за чужой счет. Выполненный из него люк, в отличие от чугунного, нельзя сдать на металлолом, получив за это деньги. Поэтому даже не снабженные замками изделия обычно не разворовываются.
  • Низкая цена – ещё одно достоинство этого материала. Причем платить меньше потребуется и за сами изделия, и за монтаж, и за их транспортировку. А один-два люка можно доставить на место самостоятельно, используя личный автомобиль или просто положив в большую сумку.
  • Широкий ассортимент и высокие декоративные характеристики. Спектр цветовых решений пластиковых люков настолько велик, что позволяет подобрать их к любому покрытию – зеленой газонной траве, серому асфальту, цветной тротуарной плитке или брусчатке.

Крышку на колодец можно подобрать желаемого цвета

  • При этом цветной пластик производится с использованием термостойких пигментов, не выгорающих под действием ультрафиолетовых лучей. Поэтому изделия, которые в большинстве своем устанавливаются на открытой местности, не теряют первоначальную яркость цвета на протяжении всего срока эксплуатации.
  • Большой выбор размеров – от инспекционных люков диаметром 315 мм до больших, диаметром 1000 мм и более, позволяющих спускаться в шахту колодца.

Обратите внимание. Если вам хочется сделать люк не просто менее заметным, но и вообще не видимым и не портящим впечатление от ландшафтного дизайна территории, можно установить на него декоративную крышку в виде камня или специальный короб для организации клумбы с живыми цветами.

Декоративная крышка-валун

Классификация полимерных люков

Описываемые изделия классифицируются по назначению, по прочности и по форме.

Статьи по теме:

Классификация по назначению

Пластиковый люк на колодец маркируется в зависимости от назначения определенными литерами:

  • В – на водопроводный колодец;
  • К – на колодцы бытовой или производственной канализации;
  • Д – на дождевую канализацию;
  • Г – на пожарный гидрант;
  • ГТС – на телефонную сеть;
  • ТС – на тепловые сети.

Классификация по прочности

Канализационные люки в зависимости от места установки должны быть рассчитаны на определенную нагрузку, в связи с чем их подразделяют на несколько классов:

  • Класс А15 – люк выдерживает нагрузку до полутора тонн и устанавливается на пешеходных и велосипедных дорожках и в зеленых зонах;
  • Класс В125 – предельная нагрузка до 12,5 тонн. Монтируется в зонах активного пешеходного движения, на парковках для легковых автомобилей;
  • Класс С250 – люк, выдерживающий нагрузку в 25 тонн, устанавливается на колодцы, расположенные у бордюров и на городских автодорогах;
  • Класс D400 – такой люк способен выдержать до 40 тонн веса и устанавливается на стоянках для всех видов транспортных средств, на проезжей магистральных дорогах и укрепленных обочинах;

На фото – результат установки люка несоответствующей марки на проезжую часть дороги

  • Класс Е600 – максимальная нагрузка 60 тонн. Такие люки применяются в индустриальных зонах, зонах разгрузки и погрузки товаров и на других территориях с высокой нагрузкой на поверхность;
  • Класс F900 – самый прочный люк, способный выдержать до 90 тонн. Устанавливается на взлетно-посадочных полосах, в портах, в контейнерных зонах и т.д.

Для справки. В зависимости от требуемой прочности меняются требования к компонентному составу изделий.
Они могут быть изготовлены только из полимеров или из полимерно-песчаной смеси.

Классификация по форме

Форма люка может быть любой, в том числе прямоугольной или квадратной. Но максимальное распространение получила все же круглая форма. Связано это в первую очередь с тем, что такая крышка гарантированно не упадет в колодец при неосторожном движении или в результате чьего-то умысла. В то время как диагональ квадрата или прямоугольника всегда больше любой из его сторон, поэтому падение таких крышек вниз – не редкость.

Люки треугольной и любой другой формы встречаются очень редко

Монтаж пластиковых люков

Установить пластиковый люк вполне возможно своими руками. При этом нужно знать, что он должен находиться вровень с поверхностью, чтобы не создавать помех для движения транспорта или пешеходов. Исключения допускаются только в тех случаях, когда колодец расположен на газоне или в других местах без интенсивного движения.

Конструкция люка такова, что работы по монтажу выполняются только относительно опорного кольца, в котором имеются технологические отверстия для крепления к бетонному основанию анкерами или его надежного бетонирования. Сама же крышка, имеющая направляющие выступы, просто укладывается в кольцо до совмещения с соответствующими пазами.

Опорное кольцо (обечайка) люка

Но часто возникают ситуации, когда основание горловины колодца перекосилось или оказалось ниже уровня поверхности, например, в результате ремонта дорожного покрытия.

В таких случаях установить люк вам поможет следующая инструкция:

  • Вокруг лаза в колодец на расстоянии 30-40 см от него устанавливается опалубка. Либо, если кромка отверстия расположена ниже уровня поверхности, вокруг него выдалбливается покрытие до полного обнажения бетонной горловины.
  • Опорное кольцо устанавливается на место, выравнивается по уровню и фиксируется на металлических или каменных «маяках».
  • Если между опорным кольцом и бетонной горловиной есть щель, её нужно закрыть, чтобы во время заливки раствор не протекал в колодец. Для этого проще всего вставить в горловину резиновую автомобильную камеру и накачать её, чтобы она держалась в ней без дополнительной опоры.
  • После завершения подготовительных работ в опалубку или выдолбленное вокруг кольца пространство заливается бетонный раствор, марка которого должна соответствовать виду окружающего покрытия.

Монтаж люка

  • Раствору дают хорошо застыть, после чего убирают из горловины камеру и снимают сигнальные ограждения, которые обязательно выставляются вокруг колодца на время ремонтных работ.

Сложных ситуаций с переустановкой люка можно будет избежать, если сразу монтировать колодец с телескопическим адаптером на горловине. Он позволит без лишних усилий изменять положение люка по высоте или устанавливать его с необходимым уклоном.

Полимерный телескопический адаптер

Статьи по теме:

Заключение

По сравнению с тяжелыми и массивными чугунными люками, пластиковые более практичны, долговечны и безопасны. Их проще установить или заменить в случае необходимости. Как это делается, мы уже рассказали, но вы можете дополнительно посмотреть видео в этой статье на данную тему.

Благодаря своим высоким характеристикам именно эти изделия сегодня пользуются особой популярностью, оставляя своих чугунных и железобетонных собратьев в безнадежных аутсайдерах. Что не удивительно – мало кто откажется от удобства и практичности современных изделий, особенно если заплатить за них придется меньше.




kolodec.guru

Смотровые колодцы и виды

Люки смотровых колодцев является важным и обязательным элементом конструкции. С его помощью можно надежно закрыть шахту и уберечь емкость от засорения. Также этот элемент позволяет предотвратить травмирование жильцов частного дома, на участке которого установлен колодец.

Содержание

Назначение люка колодца
Разновидность люков для колодца
Материал изготовления

Назначение люка колодца

Сегодня на рынке представлен широкий ассортимент люков для колодца, которые изготовляют из различных материалов. Изделия используются для решения определенных задач:

  • Предотвращение случайного попадания в колодец человека или животного, которое может пребывать на участке. Также это касается транспортных средств. В данном случае речь идет о колодцах, которые устанавливаются непосредственно в дорожном полотне или возле него.
  • Защита колодца от мусора, грязи и воды.
  • Предотвращение распространение запаха из колодца. В особенности это касается сооружений канализационной системы.

В городах колодцы могут устанавливаться в различных местах. Это может быть тротуар, дорога, на проезжей и пешеходной части улицы. Поэтому необходимо продумать об установке защитного покрытия – люка. При выборе изделия особое внимание уделяют нагрузке, которую они способны выдержать. В особенности это касается колодцев, которые размещаются на проезжих частях. При наезде автомобиля люк выдерживает колоссальную нагрузку.

Стандартное изделие состоит из двух элементов: основа и крышка. Главная задача крышки – предотвратить случайное попадание в колодец посторонних предметов и объектов. Что касается основы, то ее конструктивные особенности зависят от типа инженерной коммуникации. Стандартная высота люка колодца составляет 1,8 м, а диаметр – 0,7 м.

Разновидность люков для колодца

Все люки, используемые для накрытия колодца, классифицируют по нескольким параметрам:

  • по особенностям конструкции;
  • по типу инженерной коммуникации;
  • по материалу и форме.

На поверхности крышки есть маркировка, которая несет определенную информацию. Так, буквенное обозначение указывает на то, какой колодец накрывает изделие. Так, например, буква «В» показывает, что конструкция используется в водопроводной системе.

Все заводские люки используются только в тех колодцах, которые имеют строение шахтного типа. Они изготовляются на заводах в соответствии с нормами. Люки имеют стандартную круглую форму. Но, если колодец имеет иное сечение, то крышку для него можно сделать самостоятельно или же заказать в соответствующих строительных компаниях.

Материал изготовления

Современные люки изготовляются из различных материалов. Так, можно встретить чугунные, бетонные, металлические, пластмассовые и даже деревянные изделия. Большой популярностью пользуются модели из чугуна и полимеров.

Чугунные люки

Совсем недавно самым распространенным и традиционным вариантом является чугунное изделие. Оно оснащается специальным запорным механизмом, что позволяет надежно защитить колодец от различных опасностей. В зависимости от назначения модели делятся на несколько типов. На крышке есть буквенное маркирование, которое несет определенную информацию о конструкции:

  • «Л» — люк для колодца имеет массу 65 кг и способен выдерживать нагрузку до 1,5 т. Зачастую устанавливается на шахты, которые размещены на пешеходных дорожках.
  • «С» — изделия устанавливаются на колодцы, которые размещены на автостоянках, парковках и зонах отдыха. Данные люки способны выдержать нагрузку до 12,5 т.
  • «Т» — такая модель весит 100 кг и может выдерживать давление до 25 т. Устанавливаются на колодцы, которые размещены на трассах с интенсивным движением транспортных средств.
  • «ТМ» — имеет такой же вес, но отличие состоит в том, что изделие могут выдержать нагрузку в 40 т. Устанавливают на колодцах, которые размещены на автомагистралях с повышенным движением.

Современные люки на колодцы оснащены замками, открыть которые можно только специальным ключом. Это дает возможность от незаконного открытия шахты и хищения изделия. Также такие замки позволяют надежно установить крышку над колодцем в заданном положении.

Среди достоинств чугунных люков выделяют:

  • Высокая устойчивость материала к коррозийным процессам. Это дает возможность обеспечить длительный срок эксплуатации изделия.
  • Стойкость к резким перепадам температуры и атмосферным осадкам.
  • Благодаря большой массе чугунного изделия, риск его хищения снижается к минимуму.
  • Чугунные крышки на колодцах способны выдерживать нагрузку в несколько десятков тонн.

Производство люка для колодца из данного материала происходит по такой схеме:

  • С помощью штампования из песочной смеси изготовляется литейная форма. Она является одноразовой. После использования она подлежит утилизации.
  • В печи под воздействием высоких температур чугун разогревается до жидкого состояния и заливается в подготовленную форму.
  • Когда чугун остынет, изделие извлекают из формы.
  • Вылитое изделие поддается пескоструйки. Это позволит придать ему необходимого блеска и гладкости.
  • Готовые люки отправляют на склад или транспортируют в нужное место.

По сравнению со многими  другими материалами, чугун обладает высокой прочностью, надежностью и длительным сроком эксплуатации.

Полимерные люки

в последнее время колодцы все чаще стали защищать полимерными изделиями, которые обладают многими достоинствами:

  • Небольшой вес, что значительно упрощает транспортировку и монтаж люка.
  • Стойкость к коррозийным процессам. В процессе производства люка для колодца используются вещества, которые позволяют придать изделию стойкость к негативному воздействию внешней среды.
  • Длительный срок эксплуатации. При соблюдении все норм и технологии производства, можно изготовить люк, который прослужит 50 лет и более.
  • Простота монтажа. Достигнута благодаря небольшому весу изделия.
  • Безопасность изделия. Люк для колодца из полимера безопасен для человека и внешней среды, так как в процессе эксплуатации не выделяет вредных веществ.
  • Невысокая стоимость.
  • Широкий ассортимент люков для колодца. Можно выбрать изделие любой окраски.
Разновидность полимерных люков

Полимерные люки для колодцев изготовляются различной формы. Стандартным вариантом является круглое изделие. Оно очень просто в монтаже и использовании. Крышка такой формы никогда не сможет провалиться в шахту колодца.

В зависимости от прочности полимерные крышки для колодца делятся на следующие типы:

  • «А-15» — изделие способно выдержать нагрузку 1,5 т. Устанавливается на колодцы, размещенные на парковках и пешеходных зонах.
  • «В-125» — крышка способна выдержать давление 12,5 т. Широко используется для накрытия колодцев на парковках, автозаправках и пешеходных дорожках.
  • «С-250» — полимерные люки устанавливают на колодцы, которые размещены на автодорогах. Они способны выдержать нагрузку до 25 т.
  • «D-400» — крышка выдерживает нагрузку до 40 т. Зачастую используется на автомагистралях и проезжих частях.
  • «Е-600» — максимальная нагрузка 60 т. Применяется на колодцах, размещенных в промышленных зонах. Способны выдержать наезд тяжеловесных транспортных средств.
  • «Е-900» — самый прочный люк, который может выдержать нагрузку в 90 т. Нашел широкое применение в морских и авиаперевозках.

Достичь таких параметров стало возможным благодаря использованию определенного состава исходного материала.

Установка полимерного люка на колодец

Полимерные изделия имеют небольшой вес, что дает возможность провести их установку без привлечения специальной строительной техники. При проведении монтажных работ стоит следовать некоторым правилам и нормам. Так, крышка не должна возвышаться над уровнем земли или дорожного покрытия. Она устанавливается вровень с поверхностью участка.

Установка полимерного люка на колодец не составляет особого труда и производится в следующей последовательности:

  • На железобетонное перекрытие устанавливается основание люка. Чтобы его зафиксировать на выбранном месте, его по периметру заливают бетонном.
  • После того как бетон полностью затвердеет, устанавливают саму крышку.
  • В корпусе люка делаются отверстия, которые необходимы для установки крепежных анкеров.

Чтобы упростить установку люка на колодец, в ней делают специальные пазы. Зная все нюансы, монтаж можно выполнить своими руками.

Бетонные конструкции

Помимо пластиковых и чугунных, для накрытия колодцев используют и бетонные люки. Чаще всего это касается тех случаев, когда смотровое отверстие имеет нестандартную форму. Из бетона можно вылить крышку любой формы и размеров. Конечно, здесь стоит учесть, что монтаж такой конструкции потребует помощь, в том числе и строительной техники. Что касается изготовления формы, то это можно сделать легко своими руками.

kanalizaciya1.ru

Как сделать крышку для канализационного колодца: все разновидности люков

Смотровые шахты – необходимое условие для наружных инженерных коммуникаций, аизоляция их горловины – обязательный фактор безопасности для людей и домашних животных. Рассмотрим, как сделать крышку для канализационного колодца, какой материал предпочесть, и как установить люк своими руками.

Конструктивно люки для канализационных колодцев состоят из фиксирующего обода (обечайки) и защитной крышки. Они обеспечивают свободный доступ к шахте, защищают ее от воздействия внешних факторов (попадание мусора), исключают аварийные ситуации (травмы людей и животных, попадание колес машин в отверстие). Прочность и надежность крышки канализационного колодца определяется материалом, из которого она изготовлена. Изделие должно выдерживать серьезные механические нагрузки, не бояться температурных перепадов и влаги, не выделять вредных веществ.

Крышки для люков могут выполнять и декоративную функцию

Чугунные люки ↑

Классические люки изготавливают из чугунных сплавов с небольшим добавлением пластинчатого графита. Массивные конструкции отличаются хорошими эксплуатационными характеристиками:

  • Высокий запас прочности. Поверхность выдерживает нагрузки до 90 тонн.
  • Долговечность. Срок службы варьируется в пределах 50-100 лет.
  • Низкая теплопроводность. Чугунные крышки, установленные на теплотрассах, служат надежным защитным экраном в случае аварий.

Сферы применения ограничены большим весом: работа с чугуном требует значительных физических усилий, в некоторых случаях – даже применения техники. Такие изделия монтируют на подъездных путях и автотрассах. В частном секторе лучше использовать более легкие материалы, исключение составляют колодцы на дорогах.

Чугунные люки — классика канализационных коммуникаций

Полимерные люки ↑

Пластиковыекрышки для канализационных колодцев выступают достойной альтернативой чугуну:

  • Небольшой вес позволяет устанавливать люки самостоятельно. Производители дополняют легкие модели фиксирующими замками – такая конструкция успешно противостоит ветровым и механическим нагрузкам.
  • Доступная цена. Полимерные изделия стоят на порядок ниже чугунных аналогов.
  • Вариативность оттенков. Добавление красителей позволяет создавать декоративно-защитные модели, удачно вписывающиеся в ландшафтный дизайн.

Облегченные люки классифицируют по максимально допустимой нагрузке:

  • Легкие (Л) – до 6 тонн. Подходят для парковых и пешеходных зон, придомовых территорий.
  • Средние (С) – до 12 тонн. Предназначены для проезжей части, парковок и автостоянок.
  • Тяжелые (Т) – до 25 тонн. Устанавливаются на центральных инженерных коммуникациях.

Для повышения прочности в пластик добавляют стекловолокно и полиэфирные смолы. Крышки люков канализационных колодцев, изготовленные из таких смесей, стоят дороже «чистых» моделей, но и служат дольше.

Полимерные люки могут быть любых цветов и размеров

Бетонные люки ↑

В современных инженерных системах бетонные крышки используются довольно редко, зачастую они закрывают канализационные колодцы нестандартных размеров. В частных домах такие люки применяют для герметизации септиков из бетонных колец, в центральных сетях – для защиты негабаритных отверстий. В этих случаях люки изготавливают по данным конкретных проектов.

В последнее время в продаже также появились комбинированные крышки для канализационных колодцев, например, полимер-песчаные.Композитные модели отличаются высокой прочностью и легкостью.

Форма крышки люка определяется геометрией горловины колодца. Традиционно используются круглые люки: чугунные с внутренним диаметром от 380 до 810 мм, пластиковые – от 315 до 1000 мм. Прямоугольные и квадратные люки встречаются гораздо реже – в автономных и ливневых канализациях частного сектора.

Кроме размеров крышки канализационного колодца необходимо учитывать его маркировку:

  • В – для водопроводных магистралей;
  • К – для частной и центральной канализации;
  • Д – для обустройства «ливневки»;
  • Г, ПГ – для наземных и подземных пожарных гидрантов;
  • ГС – для газовых сетей;
  • ТС – для теплосетей;
  • МГ – для магистральных газопроводов;
  • Т, ГТС, МТС – для телефонных коммуникаций.

Буквенные обозначения наносятся на лицевые части крышек. Впоследствии они служат ориентиром для работников соответствующих служб.

Бетонная основа может сочетаться с полимерной крышкой

Практически единственным материалом, из которого можно своими руками сделать крышку для канализационного колодца, является бетон:

  • Снимите мерки с горловины шахты и изготовьте по ним небольшую опалубку. Для ее обустройства лучше всего использовать тонкие металлические пластины, согнутые в кольца. Для внутренней канализации достаточно ширины в 30-35 мм, если колодец расположен на улице, ориентируйтесь на климатические особенности.
  • Для придания жесткости конструкции уложите в опалубку металлическую арматуру.
  • Залейте опалубку бетонным раствором (цементно-песчаная смесь со щебнем), накройте полиэтиленом и оставьте на несколько дней.
  • После полного застывания снимите защитную пленку и опалубку, зачистите торцы крышки.
  • Перед установкой люка обязательно уложите резиновые прокладки на горловину. Материал обеспечит необходимую герметичность и защитит боковые грани шахты от трения.

Бетонные крышки канализационных колодцев необходимо менять через каждые 5-7 лет. За этот период времени в материале происходят необратимые структурные изменения, влияющие на эксплуатационные характеристики.

Крышка не должна выступать над поверхностью земли

Корректная установка канализационного люка сводится к правильному монтажу обечайки:

  • Обеспечьте доступ к верхней части шахты – для этого может потребоваться выемка грунта либо снятие дорожного покрытия. Обратите внимание, что после завершения монтажа крышка не должна выступать над поверхностью земли.
  • По уровню установите обечайку на верхнее кольцо, закрепите ее. Как правило, в пластиковых люках предусмотрены отверстия для фиксации, в чугунных изделиях их нет.
  • Залейте опалубку бетонным раствором. Чтобы смесь не попала внутрь шахты, можно использовать простой прием: установите в верхнем кольце автомобильную камеру и максимально ее накачайте. Резина будет плотно прилегать к внутреннему ободу, и остатки бетона не прольются в колодец.
  • Дождитесь, пока раствор полностью высохнет, и извлеките камеру.
  • Установите крышку люка канализационного колодца в специальные пазы обечайки.
  • Снимите верхний слой грунта вокруг люка с небольшим уклоном от шахты.
  • Засыпьте основание песком и плотно утрамбуйте.
  • Залейте бетонную отмостку вровень с крышкой.

Важно! В северных регионах может понадобиться дополнительная защита и утепление крышки. «Шубу» можно сделать из мембранных материалов, пенопласта, термопанелей и тому подобных покрытий.

Сделать крышку для канализационного колодца – лишь половина работы. Запорные люки необходимо периодически проверять на наличие дефектов и трещин, которые могут негативно повлиять на прочность и герметичность. Появление зазоров и отверстий – повод для замены крышки и обечайки.

stroy-aqua.com

Люк для канализационного колодца: виды, размеры, диаметр

Содержание статьи

Наличие смотровых колодцев – это обязательное условие нормального функционирования системы канализации. Горловина колодца должна быть обязательно закрыта люком, так как открытые шахты представляют потенциальную опасность для людей и животных. Разберемся, каким должен быть диаметр люка для канализационного колодца, какие виды материалов идут на его изготовление и как устанавливают эту деталь.

При монтаже канализационных колодцев на приусадебном участке не стоит забывать о необходимости установки крышки на горловину. Причем крышки должны быть изготовлены с учетом всех требований строительных норм. Модели люков отличаются разнообразием, разберемся, как нужно делать выбор, чтобы изделие прослужило долго.

Основные функции

Разберемся, какие функции выполняет крышка на канализационный колодец. Это:

  • предотвращение случайных падений в люк людей и животных;
  • защита ревизионного колодца от попадания мусора и его засорения;
  • снижение вероятности распространения канализационных газов;
  • дополнительное утепление системы.

Таким образом, крышки, предназначенные для канализационного колодца, выполняют очень важные и значимые функции, их установка является обязательной. Нужно только выбрать подходящую модель.

Разновидности

Разберемся, какими бывают люки для канализационных колодцев и в чем преимущества каждого варианта.

Форма

Наверное, мало кто задумывался над тем, почему люки имеют определенную форму. Объяснение простое, круглые модели – это наиболее удобная форма, их преимущества:

  • круглые изделия, размеры которых соответствуют размеру горловины колодца, никогда не провалятся внутрь;

  • проседание люка в форме круга минимально, а вот модели квадратной формы быстро опускаются ниже первоначального уровня;
  • круглые изделия можно перекатывать, поставив на ребро. Этот способ перемещения приходится применять, если используется чугунный люк, имеющий солидную массу;
  • момент напряжения в изделиях круглой формы ничтожный, поэтому такую деталь можно сделать более тонкой, а это ведет к экономии материалов и удешевлению конечной продукции;
  • при необходимости поднять тяжелую крышку, можно вводить монтировку в любой точке. При использовании прямоугольного люка точкой приложения усилия может быть только угол.

Совет! Таким образом, круглое сечение люков является оптимальным. Но при необходимости можно выбрать и другой вариант – прямоугольную или овальную модель.

Размеры

Конструктивно канализационная крышка состоит из двух элементов:

  • собственно люка;
  • фиксирующего обода (обечайки).

Поэтому и значимые размеры этого изделия – это внутренний и наружный диаметр. Выбираются размеры крышки в зависимости от диаметра люков. Эти показатели стандартные, поэтому выбрать подходящий вариант будет несложно.

Совет! Габаритные размеры крышек указаны в нормативных документах (ГОСТ 3634-99). При необходимости можно найти изделия  из чугуна диаметром от 380 до 810 мм, а полимерные люки представлены в ассортименте размеров от 315 до 1000 мм. Если выбран прямоугольный люк, то минимальный размер одной стороны составляет 300 мм.

Материалы

Обустраивая канализацию, нужно выбрать не только размер и форму, но и материал люков. От выбора материала зависят такие характеристики, как:

  • срок службы;
  • прочность;
  • стоимость.

В частном строительстве используются следующие виды люков:

  • Чугунные. Это прочные и надежные изделия, которые могут прослужить более 100 лет. Такие крышки устанавливают там, где предполагаются повышенные нагрузки, например, на проезжей части. На частных участках устанавливать люк из чугуна нецелесообразно, поскольку в таких условиях серьезных нагрузок не предполагается и можно выбрать менее дорогой вариант.
  • Бетонные. Такие люки не пользуются большой популярностью, они тяжелые и не могут обеспечить достаточный уровень герметичности. Как правило, установка бетонного люка является выгодной в том случае, если диаметр колодца имеет нестандартные размеры.
  • Полимерные. Для установки на частном участке пластиковые люки – это наиболее выгодный вариант. Эти изделия отличаются выгодной ценой, богатой цветовой гаммой и широким ассортиментом. Изделия представлены в разных вариантах размеров и оформления.

Совет! В некоторых случаях целесообразным является установка крышек с замком. Обечайка в этом случае выступает в роли рамы, а замок располагается на верхней части. Замки могут быть разной конструкции – резьбовые, распорные, флажковые.

Как выбрать полимерный люк?

При выборе полимерной крышки на люк нужно обращать внимание на технические характеристики изделия, а именно на следующие параметры:

  • вес изделия;
  • номинальная нагрузка;
  • тип изделия.

Класс нагрузки является очень важной характеристикой, так как от этого показателя будет зависеть то обстоятельство, в каком месте можно будет установить крышку. Понятно, что для установки на газоне на частном участке или в пешеходной зоне, нужны изделия с меньшим классом нагрузки.

А вот если планируется поставить колодец в месте, где проезжают машины, то класс нагрузки должен быть максимальным. Чтобы определить класс нагрузки, нужно научиться читать маркировку. Так, для установки в непроезжем месте участка, подойдет легкий полимерный люк, в маркировке которого присутствует буква «Л».

Такая крышка способна выдержать нагрузку весом в 1,5 тонны. Если же колодец монтируется в зоне проезда, то нужно выбирать средний или тяжелый класс номинальной нагрузки, способные выдержать вес 15 и 25 тонн соответственно.

Инструкция по установке

Разберемся, как должен проходить монтаж канализационной крышки. Работы проходят так:

  • обеспечивается доступ к верхней части горловины колодца. Для решения этой задачи, вероятно, придется снимать часть грунта, ведь после установки крышки ее поверхность не должна выступать над поверхностью земли;
  • устанавливаем обечайку на верхнее кольцо горловины колодца. При установке нужно использовать уровень;
  • закрепляем обечайку. Пластиковые люки имеют специальные отверстия для крепления в чугунных их нет;

  • для жесткого закрепления обечайки нужно собрать опалубку и залить ее раствором. Чтобы исключить попадание раствора внутрь шахты рекомендуется установить в горловине автомобильную камеру и накачать ее. Резина будет плотно прилегать к краям зазора, что не позволить раствору проникнуть внутрь;
  • после того, как раствор полностью застынет, из камеры выпускают воздух и извлекают её из колодца;
  • осталось только установить крышку так, чтобы выступающие части крышки попали в пазы обечайки.

Самостоятельное изготовление люка

Если по каким-то причинам не удалось купить готовый канализационный люк, можно изготовить его самостоятельно из бетонного раствора. Порядок работ:

  • снимаем мерки с горловины колодца;
  • изготавливаем опалубку по размерам, для изготовления опалубки выгодной использовать тонкие пластины металла, которые нужно будет свернуть в кольцо нужного диаметра;
  • чтобы крышка получилась более прочной, необходимо уложить в готовую опалубку металлическую арматуру;
  • теперь нужно залить в опалубку приготовленный раствор, прикрыть полиэтиленом и оставить на несколько дней для высыхания;
  • после того, как раствор высохнет, нужно снять опалубку, обработать торцы крышки;
  • перед установкой крышки на горловину люка укладывают уплотнитель – резиновые кольца.

Итак, люк на канализационный колодец выполняет важные функции, поэтому его установка является обязательной. В частных домовладениях при установке системы колодцев, чаще всего, используют люки из полимерного материала. Они легкие, прочные и надежные. Нужно только правильно выбрать размер и класс нагрузки изделия. При невозможности приобрести готовый люк, это изделие можно изготовить самостоятельно из бетонного раствора.

kanalizaciyam.ru
