Делаем своими руками глиняный замок для колодца

Оформление глиняного замка

Колодец на дачном участке – ледяная, «живая», кристально чистая вода круглый год. Но для того, чтобы обеспечить ей такие свойства необходимо правильно выполнить обустройство сооружения.
Одним из таких устройств является глиняный замок на колодец. Если он сделан качественно вода всегда будет чистой, а швы, расположенные между кольцами не порвутся никогда.
В статье рассматривается вопрос, как сделать глиняный замок вокруг колодца своими руками.

Зачем нужен глиняный замок

Для сохранения в колодце чистой питьевой воды в течение многих лет, когда делать его необходимо соблюдать два важных условия:

  • Гарантировать герметичность его стенок.
  • Обустроить глиняный замок.

Если изначально рубленый деревянный колодец изготавливают таким образом, чтобы «посторонняя» вода не поступала через его стенки. Да и сама древесина расширяется от влаги и герметизирует все щели, то устройство из бетонных колец герметизировать сложнее.
Сейчас многие заводы, производящие железобетонные изделия, изготавливают специальные кольца из бетона для колодцев, у которых уже установлены замки на стыках. Остается только заделать швы между кольцами специальной мастикой для герметизации.
Технология копки колодца состоит в следующем:

  • Сначала копается шахта.
  • В нее устанавливаются кольца, между землей и шахтой из колец образуется зазор примерно четыре сантиметра на всю глубину устройства.
  • Новый колодец должен дать усадку, это происходит чаще всего во время паводка, между шахтой и землей зазор заполняется верхней водой, почва размокает, начинает падать и плотно обжимает шахту.
  • При этом на швы между кольцами действует сильное давление воды.
  • Часть швов не выдерживают и рвутся, а в колодец попадает мутная талая вода, которая может заполнить колодец до краев, вокруг колодца земля дает усадку — «проваливается». Это может произойти и из-за затяжных дождей.

Преимуществами изготовления элементов из глины являются:

  • Надежность защиты конструкции от попадания талых и грунтовых вод, дождя.
  • Нет необходимости заделывать швы каждый год.
  • Небольшая цена.

К недостаткам относятся:

  • Необходимость в обустройстве дополнительной гидроизоляции.
  • В зоне промерзания почвы необходимо увеличение слоя глины. Обычно это происходит весной и может деформировать сооружения.
  • В глине избыток песка до 30%. Что может привести к достаточно большому снижению осадка глины по окончании монтажа замка.

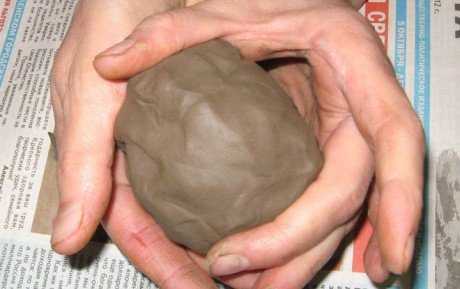

Как подобрать глину для замка

Глиняные замки обычно возводятся из жирной глины с максимальным содержанием песка до 15%. Если жирной глины нет, ее можно заменить другой.
Улучшение пластических свойств материала, который используется для производства надёжных замков, достигается его замачиванием и последующим вылеживанием.

Совет: Необходимо следить, чтобы глина не пересохла.

Для повышения пластичности глины ее заготавливают осенью и оставляют лежать на открытом месте всю зиму. В этом случае глина постепенно замораживается и промокается, что ведет к проникновению воды во все частицы материала, и делает его пластичным.

Совет: Улучшит качество глины, которая берется для сооружения глиняных замков, можно добавив в неё примерно 20% извести.

Где применяются глиняные замки

Глиняные замки используются во многих случаях.
Но чаще всего применяют их:

  • При сооружении фундаментов. Грунт, который непосредственно прилегает к фундаменту, замещается на жирную хорошо промятую и утрамбованную глину.
    Из неё формируется небольшой склон. Он обеспечивает от фундамента отток воды.
    В этом случае от воздействия влаги сохраняется не только фундамент, но и подпол или подвал — всё пространство под домом, которое остаётся суше.
  • Часто для гидроизоляции колодцев устраивают глиняные замки. Инструкция предлагает, как примерно делается глиняный замок: колодец окапывается на глубину примерно 200 сантиметров, толщиной – 20 сантиметров.
    В полученное пространство утрамбовывается плотно мягкая жирная глина. Вокруг колодца в верхней части, выполняется отмостка колодца из глины не менее одного метра шириной и 20 — 30 сантиметров высотой и тоже хорошо уплотняется.
    Это дает возможность, образовавшемуся глиняному замку, препятствовать попаданию верховодки в колодец, которая несет в себе удобрения и разные органические вещества, вымываемые из почвы.

Устройство глиняного замка колодца

  • Устройство глиняного замка всё популярнее становится при изготовлении искусственных водоёмов. Именно такое сооружение является единственной возможностью для создания полностью саморегулируемого пруда с замкнутой экосистемой.
    При его изготовлении для котлована, вырытого под пруд, на дно и стены последовательно укладывают три слоя глиняного густого теста, толщиной примерно 15 сантиметров каждый. При этом эти слои должны быть тщательно вымешаны и утрамбованы.
    По берегам устраивается слой глины выше предполагаемого уровня воды примерно на 15 сантиметров. Затем поверх глиняного замка укладывается слой гравия или крупных камней, мелкими камушками или речным песком засыпается устройство сверху. После этого вода в пруде сквозь стенки не будет уходить, и приятно будет ходить по дну.

Как выстелить мягкую отмостку вокруг колодца

Иногда на вопрос нужен ли глиняный замок при сооружении колодца специалисты рекомендуют обойтись мягкой отмосткой.
Связано это с тем, что делать глиняный замок лучше через два года после копки колонны, когда уплотнится и осядет естественным образом грунт возле стенок. А пока верх можно прикрыть временной гидроизоляцией.
Особенности мягкой отмостки:

Организация мягкой отмостки

  • Основные материалы для устройства: песок и плотная гидроизолирующая пленка. Добавить к ним можно геотекстиль, плитку, камень, гравий или траву.

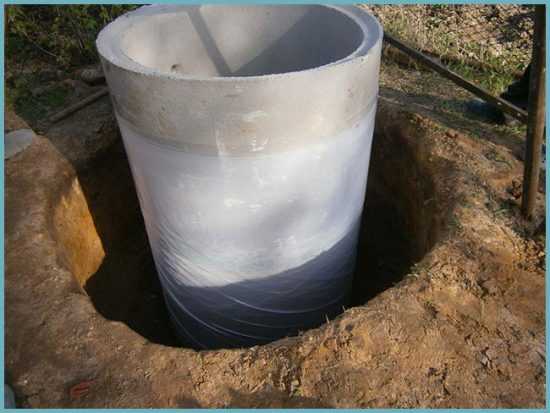

  • Натягивается гидроизоляционная пленка на бетон одним краем, закрывая между кольцами шов. Этим создается дополнительная блокада для просачивания верховодки.
  • Конструкция выполняется по типу слоеного пирога: сначала укладывается пленка, потом песок, сверху – геотекстиль и декоративный материал.

Технология укладки состоит в следующем:

  • Весь плодородный слой земли снимается на уровень глубины установки второго кольца.
  • Укладывается пленка: один ее край закрывает грунт около стенки не менее метра, на само кольцо заводится второй. При этом он закрывает шов между первым и вторым кольцом.
  • Пленка хорошо прижимается к колодцу, она не должна сползать. Для этого металлической лентой оборачивается стенка первого кольца, и крепко придавливается пленка.
  • Крепление осуществляется шурупами непосредственно к бетону. Задачу можно упростить: вокруг кольца пленку можно зафиксировать скотчем, обмотав его несколько раз. Но в этом случае необходимо место оклейки закрыть декоративным материалом.
  • Сверху пленки насыпается песчаная подушка с уклоном от колодца и кладется декоративное покрытие.

Этот способ предохраняет шов от разрывов, при любом пучении грунта. Свободно прилегающая пленка, сможет подстраиваться под любые подвижки почвы.
Как сделать правильно глиняный замок можно увидеть на видео. В этой статье представлены некоторые положения об устройствах.

moikolodets.ru

Глиняный замок или отмостка для колодца своими руками | Своими руками

Реклама

Колодец мне делали местные мастера. Половина колодцев в нашем СНТ выкопаны их руками. Так что я примерно представлял, на что они способны, да и искать кого-то на стороне не было ни желания, ни времени – наступала осень, и очень не хотелось оставлять решение этого вопроса на следующий год.

Заранее было понятно, что будут недоделки, но с этим я готов был мириться. Одной такой недоделкой стало отсутствие глиняного замка. Точнее сказать, то, что сделали рабочие, закидав сверку щель между кольцами и грунтом глиной, назвать замком было трудно.

Главный аргумент в пользу их технологии звучал примерно так: Всегда так делали, и все нормально было!. Сотворить же что-то, более соответствующее нормам, они были не готовы. Смирившись с положением, я решил не спорить, а попробовать заняться замком самому.

Глиняный замок. Устройство глиняного замка предписывается Санитарными Правилами и Нормами (СанПиН 21.4544-96, «Питьевая вода и водоснабжение населённых мест»).

В пункте 4.3.4. говорится следующее:

По периметру оголовка колодца должен быть сделан замок из хорошо промятой и тщательно уплотнённой глины или жирного суглинка глубиной 2 метра и шириной 1 метр, а также отмостка из камня, кирпича, бетона или асфальта радиусом не менее 2 метров с уклоном 0,1 метра от колодца в сторону кювета (лотка).


Читайте также: ьВода на участке своими руками скважина или колодец?


Главной функцией такого замка является защита колодца от проникновения в него поверхностных вод (так называемой верховодки) во время дождей и таяния снега. Верховодка не очищается фильтрацией сквозь почву и в качестве питьевой воды не должна использоваться. Так что сомнений в необходимости замка у меня никогда не возникало. Оставался вопрос: как его делать?

Информация по теме, полученная из доступных источников, в первую очередь – из Интернета, меня несколько озадачила. Как оказалось, в последнее время появилось много противников сооружения замка.

Они выдвигают в качестве главного аргумент, что при нашем климате глинистые грунты, оказавшиеся в зоне промерзания, сильно пучит — смёрзшийся со стволом колодца грунт увеличивается в объёме.

Это приводит к разрыву ствола, раскрытию стыков между кольцами, а часто и к горизонтальным смещениям колец. Такое происходит практически каждый год, и в конце концов пользоваться колодцем становится невозможно — в него проникает грязная вода с поверхности. То есть замок не только не справляется с поставленной задачей, но и ухудшает ситуацию.

На Руси глиняный замок использовали, например, для защиты от воды погребов, подвалов, подполий.

Делали замок и вокруг колодцев, и он вроде бы не разрушал сам колодец. Почему? Вопрос этот для меня остался не совсем прояснённым, но один вариант ответа меня более-менее удовлетворил. Дело в том, что в старину колодцы строили в виде деревянных срубов. В зоне пучения находилось порядка десятка межвенцовых швов, и при равномерном раскрытии их на каждый приходилось всего лишь по несколько миллиметров, что не приводило к разгерметизации ствола колодца. Сегодня же большинство колодцев делается из бетонных колец. Кольца чаще всего соединены между собой непрочным растворным швом, и в зоне пучения находится обычно только один стык, который не способен не повреждаясь компенсировать деформации пучения.

Чтобы как-то уменьшить риск разгерметизации конструкции, есть различные рекомендации. Например, более прочно соединять кольца (стальными пластинами, например). Но стягивание верхних колец при помощи металлических накладок, как правило, не помогает. Дело в том, что силы, действующие во время пучения, очень существенны и способны деформировать даже мощные крепёжные конструкции.


Читайте также: Как выкопать своими руками колодец на даче


Другие рекомендации касаются мероприятий по уменьшению сил пучения. При этом колодец рассматривается как ненагруженный фундамент, и к нему применяются те же мероприятия, что и к фундаментам. А именно: замена пучинистого грунта вокруг колодца непучинистым (по сути — обратная засыпка), утепление грунта и устройство дренажа вокруг колодца

Обратная засыпка

Название взято по аналогии с противопучинной засыпкой песком карманов вокруг фундаментов. Вокруг колодцев рекомендуют делать её подобным образом, но по гидроизолирующей плёнке. Такую засыпку называют обычно мягкой отмосткой. Ширина её должна быть не менее 1,2 м.

Для строительства мягкой отмостки снимают плодородный слой вокруг колодца, укладывают гидроизоляцию и по ней отсыпают песок. Предварительно рекомендуется засыпать песком и щель между грунтом и стволом колодца, которая образуется в процессе работы. По ней верховодка может проникать к основанию колодца и оттуда — в сам колодец. А при негерметичности ствола возможен и более прямой путь — через щели между кольцами.

Но этот вариант мне явно не подходил. Дело в том, что мягкая отмостка работает, только если в песке нет воды. В противном случае песок будет смерзаться с кольцами и воздействовать на них как любой другой пучинистый грунт—выдавливать на поверхность. После того, как мастера закончили работу, вода в моём колодце стояла почти в уровень с поверхностью земли.

Устроить дренаж, чтобы увести её на глубину полтора метра, тоже не было возможности.

Глиняная отмостка колодца

Для отвода поверхностных вод от колодца ещё рекомендуют делать отмостку. В простейшем варианте её можно соорудить и из глины. Учитывая возможность пучения, её толщина должна быть 10-50 см. Более толстой делать отмостку не стоит, так как в этом случае она приближается по конструкции к глиняному замку, и возникают связанные с ним проблемы.

Существенным недостатком глиняной отмостки является необходимость в организации поверх неё защитного покрытия. Дело в том, что сама глина, намокая, превращается в «грязь», ходить по которой неприятно. Это увеличивает трудоёмкость и стоимость строительства такой отмостки.

Несмотря на это, я всё же решил делать вокруг своего колодца именно глиняную отмостку. А чтобы уменьшить силы пучения, дополнительно утеплить грунт вокруг колодца.

Грунт у нас на участке глинистый. Плодородный слой идёт до глубины 40-50 см, а ниже начинается глина. Так что я решил выбрать почвенный слой вокруг колодца на расстоянии около метра и засыпать котлован глиной. Благо её хватало — рядом с колодцем высилась куча глины, вынутой рабочими при копке колодца. Качество глины меня вполне устраивало. Да и появлялась возможность частично её утилизировать.

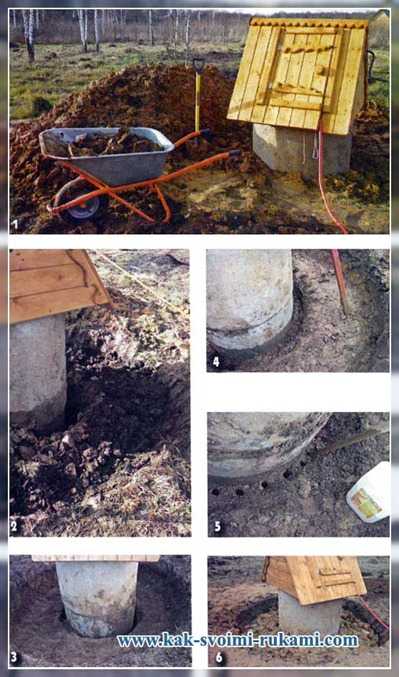

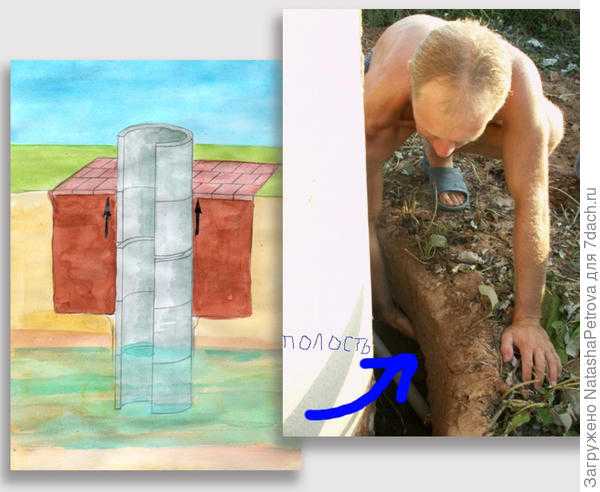

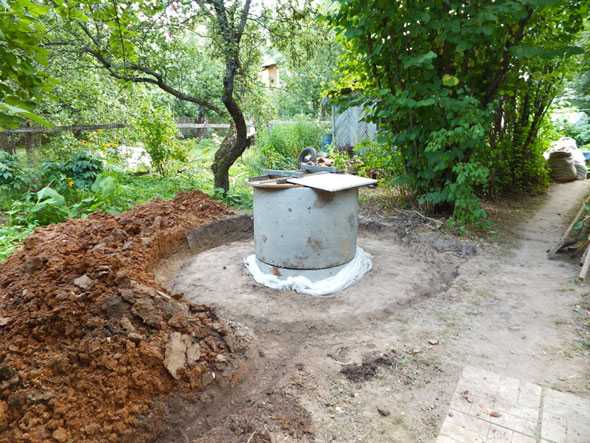

Когда был снят почвенный слой и то, что рабочие назвали «замком», открылась довольно широкая щель между грунтом и кольцами. Стала понятна настоятельная рекомендация для тех, кто собирается делать замок или другие защитные сооружения вокруг колодца,— начинать эти работы через 1-3 года, когда произойдёт уплотнение грунта вокруг колец. Интернет пестрит фотографиями провалившихся отмосток вокруг колодцев, что является результатом их преждевременного устройства.


Ссылка по теме: Углубление колодца своими руками


Но ждать столько времени в мои планы не входило. Я решил несколько ускорить процесс заиливания щели, для чего постараться заполнить ее глиной. Делать это пришлось в несколько этапов. Я уложил глину в щель доверху и утрамбовал ее. Но на следующий день обнаружилось, что вода заполнила котлован, а глина осела вниз, и щель снова открылась.

Чтобы продолжить работу, я откачал из колодца воду (примерно на два кольца), в результате она ушла и из щели. И я снова и снова укладывал в неё глину доверху и утрамбовывал, вода заполняла котлован, и глина оседала. Так я делал несколько раз. В какой-то момент глина перестала оседать — щель оставалась заполненной в течение нескольких дней.

Для надёжности решил добавить жидкое стекло в верхний слой глины, заполняющей щель. Проделав в нём черенком от лопаты отверстия глубиной примерно около метра, нал и л в н их жидкое стекло и утрамбовал с ним глину ещё раз.

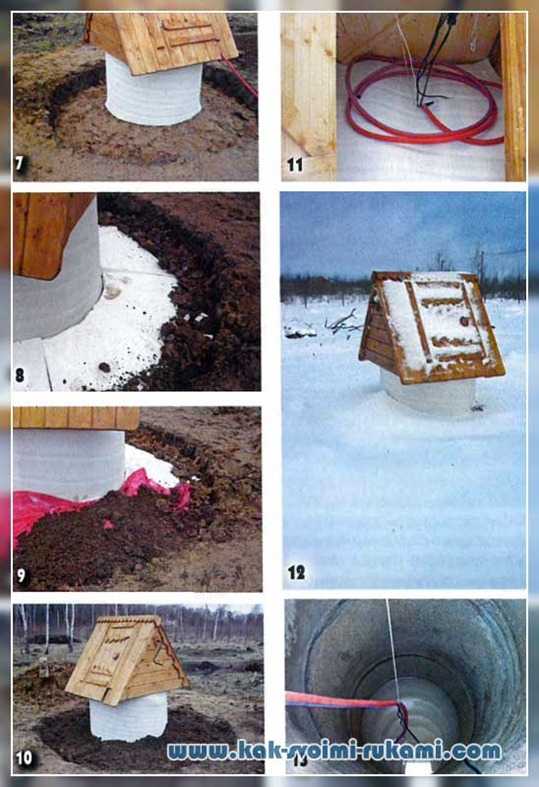

После этого приступил к заполнению глиной котлована вокруг колодца. Делал это небольшими слоями, утрамбовывая их и формируя небольшой уклон от колодца.

Утепление колодца

Верхнее кольцо у меня возвышается над землёй на 75 см. Соответственно под землёй находится всего 15 см этого кольца. По моим представлениям, этого слишком мало, чтобы даже при смерзании с грунтом могли возникнуть силы, достаточные для поднятия этого кольца и отрыв его от второго сверху кольца. Следующий шов находится на глубине немногим более метра. Второе кольцо больше других подвержено силам морозного пучения, и нужно было уменьшить это воздействие. Единственным доступным мне способом сделать это было утепление отмостки.

Не доходя до поверхности примерно 15 см, я уложил на глину утеплитель. У меня под рукой были куски пенополистирола (ППС) — детали упаковки холодильника, которые я долго хранил для такого случая,— и пенополиэтилена(ППЭ). Утеплители я резал секторами и укладывал, стараясь перекрыть стыки. Сверху уте плителя уложил полиэтиленовую пленку и засыпал грунтом с небольшим уклоном от колодца.

Нужно сказать, промерзание грунта вокруг колодца идёт несколько меньше, чем вокруг фундамента дома. Это происходит в связи с поступлением тепла из колодца — вода в нем обычно не замерзает. Чтобы усилить этот эффект, я утеплил ещё и кольцо выше уровня грунта — обмотал кольцо ППЭ и уложил его сверху на легкий каркас из деревянных реек.

Предпринятые меры дали нужный результат. Первую зиму колодец пережил без разрушения верхних швов, несмотря на то, что снежный покров в прошлую зиму был небольшим, а морозы — значительными.

В этом году предполагаю обложить отмостку дёрном.


Ссылка по теме: Вода на даче-артезианская скважина или колодец. Выбор материалов для монтажа дачного водопровода.


Глиняный замок и отмостка колодца своими руками

© Николай Бубнов, Москва

Реклама

Ниже другие записи по теме «Как сделать своими руками — домохозяину!»

  • Защита колодца от попадания грязной воды и мягкая отмостка
    Как защитить колодец от попадания…
  • Колодец вместо скважины на даче (+ чертёж) Колодец на даче — чертежи
    Когда…
  • Декоративный колодец и плетень своими руками Как сделать плетень и декоративный…
  • Декоративный колодец своими руками – 2 идеи Маскируем насосную станцию под декоративный…
  • Оголовок колодца своими руками и его украшение Как сделать и украсить навес…
  • Мини-колодец своими руками (+фото)
    Мини-колодец своими руками на участке…
  • Как выкопать своими руками колодец на даче Колодец на даче в четыре…

    Подпишитесь на обновления в наших группах.

    Будем друзьями!


  • kak-svoimi-rukami.com

    что это такое и как сделать своими руками + видео » SanDizain.ru

    Собственный колодец – это круглогодичный доступ к чистой, свежей и «живой» воде. Но чтобы природный ресурс всегда радовал такими положительными свойствами, нужно надежно уберегать источник от пагубных воздействий извне. Для этого вокруг колодца сооружают разного рода защитные конструкции, которые изолируют его от внешней среды. Один из вариантов подобной защиты – глиняный замок. Предлагаем детально изучить эту конструкцию, дабы понять, что она собой представляет, какие функции выполняет, и как ее грамотно сделать своими руками – далее к вашему вниманию не только полезные сведения, но и подробная инструкция монтажа с видео.

    Назначение замка

    Глиняный замок – это защитная конструкция из плотной глины, обрамляющая оголовок колодца. По стандартам его глубина должна быть около 2 м, а ширина – не меньше 0,5 м. Замок плотно окутывает колодец, за счет чего изолирует его от пагубных внешних факторов.

    Главная функция глиняной конструкции – защита колодца от осадков, талой воды, грунтовых вод и разного рода загрязнений. При этом замок служит защитой не только для чистой воды внутри колодца, но и для внешних стенок сооружения – он выступает в роли их гидроизоляции, тем самым увеличивая срок эксплуатации источника.

    Преимущества глиняного замка:

    • высокая надежность конструкции;
    • отсутствие необходимости ежегодно обслуживать уже закрепленные швы колодца;
    • сравнительно низкая стоимость монтажа за счет доступности рабочего сырья;
    • отсутствие влияния глины на состав воды.

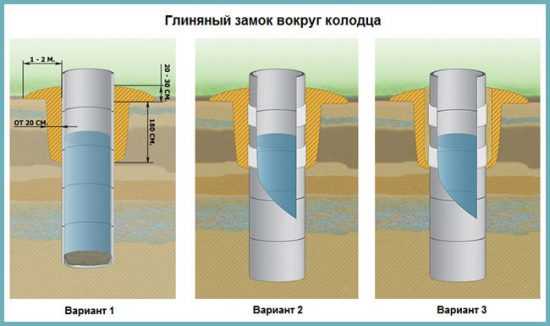

    Глиняный замок: схема

    Но есть у глиняной защитной конструкции и недостатки:

    • наличие песка в глине, что снижает осадку замка;
    • увеличение слоя глины на уровне промерзания земли, что может спровоцировать деформацию конструкции.

    Совет. Чтобы несколько нивелировать минусы глиняного замка и защитить его от разрушения в ходе эксплуатации, конструкцию следует закрепить отмосткой.

    Подготовка и предостережения

    Глиняный замок нельзя назвать универсальным решением для всех колодцев. В каких же случаях его монтаж стоит отложить?

    Во-первых, глиняную конструкцию рекомендуется обустраивать только, если колодец уже эксплуатируется не меньше года – данный период необходимо выдержать, чтобы произошла естественная усадка грунта. Если пренебречь этим нюансом, после укладки замка в толще земли вокруг колодца очень быстро образуются пустоты, в которых будут погибать насекомые и размножаться бактерии.

    Во-вторых, с глиняным замком необходимо повременить, если от колодца планируется проводить водопровод – к защитным мероприятиям лучше переходить уже после организации коммуникаций.

    В-третьих, глиняные кольца нежелательно возводить на почвах, которые склонны к сильному пучению – тут существует риск деформации ствола колодца или смещения его швов.

    Дачный колодец

    Если все упомянутые предостережения не имеют никакого отношения к вашей ситуации, можете приступать к заготовке глины для защитного замка. Здесь подойдет не любой материал – глина должна быть жирной и содержать не более 15% песка. Чтобы улучшить пластичность сырья, его нужно заранее замочить. Также перед использованием материал обязательно должен отлежаться. Идеальный вариант – заготовить глину поздней осенью и оставить на всю зиму.

    Важно! Глину нельзя заменять супесью, смесью песка и гравия или грунтовыми отвалами – из-за низкой пластичности этих материалов замок быстро растрескается.

    Технология сооружения замка

    Строительство глиняного замка для защиты колодца выполняется по следующей схеме:

    1. Выкопайте вокруг колодца траншею глубиной 2 м и шириной 0,5 м – в ходе рытья должен показаться второй соединяющий шов сооружения.
    2. Закройте дно и стенки траншеи геотекстилем или прочной полиэтиленовой пленкой. Для максимальной гидроизоляции сооружения можно использовать рубероид.
    3. Придайте глине рабочую консистенцию – добавьте к глине 20% извести, чтобы улучшить ее прочность, а затем, постепенно подливая воду, вымешивайте смесь до пластичного состояния. Глину можно мять или бетономешалкой, или строительным миксером. Чтобы проверить консистенцию глины, сделайте из нее небольшой комок – если он не распадется, готовый материал подходит.

      Сооружение замка

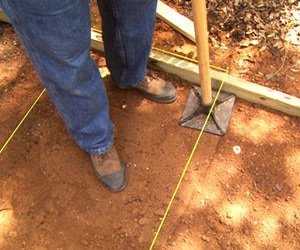

    4. На дно траншеи выложите первый слой глины 15-20 см и тщательно выровняйте его тяжелой трамбовкой. Затем уложите второй такой же слой, смочите глину и утрамбуйте ее.
    5. Уложите третий слой, но уже 30-40 см и снова разомните глину трамбовкой. Продолжайте засыпать увеличенные слои глины, пока полностью не заполните траншею. В финале качественно пройдитесь по всей площади полученного замка тяжелой трамбовкой – важно, чтобы конструкция была максимально плотной, иначе ее защитные способности будут слабыми.

    Выполнение отмостки

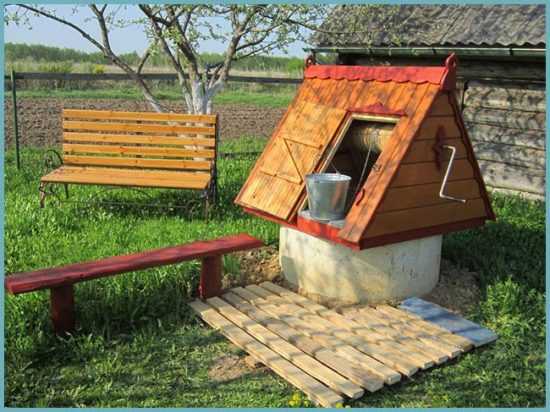

    Когда глиняный замок готов, приступайте к созданию отмостки. Зачем она нужна? Дело в том, что после обильных дождей или таяния больших объемов снега даже максимально утрамбованный замок может начать раскисать – его верхний слой будет то намокать, превращаясь в грязь, то высыхать комками. Это постепенно приведет к разгерметизации защитной конструкции. Некоторые владельцы колодцев не желают возиться с отмосткой и просто закрывают глиняный замок подсыпкой из щебня и песка, но, как показывает практика, этого не всегда достаточно. Так что, если вы заинтересованы в долговечности глиняного замка, без отмостки не обойтись.

    В качестве покрытия рекомендуется использовать или тротуарную плитку, или камень – эти материалы достаточно прочны и долговечны. Технология выполнения отмостки довольно проста:

    1. Застелите глиняный замок геотекстилем или любым другим изоляционным материалом с похожими функциональными свойствами.
    2. Уложите на изоляционную стяжку выбранный отделочный материал. Обязательно сделайте небольшой уклон, чтобы обеспечивался отвод лишней влаги из зоны колодца и замка.

    Монтаж отмостки

    Если вы хотите сделать отмостку еще более надежной, можете поступить следующим образом: после укладки изоляционного материала установите на него невысокую опалубку, а затем залейте глиняный замок бетонным раствором – после его высыхания уложите плитку или камень.

    Как видите, у глиняного замка есть все основания претендовать на звание одного из наиболее эффективных вариантов защиты для колодцев. При грамотном выполнении он будет не один год успешно справляться со своими функциями, так что, если хотите получить качественную конструкцию, следуйте выверенной технологии и не отходите от правил – только так вы обеспечите своему источнику воды надежную защиту.

    Глиняный замок колодца: видео

    Глиняный замок: фото

    sandizain.ru

    Всегда ли нужно создавать вокруг колодца глиняный замок? » Аква-Ремонт

    Добрый день. Решили обзавестись на даче собственным колодцем. Наняли мастеров, которые выкопали шахту и поставили бетонные кольца. При утрамбовывании грунта снаружи вокруг колец возникла спорная ситуация. Мы знаем, что для защиты колодца от верховодки и осадков сверху делают глиняный замок. Но мастера сказали, что это необязательно, и предложили заменить на мягкую отмостку из песка, щебня и гидроизоляционной пленки. Посоветуйте, что лучше защищает: глина или второй вариант?

    Недостатки глиняного замка

    Если вы доверили дело профессиональной бригаде, то есть смысл прислушаться к их рекомендациям и вот почему. Глиняный замок очень редко удается сделать идеально плотным. Для этого глина должна обладать хорошей пластичностью, сминаться в руках и трамбоваться настолько плотно, чтобы внутри не оставалось пустот и пузырьков воздуха. В большинстве случаев хозяева глину не мнут, а просто забрасывают вокруг первого кольца и топчут ногами либо трамбовкой. При такой укладке глина не создает цельный водонепроницаемый слой, а просто блокирует проникновение влаги с поверхности почвы. Но через пустоты под замком легко проникает верховодка, которая просачивается через грунт, а не по поверхности земли, и таким образом попадает в саму шахту.

    Если хорошо сделана герметизация швов колец и промазаны все стенки, то верховодка вряд ли испортит вашу воду. Проблема в ином: накопившаяся под глиняным замком влага зимой превратится в лед. А если ваш район отличается пучинистыми грунтами, то земля начнет увеличиваться в объеме и с силой давить на первое колодезное кольцо. Как итог – могут разорваться швы и произойти горизонтальное смещение верхней части шахты. А значит, внутрь начнет попадать весь мусор, приносимый с осадками и грунтовыми водами. Такие последствия обычно имеют глиняные замки, не закрытые сверху водонепроницаемым материалом (бетоном, плиткой), а просто засыпанные землей.

    По-видимому, мастера эти нюансы знают и решили заменить старый дедовский способ гидроизоляции на более современный. Возможно, и качество глины у вас не очень, и грунт сильно промерзает зимой. К тому же глиняный замок рекомендуется делать спустя год-два после копки шахты, чтобы грунт возле стенок уплотнился и осел естественным образом. А до этого верх прикрывают какой-нибудь временной гидроизоляцией. Ждать ваша бригада столько времени не желает, поэтому предлагает вполне разумный выход – выстелить мягкую отмостку.

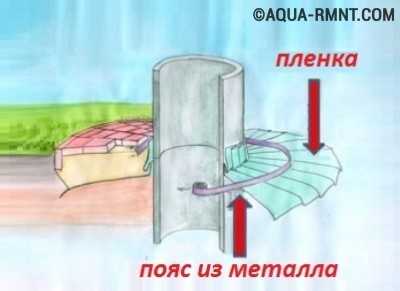

    Особенности гидроизоляции мягкой отмосткой

    Разберемся, в особенностях такого варианта гидроизоляции. Мягкую отмостку создают вокруг второго сверху кольца, потому что первое расположено на поверхности. Ширина сооружения – 1,2-1,3 метра. Основные материалы – песок и гидроизолирующая плотная пленка. Самый прочный вариант пленки – та, которую используют для создания прудов. К ним может добавляться геотекстиль и декоративное покрытие вроде плитки, камня, гравия или травы. В вашем случае в качестве декоративного верхнего слоя мастера собирались укладывать щебень.

    Гидроизоляционная пленка натягивается одним краем на бетон, закрывая шов между первым и вторым кольцами, чтобы создать дополнительную блокаду для просачивания верховодки

    Технология укладки

    Вся конструкция напоминает слоеный пирог, где первой выкладывается пленка, затем песок, поверх – геотекстиль (если надо заблокировать прорастание сорняков) и декоративный материал.

    Последовательность:

    1. Снимается весь плодородный слой земли (на уровень глубины второго кольца).
    2. Выкладывается пленка так, чтобы один ее край закрыл грунт возле стенки (более метра), а второй заводится на само кольцо, закрывая шов между вторым и первым кольцом.
    3. Пленку надо прижать к колодцу, чтобы она не сползала. Для этого вырезывают металлическую ленту и оборачивают ею стенку первого кольца, придавливая пленку. Фиксируют прямо к бетону шурупами.
    4. Можно упростить задачу: зафиксировать скотчем, несколько раз обмотав его вокруг кольца. Правда, во втором случае надо место оклейки спрятать под декоративный материал.
    5. Поверх пленки насыпается с уклоном от колодца песчаная подушка и выкладывается декоративное покрытие.

    При таком способе никакое пучение грунта не разорвет шов, потому что он закрыт плотной, свободно прилегающей пленкой, которая сможет подстраиваться под подвижки почвы.

    Оцените статью:

    Поделитесь с друзьями!

    aqua-rmnt.com

    Глиняный замок для колодца своими руками: полезные советы

    Владельцы дачных участков и частных домовладений, лишенных возможности подключиться к общей сети водоснабжения, не имеют иной альтернативы, как выкопать на своей земле колодец. На этом проблемы по обустройству быта не заканчиваются, ведь источник воды нуждается в уходе и защите.

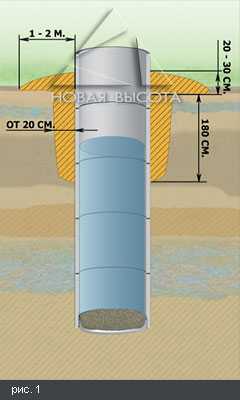

    Схема расположения глиняного замка

    От чего следует оберегать колодец?

    Чтобы в колодец не попадали поверхностные воды после таянья снега или обильных осадков, для него сооружается специальная защита – глиняный замок. Верховодку не рекомендуется пить или готовить из нее, потому что она не прошла фильтрацию через почву. Смешиваясь с водой из колодца, она ухудшает ее качественный состав. Поэтому поверхность земли по периметру оголовка колодца должен надежно запечатывать замок из глины.

    Что собой представляет защитное глиняное сооружение

    В тексте СанПиНа устройство глиняного замка описывается следующим образом: сооружение, обрамляющее колодец шириной в 1 метр, глубиной – 2 метра. Важно, чтобы слой получился плотный, поэтому его тщательно трамбуют. Для строительства подойдет не каждый материал. Глина и жирный суглинок перед укладкой разминаются, ни в коем случае нельзя заменять их песчано-гравийной смесью, супесью или отвалами грунта. Настоящий замок вокруг колодца бывает только глиняный, из предварительно подготовленного материала с содержанием песка от 5 до 15 %.

    1. каменная,
    2. кирпичная,
    3. асфальтовая
    4. или бетонная отмостка. Она образует кольцо радиусом в 2 метра с обязательным отклонением от стенки колодца в 0,1 м. С такого уклона вода отводится в кювет или лоток.

    Котлован вокруг колодца обычно составляет не более 0,5 метра

    Отмостка  не только декоративный элемент. Это защита замка от разрушения в процессе эксплуатации (в том числе из-за осадков).

    Прежде чем делать глиняный замок для колодца, нужно чтобы смонтированная шахта простояла без этой конструкции как минимум год (пока идет процесс естественной усадки грунта). Такая мера предосторожности поможет предотвратить образование пустот и неуплотненных участков, ведь замок препятствует оседанию почвы.

    Каверны опасны тем, что в них скапливается вода. Грызуны и насекомые, обитающие в грунте, могут попасть в них и погибнуть. А вещества, образующиеся в процессе разложения и попадающие в питьевую воду, добавят ей отнюдь не полезных свойств. На продолжительность процесса естественной усадки грунта влияет состав почвы, что и нужно учитывать, выбирая время ожидания перед началом работ.

    Стоит отложить создание глиняного замка, если от колодца поведут водопровод. После монтажа коммуникаций водоснабжения возвращаются к работам по гидроизоляции.

    Обустраивать глиняное кольцо вокруг колодца запрещается на грунтах, склонных к сезонному пучению. Есть риск разрыва ствола шахты или смещения швов между кольцами. От этого нет гарантированной защиты. Не спасет и стяжка колец при помощи анкерных болтов и металлических пластин, поэтому лучше не рисковать.

    Порядок действий при проведении работ

    Если нет возможности или желания воспользоваться услугами команды профессиональных строителей, остается делать глиняный замок для колодца своими руками.

    • Окапывание. По периметру колодца копается траншея на глубину 150 – 180 см. В результате должен быть виден второй шов соединения колец.
    • Все соединения требуется защитить от попадания в них глины. Подойдет любой гидрофобный материал, который не гниет и не разлагается, например, полиэтиленовая пленка или геотекстиль.
    • Подготовка материала. Для глиняного замка допускается брать глину с содержанием песка до 15 %, но чем меньше показатель, тем лучше. Если соблюдать все рекомендации, то глина выдерживается перед применением (обычно оставляют на зиму). Чтобы добавить замку прочности, в раствор подмешивают известь из расчета, чтобы ее содержание не превышало 20 % от общей массы смеси. Чем больше в глине песка, тем большее количество извести нужно внести.

    Важно, чтобы глина была промята, а не перемешена. Раньше такую операцию выполняли ногами, сегодня пользуются бетономешалками небольших размеров или применяют дрель с насадкой.

    К глине и извести постепенно добавляют воду и вымешивают ингредиенты до пластичного состояния. Определить нужную консистенцию можно так: сделать глиняный комок. Если он  не распадается, то полученную массу можно утрамбовывать в траншею.

    • Глина выкладывается постепенно, слоями в 15 или 20 см. Каждый выложенный пласт уплотняют тяжелой трамбовкой с небольшой подошвой. Важно, чтобы структура глины изменилась, цель трамбовки — превратить мягкий материал в монолитную плиту. Последовательность действий повторяется до того момента, пока не заполнится весь котлован. Если работу невозможно выполнить за один день, то на ночь незаконченный замок накрывается пленкой.

    Следующий шаг – создание отмостки поверх замка. И без рекомендаций СанПиНа понятно, что после дождей или таяния снега, даже плотно утрамбованный замок из глины превратится в грязь. «Раскисший» верхний слой будет намокать и высыхать, что постепенно приведет нарушению герметичности. Поэтому сооружение отмостки считается логичным завершением процесса создания защитного замка.

    Материал покрытия выбирается исходя из личных предпочтений, подойдет и камень,  и тротуарная плитка. А технология создания не представляется сложной:

    1. замок застилается геотекстилем или другим материалом с похожими свойствами,
    2. поверх на стяжку укладывается выбранный материал.

    Можно собрать невысокую опалубку и залить замок сверху цементным раствором. Главное, чтобы был соблюден уклон, ведь задача отмостски – это не просто защита от влаги, но и ее отвод.

    ПОСМОТРЕТЬ ВИДЕО

    На бактериальный и химический состав воды на участке сооружение глиняного замка не окажет влияния, но он поможет сохранять ее незамутненной и пригодной к употреблению, если она являлась таковой изначально. Поэтому в решении дилеммы «за» или «против» глиняных замков вокруг колодца, стоит склонить чашу весов в сторону положительного ответа.

    trubexpert.ru

    что это, как его сделать и зачем он нужен

    Устраивая колодец, каждый домовладелец мечтает о чистой воде. Но в реальности далеко не всегда эти мечты сбываются. И не обязательно из-за влияния внутренних причин — загрязнённых подземных вод. Гораздо чаще вода в колодце далека от понятия «чистая», потому что в него попадают стоки с поверхности, не очистившиеся естественным природным фильтром.


    Колодец

    Грамотная конструкция колодца, а главное — правильное строительство этой конструкции убережёт резервуар с водой от загрязнения.

    Колодец — это водозаборное сооружение

    Зачастую мысли о добротном устройстве колодцев у их будущих владельцев сводятся к определению необходимого количества бетонных колец, их покупке, поиску «правильной» бригады копателей и выбору дизайна колодезного домика. Между тем колодец — это водозаборное сооружение, устройство которого несколько сложнее, чем просто дырка в земле.


    Не всегда вода в колодце чистая

    О колодезных кольцах вы можете прочитать в публикации Некоторые заблуждения желающих иметь колодец: о колодезных кольцах. Выбор бригады мастеров-колодезников — это вообще вопрос, можно сказать, интимный, чуть ли не такой же, как выбор партнёра по браку: у каждого свои взгляды на то, каким должен быть идеальный мастер. Поэтому обратимся к той части колодца, которая находится выше уровня земли — к его оголовку.

    В колодце должна быть только вода

    О том, какие бывают, собственно, колодезные домики, распространяться не стану — чистота воды не зависит от того, в какой цвет вы покрасите это сооружение. Однако необходимо сделать так, чтобы внутрь колодца не попадало ничего постороннего, а именно: мусор и пыль, листья, мелкие животные и насекомые.


    Внутрь колодца не должно попадать ничего постороннего

    Живая лягушка, как ни странно, воды в колодце не испортит. Говорят, наши бабки и прабабки даже специально кидали лягушку в молоко, чтобы оно быстро не скисало. Но попавшее в колодец земноводное, скорее всего, не сможет выбраться наружу по отвесным стенкам. Сдохшая от голода лягушка чистоты воде не добавит.


    Горловина колодца должна быть надёжно закрытаГорловина колодца должна быть надёжно закрыта — это защитит от попадания растительного мусора, предотвратит смерть бедной лягушки и убережёт ваших собственных отроков от несчастных случаев. Даже если вы и не планируете устройство водопровода, целесообразно на колодце установить насос, например, ручной. Так и воду поднимать проще, и отверстие всегда закрыто, и нестерильным ведром в воде не бултыхаешь.


    Установите над колодцем ручной насос — это практично

    Домик для колодца

    Над колодцем часто делают домик. В большинстве случаев его функция исключительно декоративная. Но устройство крыши над колодцем имеет и большее значение, нежели просто элемент дизайна участка. Навес должен выполнять ту же роль, что и крыша дома — защищать от попадания осадков внутрь. Поэтому стоит сделать скаты пошире, так чтобы текущая по ним вода падала на землю как можно дальше от колодца.


    Навес отводит атмосферную воду от стенок колодца

    Это уменьшит количество воды, стекающей по стенкам колодца в земле. А значит, в него не будет попадать неочищенная вода.

    О морозах

    Домик над колодцем может сослужить и ещё одну утилитарную службу — защитить от промерзания зимой. Раньше, когда для укрепления шахты чаще всего применяли древесину, вопрос промерзания стоял меньше. Бетонные же кольца лучше проводят холод внутрь.

    Если есть желание и возможность, можно дополнительно утеплить ствол колодца в верхней части до глубины промерзания. Например, пенополистиролом, причём до того, как окончательно засыпать грунт вокруг оголовка или сделать глиняный замок.


    Для защиты от промерзания колодца хватит плотной крышки

    Хотя в большинстве случаев хватает просто плотной крышки, закрывающей отверстие шахты.

    Глиняный замок: что это, как его сделать и зачем

    Один из заключительных этапов создания колодца — засыпка и уплотнение грунта вокруг верхней части ствола. Часто заказчики требуют, а колодезники, соответственно, предлагают устройство глиняного замка.

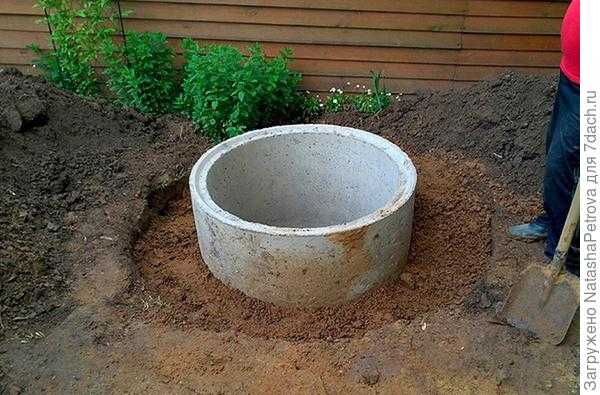

    Глиняный замок вокруг ствола колодца. Фото с сайта kolodecgrad.ru

    Однако далеко не всегда этот элемент правильно функционирует и вообще необходим. Часто, наоборот, глиняный замок наносит вред.



    Что такое глиняный замок

    Глиняный замок — это гидроизоляционное сооружение из глины определённого качества вокруг фундаментов, колодцев, погребов, бассейнов, устраиваемое там, где требуется ограничить поступление воды. Характеристики таких сооружений регламентировались Строительными нормами и правилами (например, СНиП II-53-73 «Плотины из грунтовых материалов» — уже не действует).

    Глина служит гидроизолятором, потому что состоит из мелких частиц (размером менее 0,002 мм), имеющих форму хлопьев, как рыбья чешуя или чечевица. Поры между частицами глины тоже малы, их размер составляет около 0,005 мм.


    Глина

    При увлажнении глиняные частички набухают и перекрывают доступ воде, точнее, вода через глину проходит, но очень медленно. И если у неё есть другой путь, то вода выберет его вместо крайне неспешного просачивания через глину.

    Как работает правильный глиняный замок

    Особенности строения глины (мелкие плоские частицы-хлопья) и определяют функционирование глиняного замка. СанПиН 2.1.4.1175-02 «Гигиенические требования к качеству воды нецентрализованного водоснабжения. Санитарная охрана источников» (взамен СанПиН 2.1.4.544-96) рекомендует его устройство при строительстве колодцев. В частности, пункт 3.3.4 этого документа гласит: «По периметру оголовка колодца должен быть сделан замок из хорошо промятой и тщательно уплотненной глины или жирного суглинка глубиной 2 метра и шириной 1 метр».


    Устройство колодца и глиняного замка. Фото с сайта kolodec.ru

    Если планируете устройство глиняного замка, обратите внимание на эти рекомендации — глубину и ширину. А самое главное, на то, что использовать нужно именно глину или жирный суглинок, то есть породы, содержащие в своём составе более половины частиц глины или не менее 40% (жирный суглинок). А не просто суглинок или даже супесь, где глиняных частиц не более 10%.

    Глина для замка должна быть хорошо промята — только тогда она станет водоупорной. Фото с сайта iz-kirpicha.su

    Также важно, чтобы глина была хорошо промята, а затем ещё и тщательно уплотнена. Когда глину мнут, плоские её частички занимают параллельное друг другу положение: «чечевички» плотно вкладываются одна в другую. При этом поры грунта уменьшаются, и глина перестаёт пропускать воду — становится глиняным замком.

    Зачем нужен глиняный замок колодцу и нужен ли вообще

    Зачем глиняный замок колодцу? Чтобы не допустить стекания воды по наружной стенке, просачивания её через швы, и, в конце концов, попадания не прошедшей очистку влаги в колодец.

    Как было сказано выше, гидроизоляция из глины будет работать, только если глина правильно подготовлена и уложена. Поэтому просто некая глиняная смесь, засыпанная и даже утрамбованная при укладке ногами или ручным инструментом, гидроизолирущего эффекта не даст. Зато будет прекрасно подвергаться морозному пучению — увеличению объёма грунта при замерзании в его порах воды. Это особенно характерно для глинистых грунтов.


    Как вредит «неправильный» глиняный замок. Фото с сайта kolodec.ru

    Зимой глина вокруг колец расширяется. А так как расширяться в горизонтальном направлении она не может, то делает это в вертикальном — вдоль ствола шахты, при этом отрывает верхние кольца. Под пластом глины образуются полости: грунт вокруг колец продолжает несколько лет усаживаться, а замок имеет другую плотность и структуру. В образовавшиеся каверны попадает вода и всякий мусор, в том числе и трупики погибших мелких животных.

    Неправильно устроенный глиняный замок не препятствует попаданию неочищенной поверхностной воды в колодец, а ещё больше усугубляет этот процесс. Поэтому, если вы не уверены в том, что гидроизолирущий слой глины будет уложен правильно, лучше не создавать себе лишние проблемы.

    Дренаж и отмостка

    Чтобы отвести воду непосредственно от стенок колодца, помимо устройства широкого навеса над колодцем, нужно выполнить мягкую отмостку, а при необходимости (если колодец находится в ложбине рельефа) и водоотводящий дренаж.


    Правильно устроенный колодец не создаст проблем с его использованием

    Тогда ваш источник воды будет питаться только грунтовыми водами, и вы сможете избежать проблем с регулярным ремонтом колодца: осаживанием оторвавшихся после зимы колец, попытками удержать их от регулярных сезонных подвижек с помощью металлических пластин и болтов и прочими неприятностями.

    7dach.ru

    видео-инструкция как сделать своими руками, особенности устройства, из бетонных колец, фото


    Глиняный замок используют по периметру колодца для того, чтобы защитить источник питьевой воды от попадания в него верховодки, а также другой грязной воды сквозь стенки колодезной шахты.

    Если глубина сооружения достаточна, устанавливать его не обязательно, однако для неглубоких конструкций он играет существенную роль, без которой не обойтись.

    На фото – изготовление глиняного замка

    Общие сведения

    Устройство глиняного замка колодца процесс достаточно трудоемкий и для него необходимо приготовить значительное количество материала. По окончании работ необходимо очистить колодец от возможного загрязнения, чтобы не переживать за качество воды.

    Инструкция по созданию глиняного замка обычно состоит из3-х этапов, хотя в нее можно вносить коррективы:

    1. По периметру шахты колодца делают траншею размерами: ширина – 500-600 мм, глубина 1500-1800 мм.
    2. В нее засыпают глину, которую необходимо периодически утрамбовывать.
    3. Поверх замка делают небольшую отмостку с наклоном в сторону от колодца, ее высота 150-200 мм.

    Ниже рассмотрим,как сделать глиняный замок вокруг колодца более подробно.

    Схема расположения замка и отмостки

    Технология

    1. Для глиняного замка необходимо брать материал естественной влажности. Когда он достается из земли для последующего хранения, его следует замочить водой и накрыть сверху.

    Подготавливаем глину

    Проверить кондицию глины можно попробовав из нее что-либо слепить, материал не должен рассыпаться и проскальзывать между пальцев. Может быть, придется к нему добавить 10-20% извести, чтобы нейтрализовать повышенное содержание в нем песка.

    Совет: сомните кусок глины и посмотрите, держит ли он форму, не растекается между пальцев и не рассыпается на части, чтобы понять, готов ли материал к применению.

    Проверяем материал на пластичность

    1. Лучший результат будет при тщательной трамбовке глины в опалубке. Для этого берут деревянные щиты и устанавливают так, чтобы толщина замка была 150-200 мм. Когда котлован неширокий, а материала достаточно, опалубкой обычно служат его стенки. Трамбовать глину необходимо слоями высотой по 200-300 мм.
    2. Разместите снаружи замка геотекстильное полотно, которое предотвратит размывание сооружения грунтовыми водами.

    Совет: когда котлован неширокий, можно опалубку не ставить.

    1. Глиняный замок изготавливают подобно отмостке для дома. Его ширина — от 1 м, он и не обязательно может быть глубоким, от 0,5 м. Хотя лучше, чтобы размеры были побольше.
      Если из колодезного источника идет в частный дом водопроводная труба, ее также следует изолировать замком, не зависимо от глубины ее укладки. Можно глину сверху накрыть геотекстилем, положив на него сверху булыжник или тротуарную плитку.

    Совет: защитите глиняную отмостку сверху геотекстилем или замостите ее.

    Из вышесказанного стало понятным, что глина — материал традиционный и перспективный в плане гидроизоляции различных сооружений, в частности шахты колодца от грунтовой влаги. Цена ее дешевая, так как ее буквально можно встретить под ногами, а работа с ней не требует особой квалификации, навыков и сложного инструмента, хотя и трудоемкая.

    Можно ли заменить глину

    На рынке сегодня можно встретить достаточно компаний, предлагающих заменить глину смесью песка с гравием или просто песком. При этом следует понимать, что они упрощают работу себе, ноне потребителю.

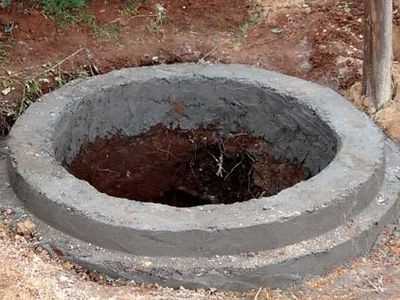

    Готовый глиняный замок

    Если логически взглянуть на проблему, тогда можно понять, нужен ли такой замок или нет. Дело в том, что песок не предназначен для задерживания воды, а лишь пропускает ее через себя, работая по принципу фильтра. После него жидкость достигает стенки бетонных колец и сквозь возможные трещины устремляется в шахту колодца. (См. также статью Фильтрующий колодец: особенности.)

    Совет: по периметру источника лучше делать глиняный замок — колодец от этого только выиграет.

    Глина – материал, который непроницаем для воды, хотя и может промокать поверхностно. Из-за этого зимой при сильных морозах иногда можно наблюдать небольшую подвижку колец колодца.

    Материал при этом не позволяет проникнуть поверхностным водам и увлажнить грунт, поэтому, несмотря на разнообразие смесей для замков, они заменить глину не в состоянии.

    Защита колодезных колец от смещения

    Для недопущения смещения шахты колодца из бетонных колец, изготовьте дополнительное крепление, используя нержавеющие пластины с анкерными болтами. Также хорошо себя зарекомендовали пластичные нетканые материалы, которые не гниют.

    Начинать их укладку следует с поверхности земли, а заканчивать на 200 мм ниже второго шва. Тем самым вы получите дополнительную защиту от попадания верховодки, и не допустите просыпания глины из-за не герметичности швов.

    Совет: чтобы уменьшить коэффициент сцепления глины и колец, используйте нетканые пластичные материалы, не подверженные гниению.

    Как правильно трамбовать глину

    Работу следует проводить за несколько заходов, после укладывания 150-200 мм глины. Иногда именно из-за некачественного уплотнения, часто приходилось переделывать все заново. Готовая глина для замка должна иметь влажность 15-30 % о чем забывать не следует.

    Совет: используйте для достижения лучшего эффекта трамбовки с маленькой площадью подошвы, но значительного веса.

    Теперь нужно запомнить, когда делать глиняный замок. Его не устанавливают сразу после изготовления колодца, нужно дать почве по периметру отстояться и осесть.

    Трамбовка глины

    В противном случае трещины в земле сделают замок бесполезным. Выполнить работу вы можете своими руками самостоятельно или с помощником, а можно обратиться за помощью к профессионалам.

    Вывод

    Глиняный замок на колодец защищает источник питьевой воды от попадания в него верховодки,тем самым сохраняя качество жидкости. Заменять глину другими материалами не нужно, так как они уступают ей по всем характеристикам. В представленном видео в этой статье вы найдете дополнительную информацию по данной теме.




    kolodec.guru
