Коронки алмазные – Алмазные коронки, Cвёрла — Классификация, Сферы применения

Содержание

Алмазные коронки, Cвёрла — Классификация, Сферы применения

Алмазные сверла – режущий инструмент для ручного инструмента или стационарных сверлильных установок. Представляют собой полые цилиндры с нанесенными на режущие поверхности алмазами, поэтому носят еще одно название – алмазные коронки.

Широкий параметр диаметров (12-600мм) и возможная глубина резки (до 4 м) позволяют использовать их в очень многих сферах: от прокладки коммуникаций при строительстве или получения отверстий в твердых материалах, до бурения шурфов и тоннелей в горнодобывающей промышленности. При необходимости коронки удлиняются на необходимое расстояние специальными трубами любого размера.

Алмазное сверление – самый эффективный современный метод, применяемый для работы с камнем, кирпичом, бетоном, керамогранитом и другими высокопрочными материалами. Достоинства использования алмазных коронок:

  • возможность проведения работ с высокой производительностью и скоростью;
  • отверстия, полученные при использовании алмазного инструмента, имеют абсолютно ровную внутреннюю поверхность и идеальные размеры, что исключает дополнительную обработку;
  • работа по сверлению может выполняться в тесных помещениях или труднодоступных местах, вплотную к поверхности стен, потолков или пола или под углом к обрабатываемому материалу;
  • низкий уровень вибрации, отсутствие пыли;
  • при строительных работах несущие конструкции здания не получают повреждений, не образуются сколы и трещины.

Экономически алмазные сверла выгоднее тврердосплавных как по производительности и эффективности работ, так и по скорости их выполнения и возможности ремонта оснастки – алмазные сегменты поддаются ремонту. Различается такой инструмент по способам работы приводных механизмов, методам использования, длине цилиндра, методу соединения с приводом, типу сегментов и другим характеристикам.

Конструкция алмазных коронок

Матрица


Основная часть, контактирующая с обрабатываемым материалом и выполняющим задачу по его истиранию (а не резке). На зубчатом профиле закрепляются алмазы двух типов: объемные и подрезные. Основная функция по снятию слоев поверхности выполняется объемными кристаллами, характеристики и закрепляющий состав которых подбираются в зависимости от твердости рабочего материала. Подрезные алмазы распределяются на наружной и внутренней частях сегментов и выполняют задачу по защите от износа оснастки.

Основная часть, контактирующая с обрабатываемым материалом и выполняющим задачу по его истиранию (а не резке). На зубчатом профиле закрепляются алмазы двух типов: объемные и подрезные. Основная функция по снятию слоев поверхности выполняется объемными кристаллами, характеристики и закрепляющий состав которых подбираются в зависимости от твердости рабочего материала. Подрезные алмазы распределяются на наружной и внутренней частях сегментов и выполняют задачу по защите от износа оснастки.

Корпус

Корпус коронки изготавливается из высокопрочной стали (предлагаются так же стеклопластиковые корпуса, однако их можно использовать с ограниченным перечнем материалов), и обязательно проходят проверку на бой и балансировку.

Хвостовик

Выбор типа хвостовика зависит от вида обрабатываемого материала и используемого инструмента. У хвостовиков, предназначенных для различного оборудования, есть определенные особенности.

Тип хвостовиков SDS-plus подходит для применения в бытовом ручном электроинструменте. С их помощью высверливаются отверстия и каналы для систем водопровода, интернета, прокладки различных труб в стенах зданий, места для подрозетников и т.д.

Для отверстий большого диаметра, высверливаемых техникой большой мощности, предназначены хвостовики, маркируемые обозначением SDS-max.

Для обработки керамогранита, плитки, других прочных, но хрупких материалов, используются безударные хвостовики BSP, позволяющие создавать ровные отверстия различной глубины и диаметра.

Тип бурения

Как и другой алмазный инструмент для резки сверла могут использоваться при сухом или мокром типе бурения.

Мокрый метод работы подразумевает охлаждение инструмента водой или специальной жидкостью, препятствующей перегреву бура и убирающей мелкие фракции обрабатываемой поверхности. Кроме того, при выполнении работ, особенно с высокоармированными материалами алмазные сегменты нагреваются и выпадают, что приводит к быстрому износу оборудования. Мокрое бурение так же более производительно и сокращает время выполнения работ, поэтому предпочтительнее при промышленном использовании.

Сухое бурение предпочтительнее при удаленности от источников воды, работе с некоторыми видами материалов, невозможности использования оборудования, обеспечивающего подачу жидкости и тогда, когда место реза должно оставаться чистым.

Разница между алмазными сверлами, предназначенными для разного типа бурения, заключается по способу напайки алмазных элементов: припоем соединяются элементы для мокрого сверления, алмазы в коронках, используемых для сверления сухого, соединяются с основой сваркой. Еще одно различие – расстояние между сегментами, в «сухих» сверлах оно больше, что позволяет шламу не застревать между элементами режущей кромки.

Коронки, предназначенные для эксплуатации с водяным охлаждением, не могут использоваться для сухой работы – они моментально выходят из строя.

Различия режущих кромок

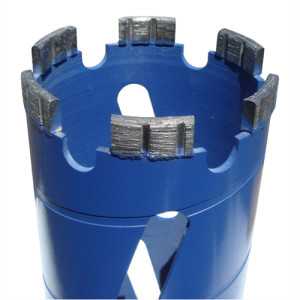

Режущая кромка может состоять либо из отдельных сегментов, либо представлять собой кольцевое, сплошное напыление алмазных элементов (предназначаются такие изделия для работы с черепицей, плиткой, керамикой, другими хрупкими материалами). Количество сегментов на головке зависит от ее диаметра: у 65-мм изделий – 32 алмазных сегмента, а у коронок в 4,5мм – 5.

Типы сегментов зависят от материала, с которым будет работать сверло, и присоединяются к основанию либо лазерной пайкой, либо серебросодержащим припоем. Первые могут использоваться как для сухой, так и для мокрой работы, вторые не предназначены для сухого сверления.

Алмазные элементы могут располагаться как по краю кромки, так и наполнять ее в толщину и освобождать новые слои по мере истирания. Подобная технология используется в сверлах, предназначенных для работы с прочными покрытиями, керамогранитом, натуральным камнем, стеклом. Инструмент, используемый для резки железобетона, содержит сегменты, составленные в определенном порядке.

Матрицы различаются и по твердости, определяемой видом связки, от которой зависит скорость стирания рабочей поверхности. Алмазы закрепляются на рабочей поверхности несколькими способами. В первом случае используется электролит, в который помещается рабочая поверхность. Таким способом изготавливаются инструменты для бытовых нужд. Второй метод изготовления подходит для коронок, работающих с железобетоном и иными высокопрочными материалами. Крупные и мелкие алмазы перемешиваются со связкой, в состав которой в необходимо пропорции входит молибден, хром, кобальт или бронза. Затем смесь под высоким давлением прессуется и соединяется с матрицей одним из вышеописанных способов.

Состав связуещего определят твердость сверла. Мягкие коронки применяются при работе с прочными материалами – быстрое истирание алмазов предотвращает засорение кромки, из-за которого сверление происходит намного хуже. Твердые матрицы предназначаются для крошащихся абразивных материалов. При этом процесс проходит медленнее, но и коронка дольше остается работоспособной. Таким инструментом обрабатывают кирпич, известняк, пенобетон. Выпускаются коронки и с универсальной связкой, показатели таких матриц средние.

Сегменты с мягкой матрицей маркируются литерой «М», для работы с железобетоном используется связка со средней жесткостью, маркировка которой – литера «С», твердые матрицы (с маркировкой литерой «Т») используются для высокомарочного бетона и предназначены для эксплуатации на сниженных оборотах. Кроме того, существуют коронки «КС», относящиеся к «мягким», и имеющие специальные полости для воздушного охлаждения.

Следующее различие, которое необходимо учитывать при выборе алмазных коронок – форма рабочей части, которая может быть:

  • цилиндрической – рез проходит только по краям сверла, что позволяет коронке контактировать с обрабатываемой поверхностью на небольшой площади, такой способ сверления лучше всего подходит для создания отверстий с большим диаметром;

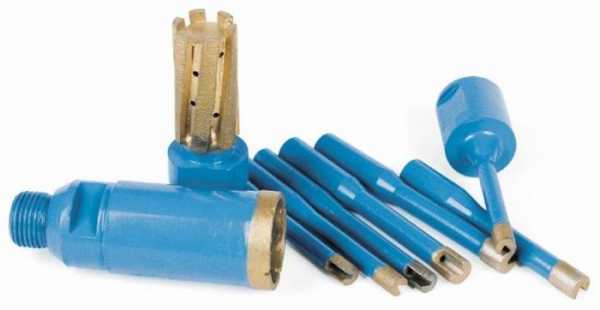

  • конусной – внешне похожи на обычные стальные сверла, предназначаются для работы с камнем на небольшой глубине;
  • перьевыми – используются для глубокого сверления натурального камня на большую глубину и выполняются в виде клиновидной пластинки, впаянной в основание коронки.

Разновидности по точности резки

По точности реза весь инструмент можно разделить на две группы. Коронки средней точности предназначаются для сверления кирпичных и бетонных полов, стен и потолков, но не подходят для работы с железобетоном.

Изделия, маркируемые литерами БС либо КС, используются для относительно тонких материалов, поверхностей с облицовкой, а так же для конструкций с металлических армированием.

Тип крепления

Подбирая алмазную коронку для конкретного электроинструмента, следует обязательно обратить внимание на тип ее крепления, который может быть цилиндрическим, торцевым, круглым, квадратным и т.д. Несовпадение установки с крепежной частью не даст возможности работать с таким сверлом.

Размеры


Выбор диаметра коронки зависит от толщины отверстия, которое необходимо получить. Так для отверстия в 65 мм, которое обычно используется для установки подрозетников, требуется подбирать сверло с толщиной на 2-3 мм больше – такая разница требуется для заполнения раствором, который будет удерживать изделие в стене. То же самое относится и к другим работам.

При этом следует учитывать мощность и тип сверлильной машины, ее совместимость с коронкой. Коронки диаметра 25 мм отлично подходят для устройств, чья мощность не более 1 кВт. В то же время более мощные машины используют сверла большего диаметра. Внешний диаметр коронок разделяется на малый – включительно до 1,2см, средний – 3,5-8,2см, крупный – 15-40см и особо крупный – 40-120см. Необходимо проследить за совпадением стандарта крепления коронок, которые различаются на резьбовые, SDS и BSP.

Производители алмазных коронок

На отечественном рынке предлагается алмазный инструмент для сверления, как зарубежных, давно получивших популярность, производителей, так и российских компаний, которые тесно сотрудничают с конечными потребителями и способны выпускать инструмент мирового качества.

Примерный ассортимент алмазных коронок различных производителей можно увидеть на таблице:

В случае правильного выбора алмазной коронки, она обеспечит высокую производительность и длительный срок эксплуатации. При этом следует, прежде всего, учитывать материал, для работы с которым предназначено сверло, возможности используемого инструмента и возможность многократного восстановления рабочей поверхности – благодаря тому, что отработавшие ресурс сегменты могут восстанавливаться, достигается значительная экономия.

instrumer.ru

Алмазные коронки по бетону: тонкости выбора и восстановление — напайка алмазных сегментов. Статьи компании «Инструмент

Алмазные технологии в строительстве — сверление и резка бетона

 Строительство в XXI веке предполагает создание конструкций высокой прочности, которые рассчитаны на использование в течения десятилетий. По этой причине во время возведения стен используется монолитный бетон, который без проблем выдерживает высокие нагрузки, а о его прочности не стоит даже сомневаться. Но в связи с этим возникает другая проблема – в подобном материале достаточно сложно сделать отверстие для коммуникаций. Существует несколько вариантов решения подобной задачи, но наиболее эффективное и экономичное – бурение бетона алмазными коронками.

Для алмазного бурения бетона так же понадобятся:





Алмазные коронки: Разновидности и особенности выбора

Подобный расходный инструмент используется достаточно широко, поэтому и разновидностей достаточно большое количество. Именно от типа алмазной коронки зависят ее эксплуатационные характеристики.

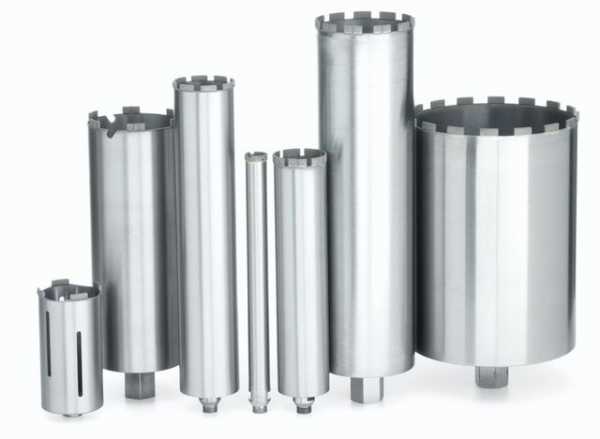

По диаметру алмазной коронки





  • Малогабаритная коронка имеет диаметр от 4 до 12 мм. Используются во время разработки мелких отверстий под дюбель при сверлении керамической плитки и кафеля. Это довольно тонкий инструмент, который используют в специализированных условиях.
  • Средняя коронка имеет диаметр от 35 до 82 мм. Подобную алмазную коронку по бетону используют во время бурения отверстий бетонной стены, для прокладки проводки, мелких труб, сверления подрозетников и т.д.
  • Крупные насадки имеют диаметр от 100 до 200 мм. Используются подобные алмазные коронки по бетону для обработки капитальных ж/б конструкций, к примеру, во время ввода высоковольтных кабелей, канализации и т.д.
  • Сверхкрупные насадки имеют диаметр от 200 до 600 мм. Применяют чаще всего в промышленных целях или во время разработки мощных объектов инфраструктуры.

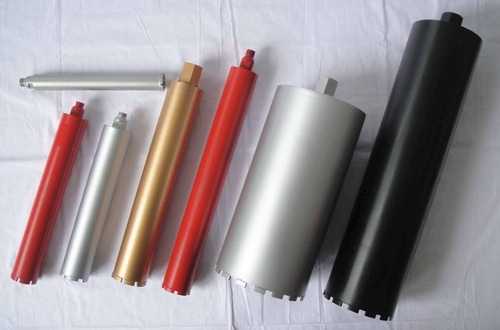

По длине алмазной коронки



Алмазные коронки по бетону и железобетону имеют еще один немаловажный показатель – длина. Средние коронки имеют длину от 400 до 500 мм. Во время прокладки кабеля в бетонных стенах используют более короткие насадки – от 150 до 300 мм. А для специализированных работ используются образцы с длиной от 550 мм, где корпус коронки достигает длины 2 000 мм.



По способу бурения



Важным моментом является способ бурения и тип оснастки. Этот показатель больше относится непосредственно к самой установке, но и коронок также касается. Различают два основных типа коронок: для сухого и мокрого бурения.

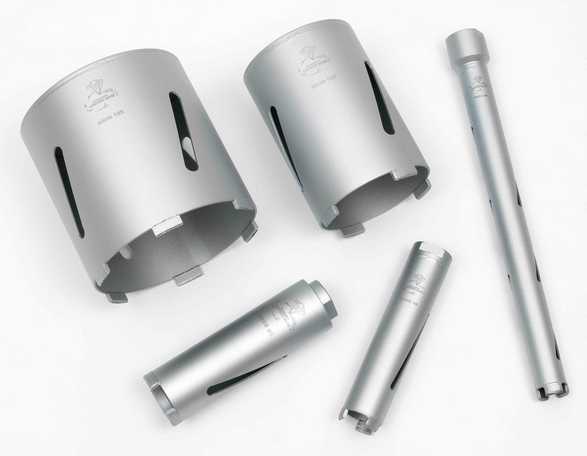

  • Коронка для сухого бурения – это алмазный инструмент, который не нуждается в дополнительном охлаждении. Работу обеспечивает лазерная пайка алмазных сегментов и воздушный поток.
  • Коронка для системы мокрого бурения охлаждается за счет подачи воды. Они более выносливые и активно используются при бурении бетонных стен и перекрытий.



По типу крепления 1/2 дюйма и 1 1/4 дюйма



Прежде чем купить алмазную коронку для бурения бетона, необходимо правильно выбрать тип крепления. Различают несколько типов крепления: торцевое, цилиндрическое, круглое, квадратное и т.д. Но подбор правильного крепления крайне важен, т.к. в случае несоответствия крепежной части и самой установки, вам не получится создать отверстие при помощи алмазной коронки, основные виды крепления это 1/2 дюйма и 1 1/4 дюйма. Проблему можно будет решить только при покупке специального переходника, что повлечет за собой затраты времени и финансовых средств.



Как правильно выбрать размер коронки с алмазным секгментом?



Выбор коронки для алмазного бурения базируется на предварительном определении твердости бетона (армированный или неармированный), способа бурения (сухой или мокрый), диаметров отверстия, исходя из толщины кабеля, трубы, подразетника и других элементов под которые создается отверстие. К примеру, если необходимо создать отверстие для комплекта розетки (выключателя) – подразетник 65 мм, тогда алмазная коронка по бетону для розеток должна на 2-3 мм быть больше — 68 мм или 72 мм. Это необходимо для того, чтобы гипсовый раствор смог хорошо укрепить основу в стене.



Немаловажными являются такие факторы, как тип сверлильной машины, мощность и совместимость с инструментом. На сверлильных устройства мощностью 1 кВт идеально бурят коронки диаметром до 25 мм. Вместе с этим желательно избегать применения переходников, т.к. установка невысокой мощности может выйти из строя в случая применения коронок большего размера. При этом, работая в помещении, желательно использовать установки и алмазные коронки для мокрой резки, что позволит создать более качественное отверстие с минимальным количеством пыли.



Почему мокрое алмазное бурение эффективней сухого?



Ранее было отмечено, что при алмазной резке используют два метода – мокрое и сухое бурение. Разница между этими  видами довольно проста – при мокрой коронка для бурения омывается водой для охлаждения. При сухой подобное охлаждение отсутствует, что снижает ресурс расходного материала и снижает время беспрерывной работы, но потребуется пылесос для отведения шлама. Казалось бы, что разница совсем несущественна, но на практике она достаточно велика.



Преимущества мокрой алмазной резки



  • повышается уровень качества выполняемых работ при условиях работы с высокой точностью;
  • повышается ресурсоемкостью инструмента реза за счет стабильного охлаждения;
  • снижается уровень запыленности, т.к. водяная струя поглощает частицы пыли;
  • возможность подбора алмазной коронки для бурения бетона и кирпича на глубину 200 см;
  • беспрерывный рабочий цикл, что снижает время проведения задачи;
  • минимальный шум и вибраций режущего инструмента, т.к. вода убирает все осколки, которые могли бы способствовать этому;
  • экономичность за счет меньшего истирания алмазных сегментов и непрерывности технологического процесса.



Как видите, алмазные коронки для бурения имеют намного больше преимуществ перед своим аналогом. Справедливости ради, нужно отметить положительные стороны сухой алмазной резки:



  • возможность работать в одиночку;
  • возможность работать с переносным инструментом далеко от источника воды.



Недостатки сухой алмазной резки



  • несколько ниже скорость и качество работ, чем при мокрой резке;
  • рабочее место и ближайшие помещения могут быть запылены, либо потребуется пылесос;
  • в связи с нагревом алмазного сегмента необходимо часто делать паузы в работе;
  • возможность резки до 150 мм в кирпиче и до 120 мм в бетоне;
  • нет возможности оперативно удалить пыль из-под инструмента, что повышает шум и вибрации.



Подобным образом, становится очевидно, что мокрая резка является преимущественным методом, хотя использование связано с дополнительными усилиями по организации работ. Хотя если речь идет о достаточно большем объеме работ, тогда дополнительные усилия не так обременительны в сравнении с временными издержками сухого метода резки.



Справедливости ради стоит отметить, что коронки для алмазной резки как при сухом, так и при мокром методе бурения теряют свой ресурс (сегмент стирается), что является их общим неизбежным недостатком. В этом случае на помощь приходить восстановление алмазных сегментов – это значительно экономит денежные средства пользователя.



Восстанови алмазную коронку — получи выгоду 40%

Восстановление алмазных коронок – экономный и быстрый способ «воскрешения» инструмента



Заказать расчет

tool-24.ru

Алмазные коронки для сверления

Сверление специальной алмазной коронкой

Одно из самых эффективных решений при сверлении отверстий большого диаметра в твердых материалах, таких, как железобетон, кирпич, натуральный камень т.д., — применение специальных алмазных коронок. В отличие от обычного сверла, которое работает по всей плоскости материала, здесь задействована только тонкая режущая кромка, за счет этого значительно снижается трение, шум, уменьшается пылеобразование и увеличивается производительность, а отверстия получаются идеально ровными.

Первое время такой метод применяли исключительно в горнодобывающей промышленности при бурении шурфов, прокладке тоннелей в горных массивах. Коронки для глубинного сверления удлиняли трубами практически любого размера. Аналогичная технология применяется и при строительных работах.

Кстати, на стройплощадке алмазные коронки появились сравнительно недавно. Основное назначение алмазных коронок при ремонтно-отделочных работах — прокладка газовых, сантехнических коммуникаций, линий энергоснабжения, вырезание подрозетников.

Алмазные коронки для сверления

Алмазные коронки для сверления

Современная алмазная коронка по внешнему виду мало отличается от своей предшественницы — стальной: все тот же цилиндр с соединительным элементом (хвостовиком) для крепления к сверлильному оборудованию и собственно режущая кромка, состоящая из напаянных алмазных сегментов.

В некоторых типах коронок для более «деликатных» работ (керамика, плитка, черепица) используется сплошное — кольцевое — напыление. Если сравнивать твердосплавные коронки и алмазные, то в цене выигрывают первые: они значительно дешевле своих «драгоценных» собратьев, но производительность вторых во многом даст фору металлическому «антиквариату».

Кроме того, экономия при работе алмазными коронками достигает 40-60% за счет более продолжительной эксплуатации, к тому же изработавшиеся сегменты можно заменить новыми, почти все производители оснастки осуществляют такой сервис в своих технических центрах. Это существенно снижает себестоимость, так как менять нужно только сегменты, корпус коронки останется прежним.

Алмазные коронки для сверления

При выборе оснастки стоит обратить внимание на тип хвостовика. Многие фирмы делают его универсальным или предлагают совместимые переходники. Использовать обычную дрель лучше, когда диаметр коронки не превышает 80 мм. В остальных случаях актуальнее специальное сверлильное оборудование, желательно той же фирмы, что и коронки. Дело в том, что почти вся оснастка тестируется на собственном оборудовании фирмы-производителя, и не всегда можно предугадать, как она поведет себя с техникой конкурентов.

В любом случае при окончательном решении ориентироваться надо на объем предполагаемой работы. Если планируется просверлить три-четыре небольших отверстия, подойдет и обычная коронка, но, если вам приходится заниматься строительством профессионально, стоит отдать предпочтение алмазной.





Производители алмазных коронок

AEG

Компанию основал в 1887 году немецкий промышленник Эмиль Ратгенау. Фирма выпускает коронки как для глубинного «промышленного» сверления, так и для вырезания подрозетников диаметром 68 и 82 мм. Благодаря различной форме хвостовиков коронки с адаптерами Fixtec совместимы с электроинструментами большинства производителей, что позволяет за считаные минуты менять оснастку без каких-либо дополнительных инструментов. Наиболее распространенная проблема при алмазном сверлении специальными машинами — возможная блокировка хвостовика в шпинделе инструмента. Извлечь хвостовик в таком случае даже при помощи гаечного ключа трудно. Метод быстрой замены коронок, запатентованный AEG, не только удобен в работе, но и упрощает процесс удаления пыли во время бурения. Адаптеры выпускаются двух видов: с системой пылеудаления и без нее. Все расходные материалы изготавливаются по технологии спекания. Многие коронки универсальны.

AEG DB 1500-2 XE. Сухое сверление

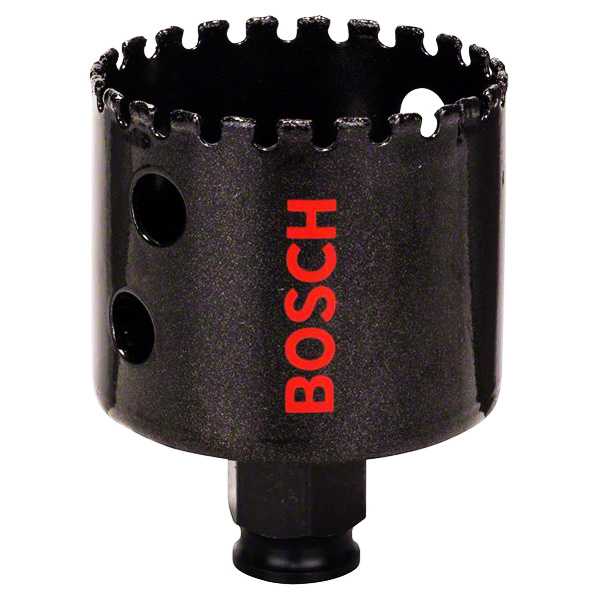

Bosch

В основе производства алмазных коронок Bosch лежат две технологии — спекание алмазных сегментов и гальваническое напыление. В новой серии Professional Plus режущая кромка в отличие от классической «плоской» имеет остроконечную форму. Подобное решение обеспечивает лучшее центрирование инструмента и высокую скорость засверливания. К преимуществам новых коронок относится и низкий уровень вибрации. В программе представлены коронки для мокрого сверления от 12 до 250 мм с хвостовиком R 1, 1/2, Т/4, UNC и SDS DI (от 10 до 102 мм ), а также алмазные коронки для «сухого» сверления с диаметрами от 32 до 157 мм с хвостовиком R 11/4 UNC и диаметрами 32-152 мм с хвостовиком SDS DI.

В числе принадлежностей для алмазного сверления удлинители (300 мм), различные крепежные системы, вспомогательные приспособления для точной установки при ручном сверлении, специальные переходники для подачи воды при мокром сверлении (дрель Bosch GDb 1600 WE). При сухом сверлении дрелью Bosch GDB 1600 DE/WE пользуются отсасывающей головкой для удаления пыли. «Подновить» старые сегменты можно с помощью точильных брусков. Для работ без присоединения к водопроводу предусмотрена емкость объемом 10 л, подающая воду под давлением.

Компания Bosch известна и своими мобильными комплексами для сверления алмазными коронками. Система крепится к стене дюбелями или вакуумным насосом. Не повредить «спрятанный» в стене электрический кабель поможет детектор — D-tect 100, который «видит» в стенах не только провода, металл и древесину, но и пластиковые трубы. Кстати, именно в этом его главное отличие от подобной продукции конкурентов.



Cedima

Эта компания — одна из ведущих на рынке по внедрению алмазных технологий в строительство. Свою продукцию она экспортирует в 52 страны мира. Сверлильные коронки диаметром от 12 до 1200 мм позволяют делать отверстия на глубину 5 м. Ассортимент сверлильных машин очень широк: от ручных для сухого сверления, до полностью независимых от источника питания сверлильных прицепов (BW-300). Специальный подбор сегментов, синтетических алмазов разных размеров и с разным расположением граней позволяет сверлить практически все известные строительные материалы. Собственная лаборатория, оснащенная самым современным оборудованием, проводит анализ рынка строительного материала и на его основании подбирает или специально разрабатывает алмазный инструмент конкретного назначения. Фирма имеет собственный полигон, где проходит испытание техники, прежде чем она попадет на рынок.



Hilti

Занимает лидирующее положение в разработке и производстве алмазных коронок. Основанная в 1941 году, к настоящему времени она насчитывает более 14000 сотрудников. В России Hilti известна уже 13 лет, за это время открыто 29 торгово-технических центров, в которых можно не только увидеть последние новинки и получить консультацию, но и опробовать инструмент в деле. Здесь же занимаются восстановлением отработавших ко р о нок. Заменяют сегменты при помощи лазерной сварки, известной своей надежностью и способностью выдерживать большие температурные нагрузки. Уникальный принцип высокоскоростного колебательного вращения коронки (TopSpin), разработанный специалистами компании, облегчает сверление любого материала, в том числе и бетона. Давление подается избирательно на отдельные части алмазного кольцевого сегмента, заставляя алмазы резать материал более эффективно, частота вращения при этом может достигать 8000 об/мин. Почти все коронки совместимы со сверлильным оборудованием других фирм. Собственные бурильные станки отличает компактность и высокая производительность при значительных объемах работ.

Hilti dd 200



Miyanaga

В то время когда большинство фирм стремятся перенести свои заводы в Китай или страны Азии, Miyanaga остается верна своей более чем девяностолетней традиции: разрабатывает, производит и тестирует алмазные коронки у себя на родине, в Японии. Вся сверлильная техника проходит жесткий контроль: на каждой коронке указаны серийный номер, дата, время выпуска и смена, которая в это время была задействована. Компания предлагает потребителю широкий выбор профессиональных режущих инструментов по бетону, мрамору, камню, кирпичу, стали и композитным материалам. В ассортименте ее продукции дельтовидные сверла, бурава с «карбидными» напайками, а также глубинные лезвия, в том числе с алмазными наконечниками. «Алмазный поток» Miyanaga состоит из коронок различного вида и назначения. Узкопрофильные модели предназначены только для неохлаждаемого сухого сверления армированного бетона. Универсальные пригодны как для обработки бетона, природного камня, так и для черепицы и керамики. Такие коронки не «замечают» ни гвоздей в древесине, ни арматуры в монолите. Непобедимость коронок во многом зависит от технологии производства. У Miyanaga напайка алмазных сегментов — исключительно ручной метод, «ювелирный », а такая технология применяется лишь для изготовления добротного профессионального инструмента. Алмазы для коронок поставляет известный мировой лидер по добыче и производству драгоценных камней — «Де Бирс». Множество ноу-хау, разработанных за время существования этой компании, дают ей неоспоримое превосходство над многими производителями алмазной оснастки. К тому же компания специализируется и на дополнительных приспособлениях для сверления.



Splitstone

Российская компания Splitstone вышла на рынок в 1997 году. При производстве алмазного инструмента здесь используются порошковые составляющие «Де Бирс». Крепят и восстанавливают сегменты путем электрической индукционной напайки — по щадящему температурному воздействию на искусственные алмазы это один из самых передовых методов. Компания тесно сотрудничает с потребителями — в отдельных случаях проводятся совместные испытания инструмента для определения его фактических эксплуатационных характеристики, соответственно, корректировки алмазного слоя.

Ассортимент алмазных коронок. Нажать для увеличения.

Алмазная история

Мечта всех алхимиков могла осуществиться еще в 1893 году, именно тогда французский химик Анри Муассан ставил опыты по выращиванию алмазов в лабораторных условиях. Как известно, химические формулы алмаза и графита практически совпадают. Чтобы превратить графит в «драгоценность», требуется «немного»: температура 800 градусов и высокое давление. Пытаясь повторить процесс образования алмазов в метеоритах, Муассан погружал расплавленное углеродсодержащее железо в холодную воду. Под воздействием резкого перепада температур возникало высокое внутреннее давление, которое и должно было превратить содержащийся в железе углерод в алмаз.

К сожалению, опыты великого химика оказались бесплодными, но проведенная им работа и собранный материал исследований нашли в дальнейшем огромное практическое применение. В конце 50-х — начале 60-х почти одновременно в нескольких странах мира были впервые синтезированы искусственные алмазы. По чистоте они были лучше натурального камня, имеющего различные естественные включения, и к тому же превосходили его по твердости. Но самым большим «плюсом» была несравнимо меньшая стоимость. В настоящее время компании, занимающиеся выращиванием искусственных алмазов, творят настоящие «чудеса» — неоднородная по своей структуре алмазная крошка забыта, а драгоценный для промышленности материал получают теперь любого размера, твердости и чистоты.



Как алмазы закрепляют на коронке?

Существует несколько методов крепления алмазов на рабочей поверхности коронки. Самый простой и относительно дешевый — с помощью электричества, — по технологии напоминает хромирование. Рабочую поверхность коронки помещают в электролит и пропускают через него ток. Весь процесс занимает примерно минут двадцать. Минус таких коронок — маленький ресурс. Таким образом изготавливают инструмент, предназначенный для несложных бытовых операций. Пригодится он и для работы с хрупким материалом, например, с керамикой.

Для изготовления настоящих «бойцовых» коронок, не боящихся ни бетона, ни «спрятанной» в нем арматуры, есть второй способ крепления — сегментный. Принцип его в следующем: алмазы крупные и мелкие смешивают с материалом-связкой, обычно это бронза, кобальт, хром или молибден. Смесь прессуют под большим давлением в сегменты, размер которых при изготовлении можно программировать. Толщина сегментов в строительных коронках от 3 до 15 мм. Следующий шаг — крепление к корпусу оснастки. Классические методы — лазерная сварка или ручная напайка.



Мокрое и сухое сверление

Мокрое сверление

С точки зрения условий работы алмазного инструмента наилучший способ сверления — мокрый, подразумевающий подачу воды. Она эффективно охлаждает инструмент и вымывает шлам, затрудняющий процесс. Но иногда приходится действовать в таких местах, где использование мокрого типа сверления невозможно. Например, в новостройках или в частном секторе, где свободный доступ к воде ограничен.

Мокрое сверление



Сухое сверление

В этом случае выручат алмазные коронки для «сухого» типа сверления или оригинальное решение японской компании Miyanaga, разработавшей удобные переносные резервуары для подачи воды. Таким образом, использование мокрого типа сверления стало возможно и с обычной дрелью: небольшую емкость с водой крепят сверху или снизу дрели (зависит от модификации).











Что бы еще почитать?

remstd.ru

Где применяют алмазные коронки

При монтаже различных систем и коммуникаций в домах часто приходится сталкиваться с тем, что необходимо сделать отверстие в стене для проведения через нее трубопроводов или проводов. Для этого необходимо ее просверлить, а затем расширить получившийся проем до необходимого диаметра. Это очень трудоемкий процесс, который требует от исполнителя значительных сил и времени. Поэтому в такой ситуации лучше всего использовать алмазные коронки.

Они представляют собой полые цилиндры определенного диаметра, на одном конце которых располагается штифт для крепления к дрели, а на другой стороне напаяны специальные алмазные сегменты. Режущие поверхности располагаются на определенном расстоянии друг от друга и являются частью, которая играет ведущую роль при дальнейшем сверлении.

Алмазные коронки могут справиться с проделыванием отверстий в стене в разы быстрее стандартных инструментов. При этом затраты физического труда и времени сводятся к минимуму, а полученные таким способом каналы идеально ровные и аккуратные.

Некоторые строители используют алмазные коронки по бетону не только для проведения коммуникаций через стены, но и для того, чтобы организовать посадочные места для дальнейшего монтажа розеток и выключателей. Для этого они сверлят стену на глубину, необходимую для установки деталей, не проходя ее насквозь. При этом получается аккуратное углубление. Для такой работы обычно приобретают специальные алмазные коронки, совпадающие по диаметру с устройством, которое предстоит монтировать. Обычно это стандартная насадка для розетки и для распределительной коробки.

Поскольку данному приспособлению приходится работать с абразивным материалом, оно часто затупляется, но его можно заточить таким же образом, как и сверла. Однако следует учитывать, что алмазные сегменты, напаянные на коронку, являются очень прочными и при этом весьма хрупкими. Они не предназначены для ударной работы и не переносят перегрева. Поэтому не следует стучать по коронке для извлечения остатков бетона или цемента. При заточке или интенсивной работе ее не стоит нагревать. Также существуют алмазные коронки, которые имеют функцию охлаждения. На них подается вода или эмульсия, что помогает защитить рабочие сегменты от перегрева в процессе работы. Однако такое приспособление может оказаться очень непрактичным и дорогим.

Практика применения данного типа устройств показала просто потрясающие результаты. Это не осталось незамеченным и послужило причиной развития данной области. Поэтому сегодня в магазинах строительных инструментов можно найти алмазные коронки по металлу, по бетону, по дереву и даже приспособления для работы с гранитом. Их стали часто применять даже на производстве, что позволило избежать использования сверлильного или фрезерного станка в некоторых операциях, предусмотренных технологическим процессом.

Таким образом, алмазные коронки обязательно входят в комплект инструментов современных строителей, поскольку они помогают не только ускорить процесс монтажа, но и значительно облегчают его.

fb.ru

Алмазные коронки для качественного сверления бетона

Разводка и монтаж коммуникаций нередко требуют отверстий в потолках, полу, стенах. Облегчить работы позволяют техники бурения с использованием алмазных коронок. Учитывая требования, предъявляемые к современному строительству, метод обеспечивает качество работы, снижение вибраций, защиту несущих конструкций.

Эффективность сверления

Максимальную эффективность можно получить при реализации указанных типов работ:

  • прокладка коммуникаций в железобетонных монолитах – сантехника (маскировка труб, соединительных узлов и пр.), стояки отопления, электрическая проводка (практикуется использование алмазных коронок для бетона для подрозетников), вытяжки, вентиляция (монтаж фреонных магистралей для сплит-систем и кондиционеров;
  • монтаж навесного оборудования, коробок – распаек, коробок под розетки, установка ящиков;
  • выработка отверстий  различного диаметра и глубины, в том числе при реализации фасадных работ. Алмазные коронки по бетону и железобетону универсальны;
  • сверление монолитных конструкций из железобетона для монтажа креплений и анкеров для лестничных конструкций.

Эффективность работ достигается с использованием мощного инструмента с электрическим или пневматическим приводом

Мокрое и сухое сверление алмазными коронками

С точки зрения профессионала наилучший метод работы – мокрый, то есть тот, в котором подразумевается подача воды. Жидкость эффективно охлаждает изделие и вымывает шлам. Но, мастеру может действовать на тех участках, где подача воды затруднительна, например, в частном секторе или в новостройках. Именно тогда рекомендовано использовать сверла сухого типа или оборудование с переносными резервуарами для жидкости. Сегодня мокрое сверление может быть реализовано с простой дрелью, — в зависимости от модификации емкость с водой крепят снизу или сверху дрели.

Преимущества корончатых буров

При условии грамотной эксплуатации и отсутствии систематического перегрева изделие прослужит несколько лет. На протяжении всего периода алмазная коронка сохраняет стабильно высокие рабочие характеристики, что обусловлено прочностью к истиранию. Однако, при выработке большого объема работ в тяжелоармированном бетоне ресурс неминуемо сокращается.

К остальным преимуществам можно отнести указанные характеристики:

  • выносливость. Высококачественное изделие не боится контакта с арматурой, несмотря на сокращение срока службы и может использоваться при работе с комбинированными материалами. При выборе необходимо проверить, чтобы коронка прошла производственный контроль качества;
  • удобство эксплуатации и универсальность. Расходники могут применяться на ручном, электрическом инструменте, на профессиональном оборудовании от китайских, немецких, американских производителей. Коронка успешно используется при бурении монолита, каменных стен, керамзитобетона, пенобетона;
  • высокая точность. Коронка алмазная по бетону для перфоратора и иного инструмента помогает избежать появления сколов и трещин, что влияет на общее качество работ. Бурение реализуется с отсутствием побочных вибрационных воздействий, тихо, полученное отверстие получается ровным и аккуратным.

Работа с алмазными коронками для сверления бетона

Фиксирующее сверло – это неотъемлемый элемент корончатого сверла. Именно оно помогает избежать неправильного хода инструмента

Мастер, приступая к плану работ, должен учитывать следующее:

  • если алмазный сегмент зафиксирован на стальном корпусе припоем, бурение реализуется с участием воды. Жидкость подается во время сверления и выступает в качестве охладителя. Если пренебречь этим правилом, припой ослабеет под действием высоких температур и может отлететь или вогнуться внутрь инструмента;
  • алмазные коронки по бетону со сваркой предназначены для сухого бурения. Однако в этом случае требуется точная фиксация стойки, иначе во время работы мастер получит перекос или сегменты расходника будут отламываться и деформироваться. Алмазные коронки для сухого сверления, потерявшее геометрическую форму, не подлежит восстановлению;
  • нельзя допускать чрезмерного давления, что приводит к нарушению целостности коронки, перегреванию и уменьшению срока эксплуатации.

Для производства крепких сверл, не боящихся твердого искусственного камня и спрятанной в нем арматуры, применяют сегментный способ крепления. Алмазы соединяют с материалом связкой – молибденом, хромом, бронзой, кобальтом. Смесь под давлением прессуется в сегменты определенного размера, толщиной 3-15 мм. Далее элемент крепится к корпусу оснастки перечисленными выше способами.

Ресурс

Срок эксплуатации изделий зависит от двух основных факторов:

  • правильный подбор расходника, в зависимости от типа используемого инструмента, марки бетона, наличия армирования, диаметра и глубины требуемого отверстия;
  • грамотное управление и работа инструментом при сверлении отверстий в бетоне алмазной коронкой.

Высоким ресурсом выработки отличаются твердосплавные коронки большого диаметра. Например, изделие диаметром 20 см, с хорошей насыщенностью алмазными сегментами может эксплуатироваться на 20 п. м. среднеармированного бетона. Перед работой целесообразно ознакомиться со схемой армирования. Если основа армирована стеклопластиком, срок службы увеличивается.

Выбор алмазных коронок по бетону, практика

Современные корончатые сверла по внешним характеристикам не отличаются от своих предшественниц – стальных аналогов. Это цилиндр, оснащенный хвостовиком для фиксации изделия на оборудовании и режущая кромка с напаянными сегментами.

При бурении бетона требуется соблюдать технику безопасности. Мастер должен быть облачен в костюм и средства индивидуальной защиты

Если алмазные коронки по бетону купить, можно получить значительную экономию при работе – 40-60%, что обусловлено длительной эксплуатацией. Сегменты, выработавшие свой ресурс могут быть замещены новыми, — практически любой производитель практикует обслуживание по восстановлению алмазных коронок для сверления бетона в своих сервисных центрах. Это сокращает себестоимость изделия, так как корпус корончатого сверла остается прежним.

При выборе внимания заслуживает тип хвостовика, отталкиваться следует от типа инструмента, который есть в наличии. С дрелью удобно работать, когда диаметр сверления не превышает 80 мм.

Алмазные коронки по железобетону для перфоратора оснащены СДС или цилиндрическим хвостовиком, для дрели – цилиндрическим или многогранным. Алмазная коронка по бетону для розеток может принадлежать к тому или другому типу. Многие производители предлагают универсальный тип хвостовика или совместимые с любым инструментом переходники. Однако, на практике лучше использовать корончатое сверло с инструментом от одного производителя, так как не всегда можно предусмотреть, как оно поведет себя с техникой конкурентов.

Алмазные коронки для сверления бетона, цены и бренды

Купить алмазную коронку по бетону для розеток или иных видов работ несложно, труднее выбрать высококачественное изделие.

Среди производителей внимания заслуживают следующие:

  • AEG. Коронки с адаптерами совместимы с инструментом большинства производителей, что удобно. Мастер может поменять оснастку без использования дополнительных инструментов. Основная трудность, с которой можно столкнуться при работе – блокировка хвостовика в шпинделе, — его трудно извлечь даже гаечным ключом. Компания внедрила метод быстрой замены коронок, который не только упрощает работу, но и избавляет от пыли во время бурения. На алмазные коронки по бетону 68 мм цена составит 900 р;
  • BOSCH. Серия профессиональных коронок обеспечивает высокоскоростное бурение с низким уровнем шума и отличное центрирование. В продаже доступны сверла для сухого и мокрого сверления. Среди дополнительных принадлежностей есть различные крепежные системы, удлинители, переходники для подачи воды и пр. На алмазную коронку по бетону 68 мм цена составит не менее 1530 р;
  • CEDIMA. Коронки позволяют вырабатывать отверстия диаметром 12-1200 мм глубиной до 5 м. Изделия эксплуатируются на любом типе оборудования и эффективны при работе с любым бетоном. Можно алмазные коронки для сверления бетона купить по стоимости 2.3 т.р;
  • HILTI. Расходники от признанного лидера выдерживают высокие температурные нагрузки и надежны в эксплуатации. Алмазы работают максимально эффективно, частота оборотов достигает 8 тыс. Практически все сверла совместимы с другим оборудованием. На алмазные коронки по бетону цена составит 2.1 т.р;
  • SPLITSTONE, «Ниборит». Это российские производители, использующий один из самых передовых методов изготовления сверл. Качественные характеристики изделий не уступают перечисленным аналогам. На алмазную коронку по бетону для розеток цена составит 2.0 т.р.

Коронки диаметром 68 мм принято считать универсальными, — именно под такой размер выпускается большинство выключателей и розеток

В табличных данных представлены характеристики корончатых сверл от указанных производителей:

Производитель Серия Длина, ммДиаметр, ммТип сверленияТип хвостовикаМатериал обработки
AEGdynAC DCU 68/8260-9068-82СухоеfixtecЛегкий бетон
BOSCHProfPlus300-40012-47МокроеR ½Бетон, сильно армированный бетон
45052-250Unc, R ¼
35010-102Sds – dI
330-40035-157CухоеUnc, R1 ¼Легкий бетон
35-152Sds — dI
CEDIMACIB — 1645025-400МокроеUnc, R ¼Бетон средней плотности с наполнителями и арматурой
CIB — 3025-600Тяжелоармированный бетон с твердыми наполнителями
CIB — 1830012-41СухоеR ½Среднеармированный бетон средней твердости
HILTIDD-B-P2430 50052-400МокроеS/U/L/RБетоны с низкой абразивной устойчивостью
DD-B-P4200 320 4308-250
DD-B-P6320 430 50025-500Бетон с арматурой и высокой абразивной устойчивостью
SPLITSTONE6968, 82СухоеМ14Бетоны, в том числе армированные, блок бетонный – простой и армированный
30020-57МокроеR ½
400-50064-450R 1 ¼

На самостоятельное сверление бетона алмазными коронками цена складывается, исходя из стоимости расходников. Если требуется профессиональная выработка отверстий в бетоне алмазной коронкой, цена составит от 2.5 т.р.

Сверление бетона алмазными коронками Hilti показано в видео:



Книги по теме:

obetone.com

Типы алмазных коронок



Алмазные коронки представляют собой полый цилиндр, с одной стороны хвостовик, а с другой стороны – режущая часть, которая представляет собой сегменты, состоящие из порошковой металлической связки и технических алмазов, спекающихся между собой. Качество сегментов зависит от количества и качества алмазов, а связка выполняет удерживающую функцию и при работе вовремя высвобождает режущие грани алмазов, не засиливая, тем самым, сегмент.


Коронками сверлят отверстия больших диаметров и на большую глубину в твёрдых материалах — в бетонном, железобетонном и кирпичном основании для прокладывания коммуникаций (кабеля, проводки, сетей). Они работают со специальными установками алмазного бурения, которые обеспечивают лёгкое и ровное сверление без шума, вибрации и пыли, а также позволяют делать отверстия в диагональном направлении.





Виды алмазных коронок.


Существует несколько типов алмазных коронок:

  • —     По типам хвостовиков.


Хвостовик – это та часть, за счёт которой коронка крепится к инструменту. Есть типовые хвостовики с резьбой 1 1/4″ (для универсальных установок алмазного бурения) и 1/2″ – для небольших установок.

  • —     По длине.


Стандартная рабочая длина — 450 мм. Такие виды алмазных коронок считаются универсальными, подходят для бурения любых материалов. Существуют также коронки нестандартной длины для специфичных работ.

  • —     По сегментам.


Сегмент – это припаянная к корпусу коронки алмазная пластина, которая составляет непосредственно режущую часть.


Тип сегмента в основном зависит от назначения коронки (по бетону, ЖБ и кирпичу). Сегменты привариваются к коронкам либо с помощью лазерной пайки, либо серебросодержащим припоем (с флюсом). В результате лазерной напайки получается ровный стык между корпусом коронки и сегментом, без флюса. Такая режущая часть подходит как для сухого сверления, так и для мокрого. Напайка при помощи флюса встречается в большинстве алмазных коронок. Такие изделия точно так же работают, но для сухого сверления не предназначены, так как может загнуться сегмент в режущей части.

  • —     По типу связки.


Бывают мягкие, жёские и универсальные коронки. Которые предназначены для работы с определёнными материалами. Коронки мягким типом связки в режущей части предназначены для сверления низкообразивных материалов (железобетон), жёсткие – для высокообразивных материалов (кирпич), универсальные – средние показатели. Также тип связки определяет скорость сверления.

  • —     По назначению.


Для сверления больших и глубоких отверстий в различных строительных конструкциях из бетона, кирпича или железобетона под коммуникации (отопление, сантехника, трубы, проводка и тд.).

  • —     По производителю.


На рынке представлены коронки от разных производителей — AEG (Германия), Bosch (Германия), CEDIMA (Германия), HILTI (Германия), Miyanaga (Япония), Splitstone (Россия).


Несмотря на то, что многие рабочие уже давно пользуются алмазными коронками и вроде бы всё про них знают, ошибки всё же допускают при работе с такими свёрлами. Бывает, что коронка застряла или высверленный материал не вынимается. Такая проблема может возникнуть из-за недостатка воды. В таком случае приходится извлекать коронку, и здесь важно её не повредить. В какую сторону откручивать алмазную коронку, если она застряла в стене? Лучше использовать специальное приспособление — выдёргиватель (работает по принципу обратного молота) или попробовать открутить коронку по направлению против вращения, чтобы не повредить режущие сегменты. Для удаления керна нельзя стучать молотком по корпусу коронки.


У нас на сайте представлены коронки для различных задач, а также системы алмазного сверления и необходимая оснастка к ним. Если что-то не нашли, то обращайтесь к нашим консультантам, которые во всём помогут.

toolson.ru

Алмазная коронка по бетону и железобетону 68 мм: фото и видео




Алмазное бурение отверстий в бетоне – одна из наиболее эффективных технологий резки сверхтвердых и армированных строительных материалов, которая позволяет получать ровные отверстия необходимого диаметра с высокой точностью. Мы расскажем, что собой представляют алмазные коронки по железобетону и для чего их используют.

На фото видно, как выглядит сверление бетона алмазной коронкой.

Алмазная резка отверстий

Общие сведения

Монолитные конструкции – основная сфера применения технологии.

Технология алмазной резки появилась сравнительно недавно – в конце прошлого столетия. Однако повсеместное распространение железобетона как основного конструкционного материала, популярность монолитного строительства и повышение требований к качеству производимых работ привело к тому, что в последнее время такая резка стала основным способом прохождения твердых армированных стен и других элементов конструкций.

Основное отличие алмазного бурения от традиционного заключается в том, что в процессе работ не используется вибрация и ударное воздействие. В результате отверстия получаются максимально аккуратными и ровными, без сколов и трещин.

Отличие работы перфоратора (слева) и алмазной коронки (справа).

Кроме того, значительно снижается звуковая нагрузка, которая является серьезным недостатком применения перфораторов и отбойников. Оператор может спокойно находится около установки без берушей или наушников, а окружающие рабочие не терпят неудобств, связанных с шумом.

Также отличается сам принцип работы: здесь не идет речь об обычном шнековом бурении или ударной перфорации, а скорее процесс похож на резку круговой пилой. Следует обратить внимание на то, что при прохождении материала шнеком инструмент должен разрушать и удалять бетон со всего объема отверстия, а это значительно повышает расход энергии, тепловой эффект от трения и износ оборудования.

  Важно! Во время алмазного сверления разрушается лишь небольшое количество материала вдоль границы отверстия, а затем вместе с коронкой вынимается цельный цилиндр из камня. Это значительно снижает нагрузку на инструмент, расход энергии и тепловой эффект от трения.

В результате резки остается цельный цилиндр из бетонного камня.

Основным рабочим инструментом для сверления отверстий в железобетоне является коронка, которая представляет собой отрезок цилиндрической трубы из инструментальной стали, к торцу которой припаяны специальные режущие сегменты с алмазным напылением. Также встречаются модели со сплошной режущей алмазной кромкой.

На противоположном торце трубки находится хвостовик с соединительным элементом для крепления к вращающему валу инструмента. Ассортимент таких коронок достаточно разнообразен за счет множества модификаций, длин и диаметров, а также за счет различного типа оснастки торца режущими сегментами для различных материалов.

Коронка представляет собой трубку с режущим торцом и креплением на хвостовой части.

Выбор наиболее подходящего типа коронки – важная задача, от которой будет зависеть производительность и качество работы, а также износ инструмента. Учитывая тот факт, что цена подобного инструмента может быть достаточно высокой, фактор износа напрямую влияет на стоимость работ.

Режущие трубки могут быть насажены на ручной инструмент, причем электродрель должна иметь режим работы без вибрации и биения, а также они применяются совместно со специальными установками для резки отверстий, как мобильными, так и стационарными. Как правило, работа с установками производится силами подготовленных операторов, так как оборудование дорогое и требует соблюдения определенной техники при использовании.

Установка для бурения бетона и камня.

При использовании установок важно правильно подготовить процесс. Инструкция требует фиксации инструмента анкерами, болтами или другими креплениями для устранения возможности заклинивания, горизонтального биения и прочих нежелательных явлений во время работы. Также это значительно повышает точность резки.

Виды и устройство коронок

Существует множество разновидностей режущего инструмента.

Алмазные коронки для бетона представлены в широком модельном ассортименте. Одним из основных отличительных параметров является диаметр отверстия, которое инструмент способен обеспечить.

Так, существуют разновидности мелких и небольших размеров – 4 — 12 мм, которые применяют для резки отверстий под электрические провода и коммуникации связи.

Также можно найти коронки средних размеров – 35 – 82 мм, которые используются чаще всего для ремонта квартир и прокладки кабельных каналов, труб, монтажа вентиляционных отверстий и т.д. Также часто их используют для вырезания отверстий и установки подрозетников, которые имеют диаметр 68 мм или 82 мм.

Мелкие и средние размеры можно использовать для работы своими руками.

Модели крупных размеров (диаметром 150 – 400 мм) применяют для прокладки инженерных коммуникаций, трубопроводов, монтажа промышленного оборудования и т.д. Инструмент особо крупных размеров может достигать 400 – 1200 мм в диаметре, для его использования применяют установки повышенной мощности.

Встречаются и очень крупные размеры.

Кроме диаметра, важной характеристикой является длина трубки, так как от нее зависит глубина бурения. Длины могут быть самыми разными, но наиболее часто используют инструмент длиной 400 – 450 мм. Для прохождения несквозных отверстий или при работе с тонкими перегородками также часто используют коронки длиной 300 мм.

Модели, длина которых превышает 500 мм, используются в основном для прокладки труб и резки толстостенных конструкций – фундаментов, железобетонных блоков, опор, гидротехнических сооружений и т.д. Для работы с такими длинами также нужна специальная техника и грамотные профессиональные операторы.

Длина зависит от поставленной задачи.

Следующий показатель, по которому различаются режущие насадки – это тип их оснастки. Существует две основные группы – для мокрого и сухого бурения. Отличаются они не только свойствами материала, но и некоторыми конструкционными отличиями: инструмент для сухой резки оснащен специальными отверстиями для охлаждения, тогда как при мокрой резке охлаждение происходит с помощью воды, подаваемой в зону сверления.

Наконец, отдельные модели, независимо от размеров и типа, могут иметь различные виды хвостового крепления. Они бывают разных размеров и разного способа фиксации, однако если к вашему инструменту не подходит конкретная коронка, можно использовать специальный переходник.

Оснастка алмазными сегментами и хвостовое крепление могут быть разными.

Итак, давайте выделим основные параметры и отличия:

  • Диаметр. Встречается инструмент от 4 до 1200 мм в диаметре, наиболее часто используют трубки средних размеров – от 35 до 120 мм. Наличие образцов самых разных размеров позволяет точно подобрать инструмент для конкретной задачи, даже если она нестандартна;
  • Длина. Как правило, для прохождения стены или межэтажного перекрытия достаточно средней длины – 400 – 450 мм, однако для более серьезных задач можно найти и намного более длинные экземпляры. Для вырезания несквозных ниш и отверстий под розетки используют модели длиной 300 мм и менее;
  • Тип оснастки. Встречаются различные виды режущих сегментов и кромок – мягкие и твердые, частые и редкие, а также сплошные. Они позволяют подбирать насадки для различных материалов и типов бурения: для мокрого или сухого прохождения, для бетонов на плотных заполнителях, для материалов с высокой или низкой степенью армированности, для пород с разной абразивностью и прочностью;
  • Тип крепления. Различные производители электрооборудования для бурения бетона используют разные типы фиксации коронок на валу, поэтому и сами насадки бывают с разными крепежными элементами.

Разнообразие моделей действительно велико.

Важно! Модели с режущими сегментами вместо кромки считаются более выгодными, так как их можно восстанавливать после критического износа путем напайки новых сегментов.

Преимущества и сфера применения

Высокое качество резки – основное отличие алмазного бурения.

Технология сверления отверстий алмазными коронками имеет множество преимуществ:

  • Возможность работы с армированным железобетоном, что недоступно для шнековых буров и перфораторов;
  • Высокое качество получаемых отверстий;
  • Низкий уровень шума при работе;
  • Высокая производительность и небольшое количество шлаков и отходов по сравнению с другими методами;
  • Огромный выбор рабочих диаметров и длин, который позволяет максимально точно подобрать размер инструмента;
  • Отсутствие ударной и вибрационной нагрузки на конструкции, что делает работу безопасной даже в аварийных условиях;
  • Возможность работать с достаточно крупными диаметрами без использования спецоборудования и сверхмощной техники;
  • Сравнительно низкое потребление энергии.

Метод часто используют для пробивки нестандартных проемов в стенах.

Данный метод сверления используют достаточно широко:

  • для прокладки проводов, кабельных каналов и труб;
  • для монтажа вентиляционных отверстий;
  • для вырезания криволинейных проемов в стенах;
  • для демонтажных работ;
  • для прохождения перекрытий, ремонтных работ, установки анкеров и металлоконструкций;
  • а также для взятия пробных кернов при исследовательских работах и проверках качества материалов.

  Важно! Для решения серьезных задач и прохождения больших отверстий, толстых бетонных стен, сооружений с крупной арматурой и заполнителем из твердой породы лучше приглашать специалистов, для которых резка железобетона алмазными кругами и его бурение – основная профессия.

Вывод

Для наиболее качественного, аккуратного и точного бурения отверстий в железобетонных и каменных конструкциях используют метод сверления алмазными коронками. Видео в этой статье позволит увидеть этот инструмент в работе и убедиться в его эффективности (см.также статью «Изготовление бетонных лестниц: порядок работы»).


masterabetona.ru
