Расчет деревянных балок перекрытия калькулятор онлайн

Сделать надежное перекрытие можно только с правильно подобранным размером балок. Чтобы определить этот самый точный размер потребуется произвести расчет. Это можно сделать с помощью онлайн программы, которая представляет своего рода калькулятор.

Зачем надо рассчитывать?

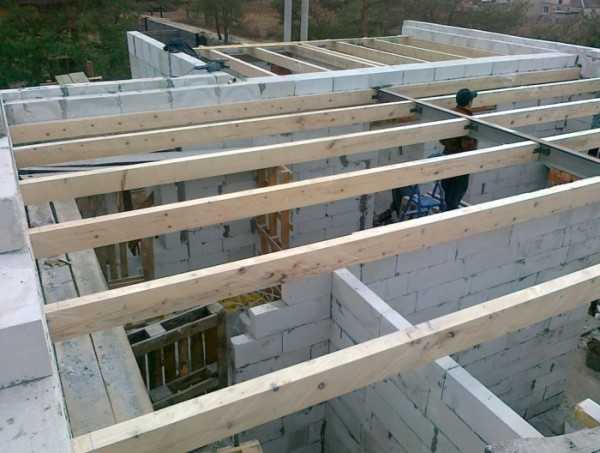

Вся нагрузка на межэтажное перекрытие, ложится на деревянные балки, поэтому они являются несущими. От прочности балок перекрытия зависит целостность постройки и безопасность находящихся в ней людей.

Производить расчет деревянных элементов необходимо для выяснения допустимой вертикальной нагрузки, действующей на нее. Строительство новой или реконструкция старой постройки без предварительного расчета сечения несет огромный риск.

Выстроенное наугад перекрытие из слабых деревянных балок может в любой момент обрушиться, что приведет к большим финансовым затратам, а еще хуже, к травматизму людей. Взятые с запасом балки большого сечения создадут лишнюю нагрузку на стены и основание постройки.

Кроме определения прочности, существует расчет прогиба деревянных элементов. Он больше определяет эстетичную сторону строения. Даже если крепкая балка перекрытия выдержит припадающий на нее вес, она может прогнуться. Кроме испорченного внешнего вида, прогнувшийся потолок создаст дискомфорт пребывания в такой комнате. По нормам прогиб не должен превышать 1/250 длины балки.

Онлайн расчет

Сделать расчет всех элементов перекрытия можно через онлайн калькулятор. Это специальная программа, позволяющая подсчитать величину прогиба деревянной балки при заданных параметрах, а также определить оптимальное сечение для определенного перекрытия. Использование онлайн расчета поможет перед началом строительства учесть все нагрузки, припадающие на несущие конструкции. Можно сделать расчет нагрузки 1 м опоры и высчитать количество деревянных элементов необходимых для возведения крыши. Работает онлайн калькулятор просто надо лишь правильно внести требуемые данные.

Общая инструкция проведения онлайн расчета

Интерфейс программы довольно прост и с ним может разобраться даже новичок. Калькулятор состоит из маленьких окошек, куда необходимо вводить данные. После нажатия кнопки «рассчитать», пользователь получает готовый результат расчета.

На разных сайтах оформление программы может отличаться, но принцип ее действия одинаков:

  • Вначале потребуется выбрать в окошке программы конструкцию, для которой будет производиться расчет деревянных балок. Здесь надо знать ограничение некоторых показателей: максимальная длина элементов перекрытия составляет 12 м, а стропильной системы — 13 м.
  • Далее, в программу вводят данные максимального размера пролета между элементами перекрытия или опорами стропильной системы.
  • Указывается планируемое расстояние для монтажа балок. Надо учесть, что все десятичные значения в онлайн калькулятор вписывают с точкой, а не с запятой. Возьмем, к примеру, значение 0.9 м.
  • Следующими указывают стандартные нагрузки, которые для деревянного перекрытия составляют 400 кг/м2, а для стропильной системы — 220 кг/м2.
  • Последнее значение, вводимое в онлайн калькулятор, в градусах указывает наклон стропил.

Введенные в программу данные должны быть точными без погрешностей, иначе результат получится неправильным.

Выполнение расчета в ручном режиме

Многие опытные строители не доверяют подобным онлайн программам, предпочитая использовать для расчета обычный калькулятор. Производя в ручном режиме расчет по деревянным балкам, надо учесть следующие рекомендации:

  • Заход деревянных балок сделанных из бруса в бетонной или кирпичной постройке должен составлять не меньше 150 мм. Если вместо бруса используется доска, ее минимальный заход равен 100 мм. По деревянным домам показатель немного другой. Минимальный заход элемента, изготовленного с бруса или доски, составляет 70 мм;
  • При использовании металлических крепежей, пролет должен равняться длине конструкции перекрытия. На металлические части припадет вес перекрытия и других элементов;
  • Стандартная планировка дома имеет ширину пролета 2,5–4 м. Его можно перекрыть шестиметровым элементом. Большие пролеты перекрывают клееным брусом или выстраивают дополнительные стены-перегородки.

Применяя для расчета обычный калькулятор, эти рекомендации помогут сделать крепкое перекрытие.

Определение нагрузки

Перекрытие совместно с находящимися на нем предметами создает деревянным балкам определенную нагрузку. Точно ее высчитать можно только в проектных организациях. Примерный расчет делают калькулятором, пользуясь следующими рекомендациями:

  • Чердаки утепленные минватой и подшитые доской отличаются минимальной нагрузкой, примерно 50 кг/м2. Расчет нагрузки выполняют по формуле: значение запаса прочности — 1,3 умножают на показатель максимальной нагрузки — 70.
  • Если вместо минваты применяется более тяжелый теплоизолятор и массивная подшивная доска, нагрузка увеличивается в среднем до 150 кг/м2. Определить общую нагрузку можно следующим образом: значение запаса прочности умножается на средний показатель нагрузки и ко всему приплюсовывается размер требуемой нагрузки.
  • Делая расчет для мансарды, нагрузку допускают до 350 кг/м2. Это связно с тем, что добавляется вес пола, мебели и др.

С этим определением разобрались, теперь идем далее.

Определение сечения и шага установки элементов перекрытия

Данный процесс требует придерживаться следующих правил:

  1. Соотношение ширины к высоте конструкции приравнивается 1,4/1. Следовательно, ширина элементов перекрытия зависит от этого показателя и может варьироваться от 40 до 200 мм. Толщина и высота деревянных элементов зависит от толщины теплоизоляции примерно 100–3000 мм;
  2. Расстояние между элементами, то есть их шаг, может быть от 300 до 1200 мм. Здесь надо учесть габариты теплоизоляции с подшивочным материалом. В каркасной постройке расстояние между балками приравнивают к шагу каркасных стоек;
  3. Деревянным балкам допускается небольшой изгиб, который для перекрытия чердака составляет — 1/200, а для межэтажного — 1/350;
  4. При нагрузке 400 кг/м2 соотношение шага к сечению составляет 75/100 мм. Вообще, чем больше сечение балок, тем больше расстояние между ними.
Применяя калькулятор для определения сечения, необходимо пользоваться справочными материалами для более точных результатов.

Кроме полученных точных результатов, прочность конструкции зависит от качества материала.

Заготовки используют из хвойных пород дерева, влажностью до 14%. Древесина не должна быть поражена грибком и насекомыми. Ну а чтобы увеличить срок эксплуатации деревянной конструкции, заготовки перед монтажом необходимо обрабатывать антисептиком.

В следующем видео можно понаблюдать пример работы в программе для расчетов перекрытий.

Что еще почитать по теме?

Автор статьи:

Сергей Новожилов - эксперт по кровельным материалам с 9-летним опытом практической работы в области инженерных решений в строительстве.

Понравилась статья? Поделись с друзьями в социальных сетях:

Facebook

Twitter

Вконтакте

Одноклассники

Google+

proroofer.ru

Калькулятор расчета деревянных балок перекрытия и стропильной системы!

Как пользоваться онлайн калькулятором расчета балок перекрытия и стропил

Чтобы правильно произвести прочностной расчет балки перекрытия и подобрать необходимый тип двутавровой балки, вы можете воспользоваться онлайн-калькулятором. На основе полученных вычислений можно точно рассчитать количество, необходимое для устройства стропильной системы или укладки лаг. Расчет деревянных балок перекрытия возможен только после того, как будет известно расстояние между стенами (расчетная длина балки). Кроме того, необходимо знание величины предполагаемой нагрузки на всю конструкцию.

Для межэтажных перекрытий, в том числе цокольного, используйте значение 400 кг/м2; для чердачного - 200 кг/м2 (или 250 кг/м2, если нагрузка от стропильной системы передается непосредственно на чердачное перекрытие). Для стропильной системы 220 кг/м2 для Московского региона, для других регионов принимайте значения в зависимости от снегового района.

Заказать бесплатный расчет балок по проекту или проконсультироваться у специалистов нашей компании можно по телефону +7(495)105-91-63 +7(812)425-65-03 +7(843)207-04-92 +7(4722)77-73-16 +7(800)333-79-86 +7(421)240-08-29 +7(818)246-42-27 +7(861)212-30-63 +7(800)333-37-59
Так же Вы можете прислать чертежи для расчета на [email protected]

Онлайн калькулятор расчета деревянных балок перекрытия и стропил


Где используются балки

ПерекрытиеСтропила

Вам необходимо выбрать конструкцию, для которой вы будете использовать балки: будет ли это расчет перекрытий (применяются в качестве лаг) или стропильной системы (используются в качестве стропил).

Компания «ИнтерСити» производит износоустойчивые деревянные двутавры. Благодаря отличным эксплуатационным свойствам, изделия могут использоваться в различных конструкциях. Однако нужно помнить, что самостоятельно производить расчет балки перекрытия «на глаз» не следует. Ошибка может привести к прогибу конструкции под нагрузкой и, как следствие, потере возможности дальнейшей эксплуатации. Последующий ремонт или замена балок - очень трудоемкий и дорогой процесс. Отнеситесь серьезно к подбору и расчету конструкции перекрытий и стропил; излишняя экономия и подбор без расчета по принципу "всегда так строили" может привести к серьезным проблемам.

enter-city.ru

Калькулятор онлайн расчет прогиба стальной балки. Расчет деревянных балок перекрытий: онлайн-калькулятор, принципы расчетов


ГлавнаяСталКалькулятор онлайн расчет прогиба стальной балки

Онлайн калькулятор для расчета металлической двутавровой балки на прогиб, прочность, изгиб

A1 6 ммА1 8 ммA1 10 ммА1 12 ммА1 14 ммА1 16 ммА1 18 ммА1 20 ммА3 35ГС 6 ммА3 35ГС 8 ммА3 35ГС 10 ммА3 35ГС 12 ммА3 35ГС 14 ммА3 35ГС 16 ммА3 35ГС 18 ммА3 35ГС 20 ммА3 35ГС 22 ммА3 35ГС 25 ммА3 35ГС 28 ммА3 35ГС 32 ммА3 35ГС 36 ммА3 25Г2С 8 ммА3 25Г2С 10 ммА3 25Г2С 12 ммА3 25Г2С 14 ммА3 25Г2С 16 ммА3 25Г2С 18 ммА3 25Г2С 20 ммА3 25Г2С 22 ммА3 25Г2С 25 ммА3 25Г2С 28 ммА3 25Г2С 32 ммА3 25Г2С 36 ммA500С 8 ммA500С 10 ммA500С 12 ммA500С 14 ммA500С 16 ммA500С 18 ммA500С 20 ммA500С 22 ммA500С 25 ммА500С 28 ммA500С 32 ммA500С 36 ммA500С 40 ммA400С 8 ммA400С 10 ммA400С 12 ммАт800 12 ммАт800 14 мм10, г/к12, г/к14, г/к16, г/к18, г/к20, г/к30, г/к36, г/к45, г/к24М30М36М45М10Б112Б114Б116Б120Б125Б130Б135Б140Б145Б150Б155Б160Б125Б230Б235Б240Б245Б255Б260Б220Ш125Ш130Ш135Ш140Ш145Ш150Ш130Ш235Ш240Ш250Ш220К125К130К135К140К120К225К230К235К240К220Б1 (09Г2С)25Б1 (09Г2С)30Б1 (09Г2С)35Б1 (09Г2С)40Б1 (09Г2С)45Б1 (09Г2С)50Б1 (09Г2С)55Б1 (09Г2С)60Б1 (09Г2С)25Б2 (09Г2С)30Б2 (09Г2С)35Б2 (09Г2С)40Б2 (09Г2С)45Б2 (09Г2С)55Б2 (09Г2С)20К1 (09Г2С)25К1 (09Г2С)30К1 (09Г2С)35К1 (09Г2С)25К2 (09Г2С)30К2 (09Г2С)35К2 (09Г2С)20Ш1 (09Г2С)25Ш1 (09Г2С)30Ш1 (09Г2С)35Ш1 (09Г2С)45Ш1 (09Г2С)30Ш2 (09Г2С)35Ш2 (09Г2С)50Ш2 (09Г2С)1,5х1250 г/к2,0х1250 г/к2,5х1250 г/к3,0х1250 г/к4,0х1500 г/к5,0х1500 г/к6,0х1500 г/к8,0х1500 г/к10,0х1500 г/к12,0х1500 г/к14,0х1500 г/к16,0х1500 г/к18,0х1500 г/к20,0х1500 г/к25,0х1500 г/к30,0х1500 г/к36,0х1500 г/к40,0х1500 г/к50,0х1500 г/к60,0х1500 г/к80,0х1500 г/к100,0х1500 г/к4,0х1500 г/к (09Г2С)5,0х1500 г/к (09Г2С)6,0х1500 г/к (09Г2С)8,0х1500 г/к (09Г2С)10,0х1500 г/к (09Г2С)12,0х1500 г/к (09Г2С)14,0х1500 г/к (09Г2С)16,0х1500 г/к (09Г2С)18,0х1500 г/к (09Г2С)20,0х1500 г/к (09Г2С)25,0х1500 г/к (09Г2С)30,0х1500 г/к (09Г2С)36,0х1500 г/к (09Г2С)50,0х1500 г/к (09Г2С)0,50х1250 х/к0,60х1250 х/к0,70х1250 х/к0,80х1250 х/к0,90х1250 х/к1,0х1250 х/к1,2х1250 х/к1,4х1250 х/к1,5х1250 х/к1,8х1250 х/к2,0х1250 х/к2,5х1250 х/к3,0х1250 х/к0,50х1250 х/к оц.0,55х1250 х/к оц.0,70х1250 х/к оц.0,80х1250 х/к оц.1,0х1250 х/к оц.1,2х1250 х/к оц.1,5х1250 х/к оц.2,0х1250 х/к оц.3,0 мм (чечевица)4,0 мм (чечевица)5,0 мм (чечевица)6,0 мм (чечевица)8,0 мм (чечевица)ПВЛ-406ПВЛ-408ПВЛ-410ПВЛ-506ПВЛ-508ПВЛ-51025х25х4,032х32х4,035х35х4,040х40х4,045х45х4,045х45х5,050х50х5,063х63х5,063х63х6,070х70х6,075х75х5,075х75х6,075х75х8,080х80х6,080х80х8,090х90х7,090х90х8,0100х100х7,0100х100х8,0100х100х10,0110х110х8,0125х125х8,0125х125х9,0125х125х10,0125х125х12,0140х140х9,0140х140х10,0160х160х10,0160х160х12,0180х180х12,0200х200х12,0200х200х16,063х40х6,075х50х5,075х50х6,0100х63х6,0100х63х8,05П6,5П8П10П12П14П16П18П20П22П24П27П30П40П5У6,5У8У10У12У14У16У18У20У22У24У27У30У40У80х60х4,0100х50х4,0100х50х5,0120х50х3,0120х60х4,0120х60х5,0160х80х4,0180х80х5,0250х125

pellete.ru

Программа расчета деревянных балок

Программа расчета деревянных балок  перекрытия — небольшой и удобный инструмент, который упростит основные расчеты по определению сечения бруса и шага его установки при устройстве межэтажных перекрытий.

Инструкция по работе с программой

Рассмотренная программа небольшая и дополнительной установки не требует.

Интерфейс программы

Чтобы было понятнее, рассмотрим каждый пункт программы:

  • Материал — выбираем требуемый материал бруса или бревна.
  • Тип балки — брус или бревно.
  • Размеры — длина, высота, ширина.
  • Шаг балок — расстояние между балками. Изменяя данный параметр (как и размеры) можно добиться оптимального соотношения.
  • Нагрузка по площади. Как правило, расчет нагрузки на перекрытия производится на этапе проектирования специалистами, но выполнить его можно и самостоятельно. Прежде всего, учитывается вес материалов, из которых изготовлено перекрытие. Например, чердачное перекрытие, утепленное легким материалом (например, минеральной ватой), с легкой подшивкой выдерживает нагрузку от собственного веса в пределах 50кг/м². Эксплуатационная нагрузка определяется в соответствии с нормативными документами. Для чердачного перекрытия из деревянных основных материалов и с легкими утеплителем и подшивкой эксплуатационная нагрузка в соответствии со СНиП 2.01.07-85 вычисляется таким путем: 70*1,3=90 кг/м². 70 кг/м².  В этом расчете барется нагрузка в соответствии с нормативами, а 1,3 – коэффициент запаса. Общая нагрузка вычисляется путем сложения: 50+90=140 кг/м². Для надежности цифру рекомендуется округлить немного в большую сторону. В данном случае можно принимать общую нагрузку за 150 кг/м². Если чердачное помещение планируется интенсивно эксплуатировать, то требуется увеличить в расчете нормативное значение нагрузки до 150. В этом случае расчет будет выглядеть следующим образом: 50+150*1,3=245 кг/м². После округления в большую сторону – 250 кг/м². Также следует проводить расчет таким образом, в случае если используются более тяжелые материалы: утеплители, подшивка для заполнения межбалочного пространства. Если на чердаке будет обустраиваться мансарда, то необходимо принимать во внимание вес пола и мебели. В этом случае общая нагрузка может составить до 400 кг/м².
  • При относительном прогибе.  Разрушение деревянной балки обычно происходит от поперечного изгиба, при котором в сечении балки возникают сжимающие и растягивающие напряжения. Вначале древесина работает упруго, затем возникают пластические деформации, при этом в сжатой зоне происходит смятие крайних волокон (складки), нейтральная ось опускается ниже центра тяжести. При дальнейшем росте изгибающего момента пластические деформации растут и происходит разрушение в результате разрыва крайних растянутых волокон. Максимальный относительный прогиб балок и прогонов покрытий не должен превышать 1/200.
  • Среднеточечная нагрузка (для ригелей) — это нагрузка, взятая с плиты (полная) плюс собственный вес ригеля.
