особенности установки. Как укладывать плиты на фундамент
Если речь идет о частном строительстве, то, как показывает практика, пустотелые плиты перекрытия можно правильно уложить и своими силами. При этом — ничуть не хуже, чем это выполнит строительная бригада по найму. Главное здесь — все делать аккуратно, без спешки и с учетом наших советов.
Итак, один из самых популярных видов плит перекрытия, которые используются при возведении частных домов и коттеджей, — это пустотелые плиты заводской готовности. Именно о них мы и поговорим сегодня.
Базовый пол внутри здания может быть просто отлитой бетонной плитой на заказ с ограниченными конструктивными соображениями для структурной поддержки или функций контроля окружающей среды. Базовый пол также может состоять из плиты из бурового раствора или строительного фундамента с гидроизоляцией и пенопластом с общей системой, предназначенной для переноса структурных гидростатических нагрузок под давлением и поддержания контролируемой среды. Плиты перекрытий часто являются источником утечки в здание с трещинообразованием плиты обычных бетонных материалов, являющихся основной причиной.
Важно! Плиты перекрытия укладывают только на наружные и внутренние несущие стены. Все остальное (ненесущие стены и перегородки) возводится после того, как был закончен монтаж плит.
Как правило, нижняя сторона плиты служит потолком для нижнего этажа, поэтому опора плиты (стены или блоки фундамента) должна быть выровнена по высоте до идеально плоского состояния. Только в этом случае будут отсутствовать «ступеньки» между соседними плитами. Добиться ровной плоскости опоры можно с помощью обычного строительного уровня.
Также важны вопросы контроля за выбросами почвенного газа, например, радона. Поскольку штраф за прокладку фундамента или плиты при отказе гидроизоляции класса является чрезвычайно дорогостоящим или практически невозможным для полного исправления после завершения строительства, лучше всего ошибиться с осторожностью при первоначальной установке. Подходите к критическим областям, которые позже будут похоронены в строительстве с экстремальным консерватизмом. Рекомендация заключается в том, чтобы повысить качество подхода на одну ступень больше, чем предлагаемые существующие отчеты о состоянии, то есть использовать материал более высокого качества и детализировать его с дополнительными подкреплениями и мерами предосторожности для ремней и подтяжек, применяемыми на каждом уровне воспринимаемого риска.
Плиты перекрытия укладываются на тонкий слой раствора (постель из раствора), к которому также предъявляются особые требования:
- Раствор должен быть достаточно жидким и нанесен на несущую стену в минимальном количестве.
- Песок для раствора должен быть хорошо просеян. Иначе даже небольшой камешек нарушит ровную плоскость потолка и сведет всю работу на «нет».
Отметим, что главная задача раствора — равномерно передать всю нагрузку от плит перекрытия на поверхность опоры. Поэтому так важно следить за качеством раствора.
В этом разделе представлено конкретное описание материалов и систем, общих для систем перекрытия. Описания и рекомендации приведены в следующих разделах. В зависимости от внутреннего пространства отделочное напольное покрытие может представлять собой открытую бетонную поверхность или различные напольные покрытия, такие как дерево, виниловые полы или ковер. Многие клеи, используемые при нанесении напольных покрытий, чувствительны к влаге, требующей использования водонепроницаемой системы или длительного времени высыхания, если используется замедлитель пара.
Плиты кладут вплотную друг к другу нижними плоскостями так, чтобы между ними не оставалось зазора. При этом минимальная длина опирания плиты на стену из кирпича — 12-15 см, а на стену из бетона — 7 см. Чтобы плиты не «ходили» в горизонтальной плоскости, их крепят с помощью кольцевого анкера к опоре. После того, как монтаж плит перекрытия закончен, можно приступать к их черновой отделке.
В типичных офисных помещениях бетонная плита пола состоит из бетона толщиной 4-6 мм, армированного одним слоем сварной проволочной ткани на средней глубине, если ниже уровня грунтовых вод, когда гидростатические головки могут оказывать повышенное давление, требуя более прочной конструкции.
При использовании замедлителей пара или гидроизоляционных мембран
Полипропиленовые листы обычно имеют толщину 15 мил с ленточными швами, краями и проходами. Там, где высокие столы воды создают контакт со слябом по классу, необходимо обеспечить водонепроницаемость плиты на основе, чтобы противостоять гидростатическим давлениям. Для облегчения установки мембран для замедлителя пара и гидроизоляционных мембран может использоваться грязевая плита. Грязевые плиты обычно представляют собой бетонную плиту от 2 до 3 дюймов с поплавковой отделкой. Они обеспечивают плоскую поверхность для мембран, которые затем полностью поддерживаются и, что менее вероятно, будут проколоты последующими строительными работами.
Вот несколько моментов, которым нужно уделить особое внимание:
- При укладке плиты ее гладкая сторона должно смотреть вниз, а шероховатая — вверх.
- Плиты подгоняются друг к другу по нижней стороне.
- Песок, вода и цемент нужно подготовить до начала монтажа плит перекрытия.
- Перед тем, как приступать к черновой отделке, необходимо заполнить пустотные отверстия в плитах. К примеру, с помощью щебня, керамзита или бетона. В противном случае, в них может попасть более дорогой раствор, который используется при устройстве стяжки. По нашему опыту, в эти отверстия может поместить очень много раствора.
- Плиты перекрытия нужно заказывать заранее, т.к. они редко бывают в наличии на складе, а примерное время изготовления — около 2-х недель.
- Для монтажа плит потребуется кран и 2-3 человека.
Надеемся, наши советы будут вам полезны. А сейчас мы приглашаем вас
Как укладывать плиты на фундамент
В качестве меры предосторожности рекомендуется проводить гидроизоляцию водохранилища, независимо от состояния почвы. Гранулированный материал служит капиллярным разрывом и местом для «хранения» воды до тех пор, пока он не будет поглощен обратно в окружающую почву.
Рисунок 3 содержит общую схему, которая характеризует четыре функции, то есть структурную поддержку, контроль окружающей среды, финишную обработку и распределение, поскольку они относятся к элементу ограждения нижнего уровня плиты перекрытия. Четыре категории функций, т.е. структурная поддержка, экологический контроль, отделка и распределение, в общих чертах расширяются для систем перекрытия.
Ленточный фундамент под плиты перекрытия уже заложен, пришла пора закрывать получившуюся коробку самими плитами. То есть делать подвал и, одновременно, пол здания.
С первого взгляда может показаться, что это несложная работа. Однако, как и во всем, здесь есть свои нюансы, о которых лучше узнать сейчас, дабы в дальнейшем не возникло проблем.
Конструктивные опорные функции. Плиты перекрытия нижнего шкафа должны быть спроектированы так, чтобы выдерживать вертикальные гравитационные нагрузки вниз, а также любые восходящие нагрузки на грунт или гидростатические давления. Нисходящие вертикальные гравитационные нагрузки сущест
bulding.ru
Правильная укладка плит перекрытия на фундамент: особенности установки
Сооружение фундамента при помощи плит перекрытия, существенно сокращает время возведения дома, а если Вы решили сделать этот процесс самостоятельно, то и экономит до 30% средств. К тому же, Вы будете уверены, что работы произведены качественно, если, конечно, будут учтены все нюансы данного дела. Решая, как укладывать плиты перекрытия, желательно изначально внимательно изучить теорию, чтобы ничего не пропустить и построить жилище для нескольких поколений.
Итак, укладка плит перекрытия требует аккуратного и неспешного подхода. Для ее выполнения Вам понадобится кран и три-четыре сильных помощника – самостоятельно такую процедуру выполнить абсолютно не удастся. При выборе крана, необходимо учитывать его грузоподъемность и вылет стрелы. Правильный выбор уменьшит количество перестановок автокрана, сократив время его эксплуатации и, следовательно, снизит плату за аренду устройства.
Сами железобетонные плиты перекрытия заказывать желательно заранее, так как этот товар ходовой и на складе не залеживается. Поскольку на производство самой плиты уходит две недели, заказывать их нужно приблизительно за месяц до запланированной укладки.

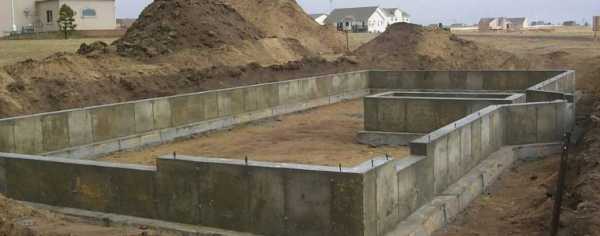

Подготовка фундамента
Но вот фундамент заложен, и Вы уже успели купить плиты перекрытия. Но прежде, чем приступать к их укладке, необходимо подготовить фундамент, ведь просто так на него плиты перекрытия не уложишь. Для этого следует выровнять имеющийся фундамент, чтобы поверхность для укладки плит была идеально ровной и максимально гладкой. Лучше всего для выравнивания поверхности фундамента подойдет лазерный нивелир, хотя, в принципе, лучше использовать тот инструмент для проверки уровня, с которым Вам наиболее комфортно работается. Действия нужно производить в такой последовательности:
- Определить наиболее высокие и наиболее низкие точки фундамента – величина этих перепадов определяет способ их выравнивания.
- Если разница небольшая (до 5 сантиметров), выравнивание выполняется посредством цементно-песчаной стяжки, армированной специальной сеткой.
- Большие перепады выравниваются за счет кирпичной кладки или дозалива бетонного пояса.

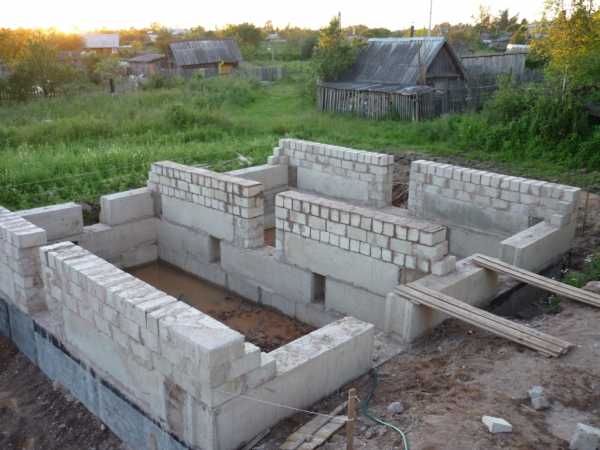

- Если у Вас – сборный фундамент из блоков – следует установить железобетонный пояс, выполненный как монолитный или же составной.
Но чтобы не приходилось прибегать к таким методам – желательно сразу возвести ровный фундамент.
Опирание плит
Глубина опирания плит зависит от того, какой материал использовался при закладке фундамента и сооружения верхнего выравнивающего пояса. Стандартные элементы опираются как на 2 так и на 3 стороны, а также по контуру. Для кирпичных стен опирание плит перекрытия на фундамент составляет свыше 12.5 см, а для железобетонных конструкций – от 6 см. Вышеозначенные величины определяются проектом. Поскольку размеры всех плит – стандартные, при перекрытии фундамента по ширине может быть использовано не целое число плит. Продольная рубка плиты – занятие не из легких, поэтому следует выполнить такие действия: положить первую и крайнюю плиту с опиранием лишь на две стороны. Отступ от третьей стены может образовать 25 сантиметров. Образовавшиеся пустоты заделываются несколькими способами.Также, приступая к укладке плит перекрытия желательно подумать и об общей жесткости коробки. С этой целью можно выложить слой арматурной сетки, используя прутья диаметром 16 мм. Такая сетка укладывается поверх имеющегося кирпичного уровня, выведенного с целью выравнивания фундамента.
Данное действие выполняется на перспективу. Ведь по прошествии определенного времени грунт, на котором возведено здание, может пучиться, что вызовет деформацию каркаса сооружения. Таким нехитрым способом Вы удержите каркас от сдвига и, в случае чего, арматурная сетка возвратит его на прежнее место.
Укладка плит перекрытия
Заключительный штрих, выполняемый перед самым началом укладки – нанесение раствора. Конечно, укладывать плиты можно и на сухую, но для надежности конструкции все же желательно предварительно сделать цементную заливку с использованием цемента марки не ниже М100.
Чтобы приготовить раствор, песок желательно предварительно просеять, так как даже маленькие камушки могут привести к перекосу конструкции, сведя все труды на «нет». Консистенция раствора должна напоминать жидкую сметану, а слой, которым его следует наносить, не должен превышать 20 миллиметров.
Также перед началом монтажа, если плиты перекрытия пустотные, следует пустоты заполнить 200-300-миллиметровым утеплителем и торец закрыть цементным раствором.

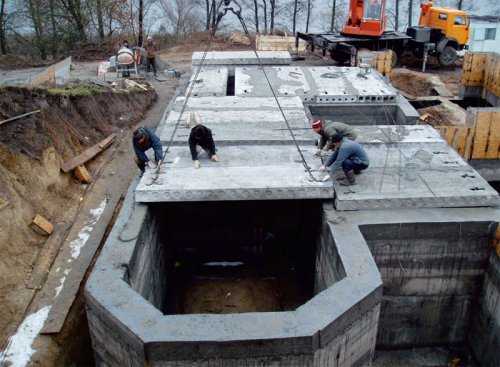

Итак, теперь, собственно, начинается сама укладка плит перекрытия на фундамент. Кран поднимает плиту на определенную высоту и располагает над тем местом, куда ее предстоит положить. При этом нужно несколько человек, которые смогут принять плиту и направить ее в требуемое положение. Перед тем, как снять стропы с крана, положение плиты регулируется ломиками в течение 5-10 минут после укладки. Класть плиту необходимо на гладкую сторону – шероховатой поверхностью к верху. Выполняя монтаж плит перекрытия, следует располагать их максимально близко друг к другу, избегая зазоров. Хотя, фаски, конечно, останутся, но их следует заделать позднее. Пустотелые платформы подгоняются друг к другу по нижнему краю.
Можно также применить анкерование плит перекрытия к фундаменту, чтобы они не «гуляли» по горизонтали. Также выполняется связка плит между собой посредством арматуры диаметром 120 миллиметров, которая приваривается в тех местах, где крепились крюки строп, за которые кран поднимал плиту.
Заделка пустот и швов
Вот самый трудоемкий этап остался позади – теперь необходимо произвести заделку швов и пустот. Ее следует выполнять особенно тщательно. Для такой процедуры подойдет обычный кирпич или шлакоблок, а заполнение мелких швов будет производиться посредством заливания их цементным раствором или, при существенной ширине шва – бетонным раствором с применением щебня мелких фракций. Также труднодоступные пустоты можно заполнить пенопластом.
Закладывая пустоты кирпичом, необходимо следить, чтобы одна его сторона опиралась на плиту перекрытия, а вторая – на фундамент.
Финальный штрих – заливка цементным растровом для дополнительного утепления и окончательного выравнивания конструкции.
Надеемся, из данной статьи, Вы получили исчерпывающий ответ на вопрос: «Как правильно укладывать плиты перекрытия?», и теперь сможете выполнить эту процедуру самостоятельно. Главное делать все последовательно и аккуратно – и Вы получите надежное основание для своего дома, практически неподвластное времени.
prorab.by
Укладка плит перекрытия на фундамент
Когда говорится про плиты перекрытия, то подразумеваются, прежде всего, бетонные, а точнее железобетонные плиты перекрытия. Их применяют, когда планировка будущего дома включает наличие подвала или, когда дом будет стоять на сырых почвах. Железобетон в меньшей мере подвержен влаге, поэтому и ухода он за собой практически в таких ситуациях не требует никакого.
Как правило, укладка плит перекрытия на фундамент происходит с использованием стандартных железобетонных плит промышленного производства, которые имеют различную толщину и длину порядка 6,3 метра. Такого рода плиты можно использовать в качестве опоры для несущих стен, причём как кирпичных, так и деревянных, перегородок, санитарно -технического и кухонного оборудования, а также для отопительных печей и каминов небольших размеров. Ещё одним достоинством таких плит является то, что полы, которые будут устроены на них, не имеют такого эффекта, как зыбкость, а как следствие могут быть выполнены практически из любого строительного материала.
Недостаток у плит только один – их очень сложно найти в продаже. Во-первых, потому, что купить железобетонную плиту можно не в каждом магазине, а во-вторых, даже если на какой-либо базе они и нашлись, то может оказаться так, что нет нужного размера, а пилить такие плиты крайне тяжело.
По этой простой причине уже давно освоена технология изготовления железобетонных плит в домашних условиях. Для того чтобы самому изготовить такие плиты необходимо иметь следующие компоненты:
— Высокопрочный цемент;
— Металлическая арматура;
— Строительный песок;
— Морозостойкий щебень или гравий;
В таком производстве есть свои плюсы. Например, то, что плиты получаются нужного размера и формы, что исключает необходимость нанимать тяжёлую технику для их монтажа, а обычно так и происходит так, как плиты промышленного производства весят порядка 350 килограмм минимум. Редко, когда попадаются «лёгкие» исключения.
Технология установки железобетонных плит
Любая технология перекрытия подразумевает тот факт, что есть готовая схема укладки плит перекрытий на фундамент. Это значит, что любой способ применяется на определённом чертеже, то есть по плану, однако, так или иначе сама технология не меняется.
Наиболее часто можно встретить технологию, в которой используются сборно-монолитные железобетонные перекрытия. По технологии та стена, которая является несущей, делается из монолитного бетона. Она имеет вид неразрезных перекрёстных бетонных балок, которые опираются по контуру пролёта. Перекрытие, которое располагается сверху делается из ранее приготовленных железобетонных плит, которые нужно собрать в единое целое. Такой вид фундамента позволяет получать на выходе очень большую жёсткость конструкции и большой запас прочности. Достигается это за счёт совместной работы балок. Так же очень легко осуществить сборку опалубки, так как здесь применены сборные плиты.
Если же стены дома выполнены из кирпича, то под несущие балки можно применить и кирпич. Сначала кирпич укладывают на обычный песчаный раствор и отделяют его от бетона так, чтобы они друг друга не касались. Сделать это можно при помощи строительной бумаги. Потом, когда происходит распалубка, то кирпичи можно убирать и использовать по прямому назначению.
Пространство между балками, которые являются несущими, может быть разной длины. Всё зависит от того, какого размера плита перекрытия. Если плиты укладываются руками, то их вес позволяет это сделать. Значит нетрудно догадаться, что весят такие плиты не больше 120 килограмм. Так как обычная плита имеет порядка 5 сантиметров в толщину, значит, её объём будет не более 1 кубического метра. Отсюда можно при помощи математических расчётов вывести расстояние между балками, которое получится не более одного метра. Ширина такой несущей балки должна быть не меньше 12 сантиметров, так как с двух сторон на неё будут ложиться две плиты перекрытия. Что касается высоты, то она выбирается из расчёта одной двадцатой от расстояния пролёта, который она перекрывает.
Изготовление железобетонных плит самостоятельно
Как уже отмечалось ранее, плиты перекрытия можно изготовить самостоятельно. Самыми лучшими пропорциями считаются следующие:
— 1 часть цемента марки 400-500;
— 3 части крупнозернистого, то есть строительного песка;
— 5-6 частей гравия или гранитного щебня;
Бетонирование балок тех, которые являются перекрёстными, сделать лучше за один раз, чтобы не было перерывов. При этом бетон укладывать нужно начинать в одном углу и вести укладывание до другого. Распалубку производить стоит только через месяц после того, как было выполнено бетонирование. К этому времени бетон наберётся примерно 80 процентов своей прочности.
Если есть необходимость изготовить сборные железобетонные плиты, то делать это лучше в деревянных формах. Такие формы должны быть обиты внутри каким-либо влагостойким материалом, например, полиэтиленом или линолеумом. Если плиты должны получиться примерно 5-6 сантиметров по высоте, а сторона метр и более, то рекомендуется такие плиты армировать металлической проволокой. Толщина арматуры должна быть не меньше 4-6 миллиметров. Сторона квадрата из арматурной сетки должна быть примерно 15 сантиметров. Ящики можно готовить сразу на несколько плит, которые могут располагаться на разных высотах, то есть одна на другой. Для того, чтобы их разделить между ними нужно уложить какой-либо разделительный материал. В роли такого материала может выступать и тот же линолеум и строительная бумага. Так же на такой материал лучше положить и ровный тонкий лист фанеры, чтобы будущая плита тоже была ровной.
Плиты готовятся примерно 2-3 недели. После этого срока они набирают до 70-80 процентов прочности, что позволяет использовать их по прямому назначению.
Обратная засыпка
Перекрытие по фундаменту с обратной засыпкой происходит тогда, когда фундамент уходит далеко в глубину земли. Засыпку песком нужно делать только после того, как фундамент уже достаточно набрался прочности и способен выдержать боковое давление земляного слоя.
Часто неопытные строители пренебрегают вышеуказанным условием, так как боковое давление очень трудно ощутить. Как только фундамент поставлен, то многие тут же засыпают его с внешней стороны, причём не просто землёй, но и разным строительным мусором, таким, как, например, остатки кирпичей, стекла, тех же бетонных плит и так далее. В результате получается, что фундамент трескается и рушится, не простояв и пяти лет.
Почему так происходит
А происходит так потому, что когда ставится фундамент, то он как бы отделяет внутреннюю часть от внешней. В тот момент, когда земля лежала ровно, то в каждой её точке давление было одинаковое, так как оно компенсировалось за счёт того, что это самое давление оказывалось сразу с двух сторон. А что теперь? А теперь вы засыпаете землю только с одной стороны, что приводит к изменению вертикальности фундамента. Он наклоняется вовнутрь постройки. Из-за этого может пострадать не только он, но и вся постройка, так как она стоит на этом фундаменте. Чаще происходит такой случай, что фундамент прогибается не весь, а только его середина, так как углы имеют большую возможность сопротивляться давлению за счёт того, что они опираются на перпендикулярные стены.
Есть и вторая распространённая ошибка. Как уже говорилось, песок засыпается вместе со строительным мусором сразу целиком. Засыпать строительный мусор можно, но только частями. Сначала необходимо засыпать сантиметров двадцать-тридцать, а потом утрамбовать любым приспособлением, дальше засыпаем ещё такой же слой и опять утрамбовываем и так до самого верха.
Иногда вместе с мусором и почвой засыпается и органические материалы. Вот их точно туда сыпать не стоит. Они через некоторое время сгниют и оставят после себя воздушные прослойки, которые опять таки приведут к разности давления на фундамент в разных его частях. Это в свою очередь приведёт к тому, что он начнёт трескаться и разрушаться.
Ещё одним важным условием выполнения правильной засыпки является правильное устройство отмостки. Иногда засыпая фундамент, люди просто забывают о том, что отмостку нужно сделать, ведь это она предохраняет и фундамент, и цоколь от затекания и попадания на них влаги. Сделать отмостку просто. Сначала, когда земля присыпана и утрамбована, то необходимо небольшой слой насыпать по периметру всего фундамента, так чтобы скат получился с наклоном в 3-4 процента. Через некоторое время необходимо повторить процедуру, так как со временем сама земля под своим же весом утрамбовывается, а, следовательно, и отмостка тоже становится ниже.
Ещё одно правило, которое следует помнить при засыпке, это то, что нельзя её использовать, как опору для чего-либо. Как бы земля не трамбовалась, а прежней плотности ей не достичь, пока она сама не уляжется, что происходит примерно за 2-3 месяца.
No votes yet.
Please wait…
domnuzhen.ru
Укладка плит перекрытия на фундамент
Когда говорится про плиты перекрытия, то подразумеваются, прежде всего, бетонные, а точнее железобетонные плиты перекрытия. Их применяют, когда планировка будущего дома включает наличие подвала или, когда дом будет стоять на сырых почвах. Железобетон в меньшей мере подвержен влаге, поэтому и ухода он за собой практически в таких ситуациях не требует никакого.
Как правило, укладка плит перекрытия на фундамент происходит с использованием стандартных железобетонных плит промышленного производства, которые имеют различную толщину и длину порядка 6,3 метра. Такого рода плиты можно использовать в качестве опоры для несущих стен, причём как кирпичных, так и деревянных, перегородок, санитарно -технического и кухонного оборудования, а также для отопительных печей и каминов небольших размеров. Ещё одним достоинством таких плит является то, что полы, которые будут устроены на них, не имеют такого эффекта, как зыбкость, а как следствие могут быть выполнены практически из любого строительного материала.
Недостаток у плит только один – их очень сложно найти в продаже. Во-первых, потому, что купить железобетонную плиту можно не в каждом магазине, а во-вторых, даже если на какой-либо базе они и нашлись, то может оказаться так, что нет нужного размера, а пилить такие плиты крайне тяжело.
По этой простой причине уже давно освоена технология изготовления железобетонных плит в домашних условиях. Для того чтобы самому изготовить такие плиты необходимо иметь следующие компоненты:
— Высокопрочный цемент;
— Металлическая арматура;
— Строительный песок;
— Морозостойкий щебень или гравий;
В таком производстве есть свои плюсы. Например, то, что плиты получаются нужного размера и формы, что исключает необходимость нанимать тяжёлую технику для их монтажа, а обычно так и происходит так, как плиты промышленного производства весят порядка 350 килограмм минимум. Редко, когда попадаются «лёгкие» исключения.
Технология установки железобетонных плит
Любая технология перекрытия подразумевает тот факт, что есть готовая схема укладки плит перекрытий на фундамент. Это значит, что любой способ применяется на определённом чертеже, то есть по плану, однако, так или иначе сама технология не меняется.
Наиболее часто можно встретить технологию, в которой используются сборно-монолитные железобетонные перекрытия. По технологии та стена, которая является несущей, делается из монолитного бетона. Она имеет вид неразрезных перекрёстных бетонных балок, которые опираются по контуру пролёта. Перекрытие, которое располагается сверху делается из ранее приготовленных железобетонных плит, которые нужно собрать в единое целое. Такой вид фундамента позволяет получать на выходе очень большую жёсткость конструкции и большой запас прочности. Достигается это за счёт совместной работы балок. Так же очень легко осуществить сборку опалубки, так как здесь применены сборные плиты.
Если же стены дома выполнены из кирпича, то под несущие балки можно применить и кирпич. Сначала кирпич укладывают на обычный песчаный раствор и отделяют его от бетона так, чтобы они друг друга не касались. Сделать это можно при помощи строительной бумаги. Потом, когда происходит распалубка, то кирпичи можно убирать и использовать по прямому назначению.
Пространство между балками, которые являются несущими, может быть разной длины. Всё зависит от того, какого размера плита перекрытия. Если плиты укладываются руками, то их вес позволяет это сделать. Значит нетрудно догадаться, что весят такие плиты не больше 120 килограмм. Так как обычная плита имеет порядка 5 сантиметров в толщину, значит, её объём будет не более 1 кубического метра. Отсюда можно при помощи математических расчётов вывести расстояние между балками, которое получится не более одного метра. Ширина такой несущей балки должна быть не меньше 12 сантиметров, так как с двух сторон на неё будут ложиться две плиты перекрытия. Что касается высоты, то она выбирается из расчёта одной двадцатой от расстояния пролёта, который она перекрывает.
Изготовление железобетонных плит самостоятельно
Как уже отмечалось ранее, плиты перекрытия можно изготовить самостоятельно. Самыми лучшими пропорциями считаются следующие:
— 1 часть цемента марки 400-500;
— 3 части крупнозернистого, то есть строительного песка;
— 5-6 частей гравия или гранитного щебня;
Бетонирование балок тех, которые являются перекрёстными, сделать лучше за один раз, чтобы не было перерывов. При этом бетон укладывать нужно начинать в одном углу и вести укладывание до другого. Распалубку производить стоит только через месяц после того, как было выполнено бетонирование. К этому времени бетон наберётся примерно 80 процентов своей прочности.
Если есть необходимость изготовить сборные железобетонные плиты, то делать это лучше в деревянных формах. Такие формы должны быть обиты внутри каким-либо влагостойким материалом, например, полиэтиленом или линолеумом. Если плиты должны получиться примерно 5-6 сантиметров по высоте, а сторона метр и более, то рекомендуется такие плиты армировать металлической проволокой. Толщина арматуры должна быть не меньше 4-6 миллиметров. Сторона квадрата из арматурной сетки должна быть примерно 15 сантиметров. Ящики можно готовить сразу на несколько плит, которые могут располагаться на разных высотах, то есть одна на другой. Для того, чтобы их разделить между ними нужно уложить какой-либо разделительный материал. В роли такого материала может выступать и тот же линолеум и строительная бумага. Так же на такой материал лучше положить и ровный тонкий лист фанеры, чтобы будущая плита тоже была ровной.
Плиты готовятся примерно 2-3 недели. После этого срока они набирают до 70-80 процентов прочности, что позволяет использовать их по прямому назначению.
Обратная засыпка
Перекрытие по фундаменту с обратной засыпкой происходит тогда, когда фундамент уходит далеко в глубину земли. Засыпку песком нужно делать только после того, как фундамент уже достаточно набрался прочности и способен выдержать боковое давление земляного слоя.
Часто неопытные строители пренебрегают вышеуказанным условием, так как боковое давление очень трудно ощутить. Как только фундамент поставлен, то многие тут же засыпают его с внешней стороны, причём не просто землёй, но и разным строительным мусором, таким, как, например, остатки кирпичей, стекла, тех же бетонных плит и так далее. В результате получается, что фундамент трескается и рушится, не простояв и пяти лет.
Почему так происходит
А происходит так потому, что когда ставится фундамент, то он как бы отделяет внутреннюю часть от внешней. В тот момент, когда земля лежала ровно, то в каждой её точке давление было одинаковое, так как оно компенсировалось за счёт того, что это самое давление оказывалось сразу с двух сторон. А что теперь? А теперь вы засыпаете землю только с одной стороны, что приводит к изменению вертикальности фундамента. Он наклоняется вовнутрь постройки. Из-за этого может пострадать не только он, но и вся постройка, так как она стоит на этом фундаменте. Чаще происходит такой случай, что фундамент прогибается не весь, а только его середина, так как углы имеют большую возможность сопротивляться давлению за счёт того, что они опираются на перпендикулярные стены.
Есть и вторая распространённая ошибка. Как уже говорилось, песок засыпается вместе со строительным мусором сразу целиком. Засыпать строительный мусор можно, но только частями. Сначала необходимо засыпать сантиметров двадцать-тридцать, а потом утрамбовать любым приспособлением, дальше засыпаем ещё такой же слой и опять утрамбовываем и так до самого верха.
Иногда вместе с мусором и почвой засыпается и органические материалы. Вот их точно туда сыпать не стоит. Они через некоторое время сгниют и оставят после себя воздушные прослойки, которые опять таки приведут к разности давления на фундамент в разных его частях. Это в свою очередь приведёт к тому, что он начнёт трескаться и разрушаться.
Ещё одним важным условием выполнения правильной засыпки является правильное устройство отмостки. Иногда засыпая фундамент, люди просто забывают о том, что отмостку нужно сделать, ведь это она предохраняет и фундамент, и цоколь от затекания и попадания на них влаги. Сделать отмостку просто. Сначала, когда земля присыпана и утрамбована, то необходимо небольшой слой насыпать по периметру всего фундамента, так чтобы скат получился с наклоном в 3-4 процента. Через некоторое время необходимо повторить процедуру, так как со временем сама земля под своим же весом утрамбовывается, а, следовательно, и отмостка тоже становится ниже.
Ещё одно правило, которое следует помнить при засыпке, это то, что нельзя её использовать, как опору для чего-либо. Как бы земля не трамбовалась, а прежней плотности ей не достичь, пока она сама не уляжется, что происходит примерно за 2-3 месяца.
yegorka.com
Правила укладывания плит перекрытия
Рубрика: Прочее | 03.06.2014
Загрузка…Строительство загородного дома подразумевает выполнение множества разных операций, включая укладку плит перекрытия. Если дом возводится из кирпича, камня или бетонных блоков, то перекрытия необходимо использовать железобетонные. Они характеризуются такими качествами как:
- прочность;
- долговечность;
- огнеупорность;
- ровная поверхность пола;
- большой вес.
Следовательно, укладывать такие плиты необходимо только с помощью строительной техники, то есть стрелкового крана. Как правильно уложить плиты перекрытия на фундамент вы сможете узнать из нашей статьи.
Материалы и инструменты
Помимо крана для укладки плит перекрытия вам потребуются разные инструменты и материалы, а именно:
- аппарат электросварки;
- компрессор;
- строительный уровень;
- молоток;
- подмостки;
- кельма;
- ножовка;
- лом;
- арматура;
- опалубка;
- отбойный молоток;
- бетонный раствор;
- сами плиты перекрытия.
Подготовительные работы
Прежде чем приступить к укладке плит перекрытия, необходимо выровнять поверхность фундамента. Проверьте, как расположены углы основания фундамента, то есть лежат ли они в одной горизонтальной плоскости. Чтобы проверить ровность фундамента, воспользуйтесь уровнем. Если есть необходимость, выровняйте фундамент с помощью цементного раствора.
Постель
После выравнивания фундамента следует подготовить так называемую «постель» для плит перекрытия. Она представляет собой слой из цемента и песка, толщина которого равна примерно 50 мм. Затем на поверхность фундамента кладется арматурная сетка, которая как можно скорее заливается цементом до необходимого уровня. Выравнивают цементный раствор деревянными брусками, которые необходимо уложить на наружную сторону стен. Снимают бруски только тогда, когда начинают укладку перекрытий.
Укладка плит
Следующий этап довольно ответственный, так как вам придется класть плиты из железобетона на фундамент дома. Это можно сделать только при помощи крана, поскольку вес одной плиты может достигать нескольких тонн в зависимости от размера и конструкции. Плиты должны лечь на фундамент ровно, с соблюдением строгой горизонтальности. Для проверки качества перекрытия фундамента нужно каждый элемент проконтролировать с помощью строительного уровня.
Необходимо соблюдать все требования при выполнении данных работ, чтобы монтаж был правильным. Например, следует знать, что плиты перекрытия должны опираться на стены фундамента только короткой стороной. Причем одна плита опирается на две стены краями. Тогда смешение плит перекрытия при неравномерной усадке фундамента будет исключено.
Помните, что на стены плиты должны заходить не полностью, а примерно на 10 см. Дело в том, что такое расположение значительно снизит теплопотери при эксплуатации дома, так как при таком расположении можно будет утеплить щели между плитой, стенами и фундаментом или залить их специальным материалом.
Армирование
Для надежности перекрытия фундамента и обеспечения единства всей конструкции, состоящей из плит и стен фундамента, все ее элементы необходимо связать с помощью жестких арматурных петель. Каждая из петель соединяет только соседние плиты. Крепят петли при помощи сварочного аппарата. Для этой цели используется прут сечением свыше 8 мм, тогда сцепление будет надежным. В качестве прута лучше взять катанку класса А1, так как при перегрузке она не поломается, а только растянется. С одной стороны прут приваривают к петле перекрытия, а другой стороной прута соединяют монтажную петлю соседней плиты. Установка анкеров обычно делается на наружную стену, тогда конструкция будет достаточно прочной и надежной.
Обработка стыков
На следующем этапе нужно обработать стыки и зазоры между фундаментом и плитами. Для этого строительная техника и кран вам не понадобятся. Дело в том, что эта операция на так тяжела, как скрупулезна, и требует много времени. В первую очередь по периметру стен выкладывается кирпичный слой. Он способствует сохранению тепла в доме, а фасад обретает цельность. Далее между кирпичом и плитами необходимо уложить слой теплоизоляции. В качестве теплоизоляционного материала можно использовать минеральную вату, цементно-стружечную плиту, стирозол, пенофол или изолон.
Обработка зазоров
Когда будут проложены все коммуникации, приступайте к обработке зазоров и щелей. Для заделки узких зазоров достаточно заложить их паклей и затем залить раствором бетона. Для заделки больших щелей необходимо сделать монолит. Для этого нужно использовать арматуру и соорудив под плитой перекрытия опалубку, залить щель с раствором бетона.
Советы профессионалов
Прежде чем заказать плиты перекрытия, следует начертить план их установки со всеми подробностями и указанием точных размеров. Тогда вы сможете правильно рассчитать размеры перекрытий и их число. Кроме того, это позволит определить самый оптимальный вариант размещения плит с учетом зазоров и заходов на стены. Как правило, расчеты делаются еще во время создания проекта дома.
Нашел отличный сайт — https://lombardnarige.ru, советуюkbtm.ru
опирание, как положить на ленточное основание
Наиболее рациональный способ устройства перекрытий фундамента — применение железобетонных плит. Это позволяет существенно сократить время строительства, получить распределение нагрузок от всех внутренних перегородок.
Укладка плит перекрытия на фундамент осуществляется при помощи подъемной техники, при этом следует придерживаться определенных рекомендаций.
Подготовка фундамента
Для того чтобы перекрытие работало наиболее эффективно, оно должно быть уложено на выровненную по уровню поверхность. Поэтому, перед тем как положить плиты перекрытия на фундамент необходимо проверить этот параметр. Лучше всего это выполнить при помощи лазерного нивелира, хотя и обычные оптические модели данного инструмента отличаются хорошей точностью.
- Определяются самые высокие и низкие точки фундамента. Исходя из величины перепада, определяется способ выравнивания поверхности.
- При небольшой разнице (до 5 см) применяют цементно-песчаную стяжку с армированием специальной сеткой.
- При больших перепадах выравнивание выполняется кирпичной кладкой или доливается бетонный пояс.
- Для сборных фундаментов из блоков устанавливается железобетонный пояс (монолитный или составной из стандартных элементов).
Чтобы избежать данного этапа работы, старайтесь выполнять возведение фундамента с максимальной точностью, это поможет избежать множества проблем.
Опирание плит на фундамент и их раскладка
В зависимости от материала, из которого сделан фундамент и верхний выравнивающий пояс, определяется глубина опирания плит. Все стандартные элементы могут опираться как на 2, так и на 3 стороны или по контуру.
Опирание плит перекрытия на фундамент должно составлять:
- Для кирпичных стен не менее 12,5 см.
- Для железобетонных конструкций не менее 6 см.
Все эти величины должны определяться проектом. Все плиты имеют стандартные размеры, при этом по ширине иногда не удается перекрыть всю площадь целым числом плит. Рубка плиты вдоль занятие достаточно тяжелое, поэтому можно предпринять следующие действия.
Первая и крайняя плита ложиться с опиранием только на две стороны, при этом отступ от 3 стены может достигать 25 см, образовавшиеся пустоты можно будет заделать несколькими способами.
Монтаж плит перекрытия
После того как ленточный фундамент окончательно выровнен, можно приступать к монтажу. Все работы необходимо выполнять при помощи подъемной техники, при этом необходимо выбирать автокран с подходящей грузоподъемностью и вылетом стрелы. Это поможет сократить количество его переустановок, а значит, уменьшит время аренды и ее стоимость.
Укладывать плиты на фундамент можно как на сухую, так и на цементный раствор марки не менее М100. Предпочтение стоит отдавать именно второму варианту, экономить на небольшом количестве раствора бессмысленно.
- На опорные стены наносится слой раствора толщиной около 20 мм, при этом рекомендуется уложить в его толщу прут арматуры (диаметр 10-12 мм). Данный прием позволит обеспечить один уровень плит по стыкам, предупредит полное выдавливание раствора из стыка.
- Перед началом монтажа следует заделать пустоты в плитах. Лучше всего для этой цели использовать утеплитель (250-300 мм) и закрыть торец цементным раствором.
- Плита укладывается гладкой стороной внутрь (потолок подвала), в этом случае между ними останется шов, который будет удобно заделать.
- Для монтажа перекрытия необходима бригада из 3-4 человек (один крепит стропы на плитах, остальные укладывают их на фундамент и ровняют).
- Плиты должны укладываться как можно плотнее друг к другу. Установка плит перекрытия на фундамент (окончательная регулировка положения) выполняется при помощи ломов. При этом выполнять данную операцию можно на протяжении 5-10 минут после укладки.
- В некоторых случаях применяется анкерование плит перекрытия к фундаменту, но данная процедура необязательна. Нередко применяется и связка плит между собой арматурой, это придает конструкции дополнительную устойчивость. Для этого арматура приваривается к каркасу плиты (места крепления крюков строп при подъеме). Таким образом, все плиты соединяются в единое целое.
Несколько слов о приготовлении цементного раствора.
Все компоненты цементного раствора перед смешиванием должны быть просеяны, в песке не должно быть ни малейших камней. Дело в том, что они могут не дать плите лечь на фундамент равномерно всей поверхностью.
Заделка швов и закладка пустот
Особо тщательно необходимо выполнять заделку швов между плитами, в противном случае может возникнуть промерзание конструкции или ненужная потеря тепла через такие пустоты в конструкции. Рекомендуется заполнять швы цементным раствором или бетонной смесью из щебня мелких фракций (при значительной ширине шва).
При этом иногда под стык изнутри приходится крепить доску в качестве опалубки. Закрепить ее можно при помощи проволоки, которая подвязывается к уложенному поперек шва обрезку арматуры. Нередко прибегают к дополнительному утеплению стыков пенопластом.
Заделку швов необходимо выполнять сразу после монтажа плит, в противном случае они забиваются строительным мусором, вычистить который практически невозможно. А это может привести к ухудшению изоляции стыков.
Для закладки оставшихся пустот так же можно применять бетонную смесь с установкой опалубки. Небольшие проемы можно заложить кирпичом или шлакоблоком (другими типами блоков). При этом одна часть кирпича должна опираться на фундамент, вторая на плиту перекрытия.
Армопояс
Практически во всех случаях фундамент из плит перекрытия должен быть усилен армопоясом (сейсмопоясом). Он применяется для увеличения устойчивости конструкции, повышает ее жесткость, препятствует образованию трещин в конструкциях.
Армопояс представляет собой монолитную железобетонную конструкцию, которая выливается по периметру фундамент вокруг плит перекрытия. Устанавливается опалубка, укладывается арматура и выполняется заливка бетона.
Если проектом такое усиление не требуется, весь периметр можно выложить кирпичом. При этом нередко прибегают к дополнительному утеплению пенопластом, который укладывается между плитой и кирпичной кладкой. Поверх кирпичной кладки укладывается армирующая сетка и повторно наносится слой цементного раствора, это дополнительно повысит прочность конструкции.
Выполненное таким образом перекрытие считается самым надежным и долговечным, в отличие от деревянных конструкций оно практически не подвержено разрушению, что увеличивает срок службы всего здания.
www.bobrovka.ru
Укладка плит перекрытия на фундамент
Одним из важнейших элементов конструкции здания является фундамент. Для его кладки чаще всего используют плиты перекрытия, которые характеризуются высокой прочностью. Несмотря на это, неправильная укладка плит перекрытия на фундамент может привести к разрушительным последствиям. Чтобы этого избежать следует знать не только технологию монтажа плит, но и их строение.
Все плиты перекрытия являются железобетонными изделиями. Изготавливаются они из тяжелого либо силикатного бетона высокой плотности. Для равномерного распределения нагрузки и улучшения прочности, плиты оснащаются армированным слоем.
Они могут применяться в строительстве многоэтажных домов, небольших построек или подвалов. В домах они разделяют этажи, так как деревянные перекрытия не способны выдержать такой нагрузки.Итак, существует три основных вида железобетонных перекрытий: пустотные, монолитные и ребристые.
Монолитные плиты перекрытия
Данный тип перекрытия используется в сложных местах, где наблюдается сейсмическая активность или смещение грунта. Монолитные плиты обладают высокой прочностью. Изготавливаются они двух видов: сборные и сплошные.
- Сборные плиты выпускаются на заводах. Укладываются они на песчаную подушку фундамента с гидроизоляционными материалами и стягиваются бетонным раствором. Такой способ кладки используется крайне редко из-за длительного и трудоемкого процесса.
- Сплошные (монолитные) плиты перекрытия изготавливаются сразу на месте стройки. Изначально выполняют песчаную подушку с гидроизоляцией, на которую выкладывается армированная сетка (на всю площадь фундамента). Затем все заливается бетонным раствором необходимой толщины.
Преимуществами монолитного перекрытия можно отметить прочность и долговечность фундамента, а так же возможность строить здание в местах недоступных для подъезда тяжелой техники. Минусом такого перекрытия считается длительное затвердевание фундамента, которое длится около 25 дней. Монолитный фундамент укладывается только в том случае, если нет необходимости в цокольном этаже либо подвале.
Пустотные плиты перекрытия
Для того чтоб компенсировать высокую степень тепло и звукопроводности бетона, плиты перекрытия производят с продольными отверстиями, сохраняющими тепло в помещении. Пустотные плиты так же имеют армированный слой, который значительно укрепляет изделие. Они отличаются сравнительно небольшим весом, что дает возможность снизить давление на основании фундамента. Пустотные плиты перекрывают не только фундамент, но и разделяют этажи. Такое перекрытие довольно быстро монтировать с помощью автокрана. По сравнению с монолитными, пустотные плиты меньше стоят и хорошо изолируют звук.
Ребристые перекрытия используются в строительстве промышленных зданий с высокими механическими нагрузками. На поверхности плиты имеются выступы в виде ребер, увеличивающие прочность материала.

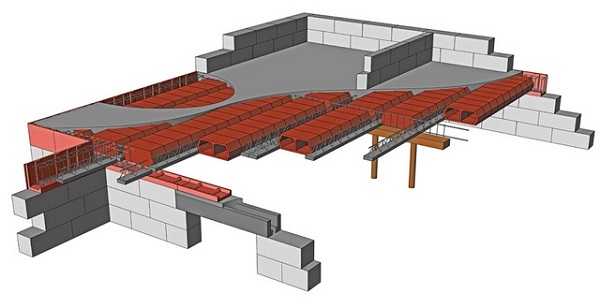

Технология укладки плит
Сборные плиты для фундамента укладываются автокраном. Перед тем как начинать монтаж плит необходимо на места соприкосновения с опорой фундамента нанести свежий раствор цемента. Если же в плитах имеются пустоты, их заделывают утепляющим материалом. Плита кладется гладкой стороной вниз. Таким образом, шов между плитами будет легко заделать. Укладка плит перекрытия на фундамент происходит стык в стык, максимально сокращая расстояние между железобетонными изделиями. После чего швы заполняются щебнем, керамзитом либо др. аналогичным материалом и замазывается цементным раствором.
Видео об ошибках при строительстве дома
nagdak.ru
