Схема армирования ленточного фундамента — советы экспертов.

Собирающийся строить дом владелец должен иметь хоть какое-то представление, с чего начинать строительство.

А самое главное, необходимо знать, с чего и как начинать делать ленточный фундамент.

Капитальные дома должны стоять на прочном основании, которое может выстоять десятки лет и выдерживать при этом все нагрузки.

Что такое и для чего нужно армирование?

Армирование – это прокладывание прутьев из прочной стали вдоль ленты фундамента. Бетонный камень имеет большие показатели прочности в случае сжатия, но при нагрузке на разрывы он не настолько прочен.

Различные структуры грунта и особенности здания могут вызвать неравномерные нагрузки, что приводит к различным деформациям, в том числе и разрывам.

В результате разрывов фундамент может покрыться трещинами. А любая из них может привести к разрушению дома.

Для укрепления конструкции и компенсации этого недостатка и нужно армировать фундамент ленточного типа. Стальная арматура, которую размещают внутри бетона, помогает устранить его растяжение, делая его прочным и устойчивым к температурным перепадам и большому весу.

Какую арматуру использовать?

Для каркаса обычно используют следующие типы арматуры:

  1. стержни из стали А-III, диаметр которых 1,0-1,6 см, а длина около 600 см;
  2. хомуты, диаметр которых 0,51 см, они сделаны из вспомогательной арматуры Вр-І;
  3. вертикальные прутья-штыри диаметром 1 см.

Использовать вспомогательную арматуру нужно обязательно, если бетонируется фундамент высотой более 15 см. Вертикальные стержни предназначены для соединения вертикальных частей его конструкции и равномерного распределения нагрузок вдоль всего фундамента строения.

Рекомендация! Обратите внимание и на стеклопластиковые прутья. Они обладают более высокой прочностью по сравнению с их стальными аналогами.

Расчет арматуры

При расчетах арматуры ленточного фундамента учитывают такие параметры:

  1. максимальная нагрузка на звенья каркаса арматуры;
  2. отступ стержней вдоль периметра;
  3. ширина.

Максимум нагрузки приходится на продольные части каркаса. Потому оптимальным вариантом будет использование ребристых штырей для каркасной арматуры. Благодаря этому будет достигнуто самое качественное сцепление с бетоном.

Укладка каркаса выполняется с учетом разницы показателей грунта. Чем она больше, тем толще стержни арматуры нужно использовать в каркасе.

Стальные прутья, укладываемые по периметру фундамента должны располагаться на расстоянии более 50 мм от верхнего края основания, опалубки и дна. Помещаемая в бетон арматура должна получить защиту от коррозии.

Расстояние между прутьями определяется, например, так. Пусть ширина фундамента равна 0,4 м, тогда расстояние между стержнями, располагаемыми вдоль, должно быть равно:

  1. 1-3 дм по вертикали в зависимости от глубины и нагрузки;
  2. 3 дм по горизонтали.

Гладкие стержни, выдерживающие меньшие нагрузки, используют для вертикальных и поперечных элементов каркаса. Располагают их на расстоянии 1-3 дм друг от друга. Иногда можно располагать стержни на расстоянии до 5 дм.

Важно! По строительным правилам, каркас ленточного фундамента необходимо делать по ширине в 2 раза меньшим высоты. После всех проведенных расчетов, можно начинать монтажные работы.

Как сделать арматурный каркас?

Существуют стандартные технологические операции армирования такого фундамента, которые предполагают укладку четырех стержней, уложенных горизонтально: два — у верхнего края; два — у нижнего. Между собой стержни соединяют хомутами.

Следует отметить, что выступающие арматурные прутья лучше сцепляются с бетонной. Именно поэтому лучше всего нарезать несколько длиннее фундамента.

Монтаж предусматривает следующие шаги:

После монтирования опалубки производится монтаж опорных прутьев арматуры. Их располагают по всей длине траншеи. Правильно ли установлены стрежни, можно проверить, используя отвес.

Слой битого кирпича на дне фасадной траншеи предназначен для так называемой подушки. Силикатный кирпич для этой цели недопустим.

Поперечную арматуру можно загнуть, чтобы она как бы шла по траншее. На прутья надевается труба, и с ее помощью прутья изгибаются так, как это необходимо.

Обвязка необходима для того, чтобы армирование фундамента было точным и качественным. Она надежно фиксирует расположение арматуры. На практике применяют для этой цели пластиковые хомуты, сварку или вязальную проволоку.

Наиболее надежной является фиксация арматуры вязальной проволокой.

После того, как было произведено армирование, необходимо залить фундамент бетоном. А какой бетон использовать для этих целей, Вы можете узнать из нашей статьи.

Схема армирования

Ее различные варианты можно найти в интернете. Порой даже все необходимые расчеты выполнены. Вот пример такой схемы:


Как правильно армировать ленточный фундамент, Вы можете узнать из видео ниже:



Оцените статью:

Поделитесь с друзьями!

Вконтакте

Facebook

Twitter

Google+

Мой мир

6sotok-dom.com

Армирование ленточного фундамента — правила, схемы, инструкции!

Армирование ленточного фундамента значительно увеличивает его характеристики по прочности, позволяет создавать устойчивые конструкции при одновременном уменьшении веса.

Армирование ленточного фундамента

Расчеты арматуры и схемы армирования выполняются согласно положениям действующего СНиПа 52-01-2003. Документ имеет подробные требования   к расчетам, дает сноски на нормативные документы и своды правил.

СП 63.13330.2012 Бетонные и железобетонные конструкции. Основные положения. Актуализированная редакция СНиП 52-01-2003. Файл для скачивания

СНиП 52-01-2003

Ленточный фундамент должен отвечать выдвигаемым требованиям по долговечности, надежности, устойчивости к различным климатическим факторам и механическим нагрузкам.

Содержание материала

Требования к бетону

Главными характеристиками прочности бетонных конструкций является показатель сопротивления осевому сжатию (Rb,n), растяжению (Rbt,n) и поперечному излому. В зависимости от нормативных стандартных показателей бетона подбирается его конкретная марка и класс. С учетом ответственности конструкции могут использоваться поправочные коэффициенты надежности, которые колеблются от 1,0 до 1,5.

Эпюра изгибающих моментов

Требования к арматуре

Во время армирования ленточных фундаментов устанавливается вид и контролируемые значения качества арматуры. Стандартами допускается к применению горячекатаная строительная арматура периодического профиля, термически обработанная арматура или механически упрочненная арматура.

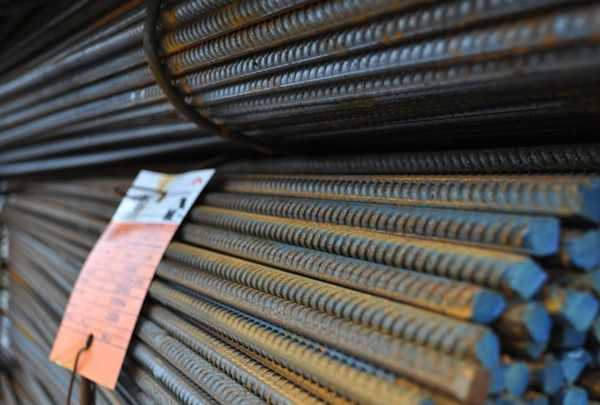

Строительная арматура

Класс арматуры выбирается с учетом гарантированного значения предела текучести при максимальных нагрузках. Кроме характеристик на растяжение, нормируется пластичность, стойкость к коррозии, свариваемость, устойчивость к отрицательным температурам, релаксационная стойкость и допустимое удлинение до начала разрушительных процессов.

Таблица классов арматуры и марок стали

Тип профиляКлассДиаметр, ммМарка стали
Гладкий профильА1 (А240)6-40Ст3кп, Ст3пс, Ст3сп
Периодический профильА2 (А300)10-40, 40-80Ст5сп, Ст5пс, 18Г2С
Периодический профильА3 (А400)6-40, 6-2235ГС, 35Г2С, 32Г2Рпс
Периодический профильА4 (А600)10-18 (6-8), 10-32 (36-40)80С, 20ХГ2Ц
Периодический профильА5 (А800)10-32 (6-8), (36-40)23Х2Г2Т
Периодический профильА6 (А1000)10-2222Х2Г2АЮ, 22Х2Г2Р

Расчет ленточного фундамента производится в соответствии с рекомендациями ГОСТ 27751, рассчитываются показатели предельных нагруженных состояний по группам.

К первой группе отнесены  состояния, приводящие к полной непригодности фундамента, ко второй группе отнесены состояния, приводящие к частичной потере устойчивости, затрудняющие нормальную и безопасную эксплуатацию зданий. По предельно допустимым состояниям второй группы производятся:

  • расчеты по появлению первичных трещин на поверхности ленточного фундамента;
  • расчеты по временному периоду увеличения образовавшихся трещин в бетонных конструкциях;
  • расчеты по линейным деформациям ленточных фундаментов.

К основным показателям по устойчивости к деформации и прочности строительной арматуры относится максимальная прочность при растяжении или сжатии, определяемая в лабораторных условиях на специальных испытательных стендах. Технология и методы испытаний прописаны в государственных стандартах. В некоторых случаях производитель может пользоваться нормативно-технической документацией, разработанной предприятием. При этом нормативно-техническая документация должна в обязательном порядке утверждаться контролирующими органами.

Для бетонных конструкций эти значения могут ограничиваться максимальными показателями изменения линейности бетона. В качестве обобщенных показателей принимаются фактические диаграммы состояния арматуры при кратковременном одностороннем воздействии расчетных нормативных нагрузок. Характер диаграмм состояния строительной арматуры устанавливается с учетом ее конкретного вида и марки. Во время инженерного расчета армированного фундамента диаграмма состояний определяется после замены нормативных показателей фактическими.

Требования к армированию

Арматурный каркас — фото

  1. Требования к размерам железобетонной конструкции. Геометрические размеры фундамента не должны препятствовать правильному пространственному размещению арматуры.
  2. Защитный слой должен обеспечивать совместное сопротивление нагрузкам арматуры и бетона, предохранять от воздействия внешней среды и обеспечивать устойчивость конструкции.
  3. Минимальное расстояние между отдельными стержнями арматуры должно гарантировать совместную работу ее с бетоном, позволять правильно стыковать и обеспечивать правильную технологическую заливку бетона.

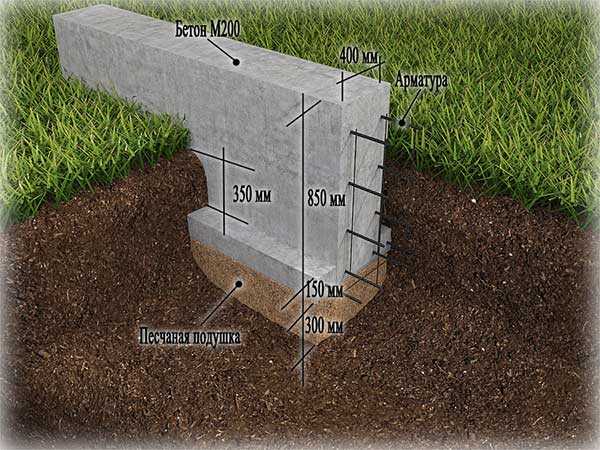

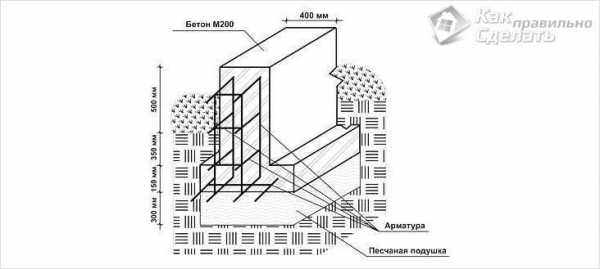

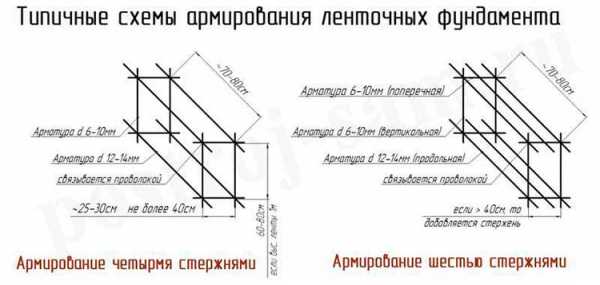

Схема ленточного армированного фундамента

Для армирования можно использовать только качественную арматуру, вязание сеток выполняется с учетом расчетных проектных показателей. Отклонения от значений не могут выходить за поля допусков, регламентируемых СНиП 3.03.01. Специальные строительные мероприятия должны обеспечивать надежную фиксацию арматурной сетки согласно существующим правилам.

Арматурный каркас для ленточного фундамента

СНиП 3.03.01-87. Несущие и ограждающие конструкции. Строительные нормы и правила. Файл для скачивания

СНиП 3.03.01

Во время загиба арматуры нужно пользоваться специальными приспособлениями, минимальный радиус изгиба зависит от диаметра и конкретных физических характеристик строительной арматуры.

Видео — Ручной станок для гибки арматуры, видеоинструкция

Видео — Как гнуть арматуру. Работа на самодельном станке

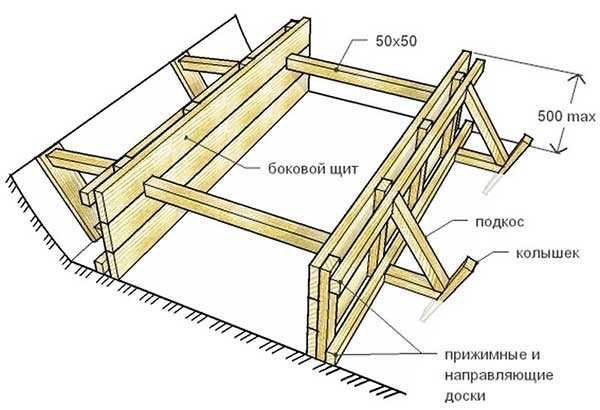

Арматура вставляется в опалубку, изготовление опалубки следует выполнять с учетом требований ГОСТа 25781 и ГОСТа 23478.

ФОРМЫ СТАЛЬНЫЕ ДЛЯ ИЗГОТОВЛЕНИЯ ЖЕЛЕЗОБЕТОННЫХ ИЗДЕЛИЙ. Технические условия. Файл для скачивания

ГОСТ 25781

Опалубка для возведения монолитных бетонных и железобетонных конструкций. Классификация и общие технические требования

ГОСТ 23478

Расчет количества и диаметра арматуры

Для ленточного фундамента бань применяется строительная арматура с периодическим профилем Ø 6÷12 мм.

Арматура периодического профиля Ø 10 мм

Действующие государственные нормативные акты регламентируют минимальное количество прутков в бетоне для придания ему максимальных характеристик прочности. Минимальное общее сечение продольных прутков арматуры не может составлять ≤ 0,1% площади сечения ленты фундамента. К примеру, если ленточный фундамент имеет сечение 12000×500 мм (площадь сечения равняется 600000 мм2), то общая площадь всех продольных прутков должна составлять не менее 600000×0,01%=600 мм2. На практике застройщики редко выдерживают этот показатель, учитывается еще и вес бани, характер грунтов и конкретная марка бетона. Эта расчетная величина может считаться ориентировочной, отклонения от рекомендованных значений не должно превышать ≈20% в меньшую сторону.

Количество арматуры вычисляют математически

Для расчета количества арматуры нужно знать площадь сечения ленты фундамента и площадь сечения арматурного прутка. Для облегчения выполнения подсчетов предлагаем вашему вниманию готовую таблицу.

 Число стержней
Диаметр, мм123456789
628,35785113141170198226254
850,3101151201251302352402453
1076,5157236314393471550628707
121132263394525656797929051018
141543084626167699231077112311385
1620140260380410051206140716081810
18254,5509763101812721527178120362290
20314,2628942125615711885219925132828

Теперь расчеты существенно облегчаются. К примеру, для армирования ленточного фундамента вы используете восемь рядов арматуры диаметром 10 мм. Согласно таблице общая площадь стержней равняется 628 мм. Такой каркас может работать с бетонной лентой глубиной 120 см и шириной 50 см. Несколько лишних квадратных миллиметров можно не принимать во внимание, они будут дополнительной страховкой на случай нарушения технологии вязки или изготовления некачественного бетона.

Кроме этих показателей нужно определиться с диаметрами стержней для фундаментов. Эти показатели зависят от многих составляющих, для упрощенных расчетов можно пользоваться предлагаемой таблицей.

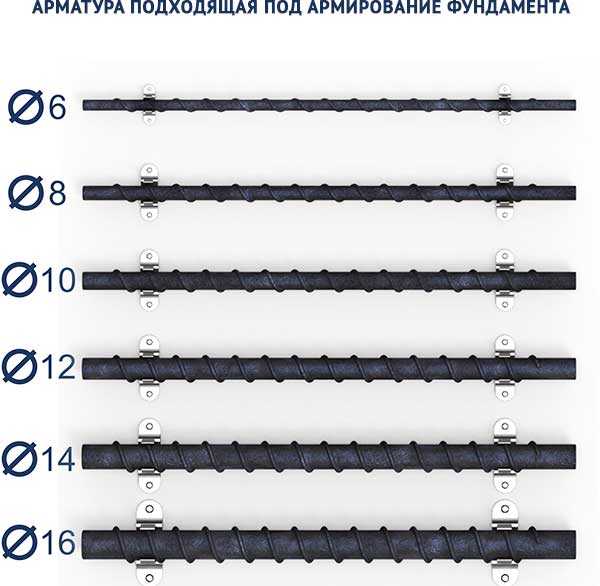

Допустимые диаметры арматуры

При помощи этой таблицы можно без проблем подобрать рекомендуемый диаметр арматуры для ленточного фундамента.

Правила армирования ленточного фундамента

Существует несколько схем вязки арматуры, каждый застройщик может пользоваться наиболее удобной для себя. Выбор схемы нужно осуществлять с учетом размеров фундамента и его несущих характеристик.

Схемы вязки арматуры

Арматуру можно вязать отдельно, а потом готовые элементы конструкции опускать в траншею фундамента и соединять между собой, а можно сразу вязать в траншее. Оба способа почти равноценные, но есть небольшая разница. На земле все главные прямолинейные элементы можно делать самостоятельно, при работе в траншее обязателен помощник. Для вязки нужно изготовить специальный крючок, соединение выполняется мягкой проволокой диаметром ≈0,5 мм.

Вязка крючком арматуры

Вязка арматуры крючком

В некоторых статьях можно встретить советы во время вязки пользоваться ручной электрической дрелью – не обращайте на них внимания. Так могут писать те, кто понятия не имеет о работе.

Дрель с крючком

Во-первых, от дрели рука устанет намного больше и быстрее, чем от легкого крючка. Во-вторых, под ногами всегда будут путаться кабели, цепляться за торцы арматуры и т. д. В-третьих, не на всех строительных участках есть электрическая энергия. И, в-четвертых, у вас узлы из проволоки постоянно будут или недотянутыми или разорванными.

Для вязки арматуры применяется тонкая мягкая и проволока, а она имеет низкую прочность. Проволоку хорошо натягивайте, прочное связывание должно происходить за два–три оборота крючка. В противном случае намного понижается производительность труда и увеличивается утомляемость. Еще есть варианты сваривания арматуры, о них мы поговорим в следующем разделе статьи.

Проволока для вязки арматуры
Узел

Заводской крючок для вязания арматуры
Самодельный крючок для вязки арматуры

Как вязать арматурную сетку самостоятельно

Мы уже выше говорили, что таким способом можно вязать арматуру на земле. Изготавливаются только прямолинейные участки сетки, углы привязываются уже после их опускания в траншею.

Шаг 1. Подготовьте куски арматуры. Стандартная длина прутков шесть метров, по возможности трогать их не нужно. Если вы опасаетесь, что с такой диной будет сложно работать – разрежьте их пополам.

Резка арматуры

Мы советуем начинать вязать арматуру для самого короткого участка ленточного фундамента, это даст возможность приобрести небольшой опыт и уже более уверенно справляться с длинными прутками. Резать их не рекомендуется, это увеличивает расход металла и понижает прочность фундамента. Размеры заготовок рассмотрим на примере ленточного фундамента высотой 120 см и шириной 40 см.

Арматура должна со всех сторон заливаться бетоном толщиной не менее 5 сантиметров. Это исходные условия. С учетом таких показателей чистые размеры арматурного каркаса должны составлять по высоте не более 110 см (минус 5 см с каждой стороны) и по ширине 30 см (минус 5 см с каждой стороны). Для вязки нужно прибавить по два сантиметра с каждой стороны на нахлест. Значит, заготовки для горизонтальных перемычек должны иметь длину 34 см, заготовки для вертикальных перемычек должны иметь длину 144 см. Но таким высоким каркас делать не стоит, достаточно иметь высоту 80 см.

Как правильно вязать арматуру

Шаг 2. Выберите ровную площадку, положите два длинных прутка, подровняйте их торцы.

Шаг 3. На расстоянии ≈ 20 см от торцов привяжите по обеим крайним сторонам горизонтальные распорки. Для вязки нужна проволока длиной примерно 20 сантиметров. Сложите ее вдвое, просуньте под местом связывания и затяните проволоку обыкновенным прокручиванием вязального крючка. Не переусердствуйте с усилием, проволока может не выдержать. Величина усилий скручивания определяется опытным путем.

Шаг 3. На расстоянии приблизительно 50 сантиметров привязывайте по очереди все оставшиеся горизонтальные распорки. Все готово – отложите конструкцию на свободное место и таким же образом сделайте еще один элемент каркаса. У вас получилась верхняя и нижняя часть, теперь нужно скрепить их вместе.

Шаг 4. Далее следует приспособить упоры для двух частей сетки, упереть их можно к любому предмету. Главное, чтобы связанные элементы занимали устойчивое боковое положение, расстояние между ними должно равняться высоте вязаной арматуры.

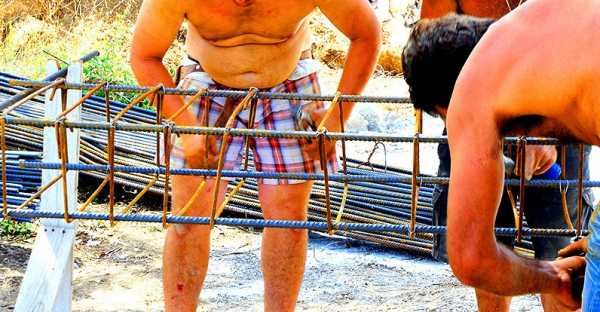

Вязка армокаркаса

Шаг 5. По торцам привязать по две вертикальные распорки, размеры вы уже знаете. Когда каркас стал уже более-менее напоминать готовое изделие – привязывайте все остальные куски. Не спешите, проверяйте все размеры. Хотя у вас заготовки и одинаковой длины, проверка размеров не повредит.

Шаг 6. По такому же алгоритму нужно на земле связать все прямые участки каркаса.

Шаг 7. Положите на дно траншеи фундамента подкладки высотой не менее пяти сантиметров, на них будут лежать нижние прутки сетки. Поставьте боковые подпорки, выставьте сетку в правильном положении.

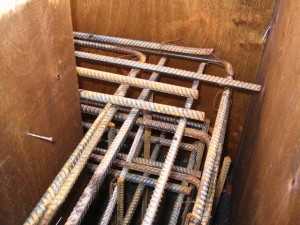

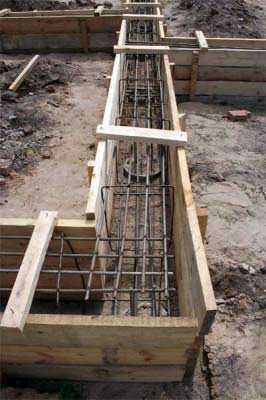

Армирование (каркас установлен в опалубку)

Шаг 8. Снимите размеры непровязанных углов и стыков, заготовьте куски арматуры для соединения каркаса в единую конструкцию. Имейте в виду, что нахлест торцов арматуры должен быть не менее пятидесяти диаметров прутка.

Шаг 9. Привяжите нижний поворот, затем вертикальные стойки и к ним верхний. Проверьте расстояние армирования ко всем поверхностям опалубки.

Вязание арматуры в углах

Армирование готово, можно начинать заливку фундамента бетоном.

Вязание арматуры при помощи специального приспособления

Для изготовления приспособления вам понадобится несколько досок толщиной примерно 20 мм, качество пиломатериалов может быть произвольным. Изготовить шаблон нетрудно, а работу он упростит значительно.

Шаг 1. Отрежьте четыре доски по длине арматуры, соедините их по две на расстоянии шага вертикальных стоек. Должно получиться два одинаковых шаблона. Внимательно следите, чтобы разметка расстояния между рейками была одинаковой, в противном случае не будет вертикального положения соединительных элементов.

Шаг 2. Сделайте две вертикальные подпорки, высота подпорок должна отвечать высоте арматурной сетки. Подпорки должны иметь боковые угловые упоры, не позволяющие им опрокидываться. Все работы по вязке нужно проводить на ровной площадке. Проверьте устойчивость собранного приспособление, исключите вероятность его опрокидывания вовремя производства работ.

Шаг 3. Поставьте ноги упоров на две сбитые доски, две верхние доски установите на верхнюю полку упоров. Зафиксируйте их положение любым способом.

Схема вязки арматуры при помощи хомутов

У вас получился макет арматурной сетки, теперь работы можно выполнять быстро и без посторонней помощи. Установите на размеченные места подготовленные вертикальные распорки арматуры, предварительно при помощи гвоздей временно зафиксируйте их положение. На каждую горизонтальную металлическую перемычку поставьте пруток арматуры. Такую операцию следует повторить по всем сторонам каркаса. Проверьте их положение еще раз. Все правильно – берите проволоку и крючок и начинайте вязать. Приспособление целесообразно делать, если у вас есть много одинаковых участков сетки из арматуры.

Видео — Как вязать арматуру при помощи приспособления

Как вязать армированную сетку в траншее

Работать в траншее намного сложнее из-за стесненных условий. Нужно хорошо продумать схему вязания отдельных элементов, чтобы не пришлось потом ползать между прутками арматуры. Кроме того, самостоятельно связать сетку не получится, нужно работать с помощником.

Шаг 1. Положите на дно траншеи камни или кирпичи высотой не менее пяти сантиметров, они приподнимут металл от земли и позволят бетону со всех сторон закрыть арматуру. Расстояние между камнями должно равняться ширине сетки.

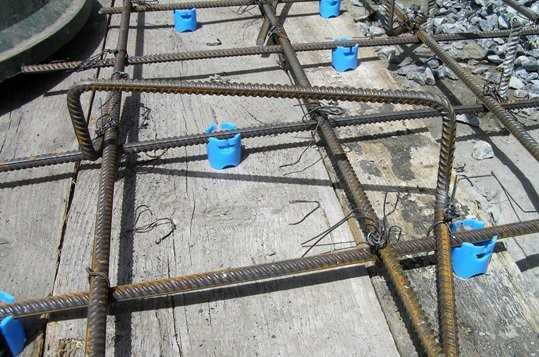

На фото — фиксатор для армокаркаса

Шаг 2. На камни нужно класть продольные прутки. Горизонтальные и вертикальные прутья должны уже быть порезаны по размерам, как их мерить мы уже рассказывали.

Шаг 3. Начинайте формировать скелет каркаса с одной стороны фундамента. Если вы предварительно привяжете к лежащим пруткам горизонтальные распорки, то работать будет легче. Помощник должен придерживать концы прутков до тех пор, пока они не зафиксируются в нужном положении.

Работ по армированию

Шаг 4. По очереди продолжайте вязать арматуру, расстояние между распорками должно составлять приблизительно пятьдесят сантиметров.

Шаг 5. По такому же алгоритму свяжите арматуру на всех прямолинейных участках фундаментной ленты.

Шаг 6. Проверьте размеры и пространственное положение каркаса, при необходимости нужно поправить положение и исключить прикосновения металлических частей к опалубке.

Армировка фундамента

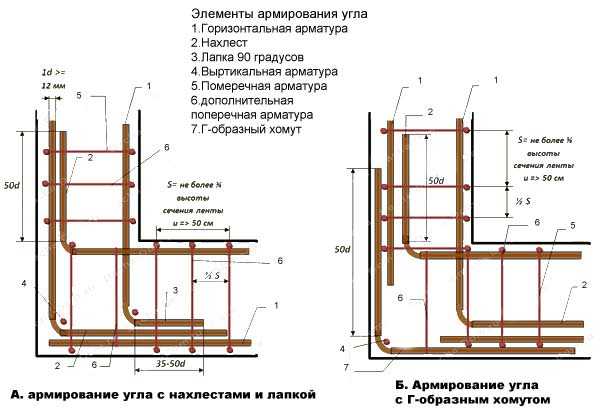

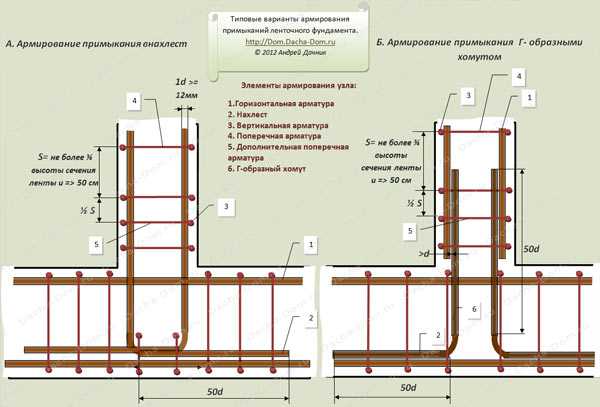

Шаг 7. Теперь пора заняться углами фундамента. На картинке дан довольно сложный вариант вязания в углах, вы можете для себя придумать проще. Главное, чтобы соблюдалась длина нахлестов. И еще одно замечание. В углах фундамент работает не только на изгиб, но и на вертикальный разрыв. Эти усилия держат вертикальные прутки строительной арматуры, не забывайте их устанавливать. Для гарантии для этих целей можно использовать арматуру с большим диаметром.

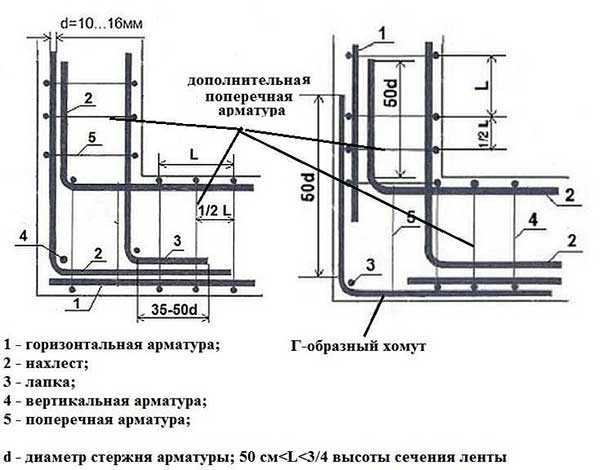

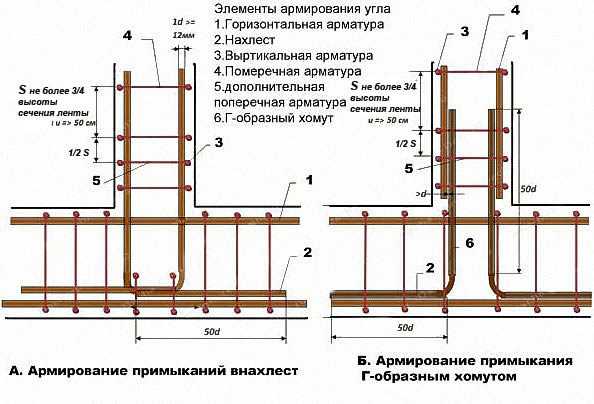

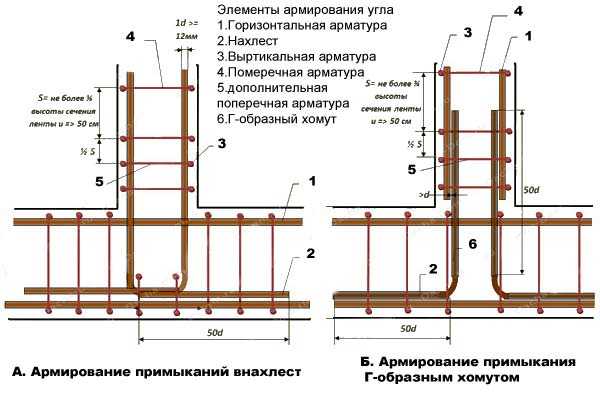

Усиление углов арматурного каркаса
Схемы армирования

Сваривание арматуры для армирования

Нужно знать, что любая сварка ухудшает физические характеристики прочности арматуры, использовать этот метод следует только в крайних случаях.

Сваривание арматуры для армирования

Если все же приходится использовать сварку, то делайте все возможное, чтобы в одном месте накладывать минимальное количество швов, сдвиньте на несколько сантиметров шаг фиксации горизонтальных и вертикальных упоров. Во время сваривания точно выдерживайте оптимальные показатели силы тока и диаметр электродов. Металл в местах наложение шва не должен перегреваться.

Сварка арматуры — фото

И самое важное – для сваривания пригодна только специальная арматура, марки такой арматуры обозначаются буквой «С». Кстати, эта арматура существенно дороже обыкновенной.

Схема армирования ленточного фундамента

Практические советы

Есть несколько способов, с помощью которых можно ускорить и облегчить процесс вязки и при этом улучшить качество конструкции и уменьшить расход материалов.

Для распорок согните арматуру в виде буквы «П». Для этого можно за пару часов сделать элементарный станок, а пригодится он не только для гибки прутков. Для начала нужно согнуть один образец, проверить его размеры и только потом, используя образец в качестве шаблона, заготовить все соединения. Такие распорки намного легче вязать, они сразу держат нужный размер конструкции. Еще один плюс – сокращается расход дорогостоящего материала. На первый взгляд, экономия кажется несущественной, максимум десять сантиметров на одном соединении. Но если умножить десять сантиметров на количество штук и на цену арматуры, то получится очень «приятная» сумма.

Самодельный станок для гибки арматуры

Гнутая арматурная сетка

Для распорок можно использовать арматуру меньшего диаметра и необязательно дорогую строительную периодического профиля. Подойдут даже металлические прутки или катанка соответствующего диаметра.

Если у вас нет никакого опыта выполнения подобных работ, то лучше самостоятельно ее не делать. Наличие помощника намного облегчает процесс и делает его более безопасным.

По цене армированный фундамент значительно дороже обыкновенного, применяйте этот метод усиления архитектурных конструкций в крайних случаях. Есть много более дешевых способов для увеличения несущих характеристик ленточного фундамента. Правда, они не всегда могут использоваться, все зависит от особенностей проекта бани, характеристик грунтов и ландшафта.

Армирование ленточного фундамента. Использована несъемная опалубка
Армирование следует производить во всех частях фундамента, даже в средних перемычках для межкомнатных перегородок

Несколько слов можно сказать о предварительно нагруженном армировании. Это сложный метод, позволяющий значительно улучшить все показатели ленточного фундамента без увеличения количества арматуры. Сущность метода состоит в предварительном нагружении прутков усилиями противоположными тем, которые будут действовать на конструкцию во время эксплуатации фундамента. К примеру, если пруток будет работать на растяжение, то его предварительно сжимают и т. д.

Видео — Армирование монолитных ленточных фундаментов неглубокого заложения

Видео — Армирование фундамента своими руками

banya-expert.com

Как армировать ленточный фундамент своими руками: инструкция

Армирование ленточного фундамента – процедура обязательная, без выполнения которой невозможно гарантировать качественное возведение будущей постройки. Работа по армированию фундамента очень важна, но в исполнении не очень сложна и если разобраться во всех тонкостях и нюансах, то сделать ее можно без проблем своими руками.

Материалы и инструмент

Для армирования ленточного фундамента используют, как стальные пруты, так и стеклопластиковую арматуру, мы остановимся на стальных прутах (как выбрать стальную арматуру читайте тут), потому как стеклопластик во – первых дорогое удовольствие, во – вторых его очень редко применяют для загородного домостроения по ряду причин.

Итак, с этим разобрались идем дальше, для работы нам нужно приобрести:







МатериалПараметры
Рабочая арматураДиаметром 12мм.
Конструктивная арматураДиаметром 8мм.
Вязальная проволокаПредназначенная для армирования
ЦементМарки М – 250, 300.
ПесокСредней фракции

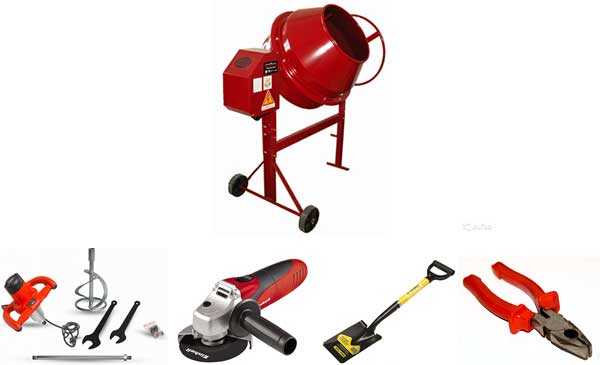

Из инструментов подготовим:

  • Емкость для замешивания бетона или бетономешалку;
  • Строительный миксер;
  • Болгарку;
  • Лопату;
  • Плоскогубцы;
  • Перчатки.

Подготовительные работы

Первое: Нужно рассчитать и приобрести арматуру и вязальную проволоку. В расчете необходимого количества арматуры нет ничего сложного. Горизонтальные направляющие, для которых используется арматура 12мм, обычно укладывается с шагом 30 — 60 см. Поперечные и вертикальные секций формируются арматурой 8мм, с шагом 40 – 70см. Зная эти данные очень легко прикинуть сколько погонных метров арматуры необходимо купить именно для ваших целей, плюс берите небольшой задел и приобретайте на 10% больше чем вам надо.

Важно: Для ленты высотой меньше 90 см обычно используется двухрядный каркас, при высоте более 90 см вяжется трех и более ярусный каркас.

Насчет вязальной проволоки все еще проще, ее на каждое соединение уходит примерно 25 – 30см.

Второе: После того, как материал доставили на место строительства, его нужно тщательно осмотреть и очистить от грязи и ржавчины. Многие данной операцией пренебрегают, но нужно помнить, что посторонние «включения» могут хоть несущественно, а все же ухудшить рабочие характеристики бетона.

Пошаговая инструкция по армированию ленточного фундамента

Шаг 1: Формируем бетонное основание. Для этого на дно траншеи, толщиной 20 -30 см насыпаем песок, трамбуем его и заливаем бетоном слоем 5 – 10см. Так мы защитим нижнюю арматуру от появления коррозии.

Совет: в целях экономии можно не «заморачиваться» с заливкой «подошвы», а гидроизолировать траншею обыкновенной плотной полиэтиленовой пленкой.

Шаг 2: Устанавливаем опалубку. На этом этапе останавливаться не будем потому, как у нас есть статья на тему «как поставить опалубку для фундамента», где все подробнейше расписано.

Шаг 3: Начинаем вязать арматуру. Проделать данную работу можно, как непосредственно в траншее, так и рядом с ней. Удобнее конечно же связать отдельные секции недалеко от места монтажа, а потом установить их в положенное место. Общая схема будет следующей.

Важно: Сварку для соединения арматуры между собой применять крайне не рекомендуется, при таком способе крепления места стыков очень быстро начнут ржаветь.

Сборку конструкции следует начинать с нижних поперечных прутов (8мм), их выкладываем с шагом не более 80см друг от друга. Затем на них продольно укладываем рабочую арматуру (12мм), расстояние между продольными прутами не должно превышать 40 см, если же оно больше 40 см, то добавляем в конструкцию еще один стержень. Места соединений поперечных и продольных прутьев закрепляем вязальной проволокой.

Итак, ранее мы сформировали нижний уровень каркаса, далее следует закрепить вертикальные перемычки (8мм). Делается это так – в местах соприкосновения продольных и поперечных прутьев арматуры устанавливаем вертикально еще один прут и связываем его проволокой с основной конструкцией, таким образом производим монтаж всех необходимых вертикальных элементов.

Важно: Будьте внимательны и при установке следите чтобы вертикальная арматура была закреплена по отношению к продольной четко под 90 градусов.

Следующим этапом сборки каркаса будет установка верхних поперечных и продольных прутьев. Все действия те – же, к вертикально закрепленной арматуре с помощью вязальной проволоки с перехлестом по краям не менее 20см, крепим сначала поперечные, а затем продольные элементы арматуры.

Способом, описанным выше собираем необходимое количество секций, устанавливаем их в траншею если сборка проводилась не в ней и с помощью дистансеров жестко закрепляем каркас по отношению к опалубке, зазор между ними оставляем в 3 -5 см.

Основная часть работ на этом закончена, но остался самый важный этап, армирование ленточного фундамента по углам.

Шаг 4: Крепление арматуры по углам. Здесь нужно быть предельно внимательными и сделать работу максимально качественно, потому как углы фундамента принимают на себя наибольшее концентрированное напряжение. Для армирования фундамента по углам применяют П или Г- образные техники усиления. Как правильно сделать данную работу смотрите ниже.

Для прямых углов:

Для углов больше 160 градусов:

Ну и перекрестия армируются так:

Все на этом работа закончена, удачного вам строительства.

Видео:

postroju-dom.ru

Как правильно армировать ленточный фундамент своими руками?

Фундамент служит основой любого строительства и самой важной частью здания. На него идет нагрузка всего деревянного дома, которая передается на грунт. Есть некоторые виды фундаментов, однако мы расскажем про армирование ленточного фундамента.

Сначала разберемся в том, что такое ленточный фундамент и как происходит его армирование. Подобный тип называют ленточным из-за того, что он залегает в грунте железобетонной полоски, которая идет по периметру всего сруба дома, которое строится. Многие считают, что технология армирования подобного фундамента очень простая. Для строительства дома из бруса.

  1. Технология армирование
  2. Схема армирования
  3. Арматурный каркас
  4. Видео

Содержание статьи:

Что же даст армирование такого ленточного фундамента?

Рассмотрим армирование с точки зрения целесообразности его применения для домов из бруса или бревна. Фундамент будет прочным в том случае, если металл в железобетонных конструкциях, будет прочным. Благодаря своей технологии, ленточные фундаменты являются очень прочными и допускают даже строительство монолитных домов очень сложной конфигурации.

Имея бетонный вибратор, вы сможете получить очень крепкий фундамент. Независимо от толщины стены дома, вам необходимо ориентироваться на ширину фундамента.

Рассмотрим технологию армирования.

Одними из распространенных материалов для армирования служат арматура. Подготовительные работы заключаются в расчистке территории под строительство. Необходимо вырыть траншею по периметру фундамента. Такую работу можно сделать вручную либо с помощью специальной техники. Для того, чтобы стены были ровными, устанавливают опалубку. Каркасную арматуру монтируют вместе с опалубкой. После заливают бетон слоями, проводят гидроизоляцию при помощи битумных мастик и рубероида.

Можно армировать фундамент и самостоятельно, своими руками. Но не стоит забывать о том, что после того, как будет сделана гидроизоляция фундамента, необходимо пазухи фундамента засыпать песком. Для климатических зон, в которых холодно, желательно утеплить ленточный фундамент. Его можно просто обклеить пенополистиролом. При правильном армировании, подобный фундамент простоит много лет! Про сборные фундаменты такого не скажешь, их максимальный срок службы составляет 75 лет, а ремонт нужно проводить каждые 10 лет.

Важные моменты

Необходимо отметить несколько важных моментов армирования ленточного фундамента. Случается, что нет самого проекта постройки. При такой ситуации в основе находится опыт самой строительной бригады.
В любой ситуации металлический каркас, состоящий из арматуры, должен состоять как минимум из двух рядов вертикальных прутьев, а горизонтальные либо поперечные полосы, нужно определять, исходя из того, насколько глубоко залегает сам фундамент. Стоит отметить, что могут быть фундаменты, мелко заглубленные и такие, которые являются достаточно глубокими по сравнению с первым типом, или их называют глубоко заглубленными.

Для финансового расчета затрат на то, чтобы возвести фундамент, потребуется определенная схема. Большинство расчетов связано с двумя факторами: стоимости самих материалов и работы по строительству фундамента. Тут нужно подготовить грунт, вырыть траншеи, сделать опалубку, арматуру, произвести работу для подготовки бетонной заливки, обработать готовый фундамент. Также, не стоит забывать включить в расчет засыпку песка в саму траншею, который станет подушкой для дна.

Одна из самых распространенных схем армирования


Лучше, если армирование монолитного фундамента для деревянных домов упрощенных форм будет проводиться по каким-либо простым геометрическим фигурам: квадрату или прямоугольнику. В таком случае оси станут правильными, ну а основание будет крепким. Чтобы армировать монолитный ленточный фундамент, нужно соблюсти толщину подушки прямо в траншее. Операция гидроизоляции должна быть сделана достаточно аккуратно и очень тщательно, так как, засыпая траншею песком, гидроизоляционные свойства самого пенополистирола могут быть повреждены. Тут нужно обратиться за помощью к профессионалу, а если вы решили сделать ленточный фундамент собственными руками, то прочтите данные рекомендации, чтобы весь процесс строительства и находился под контролем и вы без труда выполните его самостоятельно.

Из тех видов фундаментов, которые существуют для строительства дома или дачи, именно постройка ленточного фундамента очень популярна, особенно для частного домостроения. Тут все зависит от очень разумных затрат на опалубку, на саму арматуру, на строительство бетонного фундамента для дачного дома или бани. Нужно просто выполнить расчет самого армирования фундамента и его строительства. Конечно же, построить ленточный фундамент для вашего дачного дома, правильно и надежно его армировать, залить можно собственными руками.

Арматурный каркас для ленточного фундамента

Армирование фундамента в углах

Оно состоит в том, что в бетонной конструкции есть каркас, состоящий из стальной арматуры. А все знают, что сталь намного устойчивей к растяжению способна принимать нагрузку на себя.

Армирование нужно делать там, где могут возникнуть зоны растяжения. Обычно это появляется на самой поверхности фундамента, и армирование необходимо делать прямо около поверхности. Для предотвращения коррозии арматурного каркаса, нужно защитить его слоем бетона. Поэтому, оптимальным расстоянием заложенной арматуры будет 3-5 см.

Арматурный каркас следует расположить в 5 см от самой поверхности. Ведь потом на фундамент будет крепиться брус или первый венец сруба бревна

Так как сложно предугадать направления деформации, Поэтому зоны растяжения следует ожидать как в верхней, так и в нижней части фундамента. Армирование фундамента следует проводить большой арматурой сверху и снизу, и она должна быть с ребристой поверхностью, для обеспечения хорошего контакта с бетоном. Оставшаяся часть каркаса может быть меньшего диаметра и с гладкой поверхностью.

Создание каркаса

Занимаясь армированием ленточного фундамента, возможно использование четырех прутков арматуры, которые соединяются между собой в определенный каркас с диаметром 6-8 мм. Между толстыми прутьями должно быть расстояние 30 см. Подобный фундамент достаточно длинный и не очень широкий, и в нем возможны продольные растяжения, и полное отсутствие поперечных. Поэтому горизонтальные прутья скорее понадобятся для того, чтобы создать каркас, а не потому, что нужно принятие какой-то нагрузки. Именно поэтому возможно использование тонких и гладких прутьев.

Видео:


Особенно важным является армированию самих углов фундамента, того места, где может появиться деформация. Его обязательно необходимо армировать арматурой, чтобы её согнутый конец заходил в стенку фундамента, а остальной конец — в противоположную (см. рисунок выше)

Часто строительство ленточного фундамента могут совместить со свайным, это также правильный вариант строительства фундамента. Такой, комбинированный вид бетонного фундамента для дома или бани также можно сделать собственными руками. А как это сделать, мы уже рассказали выше.

profibrus.ru

Как правильно армировать фундамент для дома, ленточные, монолитные

То что нужно ставить фундамент под любое сооружаемое строение не вызывает ни у кого сомнения. Также каждый застройщик не сомневается в том, что его необходимо при постройке обязательно армировать. Вопрос только в том, как же правильно должна быть расположена арматура, чтобы она дала максимальную отдачу.

Как работает армированный фундамент

Чтобы было более понятно, необходимо рассмотреть какую особенность имеет сам бетон. Этот стройматериал отлично выдерживает любую нагрузку сжатия, но почти не имеет упругости при его, даже незначительном изгибе, т. е. не выдерживает растяжения. Поэтому достичь равномерного распределения усилий на основу строения практически нет возможности, потому что под действием комплексных нагрузок появляются зоны, на которых происходит как сжатие, так и растяжение.

Для лучшего общего представления как делается армирование фундамента частного дома, а также в чем заключается его смысл и задачи, в выполнении такой необходимой работы, рассмотрим на самом востребованном застройщиками – ленточном фундаменте, который подходит как для одноэтажного, так и для двухэтажного дома.

Выглядит такая основа бетонной лентой правильной прямоугольной формы, а может быть, и другой, более сложной конструкции. Так как лента имеет сечение по своей высоте, по сравнению с ее длиной гораздо меньшее, то, как уже известно, нагрузка на нее создается как на сжатие, так и на расширение.

Вот здесь и решаются все задачи при помощи армирования фундамента, которое и берет на себя все усилия растяжек. А, как известно, стальные прутья арматуры с этой нагрузкой справятся лучше, чем бетон. Самое большое растяжение возникает при изгибе поверхности фундамента, поэтому арматура должна быть расположена как можно ближе к ней. А так как такие зоны растяжений на фундаменте могут возникнуть не только сверху, а и в нижней его части, проводить армирование сечения нужно везде.

С чего начинается армирование фундамента

Первый этап начинается с сооружения опалубки. Для этого сначала роют траншеи, если будет закладываться ленточный фундамент, или котлован по размеру дома, заложенного в проекте. После чего стены по периметру укрепляются при помощи опалубки, собираемой с технической доски или материала, такого как плоский шифер или металлический лист.
При ее сборке нужно обращать внимание на то, что бы в обшивочном материале не было неровностей, которые после застывания бетонной массы могут проявиться на ней. Поэтому даже гвозди при сборке опалубки нужно забивать острием наружу.

Варианты армирования. Как правильно армировать фундамент?

Проводить армирование фундамента любого дома, хоть одноэтажного или двухэтажного невозможно без применения стальной горячекатаной арматуры диаметром от 10 до 20 мм марок «А» – «Ш». Она применяется как основная рабочая арматура. Помимо ее используется вспомогательная арматура, которая должна иметь диаметр от 5 до 10 мм. Какая нужна будет арматура (ее показатели) при строительстве одноэтажного или двухэтажного дома всегда заложены в его план и схему постройки фундамента.

Также нужно знать, что от длины и диаметра, который имеет арматура, зависит и ее продажная цена, так как она реализовывается на вес.

По технологии, которая применяется при установке арматуры, она вбивается в землю по периметру всего фундамента. В этом случае применяется арматура с диаметром от 8 до 10 мм. И она должна вбиваться с минимальным шагом в полметра, а максимальный не должен быть более 0, 8 м. Эта вертикально стоящая арматура будет служить основой, на которую будет устанавливаться нижний и верхний арматурный пояс.

Различные виды фундамента требуют соответственно различные варианты армирования.
Для фундамента, возводимого ленточным способом, делается горизонтальное армирование. При проведении этих работ используют арматуру сечением от 12 до 14 мм. Ее количество зависит от ширины обшивки. Во избежание провиса арматурного каркаса от своего веса под него на дно траншеи выкладывают кирпич на равном расстоянии друг от друга, а на него поперек укладывают металлические пруты.

А если возводится монолитный фундамент, то здесь есть своя особенность укладки каркаса, и он выглядит в виде сетки, которая располагается по всей площади будущего дома.

Если же вам пришлось строить буронабивной фундамент, то в таком случае нужно использовать вертикальное армирование. Оно предусматривает скрепление используемого металла в отдельные пучки от 3 до 8 шт. а затем делают соединение поперечинами при помощи стальной вязальной проволоки. Такие металлические пучки по своей высоте не должны превышать уровень фундаментальной опоры.

Вот и все, как делается армирование основы одноэтажного и двухэтажного дома мы разобрались, теперь можно начинать заливку.

Перед тем как делать раствор или давать заказ на растворный узел, нужно правильно рассчитать его необходимое количество. Это легко сделать по формуле, которая поможет определить нужный объем путем перемножения показателей длины, ширины и глубины траншеи под заливку. Полученный результат и будет нужным количеством бетона в м?.

Заливка бетонной смеси в фундамент

Перед заливкой бетона под основу одноэтажного или двухэтажного строения необходимо определиться, где будут проходить будущие коммуникации. Для этого нужно внимательно изучить план дома и в тех местах, где запланированы различные коммуникационные подключения и отводы в будущую постройку сквозь фундамент, заложить трубы или им подобные предметы, соответствующие по форме и диаметру будущих подводов. Когда вы произведете заливку, в этих местах у вас будут оставлены отверстия для этих нужд.

Полная пошаговая инструкция (схема) армирование фундамента, видео

В заключение, можно сказать, что армировать фундамент не составляет особого труда для желающих сделать эту работу самостоятельно.

Но следует заметить, что выполнять ее нужно с большой ответственностью, так как если в процессе укладки бетона будет допущенная ошибка, то ее исправить будет невозможно. Поэтому прежде чем приступать к таким работам, проконсультируйтесь с профессиональными строителями.

profremstroy.pro

Армирование ленточного фундамента — схема монтажа

Фундамент – это основа любой постройки. Именно от хорошего фундамента будет зависеть качество эксплуатации дома и его долговечность. Фундамент, как правило, состоит из затвердевшей бетонной смеси. Для придания жесткости бетонной основе, ее необходимо армировать специальными стальными прутьями по определенным правилам.

Существует схема армирования ленточного фундамента, следуя которой строитель заложит крепкую и долговечную основу для дома.

Что такое ленточный фундамент и зачем его армировать

Ленточный фундамент – это один из самых распространенных бетонных оснований. Он представляет собой ленточную конструкцию, выполненную по периметру и дома, а также в местах перегородок.

Ленточный фундамент имеет такие преимущества:

  • выдерживает большие нагрузки различных строений, выполненных из кирпича, камня, блоков;
  • предусматривает обустройство подвального помещения;
  • подходит для неоднородных грунтов, где существует риск проседания и вспучивания.

Таким образом, фундамент испытывает двойную нагрузку: сверху давят тяжелые стены, а снизу действует растяжение грунта. Последний факт особенно актуален для любой постройки. Ведь в результате зимнего промерзания, влажный грунт увеличивается в объеме. Если фундамент не достаточно жесткий, то его целостность может нарушиться, что приведет к появлению трещин на стенах и риску разрушения дома.

Но бетон сам по себе хорошо справляется с этими нагрузками. Так зачем надо еще дополнительно закладывать стальные прутья?

Это связано с тем, что нагрузка в разных точках фундамента – разная. Ведь состояние грунта неодинаково в различных местах, как и давление дома, то и нагрузка на фундамент будет отличаться.

Чтобы уравнять этот физический показатель, в бетонное основание закладывают стальные прутья, которые обеспечивают равномерное распределение нагрузки по всей площади фундамента.

к содержанию ↑

Тип и количество арматуры для укрепления фундамента

Армирующие прутья бывают 2 видов: стальные и композитные. Металлическая арматура применяется чаще, так как ее эффективность проверена годами.

Применение стеклопластика используется для тех строений, где повышены требования к ограничению радиопомех, магнитного поля, химического воздействия.

Металлическая арматура бывает стержневая и проволочная. Для ленточного фундамента берут стержневую арматуру периодического профиля класса А-3 или по ГОСТу А400. Этот стройматериал имеет хорошую адгезию с бетоном и из него вяжут нижнюю и верхнюю часть каркаса.

Из гладких прутьев, сечением до 1 см изготавливают вертикальную и поперечную часть каркаса. Гладкие прутья называют монтажными. Поперечную арматуру следует выбирать класса А-1 или по ГОСТу А240.

Чтобы рассчитать количество необходимых материалов, необходимо знать геометрические параметры фундамента и требования к каркасу.

Обычно каркас-сетку выполняют в 2-3 ряда. Шаг между вертикальными прутьями: 40-70 см, а горизонтальными – 30-60 см. Если заглубленный фундамент имеет высоту менее 1 м, то для него понадобиться 2-3 продольных уровня.

Для примера рассмотрим фундамент высотой 60 см, а шириной – 30 см. Данная основа заложена под строение, длина и ширина которого по 5 м.

В этом случае выполняют двухъярусную сетку с шагом 0,5 м. Для 4 продольных линий по 20 м, потребуется 80 погонных метров рабочей арматуры. Расчет монтажных вертикальных прутьев берут с учетом отступов от поверхности в 5 см. Если количество пересечений = 51, то получаем общую длину прутьев: 1,4 м * 51 = 71,4 м. Рекомендуется покупать материал с запасом в 10%.

Таким образом, путем сложения чисел, получаем общее количество необходимой арматуры: 80 + 71,4 + 10% ~ 170 погонных метров.

Видео о том как правильно армировать пространственный каркас мелкозаглубленного ленточного фундамента:

к содержанию ↑

Правила закладки стальных прутьев в бетонную основу

Перед выполнением металлического каркаса, железные прутья следует очистить и проверить их качество.

Технология армирования ленточной основы выполняют по такому алгоритму:

  1. В вырытую траншею засыпают песчано-щебневую подушку, толщиной 5 см. Это надо для предупреждения коррозии железных прутков.
  2. Выполняют опалубку и заливают тонкий бетонный слой.
  3. Сверху укладывают поперечные прутья с шагом 80 см.
  4. Формируя каркас, укладывают продольные прутки, перпендикулярно предыдущим стержням, в 2 ряда. Места пересечений связывают. Нижний уровень каркаса готов.
  5. В местах стыков устанавливают вертикальные гладкие прутки. Важно соблюдать при этом перпендикулярность.
  6. К вертикальным прутьям крепят верхний ярус каркаса. Он представляет собой рамку, прутья в которой закреплены с интервалом 20 см.
  7. Верхний ярус комплектуют продольными прутками, которые скрепляются с остальными прутьями хомутами или проволокой.
  8. Арматурный скелет жестко закрепляют к опалубке. Зазор между железной конструкцией и опалубкой должен составлять 3-5 см.
  9. Контролируют качество креплений и убирают лишний мусор.

Самое важное при выполнении каркаса – это надежно закрепить прутья между собой, особенно в углах фундамента. Здесь важно соблюдать ровные углы и перпендикулярность. Существует 2 способа объединения стержней: сварка и вязание проволокой.

Сварка в частном строительстве нежелательна, так как данный метод не обеспечивает должного качества перпендикулярной конструкции. Строители часто пренебрегают требованиями норм и варят вручную контактной сваркой, а не дуговой.

Предпочтительным методом соединения стержней является вязание проволокой, диаметром 0,8-3 мм. Это осуществляется с помощью вязального крючка. Качество такого соединения гораздо выше, чем в предыдущем варианте. Недостатками метода являются: большая трудоемкость процесса и малая жесткость по сравнению со сварной конструкцией.

к содержанию ↑

Схема армирования ленточного фундамента

На рисунке 1 изображена схема усиления фундамента под одноэтажный дом, размером 10х6 м.

Рисунок 1. Схема армирования ленточного фундамента

В качестве продольных прутков берут стержни класса А-3, диаметром 12 мм; поперечными прутками выступает арматура, диаметром 8 мм, класса А-1.

Шаг перекрытий составляет 0,6 м, а в области углов – 0,2 м. Углы и Т-образные пересечения усиливают вутами – арматурой класса А-3, диаметром 12 мм. В области примыканий вуты кладут внахлест, который равен: 50*d, где d – диаметр прутка.

Армирование углов и Т-образных стыков можно выполнить с использованием специальных лапок. Они представляют собой своеобразные уголки, с длиной полочек, равных: 50*d, где d — диаметр арматуры. Например, если диаметра арматура 10 мм, то загиб лапок равен 500 мм. Пример такого крепления показан на рисунке 2.

Рисунок 2. Схема армирования угла лапками

Подведя итог, можно выделить основные правила армирования фундамента:

  1. Диаметр рабочих прутков должен быть не менее 12 мм.
  2. Продольные (рабочие) прутья в совокупности с поперечной арматурой образуют каркас, элементы которого сваривают или связывают.
  3. Для средней величины фундамента, необходимо 3-4 продольных прутка.
  4. Диаметр поперечных стержней равен 6-8 см, которые укладывают с шагом 200-600 мм.
  5. Толщина ленточной основы принимают не менее 300 мм.
  6. Углы и Т-образные пересечения усиливают специальными вутами или лапками. Диаметр этих креплений должен быть равен диаметру рабочих прутков.

Металлический каркас в конструкции фундамента – залог крепкого дома и комфортного проживания в нем.

Как французы делают ленточный фундамент:

karkasnik.su

как правильно армировать ленточный фундамент

Мелкозаглубленный ленточный фундамент, который можно легко возвести в кратчайшие сроки своими руками, чаще всего используют для строительства малоуровневых зданий или заборов на дачном участке. Для повышения его устойчивости и прочности выполняют армирование.

Подготовительные работы

Перед началом любых работ, необходимо расчистить территорию: удалить растительность и убрать мусор. По заранее выполненной разметке необходимо вырыть траншеи. Это можно сделать вручную или при помощи специальной техники. Для того, чтобы стены были ровные, рекомендуется установить опалубку. Каркас обычно устанавливают вместе с опалубкой. Затем заливают слоями раствор, проводят гидроизоляцию при помощи листов рубероида. При правильном соблюдении технологической последовательности срок эксплуатации ленточного фундамента составляет от 20 лет. Но рекомендуется каждые 10 лет выполнять ремонтные работы.

Зачем армировать ленточный фундамент

Часто задают вопрос, как правильно армировать ленточный фундамент своими руками. Бетон-это достаточно прочный, но недостаточно пластичный материал. Он может хорошо справиться с нагрузкой на сжатие, но разрушаться при нагрузках растяжения.

Бетон крайне плохо работает на растяжение, и чтобы «помочь» ему, для растягиваемых слоев бетона и вводят стальную арматуру, которая и берет на себя усилия растяжения

Для увеличения прочности основания и продления его срока службы применяют армирование ленточного фундамента, которое можно выполнить своими руками, не привлекая специалистов. Достаточно соблюдать технологическую последовательность и подобрать материал хорошего качества.

Ведь если работы выполнены с соблюдением всех требований, то прочность фундамента заметно улучшается:

  • стержни арматуры, проложенные горизонтально, значительно увеличивают прочность на разрыв и на изгиб;
  • пруты, расположенные вертикально, служат укрепляющими элементами и обеспечивают прочность на срез.

Для армирования ленточного фундамента используются стержни разного диаметра в зависимости от предназначения.

Как рассчитать количество арматуры и ее диаметр

Благодаря данному расчету, можно узнать, сколько прутов арматуры и каких размеров надо для того, чтобы придать ленточному фундаменту достаточную прочность. При этом применяется арматура разных видов и толщины.

Для возведения ленточного фундамента под жилой дом используется ребристые пруты диаметром 10-20 мм, а для поперечного и вертикального армирования используются гладкие круглые пруты диаметром 6-12 мм.

Схема армирования зависит от минимального содержания продольных стержней и их минимального диаметра. Так, согласно нормам СНиП продольные стержни должны составлять не меньше 0,1% площади сечения ленты. К примеру, если высота ленточного фундамента 1200 мм, а ширина 400 мм, то, исходя из расчетов, минимальной общей площадью сечения прутов является 480 мм2.

Цифру, которая получилась в предыдущем расчете, необходимо разделить на сечение выбранной арматуры. Это и будет приблизительное число продольных стержней для каркаса.

Но можно подобрать количество стержней определенного диаметра по таблице:

Число стержней
Диаметр, мм123456789
628,35785113141170198226254
850,3101151201251302352402453
1076,5157236314393471550628707
121132263394525656797929051018
14154308462616769923107712311385
1620140260380410051206140716081810
18254,5509763101812721527178120362290
20314,2628942125615711885219925132828

Арматура, в зависимости от марки стали, имеет разное сопротивление растяжению

Кроме этого, следует учитывать и минимальный допустимый диаметр прутов арматуры.

В зависимости от ее использования он будет отличаться:

Условия использования арматурыМинимально допустимый диаметр стержней, мм
Продольная арматура вдоль стороны длиной не более 3 м10
Продольная арматура вдоль стороны длиной более 3 м12
Поперечная арматура (хомуты) вязаных каркасов высотой не более 80 см6
Поперечная арматура вязанных каркасов высотой более 80 см8

Для того, чтобы выполнить расчет материалов для армирования ленточного основания, необходимо замерить или вычислить длину его ленты и умножить на число продольных прутов во всех уровнях.

Для того, чтобы вычислить необходимое количество поперечных стержней, подсчитывается число хомутов, которое планируется установить (длина ленты делится на расстояние между хомутами) и умножается на длину арматуры, необходимой для изготовления одного хомута. Точно так же производится расчет, если будут применяться не хомуты, а куски арматуры.

Необходимо подсчитать и число дополнительных стержней, которые потребуется для установки каркаса на углах и в местах скреплений, а также для нахлеста при стыковке продольных прутов.

Как правильно армировать ленточный фундамент своими руками

Когда выполнен расчет, выбрано необходимое число и диаметр сечения продольных прутов для армирования ленточного фундамента, надо подобрать схему вязания каркаса.

Существует несколько вариантов. Лучше выбрать простую и надежную. Иногда выбирают схему, по которой выполняют армирование только нижней или только верхней части ленточного основания. Но этого делать не стоит. Ведь на фундамент оказывает влияние вес самого дома с одной стороны, а с другой- сила морозного пучения почвы может вызвать напряжение в верхних частях основания. Следовательно, армировать надо и верхнюю, и нижнюю части основания.

Среднюю часть как раз можно не учитывать. Но если число стержней для армирования такое, что не может поместиться в два ряда (сверху и снизу), то, конечно, стоит подумать об устройстве дополнительного яруса посредине.

Лучше продумать и применять простую схему армирования из квадрата или прямоугольника. Тогда, если при этом сделать правильными оси каркаса, то само основание будет прочным и устойчивым.

Монтаж каркаса

Следует заранее учесть сочетаемость длины фундамента с длиной поставляемой арматуры. Это поможет сократить количество стыков и сберечь материальные ресурсы

Специалисты рекомендуют перед установкой каркаса сделать подбетонку. Такая песчано-гравийная подушка выполняется следующим образом: основание фундамента заливают бетонным раствором слоем 5-8 мм и ожидают его застывания.

Если решено обойтись без подбетонки, то под нижние ряды (ярусы) арматурных стержней устанавливают подставки. При этом следят, чтобы между такой подушкой и арматурой получился зазор минимум 15 мм для того, чтобы бетонный раствор мог проникнуть снизу и тем самым укрепить арматуру.

Для монтажа горизонтальных рядов чаще всего используют круглую ребристую арматуру, диаметр которой составляет 10 -16 мм. Продольные пруты можно соединить горизонтальной поперечной арматурой. Стержни продольной арматуры скрепляются арматурой внахлест длиной не меньше 50 см.

Если при этом высота ленточного фундамента больше 0,15 м, верхние и нижние уровни, необходимо тоже скрепить вертикальными стержнями арматуры. Для этого чаще применяют гладкую арматуру диаметром 6-8 мм. Рекомендуется в качестве поперечных и вертикальных арматур применять хомуты из прутов, которые изгибаются, как рамка и монтируются по размерам каркаса.

Но, какая бы схема армирования ленточного основания не была выбрана, надо не забывать, что дистанция между арматурой и опалубкой, а также верхним слоем заливки бетона не должна быть меньше 15 мм.

Между собой стержни соединяются мягкой вязальной проволокой из стали. Для облегчения работы можно применять специальные устройства. Например, вязальный крюк. Его можно приобрести в магазине, а можно сделать своими руками. Для этого потребуется только кусок арматуры и деревянная или пластиковая ручка.

Отверстие внутри ручки должно быть такое, чтобы сердечник вместе с крючком могли свободно вращаться при связывании проволоки. Так, ее складывают пополам и заводят под стык арматуры. Острой частью крючка поддевают петлю проволоки и делают 2-3 оборота, связывая её с другим концом. При этом не стоит туго затягивать, чтобы не разорвать ее. Некоторые применяют сварку. Но специалисты не рекомендуют ей пользоваться, т.к. места соединений часто подвергаются коррозии.

При выполнении работ необходимо следить за тем, чтобы диаметр продольных стержней для ленточного основания был одинаковым и размещался равномерно по ширине всего фундамента. Если по каким-то причинам диаметр у стержней отличается, то арматура большего диаметра помещается в нижнюю часть ленты. Следует строго следить за тем, чтобы стержни арматуры верхнего уровня каркаса размещались над просветами между прутами нижнего уровня.

Умельцы приспосабливают самодельный вязальный крючок к шуруповерту и, тем самым резко ускоряют процесс вязки каркаса

Армирование ленточного фундамента вполне можно выполнить своими руками, не приобретая дорогостоящих инструментов. Достаточно соблюдать технологическую последовательность и использовать материалы рекомендованных размеров. В этом случае, срок эксплуатации основания будет долгим.

Подробнее о том, как правильно армировать фундамент своими руками, можно посмотреть видео:

Книги по теме:

obetone.com
