КДБС кабель для прогрева бетона

Секционный нагревательный кабель КДБС (Кабель Двужильный для Бетона в Секциях) является аналогом BET кабеля и практически идентичен ему по свойствам. Отличие лишь в том, что КДБС можно купить не только секционно, но и в бухте. Им можно осуществлять прогрев бетона без использования трансформаторных подстанций. Включается он напрямую к сети 220 вольт.

Отрезки нагревательного кабеля от 10 до 150 метров длиной укладывают внутрь конструкции до заливки бетона. Допускается крепление к арматуре при помощи проволоки. Вся длина нагревательной части КДБС (оранжевого цвета) должна располагаться внутри бетона. Расстояние между секциями не должно быть меньше 7 см. Установочная часть кабеля (черного цвета) длиной 2 метра выводится за пределы конструкции и подключается к розетке. Предварительно у уложенного провода необходимо измерить сопротивление и сравнить его с паспортным.

При прохождении электрического тока из-за высокого сопротивления провода в нем вырабатывается тепловая энергия, нагревающая цементный раствор. Прогреваясь изнутри, бетонная конструкция быстро и в полной мере набирает проектную прочность даже при отрицательных температурах.

Технические характеристики КДБС кабеля

Характеристика Значение
Напряжение питания 220 - 240 В
Линейная мощность 37–45 Вт/м
Сопротивление изоляции 103 МОм*м
Минимальная температура монтажа -30 °С
Минимальный радиус изгиба при хранении 150 мм
Минимальный допустимый радиус однократного изгиба 35 мм
Диаметр нагревательного кабеля 5–7 мм
Длина установочного провода 2 м
Минимальное расстояние между нитками нагревательного кабеля 70 мм
Степень защиты IP67
Гарантийный срок со дня продажи 1 год

Кабель КДБС выпускается в секциях различной длины мощностью 37 и 40 Вт/м. Перечень типоразмеров и их характеристики приведены в таблицах ниже.

Типы КДБС кабеля мощностью 37 Вт/м

Наименование Длина нагревательной части, м Стартовая мощность секции, Вт Номинальная мощность секции, Вт Сопротивление секции при 20 °С, Ом Вес секции, кг
37КДБС-3 3,1 113 113 406,2-470,3 0,38
37КДБС-10 10 370 370 124,6-144,5 0,67
37КДБС-15 15 630 490 89,4-103,7 0,85
37КДБС-21 21 880
760
56,3-65,6 1,05
37КДБС-36 36 1510 1350 31,7-37,5 1,57
37КДБС-59 59 2480 1925 22,4-26,3 2,8
37КДБС-71 71 2980 2650 15,1-17,4 2,88
37КДБС-84 84 3530 3140 12,7-14,7 3,47

Типы КДБС кабеля мощностью 40 Вт/м

Наименование Длина нагревательной части, м Стартовая мощность секции, Вт Номинальная мощность секции, Вт Сопротивление секции при 20 °С, Ом Вес секции, кг
40КДБС-3 3,1 120 120 393,1-455,1 0,40
40КДБС-10 10 370 370 124,6-144,5 0,77
40КДБС-14 15 550 520 83,44-96,8 0,95
40КДБС-20 21 860 800 53,6-62,5 1,21
40КДБС-36 36 1420 1350 31,7-37,5 1,91
40КДБС-54 54 2200 2100 20,5-24,1 3,15
40КДБС-82 82 3690 3210 12,4-14,4 4,2
40КДБС-100 100 4550 3960 10,1-11,7 5,88
40КДБС-120 120 5520 4800 8,3-9,6 7,84
40КДБС-150 150 6910 6010 6,7-7,7 10,8

Документация по КДБС кабелю

Паспорт и руководство по эксплуатации КДБС кабеля

Расчеты и сипытания КДБС кабеля

betonprogrev.ru

Кабель для бетона КДБС | обогрев бетона греющим кабелем bet

Инструкция по монтажу кабеля 40КДБС.





     1. До начала работ необходимо замерить сопротивление кабеля КДБС и сверить с табличными данными

(паспорт прилагается с кабелем).



                        2. Для простоты расчёта длины кабеля следует учесть, что радиус обогрева кабеля составляет примерно 15 см.



       3. Оптимальным расстоянием между греющими проводами считается  250 мм, при этом соединительная муфта и весь оранжевый элемент полностью погружаются в бетонную смесь!



      4. Нагревательный элемент крепится непосредственно к армируемой конструкции с помощью обычных кабельных стяжек. Не допускается крепление вязальной проволокой, во-избежании повреждения греющего элемента.

                                                     5.  Кабель категорически запрещается наращивать, укорачивать и укладывать в нахлест !

6. После завершения монтажа необходимо повторно замерить сопротивление кабеля и убедиться в том ,что секция не повреждена.



7. При раскладке  бетона следите за аккуратным распределением массы, исключая возможность повреждения кабеля.



8. После заливки бетона кабель подключается к сети 220В.



9. Контрольный замер температуры на поверхности бетона спустя 24 часа после заливки.



10. Обогрев бетона обычно занимает  от 3 до 7 суток, в зависимости от температуры окружающей среды.



Преимущество системы нагревательных кабелей КДБС заключается не в цене за метр кабельной продукции, а в снижении расходов на: хранение, обслуживание, аренду и доставку дорогостоящего прогревочного оборудования, привлечение труда специалистов по проведению расчетов, организацию дежурств у прогревочных трансформаторов, а также в возможности совмещения основных объемов монолитных работ с технологическими подливками элементов конструкций.

Основная область применения кабеля для обогрева бетона:

‐при заливке небольших монолитных конструкций;

‐ при заливке колонн, тумб, стенок, технологических подливок, отмосток;

‐ при подаче бетона из миксера на объекте;

‐ при использовании вибратора без опаски повреждения кабеля.

Обогрев бетона обычно занимает  от 3 до 7 суток, в зависимости от температуры окружающей среды.

Благодаря включению специальных добавок и пластификаторов бетонные растворы не теряют своих прочностных характеристик при низких температурах. Но для просушки и отвердевания раствора важно использовать надежные и безопасные конструкции, к которым относится греющий кабель для бетона Bet или КДБС.

Технические и эксплуатационные параметры греющего кабеля

Нагревательная секция для бетона КДБС (или его аналог ВЕТ) – простая в использовании система, которая разработана для сушки и прогрева малых бетонных конструкций, изготавливаемых в деревянной опалубке. Обогрев бетона греющим кабелем является универсальной технологией, успешно работающей при обустройстве разных объектов: ленточные фундаменты, стенки, перегородки, открытые террасы, пандусы, подъезды к паркингам и др.

Кабель для просушки и прогрева бетонных растворов обладает следующими характеристиками:

  • допускается укладка кабеля для бетона 40КДБС при температуре воздуха до -25 ºС;

  • нет необходимости приобретения дорогостоящего оборудования и привлечения квалифицированного персонала;

  • монтаж кабеля осуществляется без подготовки проекта и технологической карты – достаточно выполнить расчет оптимальной длины провода;

  • равномерность прогрева бетона без трансформатора, электродов и постоянного контроля процесса – благодаря уникальной системе изоляции и передачи тепла полностью исключается риск закипания раствора даже при прогреве массы до +60 ºС;

  • при использовании провода сокращается срок проведения подготовительных работ, после распределения по поверхности конструкции (опалубке, каркасу) система крепится пластиковыми хомутами.

Преимущества обогрева бетона греющим кабелем с разъемом 220В.

Представленные в каталоге кабеля для сушки бетонных конструкций значительно превосходят традиционные системы для прогрева монолитных изделий. Использование кабеля в сфере гражданского и промышленного строительства – это ряд преимуществ, которые смогут оценить частные и корпоративные застройщики:

  • универсальность – использование кабеля для бетона Bet и/или КДБС рекомендовано при обустройстве ленточных фундаментов, открытых террас, опорных стенок и других малых бетонных конструкций;

  • экономия – кабель подключается в розетку, поэтому не нужна покупка или аренда подстанций, трансформаторов, генераторов и другого дорогостоящего габаритного оборудования;

  • комфорт – готовый к работе кабель для бетона КДБС имеет компактные размеры, прост в хранении и использовании;

  • безопасность – в зависимости от габаритов объекта допускается применение миксеров без риска повреждения изоляционного покрытия и стальной жилы.

Согласно нашей статистики, в период с 01.09.17 по 17.05.18 лидерами по покупке нагревательной секции 40КДБС 220В для  прогрева бетона стали города: Новосибирск, Омск, Барнаул, Тюмень, Уфа, Казань, Набережные Челны (Яр Чаллы), Томск, Сургут, Ижевск, Магадан, Иркутск, Якутск, Мурманск, Чита и Екатеринбург.



oooapk.ru

Кабель для прогрева бетона без трансформатора: расчет, фото

Кабель для прогрева бетона без трансформатора позволяет существенно оптимизировать процесс поддержания оптимальной температуры в отвердевающем растворе. Несмотря на то, что сами проводники данного типа стоят дороже стандартных проводов ПНСВ и их аналогов, общая стоимость работ оказывается куда меньше.

В нашей статье мы расскажем, в чем заключаются ключевые особенности таких проводников, а также охарактеризуем их преимущества.

Чтобы бетон не страдал от низких температур, его можно подогревать с использованием специальных термокабелей

Поддержание температуры в бетоне

Стандартная методика

Прогрев бетона кабелем обычно применяется в том случае, если работы проводятся в зимний период. При этом существует риск замерзания воды в растворе, что приводит к замедлению гидратации цемента и снижению прочности бетона.

Чтобы избежать этого, инструкция рекомендует действовать по такой схеме:

  • Для обогрева массы раствора берется одножильный провод ПНСВ диаметром от 1,2 до 4 мм.

Совет! Для армированных конструкций выбирают модификацию в полихлорвиниловой изоляции, для неармированных — в полиэтиленовой. Связано это с тем, что полиэтилен может расплавиться, и это приведет к замыканию на металлический каркас.

  • Провод нарезается одинаковыми фрагментами (чаще всего по 28 или 17м), которые свиваются в компактные спирали диаметром 30-40 мм.
  • Спиральные «нитки» соединяются между собой в несколько одинаковых групп и закладываются в опалубку внутрь арматурного каркаса.
  • Поскольку характеристики кабеля ПНСВ не позволяют использовать его на воздухе, на выводы систему устанавливаются так называемые «холодные концы» из более толстого провода.
  • Опалубка заливается бетоном, и после первичного схватывания вся система подключается к сети через понижающий трансформатор. Это устройство обеспечивает регулировку силу поступающего тока, что позволяет управлять температурой проводников внутри раствора.

Особенности греющих кабелей

Методика, описанная выше, довольно эффективна, однако она имеет ряд недостатков. Ключевым является необходимость использовать трансформатор для понижения напряжения.

Температурные показатели

Впрочем, можно обойтись и без этого громоздкого устройства. Естественно, при этом вместо стандартного провода ПНСВ нужно использовать специальные греющие кабели, такие как ВЕТ (Финляндия) или КДБС (РФ). Для подобных изделий характерны такие свойства:

Характеристика ВЕТ КДБС
Рабочее напряжение, Вольт 220-230 220-240
Линейная мощность, Вт/м 35-45

(в зависимости от модели и длины)

40
Сопротивление изоляционного слоя, МОм/м 103 103
Рекомендованный радиус изгиба, мм 25 35
Номинальный диаметр, мм 6 7
Размеры секций, м от 3,3 до 85 от 10 до 150
Класс защиты IP67 IP67

Подобные устройства предназначены для работы от обычной электросети с напряжением 220 В. Качественная поливинилхлоридная изоляция обеспечивает надежную защиту от замыканий и пробоев, кроме того, она не становится хрупкой даже при температуре -350С, что существенно расширяет «климатические рамки» применения подобных проводников.

В отличие от провода ПНСВ, кабели типа ВЕТ и КДБС не требуют подрезки. На краях секций устанавливаются концевые и соединительные муфты, что позволяет быстро собирать всю греющую систему с использованием минимального набора инструментов.

Бухта кабеля КДБС

Рекомендации по монтажу

Предварительные расчеты

Расчет кабеля для прогрева бетона осуществляется довольно просто:

  • По стандартам на обогрев одного кубометра раствора необходимо закладывать от 0,5 до 1,5 кВт мощности.
  • Для экономии электроэнергии можно добавить в состав бетона антиморозные присадки, а также обустроить утепленную опалубку. Цена дополнительных материалов при этом будет компенсирована сокращением затрат электричества.
  • При заливке перекрытий стандартной толщины обычно укладывается до 4 погонных метров греющего провода на квадратный метр площади.
  • Когда осуществляется заливка объемного монолита, проводники укладываются ярусно, с зазором не менее 30-40 см.

Укладка греющих контуров

Рекомендованная схема закладки

Сборка отопительной системы своими руками осуществляется довольно просто:

  • Вначале возводим опалубку и монтируем арматурный каркас.
  • Затем оцениваем, где прогрев бетона будет наиболее актуален, и набираем кабельную продукцию из секций соответствующей длины.
  • Чаще всего прогревают поверхность материала, места примыкания горизонтальных и вертикальных плоскостей и т.д.

Резка железобетона алмазными кругами может повредить греющие элементы

Обратите внимание! Нежелательно пересечение компенсационных швов, а также участков, где впоследствии будет проводиться алмазное бурение отверстий в бетоне.

  • Внутрь опалубки укладываем кабели таким образом, чтобы все проводники залегали не менее чем в 20 см от поверхности застывшего бетона.
  • Во избежание появления трещин и заломов на полимерной изоляции повороты нужно делать плавными. Радиус изгиба для разных моделей будет разным, но в большинстве случаев специалисты делают его равным 40-50 мм — с запасом.
  • Для равномерного распределения температуры в толще бетона проводники желательно раскладывать на равном расстоянии друг от друга. Пересечение проводов не допускается, а минимальное расстояние между двумя греющими контурами составляет 40 мм.

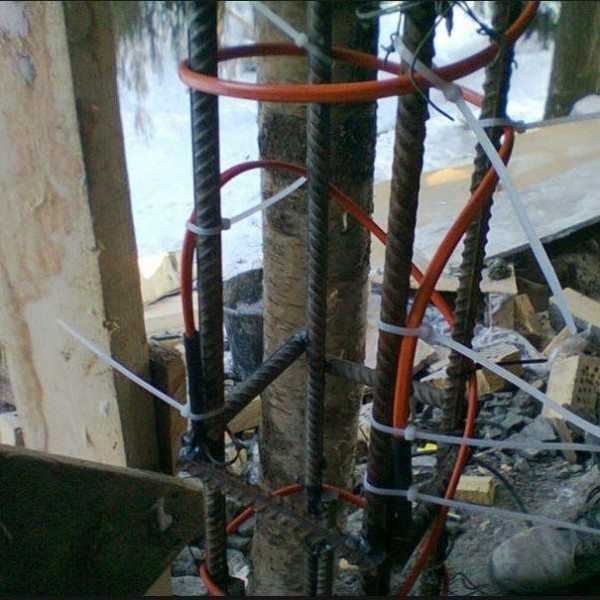

Фото закрепленного проводника

После раскладки закрепляем проводники на арматуре. Для этого используем обычную проволоку, завязывая ее без излишних усилий и деформации изоляции. Также можно применять пластиковые хомуты.

Затем заливаем опалубку бетоном, стараясь не нарушить размещение термоэлементов. Кабели ВЕТ и КДБС допускают вибрационное воздействие, потому бетон вполне можно уплотнять.

Все уложенные элементы соединяем контактными проводами в систему, а затем  — подключаем к источнику питания.

Вывод

Прогревочный кабель для бетона, работающий от сети без использования понижающего трансформатора, очень удобен в использовании. Конечно, его стоимость значительно выше, чем у проводов ПНСВ, но зато он позволяет решать поставленную задачу – поддержание оптимальной температуры раствора – куда более эффективно. Дополнительную информацию по этому вопросу вы найдете, изучив видео в этой статье.

masterabetona.ru

Прогрев бетона от 220В греющим кабелем КДБС

Строительство бетонных конструкций в зимний период предполагает преодоление разного рода проблем, связанных с низкой температурой окружающей среды. Одной из этих проблем, безусловно, является обогрев бетона. Для обеспечения набора прочности бетона в холодное время года строители часто прибегают к утеплению и использованию нагревателей бетонных масс, залитых в опалубку. Важным фактором организации процесса является возможность обеспечить прогрев бетона от 220В.

Процесс застывания бетона представляет собой химическую реакцию, в результате которой происходит гидратация цементной смеси и образование цементного камня. Этот процесс может протекать несколько недель и зависит от климатических условий. Прочность бетона во многом обеспечивается за счет содержащейся в нем воды, однако, при низких температурах вода может замерзать до того, как произойдет набор необходимой прочности.

Одним из наиболее эффективных методов прогрева бетонных конструкций является применение нагревательного кабеля и провода. Впервые в отечественном строительстве нагревательные кабели для обогрева бетонных конструкций были применены в 1974 г. Также ЗАО «ЦНИИОМТП» Госстроя СССР разработало основные технологические рекомендации, при обогреве бетонных конструкций нагревательным проводом:

  • При температуре окружающей среды +5 °С и ниже, необходимо принимать меры по утеплению бетонных конструкций и использованию дополнительных источников обогрева
  • Температура прогрева бетона в любой его точке должна быть не ниже +8 °С (оптимальная от 40 до 50 °С)
  • Температура поверхности кабеля должна быть не выше 80 °С, для предотвращения перегрева бетона
  • При прогреве бетона обязателен контроль температуры
  • Прогрев осуществляется на протяжении от 5 до 7 дней
  • Работы по сооружению бетонных конструкций должны производится при температуре не ниже -30 °С

С тех пор кабельными заводами была освоена технология производства нагревательного провода ПНСВ и других марок, который широко применялся для решения данной задачи. Однако, наряду с положительными факторами, использование провода ПНСВ имеет определенные недостатки, среди которых следует выделить необходимость применения станций прогрева бетона либо других средств понижения напряжения, поскольку провод не рассчитан на питание 220В, а также сложности, связанные с контролем температуры провода. Перегрев бетона в зоне прокладки нагревательного провода в процессе отвердевания приводит к ухудшению его качества и так же нежелателен, как и переохлаждение.

Кабель для обогрева бетона КДБС

В 2014 году одним из крупнейших мировых производителей оборудования для электрообогрева был разработан кабель для прогрева бетона марки КДБС, сочетающий в себе оптимальные технические характеристики (Таблица 1), позволяющие сохранять необходимые свойства бетонных конструкций при производстве работ в зимний период. Обеспечивающий прогрев бетона от 220В.

Таблица 1. Технические характеристики кабеля КДБС

Напряжение питания

220 – 240В

Линейная мощность

40 Вт/м

Сопротивление изоляции

103 Мом*м

Минимальная температура монтажа

-30°С

Минимальный радиус изгиба при хранении

150 мм

Диаметр нагревательного кабеля

5-7 мм

Длина установочного провода

2 м

Минимальный шаг укладки (расстояние между нитками кабеля)

60 мм

Степень защиты

IP67



Нагревательный кабель КДБС поставляется готовыми секциями, длиной от 10 до 150 метров. Предлагаемые к поставке длины приведены в Таблице 2. Нагревательные секции на основе кабеля КДБС оснащены установочным проводом сечением от 1,5 мм² до 4 мм² в зависимости от мощности. Важной особенностью нагревательного кабеля КДБС является одинаковая удельная установленная мощность по всей длине секции, которая составляет 40 Вт/м. За счет этого происходит равномерный прогрев и затвердевание бетонной конструкции. Для подключения и подачи питания на нагревательный кабель нет необходимости использовать понижающий трансформатор, поскольку кабель КДБС обеспечит прогрев бетона от 220В.

Таблица 2. Характеристики нагревательных секции на основе кабеля КДБС

Наименование нагревательной секции Длина нагревательного кабеля, м Стартовая мощность секции, Вт Номинальная мощность секции, Вт Сопротивление секции при +20 °С, Ом
40КДБС-10 10,0 440 400 104,5 – 121,0
40КДБС-20 20,0 910 800 50,5 – 58,5
40КДБС-54 54,00 2250 2120 19,9 – 23,1
40КДБС-82 82,00 4080 3280 11,3 – 13,1
40КДБС-100 100,00 5120 4000 9,0 – 10,4
40КДБС-150 150,00 7680 6000 6,0 – 6,9

Кабель КДБС имеет бинарное строение, что позволяет производить подключение электропитания с одной стороны. Соединительная и концевая муфты изготовлены на основе адгезивных термоусаживаемых трубок с повышенной толщиной стенки, что обеспечивает необходимую герметичность, механическую прочность и надежность соединений.

Использование кабеля КДБС на объектах строительства

Основываясь на опыте применения нагревательного кабеля КДБС на объектах строительства, инженеры компании «Кабельные Системы и Технологии» установили, что наиболее эффективным решением как с экономической точки зрения, так и с точки зрения наиболее рациональной организации труда является применение данного кабеля при заливке большого количества небольших бетонных конструкций, особенно сложных конфигураций.

При заливке небольших объемов бетона часто невозможно применение обогреваемой опалубки, а большая относительная площадь поверхности сужает возможность применения специальных добавок. При этом возможность подключения кабелей к сети электропитания, уже имеющейся на строительной площадке, позволяет использовать стандартные решения по применению защитных аппаратов, не требующие проведения расчетов и принятия проектно-конструкторских решений с привлечением квалифицированного инженерно-технического персонала. Это позволяет, кроме того, выполнять заливку, не отвлекая основную бригаду по монолиту, не требует привлечения квалифицированного дежурного персонала для обеспечения необходимых мероприятий по обеспечению электробезопасности прогрева в зоне его применения, а также измерений температуры и регулировок в соответствии с графиком прогрева. Кроме того, исключается необходимость привлечения большого количества станций прогрева бетона одновременно. Поскольку использование кабеля КДБС обеспечивает прогрев бетона от 220В.

cstprom.ru

Обогрев бетона нагревательным кабелем КДБС



Бетон (англ. concrete) - составной строительный материал состоящий из трех замешанных на воде ингридиентах - песка, щебня и цемента.
Цемент - это главная составляющая бетона. Вступая в химическую реакцию с водой, он как клей связывает воедино все компоненты бетона.
Затвердевшая со временем смесь превращается в искусственный камень, который с годами становится только прочнее и приближается по этому показателю к граниту.

Зимнее бетонирование

К зимнему бетонированию относятся работы, выполняемые при среднесуточной температуре наружного воздуха ниже +5°С и минимальной суточной температуре ниже 0°С.

С применением электрического обогрева и теплоизоляции теоретически возможны бетонные работы при температуре воздуха до  -40°С. На практике освоено до температуры -20°С.

Для придания бетонной смеси необходимых пластических и морозоустойчивых свойств вводят пластифицирующие и противоморозные добавки, которые способствуют также экономии цемента и электроэнергии. Применяют следующие модификаторы: нитрит натрия (NaNO2), хлористый кальций (СаСl2), хлористый натрий (NaCl) и другие смеси, а также проводят утепление и прогрев бетона, залитого в опалубку.

Комбинирование методов дает наилучший результат.

Термообработка бетона

До начала работ по укладке нагревательных кабелей должны быть в основном закончены опалубочные и арматурные работы. В ряде случаев раскладку (монтаж) греющих кабелей целесообразно производить одновременно с арматурными и опалубочными работами.

Кабель при этом укладывается на глубине не более 200 мм от поверхности.

Для ускоренного отверждения бетона применяются нагревательные кабели КДБС, TXLP и SMC, а также нагревательные провода марок ПНСВ, ПОСХП, ПОСХВП, ПТПЖ.
В иностранных изданиях есть сведения о применении саморегулирующего кабеля для прогрева бетона с целью быстрого набора прочности.

Питание нагревательных кабелей КДБС, TXLP и SMC производится напрямую от электросети переменного тока 220В.

Питание нагревательных проводов ПНСВ ( и аналогов) осуществляется от сети или от дизель-генератора с понижением напряжения до рабочих значений 24-180 В (с использованием понижающих трансформаторов).

Нагревательные секции КДБС, TXLP и SMC запитываются непосредственно от сети 220 В, без использования трансформаторов - в этом их преимущество.

В качестве теплоизоляционных материалов используют: пенопласт (120 мм), опилки (150 мм), плиты минераловатные (50-60 мм), шлак и деревянные доски.


Термообработка бетона состоит из трех фаз:

Нагревание бетона на портландцементе производится до 40-50°С.
Средняя скорость нагревания бетона составляет 4,0-5,0°С/ч.

Изотермическое выдерживание зависит от температуры нагрева бетона и определяется по графику набора прочности бетона исходя из заданной по проекту нормативной прочности (как правило 70% для несущих конструкций).

Например при изотермическом выдерживании при температуре 20°С в течение 6 суток бетон наберет прочность 0,7, а в течение 22 суток наберет полную прочность (см. график вверху страницы).

Удельная мощность прогрева бетона

Таблица 1: Примерные параметры термообработки в типовых конструкциях

Среднесуточная температура воздуха, °С

Удельная мощность нагрева Руд,
 Вт/м2

Расход кабеля КДБС,
м/ м кв

-10

230

6,2

-15

250

6,8

-20

320

8,6

Начальные условия для расчета:


Контроль за режимом термообработки производится с помощью технических термометров и (или) датчиков температуры, вставляемых в бетонную смесь.
Датчики температуры позволяют автоматически регулировать режим нагрева. Датчики устанавливают из расчета 1 шт на 6 м длины конструкции или на 50 м кв поверхности, или на 3 м куб .


Скорость остывания обычно принимают 2,0-3,0°С/ч.


После высушивания кабель отключают, обрезают концы и оставляют внутри железобетонной конструкции.

Лидеры продаж

Заказать обогрев бетона при зимнем бетонировании

Свяжитесь с нами по телефону в Москве Москве Санкт-Петербурге Омске

+7 (495) 120-70-11 +7 (812) 407-15-21 +7 (3812) 20-80-18

или оставьте заявку на обратный звонок

probatum-est.ru

Кабель прогрева бетона КДБС – КСТ Инжиниринг

Описание товара

Обогрев бетонных конструкций при проведении строительных работ в осенне-зимний период является необходимым мероприятием, позволяющем значительно сократить сроки строительства за счет сокращения времени на застывание бетонных конструкций. Наиболее простым, и вместе с тем, наиболее эффективным методом обогрева бетона является применение специализированного нагревательного кабеля марки КДБС.

Технические характеристики кабеля КДБС
Напряжение питания 220 – 240В
Линейная мощность 40 Вт/м
Сопротивление изоляции 103 Мом*м
Минимальная температура монтажа -30°С
Минимальный радиус изгиба при хранении 150 мм
Диаметр нагревательного кабеля 5-7 мм
Длина установочного провода 2 м
Минимальный шаг укладки (расстояние между нитками кабеля) 60 мм
Степень защиты IP67


Кабель прогрева бетона КДБС имеет напряжение питания 220В. Таким образом, использование данного кабеля возможно без применения дополнительного трансформаторного оборудования. Кабель КДБС незаменим при обогреве большого количества небольших бетонных конструкций. Поставляется готовыми к применению секциями, подключение питания происходит с одной стороны кабеля. Противоположный конец кабеля имеет заводскую заделку в виде концевой муфты

Характеристики нагревательных секции на основе кабеля КДБС
Наименование нагревательной секции Длина нагревательного кабеля, м Стартовая мощность секции, Вт Номинальная мощность секции, Вт Сопротивление секции при +20 °С, Ом
40КДБС-10 10,0 440 400 104,5 – 121,0
40КДБС-20 20,0 910 800 50,5 – 58,5
40КДБС-54 54,00 2250 2120 19,9 – 23,1
40КДБС-82 82,00 4080 3280 11,3 – 13,1
40КДБС-100 100,00 5120 4000 9,0 – 10,4
40КДБС-150 150,00 7680 6000 6,0 – 6,9

cstprom.ru

Кабель для прогрева бетона 40КДБС-97

Характеристики

Питание напрямую от сети 220 вольт, без использования трансформатора

Длина: 97 м.

Стартовая мощность: 4080 Вт.

Номинальная мощность: 3280 Вт.

Сопротивление секции при +20с: 11,3-13,1 Ом

Инструкция

Инструкция по подбору секций для обогрева бетона КДБС.pdf

Методическая документация в строительстве. ЗИМНЕЕ БЕТОНИРОВАНИЕ С ПРИМЕНЕНИЕМ НАГРЕВАТЕЛЬНЫХ ПРОВОДОВ.pdf

Инструкция по монтажу кабеля КДБС

  1. Определить прогреваемые поверхности каждого элемента конструкции исходя из того, что прогревочный кабель внутри элемента не должен пересекаться и находится в массе бетона, но не глубже 20 см от поверхности. Масса внутри элемента конструкции обычно не прогревается.
  2. Прокладку кабеля КДБС начинаем с мест сопряжения заливаемой конструкции с другими элементами конструкции, обеспечиваем прогрев стыков. При этом кабеля не пересекают компенсационные швы. Укладка кабеля КДБС должна обеспечить равномерность прогрева при единовременной заливке.
  3. Пересечение большой площади прогреваемого элемента с бетонными и кирпичными массивами недопустимо – масса выстудит элемент, мощности прогрева не хватит.
  4. Каждый элемент надо просчитать по калькулятору КДБС и набрать нужную длину кабелей из предложенного таблицей набора – от самого длинного типоразмера к меньшему.
  5. Полученные значения на каждый элемент сложить и взять процентов 20-30 разных типоразмеров сверх расчетного количества в запас для работы по месту.
  6. Обычно на 1 квадратный метр прогреваемой поверхности идет 4-5 погонных метра кабеля. Массив внутри бетона обычно не греют, это зависит от конфигурации элемента и мощности на 1 кубический метр.
  7. Компании по производству бетонно-монолитных работ рекомендуют следующие расчеты: примерный расчет - на 1 кубический метр монолитного бетонного изделия требуется от 0,4 до 1,5 киловатт мощности прогрева, это зависит от толщины и материала опалубки, устройства парника, температуры и ветра, также важно учитывать и применяемые присадки для бетона.
  8. Используем выполненный нами расчет мощности для контроля – витки кабеля КДБС можно приближать друг к другу до 4 см, главное, не пересекать, если возможно провисание. Крепить обычной арматурной проволокой, нормальным усилием.

tise.su
