Подушка для фундамента. Буквенное обозначение параметров

Приходилось ли вам когда-либо, отдыхая на природе, спать на голой земле, не имея из чего соорудить постель? Согласитесь, что даже травяной покров повышает комфорт, а если к этому добавить какое-то одеяло, тогда вообще удобства окажутся на высоте. Но, совсем другое дело, когда лежишь на песчаном берегу морского пляжа – все части тела принимают нужное положение и так можно релаксировать часами, не двигаясь с места.

Точно такую же функцию выполняет и подушка под фундаментную плиту – она стабилизирует грунт, аннулируя все неровности. Более того, при возможной деформации почвы, а это случается даже с полускальными и скальными грунтами, такое устройство служит в качестве буфера или рессоры, смягчая колебания и позволяя фундаменту оставаться в изначальном положении (узнайте также какой фундамент сделать при высоком уровне грунтовых вод).

Железобетонные подушки

Железобетонные фундаментные подушки ФЛ-6-12-4

• Подушки ФЛ (фундаментные ленточные) производятся в соответствии с ГОСТ 13580 85 на фундаментные подушки и используются для промышленных и жилых объектов с большой массой, где применяются основания такого типа. В связи с высокими требованиями, предъявляемыми при строительстве подобных сооружений, качество бетона и самого блока в целом отвечает всем требованиям евростандартов по перепадам температур, сейсмоустойчивости и сопротивлению коррозии (для арматурного каркаса).

Строительство цокольного этажа на железобетонных подушках

• Для больших зданий при строительстве нулевого этажа (подвальное помещение или цокольный этаж) используются бетонные подушки под фундамент. Такие элементы ФЛ принимают, по сути, на себя весь вес сооружения и стабильность постройки, в первую очередь, будет зависеть именно от них.
• При строительстве многоэтажных зданий разного типа ГОСТ на фундаментные подушки позволяет использовать их в самых различных грунтах. Так это могут быть сухие и водонасыщенные почвы, но без агрессивной для бетона среды – самое важное здесь то, чтобы была соблюдена необходимая глубина заложения, соответствующая требованиям по массе сооружения и виду почвы в данной местности. Температурный режим таких фундаментов позволяет их использование до t -40⁰C и пределом сейсмических колебаний до 9 баллов.

Сортамент на размеры по ГОСТу на фундаментные подушки: таблица

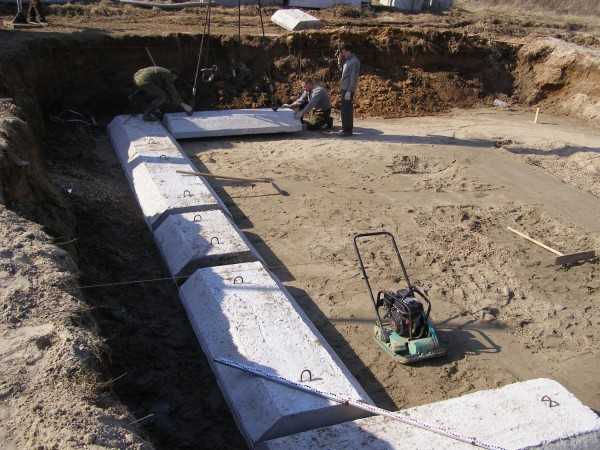

Монтаж железобетонных изделий

• Для ленточного сборного фундамента с применением железобетонных блоков типа ФБС (фундаментные блоки стен) длиной 2,4, 1,2 и 0,9м инструкция рекомендует использовать подушки ФЛ из такого же материала (размеры фундаментной подушки типа ФЛ указаны в таблице выше). Качество комплектующих блоков для этой конструкции, гарантированное заводом-изготовителем, позволяет создавать прочную основу для многоэтажных зданий любого типа (см.также статью Какой марки нужен бетон для ленточного фундамента: советы по самостоятельному строительству). И это возможно практически в любых климатических регионах Российской Федерации.

Совет. При закладке фундамента такого рода, который описан выше, вам придётся использовать спецтехнику для рытья траншей и установки плит, а не делать это своими руками. Поэтому, чтобы не повредить коммуникации, которые могут оказаться под землёй, вам необходимо в соответствующей организации заказать топографическую съёмку местности или проводить работы в присутствии представителя того предприятия, чьё хозяйство находится на вашем участке.

Возможно, через ваш участок проходит ЛЭП (линия электропередач) с высоким напряжением. В таком случае, вам придётся согласовать работы с предприятием, владеющим ЛЭП и получить у них наряд-допуск на работу крана или экскаватора. Также можно проводить работы в присутствии представителя от этой организации.

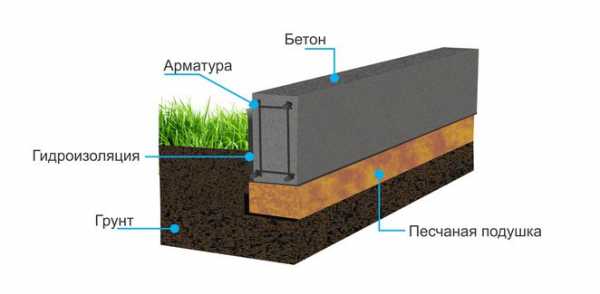

Песочная подушка

Засыпана песчаная подушка под фундамент

• Чаще всего для лёгких строений типа летних кухонь, гаражей и прочих хозпостроек используют ленточный фундамент на песчаной подушке без заглубления. Песок сам по себе, в слежавшемся состоянии представляет очень плотную массу, но в это же время эластичную, которая может плавно обходить все  неровности, стабилизируя, таким образом, любой грунт. Такая подушка засыпается непосредственно на дно траншеи, как это показано на верхнем фото и утрамбовывается.
• Конечно, цена такой подушки достаточно незначительна, поэтому здесь об экономии материалов говорить не приходится. Если речь идёт о малозаглубленном фундаменте, то глубина траншеи, как правило, не превышает 50-60 см и в таком случае слой песка вам нужно насыпать примерно 15-29 см толщиной. Утрамбовать такой материал «насухую» достаточно сложно, даже, скорее всего, невозможно (траншея слишком узкая), поэтому его необходимо обильно полить водой, и он сам усядется до нужного состояния.
• На заливных устройствах песчаная подушка под фундамент может быть не совсем ровной – все уклоны перекроет бетонный раствор, к тому же вы, скорее всего, будете усиливать подушку щебнем или гравием. В таких случаях подсыпку чаще всего нивелируют «на глаз» лопатой или тяпкой, не прибегая к помощи уровня – всё равно получится монолитная конструкция.

Песочная подушка для сборного ленточного фундамента

• Совсем иные требования возникают, если ленточный фундамент (заглубленный и малозаглубленный) делается сборного типа. Ведь блоки нужно выставить по уровню, а это возможно лишь в том случае, когда для них есть ровное основание. Поэтому песок приходится нивелировать строительным уровнем.
• Все остальные требования для сборной конструкции остаются идентичными, как и для монолитной, то есть, слой песка должен быть не менее 15-20 см и при этом его нужно хорошо утрамбовать и сделать это, как мы уже говорили, лучше всего при помощи обильного замачивания. Наблюдайте за тем, чтобы в песке не оказалось крупных камней, которые смогут одновременно контактировать и с грунтом, и с блоками – такой контакт понизит эффективность подушки.

Заключение

Какой бы ни была подушка под ленточный фундамент, песочной или железобетонной, она в любом случае будет способствовать устойчивости основы и защищать её от мелких деформаций почвы. Но не следует забывать о том, что грунт, на который ляжет подушка, тоже должен быть твёрдым, очищенным от остатков выкопанной почвы (узнайте здесь, какой фундамент дешевле).

Удачного строительства!

ofundamentah.com

назначение, виды, инструкция по монтажу

Продолжительность безопасной эксплуатации строения и его устойчивость определяется надежностью фундамента, который являются основным элементом строительных конструкций. Основа здание подвержена значительным нагрузкам, величина которых зависит от массы постройки и свойств почвы. Повысить прочностные характеристики, увеличить надежность, а также максимально уменьшить величину усадки позволяет подушка под фундамент, для изготовления которой используются различные стройматериалы.

Она представляет собой базовый слой основания – своеобразную подложку, положительно влияющую на его целостность. В зависимости от определенных факторов, профессиональные строители применяют различные материалы для создания базового слоя.

Рассмотрим функциональное назначение и основные виды фундаментных подложек. Изучим, как осуществляется устройство подушки под фундамент, для изготовления которой используются разные стройматериалы. Постараемся ответить на вопрос застройщиков, интересующихся, как сделать своими силами подушку под основу будущего строения.

Для чего предназначена подушка под фундамент

Все виды фундаментных конструкций сооружаются после выполнения подготовительных мероприятий на стройплощадке. Используя различные технологические решения и стройматериалы, создается базовый слой основания.

Он решает комплекс серьезных задач:

• демпфирует реакцию грунта, вызванную морозным пучением;
• сглаживает перепады высот на участке застройки;
• уменьшает вероятность усадки здания;
• способствует обеспечению целостности основания;
• защищает основу от перенасыщения влагой;
• пропорционально распределяет усилия, передаваемые строением на грунт.

Без формирования специальной подложки невозможно представить сооружение основы строения. Фундамент на правильно сформированной подложке обеспечивает устойчивость строений на протяжении длительного периода эксплуатации.

Виды подушек

Базовый уровень основания формируется согласно требованиям проектной документации с использованием распространенных в строительной сфере стройматериалов:

• песка. Это недорогой стройматериал, используемый при постройке оснований легких малоэтажных зданий. Он способен воспринимать массу каркасных и деревянных строений. Небольшая толщина подсыпаемого слоя, составляющая 250–300 мм, обеспечивает эффективную защиту основания небольшого строения;
• щебенки. Независимо от размера фракции, щебень позволяет сформировать подушку под базу двухэтажного здания с повышенными прочностными характеристиками. Равномерно уплотненный материал способен стабилизировать возникающие нагрузки и пропорционально распределить их по поверхности базы;

• бетона. Распространенный в строительной сфере материал способен обеспечить максимальный запас прочности для возведения массивных зданий, сглаживая реакцию проблемных грунтов. Бетон более надежен, по сравнению с песком и гравием. Однако сооружение бетонной подложки требует повышенных затрат.

Определяясь с материалом для нижнего слоя необходимо обратить особое внимание на следующие моменты:

• этажность возводимого здания;
• особенности почвы;
• глубину грунтовых вод;
• используемые стройматериалы;
• климатические факторы.

Решая, какое устройство подушки под фундамент выполнить, следует разобраться с ее конструктивными особенностями и проанализировать все факторы. Рассмотрим, как формируют прослойку на основе разных материалов.

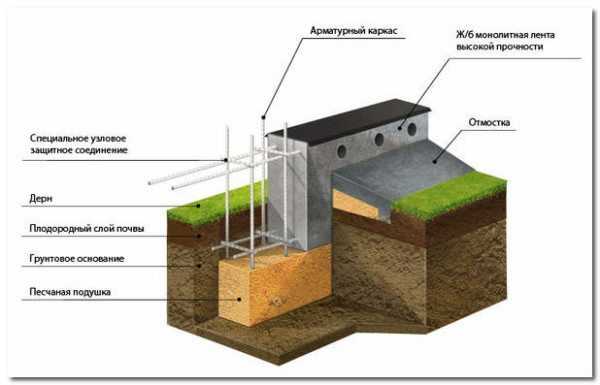

Песчаная подушка под фундамент

Применение речного или карьерного песка для сооружения основы фундаментных конструкций не требует повышенных финансовых затрат. Материал легко сформировать однородным слоем в условиях строительной площадки. Крупнофракционный песок после увлажнения и трамбовки обладает необходимыми эксплуатационными свойствами.

Песчаная подушка под фундамент используется в определенных ситуациях:

• при выполнении мероприятий на стройплощадках с глубоко расположенными водоносными слоями. Небольшая глубина расположения грунтовых вод требует укладки под песчаным слоем дренажных магистралей. Они предохраняют легкий песок от размывания;
• при возведении основы одноэтажных зданий, строительство которых будет осуществляться с применением легких стройматериалов с пористой структурой или каркасов. Повышенные нагрузки на основание, связанные с высоким удельным весом применяемых материалов, способны разрушить песчаную базу.

Увеличение нагрузочной способности песчаного слоя обеспечивается путем его уплотнения. В результате возрастает плотность массива.

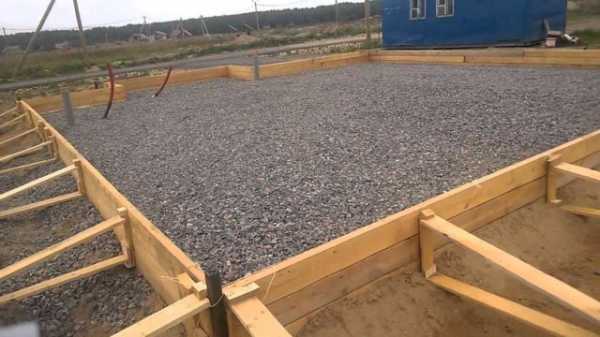

Гравийная подушка для фундамента

Гравий и щебень значительно превосходят песок по прочностным свойствам. Они широко применяются при строительстве основы зданий с увеличенной массой. Использование уплотненного гравия с размером включений 20–40 мм позволяет обеспечить необходимые эксплуатационные свойства.

Подготовку фундаментных подложек на основе гравия произведите по следующему алгоритму:

1. Спланируйте поверхность строительной площадки.
2. Сформируйте подстилку из крупного песка, обеспечив глубину слоя 12–15 см.
3. Тщательно утрамбуйте песчаный массив с помощью вибрационного уплотнителя.
4. Насыпьте щебенку на песок и распределите, обеспечив толщину слоя до 20 см.
5. Утрамбуйте щебеночный массив для увеличения нагрузочной способности.
6. Проверьте отсутствие уклонов, используя пузырьковый уровень.

Создавая подложку из щебенки, следует обратить внимание на ее размеры. Для повышения устойчивости возводимых строений слой щебня должен превышать размеры основания на 50 см.

Железобетонная плита на монолитной подушке

При возведении массивных строений с повышенной этажностью обустраивается фундамент на основе бетонной подложки. Особенности конструкции:

• увеличенная нагрузочная способность;
• возможность сооружения на различных грунтах.

Технологический процесс создания нижнего яруса на основе бетона требует соблюдения последовательности операции.

Производите работы по следующему алгоритму:

• Сформируйте на подготовленной площадке щебеночный слой, обеспечив его толщину 12-15 см.
• Тщательно уплотните щебеночный массив с помощью ручной или механизированной трамбовки.
• Нарежьте заготовки из досок и сбейте деревянную опалубку по контуру будущей бетонной подложки.
• Проконтролируйте соответствие высоты деревянной конструкции уровню нулевой отметки.
• Прирежьте прутки диаметром 8–12 мм для изготовления арматурной решетки, предназначенной для усиления бетона.

• Свяжите вязальной проволокой из нарезанной арматуры сетку с квадратными ячейками стороной 150–200 мм.
• Уложите арматурную решетку в опалубку, залейте бетонным раствором в один прием.
• Произведите виброуплотнение бетонного массива для удаления воздушных ячеек.
• Разровняйте поверхность сформированного бетонного массива по верхнему уровню опалубочной конструкции.
• Поддерживайте постоянную влажность бетона, накройте поверхность полиэтиленовой пленкой.

Придерживаясь технологических рекомендаций можно из бетона сформировать надежную основу.

Как правильно сделать подушку из песка

Зная, как сделать своими силами подложку из песка, можно значительно снизить общий объем финансовых затрат. Выполнению основного комплекта работ предшествует специальная подготовка.

Последовательность мероприятий:

1. Спланируйте строительную площадку и разметьте контур, используя деревянные колышки и шнур.
2. Очистите поверхность от строительного мусора, удалите крупные корни и имеющуюся растительность.
3. Извлеките плодородную почву, сформируйте приямок на предусмотренной проектом глубине.
4. Произведите укладку на поверхность почвы геотекстильной ткани, предохраняющей от переувлажнения.
5. Обеспечьте доставку на участок работ крупнофракционного песка.

Завершив подготовительные мероприятия, приступайте к следующему этапу.

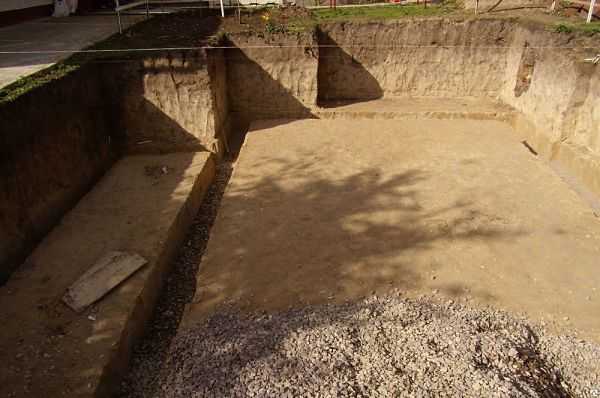

Засыпаем и уплотняем подушку под основу здания

Сооружение песчаной подложки выполняйте, соблюдая последовательность операций:

1. Установите дренажные магистрали, если грунтовые воды расположены близко к поверхности.
2. Распределите крупный песок по подготовленной площадке, обеспечив равномерную толщину слоя до 200–250 мм.
3. Тщательно уплотните с помощью виброплиты песчаный массив, одновременно поливая песок водой.
4. Проконтролируйте горизонтальность полученной площадки, устраните неровности.

Профессиональные строители, производя трамбовку прослойки из песка, уплотняют массив до полного отсутствия следов от обуви на поверхности. Завершив засыпку и уплотнение, можно возводить фундамент, руководствуясь проектной документацией.

Песчаная подушка под фундамент – главные достоинства

Песчаная подложка, предназначенная для укрепления фундаментной основы, обладает комплексом преимуществ:

• доступностью применяемого стройматериала, который легко приобрести в различных местах;
• незначительным объемом расходов, связанных с покупкой песка и созданием базовой подложки;
• легкостью строительных операций, позволяющей выполнять работы без привлечения наемных рабочих.

Кроме того, слой песка под фундаментом обеспечивает:

• демпфирование сжимающих усилий, которые передаются от массы строительных конструкций;
• значительное уменьшение тепловых потерь, связанных с низким уровнем теплопроводности;
• пропорциональное распределение действующих усилий по всей площади фундаментного основания;
• невозможность переувлажнения основы здания в результате капиллярного подъема влаги;
• выравнивание перепадов высот на рабочей площадке, что облегчает строительство фундамента.

Несмотря на множество достоинств, имеется и серьезный недостаток. На песчаной подложке невозможно построить многоэтажные здания, особенно на почве с близко расположенными грунтовыми водами.

Устройство подушки под фундамент – подводим итоги

Предусмотренная технологией строительных работ, подушка под фундамент представляет его неотъемлемую часть. Она повышает устойчивость строительных конструкций и положительно влияет на их долговечность. Демпфирующая подложка может формироваться из различных стройматериалов, выбор которых определяется характеристиками почвы и особенностями здания.

Принятие окончательного решения производится на основании детального анализа всех факторов. Сформировать подложку своими руками несложно. Качество выполняемых работ обеспечивается только при соблюдении технологических рекомендаций.

Originally posted 2018-01-02 14:22:48.

pobetony.expert

расчет толщины, инструкция по монтажу

Основной работой в начальной стадии строительства является изготовление основания здания, но оно не будет качественным, если не отсыпана подушка под фундамент. Ведь эта незначительная и простая работа позволит в будущем уберечь здание от повреждений фундамента при подвижках и усадках грунта.

Содержание

Песчанно — гравийная подушка под фундамент, ее виды, ГОСТ и как правильно выполнить эту работу – ответы на все эти вопросы, позволят выполнить работу самостоятельно.

Назначение и виды отсыпок под фундамент

Особенности строения грунта, в месте строительства, оказывают воздействие на основание дома. При этом снижается прочность конструкции, она не может гасить большие нагрузки на здания при оседании грунта. Для ослабления пиковых нагрузок принято выполнять отсыпку основания фундамента.

Песчаная подушка под фундамент выполняет еще и выравнивающую функцию, позволяя экономить бетон при заливке.
ГОСТ и правила СНиП рекомендуют производить несколько видов отсыпки, в зависимости от материала:

• подушка из песка;
• щебня или гравия;
• из бетона.

Каждый из материалов хорош по своему, но его применение основано в первую очередь от особенностей грунтов. Исходя из этого, выбирается материал, из которого изготавливается подушка под фундаментную плиту. Для более точного выбора, согласно ГОСТу, требуется знание еще нескольких факторов:

• близость прохождения русла грунтовой воды;
• температурные перепады, в зависимости от времени года и другие метеорологические особенности района строительства;
• конструктивные особенности дома.

Важно помнить! Неправильно выполнение расчеты или работа на глазок вызовут появление значительных усадок фундамента, как следствие значительные расходящиеся трещины. Работу следует выполнять с полной ответственностью и без спешки. Фундаментные подушки выполняются индивидуально для каждого проекта здания.

Назначение и достоинства песчаной подушки

Случаи, в которых нужна песчаная подушка под фундамент разнообразные, применяют ее не только как основание зданий. Работая в любой конструкции, она выполняет целый ряд функций:

Служит для выравнивания плоскости. Это основная роль песчаной подушки. Выравнивание поверхности для заливки обязательно, даже если оборудуется незаглубленный фундамент. Особенно важно проводить эту операцию после работы техники в котловане – это поможет сэкономить несколько кубов дорогого бетона, при этом важно знать, какой песок лучше.

1. Подушка под плиту фундамента может не отсыпаться, при оборудовании ее железобетонными плитами. При изготовлении ленточного основания, укладывать его следует на ровной песчаной подушке.
2. Песок для подушки фундамента укладывается и распределяет нагрузки фундамента здания. При этом распределение происходит не для защиты грунта, а именно основания здания при подвижках земли. При обустройстве слабых грунтов, песок заполняя все трещинки и поры повышает способность земли противостоять нагрузкам.
3. Подушка под фундаментные блоки, заполненная песком выполняет дренажную функцию, для отведения грунтовых и ливневых вод. Толщина слоя свыше 30 см, надежно укупориваются все поры в грунтах, даже с развитой системой каппиляров. Но использование подушки производится как дополнение к дренажной системе фундамента. Используя геотекстиль под песчаную подушку фундамента, улучшают гидроизоляцию слоя подсыпки.
4. Точно зная, какой песок использовать, решают одну из важных проблем для фундамента плитного устройства и других – это устранение пучение при морозе. Это обусловлено физическим свойством материала, выводить воду из грунта.

Обустройства песчаной отсыпкой требует не только фундаментная часть здания. С помощь. Такой операции производят защиту на трубопроводах, при заделке свай и опорой линий электропередачи.

Важно! Какой песок нужен для подушки фундамента? В зависимости от этажности здания может изменяться размер песчинок от 0,7 до 3,5 мм, но самым оптимальным решением проблемы выбора, согласно ГОСТа, является более доступный речной песок.

Назначение и преимущества отсыпки из щебня.

Для того чтобы понять зачем нужна отсыпка из щебня требуется знать его положительные и отрицательные стороны. Подушка из щебня под фундамент из плит фбс обладает свойствами, способными выдерживать большие нагрузки. Щебеночная отсыпка по своим характеристикам превосходит песочную:

• она поможет выровнять поверхность под мелкозаглубленный или незаглубленный фундамент;
• при применении щебня для подушки под фундамент, она обладает лучшей устойчивостью к перепадам температур. Важно знать какой щебень использовать;
• высокие теплоизоляционные и гидроизоляционные свойства щебеночной подушки.

Важно! Для большей экономии материалов применяется песчанно – щебеночная отсыпка. Такой способ не ухудшает качество, но толщина слоя значительно уменьшается.

При работе, операции выполняются аналогично с изготовлением песчаной отсыпки. Насыпается слой щебня и хорошо утрамбовывается. Таким образом, удаляются пустоты, и происходит уплотнение слоя гравия.

К недостаткам можно отнести большая стоимость материала, но это спорное утверждение. В районах, где он производится цена на продукцию значительно уменьшается. Большой вес увеличивает расходы на его транспортировку. Производится щебенка из гравия, гранитных фракций и прочных известковых масс. Гравий не подвержен воздействию и накоплению радиации и достаточно прочен.

Производится дроблением или просеиванием горной породы в специальных устройствах. Невысокая цена делает такой материал более востребованным. Гранитный щебень очень прочный, но более дорогой. Производится при обработке гранитной основы. Известняковый материал – это менее прочный, но более не поддающийся воздействию окружающей среды. Он производится при переработке известняка.

Бетонная подушка для монолитного строительства

Такой вид не следует использовать при заливке незаглубленного фундамента. Гост предписывает применять ее при производстве монолитного строительства высотных домов или при строительстве частного домовладением с помощью несъемной опалубки. Для чего нужна бетонная подушка под фундамент определились. Важно знать ее достоинства и недостатки.

Плюсами этого способа называют:

• оснащение дополнительным слоем армирования фундаментной плиты. При этом можно связать их в единую систему;
• дополнительный слой бетона, увеличивает прочность и долговечность фундамента;
• при этом методе можно использовать бетон низкой марки, без нанесения вреда прочности здания;
• оснащая здания бетонным, дополнительным слоем не требуется проводить оплату и доставку щебня или песка;
• повышается уровень пожарной безопасности.

Основным минусом способа является низкий уровень прочности на разрыв, при этом образуются трещины. Для качественного выполнения работы недостаточно знать, как сделать подушку под фундамент, важно уметь качественно ее выполнить.

Пошаговая инструкция изготовления песчаной подушки своими руками

Песчаная подушка – это самый распространенный и надежный метод отсыпки, поэтому рассмотрим его более подробно. Вся работа выполняется в несколько этапов:

• перед выполнением работы, в зависимости от качества грунта и высотности здания следует определиться с толщиной готового слоя отсыпки. Этот размер может быть в пределах 100 – 250 мм;
• разметка места проведения работы. При этом следует проконтролировать размеры будущего фундамента и его диагональ. Для этого можно использовать длинную рулетку или веревку с узелками;
• затем выравниваем низ траншеи для экономии песка и бетона;
• укладываем в траншею геоткань так, чтобы ее концы находились на одной высоте стенок траншеи;
• засыпается слой песка и производится его трамбовка. К процессу уплотнения слоя песка следует относиться ответственно и внимательно. Толщина каждого слоя песка перед трамбовкой не более 200 мм. Это делает уплотнение более качественным.

Можно сказать, что мы сделали такую штуку как песочную подушку — простую, но очень ответственную работу по обустройству фундамента песчаной отсыпкой выполнена. Теперь следует приступать к армированию фундамента и заливке бетона.

Остается сделать вывод.

Операция по обустройству основания здания подушкой из различных материалов – это одна из возможностей продления срока службы не только фундамента, но и всего здания. Лучший вариант, способный совместить отличные физические качества при демократической цене – это песчанно – щебеночная подушка. Но для каждого проекта, следует предусматривать основание из различных материалов в зависимости от характеристик грунта.

noow.ru

как сделать самостоятельно своими руками

Основание любого дома является фактически ключевой его частью. Даже если стены, перекрытия и крыша возведены на совесть, то некачественно созданная база может запросто всё разрушить. Поэтому возводить его нужно с особой тщательностью.

Часто можно услышать споры о нужности влагозащиты и утепления. Наряду с этими вопросами звучит ещё один: стоит ли делать подушку под фундамент? А вместе с ним появляется ряд других: как её сделать, какой материал для этого выбрать и т.д. На эти и другие вопросы постараемся ответить далее.

Функции, материалы для создания

Сначала скажем о том, зачем нужна песчаная (или любая другая) подушка под фундамент. Она в разных случаях выполняет несколько функций:

1. Делает дно котлована/траншеи ровным.
2. Защищает основание от влаги.
3. Уменьшает нагрузку на почву и компенсирует её подвижки.
4. Заменяет проблемный грунт.

С назначением разобрались. Теперь перейдём к тому, из чего эта основа создаётся. По этому критерию фундаментные основы бывают:

1. Песчаными.
2. Гравийными (или щебёночными).
3. Бетонными.
4. Комбинированными (из песка и гравия).

Есть и другие материалы, которые используют для создания подушки фундамента (например, производственные отходы). Но всё же они встречаются под основанием не так часто, как вышеуказанные. Их мы и рассмотрим поближе.

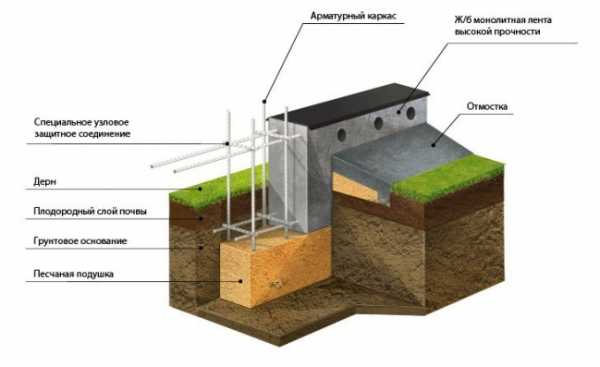

Песок

Этот материал довольно часто используется для создания слоя между фундаментом и основой. Чтобы понять, зачем нужно устройство обычной песчаной подушки под фундаменты, следует сказать, что именно она делает под основанием:

1. Песок хорошо отводит дождевые и талые осадки.
2. Некоторые виды впитывают грунтовые воды, не давая проникнуть им в швы и щели.
3. При пучении она выполняет роль амортизатора.

Песчаная подушка под фундамент нужна в следующих случаях:

1. Когда нужно заменить рыхлую почву.
2. Для сборных оснований (например, подушка под фундаментные блоки ФБС делается именно из песка).
3. Для устранения капиллярной влаги, когда подземная часть основания заглублена на небольшой уровень (это касается МЗЛФ и мелкозаглубленных плитных оснований).

Песчаная основа под фундамент создаётся лишь тогда, когда она действительно защищает основание. Если нужно создать препятствие для паров воды, лучше выбрать более плотные материалы.

 С назначением разобрались. И тут же возникает следующий вопрос: а какой песок нужен для подушки под фундамент?

Некоторые думают, что брать можно любой, но на самом деле это не так. Но тогда какой песок лучше?

Мелкий не подходит — слишком маленькое сопротивление сжатию способствует большей усадке. Поэтому нужно выбирать крупно — фракционные виды, которые хорошо справляются со своей задачей. Можно взять материал из речки, но тогда работы обойдутся довольно дорого. Дешевле обойдётся карьерный вариант.

Как сделать песчаную основу?

Теперь поговорим об устройстве подобной подушки под различные фундаменты. Как и с материалом, многие ошибаются с размером слоя. Существует мнение, что чем он выше, тем лучше. На самом же деле высота песчаной подушки имеет максимальный порог, который, как и остальные данные, зависит от множества факторов, таких как:

1. Тип фундамента.
2. Габариты и вес дома.
3. Характеристики почвы: глубина промерзания, уровень грунтовых вод и т.д.

Например, толщина песчаной подушки под фундамент ленточного типа должна быть не более тройной ширины ленты. Под плитное основание прослойку делают высотой в 10 — 15 см, а в столбчатых и свайных фундаментах эта цифра увеличивается в два раза; при этом песчаная основа должна быть шире столбов на 10 — 20 см со всех сторон.

Кроме песка, потребуется геоткань, которой слой укрывается со всех сторон. Геотекстиль под песчаную подушку фундамента укладывается в качестве гидроизоляции. На неё насыпают песок, разравнивается и трамбуется. Можно сделать это и подручными средствами, но лучше использовать вибро технику. Насыпать песок лучше слоями — так он лучше трамбуется. Основа считается готовой, если на ней не остаются следы от обуви. Далее основа закрывается гидроизоляцией.

Так выглядит устройство песчаной подушки — самой простой и дешёвой. Впрочем, не следует её выбирать из — за цены и возможности создания своими руками, ведь часто фундаменты требуют более плотных основ.

Во время трамбовки песок следует поливать водой для лучшего уплотнения.

Щебень

Подушка из щебня под фундамент также пользуется большой популярностью. Она также несложна в устройстве, зато прочность у неё выше, чем у предыдущей. Если песок подходит больше для небольших одноэтажных домов, то в этом случае можно возводить габаритные коттеджи.

Какой щебень подходит для основы больше всего? Сам материал бывает трёх видов:

1. Гравийный.
2. Гранитный.
3. Известняковый.

 Последний в нашем случае не подходит, поскольку его качество невысокое. Лучше всего выбрать гравийный щебень, поскольку он дешевле, и безопаснее.

Гранитный вариант тоже не вреден, хоть и накапливает радиацию (но в безопасном количестве), зато обладает большей прочностью.

Но такой щебень подходит для обеспеченных людей, поскольку стоит дороже всех. С видом разобрались. Что касается фракции щебня, рекомендуется использовать вариант в 20 — 40 мм с прочностью М 1200. Он является радиоактивно безопасным и морозостойким, что требуется в данном случае.

Гравийная подушка под фундамент делается примерно так же, как и описано выше, с той лишь разницей, что здесь сначала насыпается слой того же песка, который так же трамбуется. Этому процессу подвергается и слой щебня. Впрочем, есть исключения: если вы возводите одноэтажный деревянный дом, материал можно не трамбовать. В качестве гидроизоляции можно использовать разливные битумные составы, поскольку тканевые материалы запросто могут повредиться.

Комбинированное использование

Перед выбором материала может встать вопрос, что лучше использовать для подушки под фундамент: дешёвый песок или прочную щебень? Чаще всего используются оба вида. Как уже говорилось, нижним слоем щебёночной основы является именно песок. Так же, в песчаных аналогах для усиления используется щебень (например, при строительстве столбчатых фундаментов).

Устройство песчано — гравийной подушки под тот или иной фундамент не отличается сложностью. По сути, это — «пирог» слоёв песка и щебня, укладывающихся поочерёдно. Особое внимание нужно уделить утрамбовке, поскольку после произведённой укладки основа даёт небольшую усадку. Также необходимо позаботиться о правильной гидроизоляции: если верхний слой — щебёночный, он может повредить её.

Поэтапное создание подушки под фундамент из песка и щебня выглядит примерно так:

1. Прокладывание дна котлована/траншеи бутом (в один или два слоя — в зависимости от нагрузки на основание).
2. Отсыпка слоя щебени (10 — 20 см), а затем — песка.
3. Поливание песчаного слоя водой.
4. Дополнительное насыпание и поливка песка (при необходимости) и так до появления сплошной песчаной «корки».
5. Трамбовка.
6. Повторное заливание водой.

Песчано — щебеночную фундаментную подушку рационально выбирать для слабонесущих грунтов. Нужно внимательно следить, чтобы в песке не было глины.

Бетон

Эта основа — самая прочная из всех рассмотренных. Правда, бетонная подушка под фундамент в частном строительстве используется реже, из  -за дороговизны, да и самостоятельно её не устроишь. В остальном правильно созданный элемент недостатков не имеет.

Устройство бетонной подушки фундамента сложнее, чем песчаной, щебёночной или из ПГС. Работы проводятся следующим образом:

1. Выемка грунта.
2. Выполнение подсыпки, её трамбовка и монтаж слоя гидроизоляции.
3. Укладка сантиметрового бетонного раствора.
4. Сооружение опалубки.
5. Армирование.
6. Заливка раствора с последующей утрамбовкой.

Далее нужно оставить бетон высыхать. Только после этого можно приступать к строительству на подушке фундамента.

 Высокая стоимость такого решения обусловлена не только ценой на бетон.

Во время строительства используется профессиональная техника — например, для заливки и трамбовки материала.

Зато именно такие фундаментные подушки получаются самыми крепкими.

Во время высыхания бетона нужно периодически орошать его водой. В противном случае он может пересохнуть.

Видео

Видео о том, как сделать подушку своими руками.

Выводы

Теперь вы знаете, для чего нужно устройство основы для фундамента. Именно она обеспечивает надёжность и долговечность основания. Создание в большинстве случаев также не составит труда, ведь информации о том, как сделать подушку для разных типов фундамента, довольно много.

Всё вышесказанное можно изложить в нескольких пунктах:

1. Ответ на вопрос, зачем нужна подушка, очень прост: она защищает основание от влаги и подвижек; подобным элементом лучше не пренебрегать.
2. Фундамент на песчаной подушке выходит дешевле всего, но не всегда надёжнее.
3. Слой из песка и щебня используется чаще всего.
4. Песок для подушки фундамента нужен крупный, мелкий может вызвать проблемы.
5. Щебень нужен также крупных фракций, мелкий отсев используется в других строительных работах.
6. Подушка под фундамент из вышеупомянутого материала всё равно требует песчаного слоя; какой песок использовать — вы уже знаете.
7. Не стоит думать, что чем выше слой, тем лучше. Толщина подушки под тот или иной фундамент зависит от многих факторов.
8. Самый прочный и надёжный материал, используемый в данном случае — бетон, хотя в то же время он является самым дорогим. Если дом предусматривается негабаритным и лёгким, лучше сделать подушку под ваш фундамент из песка и щебня.

Зная все нюансы и правила, можно легко выбрать материалы и создать хорошую защиту для основы. Именно тогда фундамент сможет прослужить долго и качественно, не подвергая дом риску разрушения.

Вконтакте

Facebook

Twitter

Google+

Одноклассники

osnovapoddom.ru

Фундаментные подушки: материалы и правила обустройства
