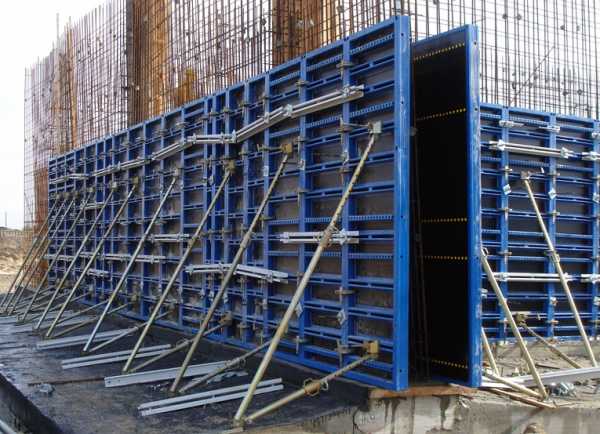

В переставной конструкции залитому бетону нельзя позволять схватываться полностью, продолжая работу, чтобы избежать появления швов в монолитной конструкции.

Углы нужно тщательно наполнять, затем вибрировать. В процессе подачи бетона механизированным методом скорость движения раствора понижается с целью обеспечения максимально качественной заливки, а сечение рукава уменьшается. Бетон обязательно уплотняют вибратором, правильно за ним ухаживают.

В зимнее время раствор нужно прогревать, летом – защитить от слишком быстрого испарения влаги (накрывать пленкой, проливать водой для замедления процесса гидратации). От возможных осадков бетон обязательно нужно защитить полиэтиленовой пленкой (все его открытые части).

Где применяются

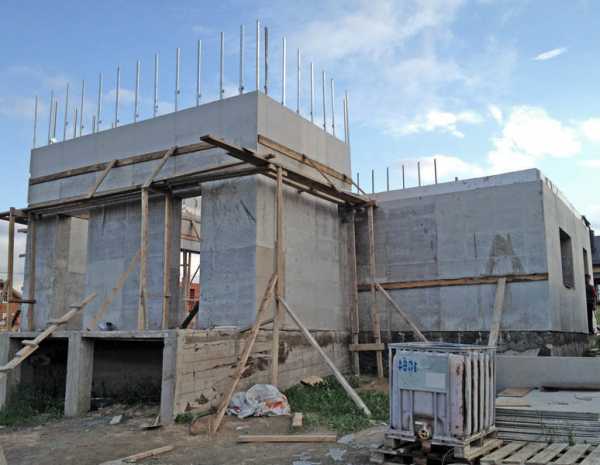

Монолитный способ возведения стен применяется в самых разных сферах строительства – как в частном, так и в промышленном, коммерческом. С использованием данной технологии возводят общественные здания, строения в частном секторе, выполняют многоэтажную застройку. В Москве, к примеру, множество новостроек возводятся именно таким методом.

• Точечная застройка внутри уже существующих кварталов
• В случае недостатка места разработки почвы под котлован
• Если подъезд строительной техники, кранов невозможен из-за особенностей расположения объекта
• Когда нужно ускорить и упростить, удешевить процесс строительства
• При реализации авторских проектов домов
• В регионах с повышенной сейсмической опасностью

Монолитные железобетонные стены – прекрасный выбор для возведения любого здания, который обеспечит необходимые свойства и характеристики, сделает сооружение прочным и надежным, долговечным и крепким. При условии выполнения верных расчетов и соблюдения технологии гарантирован наилучший результат.

1beton.info

Бетонная Стена: Возведение, Обработка, Варианты Отделки

Стена с отделкой «под бетон», как вариант дизайна помещения

От материала, используемого для возведения ограждающих конструкций, зависит не только их механическая прочность, но и другие характеристики. Значительный разбег в показателях имеет бетонная стена, построенная из того или иного вида бетона или изделий из него.

Отличается и теплоэффективность, и звукоизоляция бетонных стен, их устойчивость к вырывающим нагрузкам, сложность демонтажа при перепланировках. Разные даже способы отделки и возможности для дизайна.

Обо всех нюансах строительства и эксплуатации таких стен расскажет видео в этой статье, плюс представленная здесь теоретическая информация.

Содержание статьи

Какими бывают бетонные стены

Существует более десятка признаков, по которым классифицируют бетоны. Но только один из них – структура – оказывает наибольшее влияние на эксплуатационные качества изготовленных из них ограждающих конструкций.

Структура бетона напрямую влияет на его теплопроводность

Вид бетона имеет значение

По структуре бетон может быть:

1. Плотным (тяжёлым). Он имеет в своём составе и крупный, и мелкий заполнитель, пространство между которым заполнено затвердевшим в процессе гидратации вяжущим веществом. Поры воздуха в таком бетоне обычно образуются благодаря добавкам. Плотность минимум 2000 кг/м3.
2. Поризованным. Заполнитель у него только крупный, но лёгкий (керамзита, вермикулит, пенополистирол), вяжущее вещество так же поризовано. Его плотность составляет максимум 1400 кг/м3 (минимум 700).
3. Ячеистым. К этой категории относят газо- и пено- бетоны, не имеющие наполнителя, и насыщаемые воздухом за счёт использования порообразующих веществ. Наиболее плотными являются изделия из ячеистого бетона, изготовленные методом автоклавного твердения, которые сегодня активно используют в частном жилищном строительстве. Максимальная плотность автоклавного бетона – 1200 кг/м3.
4. Крупнопористым. В этом бетоне присутствует только лёгкий искусственный заполнитель и поризованное вяжущее. Может быть достаточно плотным – до 1800 кг/м3.

На заметку: Поризованные и крупнопористые бетоны используют в основном в крупнопанельном домостроении, для заливки изготовления крупноформатных панелей, что улучшает их теплоизоляционные качества. При этом и шумоизоляция бетонной стены в квартире получается на более высоком уровне.

Чем меньше у бетона плотность, тем более тёплыми получаются стены. Однако при этом снижается прочность, увеличивается коэффициент водопоглощения. Поэтому каждый вид бетона имеет своё назначение или ограничения на тот или другой способ применения, а так же требует определённых эксплуатационных условий, которые включают в себя внешнюю отделку с гидрозащитой.

Наиболее плотные бетоны и изделия из них применяют для строительства фундаментов, возведения стен цокольных и подвальных этажей, так как именно им приходится принимать нагрузки от наземных конструкций.

Какой должна быть толщина стен

Толщина бетонных стен —  показатель архиважный для прочности здания в целом, и его комфортной эксплуатации в частности. Она проектируется с учётом назначения ограждающей конструкции, этажности здания, климатических условий, вида и плотности бетона.

Строим стены из бетона: вариант многослойной ограждающей конструкции

Имеет значение и вариант проектируемой наружной отделки, так как некоторые способы (устройство вентфасадов, колодцевая кладка) дают возможность производить дополнительное утепление. Тем самым стена из бетона уменьшается по толщине, снижается себестоимость строительства в целом.

Небольшая инструкция расскажет о наиболее часто встречающихся в жилищном строительстве видах бетонных стен:

Конструктив стены	Толщина

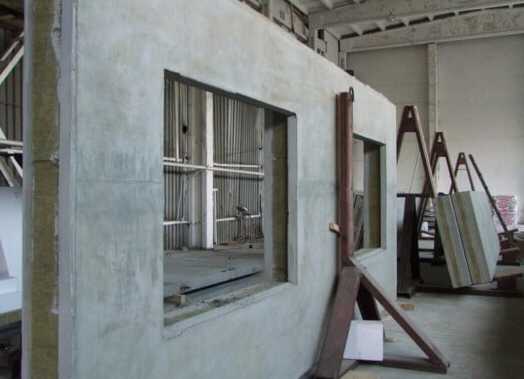

Крупнопанельные в бескаркасных зданиях Варианты слойности панелей	В бескаркасных зданиях стеновые панели являются несущим элементом. Количество слоёв в них может варьироваться от одного до трёх, с таким раскладом: Один слой из лёгкого бетона, офактуренный снаружи. В двухслойных панелях изнутри присутствует отделочный слой, который, как и основной, так же является несущим. В трёхслойной панели между  основным и внутренним слоем присутствует утеплитель. Обычно это либо полужёсткая плитная минвата, либо теплоизоляционный бетон. Толщина трёхслойных железобетонных стен в жилых домах обычно составляет 350 или 400м, внутренних – в среднем 120 мм.
Сборно-монолитные в многоэтажках Сборно-монолитные стены	В многоэтажных зданиях обычно применяю сборно-монолитные технологии. В них основные нагрузки воспринимает литой или сборный ЖБ каркас, а стены проектируют из легкобетонных панелей-скорлупок, применяемых в качестве несъёмной опалубки для заливки прослойки из тяжёлого бетона. Толщина железобетонной стены в домах высотой до 16 этажей составляет 300-500 мм. В том числе — монолитный слой не менее 120 мм. У внутренних стен (межквартирных), толщина до 200 мм, у перегородок – 80-100 мм.
Монолит для малоэтажного строительства Монолит из лёгкого бетона в несъёмной опалубке	Монолитные технологии применяются и в малоэтажном строительстве. В этом случае для заливки используют различные виды лёгких бетонов – ячеистых, или с лёгким наполнителем в виде опилок или полистирольной крошки. Если опалубка несъёмная, она воспринимает на себя часть нагрузок. Бетон для таких стен используется теплоизоляционный, с низкой плотностью. При этом толщина несущих стен из железобетона составит максимум 220-375 мм, что достаточно немного. На заметку: Уменьшение толщины стен становится возможным благодаря теплоизоляционным свойствам материала опалубки, а в некоторых случаях — встроенному в неё слою утеплителя.

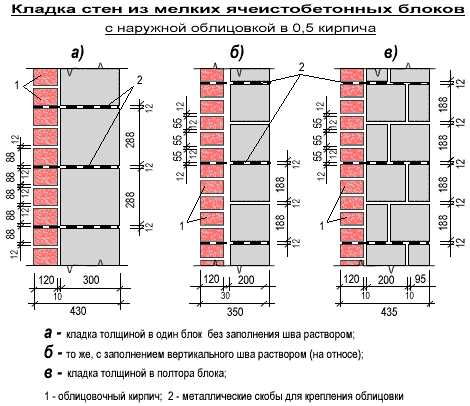

Блочная кладка Блочные стены с кирпичной облицовкой	Мелкоформатные бетонные блоки  могут применяться как в частном, так и в многоэтажном строительстве – просто во втором случае кладка заменяет навесную панель или монолит в каркасных зданиях. Блоки могут уже с конвейера сходить облагороженными, с внешней отделкой. На заметку: В коттеджном строительстве чаще используется вариант, когда блок используется простой, но фасад снаружи облицовывается кирпичом – с утеплительной прослойкой или без неё. В этом случае толщину стен рассчитывают исходя из размеров блока,  кирпича и зазора между ними. Возможные варианты показаны на фото.

Механическая обработка бетонных стен

Крепёж в бетонную стену

На основании вышесказанного становится понятно, что конструктив стен, при возведении которых использовался бетон, может быть очень разнообразным. Поэтому вопросы типа: «Как повесить картину на бетонную стену, или как сделать проём?», нужно рассматривать отдельно для каждого конкретного случая. Наша инструкция поможет разобраться в этих вопросах.

Как сделать проём

Иногда в помещении с бетонными стенами требуется сделать перепланировку. Жильцы многоквартирных домов на это решаются реже, так как им даже чтобы просто расширить или перенести на другое место дверной проём, необходимо получать разрешение. И поверьте, удаётся это далеко не всегда, так как в некоторых домах и перегородки могут оказаться несущими.

Решать, как пробить бетонную стену, чаще приходится тем, кто выкупил помещения в цокольном этаже, чтобы устроить там ателье, магазинчик или мастерскую. В частном доме может возникнуть точно такая необходимость, с той лишь разницей, что не требуется никаких разрешений.

Осуществлять такую работу своими руками – дело неблагодарное, так как бетонный камень и сам по себе режется тяжело, а в любых стенах присутствует ещё и арматура. Тут нужна не болгарка и кувалда, как ошибочно думают некоторые домовладельцы, а инструмент для алмазной резки и специально обученные для работы с ним люди.

Исключение составляет только ячеистый бетон, который легко поддаётся ручной механической обработке. Как сделать арку в бетонной стене, или прорезать обычный прямоугольный проём, если вы имеете дело с газо- или пеноблочной кладкой?

Информация на эту тему представлена в приведённой ниже таблице:

Этапы	Фото для наглядности
Прежде, чем пилить бетонную стену, необходимо начертить на стене контур будущего проёма.	Сначала разметка

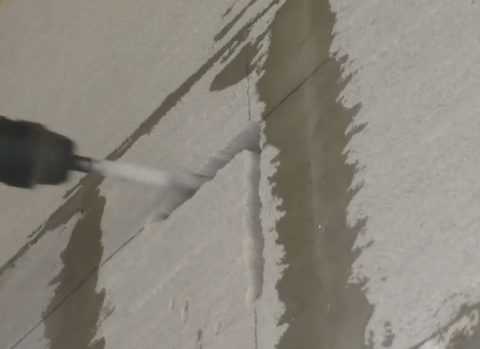

Затем в двух верхних углах прямоугольника необходимо просверлить отверстия. Бур должен быть такой длины, чтобы прошёл стену насквозь. Диаметр – 14 мм.	Сверление углового отверстия
Далее, по вертикальной линии разметки насверливаете одно за другим вплотную отверстия так, чтобы стеночка между ними легко разрушалась всё тем же сверлом. Длина канавки должна быть такой, чтобы в неё поместилось лезвие ножовки.	Сверление отверстий вдоль линии разметки
То же самое делаете и по горизонтали. В итоге, с двух сторон получается сквозной угол.	Высверливание угла
Теперь берём в руки ножовку и пропиливаем полностью сначала верхнюю часть проёма, затем боковые стороны.	В ход идёт ножовка
После того, как пропил будет сделан по всему периметру, снова берёте в руки перфоратор. С его помощью просверливаете кладочные швы между блоками.	Отделение фрагмента кладки
Удаляете отдельные фрагменты стены до тех пор, пока не освободите весь проём.	Постепенно освобождаете проём от кусков кладки
Полностью освободив проём, очищаете от раствора основание, на котором стояла кладка, и если надо, выполняете усиление. Необходимость в нём зависит от конструктива стен. Если поверху идёт армопояс, то никакого усиления не потребуется.	Готовый проём

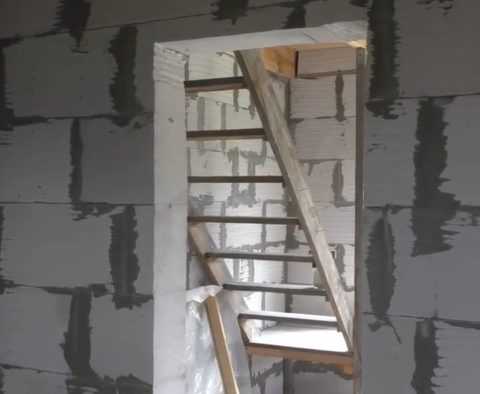

На примере газобетонной стены резка проёма кажется делом простым. Так же несложно будет справиться со стеной из арболита или полистиролбетона – если, конечно, снаружи нет кирпичной облицовки. А вот бетоны с крупным наполнителем, и уж тем более железобетон, требуют совсем другого подхода.

Как навешивать на стену предметы

Навесные полки на бетонной стене

Навешивание на бетонную стену различных предметов имеет определённые особенности, так как структура бетона и здесь имеет значение. В плотном бетоне нелегко сделать отверстие, а на стене из пустотелых или пористых блоков плохо держатся даже не слишком тяжёлые предметы. Всё это нужно учитывать.

Ковёр, картина или шкаф

Если вы имеете дело с классическим монолитным бетоном, керамзитобетонными панелями или шлакоблочной кладкой, для сверления в стене отверстий вам понадобится победитовое сверло. Ячеистобетонные стены можно сверлить и обычным сверлом, но вместо стандартного дюбельного гвоздя придётся использовать специальный крепёж.

Кратко рассмотрим процесс на примере навешивания настенного ковра:

• Пришиваете к ковру колечки;
• Размечаете карандашом стену;
• Сверлите отверстия, сразу же удаляя пылесосом пыль;
• Забиваете в отверстия пластиковые дюбели или деревянные чопики;
• Вкручиваете шурупы, но не до конца. Пару миллиметров запаса требуется для того, чтобы можно было зацепить металлическое колечко.

Точно так же следует действовать, если на стену требуется повесить, к примеру, навесной шкаф. Разница будет состоять только в размере крепежа, который должен быть рассчитан на увеличенную нагрузку, а соответственно, больше будет и диаметр сверла.

Крепим кабель

Крепление кабель канала к бетонной стене можно выполнить точно так же, как и в случае с ковром – то есть, использовать дюбель-гвозди. Но обидно сверлить стену в нескольких местах, особенно когда приходится орудовать победитовым сверлом, если надо повесить практически невесомый предмет.

Офисный вариант кабельного короба

Можно, конечно, выполнить клеевое крепление, но под весом кабеля короб всё же может отклеиться, как бы вы ни старались. Поэтому лучше сделать комбинированный крепёж, прихватив кабель-канал, посаженный на жидкие гвозди, дюбелями хотя бы с двух сторон.

Как вариант, закрепить кабель к стене можно и без короба. Для этой цели существуют дюбель хомуты, концы которых вставляются непосредственно в просверленное отверстие.

Фактура бетона

По ходу статьи мы рассмотрели, какова толщина несущей стены из железобетона, как её резать и чем сверлить. Теперь осталось разобраться, как её можно интересно отделать.

Конечно, такие стены, как и любые другие, можно обшить панелями или оклеить обоями. Но сегодня в большой моде фактура цементного камня, поэтому, имея бетонные стены, можно использовать их поверхность в дизайне помещений.

Не будем говорить лишних слов, а просто продемонстрируем, представив несколько неординарных решений:

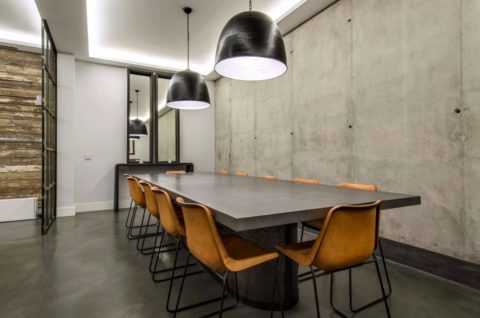

Как видите, стена из бетона отлично вписывается в современные интерьеры, и отделать её можно нетрадиционно. Достаточно тщательно очистить и укрепить поверхность грунтовкой, а затем окрасить декоративной краской, близкой по цвету к естественному цвету цементного камня.

beton-house.com

Минимальная толщина стены из кирпича или блоков

Стены частных домов, коттеджей и других малоэтажных зданий делают, как правило, двух- трехслойными с утепляющим слоем. Слой утеплителя располагается на несущей части стены из кирпича или малоформатных блоков. Застройщики часто задаются вопросами:
«Можно ли экономить на толщине стены?»
«А не сделать ли несущую часть стены дома потоньше, чем у соседа или, чем предусмотрено проектом?

На строительных площадках и в проектах увидеть несущую стену из кирпича толщиной 250 мм., а из блоков — даже 200 мм. стало обычным делом.

Нормы проектирования (СНиП II-22-81 «Каменные и армокаменные конструкции») независимо от результатов расчета ограничивают минимальную толщину несущих каменных стен для кладки в пределах от 1/20 до 1/25 высоты этажа.

Таким образом, при высоте этажа 2,5 … 3 м. толщина стены в любом случае должна быть больше 120 — 150 мм.

На несущую стену действует вертикальная сжимающая нагрузка от веса самой стены и вышележащих конструкций (стен, перекрытий, крыши, снега, эксплуатационной нагрузки). Расчетное сопротивление сжатию кладки из кирпича и блоков зависит от марки кирпича или класса блоков по прочности на сжатие и марки строительного раствора.

Для малоэтажных зданий, как показывают расчеты, прочность на сжатие стены толщиной 200-250 мм из кирпича обеспечивается с большим запасом. Для стены из блоков, при соответствующем выборе класса блоков, проблем обычно также не бывает.

Кроме вертикальных нагрузок, на стену (участок стены) действуют горизонтальные нагрузки, вызванные, например, напором ветра или передачей распора от стропильной системы крыши.

Кроме этого, на стену действуют вращающие моменты, которые стремятся повернуть участок стены. Эти моменты связанны с тем, что нагрузка на стену, например, от плит перекрытий или от слоя утеплителя и облицовки фасада, приложена не по центру стены, а смещена к боковым граням. Сами стены имеют отклонения от вертикали и прямолинейности кладки, что также приводит к возникновению дополнительных напряжений в материале стены.

Горизонтальные нагрузки и вращающие моменты создают изгибающую нагрузку в материале на каждом участке несущей стены.

Как сделать стены прочными и устойчивыми

Прочность, устойчивость стен толщиной 200-250 мм и менее, к изгибающим нагрузкам не имеет большого запаса. Поэтому, устойчивость стен указанной толщины для конкретного здания обязательно должна быть подтверждена расчетом.

Для строительства дома со стенами такой толщины необходимо выбирать готовый проект с соответствующими толщиной и материалом стен. Корректировку проекта с иными параметрами под выбранные толщину и материал стен обязательно поручаем специалистам.

Практика проектирования и строительства жилых малоэтажных домов показала, что несущие стены из кирпича или блоков толщиной более 350 — 400 мм. имеют хороший запас прочности и устойчивости, как к сжимающим, так и к изгибающим нагрузкам, в подавляющем большинстве конструктивных исполнений здания.

Стены дома, наружные и внутренние, опирающиеся на фундамент, образуют совместно с фундаментом и перекрытием единую пространственную структуру (остов), которая совместно сопротивляется нагрузкам и воздействиям.

Создание прочного и экономичного остова здания — инженерная задача, требующая высокой квалификации, педантичности и культуры от участников строительства.

Дом с тонкими стенами более чувствителен к отклонениям от проекта, от норм и правил строительства.

Застройщику необходимо понимать, что прочность, устойчивость стен снижается, если:

• уменьшается толщина стены;
• увеличивается высота стены;
• увеличивается площадь проемов в стене;
• уменьшается ширина простенка между проемами;
• увеличивается длина свободного участка стены, не имеющего подпора, сопряжения с поперечной стеной;
• в стене устраиваются каналы или ниши;

Прочность, устойчивость стен меняется в ту или иную сторону если:

• изменить материал стен;
• изменить тип перекрытия;
• изменить тип, размеры фундамента;

Дефекты, снижающие прочность, устойчивость стен

Нарушения и отступления от требований проекта, норм и правил строительства, которые допускают строители (при отсутствии должного контроля со стороны застройщика), снижающие прочность, устойчивость стен:

• используются стеновые материал (кирпич, блоки, раствор) с пониженной прочностью по сравнению с требованиями проекта.
• не выполняется анкеровка металлическими связями перекрытия (плит, балок) со стенами согласно проекта;
• отклонения кладки от вертикали, смещение оси стены превышают установленные технологические нормы;
• отклонения прямолинейности поверхности кладки превышают установленные технологические нормы;
• недостаточно полно заполняются раствором швы кладки. Толщина швов превышает установленные нормы.
• чрезмерно много в кладке используются половинки кирпича, блоки со сколами;
• недостаточная перевязка кладки внутренних стен с наружными;
• пропуски сетчатого армирования кладки;

Застройщику необходимо во всех перечисленных выше случаях изменения размеров или материалов стен и перекрытий обязательно обращаться к профессионалам-проектировщикам  для внесения изменений в проектную документацию. Изменения в проекте должны быть заверены их подписью.

Предложения вашего прораба типа «давай сделаем проще» обязательно должны быть согласованы с профессиональным проектировщиком. Контролируйте качество строительных работ, которые делают подрядчики. При выполнении работ собственными силами не допускайте указанных выше дефектов строительства.

Нормами правил производства и приемки работ (СНиП 3.03.01-87) допускается: отклонения стен по смещению осей (10 мм), по отклонению на один этаж от вертикали (10 мм), по смещению опор плит перекрытия в плане (6…8 мм) и пр.

Чем тоньше стены, тем более они нагружены, тем меньше у них запас прочности. Нагрузка на стену помноженная на «ошибки» проектировщиков и строителей может оказаться чрезмерной (на фото).

Процессы разрушения стены проявляются не всегда сразу, бывает — спустя годы после завершения строительства.

Принципы конструирования дома с минимальной толщиной стен хорошо видны на следующих фото. В конструкциях дома с тонкими стенами широко применяют элементы из монолитного железобетона.

Простая архитектурная форма дома позволяет использовать для строительства общедоступные материалы  и способствует оптимизации затрат на строительство.

Дом имеет 114 м² полезной площади и рассчитан на семью из 4 -5 человек. На мансарде расположены три спальни и ванная комната.

На первом этаже вдоль южного фасада с большими окнами находятся просторная гостиная совмещенная со столовой и кухней. В другой части имеются кабинет, санузел и техническое помещение.

Для кладки наружных стен дома использованы силикатные блоки. Толщина стен 180 мм. Тонкие стены увеличивают полезную площадь дома.

Дом спроектирован так, что в нем нет внутренних несущих стен. Внутри дома имеется несущая балка, которая опирается на две колонны внутри и две колонны, встроенные в кладку наружных стен. Сама балка и колонны выполнены из монолитного железобетона.  Такое решение позволяет выполнить свободную планировку помещений на этаже.

Для увеличения устойчивости стен к нагрузкам, в уровне перекрытия первого этажа имеется монолитный железобетонный пояс. Участок стены с широкими, высокими окнами и узкими простенками на южном фасаде также выполнен из монолитного железобетона.

Крыша дома опирается на монолитный железобетонный пояс поверх стен мансарды. В аттиковых стенах мансарды, на которые опирается мауэрлат крыши, устроены железобетонные колонны. Необходимость устройства в наружных стенах колонн вызвана тем, что эти стены не имеют поперечных связей внутри мансарды. Отсутствие поперечных стен позволяет выполнить свободную планировку помещений мансарды.

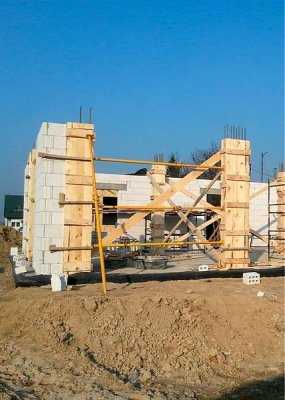

Опалубка для устройства монолитной колонны в наружной стене дома. Колонна служит опорой для несущей балки внутри дома.

Устройство опалубки для монолитных колонн по краям широких оконных проемов.

На заднем плане видна опалубка для колонн внутри дома. Две колонны внутри расположены на одной оси с колоннами, встроенными в наружные стены.

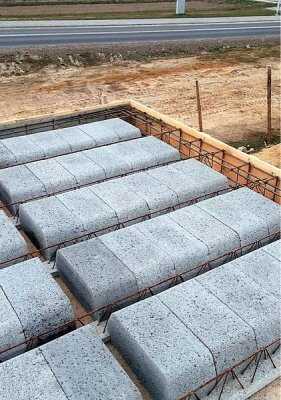

Перекрытия в доме сборно-монолитные часторебристые  находятся в одном уровне с монолитным железобетонным поясом стен.

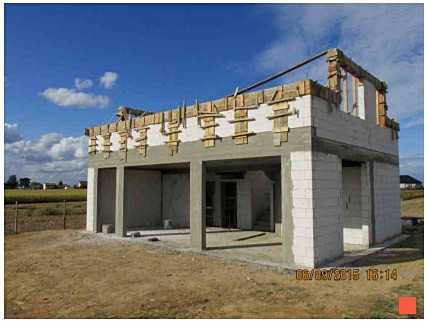

Монолитное перекрытие, выполненное заодно с монолитным поясом стен, создают совместно со стенами единую и прочную пространственную конструкцию — остов дома.

Читайте: «Как правильно сделать сборно-монолитные часторебристые перекрытия из легких каменных блоков»

Аттиковые стены мансарды высотой 1,3 м., на которые опирается мауэрлат крыши, усилены монолитными колоннами, встроенными в кладку.

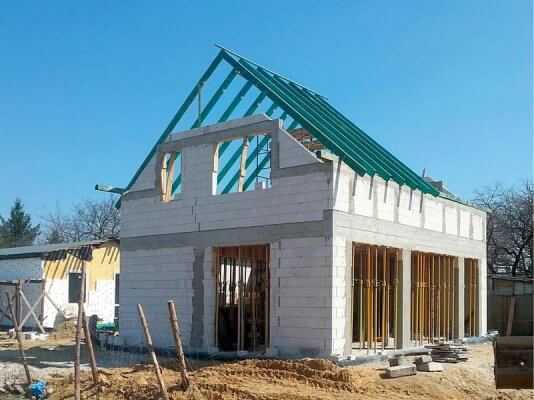

Опалубка для устройства монолитных колонн и пояса стен мансарды.Южный фасад дома с проемами для высоких больших окон. Внутри видна монолитная балка, которая опирается на две колонны внутри и две колонны, встроенные в кладку наружных стен.

Стропила каждого ската крыши вверху опираются на ферму, концы которой, в свою очередь, лежат на противоположных щипцовых стенах мансарды. Такое решение позволило отказаться от промежуточных стоек коньковой балки. В результате, пространство внутри мансарды свободно для планировки. Угол наклона скатов крыши 42^о.

Фундамент дома — монолитная железобетонная плита толщиной 250 мм. Плита фундамента лежит на слое утеплителя. Опалубка несъемная из утеплителя. По периметру фундамента, под отмостку, уложены плиты утеплителя. Такое решение исключает промерзание грунта под фундаментом.

Советы застройщику

Толщину стен 200-250 мм из кирпича или блоков безусловно целесообразно выбрать для одноэтажного дома или для верхнего этажа многоэтажного.

Дом в два или три этажа с толщиной стен 200-250 мм. стройте при наличии в вашем распоряжении готового проекта, привязанного к грунтовым условиям места строительства, квалифицированных строителей, и независимого технического надзора за строительством.

В иных условиях для нижних этажей двух- трехэтажных домов надежнее стены толщиной не менее 350 мм.

Для обеспечения прочности и устойчивости частного дома с минимальной толщиной стен, стало стандартом устройство монолитного железобетонного пояса.  Пояс размещают по верху наружных и внутренних несущих стен на каждом этаже дома. Балки и плиты перекрытий, мауэрлат крыши обязательно соединяют (анкеруют) металлическими связями с железобетонным поясом на стенах дома.

О том, как сделать несущие стены толщиной всего 190 мм., читайте здесь.

Следующая статья:

Теплоблок, теплостен, теплодом — теплоэффективный стеновой блок

Предыдущая статья:

Дом, стена монолитная из крупнопористого керамзитобетона

Еще статьи на эту тему

domekonom.su

расчет толщины, армирование, гидроизоляция, утепление

ТТК. Устройство монолитных стен толщиной 160 мм на легком заполнителе,

1. ОБЛАСТЬ ПРИМЕНЕНИЯ

Типовая технологическая карта разработана на устройство монолитных стен толщиной 160 мм на легком заполнителе.1.1. Типовая технологическая карта разработана на устройство внутренних монолитных стен из керамзитобетона в монолитном 16-этажном жилом доме с использованием крупнощитовой опалубки. Наружные стены толщиной 400 мм на этаже выполнены до устройства внутренних стен и в данной карте не рассматриваются.Высота этажа 3,0 м, размер здания 32,00х16,00 м, керамзитобетон М-200.1.2. В состав работ, рассматриваемых картой, входят:монтаж опалубки;установка арматуры;укладка бетона;демонтаж опалубки.1.3. При устройстве перегородок и внутренних стен панели опалубки устанавливаются с помощью подкосов, а противоположные панели соединяются между собой тягами. Первыми устанавливаются блоки опалубки, а затем производят монтаж панелей и отдельных щитов. Монтаж опалубки лифтовой шахты выполняется в следующем порядке. Сначала монтируют блоки лифтовой шахты и лестничной клетки, а затем панели и щиты. Блок опалубки лифтовой шахты устанавливается на опорное днище, имеющее поворотные кронштейны для опирания на гнезда в забетонированных стенах. Проемообразователи для оконных проемов раскладывают вдоль наружных панелей в соответствии с проектной разбивкой.Для обеспечения герметичности стыков опалубки с низом панелей и щитов по их периметру закладывается жгут из микропористой резины диаметром 40 мм. Точность смонтированной опалубки должна быть на один класс выше точности бетонируемой конструкции. Щели в стыковых соединениях не должны превышать 2 мм.1.4. Армирование монолитных конструкций рекомендуется вести методом вязки, так как при использовании дуговой сварки капли расплавленного металла и искры прожигают смазку опалубочных щитов, что приводит к ухудшению качества поверхностей. Исключение сварки дает выигрыш не только за счет снижения расхода электроэнергии, но и обеспечивает более ритмичную загрузку звена рабочих.1.5. Транспортирование легкобетонной смеси при использовании водонасыщенных заполнителей не должно превышать 45-60 мин, в сухих — 30-40 мин. При большей продолжительности транспортирования требуется значительное увеличение начальной подвижности, что ведет к перерасходу цемента.Опыт монолитного строительства показывает, что рациональнее приготовлять смеси в условиях, полигона, когда снижаются до минимума случайные процессы, нарушающие свойства смесей и приводящие к изменению технологии ведения работ.Повышение однородности и средней плотности легкого бетона достигается путем автоматического дозирования и корректировки состава бетонной смеси с учетом изменения прочности, насыпной плотности и влажности пористых заполнителей. Для бетонирования стен применяют керамзитобетон плотностью 1200 кг/м для стен толщиной 40 см или 1337 кг/м при толщине стен 45 см. Подвижность смеси 10-12 см. Переход на более плотные смеси связан с частичной заменой керамзитового песка кварцевым. Замена керамзитового песка кварцевым позволяет снизить расход воды на 32 л/м и соответственно цемента на 25 кг/м. При этом по условиям теплотехнических расчетов требуется увеличить толщину стен на 5 см. Но, несмотря на это, такое решение является экономически целесообразным.В табл.1 приведены составы бетонных смесей, используемые в монолитном домостроении.

1.6. Бетонирование конструкций производят после монтажа всех элементов опалубки на захватке, установки арматуры и закладных деталей. Бетонная смесь к месту укладки подается бадьями. Непосредственно перед бетонированием требуется с поверхности ранее уложенного слоя удалить цементную пленку. Бетонную смесь укладывают в конструкцию горизонтальными слоями толщиной не более 50 см без перерывов. Каждый слой укладывается до начала схватывания предыдущего и тщательно уплотняется глубинными вибраторами. Высота свободного сбрасывания бетонной смеси не должна превышать 3 м. В процессе бетонирования необходимо установить каналообразователи и вкладыши для устройства электропроводки. При уплотнении бетонной смеси шаг перестановки вибраторов не должен превышать полуторного радиуса действия, а глубина погружения вибратора в ранее уложенный слой должна быть не менее 5-10 см. Запрещается контакт вибратора с арматурным каркасом, закладными деталями и стенками опалубки. Для уплотнения смеси под проемообразователями в верхней и нижней стенках предусмотрены отверстия, в которые пропускают вибратор. В процессе бетонирования ведется пооперационный контроль качества и журнал работ. При бетонировании стен составляется акт на скрытые работы.Бетонирование стен предусмотрено образующимися ярусами, путем разрезки массива поперечными и продольными рабочими швами, объем бетона которых назначают с учетом возможности непрерывного подвоза и укладки бетонной смеси в конструкцию (см. рис.1).

sevparitet.ru

Толщина бетона по ГОСТу. Толщина стены из бетона

Толщина бетона

Толщина бетона  — одна из важнейших эксплуатационных характеристик бетонных конструкций. Толщина стены из бетона или бетонного пола определяется в первую очередь условиями эксплуатации, уровнем нагрузки и целевым назначением конструкции. Ведь ни с практической ни с финансовой точки зрения не целесообразно заливать в дачном домике пол толщиной 100 мм. Тогда как  в случае с помещениями промышленного назначения или складскими комплексами, толщина бетонного покрытия на уплотненном грунте 150-170 мм может оказаться вполне обоснованной.

Для расчета толщина бетона необходимо руководствоваться следующими параметрами:

• Теплотехническая характеристика материалов конструкции. При необходимости определение толщины стены из бетона, необходимо определение теплотехнических показателей всех материалов, используемых при возведении стены. Численные показатели теплотехнических параметров указываются, как правило, в паспортах на материал или сертификатах соответствия на продукцию.
• Показатель градусо-суток отопительного периода актуален для расчета толщины стены из бетона в жилых помещениях.  Параметр градусо-суток отопительного периода (ГСОП) представлен в СНиП 2-3-79.
• Минимальное сопротивление стен теплопередаче. Этот показатель находится в прямой зависимости от ГСОП и рассчитывается из данных, представленных в СНиП 2-3-79.

Толщина промерзания бетона

Толщина промерзания бетона напрямую зависит от типа материала. У пористых бетонов с высоким водоцементным соотношением толщина промерзания бетона меньше. Тогда как для материалов с высокой водонепроницаемостью, характерна значительно большая толщина промерзания бетона.

Толщина промерзания бетона одного типа в зависимости от климатических особенностей района может резко отличаться. При этом наиболее подвержены промерзанию тонкостенные бетонные многослойные конструкции. Также, малозначительна толщина промерзания бетона на стыках бетонных панелей, где промерзание стены даже из высококачественного, но не гидроизолированного бетона, может быть вызвано усиленным обдуванием и обледенением.

Толщина бетона измеряется с помощью специального прибора – толщиномера. Измерение толщины бетона производится за счет характеристики распределения электромагнитных полей с точностью до ± 1 мм. На практике измерение толщины бетона применяется в жилищном и промышленном строительстве, при возведении частных домовладений, устройстве отмостки, фундаментов для ограждений, чаш для бассейнов и пр.

xn—-7sbafgq7cdioyd.xn--p1ai

СТЕНЫ ИЗ МОНОЛИТНОГО БЕТОНА

Подробности

Категория: АРХИТЕКТУРНО-КОНСТРУКТИВНОЕ ПРОЕКТИРОВАНИЕ ЗДАНИЙ. Лекции.

Наружные и внутренние стены из монолитного бетона при применении переставных опалубок возводятся одновременно или последовательно (сначала внутренние стены, а затем наружные или наоборот).

Внутренние монолитные стены рекомендуется проектировать однослойными. Наружные стены могут быть однослойными или слоистыми.

Для возведения несущих стен из монолитного бетона рекомендуется применять тяжелые бетоны класса не ниже В7,5 и легкие бетоны класса не ниже В5. В зданиях высотой четыре и менее этажей допускается в несущих стенах применять легкие бетоны класса В3,5. Для внутренних стен плотность легких бетонов должна быть не ниже 1700 кг/м3.

Монолитные однослойные наружные стены рекомендуется проектировать из легкого бетона плотной структуры. При межзерновой пористости бетона не более 3 % и класса бетона не ниже В3,5 в нормальной и сухой по влажности зонах допускается наружные стены проектировать без защитно-декоративного слоя. Наружные легкобетонные стены без защитно-декоративного слоя следует окрашивать гидрофобными составами.

Наружные однослойные стены рекомендуется проектировать из легких бетонов с плотностью не более 1400 кг/м3. При технико-экономическом обосновании в однослойных наружных стенах допускается применять легкие бетоны плотностью более 1400 кг/м3.

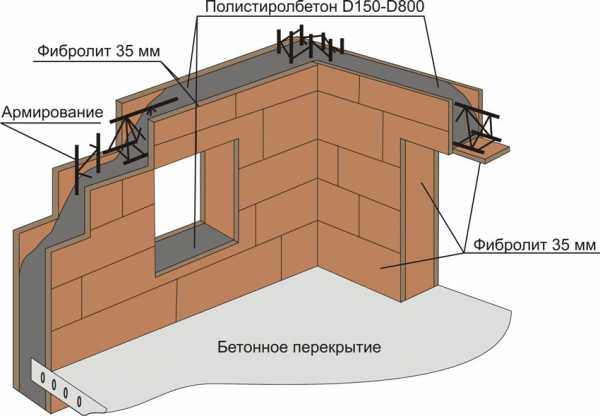

Слоистые наружные стены можно проектировать из двух или трех основных слоев. Двухслойные наружные стены могут иметь утепляющий слой с наружной или внутренней стороны. В трехслойных наружных стенах утепляющий слой располагается между бетонными слоями.

Двухслойные наружные стены с утеплителем с наружной стороны могут быть монолитными и сборно-монолитными.

Монолитные стены возводят в два этапа. На первом этапе в переставных опалубках из тяжелого бетона возводят внутренний слой стены, на втором — наружный слой из теплоизоляционного легкого монолитного бетона.

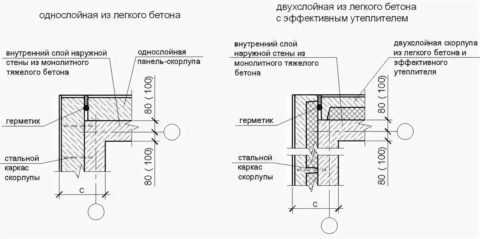

Сборно-монолитная стена состоит из внутреннего монолитного слоя, выполняемого из тяжелого бетона, и наружного слоя — из сборных элементов.

Двухслойная наружная стена с утеплением с внутренней стороны состоит из наружного монолитного бетонного слоя, внутреннего утепляющего слоя — из газобетонных блоков толщиной не более 5 см или из жестких плитных утеплителей (например, из пенополистирола) толщиной не более 3 см и внутреннего отделочного слоя (рис. 26, а).

Ограничение толщин утепляющих слоев связано с обеспечением нормального тепловлажностного режима стен.

Тяжелый бетон целесообразно применять при расчетных зимних температурах, не превышающих минус 7°С. В остальных случаях необходимо применять легкие бетоны.

Рекомендуется два варианта возведения наружных монолитных стен с утеплением с внутренней стороны:

сначала на внутреннем щите опалубки укладывают слой утеплителя, затем опалубку собирают и бетонируют слой из монолитного бетона. При этом можно применять некалиброванные по толщине плиты утеплителя;

плиты утеплителя устанавливают после бетонирования стен.

При этом необходимо применять калиброванные по толщине плиты утеплителя.

При проектировании двухслойных стен с утеплителем с внутренней стороны следует учитывать, что возведение таких стен проще, чем стен с утеплителем с наружной стороны, но их применение ограничивается условием отсутствия точки росы в пределах толщины утепляющего слоя.

Трехслойные наружные стены рекомендуется проектировать сборно-монолитными, состоящими из внутреннего несущего слоя монолитного тяжелого бетона и утепленной сборной панели-скорлупы, устанавливаемой с наружной стороны. Панель-скорлупу можно устанавливать до и после возведения монолитной части стены (рис. 26, б).

Допускается трехслойные наружные стены проектировать с наружными и внутренними слоями из монолитного бетона и утепляющим слоем из жестких плитных утеплителей (рис. 26, в).

Рис. 26. Наружные стены монолитных зданий

а — двухслойная; б — трехслойная с наружным слоем из сборной панели скорлупы; в — то же, с внешними слоями из монолитного бетона

1 — блочная опалубка; 2 — панель-скорлупа; 3 — монолитный бетон стены; 4 — рабочие подмостки; 5 — крепежная система панели-скорлупы; 6 — утеплитель; 7 — связь; 8 — щиты опалубки; 9 — бадья; 10 — рассекатель;

11 — бетон

Стыкование вертикальных каркасов по высоте здания рекомендуется производить в уровне перекрытий внахлестку без сварки. Величина перепуска определяется расчетом. При конструктивном армировании стен величина перепуска принимается не менее 200 мм независимо от диаметра вертикальной арматуры. При сборных перекрытиях стыкование арматурных каркасов рекомендуется производить сдельными стержнями, устанавливаемыми между торцами плит перекрытий.

Роль горизонтальной конструктивной арматуры в случае применения неразрезных монолитных, а также сборных и сборно-монолитных перекрытий, опертых по контуру или трем сторонам, выполняет конструктивная арматура в перекрытиях, расположенная параллельно стенам. В случае применения сборных балочных перекрытий рекомендуется устанавливать дополнительную горизонтальную арматуру в местах сопряжения их с монолитными стенами.

Для предотвращения образования сквозных вертикальных температурно-усадочных трещин рекомендуется назначать отношение длины стены к высоте этажа не более двух.

В случае, если длина стены превышает вдвое высоту этажа, то в глухих участках стен рекомендуется устраивать вертикальные технологические швы.

cities-blago.ru
