В идеале выбирают длинные блоки, подходящие по схеме фундамента. После застывания раствора приступают к гидроизоляционным работам, в данном случае обмазочным, верхний ряд закрывается рубероидом. При интенсивном промерзании грунта требуется дополнительное утепление основания, чаще всего пенопластом или экструдированным пенополистиролом, приступать к возведению стен разрешается через 1 месяц.

Как правильно укладывать однорядную конструкцию?

Для легких построек достаточно простого мелкозаглубленного фундамента из ФБС, но при риске смещения (в условиях пучинистого грунта) следует сделать его усиление. С этой целью траншея углубляется на 40 см, на дно засыпается подушка в 30 см из щебня твердых пород и песка. Затем делается заливка бетонной стяжки, толщиной не менее 10 см, с армированием.

Укладывать фундаментные блоки допускается только после застывания раствора, сбоку они обмазываются битумом, сверху проводится монтаж еще одного бетонного монолита с армирующим каркасом. Обязательным условием при строительстве однорядного основания является утепление отмостки.

Распространенные ошибки:

• Покупка у непроверенного производителя.
• Отсутствие обмазочной гидроизоляции.
• Строительство прерывистого фундамента в зданиях с подвалом.
• Возведение конструкции без учета будущих коммуникаций.

Советы и рекомендации

Основное преимущество ФБС связано с высокой скоростью строительства фундамента, использование максимально длинных блоков считается оптимальным (до 2,38 м). В этом случае конструкция становится более монолитной и сокращается время задействования дорогой подъемной техники.

Уплотнять фундамент следует поэтапно, для засыпки хорошо подходит речной песок, каждый слой рекомендуют смачивать и утрамбовывать. На пучинистых грунтах нецелесообразно углублять конструкцию, но всячески усиливают ее теплоизоляционные свойства (путем армирования, утепления основания и отмостки).

stroitel-list.ru

Монтаж сборного ленточного фундамента из блоков ФБС

Разработка котлована.

Монтаж ФБС

Гидроизоляция стен фундамента

Засыпка пазух фундамента

Контроль качества работ

xn--80ahyhwag.xn--p1ai

Как сделать фундамент из блоков ФБС: пошаговая инструкция, монтаж

Фундаментные строительные блоки (ФБС) являются достойными изделиями для обустройства надежных оснований под различные строения. Они, обладая рядом эксплуатационных и монтажных достоинств, в последнее время нередко используются частными застройщиками.

1

ФБС – специально для строительства оснований

Рассматриваемые блоки представляют собой железобетонные элементы, производимые из высокосортного тяжелого бетона. Они армируются прутьями из металла (за счет этого способны выдерживать серьезные нагрузки) и выглядят, как прямоугольные параллелепипеды. Нередко ФБС оснащаются специальными проушинами, которые облегчают процесс их погрузки на заводе и выгрузки на объекте строительства. Кроме того, по торцам изделий предусмотрены особые выемки. В них при монтаже подается жидкий бетонный раствор, который максимально крепко соединяет отдельные блоки друг с другом.

Срок службы фундамента из блоков ФБС более 100 лет. Сведите к минимуму сроки строительных работ — закажите блоки ФБС и бетон любой марки на сайте «Бетон 174»

Основные тех. характеристики фундаментных изделий следующие:

• водонепроницаемость бетона – W2;
• устойчивость на сжатие – В12,5;
• стойкость к морозу– F200;
• плотность – в пределах 2400 кг на кубический метр;
• прочность – около 110 кг/см.

Блоки ФБС производятся из высокосортного тяжелого бетона и армируются прутьями из металла

Геометрические размеры блоков бывают разными. Это дает возможность потребителям подбирать оптимальные изделия для возведения любых оснований. Наиболее популярные типоразмеры ФБС таковы: высота и ширина – 0,3–0,6 м, длина – 2,4; 1,2; 0,9 м. Но при необходимости несложно заказать изделия с иными параметрами.

Исходным сырьем для описываемых блоков чаще всего выступает керамзитобетон. Технология изготовления ФБС достаточно сложная и трудоемкая. Она предполагает применение спецоборудования – принудительных бетономешалок и крупных глубинных вибраторов. Процесс получения блока с заданными техническими показателями занимает более 30 дней. Так как ФБС обычно используются для возведения фундаментов, производители дополнительно обрабатывают поверхность изделий композитными составами (гидрофобизатор плюс битум). Такие покрытия выполняют функцию эффективной гидроизоляции, которая хорошо предохраняет блоки от влияния атмосферных, талых и подземных вод.

2

Реально ли возвести хороший фундамент быстро и недорого?

Ключевое достоинство интересующих нас изделий – гарантированная быстрота обустройства оснований под разнообразные постройки. Причем фундамент из блоков ФБС разрешается обустраивать в любую погоду. Ни обильный снегопад, ни дождь не являются помехой для таких строительных работ. Другие преимущества фундаментных блоков:

• Легкий и простой самостоятельный монтаж. Проблемы могут возникнуть лишь при поднятии блоков большой массы. С этой задачей своими руками не справиться, придется заказывать кран.
• Гибкость получающегося фундамента. Из ФБС строятся немонолитные основания. Между отдельными изделиями имеются стыки. За счет гибкости фундамент допускается строить на песчаных и многих других проблемных грунтах. Не рекомендуется возводить основания с помощью стройблоков лишь на чересчур мягких почвах. В этом случае есть вероятность его выгибания из-за сильного пучения земли.
• Минимальные затраты на строительство. Доступная стоимость блоков удешевляет работы. Сокращения расходов добиваются и за счет того, что почти все операции по устройству фундамента можно выполнять самостоятельно.
• Высокое влагосопротивление, малый показатель теплопроводности, повышенная морозостойкость.
• Уникальная долговечность. Здания на ФБС стоят без аварий до 160 лет!

Фундамент из ФБС блоков легко возвести самостоятельно

Сразу отметим, что все фундаментные изделия в обязательном порядке снабжаются сертификатами. В них предоставлены тех. описания блоков. Перед покупкой изделий для строительства основания под дом или иное сооружение настоятельно рекомендуем вам ознакомиться с данными в сертификате. Приобретение некачественных блоков не позволит вам воспользоваться преимуществами, которые присущи качественным ФБС.

Минусом рассматриваемых изделий можно считать то, что при возведении фундамента их нужно защищать от воздействия влаги, а также теплоизолировать. Эти операции не такие уж и сложные. Но, все же, они повышают затраты денег, времени и физических сил. И не забывайте, что вам придется дополнительно потратиться на заказ крана для подъема тяжеловесных блоков.

3

Приступаем к обустройству сооружения – начнем с рытья

В частном строительстве ФБС рекомендованы для обустройства оснований ленточного типа. Такие сборные фундаменты подходят и для домов в несколько этажей, и для гаражей, и для любых хоз. построек. Перед началом основных работ необходимо составить план конструкции, подсчитать, сколько блоков и каких размеров нужно для стен строящегося основания. Также определяем способ вязки изделий и участки фундамента, через которые станут прокладываться инженерные коммуникации (вам нужно заказать ФБС с отверстиями). После этого можно приобретать требуемое количество материалов.

Первый шаг обустройства основания является стандартным. Роем котлован. Для определения его точной глубины рекомендуем заранее заказать несложное геологическое изыскание. Оно описывает свойства грунта и особенности протекания почвенных вод. Стоимость такого исследования невелика. А польза от него – огромная. Глубину траншеи рекомендуем брать выше на 20-25 от уровня почвенных вод.

Затем выравниваем дно ямы, размещаем на него двухслойную подушку – 10 см щебня плюс 5 см песка. Проливаем полученный пирог водой и максимально тщательно трамбуем его. В итоге у нас должна получиться плотная и ровная подушка. Заливаем ее поверхность бетонным раствором (двухсантиметровый слой). Ждем высыхания последнего. В некоторых случаях раствор для заливки песчано-щебневой подушки не делается. Вместо этого на нее монтируется обычная кладочная сетка. Она исключает риск появления зазоров и дыр между отдельными блоками, из которых будет состоять наш сборный фундамент.

4

Как мастеру-самоучке сделать прочный фундамент?

Укладка фундамента из рассматриваемых блочных изделий имеет некоторые особенности. Нам обязательно требуется сделать дополнительное основание, которое не позволит ФБС проседать в процессе эксплуатации постройки. Разумнее всего изготавливать такую специальную подошву в виде бетонной плоской плиты. Ее возведение требует затрат материалов и времени. Если на фундаменте будет стоять легкое строение, плиту можно и не заливать. Ее с успехом заменяет ряд ФБС. Но в данном случае их высота рассматривается в качестве ширины. Другими словами, нам нужно будет просто-напросто положить изделия на бок. Такая методика не используется, если создается фундамент для дома.

Чтобы блоки не проседали в процессе эксплуатации здания, под фундамент требуется сделать дополнительное основание

Пошаговая инструкция для заливки плиты такова:

1. 1. Делаем опалубку из обрезных досок, контролируя гидроуровнем ее положение.
2. 2. Вяжем арматуру (Ф12).
3. 3. Выполняем заливку плиты.

После застывания подошвы можно начинать кладку блоков. Процедуру начинаем с монтажа угловых ФБС. Изделия стыкуем как можно плотнее. Промазку швов выполняем составом из цемента и песка. Указанным способом выполняется установка первого ряда фундаментной конструкции. При этом очень важно добиться того, чтобы он был безупречно ровным по горизонтали.

Далее приступаем к монтажу второго и последующего ряда возводимого основания. Их следует укладывать перевязью. Это означает, что шов (вертикальный) каждого изделия из верхнего ряда обязан приходиться строго на середину ФБС из нижней линии. Все зазоры между блоками заполняются цементом. Не жалеем материала! Щелей между блоками быть не должно.

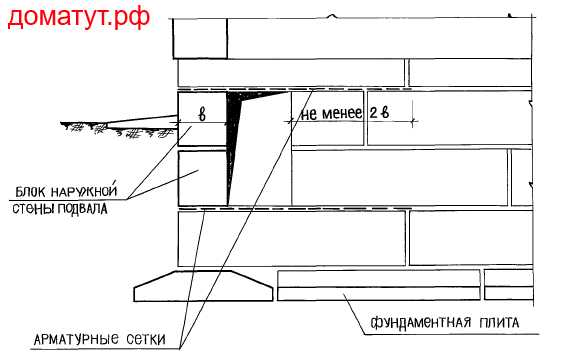

По углам постройки блочные изделия желательно монтировать перехлестом. Как это сделать? Несложно. Нужно, чтобы на угол первого ряда приходился край стройблока с правой стены, а второго ряда – с левой, и далее по очереди. При установке каждого ФБС проверяем точность монтажа (и по вертикали, и по горизонтали). Первыми всегда выкладываются внешние стены, внутренние обустраиваются после них.

Как видим, процесс кладки фундамента ленточного типа нельзя назвать сложным. С ним справится любой новичок-строитель. Облегчить операцию возведения конструкции помогут советы, приведенные далее:

1. 1. В случаях, когда расчет основания был проведен не самым точным образом, и фундаментные блоки не совпадают с ним, разрешается устанавливать их с небольшим отвесом по углам (100 мм с одного края либо по 50 мм с обоих).
2. 2. Если в процессе кладки в ряду остается место, куда целый ФБС не помещается, не нужно выпиливать подходящий по размерам кусок из целого блочного изделия. Намного удобнее и разумнее заложить дырку цементным составом или простыми строительными кирпичами.
3. 3. Заранее определитесь с датой, на которую вы будете заказывать кран для подъема и установки блоков. Тогда рабочий процесс не будет затягиваться.

Последний совет. Если частный дом взводится без цокольного этажа, а почва на участке имеет высокий несущий потенциал, основание можно делать прерывистым, а не сплошным. В этом случае блоки ставятся с 50–70-сантиметровыми промежутками. Последние засыпаются землей и прессуются. Затраты на строительство прерывистых конструкций сокращаются на 10–15 % за счет того, что блоков нужно покупать меньше.

obustroen.ru

Фундамент из блоков ФБС своими руками

Фундамент из блоков ФБС своими руками

Следующее руководство позволит вам разобраться в технологии обустройства фундамента из строительных блоков и самостоятельно провести необходимые мероприятия.

Содержание статьи

Основные сведения о блочных фундаментах

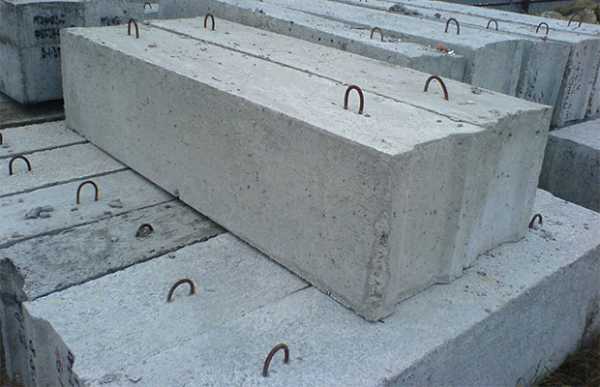

Блоки ФБС

Конструкция блочного основания предельно проста. Она состоит из армированной подушки, стен из блоков и гидроизоляции. При необходимости обустраивается верхний армопояс. Об этом будет отдельно сказано далее.

Единственным существенным недостатком подобного фундамента является необходимость привлечения крана для поднятия блоков. Конечно же, можно соорудить лебедку и попытаться расставить блоки вручную, но трудозатраты в таком случае будут нецелесообразными.

В остальном же с обустройством фундамента из блоков ФБС не возникнет никаких затруднений даже у новичка.

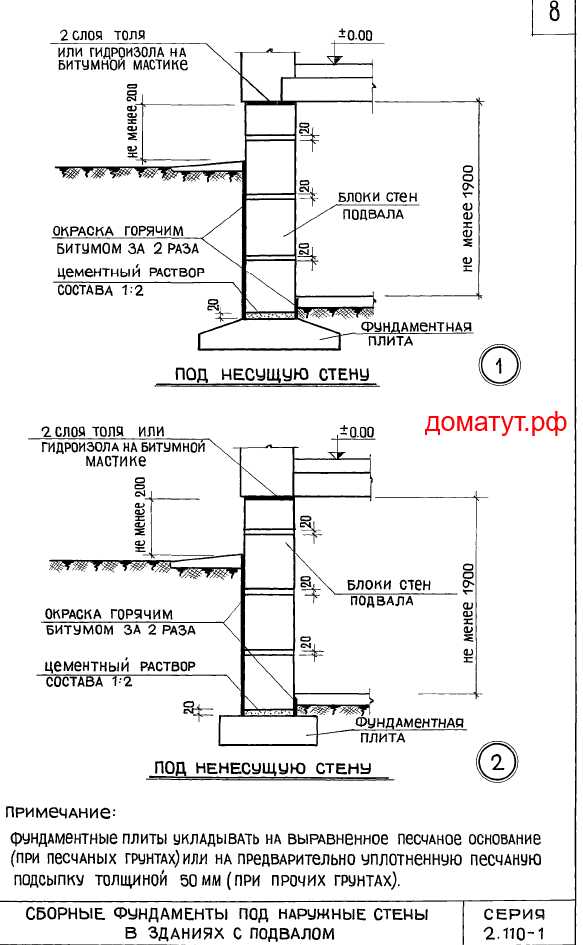

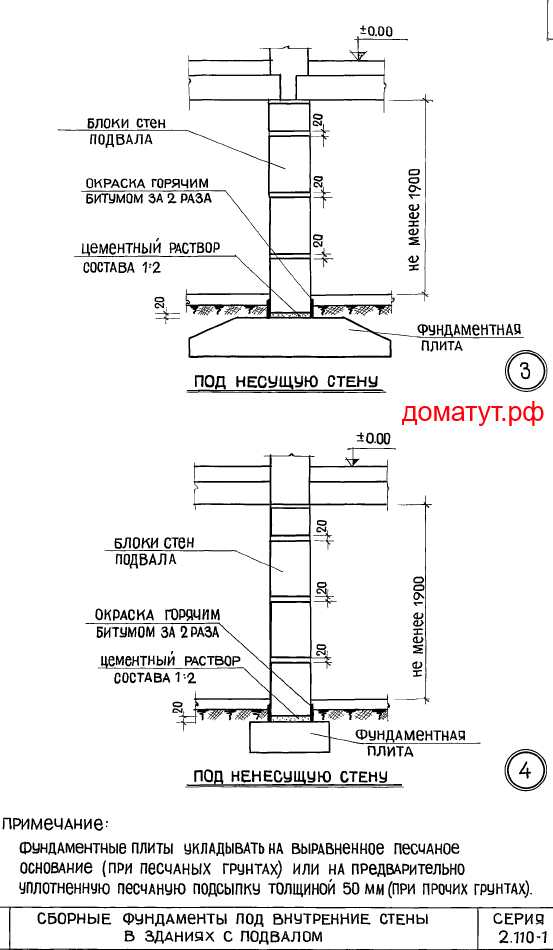

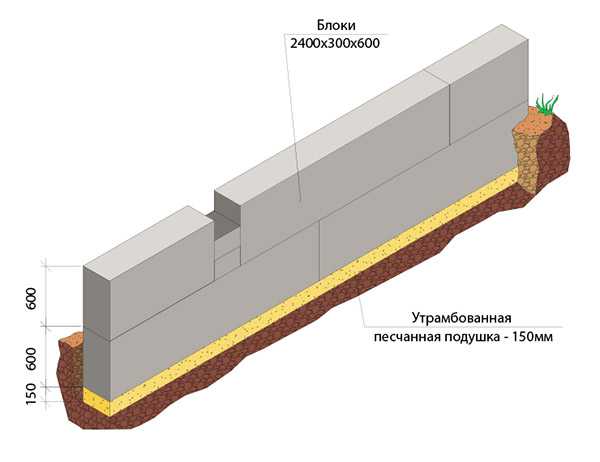

Схема фундамента из блоков ФБС

В плане жесткости и прочности блочные основания уступают своим монолитным аналогам, зато выигрывает у них по стоимости, простоте и скорости возведения.

Блочные фундаменты лучше всего подходят для грунтов с преобладающим содержанием песка. На участках с рассыпчатой и мягкой почвой от возведения такого основания лучше воздерживаться – конструкция может попросту просесть, что приведет к существенным деформациям или даже полному разрушению возведенного над ней здания.

Блочные фундаменты нормально переносят воздействие сил пучения грунта. В условиях, при которых монолитная ленточная бетонная конструкция могла бы разорваться, блоки максимум выгнутся. Такое свойство блочного основания обеспечивается именно отсутствием его монолитности. В конструкции присутствуют швы, что обеспечивает необходимую подвижность и гибкость кладки.

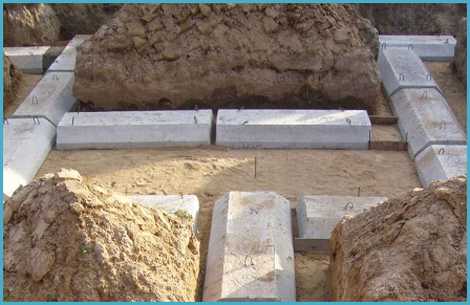

Фундамент из блоков

Фундамент из ФБС

Также к числу преимуществ блоков следует отнести возможность их укладки хоть в снег, хоть в ливень. Бетон же при подобных погодных условиях заливать нельзя.

Руководство по возведению фундамента

Порядок обустройства блочного основания сводится к последовательному выполнению нескольких технологических этапов. Следуйте руководству и все обязательно получится.

Первый этап – подготовительный

Для начала ознакомимся с особенностями самих блоков, а также изучим рекомендации по их выбору и в целом планированию работы.

Фундаментные блоки производятся по методу вибропрессования и используются преимущество для возведения опорных конструкций. Также такие блоки подходят для кладки стен цокольных этажей.

Блоки ФБС

Прежде чем приступать к работе, необходимо создать проект будущего фундамента. Для этого открываем любую компьютерную программу с соответствующими функциями и чертим раскладку наших блоков. Так мы сможем досконально разобраться в порядке их монтажа и перевязывания. При отсутствии навыков работы с такими программами, чертим кладку по старинке на бумаге.

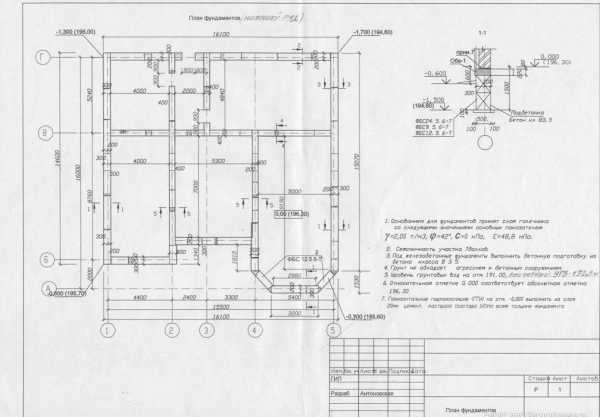

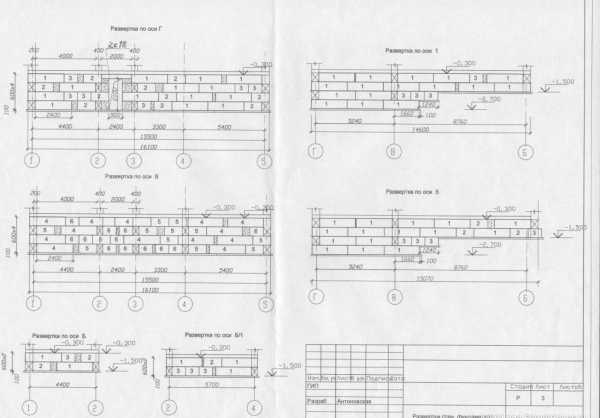

Проект ступенчатого фундамента из фбс

Проект ступенчатого фундамента из фбс

Проект ступенчатого фундамента из фбс

Чаще всего ширину первого ряда блочной опоры выдерживают на уровне 400 мм. Для двух следующих рядов этот показатель уменьшают до 300 мм. Зная необходимые размеры конструкции и требуемое количество блоков, можно отправляться в специализированный магазин за их покупкой. Как правило, такие магазины предлагают услуги по доставке и монтажу строительных материалов, что очень удобно.

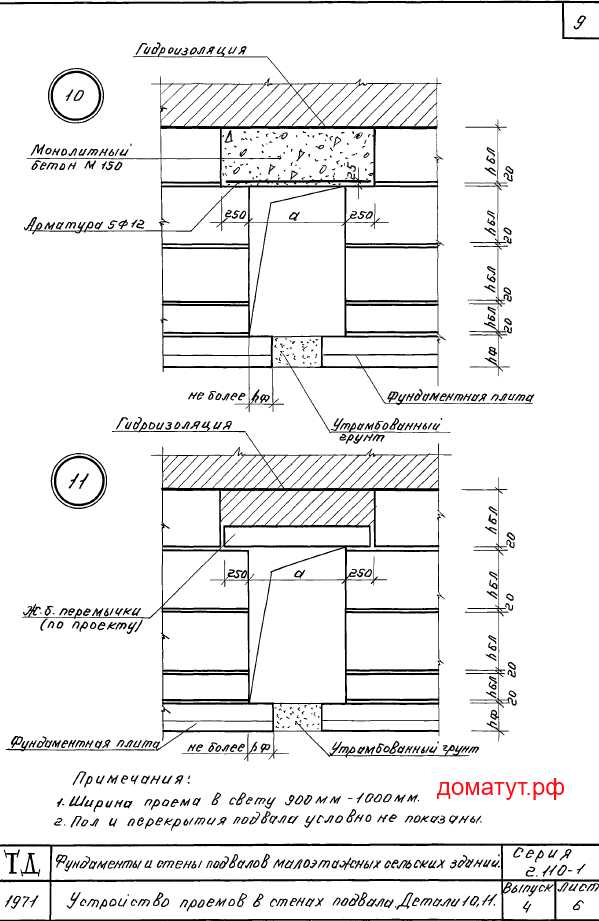

Важно! Вы должны заранее определиться с местами вывода инженерных коммуникаций и выбирать блоки с учетом этих моментов. В продаже доступны кладочные элементы с предварительно созданными отверстиями. Если вы забудете о данном мероприятии, отверстия придется бурить в будущем, что потребует дополнительных временных, трудовых и финансовых расходов.

Второй этап – земляные работы

Внимательно изучите строительную площадку. Подумайте, где будет удобнее всего разместиться крану, что может мешать во время работы и т.д. По возможности устраните все существующие помехи. Далее работа выполняется в стандартном порядке.

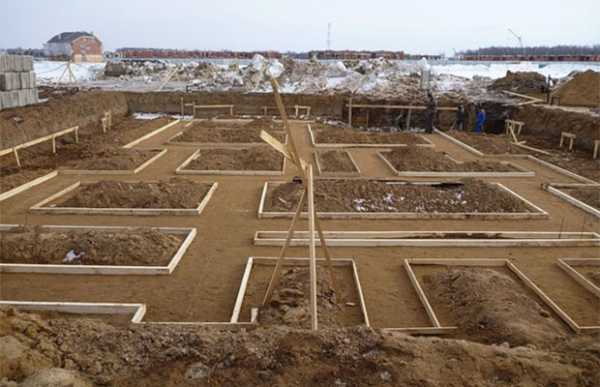

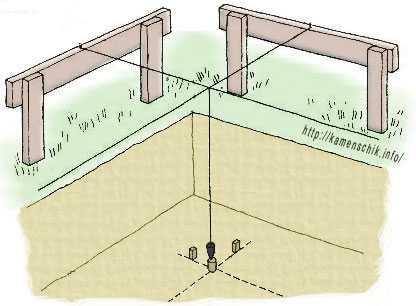

Схема разметки

Первый шаг. Определяем углы будущей конструкции и вбиваем в них колышки. Натягиваем между прутками веревки, а затем выставляем промежуточные элементы разметки в местах будущего обустройства внешних и внутренних стен.

Второй шаг. Роем котлован. По нормативам глубина ямы должна равняться глубине промерзания увеличенной на 20-25 см. Но в некоторых регионах глубина промерзания может достигать и двух метров – затраты на обустройство подобного основания будут нецелесообразными. Поэтому за «золотую середину» было принято значение в 80-100 см. Его и придерживаемся. Дополнительно рекомендуется снять верхний плодородный слой грунта (10-20 см) по периметру оставшегося пространства площадки.

Роем котлован

Третий этап – обустройство подошвы

Существует 2 варианта обустройства блочного основания: на песчаной подушке и на бетонном основании. Второй тип опоры подходит для неустойчивых грунтов, однако заливка бетонной подошвы существенно повышает затраты сил, времени и денег на строительство.

До момента обустройства утрамбованной песчаной подушки включительно, порядок возведения обоих видов основания является одинаковым. Непосредственно же процесс строительства фундаментной конструкции на бетонной опоре начинается с этапа монтажа опалубки и укладки арматуры.

Предварительно заготавливаем щебенку 20-40 фракции, песок и арматуру. Далее работаем в такой последовательности.

Первый шаг. Выравниваем стенки и дно котлована для обустройства подошвы.

Второй шаг. Засыпаем яму 10-15-сантиметровым слоем песка, проливаем его водой и тщательно утрамбовываем.

Песчаная подушка

Третий шаг. Засыпаем песчаную подушку 10-сантиметровым слоем щебенки и опять утрамбовываем.

Далее выполняется монтаж опалубки и укладка армирующей сетки.

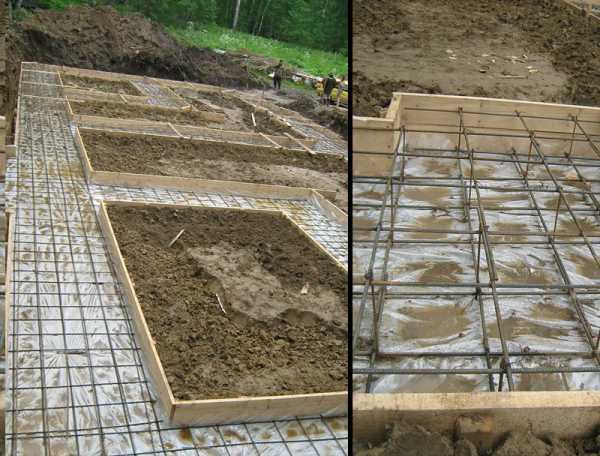

Четвертый этап – монтаж опалубки и армирование

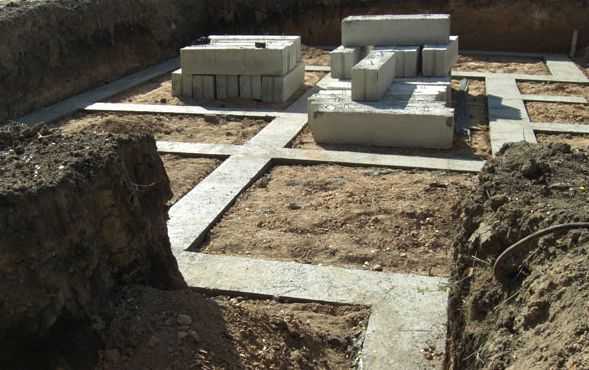

Фундаментная лента

Для сборки опалубки хорошо подойдет обрезная доска толщиной 25 мм. Доски опалубки скрепляем подходящим способом. Обычно для этого используются саморезы. Выставляем опалубку по стенкам котлована и обязательно проверяем ровность ее монтажа при помощи уровня.

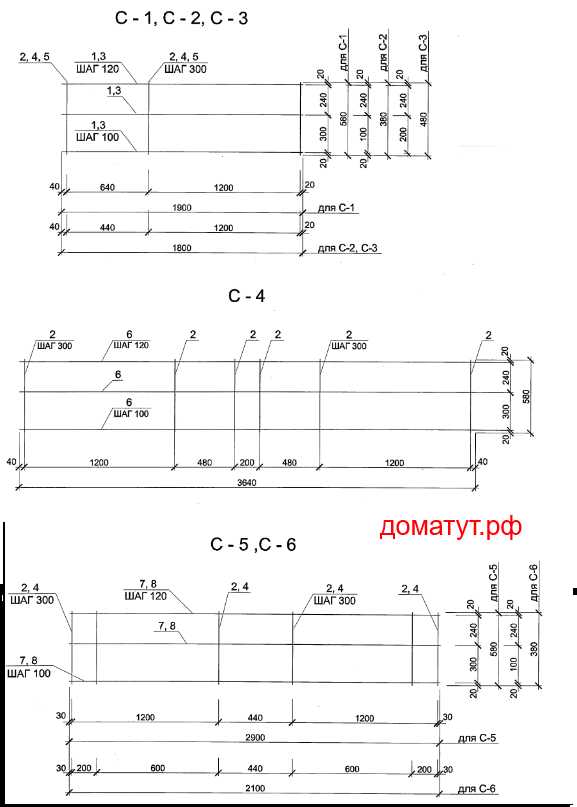

Для армирования используем стальные прутки диаметром 12-14 мм. Их мы свяжем в сетку с ячейками 10х10 см (можно 15х15 см) при помощи гибкой проволоки. Как правило, армирование выполняется в 2 слоя, при этом нижняя и верхняя сетка размещаются примерно на одинаковом отдалении от щебенки и верха будущей заливки соответственно. Для крепления сеток предварительно вбиваем в основание вертикальные прутки арматуры. При необходимости (к примеру, если запланировано строительство большого и массивного здания) количество армирующих слоев может быть увеличено.

Фундаментная лента

Фундаментная лента

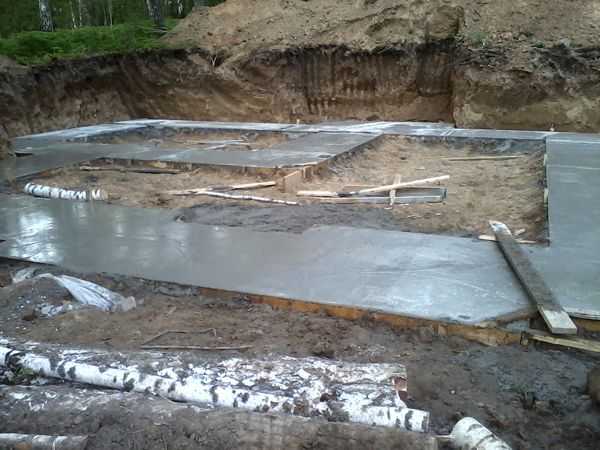

Пятый этап – заливка подушки

Заливаем всю обустроенную ниже конструкцию бетоном. Льем медленно, равномерным слоем. В нескольких местах протыкаем заливку арматурой для удаления лишнего воздуха. Поверхность подушки тщательно разравниваем.

Оставляем нашу конструкцию набирать прочность на 3-4 недели. В жару бетон нужно периодически смачивать водой, чтобы он не треснул.

Переходим к укладке блоков

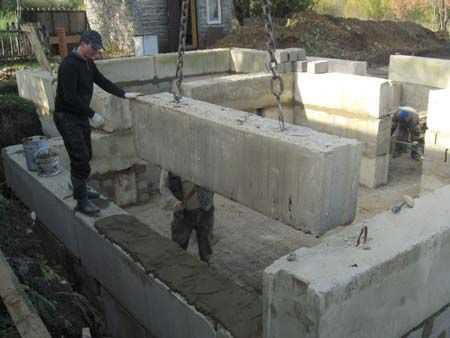

Шестой этап – укладка блоков

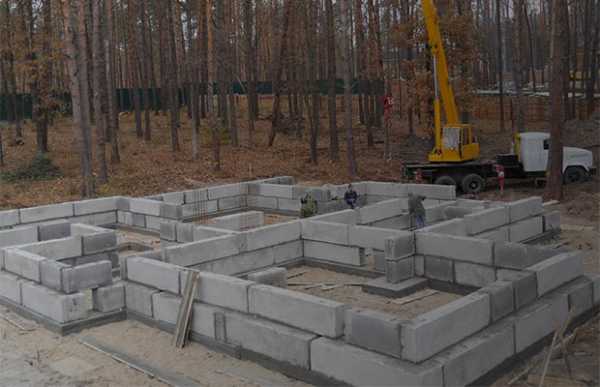

Для укладки ФБС, как отмечалось, нужно будет вызвать кран. Техника будет поднимать тяжелые строительные элементы. Вам же с помощниками нужно будет поправлять блоки и выставлять их в предназначенных для этого местах.

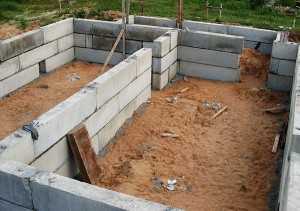

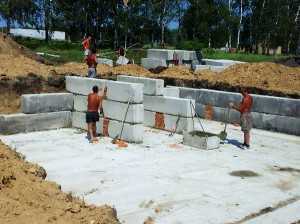

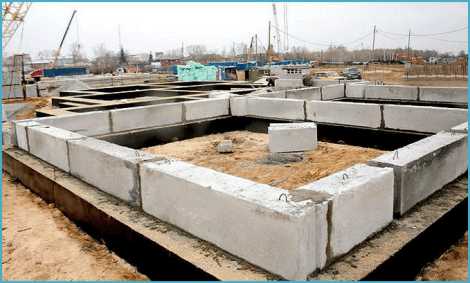

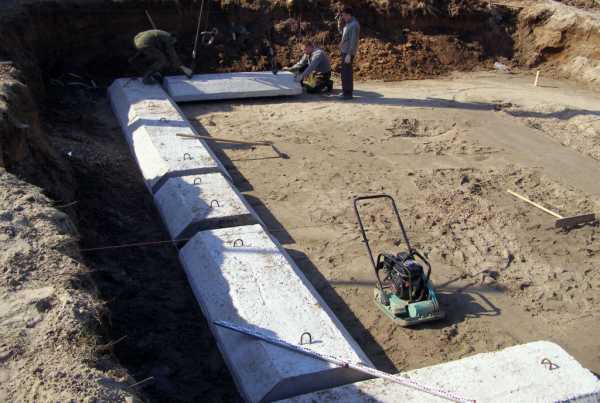

Монтаж блоков ФБС

Монтаж блоков ФБС

Для кладки понадобится бетонный раствор марки М100. В среднем на монтаж одного блока уходит порядка 10-15 л такого раствора.

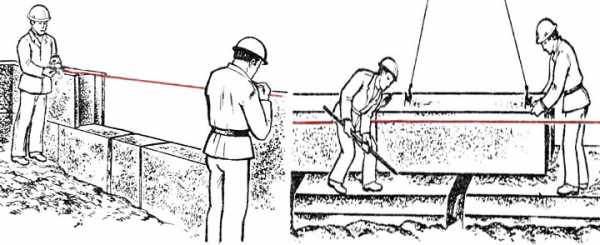

Сначала выставляем блоки по углам, для лучшего ориентирования натягиваем между ними веревку и последовательно заполняем пролеты блоками по уровню. Вертикальные швы заливаем раствором. Следующие ряды блоков укладываем на раствор в противоположном направлении. Постепенно перемещаемся от углов и наружной кладки к внутренним перегородкам. Регулярно проверяем качество и правильность выполняемой работы с помощью уровня.

Седьмой этап – гидроизоляция

Для гидроизоляции удобнее всего использовать жидкую мастику. Тщательно промазываем изоляционным составом внутренние и наружные стенки фундамента.

Гидроизоляция

В регионах с особо щедрыми осадками рекомендуется дополнительно укладывать слой рубероида для более качественной гидроизоляции.

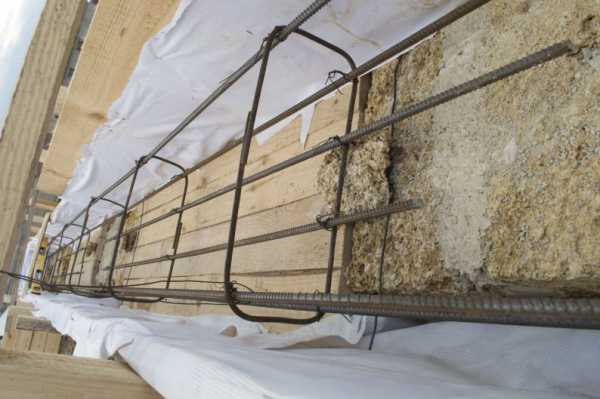

Восьмой этап – армопояс

Нередко для упрочнения конструкции основания, по верхнему ряду отливается железобетонный пояс толщиной 200-300 мм. Для армирования применяется 10-миллиметровая арматура. В дальнейшем именно на этот пояс будут укладываться плиты перекрытия.

Армопояс

Опытные строители могут оспаривать необходимость обустройства армопояса, утверждая, что плиты и так достаточно равномерно распределяют поступающие нагрузки, нужно лишь правильно их уложить. Однако, как показывает практика, этап обустройства армопояса лучше не игнорировать – хуже от него точно не станет.

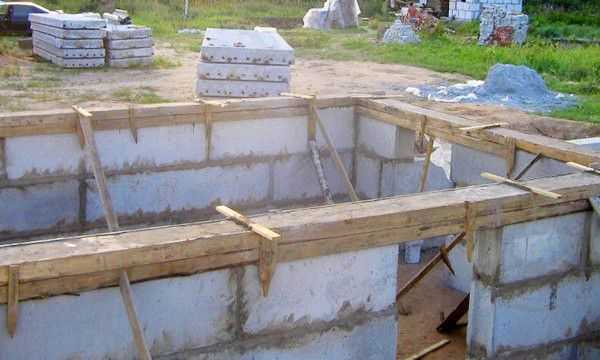

Пример опалубки армопояса

Чтобы опалубка не разъехалась снизу под давлением бетона, в местах, где находятся держащие доски была натянута проволока. Ее функция — стягивать противоположенные щиты опалубки

Aрмопояс для фундамента

Конструкция возводится следующим образом:

• по периметру стен фундамента устанавливается опалубка;
• в опалубку укладывается армирующая сетка;
• заливается бетон.

На этом фундамент из блоков ФБС готов. Технология трудоемкая, но несложная. Сделав все по инструкции, вы получите безопасное, надежное, прочное и долговечное основание, потратив, при этом, на его сооружение сравнительно немного денег.

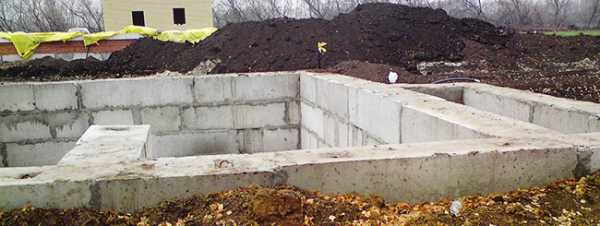

Фундамент из ФБС

Удачной работы!

Видео – Фундамент из блоков ФБС своими руками

stroyday.ru

Фундамент из блоков фбс — как укладывать блоки технология

Как укладывать блоки, чтобы фундамент никаким образом не деформировался и крепко держал на себе всю тяжесть конструкции, зависит от того, на какой грунт укладывается блок, а также какие конкретно блоки используются.

Использование блоков для строительства фундамента актуально для тех случаев, когда нужно в кратчайшие сроки возвести здание. Как показывает практика, идеальным вариантом для возведения здания любой сложности на любых грунтах является ленточный монолитный фундамент. Но, во время монтажа такого вида основания для зданий производятся сложные технологические процессы, требующие довольно разнообразного инструмента, материалов и большого количества не только сотрудников строительной бригады, но и времени для обретения таким фундаментом нужной крепости.

Преимущества блочного фундамента

Бетонные блоки имеют большую популярность в отличие от монолитной ленточной конструкции. Блочный фундамент пригоден для грунтов с различной степенью усадки. Если это плотные песчаные грунты, то волноваться о трещинах и разрывах не приходится, так как огромные бетонные глыбы будут крепко стоять на земле. Если возводить здание на блочной основе в районах с грунтами, которые имеют высокую степень усадки, то также не нужно паниковать по поводу крепости основания возводимого здания, так как блоки будут изменять свое положение в пространстве лишь в рамках швов относительно друг друга.

Поэтому, строительство фундамента из блоков ФБС дает возможность забыть о проседании цоколя, разрывах стен и фундамента, усадке и перекосе здания. Кроме того, бетонные блоки обладают высокой морозостойкостью устойчивостью к химическим воздействиям и производятся в большом разнообразии касательно их размеров.

Вернуться к содержанию

Виды бетонных блоков

В зависимости от функционального назначения блоки из бетона подразделяются на два вида:

• подушечные — имеют более высокую устойчивость, благодаря особенностям своей конструкции, которая заключается в наличии широкого нижнего края элемента. Такой блок, выполненный в форме трапеции, крепко держит на себе вес всего надземного сооружения;
• стеновые — представляют собой ровные геометрические элементы с ребром в виде прямоугольника, что значительно экономит трудовые и материальные затраты во время строительно-монтажных работ.

В зависимости от наличия технологических отверстий блоки могут разделяться на:

• ФБС — это цельные монолитные бетонные элементы, не имеющие никаких отверстий и пустот;
• ФБВ-блоки имеют специальные отверстия и прорези для удобства прокладки коммуникаций;
• ФБП — это универсальные пустотелые бетонные блоки П-образной формы.

Вернуться к содержанию

Виды фундаментов с применением блоков

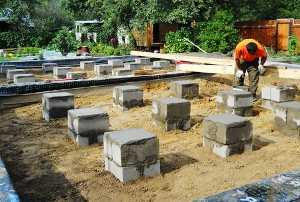

Столбчатый фундамент

Этот вид основания похож по своей конструкции на свайный тип фундамента. Особенности такого фундамента заключается в том, что по периметру всего здания, а также внутри в местах прохождения несущих стен устанавливаются блочные столбчатые конструкции. Размеры таких бетонных опор обычно варьируются в пределах 40х40 см. Технологически на практике это выглядит так:

1. копается яма нужной глубины в зависимости от требуемой прочности фундамента;
2. утрамбовывается дно каждой ямы с целью предотвращения усадки;
3. укладывается слой песка толщиной в 5 см и щебня толщиной в 10 см;
4. на тщательно подготовленное основание укладываются блоки, образуя столбчатые опоры необходимой высоты.

Во избежание будущего перекоса здания необходимо использовать лазерный уровень или попросту натянуть веревку между двумя крайними столбами.

Столбчатые фундаменты, очень часто используются для возведения конструкций незначительного веса: щитовые дома, цветочные павильоны, торговые контейнеры и различные легкие деревянные сооружения.

Вернуться к содержанию

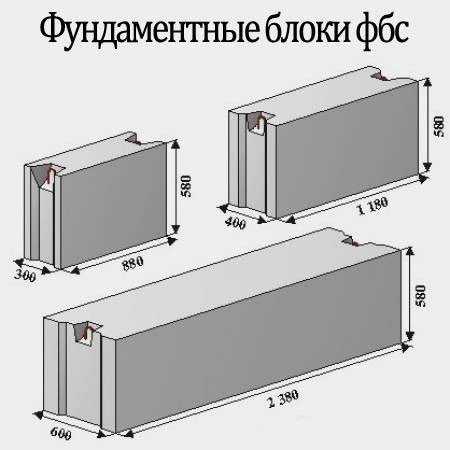

Ленточный фундамент из блоков ФБС

Конструкции основания такого типа используются для возведения зданий значительных весов и размеров: от частных домов и особняков до многоэтажных небоскребов. В зависимости от несущей нагрузки используются блоки разных размеров. В большинстве случаев применяются блоки стандартных размеров:

• 300х780х580 мм;
• 400х1180х580 мм;
• 600х2380х580 мм.

Этапы устройства ленточного фундамента разделены на следующие шаги:

1. выкапывание траншеи или котлована для будущего здания;
2. трамбовка основания ямы;
3. засыпка слоя песка и щебня;
4. установка опалубки;
5. монтаж армирующего слоя;
6. заливка бетона;
7. демонтаж опалубки и установка гидроизоляции;
8. укладка блоков необходимого размера по периметру ленточного основания.

Именно заливка чернового подготовительного основания для фундамента является важнейшим моментом, пренебречь которым нельзя. Черновое железобетонное основание не позволяет тяжелым блокам ФБС проседать или смещаться в сторону каким-либо образом, что обеспечивает в дальнейшем целостность и долговечность надземной конструкции.

Вернуться к содержанию

Особенности выполнения работ при монтаже фундамента

Чтобы будущее здание стояло ровно, долго и имело достойный вид, необходимо соблюдать все технологические требования по выполнению работ. Первым вопросом, который должен задать себе любой строитель, взявшийся за устройство фундамента из блоков, будет касаться вида грунта, на котором будет находиться строение.

Конструкции такого типа возводятся преимущественно на грунтах с высоким содержанием песка, низким уровнем залегания подземных вод и в регионах с благоприятными погодными условиями.

Вторым важным моментом будет правильное нанесение разметки на местности, а также рациональное распределение ресурсов использования пространства. При небрежном отношении прораба к своим должностным обязанностям падает скорость выполнения работы и ее качество.

Во время монтажа опалубки необходимо определить, сколько для этого понадобится леса.

Скрепить все доски нужно таким образом, чтобы они не отклонялись в сторону, не деформировались и не искривляли в будущем черновое основания фундамента. После заливки жидкого бетона следует выдержать все необходимые сроки согласно строительным нормам, иначе качество основания может быть низким, что в будущем приведет к нестабильности конструкции.

Сборный фундамент из блоков ФБС может устанавливаться с сочетанием кирпича или камня. Такая практика применяется при монтаже блоков больших размеров, что способствует более точному выставлению ФБС-элементов по уровню и препятствует образованию различных трещин и разрывов.

Укладка бетонных блоков производится на цементный раствор, швы заполняются промежуточными материалами вперемешку с раствором на цементной основе. Зазоры в виде заполненных швов позволяют дышать всей конструкции, сохраняя свою первоначальную устойчивость.

После установки фундаментных блоков производится обязательное армирование верхнего слоя конструкции. Эта обвязка может выполняться, как при помощи монолитного метода, так и с применением кирпича.

Отмостка устанавливается на уровне армирующего пояса и предназначается для защиты фундамента от попадания влаги, которая может негативно повлиять на устойчивость всей конструкции. На армирующий пояс укладывается слой гидроизоляции, который при желании можно запустить даже под отмостку.

И всё-таки, несмотря на сложность и трудоемкость строительно-монтажных работ, одним из наиболее устойчивых оснований является фундамент из блоков ФБС. Как укладывать блоки, можно рассмотреть схематически.

Фундамент столбчатого типа выполняется в такой же последовательности, отличительной частью при этом будет являться всего лишь внешний вид конструкции.

Если заказчик все же решился монтировать фундамент из блоков ФБС, пошаговая инструкция всего строительного процесса будет выглядеть следующим образом:

• исследование грунта;
• нанесение разметки;
• выкапывание траншеи или котлована;
• трамбовка земельного основания;
• засыпка песка или щебня и еще одна трамбовка;
• монтаж ленточного железобетонного основания или фундаментных плит;
• установка армирующего пояса;
• монтаж фундаментных блоков;
• установка слоя обвязки;
• укладка гидроизоляции и монтаж отмостки;
• возведение стены цоколя.

Что касается самостоятельного выполнения работ, то монтировать фундамент из блоков ФБС своими руками не рекомендуется в большинстве случаев, так как это довольно трудоемкий и технологически сложный процесс.

Во-первых, необходимо выполнить все расчеты, которые будут заключаться в выборе того или иного вида материалов. При этом нужно учитывать не только особенности грунтов, погодные условия, но и вычислить и сопоставить соотношения нагрузки надземной части строения с крайне допустимым сопротивлением конкретно используемых фундаментных плит и блоков.

Во-вторых, во время выполнения строительно-монтажных работ понадобится тяжелая строительная техника вместе с бригадой квалифицированных рабочих, которые быстро, ровно и качественно установят тяжелые железобетонные блоки ФБС.

Самостоятельно соорудить подобный фундамент возможно лишь в случае строительство легких надземных конструкций, которые не требуют блоков больших весов и размеров. В этом случае целесообразнее всего строить фундамент столбчатого типа с применением блоков ФБС.

Несмотря на то, какой вид основания будет установлен под тем или иным строением, выполнение всех технологических норм и инструкций гарантирует качество и долговечность фундамента, а вместе с ним надежность и безопасность всего здания.

Не нашли ответов в статье? Больше информации по теме:

dachaorg.ru

Фундамент из блоков ФБС: как укладывать блоки зимой

Блоки ФБС

Фундаментный блок – это один из наиболее распространенных строительных материалов, применяемых для устройства фундаментов домов. Он широко используется в малоэтажном строительстве и при возведении зданий высотой не более пяти этажей. Фундаментные блоки выпускаются бетонными заводами в соответствии с ГОСТом 13579-78.

Все блоки подразделяются на три вида:

1. ФБС – фундаментный блок, который имеет сплошное сечение;
2. ФБВ – это блок с вырезом в сечении для устройства перемычек или различного рода каналов для монтажа внутренних инженерных сетей;
3. ФБП – блок с пустотами устроенными так, что при его монтаже они направлены вниз.

Размеры фундаментного блока так же определены ГОСТом. Длина имеет три значения 2,4 м, 1,2 м и 0,88 м. Высота всех блоков одинакова и составляет 0,6 м. Ширина может быть 0,3 м, 0,4 м, 0,5м и 0,6 м. Подобные размеры позволяют полностью обеспечивать подбор необходимого количества для устройства ленточных фундаментов. При выборе блоков для строительства необходимо разбираться в марке или условном обозначении блока.

В качестве примера приведем марку одного из самых востребованных блоков:

ФБС 24.4.6-Т ГОСТ 13579-78

• первые три буквы обозначают, что это блок фундаментный бетонный и имеет сплошное сечение;
• число 24 указывает на то, что его длина имеет 2,4 метра;
• число 4 говорит о том, что его ширина составляет 0,4 м;
• число 6 говорит о том, что его высота равна 0,6 м;
• буква Т указывает на то, что блок изготовлен из тяжелого бетона, стоящая в марке буква Л указывает на изготовление из легкого бетона, буква С на изготовление из плотного силикатного бетона;
• последние буквы и цифры обозначают стандарт в соответствии, с которым изготавливается блок.

Именно марка бетона определяет, какую нагрузку на сжатие выдержит конструкция фундамента и, соответственно, какое здание или сооружение можно возвести на таком фундаменте.

Вес блока колеблется от одной до двух тонн и зависит от марки бетона и размеров фундаментного блока.

В каждый блок замоноличиваются две изогнутые по специальной форме металлические монтажные петли, которые служат для  подъема краном блоков при погрузочно-разгрузочных работах и при монтаже.

Преимущества фундамента из блоков ФБС

Широкое применение фундаментных блоков объясняется ощутимыми положительными качествами данного материала:

1. Размеры блоков дают возможность проектировщикам и строителям обеспечить прочным фундаментом здания с самыми причудливыми формами. Подбор блоков и их раскладка по осям здания осуществляется в рабочем проекте и позволяет учесть даже самые незначительные  изгибы стен.
2. Блоки ФБС обеспечивают высокую скорость возведения фундамента. Так звено достаточно опытных рабочих может при хорошей организации смонтировать до ста блоков в смену, другими словами, за одну смену можно возвести фундамент коттеджа.
3. Монтаж блоков не требует наличия в звене рабочих большого количества высококлассных специалистов. Одной или двух смен работы по монтажу ФБС достаточно, чтобы в звене появилась слаженность и взаимопонимание, обеспечивающие очень высокий темп укладки блоков.
4. Блоки устойчивы к воздействию агрессивных веществ. Это позволяет их применять в грунтах с высокой степенью кислотности, в местах, где допускается попадание в грунт различных химических веществ.
5. Возможно ведение монтажных работ при очень широком диапазоне температуры и уровне влажности, т.е. работы, могут вестись и в жару, и в холод, и в зной, и под проливным дождем. Это качество материала также позволяет значительно сократить сроки строительства.
6. Получаемый в результате монтажа блоков ФБС фундамент обладает очень высокими прочностными характеристиками и отвечает самым высоким требованиям.

Недостатки фундамента из блоков ФБС

Как и любой материал, блоки имеют ряд недостатков:

1. Низкая теплостойкость требует дополнительных работ по утеплению фундамента, особенно если его стены одновременно являются стенами подвального помещения здания.
2. Низкая гидрофобность, что делает необходимым устройство гидроизоляции выполненного фундамента, для обеспечения сухости стен здания и предотвращения появления сырости и плесени в помещениях.
3. Относительно высокая стоимость блоков ФБС, которая обусловлена достаточно сложным технологическим процессом их изготовления, включающим в себя и применения специальных химических добавок и процессом пропарки в специальной камере.
4. Применение при монтаже и погрузочно-разгрузочных работах в процессе поставки и складирования блоков на строительной площадке тяжелой строительной и автотракторной техники, что также в итоге приведет к удорожанию  фундамента здания.

Подготовительные работы

Работы по возведению фундамента здания начинаются с отрывки котлована. Так как стены из блоков не нуждаются в опалубке и смонтированные несколькими рядами   образовывают готовое подвальное помещение, то траншеи для устройства блочного фундамента используются крайне редко.

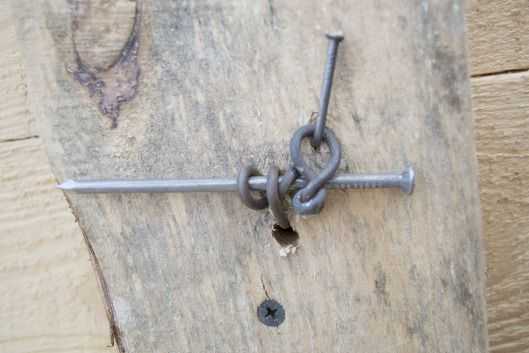

Перед началом земляных работ необходимо сделать точную разметку осей здания, так как ошибка, допущенная при устройстве фундамента, будет автоматически переноситься на стены и перекрытия всего дома.

Для этого необходимо:

1. Вбить колышки на месте предполагаемых осей (возможно стен) дома и проверить диагонали. У прямоугольников диагонали должны быть равны и это позволит убедиться в том, что в строящемся здании углы будут прямые.
2. Натянув шнур или тонкую проволоку вынести на несколько метров отметки осей и закрепить  их на каких-то предметах прочно стоящих на местности. Это могут быть деревья, заборы, пни или вкопанные специально «П» образно сбитые доски.
3. После отрывки оси переносятся на дно котлована.

Для обеспечения ровной поверхности необходимой для укладки ФБС днище котлована выравнивают слоем песка толщиной от 15 до 20 сантиметров. Если основанием для здания служат слабые грунты, то можно выравнивающий слой сделать из щебня толщиной 10 – 15 сантиметров, а затем засыпать песком.

Все слои уплотняются трамбовкой. Правильность устройства выравнивающего слоя проверяется нивелиром или гидроуровнем.

Монтаж фундамента из блоков ФБС

В ряде случаев возникает необходимость усиления несущей способности фундамента, для чего  перед укладкой первого ряда блоков устраивается монолитная железобетонная подушка. Её толщина может колебаться от 20 до 30 сантиметров. Она армируется арматурой класса AII (А300) или  AIII (А400) диаметром 10 мм.

Арматура укладывается сеткой с размерами ячейки от 100 на 100 мм до 200 на 200 мм. Бетон рекомендуется использовать марки не ниже В15.  Для этой цели можно использовать изготовленные на заводе  фундаментные подушки (или плиты) ФЛ.

Монтажные работы производятся так:

1. Устанавливаются сигнальных блоков на углах фундамента.
2. Они тщательно выверяются по осям здания и относительно них монтируются рядовые блоки.
3. Вертикальные швы между блоками должны быть тщательно заделыватся цементно-песчанным раствором.
4. Второй и последующие ряды монтируются на раствор толщиной 1,5 – 2 сантиметра.

Для обеспечения прочности фундаментных стен обязательно осуществляется перевязка швов ФБС. Это делается смещением верхнего ряда относительно нижнего на 30 – 60 сантиметров.

Количество рядов необходимых для устройства фундамента определяется расчетом и глубиной промерзания грунта в зимнее время. Обычно фундаменты имеют от двух до четырех рядов блоков.

При необходимости можно усилить фундамент армированием горизонтальных швов. Для этого можно использовать ту же арматуру, что и для армирования фундаментной подушки, или кладочную сетку с диаметром металлических стержней 4 – 6 мм.

Желательно проверять горизонтальность и соблюдения осей во время укладки каждого нового ряда. При условии, что грунты под строящимся зданием обладают высокой прочностью, а здание  не велико, то допускается монтировать блоки и плиты с разрывами.

Такой фундамент называется прерывистым. Величина разрыва не должна превышать 70 сантиметров. Такой способ монтажа может помочь сэкономить до 20% стоимости работ. Человек, руководящий работой звена монтажников должен помнить о необходимости  оставить проемы для подводки инженерных сетей в здание.

Производить монтажные работы невозможно без применения подъемного крана. Не стоит забывать, что работа в котловане часто ограничивает  обзор машиниста крана. Поэтому необходимо уметь подавать  крановщику понятные команды,  которые приняты для руководства работой крана.

Однорядный фундамент

В ряде случаев, когда целью является постройка легкого бытового или хозяйственного домика и место, выбранное под строительство, отличается грунтом с высокими прочностными характеристиками, а уровень грунтовых вод достаточно низок, то допускается возведение фундамента из одного ряда блоков.

Большую опасность для любого фундамента, а тем более для однорядного могут представлять пучинистые грунты. Поэтому прежде чем принимать  решение надо собрать полную информацию о геологии участка отведенного под строительство.

Порядок работ таков:

1. Для устройства однорядного фундамента отрывается траншея глубиной примерно один метр.
2. На дне траншей создается слой из песчано-гравийной смеси толщиной примерно 30 – 40 сантиметров. Он уплотняется трамбовкой.
3. Устраивается из монолитного железобетона подушка толщиной 10 – 15 сантиметров.
4. Подушка является основанием, на которое монтируют фундаментный блок.
5. Для обеспечения долговечности этого фундамента сверху рекомендуется сделать еще один монолитный железобетонный пояс.

Для устройства монолитных конструкций используется арматура класса AII (А300) или  AIII (А400) диаметром 8 мм, а бетон марки не ниже В15.

Гидроизоляция и тепловая защита фундамента

После монтажа блоков ФБС необходимо провести работы по гидроизоляции и утеплению фундамента.

Горизонтальная гидроизоляция устраивается перед монтажом перекрытия первого этажа и представляет собой уложенные на фундаментные стены два слоя рубероида или обработка мастикой. Такой вид гидроизоляции не позволяет влаге по капиллярам в теле стены подниматься в помещения, предназначенные для жизнедеятельности людей.

Вертикальная гидроизоляция наносится на наружную поверхность фундаментной стены и защищает подвальное помещение от проникновения влаги из почвы. Для этого вида гидроизоляции используются битумные мастики.

Утепление фундаментов может осуществляться двумя путями:

1. Утеплитель, которым может быть пенопласт, приклеивается к наружной поверхности фундаментной стены прямо на гидроизоляционную мастику.
2. Утеплитель укладывается непосредственно под бетонную отмостку  и препятствует проникновению холода от поверхности земли к фундаменту.

Не стоит забывать, что правильное применений блоков ФБС может обеспечить прочность фундамента на сто лет.

poznaibeton.ru

Расход раствора на монтаж блоков фбс

Что бы повысить прочность кладки применяют армирование. Для этого стальную арматуру укладывают на раствор в швы между кирпичами. Под действием сжимающих сил арматура зажимается в швах и благодаря силам трения и сцепления с раствором работает как одно целое с кладкой.

Опалубка (от «палуба», «опалубить» – покрыть настилом из досок и т. п.) – совокупность элементов и деталей, предназначенных для придания требуемой формы монолитным бетонным или железобетонным конструкциям, возводимым на строительной площадке.

Порядок укладки кирпичей относительно друг друга в соответствии с правилами разрезки кладки называют системой перевязки. При работе с кирпичной кладкой делают перевязку поперечных, продольных и вертикальных швов.

Лестничные марши и площадки монтируют по завершению кладки на уровне проектных отметок. Промежуточную площадку и первый марш устанавливают по ходу кладки внутренних стен лестничной клетки, вторую (этажную) площадку и второй марш — по окончании кладки этажа.

Монтаж фундаментных блоков ФБС

ФБС — фундаментные блоки стен. Так же их называют блоки стен подвалов. Блоки ФБС предназначены для конструкций сооружений разного назначения, работающих при систематических воздействиях температуры не выше +50°С и не ниже -70°С.

Использование бетонных блоков ФБС при строительстве фундамента позволяет возводить здания в любых климатических зонах и на любых типах грунта. В отличие от монолитного фундамента, монтировать блоки ФБС можно в любую погоду а приступать к кладке стен можно сразу после окончания работ по его сооружению.

После разметки и копки котлована с недобором, производиться ручное выравнивание основания грунта до проектной отметки. На песчаных грунтах монтаж производится прямо на выровненном основании, на других грунтах, блоки укладывают на тщательно утрамбованную песчаную подушку, толщиной 5-10 см. Под подошвой фундаментов нельзя оставлять насыпной или разрыхлённый грунт. Ширину и длину песчаного основания делают на 20 — 30 см больше размеров фундаментов, чтобы предотвратить свисание блоков с песчаной подушки.

Разбивку начинают с перенесения осей на основание, подготовленное для устройства фундаментов. Для этого по обноске натягивают осевые и с помощью отвесов переносят точки их пересечения на дно котлованов и траншей. От этих точек отмеряют проектные размеры фундамента и закрепляют их металлическими штырями так, чтобы натянутый между ними шнур-причалка находился на 2-3 мм дальше боковой грани ленточного фундамента.

Монтаж начинают с установки маячных блоков по углам и в местах пересечения стен. После укладки маячных блоков на их грани натягивают причалку и по ней располагают все промежуточные блоки. По мере монтажа причалку переносят вверх на очередной ряд блоков. Окончательное положение блоков в плане контролируют по осевым рискам на верхней грани фундамента теодолитом или отвесом. Отвес опускают с осевых проволок, натянутых по обноске. Небольшие отклонения устраняют, передвигая блок ломом.

Блоки стен подвалов выравнивают по плоскости, обращённой в сторону помещения, блоки внутренних стен по одной их плоскостей.

Верх маячных блоков проверяют нивелиром, а остальных — по причалке или визированием по ранее установленным блокам.

Если блок уложен с отклонениями, превышающими допускаемые нормы, его поднимают краном, отводят в сторону, заново выравнивают основание и лишь после этого блок вновь укладывают на основание.

Монтаж бетонных блоков ведётся вразбежку, подобно кирпичной кладке, на цементный раствор, в четыре-пять рядов в высоту. Со всеми необходимыми и возможными перевязками внутренних и внешних стен.

Фундаментные стеновые блоки кладут на раствор с перевязкой вертикальных швов, глубина которой должна быть не менее 0,4 высоты блока при малосжимаемых грунтах и не менее высоты блока при сильносжимаемых, просадочных и набухающих грунтах

Укладка фундаментных блоков осуществляется на раствор толщиной 2см. Лучшее качество шва получается, когда раствор разравнивают рейкой по рамке, которая обеспечивает горизонтальность постели и фиксирует его толщину. Вертикальные и горизонтальные швы между блоками должны быть заполнены раствором и расшиты с двух сторон.

Вертикальные стыки между блоками по мере их монтажа заполняют раствором с уплотнением методом штыкования. Если длина фундаментных блоков не является кратной длине сторон здания, то промежутки заполняют доборными блоками или монолитными вставками — пломба. Между блоками должно быть оставлено расстояние для прокладки труб водоснабжения и канализации, теплоснабжения, электроснабжения и др.

Стены сборных ленточных фундаментов могут быть тоньше стен самого здания, так как они изготовлены из более прочного материала, чем надземная часть.

При этом допустимый свес стены здания не должен превышать 130 мм.

Для увеличения несущей способности фундамента, бетонные блоки ФБС монтируют на предварительно уложенные фундаментные подушки ФЛ. Основное предназначение ФЛ — расширение подошвы фундамента (увеличение площади опоры).

Перед строповкой блоков надо убедиться, что кран находится на безопасном расстоянии от края котлована, что его опоры (гусеницы, колеса, аутригеры) расположены за пределами призмы обрушения.

Установка фундаментов на покрытые водой или снегом основания не допускается.

Маркировка, вес и размеры блоков ФБС

Марка фундаментного блока

Ленточный фундамент из блоков ФБС

• Выбор фундаментных блоков
• Построить прерывистый ленточный фундамент
  • Монтаж фундаментных блоков

Получив документы в регистрационном центре об установлении права собственности на участок, застройщик заказывает проект жилого дома. Выполнение проекта заказа производится с учетом местных условий. Застройщик может, конечно, рискнуть и сам сделать проект дома, но лучше, если его выполнят специалисты, которые правильно учтут все нюансы: состояние грунтов подвалов, стояние подземных вод, глубину промерзания и т. д.

Использование блоков для возведения фундамента значительно сокращает время строительства.

Фундамент делается ленточным, столбчатым и из фундаментных блоков стеновых (ФБС).

В таких блоках предусмотрены технологические щели для подвода коммуникаций внутрь строения. Отсутствие их приведет к дополнительным затратам.

Выбор фундаментных блоков

Прежде чем покупать фундаментные блоки (ФБС), нужно правильно сделать расчет их необходимого количества на фундамент. Для этого надо знать размеры предполагаемого строительства. Изготовленный в заводских условиях блок имеет определенные параметры.

Маркировка, вес и размеры.

Марка блоков ФБС

Железобетонные блоки для строительства фундамента должны обладать такими свойствами как:

Блоки ФБС имеют разный размер. Их выбор зависит от габаритов будущего строения.

• запас прочности. Обладая большим запасом прочности фундаментные стеновые блоки (ФСБ) используются в строительстве многоэтажных домов;
• универсальность. Из них (ФБС) можно сделать любой фундамент при строительстве жилых и нежилых строений;
• снижение сроков строительства за счет того, что фактически они представляют собой готовый фундамент, разделенный на отдельные детали. Поэтому построить такой фундамент можно в условиях вечной мерзлоты;
• надежность. Изготовление их производится в заводских условиях, где качество продукции контролируется ОТК. Каждый из них имеет петли, необходимые для удобства транспортировки, и пазы, которые влияют на плотность соединения;
• стрессоустойчивость. Для строительства в неблагоприятных природных условиях (кислые почвы, вечная мерзлота), при изготовлении в заводских условиях добавляются специальные присадки, определенные в СНиП.

Но при всех положительных качествах ФБС, есть у них и определенные недостатки, о которых следует помнить.

• требуется правильно сделать гидроизоляцию, т. к. длительное нахождение во влажной среде приводит их к разрушению;
• стоимость. Установить блоки выйдет существенно дороже, чем сделать обычный ленточный или столбчатый фундамент;
• утепление. Строительные швы лучше защитить пенополистиролом, который продлит срок их эксплуатации.

Такие блоки используются в жилищном строительстве при возведении многоэтажных домов. Их использование значительно снижает сроки возведения фундаментов. Возведение стен можно начинать сразу по окончании работ, не нужно ждать пока монолитный фундамент наберет прочность.

Вернуться к оглавлению

Построить прерывистый ленточный фундамент

Структура ленточного фундамента из блоков ФБС.

Перед началом производства работ по монтажу фундаментных стеновых блоков должна быть правильно подготовлена подошва под фундамент. После выемки грунта под фундамент из котлована, дно его трамбуется, и устанавливается рама, сбитая из брусков. Размер рамы должен быть больше размера подошвы фундамента на 20 – 30 см. Устанавливается по уровню на дно котлована рама, которая должна находиться в строго горизонтальном положении. Внутреннее пространство рамы засыпается песком. Толщина песчаного слоя не менее 15 см. Песок равняется рейкой и обильно проливается водой. По мере оседания его добавляют, трамбуют и еще раз проливают водой для полного удаления воздушных пазух. Второй слой щебеночный, фракции 20 – 40 мм, высотой в 5 см. Щебень разравнивается и трамбуется. Чтобы увеличить прочность фундамента из стеновых блоков, нужно правильно сделать армированный пояс, для которого подойдет арматура марки Ф 12. Арматура укладывается и схватывается сваркой. Каркас формируется из проволоки D 4. Армирующий пояс заливается бетоном толщиной 20 см и шириной 30 см.

Работы приостанавливаются на 2 – 3 дня, до полного затвердения бетона.

Установка фундаментных блоков (ФБС) на песок может создать в дальнейшем проблемы, так как песок может размыть грунтовой водой и строение может «повести».

Вернуться к оглавлению

Монтаж фундаментных блоков

Схема здания, фундамент которого выполнен из блоков ФБС.

Так как вес блоков достаточно большой, для строительства фундамента нужна строительная техника.

Начинают строить фундамент с углов, устанавливая ФБС в стык. При выставлении блоков ФБС между ними остается пространство, которое легче впоследствии закрыть монолитной бетонной вставкой.

При кладке второго ряда лучше всего использовать строительный раствор «М 100». Расход кладочного раствора зависит от количества блоков и количества зазоров в фундаменте.

На подушку желательно положить гидроизоляцию: хорошо зарекомендовал себя «Бикрост». Правильно промазывать фундамент нужно как с внешней стороны, так и с внутренней. Можно, конечно, использовать разведенный гудрон, но его нужно разогревать.

При строительстве малоэтажного здания фундаментные блоки ФБС можно укладывать с расстоянием между ними до 70 см, которое заполняется грунтом и трамбуется. Вертикальные швы перевязываются с расстоянием в 60 см. При невозможности перевязки швов в них закладывается арматура D до 10 мм.

Евгений Дмитриевич Иванов

Иван, в таком случае нужно отталкиваться от ведра объёмом 10 л. Наполнить полное ведро песком и добавить 1/3 цемента, всё перемешать будет 10 л. или.

16 октября 2015

Как производится расчет готового бетона на 1кв метр стяжки толщиной 5см? Сколько для этого потребуется песка и цемента? Чтоб лишнее не покупать. Хочу.

12 октября 2015

У разных марок бетона если мерить по объему, то меняется только отношение песка и щебня к цементу, а воды всегда берется ровно половина от объема цеме.

20 октября 2015

Иван, в таком случае нужно отталкиваться от ведра объёмом 10 л. Наполнить полное ведро песком и добавить 1/3 цемента, всё перемешать будет 10 л. или.

16 октября 2015

Как производится расчет готового бетона на 1кв метр стяжки толщиной 5см? Сколько для этого потребуется песка и цемента? Чтоб лишнее не покупать. Хочу.

12 октября 2015

У разных марок бетона если мерить по объему, то меняется только отношение песка и щебня к цементу, а воды всегда берется ровно половина от объема цеме.

Несколько дополнений: 1. Если нужно выполнить качественную гидроизоляцию жидкой резиной, желательно применять геотекстиль по всей поверхности. Расход.

23 сентября 2015

Как и чем сделать верхнюю кайму облицовки фундамента(натур.камень.плитняк)?

© Copyright 2014–2017, moifundament.ru

• работы с фундаментом
• Армирование
• Защита
• Инструменты
• Монтаж
• Отделка
• Раствор
• Расчет
• Ремонт
• Устройство

• Виды фундамента
• Ленточный
• Свайный
• Столбчатый
• Плитный

• Другое
• О сайте
• Вопросы эксперту
• Редакция
• Контакты

• Работы с фундаментом
  • Армирование фундамента
  • Защита фундамента
  • Инструменты для фундамента
  • Монтаж фундамента
  • Отделка фундамента
  • Раствор для фундамента
  • Расчет фундамента
  • Ремонт фундамента
  • Устройство фундамента
• Виды фундамента
  • Ленточный фундамент
  • Свайный фундамент
  • Столбчатый фундамент
  • Плитный фундамент

Как построить блочный фундамент

• Что такое блоки под фундамент?
• Выбор блоков ФБС
• Подготовительные работы
• Монтаж фундамента

Одним из наиболее быстрых способов возведения основания для небольших построек вроде гаражей и бань является фундамент из ФБС. Работы в этом случае завершаются в очень короткие сроки, поскольку данное основание не требует технологических задержек, как при возведении монолитного фундамента. Да, монолитная поверхность с профессиональной точки зрения идеальна, однако для набора прочности бетона необходимо приостанавливать строительные работы, как минимум, на месяц. Фундамент из блоков упрощает строительство здания и уменьшает временные затраты, что позволяет легко вписать процесс строительства в “золотой” сезон (весна-осень). Многих строителей интересует вопрос о том, можно ли возвести такое основание самостоятельно без привлечения бригады рабочих и тяжелой техники. Для того чтобы ответить на этот вопрос, нужно знать, что такое ФБС.

ФБС представляет собой строительный материал, который используется для формирования сборной основы дома.

Что такое блоки под фундамент?

ФБС – это строительный материал, используемый для формирования сборной основы здания. Наиболее популярными из них являются бетонные фундаментные блоки. Они производятся на заводах ЖБИ, где обеспечиваются все необходимые для правильного изготовления изделий условия. Чтобы изготовить такие блоки самостоятельно, потребуется немало денег и времени.

Схема примерных размеров блоков ФБС.

Вместо экономии строитель-самоучка получит только внушительные расходы. Основным преимуществом заводских блоков является низкая цена. Автоматизация и массовость производства позволила сделать железобетонные изделия более доступными, сняв с них статус элитности. Купить фундаментные блоки достаточно легко, ведь профильных заводов достаточно много. Высокая конкуренция позволяет клиенту задавать свои условия и заставляет изготовителей идти на уступки при установлении стоимости изделий.

Однако покупатель должен ориентироваться не только на цену. Основным критерием выбора является граничная нагрузка, припадающая на основание будущего строения. Для каждого изделия прописаны нормы ГОСТ, поэтому производимая на заводах продукция должна проходить строгую проверку качества. Однако, имеются и другие параметры, расширяющие ассортимент блоков ФБС.

В бетон добавляются морозостойкие присадки. Это свойство необходимо для постройки фундаментов в областях с суровым климатом, поскольку улучшенные бетонные блоки выдерживают широкий диапазон температур. В состав бетона может входить гранитный щебень, делающий блоки устойчивыми к кислым средам.

Схема устройства фундамент из блоков ФБС.

Такой недостаток имеют многие регионы нашей страны. На выбор блоков влияет и тип будущего здания. Например, для строительства основания высотного дома выгоднее приобретать крупные блоки. Для небольших зданий же лучше выбрать более легкие образцы.

Блочный фундамент представляет собой железобетонную подушку и блочные стены. У такого основания есть недостаток – существенные траты на монтаж блоков, однако этот минус можно считать единственным. В общем же, строительные работы такого плана сможет сделать даже начинающий строитель. Стоит сказать, что такое основание уступает в надежности и жесткости монолитного, зато имеет более низкую цену и просто в возведении. Фундамент из ФБС является идеальным вариантом для песчаных грунтов. Но для рассыпчатых и мягких грунтов он не подойдет – просто просядет. Серьезные силы пучения способны прогнуть блочный фундамент, а жесткий ленточный – просто разорвать. Нерационально снижать пучение грунтов путем ужесточения нулевого уровня. Блочный фундамент обладает необходимой подвижностью и гибкостью благодаря наличию кладочных швов.

Вернуться к оглавлению

Выбор блоков ФБС

Устройство подушечных ФБС.

Для строительства фундамента могут использоваться два типа изделий: подушечные и стеновые. Стеновые в сечении образуют четырехугольник и имеют вырезы по бокам для наиболее плотной стыковкой друг с другом. Их используют для формирования подземной и наземной частей основания. Подушечные блоки имеют трапециевидную форму, что увеличивает площадь опоры. Их применяют для укладки первого уравновешивающего ряда фундамента из блоков, обеспечивающего предельную устойчивость здания.

Для возведения фундамента необходимы особые блоки, имеющие технологические отверстия для проведения коммуникаций.

Сделать отверстия самостоятельно будет достаточно сложно. Поэтому на заводах выпускаются три типа блоков ФБС: цельные железобетонные блоки с вырезами для облегчения укладки коммуникаций, цельные блоки без вырезов, пустотелые железобетонные изделия.

Устройство стеновых ФБС.

Следует подробнее остановиться на габаритах и весе этих изделий. Ведь именно от этих характеристик зависит надежность и долговечность будущего фундамента. Массивные блоки имеют вес 350-1400 кг, что потребует использования грузоподъемной техники для их установки. Это приведет к дополнительным тратам, что сведет на нет выгоду от быстрого строительства основания постройки.

Существует оптимальное решение для самостроя – возведение фундамента из блоков ФБС 20х20х40 см. Данные изделия предназначены для ручной укладки основания и цоколя легких малогабаритных зданий. Они могут изготавливаться не только из традиционного тяжелого бетона, но и из более легких аналогов, например, керамзитобетона. Такой облегченный фундамент без проблем справляется с нагрузкой деревянного сооружения. Основание из керамзитобетонных изделий способно решить сразу две проблемы: возведение крепкого фундамента и его утепление.

Схема возведения фундамента из блоков ФБС 20х20х40 см.

К тому же этот материал имеет более низкую цену, чем блоки из тяжелого бетона. Однако при покупке керамзитобетонных изделий необходимо соблюдать одно правило: блоки необходимо приобретать у проверенного производителя. Плотность керамзитобетонных кубиков должна составлять не менее 1500кг/куб.м. Проверить этот параметр на глаз невозможно, но при эксплуатации здания недостаток прочности приводит к серьезным проблемам. Поэтому не стоит приобретать блоки “с рук”.

Для того чтобы правильно подобрать размер блоков ФБС, нужно заранее сделать раскладку блоков в компьютерной программе. Так вы будете точно знать, как устанавливать блоки и соединять их между собой. Первый ряд часто делается шириной 40, а последующие два – по 30 см. Стройматериалы необходимо заказывать только тогда, когда будут известны требуемые размеры и количество элементов фундамента. На предприятии, продающем блоки ФБС, можно договориться и об их монтаже, для этого и кран, и машина должны быть свободны в одно время.

Вернуться к оглавлению

Подготовительные работы

Для начала необходимо провести элементарную геологическую разведку, на основании которой и будут рассчитываться стены фундамента отдельно для каждого участка. Опытные строители рекомендуют для начала начертить схему площадки перед укладкой: запланировать место расположения крана и предусмотреть возможные затруднения при работах. Кроме того, подготавливаются все материалы и инструменты:

На подготовительных работах производится разработка грунта при помощи экскаватора.

Затем, как обычно снимают верхний слой грунта. Для этого лучше нанять экскаватор. Часть грунта оставляется для обратной засыпки. По краям котлована выставляются оси стен будущего здания. Внутренний дренаж для фундамента из блоков не обязателен: он нужен только тогда, когда требуется серьезный ремонт или невозможно устранить протечки. В остальных же случаях просто тщательно гидроизолируют стены и пол в здании.

Если при строительстве не будет делаться бетонная лента-подушка, а блоки будут устанавливаться прямо на песок, нужно использовать кладочную сетку. Она предотвращает появление нежелательных отверстий между элементами фундамента в дальнейшем. Для этого придется приобрести арматуру, машину щебня и машину песка. В подготовленном котловане делается разметка для будущего основания. Место для фундамента выравнивается с помощью лопаты строго по уровням, засыпается песком, увлажняется и утрамбовывается. Затем все засыпается щебнем и заново трамбуется. Затем устанавливается опалубка и вяжется арматура.

Вернуться к оглавлению

Монтаж фундамента

Схема монтажа фундамента из ФБС.

Для строительства опалубки необходимо приобрести пол куба обрезной доски. Опалубку нужно выравнивать гидроуровнем и натянуть внутри нее шнур. Арматуру для строительства таких фундаментов лучше приобрести марки Ф12, ее нужно вязать между собой. Далее после заливки армированному поясу потребуется время для оседания – это перерыв в работе на две недели. Всего потребуется около 100 прутьев по 60 см и около 4 – по 100 см. Их можно укладывать как в 4 ряда – 2 сверху и 2 снизу, так и в три – треугольником. Проволока для каркаса используется марки Д4 – ее потребуется около 10 кг. Изготовление арматуры займет примерно 2 дня и только после этого можно приступать к монтажу опалубки. Стандартная ширина армопояса – 30 см, а толщина – 20 см.

Для заливки бетонной подушки потребуется миксер: именно с его помощью заливается бетоном подготовленная основа для ФБС блоков. Затем она закрывается пленкой или опилками и оставляется на неделю для высыхания. Периодически бетон нужно смачивать. Подушки могут быть и сборными, но чаще используются монолитные.

Если при строительстве вы будете использовать крупные блоки, придется заказать кран, а рабочие будут их только поправлять. При монтаже лучше использовать раствор М-100. Расход раствора составляет 10-20% от объема блоков, многое при этом зависит от качества стройматериалов, самой кладки и планируемых зазоров.

Наиболее надежным вариантом для гидроизоляции фундаментов является хорошая мастика. Промазывать нужно внутреннюю сторону одного ряда, и внешнюю сторону двух рядов. Для зданий, строящихся на особо влажных грунтах, применяется гидроизоляция Бикрост.

Источники: http://kamenschik.info/installation-building-base/56, http://moifundament.ru/montazh/kak-sdelat-iz-blokov-fbs.html, http://moidomkarkas.ru/fundament/fbs.html

1pofundamentu.ru
