на фиг.3а, 3b схематически показана конструкция одного варианта реализации способа изготовления сэндвич-панели из бетона согласно настоящему изобретению в вертикальном и горизонтальном разрезах соответственно.

Сэндвич-панель из бетона согласно изобретению, показанная на фиг.3a, 3b, содержит внутренний слой 1 бетона, поверх которого выполнен слой 2 изоляции из минеральной ваты ламельной структуры. Размер ламелей 2b обычно равен 200×1500 мм, и толщина их может быть, например, в пределах 160-450 мм или даже больше 450 мм. Ламельная структура обеспечивает возможность увеличения толщины слоя изоляции как однослойной структуры, в то время как при использовании материала в виде плит для увеличения толщины изоляции необходимы по меньшей мере два слоя. Кроме того, в изоляции из минеральной ваты ламельной структуры волокна расположены перпендикулярно поверхности внутреннего и наружного слоев бетона, в результате чего обеспечены более высокие прочностные характеристики, чем у конструкции из плит, вследствие чего слой изоляции может иметь прочность на сжатие примерно 50 кПа и сопротивление раскалыванию примерно 80 кПа. Наружный слой 3 бетона выполнен из бетона, армированного волокнами, причем волокна перемешаны в бетонной смеси до заливки наружного слоя бетона. Благодаря такому армированию волокнами слой бетона может быть относительно тонким, например в пределах 30-40 мм, вследствие чего вес наружного слоя бетона может быть, по существу, меньше веса наружного слоя, известного из уровня техники. Кроме того, в этом случае, ввиду отсутствия стальной арматуры, фактически отсутствует опасность коррозии. Такая конструкция обеспечивает возможность крепления внутреннего и наружного слоев бетона друг к другу только посредством сквозных связок 4b, которых может быть всего лишь 4 штуки, например, по одной в каждом углу. Использование таких сквозных связок обеспечивает большую экономию металла по сравнению со связками лестничного типа, известными из уровня техники, которые покрывают всю панель по высоте. Сквозные связки 4b могут быть, например, стержневыми элементами, или указанные связки могут походить на связки лестничного типа, известные из уровня техники, но иметь, по существу, уменьшенный вертикальный размер, например 10-50 см. Кроме того, в самом предпочтительном случае, такие сквозные связки необходимы только на линии между двумя наиболее удаленными ламелями 2b минеральной ваты, находящимися в каждом вертикальном крае. В длинных панелях может быть необходимо использование сквозных связок также и в средней части панели.

Сэндвич-панель из бетона согласно настоящему изобретению изготавливают предпочтительно таким способом, в котором на дне формы сначала отливают наружный слой бетона из смеси бетона и волокон, который оснащают сквозными связками 4b в нужных точках, пока наружный слой бетона еще находится в незатвердевшем состоянии. После этого поверх наружного слоя 3 бетона укладывают ламели 2b минеральной ваты таким образом, что сквозные связки 4b проходят между двумя смежными рядами ламелей, вследствие чего указанные ламели минеральной ваты сохраняют сквозные связки неподвижными во время последующей отливки внутреннего слоя 1 бетона, выполняемого поверх слоя 2 изоляции. После затвердения бетона панель готова к доставке на строительную площадку. Сквозные связки 4b, предпочтительно, расположены таким образом, что в каждом углу сэндвич-панели из бетона находится одна связка, вследствие чего сквозные связки расположены на расстоянии примерно 200 мм от боковых краев панели и, предпочтительно, на таком же расстоянии — примерно 200 мм от верхнего края панели и нижнего края, соответственно.

1. Сэндвич-панель из бетона, содержащая корпусообразующий внутренний слой (1) бетона, уложенный на него слой (2) изоляции из минеральной ваты и наружный слой (3) бетона, расположенный поверх слоя изоляции, в которой слой (2) изоляции минеральной ваты имеет ламельную структуру, при этом в ламелях (2b) волокна минеральной ваты, по существу, перпендикулярны поверхностям внутреннего и наружного слоев бетона, причем наружный слой (3) бетона выполнен из армированного волокнами бетона, отличающаяся тем, что внутренний слой (1) и наружный слой (3) бетона скреплены друг с другом сквозными связками (4b), проходящими через слой (2) изоляции, при этом толщина наружного слоя (3) бетона составляет приблизительно 30-40 мм; сопротивление раскалыванию минеральной ваты составляет приблизительно 60-100 кПа; и толщина слоя (2) изоляции составляет приблизительно 160-600 мм, причем этот слой является сплошным и единственным.

2. Сэндвич-панель из бетона по п.1, отличающаяся тем, что сопротивление раскалыванию минеральной ваты составляет приблизительно 75-85 кПа.

3. Сэндвич-панель из бетона по п.1 или 2, отличающаяся тем, что общее количество сквозных связок (4b) равно четырем, по одной в каждой угловой области сэндвич-панели из бетона.

4. Сэндвич-панель из бетона по п.3, отличающаяся тем, что толщина слоя (2) изоляции составляет приблизительно 300-450 мм.

5. Способ изготовления сэндвич-панели из бетона, содержащей корпусообразующий внутренний слой (1) бетона, слой (2) изоляции из минеральной ваты, уложенный на него, и наружный слой (3) бетона, уложенный поверх слоя изоляции, отличающийся тем, что сэндвич-панель из бетона изготавливают в форме, на дне которой сначала выполняют заливку наружного слоя (3) из бетонной смеси и перемешанных с ней пластиковых волокон, причем толщина наружного слоя (3) бетона составляет приблизительно 30-40 мм, после чего еще не затвердевшую смесь оснащают сквозными связками (4b) в нужных точках, и поверх наружного слоя бетона укладывают слой минеральной ваты с ламельной структурой, причем в ламелях (2b) волокна минеральной ваты ориентированы, по существу, перпендикулярно поверхности наружного слоя (3) бетона, причем ламели сформированы в однослойную структуру, толщина которой составляет приблизительно 160-600 мм, а сопротивление раскалыванию минеральной ваты составляет приблизительно 60-100 кПа, и, наконец, поверх слоя изоляции выполняют отливку внутреннего слоя (1) бетона.

6. Способ по п.5, отличающийся тем, что ламели (2b) из минеральной ваты располагают таким образом, что связки (4b) проходят по вертикали между смежными в данный момент ламелями (2b) минеральной ваты.

findpatent.ru

Сердечник сэндвич панели бетонные сэндвич панели

• Продукты
  • Строительная изоляция
    • Общестроительная теплоизоляция
      • PAROC eXtra
      • PAROC eXtra Light
      • PAROC eXtra plus
      • PAROC eXtra Smart
      • PAROC Smart Sauna
      • PAROC Sonus Plus
    • Теплоизоляция стен
      • PAROC InWall
      • PAROC WAB 10t
      • PAROC WAS 120
      • PAROC WAS 25
      • PAROC WAS 25t
      • PAROC WAS 35
      • PAROC WAS 35t
      • PAROC WAS 35tb
      • PAROC WAS 50
      • PAROC WAS 50t
    • Теплоизоляция штукатурных фасадов
      • PAROC Fatio
      • PAROC Linio 10
      • PAROC Linio 15
      • PAROC Linio 18
      • PAROC Linio 20
      • PAROC Linio 80
    • Теплоизоляция для сэндвич-панелей
      • PAROC COS 5

www.paroc.ru

Сердечник сэндвич-панели: бетонные сэндвич-панели реконструкция

• Продукты
  • Строительная изоляция
    • Общестроительная теплоизоляция
      • PAROC eXtra
      • PAROC eXtra Light
      • PAROC eXtra plus
      • PAROC eXtra Smart
      • PAROC Smart Sauna
      • PAROC Sonus Plus
    • Теплоизоляция стен
      • PAROC InWall
      • PAROC WAB 10t
      • PAROC WAS 120
      • PAROC WAS 25
      • PAROC WAS 25t
      • PAROC WAS 35
      • PAROC WAS 35t
      • PAROC WAS 35tb
      • PAROC WAS 50
      • PAROC WAS 50t
    • Теплоизоляция штукатурных фасадов
      • PAROC Fatio
      • PAROC Linio 10
      • PAROC Linio 15
      • PAROC Linio 18
      • PAROC Linio 20
      • PAROC Linio 80
    • Теплоизоляция для сэндвич-панелей
      • PAROC COS 5
      • PAROC CES 50C
      • PAROC CES 50CS100
      • PAROC COL 15

www.paroc.ru

Что лучше — дом из бетона или из сэндвич панелей?

Вы можете отличить дом или гараж из сэндвич панелей от, например, кирпичного? Я, хоть и занимаюсь строительством гаражей из сэндвич панелей, не могу утвердительно ответить на этот вопрос с полной уверенностью.

Конечно, если речь идёт о сэндвич панелях с ограждающей конструкцией из металла, то тут никаких проблем нет. Но существуют сэндвич панели с ограждающей конструкцией из… бетона. Из них строят многоэтажные дома, они довольно необычные:

• Такой дом может иметь стальной каркас.
• Сэндвич панели, из которых он строится, представляют собой готовые стены с оконными и дверными проёмами. Очень похоже на обычный панельный дом.
• А вот выглядеть такой дом может как кирпичный.

О конструкции необычных сэндвич панелей

Как по мне – замечательна идея: превратить довольно холодную бетонную панель в тёплую сэндвич панель. Причём производитель заявляет, что толщину слоя теплоизоляции и ограждающих конструкций можно изменять. Панели будут настолько тёплыми и крепкими, насколько это нужно заказчику. Внутренняя стена может быть несущей, а может – крепиться к стальному каркасу.

Конструкция сэндвич панелей из бетона

Сейчас многие дома утепляют листами пенополистирола. Это дешево и эффективно. Но тонкий слой штукатурки – не самая надежная защита для слоя утеплителя. А вот стена из бетона – совсем другое дело.

Пару слов о конструкции сэндвич панелей. Как и другие сэндвич панели они состоят из трёх слоёв:

• Тонкая наружная бетонная стена с декоративным покрытием;
• Слой утеплителя;
• Толстая внутренняя стена из бетона.

Строительство из бетонных сэндвич панелей

Внутренние стены скрепляются между собой следующим образом. В их торцах предусмотрены специальные петли из арматуры. Они совмещаются и в них вставляется стальной стержень. Зазор между панелями заполняется специальной затиркой. Внешние слои склеиваются с помощью специального эпоксидного клея с низкой теплопроводностью. Это исключает появление «мостиков холода».

Дом из сэндвич панелей, сэндвич панели — из бетона

Панели изготавливаются в заводских условиях с высокой точностью. Поэтому строительство объектов из сэндвич панелей идёт быстрыми темпами.  С точки зрения пожарной безопасности тоже всё очень неплохо. Бетонные стены надежно защищают слой утеплителя от случайных искр и других опасных воздействий.

stroyfrost.ru

Стык сэндвич-панелей с бетоном

Схема гидроизоляции стыка сэндвич-панелей с бетоном:

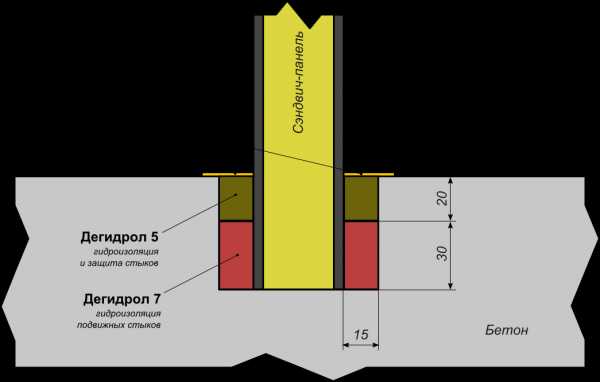

Схема гидроизоляции стыка сэндвич-панелей с бетонным полом с устройством паза под панель в полу при воздействии агрессивных сред (наиболее надежная схема):

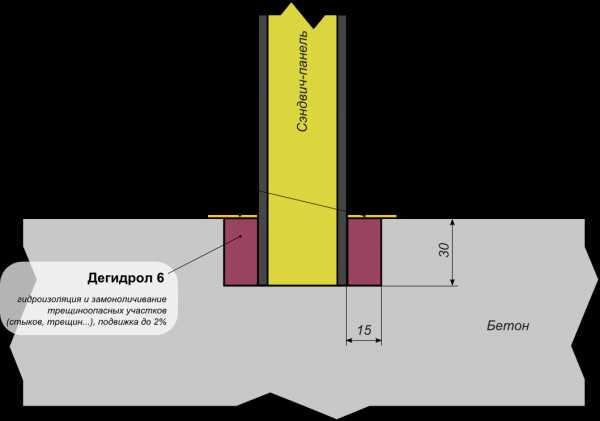

Схема гидроизоляции стыка сэндвич-панелей с бетонным полом с устройством под панель в полу паза уменьшенной глубины при воздействии агрессивных сред:

Схема гидроизоляции стыка сэндвич-панелей с бетонным полом с устройством паза под панель в полу на участках с длительным контактом с жидкими средами

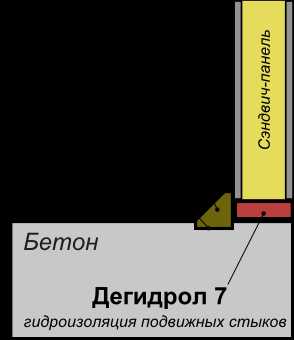

Схема гидроизоляции стыка сэндвич-панели с бетонной плитой и защита минеральной ваты сэндвич-панели от увлажнения со стороны бетонной плиты (например, фундамента) на участках с практически полным отсутствием подвижек по стыку:

Расход материалов

Примечание:

1. Вариант с предохранительным пазом:

• на бетонном постаменте под сэндвич-панель непосредственно вдоль линии контакта внешнего листа сэндвич-панели с бетоном «болгаркой» нарезать предохранительный паз сечением 20х20 мм;
• стык панели с бетоном плотно и герметично заполнить Дегидролом люкс марки 7 «Эластичная ремонтная и шовная гидроизоляция с проникающим эффектом» заподлицо с внешним листом сэндвич-панели;
• после этого угол, образованный стыком сэндвич-панели и бетоном постамента, а также предохранительный паз плотно и герметично заполнить Дегидролом люкс марки 5 «Ремонтная и проникающая гидроизоляция» с нахлёстом на внешний лист сэндвич-панели и бетонную поверхность по 50 мм;
• дополнительно рекомендуется перед каждым нанесением материала и после нанесения слоя каждого материала выполнить обработку Контацидом марки 5.

2. Вариант с установочным пазом под панель в полу (размеры паза ориентировочные):

• установить сэндвич-панели в паз на бетонном полу и зафиксировать их сверху и между собой;

2.1. При воздействии агрессивных сред:

• на дно паза со всех сторон панели герметично нанести Дегидрол люкс марки 7 «Эластичная ремонтная и шовная гидроизоляция с проникающим эффектом», оставив сверху свободным паз глубиной 20 мм;
• оставшийся после этого паз плотно и герметично заполнить Дегидролом люкс марки 5 «Ремонтная и проникающая гидроизоляция» заподлицо с примыкающей поверхностью;
• обработать поверхность Дегидрола и примыкающего бетона Контацидом марки 3.

2.2. При воздействии агрессивных сред с уменьшенной глубиной паза:

• паз плотно и герметично заполнить Дегидролом люкс марки 6 «Ремонтная и проникающая гидроизоляция для трещиноопасных участков» заподлицо с примыкающей поверхностью;
• обработать поверхность Дегидрола и примыкающего бетона Контацидом марки 3.

2.3. При длительном воздействии жидких сред:

• обработать паз (поверхность бетона и панели) Контацидом марки 5;
• на дно паза со всех сторон панели герметично нанести Дегидрол люкс марки 7 «Эластичная ремонтная и шовная гидроизоляция с проникающим эффектом», оставив сверху свободным паз глубиной 20 мм;
• обработать паз (поверхность бетона, панели и Дегидрола) Контацидом марки 5;
• оставшийся после этого паз плотно и герметично заполнить Дегидролом люкс марки 5 «Ремонтная и проникающая гидроизоляция» заподлицо с примыкающей поверхностью;
• обработать поверхность Дегидрола и примыкающих бетона и панели Контацидом марки 5.

3. Вариант без предохранительного и установочного паза:

3.1. Защита минеральной ваты сэндвич-панели от увлажнения со стороны бетонной плиты (например, фундамента) на участках с практически полным отсутствием подвижек по стыку:

• стык бетонной плиты и сэндвич-панели очистить от мусора и загрязнений, обеспечив зазор не менее 20 мм;
• обеспылить поверхность бетона в зазоре и по примыканиям к нему на расстоянии 25 мм с каждой стороны примыкания к сэндвич-панели;
• убрать с поверхности бетона в зазоре цементное «молочко» обработкой Контацидом марки 6 с расходом 0,2 л/м²;
• установить на фундаментной плите ограждающие опалубку высотой не менее 35 мм на расстоянии 25 мм с каждой стороны панели (то есть ровно по кромке очищаемой полосы бетона). Как опалубку можно использовать, к примеру, деревянный брус 35х35 мм;
• герметично заполнить Дегидролом за

degidrol.ru

Сердечник сэндвич-панели: бетонные сэндвич-панели | Стены

Многослойные панели типа «сэндвич» могут изготавливаться как с вентиляционными канавками, так и без них. Пористая изоляция на основе базальтовой ваты обеспечивает быстрое высыхание бетонных многослойных панелей, что означает возможность ускорить начало работ по декоративной отделке зданий.

A) Без вентиляции

Несущая конструкция: внутренний  бетонный слой Теплоизоляция PAROC COS 5 (PAROC COS 10) в зависимости от требований по нагрузке + каркасные элементы из нержавеющей стали, межцентровое расстояние 600 мм Внешний бетонный слой Поверхностная отделка

B) С вентиляционными канавками

Открытая структура теплоизоляционных плит на основе базальтовой ваты способствует быстрому высыханию всей наружной стены. Для обеспечения быстрого и полного высыхания рекомендуется использовать теплоизоляционные плиты с вертикальными вентиляционными канавками. Применение изоляции с канавками способствует высыханию и уменьшает прогиб внешнего слоя конструкции. Дальнейшее повышение эффективности сушки может быть достигнуто при комбинированном использовании теплоизоляционных плит как с вертикальными, так и с горизонтальными канавками.

Несущая конструкция: внутренний  бетонный слой Теплоизоляция: PAROC COS 5gt или PAROC COS 5ggt (или PAROC COS 10gt / PAROC COS 10ggt) + каркасные элементы из нержавеющей стали, межцентровое расстояние 600 мм Внешний бетонный слой Поверхностная отделка

Несущая конструкция: внутренний  бетонный слой Теплоизоляция: PAROC COS 5ggt (или PAROC COS 10ggt) + каркасные элементы из нержавеющей стали, межцентровое расстояние 600 мм Внешний бетонный слой Поверхностная отделка

s-izol.ru

Особенности крепления сэндвич-панелей

Основа быстромонтируемого здания (БМЗ) – прочный каркас из металла или железобетона. Поверх него монтируются ограждающие конструкции (ОК). Ограждения могут быть выполнены из полностью готовых к монтажу трехслойных сэндвич панелей, либо же из наборного сэндвича – полистовой сборки.

Быстромонтируемое здание требует, чтобы его основа была прочной, могла выдержать любые нагрузки. Для этого в первую очередь необходим надежный каркас. Потому чаще всего используют железобетон или металл, и уже затем возводят ограждающие конструкции (далее – ОК).

Используют ограждения нескольких видов. Одни можно сразу использовать в строительных работах. Это трехслойные сэндвич панели. Но имеются и ограждения, выполненные из наборного сэндвича, представляющие полистовую сборку.

Практика показывает, что полистовка хоть и дешевле, но во время строительного процесса, когда требуется выполнять каждую операцию быстро, она значительно снижает темп. Потому ее не совсем выгодно закупать. Гораздо лучше приобрести панели, которые уже полностью к работе подготовлены, а потому помогут быстрее выполнить многие строительные работы.

Крепления сэндвич панелей

Работать с сендвич панелями одно удовольствие из-за простоты сборки. Их производят так,  что они могут крепиться к любому каркасу. Это может быть такой материал, как дерево или металл, бетон или кирпич, или какой-либо еще.

Крепление производится благодаря специальным самонарезающимися винтам для сэндвич-панелей. Но при строительных работах необходимо учитывать, что они существуют разные, предназначенные для определенного материала.

Соблюдая все технические правила, чтобы строительные работы проводились качественно, обязательно нужно следить за тем, чтобы для креплений, проводимых к  металлической поверхности, использовались винты в соответствии с этой категорией.

Выбираются саморезы с учетом толщины панели, материала, из которого сделан каркас, поэтому они должны иметь определенные длину, размер и типовое соответствие. Чтобы не ошибиться при выборе крепежных элементах, не разобравшись в их специфических особенностях, следует обратиться к документации по проектированию.

Определить, какие именно понадобятся винты, можно вспомнив азы математики. Специалисты предлагают вычислить длину винта именно так, складывая ряд величин.

К общей  толщине панели прибавить длину части самореза с резьбой и прибавить дополнительные 5 мм. В сумме получится требуемая длина винта.

 В этом вычислении возникшие 5 мм означают ту величину, которая компенсирует присутствие необходимой детали – уплотнительной шайбы.

Крепежная система не может обойтись без уплотнительной шайбы. Она обязательна, так как служит надежной опорой, плотно соединяя компоненты, а также не дает эксплуатационным свойствам сэндвича со временем снижаться.

Если в креплении нарушается целостность покрытия, то качество ограждающей конструкции сильно пострадает.

Чтобы избежать возникновения и распространения коррозии, не допустить отрицательных изменений утеплителя, который применяют для крепления, для работы берут винт, поверхность которого оцинкованная или кадмированная, и он должен обязательно иметь уплотнительную шайбу. Все дело в том, что цинк препятствует окислению металла, а шайба из резины служит надежным герметиком в местах, где расположены швы.

В процессе монтажа очень важно соблюдать следующие требования:

• только под углом 90 градусов необходимо вкручивать саморез. Нельзя допускать перекосов;
• очень внимательно следить, чтобы не случилось перетягивания или недотягивания винта. В противном случае может случиться повреждение уплотнительной шайбы.

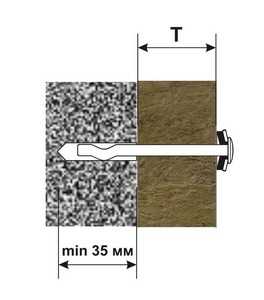

Если необходимо крепление сэндвич панели к бетону…

Когда необходимо крепление сэндвича к поверхности из бетона, работа выполняется по тому же принципу, что и во время работ с металлическими конструкциями. Точно также используют самонарезающиеся винты, но есть небольшие нюансы. У винтов резьба немного иная, и сверху бетонного основания монтируется «пояс» из металла.

Чтобы знать, сколько саморезов понадобится, следует рассчитать их необходимое количество. Это делается таким способом:

• для стеновых ОК вся площадь умножается на 1,5, где данные «1,5»  означают  коэффициент количества. То есть, чтобы произвести крепление квадратного метра, нужно использовать полтора винта;

кровельные ОК рассчитываются также, но в качестве коэффициента используют цифру «2».

Рекомендуем ознакомиться: саморезы для сэндвич-панелей 105 мм.
