Прогрев бетона электродами: технология и схема установки

Бетонирование – один из основных строительных процессов. Замерзание незатвердевшей бетонной смеси ведёт к значительной потере прочности готового строения, так как кристаллы льда вызывают расширение и разрушение структуры. Прогрев бетона электродами даёт возможность проводить строительные работы в зимнее время без ухудшения качества готовой конструкции.

Электродный метод не требует применения сложного оборудования. Принцип работы основан на свойствах электрического тока – при прохождении через влажную среду выделяется тепло, которое и способствует прогреванию бетонной смеси и её равномерному застыванию.

Режимы прогрева бетона электродами

Режим выбирают исходя из массивности и геометрии конструкции, марки бетонной смеси, погодных условий, эксплуатации возводимой конструкции. Электродный прогрев бетона проводят по одной из следующих схем:

• две стадии: прогрев бетонной смеси и последующая изотермическая выдержка;
• две стадии: нагрев и остывание с полной теплоизоляцией или сооружением греющей опалубки;
• три стадии: прогрев, изотермическая выдержка, остывание.

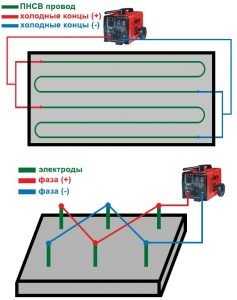

Схема прогрева бетона

При прогреве бетона электродами критично важно соблюдать температурные параметры. Процесс начинают с +5 градусов, затем увеличивают температуру со скоростью 8–15 градусов в час. Максимальные допуски зависят от марки бетона и составляют +55… +75 градусов. Для контроля проводятся периодические замеры температуры.

Температурный лист прогрева бетона

Время изотермической выдержки определяется на основании лабораторных исследований кубиковой прочности при сжатии. Зависит от типа цемента, температурного режима нагрева и требуемой прочности готового бетона.

Допустимая скорость остывания 5–10 градусов/час. Точный параметр зависит от объёма конструкции. Повторная теплоизоляция после распалубки требуется, если разница температур окружающего воздуха и бетонных поверхностей более 20 градусов.

Разновидности электролитов для прогрева бетона

В зависимости от вида и геометрии конструкции используются различные электроды для прогрева бетона. Для каждого из них разрабатывается своя схема подключения:

• Струнные.
• Стержневые.
• Пластинчатые.
• Полосовые.

Схема подключения электродов

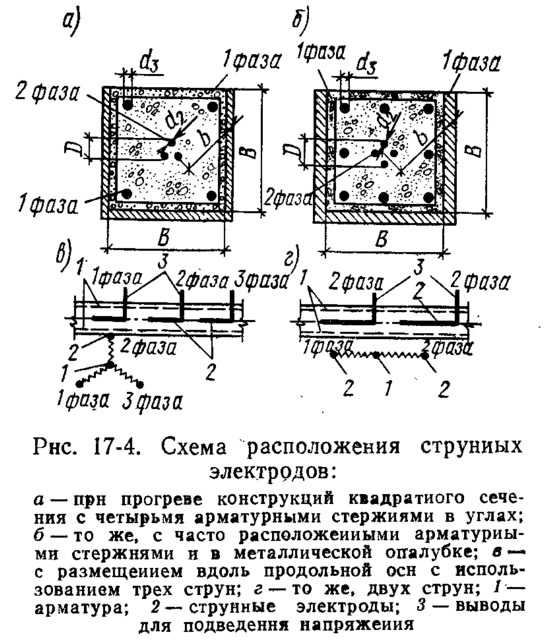

Струнные. Изготавливают из арматуры длиной 2–3 м диаметром 10–15 мм. Используют для колонн и других подобных вертикальных конструкций. Подключают к разным фазам. В качестве одного из электродов может использоваться армирующий элемент.

Стержневые. Представляют собой куски арматуры толщиной 6–12 мм. Располагаются в растворе рядами с расчётным шагом. Первый и последний электрод в ряду подключают к одной фазе, другие – ко 2-ей и 3-ей. Используются для участка любой сложной геометрии.

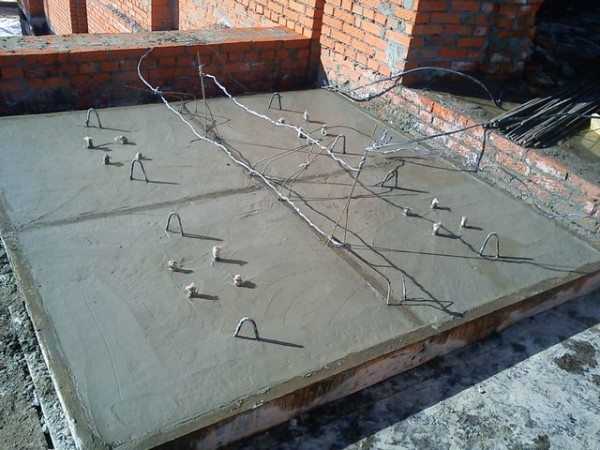

Стержневые электроды для бетона

Пластинчатые. Подвешиваются на противоположные края опалубки без заглубления в раствор и подключают к разным фазам. Электроды создают электрическое поле, которое и прогревает бетон.

Расстановка пластинчастых электродов

Полосовые. Выполняются в виде металлических полосок шириной 20–50 мм. Их располагают на поверхности раствора с одной стороны конструкции и подключают к разным фазам. Используют для плит перекрытий и других элементов в горизонтальной плоскости.

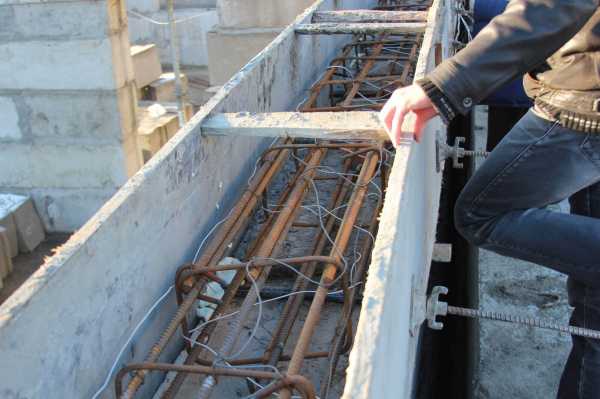

Способы установки электродов в конструкцию

Электродный прогрев бетона используется при возведении стен, колонн, диафрагм и других вертикальных элементов. Этот способ не подходит для изготовления плит.

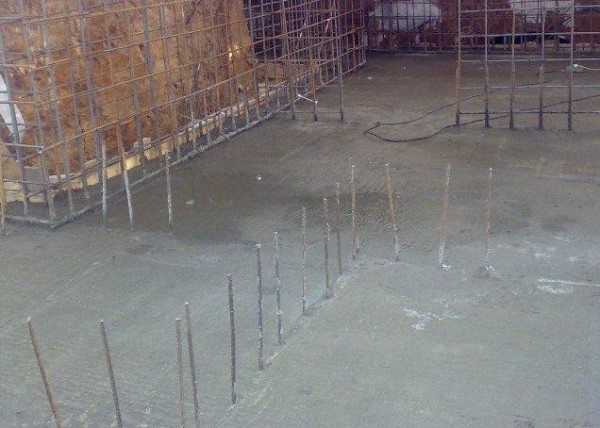

В залитый раствор вставляют электроды с рассчитанным шагом (60–100 см), в зависимости от геометрии конструкции и погодных условий. Локальные перегревы отрицательно влияют на качество бетона, поэтому размещение электродов должно быть равномерным. Проект расстановки составляется с учётом основных норм:

Схема установки электродов в железобетонную конструкцию

• минимальное расстояние между электродами 200–400 мм;
• расстояние от электродов до стержней каркаса 50–150 мм;
• расстояние от электрода до технологического шва конструкции – не менее 100 мм;
• расстояние от крайнего ряда до опалубки – не менее 30 мм.

Если выдержать эти требования невозможно из-за размера или конструктивных особенностей прогреваемых поверхностей, электроды на опасных участках необходимо изолировать эбонитовой трубкой.

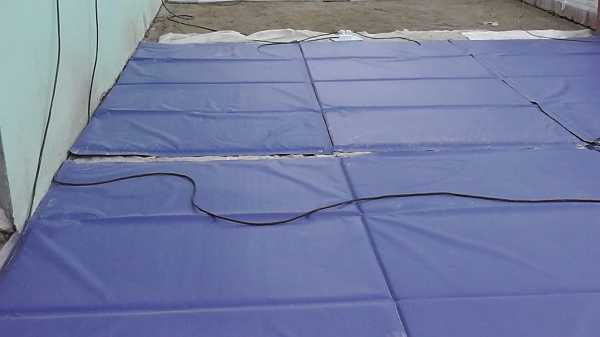

После заливки бетона нужно укрыть прогреваемый участок рубероидом, плёнкой или другим теплоизоляционным материалом – без дополнительного утепления проведение обогрева не имеет смысла.

Через понижающий трансформатор, подключенный согласно схеме, на электроды подаётся однофазный или трёхфазный переменный ток. Использовать постоянный ток нельзя, так как он запускает процесс электролиза. В электроцепь обязательно включают приборы контроля – по мере застывания требуется проводить корректировки параметров подаваемого тока.

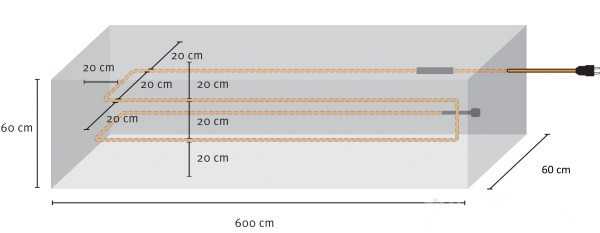

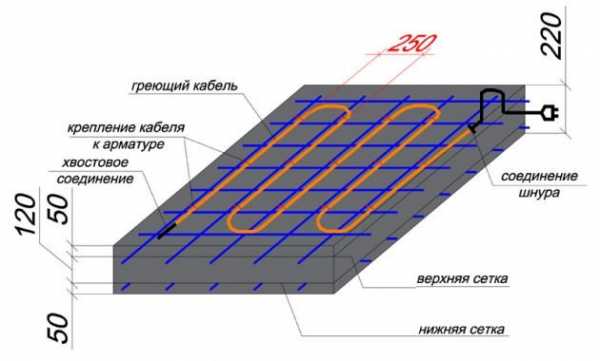

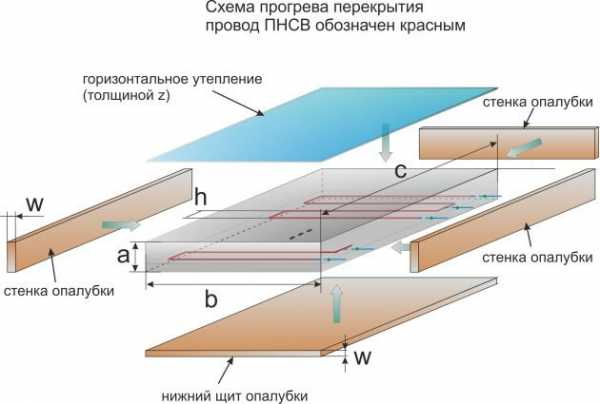

Схема обогрева бетона с помощью кабеля

Правила безопасности при электродном прогреве

Использование технологии прогрева бетона электродами на стройплощадке требует повышенного внимания к соблюдению правил безопасности:

Схема подключения электродов

• Прогрев заливки с армирующей конструкцией проводится при пониженном напряжении (60–127 В).
• Использование напряжения до 220 В возможно для прогрева локального участка, который не содержит никаких токопроводимых элементов (металлического каркаса, армирования) и не связан с соседними конструкциями.
• Прогрев напряжением до 380 В допустим в исключительных случаях для безарматурных участков.
• Электроды должны быть установлены в строго определенных проектом местах. Категорически нельзя допускать их соприкосновения с армирующими элементами – это приведёт к короткому замыканию и выходу из строя оборудования.

Электродный прогрев бетонной смеси необходимо выполнять в строгом соответствии с технологией. Нарушение временного или температурного режима, схемы расстановки электродов может привести к местным перегревам и недостаточному набору прочности, что впоследствии приведёт к появлению трещин в конструкции и возможному разрушению. При правильно выполненной работе раствор твердеет с равномерной усадкой, что обеспечивает однородную структуру полученного материала и прочность изделия при эксплуатации.

Видео по теме: Электропрогрев бетона

specnavigator.ru

Прогрев бетона электродами: схема подключения, технология, фото

Погода в нашей стране не всегда благоприятствует строительству, а в некоторых регионах условия и вовсе экстремальные. Однако это не повод, чтобы прерывать работу или совсем от нее отказываться. В частности, для бетонирования есть несколько методов, которые дают возможность завершить поставленную задачу даже в особых условиях, например, в мороз или при создании массивных конструкций.

На фото – как осуществляется электропрогрев бетона электродами

Температура при строительстве

Данный параметр имеет большое влияние на набор бетоном окончательной прочности. Также следует учесть, что свежий раствор может промерзать в том случае, когда в течение 3 дней его температура была на уровне +10° С. Поэтому необходим электродный прогрев бетона в зимнее время.Знайте, что при укладке бетона при 5° С, вам придется ждать в 2 раза дольше достижения им прочности, сравнить которую можно с температурой 20° С.

Когда же столбик термометра опустится ниже точки замерзания, гидратация может просто остановиться. Нельзя также забывать следующее — несвязанная вода в бетонном растворе при замерзании начнет увеличиваться в объеме.

Если процессы замерзания и оттаивания будут повторяться многократно, это станет причиной:

• разрыхления структуры;
• уменьшения влаги;
• выветривания бетона;
• цена работ увеличится.

Но, когда смесь набрала прочность превышающую 5 Н/мм², она становится устойчивой к однократному замерзанию. При этом срок распалубки необходимо увеличить на период, когда бетон был ниже 0° С.

Общая схема прогрева бетона в зимнее время электродами

В этом случае необходимо следить за тем, чтобы он быстро набирал прочность, чтобы промерзание не нарушило процесс.

К примеру:

• в течение месяца бетон следует защищать от осадков в виде снега и дождя;
• он не должен первую зиму соприкасаться с рассыпной солью, использующуюся против обледенения.

Температура свежего состава относительно DIN 1045 не должна быть ниже параметров, которые принимаются в зависимости от окружающей температуры и вида и количества цемента.

Совет: если осуществляются мероприятия по подогреву свежего бетонного раствора, за исключением подвода пара, его температура не должна превысить отметку +30° С и быть ниже +5° С.

В первом случае это приведет к быстрому твердению и снижению пластичности материала, что затруднит с ним работу.

Также это станет причиной:

Чтобы этого не происходило, в каждом конкретном случае разрабатывается, например, технологическая карта прогрева бетона электродами.

Как защитить

Для этого следует провести следующие действия:

• подогревайте воду для затворения и заполнитель, никогда не применяйте замороженный последний компонент;
• используйте цементы повышенного класса прочности. Они быстрее твердеют и выделяют при этом процессе больше тепла, чем цементы низших классов прочности;

Совет: если вам необходимо будет провести после затвердения состава работы по проведению коммуникаций, вам поможет алмазное бурение отверстий в бетоне необходимыми по диаметру профессиональными коронками.

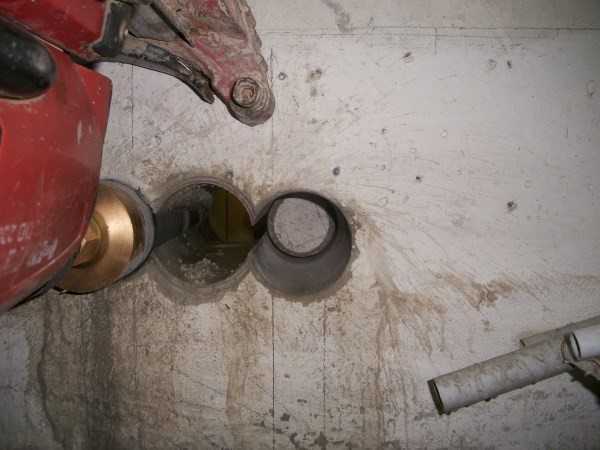

Использование для бурения отверстий оборудования с алмазными коронками

• увеличивайте содержание цемента, чтобы ускорить набор прочности;
• понизьте соотношение между цементом и водой, это позволит раствору быстрее затвердеть и набрать прочность, одновременно выделяя высокий уровень тепла;
• добавляйте своими руками в особых случаях и после проведения испытаний на соответствие ускоритель твердения. Не используйте хлорсодержащие ускорители твердения в предварительно напряженном бетоне.

Что необходимо делать при транспортировке раствора и его укладке:

• защищайте транспортные средства от теплопотерь. Не используйте открытые лотки и транспортерные ленты;
• укладывайте по возможности предварительно подогретый бетон в подогретую опалубку и сразу же уплотняйте;
• держите арматуру и плоскости опалубки свободными от снега, для прогрева можете использовать нагретый воздух или пламенные горелки. Никогда не используйте струю горячей воды;
• не укладывайте бетон на замерзшие конструкции и на замерзшую землю;
• поддерживайте температуру бетона по возможности в течение первых 3 дней не ниже +10° С, а также отапливайте примыкающие помещения.

Чем прогреть бетон

В зимний период очень часто для прогрева бетона применяют электроды. Это дает возможность исключить превращения воды в лед, чтобы она нормально вступала химическую реакцию с цементом. Рассмотрим подробнее, как происходит данный процесс.

Для чего это нужно

Выше в статье мы рассмотрели общие сведения о влиянии температуры на качество бетонного раствора. Пришло время объяснить это на примере.

Так как бетонировать приходится не только в теплое время года, но и в морозы, необходимо не забывать о физическом превращении воды в лед. Следует понимать, что допускать этого ни в коем случае нельзя, так как она нужна для химической реакции с основным компонентом раствора – цементом.

Совет: если вам необходимо демонтировать ЖБИ или сделать в них технологические канавки, вам поможет резка железобетона алмазными кругами.

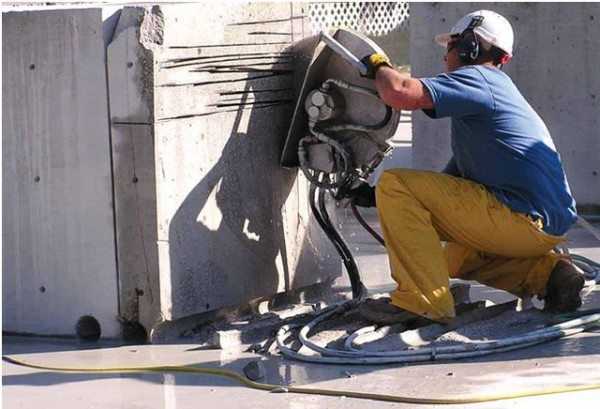

Применение алмазных кругов для резки ж/б

При замерзании гидратация прекратится, и процессы твердения бетона остановятся, что вызовет нарушение структуры материала. Даже после оттаивания льда и возобновления гидратации, ее восстановить не удастся.

Прогрев бетонной смеси с помощью электродов

Тоже самое можно сказать и о железобетоне, когда на арматуре образуется «ледяная корка», забирающая воду из зоны не так охлажденных участков. Эти процессы негативно влияют на структуру материала.

Вот почему инструкция требует обязательно прогревать бетон, чтобы его затвердевание прошло максимально успешно.

В настоящее время есть несколько методов добиться необходимых результатов, в частности используют нагрев:

• электродами;
• сварочным аппаратом;
• инфракрасными волнами.

Обогрев электродами — виды

Один из самых популярных в строительной индустрии способов. Основа метода – прохождение электрического тока через толщу бетона.

Рассмотрим, какие электроды для прогрева бетона применяются в данном случае:

1. Пластинчатые, напоминающие пластины, устанавливают с внутренней стороны опалубки, чтобы был лучший контакт со смесью. Бетон начинает разогреваться до нужной температуры благодаря появлению электрического поля. В теплом состоянии бетонная смесь может быть некоторое время.

   Сквозная схема прогрева бетона электродами в виде пластин

2. Полосовые (в виде пластин) имеют общую ширину 400-450 мм. Такие электроды могут монтироваться с двух сторон. После подключение тока, электрическое поле создается в прилегающем к пластинам слое бетона.
3. Струнные применяются обычно для прогрева смеси в цилиндрических конструкциях, в частности, колоннах. Технология прогрева бетона электродами в этом случае следующая — струнный электрод помещают в центр конструкции, а сама опалубка обвивается специальным токопроводящим листом.

   Сквозная схема прогрева бетона электродами в виде пластинок

4. Стержневой вариант напоминает стержневую арматуру Ø 7-11 мм. Помещают ее вовнутрь бетона с соответствующим расчетным шагом. При этом крайние электроды монтируют на расстоянии 40 мм от опалубки. Очень часто таким способом осуществляется электропрогрев бетона в сложных конструкциях.

Совет: выбор электродов проводите исходя из условий работ.

Прогревание бетона электричеством

Работа со сварочным аппаратом

Применение для прогрева бетона сварочного аппарата является вполне реальной задумкой. Но, для хорошего разогрева смеси необходимо в процессе работ использовать вспомогательные электроды. Не стоит беспокоиться за надежность оборудования, современные агрегаты надежны и не представляют опасности для человека при соблюдении правил ТБ.

Конструкция многих аппаратов простая и не представляет трудностей в использовании. Благодаря таким станциям удается прогреть 30-100 м³ смеси, а работу можно вести почти при -45° С.

Сварочный аппарат сконструирован в виде автономной установки, состоящей из сварочного агрегата и двигателя.

Кроме основных функций, он может быть оборудован и вспомогательными, в частности, иметь:

• блок подогрева мерзлого грунта;
• блок сушилки электродов;
• блок снижения напряжения;
• генератор тока.

С его помощью удается регулировать прогрев, так как он имеет несколько ступеней напряжения. Можно смело утверждать, что данный агрегат обладает всем необходимым для нормальной работы.

Технология прогрева сварочным аппаратом

Правильный процесс нагрева выглядит следующим образом:

1. По бетонной площадке равномерно раскладывают электроды (отрезки арматуры).
2. Соединяют их в 2 параллельные цепи.
3. Устанавливают между ними лампу накаливания, чтобы следить за напряжением.
4. К цепям подсоединяют провода прямой и обратной связи.

Совет: чтобы влага не испарялась быстро с поверхности бетона, накройте его слоем опилок, а для контроля за перегревом материала используйте обычный градусник.

Проводите работы только согласно технической документации на конкретный объект.

Вывод

Из статьи стало понятным, что работать с бетоном можно не только летом, но и в холодное врем года. Для этого существует множество способов, которые помогают избежать превращения воды в лед и сохраняют структуру материала. Один из самых востребованных на сегодня методов – прогревание бетона электродами. Видео в этой статье поможет найти вам дополнительную информацию по этой тематике.

А схема подключения прогрева бетона электродами приведена в другой статье на нашем сайте.

masterabetona.ru

Технология прогрева бетона электродами

Иногда приходиться продолжать строительство в экстремальных погодных условиях. Температура оказывает значительное влияние на прочность бетона. При работе необходимо учитывать, что раствор в свежем виде может промерзнуть за три дня, если он имел температуру от +10 градусов. Для того чтобы прогреть бетон, используют электродный метод.
Если бетон укладывается при температуре +5 градусов, то прочность набирается дольше, чем при высоких показателях. При низкой температуре, находящаяся в бетоне вода, может замерзнуть и расшириться. Если такие процессы будут постоянно повторяться, это приведет к рыхлости конструкции, снижению влаги, и выветриванию бетона. Когда раствор набирает достаточную прочность, он может быть устойчив к изменению температуры.

Как защитить бетон от температурного изменения?

Чтобы изменение температуры не оказывало губительное действие на бетон, необходимо следить, как он набирает прочность.

1. Первый месяц конструкцию защищают от осадков путем накрывания.
2. Нельзя на бетон насыпать соль, которую применяют от гололеда.
3. Если планируется подогрев бетона, то нельзя превышать температуру +30 градусов, так как материал будет быстро застывать, и потеряет пластичность, может произойти значительная усадка.

В каких случаях используются электроды?

Прогрев бетона электродами применяется для конструкций в вертикальном виде. В некоторых случаях пользуются естественным утеплителем, а если от него нет желаемого результата, то применяют электроды.
Для работы понадобиться всего три человека, то есть не нужно специально нанимать рабочих, сэкономив средства. Благодаря такому методу прогрева, смесь схватывается равномерно, при этом не происходит нарушение целостного состояния конструкции. Конструкция возводится быстро даже при морозе, для сооружения колоны можно использовать всего один электрод.
В морозную погоду для прогрева бетона применяют электроды, при этом вода не замерзает, и происходит реакция с цементным составом.

Технология прогрева бетона электродами

Такой метод не является подходящим для сооружения плиты из бетона, его используют только для стен, диафрагм и колонн. После завершения основных работ, в стены помещаются стержни из металла, на которые поступает напряжение через трансформатор. Расстояние между электродами должно быть до 100 сантиметров, это зависит от погодных условий, и сложности постройки.
Через понижающий трансформатор на арматуру подают три фазы, при этом расстояние вокруг электродов прогревается, и бетон не замерзает. При прогреве раствора зимой, ток проходит через воду, которая содержится в растворе. Если каркас выполнен из арматуры, то напряжение не должно превышать 127 Вольт, также можно подать 220 или 380, но не больше этих показателей.

Виды электродов для подогрева бетона

Чтобы бетон качественно набрал прочность, его прогревают электродами, для этого используют разные виды материала.

1. Электроды в виде пластин располагают на внутренней части опалубки, тогда контакт с раствором становиться лучше, и он хорошо подогревается. Раствор может сохраняться в теплом виде недолго.
2. Ширина электродов полосового вида составляет от 400 миллиметров, их располагают с обеих сторон. После того как подключается ток, начинается прогрев бетона вокруг электродов.
3. Электроды струнного вида используют для подогрева раствора в конструкциях цилиндрического типа, а также в колоннах. Электрод располагают по центру возводимой конструкции, а опалубку обматывают специальным листом, который проводит ток.
4. При стержневом виде, используется специальная арматура до 11 миллиметров, которую располагают внутри раствора на определенном расстоянии. Электроды, расположенные в крайних частях, должны располагаться на 40 миллиметрах от самой опалубки. Таким образом, прогревают бетон в конструкциях со сложными элементами.

Электроды выбирают с учетом условий выполняемых работ

Виды подогрева бетона электродами

Виды подогрева могут быть различными:

• Сквозной тип используют для сооружений со значительной толщиной или сложной формой, при этом электроды помещают внутрь раствора, выполняя расстояние от опалубки 3 сантиметра.
• При поверхностном типе, под низ полос располагают подкладку в виде рубероида, электроды легко убираются, и используются несколько раз.

Если конструкция не содержит арматуру, то можно использовать напряжение до 380 Вольт. А при наличии арматуры, напряжение должно быть меньшим, не более 127 Вольт.

Как правильно подключать электроды?

Подключение электродов зависит от выбора материала. Для пластинчатого вида одну фазу подают на начальный электрод, а вторую на тот, который располагается с обратной стороны. То есть электроды располагаются параллельно, и на них подается фаза.
Если используется арматура стержневого вида, то начальный и конечный электрод подсоединяются к одной фазе, а остальные будут функционировать от второй и третьей фазы. Также устанавливают трансформатор, но можно обойтись без этого процесса, это делают для того, чтобы бетон не пересыхал, а температура не была высокой.

Основные правила для подогрева бетона электродами

Для того чтобы прогрев раствора был осуществлен эффективно, подключение производят к разным полюсам электрической сети. Если применяется одна фаза, то не желаемого результата достичь не удастся, а также замыкание возникает только сквозь влажный раствор.
Для каждого строения выполняется планировка, при которой учитывают расстояние между электродами, размещение трансформатора, и необходимое напряжение.
Прежде чем прогревать бетон, его нужно некоторое время оставить без этого процесса. Для хорошей прочности в раствор кладут специальные составляющие добавки. Например, если добавить хлористый кальций, то потеря прочности уменьшиться, а затвердевание ускориться до 30%.
Даже при установке трансформатора, будет происходить высушивание, поэтому поверхность смачивают или периодически выключают приборы подогрева.

Недостатки метода подогревания бетона электродами

При применении арматуры, происходит значительные затраты электрической энергии, каждому электроду необходимо до 50 Ампер. Поэтому к электродам нужно приобрести специальное оборудование, которое также имеет немалую стоимость.
Такой метод обогрева не является дешевым, все составляющие элементы используются один раз, и остаются внутри конструкции, при этом увеличивается прочность возводимой постройки.

Описание процесса

Чтобы избежать замерзания воды, которая входит в состав раствора, необходимо создать определенную температуру, тогда цемент будет вступать в реакцию с жидкостью, и конструкция наберет прочности. Бетон застывает до пяти недель, а подогрев осуществляется на протяжении всего времени, до полной готовности.
Бетон нуждается в подогреве в зимний период, во время морозов, благодаря этому процессу, можно проводить работы по строительству. При использовании электродов, бетон подогревается от электрического поля, оно возникает между нагревательными элементами во время подключения напряжения.
Благодаря этому процессу, происходит равномерное высыхание раствора, вода не замерзает, и вступает в реакцию со смесью.

Что учитывают при выполнении подогрева бетона электродами?

1. Когда раствор начинает затвердевать, его электрическая масса может измениться, так как влага будет испаряться, поэтому необходимо регулировать силу тока, который подается к электродам. Это можно сделать с помощью реостата или других приспособлений.
2. Выполняемую конструкцию необходимо накрывать такими материалами, которые снижают потерю тепла, для этого используют опилки, пленку или рубероид. Если этого не сделать, то выполняемый процесс не даст желаемого результата.
3. При использовании стержневого вида, электроды должны располагаться на одинаковом расстоянии, чтобы фазы не перекашивались, и электрическая нагрузка была равномерной.
4. Чтобы снизить затраты электрической энергии, в раствор кладут добавки, которые способствуют быстрому застыванию.
5. Прогрев электродами не выполняется при возведении мелких сооружений, для этого используют другие технологии.
6. Ток не должен подаваться из постоянного источника, чтобы не произошел электролиз жидкости.
7. Если заливается небольшое количество раствора, то напряжение можно подавать с использованием сварочного трансформатора.
8. Расположение электродов будет зависеть от погодных условий, размеров установленной опалубки, а также качества раствора.

Условия заливки бетона в зимний период

• Транспорт, в котором перевозится раствор, должен быть утеплен, чтобы не происходила потеря тепла. То есть он должен быть закрытым.
• Укладываемый бетон и опалубка должны быть подогретыми, раствор укладывают и сразу утрамбовывают.
• На прокладываемую арматуру и опалубку не должен попадать снег. Для того чтобы прогреть опалубку и раствор нельзя использовать горячую воду.
• Нельзя производить заливку на замерзшую почву или конструкцию.
• Первые дни температура раствора должна быть не менее +10 градусов, все помещения, которые прилегают к постройке, должны быть отапливаемые.

При низкой температуре затвердевание раствора прекращается, в результате нарушается основная структура конструкции, которая впоследствии не поддается восстановлению. После того как завершиться бетонирование, конструкцию накрывают утеплителем, в противном случае нет смысла в прогреве раствора. Обычно с помощью электродов прогревают слои внешнего вида, чтобы не происходила потеря тепла. Перед тем как приступить к основной работе, необходимо произвести точные расчеты, и приобрести нужные материалы.
Благодаря такому способу, можно подогревать конструкции различной толщины и конфигурации, но для сооружения плит этот метод не эффективен. Вид электродов выбирают в зависимости от погодных условий, и качества используемого материала.
Полосовыми электродами можно прогревать плиты перекрытия, и другие элементы, расположенные в горизонтальном виде, а также бетон, которые прикасается к мерзлой земле.
Стержневые электроды используют для подогрева колонн, балок и других сложных конструкций. Струнные электроды применяют для прогревания колонн, если в конструкции содержатся металлические составляющие, то затраты электрической энергии будут больше.
При прогреве бетона электродным способом, конструкцию необходимо укрывать, иначе будет происходить значительная потеря тепла, и большой расход электрической энергии, желаемого результата не удастся добиться. Правильное подключение и подача напряжения также зависят от вида используемых электродов.
При правильно выполненной работе, раствор быстро затвердевает, дает минимальную усадку, не разрушается из-за замерзшей воды, которая входит в состав смеси. Если выполнить работу самостоятельно сложно, то необходимо прибегнуть к помощи специалистов.

Инстаграм

superarch.ru

Прогрев бетона электродами – подробное описание технологии и советы

Чтобы исключить кристаллизацию воды, входящей в состав бетонного раствора, необходимо поддерживать определенную температуру залитой массы. Дело в том, что вяжущее (цемент) вступает в реакцию именно с жидкостью, а не со льдом. А так как окончательное отвердевание бетона происходит в течение длительного времени (до 4 – 5 недель, в зависимости от особенностей производства работ и состава смеси), то его термообработка осуществляется постоянно, до полной готовности сооружаемой конструкции.

Понятно, что прогрев необходим только в холодное время года. Это позволяет вести работы в любой сезон, независимо от температуры окружающего воздуха. Существует много методик, но, пожалуй, самой распространенной является прогрев бетонной смеси электродами. Такие проводники эл/тока отличаются формой, размерами и спецификой размещения.

Но технология и принцип их действия остается неизменным – бетон разогревается эл/полем, которое образуется между электродами при подаче на них напряжения. Раствор становится элементом токопроводящей цепи (со своим внутренним сопротивлением), в котором энергия электрическая трансформируется в тепловую. Регулируя номинал напряжения, можно добиться требуемой температуры прогрева. В зависимости от особенностей «обрабатываемой» конструкции, подбирается оптимальный вариант данных элементов.

 Разновидности электродов

Стержневые

В качестве таковых чаще всего используется арматурный пруток хотя можно устанавливать и узкие полосы металла (композитная арматура, понятное дело, не подойдет, а вот для армирования — то что надо). Его длина должна быть несколько большей толщины заливки (для включения в цепь), а сечение выбирается исходя из ее конструктивных особенностей и плана размещения электродов (как правило, для частного домостроения не более 10 мм). Чтобы арматура легче входила в раствор, один ее конец заостряется.

Стержневые электроды позволяют прогреть «заливку» с конфигурацией любой сложности и формы, поэтому используются чаще всего, особенно при индивидуальном строительстве. Их располагают перпендикулярно продольной оси конструкции. Причем так, чтобы они не соприкасались с прутьями армирующего каркаса.

Струнные

По сути, это разновидность тех же стержневых, но расположение – вдоль оси опалубки. Применяются при прогреве конструкций с малым сечением и большой длиной (балки, колонны и ряд других). Для упрощения присоединения проводов торчащие из опалубки края изгибаются верх (буквой «Г»).

 В ряде случаев можно в качестве электродов использовать продольные прутья смонтированного в опалубке металлического каркаса. Но при таком способе прогрева резко увеличивается энергопотребление, поэтому и используется он реже. При этом соблюдаются особые меры предосторожности.

Полосовые

Представляют собой куски железных полос (20 – 50 мм, толщиной 3), которые укладываются поверх залитого раствора. Такой прогрев применяется для заливки малой толщины (массивная стяжка, плита и тому подобное), при этом все элементы размещаются на одной стороне конструкции.

Пластинчатые

Располагаются с противоположных сторон заливки, с внутренней стороны опалубки. Их габариты выбираются в соответствии с ее параметрами. Естественно, что устанавливаются они парами, количество которых и расстановка определяются индивидуально для каждой конструкции.

Виды прогрева

Сквозной (внутренний, погружной)

Применяется для конструкций, имеющих большую толщину или сложную форму. Из названия понятно, что электроды размещаются внутри залитой массы раствора. Общее правило – электроды устанавливаются на расстоянии не менее 3 см от элемента опалубки.

Периферийный (поверхностный, нашивной)

Под полосы устанавливается подкладка. На практике для этого чаще всего берутся куски рубероида, что позволяет такие электроды легко снимать и использовать многократно.

Общее правило

Если в опалубку установлен металлический каркас, то использовать напряжение более 127 В ЗАПРЕЩЕНО. Для конструкций неармированных оно может быть не более 380 В.

Что учесть при прогреве бетона

• По мере отвердевания залитой массы изменяется ее эл/сопротивление, так как происходит испарение влаги. Следовательно, необходимо систематически корректировать силу подаваемого тока, поэтому в схему обязательно должен быть включен элемент регулировки (например, реостат, трансформатор с несколькими выходами).
• Поверхность конструкции, подлежащей прогреву, должна быть укрыта материалами, снижающими теплопотери. Это могут быть опилки, маты, пленка п/э, рубероид и тому подобное. В противном случае сам процесс прогрева теряет смысл.
• При стержневом методе нужно соблюдать одинаковые расстояния между электродами как в одном ряду, так и в соседних. Это обеспечит равномерность загрузки «линий» и исключит перекос фаз.
• Снижения энергозатрат можно добиться введением в состав раствора специальных добавок-пластификаторов, ускоряющих процесс отвердевания бетона.
• Специалисты не рекомендуют применять электродный прогрев для мелких конструкций. Для этого существуют другие методики.
• В качестве «питания» нельзя использовать источник постоянного тока, так как в этом случае не избежать электролиза жидкости.
• При небольших объемах заливки в качестве источника напряжения можно использовать сварочные трансформаторы.
• Единой рекомендации по размещению электродов на (в) заливке раствора нет. Схема определяется индивидуально и зависит от внешних условий, параметров опалубки, марки цемента и ряда других факторов.
• Через определенные временные промежутки (зависят от специфики работ) делается замер температуры. Для этого проделываются специальные «шурфы».
• ЗАПРЕЩАЕТСЯ. При использовании прутьев арматурного каркаса в качестве электродов работать с напряжением свыше 60 В. В исключительных случаях (более этого номинала) – только при соблюдении дополнительных мер и локально (на отдельных сегментах конструкции).

Для получения из раствора качественного искусственного камня рекомендуется комплексный обогрев массы, сочетающий несколько методик, в том числе, и «пассивную» («термос»).

masterim.guru

схема подключения, технология прогревочных работ

Чтобы бетон во время твердения правильно набрал прочность, в зимнее время его обогревают различными способами. Технология прогрева бетона электродами является одним из них. Процесс этот можно проводить как самостоятельно, так и в комплексе с другими методами обогрева. Особенно актуально электродный метод применять при заливке раствором монолитных вертикальных конструкций.

Необходимость прогрева в зимний период

Работы, связанные с заливкой бетонного раствора, строители проводят в любое время года. Одним из компонентов, необходимых для набора прочности бетоном, является вода. Если в теплое время твердение материала проходит естественным способом, так как гидратация цемента протекает успешно, то зимой это невозможно. При низких температурах в бетоне происходят следующие процессы:

1. Вода замерзает и перестает взаимодействовать с цементом. В итоге процесс твердения бетона практически останавливается.
2. Лед, постепенно увеличиваясь в объеме, снижает плотность застывающего раствора, и при оттаивании бетон начнет просто крошиться.
3. В связи с образованием наледи, в месте соединения арматуры с раствором происходит снижение прочности.

Поэтому стоит задача остановить эти процессы, чтобы получить качественный бетон, способный выдержать любые нагрузки. Обычно для этих целей применяют комплексные меры, чтобы достичь наилучшего результата. При минусовых температурах в бетон добавляют вещества, способные предотвращать замерзание воды, но при сильных морозах без обогрева раствор все равно замерзнет. Поэтому дополнительно используют обогрев с помощью электродов, между которыми в жидком бетоне появляется электрическое поле и он начинает нагреваться.

Виды электродов

В зависимости от расположения прогревочных электродов различают поверхностное и погружное их использование. В первом случае на поверхность раствора накладываются пластины, к которым присоединяют провода.

После окончания процесса такие электроды можно использовать повторно на других объектах. При втором способе электроды погружают в раствор, в дальнейшем они в нем остаются.

Всего различают 4 вида электродов:

• пластинчатые;
• полосовые;
• струнные;
• стержневые.

Технология электропрогрева бетона электродами, сделанными в виде пластин, заключается в том, что они размещаются между внутренней стороной опалубки и бетонным раствором. К каждой пластине подключают провода, подходящие к разным фазам трансформатора.

В результате между пластинами образуется электрическое поле и раствор начинает прогреваться. Применяется такой способ в основном при небольших объемах заливки. Полосовые электроды представляют собой металлические пластинки шириной не более 50 мм. Располагают их на поверхности раствора и подключают через одну к одной фазе, а оставшиеся — к другой.

Их используют для обогрева плоских и невысоких изделий. Струнные проводники используют при заливке высоких цилиндрических конструкций, например, колонн. В центр конструкции помещается электрод, а сама опалубка охватывается токопроводящим листом. Лист и центральную струну подключают к разным фазам.

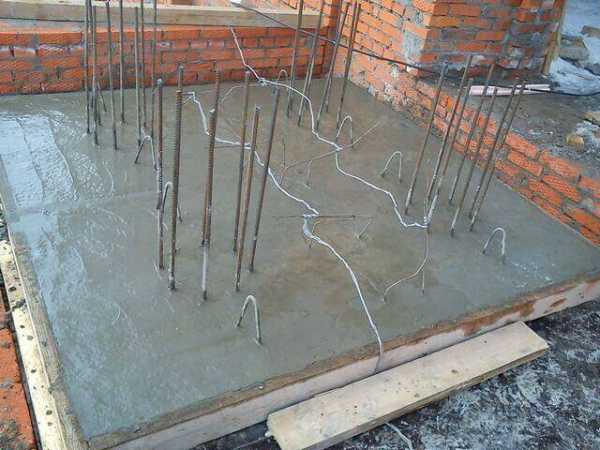

В качестве стержневых проводников используют нарезанные арматурные прутья диаметром от 7 до 11 мм, которые заглубляют в раствор согласно рассчитанному расстоянию. Таким образом осуществляют прогрев сложных конструкций.

Технология прогрева

Все работы строители проводят, опираясь на технологическую карту прогрева электродами монолитных конструкций. Сам процесс происходит при низком напряжении и высокой силе тока. Обеспечивает эти показатели использование масляного прогревочного трансформатора, работающего от сети 380 В. Очень часто для этого применяют передвижные электрические станции, которые можно доставить до самого отдаленного объекта.

Схему подключения электродов при прогреве бетона осуществляют проводами, способными выдерживать мощность 80 Вт на 1 м его длины. Ими подключают три звена электродов к каждой фазе трансформатора так, чтобы они не касались деталей опалубки и арматуры каркаса. Контакт между проводами и электродами должен быть надежным, желательно использовать для этого резьбовое соединение.

Как только закончится заливка раствора, начинают процесс прогрева. Регулируется он с помощью трансформатора. Когда раствор жидкий, то для прогрева достаточно будет тока равного 250 А. Этот показатель достигается установлением на выходе трансформатора 100 В. По мере застывания бетонного раствора, силу тока необходимо увеличивать, для этого в трансформаторе имеются 4 ступени.

Диапазон регулировки силы тока составляет от 250 до 450 А. При отсутствии трансформатора, для этого процесса можно использовать сварочный аппарат. Во время прогрева обязательно каждый час проводят замеры температуры бетона и выходной силы тока и затем записывают показания в соответствующий журнал прогрева.

tvoidvor.com

Ошибки при прогреве бетона электродами и греющим кабелем

Каждому строительному материалу присущи свои положительные и отрицательные стороны. Что касается бетона, то его недостаток заключается в трудности его использования в холодное время года. Если сказать точнее, то при температуре ниже 5 градусов и средней температуре меньше 0 градусов. Если бетон подвергнется влиянию холодных температур, то это приведет к ухудшению его прочностных свойств и к снижению срока службы. Кроме этого, конструкция, созданная из него, не сможет в полной мере выполнять отведенную ей роль. Таким образом, материал будет испорчен, и организация понесет крупные убытки.

К чему приводит неправильный прогрев

Многие не понимают, что неправильный подход к бетонным работам приводит в будущем к крайне неприятным последствиям. Избежать их достаточно просто — следует только определиться с качественным способом прогрева бетона и четко придерживаться соответствующей ему технологии.

Для повышения скорости строительства применяется много различных способов прогрева бетона. Среди них стоит выделить греющий провод, электроды и другие. Эти способы требуют участия опытных специалистов и отличаются высокими трудозатратами.

Неквалифицированное использование методик прогрева приводит к возникновению массы ошибок. Следует акцентировать внимание на наиболее популярных. Они встречаются практически на каждом втором строительном объекте. В результате на конструкциях появляются трещины, что приводит в дальнейшем к разрушениям. Вряд ли такие перспективы в будущем кому-либо интересны.

Типичные ошибки

Электродный прогрев бетона

Электродному прогреву смеси часто сопутствуют следующие ошибки:

Ошибка №1. Электроды имеют низкую площадь контакта с бетоном, что обусловлено их конструктивными особенностями. В результате этого прогрев становится низкокачественным. Также между электродами и смесью могут появиться воздушные пузырьки. Они приводят к закипанию воды, блокирующей распространение тепловой энергии по бетону. Она концентрируется в одном месте, образуя полости.

Ошибка №2. Внутри бетона находится арматурный металлический «скелет». Если при погружении электрод соприкоснулся с ним, то это мгновенно приводит к короткому замыканию. Таким образом, выходит из строя дорогостоящее оборудование, которое может не подлежать ремонту. Если больше нечем обогревать, то нарушается технология затвердевания смеси.

Ошибка №3. Повышение плотности тока в непосредственном месте контакта бетона и электродов. Это чревато замедлением скорости гидратации, локальным перегревом и образованием пористой структуры. Примечательно, но внешне обнаружить допущенную ошибку невозможно. О ней можно узнать в будущем, когда конструкция начнет разрушаться раньше времени.

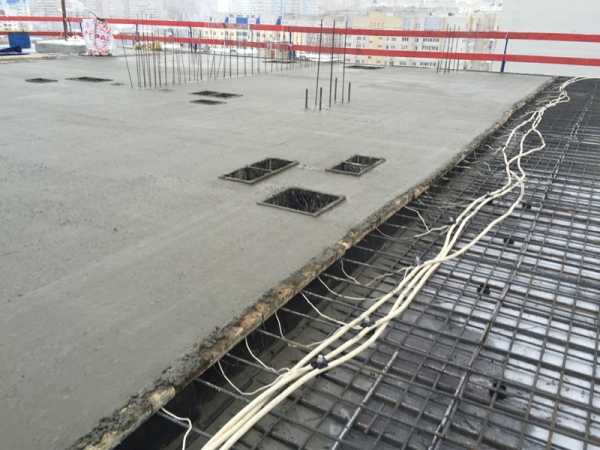

Прогрев бетона греющим кабелем

Имеют место ошибки и при прогреве бетона греющим кабелем:

Ошибка №1. Редко кто из строителей обращает внимание на схему подключения нагревательных элементов. В особенности, если никто из них не имеет образования в сфере электротехники. Что касается проверки целостности проводов, то это и вовсе практически никогда не происходит. Они попросту раскладываются по поверхности. Если целостность нарушена, то нагревающий кабель не может выполнять возложенную на него роль. Либо происходит нагрев только в определенных местах. Неравномерный прогрев приводит к трещинам и к быстрому разрушению внутренней структуры бетона.

Ошибка №2. При укладке проводов следует обратить внимание на их изоляцию и правильное расположение. Об этом забывают многие. Кабель должен иметь оптимальную длину – не больше и не меньше положенной. В ином случае осуществляется его перерасход, что приводит к увеличению продолжительности строительных работ.

Отрицательные стороны использования греющего кабеля следующие:

1. Большие мощности необходимы для прогрева значительного объема бетона. Зачастую их нет в месте проведения работ.
2. Потребуется провести множество электротехнических расчетов. На это уходит дополнительное время и силы.
3. Крайне ограниченное количество специалистов способны правильно уложить кабель. Не все компании могут позволить себе держать такого в штате.

Данные ошибки являются наиболее встречающимися при бетонировании и обогреве перечисленными способами. Зная о них в деталях, лучше попробовать их избежать. Ведь лучше сразу все сделать правильно, нежели в будущем тратиться на демонтаж старой и установку новой конструкции. Подчас это требует полного разрушения здания или объекта.

Какой методике прогрева отдать предпочтение

При отсутствии электриков и опыта работы по прогреву электродами, а также кабелем, следует обратить внимание на альтернативные способы. К примеру, накрыть конструкцию обычным тентом. Во время затвердевания смесь выделяет тепловую энергию. Она то и пойдет на обогрев. Но, тент можно применить лишь тогда, когда на улице нет морозной погоды. Еще один вариант заключается в использовании термоэлектроматов.

Они сегодня есть в свободной продаже, и обладают оптимальной стоимостью. Их укладывают на бетонную конструкцию сверху. Они поддерживают заданную температуру по всей обогреваемой поверхности. Список плюсов использования термоэлектроматов включает в себя:

1. Уменьшение сроков строительства объектов. Можно будет намного быстрее перейти к новому этапу работ, либо к новому объекту.
2. Равномерное распределение тепловой энергии. Каждый сантиметр термомата выделяет тепло в одинаковом объеме.
3. Повышение качества конструкции. Она затвердевает так, как полагается вне зависимости от погодных условий.
4. Снижение расходов на издержки. Это немаловажно, учитывая современную экономическую ситуацию и огромную конкуренцию.

Напоследок рекомендуем просмотреть полезные видео по теме статьи:

Нравится(0)Не нравится(0)

samelectrik.ru

Прогрев бетона электродами (тонкой арматурой)

С середины осени , всю зиму и до середины весны на плечи дежурных электриков или электрослесаря работающих на стройках связанных с бетоном ложится ответсвенность за прогрев бетона. Прогрев бетона производят если среднесуточная температура составляет менее + 7 . Прогрев делается для того что бы вода в бетоне не могла замёрзнуть и не остановила  реакцию в бетоне , и он не достигнет положенной крепости.

Прогрева бетона с помощью электродов

Способ подойдёт для стен , колонн , диафрагм , подушек , ростверков.

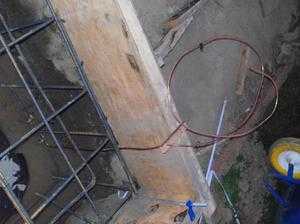

Электроды диаметром 3 — 6 мм2 привязываются к каркасу кусочками изолированной проволоки (чаще всего используются кусочки ПНСВ) через 30 — 40 сантиметров до того как будет смонтирована опалубка , электроды должны быть хотя бы на 20 сантиметров выше заливаемого уровня бетона, подключение электродов происходит с помощью кусков провода АПВ сечение 10 или 6 мм2 с верху либо с низу под опалубкой. Я допустим предпочитаю второй вариант подключаю электроды с низу , но для этого на провод я одеваю кусочки кембрика , для повышения механической прочность , да бы при монтаже
опалубки провод не перерубило. Концы которые будут выходить из под опалубки подключаются на основные линии , обычно это алюминиевый провод с сечением от 35 до 120 мм2 с зачищенной изоляцией через каждые 1,2 метра. Подключая выводы от электродов чередуйте их по фазам допустим первый электрод на фазу А второй на В третий на С и так далее по очереди , не подключайте электроды между
двумя фазами это приведёт к перекосу фаз трансформатора. Троллеи подключаются к станции прогрева (понижающий трансформатор).

Отслеживания прогрева

Что касается самого процесса прогрева. После того как бетон залили в опалубку вы подаёте напряжение на станцию прогрева , проходите и проверяете силу тока на каждом выводе электрода с помощью тока измерительных клещей ,если вдруг при монтаже опалубки был перебит вывод , вы всегда можете подключить его с верху с помощью пару метров провода АПВ 10 мм2.
При прогреве бетона нужно следить за его температурой. Бетон не должен набирать более 5 градусов за час , максимальная температура бетона 35-40 градусов. Эта температура должна набраться в течении 7-9 часов , потом 24 часа бетон должен поддерживаться с такой температурой , потом нужно постепенно уменьшать температуру. Температура должна падать не более 5 градусов за час.

Пару советов

Если вдруг по каким то причинам электроды небыли привязаны к каркасу , а опалубка уже смонтирована и бетон вот вот зальют , не беспокойтесь после того как бетон зальют вы возьмёте арматуру с диаметров 12 — 14 мм2 с длиной чуть больше чем высота стены и начнёте проталкивать в месте где должен стоять электрод после того как арматуру достанете в тоже место протолкните электрод ,так как арматура сделает так называемый коридор растолкнув крупный щебень электро почти без всяких усилий провалится в бетон.

Некоторые электрики при прогреве электродами делаю следующее , подсоединяют одну фазу на арматуру каркаса вторую на пару электродов , так делать нельзя , это приведёт к отслоению арматуры каркаса от бетона , что приведёт к потере прочности конструкции.

Похожие статьи:

elektrox.ru
