Нюансы расчета и монтажа электрического теплого пола под плитку

Кафельная плитка – чрезвычайно удобный материал для напольного покрытия как с точки зрения эстетичности, так и из соображений долговечности, прочности, гигиеничности.

Однако есть у нее один существенный минус: керамическое покрытие – достаточно холодное, и это существенно ограничивает область его применения.

Многие привыкли обходиться в квартире без домашней обуви, и контакт босых ног с прохладной кафельной поверхностью далеко не всем нравится.

Этот недостаток несложно устранить, разместив в толще пола систему отопления. Одной из ее разновидностей является теплый пол с электрическими нагревательными элементами.

Чем хорош электрический теплый пол

Теплые полы могут использоваться в качестве основной системы отопления помещения, или как дополнительный источник обогрева.

Равномерный прогрев поверхности создаёт особый комфорт, оптимальное распределение температуры в комнате, создает вертикальные восходящие конвекционные потоки, что устраняет возможность появления сквозняков.

Плиточное покрытие, кроме того, играет роль мощного аккумулятора тепла, что дает неплохой эффект экономии на коммунальных платежах.

Применяют водяные системы теплых полов и различные модификации электрических. По сравнению с водяными контурами, электрический обогрев имеет целый ряд преимуществ:

  • В многоэтажных домах оборудовать водяной теплый пол зачастую просто невозможно.
  • Электрическая система намного безопасней – во всяком случае, риска залить соседей нет.
  • Она не требует согласования с поставщиками тепловой энергии.
  • При монтаже водяной системы обязательно укладывается толстый слой стяжки, а это и лишняя нагрузка на перекрытия, и «съедание» высоты помещения. При электрической системе слой заливки значительно меньше.
  • Электрическая система намного легче в монтаже.
  • В процессе эксплуатации электрический теплый пол значительно проще и чувствительнее поддается регулировке для установки наиболее приемлемых температурных значений, с точностью буквально до градуса.
  • Грамотно спланированная и смонтированная система безаварийно прослужит не один десяток лет.

Какой вид электрического пола выбрать?

Существует несколько систем электрического обогрева пола, различающихся по виду и компоновке нагревательных элементов.

Нагревательные кабели

Это решение – самое недорогое в плане приобретения материала, но наиболее сложное и трудозатраное по монтажу.

Выпускается два вида нагревательных кабелей – одно- и двужильные.

Неудобство одножильных – обязательное условие «закольцованности» контура, когда оба конца кабеля должны быть выведены в одну точку – распределительную коробку. С точки зрения монтажа это далеко не всегда удобно.

Еще один существенный минус – они работают по резистивной схеме, подобно обычной нагревательной спирали, одинаково греясь по всей своей длине. Это значительно снижает экономичность системы, усложняет ее регулировку.

Большим технологическим шагом вперед стало производство двужильный кабелей.

Они также могут быть собраны по обычной резистивной схеме — один проводник выполняет роль «спирали», а второй – через концевую муфту обеспечивает замкнутость цепи. Однако намного удобнее использовать специальные нагревательные саморегулирующиеся кабели.

Нагрев в них осуществляется за счет прохождения тока через полупроводниковую матрицу, в которую заключены оба проводника.

Уникальность системы в том, что с нагреванием токопроводимость матрицы падает, соответственно, снижается энергопотребление.

Причем подобная регуляция происходит на каждом конкретном участке кабеля. Таким образом, «проблемные» холодные места помещения будут прогреваться лучше.

И еще одно значимое преимущество – такой кабель легко режется в нужную длину (предусмотрен шаг 25 или 50 см).

Главный недостаток нагревательных кабелей – они сами по себе имеют диаметр порядка 8 мм, и требуют заливки стяжки, что значительно усложняет монтаж системы обогрева и уменьшает высоту помещения.

Обогревательные маты

Наибольшей популярностью у строителей пользуются обогревательные маты. По своей сути, это тоже обогревательный кабель, но уже зигзагообразно уложенный и закрепленный на поликарбонатной сетке.

Подобная система более дорогостоящая, но это окупается простотой монтажа и отсутствием необходимости заливать поверх нее стяжку – кафельная плитка укладывается прямо на маты.

Дорогим, но очень эффективным решением является использование стержневых инфракрасных матов UNIMAT.

Нагревательные элементы – стержни, независимо друг от друга подключены к двум параллельным проводникам, и работают по принципу резистивной саморегуляции, сокращая общее энергопотребление.

Использование такой системы теплого пола под плитку также не потребует заливки стяжки – кафельное покрытие укладывается на слой плиточного клея непосредственно на нагревательные элементы.

Существует и еще одна разновидность электрических теплых полов — пленочный с инфракрасным излучением. Они хорошо себя показывают при укладке под ламинат, пакет, ковролин, линолеум, но вот для кафеля их использовать не рекомендуется.

Дело в том, что пленка не даст нужной адгезии с плиточным клеем, и кафель рано или поздно начнет «плясать» и вываливаться.

Технологические отверстия, которые, по замыслу производителей, должны обеспечивать надежное сцепление бетонного основания пола со слоем клея, проблемы не решают.

Что еще потребуется для работы

Как правило, любая система электрического теплого пола комплектуется специальным температурным датчиком и устройством управления – терморегулятором.

Автоматика обеспечит нагрев пола до температуры, выставленной владельцем, и прекратит подачу электропитания при достижении заданных значений.

Они бывают разного уровня сложности – от простейших механических, до компьютеризированных систем, встраивающихся в систему «умного дома».

Чтобы не греть зря бетонные перекрытия, используют систему теплоизоляции.

Для этого лучше всего подходят специальные фольгированные маты с термоотражающей подложкой типа «пенофол» или «изолон».

При использовании электрических матов под кафель такую подложку не делают.

Укладка кабельной системы потребует наличия армирующей металлической или поликарбонатной сетки или монтажных реек, к которым будет петлеобразно крепиться кабель.

Для обеспечения компенсационного зазора вдоль стен необходимо приобрести специальную демпферную ленту.

Расчет и монтаж

Как рассчитать теплый пол

Начало работы по обустройству теплого пола – это тщательный расчет требуемой мощности системы и составление подробной схемы укладки обогревательных элементов.

Здесь следует учитывать несколько проверенных практикой нюансов:

  1. Если система теплый пол планируется как основной, единственный источник отопления в помещении, то требуемая мощность обогревателей принимается за 150 Вт/кв.м, а для первых этажей может достигать и 180 Вт.

При этом укладка нагревательных элементов должна занимать не менее 70% площади помещения.

При использовании теплого пола как дополнительного отопления, вполне достаточно будет 110-130 Вт/кв.м.

При составлении схемы учитывается стационарное расположение мебели – в этих местах нагревательные элементы не укладываются. Дело не столько в том, что это «пустой» расход энергии, сколько в нарушении нормального теплообмена поверхности пола с воздухом. Может случиться перегрев кабеля и выход его их строя.

  1. Расстояние между стенами, предметами мебели и ближайшими витками кабеля должно быть не менее 50 мм, а отступ от стояков центрального отопления – не менее 100 мм.

Межвитковое расстояние при укладке рассчитывается в зависимости от требуемой мощности системы и, соответственно, длине применяемого кабеля, и отапливаемой площади комнаты .

Н = S×100/L, где

  • Н – межвитковое расстояние в сантиметрах;
  • S– отапливаемая площадь
  • L– длина кабеля.

Требуемую длину кабеля можно рассчитать следующим образом:

L = S×Рs/Pk, где

  • S– отапливаемая площадь
  • Рs– требуемая удельная мощность на кв. метр площади;
  • Pk– паспортная удельная мощность кабеля на погонный метр.
  1. При укладке кабеля сразу учитывается место его подключения к распределительной коробке и терморегулятору.

Категорически запрещается допускать пересечение кабелей. При использовании одножильного провода оба его конца должны сойтись в одной точке подключения.

Заранее следует предусмотреть на схеме и расположение термодатчика.

Он должен быть уложен ровно по центру петли, на расстоянии 40-50 см от ее края.

После проведения расчетов и составления схемы можно переходить приобретать необходимый материал и приступать к работе.

Монтаж системы с обогревательным кабелем

  1. Укладку обогревательных элементов необходимо проводить только на тщательно подготовленное основание.

Если это бетонная стяжка, то она должна быть цельной, без поврежденных участков, здесь хорошо подойдет выравнивание пола самовыравнивающейся смесью. Заранее проводятся необходимые работы по гидроизоляции пола в ванной. Поверхность тщательно очищается от мусора и пыли.

  1. На стене, где будет установлен распределительный щиток с терморегулятором, делается вертикальная штраба, сечением 20×20 мм, в которой будут размещены кабеля питания и термодатчика.

Он стыкуется с аналогичной штрабой в полу, где в гофрированной заглушенной трубке (16 мм) укладывается сам термодатчик.

Это делается для того, чтобы при возможном выходе датчика из строя была возможность его замены без вскрытия поверхности пола.

  1. После укладки датчика поверхность застилается термоотражающими матами. Поверх них укладывается и крепятся армирующая сетка или монтажные рейки.

В соответствии со схемой производится укладка кабеля – от штрабы в стене и по всей обогреваемой поверхности. Петли кабеля фиксируются (подвязываются) на сетке или рейках.

  1. После полной укладки кабеля обязательно проверяется работоспособность системы.

В первую очередь, проводится замер сопротивления изоляции кабеля, для чего используется специальный прибор – мегомметр. Для безопасной эксплуатации системы это значение должно быть не ниже 20 МΩ.

  1. Проверяется замкнутость цепи и сопротивление жил кабеля.

Значение должно соответствовать паспортному ± 10%.

После этой проверки можно подключить кабель к источнику питания и произвести кратковременный нагрев, чтобы убедиться в работоспособности системы.

Если все функционирует нормально, можно переходить к заливке стяжки.

Перед заливкой стяжки кабель обязательно отключается от электросети.

Перед заливкой периметр комнаты понизу проклеивается демпферной лентой.

Стяжка на нагревательный кабель под плитку должна иметь толщину не менее 30 мм. Для того, чтобы поверхность получилась ровной, а сама стяжка – монолитной, без пустот, настоятельно рекомендуется добавлять в раствор специальные пластификаторы для стяжки теплого пола.

После того, как стяжка наберет необходимую прочность, можно приступать к укладке кафельной плитки.

Особенности монтажа обогревательных матов

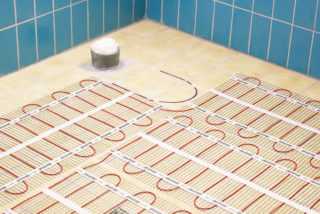

Несколько иначе выглядит укладка обогревательных сетчатых матов.

Они раскладываются по полу в соответствии со схемой. Их для монтажа можно подрезать, не затрагивая самого кабеля. К полу сетка крепится с помощью специального скотча или термоклея (силиконового пистолета).

Электрический контакт между соседними матами обеспечивается соединительными муфтами.

После укладки матов, проверки их электрических параметров и работоспособности, можно переходить непосредственно к укладке кафельной плитки.

При этом лишь незначительно, до 8 -10 мм увеличивают толщину клеевого слоя, что немного увеличит расход плиточного клея, но, в отличии от применения обогревательного кабеля, вы сэкономите на стяжке.

При использовании стержневых инфракрасных матов можно также сразу поверх них укладывать кафельную плитку.

Однако, есть нюанс – для корректного функционирования системы саморегуляции температуры, требуется обязательное наличие отражающей термоподложки, а толщина клеевого слоя не должна быть меньше 2 см.

Укладка плитки требует применения специального плиточного клея для теплого пола, способного выдерживать многократные температурные перепады.

В его состав вводятся дополнительные компоненты, способствующие повышению эластичности и прочности материала. Примером могут послужить составы «Sopro FF455» или «Сеresit СМ12».

Только после полной полимеризации клея, в зависимости от марки это может составить от 20 до 30 дней, и после еще одной проверки электрических параметров системы, можно проводить ее окончательное подключение к электропитанию, системе автоматического контроля, и запускать на проектную мощность.

Монтаж в видеоформате

Подробная инструкция в видео формате по устройству электрического теплого пола на основе тонких нагревательных матов. Рассмотрены нюансы монтажа — от подготовки места и установки терморегулятора, до укладки напольной плитки.

Подводные камни

Главными ошибками неопытных установщиков системы электрообогрева:

  • неправильный расчет требуемой мощности,
  • укладка кабелей или матов на закрытых участках пола,
  • наличие воздушных пустот при заливке стяжки или укладке кафеля,

всё это приводит к резкому снижению эффективности или даже к выходу ее из строя.

Если рассматривать с точки зрения экономичности, то недостатком подобной системы будет достаточно высокая плата за потребленную энергию, по сравнению с газовым отоплением.

Можно встретить претензии к электрическому теплому полу, как к источнику повышенного электромагнитного излучения. Это больше свойственно одножильным кабелям.

Однако всерьез этот недостаток рассматривать нельзя – напряженность создаваемого электромагнитного поля в десятки и сотни раз ниже предельно допустимых норм, и не сравнимы даже с геомагнитным фоном Земли.

Стоимость систем обогрева

Чтобы дать представление о цене электрического теплого пола, в таблице приведено несколько моделей систем:

МодельКраткое описаниеУдельная мощность Вт/пог.мШирина матаЦена
«Национальный комфорт» НК-250Одножильный обогревательный кабель, 10 м251920
Arnold Rak PHS-CTДвухжильный обогревательный кабель, 9 м202100
«Теплолюкс» ECO 5-100Двухжильный обогревательный кабель, 5 м201600
DEVI DTIR-150 69 / 75Сетчатый двужильный мат750,5 м3900 за пог. м.
Veria Quickmat-150Сетчатый одножильный мат750,52835 за кв.м

Опыт использования

И, для полноты картины, несколько отзывов о системе электрических теплых полов под плитку от тех, кто уже попробовал ее на практике:

«…Долго решал, какой бренд выбрать. В конце концов не решился на мат, а остановился на кабеле «Нацкомфорте». По моему личному мнению кабель все же надежнее «ковриков», тем более – индонезийской сборки, хотя в магазине продавцы настойчиво предлагали именно их. Два года эксплуатации – без проблем…»

Евгений, г. Сызрань

«…Уже не раз приходилось делать теплый пол с помощью матов «Devi» поверх старой плитки. Очень удобно – никакого демонтажа старого покрытия. Специально веду контроль за своими выполненными заказами – нареканий со стороны хозяев нет.

Единственный совет – не выключайте пол, уходя из дому – терморегулятор сработает сам и обеспечит нормальный расход энергии. А вот прогреть полностью остывший – в копеечку влетит…»

Сергей Николаевич, г. Пермь, мастер со стажем

«…Эффективно любой пол работать будет только в том случае, если позаботитесь о надежной теплоизоляции помещения. Никогда не доверяйте расчёт и установку непроверенным «специалистам», да и самому, если нет опыта, лучше не браться. Это дело недешевое, а вот запороть безграмотными действиями – ничего не стоит…»

Петр, г. Пенза, инженер

Итак, отзывы об электрических теплых полах, скорее, положительные. Однако, наверное, следует прислушаться к советам мастеров, и подходить к процессу самостоятельной установки с большой долей осторожности.

Но если пол рассчитан и смонтирован правильно, то он придаст особый уют помещению, при этом не требуя никаких усилий по регулярному обслуживанию системы.

nastilaem.com

Монтаж электрического теплого пола под плитку: толщина и устройство

Содержание статьи:

Керамическая плитка – практичный и эстетичный вариант отделки пола. Ее недостатком является холодная поверхность. В холодное время года по ней некомфортно ходить, особенно босиком. Решением проблемы станет укладка электрического теплого пола под плитку. Он продается в виде нагревательных кабелей и матов. Электрический провод обойдется дешевле, но стоит учесть повышение уровня пола за счет стяжки и сложность монтажа. Нагревательные маты положить проще, но их стоимость выше.

Подготовка к укладке теплого электрического пола

Монтаж электрического пола под плитку

Независимо от выбранной системы обогрева придется подготовить пол под монтаж. В первую очередь снимается покрытие. После осмотра старой стяжки выясняется ее состояние. В некоторых случаях целесообразен демонтаж. Это позволит выиграть несколько сантиметров высоты помещения. Перед укладкой приобретаются материалы для гидро- и теплоизоляции.

Теплый пол кабельного типа

Нагревательный кабель под стяжкой может использоваться как основной или дополнительный элемент обогрева помещения. Существует два основных вида устройств:

  • резистивный;
  • саморегулирующийся.

Чтобы определиться с выбором, следует изучить преимущества и недостатки каждого элемента.

Резистивный

Резистивный электрический теплый пол

Особенностью греющего провода является одинаковая температура на любом участке. Выделение тепла происходит за счет высокого сопротивления материала. Резистивные элементы бывают двух типов.

Одножильный провод имеет 1 токопроводящую жилу, 2 слоя изоляции и экранирующую оплетку. Для подключения требуется сведение концов в одной точке, что усложняет монтаж. Плюсы:

  • экономное потребление энергии;
  • способность генерировать высокую температуру;
  • доступная стоимость.

Двужильный и одножильный теплый пол

Двужильный греющий элемент состоит из двух жил с защитной оболочкой. Металлическая сетка препятствует распространению электромагнитных импульсов. Плюсы:

  • простота укладки, замыкание цепи обеспечивает специальная муфта на конце провода;
  • можно создать схему нужной конфигурации;
  • высокая степень экранирования.

Общий минус изделий резистивного типа – отсутствие возможности корректировать температуры на отдельных отрезках. При поломке в любой точке система выходит из строя.

Саморегулирующийся

Саморегулирующийся теплый пол

Конструкция кабеля включает: две токопроводящие жилы, полупроводниковую матрицу, металлическую оплетку и изолирующую оболочку. Степень нагревания провода зависит от температуры окружающей среды. Достоинства изделия:

  • исключается перегрев на отдельных участках;
  • низкий расход электроэнергии;
  • долгий срок эксплуатации.

Основной недостаток элемента – высокая стоимость.

Расчет количества кабеля

Пример проекта укладки электрического теплого пола

Для эффективной работы теплый пол должен охватывать около 70% площади помещения. Материал укладывается не по всей поверхности. Исключаются места, где установлена тяжелая мебель. Необходимо подсчитать значение покрываемой площади. При расчете кабеля берется средний показатель мощности нагревательной системы. Он зависит от типа помещения и назначения системы:

  • основной обогрев – 180 Вт/м2;
  • вспомогательный – 110-140 Вт/м2.

В хорошо утепленной комнате устанавливают систему меньшей мощности, на балконе и первом этаже параметр берут с запасом 20%. Общая мощность кабеля высчитывается умножением среднего показателя на полезную площадь.

Сетчатые обогревательные маты

Монтаж проводного нагревательного мата

Проводной мат – это конструкция из резистивного кабеля, закрепленного на полимерной сетке. Провод уложен витками и надежно закреплен. Продаются системы различной мощности от 120 до 200 Вт/м2. Достоинство матов – простая технология монтажа.

Технология укладки

Монтаж греющего кабеля обоих видов и матов происходит по схожей технологии и имеет общий подготовительный этап. Нюансы в конструкции систем влияют на подключение к электросети.

Подготовка поверхности

Первый шаг подготовки поверхности – выравнивание. Не должно быть перепадов по уровню, трещин и выступов. При необходимости наливается новая стяжка. Основные работы продолжаются после ее высыхания. Перед укладкой теплого пола проводится тщательная уборка. Поверхность очищается от пыли и мусора, грунтуется. В комнатах с повышенной влажностью (ванная, санузел) выполняется гидроизоляция пола битумом или жидким стеклом.

Для сокращения расходов на обогрев выполняется теплоизоляция. Помещения на первом этаже утепляют пенопластом, в остальных комнатах достаточно укладки фольгированного пенофола. В местах отступа от стен размещается демпферная лента. Она компенсирует расширение бетона при нагревании.

Грунтовка пола
Укладка теплоизоляции

Создание схемы и расчет

До начала монтажных работ составляется схема укладки. На ней изображается размещение кабеля (матов), место подключения терморегулятора. В схеме учитывается рекомендованный отступ от стен на 50-100 мм. Отмечаются участки, занимаемые мебелью без ножек, на которых нельзя располагать нагревательные элементы.

Вычислив удельную тепловую мощность, требующуюся для помещения, можно подобрать длину кабеля. Обычно изделия продаются бухтами определенного размера с концевыми муфтами для подключения. При выборе электрического теплого пола основной параметр – мощность. Длину провода высчитывают, разделив общую мощность на погонную, указанную в характеристиках. Шаг витка определяют по формуле: h=Sx100/L, где: h – шаг укладки, S – полезная площадь, L – длина кабеля.

Подключение теплого пола дает дополнительную нагрузку в несколько киловатт. Проверку проводки стоит доверить электрику. Это гарантия предотвращения пожара от короткого замыкания.

Установка датчика температуры

Датчик температуры теплого пола

Комплект теплого пола оснащается терморегулятором и датчиком температуры. Термостат бывает механический и электронный, с его помощью задается температурный режим. Датчик измеряет температуру нагрева пола, с регулятором он соединяется проводом. Под устройства в стене делается штроба и отверстие на высоте 80-100 см. Датчик укладывают в гофрированную трубу. Она защищает прибор и позволяет осуществить его замену. Термодатчик укладывают между витками кабеля, расстояние от стены 50 см.

Монтаж кабеля теплого пола

Монтаж кабеля теплого пола

На фольгированной поверхности утеплителя фиксируются монтажные ленты. Это гибкие металлические элементы с готовым креплением. Второй вариант – использование стекловолоконной сетки. Полотно раскладывается на поверхности, кабель крепится к нему пластиковыми хомутами. Между витками соблюдается расчетное расстояние, не допускается их пересечение.

Перед установкой проверяется сопротивление системы. Оно должно соответствовать показателям паспорта. Допустимые расхождения 10%. Одножильный кабель подключают к терморегулятору двумя концами, а двужильный – одним, на втором устанавливается муфта. Монтаж теплого пола электрического под плитку заканчивается проверкой сопротивления.

Укладка нагревательных матов

Укладка нагревательного мата

Электрические маты раскладывают на полу согласно схеме. Для поворотов разрезается сетка без повреждения проводов. После укладки проводится проверка коммутации. Подключение к терморегулятору происходит по цветовой разметке проводов. Процедуру регламентирует инструкция производителя.

Заливка стяжки

Поверх нагревательного кабеля заливается бетонная стяжка толщиной слоя 5 см. Для матов допускает использование плиточного клея, но основание должно быть не менее 3 см. Раствор тщательно распределяется по поверхности. Следующий этап начинают после схватывания стяжки.

Перед тем, как класть плитку на теплый электрический пол, ее замачивают на несколько часов. Монтаж облицовки происходит на специальный термостойкий клей. Смесь наносится на основание зубчатым шпателем. Плитки выравниваются по уровню. Первый подогрев пола электрического под плиткой разрешается после полного высыхания стяжки, через 4 недели.

strojdvor.ru

под плитку и др покрытия

Тёплые полы как альтернативная система автономного отопления появилась не так давно, но заслужила признание многих людей. Удобный и практичный способ утеплить напольное покрытие и обогреть помещение имеет много преимуществ перед обычным радиатором. О том, как выбрать электрический тёплый пол, чем он отличается от водяного и как рассчитать его тепловую мощность, расскажем далее.

Принцип работы и преимущества

Читайте также:  Как сделать монтаж водяного теплого пола своими руками: пошагавшая инструкция монтажа на все виды покрытий (20+ Фото & Видео) +Отзывы

Тёплый пол – это отопительная система, в которой нагрев воздуха в помещении осуществляется снизу, из-под напольного покрытия.

Может использоваться как основной или дополнительный источник обогрева комнаты, но для каждого помещения он подбирается индивидуально. Диапазон регулировки температуры составляет от -30 до +70 градусов.

В зависимости от источника потребляемой энергии, напольные системы обогрева делят на:

1Электрические

Электрический мат теплого пола

2Водяные

Водяной контур теплого пола

Преимущества такого отопления перед радиаторами: равномерный прогрев воздуха в помещении.

При выборе системы в расчёт принимаются такие факторы:
  • площадь помещения и его состояние (косметический или капитальный ремонт)
  • вид напольного покрытия (плитка, линолеум, ламинат)
  • какой способ управления будет востребован
  • необходимая мощность для оптимального обогрева
  • наличие дополнительного источника отопления (батареи, кондиционер, сплит-система)
Качественный напольный обогрев обладает такими характеристиками:
  • надёжность
  • долговечность
  • простота монтажа
  • экологичность
  • быстрота нагревания
В систему электрического напольного утепления входят:

1Нагревающие элементы

2Терморегуляторы (бывают механическими, электронными с сенсорным экраном и программируемыми)

3Установочный комплект (для кабельного пола – термодатчик, защитная трубка, фиксатор угла поворота, подрозетник, гофротруба)

вернуться к меню ↑

Управление системой обогрева

Читайте также:  Какой пол на кухне лучше: обзор современных видов. Кафель, наливной пол, ламинат, паркет и другие материалы (100+ Фото & Видео) +Отзывы

Терморегулятор позволяет управлять системой напольного обогрева

Температура в помещении, нагреваемом с помощью тёплых полов, регулируется специальным прибором – механическим или электронным термостатом.

Показатели считываются датчиками, контролирующими:

  • температуру воздуха (если кабель является основным нагревательным элементом)
  • температуру напольного покрытия (если осуществляется обогрев детской или ванной комнат)

От выбранного типа управления зависят:

  • комфорт находящихся в помещении людей
  • продолжительность работы обогревательной системы
  • коэффициент полезного действия тёплого пола
  • экономия энергоресурсов

Алгоритм поддержания комфортной атмосферы в помещении таков, что температуру пола на термостате необходимо выставлять в расчёте: необходимая температура воздуха плюс 5 градусов.

Современные системы управления позволяют включать и выключать систему подогрева в назначенное время, взаимодействовать дистанционно и отслеживать показатели в разных комнатах.

вернуться к меню ↑

Виды электрических систем

Читайте также:  Наливной пол: устройство, рекомендации и пошаговая инструкция как сделать своими руками (50 Фото & Видео) +Отзывы

Напольные маты – один из видов кабельного обогрева – выспускаются в форме рулонов

В зависимости от типа реализации напольный обогрев бывает:

Жидкостный напольный обогрев

В отопительных напольных системах используется 2 типа обогрева:

1Инфракрасный (чаще всего – стержни и плёнка). Характеризуется высокой (до 98%) теплоотдачей, не вредит человеку и домашним животным. Равномерно обогревает все предметы, напольное покрытие, людей в помещении по принципу солнечных лучей, а они затем уже прогревают воздух. При такой системе не тратится энергия на прогрев стяжки и напольного покрытия, что снижает энергозатраты. Температура в помещении будет на 4–5 градусов ниже, чем при использовании кабеля, но экономия электроэнергии составит больше 55–60% 1Конвекционный.Нагревание происходит от кабеля и, чем дальше предмет расположен от нагревательного элемента, тем меньше тепла получает. Сначала кабель прогревает стяжку, затем напольное покрытие. Тёплый воздух поднимается к потолку и – как результат – происходит повышение температуры воздуха в помещении. Затем воздух опускается и снова происходит нагревание. Такая конвекция позволяет производить обогрев вторично

По способу монтажа напольные обогревательные системы бывают:

вернуться к меню ↑

Кабельный

Читайте также:  [Инструкция] Ламинат на деревянный пол своими руками: полное описание процесса. Схемы укладки, какие материла следует использовать (Фото & Видео) +Отзывы

Кабельный обогрев укладывается змейкой или спиралью в отдалении от стен и мебели

Самая простая конструкция, имеет вид электрического кабеля толщиной 6–7 мм, проложенного по периметру помещения в одном направлении.

Нагревательный элемент преобразовывает электрическую энергию в тепловую и состоит из:

  • нагревательной жилы (если кабель двужильный, то есть и возвратная жила)
  • изоляции из теплостойкого поливинилхлоридного пластиката
  • экранирующей медной оплётки
  • наружной оболочки из ПВХ

Монтаж такой конвекционной нагревательной системы осуществляется на бетонную стяжку толщиной от 2,5 до 5 см. Мощность на 1 м2 регулируется за счёт густоты укладки кабеля.

В сочетании с напольным покрытием из плитки или керамогранита такой пол будет экономить тепло. Достаточно будет прогреть материал до нужной температуры, а потом поддерживать её на одном уровне.

Важное преимущество такого типа обогрева – доступность и простота установки. Однако кабельная система долго прогревается (от 3 часов и дольше) и создаёт подъём пола на 5–7 см.

Кабель, зафиксированный на сетчатом основании с определённым шагом, называется нагревательным матом или секциями. Продаётся такой материал в форме рулонов и требует минимальной толщины стяжки – до 3–3,5 см, слоя плиточного клея – от 1 см.

Под кабель необходимо устанавливать фольгированную теплоизоляционную подложку из вспененного полиэтилена либо пенополистирола. Включать кабельный пол в систему можно не раньше, чем через 10–14 дней. Если монтаж производился на стяжку – не раньше, чем через 4 недели.

вернуться к меню ↑

Плёночный пол

Читайте также:  Полы в частном доме по грунту: устройство, особенности, пошаговое руководство, а также (Фото & Видео) +Отзывы

Плёночная система напольного отопления

Тонкая и прочная полимерная плёнка выпускается в форме рулонов (шириной от 50 до 100 см) различной мощности и бывает:

1Сплошной – используется в жилых квартирах, офисах и местах с повышенной нагрузкой (спортзалы, сауна). Возможен монтаж на жёсткое основание. Более экономична, быстро нагревается

2Сегментированный (в зависимости от формы сегментов бывает полосатой, волнистой, перфорированной, в виде сот). Укладывается на мягкую теплоизоляционную основу

Толщина плёнки составляет всего 0,5 мм, а тип излучения – преимущественно инфракрасный. При монтаже такую систему следует изолировать от влаги, зато она не требует высыхания, пригодна к ремонту и готова к работе сразу же после установки.

Изготавливают 2 разновидности плёнки:

1Углеродная – в состав входят лавсановые, карбоновые, медные элементы, расположенные в несколько слоёв. Выпускается в форме отдельных секций-матов.

1Биметаллическая – состоит из слоя медного и слоя алюминиевого сплавов с побочными элементами. В продажу поступает в форме рулонов, от которых отрезаются полотна необходимой длины.

Достаточно экономичен, но греет ровно столько времени, сколько включён, в отличие от кабеля. Допускается установка не только на пол, но и на стены как дополнительный источник обогрева и защиты от холода. Средний срок эксплуатации – порядка 15–20 лет.

вернуться к меню ↑

Стержневой

Читайте также:  Поэтапный бюджетный ремонт в новостройке своими руками. Секреты экономии и полезные рекомендации для новичков (Фото & Видео)

Стержневой карбоновый мат

Нагревательными элементами в таких полах выступают карбоновые или оцинкованные стержни, подсоединённые с обоих концов к питающим их проводам. Расположенные параллельно друг к другу, стержни напоминают внешне верёвочную лестницу.

Каждый из них автономен, так что, если в негодность придёт один из элементов, другие продолжат работу. При правильном монтаже система прослужит до 50 лет.

Карбоновые стержни подойдут для обогрева гостиной, коридора, ванной комнаты. Оцинкованные устанавливаются только в стяжку, но их можно монтировать в любых помещениях и на улице.

Инфракрасный обогрев оцинкованными стержнями применяют даже для уличных тротуаров, ступенек, грунта в теплицах против промерзания и обледенения.



Упрощённая схема укладки стержневой нагревательной системы выглядит следующим образом:

вернуться к меню ↑

Электро-водяной

Читайте также: Как выбрать линолеум для кухни и квартиры в целом: виды, классы износостойкости, основы. Рекомендации по установке и выбору для разных типов помещений.

Гибридная система обогрева пола

Гибридный вариант между электрическим и водяным тёплыми полами, сравнительно недавно появившийся на рынке стройматериалов. В качестве нагревательных инструментов выступают полые полиэтиленовые трубы, заполненные незамерзающей жидкостью с высокими показателями теплопроводности.

Через трубы проведён изолированный сердечник с нихромовыми жилами. С одной стороны закреплён наконечник в виде присоединительной муфты, а с другой – демпфер – устройство для гашения теплового расширения в замкнутых пространствах.

Монтаж происходит по такому же принципу, что и для кабельного электрического пола, но подключение к сети осуществляется через терморегулятор.

вернуться к меню ↑

Нюансы монтажа

Читайте также: Декоративные панели для внутренней отделки стен: как выбрать надёжный материал (110+ Фото & Видео) +Отзывы

Схема монтажа нагревательного мата

При установке различных типов напольного обогрева учитываются такие особенности:

вернуться к меню ↑

Как выбрать обогрев под покрытие

Читайте также:  Как правильно штукатурить стены своими руками: инструкция для новичков (Фото & Видео) +Отзывы

При выборе отопительной напольной системы важно знать, какое финишное покрытие будет устанавливаться в помещении. Совместимость тёплого пола с разными видами напольного покрытия представлена в таблице.

Тип обогреваТип покрытия
Кабель Плитка, керамогранит
Плёнка Паркет, ламинат, ковролин, линолеум
Карбоновые стержни Плитка, мрамор, ламинат

Сравнительный обзор тёплых полов позволяет выделить такие достоинства каждого из них:

КабельныйПлёночныйСтержневой
Универсален, можно устанавливать и в стяжку, и в плиточный клей Быстрый удобный монтаж Позволяет устанавливать любую мебель
Устойчив к механическим повреждениям, не деформируется Не требует просушки, можно включать сразу после окончания монтажных работ Монтаж осуществляется в плиточный клей точно так же, как и в стяжку
Подходит для помещений со сложной конфигурацией Экономичнее кабельного пола на 20–25% Экономит до 60% больше электроэнергии по сравнению с кабельным
Аккумулирует тепло в течение длительного времени за счёт конвекции Прогревают не воздух, а предметы интерьера, не сушат воздух Надёжный благодаря автономности каждого стержня

Большую роль при выборе покрытия играет фактор готовности помещения. На этапе капитального ремонта или в новостройках предпочтение лучше отдать кабельному или стержневому полу. Последний тип нужно выбрать также в случае, когда заранее неизвестно расположение предметов мебели.

Если проводится косметический ремонт, то лучше остановиться на плёночном обогреве, который не требует стяжки и может начать работать сразу после монтажа.

вернуться к меню ↑

Расчёт потребления электроэнергии

Читайте также:  Какая должна быть электропроводка в частном доме, укладка своими руками, инструкция для новичков

Расчёт потребления электроэнергии

Принцип работы напольного обогрева заключается в преобразовании электрической энергии в тепловую с большим КПД (до 99%). При этом соотношение потребление-выделение остаётся практически равным 1 к 1 (100 Вт электроэнергии к 99 Вт тепловой).

Таким образом, указанная мощность тёплого пола в 250 Вт на квадратный метр означает, что 1 м2 напольного обогрева потребит 250 Вт электроэнергии.

При дополнительном отоплении на 1 м3 в зависимости от типа помещения с большим запасом закладывается такая тепловая мощность:

Инфракрасный пленочный теплый пол

Для стандартных комнат с высотой потолочных перекрытий 2,5–3 м тепловая мощность составляет 130 Вт для кабеля и 170 Вт для мата с учётом запаса. На комнату площадью 50 м2 будет расходоваться приблизительно 500 Квт за час.

Фактически потребляется только 60–65% от этих показателей, терморегулятор экономит ещё 35–40% энергии. Получается, чтобы рассчитать тепловую мощность каждой комнаты, необходимо умножить объём помещения в м3 на усреднённый показатель расхода тепла в 40 Вт.

Стоит учесть, что работает система обычно не круглосуточно, а 8–10 часов в сутки. Объём энергопотребления зависит также от выставленной температуры обогрева.

Когда помещение нагревается до определённого градуса, термостат отключает пол, а при остывании вновь его включает. Экономичность тёплого пола зависит от длительности циклов такого включения-отключения и тем выше, чем выше утеплённость помещения.

вернуться к меню ↑

Что выбрать: водяной пол или электрический

Укладка труб для водяного обогрева

Водяной пол ещё называют «жидким», потому что его установка происходит на цементно-песчаную стяжку и теплоизолирующий материал. Нагревательным элементом является пластиковая или металлопластиковая труба, по которой циркулирует вода либо раствор этиленгликоля.

Водяной пол не токсичен и не является источником электромагнитного излучения, в отличие от электрического. Затратен при монтаже, но экономичен, его выгоднее устанавливать в больших помещениях.

Основные различия электрических и водяных отопительных напольных систем собраны в таблице:

Электрический обогревВодяной пол
Не требует дополнительного оборудования Потребуется установка отопительного котла, гребенка
Не требует согласования, нет риска залить соседей снизу Установку необходимо согласовать с контролирующими организациями в сфере ЖКХ
Обеспечивает равномерное прогревание воздуха Из-за прохождения воды по системе труб помещение нагревается неравномерно
Определённые разновидности обогревательной системы монтируются под разные покрытия Универсальная система, подходит абсолютно для всех напольных покрытий
Кабельный пол «поднимает» пол на 5–7 см, плёночный вообще никак не влияет на высоту Увеличивает высоту пола минимум на 10 см

Исходя из этих фактов, специалисты по ремонту рекомендуют электрические полы устанавливать:

  • в многоквартирных домах, где монтаж гидравлического пола запрещён
  • как дополнительный источник обогрева
  • если нужно утеплить отдельное помещение, а не всю квартиру
  • при проведении косметического ремонта.
вернуться к меню ↑

Производители

Электрические маты

Зарекомендовали себя с лучшей стороны такие производители напольных обогревательных систем:

Холодный пол – проблема не только в частных домах, но и в квартирах. При взвешенном выборе разновидности напольной системы обогрева и его корректном монтаже, этот вопрос можно решить раз и навсегда. Важно учитывать тип напольного покрытия и тепловую мощность материала, тогда тёплые полы принесут в дом комфорт и тепло.

Советы профессионалов по выбору качественного электрического обогрева представлены в видеоролике:

Мнения экспертов о том, какой тёплый пол самый экономичный, даны в видео:

8.9 Total Score

Для нас очень важна обратная связь с нашими читателями. Если Вы не согласны с данными оценками, оставьте свой рейтинг в комментариях с аргументацией Вашего выбора. Благодарим за ваше участие. Ваше мнение будет полезно другим пользователям.

7.8Средняя оценка

Электрический теплый пол

8

Водяной теплый пол

7.5

10Оценка пользователя

Электрический теплый пол

10

Водяной теплый пол

10

Добавить свой отзыв  |  Отзывы и комментарии

krrot.net

Теплый пол под плитку электрический

Керамическая плитка является популярным напольным покрытием, особенно часто она используется в таких помещениях как кухня, ванная и коридор.

Кроме того, что она обладает красивым внешним видом, практичная и долговечная, керамическая плитка еще имеет и высокую теплопроводность.

По такому прохладному полу приятно ходить летом, а чтобы сохранить комфорт в зимнее время года, надо сделать теплый пол под плитку электрический, какой лучше мы рассмотрим дальше.

Как выбрать теплый пол электрический под плитку – виды нагревателей

Есть несколько видов теплого электрического пола, которые между собой будут отличаться типом используемых нагревательных элементов.

Они могут быть:

  • кабельные;
  • матовые;
  • пленочные.

Если говорить о кабельных нагревателях, то они монтируются в стяжку, но при этом достаточно слоя всего 5 см, поэтому снижение высоты помещения будет незначительным. Два других типа монтируются на плиточный клей, а инфракрасную пленку вообще можно на сухую, уложить под напольное покрытие.

Такое решение позволяет эффективно обогревать помещение, при этом не увеличивается давление на плиты перекрытие, как при укладке водяного теплого пола.

Кабели

Это самый простой и дешевый тип нагревателя, внешне он имеет вид обычного провода.

Кабель закрепляют на полу при помощи фиксаторов, после чего заливается стяжка. Если кабель тонкий, то возможен его монтаж в слой плиточного клея.

Может применяться одно или двужильный кабель, между собой они отличаются способом подключения. Во время монтажа первого варианта, надо создать замкнутый контур, то есть свести оба его конца в одну точку.

Независимо от типа используемого кабеля, работает он по одинаковому принципу: во время прохождения тока, жилы нагреваются и отдают тепло в стяжку, после чего оно равномерно распределяется по комнате.

В спальне рекомендуется устанавливать двужильный кабель, а в зале, где люди бывают реже, можно обойтись и одножильным, это поможет сэкономить бюджет, во время покупки необходимых для проведения монтажа материалов.

Маты

Термоматы представляют собой такой же нагревательный кабель, но он уже уложен и закреплен на стекловолоконной сетке, что значительно упрощает и ускоряет процесс монтажа.

На подготовленную черновую поверхность укладываются маты, после чего фиксируются плиточным клеем и покрываются напольным материалом.

Если есть необходимость, то сетку можно надрезать и повернуть в нужную сторону, но при этом надо не повредить кабель.

Инфракрасная пленка

ИК-пленка выполнена в виде матов, толщина которых не больше миллиметра, с обеих сторон находится слой термостойкого полиэстера, а между ним уложены карбоновые полосы, соединенные медными шинами, они и осуществляют функцию нагрева.

Инфракрасную пленку можно укладывать под разные покрытия, даже под паркет.

Сначала напольное покрытие поглощает ИК-излучение, после чего передает его в окружающую среду.

Инфракрасная пленка боится влаги, поэтому укладывать ее в стяжку или под плитку не рекомендуется.

Тепло, выделяемое кабелем или матом, дольше сохраняется в стяжке или в слое клея, поэтому термостат может периодически отключать питание от сети и таким образом экономить электроэнергию.

Особенности

Чаще всего теплый электрический пол монтируют под такие напольные покрытия как плитка и ей аналогичные, так как они считаются «холодными». Под деревянное или тканевое покрытие, укладка теплого пола проводится редко, это связано с тем, что данные материалы имеют плохую теплопроводность.

Кроме этого, деревянные элементы под действием тепла, могут рассохнуться и утратить свой внешний вид, а синтетические покрытия во время нагрева способны выделять вредные вещества.

Укладка кабельного теплого пола

Инфракрасный теплый пол появился сравнительно недавно, его преимущество в том, что укладка производится на сухую, поэтому его можно монтировать под такие напольные покрытия как ковролин, ламинат или паркет.

Основные преимущества электрического теплого пола:

  • нет вероятности протечек;
  • бесшумная работа, так как нет котла и насоса;
  • занимает мало свободного пространства;
  • равномерный прогрев пола;
  • простое управление, достаточно выставить температуру на термостате;
  • большой срок службы.

Укладка стержневого теплого пола под плитку

Несмотря на наличие большого числа преимуществ, есть у теплого электрического пола и свои недостатки:

  • расход электроэнергии, в больших помещениях лучше устанавливать водяной пол;
  • излучает электромагнитные волны, хотя производители и утверждают, что они полностью безопасны для здоровья.

Выбор мощности нагревателей

В зависимости от типа помещения, в котором планируется уложить электрический теплый пол, будет зависеть его мощность. Сначала определяется полезная площадь, то есть та, под которой будет уложен теплый пол.

Расположение датчика теплого пола

Если данный тип обогрева в комнате основной, то он должен занимать не менее 70% ее площади. В среднем для обогрева комнаты необходимо 110-220 Вт/м2. Для ванны и лоджии потребуется большая мощность, для кухни или жилой комнаты она может быть меньше.

Лучше всего, когда система обогрева будет работать на 75% своей мощности, это значительно увеличит срок ее службы.

Пример расчета

Если комната в 20 м2, то полезная площадь будет 20х70%= 14 м2.

Удельная мощность кабеля должна быть в пределах 100-160 Вт/м2.

Если брать по минимуму, то мощность теплого пола должна составлять 1,4 кВт, а в случае максимума – 2,24 кВт.

При использовании кабеля, его рекомендуется устанавливать как основное отопление.

Если приобретается кабель с мощностью 20 Вт/м, то для обогрева комнаты понадобится 70 или 112 м. Кабель продается фиксированными отрезками и чтобы набрать необходимую длину, он соединяется специальными муфтами. Расчет нагревательных матов и инфракрасной пленки проводится по такому же принципу.

Теплый электрический необходимо укладывать только на той площади комнаты, где нет громоздкой мебели и других больших предметов, иначе под ними кабель будет перегреваться и быстрее выйдет из строя.

Лучший электрический теплый пол под плитку

Если говорить о термоматах, то их можно укладывать на любую черновую поверхность, при этом не обязательно ее выравнивать. После соединения матов и подключения их к сети, на них при помощи плиточного клея укладывают плитку. Этот вариант теплого пола является самым лучшим для укладки под плитку.

Электрический мат – лучший вариант для укладки под плитку

При укладке пленочного инфракрасного пола, есть определенные ограничения. Некоторые его виды нельзя монтировать под плитку, поэтому перед покупкой, надо обязательно задать вопрос продавцу или самостоятельно изучить инструкцию. ИК-пленка должна укладываться только на выровненную поверхность и под плитку используется очень редко.

Кабельный пол рекомендуется укладывать в стяжку, которая увеличивает эффективность его работы. Вначале монтируют кабель и заливают 4-7 см стяжки, а после ее высыхания, укладывают плитку.

Керамическая плитка обладает целым рядом достоинств, единственный недостаток – она холодная. Теплый пол под плитку электрический поможет сделать пребывание в ванной комфортным.

С правилами монтажа теплого пола под плитку вы можете ознакомиться здесь.

Подведение итогов

Электрический пол является современным типом обогрева и может использоваться как основной или дополнительный способ отопления.

Проанализировав полученную информацию, становится понятно, какой электрический пол лучше укладывать под керамическую плитку.

На первом месте находятся нагревательные маты, потом идет кабель и на последнем, – будет ИК пленочный пол.

Видео на тему

delaemvannuu.ru

Какую толщину стяжки выбрать для эффективного устройства теплого пола

По технологии стяжки под теплый пол чаще всего приходиться осуществлять заливку бетонного раствора поверх нагревательных элементов. Это необходимо не только для создания ровной поверхности под настил напольного покрытия, но и защиты всех компонентов. При этом в разных ситуациях будет отличаться и толщина слоя заливки. Даже сами производители в своих инструкциях по устройству стяжки под теплый пол электрический данный вопрос обходят стороной. Именно с толщиной и следует определиться в процессе укладки компонентов.

Назначение стяжки

Для обычной стяжки характерны следующие функции, которые она выполняет:

  • Защита от внешнего механического воздействия нагревательных элементов и других компонентов теплого пола.
  •

  • Создание строго горизонтальной поверхности, необходимой для качественной укладки выбранного варианта напольного покрытия.
  • Равномерная передача тепла от греющих элементов к основанию пола.
  • Распределение нагрузки на основание от предметов мебели и бытовых приборов.
  • «Посредник» в передаче тепла от нагревательных элементов воздуху внутри помещения.

Но она не только должна выполнять поставленные перед ней задачи, но и отвечать определенным требованиям, среди которых выделяют длительность эксплуатационного периода, которая зависит от качества проведения заливки и приготовления раствора, а также способность выдерживать постоянные температурные перепады. При всем этом она не должна никак негативно воздействовать на нагревательные кабели или другие элементы теплого электрического пола.

Все рекомендации от производителей по заливке стяжки следует выдерживать на каждом этапе, не забывая про оптимальную толщину стяжку теплого пола. Во время устройства теплой стяжки следует учитывать тот нюанс, что такая заливка будет в большей степени подвержена температурного расширению. Следовательно, потребуется создать все условия для способности выдержать все преграды.

Рекомендации

Во время проведения работ по заливке раствора для стяжки теплого электрического пола следует придерживаться определенных рекомендаций, которые позволят не только качественно произвести укладку теплого пола под стяжку, но и выбрать минимальную толщину стяжки.

Многое будет зависеть от мощности нагревательных элементов системы отопления в помещении. Чем она будет больше, чем толще придется создать слой заливки раствором:

Когда выполняется электрический теплый пол толщина стяжки должна соблюдаться в зависимости от конкретных условий исполнения и параметров помещения.

Но при этом обращается внимание на то, что от толщины слоя заливки будет зависеть и время, в течение которого основание пола будет полностью прогрето. Так что не всегда очень выгодно создать толстый слой из подготовленного раствора. В таком случае будет затрачено большое количество электроэнергии на прогрев помещения.

До заливки электрического теплого пола следует несколько раз проверить правильность установки нагревательных элементов, а также проведения проводки и подключения всех компонентов. В последующем для устранения неисправности придется производить демонтаж стяжки. Вся проводка и электрические приборы должны быть заизолированы. Это также относится и помещенного в гофрированную трубу датчика температуры.

Если правильно расположить термодатчик, то при его выходе из строя не придется разбивать стяжку для извлечения. Он просто будет вынут из гофрированной трубы и заменен на аналогичный. Стоит отметить, что терморегулятор не может устанавливаться в том помещении, где имеется постоянно высокий уровень влажности.

Заливать кабельный пол можно и клеевым раствором. Но это предусмотрено только в том случае, если в качестве напольного покрытия используется плитка или керамогранит.

Черновое основание

До распределения нагревательных элементов по заранее подготовленной схеме, следует проверить и подготовить основание под теплый пол. Оно не всегда отвечает всем требованиям, имеет дефекты в виде выбоин, перепадов высоты по всему помещению. С этим следует справиться, чтобы не столкнуться со слабой эффективностью прогрева теплого пола.

После удаления старого напольного покрытия и демонтажа бетонной основы, можно приступить к выравниванию при помощи черновой стяжки. Для этого используется классический песчано-цементный раствор. К дальнейшим мероприятиям можно приступать после его полного высыхания и схватывания. В противном случае о высоком качестве можно забыть. Толщина стяжки над электрическим теплым полом здесь обычно составляет до 50 мм. Самое главное, чтобы скрыть все неровности основания и подготовить поверхность для укладки нагревательных элементов теплого пола.

Далее убирается весь ненужный мусор с поверхности и по возможности пыль. Здесь может помочь справиться с задачей строительный пылесос. Поверх черновой стяжки укладывается слой теплоизоляции и последующее распределение кабеля теплого пола или нагревательного мата. В некоторых случаях стяжка пола под теплый пол своими руками устраивается и поверх инфракрасного теплого пола. Правда, при этом несколько снижается его эффективность в процессе эксплуатации.

Укладка компонентов теплого пола

Чтобы система теплого пола полноценно функционировала, до заливки бетонной стяжки следует определить места крепления основных датчиков и компонентов. Терморегулятор устанавливается на поверхности стены и по возможности вблизи имеющейся розетки. Расстояние от пола должно составлять как минимум 30 см, так как температура от основания будет несколько искажать передаваемую информацию.

Температурный датчик помещается в основание пола, на который в последующем будет осуществлена заливка подготовленного раствора. Стоит отметить здесь тот момент, что при прямом контакте раствора он может выйти из строя. Чтобы этого избежать термодатчик помещается в гофрированную трубу, которая ведет от терморегулятора на стене. Все открытые участки гофры заделываются герметиком, чтобы в них не попал раствор во время заливки. Не лишним дополнительно будет установить на конце трубке в основании специальную заглушку.

Нагревательные элементы укладываются исходя из начерченной схемы, где будет отображен еще и шаг их укладки. Отклоняться от чертежа не стоит, так как на нем предварительно просчитываются все мелочи. После окончания работ с компонентами теплого пола, надо их проверить на работоспособность, подключив к электросети. Замеряется сопротивление кабеля, которое должно соответствовать тем данным, которые прописаны в паспорте на него. При положительном результате можно приступать к непосредственно заливке бетонным раствором.

Устройство стяжки

Лучший вариант исполнения стяжки – применение специальных готовых сухих смесей для теплых полов. В них содержаться все необходимые компоненты, в том числе и пластификатор. Это значительно увеличивает качества готового раствора. Распределение его следует производить аккуратно, чтобы не повредить нагревательный кабель теплого электрического пола. Кроме этого смесь должна распределяться равномерно по всей поверхности.

При заливке раствора, независимо от того, сколько стяжки должно быть над теплым полом, нельзя допускать образования воздушных карманов. Это будет способствовать снижению теплоотдачи от нагревательных элементов основанию.

Как говорилось ранее, оптимальная толщина стяжки для теплого пола должна составлять от 30 до 50 мм. Могут быть случаи, когда минимальная толщина стяжки для электрического теплого пола снижается. Но тогда придется добавлять в состав раствора соответствующие добавки (пластификатор).

Пока бетонная стяжка не высохнет, нельзя запускать работу теплого пола. В противном случае раствор не сможет набрать необходимую прочность и схватиться. По прошествии периода 28 дней, можно приступать к обрезке выступающих элементов демпферной ленты и теплоизоляции, а также включить теплые полы после стяжки. Теплый пол после стяжки покрывается выбранным вариантом напольного покрытия.

Могут быть случаи, когда площадь помещения составляет более 20 м2 или одна из стен в комнате по длине более 5 метров. В таком случае следует не только создавать разные контуры из нагревательных элементов, но и производить заливку стяжку в два этапа. Между контурами теплого пола обязательно создаются температурные швы, чтобы сохранялась целостность не только бетонной стяжки во время работы отопительной системы, но и напольного покрытия.

Все эти тонкости позволяют получить ответ на вопрос, как правильно сделать стяжку под теплый пол. Особых сложностей не возникает, если четко соблюдать последовательность действий и рекомендации от производителей. После настила напольного покрытия воздух в помещении будет прогрет до необходимого уровня.

Видео:

Видео:

Видео:

Видео:

Видео:

sdelalremont.ru

Как подобрать электрический теплый пол под укладку керамической плитки

Плитка имеет огромное количество достоинств, среди которых практичность, долговечность и красота. Сюда также можно отнести и отличную теплопроводность. Но зачастую в холодное время года от нее исходит прохлада, которая не всегда приводит к комфорту. Чтобы этого избежать есть один очень хороший вариант – произвести укладку теплого пола. Но важно знать, какой теплый пол под плитку выбрать, в зависимости от конкретной ситуации.

Электрический теплый пол



Наиболее оптимальный вариант для обогрева основания пола с плиткой – электрический теплый пол. Его основное преимущество заключается в том, что он может работать в течение круглого года. Отопительный сезон тут никак не сможет повлиять. Жилье будет прогрето даже в весенне-осенний период, когда на улице сыро и холодно.

Их чаще всего используют в многоквартирных домах и в некоторых случаях – в частных. Он может выступать не только в качестве основного источника тепла, но и дополнительного, включающегося периодически. Главное, что в таком случае в качестве напольного покрытия отлично подойдет керамическая плитка, которая будет радовать жильцов своей красотой и комфортом. Здесь можно регулировать уровень температуры, который подойдет для конкретного сезона года и погодных условий. Такой возможности нет у водяных теплых полов.

Необходимо отметить, что в электрических теплых полах выделяют несколько видов, имеющих свои достоинства и недостатки. Стоит лишь разобраться с тем, какой из них будет наиболее оптимальным для укладки керамической плитки на основание пола. Это и поможет получить ответ на то, какой электрический пол лучше под плитку. Среди всего разнообразия можно выделить следующие:

  • Кабельный теплый пол, требующий дополнительного устройства бетонной стяжки до укладки напольного покрытия.
  • Нагревательные электрические маты, позволяющие избежать сокращения расстояния от потолка до пола.
  • Инфракрасный теплый пол, относящийся к числу современных и прогрессирующих.

Кабельный вариант

В редких случаях используется кабельный теплый пол под керамическую плитку. И здесь есть несколько причин на то:

  1. Необходимость заливки бетонной стяжки, толщина которой обычно доходит до 40-50 мм, в зависимости от ровности всего основания и содержимого «пирога».
  2. При дополнительном слое плиточного клея и самой плитки расстояние от потолка до пола сократиться на 60-80 мм. Это не подойдет для помещений с низкими потолками.
  3. Создается нагрузка на основание из-за бетонной стяжки. Для многоквартирных домов не всегда это будет с пользой.

Устройство кабельного теплого пола лучше выполнять при получении нового жилья. Жилая площадь без отделки позволит смонтировать отопление под полом без лишних затрат. Достаточно лишь устроить черновой пол для выравнивания основания, чтобы в последующем продолжить выполнять укладку кабелей электрического теплого пола. В некоторых случаях кабельный пол пристраивают именно к черновой отделке, помещая его в стяжку.

Надо определиться здесь лишь с тем, какой кабель приобрести для прокладки под напольное покрытие. Это также подскажет, какой теплый пол выбрать под плитку.
Есть одножильные и двужильные кабеля. Менее затратный и бюджетный вариант – одножильные. Но если планировка комнаты, где проводиться монтаж, очень сложная, то тогда не обойтись без двужильного варианта. Ведь здесь в обязательном порядке должен быть устроен возврат к терморегулятору. Оба конца кабеля должны прийти в одну точку. Двужильные кабели толстые. Укладка с ними гораздо проще за счет того, что концы его не привязаны между собой.

Начало работы электрического кабельного теплого пола ориентирована на полное высыхание не только бетонной стяжки, но и плиточного клея. Если этим пренебречь, то и сам раствор и клей начнут трескаться, отслаиваться и терять свои качества.

Нагревательные маты

Если взять во внимание спортивную отрасль, то в ней маты представлены довольно-таки толстые. Касаемо теплых полов, все несколько иначе. В основе нагревательных матов – незначительные по толщине кабеля, очень тонкие. Они помещены в армированную сетку. Толщина рулона составляет всего 3 мм. Расстояние от потолка до пола в таком случае останется практически неизменной.

Нагревательные маты под керамическую плитку подойдет в том случае, когда уже имеется бетонное основание в доме или квартире. Достаточно лишь раскатить их по поверхности пола, после чего покрывают их специальным плиточным клеем. В дальнейшем остается лишь произвести настил напольного покрытия, а именно плитки. Следовательно, это все подойдет для помещений, которые имеют и так низкие потолки.

В процессе монтажа не потребуется применять профессиональные знания. Работа выполняться может и собственными силами, без привлечения специалистов. Наверное, каждому под силу произвести укладку нагревательных матов на поверхности, после чего вывести имеющиеся кабеля в подрозетник. Именно там и будет установлен терморегулятор.

Можно обратить внимание и на стоимость укладки такого варианта электрического теплого пола под плитку. По сравнению с кабельным полом, цена будет выше примерно на треть. Но все же положительные качества смогут привлечь на свою сторону исполнителей. Нагревательные маты можно отнести даже к числу лучшего теплого пола под плитку.

Пленочный пол

К числу современных и самых востребованных можно отнести пленочный электрический теплый пол. Его еще также называют инфракрасным. При выборе теплого пола под плитку, какой лучше поможет определиться специалист.

В процессе эксплуатации он не пускает инфракрасное излучение в пространство под полом, а также не выделяет электромагнитных волн. Некоторые говорят о том, что от него очень много вреда для здоровья человека. Но если просмотреть все параметры и данные, то можно с уверенностью сказать, что он не вреднее нахождения рядом человека. Все согласно действующим нормам.

Пленочный пол относят к числу самых эффективных и сберегающих тепло внутри помещения. Монтаж не занимает много времени и выполнить его можно в кратчайшие сроки даже собственными силами.

Материал для инфракрасного теплого пола – пленка из полимеров, которая разбита на квадраты, в которых запаяно большое количество пластин для прогрева основания пола. Эти пластины приводятся в действие за счет включения электрической сети.

Что касается устройства керамической плитки поверх инфракрасного теплого пола, то тут есть своя особенность, которая заключается в том, что плиточный клей лучше всего не наносить непосредственно на элементы, передающие тепло. Чаще всего для разделения пленки и клея используется гипсокартонная прослойка. Отражающие свойства покрытия в таком случае несколько снижаются. В таком случае прогрев основания пола увеличивается по времени, что повысит расходы на электроэнергию.

Эффективность инфракрасного теплого пола очень высокая. Но он практически не сочетается с керамической плиткой. Некоторые специалисты даже не рекомендуют сочетать эти компоненты в одном помещении. Пленка электрического теплого пола очень слабо соединяется с плиточным клеем. Альтернативный вариант, если уже не обойтись без инфракрасного теплого пола – углеродный.

Качество связки плиточного клея и самой пленки для обогрева основания пола можно повысить. Для этого используется монтажная стекловолоконная сетка, имеющая незначительные по размерам ячейки до 30 мм.

Специалисты утверждают, что при устройстве именно инфракрасного теплого пола под керамическую плитку, степень прогрева воздуха в помещении значительно снижается. То есть все свойства сводятся до минимума. Это относится не только к плитке, но и керамограниту.

Так что лучше подумать о более бюджетных вариантах отопления в помещении, чем приобретать дорогостоящие материалы и тратить их свойства в сочетании друг с другом. При выборе теплого пола под плитку электрического, какой лучше, следует исходить из конкретной ситуации. Не лишним будет проконсультироваться со специалистами в данной отрасли.

Если необходим теплый пол под плитку, важно подумать, какой лучше выбрать, чтобы он не только отапливал помещение от самого основания, но и имел низкий расход электроэнергии. К тому же стоимость должна сочетаться с получаемым качеством.

Видео:

Видео:

Видео:

Видео:

Видео:

sdelalremont.ru

какой лучше выбрать, виды теплого пола, монтаж, полезные советы

Кафельная плитка – это отличный материал для выполнения напольного покрытия в кухне, ванной комнате и туалете. Основной недостаток такого пола — это его холодные свойства. А это значит, что полу нужен обогрев и встаёт вопрос: как выбрать теплый пол под плитку, какой лучше в эксплуатации? Плитка — это наилучшее покрытие для системы отопления тёплый пол, т.к. такой строительный материал имеет хорошую теплопроводность.

Виды систем теплого напольного отопления

Достоинства монтажа тёплого пола под плитку:

  • сохранение естественной влажности воздуха в помещении;
  • распространение тепла происходит в равной степени;
  • положительные отзывы клиентов.

Виды систем отопления тёплый пол:

  1. Электрический.
  2. Водяной.
  3. Инфракрасный.

Все они обладают особенностью установки, которая обусловливает их преимущества и недостатки. Для того чтобы правильно выбрать систему отопления следует знать ее принцип действия, характеристики и особенности при эксплуатации.

Тёплый электрический пол

Существуют следующие его виды:

  • кабельный пол;
  • нагревательные маты;
  • инфракрасные плёнки;
  • карбоновые стержни.

Кабельный тёплый пол

Обогрев пола из кабеля делается несложно. В помещении на плоскости пола следует уложить слой теплоизоляции из фольги. Потом для фиксации на определённом расстоянии нагревательного кабеля прибить монтажные пластины с помощью дюбель-гвоздей.

Кабельный тёплый пол реализуется одножильным или двужильным кабелем, которые укладываются в песчано-цементную стяжку. После закрепления кабеля производится заливка цементной стяжки 3 — 6 см. После выкладывания плитки уровень пола повысится примерно на 4 — 6 см.

Электрическую часть следует подключить через терморегулятор.

Одножильный кабель — ниже по цене, но при раскладке, следует помнить о том, что его нужно вернуть к терморегулятору. Двужильный кабель можно применять для укладки в помещениях различной планировки.

Достоинства тёплого пола из кабеля:

  • возможность применять в жилых помещениях;
  • экономия электроэнергии;
  • идеально подходит под плитку.

Недостатки:

  1. Укладка кабеля в цементную стяжку, что приводит к повышению уровня напольного покрытия;
  2. Включать его можно лишь после того, как стяжка полностью высохнет.

Нагревательные маты

Обогрев таких полов осуществляется сверхтонким кабелем, закреплённым на сетчатой основе из полимера в определённой очередности. Мат устанавливается в клей под плитку на старую стяжку. Требуется грамотно сделать расчёт площади мата, выполняя округление в меньшую сторону. Обрезать мат не нужно.
Основным преимуществом такого вида тёплых полов является то что, применяя слой клея на сетке установку нагревательных матов сделать просто. Толщина плиточного клея не более 4 — 5 см. Перед монтировкой греющих матов плоскость пола нужно выровнять под уровень. Это позволит обеспечить равномерный обогрев напольного покрытия.

Монтаж нагревательного мата выполняется по следующей технологии:

  1. Убрать мусор.
  2. Уложить теплоизоляционный материал.
  3. Изделие раскатать по плоскости пола.
  4. После укладки греющего мата подключить его к сети. Также подключить терморегулятор, термический датчик и аппаратуру защиты. Проверить исправность системы.
  5. Уложить кафель с применением плиточного клея.

Плюсы:

  • прочность и стойкость изоляции;
  • легкость установки;
  • экономия пространства.

Из минусов следует выделить то, что монтаж системы должен проводиться на открытом пространстве без мебели.

Инфракрасные пленки

Обогрев выполняется за счёт инфракрасного излучения, которое положительно влияет на здоровье человека и освежает воздух в помещении. Инфракрасные пластины, запаянные в полиэтиленовую плёнку — это тонкие электрические тёплые полы. Они монтируются под напольное покрытие.

Типы инфракрасных тёплых полов:

  1. Биметаллический.
  2. Углеродный.
  3. Плёночный.

Под плитку можно применять лишь углеродный пол. Данный пол не подвержен коррозии, при возникновении неисправностей на участке пола отключится только повреждённый участок.

Система инфракрасного тёплого пола питается от сети, управляется с помощью терморегулятора.

Главные преимущества таких полов:

  • монтаж выполняется быстро и просто;
  • экономия электроэнергии;
  • эффективная теплоотдача;
  • бесшумная работа.

Не рекомендуется установка тепловой плёнки при низкой температуре, а также накрывание тёплых полов натуральными ковровыми покрытиями.

Тёплый пол из карбоновых стержней

Наиболее современный тип тёплых полов. Обогрев осуществляется с помощью графитово-серебряных стержней, которые скрепляются медным кабелем с изоляцией и закрепляются на греющих матах. Внутренность стержней заполняется карбоново-полимерным материалом. Монтаж выполняется с помощью цементно-песчаной стяжки. Полы можно использовать в разных видах помещений.

Водяной пол

При обогреве помещения, имеющего большие размеры выгодно применять водяной пол. Такое отопление отличается одинаковым подогревом всей площади, может быть частью автономной системы отопления или присоединяться к центральному теплоснабжению.

В квартире применять такой обогрев нецелесообразно, поскольку в системе центрального отопления происходит увеличение гидравлического сопротивления. Горячая вода, прошедшая через водяной пол, направляется в «обратку». При таком обогреве полов, происходит одинаковое нагревание воздуха в помещении. Такую систему можно применять как главное отопление.

Способы укладки труб водяного пола:

  • по спирали со смещением центра;
  • по спирали;
  • параллельно;
  • двойной змейкой.
На картинке представлены варианты укладки труб водяного пола: 1 — по спирали; 2 — змейкой; 3 — двойной змейкой.

Монтаж водяного пола выполняется по технологии:

  1. Подготовить поверхность пола (убрать мусор, очистить от жира и загрязнений).
  2. Выполнить выравнивающую стяжку пола.
  3. После высыхания бетона уложить теплоизоляцию. Зачастую применяется пенополистирол.
  4. Чтобы выбрать метод укладки труб следует учесть тепловые потери и площадь жилища. Длина трубы должна быть не более 100 м.
  5. Выполнить присоединение трубопровода к смесительному узлу.
  6. Провести проверку рабочего состояния системы.
  7. Залить стяжку, потом выровнять по сделанным меткам.
  8. После высыхания бетона, уложить плитку.

Обогрев системы осуществляется металлопластиковыми, нержавеющими и медными трубами, которые не подвержены коррозии. Из электрического котла горячая вода подаётся к насосу, который направляет её по всем выложенным трубам. Теплоноситель, который передал полу свою тепловую энергию возвратится в котёл холодным, и затем процесс повторится.

Для помещений больших размеров следует выбирать водяной пол, имеющий несколько контуров. К котлу присоединяется коллектор для тёплого пола, от которого отходят трубы горячей воды в отдельные помещения.

Преимущества водяного пола:

  1. Распространение тепла происходит равномерно независимо от площади помещения.
  2. Небольшие траты энергии.
  3. Предотвращение появления грибка и сырости на полу.
  4. Высокая работоспособность и надёжность системы.

Главный недостаток системы состоит в том, что она запрещена к установке в жилищах с центральной системой отопления.

На картинке представлена схема подключения водяного пола к автономной системе отопления.

Водяной пол лучше всего укладывать под плитку в постройках, имеющих автономную систему отопления:

  • загородного дома;
  • бассейна;
  • гаража.

Водяной пол с применением газового котла принесёт большую экономию. Нельзя не отметить сложность установки этой системы и применение дополнительного оборудования.

При повреждениях системы водяного пола будет трудно сделать локальный ремонт.

Краткие выводы

Итак, чтобы определить, какой теплый пол лучше под плитку, потребуется учесть сразу несколько факторов. Для зданий, система отопления которых выполняет работу за счёт газового котла, следует выбрать наилучший и экономный вариант установки водяного тёплого пола. Монтаж такой системы требует специальных знаний и навыков. Доверьте работу профессионалам, если не уверены в собственных силах.

Для квартир с центральным отоплением и в коттеджах, которые прогреваются за счёт работы электрокотла, оптимальный вариант — выбрать обогрев под плитку электрического тёплого пола из кабелей, греющих матов или карбоновых стержней.

Преимуществами электрического пола являются простой монтаж, распространение тепла в равной степени, долгий срок службы и универсальность. Расходы на установку будут меньше, чем для водяного тёплого пола, но на эксплуатацию выше. Удачного выбора и ремонта!

Материалы По Теме:

polprofy.ru
