Дренажные железобетонные кольца – Дренажный колодец из бетонных колец: особенности устройства, фото

Содержание

Кольца бетонные перфорированные, характеристики, размеры и цены

Железобетонные изделия являются оптимальными для эксплуатации в неблагоприятных условиях при постоянном контакте с агрессивными и токсичными жидкостями или веществами. Поэтому ЖБИ кольца с перфорацией так востребованы при оборудовании канализационных систем, а именно для дренажа стоков или колодцев с питьевой водой. Они выдерживают повышенные механические нагрузки, долговечны и экономичны.

Оглавление:

  1. Плюсы применения
  2. Область использования
  3. Технические параметры
  4. Расценки
  5. Советы по выбору

Основные преимущества

Железобетонное кольцо с перфорацией выгодны по следующим причинам:

  • высокая скорость монтажа даже с учётом времени герметизации стыков цементным раствором;
  • стойкость к резким перепадам температур благодаря минимальному влагопоглощению;
  • доступная стоимость;
  • отсутствие необходимости создания особых условий эксплуатации;
  • срок службы более 25 лет;
  • отличная ремонтопригодность;
  • совместимость со всеми типами грунтов.

Сферы применения

Приобрести перфорированные железобетонные кольца можно для:

  • фильтрационного или питьевого колодца;
  • выгребной ямы из бетонных колец;
  • отстойников канализационных или ливневых систем.

Конструкция и характеристики

Перфорированные кольца изготавливаются в соответствии с требованиями ГОСТ 8020.90 и представляют собой ЖБИ с равномерно распределёнными вдоль боковой поверхности отверстиями диаметром 50 мм. Общее их количество – 32, основное назначение – фильтрационная функция.

Бетонные кольца для канализации изготавливаются в специальных формах с применением армирования, благодаря чему они выдерживают значительные механические воздействия грунта, веса накопленной жидкости или вязкой массы без деформаций и разрушения. Технология перфорации позволяет предотвратить растрескивание боковых стен в условиях резких температурных перепадов и предельных нагрузок.

Изготавливаются со следующими размерами:

  • высота – 500-1000 мм;
  • диаметр – 700-2000 мм;
  • толщина боковых стенок – 70-140 мм.

Масса варьируется в пределах от 230 до 2300 кг, в зависимости от размеров и марки раствора. То есть монтаж можно выполнить только при помощи подъёмной спецтехники.

Почему кольца выгоднее труб?

При создании различных дренажных и канализационных систем часто используют конструкции из бетона или стали. Практика показывает, что кольца выгоднее перфорированных труб по следующим причинам:

  • перфорация выполнена таким образом, что при повышенных нагрузках отверстия практически не подвержены засорению;
  • больший объём бетонного резервуара обеспечивает лучшую производительность;
  • эксплуатируются в неустойчивых грунтах;
  • можно купить изделия с подходящими размерами по оптимальной стоимости;
  • возможность выполнения их ремонта;
  • высокая стойкость к химически активным средам.

От чего зависит цена?

Стоимость ЖБИ зависит от таких факторов:

  • размеров;
  • марки бетона, применяемого в производстве;
  • назначения, например, стоимость конструкции для питьевого колодца будет выше той, которая используется для дренажа;
  • именитости компании-производителя, соответствия стандартам качества.

Как выбрать кольцо?

Перед покупкой нужно убедиться, что они соответствуют следующим критериям:

  • объем позволяет обеспечивать нужный уровень производительности создаваемой системы;
  • армирование должно быть качественным с применением сетки и без выступающих наружу стальных прутков;
  • прочность подходит под технические условия монтажа и эксплуатации, отвечает действующим нормам и требованиям;
  • на поверхности отсутствуют дефекты: трещины, сколы, неровности;
  • подходят под основное назначение, то есть при использовании колец для питьевой воды они соответствуют гигиеническим нормам, если для бетонных дренажных колодцев – то имеют достаточное число отверстий нужной формы.

Одним из важных конструктивных параметров при выборе считается наличие обычных торцов или замковых. Подходящий вариант определяется на основе типа остальных колец, монтируемых в системе для обеспечения плотного контакта и герметичного соединения.

Более выгодными являются замочные стыки, так как они увеличивают прочность шва на сдвиг и деформацию. Снижается расход цементно-песчаного раствора, что повышает экономичность.

В Таблице приведены средние цены на перфорированные кольца, изготовленные из железобетона.

НаименованиеВнутренний диаметр, ммВнешний диаметр, ммВысота, ммВес, кгСтоимость, рубли
КС 7.97008608903661900
КС 10.9100011608906002100
КС 15.91500168089010003100
КС 20.92000220089014804800



cemgid.ru

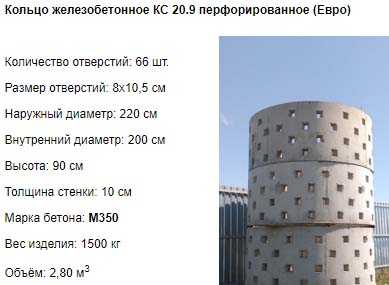

Бетонные перфорированные кольца

Перфорированные кольца

Перфорированное бетонное кольцо представляет собой изделие с отверстиями диаметром 50мм, расположенными по всему периметру (32 отверстия).

Перфорированные кольца обычно используются для строительства сливных ям и септиков, фильтрационных или дренажных колодцев. Отверстия в стенках кольца жби с перфорацией позволяют воде просачиваться в грунт. Очищенная сточная вода после фильтрации впитывается в почву.

Скорость впитывания сточных вод во многом зависит от пропускной способности грунта и, в некоторй степени, от количества и диаметра дренажных отверстий.

В зависимости от выполняемых функций перфорированные кольца могут быть установлены как в нижней части сливной ямы, так и в верхней. В первом варианте сначала устанавливают кольца жби с перфорацией, далее сплошные кольца до необходимой высоты колодца. Во втором случае сплошные кольца устанавливаются в первую очередь, а кольцо с отверстиями на них. Такая конструкция позволяет избежать переполнения колодца, излишки воды, достигнув максимального уровня будут впитываться в почву через дренажные отверстия.

Производство перфорированных колец

Дренажные отверстия в кольцах получают при формовании изделия в специальной форме. Такой способ производства перфорированных колец позволяет сохранить целостность изделия и его прочностные характеристики.

Цену на перфорированные бетонные кольца можно узнать по телефонам (863) 252-20-21 в Ростове, (861) 200-29-69 в Краснодаре, (8636) 28-07-10 в Шахтах.

pptk-energostroy.ru

Перфорированные бетонные кольца

Каждому дому необходимо иметь свой септик. Дело в том, что питьевая или техническая вода может загрязниться вредными отходами, и только в септике (попросту говоря, в выгребной яме) можно очистить воду. Очистка осуществляется с помощью биоагентов – специальных микроорганизмов или водорослей, которые перерабатывают загрязнения в воде. Перфорированные бетонные кольца отлично подойдут для монтажа и эксплуатации Вашего септика. Перфорация бетонных колец даже заказывается специально, поскольку при установке есть свои трудности: например, нужно заказывать специальную технику, чтобы кольцо не застряло в грунте. В противном случае Вам придется окапывать кольцо. Выдергивать его из почвы категорически запрещено правилами эксплуатации грузоподъемных механизмов. Однако с перфорированными бетонными кольцами такой беды не произойдет.

С АКТУАЛЬНЫМИ ЦЕНАМИ И ПОЛНЫМ ПЕРЕЧНЕМ НАШЕЙ ПРОДУКЦИИ ВЫ МОЖЕТЕ ОЗНАКОМИТЬСЯ В ПРАЙС-ЛИСТЕ

© GBI-77 — предприятие по производству и реализации бетонных изделий, 2008 — 2014, тел. 8(495)925-88-08, mail: [email protected]

www.gbi-77.ru

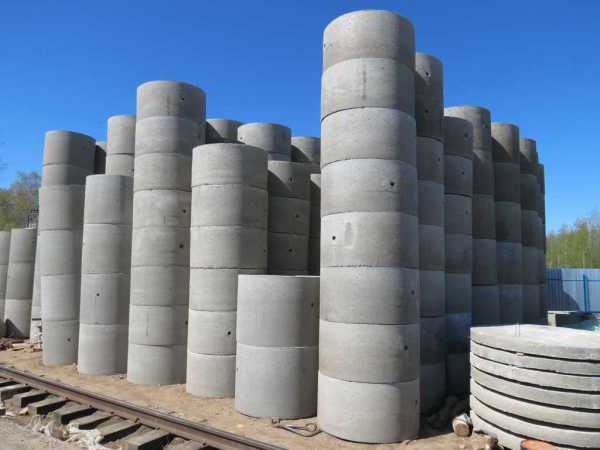

Кольца для колодцев сборные железобетонные:делаем выбор

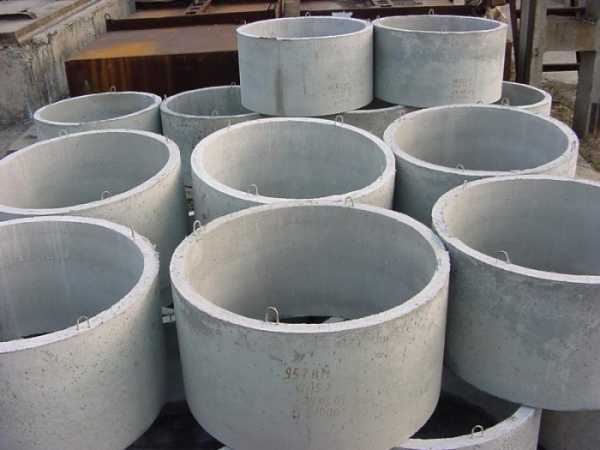

Железобетонные колодезные кольца

Монтаж колодца из железобетонных колец значительно сокращает сроки строительства, и даёт возможность создать наиболее прочную и долговечную конструкцию. Это касается и коммуникационных, и канализационных резервуаров. Что уж говорить о глубоких питьевых, колодцах, к прочности которых предъявляются особые требования. Наша инструкция расскажет о том, какие виды бетонных стеновых колец производятся, и каково их назначение. А видео в этой статье поможет выполнить правильный монтаж своими руками.

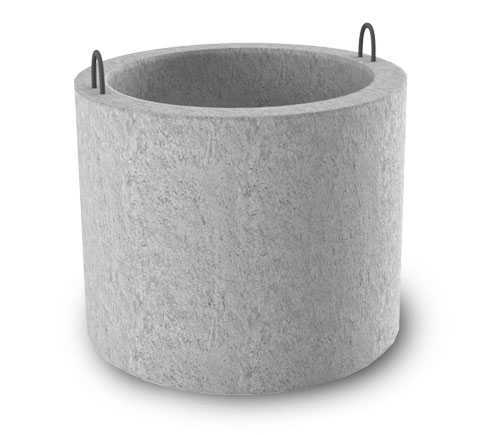

Сборный железобетон: кольца стеновые

Стеновые ЖБ кольца производятся по ГОСТ 8020.90, который регламентирует шесть типоразмеров диаметров. Они включают в себя как полномерные, так и доборные элементы, которые позволяют завершить монтаж ствола, если его длина не кратна высоте кольца. Изделия одного размера могут отличаться толщиной стенок, а так же интенсивностью армирования (усиленные варианты). От размеров зависит и объём железобетонных колец для колодцев. Предлагаем вам ознакомиться с перечнем этих изделий в приведённой ниже таблице.

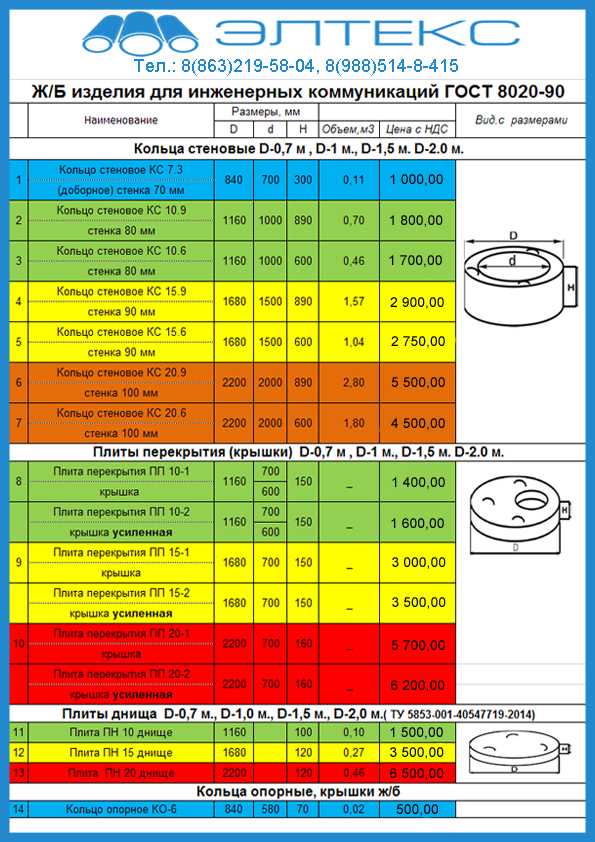

Маркировка изделийДиаметрвнутренний/наружныйв метрахВысотав метрахОбъём: кольца железобетонные колодезныев м3Примернаярозничная цена
КС 7.9КС 7.5КС 7.30,7/0,840,890,490,290,150,10,05190016501450
КС 10.9КС 10.61,0/1,160,890,590,240,1620001600
КС 13.91,3/1,410,890,32200
КС 15.9КС 15.61,5/1,680,890,590,40,2636502300
КС 20.12КС 20.9КС 20.62,0/2,21,190,890,590,590,10,37900060004350
КС 25.122,5/2,71,190,9715000

 Итак:

  • Каждый вид колец имеет своё назначение. Изделия самого маленького диаметра, чаще всего используются для монтажа смотровых резервуаров, кессонов для установки пожарных гидрантов и насосного оборудования, колодцев связи.
  • Водозаборные колодцы монтируют в основном из колец диаметром 1,0-1,3м. Далее, в размерном ряду идут изделия, которые используют в основном для монтажа канализационных септиков, отстойников, накопительных резервуаров и промышленных колодцев.
  • Кольца могут быть с гладким фальцем, либо иметь пазо-гребневое соединение. Хотя, на их стоимость, влияет не это, а объём кольца для колодцев, а вернее, объём бетона, затраченного на его изготовление.

Кроме того, заводы ЖБИ производят и другие элементы колодцев: днища и перекрытия, горловины, кольца с монолитным днищем, перфорированные и квадратные кольца, пластины для сборки резервуаров. О том, как правильно построить колодец из сборного железобетона, мы расскажем в следующей главе.

Как соорудить колодец из ЖБ колец

Чем хороши железобетонные кольца для колодца, так это тем, что дают возможность сокращать сроки строительства коммуникаций. Например, смонтировать ствол колодца на пять-шесть колец, в готовом котловане, можно за день. Помогает в этом грузоподъёмная техника, которая используется не только для выгрузки и перемещения изделий, но и для их установки на монтажное место.

Итак:

  • Монтаж в котловане ведётся снизу вверх. Кольца, в зависимости от назначения колодца, устанавливаются либо на плиту днища, либо на утрамбованный грунт с дренирующим слоем. При невозможности использования автокрана, например, если нет подъезда к месту строительства, строительство даже небольшого колодца приходится выполнять опускным способом.

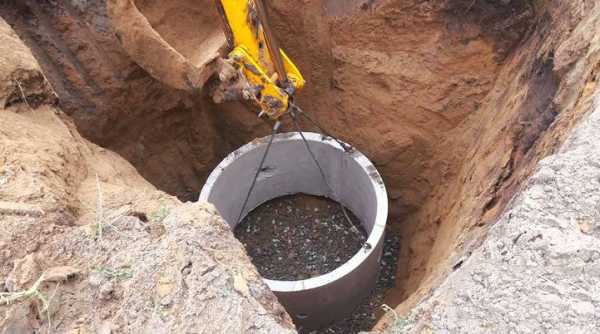

Монтаж колодца в готовом котловане

  • В этом случае, монтаж элементов ствола осуществляется сверху вниз, а грунт выбирается вручную, по мере установки следующего кольца. Этим способом монтируются все колодцы глубже шести метров, так как выкопать более глубокий котлован, просто невозможно. Да и стоимость земляных работ, в таком случае, может превысить расходы на строительство колодца.
  • Если копать глубокую шахту вручную не хочется, а это, в основном, питьевые колодцы, проще пробурить скважину, обратившись в специализированную фирму. Канализационные и смотровые резервуары, глубина которых редко превышает три-четыре кольца, многие владельцы частных домов и дачных участков предпочитают строить самостоятельно.
  • Тут главное, обеспечить правильное пространственное положение первого кольца, от него будет зависеть прочность всей конструкции. Отклонение ствола от вертикали недопустимо, поэтому уровень и отвес всегда должны быть под рукой. Для обустройства неглубоких коммуникационных колодцев используются обычные стеновые кольца с гладким фальцем.
  • Исключение составляют лишь те ситуации, когда грунтовые воды находятся слишком близко к поверхности земли, либо строительство ведётся в пучинистых грунтах. В таких случаях, давление воды, а так же сезонные подвижки грунта, связанные с его замораживанием и оттаиванием, могут нарушить герметичность соединения элементов ствола, и даже сдвинуть их с места.

Соединение колодезных колец стальными пластинами

  • Для того чтобы избежать подобных последствий в процессе эксплуатации сооружения, производят кольца с замком гребень-паз. Фигурные фальцы предупреждают сдвиг колец относительно оси ствола. В глубоких питьевых резервуарах их ещё дополнительно соединяют стальными скобами, либо пластинами с болтами, как на фото.
  • Подобные меры всегда принимаются и при строительстве глубоких колодцев. Кстати, кольца с усиленным армированием и утолщёнными стенками производятся тоже для таких ситуаций. Ведь грунтовые воды, а так же, встречающиеся в проходке плывуны, могут быть напорными, и стенки колодца должны выстоять под их давлением.
  • Герметизация стыков между кольцами производится с помощью грунтового проникающего состава, пенькового жгута и пластифицированного цементного раствора. Наружная обмазочная гидроизоляция обязательна для всех колодцев. Для этого отлично подходит жидкое стекло, битумная мастика.

Герметизация стыков между элементами ствола

  • Грунтование стенок изнутри, в питьевых колодцах производится только на стыках. Прочие резервуары можно обработать по всей поверхности, взяв любой состав, предназначенный для бетона: «Лахта», «Кальматрон», «Пенетрон», «Кальмафлекс». Герметизация и должная гидроизоляция стен канализационных септиков и отстойников изнутри очень важна, так как сточные воды не должны просачиваться в грунт.
  • Такие колодцы должны быть защищены и от воздействия низких температур, так как они находятся в зоне промерзания грунта. Питьевой колодец хоть и глубже, но тоже может замёрзнуть, особенно, если статический уровень воды находится высоко. Бетон впитывает воду и обладает высокой теплопроводностью. Если бетонный колодец, даже глубиной 20м, построен на пучинистом грунте, он тоже может замёрзнуть.
  • Поэтому, кроме наружной гидроизоляции, на уровне промерзания грунта, необходимо произвести ещё и утепление стенок. Для этого используют геотекстиль, пенный утеплитель, скорлупки из пенопласта, которые предназначены для труб большого диаметра.
  • Отлично подходят для этой цели и сыпучие утеплители: полистирольная крошка, перлит, керамзит, вермикулит. Их засыпают в проём, образовавшийся между стволом колодца и отрезком тубы большего диаметра, надетой на оголовок(см.Оголовок для колодца своими руками: строим и декорируем), либо в пазуху между стенками котлована и кольцами. Решение в каждом конкретном случае принимается индивидуально.

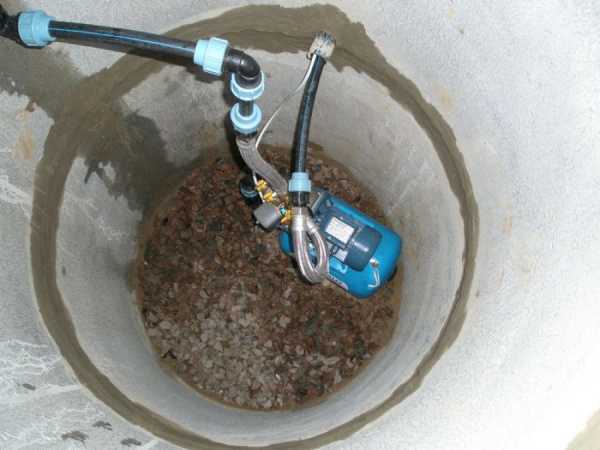

Ввод труб

Как сделать отверстие под трубу

  • Для колодца очень важно правильно выполнить ввод труб, иначе меры, принятые по обеспечению герметичности колодца окажутся напрасными. Если в стенке колодца нет готового отверстия, его нужно просверлить, и сделать это правильно. На примере сверху видно, как отличаются отверстия, выдолбленные зубилом и пробуренные алмазной «коронкой». Отверстие должно быть лишь на несколько миллиметров больше диаметра трубы.
  • Ввод металлических труб осуществляется через латунный сгон с резьбой на обоих торцах. На концах труб, навинчивающихся на сгон, тоже нарезается резьба. Соединение будет выполняться после герметизации ввода. Делается это так. Края отверстия обрабатываются тем грунтовым составом, который использовался для обработки стыков.
  • Из автокамеры или старого мяча вырезаются две заплатки, перекрывающие вход в стенке на пару сантиметров. В них делаются отверстия по диаметру сгона, с таким расчётом, чтобы резина плотно обжимала его стенки. Импровизированный уплотнитель надевается на сгон и приклеивается к бетону, например, клеем «Жидкие гвозди».
  • Остаётся выполнить обжимное соединение: накинув поверх уплотнителя шайбу, затянуть её гайкой. Такой вид соединения является самым надёжным, и не верьте тем, кто утверждает, что с этой задачей отлично справится монтажная пена. Со временем, она разрушается под воздействием влаги.

Ввод трубы ПНД в колодец

  • Для ввода пластиковых труб, вместо сгона используют отрезок гофрированной или гладкой трубы большего диаметра. Ввод гофры выполняется аналогично тому, что описан в случае с металлическим сгоном, либо зазор между гофрой и краями отверстия заполняется тем же раствором, которым заделывались стыки. Существуют варианты герметизации ввода с использованием заводского комплекта, состоящего из двух уплотнителей, гаек, шайб и герметика.

На последнем этапе строительства колодца выполняют обратную засыпку котлована, либо засыпку дренажных пазух, отделку оголовка, обустройство отмостки. Перечень этих работ зависит от назначения и конструкции колодца. Более подробную информацию, в каждом случае следует искать отдельно. На нашем сайте есть статьи практически по всем темам. Читайте их, штудируйте СНиП, делайте выводы и стройте колодцы на своём участке самостоятельно.

moikolodets.ru

Железобетонные изделия

АКЦИЯ ! ! ! ЖЕЛЕЗОБЕТОННЫЕ КОЛЬЦА КС 20.9 ПО САМОЙ НИЗКОЙ ЦЕНЕ В ГОРОДЕ 5000р шт.

______________________________________

ПОСТОЯННЫМ КЛИЕНТАМ И ОРГАНИЗЦИЯМ ДОПОЛНИТЕЛЬНАЯ СКИДКА ! ! !

(ПРАЙС-ЛИСТ)



Бетонные кольца для колодцев сегодня стали весьма востребованными строительными материалами, которые используются при возведении смотровых и водоотводных колодцев, погребов, систем канализации и электрических путепроводов. Именно поэтому этот вид железобетонных изделий сегодня производится весьма активно.

Железобетонные кольца для колодца представляют собой стеновой материал, в основном используемый для сооружения колодцев и шахт. Такими кольцами обычно пользуются владельцы загородных домов для водоснабжения своего хозяйства, строя бетонные колодцы, колодцы-септики и подземные коммуникации. Кольца железобетонные используются в колодцах в том случае, если воду необходимо поднимать с достаточно большой глубины или при нет возможности бурения скважины под установку насоса. Канализационные колодца колодцев монтируются в магистраль и выполняют роль ревизии системы, также для прочистки засоров. Колодезные кольца жб в ливневых магистралях служат для сбора дождевой воды и еще, выполняют роль отстойников, где собирается грязь и мусор с поверхности газонов и дорог. Бетонные кольца для колодца напорного водопровода и напорной канализации служат для монтажа в них запорных устройств, задвижек и кранов. Колодезные кольца жб могут применяться в магистралях электроснабжения, в них устанавливают соединительные муфты и приборы учета.

Производство железобетонных колец: наше производство выполняется строго по ГОСТ 8020-90. Мы используем только качественный и проверенный временем бетон марки М350. По этим нормам высота кольца ЖБИ должна равняться 900 мм. В конкретном трубопроводе конструкция колодцев может изменяться, если это предусмотрено рабочими чертежами, и кольца для колодца могут иметь закладные детали. По диаметру ГОСТ разделяет все железобетонные кольца на три основных типа — стандартные кольца колодца КС-10 с диаметром в 100 см, кольца КС-15 с диаметром 150 см, и кольца КС-20 с диаметром 200 см. Толщина стенок кольца жби составляет 8 -10 см. Однако выпускается также специальный вид доборных колец с другими параметрами для монтирования канализации из бетонных колец необходимой глубины.

Преимущества железобетонных колец:

            — входящий в состав колец бетон и стальной каркас из арматуры обеспечивают долговечность изделия;

            — ЖБ-кольца имеют устойчивость к сжимающим нагрузкам;

            — установка не требует больших затрат времени;

            — чистить гладкую поверхность легко и удобно;

            — ЖБ-кольца имеют относительно невысокую стоимость;

            — кольца используют как для установки канализации, так и для возведения тоннелей электросетей, теплосетей, телефонных кабелей и т.п.;

            — обладают устойчивостью к агрессивным средам;

            — ЖБ-кольца устойчивы к воздействию подземных вод и смещению грунта.

Качество бетонных колец: в наших кольцах мы используем только качественные материалы, используемые для производства бетонных колец материалы, проходят испытания на соответствие требованиям нормам и стандартам. А так же на территории нашего завода есть собственная лаборатория.



 Так же в продаже появились правильные перфорированные ЖБ кольца.

Отлично подойдут для септиков, сливных ям и дренажных колодцев. Ссылка ниже.

ЖБ кольца с перфорацией (ссылка)

Для вас есть полезная информация по строительству септиков и выгребных ям, пример расчета объема, варианты конструкций.

Устройство септиков и выгребных ям (ссылка)

Если вас интересует более подробная информация о ценах, акциях и скидках, просим вас связаться по нашим контактным телефонам или электронной почте. Мы всегда будем рады ответить на ваши вопросы и помочь в выборе нужных вам железобетонных колец.

Тел.: (863) 219-58-04, 219-58-14.

E-mail.: Этот адрес электронной почты защищён от спам-ботов. У вас должен быть включен JavaScript для просмотра.

xn—-btbkfse8bf1h.xn--p1ai

vest-beton.ru

Бетонные кольца ЖБИ размеры и цены в Ростове

АКЦИЯ ! Железобетонные кольца КС 10.9 — 1600р ! ! !

До конца сентября.



Строительство колодцев производится из различных железобетонных изделий. Компания ЭЛТЕКС занимается производством и реализацией колец жби цена которых ниже, чем у наших конкурентов, а поэтому приятно удивит Вас.

С помощью продукции нашего предприятия, а также наших опытных и квалифицированных сотрудников Вы сможете возвести колодец из бетонных колец для канализации, осмотра подземного оборудования, добычи воды из грунтовых вод или для прокладки других коммуникаций в максимально короткие сроки.

В первую очередь подготавливается котлован для колодца (примерно на 1-2 см шире первого кольца и на 10-15 см глубже). После установки, шахта углубляется вручную, а сверху устанавливаются новые кольца жби, пока колодец не достигнет необходимой высоты. Для скрепления из между собой, стыки колец промазываются цементным раствором, а также покрываются гидроизоляцией. Что касается размеров бетонных колец, у нас в наличии представлены изделия с диаметром 0.7 м (доборное высотой 300 мм), 1, 1.5 и 2 м (каждый с высотой 890 или 600 мм).

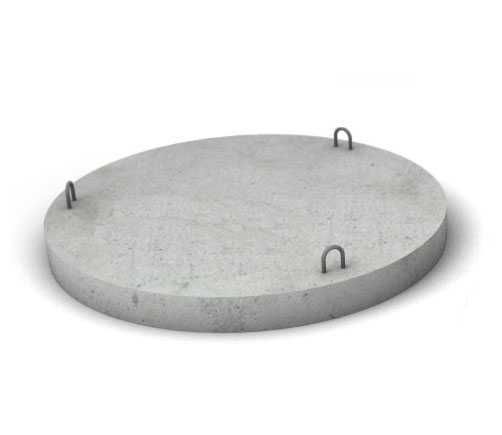

После этого с помощью подъемного крана на дно укладывается плита днища, которую также можно приобрести у нас (в ассортименте модели диаметром 1, 1,5 и 2 м). Также возможна заливка дна бетоном. Если необходимо установить дренажный колодец, либо канализационный резервуар, из которого вода впитывается в почву, то используются специальные жб кольца с перфорацией на поверхности.

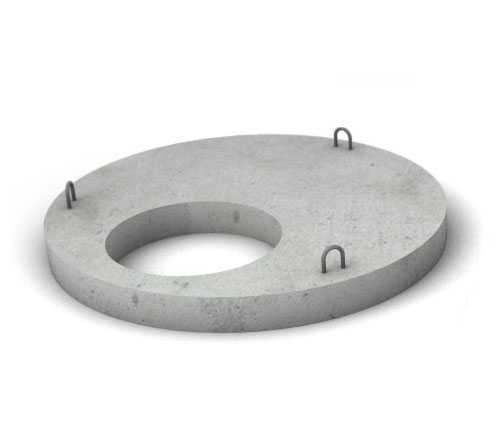

Сверху устанавливается плита перекрытия, которая сужает открытое пространство колодца для последующего монтажа горловины и люка из чугана или полимерного материала. Мы выпускаем плиты перекрытия под размер стеновых колец (0.7, 1, 1.5 и 2 м соответственно). Если на участке бывают подтопления, можно установить опорное кольцо, чтобы повысить уровень колодца над землей и избежать попадания воды и других объектов внутрь. На заключительном этапе (если речь идет о канализации или водяном колодце) производится закладка труб, которые соединяют между собой колодец и водопроводную систему в доме. Прокладку труб быстрым и бестраншейным методом также могут выполнить специалисты нашей компании.


Хотите заказать железобетонные кольца?
Получите прайс и консультацию по телефону 8(863)219-58-04

Вся наша продукция, представленная в каталоге, производится на собственном заводе жби компании ЭЛТЕКС и доставляется покупателям в Ростове-на-Дону и Ростовской области. Также возможно забрать приобретенные изделия самостоятельно. Для консультации по всем вопросам, связанным с наличием, приобретением и ценой на бетонные кольца и другие наши изделия из железобетона, либо заказа услуги по их установки в частных домах или на других объектах, Вы можете оставить заявку на сайте для звонка, либо позвонить самостоятельно или написать нам на электронную почту.

xn—-btbkfse8bf1h.xn--p1ai

Колодцы для дренажной системы. Дренажный колодец из бетонных колец .

После прокладки канализации и дренажной системы вокруг дома или на садовом участке  необходимо выбрать место расположения дренажного колодца. Тут необходимо брать во внимание санитарные нормы, чтобы обезопасить окружающих от возможных инфекций. Колодцы для дренажной системы или септик должен находиться на некотором удалении от дома. Рекомендуется выдерживать расстояние не менее 5 метров.

Источник чистой воды на территории участка должен находиться на удалении от септика не менее 30 метров. Размещение конструкции в самом низком месте участка следует исключить, чтобы не подвергать устройство подтоплению.

Существует несколько разных видов колодце, чаще всего для дачи используют следующие колодцы для дренажной системы:

  • из бетонных колец,
  • пластиковые, который может быть любой формы, в том числе и конический.

Колодцы для дренажной системы

Дренажный колодец из бетонных колец возводят, используя заводские железобетонные заготовки в виде колец. Конструкция представляет вертикальный ствол из железобетонных колец или пластика.

Устройство бетонного ствола дренажного колодца

Самым практичным считается дренажный колодец, сделанный из железобетонных колец. Заводские кольца имеют значительный вес и габариты, поэтому выполнение работ требует использование строительной техники. Устройство дренажного колодца для дачи следующее,

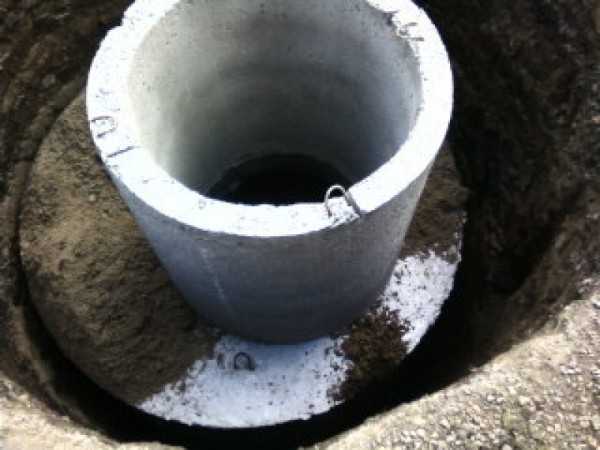

  • Первое кольцо устанавливают в подготовленное углубление в земле. Грунт вынимают лопатой до оседания кольца ниже уровня земли на 20-25 см;
  • Следующее кольцо устанавливают точно на периметр предыдущей заготовки.. Шов между колец заделывают раствором цемента и накладывают гидроизоляцию с внешней стороны дренажного колодца. Для этого мастикой покрывают поверхность колодца, крепят поверх неё рубероид и вновь обрабатывают поверхность гидроизолятора мастикой. Обработка внутреннего и внешнего ствола колодца гидроизоляцией усиливает конструкцию, делает её более прочной и долговечной.
  • Глубину колодца рассчитывают из предполагаемого объёма сточных вод. Дно колодца выравнивают, утрамбовывают и засыпают полуметровым слоем песка. Песочный слой засыпают слоем щебня такой же толщины. По желанию дно дренажного колодца можно залить бетонным раствором или заказать нужного размера бетонную плиту.



В процессе монтажа дренажного ствола в боковой его поверхности на нужном уровне пробивают отверстия для ввода труб дренажной системы и канализации.

После завершения всех строительных работ на поверхности колодца монтируют крышку для предохранения колодезного пространства от осадков. В крышке монтируют отверстие и устанавливают трубу для выброса газов

По окончании работ щель вокруг колодца засыпают гравием и грунтом. Верхний слой засыпки утрамбовывают глиной. Газоотводные трубы, которые должны возвышаться над уровнем колодца на 70 см.

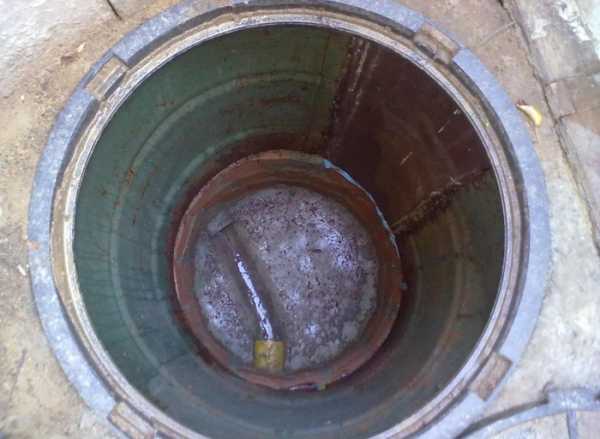

Смотровой колодец пластиковый

Устройства для контроля за состоянием дренажных и канализационных систем носят название «смотровые». С помощью смотровых колодцев проводят внешний контроль и необходимые мероприятия по очистке и ремонту дренажных систем.

Смотровой колодец представляет устройство из пластиковой гофрированной трубы, размер которой определяется техническими потребностями. На дне смотрового колодца размещено устройство, с помощью которого можно изменить направление водного потока, что позволяет оберегать дренажную систему от износа.

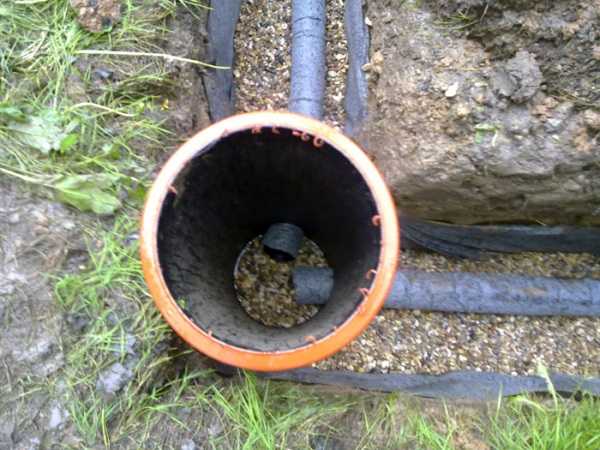

Колодцы дренажные пластиковые

Второй вид дренажного колодца представляет собой пластиковую гофрированную конструкцию. Монтаж колодца из пластика достаточно прост и не трудоёмок. Необходимо кроме пластиковой трубы приобрести днище, люк, уплотнители, резиновые манжеты.

Монтаж пластикового дренажного колодца проводят в таком разрезе:

  • обрезают гофрированную трубу до необходимой высоты, прорезают отверстия для подводки и крепления труб дренажной системы и устанавливают резиновые манжеты;
  • монтируют дно и проводят его герметизацию битумной мастикой;
  • готовят яму для установки дренажного ствола;
  • оформляют на дне ямы подушку из слоёв песка и щебня;
  • укладывают геотекстиль на дно ямы;
  • пластиковую комплекцию размещают в яме, подводят и крепят трубы дренажной системы и подключают насос;
  • пространство ямы вокруг гофрированного устройства засыпают гравием или щебнем, утрамбовывают поверхность вокруг колодца глиной;
  • устанавливают люк.

Конструкция пластикового дренажного колодца может иметь вид трубы или конуса. Выбор конструкции зависит природных условий, в которых применяются дренажные системы и колодцы для накопления вод. В природных областях с высокой влажностью и глубоким промерзанием почвы лучше использовать конические конструкции дренажных стволов.

На всех участках, где используются системы осушки, обустраиваются и смотровые колодцы для дренажа. Устройство этих конструкций выполнено по аналогичным схемам: рабочая камера, основа, лоток, горловина, крышка. Материалы, из которых изготавливают эти устройства, различны: камень, пластик, железобетонные блоки.

Оцените качество статьи. Мы хотим стать лучше для вас:




superda4nik.ru

Кольца колодезные: характеристики и цены

* негабарит

Для обустройства инженерных систем – канализационных, водопроводных, дренажных колодцев используются железобетонные кольца. Такие колодцы из колец называют сборными как раз потому, что возводятся они из нескольких элементов.



Сборные железобетонные кольца для колодцев и их выбор

Для каждого типа колодца необходимо подбирать кольца строго определенного диаметра. К примеру, в частном секторе для обустройства канализации чаще всего используются кольца для колодцев сборные железобетонные диаметром 1000.

Литая железобетонная основа кольца обеспечивает всей конструкции должную прочность и долговечность. Колодезные конструкции любого типа предусматривают не только сами кольца, но и другие элементы, подбираемые в соответствии с заданным диаметром. Таким неотъемлемым элементом является кольцо опорное, предназначенное для монтажа люка и его вывода на уровень асфальта или окружающего грунта.

Элементы колодца укладываются в такой последовательности: сначала днище или кольцо с днищем, стеновые элементы, крышка, доборы и затем люк. Каждый из них должен абсолютно точно соответствовать по диаметру предыдущей детали конструкции.



Как подобрать нужные кольца для колодцев

Тот, кто впервые встал перед необходимостью обустройства колодца, может столкнуться с трудностями подбора конкретной модификации ЖБИ. Справиться с этой задачей помогут специалисты завода ЖБИ-4.

Они непременно подскажут, каких габаритов необходимо приобретать кольца для конкретного колодца, что ещё и сколько необходимо для проведения работ. И уже в зависимости от комплектации заказа, количества и характеристик приобретаемой продукции определяется окончательная цена на ЖБИ кольца.

На сайте завода ЖБИ-4 представлен весь доступный сегодня на рынке размерный ряд колодезных колец. Все кольца маркированы в соответствии с диаметром и высотой изделия.

Пример обозначения нашей продукции:

  • Кольцо К-10-9
  • 10 (дм) – (100см) – диаметр
  • 9 (дм) – (90см) – высота



Цена на ЖБИ кольца от нашего завода

Подробный прайс-лист на всю предлагаемую продукцию размещен на сайте компании Каждая позиция снабжена детальным изображением и указанием точных размеров. В зависимости от объема приобретаемой продукции и регулярности покупок, цена на ЖБИ кольца может устанавливаться индивидуально для каждого отдельного клиента.

Кольца для колодца необходимо подбирать в четком соответствии с его предназначением. Для канализации можно взять кольца большого диаметра 100см и более, для дренажа можно приобрести кольца меньшего диаметра. Самое главное, чтобы все элементы сборного колодца соответствовали друг другу по диаметру.

Завод ЖБИ-4 является поставщиком продукции для крупных предприятий и организаций, занимающихся обустройством инженерных систем, а также для компаний, специализирующиеся на прокладке и обслуживании коммуникаций.

gbi4.ru

Кольца колодезные

Колодцы не теряют своей актуальности. Разница заключается лишь в том, что раньше шахту для них могли монтировать из древесины. Служила она довольно долго. Даже сегодня можно встретить изделия пережившие года. Но время не стоит на месте и сегодня в большей степени используют бетонные кольца для колодца. Они довольно практичны и имеют продолжительный срок службы. Также их монтаж занимает меньше времени. Такие кольца имеют свою классификацию и разновидности, поэтому стоит хорошо разбираться в них до того, как сделать заказ и установить их.

Какие бывают колодцы

Раньше слово колодец применялось только к строениям, которые были предназначены для забора питьевой воды. Сегодня в строительной практике это слово может применяться к различным изделиям. Одним из видов колодцев является канализационный. Он также монтируется из бетонных колец, но его предназначение несколько разница. Одни канализационные колодцы используются для прокладки водопровода и кабельных коммуникаций. В них может располагаться насосное оборудование, которое используется для скважин. Также в них помещают основные узлы развязки и контроля подачи водопроводной воды.

Газовые колодцы используются в газовых магистралях для доступа к вентилям и их обслуживания. Есть колодцы для сточных вод или дренажные. Они необходимы в тех случаях, когда требуется отвод дождевой воды или воды от талого снега. Такие строения служат для сбора и перекачки этой жидкости к очистным сооружениям. Колодцы для осмотра могут размещаться по периметру протяженности канализационного тока или дренажных каналов. Их предназначением является простой доступ к магистрали и возможность очистки засоров, если они возникнут. Некоторые виды колодцев используют как выгребные ямы или септики. Для каждого вида колодца требуется свой подход при монтаже, а соответственно и свой тип, колец, который будет использоваться, поэтому также важно знать и о разновидности колец.

Кольца и их разновидности

Если говорить просто, то условием разделения колец на виды служит в основном место и способ их монтажа, поэтому выделяют:

  • вспомогательные или доборные;
  • кольца для формирования стен шахты;
  • донные кольца;
  • колодезные кольца с замком;
  • кольца, на которых смонтирована плита перекрытия;
  • бетонные кольца сборные;
  • армированные или железобетонные кольца.

Первый вид бетонных колец используется в согласии со своим названием. Они не монтируются самостоятельно. Обычно их применяют в паре с другими видами колец. Размеры доборных могут отличаться от стандартов. Они могут быть уже или меньше по высоте. Это может быть связано с тем, что при строительстве колодца не всегда можно учесть все подводные камни, и в некоторых случаях приходится углубляться больше, чем планировалось изначально, а это означает, что бетонные кольца могут не выступать над землей на требуемом уровне. Если поставить еще одно стандартное, то высота будет выше требуемой для монтажа, например, домика на колодец. Именно в таких ситуациях и выручают доборные кольца.

Стеновые кольца имеют заданный стандартный размер. Они применяются для формирования основы шахты колодца. Они должны иметь стенки требуемой толщины, чтобы под натиском грунта не происходило разрушения. Железобетонные кольца имеют более прочную структуру за счет использования армирующих элементов внутри конструкции. Это могут быть прутья арматуры или специальная подготовленная сетка. Донные кольца с закрытым торцом используются для выгребных ям или для ям, которые предназначены для хранения питьевой воды.

Бетонные кольца с плитой перекрытия используются для завершения всей конструкции. Обычно в плите предполагается наличие отверстия под монтаж основы люка и крышки люка. Такие решения часто применяются для канализационных и коммуникационных шахт. Кольца с четвертью или замковые имеют по торцам небольшие выступы и углубления. Они соединяются между собой, образуя прочное и герметичное сочленение. Сборные элементы изготавливаются по индивидуальному проекту для конкретного объекта. Они представляют собой завершенную конструкцию с днищем и оголовком. Используются для септиков и создания резервуаров для хранения чистой воды.

Обратите внимание! Каждая конструкция индивидуальна, поэтому в ней может быть использована комбинация тех или иных элементов и видов бетонных колец. Есть также отдельный подвид изделий в форме квадрата.

Плюсы и минусы бетонных колец

Железобетонные кольца имеют большое количество преимуществ. Если перечислить основные, то это:

  • хорошая герметичность;
  • продолжительный срок службы;
  • простота проведения монтажных работ;
  • возможность создания конструкций большой глубины;
  • устойчивость к смещению и боковому давлению грунта;
  • разнообразие размеров и возможность изготовления под заказ;
  • простота ликвидации трещин и сколов;
  • отсутствие токсичных выделений.

Недостатком является необходимость найма дополнительной техники для доставки и монтажа. Для больших размеров придется использовать подъемный кран. С меньшими можно обойтись ручной или электрической лебедкой. Во время проведения работы требуется аккуратное обращение, если элемент упадет с высоты, то просто расколется на части и восстановить его не будет возможности. Такие изделия имеют гарантийный срок службы, поэтому рано или поздно их придется менять.

Маркировка и размеры

Для стандартизации производства самих изделий и колодцев были разработаны обозначения, а также размеры. Используются двух- или трехбуквенные обозначения, а также цифры. Например:

  • КС – кольцо для стенки шахты;
  • КО – завершающий элемент, который является опорным;
  • КФК – элементы, которые применяются для дренажных или водосборных систем и канализаций;
  • КВГ – универсальная единица для колодцев под водо- и газопровод;
  • КЛК – ливневые единицы, которые предназначены для отвода дождевой или другой воды после осадков.

Цифры, которые идут после приведенных выше сокращений обозначают высоту и ширину изделия. Например, КС-10-6 – говорит о том, что элемент не имеет дна, первая цифра говорит о внутреннем диаметре, который равен 1 метру, а вторая цифра указывает на общую высоту, которая составляет 60 см. Свою маркировку также имеют аксессуары или дополнительные элементы к кольцам:

  • ПД – верхняя плита, которая укладывается на дорожный просвет;
  • ПП – плита, в которой есть отверстие под люк;
  • ПН – это нижняя плита, которая обеспечивает герметичность днища;
  • КО – дополнительный элемент, который укладывается под дорожное покрытие.

Каждая отдельная плита по диаметру подбирается под диаметр кольца, на который будет смонтирована.

Обратите внимание! Разброс размеров по диаметру находится в пределах от 80 см до 220 см, а по высоте – от 30 см до 90 см. Более подробно можно посмотреть в таблице, которая приводится ниже.

Железобетонные кольца

Наличие усиливающей основы не является обязательным требованием, но именно ЖБИ единицы отличаются высокой устойчивостью. В заводских условиях кольца изготавливаются путем вибрационной трамбовки. В форму устанавливается основа для ЖБИ. После этого форма опускается на специальный постамент. Сверху заливается подготовленный раствор и включаются двигатели, которые и обеспечивают вибрационное воздействие. Благодаря этому процессу производится быстрая усадка и взаимодействие металлических прутьев и бетона. По завершении процесса форма снимается, а ЖБИ оставляется на месте до полного высыхания, после чего складируется на площадях производителя. Чаще всего железобетонные кольца используются под дорожным полотном и в других местах со значительной нагрузкой.

Самостоятельно изготовление

Бетонные колодезные кольца легко можно изготовит в домашних условиях. Даже ЖБИ единицы поддаются обработке. Основное, чем придется обзавестись – специальная форма. Ее можно сделать самостоятельно. Для этого потребуются обрезки металлической или пластиковой трубы с большим диаметром. Также форму для колец можно изготовить из древесины. Отдельные дощечки сбиваются между собой в круг, как это делалось для бочек. Два элемента должны быть различного диаметра, разница будет равна толщине стенки. Подойдет также и листовой материал, его можно согнуть на прокатном станке. Чтобы в процессе стенки не деформировались через каждые 20 см привариваются вертикальные распорки.

Меньший круг укладывается внутрь большего и выставляется посередине. После этого их можно зафиксировать между собой распорками, чтобы они не смещались. Готовится бетонный раствор в пропорциях 4:3:1. Первая цифра – это количество частей щебенки или другого наполнителя, вторая – песок и третья – цемент. Воды должно быть не слишком много, чтобы раствор был нежидким. Между формами укладывается армирующая арматура и заливается подготовленным раствором. С помощью деревянного бруска или глубинного вибратора производится трамбовка составляющих кольца. В раствор также стоит опустить скобы из стальной проволоки на всю высоту кольца. С ней будет легче производить погрузку и монтаж. Снимать форму можно через 3 или 4 дня. Все зависит от погодных условий. Для наглядности посмотрите видео.

bouw.ru

Дренажный колодец — ПВХ или бетонные кольца?

Другие записи про колодцы

Колодец — старейшее водозаборное сооружение, обнаруженное археологами в самых древних человеческих поселениях. Не потерял свою актуальность этот источник воды и сегодня. Несмотря на то, что любой может заказать бурение скважины, многие…

Если при устройстве колодца вы столкнулись с плывуном, вам обязательно предложат донный фильтр и щит, сдерживающий насыщенный водой грунт. Впрочем, сделать донный фильтр посоветуют и в случае, если колодец не на плывуне — для получения кристально…

Наступила осень, и приходит оптимальное время для копания колодцев и их сервисного обслуживания, например, очистки. Ведь осенью уровень стояния грунтовых вод самый низкий. Конечно, год на год не приходится, и такой благоприятный момент можно…

У меня на участке 11 соток колодец. Вода в колодце солёная, напоминает минералку без газа… Какие-нибудь растения я могу поливать в огороде такой водой? Другого источника воды поблизости нет. Каковы последствия такого полива могут быть? Что можно…

Как очистить воду в колодце, вода стала желтоватой

Самые доступные источники водоснабжения, то есть лежащие на поверхности, — это родник, пруд или речка. Однако в условиях дачного поселка их едва ли можно рассматривать как реальные источники: во-первых, их качество не соответствует стандартам…

Смотрите все материалы про колодцы:
Смотреть все

7dach.ru
