Что такое сваи винтовые для фундамента – Фундамент на винтовых сваях минусы и плюсы

Содержание

Что такое винтовой фундамент. Основные особенности винтового фундамента своими руками: возведение шаг за шагом

Составляя проект будущей постройки очень важно правильно выбрать фундамент под нее. В сегодняшней статье речь пойдет о винтовом фундаменте и его особенностях. Рассмотрев все преимущества и недостатки такого основания, мы сможем понять, стоит ли, и когда его нужно использовать. Составим пошаговую инструкцию возведения винтового фундамента своими руками.

Оглавление:

  1. Фундамент на винтовых сваях своими руками. Недостатки и достоинства конструкции
  2. Когда применяется винтовой фундамент
  3. Особенности винтовой конструкции
  4. Необходимый вариант свай для установки своими руками
  5. Расчет и проектирование сооружения своими руками
  6. Основные этапы работы по установке свай своими руками

Фундамент на винтовых сваях своими руками. Недостатки и достоинства конструкции

Винтовой фундамент- это оптимальный вариант основы для почвы пучинистого типа. Он представляет собой сборную конструкцию из винтовых свай, которые выглядят как большие шурупы. За счет своих свойств такие опоры устойчивы к промерзанию грунта и могут располагаться на различных глубинах.

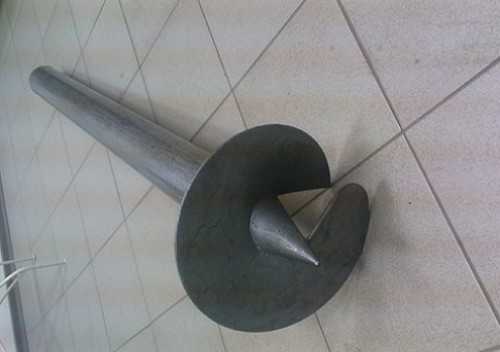

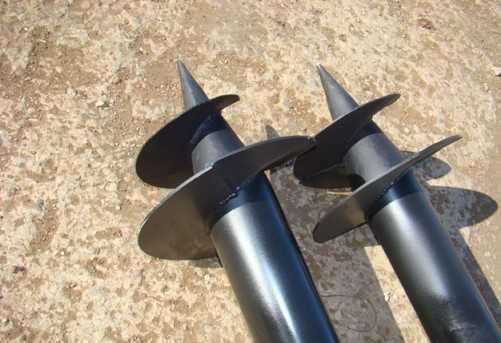

Винтовая свая представляет собой устройство с заостренным концом, и внизу трубы имеет режущий элемент (лопасть). За счет такой формы опоры легко помещаются (ввинчиваются) в почву с различным уровнем прочности. Сваи такого типа применяются как на стройке мелких, так и крупногабаритных масштабов. Винтовые сваи отличаются рядом преимуществ так как:

  • способны противостоять пучению почвы;
  • уплотняю грунт;
  • отличаются высоким показателем устойчивости.

Благодаря своей конструкции, при необходимости, винтовые сваи можно наращивать ( при глубоком залегании твердых видов грунта) и закручивать на значительную глубину. Верхняя часть данных опор жестко фиксируется арматурой, металлическими балками. В таблице указаны виды винтовых свай, относительно их конструктивных особенностей.

Разновидности винтовых свай
Литые Конструкции оснащены литыми наконечниками, за счет чего монтаж опор можно производить даже в мерзлую землю, без использования специальной техники.
Сварные Сварные конструкции предназначаются для почвы с небольшой плотностью. Они отличаются простотой сборки и гораздо меньшей ценой.



Винтовые опоры могут иметь различное покрытие, которое отличается устойчивостью к воздействию коррозии. Самым эффективным считается полимерное покрытие, однако оно очень сложно наносится на металл. Выделяют также холодное цинкование, покрытие на основе полиуретановых смол, горячее цинкование, эпоксидное покрытие и т.п.

Многолетней практикой доказано, что 20 % от бюджета на сооружение дома составляют затраты на материал и работу с фундаментом. Чтобы сократить расходы, хорошей альтернативой станет винтовая основа. Это один из плюсов такого типа фундамента К ряду его преимуществ относятся:

  • скорость и простота монтажного процесса;
  • не требует изготовления цоколя;
  • отсутствует сборка опалубки;
  • не требуется дополнительное утепление;
  • возможность работать в любое время года;
  • наличие проветривания подполья;
  • возможность демонтажа любого из элементов конструкции;
  • на небольших стройках не требуется использование спецтехники;
  • отсутствуют временные задержки, так как возведение стен возможно сразу после монтажа фундамента.

В ряд недостатков винтового фундамента включают:

  • невозможность монтажа на горных породах;
  • подвержение конструкций коррозии;
  • ограничение в нагрузке на основу;
  • при неправильном монжа винтовые сваи могут провалится в почву или наоборот быть вытканными из земли.

Когда применяется винтовой фундамент

Спектр применения винтовых свай достаточно широк. Их используют для строительства фундаментов под временные сооружения, коттеджи, бани, беседки и т.д. В общем можно сказать, что винтовой фундамент отличный выбор для малоэтажного строительства. Хорошо смонтирована такого типа опора может выдержать общий вес сооружения до 50 тонн. При этом, качественная винтовая свай удерживает на себе до 9 тонн.

Винтовой фундамент станет отличной альтернативой для построек в лесной местности, на береговых склонах, речных причалах и т.д. Установка такого основания не требует ровного рельефа, его можно создавать почти на всех разновидностях почвы, к тому же он не вредит природе и хорошо дополняет любой ландшафт.

Специалисты отмечают использование винтовых свай при возведении временных построек, так как при ненужности данного типа опоры легко поддаются демонтажу.


Особенности винтовой конструкции

За счет своих конструктивных особенностей свайно-винтовой фундамент обрел широкую популярность в строительных работах,  а именно в местах с непредсказуемыми климатическими условиями, высоким уровнем грунтовых вод и нестандартным рельефом. Согласно конструктивному критерию винтовые сваи принято разделять на широколопастные и узколопастные.

Широколопастные элементы в свою очередь деляться на одновитковые и двухвитковые. Первый тип - это деталь, в виде стальной трубы, которая в конце имеет один единственный виток винтовой лопасти. Вверху конструкции сделаны специальные отверстия для фиксирования и использования бура. Одновитковые сваи чаще всего используют при сооружении заборов и фундаментов для небольших коммерческих и частных помещений. Второй тип - широколопастные двухвитковые сваи получили свое применение на стройке двухэтажных домов, в местах с проблемной почвой. Конец таких конструкций состоит из двух виткового расширения, за счет чего опора более устойчиво закрепляется в земле.

Узколопастные конструкции бывают многовитковыми и трубчатыми.  Первый вариант представляет собой деталь, которая имеет острый наконечник. За счет этого многовитковые сваи используют в работе с почвой высокой плотности. Второй вариант применяют в зимний период, для работы с мерзлым грунтом. Дополнительная фиксация таких опор происходит за счет специальных отверстий на стволе конструкции, в которые проникает почва и делает сваю более устойчивой.

Необходимый вариант свай для установки своими руками

 Выбирая сваи для сооружения фундамента своими руками нужно учесть целый ряд нюансов. Во-первых, следует поинтересоваться производителем материала, между отечественными и импортными элементами есть различия, которые могут не подойти для работы в той или иной местности. Во- вторых, не забывайте о толщине стенок свай. Это как раз тот случай, когда толщина материала обеспечивает долгосрочное служение конструкции. Третий критерий выбора, по праву можно назвать основным, так как он касается размеров свай. На строительном  рынке представлены винтовые сваи диаметром от 57 мм до 219 мм. Этот выбор регулируется знаниями о параметрах и несущей способности будущего здания. Для средних габаритов сооружений лучше приобрести винтовые сваи диаметром от 108 мм.

Расчет и проектирование сооружения своими руками

Для сооружения винтового фундамента под дом обязательным пунктов считается вызов геолога, который сделает экспертизу грунта на планируемом под строительство участке. Только после уточнения таких моментов как:

  • тип грунта;
  • климатические особенности;
  • уровень промерзания грунта;
  • уровень грунтовых вод;

Можно полностью создать проект будущего сооружения. Немаловажным сразу проконсультироваться с профессионалами и рассчитать предполагаемый вес всей постройки, под которую готовится винтовой фундамент. Делая предварительные расчеты не упустите момент коэффициента дополнительных нагрузок от возможных осадков. Согласно полученным цифрам хозяин сможет приобрести для стройки те сваи, которые будут наиболее подходящие под проект. Заранее нужно иметь план всего дома, под который закладается фундамент из винтовых свай, чтобы спланировать все монтажные детали.

Основные этапы работы по установке свай своими руками

Установка винтовых свай для фундамента, достаточно ответственный, требующий соблюдения правил процесс. Перед основной сборкой конструкции, следует провести так называемые подготовительные работы: собрать весь необходимый инструментарий и дополнительные материалы. В их ряд входят:

  • магнитный и водяной уровни;
  • большая рулетка;
  • болгарка;
  • сварочный аппарат;
  • лом;
  • трубы металлические;
  • колышки для разметки участка и шнур;
  • набор электродов;
  • лопата;
  • ручной бур;
  • план строительной территории, чертежи.

Заранее стоит заготовить краску по металлу, специального предназначения.

Устанавливать винтовые сваи можно двумя способами: ручным и при помощи профессиональной техники. Если выбран ручной метод, то для работы понадобится не одна пара рук. Также заранее стоит позаботится о приспособлениях для завенчивания опор.

Монтаж винтового фундамента проходит в несколько этапов. Практика показывает, что три-четыре человека, в день, могут свободно установить 5-6 опор. Инструкция по монтажу основания из винтовых свай выглядит так:

Этап 1. На запланированном участке при помощи колышек и шнура, разбиваем территорию под создание фундамента. Опытные мастера рекомендуют разбить место на одинаковые прямоугольники, это позволит с большей точностью, равномерно распределить сваи по периметру, так чтобы нагрузка была равной на всех опорах.

Этап 2. На этом этапе начинается монтаж сваи. Для этого в размеченном месте, лопатой, снимается верхний слой земли. Не нужно делать глубокие ямы для опор, их основная, конструктивная функция, не рушить грунтовый покров, а просто заглубляться в него. Работа над установкой первой винтовой сваи (как и остальных) требует использования водяного и магнитного уровней. Первый используют для обнаружения перепада высот земли, второй помогает определить неровности при завинчивании опоры. Стоит понимать, что от правильности монтажа опор зависит прочность и устойчивость постройки, поэтому новичкам в этом деле профессионалы дают дельный совет, по очереди установить угловые сваи и только тогда работать над остальными.

Этап 3. После установки, сваи бетонируют. Это нужно и для дополнительной фиксации опоры в почве, и для защиты от скорого повреждения коррозией металла. Для утрамбовки раствора, дабы в нем не оставались пузыри с воздухом, стоит применить вибрационные приборы. При помощи болгарки, по уровню, обрезаются верхние части опор. После этого к каждой из них сварочным аппаратом крепятся оголовки, и можно приступать к так называемой обвязке.

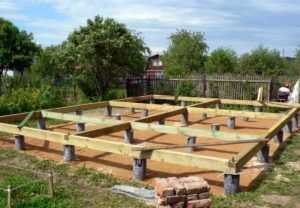

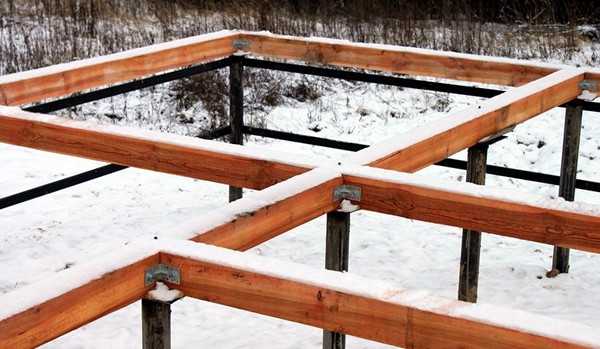

Этап 4. Обвязка фундамента выполнена из деревянного бруса называется ростверком. Лучше всего с этой целью приобретать материал из хвойных пород, так как они отличаются высокой устойчивостью к процессу гниения и обладают свойством природного антисептика. Для прочности конструкции сечение деревянного подспорья должно быть более 15см*15 см. Покупая брус для обвязки лучше взять его количество с запасом примерно в 10%. Также обратите внимание на состояние деревянного материала, главное чтобы он был полностью сухим и не был пропитан влагою, иначе ростверк из некачественного дерева быстро рухнет. Для монтажа деревянной обвязки используют резьбовой и универсальный ( с применением хомутов)методы, металлические конструкции собирают с помощью сварки. На этапе сборки обвязки потребуются такие инструменты и дополнительные материалы: анкера, уровень, рулетка, рубероид, саморезы, уголки металлические,молоток и т.п. Мастерам-новичкам лучше ознакомится с некоторыми советами специалистов, относительно монтажа обвязки.

  1. Выбирая деревянный материал для обвязки обратите внимание на его ширину, которая должна быть на порядок шире сваи фундамента.
  2. Внимательно следите за креплением саморезов, важно чтобы оно было расположено в самом центре.
  3. Не забывайте о обработке древесины специальными защитными средствами.
  4. Перед началом монтажа, весь брус проверьте на целостность.
  5. Метод крепления при помощи хомутов не подходит для винтовых конструкций, в которых опоры установлены в виде перевернутой буквы “П”.
  6. Для надежности деревянный брус укрепляют рубероидом и дополнительно обрабатывают олифой.
  7. Не забывайте о правилах безопасности на строительном участке, работайте в форме, одевайте строительные перчатки.
  8. Для создания долговечной конструкции, если позволяют финансы, лучше покупать клееный брус, который славится своими термозащитными и гидрофобными свойствами.

Для дополнительной информации смотрите видео:



strport.ru

особенности конструкции, преимущества и недостатки

Развитие технологий производства материалов привело к тому, что широкой массе потребителей стали доступны технологии, которые ранее применялись лишь специализированными службами и структурами. В качестве примера можно рассмотреть создание фундамента на винтовых сваях, который обретает всё большую популярность, благодаря своим эксплуатационным характеристикам. О некоторых нюансах технологии монтажа такой основы пойдёт речь далее.

Что такое свайно-винтовой фундамент?

Свайно-винтовой фундамент представляет собой основу для строительства зданий самого разного назначения. Особенность технологии заключается в том, что в качестве опорных элементов используются стальные сваи, оснащённые лопастями, напоминающими резьбу винта (отсюда и название). Сама свая состоит из трёх основных элементов:

  • Нижняя часть. Этот торец сваи имеет, как правило, заострённую форму и здесь с помощью сварки крепятся лопасти.
  • Средняя часть. Составляет «тело» сваи и представляет собой цилиндрическую трубу определённого диаметра.
  • Верхняя часть. Может быть оборудовано отверстиями для установки рычагов, используемых для ввёртывания сваи и опорной площадки, которая будет применяться для крепления обвязки.

Диаметр сваи должен выбираться, исходя из предполагаемой нагрузки – чем выше вес строения, тем больше диаметр. Сваи покрываются специальными антикоррозийными составами, предотвращающими их разрушение в результате воздействия влаги.

Свойства свайного фундамента

Касаемо эксплуатационных характеристик технологии свайно-винтового фундамента необходимо отметить, что здесь можно выделить, как неоспоримые преимущества, так и недостатки.

Преимущества

К числу положительных моментов можно отнести:

  • Простота. Свайно-винтовой фундамент монтируется сравнительно проще, чем привычный ленточный или сплошной вариант изготовления опоры.
  • Быстрота. Свайный фундамент устанавливается быстрее, чем прочие варианты изготовления фундамента.
  • Универсальность. Здесь имеется в виду, что монтаж рассматриваемого типа фундамента возможен практически при любом рельефе поверхности, без сложных работ по выравниванию.
  • Самостоятельность. Все необходимые работы могут быть проведены без применения специальной техники, привлечения наёмных специалистов или привязки к определённому времени года.
  • Вариативность. Свайно-винтовой фундамент может быть смонтирован практически на любом типе грунта, включая условия севера.
  • Модульность. Если в качестве основания для строения использовался свайный фундамент, то не составит проблем расширить его, в случае необходимости возведения пристройки.

Недостатки

Однако у технологии можно выделить и некоторые недостатки, к числу которых относятся:

  • Перед началом работ по монтажу должны быть проведены специальные расчёты, касаемо диаметра свай, расстояния между элементами и глубины их установки.
  • Сам процесс установки свай может потребовать усилий и некоторых базовых навыков, а также привлечения нескольких человек.
  • Для того чтобы такой фундамент стоял долго, необходимо тщательное соблюдение технологии монтажа.

Виды свайно-винтовых фундаментов

Технологию свайно-винтового фундамента можно условно разделить на несколько отдельных типов, которые будут отличаться в зависимости от применяемых свай.

  1. Сваи с имитацией лопастей и специальным зубчатым торцом. Такие опоры обычно используются для монтажа основ под строения на грунтах, подвергаемых сильному промерзанию. Такие условия характерны для северных территорий. Нижний торец сваи имеет зубчатую форму и небольшой ширины лопасти, в результате чего, при ввёртывании её в грунт, он заполняет внутренние полоти, чем укрепляет опору. В случае же необходимости бетонирования сваи грунт изнутри извлекается, после чего заливается бетон.
  2. Сваи для средних типов грунта. Эти сваи наиболее распространены и предназначены для монтажа основ под строения небольшого веса. Применяются на нормальных грунтах с глубиной промерзания до 1.5 метра.
  3. Сваи с широкими лопастями. Этот тип опор используется при проведении работ на пучинистых или рыхлых грунтах. Лопасти такого элемента должны иметь не менее двух полных оборотов вокруг сваи.

Что касается оголовков сваи, то они так же могут несколько отличаться в зависимости от назначения и применяемых материалов для монтажа обвязки.

Монтаж свайно-винтового фундамента: пошаговая инструкция

Монтаж винтового фундамента следует осуществлять в несколько этапов, которые следует рассмотреть отдельно.

Подготовка

Для начала необходимо провести подготовку к работам. Прежде всего, необходимо выполнить анализ грунта, в соответствии с которым, будут проводиться необходимые для монтажа фундамента расчёты. Следует также составить подробный план будущего фундамента. Кроме того, несмотря на минимальные требования по подготовке основания к работам, следует максимально освободить пространство от корней деревьев и кустарников, которые могут серьёзно осложнить работы.

Разметка

Далее, в соответствии с проектом, проводится разметка участка. Для этих целей используются обрезки арматуры и прочный шнур. Суть работ состоит в том, что колья вбиваются по углам будущего фундамента и между ними натягивается шнур. Колья также необходимо установить в местах пересечения стен строения. Эти отметки можно считать основными. Далее, используя их в качестве отправных точек, с шагом около 1.5 метра вбиваются колья по всему периметру фундамента и вдоль внутренних стен.

Земляные работы

Далее следует этап земляных работ. В местах установки кольев разметки снимается верхний слой грунта, на глубину около 10 см и диаметром примерно равным диаметру сваи вместе с лопастями. Здесь важно не перестараться, так как излишнее заглубление или расширение приведёт к снижению устойчивости сваи.

Монтаж свай

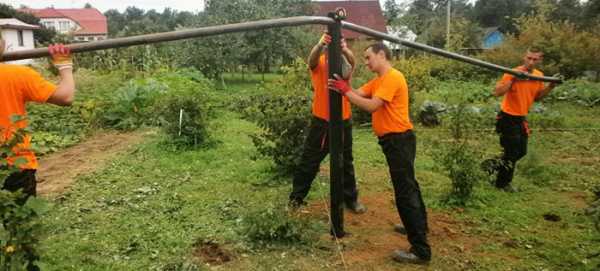

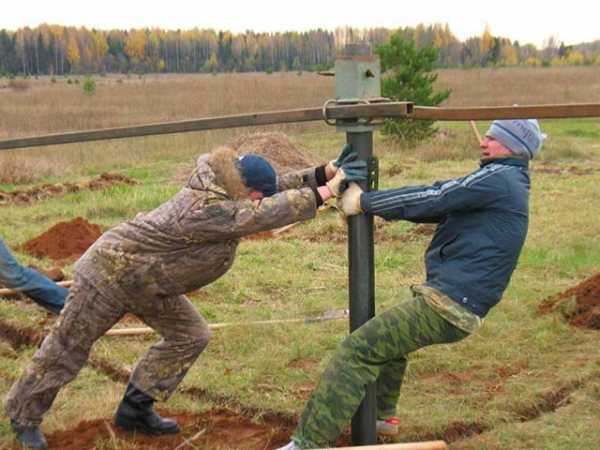

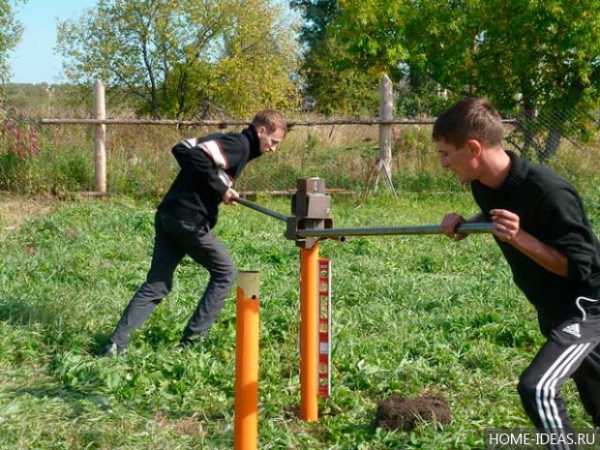

Затем вворачиваются сваи. В специальные отверстия в опоре вставляются рычаги, и вращательными движениями свая вкручивается в грунт до необходимой глубины. Важно помнить, что при этом необходим постоянный контроль положения центральной оси сваи, так как отклонения скажутся на устойчивости конструкции. Кроме того, верхние торцы свай должны находиться в одной плоскости, для чего необходимо использовать нивелир. После вворачивания свай, внутрь опор заливается бетонный раствор, который придаст будущей конструкции дополнительную прочность.

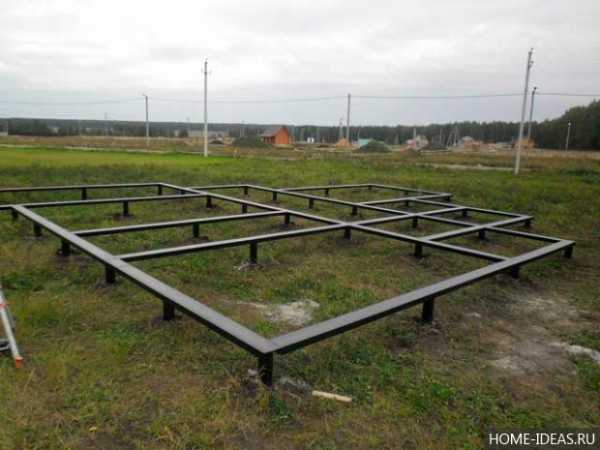

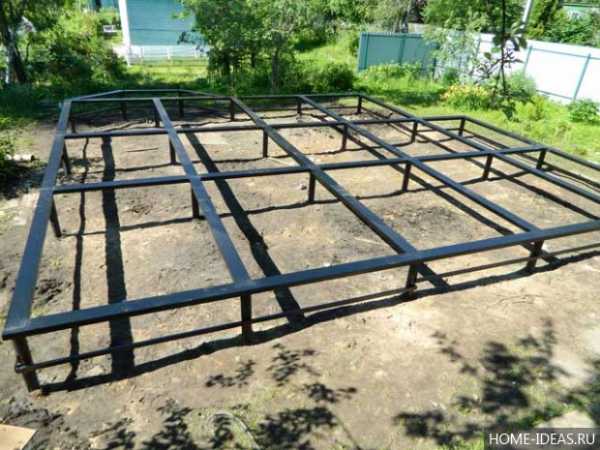

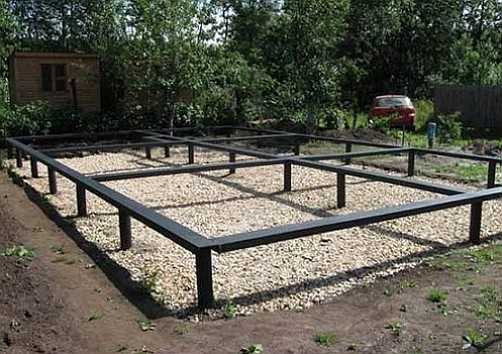

Когда все сваи будут установлены, к верхним торцам элементов привариваются горизонтально расположенные пластины, на которые укладываются и крепятся элементы обвязки фундамента. В качестве частей обвязки могут быть использованы деревянные брусья или металлические швеллера.

Монтаж свайно-винтового фундамента может с успехом применяться в качестве опоры под строения хозяйственного или жилого назначения и, при соблюдении необходимых технологических условий способен выполнять свои функции в течение длительного времени.

home-ideas.ru

Свайно-винтовой фундамент: особенности

Современное российское строительство отличается массовым внедрением передовых технологий, разработанных как в нашей стране, так и за ее пределами. Одним из лучших изобретений в сфере проектирования и возведения зданий по праву считается свайно-винтовой фундамент. Такое основание очень популярно среди наших соотечественников благодаря экономии материалов, а также скорости и простоте проведения работ. Наиболее широко такая конструкция представлена в сегменте частного строительства, однако ее можно встретить и там, где сооружаются легковесные здания, такие как гаражи, мини-офисы, мастерские, станции технического обслуживания. Опоры с винтами незаменимы на участках с неровным ландшафтом и здесь их преимущества перед объектами аналогичного назначения очевидны.

Основной опорный элемент

Бесспорно, свая является незаменимой составляющей представленных основ и являет собой металлическую трубу с цинковым покрытием. Нижняя часть детали снабжена лопастью с витой конфигурацией. Основные отличия между такими сваями – их длина и диаметр.

Конструкция и размеры элемента

Стоимость металлических стержней колеблется в диапазоне 100 – 300 евро в зависимости от их размера и производителя. На строительном рынке присутствуют и недорогие образцы (50 – 70 евро), но это, как правило, опоры минимального размера. К слову, такие сваи могут устанавливаться не только там, где будет возведен дом. В ряде случаев мы можем встретить их при монтаже оградительных конструкций и заборов. Также в смету необходимо включить крышки для опор (около 35 евро), разумеется, если без них нельзя обойтись. Не забывайте и о крепежных деталях, а именно о болтах и комплекте эксцентриков.

Если вы не являетесь специалистом в данной области, помимо покупки материалов, придется раскошелиться на оплату труда строительной бригады. После суммирования всех составляющих сметы мы можем выяснить итоговую сумму расходов, в которую обойдется фундамент на винтовых сваях под ключ.

Положительные характеристики

Возможен монтаж на любых почвах

В первую очередь отметим плюсы основы на сваях. Для начала нужно упомянуть о высокой несущей способности такой конструкции. Все мы понимаем, что чем выносливее строительный объект, тем дольше его эксплуатационный период, и здесь с этим параметром все в полном порядке. Также винтовой фундамент в полной мере показывает все свои достоинства на любых почвах, кроме скалистых.

Очень часто при устройстве опорной основы на металлических сваях не требуется привлечение специальных технических средств и оборудования, что также можно отнести в плюсы. Привлекает застройщиков и тот факт, что данный тип основ может выполняться в любое время года, даже зимой. Как видите, плюсы такого решения очевидны, а есть ли у него минусы?

Недостатки конструкции

Минусы свайно-винтового фундамента проявляются там, где грунты неравномерны, так как на такой территории свайные основания подвергаются усадке. Также металл подвержен коррозии, что негативно сказывается на его прочности. Чтобы уберечь здание от таких рисков и минимизировать подобные недостатки, рекомендуется приобретать дорогие опорные элементы или обрабатывать их специальными защитными средствами, а это влечет за собой дополнительные расходы.

Дорогой литой наконечник

Опытные строители старой закалки отмечают, что, несмотря на все плюсы винтовых основ, они достаточно молоды и их эксплуатационные свойства не до конца изучены. Недоверие к достаточно новой технологии спорно, но отрицать его нельзя. На самом деле все не настолько плохо и недостатки существенно проигрывают положительным сторонам таких изделий. Если правильно производить монтаж и обеспечить конструкции грамотное обслуживание, сваи прослужат вам не одно десятилетие.

При халатном и дилетантском подходе к работе даже дорогие и массивные столбы или ленточный фундамент прикажут долго жить, будь у них очевидные и неоспоримые преимущества. В большинстве случаев трудности могут настигнуть вас там, где за работу берутся недобросовестные строители, и материалы здесь абсолютно ни при чем, ведь они изготовлены и испытаны по стандартам нового поколения производителями с серьезной репутацией.

Этапы строительства

Как и любая строительная конструкция, свайно-винтовой фундамент монтируется поэтапно в определенном порядке:

  1. Планирование площадки под установку основы.
  2. Фиксация базового элемента опоры.
  3. Монтаж остальных деталей, внесенных в план-схему.
  4. Замеры и резка металлических столбов согласно проектному уровню.
  5. Закрепление оголовков.

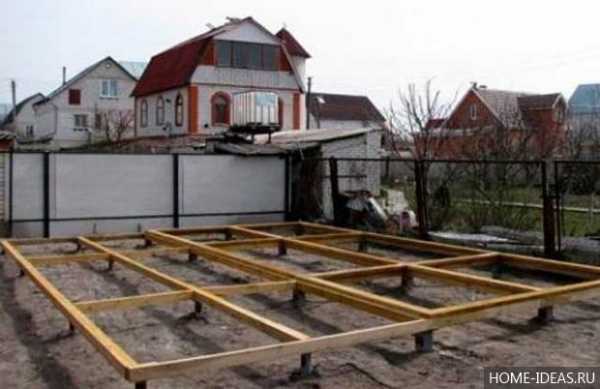

  6. Обвязка швеллерами или брусьями.

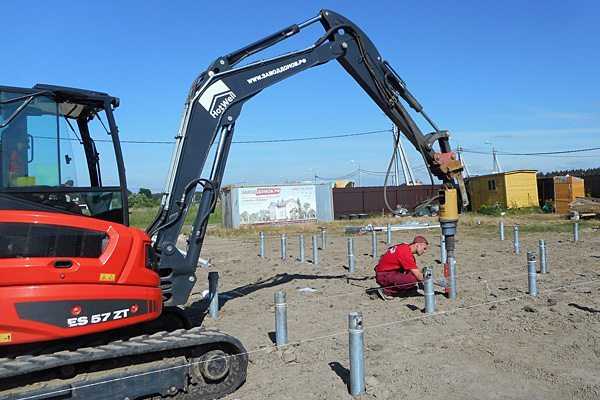

Монтаж опор с помощью спецтехники

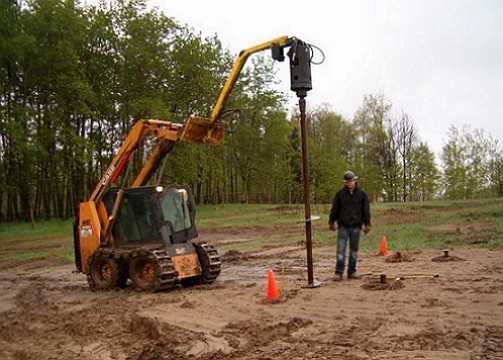

Очень часто установка винтовых основ проводится при помощи спецтехники, посредством которой изделия завинчиваются в свои посадочные места. На самом деле, такое оборудование по своим техническим и эксплуатационным характеристикам является аналогичным тому, которым проделываются отверстия в древесине и бетоне, только здесь мы имеем дело с массивными сваями. Специальную машину вполне можно заменить завинчивающим ключом. Этот инструмент относится к ручному оборудованию, соответственно, стоит он дешевле. Необязательно нужно быть высококлассным специалистом, чтобы с его помощью за несколько минут установить свайный элемент, и в этом его плюсы.

Завинчивающий ключ

Процесс установки

Винтовой фундамент характеризуется тем, что его опоры устанавливаются строго вертикально. Чтобы это требование было выдержано в полной мере, необходимо использовать строительный уровень. Если вы начинаете строительство на участке с подземными коммуникациями, советуем обзавестись специальной аппаратурой, которая обнаруживает скрытый в грунте кабель и трубы.

Помимо основных инструментов, могут потребоваться дополнительные, такие как переходники и втулки, используемые для фиксации деревянных брусьев. Не забудьте о комплекте, который снижает диаметральную величину, клеммном кольце, зажиме. Большинство этих деталей прилагается производителем к основным элементам фундамента, поэтому вам не нужно их приобретать отдельно, а это тоже своего рода преимущества.

Этапы монтажа

Теперь несколько слов об основном монтажном процессе. Итак, свайно-винтовой фундамент начинают закладывать с заглубления стоек в пробуренные скважины. Затем опоры фиксируются при помощи гравийной подушки, которую в некоторых случаях можно заменить пластиковым эксцентриком, состоящим из зажимного кольца и болтов.

Обращаем ваше внимание на то, что высококачественные сваи можно использовать повторно, тем более что они демонтируются так же легко, как и ввинчиваются.

Это может понадобиться тогда, когда нужно переместить торговую точку, установленную на свайную основу, или расширить границы огороженной территории.

Продукт инновационных технологий

Современные опоры

В современном мире отмечается стремительное развитие технологий и усовершенствование существующих материалов, это касается и производства опорных элементов нового образца, из которых состоит качественный винтовой фундамент. Как отмечают специалисты, это является отличной перспективой для развития доступного строительства. Речь идет о свайных конструкциях с кованым корпусом, имеющих конусообразную форму и доукомплектованных оцинкованной спиралью. Основные достоинства таких опор состоят в их антикоррозийных свойствах и отсутствии необходимости в применении дополнительных приборов для их установки. Сверхновые конусные сваи не нужно подрезать, чтобы добиться необходимой длины.

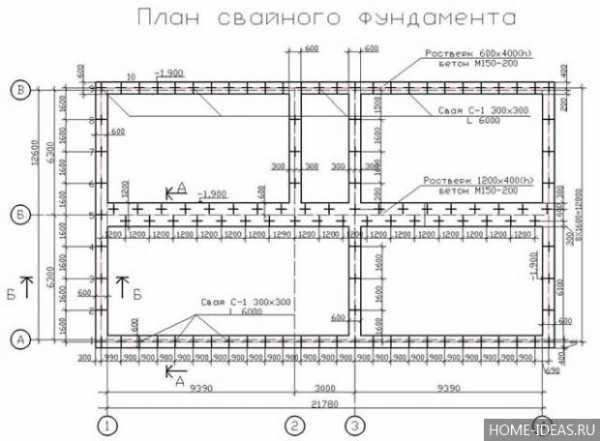

Расчет свайной основы

Для грамотного расчета данного фундамента необходимо учесть некоторые моменты:

  • состав грунта;
  • глубина грунтовых вод и точки промерзания;
  • вес будущей постройки;
  • разницу ландшафтной высоты в местах установки опор.

Самостоятельно проделать такую работу будет достаточно сложно, поэтому зачастую приходится прибегать к помощи квалифицированных проектировщиков, которые учтут все недостатки участка и исходя из полученных данных, спроектируют надежный фундамент, гарантирующий долговечность новостроя.


domzastroika.ru

Свайно-винтовой фундамент: технические особенности и применение

Оглавление:
Сваи винтового фундамента и их устройство
Свайно-винтовой фундамент: преимущества и недостатки
Как производится монтаж свайно-винтового фундамента своими руками

В отличие от стандартных способов возведения фундамента, которые предполагают такие трудоемкие процессы, как земляные работы и заливка бетона, свайно-винтовой фундамент устроен намного проще. К тому же, такое основание дома обладает большим количеством преимуществ, отказываться от которых просто нельзя. Эта технология была изобретена в начале XX века и только теперь начинает приобретать популярность. Об этой технологии мы и поговорим в текущей статье, в которой вместе с сайтом stroisovety.org подробно изучим ее основы, разберемся с преимуществами и недостатками винтовых свай, научимся выполнять расчет и их установку своими руками.

Свайно винтовой фундамент фото

Сваи винтового фундамента и их устройство

С преимуществами разобрались, теперь пора уделить внимание самим сваям и разобраться с их конструкцией. По сути, винтовая свая является обыкновенной толстостенной трубой, с одного конца которой имеется крупногабаритная резьба, сделанная таким образом, что при завинчивании ее в грунт она не вынимает его наружу, а наоборот уплотняет.

Если разбираться с типоразмерами винтовых свай, то в зависимости от почвы, в которую они устанавливаются, а также массы будущего строения, их изготавливают диаметром от 100 до 300мм. Толщина стен, также в зависимости от вышеперечисленных факторов, может варьироваться в пределах 8–12мм. Если вести речь об их длине, то она может составлять от 0,25м до 2,5м. При необходимости погружения свай на большую глубину, их конструкция предусматривает наращивание.

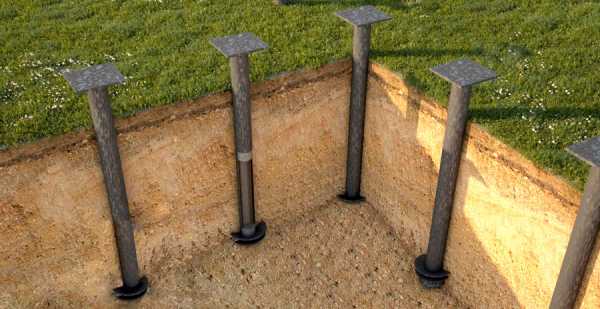

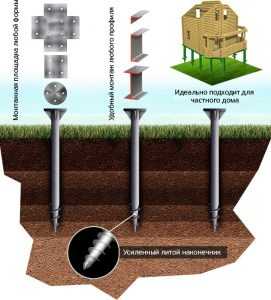

Устройство фундамента на винтовых сваях фото

Верхняя часть винтовых свай отличается по конфигурации – так называемая пятка может иметь круглую, прямоугольную или U-образную форму. Их выбор обусловлен типом строения.

Винтовая свая, в зависимости от обстоятельств, в которых она может эксплуатироваться, покрывается серьезным антикоррозийным покрытием. Для этого используется технология, с помощью которой защищают корабельное днище. Как правило, гарантийный срок эксплуатации винтовых свай составляет от 50 лет, а фактический и того больше.

Свайно-винтовой фундамент: преимущества и недостатки

Преимуществ у винтового фундамента, как говорится, хоть отбавляй. Среди их огромного количества можно выделить следующее:

1. Во-первых, это отсутствие трудоемких процессов, связанных с выниманием большого количества грунта и заливкой железобетонных конструкций, как, например, при закладке ленточного фундамента.

2. Во-вторых, необходимости в каких-либо подготовительных мероприятиях нет – не нужно выравнивать площадку для строительства, утрамбовывать грунт. В этом отношении подобные постройки относят к экологическим зданиям, так как они не нарушают естественное природное окружение.

3. В-третьих, доступность. В денежном эквиваленте устройство фундамента на винтовых сваях обходится намного дешевле, чем классические основания строений.

Преимущества свайно винтового фундамента

4. В-четвертых, это простая технология установки и сборки винтовой конструкции фундамента. Дело в том, что практически во всех случаях фундамент полностью возводится с помощью одной только сварки. Здесь все зависит от типа будущей постройки и используемого при ее возведении материала. Естественно, что для строительства кирпичного дома на винтовых сваях придется установить бетонный армированный пояс.

5. В-пятых, если речь идет о строительстве легковесных зданий, то фундамент из винтовых свай можно собрать самостоятельно.

6. В-шестых, это возможности такого фундамента. Винтовые сваи можно использовать на любых типах почвы, включая активные подвижные грунты. «Винт» с легкостью проходит верхние слоя почвы и, как говорится, докапывается до коренных твердых пород. Кроме того, винтовой фундамент дает возможность быстрого и легкого строительства на подтопляемой почве.

Расчет фундамента на винтовых сваях

Недостатков у этого типа фундамента не так уж и много. К ним можно отнести следующие моменты:

1. Заведомо крупное строение, обладающее огромной массой, с их помощью построить невозможно. Этот вид фундамента примечателен тем, что он отлично подходит для частного строительства.

2. Невозможность контроля завинчивания свай. Как правило, в грунте могут содержаться твердые частицы, способные повредить антикоррозийное покрытие. А это гарантирует сокращение срока службы винтовых свай.

3. Долговечность винтового фундамента, по сравнению с бетонным, намного меньше.

4. Неравномерная осадка винтовых свай. Даже если выполнен правильный расчет фундамента на винтовых сваях в соответствии с весом строения, усадка каждой отдельно взятой сваи будет происходить неравномерно. Как результат – трещины, перекосы и тому подобные неприятности.

Свайно винтовой фундамент недостатки

5. Необходимость в дополнительной защите основания дома. Как правило, утеплить пол такого строения довольно проблематично – для этого разработан дорогостоящий комплекс мероприятий, который включает в себя изготовление цоколя, утепления подполья и т.д. Кроме того, не исключены проблемы с водопроводом и канализацией в зимнее время года.

6. Ну и последний, пожалуй, самый значительный недостаток – это негативные отзывы. Говорят, что спустя пару лет сваи винтового фундамента начинают жить, как говорится, самостоятельной жизнью, а не являться составной частью целостной конструкции. Все просто, со временем они просто разбалтываются в почве.

Итог один, и он не утешительный – практика показывает, что использование данного вида фундамента целесообразно исключительно в некапитальных строениях. Их удел – гаражи, сараи и тому подобные временные постройки. В общем, прежде чем выбрать основание для своего нового дома, необходимо тщательно взвесить все «за» и «против» и лишь потом принимать окончательное решение.

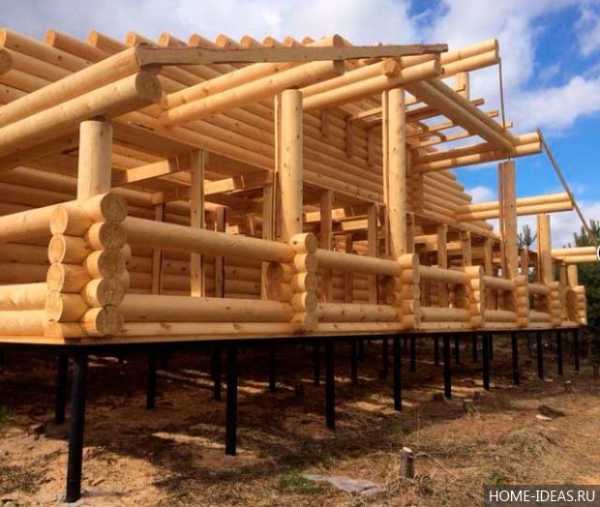

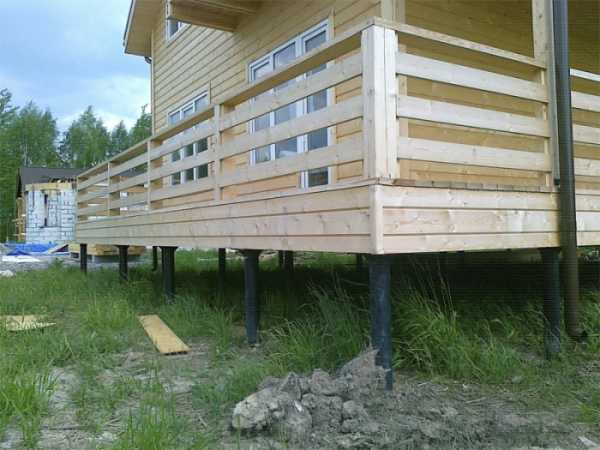

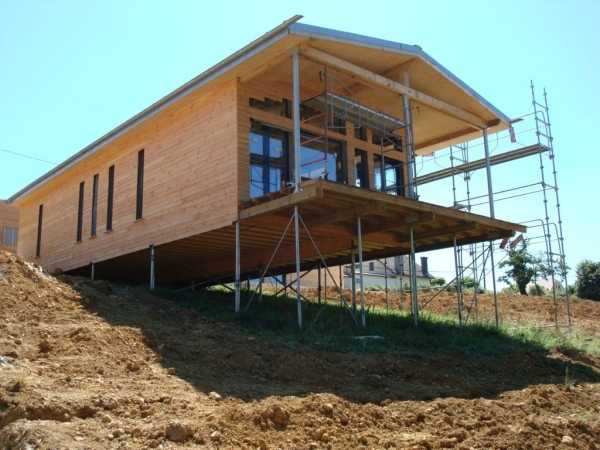

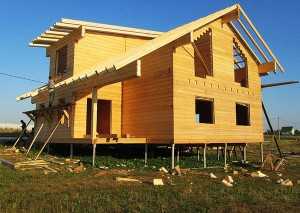

Деревянный дом на свайно винтовом фундаменте фото

Как производится монтаж свайно-винтового фундамента своими руками

Не будем глубоко внедряться в нюансы вопроса, как монтируется винтовой фундамент своими руками, а сосредоточимся исключительно на основных этапах работы.

1. Первым делом выполняется расчет количества необходимых свай и глубины их установки.

2. На втором этапе работ выполняется разметка мест их установки согласно плану будущего строения.

3. Дальше завинчиваются сами сваи. Закрутить их можно как с помощью специальной техники, так и вручную. Во втором случае установка ограничивается глубиной – усилиями трех–четырех здоровых людей сваи можно погрузить в грунт максимум на метр–полтора.

Винтовой фундамент своими руками фото

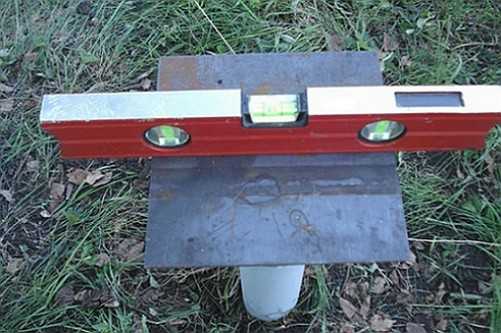

4. После того, как сваи вкручены, их устанавливают в уровень. Нивелирование может осуществляться двумя способами: в одном случае они могут докручиваться по мере необходимости, а в другом – просто срезаться.

5. После того, как сваи установлены в уровень, их полую структуру заполняют бетоном. Это позволяет значительно снизить подверженность свай коррозии.

6. Заключительный этап, который предусматривает свайно-винтовой фундамент своими руками – это монтаж так называемого ростверка (основание для дома). Здесь все зависит от материала, из которого планируется постройка дома. Ростверк для деревянного дома делается из мощного бруса, для кирпичных и блочных строений из металла и бетона.

Ну и в заключение хотелось бы еще раз напомнить следующее – несмотря на то, что свайно-винтовой фундамент расхваливают производители и строители, все же он не является надежной опорой для возведения капитальных построек, в которых планируется постоянное проживание. Прежде чем принять решение о строительстве дома на винтовых сваях, необходимо хорошенько подумать.

Автор статьи Александр Куликов

stroisovety.org

Что такое винтовой фундамент, где и когда можно его делать.

Выбирая тип фундамента нового дома, наши мечты заключаются в быстроте его возведения, минимальных материальных затратах и обоснованной надежности. Такие минималистические критерии превосходно рекомендуют винтовой фундамент и технологию его возведения. Но, прежде чем приступить к закладке фундамента будущего дома, вам необходимо, воспользоваться услугами профессионалов и провести инженерно геологические изыскания, для определения вида почвы, грунтовых вод и т.д, или просто обойти соседей, для получения информации о том месте, где вы будете строить свой дом. Ну что, есть проект, получены данные о структуре почвы на местности, начинаем вкручивать сваи.

Там, где пехота не пройдет

Вот уже век винтовой фундамент активно используется в строительстве. Такой тип фундамента зарекомендовал себя в качестве универсального основания, поэтому нашел повсеместное применение для опор, столбов и фундаментов.

Что представляет собой фундамент винтовой, и для каких типов грунтов его можно успешно применять? Применение и использование винтового фундамента было позаимствовано у военных строителей. Молниеносное возведение винтового фундамента осуществлялось военными в кратчайшие сроки. Сложные грунты поддавались вбуриванию винтовых свай даже в недоступных местах с вечной мерзлотой и повышенным содержанием воды.


Сложные грунты из суглинков и лессовидных грунтов, а также глины, находящейся в текучепластичном состоянии, не были проблемой перед винтовыми сваями. Поэтому в настоящее время оптимальным решением при неутешительных прогнозах геологических исследований грунта на участке строящегося дома является возведение винтового фундамента.

Лихо закручено

Для любителей «копаться в земле» с трудоемким процессом создания дорогостоящих ленточных и монолитных фундаментов винтовые сваи под фундамент представляют повышенный интерес.

Для осуществления монтажа конструкции дома или здания фундамент винтовой не требует подготовительных работ по расчистке участка, выравниванию и срезанию мягкого слоя. Лихо закрученный сюжет «внедрения» позволяет устанавливать временные и постоянные фундаменты на поверхности любой сложности, причем, заметьте, совершенно не пытаясь исправлять природный рельеф.

Кроме того, винтовой фундамент, цена которого незначительна по сравнению с традиционным фундаментом ленточным, заставляет обращать на себя внимание. Благодаря конструкции винтовая свая проделывает заданный путь, достаточно быстро и легко достигая при этом расчетной глубины залегания. Нетрудно догадаться, что все кроется в уникальной конструкции винтовой сваи.


Конструкция винтовой сваи и технология фундамента

Конструктивно свая винтовая представляет собой стальную трубу, имеющую лопасть определенного типа. Основными элементами сваи являются:
• оголовок
• цилиндрический ствол
• спиралеобразная лопасть
• наконечник.

Наружная часть трубы сваи оцинкована и имеет качественное антикоррозионное покрытие, произведенное с пескоструйной обработкой поверхностного слоя. Нижняя часть сваи винтовой оснащена лопастью переменной ширины, которая заканчивается заостренным наконечником. Сваи винтовые различают по диаметру и длине цилиндрического ствола.
В верхней части сваи имеется технологическое отверстие для установки рабочего стержня, посредством которого передается крутящий момент на спиралеобразную лопасть определенной конфигурации.

Спиралеобразная лопасть должна иметь правильную форму, и надежно приварена к цилиндрическому стволу и наконечнику.
При устройстве фундамента на винтовых сваях и погружении ствола на проектируемую глубину, внутренняя полость стальной трубы заполняется бетоном. Монолитная конструкция, имеющая усиленную стальную оболочку, повышает несущую способность свай.

Технологически сваи завинчивают на глубину около 1,5 метров. Если существует слой просадочного грунта, то сваи вбуривают до тех пор, пока толщина просадочного слоя не будет преодолена. Для повышения несущей способности применяют технологию «инъекции» раствора бетона. Такая протекторная процедура посредством введения в ствол бетонного раствора увеличивает плотность жесткость околосвайного массива. Тем самым уменьшается нагрузка на сваи.

Типы винтовых свай

Сваи винтовые различают по способу изготовления:
• сварные
• литые
• комбинированные.

Сваи сварного типа имеют конусообразное окончание, оснащенное приваренными лопастями.

Литые  винтовые сваи имеют цельный наконечник и являют собой конструкцию с повышенным сроком эксплуатации.

Для комбинированного типа свай конус изготавливается методом литья с приваренными лопастями.
Какие параметры должны обращать внимание при выборе винтовых свай строительства дома на винтовом фундаменте? Главным критерием выбора является качество металла и точность изготовления спиралеобразных лопастей, являющихся главным режущим звеном.

Судя по отзывам винтового фундамента в Интернете, от строго перпендикулярного положения винтовой лопасти, расположенного относительно оси сваи, зависит производительность вбуривания в грунт. Несущая способность сваи ложится на плечи диаметра ствола. Так, например, для легких строений предпочтение лучше отдать сваям диаметром 9 см. и выше. Для полноценного дома на свайном фундаменте необходимы сваи диаметром 10-13 см.
Кроме тонкостей при выборе свай для фундамента немаловажным является расчет свайного поля под строительство.

Расчет свайного поля

Расчет свайного поля для фундамента заключается в оценке и уточнении нагрузок, которые будут оказывать действие на фундамент. Результатом расчета являются основные характеристики нагрузок и оптимальное расположение, относительно площади фундамента, свай винтовых.
Первым этапом является расчет общей нагрузки и веса дома или здания, который будет «нести» фундамент.

Затем общий вес здания или дома необходимо разделить на грузонесущую характеристику в месте возведения фундамента. Приближенным расчетом вычисляем минимальное количество свайных элементов, которые гарантировано, обеспечат нагрузки. Места расположения свай распределяют согласно проекту здания с шагом установки, регламентируемым нормативными документами.

Шаг установки винтовых свай равен 1,5-3,0 метра между рядом стоящими сваями.

Рассчитав необходимое количество свай, нагрузки и предполагаемый объем бетона, можно приступать к возведению винтового фундамента своими руками.

В этом вам поможет предложенное видео.

При всем уважении к передовой технологии возведения фундаментов, винтовой фундамент имеет некоторые недостатки.

К недостаткам винтового фундамента можно отнести:
• не рекомендуется устанавливать фундамент на скалистом рельефе с многочисленными камнями значительного размера
• не рекомендуется устанавливать также кирпичные конструкции на сваи.

Впрочем, ряд незначительных ограничений не мешает технологии винтового фундамента стать наиболее востребованной.

svouimirukami.ru

Свайный фундамент своими руками: что такое, срок службы

Бывают разные земельные участки: с устойчивым грунтом и подвижным. Если для прочного твердого грунта можно выбрать любой вид фундамента (например, ленточный, как самый распространенный), то для неустойчивой почвы предпочтителен свайный фундамент.

Что это такое? Это прекрасный вариант для создания прочной опоры для жилища. Такой вид основания рекомендуется выбирать, когда слой твердого грунта находится более чем на 1 м от земли.

Чаще всего свайный фундамент актуален для болотистых и торфяных мест. За счет глубоко врезанных в землю свай основание дома будет не подвержено воздействию грунтовых вод в любое время года.

Опорная площадь фундамента

Чем меньше площадь дома, тем сильнее нагрузка на фундамент

При устройстве фундамента из винтовых свай необходимо обратить внимание на опорную площадь, чтобы он мог выдержать без труда давление, которое будет исходить от построенного дома. Нагрузка от здания определяется площадью, на которую оно будет приходиться: чем меньше площадь, тем больше будет напор.

Самое значительное опорное пространство у фундамента на основе плит. Это получается за счет того, что он возлагается на почву всей площадью дома. В случае с использованием ленточного цоколя опора прокладывается под несущие стены. Он также имеет значительную площадь, но уже меньшую, чем у плитного.

Что же касается фундамента из свай, то здесь опора достигается только посредством нижней части штырей, поэтому и площадь в данном случае несущественна. Вот почему придется углублять сваи достаточно глубоко.

Виды свай

Если рассматривать сваи для фундамента с точки зрения характеристик со стороны грунта, то можно выделить следующие виды опор: висячие и подпорные. Устойчивость стоек на висячих сваях своими руками создается посредством силы трения между грунтом и боковых частей стоек. Они не доходят своим краем до твердого основания почвы.

Подпорные сваи врезаются в устойчивый слой земли и делают основание для фундамента своими руками более прочным и надежным.

Чтобы спроектировать винтовой фундамент для дома, нужно определить полностью вес здания, и полученный результат разделить между предполагаемыми сваями.

По технологии возведения различают забивные, буронабивные и винтовые сваи.

Забивные сваи

Забивные сваи погружаются в грунт с максимальным погружением

Самыми прочными являются забивные стойки. При монтаже такие сваи вводят в грунт с максимальным усилием, которое они должны выдерживать до тех пор, пока не перестанут углубляться. Это будет обозначать, что штырь дошел до нужного слоя, который способен выдержать требуемую нагрузку.

В принципе нет особой важности в вопросе глубины и качественных характеристик грунта.

Когда происходит забивание сваи, то почва вокруг нее и под ней становится более плотной, что обеспечивает хорошие опорные свойства.

Своими силами забить стойки в грунт невозможно. Здесь требуется использование специальной техники – пневматических молотов.

Винтовые сваи

Винтовые сваи вкручивают в почву как саморез

Что такое винтовые сваи? Это конструкция, включающая в основу трубу из стали, внизу которой присутствуют винтовые лопасти. Внешне и по методу монтажа она напоминает огромный саморез, который закручивают в почву. Резьба винтовой сваи усиливает площадь давления и прекрасно удерживает ее в земле.

При должном старании сваи можно закрутить без применения спецтехники

Выдернуть такую стойку невозможно.

На верхней части стойки имеется два отверстия, с помощью которых она соединяется со специальным устройством для вкручивания в почву. Также можно делать свайно-винтовой фундамент своими руками без необходимости использования техники.

При монтаже винтовых стоек их обязательно нужно выставлять вертикально относительно поверхности земли. Свая сделана из стального материала, поэтому ее обязательно необходимо обрабатывать краской. При этом покраска должна быть сделана уже на заводе, а не самостоятельно своими руками. Это продлит значительно срок службы винтовой сваи по продолжительности и всего здания в целом.

При подборе винтовых свай для своего строительства рекомендуется обращать внимание на сварной шов.

От качества сварки резьбы зависит упорная способность всей стойки, т.к. при введении ее в землю может произойти повреждение или она вовсе может оторваться.

Как только свая установлена, можно приступать к ее заливке бетонным раствором.

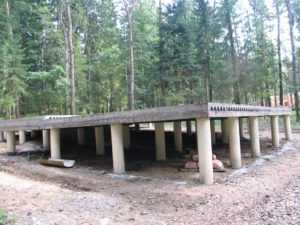

Буронабивные сваи

Раствор заливается прямо в отверстие под сваи

Для установки буронабивных стоек необходима предварительная подготовка скважин. При работе с твердым грунтом, который не осыпается, можно не делать опалубку и вливать бетонный раствор прямо в пробуренную яму.

В этом случае опалубка устанавливается только над уровнем почвы для возведения верхнего торца. Если же дело предстоит иметь с неустойчивым грунтом, то форма скважины фиксируется посредством асбестовой трубы

Арматура вставляется в отверстие сваи перед заливкой бетона

Буронабивные сваи по сравнению с забивными и винтовыми – наиболее подходящий вариант для свайного фундамента своими руками без использования специализированной техники.

Скважину можно вырыть с помощью ручного бура глубиной до нескольких метров.

Конечно, в современном мире инноваций имеются и механизированные устройства, например, мотобуры.

Слабой стороной рассматриваемого вида свай является то, что нельзя со стопроцентной гарантией ощутить, дошла ли свая до необходимого слоя устойчивого грунта, который сможет выдержать нужное давление.

Технология монтажа свайного фундамента

Согласно технологии возведения фундамента из свай все стойки монтируются по принципу в ряд под несущими стенами здания и углах, а также на пересечении стен и между ними. Число и расстояние между элементами конструкции определяется в зависимости от тяжести дома: чем он больше весит, тем больше свай придется сделать и тем меньше будет расстояние друг от друга. Верхушки стоек должны быть по высоте одинаковыми, чтобы дом, установленный на них, не имел перекосов. Подробнее об устройстве свайного фундамента смотрите в этом видео:

Реальный срок службы фундамента на винтовых сваях будет больше, если его сделать с ростверком, который представляет собой горизонтально расположенный и объединяющий все сваи в единую конструкцию элемент. Ростверк равномерно распределяет давление будущего здания на стойки.

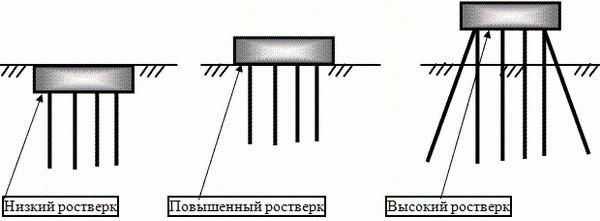

По возведению ростверка свайный фундамент делится на свайно-ленточный и плитно-свайный. В первом случае ростверк исполняется, как лента. Она соединяет верхушки свай и становится опорой как для внутренних, так и наружных стен дома.

Во втором случае плитно-свайные фундаменты с ростверком делаются как плита, соединяющая все стойки в единое целое. Ростверки могут быть низкими и высокими. В зависимости от этого будет распределяться нагрузка здания.

Свайная лента или плита могут лежать на значительном расстоянии от поверхности почвы, т.е. между землей и основой будет зазор, который обеспечивает устойчивость здания при «хождении» грунта, а может лежать ниже или на грунте.

Достоинства и недостатки

К положительным сторонам можно отнести то, что устройство свайно-винтового фундамента не нуждается в проведении земляных работ в большом объеме. При этом можно отказаться от использования специализированной техники и сделать все своими руками. Подробнее о качествах таких фундаментов смотрите в этом видео:

В ценовом отношении свайный фундамент также имеет преимущество по сравнению с ленточным или плитным.

Делается он в короткие сроки, что ускоряет строительство дома в целом.

К плюсам дополнительно можно отнести легкость в монтаже, значительную надежность и долговечность.

К недостаткам же можно отнести узкую сферу применения.

Свайный фундамент подойдет лишь для неустойчивых грунтов и исключительно для возведения небольших по весу зданий. В частности, фундаментные сваи винтовые идеально подходят для каркасных домов.

kakfundament.ru

Свайно винтовой фундамент: плюсы и минусы

Один из этапов разработки проекта будущего дома – определение типа фундамента, необходимого и достаточного для обеспечения его устойчивости, надежности и долголетия. Учет состава почвы на участке, особенностей рельефа, уровня залегания подземных вод и глубины промерзания грунтов позволит уверенно эксплуатировать дом без ремонта основания.

Для каждого из известных типов фундаментов существуют ограничения, связанные с почвенным составом и весом постройки. Например, мелкозаглубленный ленточный фундамент не «работает» на болотистых грунтах. А столбчатый ненадежен на грунтах пучинистых и если проектируется тяжелый этажный дом.

Одно из немногих оснований, которые применимы практически на всех типах «проблемных» грунтов, — свайно-винтовой фундамент.

Такая опора как винтовая свая применяется издавна, в 1838 году запатентована, а в 21 веке модернизирована в связи с расширением области применения. Потребность в винтовых фундаментах появилась со времени активного освоения территорий с вечной мерзлотой. Тогда очень пригодилась особенность строения сваи.

Винтовая свая – стальной заостренный бур с лопастью на конце. В основании – труба с полимерным покрытием или оцинкованная. «Крыло» лопасти – это опора, посредством которой нагрузка от веса дома передается на грунт. В то же время, это анкер, который не позволяет вытолкнуть сваю из земли при пучении (расширение объема почвы за счет замерзшей в ней воды). К установленной свае сверху приваривается оголовок или сооружается ростверк, на который и опирается дом. Нижний конец — это сварной или литой наконечник. Чтобы установить сваю, ее достаточно вкрутить в грунт на нужную глубину. Понятно, что сделать это в скальной породе невозможно, поэтому на таких грунтах свайно-винтовые фундаменты не устанавливаются.

По конструктивным особенностям сваи подразделяют на:

  1. Литые. Винтовой наконечник изготавливается в безвоздушной среде методом точного литья. Затем он вставляется в стальное основание сваи и обваривается. Соблюдение технологии гарантирует прочность при вкручивании и большой срок эксплуатации.
  2. Сварные. Основание сваи выполняют с заостренным концом, а лопасти винта приваривают. Такие сваи относительно недорогие, но риск отклонения от вертикали при ее закручивании достаточно велик. Возможен вариант, когда через несколько лет из-за почвенных нагрузок отваливается лопасть и свая не несет свою нагрузку, передавая ее на соседние. Отклонение от расчетных нагрузок да с учетом сложных грунтов ведет к неравномерному проседанию всего фундамента дома.

Вернуться к содержанию

Что такое свайно-винтовой фундамент

Проектируя свайно-винтовой фундамент, архитектор выполняет расчеты величины передаваемой грунту нагрузки не всем основанием в целом, и каждой сваей в отдельности, в каждой конкретной точке. Обычно, одна свая выдерживает вес в 5-6 тонн. Рассчитывается также расстояние между сваями, их общее количество, толщина трубы сваи и их положение. Для тяжелых этажных строений создают свайное поле. В остальных случаях сваи вкручивают в ряд под наружными стенами и несущими, а в местах стыковки стен и больших нагрузок устраивают «кусты» из свай.

Хорошо, если свайно-винтовой фундамент будет опираться на крепкий суглинок или крупнозернистый песок. В процессе вкручивания винт расталкивает грунт, уплотняя его. При этом в почве образуется конус спрессованной почвы, закрепляющий винт наглухо. Свободное пространство, образовавшееся в грунте в процессе ввинчивания, заливают бетоном.

Глубина закладки свай зависит также от глубины промерзания грунта (свая должна быть ниже) и уровня подземных вод. Стандартная длина сваи составляет 1,5 метра, но при необходимости ее наращивают до 11,5 метров.

Сваи длиной до 3 метров, у которых диаметр лопасти не более 300 миллиметров, ввинчивают вручную. Для свай с большими габаритами применяют гидробуры.

Высота всех свай над землей одинакова (даже если под ней сваи установлены на разную глубину), а лишнюю высоту просто обрезают.

Технология установки свай машинным способом отработана бригадой специалистов, а вот инструкцию по самостоятельному ручному вкручиванию предлагаем.

С плана строительства на «натуру» переносят точки расположения свай. Установка начинается с угловых отметок. Для закручивания сваи длиной до 2,5 м достаточно в специальное отверстие на верхнем ее конце вставить прут, который и будет рычагом. На сваи большей длины надевают удлинитель и трубы с квадратным сечением в качестве рычагов.

Поворачивают рычаг несколько человек, постоянно сверяясь с уровнем и отвесом. Допустимое отклонение от вертикали – не более 2 градусов. Завинченные на нужную глубину сваи промеряют дальномером на предмет горизонтального положения и обрезают «лишнее». Для дополнительно защиты от коррозии и если сваи не планируется вытаскивать, пространство вокруг них заливают бетоном. Осталось приварить оголовки, обработать места сварки антикорром и выполнить ростверк (если он предусмотрен проектом).

Стоимость винтового фундамента большей частью зависит от стоимости самих свай и комплектующих (оголовков, болтов, эксцентриковых элементов). На стоимость работы влияет глубина закладки свай и наличие/отсутствие спецтехники для их установки.

Итак, для сложных строительных ландшафтов и грунтов застройщики все чаще выбирают свайно-винтовой фундамент, «плюсы» и «минусы» которого рассматриваются в контексте конкретной строительной площадки.

Вернуться к содержанию

Преимущества свайно-винтового фундамента

  • Из перечня подготовительных работ можно исключить выравнивание перепадов грунта на участке, замену не пучинистых грунтов на более стабильные и создание подъездных путей.
  • Экономия времени, трудозатрат и материалов. Отсутствуют земляные работы (рытье котлована или траншеи), обустройство опалубки, производство бетона и дополнительная гидроизоляция. Не требуется выдерживать срок, необходимый для набора бетоном полной своей прочности (28 дней). Финансовая экономия может составлять от 30% до 70%.
  • Монтаж свай может происходить в любое время года, при низких или высоких температурах, независимо от осадков. Устанавливаются в любой грунт, включая вечную мерзлоту, «плывуны» и «второсортные» земли сельскохозяйственного назначения.
  • В зависимости от количества свай, механическим способом винтовой фундамент может установить бригада из 3 человек за пару дней. Если не требуется спецтехника, то освоить процесс ручного вкручивания может даже далекий от стройки человек и выполнить тот же объем работ за неделю.
  • Монтаж можно проводить на участках с развитой сетью подземных коммуникаций. Для определения их местоположения используют специальный прибор.
  • Для дачного дома «плюсом» такого основания является возможность его создания в лесном массиве (такой фундамент не разрушает корни деревьев) или в условиях плотной застройки дачного кооператива.
  • Вкрученные сваи при необходимости могут быть изъяты (без выкручивания заглубленных свайных элементов) и использованы повторно в другом месте.
  • Если расчеты свайно-винтового основания выполнены правильно, а сами сваи качественные, то сразу после окончания фундаментных работ можно переходить к возведению стен.
  • По прошествии времени рядом можно возвести такой же фундамент под пристройку к дому, не повредив старого основания.
  • Срок службы – до 120 лет.
  • Высокая сейсмоустойчивость.

Вернуться к содержанию

Недостатки свайно-винтового фундамента

Все практикующие строители знают минусы свайно-винтового фундамента. Однако сразу заметим, что большинства из них можно избежать, если расчеты выполнить точно и не экономить на качестве свай.

  • Неоднородные грунты на одном участке могут привести к неравномерной осадке фундамента. Обычно такую вероятность просчитывают при проектировании, принимают меры или отказываются от свайно-винтового фундамента.
  • В сильно увлажненных грунтах и почвах со щелочной или кислой реакцией срок службы сваи составляет 50 лет. Однако, качественные сваи уже выполнены из антикоррозийных материалов, а при монтаже ствол еще раз обрабатывают. К тому же, такая продолжительность «жизни» для дачного дома вполне достаточна, чтобы он успел устареть морально и требовал замены.
  • Винтовой фундамент пригоден только для малоэтажного строительства (что в случае с загородным домом не имеет решающего значения).
  • Невозможно обустройство подвала, подземного гаража или цоколя. Если решение об их строительстве принято, то потребуется большой объем дорогостоящих дополнительных работ (отмостка, дренаж, утепление, гидроизоляция).
  • При обустройстве винтового фундамента типовой проект не подходит: расчеты ведутся индивидуально.
  • Возведение кирпичных стен на винтовом фундаменте не рекомендуется.
  • Возможность повреждения свай из-за некачественного металла или нарушений в процессе изготовления (например, в выполнении сварного шва в месте соединения трубы и наконечника).
  • Вкрученную сваю невозможно проверить на наличие повреждений, полученных в процессе монтажа. В местах повреждений коррозийные процессы будут очень активны.
  • Необходимость дополнительного утепления пола нижнего этажа дома, поскольку под строением не почва, а холодный зимний воздух.
  • Среди недостатков свайно-винтового фундамента иногда выделяют еще один, психологический. Внешне дом на таком основании создает впечатление чего-то неосновательного, временного и незаконченного. Этот момент нужно также учитывать, сравнивая его с получаемыми преимуществами и необходимостью.

Мы не утверждаем, что винтовые сваи – единственно возможный выход из сложных ситуаций при особенных рельефах и грунтах. Но свайно-винтовой фундамент, помогает решить многие проблемы и обеспечить надежность загородного дома на десятилетия.

Не нашли ответов в статье? Больше информации по теме:

dachaorg.ru
