Бетономешалка своими руками — принудительная и ручная

Когда планируются масштабные строительные работы, не последний вопрос, который надо решить, где взять растворосмеситель – если перемешивать раствор вручную, то потерянное время никак не компенсирует экономию от отказа купить бетоносмеситель. Уменьшить затраты поможет некоторый навык сварочных и слесарных работ и инструкция, как сделать бетономешалку своими руками.

Основные принципы работы растворосмесителей

По принципу действия бетономешалка, сделанная своими руками нечем не отличается от промышленных аналогов – различия будут только в используемых материалах и размерах. Вдобавок, ремонт бетономешалки своими руками будет выполнять проще, так как самостоятельно сделанный механизм знаешь от и до.

Исходя из объема планируемых работ и имеющихся в наличии комплектующих, готовое устройство может перемешивать бетон в бетономешалке принудительным способом, гравитационным или комбинированным. Последний используется чаще всего благодаря простоте изготовления устройства и высокому качеству его работы.

Принудительное перемешивание раствора

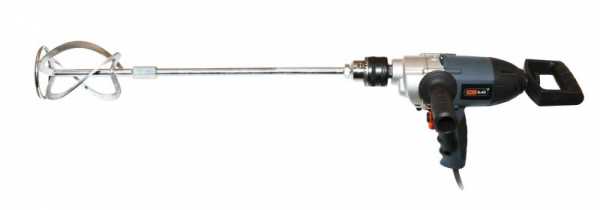

По такому принципу действует строительный миксер или дрель со специальной насадкой – в раствор опускается венчик и вращаясь перемешивает его компоненты. Но подходят такие инструменты больше для гипсовых штукатурок – песок и цемент, особенно с добавление щебня, имеют гораздо больший вес, поэтому в лучшем случае просто не получится качественной смеси, а в худшем – делая раствор можно самому сжечь двигатель дрели или ее редуктор.

Для приготовления бетона используется несколько видоизмененная конструкция – через центр емкости проходит вал, на который насажены лопасти, перемешивающие компоненты смеси. Также хорошие результаты показывают рамочные смесители, которые разбивают комья раствора, превращая его в однородную смесь. Некоторые строители убеждены, что только такая мешалка для арболита сможет качественно приготовить арболитовый раствор.

Преимущества и недостатки

Этот способ показывает отличные результаты на производстве, но перед тем, как использовать его в домашних условиях, следует взвесить плюсы и минусы конструкции.

Преимущество есть только одно – такой бетоносмеситель выдаст максимально однородный раствор за минимальное время.

Недостатков у такого устройства гораздо больше:

  • Сложность конструкции. Надо обеспечить герметичность места, где вал проходит через емкость для замешивания. От этого зависит, как часто понадобится замена подшипника, который обычно устанавливается в этом месте. Также надо уменьшать «мертвые зоны», которые находятся возле стенок емкости – лопасти или рама должны свободно вращаться, но при этом проходить достаточно близко от поверхности, чтобы не оставлять там не перемешанные части раствора.
  • Нужны качественные детали. Бетонный раствор достаточно тяжелый сам по себе, а добавление в него щебня или других включений требует от бетоносмесителя дополнительных мощностей. Как итог, чтобы получилась хорошая бетономешалка, нужно вспоминать или осваивать основы сопромата.
  • Конструкция не рассчитана на приготовление раствора включающего средние и крупные фракции щебня или керамзита – они попросту будут застревать между лопастями и стенками.
  • Большой расход электроэнергии. Опять же все завязано на плотность и вес бетона, в котором будут вращаться лопасти. По этой же причине самодельная бетономешалка принудительного действия обязательно должна быть с двигателем – если пытаться вращать вал вручную, то с тем же успехом можно использовать лопаты.

Если качество раствора и скорость его замеса важнее, то принудительная бетономешалка своими руками может быть сделана по следующим схемам.

Детали и устройство

Конструкция состоит из таких составляющих:

  • Несущая станина. Ее исполнение в каждом случае индивидуально.
  • Барабан для замеса, с гладкими внутренними стенками.
  • Рабочий вал. На него крепятся рамы или лопатки, перемешивающие раствор.
  • Электродвигатель.
  • Понижающий редуктор.
  • Муфта. Передает усилие с редуктора на вал. Может выполнять роль предохранителя при заклинивании.
  • Люк для высыпания готового раствора.
  • Рычаг для открытия люка (или поворота барабана).

Бетономешалки принудительного действия, собранные своими руками требуют особенного внимания к способу, которым будет проводиться выгрузка приготовленного раствора. Это лючок в дне емкости для перемешивания или приспособление для ее полного переворачивания, чтобы готовая смесь высыпалась через отделение для загрузки. Какой из методов подойдет больше, желательно решить заранее.

Наглядно принудительная бетономешалка на видео:

Гравитационное перемешивание

При использовании этого способа крутится сама емкость в которую засыпаны компоненты раствора. Перемешивание происходит благодаря постоянному пересыпанию песка и цемента сверху вниз. Самое сложно в этой конструкции – обеспечить герметичное закрывание крышки, чтобы через нее не просачивалась вода.

Самое главное преимущество конструкции – ее простота. Такая растворомешалка своими руками может быть сделана из обыкновенного бидона, подойдет даже ненужный и прохудившийся. Воду из него не пить, поэтому дырку можно заделывать любыми способами, а горловина портится редко и необходимую герметичность все равно обеспечивает.

Применяться такие устройства могут и при строительстве в тех местах, где нет электричества – такая самодельная бетономешалка, сделанная своими руками не обязательно должна комплектоваться электроприводом, хотя его наличие значительно упростит работу.

Работающей по тому же принципу, но более распространенной является самодельная бетономешалка из бочки. Для нее проще найти емкость, она вместительнее и перемешивание раствора позволяет выполнять тщательнее. Как показала практика, лучше перемешивается раствор в бочке, закрепленной в противоположных углах.

Детали и устройство

Комплектующие используются следующие:

  • Железная бочка подходящих размеров. Некоторые умельцы приспосабливают для этих целей и пластиковые емкости.
  • Рама. Тут ограничений нет – полный простор для фантазии. Главное, чтобы свой готовый раствор было удобно высыпать.
  • Вал, на котором держится емкость, способный выдержать вес бочки с цементом.
  • Подшипники.
  • Ручка. Чем она длиннее, тем легче вращать вал.
  • Рукоять.
  • Крышка для слива готового раствора.
  • Фиксаторы, прижимающие крышку к горловине.
  • Уплотнители.
  • Петли для открывания крышки.

Как работает бетономешалка из бочки, сделанная своими руками, наглядно на следующем видео:

Комбинированные бетономешалки

Наиболее распространенные устройства – раствор перемешивают за счет гравитационного воздействия, плюс, разбивание комьев лопастями или штырями, приваренными к корпусу бочки. Подходит для приготовления арболита своими руками. Требуют больше времени для приготовления раствора, чем принудительные смесители, но обладают обширным перечнем преимуществ:

  • Конструкция максимально простая, надежная и неприхотливая в эксплуатации.
  • На вал, вращающий бочку, создается меньшее усилие, что позволяет использовать не такие мощные электродвигатели, как для принудительного перемешивания. Как итог – значительно меньший износ комплектующих.
  • Не требуется герметизировать никаких стыков – раствор перемешивается внутри бочки, а все узлы механизма находятся снаружи.
  • Есть возможность замешивать растворы с любыми размерами фракций щебня, керамзита и прочих наполнителей.

Простейшая комбинированная ручная бетономешалка сделанная своими руками из железной бочки – это тот же ручной бетоносмеситель, но с наваренными изнутри лопастями или гребенками. При необходимости к ней можно присоединить электродвигатель.

Самостоятельное изготовление

Заводская бетономешалка или сделанная своими руками состоит из трех основных компонентов: бадья, в которой перемешивается раствор, рама для крепления компонентов и привод – ручной или электрический (в некоторых случаях используются двигатели от мопеда или скутера).

На видео самодельная бадья для комбинированного смешивания раствора установлена на трактор Т-16:

Бадья для раствора

Во-первых, надо обдумать ее размер, учитывая что загружаться она будет на 30-40%. Больше нельзя, так как раствор будет выплескиваться и плохо перемешиваться.

Во-вторых, внимание надо обратить на форму – она должна быть грушевидной. Сверху, чтобы не выплескивалась вода и раствор, снизу – чтобы частицы бетона не забивались в углы между стенкой и дном.

Почти готовая бадья это пластиковая бочка нужных размеров – кроме того, что она подходит по форме, дополнительным плюсом будет ее вес.

Как вариант, может быть сделана бетономешалка из стиральной машины – если на чердаке завалялась старая советская круглая «стиралка», то с нее снимается бак для белья, который специально создан, чтобы внутри него крутилась жидкость. Дно усиливается, верх сужается и бак готов.

Если ничего подходящего нет, то грушу для бетономешалки можно сделать из стального листа, сечением 2-3 мм. Для днища следует взять металл потолще – порядка 5 мм – на него будет идти основная нагрузка от привода.

При диаметре 500 мм и высоте 400 получается компактная бадья, в которой, тем не менее, можно за раз приготовить 30 литров раствора.

Подробнее про конструкцию расскажут следующие чертежи:

Качественно сделать грушу для бетоносмесителя можно и не используя лопасти. На показанной схеме вместо них внутрь емкости наварены рассекатели раствора из 16 мм арматурного прута, которые дополнительно укрепляют конструкцию. Такая конструкция это отличная мешалка для арболита.

Крепление к валу происходит через ступицу от автомобильного колеса, которая приваривается или прикручивается ко дну. Если автомобильных запчастей в гараже не завалялось, то крепеж придется изготавливать вручную по чертежу.

Несущая рама

В ее конструкции могут быть самые различные вариации – здесь полная свобода действий, главное правило ее изготовления, чтобы она надежно удерживала все комплектующие и давала свободный доступ для загрузки-выгрузки бетона.

Основные различия инженерной мысли заключаются в способе выливания готового раствора, для чего делают подвижной саму бадью, либо конструируют определенным образом всю раму.

Для бадьи, изготовленной из стального листа, оптимальной будет рама, обеспечивающая ее наклон. Сама емкость присоединяется к приводу редуктора (15), на который усилие через муфту (16) приходит от двигателя (17).

Все это крепится на подрамнике (18) и поворачивается на шарнире (14). Для разных видов растворов рабочий наклон бадьи можно регулировать, для чего к подрамнику приваривается ушко (22) через которое проходит сектор (10), удерживаемый в нужном положении штырем (23).

Основных положений сектора нужно как минимум три:

Наклон 50% – для тяжелых растворов.

Наклон 30% – для легких смесей (например, штукатурных).

Горизонтальное положение чтобы промывать емкость.

Электродвигатель и редуктор

Редко эти детали покупаются отдельно – проще всего воспользоваться тем, что есть под рукой. Электродвигатель подойдет от стиральной машины, электрическая схема оттуда же, а редукторы собирают из велосипедных колес, ременных или цепных передач. Ближе всего к заводской конструкции это приваренный к днищу маховик, который крутится от «родного» бенедикса автомобильного стартера, насаженного на вал.

Все расчеты делаются отталкиваясь от следующих соображений:

  • Мощность двигателя подбирается по соотношению 20 Ватт на литр раствора.
  • Количество оборотов, что выдает редуктор для бадьи, должно находиться в пределах 30-50 за минуту. Меньшее количество увеличит время перемешивания, а большее будет разбрызгивать раствор или вообще вызовет центробежные силы, из-за которых перемешивание не будет происходить.

Коротко о главном

Ручная бетономешалка, собранная своими руками это вполне решаемая задача для человека, знающего как правильно работать со сварочным аппаратом и владеющего навыками слесарных работ.

Если будет делаться мешалка своими руками из бочки, то можно подобрать пластиковую емкость, которая уже полностью готова для монтажа.

При сборке надо помнить о мощности двигателя, оптимальном количестве оборотов и тщательной центровке механизма.

zamesbetona.ru

Бетономешалка своими руками — наглядные инструкции фото и чертежи

Можете ли вы представить себе стройку, на которой отсутствует даже маленькая бетономешалка? Без такого агрегата приготовление хорошего цементного раствора становится практически невозможным. Когда возникает необходимость построить небольшое сооружение или просто что-то «подлатать», бетонирование становится востребованной задачей. Вот лишь короткий список ситуаций, в которых не обойтись без данного инструмента: заливка садовых дорожек, обустройство фундамента для беседки, установка забора и так далее. Одним словом, бетон нужен везде – разница только в масштабах мероприятия. Для бытовых нужд покупать промышленный аппарат бессмысленно – покупка обойдется вам непомерно дорого. Альтернативным решением станет самодельная бетономешалка своими руками. Благодаря данной статье, вы научитесь делать ее самостоятельно из подручных материалов.

Содержание: [показать]

Четыре принципа смешивания бетона

Самодельная бетономешалка

По факты, приготовить свой раствор можно и без специальных приспособлений. Работать «по старой методике» многим даже нравится. Но много ли успеваешь сделать таким способом? Создать сухую смесь для строительства, используя обычную дрель либо миксер, еще можно. Но когда дело доходит до песка с цементом, они оказываются бессильны.

Самый простой и распространенный принцип смешивания называется принудительным. Все компоненты замешиваются в емкости, которая является неподвижной. Для этого обычно используется механический привод. Рабочий барабан при этом может располагаться вертикально или горизонтально.

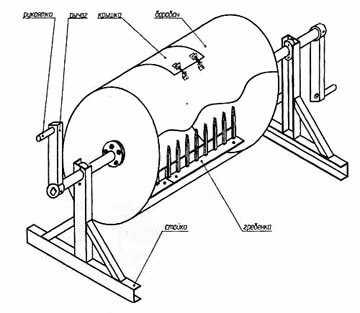

Чертеж бетономешалки горизонтальной

Несмотря на то, что даже малый бетоносмеситель принудительного действия может оказаться весьма эффективным, свои недостатки у него тоже имеются:

  • Появляются «мертвые зоны» в емкости. Это особенно касается пространства возле стен.
  • Сложность конструкции. Узлы вращения должны быть герметично защищены от воздействия раствора, которое может оказаться агрессивным.
  • Практически невозможно приготовить в таком агрегате раствор, в состав которого входят средний и крупный наполнитель.

Второй по счету принцип называется гравитационным. В этом случае все компоненты перемешиваются благодаря силе тяжести. В промышленности данный способ используется редко, так как требует много времени и сил. В качестве емкостей чаще всего идут в ход бочки, которые сделаны из металла. О том, как они изготавливаются, как сделать подставку, будет рассказано ниже.

Большинство современных бетономешалок используют комбинированный принцип, сочетающий в себе первые два способа. Они обладают следующими преимуществами:

  • Строгая герметизация не нужна. Барабан сверху открыт, необходимости в узлах вращения нет, поскольку любой контакт с раствором исключается.
  • Детали изнашиваются гораздо реже.
  • Простота и надежность эксплуатации.
  • Ограничений на состав раствора тоже нет – это может быть щебенка, керамзит, гравий и так далее.

Четвертый принцип смешивания называется вибрационным. В последнее время некоторые умельцы занимаются перемешиванием раствора при помощи вибрации. Если говорить о масштабных объемах, результаты могут быть самыми ошеломительными. Обычно вибрационный принцип перемешивания используется, когда нужно изготовить точную железобетонную конструкцию с хорошими эксплуатационными характеристиками.

Рекомендуем также прочитать

  1. Мангал из газового баллона своими руками

  2. Дровница — роскошь или необходимость

В обычных условиях редуктор и привод заменяет мощнейший перфоратор (допустимый минимум 1,3 кВт). Его вибрационное действие должно быть независимым. Прижимать патрон не нужно.

Редуктор бетономешалки фото

В целом, вибрационное замешивание позволяет создать практически идеальную бетонную смесь. Однако для приготовления «тяжелого» раствора он тоже не оптимален.

Бетономешалка из молочного бидона (фляги)

Бетономешалка своими руками из молочного бидона

Стоит понимать, что доступ к электричеству есть далеко не на каждом дачном участке. Следовательно, вполне логичной будет самоделка ручного типа и небольшого объема. Бетономешалка из молочной фляги своими руками – очень простой и незамысловатый вариант. Вам понадобится сам бидон, обрезки труб или любой другой металлолом похожей формы. Сделать ее можно за 2-3 часа, основной спектр работ приходится на варку рамы.

  • Взяв круглую трубу, выгните ручку, как показано на рисунке. Вверху приварите водопроводные муфты. Их диаметр внутри должен превышать диаметр трубы, которая используется для ручки.
  • Пропустите трубку через флягу, сделав отверстия, а затем приварите к корпусу.
  • Крайне важно найти центр тяжести бетономешалки своими руками, чтобы крутить ее было легко. Чтобы упростить конструкцию, вы можете обойтись без использования муфты. Прорежьте в станине дугообразные выемки и уложите на них ось.

Агрегат хоть и простой, но не самый надежный. Поэтому для изготовления лучше использовать какие-то другие чертежи.

Большая бочка

Бетономешалка из большой бочки 200 литров

Более практичным вариантом считается бетономешалка из 200 литровой бочки. Почему именно двести литров? Такой объем принято считать оптимальным для замеса бетона за раз. Вариант пластика отметается сразу – такие бочки не прослужат вам долго.

Самодельная бетономешалка из бочки изготавливается следующим образом:

  • Подготовка бочки, у которой есть крышка и дно. Если крышка отсутствует, она приваривается отдельно. Не нашли емкость? Можете сделать ее самостоятельно. Самодельный вариант ничем не уступает заводской бочке. Потребуются плотные листы металла толщиной от 1,5 до 2 мм, вальцы, эффективный аппарат для сварки и деревянный молоток.
  • К крышке и дну прикрепляем фланцы, на которых имеются подшипники. Сбоку вырезаем люк, куда и будет производиться засыпка компонентов раствора. Небольшая хитрость – для бетономешалки из бочки такое отверстие следует делать поближе к торцу, который в процессе прокрутки будет находиться ниже.
  • Знать, как сделать бетономешалку своими руками – еще половина дела. Не менее важно наладить правильное перемешивание раствора. Для этого к стенкам внутри нужно приварить лопасти (угол от 30 до 40 градусов). Такой угол крайне важен, чтобы в процессе перемешивания содержимое «выталкивалось» наружу. В принципе, закрепить лопасти вы можете и на вале.

Как делают основание для бетономешалки профессионалы?

Естественно, ручная бетономешалка своими руками должна иметь устойчивую основу. Это необходимо, чтобы конструкция не начала переворачиваться во время перемешивания. При небольшой загрузке остова из деревянного бруса будет вполне достаточно (сечение 10 на 10 или 15 на 15 см). Оптимальные варианты соединения: «в шип» или «в полдерева». Они необходимы, чтобы конструкция не получила повреждения от вибрации. Когда сборка закончена, все стыки проклеиваются и стягиваются саморезами.

Нужен более прочный, долговечный агрегат? Тогда вам точно подойдет рама из металлического уголка. Сварочный аппарат есть далеко не у всех, но вы можете выполнить фиксацию заклепками или болтами.

При необходимости, к основанию прикручиваются колеса. Такое устройство бетономешалки позволит вам не только переворачивать, но и перемещать ее.

Что касается двигателей, бетономешалка из бочки своими руками может быть оснащена мотором от скутера или автомобиля. Хорошим вариантом будет и бетономешалка из стиральной машины. Преимущество данного варианта в том, что он рассчитан на длительную работу и сможет прослужить несколько лет.

Как сделать бетономешалку своими руками видео

Ниже вы можете познакомиться с фото чертежей, позволяющих все сделать самому:



Самодельная бетономешалка чертежиЧертеж самодельной бетономешалкиЧертеж самодельной бетономешалки из бочки



С какой скоростью мешать бетон?

Мы не будем подробно рассматривать процесс замешивания бетона – это тема отдельной статьи. Отметим лишь тот факт, что момент кручения играет далеко не последнюю роль.

Вот почему редуктор «стиралки» лучше обычного мотора от скутера или авто. Он выдерживает практически любую нагрузку и может работать на невысоких оборотах. 25 полных циклов (оборотов) в минуту достаточно.

Для обеспечения такого количества редуктор может иметь разную схему. Самый простой, типичный вариант, когда редуктор сделан из ремня и шкива. Бетоносмеситель своими руками с моторчиком от мопеда отличается мобильностью. Редуктор удобен и компактен, для функционирования не нужна электроэнергия. Даже если у вас большая территория, сделанный аппарат перемещается по ней без лишних забот и хлопот.

Редуктор в данном случае должен быть цепным, иначе конструкция будет плохо функционировать.

Чертежи бетономешалки видео

Четыре распространенные ошибки при изготовлении бетономешалки

Чертеж самодельной бетономешалки

При создании такого агрегата, как бетономешалка ручная, люди часто допускают ошибки. Вот наиболее распространенные из них:

  1. Емкость. Стоит ли говорить о том, что она должна быть не только объемной, но и качественной. Любые дырки, отверстия, коррозия исключены.
  2. Инструкция. Мы рассказали вам о том, какой должна быть схема изготовления. Четко следуйте ей, чтобы получить нужный результат. Любые отклонения в работе могут привести к тому, что даже самодельная бетономешалка из старенькой стиральной машины получится некачественной.
  3. Рама. Даже не пытайтесь сварить металлическую раму с чугуном. Вы существенно усложните свой нелегкий труд.
  4. Не перегружайте конструкцию лишним весом. Если предполагается замес небольшого количества бетона, бочка на 300 литров вам точно не нужна.

Абсолютно любой человек может сберечь солидную сумму денег, если знает, как делается бетономешалка своими руками – фото и видео к инструкции прилагаются. Вам понадобится минимум строительным материалов, инструменты, немного внимательности и находчивости. И последний совет в завершение. Если есть такая возможность, желательно привлечь к работе еще одного (а лучше двух) людей. Некоторые этапы нужно выполнять единовременно, а делать это в одиночку не очень удобно.

Самодельная бетономешалка из бочки видео
