что это, их назначение, описания категорий

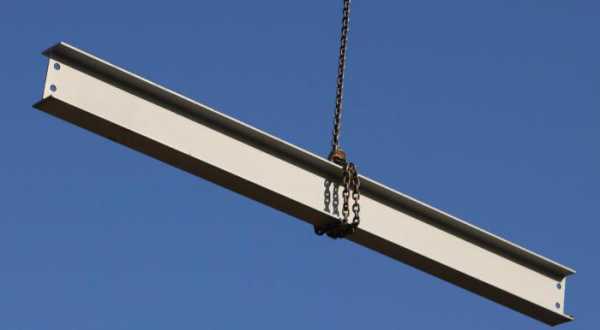

Строительство любой, даже самой небольшой постройки, невозможно без применения ряда элементов, которые при возведении зданий уже давно относят к так называемым базовым составляющим. Одним из так называемых базовых элементов можно назвать обычную балку из металла. Она является металлическим изделием с Н-образным сечением, активно применяющимся, в различного рода строительных сферах для создания мостовых сооружений, путей подвесного типа, опор, перекрытий, а также металлоконструкций различного типа.
Если говорить о функции этого элемента, то основной его задачей является выполнение функции опоры для всей конструкции. В жизни мы можем встретить его в качестве перекрытия и кровли. А если, например, использовать так называемую 2-тавровую балку, то можно довольно быстро сделать простой, но крайне эффективный реечный кран, который позволит осуществлять перемещение крупногабаритных грузов. Для таких же целей используют реечный профиль, как направляющие или рейки. Кроме того, его конфигурация дает возможность использовать его для прокладки железнодорожных соединений.
Какими они бывают

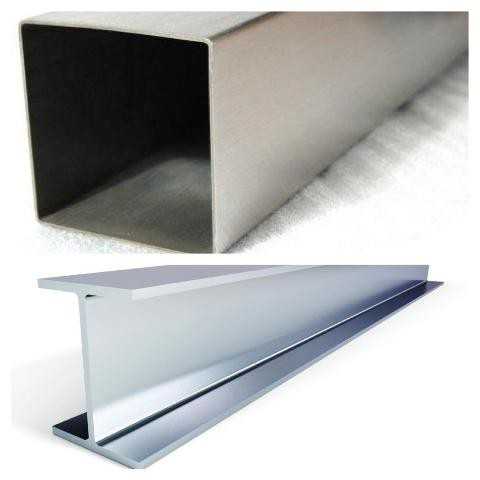

На сегодняшний день существует несколько категорий балок, которые изготовляются крупными предприятиями:
- балка двутавровая, сделанная по ГОСТу;
- сварная;
- из стали;
- тавровая;
- из металла;
- сварная двутавровая.
Они также могут отличаться по целому ряду характеристик: по толщине полок и стенки, по расположению граней, по методологии производства, и тому подобное. Если говорить об основных характеристиках, то балки бывают:
- горячекатаными из стали;
- двутавровыми из стали;
- двутавровыми, выполненными из низколегированной, и углеродистой стали.
Говоря о последних двух категориях, в зависимости от местонахождения полочных граней их делят на следующие группы:
- с гранями параллельного типа. Сюда входят балки нормальные, широкополочные и колонные;
- с гранями под уклоном. Они бывают обычными и специальными;
- специальные из стали;
- из стали горячекатаные;
- из углеродистой низколегированной стали с большой плотностью.
Следует сказать, что все балки 2-тавровой категории разделяются по методу производства на 2 категории. Первая - горячекатаные балки, создается, когда нагретые металлозаготовки пропускают через валки прокатного стана. Второй тип изделий выпускается по сварной технологии, когда металлический лист разрезается на части, после чего делается так называемая прихватка, а потом уже выполняется сварка.
Кроме того, балки из стали с гранями параллельного типа подразделяются на три группы:
- нормальные;
- с полками широкого типа;
- колонной категории.
Балки, где есть наклон граней делятся на:
- обычные с уклоном на 5-11%;
- специальные.
Последние, в свою очередь, могут относиться к категории:
- М. Это изделия из стали, предназначенные чтобы создавать пути подвесного типа. Уклон внутренних граней тут будет не менее 5 процентов;
- С. Металлические изделия, которые применяются для укрепления стволов в шахтах. В таком случае уклон будет не менее 11 процентов.
Если вас интересует качественная стальная балка в Ростове, то ее можно приобрести дешево в "Сталепромышленной компании" в короткий срок.
Где еще можно использовать такие приспособления
Продолжая тему назначения стальных балок, скажем, что они используются не только как цельные элементы в возведении промышленных, общественных и других типов сооружений. Также, они часто выступают конструкционными частями кровли, могут выступать частями перекрытий между этажей, а также быть основой для эстакад кранового типа. Для создания колонн и перекрытий часто используются и двутавровые варианты. Они используются и в фермах перекрытий из стали. Повсеместное применение именно такого типа балок объясняется тем, сделать их довольно просто, а в работе они относятся к категории очень надежных.
Также популярными считаются изделия, которые делаются из стали низколегированного типа. Химсостав при их создании должен обязательно соответствовать нормам ГОСТ. Отдельно следует сказать о том, что номер балки из металла означает ее условный размер в сантиметрах. Наименьшей цифрой является десять, а наибольшей - сто. Создание балок с иными характеристиками возможно лишь по спецзаказу. Размером же рассматриваемого изделия из стали считается величина между внешними гранями ее полок.
Обычно балка в горизонтальном положении, воспринимает поперечную вертикальную нагрузку, исходящую от веса. Но довольно часто следует учесть влияние целого ряда гипотетических горизонтальных сил поперечного типа. В качестве примера можно назвать, ветровую нагрузку при учете возможного землетрясения.
Такое изделие под нагрузкой, также оказывает воздействие на опоры, которыми могут быть колонны, стены, подвесы либо же те же самые балки. После этого нагрузка переходит дальше и в ряде случаев, она воспринимается различными конструкционными элементами, работающими на сжатие - опорами. Можно также сказать отдельно о случае ферменной конструкции, где стержни опираются на балку, находящуюся в горизонтальном положении.
Также, следует сказать, что прочностные характеристики изделия зависят от следующих физических параметров:
- материала, из которого она изготовлена;
- длины;
- площади, а также формы поперечного сечения;
- способа, которым она закреплена с другими элементами.
Где можно приобрести качественные стальные балки
Если говорить о том, где можно купить качественные стальные балки в Ростове, то это можно сделать в "Сталепромышленной компании". Здесь продаются только качественные балки, выполненные из прочных металлов с высокими характеристиками, которые прошли проверку на прочность и на наличие брака. Здесь также можно изготовить ряд балок под заказ, если вам нужны какие-то нестандартные решения в этом вопросе. Кроме того, цена балок в "Сталепромышленной компании" является довольно доступной, что объясняется отсутствием посредников при продаже балок клиенту.
www.dom-brus.com
Двутавровая балка: размеры металлического профиля

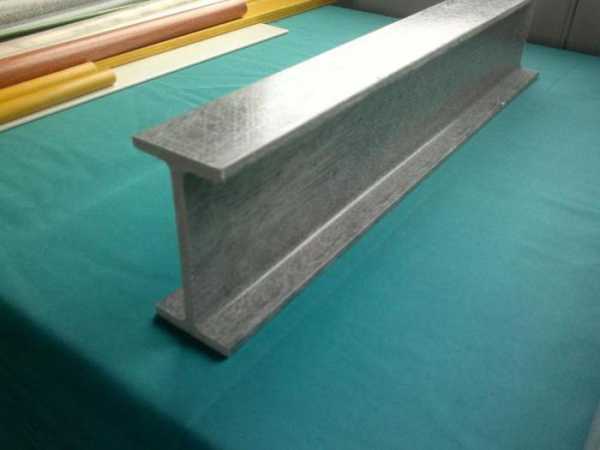

Двутавровая балка представляет собой металлический профиль с поперечным сечением Н-образной формы. Полки двутавра могут располагаться параллельно или под углом к стенке балки.
Выделяют несколько типов профиля, согласно уклону внутренних граней полок или ее форме:
- с уклоном внутренних граней полок,
- с параллельными гранями полок,
- профиль двутавровый №19 (для вагонов),
- Z-образный профиль.
Характеристики изготавливаемой продукции регулируются следующими стандартами:
- ГОСТ 8239-89,
- ГОСТ 19425-74,
- ГОСТ 26020-83,
- ГОСТ 5267-90.
Вышеуказанные ГОСТы относятся к продукции, производимой горячей прокаткой, но есть и отдельные технические условия заводов, производящих обособленные виды двутавровых балок:
- СТО АСЧМ 20-93,
- ТУ 14-2-336-78,
- ТУ У 01412851.001-95.
Основное применение двутавров — это использование в тех местах металлоконструкций, где требуется выдерживать большие статические и динамические нагрузки на изгиб. При строительстве мостов и капитальных металлоконструкций, вагонов, автомобилей и для многих других задач двутавровые балки широко применяются наравне со швеллерами, таврами, трубами и угольным профилем.
Балки с параллельными полками выпускаются следующих типов, в зависимости от размеров и целевого назначения профиля:
- тип Б (нормальные),
- тип Ш (широкополочные),
- тип К (колонные),
- тип Д (дополнительной),
- тип ДБ (нормальные),
- тип ДШ (широкополочные).
Если после номера и типа двутавровой балки стоит литера А, Б или В, это указывает на то, что изготавливалась балка с обычными, высокими или повышенными требованиями к точности:
- А (высокая точность),
- Б (повышенная точность),
- В (обычная точность).
Узнайте о технических характеристиках двутавров — здесь.
Двутавры стальные горячекатаные по ГОСТ 8239-89
| Сортамент, № балки | Высота двутавра, мм | Ширина полки, мм | Толщина стенки, мм | Средняя толщина полки, мм |
|---|---|---|---|---|
| 10 | 100 | 55 | 4,5 | 7,2 |
| 12 | 120 | 64 | 4,8 | 7,3 |
| 14 | 140 | 73 | 4,9 | 7,5 |
| 16 | 160 | 81 | 5 | 7,8 |
| 18 | 180 | 90 | 5,1 | 8,1 |
| 18а | 180 | 100 | 5,1 | 8,3 |
| 20 | 200 | 100 | 5,2 | 8,4 |
| 20а | 200 | 110 | 5,2 | 8,6 |
| 22 | 220 | 110 | 5,4 | 8,7 |
| 22а | 220 | 120 | 8,9 | |
| 24 | 240 | 115 | 5,6 | 9,5 |
| 24а | 240 | 125 | 5,6 | 9,8 |
| 30 | 300 | 135 | 6,5 | 10,2 |
| 30а | 300 | 145 | 6,5 | 10,7 |
Двутавры стальные горячекатаные по ГОСТ 19425-74
| Сортамент, № балки | Высота двутавра, мм | Ширина полки, мм | Толщина стенки, мм | Средняя толщина полки, мм |
|---|---|---|---|---|
| 14С | 140 | 80 | 5,5 | 9,1 |
| 20С | 200 | 100 | 7 | 11,4 |
| 20Са | 200 | 102 | 9 | 11,4 |
| 18М | 180 | 90 | 7 | 12 |
| 24М | 240 | 110 | 8,2 | 14 |
| 30М | 300 | 130 | 9 | 15 |
Двутавры стальные горячекатаные по ГОСТ 26020-83
| Сортамент, № балки | Высота двутавра, мм | Ширина полки, мм | Толщина стенки, мм | Средняя толщина полки, мм |
|---|---|---|---|---|
| 10Б1 | 100 | 55 | 4,1 | 5,7 |
| 12Б1 | 117,6 | 64 | 3,8 | 5,1 |
| 12Б2 | 120 | 64 | 4,4 | 6,3 |
| 14Б1 | 137,4 | 73 | 3,8 | 5,6 |
| 14Б2 | 140 | 73 | 4,7 | 6,9 |
| 16Б1 | 157 | 82 | 4 | 5,9 |
| 16Б2 | 160 | 82 | 5 | 7,4 |
| 18Б1 | 177 | 91 | 4,3 | 6,5 |
| 18Б2 | 180 | 91 | 5,3 | 8 |
| 20Б1 | 200 | 100 | 5,6 | 8,5 |
| 30Б1 | 296 | 140 | 5,8 | 8,5 |
| 30Б2 | 299 | 140 | 6 | 10 |
Широкополочные двутавры (балки двутавровые)
| Сортамент, № балки | Высота двутавра, мм | Ширина полки, мм | Толщина стенки, мм | |
|---|---|---|---|---|
| 20Ш1 | 193 | 150 | 6 | 9 |
| 30Ш1 | 291 | 200 | 8 | 11 |
| 30Ш2 | 295 | 200 | 8,5 | 13 |
| 30Ш3 | 299 | 200 | 9 | 15 |
Колонные двутавры (балки двутавровые)
| Сортамент, № балки | Высота двутавра, мм | Ширина полки, мм | Толщина стенки, мм | Средняя толщина полки, мм |
|---|---|---|---|---|
| 20K1 | 195 | 200 | 6,5 | 10 |
| 20K2 | 198 | 200 | 7 | 11,5 |
| 30K1 | 296 | 300 | 9 | 13,5 |
| 30K2 | 300 | 300 | 10 | 15,5 |
| 30К3 | 304 | 300 | 11,5 | 17,5 |
Двутавры (балки двутавровые) дополнительной серии (Д)
| Сортамент, № балки | Высота двутавра, мм | Ширина полки, мм | Толщина стенки, мм | Средняя толщина полки, мм |
|---|---|---|---|---|
| 24ДБ1 | 239 | 115 | 5,5 | 9,3 |
Двутавровые балки по СТО АСЧМ 20-93
| Сортамент, № балки | Высота двутавра, мм | Ширина полки, мм | Толщина стенки, мм | Средняя толщина полки, мм | |
|---|---|---|---|---|---|
| 10 | Б1 | 100 | 55 | 4,1 | 5,7 |
| 12 | Б1 | 117,6 | 64 | 3,8 | 5,1 |
| 12 | Б2 | 120 | 64 | 4,4 | 6,3 |
| 14 | Б1 | 137,4 | 73 | 3,8 | 5,6 |
| 14 | Б2 | 140 | 73 | 4,7 | 6,9 |
| 16 | Б1 | 157 | 82 | 4 | 5,9 |
| 16 | Б2 | 160 | 82 | 5 | 7,4 |
| 18 | Б1 | 177 | 91 | 4,3 | 6,5 |
| 18 | Б2 | 180 | 91 | 5,3 | 8 |
| 20 | Б1 | 200 | 100 | 5,5 | 8 |
| 30 | Б1 | 298 | 149 | 5,5 | 8 |
| 30 | Б2 | 300 | 150 | 6,5 | 9 |
Широкополочные двутавры (балки двутавровые)
| Сортамент, № балки | Высота двутавра, мм | Ширина полки, мм | Толщина стенки, мм | Средняя толщина полки, мм | |
|---|---|---|---|---|---|
| 20 | Ш1 | 194 | 150 | 6 | 9 |
| 30 | Ш1 | 294 | 200 | 8 | 12 |
| 30 | Ш2 | 300 | 201 | 9 | 15 |
Колонные двутавры (балки двутавровые)
| Сортамент, № балки | Высота двутавра, мм | Ширина полки, мм | Толщина стенки, мм | Средняя толщина полки, мм | |
|---|---|---|---|---|---|
| 20 | К1 | 196 | 199 | 6,5 | 10 |
| 20 | К2 | 200 | 200 | 8 | 12 |
| 30 | К1 | 298 | 299 | 9 | 14 |
| 30 | К2 | 300 | 300 | 10 | 15 |
| 30 | К3 | 300 | 305 | 15 | 15 |
| 30 | К4 | 304 | 301 | 11 | 17 |
Среднеполочные двутавры по Р40-2001
| Сортамент, № балки | Высота двутавра, мм | Ширина полки, мм | Толщина стенки, мм | Средняя толщина полки, мм | |
|---|---|---|---|---|---|
| 20 | Д1А | 207 | 133 | 5,8 | 8,4 |
| 20 | Д2А | 210 | 134 | 6,4 | 10,2 |
Широкополочные двутавры по Р40-2001
| Сортамент, № балки | Высота двутавра, мм | Ширина полки, мм | Толщина стенки, мм | Средняя толщина полки, мм | |
|---|---|---|---|---|---|
| 30 | Ш2С | 298 | 201 | 9 | 14 |
Колонные двутавры по Р40-2001
| Сортамент, № балки | Высота двутавра, мм | Ширина полки, мм | Толщина стенки, мм | Средняя толщина полки, мм | |
|---|---|---|---|---|---|
| 12 | КС | 125 | 125 | 6,5 | 9 |
| 20 | К2А | 203 | 203 | 7,2 | 11 |
| 20 | К3А | 206 | 204 | 7,9 | 12,6 |
| 20 | К4А | 210 | 205 | 9,1 | 14,2 |
| 20 | К5А | 216 | 206 | 10,2 | 17,4 |
| 20 | К6А | 222 | 209 | 13 | 20,6 |
| 20 | К7А | 229 | 210 | 14,5 | 23,7 |
| 20 | К4С | 200 | 204 | 12 | 12 |
| 30 | К3С | 294 | 302 | 12 | 12 |
stroymetcon.ru
Где используются стальные балки и какими они бывают - СамСтрой
Строительство любой, даже самой небольшой постройки, невозможно без применения ряда элементов, которые при возведении зданий уже давно относят к так называемым базовым составляющим. Одним из так называемых базовых элементов можно назвать обычную балку из металла. Она является металлическим изделием с Н-образным сечением, активно применяющимся, в различного рода строительных сферах для создания мостовых сооружений, путей подвесного типа, опор, перекрытий, а также металлоконструкций различного типа.
Если говорить о функции этого элемента, то основной его задачей является выполнение функции опоры для всей конструкции. В жизни мы можем встретить его в качестве перекрытия и кровли. А если, например, использовать так называемую 2-тавровую балку, то можно довольно быстро сделать простой, но крайне эффективный реечный кран, который позволит осуществлять перемещение крупногабаритных грузов. Для таких же целей используют реечный профиль, как направляющие или рейки. Кроме того, его конфигурация дает возможность использовать его для прокладки железнодорожных соединений.
Какими они бывают
На сегодняшний день существует несколько категорий балок, которые изготовляются крупными предприятиями:
-балка двутавровая, сделанная по ГОСТу;
-сварная;
-из стали;
-тавровая;
-из металла;
-сварная двутавровая.
Они также могут отличаться по целому ряду характеристик: по толщине полок и стенки, по расположению граней, по методологии производства, и тому подобное. Если говорить об основных характеристиках, то балки бывают:
-горячекатаными из стали;
-двутавровыми из стали;
-двутавровыми, выполненными из низколегированной, и углеродистой стали.
Говоря о последних двух категориях, в зависимости от местонахождения полочных граней их делят на следующие группы:
-с гранями параллельного типа. Сюда входят балки нормальные, широкополочные и колонные;
-с гранями под уклоном. Они бывают обычными и специальными;
-специальные из стали;
-из стали горячекатаные;
-из углеродистой низколегированной стали с большой плотностью.
Следует сказать, что все балки 2-тавровой категории разделяются по методу производства на 2 категории. Первая – горячекатаные балки, создается, когда нагретые металлозаготовки пропускают через валки прокатного стана. Второй тип изделий выпускается по сварной технологии, когда металлический лист разрезается на части, после чего делается так называемая прихватка, а потом уже выполняется сварка.
Кроме того, балки из стали с гранями параллельного типа подразделяются на три группы:
-нормальные;
-с полками широкого типа;
-колонной категории.
Балки, где есть наклон граней делятся на:
-обычные с уклоном на 5-11%;
-специальные.
Последние, в свою очередь, могут относиться к категории:
-М. Это изделия из стали, предназначенные чтобы создавать пути подвесного типа. Уклон внутренних граней тут будет не менее 5 процентов;
-С. Металлические изделия, которые применяются для укрепления стволов в шахтах. В таком случае уклон будет не менее 11 процентов.
Где еще можно использовать такие приспособления
Продолжая тему назначения стальных балок, скажем, что они используются не только как цельные элементы в возведении промышленных, общественных и других типов сооружений. Также, они часто выступают конструкционными частями кровли, могут выступать частями перекрытий между этажей, а также быть основой для эстакад кранового типа. Для создания колонн и перекрытий часто используются и двутавровые варианты. Они используются и в фермах перекрытий из стали. Повсеместное применение именно такого типа балок объясняется тем, сделать их довольно просто, а в работе они относятся к категории очень надежных.
Также популярными считаются изделия, которые делаются из стали низколегированного типа. Химсостав при их создании должен обязательно соответствовать нормам ГОСТ. Отдельно следует сказать о том, что номер балки из металла означает ее условный размер в сантиметрах. Наименьшей цифрой является десять, а наибольшей – сто. Создание балок с иными характеристиками возможно лишь по спецзаказу. Размером же рассматриваемого изделия из стали считается величина между внешними гранями ее полок.
Обычно балка в горизонтальном положении, воспринимает поперечную вертикальную нагрузку, исходящую от веса. Но довольно часто следует учесть влияние целого ряда гипотетических горизонтальных сил поперечного типа. В качестве примера можно назвать, ветровую нагрузку при учете возможного землетрясения.Такое изделие под нагрузкой, также оказывает воздействие на опоры, которыми могут быть колонны, стены, подвесы либо же те же самые балки. После этого нагрузка переходит дальше и в ряде случаев, она воспринимается различными конструкционными элементами, работающими на сжатие – опорами. Можно также сказать отдельно о случае ферменной конструкции, где стержни опираются на балку, находящуюся в горизонтальном положении.
Также, следует сказать, что прочностные характеристики изделия зависят от следующих физических параметров:
-материала, из которого она изготовлена;
-длины;
-площади, а также формы поперечного сечения;
-способа, которым она закреплена с другими элементами.
samstroy.com
что из себя представляет, какой бывает, где применяется
Балка двутавровая: строительный элемент, широко используемый в современном строительстве
Современные здания с многоуровневыми этажами, характеризующиеся особой прочностью, — это результат использования при возведении сооружений надежных, стойких к воздействию к коррозии и неблагоприятной окружающей среде материалов. Их применение способствует также оперативности проведения строительных работ, в значительной степени снижая сроки строительства. Одним из широко используемых строительных материалов при возведении современных сооружений является балка двутавровая.
Что представляет собой балка двутавровая?
Балка двутавровая — металлический профиль, который выпускается металлургическими предприятиями из углеродистой и низколегированной стали. Сечение данного строительного элемента напоминает букву «Н». Оптимально подходя по форме для брусьев из металла, которые подвергаются изгибу и продольному напряжению, двутавр широко применяется при возведении мостовых сооружений, эстакад, колонных металлоконструкций.
Преимущества двутавра:
- легкий вес;
- простота транспортировки;
- прочность и надежность;
- экономичность использования;
- оперативность установки;
- возможность изготовления металлических изделий по индивидуальным размерам.
Соединяется данный строительный элемент с использованием болтов, заклепок или же сварки. Данные виды соединений относятся к практичным, экономичным вариантам крепления. Несмотря на достоинства двутавровой балки, она имеет недостатки, среди которых — это малая огнестойкость и вероятность к коррозии.
Какой бывает балка двутавровая?
Такой строительный элемент, как двутавр бывает различный по углу наклона полок. Маркировка, используемая производителем при выпуске товара, определяет ширину полок. Например, буква «К» на металлическом элементе обозначает, что ширина полки равна ширине профилю. Данные конструкции используются для возведения колонн.
Широкополочные изделия маркируются буквой «Ш», узко-полочные — буквой «У», среднеполочные — буквой «Д»,
а элементы с параллельными гранями полок — буквой «Б». Те конструкции, которые выпускаются с уклоном внутренних граней полок, обозначаются буквой «М».
Двутавр бывает обыкновенный с высотой ребер от 10 до 60 см и широкополый, высота ребер которого достигает до 1 метра.
Изделия также различаются:
- по точности изготовления: обычной или высокой точности;
- по назначению: для использования возведения подвесных путей и для армирования шахтных стволов;
- по мерности балок: они бывают мерной, немерной, кратко мерной длины.
Длина профилей балок в зависимости от назначения может достигать 24 метров.
Где применяется балка двутавровая?
Такой металлический профиль, как двутавр используется при возведении различных сооружений в качестве несущего элемента. Он широко применяется как в промышленном, так и в гражданском строительстве для возведения опор, высотных колон, подкрановых путей, больших пролетов, подкрановых путей, эстакад и т.д.
www.stroyservice.ru
Размеры балок. Вес и обозначение балок
Существует множество видов балок. Их разделяют по назначению: фундаментные, для перекрытий, опорные; по материалу: стальные, деревянные, железобетонные. В большинстве случаев вся информация заложена в обозначении элемента, но понятна она только специалистам. Чтобы выяснить, что скрывается за аббревиатурами в названиях, как узнать размеры балок, определить вес, нужный вид, рассмотрим основные категории строительных изделий.
Общее понятие
Балка – горизонтальный несущий элемент конструктивной системы, имеющий от одной до нескольких точек опоры. Она может перекрывать как один (разрезная), так и несколько пролетов (неразрезная). По материалу балки разделяют на:
- Металлические (стальные).
- Деревянные.
- Железобетонные.
Их применяют в строительстве в качестве несущих конструкций, работающих на изгиб, и в машиностроении (например, как элемент мостового крана).
Металлические балки
Самая большая группа. Классификация, по которой можно получить общее представление о балках из металла:
1. По рабочей схеме:
1.1. Однопролетные (разрезные).
1.2. Многопролетные (неразрезные).
1.3. Консольные (с одной опорой в виде защемления).
Разрезные являются наиболее удобными для изготовления и монтажа в сравнении с многопролетными. Неразрезные балки целесообразно устанавливать на надежные опоры, где нет опасности неравномерного их проседания.
2. По виду сечения:
2.1. Прокатные (однотавровые, двутавровые, сквозные).
2.2. Составные: сварные, болтовые, клепаные.
Самыми распространенными в применении считаются балки двутавровые – они просты при производстве и универсальны в использовании. Далее именно их и рассмотрим.
Параметры балки двутавровой
Металлические изделия отличаются своей надежностью и высокими техническими показателями. Двутавровые балки – не исключение. Их относят к разряду сортового проката, производство ведется по техническим условиям. В свою очередь, ТУ опираются на требования, которым должна соответствовать балка: ГОСТ 535-2005 «Прокат сортовой и фасонный из стали углеродистой обыкновенного качества» их регламентирует.
По виду профиля балки могут быть:
1) С параллельными полочками:
1.1) Нормальные (Б).
1.2) С широкой полочкой (Ш).
1.3) Колонные (К).
В наименовании изделия вид профиля всегда зашифрован. Например, балка 20б1 размеры подразумевает такие: высота 20 см, Б – нормальная, ширина полочки – 100 мм (10 см).
2) С уклоном внутренних граней:
2.1) Обычные – 6-12% уклона.
2.2) Специальные: М – для подвесных путей кранов и другого оборудования (≤12%).
2.3) С – для армирования стволов шахт (≤16%)
Балка двутавровая: размеры и вес
Данные величины зависят друг от друга, а также от типа стали, примененного для производства. Чтобы определить их, необходимо воспользоваться справочными таблицами. Где их взять?
Существуют сортаменты на основе ГОСТов 8239-89, 19425-74, 26020-83. По типу профиля выбирайте соответствующую таблицу, найдите в ней необходимые размеры балок, для каждого конкретного случая дана масса изделия на 1 погонный метр. Данная величина считается справочной, используется в расчетах, но на деле может незначительно отличаться от фактической (если производство ведут по ТУ).
Например: балка 20б1. Размеры по сортаменту: высота – 200 мм, ширина – 100 мм, толщина стенки – 5,6 мм, размер полочки – 8,5 мм, радиус закругления внутренней грани – 12 мм.
Балка двутавровая, размеры и вес которой указаны в таблице, является эталоном для данного вида. При покупке изделий производитель обязан представить информацию о фактических параметрах элементов клиенту.
Деревянные балки
Наиболее часто применяются в строительстве домов как элементы перекрытия полов, этажей, отделочного слоя потолка, как часть конструкции ферм, стропил для устройства крыш. Элемент представляет собой брус прямоугольного сечения с параметрами по высоте – 140-250 мм, по ширине – 50-160 мм. Длина может составлять от 2 до 5 метров (без учета величины опирания).
По составу брус может быть как цельным, так и клееным (многослойным). Для производства используют хвойные породы деревьев, поскольку они обладают хорошей эластичностью и работают на изгиб, что важно для несущих горизонтальных элементов.
Размеры деревянных балок зависят от величины нагрузки на будущее перекрытие, от типа заполнения объема конструктивного элемента (утеплители, накаты), от величины пролета. Все эти параметры регламентирует ГОСТ 4981-87 «Балки перекрытий деревянные».
Особенности установки
Перед применением деревянные элементы обязательно обрабатывают антисептическими составами, предотвращающими гниение, повреждение микроорганизмами и грызунами, а также повышающими огнестойкость брусьев.
Элементы перекрытий устанавливают в специально устроенные гнезда при ведении каменной кладки либо посредством врубки в верхний венец конструкции стен из различных деревянных материалов. Установку производят от крайних к центральным брусьям. Опорный конец должен быть не короче 15 см.
- При укладке бруса на наружные стены свободные концы спиливают под 600, обрабатывают антисептиками и защищают рубероидом или толем.
- При заделке балки в каменную кладку, конец бруса необходимо просушить и обработать битумом, чтобы предотвратить его гниение.
- Заполнять пространственную нишу в стене следует утеплителем. Можно организовать деревянную коробку.
- В толстых стенах обязательно нужно оставлять вентиляционный канал, по которому будет удаляться влага из свободного конца.
- При тонких стенах (до двух кирпичей) пространство в нишах допустимо заполнять цементным раствором.
- На внутренние стены балки укладывают на рубероидную прослойку.
Брус может быть заменен на бревно, диаметр которого соответствует высоте прямоугольного сечения элемента. Это экономично с точки зрения покупки материала, но стоит помнить, что фиксация должна производиться особым образом при помощи анкеров с заделкой в стены.
Железобетонные балки
Широко применяются в крупном строительстве жилых и общественных зданий.
Классифицируют балки по нескольким параметрам, основным можно считать разделение по назначению и виду сечения одновременно:
- Фундаментные. Применяются для устройства оснований промышленных объектов и жилых домов в зонах повышенной сейсмической активности. Могут иметь Т-образный профиль или сечение в виде трапеции.
- Стропильные двухскатные или односкатные системы служат для устройства перекрытий крыш в производственных и фермерских комплексах. Имеют выступы для крепления рельсов.
- Прямоугольные балки с различными конфигурациями (однотавры, двутавры, L- и T-образные профили) служат для перекрытия пролетов фасадов, перекрытий длиной до 18 метров.
Размеры балок зависят от их назначения и имеют разные параметры. Например, стропильные конструкции имеют длину до 24 м, а рядовые элементы перекрытий могут опираться на пролет до 18 м. Остальные параметры определяются индивидуально для каждого изделия.
Размеры балок перекрытия можно узнать в каталогах Госстандарта или у конкретных производителей, поскольку они могут различаться. ГОСТ 20372-90 «Балки стропильные и подстропильные железобетонные» определяет основные требования к изделиям, материалам и армированию конструкции, на этой основе предприятия создают ТУ.
Основной расчет
Все строительные конструкции в советское время были разделены на серии. Существуют унифицированные каталоги ЖБИ, в которых приведены все виды и размеры блоков, балок, плит, производимых на заводах разных регионов. В табличных сводках представлены размеры всех частей элементов, их расчетная масса. Данная литература до сих пор может использоваться как справочная при проектировании зданий, но инженеры обязательно сравнивают данные ЖБИ с наличием таких изделий у современных поставщиков.
Существует несколько принципов, по которым обсчитывают балки железобетонные. Размеры должны соответствовать таким параметрам:
- Высота составляет не менее 5% от длины перекрываемого пролета.
- Ширину балки определяют соотношением 5:7 (ширина к высоте).
- Армирование изделия производят по схеме: 2 прута снизу и сверху (сопротивление прогибу). Для каркаса берут стальные стержни диаметром 12-14 мм.
Таким образом можно определить требуемые размеры балки для конкретного участка.
fb.ru
Что такое балка? Виды балок
В современных строительных процессах очень часто используют железобетонные, стальные и деревянные балки. Давайте попробуем определить, что это за конструктивный элемент и в чем заключается его предназначение.
Что такое балка?
Современное строительство – это многообразие материалов и процессов по их обработке. Для укрепления конструкций очень часто используется балка – элемент, который представляет собой горизонтальный либо наклонный брус, чаще всего работающий на изгиб. Именно эта деталь позволяет уменьшать вес металлических конструкций и качественно их укрепить.
В современных строительных процессах балка, размещенная в горизонтальном положении, отвечает за поперечную нагрузку перекрытия. Но некоторые ситуации вынуждают учитывать возможные природные влияния, к примеру, землетрясения, мощные ураганы и прочие катаклизмы.
Вы уже знаете, что такое балка, но как же она воздействует на строительные опоры? Речь идет о подвесах, стенах, колоннах и различных брусках, на которых располагается укрепляющий конструктивный элемент. Балка давит на опоры, передавая им некую часть давления, а в результате последние начинают работать на сжатие.
Ни одно крупное промышленное здание производства и даже большого гаража не обходится без перекрытий, уменьшающих нагрузки на конструкцию и одновременно укрепляющих ее.
Виды балок
Абсолютно все строительные детали и механизмы различаются по типу, размеру и предназначению. «Что такое балка?» - это базовый вопрос. И от него мы перейдем к более сложным понятиям, рассматривая наиболее распространенные виды укрепляющих брусков, работающих на изгиб.
К примеру, двутавровые балки имеют параллельные грани и делятся на широкие и колонные типы, каждый из которых имеет собственное предназначение.
Для формирования несущих опорных конструкций в строительстве используют широкополые балки, ведь колонные не способны выдержать настолько мощную нагрузку.
Деревянная балка
Ранее, отвечая на вопрос о том, что такое балка, мы уже говорили о разнообразии материалов, из которых производят этот конструктивный элемент. Деревянные детали чаще всего используются для формирования перекрытия в каркасных, бревенчатых, брусовых жилых и загородных домах. Только благодаря деревянным балкам можно равномерно распределить нагрузку по плоскости крыши и последнего этажа здания. Благодаря качественным характеристикам этого материала обеспечиваются прочность и устойчивость любого дома.
Кроме того, обработанный специальным раствором брус не подвергается влиянию плесени и огня, а это значит, что строительная конструкция будет надежно защищена от трещин и дальнейшего разрушения.
fb.ru
виды, маркировка и применение в строительстве + Видео
Виды балок
Все балки имеют свои классификации, основанные на четких параметрах. Учитываются такие факторы: назначение, технология изготовления, технические данные, грани полок, их расположение и ширина. По типу они делятся на разрезные и неразрезные. Также есть балки, у которых полки размещены параллельно. Они бывают широкополочными, нормальными и колонными.
Еще одним критерием различия балок служит их длина. Существует 5 видов: мерные; кратные мерные; мерные с учетом 5% остатка от общей массы партии; кратные мерные с учетом 5% остатка от общей массы партии; балки немерные.
Важно! Остатками принято считать профиль не менее трех метров в длину.
В отдельную группу отнесены балки, которые производятся из металла с покрытием из цинка. Такое покрытие делает профили хорошо защищенными от воздействия коррозии, что продлевает срок службы всей системы в целом. Эти профили часто применяются как каркас для многоэтажных зданий, для изготовления ворот, оконных рам, навесных фасадов и т.д.
Маркировки балок
Каждый тип балок имеет свой ГОСТ и маркировку, что позволяет безошибочно находить нужную продукцию. Однако следует четко в них разбираться.
Важно! Все типы балок делятся на разновидности.
Сварные балки существуют двух типов: для шахт (С) и для подвесных путей (М). Прокатка бывает высокоточной (А) и стандартной точности (В). По желанию заказчика балки делаются длиной от 4 до 13 метров.
Основные буквенные обозначения:
- «У» – с узкой полосой;
- «Б» – стандартная полоса;
- «Ш» – широкая полоса;
- «Д» – средняя полоса – это специальная группа со средней шириной;
- «К» – колонные – полки по ширине равны длине профиля;
- «М» – для подвесных путей.
Большинство заводов занимаются выпуском по ГОСТам, однако возможен выпуск и по отдельным техническим условиям, которые отличаются от государственных норм. Это позволяет покупателям приобретать двутавры, которые не нуждаются в дальнейшем в дополнительной обработке и подгонке.
Стальные балки перекрытия и их производство
Балки стальные перекрытия изготавливаются двумя различными методами: прокатка и сварка. От типа изготовления и происходит название двутавров – горячекатаная стальная и сварная балки. От того, каким способом была произведена продукция, зависит ее стоимость. Однако, благодаря наличию ГОСТов, которые регламентируют процесс изготовления, основные характеристики прочности не меняются, что делает оба вида балок весьма надежными и качественными.
В сварочном типе производства происходит раскрой стали на полосы на специальном аппарате для термической резки. Далее на сборочном станке балки собираются и свариваются под флюсом. Прокатная система производства заключается в прокате цельного горячего металла до нужной формы. Следующий этап – общий для двух типов, производится сверление отверстий, очистка и покраска.
Стальные балки – это незаменимый и важный материал для постройки самых различных сооружений и зданий, мостов, линий коммуникаций, подвесных конструкций. Разнообразие, прочность и надежность сделали их самым распространенным и нужным элементом для каждой строительной площадки.
ogodom.ru
