СНиП I-В.4-62 «Арматура для железобетонных конструкций»

смотренных государственными стандартами или техническими условиями точках пересечения стержней с соответствующей прочностью сварных узлов.

4.18 Для сварных арматурных сеток отклонения в размерах по осям крайних стержней ячеек, а также отклонения стержней от прямолинейного направления могут допускаться в пределах, установленных соответст

вующими государственными стандартами или техническими условиями.

4.19. Проволочные сетки для армоцемента изготовляются из термически обработанной (отожженной) или термически необработанной проволоки, марки и диаметры которой устанавливаются соответствующими государственными стандартами или техническими условиями.

5. УСЛОВИЯ ПОСТАВКИ, МАРКИРОВКА. ПРИЕМКА. ТРАНСПОРТИРОВАНИЕ

И ХРАНЕНИЕ

5.1.    Арматурные стали в зависимости от условия поставки подразделяются на:

прутковую арматурную сталь, поставляемую в виде прямолинейных стержней длиной, установленной заводом—изготовителем арматуры в пределах, предусмотренных государственными стандартами, или мерной длины, оговариваемой в заказах;

бунтовую арматурную сталь, поставляемую в мотках (бунтах) или на катушках, установленного диаметра и веса;

плоские или рулонные сварные арматурные сетки и тканые или сварные сетки для армоцемента.

5.2.    Стержни горячекатаной арматурной стали диаметром менее 10 мм поставляются в мотках, а диаметром от 10 мм и более — в прутках длиной от 6 до 12 м или мерной длины, оговариваемой в заказах.

Примечания: 1. По соглашению сторон производится поставка стержней длиной до 18 м. а в особых случаях длиной до 25 м.

2.    Допускается поставка стержней класса А-1 диаметром до 12 мм в мотках (бунтах).

3.    Арматурная сталь класса А-IV поставляется только в прутках.

5.3.    Арматурная проволока должна поставляться в мотках, причем каждый моток должен состоять из одного отрезка проволоки.

Примечания: !. Внутренний диаметр и вес мотка должны соответствовать требованиям государственных стандартов или технических условий; при этом для высокопрочной арматурной проволоки внутренний диаметр должен обеспечивать прямолинейность проволоки после ее размотки.

2. По требованию заказчика высокопрочная арматурная проволока должна поставляться в мерных или кратных размерах по длине.

5.4.    Арматурные пряди и арматурные канаты должны поставляться установленной длины, смотанными в мотки (бунты) или, по договоренности сторон, на катушки.

Примечания:    I.    Каждый моток должен со

стоять из одного отрезка пряди или каната, а на катушку может быть намотано несколько отрезков прядей или каната.

2. Внутренний диаметр мотков или катушек должеп устанавливаться из расчета обеспечения прямолипен-мостм арматурных прядей н канатов после их размотки.

5.5.    Маркировка арматурных сталей должна производиться согласно государственным стандартам или техническим условиям в соответствии с классификацией, установленной настоящей главой СНиП.

5.6.    Вся поступающая от заводов-постав-щиков арматурная сталь подлежит обязательной приемке. Приемка арматурной стали производится путем сопоставления результатов внешнего осмотра и замеров, а также данных. приведенных в сертификатах, и результатов контрольных испытаний (см. п. 5.7) с требованиями соответствующих государственных стандартов или технических условий.

5.7.    При приемке контрольные испытания арматурной стали должны производиться в следующих случаях:

при поступлении стали без сертификатов;

при сомнениях в правильности данных сертификатов;

для напрягаемой арматуры предварительно напряженных конструкций;

в случаях, когда соответствующими нормативными документами по проектированию железобетонных конструкций¹ приняты повышенные коэффициенты однородности или повышенные расчетные сопротивления арматуры. а также в случаях, оговариваемых в проектах или соответствующих нормативных документах по технологии изготовления конструкций или по применению отдельных видов арматурных сталей.

¹ Например, глава СНиП II-А. 10-62 (примечание к л. 2.24), глав* СНиП Н-ВЛ-62 (п. 3.6, «а») и др.

stroysvoimirukami.ru

Армирование ленточного фундамента

Бетон – это основная составляющая ленточного фундамента. По своим свойствам он не имеет большую прочность и при малейшей сейсмической активности либо механическом воздействии даст трещину. Чтоб предотвратить разрушение самой главной части здания – фундамента, строители уже более двух веков используют технологию армирования бетона. Таким образом, с помощью арматурных прутьев создается основание с высокой прочностью и эластичностью. Довольно часто на фундамент воздействует неравномерная нагрузка, которая может объясняться разной структурой грунта либо существенным отличием массы определенных частей построенного здания. Под таким давлением верхняя часть фундамента сжимается, а нижняя растягивается. Армированный же слой противостоит этому растяжению, сохраняя прочность железобетонного изделия на протяжении 150 лет. Армирование ленточного фундамента производится в несколько этапов. Рассмотрим их более подробно.

Армирование фундамента арматурой

Для возведения ленточного фундамента используют арматурные прутья разных диаметров от 6-8 мм до 10-14 мм. Металлический каркас фундамента соединяется с помощью проволоки, данный процесс называется вязка арматуры. Чтоб правильно сделать расчет арматуры для фундамента необходимо учитывать следующие моменты:

• Элементы каркаса, которые будут монтироваться горизонтально должны иметь максимальную прочность. Их диаметр выбирают с учетом качества грунта. Чем больше структура почвы отличатся по всему периметру, тем толще необходимо использовать металлические прутья. Чаще всего их диаметр колеблется в пределах 10-14 мм. Поверхность продольных прутьев должна иметь ребра для лучшей сцепки с бетоном. Для поперечных элементов можно использовать тоненькие и гладкие прутья (6-8мм). Они не подвергаются сильной нагрузке, при этом значительно меньше стоят.
• Продольная арматура, которая укладывается по всему периметру фундамента, должна находиться на расстоянии 5 см от стен опалубки, дна траншеи, а так же от верхней части фундамента. Таким образом, бетон, покрывая все элементы каркаса, защитит их от коррозии.
• Учитывая предыдущую рекомендацию, для ленты фундамента шириной 40 см необходимо использовать армированный каркас шириной 30 см. Высота его может колебаться в пределах 10-30 см (в зависимости от глубины траншеи, предполагаемой нагрузки и структуры почвы). Расстояние между поперечными элементами так же варьируется в пределах 10-30 см.

С глубиной траншеи не более 1,2 м используют три пары продольных прутьев. Соединяются они между собой двумя тонкими прутьями. Скрепление каркаса с помощью сварки не рекомендуется проводить, так как от воздействия высокой температуры металл теряет свою крепость. Для обвязки арматуры проволокой можно использовать специальный строительный крючок. Самым проблемным моментом при создании каркаса считаются углы. В предыдущей статье мы рассмотрели способы рытья котлованов.

Армирование углов

Углы ленточного фундамента подвергаются сильным нагрузкам.
При изготовлении каркаса в этих местах необходимо создать высокую прочность.
Обычное скрещение арматурных прутьев не создаст единой крепкой конструкции, что приведет к образованию трещин.
По правильной технологии армирования ленточного фундамента, прутья в угловых местах необходимо сгибать.





СНиП армирования фундаментов

Очень важно соблюдать все нюансы армирования ленточного фундамента. Это позволит построить долговечное здание с основанием, устойчивым к различным механическим нагрузкам, сейсмической активности и другим неблагоприятным факторам. Более детальную инструкцию армирования фундамента можно прочитать в специальном пособии к СНиП 2.03.01-84 «Бетонные и железобетонные конструкции» и СНиП 2.02.01-83 «Основания зданий и сооружений». Конечно, там все описано техническим языком. Несмотря на это данная инструкция содержит всю необходимую информацию по строительству ленточного фундамента.

Видео об армировании ростверка

nagdak.ru

Снип фундаменты ленточные армирование

Как в промышленном, так и в индивидуальном строительстве самым надежным фундаментом считается армированный ленточный. Это основание из бетона, которое формируется в траншее определенной глубины и ширины, с армированием металлическим каркасом и последующей заливкой раствором. Любой фундамент испытывает всевозможные нагрузки – на растяжение и сжатие, на изгиб и излом, поэтому к таким конструкциям предъявляются жесткие требования по различным параметрам, описанные в соответствующих ГОСТ и СНиП. Так как требований достаточно много, запоминать их не

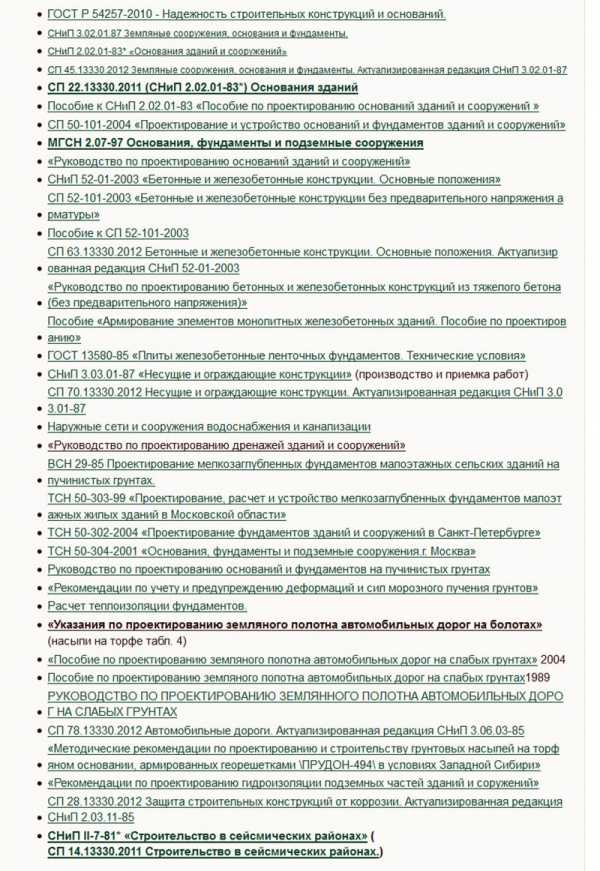

Перечень основных документов для строительства армированных оснований

Схема армирования и технология строительства основания

Армирование бетонной формы основания проводится в два яруса – верхним и нижним рядами арматуры с поперечным и продольным усилением дополнительными прутьями. Для формирования прочного, но гибкого армокаркаса применяют арматурные прутья категории А III — это стальной профиль круглого сечения Ø 10-16 мм, имеющий два продольных ребра жесткости и поперечные грани, отлитые по спирали.

При общей высоте основания ≥ 0,15 м в каркас необходимо встраивать вертикальные стержни арматуры, что делается методом связывания при помощи мягкой вязальной проволоки (СНиП 52-01-2003 и СП 52-101-2003). Для вертикального усиления каркаса применяют арматуру класса А I — это гладкая арматура Ø 6-8 мм. Чтобы компенсировать продольные нагрузки в теле бетонного ленточного фундамента, каркас усиливается поперечной арматурой, которая предотвращает образование микротрещин и скрепляет друг с другом продольные ярусы армирующего каркаса основания.

Онлайн калькулятор для расчета арматуры

Согласно указанным СНиП, вертикальная и поперечная арматура связывается в единую конструкцию стальными хомутами, расстояние между которыми соблюдается как 3/8 от высоты ленточного фундамента, и должно быть ≥ 0,25 м.

Также армирующий каркас в соответствии со снип фундаменты ленточные не должен собираться из поврежденных или ржавых стержней – арматура должна быть ровной и порезанной по расчетным размерам. Отдельные арматурные прутья также соединяются между собой при помощи мягкой или отожженной вязальной проволоки и вязального крючка. Применять сварочное оборудование разрешено только для соединения прутьев с мариковкой «С».

Армирование ленточных оснований

Правила связывания армирующего каркаса должны соблюдаться неукоснительно, иначе не получится добиться требуемой жесткости каркаса. Связывание углов и присоединений каркаса предотвращает разрушающее воздействие локальных нагрузок на фундамент. Для угловых примыканий используются арматурные прутья класса А III. Основные рекомендации при соединении углов армокаркаса:

1. Прут необходимо согнуть в таким образом, чтобы один его конец входил в стену основания, второй конец входил в противоположную стену;
2. Запускать стержень арматуры на противоположную стену следует на длину сорока диаметров прута;
3. Не разрешается применять простое связывание пересечений арматуры без из усиления дополнительными вертикальными и поперечными отрезками арматуры;
4. При длине прута, не позволяющей загнуть его на противоположную стену фундамента, арматура соединяется Г-образными металлическими профилями;
5. Шаг между соединительными хомутами выбирается в два раза короче, чем в ленте.

Схема связывания арматуры

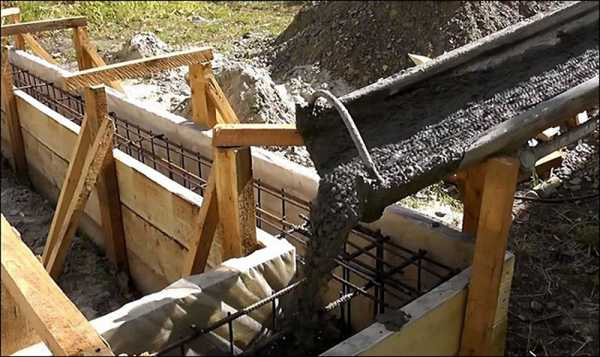

Заливка бетона в траншею

Требования к заливке бетонного раствора в фундамент предъявляются во многих документах —  ТСН 50-302-2004, ВСН 29-85, ГОСТ 13580-85, СП 63.13330.2013, СП 52-101-2003, СНиП 52-01-2003, СП 22.13330.2011, ГОСТ Р 54257-201, и других. Раствор заливается в ограниченную опалубкой траншею послойно, с толщиной пластов 0,20-0,25 м. Укладка раствора ведется в одном направлении, но при большой ширине ленты допускается заливка наклонных слоев под углом ≤ 30⁰.

После заливки одного слоя и распределения раствора весь бетон необходимо уплотнить вибратором или ручным штыкованием лопатой или ломом, чтобы высвободить находящийся в растворе воздух, который ослабляет бетон и делает его более уязвимым для разрушения при воздействии разновекторных нагрузок. Следующий шаг – укладка верхнего слоя раствора. Если лента фундамента широкая и глубокая, то необходимо сделать холодный шов. Если предыдущий слой бетона схватился и затвердел, то его поверхность перед укладкой следующего пласта раствора необходимо очистить и обезжирить, а затем просушить потоком теплого воздуха. Очистка холодного рабочего шва обязательна, так как заливка на грязную поверхность верхнего слоя бетона разрушит монолитную конструкцию основания из-за находящейся между пластами раствора грязи и цементной пленки. Основные положения по формированию ленты фундамента регламентированы в указанных выше документах.

Выдержка из СНиП

Очищают поверхность бетона от цементной пленки металлической щеткой (при прочности бетона ≥ 1,5 МПа), фрезерованием (при прочности бетона ≥ 5 МПа), пескоструйкой (при прочности бетона ≥ 5Мпа) или промывкой струей воды (при прочности бетона ≥ 0,3 МПа). Самый дешевый метод – очистка водой, и этот пункт также влияет на общую стоимость ленточного фундамента.

Холодный рабочий шов расположен в теле основания не только горизонтально, но и вертикально и перпендикулярно относительно осей балок, стен, колонн и плит. Отсекают рабочий шов щитом из досок или фанеры, а для свободного прохождения арматуры в нем проделываются отверстия соответствующего диаметра под прутья каркаса.

Перед тем, как залить ленточный фундамент снип, выжидают определенное время для достижения прочности бетона в предыдущем слое не менее 1,5 МПа. Первые 3-5 суток незатвердевший слой защищают от осадков и солнечных лучей, мороза или жары. Механические повреждения бетона в этот период также недопустимы, пока прочность бетона не увеличится до 1,5МПа.

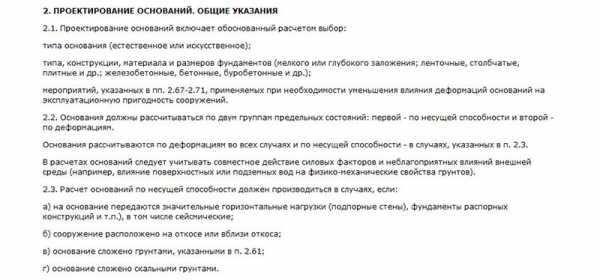

Общие положения СНиП при проектировании фундаментов

Калькулятор вес арматуру

[ins_calc page=808]

Как проверяется прочность бетона

Прочность материалов – это способность сопротивляться разрушительным воздействиям под влиянием внутреннего напряжения материала, возникающего под давлением сил извне или из-за других факторов (усадка, влажность, температура, и т.д.).

Свойства прочности материала рассчитываются несколькими методами:

1. Метод стандартных образцов;
2. Метод исследования выбуренного керна;
3. Метод неразрушающего контроля, который считается самым дешевым и действенным.

Проверка прочности бетона

Расчет материалов

Количество и вес арматурных стержней, которое потребуется для конструирования армирующего каркаса, рассчитывается по габаритам ленты фундамента. При ширине ленты 0,4 м рекомендуется использовать четыре продольных прута – по два сверху и снизу. В качестве примера можно рассмотреть формирование каркаса 6 х 6 м для ленточного основания дома.

При четырехрядной укладке понадобится 24 м арматуры на один ряд, для всего каркаса — 96 м. Вертикальные и поперечные гладкие стержни армирования для фундамента ленты шириной 30 см и высотой 190 см: для каждой точки пересечения прутьев при шаге 0,05 м от верхней части фундамента понадобится (30 – 5 — 5) х 2 + (190 – 5 — 5) х 2 = 0,40 м. Расстояние между стальными хомутами 50 см, количество хомутов: 24 / 0,5 + 1 = 49 единиц.

Общий метраж армирующих прутьев для формирования каркаса по вертикали составит 4 х 49 = 196 м. Каждое место связывания — это четыре пересечения, поэтому расход вязальной проволоки для каждого соединения – восемь отрезков по 30-40 см. Общий метраж составит: 0,3 х 8 х 49 = 117,6 метра.

Расчет арматуры

Ленточный фундамент по монолитному типу формируется в виде прямоугольника или квадрата. Армирующий каркас формируется в результате нескольких последовательных операций:

1. Дно траншеи прерывисто укладывается кирпичами высотой в четверть кирпича, чтобы можно было залить раствором промежуток между каркасом и подошвой фундамента;
2. Под стойки арматурного каркаса делается шаблон, по нему нарезаются отрезки арматуры нужного размера;
3. На слой кирпича кладутся продольные прутья армирующего каркаса. Если прутья короткие, их связывают с нахлестом ≥ 0,2 м;
4. Горизонтальные гладкие прутья связываются в каркасе с продольной арматурой с шагом 0,5 м;
5. По углам ячеек из арматуры привязываются вертикальные гладкие стержни длиной на 10 см короче высоты основания;
6. Продольная арматура привязывается к вертикальным стержням;
7. К углам, которые получились в результате этих операций, привязываются поперечные верхние стержни.

Заливка ленточного основания бетоном

Требования СНиП

По поводу строительства фундамента ленточного типа: существует документ СНиП 52-01-2003, регламентирующий расстояния между прутьями каркаса, в частности, шаг между горизонтальными гранями армокаркаса и шаг между поперечными прутьями. Это расстояние зависит от:

1. Диаметра арматуры;
2. Фракции бетонного заполнителя;
3. Ориентирования каркаса относительно бетонирования;
4. Метода заливки раствора в опалубку;
5. Типа уплотнения раствора.

Требования определяют, что шаг продольного армирования регламентируется как H = ≤ 40 см и ≥ 25 см. Расстояние между поперечными прутьями арматуры определяется как 1/2 высоты сечения ленты, но не больше, чем 0,3 м.

Диаметр армирования зависит от общего метража продольного армирования фундамента и предполагается ≥ 0,1% площади сечения ленты. На практике это означает, что для бетонного основания высотой 100 см при ширине ленты 50 см площадь сечения будет равняться 500 мм².

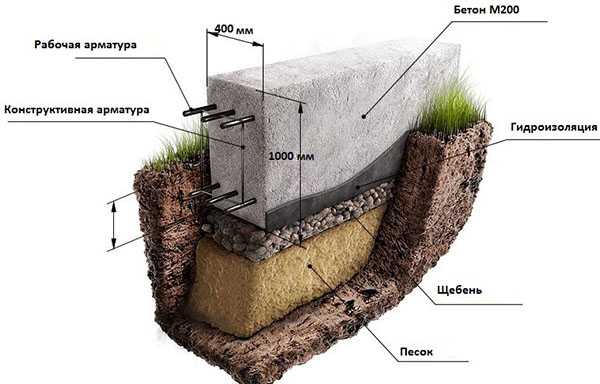

Размеры фундаментной ленты согласно СНиП

МЗЛФ (мелкозаглубленный фундамент) отличается от заглубленного высотой бетонной ленты, поэтому глубокозаглубленные в фундаменты закладывается более развитая структура каркаса, боковых бетонных стенок и подошвы. Из-за большой глубины такого основания существуют рекомендации от профессионалов: для лент глубиной ≤ 1 м армируется только подошва фундамента, а в глубокозаглубленных основаниях армируется также оболочка и днище.

Дополнительное усиление армирующего каркаса в МЗЛФ проводится армирующей металлической сеткой из прутьев Ø 4 мм с размером ячеек 10 х 10 см. Любой тип армирования намного повышает прочность и жесткость конструкции, а также усиливает сопротивление опорной части ленты боковым и сжимающим нагрузкам.

Сама методика армирования бетонного основания не представляется сложной, и ее можно провести самостоятельно, что позволит не только усилить основание дома, но и добиться значительного снижения стоимости строительства.

jsnip.ru

СНиП на армирование ленточного фундамента: схема, чертеж, расчет, технология, правильная обработка углов основания своими руками: инструкция, фото и видео-уроки, цена

При устройстве железобетонного монолитного фундамента для любого строения, необходимо уделить особое внимание качеству бетона, а также технологии его заливки. Если вы раньше с этим процессом не были знакомы, то наша статья поможет узнать обо всех тонкостях монтажных работ, но дополнительно не помешает изучить СНиП на армирование ленточного фундамента.

Но не менее важно не только залить цемент, но и правильно рассчитать и выполнить армирование. Именно этот процесс отвечает за долговечность и надежность основания.

Армирование следует производить во всех частях фундамента, даже в средних перемычках для межкомнатных перегородок

От чего требуется защитить фундамент

По мере эксплуатации фундамент подвергается воздействию от самых различных факторов:

• Нагрузка от строения, которое возведено на нем.
• Подвижность грунтов под ним, причем она может быть как естественной, так и из-за воздействия морозов и повышенной влажности.
• Фундамент непрерывно работает в своей верхней части на сжатие, а в низу на растяжение. В морозный период года вспучивание грунта иногда может превысить нагрузку от веса строения, тогда нижний пояс фундамента подвергнется еще и дополнительному сжатию.

Именно грамотное устройство арматурного каркаса – залог долговечной службы основания без утраты эксплуатационных характеристик и дополнительных затрат на ремонте. Ошибки на стадии армирования фундамента могут впоследствии привести к его разрушению, а затем деформации и всех конструкций надстроенных на нем.

Поэтому, приступая к выполнению фундаментного каркаса своими руками, не поленитесь и внимательно изучите особенности данного процесса (по СНиПу). Конечно же, там все описано сухим техническим языком, зато этот документ — подробная инструкция по вопросам:

• Как выполнить расчет армирования ленточного фундамента.
• Какую арматуру следует использовать.
• Как практически собрать каркас.

Мы же коснемся основных моментов армирования фундаментов в более простой и доступной форме для людей, редко сталкивающихся со строительной тематикой.

Каркас ленточного фундамента

  Реклама



Частных застройщиков, скорей всего, заинтересует технология армирования ленточного фундамента, так как этот вариант конструкции является в народе самым популярным.

Что нужно иметь

Для устройства арматурного каркаса вам понадобится:

• Арматурная сталь необходимого диаметра.
• Вязальная проволока, тоже непременно стальная, мягкая.
• Крюк для вязки стержней.

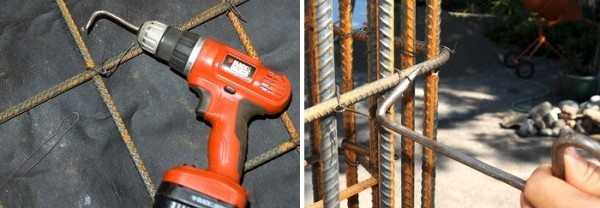

Справа крюк для ручной вязки, слева шуруповерт с крюком – более эффективный способ стягивание арматуры

• Инструмент для раскроя вязальной проволоки и арматуры.

Конструкция ленточного каркаса

Армокаркас ленточного фундамента выше 150 мм является пространственной конструкцией, выполненной из стержней:

• Горизонтальных: продольных и поперечных.

• Вертикальных.

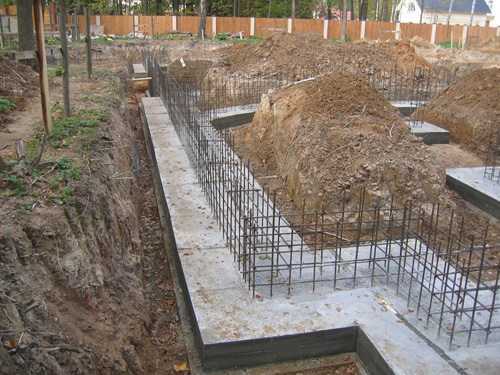

Для монолитного фундамента используется горизонтальный армокаркас

Наиболее приемлемой является укладка поперечной и вертикальной арматуры единым хомутом вокруг продольных стержней, расположенных изнутри каркаса. Продольная арматура принимает основные нагрузки, оказываемые на фундамент снизу и вверху, посему, следует располагать ее именно там. В центральной части фундамента прокладка продольной арматуры  не целесообразна.

Примечание! Места перекрестий арматурных стержней связываются специальной вязальной проволокой. Сварка для этих целей не желательна, так как ухудшает свойства металла, утончает стержни, к тому же это лишние затраты.

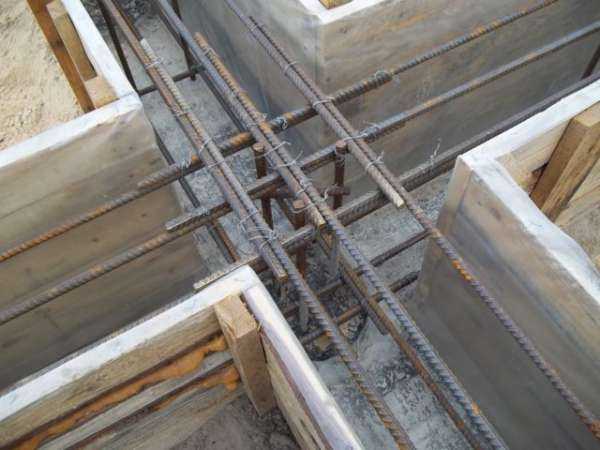

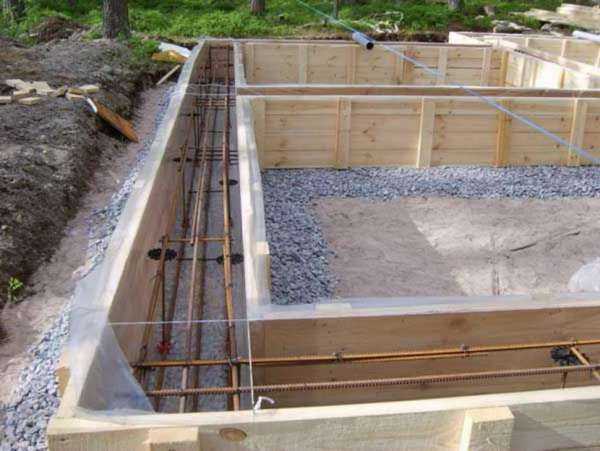

На фото приведен пример удачной и качественной армирующей конструкции

Армируем углы

Если вы не предполагаете устройство ленточного фундамента под прямолинейный забор, вы непременно столкнетесь с вопросом – как устроить правильное армирование углов ленточного (монолитного) фундамента. Почему следует отдельно остановиться на этом.

Дело в том, что эти узлы каркаса подвержены максимальной концентрации напряжения и отвечают за целостность и неподвижность всей конструкции.

Схема армирования ленточного фундамента должна быть выполнена строго по инструкции и тому, что указано в СНиПе:

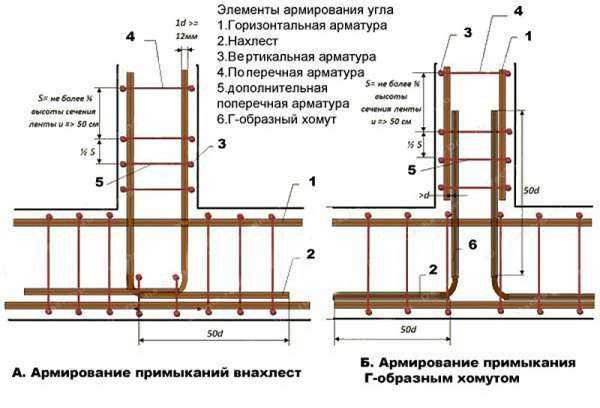

На рисунке продемонстрирована схема угловой части армокаркаса для ленточного фундамента

• Неправильно крепить углы простым нахлестом прутьев.
• Правильно фиксировать одним из двух предложенных способов: Г-образным или П-образным.

Узлы усиления изготавливаются путем гнутья из арматуры идентичной продольным стержням каркаса. Пренебрегая усилением углов, вы рискуете получить не целостную и жесткую конструкцию, а набор несвязанных балок. Цена ошибки — напрочь перечеркнутые все усилия и экономические затраты, вложенные в фундамент. Запомните — качественный фундамент не может быть дешевым.

Армирование положительно влияет не только на фундамент, но и на цоколь дома

Другие варианты

В случае, когда приходится возводить дом на грунтах с несжимаемым слоем, расположенном на большой глубине практикуется устраивать ленточный армированный буронабивной фундамент.

Это тот же ленточный фундамент с дополнительным опиранием на сваи, передающие всю нагрузку на подходящие грунты. Порядок устройства свай несложен:

• Сначала следует пробурить скважины на определенном расстоянии друг от друга.

К сведению! Скважины необходимой глубины (не менее 2 метров) бурятся специальной техникой или с помощью ручного бура. Диаметр скважины рассчитывается, но всегда в верхней части меньше, чем на глубине.

• Для скважин большого диаметра или при наличии рыхлых грунтов обязательно устраивается опалубка. Для этих целей подойдет: рубероид, асбестоцементные трубы или тес.
• Далее скважина армируется с перевязкой с основным каркасом.
• Готовая конструкция заливается бетоном.

Важно! Сваи можно заливать бетоном по одной постепенно, а вот ленточный фундамент сразу в полном объеме.

Вывод

Пример того, каким должен быть чертеж на армокаркас можно найти в интернете, либо обратиться в строительную фирму за помощью. Хотя из вышеописанного напрашивается вывод, самое главное – усиленная фиксация углов арматуры, все остальное не столь требовательно. Здесь важно сделать все качественно, а не брать количеством.

В представленном видео в этой статье вы найдете дополнительную информацию по данной теме (узнайте также какой марки бетон нужен для ленточного фундамента).

ofundamentah.com

СНиП 52-01-2003 Бетонные и железобетонные конструкции….

Действующий

Документ [ /22/4/83/ ]: СНиП 52-01-2003 Бетонные и железобетонные конструкции

Дата введения 01.03.2004

Принявший орган: Госстрой России

1 РАЗРАБОТАНЫ Государственным унитарным предприятием — Научно-исследовательским, проектно-конструкторским и технологическим институтом бетона и железобетона «ГУП НИИЖБ» Госстроя России

ВНЕСЕНЫ Управлением технормирования Госстроя России

2 УТВЕРЖДЕНЫ И ВВЕДЕНЫ В ДЕЙСТВИЕ постановлением Государственного комитета Российской Федерации по строительству и жилищно-коммунальному комплексу от 30.06.2003 г. N 127

3 ВЗАМЕН СНиП 2.03.01-84

Настоящий нормативный документ (СНиП) содержит основные положения, определяющие общие требования к бетонным и железобетонным конструкциям, включая требования к бетону, арматуре, расчетам, конструированию, изготовлению, возведению и эксплуатации конструкций.

Детальные указания по расчетам, конструированию, изготовлению и эксплуатации содержат соответствующие нормативные документы (СНиП, своды правил), разрабатываемые для отдельных видов железобетонных конструкций в развитие данного СНиП (приложение В).

До издания соответствующих сводов правил и других развивающих СНиП документов допускается для расчета и конструирования бетонных и железобетонных конструкций использовать действующие в настоящее время нормативные и рекомендательные документы.

Настоящие нормы и правила распространяются на все типы бетонных и железобетонных конструкций, применяемых в промышленном, гражданском, транспортном, гидротехническом и других областях строительства, изготавливаемых из всех видов бетона и арматуры и подвергаемых любым видам воздействий.

2 НОРМАТИВНЫЕ ССЫЛКИ

В настоящих нормах и правилах использованы ссылки на нормативные документы, приведенные в приложении А.

3 ТЕРМИНЫ И ОПРЕДЕЛЕНИЯ

В настоящих нормах и правилах использованы термины и определения в соответствии с приложением Б.

4 ОБЩИЕ ТРЕБОВАНИЯ К БЕТОННЫМ И ЖЕЛЕЗОБЕТОННЫМ КОНСТРУКЦИЯМ

4.1 Бетонные и железобетонные конструкции всех типов должны удовлетворять требованиям:

— по безопасности;

— по эксплуатационной пригодности;

— по долговечности, а также дополнительным требованиям, указанным в задании на проектирование.

4.2 Для удовлетворения требованиям по безопасности конструкции должны иметь такие начальные характеристики, чтобы с надлежащей степенью надежности при различных расчетных воздействиях в процессе строительства и эксплуатации зданий и сооружений были исключены разрушения любого характера или нарушения эксплуатационной пригодности, связанные с причинением вреда жизни или здоровью граждан, имуществу и окружающей среде.

4.3 Для удовлетворения требованиям по эксплуатационной пригодности конструкция должна иметь такие начальные характеристики, чтобы с надлежащей степенью надежности при различных расчетных воздействиях не происходило образование или чрезмерное раскрытие трещин, а также не возникали чрезмерные перемещения, колебания и другие повреждения, затрудняющие нормальную эксплуатацию (нарушение требований к внешнему виду конструкции, технологических требований по нормальной работе оборудования, механизмов, конструктивных требований по совместной работе элементов и других требований, установленных при проектировании).

В необходимых случаях конструкции должны иметь характеристики, обеспечивающие требования по теплоизоляции, звукоизоляции, биологической защите и др.

Требования по отсутствию трещин предъявляют к железобетонным конструкциям, у которых при полностью растянутом сечении должна быть обеспечена непроницаемость (находящихся под давлением жидкости или газов, испытывающих воздействие радиации и т.п.), к уникальным конструкциям, к которым предъявляют повышенные требования по долговечности, а также к конструкциям, эксплуатируемым при воздействии сильноагрессивной среды.

В остальных железобетонных конструкциях образование трещин допускается и к ним предъявляют требования по ограничению ширины раскрытия трещин.

4.4 Для удовлетворения требованиям долговечности конструкция должна иметь такие начальные характеристики, чтобы в течение установленного длительного времени она удовлетворяла бы требованиям по безопасности и эксплуатационной пригодности с учетом влияния на геометрические характеристики конструкций и механические характеристики материалов различных расчетных воздействий (длительное действие нагрузки, неблагоприятные климатические, технологические, температурные и влажностные воздействия, попеременное замораживание и оттаивание, агрессивные воздействия и др.).

4.5 Безопасность, эксплуатационную пригодность, долговечность бетонных и железобетонных конструкций и другие устанавливаемые заданием на проектирование требования должны быть обеспечены выполнением:

— требований к бетону и его составляющим;

— требований к арматуре;

— требований к расчетам конструкций;

— конструктивных требований;

— технологических требований;

— требований по эксплуатации.

Требования по нагрузкам и воздействиям, по пределу огнестойкости, по непроницаемости, по морозостойкости, по предельным показателям деформаций (прогибам, перемещениям, амплитуде колебаний), по расчетным значениям температуры наружного воздуха и относительной влажности окружающей среды, по защите строительных конструкций от воздействия агрессивных сред и др. устанавливаются соответствующими нормативными документами (СНиП 2.01.07, СНиП 2.06.04, СНиП II-7, СНиП 2.03.11, СНиП 21-01, СНиП 2.02.01, СНиП 2.05.03, СНиП 33-01, СНиП 2.06.06, СНиП 23-01, СНиП 32-04).

4.6 При проектировании бетонных и железобетонных конструкций надежность конструкций устанавливают согласно ГОСТ 27751 полувероятностным методом расчета путем использования расчетных значений нагрузок и воздействий, расчетных характеристик бетона и арматуры (или конструкционной стали), определяемых с помощью соответствующих частных коэффициентов надежности по нормативным значениям этих характеристик, с учетом уровня ответственности зданий и сооружений.

Нормативные значения нагрузок и воздействий, значения коэффициентов надежности по нагрузке, а также коэффициентов надежности по назначению конструкций устанавливают соответствующими нормативными документами для строительных конструкций.

Расчетные значения нагрузок и воздействий принимают в зависимости от вида расчетного предельного состояния и расчетной ситуации.

Уровень надежности расчетных значений характеристик материалов устанавливают в зависимости от расчетной ситуации и от опасности достижения соответствующего предельного состояния и регулируют значением коэффициентов надежности по бетону и арматуре (или конструкционной стали).

Расчет бетонных и железобетонных конструкций можно производить по заданному значению надежности на основе полного вероятностного расчета при наличии достаточных данных об изменчивости основных факторов, входящих в расчетные зависимости.

5 ТРЕБОВАНИЯ К БЕТОНУ И АРМАТУРЕ

5.1 Требования к бетону

5.1.1 При проектировании бетонных и железобетонных сооружений в соответствии с требованиями, предъявляемыми к конкретным конструкциям, должны быть установлены вид бетона, его нормируемые и контролируемые показатели качества (ГОСТ 25192, ГОСТ 4.212).

5.1.2 Для бетонных и железобетонных конструкций следует применять виды бетона, отвечающие функциональному назначению конструкций и требованиям, предъявляемым к ним, согласно действующим стандартам (ГОСТ 25192, ГОСТ 26633, ГОСТ 25820, ГОСТ 25485, ГОСТ 20910, ГОСТ 25214, ГОСТ 25246, ГОСТ Р 51263).

5.1.3 Основными нормируемыми и контролируемыми показателями качества бетона являются:

— класс по прочности на сжатие ; — класс по прочности на осевое растяжение ; — марка по морозостойкости ;

dokipedia.ru

Как правильно сделать армирование ленточного фундамента: схема, СНиП, последовательность работ

Тяжесть любого здания передается на грунт через фундамент. Фундамент не позволяет строению деформироваться или смещаться под отрицательным воздействием почвы и климатических условий. Эта важная конструкция может быть линейной, столбчатой, плитной (плавающей), свайной. Первые три вида требуют использования бетонной смеси и ее армирования.

Для чего нужно армировать фундамент

Фундамент чаще всего деформируется из-за неравномерной нагрузки или пучения грунта под воздействием низких температур. Если конструкция состоит из бетона, то следует учитывать его характеристики: высокие показатели прочности на сжатие и низкую прочность на разрыв. Для компенсации последнего качества используется схема каркаса, которая монтируется из металлических прутьев для армирования. Сталь обладает более высокой устойчивостью к растяжению, что помогает фундаменту выдерживать повышенные нагрузки.

Верхняя часть конструкции фундамента под весом здания сжимается, нижняя растягивается при замерзании грунта, вследствие чего в области растяжения могут появиться трещины. Поэтому арматура укладывается в нижней и верхней части фундамента. В армированном бетоне цементный раствор сопротивляется сжатию, металл — процессу растяжения. Укладывать прутья посередине нет смысла, так как там повышенной нагрузки не наблюдается.

При возведении фундамента особое внимание необходимо уделить тем частям конструкции, которые выделяются на пристройки и эркеры. Для армирования бетона в этих областях используются согнутые под определенным углом прутья на примыкающие стены. Металл не должен выступать за опалубку или уходить в грунт, расстояние между прутьями не должно превышать 5 см. Для соединения можно использовать только проволоку (но не сварку). Форма каркаса из арматурных прутьев должна быть квадратной (прямоугольной).

Требования СНиП к монтажу арматуры

Общие схемы и требования к возведению конструкций с использованием бетона (железобетона) определены в СНиП 52−01−2003. Данный документ содержит правила расчета склонности железобетона к деформациям, его способности к образованию трещин, показателей прочности, требования к размерам и формам конструкции:

• при возведении фундаментов можно использовать только арматуру, соответствующую стандартам, с сертификатом качества, определенную в проектной документации;
• прутья сцепляются так, чтобы полностью исключить возможность их смещения во время заливки бетона;
• если для армирования ленточного фундамента используются сварные каркасы или сетки, то при их изготовлении разрешается применять такой способ сварки, который не допускает деформирования;
• радиус изгиба арматурных прутьев должен соответствовать затребованному в проекте;
• механические стыки арматуры по прочности не должны уступать прочности основного материала;
• расстояние между вертикальными стержнями зависит от их диаметра, вида заполнителя бетонной смеси, расположения в каркасе, метода заливки бетона, но не допускается шаг меньше, чем 25 см;
• расстояние между продольными прутьями не должно превышать 40 см;
• расстояние между прутьями, установленными поперечно, не должно превышать 30 см.

Для вертикального армирования используются прутья с диаметром 10−12 мм с ребристой поверхностью. Для продольного расположения диаметр арматуры не должен быть меньше, чем 10 мм и больше, чем 32 мм. Для поперечного размещения используется арматура с диаметром от 6 до 8 мм.

Как правильно армировать ленточный фундамент

Перед тем как заливать ленточный конструкцию, необходимо ее армировать при помощи металлической арматуры. Ленточный фундамент — полоса из железобетона по всему периметру дома, заложенная под наружными и внутренними стенами. Толщина конструкции зависит от материала стен и их толщины.

Мелкозаглубленные фундаменты (глубина от 50 до 70 см) возводятся на пучинистых почвах для строений из бревна или бруса, а также каменных домов с площадью не более чем 6×6 м. Заглубленные фундаменты возводятся при строительстве больших и тяжелых домов с цоколями, подвалами и гаражами. Глубина заглубленной конструкции — на 20−30 см ниже, чем уровень замерзания грунта.

Количество арматурных сеток зависит от вида фундамента. Для конструкции глубиной 50 см и шириной 40 см шаг между продольными прутьями может быть 10−15 см. Если высота конструкции около метра, то между горизонтальными прутьями с ребрами и диаметром 10−16 мм должно быть 30−40 см. Вертикальная арматура (гладкие прутья с диаметром 6−8 мм) устанавливается, если высота фундамента больше, чем 15 см. В любом случае арматура для ленточного фундамента должна иметь структуру жесткой рамы прямоугольного или квадратного сечения.

Особая разновидность ленточного фундамента — конструкция с пенополистирольной несъемной опалубкой в виде листов или пустотелых блоков, которые также подвергаются армированию. Подобная опалубка собирается просто, а после заливки бетонной смеси она не требует разборки.

Диаметр прутков должен быть примерно 0,1% от площади поперечного сечения основы будущего здания. Армирование в пенополистирольной опалубке производится горизонтально и вертикально. Шаг между горизонтальными элементами согласно СНиП — 50 см. Если монтируется этот вид ленточного фундамента, то специалисты советуют дополнить его гидроизоляцией. Недавно рынок стал предлагать пенополистирольную опалубку с арматурой, что позволяет избежать необходимости в ее вязке.

Как армировать фундамент столбчатой конструкции

Столбчатый фундамент — это вкопанные в грунт столбы различной формы, расположенные в местах, где пересекаются стены, а также в пролетах. Их нижнюю часть называют основанием, верхнюю — оголовком. Оголовок должен быть идеально ровным, располагаться от 40 до 50 см над грунтом (на него возводятся стены). Этот вид фундамента можно использовать практически в любом грунте (кроме пучинистого), он менее затратный, чем ленточный, легко монтируется собственными силами.

Столбы для фундамента можно брать круглые, квадратные или прямоугольные. Опалубка строится:

• из досок толщиной не менее 4 см,
• ДСП,
• фанеры,
• железа.

При круглом сечении вместо опалубки можно использовать трубы длиной 2−2,5 м, с диаметром 10−20 см. Скважины круглой формы высверливаются ручным буром. Для армирования достаточно двух вертикальных прутьев с ребрами, перевязанных в трех или четырех местах монтажной проволокой.

Столбы квадратной формы можно сделать не только с одинаковым, но и с различным сечением на концах (в виде ровного параллелепипеда или с расширенным основанием). Расширение увеличивает показатели несущей способности и сопротивляемости деформациям при промерзании грунта. Для установки столбов квадратной или прямоугольной формы роются ямы и монтируется опалубка, задающая форму столба. Перед заливкой бетонной смеси на дно устанавливается гидроизоляция и монтируется арматура из вертикальных прутьев, перевязанных проволокой.

Угол стыковки арматуры необязательно должен быть 90 градусов. Главное, чтобы не нарушалась общая картина армирования фундамента, схема, которая соответствует проекту. Армирование углов ленточного фундамента производится аналогично армированию основной конструкции.

Для заливки можно использовать стандартную бетонную смесь (марка В25) или добавить в нее бутовый камень или плитняк средних размеров. Смесь заливается постепенно, примерно по 20 см, чтобы предотвратить скопление воздуха. После затвердения бетона опалубка демонтируется, столбы засыпаются грунтом.

Армирование плитной конструкции фундамента

Плитная (плавающая) конструкция фундамента — это цельная плита из железобетона, толщина которой 10 см или более, уложенная на подушку из песка и гравия и расположенная по всей площади здания. Этот вид конструкции фундамента бывает двух видов:

• мелкозаглубленный;
• заглубленный.

Для мелкозаглубленной конструкции достаточно снять верхний слой грунта и заменить его подушкой из песка и гравия. При установке заглубленного фундамента требуется рытье достаточно глубокого котлована, поэтому подобные конструкции сооружаются при возведении домов с цоколями или подвалами.

На подушку из гравия и песка укладывается гидроизоляционный материал и монтируется опалубка. Потом создается арматурный короб, состоящий из нижней и верхней сетки, которые связаны между собой. Используются прутья с ребрами и диаметром от 12 до 16 мм, расположенные на расстоянии 20 см друг от друга. Арматурные прутья можно заменить вязаной сеткой или каркасом, соединенным резьбовыми соединениями. Сетки можно укладывать в двух, трех или четырех плоскостях. Независимо от вида арматуры, необходимо монтировать ее так, чтобы верхняя часть плиты после заливки бетона была гладкой.

Построить фундамент из бетона можно и своими руками, если все правильно рассчитать и выбрать соответствующую марку бетона и арматуру. Для ленточной, столбчатой и мелкозаглубленной плитной конструкции даже земельные работы можно выполнить вручную. Трудности могут возникнуть только с заглубленным плитным фундаментом, требующим рытья глубокого котлована и большого объема бетона.

plita.guru

Правила вязки арматуры снип

Прочный и долговечный фундамент – это армированный фундамент. Но армирование – операция, требующая точности, и вязание стержней арматуры внахлест или встык требует знания длины прутьев. Лишние сантиметры арматурных прутьев способны деформировать фундамент при прикладываемых боковых нагрузках, нарушить его целостность и общую надежность. И наоборот — правильный монтаж армокаркаса позволит избежать деформирования и растрескивания бетонной ж/б плиты, увеличить срок службы и надежность фундамента. Знание технических особенностей, методов расчета длины прутьев, монтажа стыков и требований снип помогут в строительстве не единожды.

Грамотный нахлест арматуры

Нормативное основание и типы соединений

Требования снип 52-101-2003 предполагают выполнение условий жесткости для механических и сварных соединений арматурных стержней, а также для соединений прутьев внахлест. Механические соединения арматурных стержней – это резьбовые и прессованные крепления. К строительным операциям, материалам и инструментам применяются не только российские СНИП и ГОСТ – мировая стандартизация ACI 318-05 утверждает нормативное сечение стержня для вязки ≤ 36 мм, в то время как документация внутреннего пользования на российском рынке позволяет увеличить сечение прута до 40 мм. Такое разногласие появилось из-за отсутствия соответствующих задокументированных испытаний арматуры с большим диаметром.

Способы вязания арматурных прутьев

Соединение прутьев арматуры не допускается на локальных участках с превышением допустимых нагрузок и прикладываемых напряжений. Соединение внахлест – это традиционно вязание армостержней мягкой стальной проволокой. Если для армирования фундамента применяется арматура Ø ≤ 25 мм, то практичнее и эффективнее будет использование опрессованных креплений или резьбовых муфт, чтобы повысить безопасность самого соединения и объекта в целом. К тому же винтовые и опрессованные соединения экономят материал — нахлест прутьев при вязании вызывает перерасход материала ≈ 25%.Строительные нормы и правила № 52-101-2003 регламентируют требования к прочности основания здания – фундамент должен иметь два или более неразрывных контура из арматурных прутьев. Чтобы реализовать это требование на практике, выполняется вязка прутьев внахлест по таким типам:

1. Соединение внахлест без сварного шва;
2. Соединение сваркой, резьбой или опрессовкой.

Стык внахлест без сварки

Стык без применения сварки чаще всего применяется в индивидуальном строительстве из-за доступности и дешевизны метода. Доступная и недорогая арматура для вязки каркаса – класса A400 AIII. Согласно ACI и СНиП не разрешается стыковать арматуру нахлестом в местах предельных нагрузок и на участках высокой напряженности для арматуры.

Соединение армостержней свариванием

Поделись ссылкой — это лучший мотиватор для нас

Вконтакте

Facebook

Twitter

Google+

Одноклассники

Для частного строительства сваривание стержней арматуры нахлестом – это дорого, так как класс рекомендуется использовать свариваемый класс А400С или А500С арматуры. При применении прутьев без символа «С» в маркировке приведет к потере прочности и устойчивости к коррозии. Арматуру марки А400С — А500С следует сваривать электродами Ø 4-5 мм.

Во время армирования фундамента или изготовления любого из видов армопояса практически у каждого человека возникает вопрос о том, какой должна быть длина нахлеста, и каким образом правильно его выполнить. Действительно, это имеет большое значение. Верно выполненная стыковка стальных прутьев делает более прочным соединение арматуры. Конструкция здания становится защищенной от различных видов деформаций и разрушений. Воздействие на фундамент сводится к минимуму. Как следствие — увеличивается безаварийный срок эксплуатации.

Нахлест армату

vsjaarmatura.ru
