Лестница является обязательным элементом любого строения более одного этажа. О том, какой будет она, необходимо задуматься ещё на этапе проектирования. Один из наиболее распространённых и рациональных способов устройства лестниц – использование готовых маршей, особо распространённых в гражданском и промышленном строительстве.

Для частных коттеджей лестничная ступень ЛС 12 является более подходящим вариантом, с помощью которого возможен индивидуальный подход и учет особенностей конкретного дома. Используя качественные изделия, изготовленные согласно ГОСТ 8717.0-84, и соблюдая правила и последовательность монтажа, можно смонтировать капитальную, безопасную и красивую лестницу.

Железобетонные лестничные ступени

Железобетонные лестницы – доступный и рациональный способ устройства межэтажных переходов в частном домостроении.

Популярность применения железобетонных ступеней объясняется несколькими факторами:

1. Довольно доступным способом укладки, не требующим в большинстве случаев использования специальной техники. Вполне достаточно средств малой механизации, а иногда и привычного ручного труда.
2. Цена на изделия и на всю лестничную конструкцию в целом вполне доступна и является одним из самых экономных вариантов. При этом можно устроить лестницы разных видов – традиционные маршевые, парадные маршевые распашные, в редких случаях возможно даже устройство винтовых, естественно при соблюдении технологии и чётком следовании проектным расчётам.
3. С эстетической целью и для соответствия интерьерному решению допускается отделка разными строительно-отделочными материалами, единственные требования к которым – высокая степень износостойкости и антискользящая поверхность.

Используются ступени для устройства маршей лестниц внутри помещений, а также для наружных конструкций на несущем основании, в качестве которого могут быть использованы стальные косоуры, – швеллер, двутавровая балка.

Изготовление

Лестничные ступени – элементы для набора и монтажа лестничного марша.

Данные железобетонные изделия промышленностью выпускаются по типам и размерам:

• с закладными деталями и без них;
• с армирующей сеткой и без нее;
• разной длины, на которую указывает числовое значение, например, лестничные ступени ЛС 15 имеют длину 1500 мм.

Внимание! По ГОСТу закладные детали необязательны только в случае согласования проекта, позволяющего обходиться без таких строительных деталей.

Ступени бывают с гладкой или шершавой поверхностью. Последние предназначены для дальнейшей отделки, например, керамической плиткой, мрамором и т.д.. Гладкие не требуют специальной обработки, но для их большей прочности используется сетка, которая располагается под поверхностным слоем.

Основные ступени марша с маркировкой ЛС используются одновременно с фризовыми ступенями для верха и низа с соответствующей маркировкой ЛСВ, ЛСН, которую следует искать на обратной стороне изделия.

Для производства могут использоваться несколько видов бетона – лёгкий, тяжёлый, силикатный, но при этом класс бетона должен быть не меньше В15 (для ступеней с наружной эксплуатацией не менее В25). По результатам технических испытаний нагрузка до 600 кгс/м² кратковременно должна быть выдержана.

Для удобства монтажа лестниц с разным направлением движения (по часовой стрелке или против) закладные детали могут быть и с правой стороны, и с левой, либо с обеих сторон.

В качестве арматуры используется сталь классов АI-АIII, иногда применяется проволока ВрI. Как дополнительные элементы используются плоская лестничная ступень (ЛСС) для устройства сквозных маршей и лестничный площадочный вкладыш (ЛСП).

Особенности транспортировки и хранения

Особо внимательно следует относиться к транспортировке данной продукции, а также к её хранению на строительной площадке. Высота рядов не должны быть выше пяти, с обязательной прокладкой между деталями. Транспортировка допускается только при укладке продольно оси транспорта. На стройплощадке следует задействовать автокран для разгрузки за специальные приспособления упаковочных пачек или за монтажные петли.

Не допустимы различные трещины более 0,1 мм, также следует контролировать точность и прямолинейность размеров. Отклонения не должны превышать в среднем 2 мм, а вообще допустимые значения находятся в интервале от 1 до 5 мм.

Основные этапы строительства железобетонных лестниц

Устройство лестниц с использованием наборных ж/б элементов, например, лестничные ступени ЛС 11 11, должно вестись по всем нормам и правилам.

Перед началом работ должны быть проведены следующие мероприятия.

1. Подготовка будущей лестничной клетки:

• закладка или усиление фундамента под неё и доведение уровня до первой площадки;
• при проведении реконструкции объекта необходимо провести демонтаж старой конструкции и подготовку под новую лестницу.

2. Монтаж лестниц из ступеней должен происходить одновременно с общестроительными работами, а в случае реконструкции здания во время проведения капитальных работ.
3. Все несущие элементы для монтажа – косоуры, балки, швеллера – изготавливаются по размерам заранее и на объект поступают готовыми изделиями для проведения монтажных работ:

• на косоурах должны быть приварены все накладки;
• на балках, швеллерах высверлены отверстия.

4. Устройство каждого марша проводить последовательно, предварительно выполнив следующие действия:

• устройство подмостков;
• разметка уровней межэтажных или междумаршевых площадок;
• используя отбойный молоток, сделать гнёзда для балок, на которых будут крепиться площадки;
• установить площадочные балки;
• установить косоуры или иные монтажные элементы для лестницы, используя сварку или болтовое соединение.

5. Укладка ступеней проводится вручную, начиная с нижней фризовой и с обязательной корректировкой точности положения при помощи металлических клиньев.
6. В вышеизложенной последовательности проводится и дальнейший монтаж остальных маршей, но при этом:

• обязательно подкладывать деревянные прокладки под опоры подмостков для перераспределения нагрузки на балки;
• уложить ходовые доски;
• провести заливку всех швов между ступенями.

7. До окончания штукатурных работ следует использовать временные оградительные конструкции маршей с заменой на постоянные по завершению монтажа.
8. Работы по монтажу ступеней можно выполнять и своими руками, но помощь обязательно понадобится. Идеально для работы требуются 2-3 монтажника, один из которых сварщик.

Нормы и правила

Монтаж лестниц должен проводиться с соблюдением всех требований технологического плана, с чётким соответствием проектной документации. Перед установкой обязательно следует проверить все размеры на наличие возможных отклонений и отбраковки.

Внимание! На все изделия и детали для такой лестницы обязательными являются паспорта соответствия, в которых указываются все их технические параметры, а на них самих должна иметься маркировка.

Согласно ГОСТ 8717.0-84 установлены такие предельно допустимые отклонения от линейных размеров ступеней в любую сторону:

• не более 5 мм по длине изделия;
• не более 3 мм по ширине;
• не больше 2 мм по высоте.

Также, инструкция не позволяет проводить монтаж лестничных ступеней, которые набрали меньше 70% прочности. Отдельные требования касаются внешнего вида и равномерности окраски поверхности.

Особенности маркировки

В частном домостроении, сооружая лестницу из ж/б ступеней и исходя из размеров помещения, где планируется формирование лестничной клетки или размещение маршей, выбирают изделия согласно маркировке, которую несложно расшифровать.

Это буквенно-цифровые обозначения, где первая группа символов указывает тип и размеры, вторая группа – марка бетона. Например, лестничные ступени ЛС 14 В15.

Может присутствовать и дополнительная информация о закладных элементах, способе отделки и виде изделия. Например, буква «Г» обозначает гладкую, а буква «Ш» – шероховатую поверхность.

На длину указывает число сразу после букв ЛС:

• 11 равняется 1100 мм;
• 12 – 1200 мм;
• 15 – 1500 мм и т.д.

Глубина ступеней у стандартных изделий составляет 330 мм, а высота 145 мм. Если размер нестандартный, дополнительно указываются эти значения на маркировке. О разных видах лестниц и их установке смотрите видео в этой статье.

Заключение

Независимо от того, каким образом ведутся работы – самостоятельно с привлечением помощников или специализированной бригадой – необходимо помнить о безопасности и вести работы с соблюдением всех норм.

Указания по производству работ, связанных со строительством лестниц, в том числе и из железобетонных ступеней, содержатся в СНиП 3.03.01-87 п.3.3.

sdelai-lestnicu.ru

Бетонные и железобетонные ступени в обустройстве строений различного типа

Бетонные ступени достаточно просто монтировать, а прослужат они гораздо дольше даже самых лучших деревянных.

Железобетонные ступени уже никого не удивляют. А ведь ещё пару десятилетий тому это был настоящий прорыв в строительной сфере. Сочетание металлического каркаса и бетона позволили создать сверхпрочный и долговечный дуэт, который также актуален и в наше время.

Для общественных мест с большой проходимостью, где за день по ступеням может пройти несколько тысяч человек, ступени железобетонные и бетонные показывают себя как нельзя лучше. На них не остаётся следов от каблуков, царапин, трещин, сколов по краям. Они абсолютно не подвержены влиянию окружающей среды. Снег, дождь, сильное солнце, ветер не оставят и следа на их поверхности. Поверхность легко моется, отталкивает воду и грязь

Бетонные ступени с металлическим каркасом можно использовать для маршевых и винтовых лестниц, закрепить на косоурах или на монолитной основе. Такие лестницы получаются сборные, поэтому в случае необходимости можно легко заменить одну ступень или целый участок. Лестницы из бетонных ступеней хорошо смотрятся как в многоэтажном здании, так и для спуска с крыльца небольшого частного дома.

Какие выпускаются ступени

Многие могут подумать, что все ступени одинаковы. Такое мнение ошибочно. Есть несколько типов ступеней железобетонных:

1. Основные. Этот тип используется на протяжении всей лестницы и составляет основную часть конструкции.

   Основные ступени



2. Верхняя фризовая ступень. Она служит связующим звеном между площадкой и верхним концом лестницы. Отличается от основной ступени лишь тем, что имеет специальную консоль, при помощи которой её можно прикрепить к плите перекрытия.
3. Нижняя фризовая выполняет те же функции, что и верхняя. Она крепится к полу и первой основной ступени лестницы.
4. Площадочный вкладыш. Это специальная ступень, которая устанавливается после основной ступени. Вкладыш рассчитан на кратковременную нагрузку.
5. Ступень для сквозного марша.

   Фризовые ступени



Все перечисленные типы ЖБИ можно использовать как для внутренних, так и для наружных работ. Даже для спуска с небольшого крыльца необходима нижняя и верхняя фризовая ступенька, основные ступеньки и площадочный вкладыш. Зато такая конструкция сможет выдержать любые нагрузки.

Из какого бетона производятся ЖБИ

Для производства бетонных ступеней с металлическим каркасом или без него используется несколько типов бетона:

• Тяжёлый. Этот тип бетона самый распространённый. В зависимости от наполнителя его делят на марки и сферы применения. Тяжёлый бетон может быть изготовлен на основе кварца, песка, гравия. Изделия из него используют для наземных, подземных, подводных работ.

  Из тяжелого бетона изготавливают не только отдельные ступени, но и монолитные лестничные марши.



• Лёгкий. В срезе такой бетон напоминает пемзу. Он делается на основе органических и минеральных пористых заполнителей. Это может быть керамзит, вермикулит, арболит.

  Именно благодаря свое пористой структуре легкий бетон получил такое название.



Состав легкого бетона влияет не только на его характеристики, но и на внешний вид.

Несмотря на свою «неоднородность», данный вид бетона очень прочен.

• Силикатный. Это современный тип искусственного строительного материала. Он изготавливается методом соединения в одну смесь молотого кварцевого песка, молотой негашеной извести и обычного кварцевого песка. В зависимости от заполнителя силикатный бетон может быть плотным, среднеплотным и ячеистым. Из него часто делают несущие и опорные перекрытия в зданиях.

  Блоки силикатного бетона



Плотность и прочность бетона установлена ГОСТом в зависимости от составляющих для изготовления. Для изготовления ЖБИ используют тяжёлый бетон, иногда с примесью силикатного и лёгкого. Так получается очень прочное и практически неуязвимое изделие, рассчитанное на мороз до минус 40 градусов. Ступени из железобетона могут выдержать 300 циклов заморозки без заметного изменения состава и внешнего вида. Именно поэтому бетон и строительные элементы из него широко используются во всём мире в разных отраслях строительства и оформления территории.

Производство железобетонных ступеней

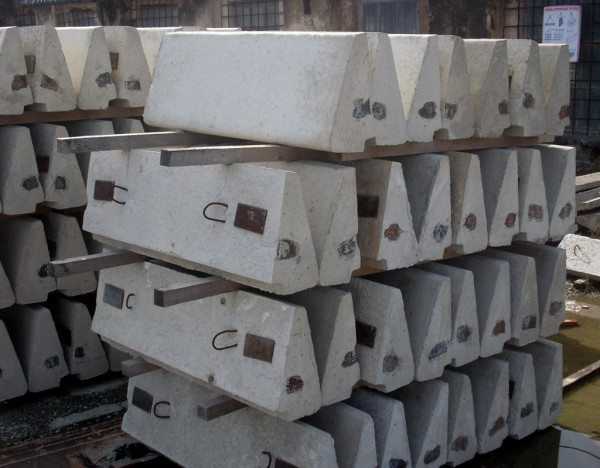

Как должна выглядеть стандартная ЖБ ступень

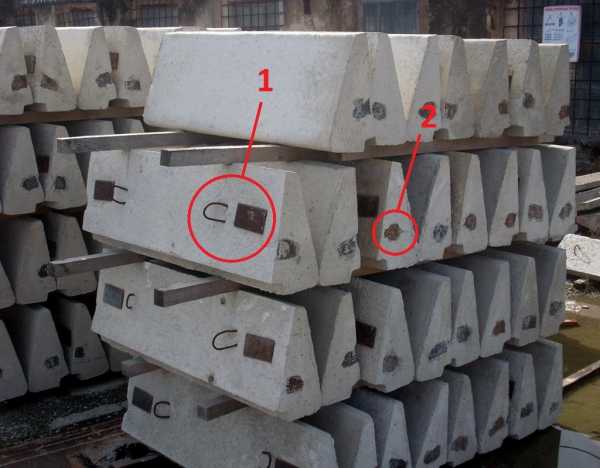

Ко внешнему виду и параметрам изготовления есть чёткие требования и определены стандарты. Обязательно по краю изделия должна иметься монтажная петля или специальное крепление, чтобы можно было сверху установить перила. Снизу может быть гнездо, чтобы закрепить и хорошо зафиксировать ступени. Чтобы крепить лестницу к косоуру должны также иметься закладные приспособления.

1. Закладные для крепления к косоуру.
2. Места крепления перил.

Важно!

Очень важным моментом считается совпадение осей косоура и ступени.

ЖБ конструкции делятся на левосторонние и правосторонние. От этого зависит расположение крепёжных элементов для перил. Нужно взять во внимание и угол подъёма лестницы. Для спуска с крыльца, подъёма на чердак возводятся лестницы с более крутым наклоном. Высота ступени тогда колеблется от 14,5 до 17 см. Внешний вид ЖБИ не столь важен. После монтажа ступени обычно облицовывают декоративными материалами и металлическими накладками.

Грамотно подобранная облицовка преобразит даже самую простую и посредственную бетонную лестницу.

По внешнему виду ступени тоже могут отличаться. Они могут быть стандартного вида и изготавливаться из тяжёлого бетона. Если же основу ступени составляет лёгкий или силикатный бетон, то сверху непременно будет нанесён слой всё того же тяжёлого бетона. Поверхность может быть покрыта нестираемым синтетическим напылением.

Важные расчёты перед началом работ

Рассчитать количество необходимых материалов для лестницы, ширину и расположение конструкции достаточно просто и можно сделать самостоятельно. Для этого нужно определиться с параметрами.

Важно!

Стоимость всех типов ступеней отличается. Поэтому расчёты желательно делать максимально точно.

Итак, при расчете ступеней следует учитывать:

• Наклон лестницы. Каждая такая конструкция имеет свой угол, под которым вы поднимаетесь или спускаетесь. Оптимальным считается угол 30-35 градусов. Именно такой наклон у большинства лестниц в жилых домах и промышленных зданиях. Если угол будет больше, то подниматься по таким ступенькам будет крайне неудобно. Меньший угол подходит для специальных подъёмов.

  Данная схема поможет вам определить размер ступеней, а также удобство того или иного угла наклона лестницы.



• Ширина и высота ступени. Чтобы определиться с шириной ступеней, нужно знать среднюю длину ступни человека — около 30 см. Тогда по лестнице удобно будет ходить людям разного роста и комплекции. Высоту ступени также легко рассчитать. Она составляет от 15 до 19 см. С такими параметрами конструкция будет очень удобной и безопасной. Для крыльца эти расчёты могут немного меняться, так как лестница в таком случае выполняет ещё и роль декоративного элемента фасада здания.

  L — длина ступени
  H — ширина ступени
  B- высота ступени



• Длина лестницы. Она рассчитывается по формуле: высота этажа в квадрате + длинна проекции на пол в квадрате = длинна лестницы в квадрате. Извлекаем корень, и получается искомая длина.
• Сколько понадобится ступеней. Ширину подступенка вы уже рассчитали, длину лестницы тоже. Теперь нужно поделить длину на ширину и получится количество ступеней. Если число не целое, то его нужно округлить

• Ширина лестницы. Оптимальной считается ширина лестницы от 90 до 120 см. Более узкая лестница будет неудобной для частого пользования. Она больше подойдёт для подвала или чердака. Более широкая лестница подойдёт для крыльца.

Рассчитываем параметры лестницы

Если пространство ограничено

В этом то и главное преимущество. Сборные лестницы можно сделать любого размера, высоты, ширины. Из них можно даже сделать винтовую лестницу или на косоурах. Она может быть Г или П-образной. Наборные лестницы могут быть с пролётами или поворотные. Если места совсем мало, то можно сделать винтовую лестницу из ЖБИ. Один виток должен насчитывать 15 ступеней. В самом узком месте конструкции, ширина ступени не должна быть меньше 12 см.

Винтовая лестница из бетона смотрится очень эффектно.

Конструкцию на косоурах с железобетонными ступенями можно расположить как внутри, так и снаружи здания. Небольшая аккуратная лестница на чердак или узкий, но прочный спуск в подвальное помещение не испортят внешнего вида здания. Удобно то, что можно заказать ступени любой ширины, длины и толщины.

Необычно смотрятся бетонные ступени на одном косуре со смещением.

Очень актуальным и часто применяемым стало декорирование бетонных конструкций цветной мозаикой. Это позволяет сочетать прочность бетона и современные модные тенденции в оформлении домов. Ступени могут быть с перилами или без них. Для большей безопасности лучше не отказываться от поручней. Хотя, если они будут мешать, достаточно будет иметь опорную стену по одну из сторон.

При помощи мозаики бетонные ступени можно превратить в настоящие картины.

Широкое применение и преимущества ЖБИ

Конструкция из бетона и металла – это лучший выбор. Она не имеет практически никаких недостатков, зато насчитывает большое количество преимуществ:

• Долговечность. Простоит без единой трещины или скола не один десяток лет.
• Универсальность. Можно применять для обустройства любых зданий — многоэтажных домов, частных коттеджей, клиник, театров, вокзалов, аэропортов и прочего.
• Выносливость. Не стирается при ежедневных интенсивных нагрузках. Выдерживает любые повреждения и удары.
• Практичность. Если вам не нравится серый непрезентабельный цвет лестницы, её можно облицевать разноцветной уличной плиткой, клинкером, керамогранитом.

Благодаря своей надежности, железобетонные ступеньки широко используются в метро и подземных переходах.

ЖБ ступени для крыльца любого типа – это просто находка! Будь то многоэтажный жилой дом или небольшой частный дом, все пути внутрь или на улицу начинаются с крыльца. Поэтому лестницы для крыльца так часто делают именно из бетона. Перила для крыльца можно изготовить из металла, кованые или деревянные. К облицованным по вашему вкусу ступеням крыльца, может подойти практически любой вариант.

Есть варианты ЖБИ в белом цвете. Также сверху можно прикрепить методические рельефные накладки, чтобы сделать лестницу более безопасной и привлекательной. Обычно накладки представляют собой изогнутую пластину, которую легко монтировать.

Современные технологии производства позволяют создавать ЖБ ступени разных фактур и цветов.

ЖБИ можно увидеть практически везде. Они широко применяются в помещении и на улице. Неуязвимость, долговечность, простой монтаж, разнообразие размеров, различные типы бетона для изготовления превратили их в один из самых востребованных элементов в строительстве и ремонте.
