Монолитное перекрытие своими руками | Строительный портал

В домах из кирпича, бетона или бетонных блоков перекрытия обычно выполняются из железобетона. Они обеспечивают исключительную прочность и сейсмоустойчивость строения, а также весьма долговечны и не горят, что немаловажно. Существует несколько способов обустройства железобетонных перекрытий. Самый распространенный и универсальный – укладка плит перекрытия заводского изготовления. Такие плиты заказываются на заводах ЖБИ, а затем монтируются с помощью крана и бригады рабочих. В тех же случаях, когда использование подъемного крана на стройплощадке затруднено, или, когда дом имеет нестандартную планировку и сложно выполнить раскладку готовых плит, обустраивается монолитная плита перекрытия. На самом деле заливать монолитную плиту можно не только тогда, когда для этого есть показания, но и просто потому, что Вы считаете это более целесообразным. В данной статье мы расскажем, как укладывать плиты перекрытия и как заливать монолитную плиту.

Не все работы можно выполнить самостоятельно, но с технологией все же стоит ознакомиться, хотя бы для того, чтобы контролировать процесс на стройплощадке.

  1. Монолитная плита перекрытия своими руками
  2. Как правильно укладывать плиты перекрытия
  3. Укладка плит перекрытия: видео-пример



Монолитная плита перекрытия своими руками



Монолитное перекрытие имеет ряд преимуществ по сравнению с перекрытием из готовых железобетонных плит. Во-первых, конструкция получается прочной и монолитной без единого шва, что обеспечивает равномерную нагрузку на стены и фундамент. Во-вторых, монолитная заливка позволяет сделать планировку в доме более свободной, так как может опираться на колонны. Также планировка может подразумевать сколько угодно углов и закоулков, на которые сложно было бы подобрать плиты перекрытия стандартных размеров. В-третьих, можно безопасно оборудовать балкон без дополнительной плиты опирания, так как конструкция монолитна.

Обустроить монолитную плиту перекрытия можно самостоятельно, для этого не нужен подъемный кран или большая бригада рабочих. Главное – соблюдать технологию и не экономить на материалах.



Технология монтажа плит перекрытия монолитных

Как и все, что касается строительства, монолитное перекрытие начинается с проекта. Желательно заказать расчет монолитной плиты перекрытия в проектном бюро и не экономить на этом. Обычно он включает в себя расчет поперечного сечения плиты на действие изгибающего момента при максимальной нагрузке. Как результат Вы получите оптимальные размеры для плиты перекрытия конкретно в вашем доме, указания, какую арматуру использовать и какой класс бетона. Если Вы желаете попробовать выполнить расчеты самостоятельно, то пример расчета монолитной плиты перекрытия можно найти в интернете. Мы же на этом заострять внимание не будем. Рассмотрим вариант, когда строится обычный загородной дом с пролетом не более 7 м, поэтому будем делать монолитную плиту перекрытия самого популярного рекомендованного размера: толщиной от 180 до 200 мм.

Материалы для изготовления монолитной плиты перекрытия:

  • Опалубка.
  • Опоры для поддержания опалубки из расчета 1 опора на 1 м2.
  • Стальная арматура диаметром 10 мм или 12 мм.
  • Бетон марки М 350 или отдельно цемент, песок и щебень.
  • Гибочное приспособление для арматуры.
  • Пластиковые подставочки под арматуру (фиксаторы).

Технология заливки монолитной плиты перекрытия включает в себя такие этапы:

  1. Расчет плиты перекрытия, если пролет составляет больше 7 м, или проект подразумевает опирание плиты на колонну/колонны.
  2. Установка опалубки типа «палуба».
  3. Армирование плиты стальными прутами.
  4. Заливка бетоном.
  5. Уплотнение бетона.

Итак, после того как стены выгнаны на необходимую высоту, и их уровень выровнен практически идеально, можно приступать к обустройству монолитной плиты перекрытия.

Установка опалубки для монолитной плиты перекрытия

Устройство монолитной плиты перекрытия предполагает, что бетон  будет заливаться в горизонтальную опалубку. Иногда горизонтальную опалубку еще называют «палуба». Существует несколько вариантов ее обустройства. Первый – аренда готовой съемной опалубки из металла или пластика. Второй – изготовлении опалубки на месте с использованием деревянных досок или листов влагостойкой фанеры. Конечно, первый вариант проще и предпочтительней. Во-первых, опалубка сборно-разборная. Во-вторых, с ней предлагаются телескопические опоры, которые нужны для поддержки опалубки на одном уровне.

Если же Вы предпочитаете изготовить опалубку самостоятельно, то учтите, что толщина фанерных листов должна быть 20 мм, а толщина обрезных досок 25 – 35 мм. Если сбивать щиты из обрезных досок, то их нужно плотно подгонять друг к другу. Если между досками видны щели, то поверхность опалубки следует застелить гидроизоляционной пленкой.

Установка опалубки выполняется таким образом:

  • Устанавливаются вертикальные стойки-опоры. Это могут быть телескопические металлические стойки, высоту которых можно регулировать. Но также можно использовать деревянные бревна диаметром 8 – 15 см. Шаг между стойками должен быть 1 м. Ближайшие к стене стойки должны располагаться на удалении минимум 20 см от стены.
  • Сверху на стойки укладываются ригели (продольный брус, который будет удерживать опалубку, двутавровая балка, швеллер).
  • На ригели укладывается горизонтальная опалубка. Если используется не готовая опалубка, а самодельная, то сверху продольных брусьев укладываются поперечные балки, на которые сверху кладут листы влагостойкой фанеры. Размеры горизонтальной опалубки должны быть подогнаны идеально, чтобы ее края упирались в стену, не оставляя щелей.
  • Регулируется высота опор-стоек таким образом, чтобы верхний край горизонтальной опалубки совпадал с верхним краем кладки стены.
  • Устанавливаются вертикальные элементы опалубки. С учетом того, что у монолитной плиты перекрытия размеры должны быть такими, чтобы ее края заходили на стены на 150 мм, необходимо выполнить вертикальное ограждение именно на таком расстоянии от внутреннего края стены.
  • В последний раз проверяется горизонтальность и ровное расположение опалубки с помощью нивелира.

Иногда для удобства дальнейших работ поверхность опалубки застилают гидроизоляционной пленкой или, если она выполнена из металла, смазывают машинным маслом. В таком случае опалубка легко снимется, а поверхность бетонной плиты будет идеально ровной. Использование телескопических стоек для опалубки предпочтительнее деревянных опор, так как они надежны, каждая из них выдерживает вес до 2 тонн, на их поверхности не образуются микротрещины, как это может случиться с деревянным бревном или брусом. Аренда таких стоек обойдется примерно в 2,5 – 3 у.е. на 1 м2 площади.

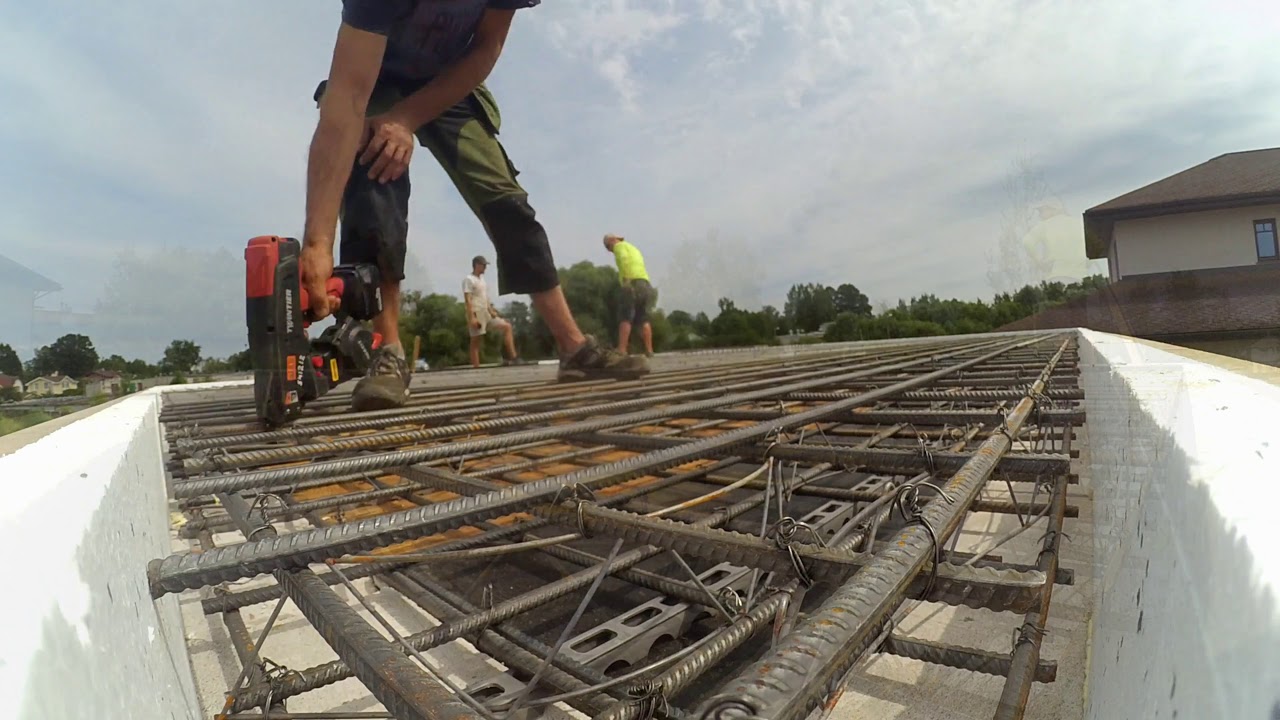

Армирование монолитной плиты перекрытия

После обустройства опалубки в нее устанавливается арматурный каркас из двух сеток. Для изготовления арматурного каркаса используется стальная арматура А-500С диаметром 10 – 12 мм. Из этих прутов связывается сетка с размером ячейки 200 мм. Для соединения продольных и поперечных прутов используется вязальная проволока 1,2 – 1,5 мм. Чаще всего длины одного арматурного прута недостаточно, чтобы покрыть весь пролет, поэтому пруты придется соединять между собой вдоль. Чтобы конструкция получилась прочной, пруты должны соединяться с нахлестом в 40 см.

Арматурная сетка должна заходить на стены минимум на 150 мм, если стены из кирпича, и на 250 мм, если стены из газобетона. Торцы стержней не должны доходить до вертикальной опалубки по периметру на 25 мм.

Усиление монолитной плиты перекрытия производится  с помощью двух арматурных сеток. Одна из них – нижняя – должна располагаться на высоте 20 – 25 мм от нижнего края плиты. Вторая – верхняя – должна располагаться на 20 – 25 мм ниже верхнего края плиты.

Чтобы нижняя сетка располагалась на нужном удалении, под нее подкладываются специальные пластмассовые фиксаторы. Устанавливаются они с шагом 1 – 1,2 м в местах пересечения прутов.

Толщина монолитной плиты перекрытия берется из расчета 1:30, где 1 – толщина плиты, а 30 – длина пролета.

Например, если пролет составляет 6 м, то толщина плиты будет 200 мм. Учитывая, что сетки должны располагаться на удалении от краев плиты, то расстояние между сетками должно быть 120 – 125 мм (от толщины плиты 200 мм отнимаем два зазора по 20 мм и отнимаем 4 толщины арматурных прутов).

Чтобы развести сетки на определенное расстояние друг от друга, из арматурного прута 10 мм с помощью специального гибочного инструмента изготавливаются специальные фиксаторы – подставки, как на фото. Верхние и нижние полки фиксатора равны 350 мм. Вертикальный размер фиксатора равен 120 мм. Шаг установки вертикальных фиксаторов 1 м, ряды должны располагаться в шахматном порядке.

Следующий шаг – торцевой фиксатор. Он устанавливается с шагом 400 мм в торцах арматурного каркаса. Служит для усиления опирания плиты на стену.

Еще один важный элемент –

соединитель верхней и нижней сеток. Как он выглядит, вы можете увидеть на фото. Необходим он для того, чтобы разнесенные сетки воспринимали нагрузку, как одно целое. Шаг установки данного соединителя – 400 мм, а в зоне опирания на стену, в пределах 700 мм от нее, с шагом в 200 мм.

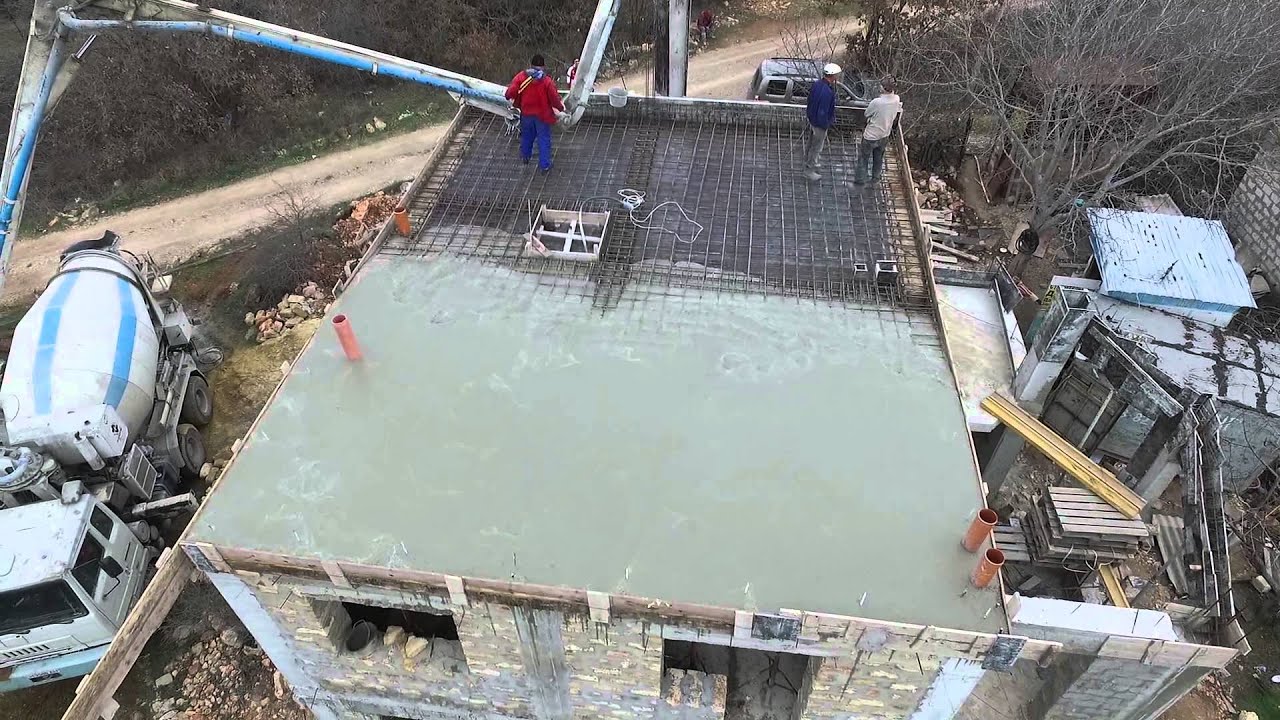

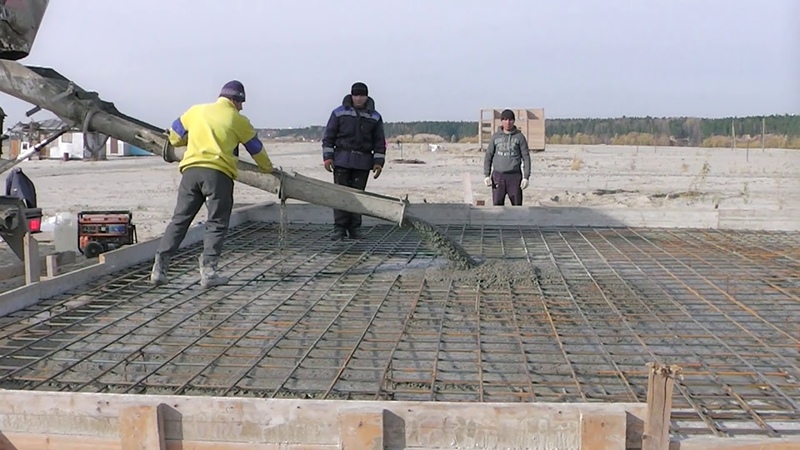

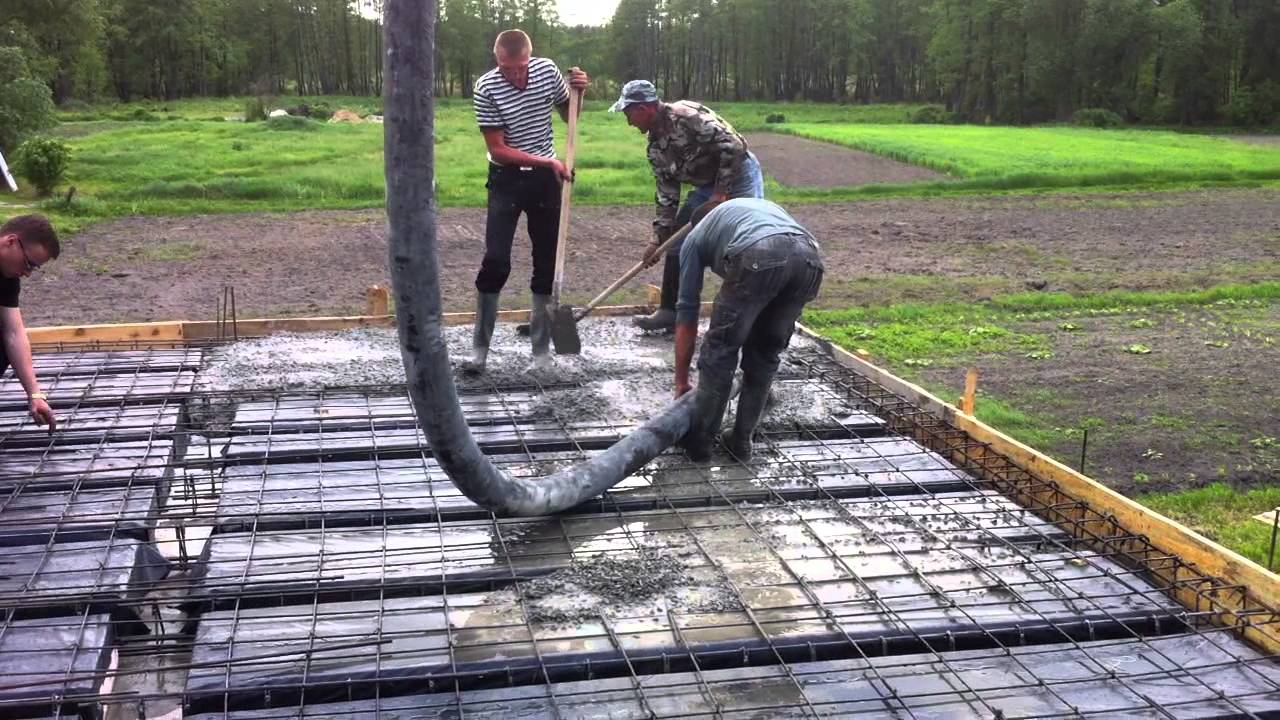

Заливка бетоном

Бетон лучше заказывать непосредственно на заводе. Это значительно облегчает задачу. К тому же, заливка раствора с миксера равномерным слоем обеспечит исключительную прочность плиты. Чего не скажешь о плите, которую заливали вручную с перерывами на приготовление новой порции раствора. Так что заливать бетон лучше сразу слоем в 200 мм, без перерывов. Перед заливкой бетона в опалубку необходимо установить каркас или короба для технологических отверстий, например, дымохода или вентиляционного канала. После заливки его необходимо провибрировать глубинным вибратором. После чего оставить сохнуть и набирать прочность на 28 дней. Первую неделю поверхность необходимо смачивать водой, только увлажнять, а не заливать водой. Спустя месяц опалубку можно снимать.

Монолитная плита перекрытия готова. На монтаж плит перекрытия цена включает в себя стоимость арматуры, бетона, аренду опалубки и заказ машины миксера, а также бетононасоса. По факту выходит примерно 50 – 55 у.е. за м2 перекрытия. Как происходит заливка плиты перекрытия бетоном, можно посмотреть в демонстрирующем монтаж плит перекрытия видео.



Как правильно укладывать плиты перекрытия



Использование монолитных железобетонных плит перекрытия заводского изготовления считается более традиционным. Большей популярностью пользуются плиты ПК – плиты с круглыми пустотами. Вес таких плит начинается с 1,5 т, поэтому укладка плит перекрытия своими руками невозможна. Требуется подъемный кран. Несмотря на кажущуюся простоту задачи, существует ряд нюансов и правил, которые необходимо соблюдать при работе с плитами перекрытий.

Правила укладки плит перекрытия



Плита перекрытия заводского изготовления уже армирована на заводе и не требует дополнительного усиления или обустройства опалубки. Их просто укладывают в пролет с опиранием на стены, следуя некоторым правилам:

  • Пролет не должен быть больше 9 м. Именно такой длины плиты самые большие.
  • Разгрузка и подъем плит осуществляется с помощью спецтехники, предусмотренной проектом. Для этого в плитах есть монтажные петли, за которые зацепляют монтажные стропы.
  • Перед тем как класть плиты перекрытия, поверхность стен, на которую они будут укладываться, должна быть выровнена. Не допускается больших перепадов высот и перекосов.
  • Плиты должны опираться на стены на 90 – 150 мм.
  • Нельзя укладывать плиты насухо, все щели и технологические швы должны быть заделаны раствором.
  • Расположение плит необходимо постоянно контролировать относительно стен и поверхностей опирания.
  • Плиты укладываются только на несущие стены, все простенки обустраиваются только после установки перекрытий.
  • Если требуется вырезать в перекрытии люк, то его необходимо вырезать на стыке двух плит, а не в одной плите.
  • Плиты должны располагаться как можно ближе друг к другу, но с зазором 2 – 3 см. Это обеспечит сейсмоустойчивость.

Если плит перекрытия не хватает, чтобы перекрыть весь пролет, и остается, например, 500 мм, то существуют разные способы укладки плит перекрытия в таком случае. Первый – укладывать плиты впритык, а зазоры оставить по краям помещения, затем заделать зазоры бетонными или шлакобетонными блоками. Второй – укладка плит с равномерными зазорами, которые затем заделываются бетонным раствором. Чтобы раствор не падал вниз, под зазор устанавливается опалубка (подвязывается доска).



Технология укладки плит перекрытия



В процессе укладки плит перекрытия должна быть четкая координация действий между крановщиком и бригадой, принимающей плиту. Чтобы избежать травм на стройплощадке, а также соблюсти весь технологический процесс и правила, описанные в СНиПах, у прораба на стройке должна быть технологическая карта монтажа плит перекрытия. В ней указаны последовательность работ, количество и месторасположение техники, спецсредств и инструмента.

Начинать укладку плит перекрытия необходимо с лестничного пролета. После укладки плит проверяется их расположение. Плиты уложены хорошо, если:

  • Разница между нижними поверхностями плит не превышает 2 мм.
  • Перепад высот между верхними поверхностями плит не превышает 4 мм.
  • Перепад высот в пределах участка не должен превышать 10 мм.

Как демонстрирует монтаж плит перекрытия схема, после укладки плиты необходимо соединить между собой и со стенами с помощью металлических соединительных деталей. Работы по соединению закладных и соединительных деталей выполняются сваркой.

Схема укладки плит перекрытия

Не забывайте, что необходимо соблюдать технику безопасности. Не допускается выполнять работы с помощью подъемного крана в открытой местности при ветре 15 м/с, а также при гололеде, грозе и в туман. Во время перемещения плиты с помощью крана бригада монтажников должна находиться вдали от пути, по которому будет перемещаться плита, с противоположной подаче стороны. Несмотря на то, что пользование услугами профессионального прораба и бригады монтажников значительно удорожают стоимость монтажа плит перекрытия, все же это не тот случай, когда можно сэкономить. Бригадиру обязательно необходимо предоставить проект.

Перед тем, как заказывать плиты на заводе, необходимо выполнить подготовительные работы. Время подачи машины с плитами и подъемного крана лучше согласовать на одно время, чтобы не переплачивать за простой спецтехники. В таком случае монтаж плит можно будет выполнить без разгрузки, непосредственно с транспортного средства.

Подготовительные работы перед тем, как положить плиты перекрытия



Первое – ровная поверхность опирания. Горизонт должен быть практически идеальным, перепад высот в 4 – 5 см недопустим. Первым делом проверяем поверхность стен, затем, если необходимо, выравниваем с помощью бетонного раствора. Последующие работы можно производить только после того, как бетон приобретет максимальную прочность.

Второе – обеспечить прочность зоны опирания. Если стены возведены из кирпича, бетона или бетонных блоков, то никаких дополнительных мероприятий предпринимать не нужно. Если стены возведены из пеноблоков или газоблоков, то перед укладкой плит необходимо залить армопояс. Правильная укладка плит перекрытия предполагает, что поверхность опирания должна быть достаточно прочной, чтобы выдержать вес плиты и не деформироваться по линии примыкания. Ни газобетон, ни пенобетон не обладают необходимой прочностью. Поэтому по всему периметру строения устанавливается опалубка, в нее арматурный каркас из прута 8 – 12 мм, а затем все заливается бетоном слоем 15 – 20 мм. Дальнейшие работы можно продолжать только после высыхания бетона.

Третье – установить монтажные вышки-опоры. Телескопические опоры, как были описаны в разделе о монтаже монолитной плиты перекрытия, устанавливаются с шагом 1,5 м. Они призваны принять на себя вес плиты, если вдруг она соскользнет со своего места. После монтажа эти вышки убираются.

Монтаж пустотных плит перекрытия с помощью крана



После того как свежезалитый бетон принял достаточную прочность и высох, можно начинать непосредственно монтаж плит перекрытия. Для этого используется подъемный кран, грузоподъемность которого зависит от размеров и веса плиты, чаще всего пригождаются краны 3 – 7 т.

Этапы работ:

  • На поверхность опирания наносится бетонный раствор слоем 2 – 3 см. Глубина нанесения раствора равна глубине опирания плиты, т.е. 150 мм. Если плита будет опираться на две противоположные стены, то раствор наносится только на две стены. Если плита будет опираться на три стены, то на поверхность трех стен. Непосредственно укладку плит можно начинать, когда раствор наберет 50% своей прочности.

  • Пока раствор подсыхает, крановщик может зацеплять стропы за крепежные элементы плиты.
  • Когда крановщику подается сигнал, что можно подавать плиту, бригада рабочих должна отойти от того места, куда двигается плита. Когда плита будет уже совсем близко, рабочие зацепляют ее баграми и разворачивают, при этом гасятся колебательные движения.

  • Плиту направляют в нужное место, один человек должен стоять на одной стене, а другой – на противоположной. Плита укладывается так, чтобы ее края опирались на стену минимум на 120 мм, лучше на 150 мм. После установки плита выдавит лишний раствор и равномерно распределит нагрузку.

  • Если есть необходимость подвинуть плиту, можно использовать лом. Выравнивать ее расположение можно только вдоль зоны укладки, двигать плиту поперек стен нельзя, иначе стены могут завалиться. Затем снимаются стропы, и подается сигнал крановщику забрать их.
  • Процедура повторяется для всех плит без исключения. Правила монтажа плит перекрытия предполагают, что выравнивание плит должно выполняться по нижнему краю, так как именно нижняя поверхность будет потолком в помещении. Поэтому плита укладывается более широкой стороной вниз, а более узкой – кверху.

Вы можете встретить рекомендацию, что в зоне опирания плиты необходимо подкладывать арматуру. Сторонники такого способа говорят, что так удобнее и легче двигать плиту. На самом деле подкладывать что-либо кроме раствора бетона под плиту запрещено технической картой. Иначе плита можно легко съехать с зоны опирания, так как будет скользить по арматуре. К тому же, нагрузка будет распределена неравномерно.

Укладка плит перекрытия на фундамент практически ничем не отличается от укладки межэтажных перекрытий. Технология точно такая же. Только поверхность фундамента необходимо тщательно гидроизолировать перед тем, как укладывать плиты. Если проектом предусмотрено нестандартное опирание плит перекрытия, то для этого используют специальные стальные элементы. Такие работы не стоит производить без специалиста.



Анкеровка плит перекрытия



Анкеровку – связывание плит между собой – можно выполнить двумя способами в зависимости от проекта.

Первый – связывание плит арматурой. К крепежным закладным элементам на плите привариваются арматурные пруты диаметром 12 мм. У плит от разных производителей расположение этих элементов может быть разным: в продольном торце плиты или на его поверхности. Самым прочным считается соединение по диагонали, когда плиты связываются между собой со смещением.

Также плиту необходимо связать со стеной. Для чего в стену вмуровывается арматура.

Второй способ – кольцевой анкер. Фактически он похож на армопояс. По периметру плиты обустраивается опалубка, в нее устанавливается арматура и заливается бетон. Такой способ несколько увеличивает стоимость укладки плит перекрытия. Но он того стоит – плиты получаются зажатыми со всех сторон.

Заделка швов между плитами перекрытия

После анкеровки можно приступать к заделке щелей. Щели между плитами перекрытия называют рустами. Их заполняют бетоном марки М150. Если щели большие, то снизу подвязывается доска, которая служит опалубкой. Если щели маленькие, то плита перекрытия сможет выдерживать максимальную нагрузку уже на следующий день. В противном случае необходимо подождать неделю.

Заделка пустот в торцах плит перекрытия

Все современные плиты с круглыми пустотами производятся с уже заполненными торцами. Если же Вы приобрели плиты с открытыми отверстиями, то их необходимо заполнить чем-нибудь на 25 – 30 см вглубь. Иначе плита будет промерзать. Заполнить пустоты можно минеральной ватой, бетонными пробками или просто заполнить бетонным раствором. Подобную процедуру необходимо выполнить не только на тех торцах, которые выходят на улицу, но и на тех, которые опираются на внутренние стены.

На укладку плит перекрытия цена зависит от объема работ, площади дома и стоимости материалов. Например, стоимость только плит перекрытия ПК равна примерно 27 – 30  у.е. за м2. Остальное – сопутствующие материалы, аренда крана и найм рабочих, а также стоимость доставки плит. У профессиональных бригад на монтаж плит перекрытия расценки самые разные от 10 до 25 у.е. за м2, может быть и больше в зависимости от региона. В итоге получится стоимость такая же, как и на заливку монолитной плиты перекрытия.

Укладка плит перекрытия: видео-пример

Монолитная плита перекрытия своими руками

Дешевле всего обходится монолитная плита перекрытия при возведении здания своими руками, если ее залить в опалубку по месту. Качеством она незначительно уступает промышленным плитам ПК, однако имеет большую толщину, что обусловлено ненапрягаемой арматурой.

Технология монолитного перекрытия пошагово

Состоит плита перекрытия из армированного бетона, который необходимо залить в опалубку, которая не прогнется, деформируется под нагрузкой. Для строительства своими руками понадобится пиломатериал, инструменты для кроя, подгонки, сборки щитов. После распалубки он может быть использован в стропильной системе.

Арматура является расходным материалом, коммуникации так же остаются забетонированными. Самой сложной является плита перекрытия подвального этажа ввиду многочисленных узлов ввода инженерных систем. Технология состоит из нескольких операций, каждая из которых подробно рассмотрена ниже.

Монтаж опалубки

Чтобы плита перекрытия имела стабильную геометрию, идеальную плоскостность обеих поверхностей, необходимо смонтировать своими руками надежную опалубку с запасом прочности минимум вдвое. Дешевле всего обходятся пиломатериалы:

  • доска 20 х 5 см – стойки, прогоны, балки
  • доска «дюймовка» – толщина 25 мм, ширина любая

Для изготовления балок, прогонов доску 20 х 5 см распускают пополам, для стоек – на три части (65 х 50 мм каждая). Для усиления конструкции понадобится дюймовка. Необходима древесина II сорта, которая при усилении выдерживает 700 кг на квадрат.

Установка стоек

Заливается плита перекрытия в опалубку, нижний щит которой служит уровнем потолка. Стойки нарезаются короче на толщину балок + прогонов + доски щитов (10 + 10 + 2,5 см), чем высота этажа. Конструкция имеет вид:

  • прогоны для опирания щитов опалубки опираются на балки
  • под балками установлены стойки, отрегулированные по вертикали в двух плоскостях
  • шаг всех элементов 1 м, результатом становится квадратная конструкция

В местах примыкания прогонов, балок к стенам нижнего уровня используются анкеры с шестигранной головкой. Обычные дюбель-гвозди со шлицом под фигурную отвертку невозможно демонтировать при распалубке.

Усиление стоек

Для предотвращения смещения нижних концов стоек, изгибания этих элементов посредине используется двухуровневая обвязка своими руками дюймовой доской в двух направлениях. Нижний пояс крепится на высоте 10 см от пола, верхний в середине стоек.

Изготовление нижнего щита

При указанном шаге прогонов 1 м плита перекрытия продавит щиты опалубки. Поэтому каждый пролет усиливается брусом 10 х 5 см, полученным при роспуске доски. Широкие 25 мм доски лучше использовать у стен, узкими можно заполнять среднее пространство.

Крупные щели запениваются своими руками, на мелкие можно не обращать внимания, так как поверхность застилается полиэтиленовой пленкой, которая сохранит влагу в бетоне, не позволит вытечь ей сквозь небольшие зазоры.

Для лестничных маршей внутренних коммуникаций остается проем. Его можно частично заполнить доской для комфортного хождения при заливке, оставив небольшой люк с временной приставной лестницей. При использовании многослойной фанеры сокращается время монтажа, однако смета увеличивается вдвое.

На последнем этапе краской размещаются контуры перегородок, стен. Это позволит повысить точность прохождения электрики, прочих инженерных систем.

Установка боковых щитов

Отбортовка перекрытия производится своими руками из доски толщиной 4 см минимум, можно использовать доску 5 см, купленную на начальном этапе. Во избежание деформаций по наружным плоскостям стен монтируют куски бруса, являющиеся упорами для боковых щитов опалубки.

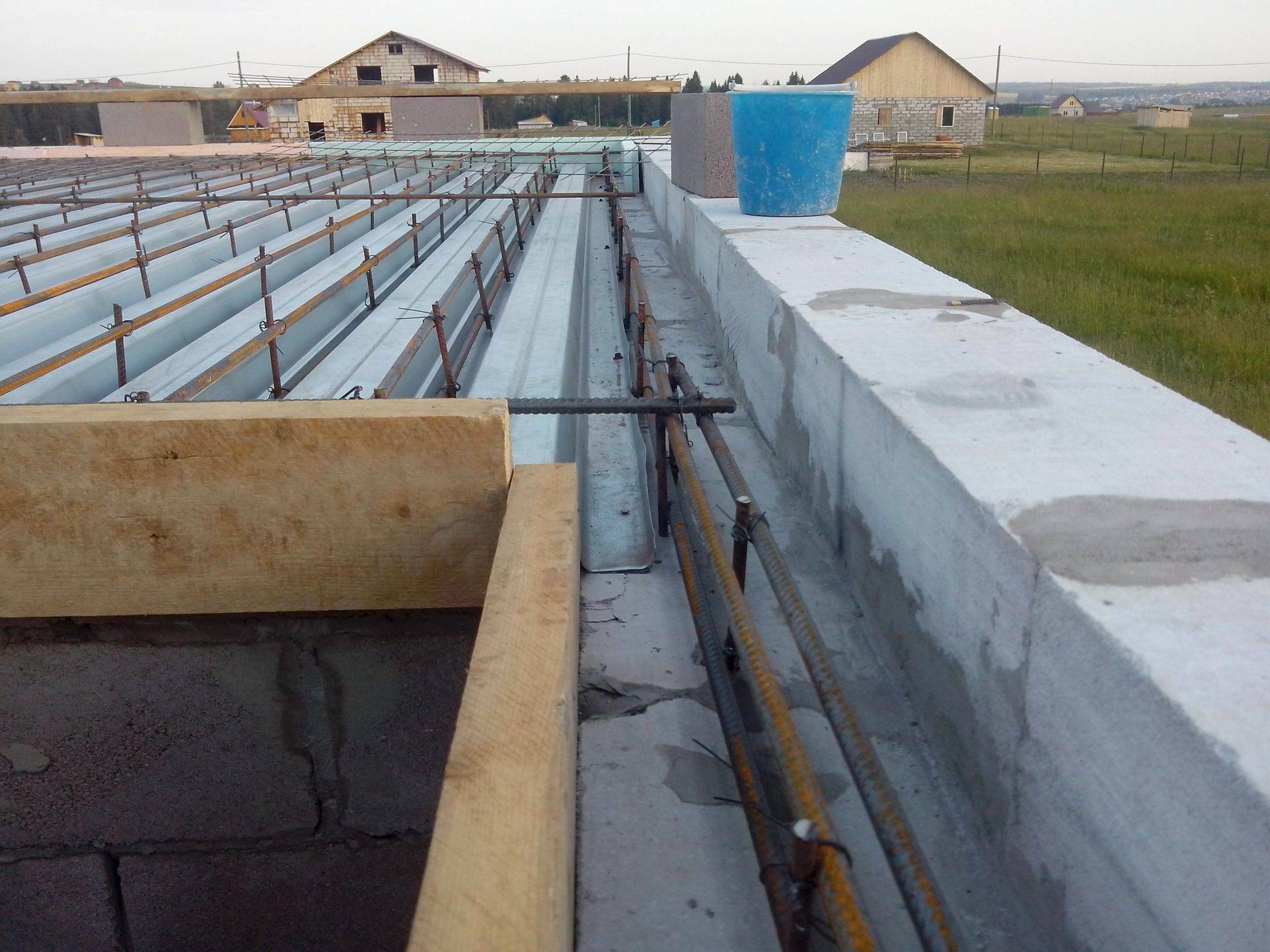

Максимальную прочность сопряжения плит/стен получают следующим способом:

  • в кладке оставляют продольную канавку в середине стены
  • за три ряда до перекрытия в стены по периметру закладываются арматурные стержни, выступающие над перекрытием на 40 – 60 см

Эта арматура позже загибается, связывается с прутками нижней, верхней сетки плиты. Для изгиба под прямым углом с необходимым радиусом используется приспособление в виде трубчатого молотка.

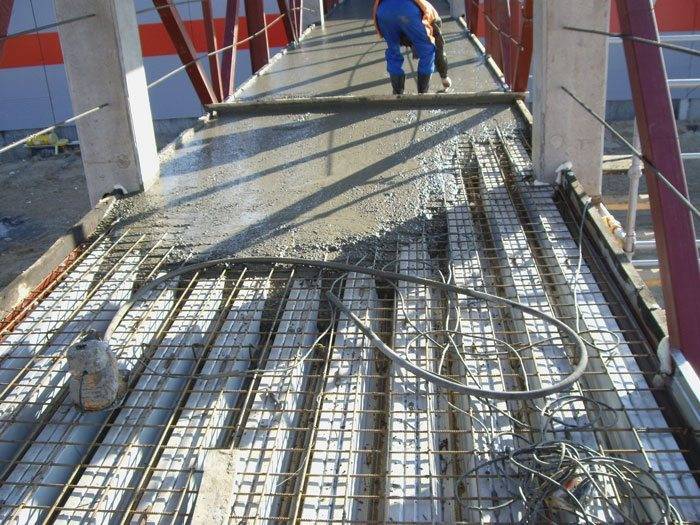

Коммуникации, пустотообразователи, электрика

Внутри каждого перекрытия проходят коммуникации, которые проще установить до заливки, нежели долбить плиту перфоратором впоследствии. Традиционно, максимальная концентрация инженерных систем наблюдается в перекрытии цоколя/подвала:

  • вытяжки в каждой комнате
  • электрика во всех помещениях
  • канализация для вывода в наружную сеть
  • стояки ХВС
  • дымоход котельной
  • технологические отверстия для слаботочных систем, газовой линии

Для их установки своими руками лучше всего использовать раструбные фитинги внутренней канализации с заглушками. Они монтируются в соответствии с разметкой стен, заглушки фиксируются саморезами с нижней части опалубки (насквозь), боковым щитам (для отводов вентиляции).

Электрокабели маркируются изолентой, бирками, прочими удобными способами. Запрещено прокладывать гофру кабеля вдоль нижнего слоя армопояса под ней. Это снизит защитный слой, ослабит плиту на данном участке. Поэтому после армирования разводку электрики необходимо проконтролировать.

Армирование конструкции

В 90% случаев плита перекрытия армируется двумя сплошными арматурными сетками, что вызывает перерасход материала. Средняя часть плиты на сжатие практически не работает, поэтому здесь может использоваться разряженная сетка с крупными ячейками. Однако для этого необходим точный расчет схемы прутков в каждой сетке. Технология монтажа своими руками приведена далее.

Нижний пояс

Ячейки формируются при укладке, обвязываются проволокой стержни непосредственно на месте эксплуатации. Это позволяет обеспечить одинаковый защитный слой (обычно 4 см) со всех сторон. Основными требованиями являются:

  • разбежка стыков при наращивании прутка в соседних рядах от 60 диаметров
  • прокладки высотой 3 см минимум размером 10 х 10 см (бетон, полимер)
  • загиб вниз под прямым углом по периметру для связки со стенами
  • привязка загнутых стержней, торчащих из стен

Запрещено подкладывать под сетку щебень, куски труб, арматуры, деревянные бруски.

Верхний пояс

Хомуты, изготовленные самостоятельно, обходятся дешевле, учитывают размеры плиты, конкретные эксплуатационные условия. Их выгибают тем же приспособлением, которое использовалось для загиба прутков в стенах.

Верхняя сетка вяжется из стержней, уложенных на столики. В средней части допускается увеличение ячейки согласно расчетам. Углы технологических проемов для внутренних лестниц усиливают по диагонали. В опалубку проемов выпускают стержни нижней сетки.

Перемычки технологических швов

Заливка за один прием крайне неудобна в отсутствие наружных лесов по всему периметру здания. Поэтому чаще перекрытие изготавливается поэтапно. Вертикальные перемычки монтируют следующим способом:

  • пропилы в нижней части для арматуры первого пояса
  • пропилы вверху для арматуры второго пояса
  • монтаж щита на место с укладкой арматуры в прорези
  • запенивание щелей в прорезях для стержней
  • укосины от настила через 60 см

Для обеспечения связи двух плит перекрытия, заливаемых поэтапно, можно изготовить выему в первой плите. Для этого достаточно закрепить внутри перемычки продольную доску в ее средней части между поясами арматуры, не опирая на нижние прутки.

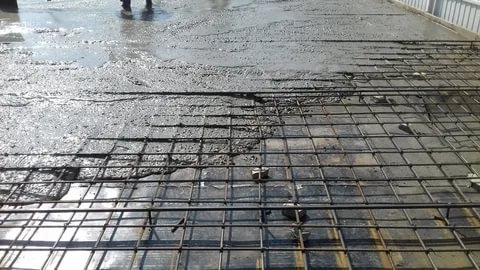

Заливка первого участка

Бетон заказывается у производителя либо изготавливается в пятне застройки. Его необходимо подавать, укладывать, уплотнять глубинным вибратором с перерывами, не превышающими 2 часа. После этого срока в бетоне начинается гидратация, он теряет подвижность, не образует монолита с ранее уложенным слоем.

Распалубка перегородки технологического шва возможна на 4 – 7 день после заливки. Щит можно перенести на следующий участок продолжить работы в этот же день.

Средняя плита

Заливка последующих участков перекрытия аналогично указанному способу. При виброуплотнении следует ориентироваться на прекращение пузырьков, появление цементного молочка, сокрытии жидким раствором крупного щебня. Все эти факторы указывают на нормальное уплотнение, можно перемещать наконечник вибратора в соседнее место.

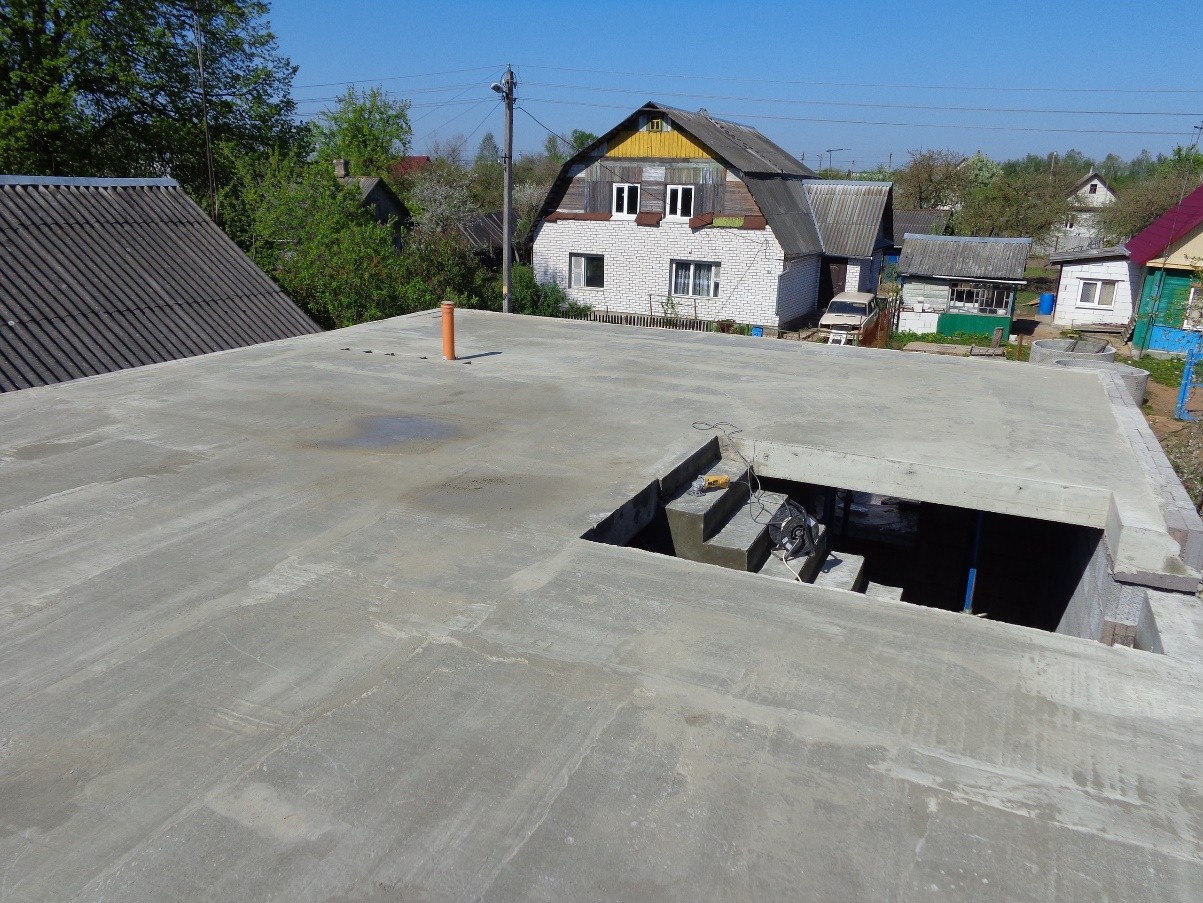

Участок с лестничным проемом обычно заливается в последнюю очередь, когда по остальной поверхности можно ходить с ведрами, инструментом для разравнивания. Швы обрабатываются после 70% набора прочности (летом на четвертый день). Для выравнивания плоскости, стачивания возможных наплывов используется УШМ с алмазной оснасткой тарельчатого типа. Распалубка возможна через неделю – две в зависимости от погоды. Первые трое суток бетону необходимо леечное увлажнение без напора.

Приведенная пошаговая инструкция гарантирует максимально возможный эксплуатационный ресурс. Качество перекрытий практически идентично заводским плитам. Увеличение толщины обусловлено невозможностью предварительного напряжения армопояса в домашних условиях. Зато, коммуникации проложены в железобетоне на эксплуатационных местах, что резко снижает трудозатраты, бюджет отделочных работ.

Заливка стен бетоном. Заливка плит перекрытия в Минске, цены

Компания «Технобетон» — надежный и профессиональный партнер при заливке стен и перекрытий.

Мы заливаем бетон в промышленных масштабах, а также сотрудничаем с частными лицами при строительстве коттеджей и загородных домов.

Как происходит заливка насосом

К моменту бетонирования должна быть установлена опалубка для стен или перекрытий. Бетон на площадку доставляется миксерами, которые выливают материал в бункер автобетононасоса. Автобетононасос прокачивает бетон и подает его в нужное место с помощью подвижной стрелы.

Можно заливать бетон с помощью Агрегата 2 в 1, который совмещает в себе функции миксера и бетононасоса. Эта машина не только привозит бетон на площадку, но и подает его в опалубку с помощью стрелы.

Особенности заливки стен

  • Заливка стен обычно осуществляется горизонтальными слоями бетона. Каждый последующий слой укладывается до схватывания материала. Автобетононасос в этом случае обеспечивает необходимую скорость заливки.
  • При заливке стен качество опалубки имеет решающее значение. Для удобства бетонирования и улучшения качества заливки, опалубку с одной из сторон часто делают не на всю запланированную высоту сразу, а постепенно наращивают по мере заливки бетона насосом. Длинные стены разбивают на участки с разделительной опалубкой.
  • При бетонировании стен важно выбрать правильную скорость заливки, так как при слишком быстром наполнении или неравномерном распределении бетона опалубка может получить повреждения или лопнуть. Профессионализм водителя автобетононасоса поможет избежать подобных неприятностей.
  • Заливка внутренних стен зданий бетоном часто происходит в труднодоступных местах. Чтобы доставить бетон в отдаленные участки, важно уметь правильно размещать насос и раскладывать стрелу в условиях ограниченного пространства.

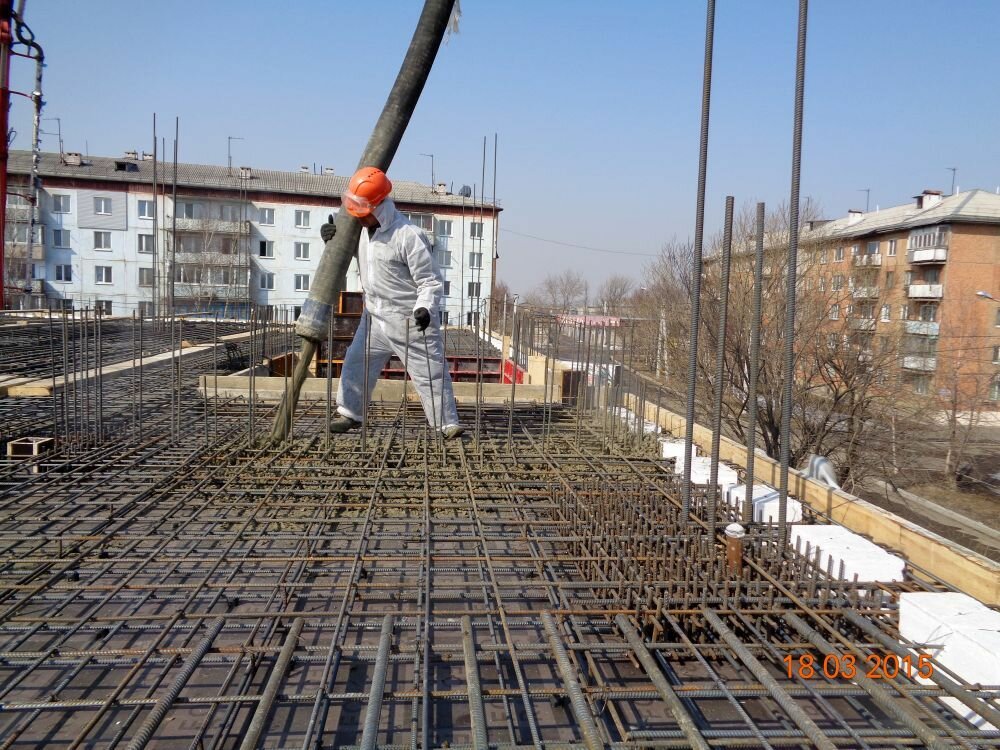

Заливка перекрытий

  • Монолитная плита перекрытия заливается в горизонтальную опалубку, которую строители называют «палуба».
  • Установка каркасов или коробов для вентиляции, дымоходов и других технологических отверстий должна быть сделана до заливки бетона насосом.

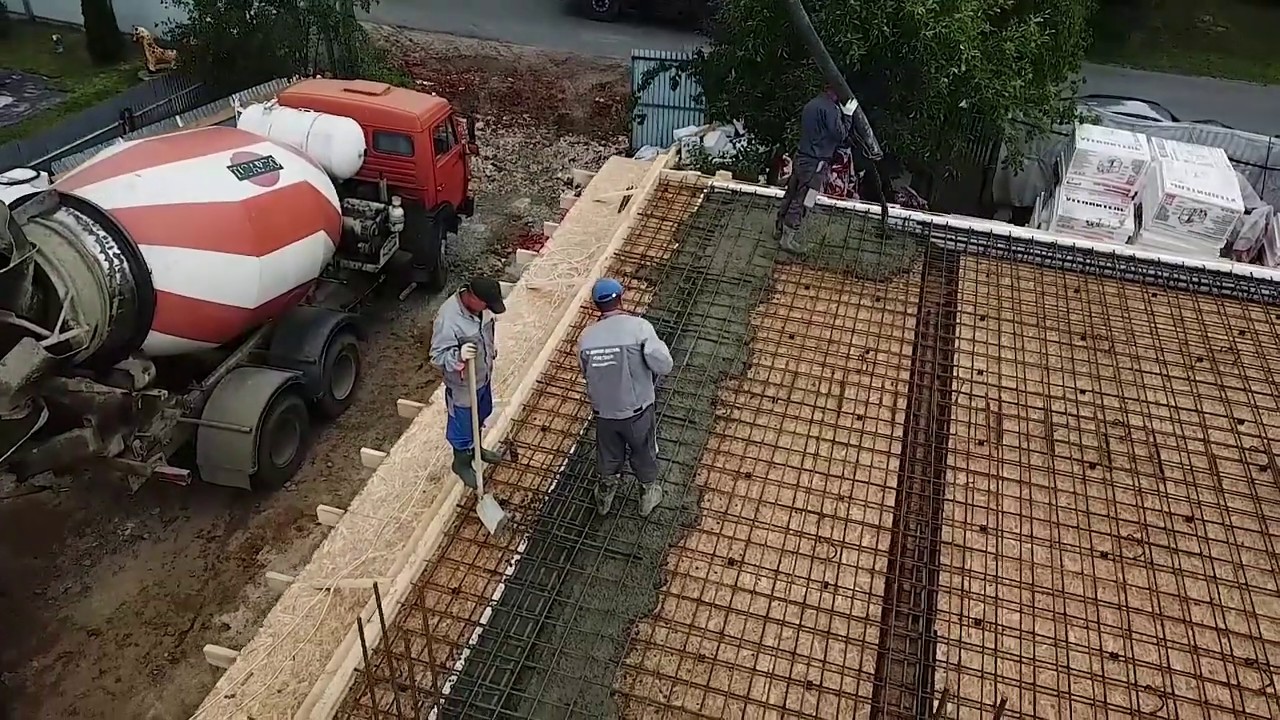

  • Использование автобетононасоса позволяет заливать плиты перекрытия равномерным слоем, без перерывов, что обеспечивает их исключительную прочность.

Почему стоит обратиться в компанию «Технобетон»

Специалисты компании «Технобетон» имеют богатый опыт заливки стен и перекрытий. Наши знания помогают клиентам правильно организовать процесс и сэкономить средства.

К услугам заказчиков — большой парк современной техники под управлением высококлассных водителей.

Планируете заливку? Хотите узнать больше?

Позвоните нам по телефону +375 29 150 44 44 или закажите бесплатную консультацию

как сделать своими руками? особенности плит из пенобетона или бетона «марко» и ytong

Зачем нужен расчёт нагрузок и почему его должны делать специалисты

Если в проекте дома заложены сборные перекрытия, а владелец решает заливать монолит, ему придётся определить параметры плиты – толщину заливки, диаметр арматуры, количество рядов и размеры ячеек армирующего каркаса, необходимость возведения дополнительных опор и т.д. Разумеется, это необходимо делать и при строительстве зданий без проекта, например, гаража с подвалом.


О последствиях обрушения перекрытий можно не рассказывать, достаточно посмотреть на фотоИсточник dcdn.lt

Основные параметры для такого расчёта – это нагрузки на перекрытие, длина и ширина пролётов, марка бетона. Нагрузки вычисляются путём сложения всех сил, воздействующих на единицу площади. Это:

  • вес самой плиты;
  • вес стяжки и всех слоёв напольного и потолочного покрытий;
  • нагрузки от опирающихся на плиту перегородок, элементов кровельной системы, межэтажных лестниц;
  • вес печей, каминов и других массивных конструкций;
  • вес инженерных коммуникаций;
  • вес мебели, оборудования и людей.

Даже если вы сможете самостоятельно определить суммарную нагрузку, это не поможет вам понять, как залить плиту перекрытия своими руками, какой толщины её делать и как армировать. Потому что нужно учитывать сопротивление материалов изгибу, ударным нагрузкам и другие их характеристики. А также знать, какой запас прочности должна иметь плита. Это сложные расчёты, которые по плечу не каждому инженеру.


Пример расчёта монолитного перекрытияИсточник chertezhi.ru

Не секрет, что в частном малоэтажном домостроении часто обходятся без расчётов, заливая перекрытия с запасом по толщине. Вполне достаточной считается толщина 12-18 см при марке прочности бетона не менее В20. Все, что больше, требует обоснования расчётами, так как с увеличением массы плиты увеличивается нагрузка и на неё, и на стены с фундаментом.

Конструкционные особенности ребристого монолитного перекрытия

Давайте разберемся, что из себя представляет данный вид конструкции и каковы перспективы его применения в частном строительстве.

Ребристые монолитные перекрытия состоят из балок, которые могут идти в одном или двух направлениях, и плиты, соединенной с балками в единую конструкцию (т.е. работают балки совместно с опирающейся на них плитой). Применяются такие конструкции при строительстве зданий с большими пролетами (промышленных зданий, торговых центров, метрополитена, водоохранных, хозяйственных сооружений и т.д.).

Применение взамен плоской ж/б плиты обусловлено уменьшением расхода бетона при возведении перекрытия и, как следствие, снижением нагрузки на несущие стены и фундамент. Снижение нагрузки на несущие конструкции здания позволяет архитекторам создавать более интересные по своему дизайну сооружения.

Не второстепенным фактором является и уменьшение затрат на заливку бетона и армирование. Для создания ребристых перекрытий используют бетон класса В15-В25 и арматуру следующих классов: А240, А300, А400, В500. Выбор класса зависит от реализации конкретной конструктивной задачи.

Изготовление данного вида межэтажных плит ничем не отличается от других железобетонных конструкций, за исключением принципа использования специальной съёмной опалубки. Принципиальную схему и внешний вид конструкции вы можете видеть на рисунке. Именно за счет формы опалубки создаются в итоге «ребра».

Межэтажные перекрытия по деревянным балкам — экологичность совмещённая с экономией.

С общими понятиями мы разобрались. Теперь поговорим о применимости ребристых монолитных перекрытий при строительстве коттеджей и загородных домов для постоянного проживания. В сети существует достаточно большое количество информации о создании подобных конструкций своими руками

Такое внимание к наличию «ребер» в межэтажном ж/б перекрытии определяется, прежде всего, желанием сэкономить на его строительстве. Однако при этом стоит учитывать следующие моменты:

  • Необходим грамотный расчет конструкции;
  • Строительные компании предлагают в прокат съёмную опалубку и стойки, необходимые для изготовления ребристых плит, однако заказ в аренду такой опалубки обойдется гораздо дороже, чем для классической монолитной плоской плиты, что может в итоге нивелировать экономию на бетоне;
  • Создание опалубки своими руками (например, из досок или плит ОСБ) довольно длительный и трудоемкий процесс, т.е. вам придется учитывать и высокую трудоемкость работы;
  • Кроме того внешний вид потолка с балками впишется не во всякий интерьер. Возможно, его придется впоследствии зашивать гипсокартоном или другими материалами.

Правильно уложенные железобетонные балки перекрытия сделают конструкцию надежной.

Преимущества сборно-монолитных перекрытий

● Отличное сочетание цены и качества. Это самые бюджетные железобетонные перекрытия. Сборно-монолитные конструкции могут быть дешевле обычных монолитных на 30%. Это достигается в том числе за счёт снижения стоимости работ, поскольку монтаж ведётся очень быстро.

● Высокая скорость возведения, что особенно актуально для тех, кто строит дом своими силами. Балки приходят на объект полностью готовыми к монтажу, под конкретные размеры и конфигурацию перекрываемого проёма. Газобетонные блоки для перекрытий также стандартные. Если под монолитное перекрытие нужно выстраивать съёмную опалубку вместе со вспомогательными материалами, то в сборно-монолитном опалубкой служат блоки и стены, на которые опирается перекрытие.

Кроме того, для монтажа сборно-монолитного перекрытия, как правило, не нужен кран или другие грузоподъёмные механизмы, все работы ведутся вручную (на финальном этапе необходим бетононасос). Вес балки – около 6 кг/ пог.м. Бригада из четырёх человек сооружает сборно-монолитное перекрытие площадью 100 м2 в среднем за 3 дня – от установки балок до бетонирования.

● Возможность монтажа на объектах, где затруднён заезд тяжёлой техники на участок. В этом преимущество сборно-монолитных перекрытий над готовыми пустотными железобетонными плитами. Такие плиты нужно подвозить к стройплощадке и устанавливать на стены с помощью крана. Притом доставить плиты для обустройства больших пролётов проблематично в силу очень большого веса конструкций, необходимых для этого.

В случае газобетонных стен под пустотные плиты придётся выполнять армопояс в кладке по периметру перекрытия: он будет распределять нагрузку от конструкции. К тому же плиты требуется дорабатывать, например, создавать на них монолитные участки с закладными деталями, к которым будет крепиться монолитная межэтажная лестница. Наконец, максимальный диаметр монтажных отверстий под каналы для коммуникаций не может превышать 100 мм. Сборно-монолитные перекрытия лишены всех этих недостатков.

● Полезная несущая способность – 450 кг/м2. Это более чем в два раза превышает требования строительных норм для перекрытий. Сборно-монолитные конструкции жёсткие и устойчивые. Они хорошо защищают от воздушного шума и отвечают требованиям пожарной безопасности.

● Возможность перекрыть безопорные пролёты длиной до 9 м.

● Возможность обустроить проёмы даже сложной формы (с эркерами, выступами и т.п.), а также балконы, консоли и другие элементы.

● Сборно-монолитные – самые лёгкие из железобетонных перекрытий. Их собственный вес – 280 кг/м2.

● Если работы по бетонированию выполнены качественно, то можно не делать бетонную стяжку поверх перекрытия, достаточно лишь тонкослойного наливного пола. Конечно, при условии, что не нужно «прятать» в полу коммуникации, иначе понадобится стяжка. Для сравнения: поверх пустотных плит всегда устраивают стяжку толщиной не менее 30 мм. А это дополнительные работы, затраты денег и времени.

● Удобство доставки: на одной грузовой машине можно привезти балки и блоки в количестве, достаточном для перекрытия пролётов площадью до 200 м2. Кроме того, можно включить блоки для перекрытия и стен в одну доставку.

Отметим ещё несколько особенностей сборно-монолитных перекрытий. Такие конструкции очень удобны для самостройщиков и тех, кто строит дом с помощью бригады, но без детального проекта. Вы обращаетесь в компанию, которая продаёт готовые балки для перекрытий такого типа. Компания, зная размеры и конфигурацию проёма, который нужно перекрыть, сама разрабатывает монтажную схему: количество и размеры балок, карту их установки. Остаётся только смонтировать конструкцию.

Кроме того, монтаж сборно-монолитного перекрытия довольно простой, благодаря чему исключаются многие ошибки, которые можно допустить при устройстве классического монолитного перекрытия.

Ещё нюанс. Сборно-монолитные конструкции часто используют при реконструкции зданий, когда нужно заменить ветхое перекрытие. Удобство в том, что балки и блоки можно поднимать вручную, имеющаяся коробка здания не мешает этому. К тому же расход бетона для такого перекрытия меньше, чем для обычного монолитного, что упрощает бетонирование даже при наличии готовой коробки дома и затруднениях в подаче бетононасоса.

Получить расчет стоимости и купить сборно-монолитные перекрытия можно у официальных дистрибьютеров YTONG

Как выбрать?

При выборе монолитного перекрытия, которое будет обустроено в доме, лучше учитывать все факторы. Для здания в несколько этажей лучше применять съемную инвентарную опалубку, легко и быстро монтируемую на объекте. В частном секторе можно использовать безбалочные конструкции. Но если нагрузка значительная, усилия колонн и опор может оказаться недостаточно.

Межэтажное пространство, заполненное арматурным каркасом, может потребовать дополнительной изоляции для утепления и снижения уровня шумов. В этом случае пространство между этажами заливается бетоном с добавлением керамзита. Вариант с колоннами больше подойдет для нежилых объектов, коммерческих, торговых зданий или пространств со свободной планировкой. По стенам из пеноблоков лучше использовать не монолитобетонную плиту, а более легкие перекрытия. Если же выбирается цельный вариант, расчеты нагрузок должны быть максимально точными.

Процесс монтажа

Как и во всех работах, первым, что нужно будет сделать, будет приобретение всевозможных материалов и приспособлений. В частности, для изготовления опалубки, потребуется или разборная конструкция, которую можно арендовать у строительных фирм, либо материал для собственноручного изготовления этой конструкции.

Если монтаж будет производиться своими руками, то для опалубки нужно приготовить фанеру влагостойкого типа, или доски. Фанера должна быть не меньше 2 сантиметров толщиной, а доски – не менее 2,5 сантиметров.

При возведении постройки, в некоторых случаях может понадобиться устройство специального укрепляющего элемента. Его называют монолитный пояс под плиты перекрытия. Он представляет собой армированную бетонную ленту, проходящую по периметру здания и являющуюся опорой для сооружаемой конструкции.

  • Начинается процесс монтажа плиты, с установки стоек или опор, которые будут поддерживать плиту во время ее монтажа и застывания. Их устанавливают с определенным шагом – он регулируется расстоянием между балками перекрытия и его размером.
  • Далее устанавливаются продольные балки. Их нужно уложить в специальные крепления на установленных ранее опорах. В народе эти крепления называют «короны» или «вилки». При укладке балок, нужно учесть, что поверхность опалубки должна быть строго горизонтальной. Все балки укрываются фанерой или досками. После формирования плиты, эти части опалубки нужно будет снять, так что необходимо учесть эти нюансы их установки.

Когда балки уложены, можно начинать сборку горизонтальной части опалубки, с проверкой горизонтальности плоскости

Она должна соблюдаться абсолютно по всей площади.
При сборке, следует уделить внимание тому, насколько ровной получится плоскость – от этого зависит, насколько ровным будет потолок, которым является нижняя ее часть. Для того, чтобы получить плоскость наиболее высокого качества, а так же для предотвращения вытекания бетона в щели, укладывается гидроизоляционная пленка.
Далее устанавливаются вертикальные элементы

Их нужно установить так, чтобы после заливки, края плиты заходили на стены с достаточным запасом. Нужное расстояние указано в СНиПе.
После этого, приступают к армированию всей поверхности будущей плиты. Укладывается два ряда сетки из арматурного прута. Ячейка получаемой сетки, должна быть около 20 сантиметров. Первый слой укладывается на расстоянии около 2,5 сантиметров от нижней плоскости опалубки. Для того, чтобы приподнять сетку, используют специальные проставки из пластика.

  • Второй слой сетки монтируется на таком же расстоянии от верхней плоскости будущей плиты. Чтобы закрепить два слоя сетки на необходимом расстоянии, из арматурных прутков сгибаются специальные подставки. Все слои сетки и все ее элементы, связываются между собой вязальной проволокой.
  • Когда арматура уложена, а все элементы опалубки находятся на своих местах, начинается процесс заливки раствора. Марку бетона выбирают не просто так, а исходя из данных по предполагаемой нагрузке на плиту. Не стоит забывать, что все технологические отверстия в получаемой плите, необходимо заранее огородить специально изготовленными коробами.
  • После заливки раствора, его необходимо протрамбовать специальным вибростанком для бетона. Это позволит сделать залитое перекрытие более однородным по структуре, а также выгонит все образовавшиеся при заливке пузыри воздуха.
  • Полученная поверхность увлажняется в течении недели с момента заливки раствора. После этого, постоянное увлажнение не требуется. Но, контролировать высыхание поверхности все же нужно.
  • Для полного застывания бетона может потребоваться до 30 дней. Все зависит от выбранной марки бетона и толщины создаваемой конструкции.

По прошествии указанного срока, опалубка полностью снимается, а перекрытие готово к использованию.

В каких случаях нужно именно устройство монолитных перекрытий

Монолитное железобетонное перекрытие является самым надежным, но и самым дорогим из всех существующих вариантов. Следовательно, необходимо определить критерии целесообразности его устройства. В каких же случаях целесообразно устройство монолитных перекрытий?

  1. Невозможность доставки/монтажа сборных железобетонных плит. При условии осознанного отказа от других вариантов (деревянное, облегченное Terriva и т.п.).
  2. Сложная конфигурация в плане с “неудачным” расположением внутренних стен. Она в свою очередь не позволяет разложить достаточное количество серийных плит перекрытия. То есть требуется большое количество монолитных участков. Затраты на подъемный кран, и на опалубку не рациональны. В этом случае лучше сразу переходить к монолиту.
  3. Неблагоприятные условия эксплуатации. Очень большие нагрузки, крайне высокие значения влажности, не решаемые полностью гидроизоляцией (автомойки, бассейны и т.д.). Современные плиты перекрытия обычно выполняют предварительно напряженными. В качестве армирования применяют натянутые стальные тросы. Их сечение в виду очень высокой прочности на растяжение очень небольшое. Такие плиты крайне уязвимы для коррозионных процессов и  характерны хрупким, а не пластичным характером разрушения.
  4. Совмещение функций перекрытия с функцией монолитного пояса. Опирание сборных железобетонных плит непосредственно на кладку из легких блоков, как правило, не допускается. Необходимо устройство монолитного пояса. В тех случаях, когда стоимость пояса и сборного перекрытия идентична или превышает цену монолита, целесообразно остановиться именно на нем. При опирании его на кладку с глубиной, равной ширине пояса, устройство последнего обычно не требуется. Исключение могут составить сложные грунтовые условия: просадочность 2-го типа сейсмическая активность закарстованность и т.д.

Бетонирование

Дальше заливают тяжёлый бетон с классом по прочности на сжатие не ниже В20. Заливка ведётся бетононасосом. Уплотняют и выравнивают бетон виброрейкой – электрической или бензиновой. Некоторые строители применяют глубинные вибраторы для бетона. Однако специалисты не рекомендуют делать это, поскольку есть опасность, что под давлением, создаваемым вибратором, газобетон «выдавит» за пределы армопояса по периметру перекрытия.

Бетон обретает марочную прочность через 28 суток после заливки. Однако демонтировать опоры и продолжить строительство здания можно по достижении бетоном 70% прочности. Летом это происходит примерно через неделю. Но нужно быть уверенным, что это произошло. Поэтому прочность измеряют специальным прибором, и только на основании его показаний приступают к дальнейшим работам. Ну или ждут 28 суток.

Со стороны нижнего этажа перекрытие можно легко отделать тем или иным материалом. Например, оштукатурить толстым слоем по сетке из стекловолокна.

Этап армирования плиты перекрытия

После окончания монтажа опалубки приступают к изготовлению арматурного каркаса, который должен состоять из двух металлических сеток. На эти цели идет стальной прут диаметром 10-12 мм. Вязать сетку с ячейкой 200 мм следует проволокой диаметром 1,2-1,5 мм. Если для изготовления сетки приходится наращивать арматурные пруты по длине, надо следить, чтобы в местах соединения нахлест одного прута на другой был не менее 40 см.

Также необходимо соблюдать другой норматив – нахлест сетки арматуры на стену дома должен составлять 150 мм (кирпичная стена) и 250 мм (газобетонная стена). При этом расстояние между торцами арматурных стержней и вертикальной опалубкой по периметру плиты должно равняться 20-25 мм.

Как уже было сказано выше, полноценное предполагает укладку двух металлических сеток – нижней и верхней. Они должны находиться в толще плиты на удалении 20-25 мм соответственно от нижней и верхней плоскостей плиты.

Для того чтобы обеспечить правильное расположение нижней сетки, под ней размещают специальные фиксаторы из пластика. Они должны находиться строго в точках пересечения арматурных прутов, а расстояние между фиксаторами должно составлять порядка 1-1,3 м.

Правильное расстояние между верхней и нижней сетками (120-125 мм) обеспечивается с помощью специальных фиксирующих подставок. Делаются они своими руками с помощью гибочного приспособления из металлического прута диаметром 10 мм. Высота всех таких фиксаторов должна быть одинаковой и равняться 120 мм. Располагать их на поверхности опалубки следует в шахматном порядке с шагом в 1 м.

После этого в торцах каркаса с шагом в 400 мм монтируются торцевые фиксаторы. Для усиления арматуры обе сетки арматуры скрепляются соединительными прутками с загнутыми крюкообразными концами.

Константин, Новосибирск задаёт вопрос:

Здравствуйте. У меня возникла небольшая заминка при постройке дома. Подскажите, пожалуйста, как правильно залить плиту перекрытия самому и что для этого требуется. Сейчас в строительстве используются перекрытия из железобетона, так как конструкции подобного рода обладают очень высокой степенью прочности и выдерживают большие несущие нагрузки. Как же можно залить плиту такого перекрытия самостоятельно? Что нужно для этого и какова последовательность действий?

Эксперт отвечает:

Здравствуйте. Для того чтобы узнать о том, как можно правильно залить плиту перекрытия самому, прочитайте нижеприведенные рекомендации. Заливка перекрытия выполняется в несколько этапов. Причем если будет нарушаться технология заливки перекрытия, это может привести к весьма плачевным и непредсказуемым последствиям.

Для самостоятельной заливки перекрытия приготовьте такие материалы, как деревянные брусья или доски для того, чтобы сделать опалубку. Для их крепления понадобятся шурупы и, конечно же, шуруповерт для скрепления частей опалубки. Обязательно будут нужны плиты ДСП (древесно-стружечные плиты) или листы металла, чтобы перекрытие было с ровной поверхностью

Обратите внимание на то, что точность изготовления опалубки напрямую влияет на долговечность и прочность самого перекрытия. Поэтому при необходимости все же обратитесь к профессионалам за помощью

Далее через все помещение с опорой на несущие стены и дополнительные установленные опоры следует уложить доски. Укладывать их нужно на ребро для обеспечения большей прочности. Опоры должны устанавливаться строго вертикально для обеспечения максимальной несущей способности. Вертикальность можно проверять с помощью отвеса. Расстояние между досками должно составлять около 1 метра. Сверху на них делается накат из листов железа или ДСП. Листы прикрепляются к доскам шурупами или гвоздями. Основное назначение досок – это предотвращение прогибания и разрушения самого перекрытия при монтировании арматуры. Советуем вам для изготовления несущей конструкции использовать металлические трубы.

Для еще большей прочности плиту перекрытия нужно заармировать. Для этого используется стальная арматура, сечение которой должно быть строго согласовано с проектом строящегося дома. Укладывать прутья арматуры нужно продольно и поперечно на расстоянии около 20 см друг от друга. Прутья скрепляются между собой проволочной скруткой. Концы арматуры должны выходить за края несущих стен здания.

Что представляет из себя монолитное перекрытие?

Для начала разберёмся в свойствах газобетона и принципах возведения домов из этого материала.

Бетонные блоки ячеистого типа изготавливают из смеси извести, цемента и песка, в которую вводится химреагент на основе алюминия, вспенивающий состав. Газобетон делается как автоклавным способом с помощью активного воздействия на залитый в блочные формы раствор посредством пара и давления, так и неавтоклавным. От этого зависит градация его качества и цены.

СправкаВесит такой блок относительно мало, тепло сохраняет хорошо, к тому же пожаростоек и экологчен, позволяет возвести дом в кратчайшие сроки.

Газобетон требует особого подхода, ведь ячеистость структуры блоков минимизирует свойства прочности и перекрытие сооружается с учётом этого обстоятельства.

Необходимо, чтобы вес конструкции, давящий на несущие опоры был компенсирован армированием по типу пояса, создающим жёсткость несущих стен. Арматура ставится снизу, в верхней части и по центру, уберегая газобетонные блоки от продавливающего воздействия со стороны перекрытия. Само перекрытие также дополняется армированием.
Срезы несущих стен полагается точно вымерять на предмет отклонения от строго горизонтальной линии, если же такая неприятность всё же случилась, то газобетон позволяет легко скорректировать ситуацию путём подпиливания материала.

Монолитная плита

Монолитное перекрытие в доме из газобетона ставится на балки с разным размером сечения на всю площадь поверхности. Его наиважнейшая часть – это каркас с армирующей функцией. Металлические пруты с небольшим сечением скрепляются проволокой в единую армирующую систему. Именно она примет на себя наибольшую нагрузку, придав бетону в прямом смысле «железную прочность».

Бетон заказывают в готовом варианте в фирмах, специализирующихся на продаже стройматериалов, либо делают самостоятельно. При самостоятельном изготовлении используются мешалки малых габаритов, что снижает качество конструкции, так как высок риск замешивания объёмов бетона с разнящимся соотношением состава, что создаст неоднородность заливки и снизит прочность.

Внимание!В таком ответственном деле при некачественной заливке под угрозу ставится жизнь людей, поэтому не стоит экспериментировать с ручным способом приготовления раствора.

Сборно-монолитное перекрытие

Можно использовать как метод монолитного перекрытия, так и метод перекрывания газобетона по сборному принципу. Это подвид монолитного метода. Он подойдёт для здания, состоящего и одного или двух этажей. Межэтажное пространство «прошивается балками» с интервалом 60 см. На них выкладываются полистиролбетонные или керамзитные блоки, выполняющие роль и опалубки и части, составляющей перекрытие. Поверх наливают бетонный раствор, усиленный арматурой и оставляют до полного высыхания.

Готовые плиты

Перекрытие из плит с пустотами годится, если вы готовы на большие расходы, поскольку дороже как сами плиты, так и их установка, требующая аренды техники для подъёма. В ценовом отношении ситуация становится не столь обременительной, если в ближайшем доступе есть завод по выпуску таких плит, поскольку можно заказать напрямую у производителя, да и бюджет доставки будет вполне приемлемый. В таком случае проект обойдётся даже дешевле монолитного.

В каких случаях сочетают монолитный и сборно-монолитный методы?

Перекрытие сборно-монолитного типа ставит определённый регламент на параметры самого здания по длине и ширине, по расположению несущих стен.

Это диктуется типовыми размерами плит и тем, что плиты требуют опоры на несущие конструкции. То есть необходимо подгонять план дома, расположение комнат в соответствии с типовыми размерами круглопустотных плит.

Опора делается противолежащими сторонами плит на несущие стенки. Недопустимо класть плиты на три стены, так как это обстоятельство неправильно распределит нагрузку на основание дома, что в случае с газобетоном категорически недопустимо.

В зонах перекрытия, где не удаётся разместить плиты, сооружают монолитные фрагменты. Обычно это происходит по причине ужатой площади дома, либо в местах, где расположены шахтные ходы вентиляционной системы из ванной комнаты или кухонной зоны.

Монолитный же метод создания межэтажного разделителя более удобен и многофункционален, не ограничивает в планировании комнат и соотношения длины и ширины здания.

Выбор марки бетона

Следует сказать, что вопрос подбора марки бетона для самодельного перекрытия крайне важен. Ведь неправильный выбор данного материала сулит проблемами с прочностью, снижением сопротивляемости к нагрузкам и так далее. А потому рекомендации специалистов в этом вопросе лишними точно не будут. Рассмотрим, какие есть марки бетона на сегодняшний день.

  • Марка М100 представляет собой решение с наиболее низким качеством и обычно используется перед заливанием монолитных конструкций. Обычно такой вариант применяют для заливки фундаментной ленты, формирования подушки из бетона, установки бордюра и так далее.
  • Бетон марки М150 используется для пола, стяжки, а также создания фундамента для построек, где насчитывается небольшое количество этажей.
  • М200 будет применяться для формирования пола, отмосток и стяжки. Из-за высокой прочности материала его используют для производства бетонных лестниц.
  • М250 будет отличным решением в создании монолита ленточных фундаментов, а также плит перекрытий.
  • М300 применяется для формирования плит перекрытий, а также бетонных лестниц.
  • М350 используют для создания различных поверхностей монолитного типа, балок и бассейнов.

Марки М400, М450 и М500 практически не применяются в строительстве частных объектов. Они востребованы в создании таких построек, как плотины, дамбы, мосты и различные гидротехнические сооружения.

сечения плиты

Поперечное сечение плиты представлено на рис. 5.

Рисунок 4 – Расчетное сечение плиты

Площадь приведенного сечения плиты:

Статический момент приведенного сечения относительно нижней грани:

Расстояние от нижней грани до центра тяжести приведенного сечения:

Момент инерции приведенного сечения:

Момент сопротивления приведенного сечения по нижней зоне:

Момент сопротивления приведенного сечения по верхней зоне:

Расстояние от ядровой точки, наиболее удаленной от растянутой грани, до центра тяжести сечения:

Где

Принимаем

Расстояние от ядровой точки, наименее удаленной от растянутой грани, до центра тяжести приведенного сечения:

Упругопластический момент сопротивления по растянутой зоне:

Где г=1.75 – для тавровых сечений с полкой в сжатой зоне.

Упругопластический момент сопротивления по сжатой зоне:

Где г=1.5 – для тавровых сечений с полкой в растянутой зоне при bf/b˃2 и hf/h˂0. 2.

Какая арматура нужна плиты перекрытия. Какая арматура. ArmaturaSila.ru

Как можно правильно залить плиту перекрытия своими руками

Константин, Новосибирск задаёт вопрос:

Здравствуйте. У меня возникла небольшая заминка при постройке дома. Подскажите, пожалуйста, как правильно залить плиту перекрытия самому и что для этого требуется. Сейчас в строительстве используются перекрытия из железобетона, так как конструкции подобного рода обладают очень высокой степенью прочности и выдерживают большие несущие нагрузки. Как же можно залить плиту такого перекрытия самостоятельно? Что нужно для этого и какова последовательность действий?

Здравствуйте. Для того чтобы узнать о том, как можно правильно залить плиту перекрытия самому, прочитайте нижеприведенные рекомендации. Заливка перекрытия выполняется в несколько этапов. Причем если будет нарушаться технология заливки перекрытия, это может привести к весьма плачевным и непредсказуемым последствиям.

Для самостоятельной заливки перекрытия приготовьте такие материалы, как деревянные брусья или доски для того, чтобы сделать опалубку. Для их крепления понадобятся шурупы и, конечно же, шуруповерт для скрепления частей опалубки. Обязательно будут нужны плиты ДСП ( древесно-стружечные плиты) или листы металла, чтобы перекрытие было с ровной поверхностью. Обратите внимание на то, что точность изготовления опалубки напрямую влияет на долговечность и прочность самого перекрытия. Поэтому при необходимости все же обратитесь к профессионалам за помощью.

Далее через все помещение с опорой на несущие стены и дополнительные установленные опоры следует уложить доски. Укладывать их нужно на ребро для обеспечения большей прочности. Опоры должны устанавливаться строго вертикально для обеспечения максимальной несущей способности. Вертикальность можно проверять с помощью отвеса. Расстояние между досками должно составлять около 1 метра. Сверху на них делается накат из листов железа или ДСП. Листы прикрепляются к доскам шурупами или гвоздями. Основное назначение досок #8211; это предотвращение прогибания и разрушения самого перекрытия при монтировании арматуры. Советуем вам для изготовления несущей конструкции использовать металлические трубы.

Для еще большей прочности плиту перекрытия нужно заармировать. Для этого используется стальная арматура, сечение которой должно быть строго согласовано с проектом строящегося дома. Укладывать прутья арматуры нужно продольно и поперечно на расстоянии около 20 см друг от друга. Прутья скрепляются между собой проволочной скруткой. Концы арматуры должны выходить за края несущих стен здания.

Окончательная заливка перекрытия

После того как опалубка и прочие элементы жесткости установлены и надежно закреплены, нужно выполнить заливку плиты. Для этого используется бетон марки М200, который смешивают с песком и щебнем. Заливают бетон с использованием помпы непосредственно из миксера. Важно учесть, что заливку нужно начинать из самого отдаленного угла перекрытия, постепенно продвигаясь к наружному краю. Залитый бетон тщательно разравнивается и уплотняется с помощью вибраторной машины.

После формирования перекрытие оставляется для просушки на некоторое время до момента полного затвердевания. Но из-за большой толщины слоя, бетон просыхает неравномерно и на поверхности могут появиться трещины. Чтобы этого избежать, нужно дважды в день равномерно увлажнять поверхность плиты с помощью шланга с разбрызгивателем.

Во время всего периода заливки перекрытия нужно постоянно сверяться с проектно-конструкторской документацией.

© Copyright –, moifundament.ru

  • работы с фундаментом
  • Армирование
  • Защита
  • Инструменты
  • Монтаж
  • Отделка
  • Раствор
  • Расчет
  • Ремонт
  • Устройство
  • Виды фундамента
  • Ленточный
  • Свайный
  • Столбчатый
  • Плитный
  • Другое
  • О сайте
  • Вопросы эксперту
  • Редакция
  • Контакты
  • Работы с фундаментом
    • Армирование фундамента
    • Защита фундамента
    • Инструменты для фундамента
    • Монтаж фундамента
    • Отделка фундамента
    • Раствор для фундамента
    • Расчет фундамента
    • Ремонт фундамента
    • Устройство фундамента
  • Виды фундамента
    • Ленточный фундамент
    • Свайный фундамент
    • Столбчатый фундамент
    • Плитный фундамент

Какую арматуру использовать для перекрытия постройки?

Самым надежным и практичным способом обустройства перекрытия является использование для этих целей железобетонных плит. Эти изделия способны выдерживать большие нагрузки, и при этом долговечны в эксплуатации. Можно для перекрытия использовать готовые изделия заводского изготовления. Однако во многих случаях предпочтение отдается обустройству монолитного перекрытия непосредственно на месте строительства, что дает возможность изготовить железобетонное изделие точно по нужному размеру и форме. Нередко такой способ применяется в частном строительстве, когда нужно перекрыть гараж или, к примеру, погреб. Однако, перед тем, как приступить к выполнению данных работ хорошо бы просчитать предполагаемые нагрузки на изделие с тем, чтобы перекрытие соответствовало эксплуатационным требованиям. Ответственно нужно подойти и к выбору материала, применяемого в этой работе, ведь от качества бетона и арматуры будет зависеть прочность, а следовательно надежность и долговечность железобетонного перекрытия. Поэтому от того, какую арматуру использовать для перекрытия, а также от толщины плиты и характеристик бетона будет в конечном итоге зависеть нагрузка, которую сможет выдержать данное изделие. С учетом этого, перед тем, как начать обустройство перекрытия, неплохо бы согласовать выбор материала для проведения данной работы с соответствующим специалистом.

Как сделать монолитную плиту перекрытия ?

Так как плиты перекрытия часто готовятся самостоятельно именно в частном строительстве для перекрывания небольших построек технического предназначения, можно рассмотреть обустройство подобных железобетонных сооружений на примере скажем, погреба.

Когда стены возведены до нужного уровня, можно приступать к подготовительным работам для последующего изготовления плиты перекрытия, которые заключаются в монтаже горизонтальной опалубки, что будет служить опорной платформой для железобетонного изделия. Для этого понадобятся:

#8212; опоры для опалубки, в качестве каких могут быть использованы как толстые деревянные брусья, так и специальные телескопические устройства, которые можно взять в аренду. Их необходимое количество соответствует квадратуре перекрытия;

#8212; ригели, которые укладываются на вертикальные опоры и служат базой для настила опалубки. В их качестве можно применить деревянные брусья или швеллеры;

#8212; обрезная доска около 40 мм толщиной;

#8212; влагостойкая фанера.

Вначале выставляются вертикальные опоры приблизительно в метре друг от друга. Крайние опоры не должны быть дальше стены более чем на 30 см. Затем на них укладываются продольные брусья, которые располагаются вдоль длинного размера постройки. Поперек ригелей размещаются доски, образующие горизонтальную опалубку, поверх которых укладывается влагостойкая фанера. Доски, образующие платформу так же как и фанерные листы должны как можно плотнее подходить к стенам. Сверху фанеры можно постелить полиэтиленовую пленку, особенно если имеются значительные зазоры. Горизонтальная опалубка должна находиться на одном уровне с верхом стены.

После того, как платформа установлена, можно начинать делать перекрытие из бетона своими руками, где первым этапом будет сооружение двух сеток из арматуры. Первая армирующая сетка должна располагаться на высоте примерно 2,5 см от поверхности опалубки, для чего ее размещают на специальные пластиковые подставки. Стальную арматуру можно скреплять между собой как с помощью вязальной проволоки, так и методом сварки. Прямоугольная ячейка армирующей сетки должна быть размером около 200 мм. Арматура располагается так, чтобы края заходили на 10-15 см на поверхность стены.

После завершения работы с нижней армирующей сеткой, можно приступить к сборке верхней, которая должна расположиться на 2,5 см ниже верхнего края плиты. Сборка производится аналогично, с тем различием, что в качестве опор используются самодельные приспособления из металлического прута.

После сборки армирующего каркаса нужно не забыть соорудить из досок вертикальную опалубку по периметру стены, которая должна быть не ниже предполагаемой толщины плиты перекрытия. Данное сооружение располагается с учетом того, что от края армирующей сетки до внутренней поверхности опалубки должно быть около 5 см.

Теперь можно заливать бетон. Чтобы приготовить его самостоятельно, нужно смешать с помощью бетономешалки одну объемную часть цемента марки 400 с двумя частями песка и четырьмя долями щебня или другого наполнителя крупной фракции. Вода добавляется по ситуации, чтобы получилась полужидкая консистенция. Заливать строительный раствор желательно без больших перерывов, то есть нельзя допускать того, чтобы предыдущая порция бетона схватилась.

После заливки бетона нужно дать перекрытию выстояться минимум 25-28 дней, и только после этого приступать к разборке горизонтальной опалубки. Это время нужно для созревания бетона, во время которого он набирает окончательной прочности. В этот период поверхность плиты нужно хотя бы дважды в день смачивать водой во избежание пересыхания бетона, из-за чего он может подвергнуться растрескиванию с последующим разрушением его структуры.

Расценка на монтаж плит перекрытия, в том случае, если нанимать бригаду специалистов, зависит, в основном от квадратуры железобетонного изделия и от способа сборки армирующей решетки, #8212; в случае применения для этого сварки, работа будет дороже.

Понравилась статья? Поделитесь с друзьями:

Плита перекрытия своими руками?

os написал.
Как поведет себя такая плита при подъеме краном и нужно ли дополнительное армирование в верхней части плиты?

Попробуйте.
Естесствено что арматура плит покрытий и перекрытий отличается. но.
Минусы:
КСтати вам придется делать дополнительное армирование для передачи транспортных нагрузок.
Так как вы мечтаете (за концы арматуры) — переносить нельзя. На ЖБИ плиты для скорости паром обогревают и то плиты ломаются при выгрузки из формы.
Надо смотреть кривую твердения бетона до проектного значения (чтобы хоть перенести можно было). Чтобы воспринимать собственный вес нужно чтобы неделю лежало, а лучше 2. Для ускорения надо придумать способ освобождения профлиста без перегрузки.
Не проще ли выполнить монолитное перекрытие сразу на стенах гаража?
Кстати ваш способ не оригинален, у нас так многие отливают по месту.
С наклоном проблемы, но делают же.
Ну и наверху можно отлить без зазоров и щелей одним ковром.
Но придется потратиться на профлисты (минус)

  1. По торцовым и боковым стронам устанавливаю опалубку высотой 150мм,

100мм достаточно, имхо если плиты не таскать (но лучше посчитать)

Samar написал.
Но при этом вы не посчитали работы

  • по заделке щелей между плитами
  • заливка в формы на земле растянута по времени

Samar, швы будут небольшие, заделка много времени и материала не потребует.
Буду готовить смесь на месте в гравитеционной мешалке. Опыт есть.
Реально заливать 1 плиту в день.
Вы подсказали мне такую мысль:
лить параллельно в два ряда (два отдельных места),
профлист снимать после подъема плит краном для укладки, а боковую опалубку демонтировать на следующий день с последующей установкой на другое место,
после заливки второй плиты на первую снова укладывать профлист и ставить опалубку и лить на первой плите третью (далее пятую и седьмую), думаю что от распределенной нагрузке 1тонна нижней плите ничего не будет, или нужно пдождать еще один — два дня?

Samar написал.
И при этом вы рискуете:

  • сломать плиту при подъеме краном.

Почему рискую? Дорожные плиты с минимальным армированием прекрасно переносят подъем краном.

Olegych написал.
Из торцов — нельзя. Точно заломаете. Делайте петли.

Согласен, сделаю петли с отступом 400-500 мм от торца плиты. Вес плиты около тонны, думаю проволоки 5 мм хватит. Заведу ее за основную арматуру.

Olegych написал.
А полиэтилен не клеится практически ни чем. Посоветую металл намазать маслом и притереть полиэтилен. Временно придержит, по крайней мере, пузырей не будет, а потом бетоном подожмёт.

Наверное полиэтилен пригружу с боков плиты а смесь буду подавать от середины равномерно к краям, полиэтилен будет сам натягиваться и расправляться.

Olegych написал.
Только срок выдержки, на мой взгляд, маловат — Вы ж её не пропариваете, надо, по крайней мере. вдвое больше.

Думаю выдержка уже не играет роли, профлист демонтировать до крана не буду, подержу их не трогая подольше.

Samar написал.
Ребра, или точнее отсутствие поперечной распределительной арматуры.

Кину дорожную сетку на всю длину не доходя 20мм до верха плиты. Должно хватить?

Samar написал.
Советую либо заливать и не шевелить плиты

Так и решил. Лью а профлист снимаю когда буду укладывать плиты на гараж краном.

Samar написал.
Советую заложить доп арматуру для распределеия нагрузки на крюки.

Смысл? Я петлю заведу крюком под прутки основной.

Источники: http://moifundament.ru/questions/kak-pravilno-zalit-plitu-perekrytiya-381749.html, http://parketprof.ru/kakuyu-armaturu-ispolzovat-dlya-perekrytiya-postrojki/, http://www.mastercity.ru/forums/t84250-plita-perekrytiya-svoimi-rukami/


Комментариев пока нет!

ᐉЗаливка Плиты Перекрытия Цена 350грн/м2 в Киеве и области

Чтобы получить точную стоимость вашего заказа отправьте проект для просчета на почту [email protected] com или Viber 0502114195



Монолитная плита относится к самым прочным и надежным перекрытиям в частном строительстве. Конструкция, изготовленная с профессиональным подходом, долгие годы безукоризненно выполняет свое предназначение. Компания КПВ СТРОЙ предоставляет монолитные услуги более 10 лет. За это время мы успешно выполнили множество заказов по устройству монолитной плиты перекрытия, включая самые нестандартные архитекторские задумки. Качество нашей работы проверено временем.

Выбрав нас вы получаете:

  • Оптимальную цену. Заливка монолитной плиты перекрытия осуществляется с применением строительных материалов, закупленных у проверенных поставщиков по оптовым ценам. Плюс – мы имеем собственный полностью укомплектованный инвентарный парк. Благодаря использованию профессиональной опалубки исключен перерасход бетона.
  • Ускоренный строительный процесс с сохранением всех технологических требований, благодаря современной технике и необходимому оборудованию.
  • Качественный сервис обеспеченный слаженной работой профессиональных строителей, оперативной доставкой материалов на объект, планомерностью.
  • Постоянный контроль над соблюдением необходимых норм.
  • Проектирование и расчеты выполняются опытными инженерами.
  • Мы всегда на связи, открыты для обсуждения и решения вопросов, которые могут возникнуть в процессе.

Устройство монолитного перекрытия, цена дополнительных работ

При устройстве монолитного перекрытия на большой площади плите может потребоваться дополнительная опора, которая может быть представлена в виде колонн, армопояса, балок. Эти элементы увеличивают общую несущую способность и пространственную жесткость всего строения по вертикали и горизонтали. Необходимость устройства дополнительных несущих инженерных конструкций влияет на ценообразование предоставляемых услуг.

Цены на дополнительные работы:

Размер в мм

Цена за 1 м/п в гривне

Колонны до 3м высотой

300×300



650

300×400

400×400



800

400×500

500×500



900

500×600

Армопояс

П-образны

150

200×200



От 200

200×300

300×300

300×400





От 400

300×500

300×600

300×700

Балка

250×300



От 500

300×300

300×400



От 600

300×500




Стоит отметить, что при грамотном подходе к применению балок, колон и армопояса можно уменьшить толщину плиты перекрытия и тем самым снизить ее вес. Только профессионалы знают, как решить эту инженерную задачу без ущерба для прочностных характеристик монолита.

Количество монолитных колон, их форма и сечение планируется на стадии проекта в зависимости от предполагаемой нагрузки. Одновременно опорные колоны могут служить в качестве украшения или зонирования интерьера. В местах сопряжения монолитной плиты с колоннами в арматурном каркасе предусматривается наличие усиленного узла. Колонны отливаются нужной формы и необходимого сечения с применением инвентарной опалубки.

Применение балок требуется при монолитном перекрытии проема шириною более 6 метров. Балки укладываются в общий арматурный каркас плиты и затем совместно бетонируются. Также такие дополнительные работы уместны, когда необходимо усилить перекрытие в зонах с наибольшей эксплуатационной нагрузкой.

Армировочный пояс играет важную роль в усилении мест опоры плиты на стены по периметру. Эта конструкция одновременно выполняет несколько важных функций, которые благоприятно влияют на общую прочность всего строения. А именно — равномерно распределяется нагрузка на несущие стены, надежно скрепляя их между собой монолитной лентой. Безоговорочно армопояс применяется, во избежание деформации и разрушения стен, выполненных с кладочного материала, не способного удержать нагрузку межэтажного горизонтального перекрытия (пеноблок, газобетон, керамоблок и пр.)

Заказывая услуги в нашей компании, каждый заказчик получает бесплатную консультацию и смету на монолитное перекрытие, цена которого зависит от объема дополнительных работ.

Кадровая политика КПВ СТРОЙ – внимательный подбор персонала, систематическое повышение профессионального уровня сотрудников. Наши строители — ответственные и аккуратные мастера, которые хорошо знают технологию процесса и особенности использования современных стройматериалов. Рабочие привыкли, что каждый этап монолитных работ всегда строго контролируется технадзором на качество выполнения.

КПВ СТРОЙ использует только профессиональную опалубку. Для заказчика этот момент очень важен при выборе застройщика. С арендованной опалубкой чаще всего не соблюдаются технологические сроки выстаивания бетона, ведь каждый день аренды оборудования – это дополнительные расходы.

Другое дело – своя опалубка, как у нас. Демонтаж проводим только после того, как бетон приобретет максимальную прочность 70%, согласно технологической карте. Эти рекомендации принято считать условными, ведь более важными факторами в определении нужного периода являются климатические условия – температура и влажность воздуха. Профессионалы знают — в этом деле лучше передержать. Преждевременный демонтаж снижает качество монолитного изделия, что чревато необратимыми последствиями.

К явным преимуществам нашего опалубочного оборудования стоит отнести момент ее классности. Это профессиональная, прочная и надежная система. Она обеспечивает соблюдение точности параметров заливки монолитной конструкции, от которой зависит равномерность толщины плиты и рациональное использование стройматериалов.

Наша строительная компания дорожит своей репутацией. Мы сотрудничаем только с надежными партнерами, которые обеспечивают строительный процесс качественными материалами. Благодаря долгосрочному сотрудничеству с уважаемыми в строительном бизнесе поставщиками, мы имеем возможность пользоваться оптовыми ценами.

Монолитное перекрытие под ключ цена материала и работ

КПВ СТРОЙ, опираясь на свой многолетний опыт, советует отдавать преимущество в пользу решения заказать монолитное перекрытие под ключ, цена которого прозрачно сформирована с учетом работы и материала.

Вид плиты и усиления

Цена за работу и материал в грн/за м2

Плита 200мм, усиление П — образкой

1308.8

Плита 200мм, усиление обычным каркасом

1368.6



Плита 150мм, усиление П — образкой

121980

Плита 150мм, усиление обычным каркасом

1279. 6

В таблицах представлена средняя стоимость работы и материала за 1 м2. Комплексные услуги позволяют составить более точную калькуляцию. На окончательный расчет повлияют индивидуальные особенности проекта, классность бетона и арматуры (чем больше пролеты, нагрузки, тем выше класс) их количество, а также других расходных материалов.

Цена монолитного перекрытия также варьируется в зависимости от типа усиления плиты по периметру – с помощью каркаса, который армируется П-образной скобой или каркаса подобного стандартному под армопояс. Эти инженерные конструкции различаются между собой технологией монтажа и стоимостью. Усиление плиты П-образной скобой стоит дешевле в сравнении с классическим каркасом под армопояс.

Пользоваться услугами нашей компании в любом случае выгодно и надежно:

Мы уверены в своих силах и знаниях

Каждый заказ выполняем как для себя лично

Действуем оперативно и слажено

Имеем полный комплект необходимого оборудования и техники

Умеем формировать конкурентные расценки

ᐈ Заливка Монолитной Плиты Перекрытия Харьков — Цены 2021, Прайс-лист, Стоимость

Сервис заказа услуг Kabanchik.

ua на канале 1+1

Всеукраинский телеканал в программе “Завтрак с 1+1” в прямом эфире взял интервью у основателя проекта Kabanchik.ua Романа Киригетова о том, как работает сервис и как безопасно заказывать услуги частных специалистов в Украине.

Прайс: Заливка монолитной плиты перекрытия в городе Харьков 2021

Стоимость бетонных работ Цена, грн./м2
Сборка щитов опалубки от 25 грн.
Демонтаж опалубки от 15 грн.
Монтаж опалубки (перекрытие) от 50 грн.
Армирование (перекрытие) от 60 грн.
Заливка бетона (перекрытие) от 120 грн.
Монтаж отбортовки (перкрытие) от 25 грн.
Монтаж опалубки (армопояс) от 50 грн.
Армирование (армопояс) от 60 грн.
Заливка бетона (армопояс) от 60 грн.
Монтаж опалубки (ригель) от 90 грн.
Армирование (ригель) от 80 грн.
Залика бетона (ригель) от 100 грн.
Монтаж опалубки (коллоны) от 95 грн.
Армирование (коллоны) от 80 грн.
Заливка бетона (коллоны) от 100 грн.
Монтаж сборных ЖБ-панелей (перекрытие) от 250 грн.
Устройство опалубки ЖБ лестницы (ступень) от 220 грн.
Армирование ЖБ лестницы (ступень) от 80 грн.
Заливка бетона ЖБ лестницы (ступень) от 80 грн.
Монтаж опалубки (перемычки) от 50 грн.
Армирование (перемычки) от 60 грн.
Заливка бетона (перемычки) от 60 грн.
Устройство арочных перемычек от 80 грн.
Утепление ЖБ элементов от 25 грн.

*Цена актуальная на Декабрь 2021

Часто задаваемые вопросы про Заливка монолитной плиты перекрытия

Как заказать услуги специалистов?

Переходите по ссылке и нажимайте «Вызвать мастера».

Какой прайс на Заливка монолитной плиты перекрытия в Харьков?

  • Сборка щитов опалубки — от 30 грн/м2
  • Армирование (перекрытие) — от 60 грн/м2
  • Заливка бетона (перекрытие) — от 120 грн/м2
  • Монтаж сборных ЖБ-панелей (перекрытие) — от 250 грн/м2
  • Сколько стоит выезд мастера?

    Если вы воспользуетесь услугами мастера, то стоимость выезда составит 0 грн, если же мастер проконсультирует вас, но не будет выполнять работу, стоимость выезда составит 150 грн.

    Какие гарантии предоставляет сервис?

    Все наши специалисты проходят проверку паспортных данных. Если вы столкнулись с недобросовестным специалистом, обратитесь в службу поддержки для компенсации до 1 000 грн.

    Networx: Заливка бетонной плиты

    Лаура Фирст Подробнее Content Now | Athens Banner-Herald

    Бетон — один из самых удобных строительных материалов. Он прочный и недорогой, но при этом может быть удивительно привлекательным с помощью современных бетонных поверхностей. Узнайте, как залить бетонную плиту, которая является основой для многих проектов на открытом воздухе.

    Расчет толщины и армирования

    Цель, для которой вы заливаете бетонную плиту, будет определять толщину вашего бетона и тип арматуры, которую вам необходимо установить.

    Парковка. Бетон для дополнительной стоянки, будь то для транспортных средств, используемых каждый день или только время от времени (например, дома на колесах или лодке), должен иметь толщину не менее 6 дюймов и армированный арматурой.

    Гараж. Подобно парковке, бетонный настил гаража должен быть достаточно толстым и прочным, чтобы выдержать вес одного или нескольких транспортных средств.

    Патио или терраса у бассейна. Здесь подойдет бетонная плита толщиной 4 дюйма. Хотя вы можете армировать его арматурой, проволочной сетки должно быть достаточно.

    Фундамент летней кухни. Толщина и армирование зависят от объектов, которые вы планируете установить. Каменная дровяная печь для пиццы или полноразмерная плита, а также открытый холодильник и барная стойка с влажной атмосферой на открытом воздухе потребуют более толстого бетона и более прочного армирования, чем небольшой гриль.

    Этаж хозяйственной постройки. Плита от 3 до 4 дюймов подойдет для пола склада или сарая для инструментов, мастерской, садового сарая или домика для игр.

    Этапы заливки бетонной плиты

    1. Обратитесь в местную строительную администрацию.Проверьте, понадобится ли вам разрешение для вашего проекта. Вам также следует выяснить, какие препятствия могут возникнуть, чтобы знать, какое расстояние нужно оставить между линией участка и вашим строением.

    2. Позвоните по номеру для разового вызова. Перед земляными работами проверьте положение всех подземных кабелей.

    3. Выкопайте — и при необходимости выровняйте. Наклоните плиту патио примерно на ¼ дюйма на 12 футов от вашего дома, чтобы позволить стеканию дождя и избежать повреждения вашего фундамента.

    4.Установить подбазу. Добавьте 1–1 ¼ дюйма гравия на каждый дюйм бетона, который вы планируете укладывать. Утрамбуйте, чтобы получить прочное основание, которое не оседает. Затем смочите садовым шлангом; это сводит к минимуму растрескивание бетона из-за усадки.

    5. Формы сборки. Установите колышки на каждом углу будущей плиты. Прикрепите две боковые опалубочные доски (доски 2 x 12 на 3 дюйма длиннее предполагаемой ширины плиты) к угловым стойкам. Затем добавьте две торцевые доски той длины, которая вам нужна, так, чтобы они подходили к боковым доскам под точным углом в 90 градусов. Крепление гвоздей к формам с интервалом в 2 фута.

    6. Замесить бетон. Смешайте 1 часть портландцемента, 2 части песка и 4 части заполнителя (обычно гравия) в бетономешалке или тачке. Затем добавьте столько воды, чтобы получилась рабочая смесь. (Слишком большое количество воды ослабит бетон и вызовет более быстрое растрескивание.)

    7. Залейте бетон. Насыпьте бетон в форму так, чтобы самые высокие вершины были на 2–3 дюйма выше опалубки.

    8. Раздать. Взбейте бетон, чтобы он равномерно распределился по вашей форме с плоской верхней поверхностью.

    9. Стяжка. Выровняйте бетон, равномерно проведя по нему стяжкой (прямой 2 x 4). Работайте с самой высокой точки вниз по склону. Убедитесь, что все места заполнены равномерно.

    10. Поплавок. Используйте поплавок для сжатия заполнителя так, чтобы гладкий бетон без гравия лежал на поверхности вашей плиты.

    11. Отделка метлой. Создайте противоскользящую поверхность, протерев бетон щеткой с жесткой щетиной.

    12. Обрежьте контрольные швы. Создавайте контрольные стыки примерно через каждые 5-6 футов, чтобы минимизировать растрескивание.Они должны быть равны ¼ глубины перекрытия (например, 1 дюйм для 4-дюймовой плиты или 1 ½ дюйма для 6-дюймовой плиты).

    13. Кромка. Сгладьте края плиты кромочным инструментом.

    14. Лечение. Дайте вашей плите застыть для максимальной прочности и устойчивости. Подождите 24 часа до ходьбы по новому бетону, за 10 дней до вождения автомобиля и 28 дней перед движением по нему более тяжелого транспортного средства. В этот период поддерживайте бетон во влажном состоянии путем распыления или обливания водой.

    Советы

    — Лучшая погода для заливки бетонной плиты — не слишком жарко или холодно — 70 градусов идеально.

    — Если вы, , нанимаете профессионального для выполнения работы, получите несколько предложений и сравните.

    — Перед заливкой бетонной плиты установите коммуникации — электропроводку, водопровод или газ.

    — Накройте близлежащие стены дома и ландшафт для защиты от брызг.

    Как залить новую бетонную плиту поверх старой поврежденной плиты

    Друг спрашивает о полу их гаража, который они используют в качестве тренажерного зала, и задается вопросом, какой лучший метод они могут использовать для выравнивания пола с помощью новой плиты, расположенной поверх него.Существующие работы были выполнены, может быть, 40 лет назад, наряду с износом, есть много трещин и неровных участков. Их также интересует, будет ли пол гладким или матовым. Они поговорили с подрядчиком, и небольшая площадь 12 x 18 была оценена в 2700 долларов за примерно 2–4 дюйма бетона.

    Хорошо, поэтому первое, что вы должны знать при рассмотрении такой работы, это то, что любая плита, которую вы заливаете существующей, будет иметь проблемы с разделением.Есть меры предосторожности, которые вы можете предпринять, например, привязать существующую плиту к новой поверхности с помощью анкеров и арматуры, но если у вас есть существующий пол с приличной глубиной, который трескается и имеет движение в любое время года, вы ищете проблемы. Происходит то, что плита внизу движется, и это приводит к тому, что называется отражением … вы будете считать, что та же самая трещина проходит через то место, где она была раньше. Хуже всего то, что при таком выравнивании пола будут образовываться тонкие и толстые участки, поэтому вы не заливаете целую 4-дюймовую плиту.

    Лучший выбор, так как гараж маленький, — это взломать пол домкратом, что, вероятно, займет пару дней для владельца дома или, по крайней мере, полдня для бригады рабочих, а затем установите новые формы там, где это необходимо, и добавьте утрамбованный гравий для прочного основания. После того, как основание установлено, вы можете залить плиту, так как она была новой, и у вас не должно возникнуть проблем еще 30 лет, если условия будут хорошими.

    К сожалению, большинство людей пытаются сократить этот процесс и просто выравнивают пол, потому что они устали смотреть на потрескавшийся пол, а в гараже, переоборудованном под тренажерный зал, будет проведено много времени.

    Если вы планируете это сделать, есть метод, которому вы должны следовать. Во-первых, вам нужно будет закрепить новый арматурный стержень в существующей плите, а затем использовать дополнительный арматурный стержень вокруг любых трещин. Это сложный процесс, но вы в основном сшиваете старую плиту вместе с новой.

    Однако большинство подрядчиков просто выйдут и поместят арматурную сетку на небольшие опоры над существующим полом, а затем нальют достаточно бетона, чтобы выровнять площадь и покрыть арматурную сетку.Они сочтут существующую плиту структурно прочной и просто залить новую плиту, как если бы они заливали гравийную основу.

    Это может работать в зависимости от всех условий, потому что плита будет лучше, чем просто гравий, но если под плитой есть пустоты, которые позволяют исходной плите вздыбиться во влажных или холодных условиях, тогда вы в основном сами по себе, как и любой тип гарантия была бы бесполезной.

    Для выполнения этой работы подрядчику потребуется заказать от 2 до 3 ярдов бетона по приблизительной стоимости 75 долларов за ярд, в зависимости от вашего района затраты могут быть разными. Если вычесть эту цитату из исходной квоты, в этой цитате будет довольно много труда, даже если вы посчитаете использование арматуры. Я, вероятно, заплачу подрядчику по первоначальной цене, чтобы он удалил старую плиту и заменил ее 4-дюймовой плитой с центральными опорами и арматурой, но не только для выравнивания существующей плиты.

    Заключительная записка

    Итак, я надеюсь, что это поможет вам понять, как вы можете подойти к этой проблеме. Плите в этой ситуации более 40 лет, и если она устойчива, то могут быть получены хорошие результаты, с другой стороны, вы не можете точно сказать, глядя на нее.

    Один из способов — постучать по плите вокруг трещин и затем в подходящем месте. Плита не должна звучать так, как будто она пустая или тонкая в этом месте.

    Текстуры действительно зависят от вас, но лучше всего иметь плавающую плиту, которая будет гладкой во внутренней области. Обработка щеткой лучше всего подходит для проходов, где может произойти скольжение.

    Стоимость всегда является фактором при принятии такого решения, но, возможно, вы сможете работать с подрядчиком, чтобы снизить цену, если бы вы сами удалили плиту и применили каменную основу.В любом случае, это тренажерный зал, поэтому разбивание бетона может быть просто хорошим упражнением и экономией денег.

    Заявление о методе

    для заливки бетона на перекрытие (S.O.G)

    В этой статье мы обсудим описание метода для заливки бетона на перекрытие по грунтовке (S.O.G) | Железобетонная плита | Рабочий регламент бетонной плиты | Метод строительства | Бетонная плита перекрытия.

    После работ по засыпке следует заливка плиты на грунт (грунт), убедитесь, что вся область под плитой перекрытия должным образом засыпана и уплотнена.

    Необходимо получить разрешение инженера на работы по гидроизоляции и обратной засыпке до начала бетонирования плиты.

    Вот описание метода подготовки плиты перекрытия и заливки бетона.

    Изложение метода заливки бетона на плиту на основе (S.O.G), железобетонной плиты, рабочего процесса для бетонной плиты, метода строительства, бетонной плиты перекрытия

    1.Титул

    Описание метода для отливки слябов из сплава

    2. Назначение и сфера применения

    Целью данного описания метода является объяснение надлежащей процедуры подготовки и отливки плиты на уровне 1 или любом горизонтальном элементе или элементе, включая фиксацию стальной арматуры, заделки MEP, фиксацию заслонки и т. Д. Без травм.

    ДРУГИЕ ПОЛОЖЕНИЯ:

    3. Порядок работы

    Планировка участка

    • Поставка — свежий бетон должен поступать от утвержденного поставщика бетона.Бетон будет доставлен прямо на объект и будет получен помощником инженера по качеству для проверки требуемых критериев бетона. Помощник инженера по контролю качества проследит за тем, чтобы доставленный бетон соответствовал утвержденной проектной смеси для расположенного элемента, который будет заливаться.
    • Все данные по испытаниям свежего бетона на площадке должны быть записаны в карту заливки бетона.

    Препарат

    • После заливки заглушки и укладки гидроизоляции должны быть выполнены подготовка и заливка плиты на грунте.
    • Закрепите арматурную сталь в соответствии с утвержденными чертежами, иногда сетка A393 BRC указывается на чертеже и чаще всего используется в бетонных плитах толщиной 250 мм.
    • Любые ослабленные связки или стяжки вдоль стыков арматурной стали должны быть повторно затянуты. Свободные концы вязальной проволоки или стяжек загните внутрь.
    • Используйте прокладку из ПВХ для вертикальных стержней и прокладку для бетона для днища в качестве бетонных покрытий.
    • Обеспечивает и координирует с персоналом МООС любые работы МООС, необходимые на территории в соответствии с утвержденными чертежами.
    • Закрепите формы такие; опоры, рукава и т. д., если есть.
    • Любые поврежденные материалы, использованные для опалубки или ставен, такие как фанера, не должны использоваться.
    • Вся поверхность опалубки или бетонная облицовка опалубки должны быть обработаны опалубочным маслом и смочены водой за несколько минут до заливки бетона.
    • Очистите плиты на уклоне с помощью воздушного компрессора от пыли или любых мелких частиц или вредных материалов, которые могут ухудшить удобоукладываемость бетона.
    • Затем инспектор проверит уровень проектируемой верхней поверхности плиты и при необходимости разместит планки уровня, чтобы отметить точный уровень.
    • Бетонирование должно быть организовано с использованием необходимого оборудования или инструментов для использования в бетонных целях, таких как вибраторы, гидравлическая поплавковая машина, лопата и т. Д.
    • Квалифицированный и неквалифицированный персонал должен использовать требования безопасности, такие как защитная каска, защитная обувь, защитные очки, перчатки, жилет и т. Д.
    • Предохранительные устройства и предупреждения должны быть предусмотрены от входных ворот на площадку до литейной площадки.
    • В случае ночного бетонирования должно быть обеспечено надлежащее освещение.

    3. Порядок работы
    • Бетономешалка должна быть остановлена ​​на контрольно-пропускном пункте для проверки испытания на осадку и получения кубиков для испытаний.
    • Один набор кубиков должен быть взят через каждые 50 кубических метров бетона, каждый набор состоит из 6 кубиков, 3 куба для проверки на 7-й день и 3 куба для проверки на 28-й день.
    • Дополнительные три кубика могут быть изготовлены для повторной проверки, если возникнут обстоятельства.
    • Выгрузить бетон в течение 90 минут с момента загрузки бетонной установки.
    • Уплотните бетон надлежащим образом, используя механические вибраторы, дополнительный вибратор должен быть доступен на случай нехватки или механических проблем.
    • При необходимости используйте утвержденный отвердитель после заливки бетона. Убедитесь, что приложения должны соответствовать рекомендациям производителя.
    • Используйте механическую терку для получения гладкой чистовой поверхности. Храните дополнительный силовой поплавок рядом с литейной площадкой на случай каких-либо механических неисправностей.
    • Тщательно обработайте залитую поверхность, накрыв бетон тканью из гессиана и полиэтиленовым листом сверху, но перед укладкой бетона смочите гессиан водой.
    • Отвердите бетон, распыляя воду три раза в день в течение 7 дней.
    • Заливка участка или элемента должна быть защищена баррикадами, чтобы предотвратить повреждение бетона заводами и оборудованием.
    • Карточка заливки бетона должна быть заполнена инженером по качеству и отправлена ​​инженеру вместе с накладными на поставку бетона; эта задача будет выполняться по мере необходимости.
    • Отчет об испытаниях бетонного куба должен быть предоставлен Инженеру.

    4.Безопасность
    • Все работы должны соответствовать правилам безопасности или инструкциям, изложенным в плане безопасности проекта и муниципальных правилах и положениях.
    • Базовые СИЗ для ношения всем персоналом и рабочими.
    • Обученный оператор и банкир будут привлечены для управления тяжелым оборудованием или управления им.
    • Обеспечьте достаточное освещение во время ночного заброса.

    5. Оборудование и инструмент
    • Бетононасос
    • Бетономешалка
    • Мини-грузовик
    • Кот Боб
    • Вибраторы для бетона
    • Колесо заимствовать
    • Отстойник
    • Отводной конус и другие сопутствующие инструменты
    • Молоток резиновый

    6.Справочные материалы
    • Марка бетона C40 / 20 с добавками
    • Деформированные стержни или сетка A393 BRC
    • Утвержденный чертеж

    Заключение:

    Полная статья о методе для заливки бетона на перекрытие (S.
