Беседка является традиционным украшением любого городского или дачного участка. Поэтому, производя планировку территории, для нее обычно определяют место сразу после того, как будет отведен участок для возведения самого дома.

Для беседки обычно выделяется самый уютный уголок участка, так как в ней проводятся свободные часы отдыха, в которые приятно посидеть на свежем воздухе, за накрытым столом с друзьями или членами семьи. Кроме того, беседка является одним из ключевых элементов ландшафтного дизайна. Поэтому стоит тщательно заранее продумать, из какого материала она будет возведена. В зависимости от этого выбора определяется и конструкция фундамента под эту постройку, а также опалубка для его заливки.

Беседки обычно не бывают излишне массивными, так что под них нет особого смысла заливать сплошную ленту или монолитную плиту. Самым распространенным вариантом основания в данном случае является столбчатый фундамент. И возвести его поможет колонная опалубка для беседки.

Какие типы опалубки применяются для столбчатых фундаментов

Столбчатые фундаменты используются в качестве основы не только для беседок, но и для других построек, не отличающихся массивностью и большим создаваемым давлением на грунт.

Столбы такого фундамента могут иметь разную форму в сечении: квадратную или прямоугольную, круглую или даже иногда — многоугольную.

Чаще всего столбы-колонны, особенно под установку беседки, имеют круглую или квадратную форму сечения. И только в редких случаях, как правило, вызванных каким-либо оригинальным дизайнерским решением, колоннам фундамента может придаваться многоугольная, можно сказать — нестандартная форма.

Сами колонны бывают сборными, например, выложенными из кирпича или блоков. Но все же чаще практикуется создание монолитных столбов, уходящих нижней своей частью в грунт и выступающих сверху на нужную высоту, для дальнейшего монтажа обвязки или нижнего венечного бруса. И если планируется полностью все элементы фундамента изготовить из бетона, то без обустройства опалубки для заливки раствора — никак не обойтись. Именно с ее помощью и формируется задуманная форма столбов фундамента с требуемым размером сечения.

При постройке столбчатых фундаментов для работы могут быть использованы три типа опалубок.

Многоразовые съемные опалубки

Многоразовые опалубки, то есть разборные, скрепляемые в разных комбинациях. Они могут быть применены для возведения различных видов колонн. Причем, одну опалубку можно использовать для возведения нескольких столбов фундамента, если позволяет время.

Для изготовления многоразовой разборной опалубки используются разные материалы. Чтобы с такими конструкциями было удобно работать, а также транспортировать их с места на место, рекомендуется выбирать материалы, обладающие небольшой массой.

Итак, многоразовые опалубки могут быть сделаны из следующих материалов:

-Доски, из которых сбиваются щиты необходимого размера. Эти щиты могут временно скрепляться между собой с помощью саморезов, гвоздей, специальных скруток, и все это обычно усиливается распорками. Последний способ фиксации (показанный на иллюстрации) может быть применен в том случае, если вырытый котлован имеет стенки из прочного грунта.

Опалубку, построенную из досок, называют щитовой конструкцией.

-Сходная консрукция — опалубка из фанеры толщиной в 12÷15 мм. Этот вариант сборной емкости для заливки бетона можно изготовить гораздо быстрее, нежели дощатые щиты. Да и работать с такой опалубкой намного проще, так как она будет иметь намного меньше щелей.

-Металлическая съемная опалубка чаще всего применяется в условиях промышленного строительства или при постройке крупных массивных домов. В последнее время появились возможности аренды таких конструкций, однако, при возведении беседки вполне можно обойтись более доступными по цене и лёгкими вариантами.

– Разборные пластиковые готовые опалубки для колонн — сродни металлическим, но только значительно легче. Правда, поговаривают об их недостаточной надежности. Впрочем, немало и очень положительных отзывов.

Чтобы собрать такую опалубку, необходимо будет пригласить специалистов. Работать с этим материалом необходимо осторожно, применяя специальные инструменты, поэтому без профессиональных мастеров обычно не обходится. Пластиковые опалубки обычно арендуют в строительных организациях.

Удобство таких систем заключается в том что многие блоки являются универсальными, позволяющими задавать нужные размеры сечения прямоугольных колонн в определённом диапазоне. Скрепление деталей блока проводится специальными замками, а для большей надежности противоположные бортики еще и стягиваются шкворнями из арматуры, которые фиксируются с помощью специальных шайб. После заливки и застывания бетона, эти отрезки арматуры остается в монолите и служат для повышения прочности столбов фундамента.

Сборные многоразовые конструкции удобны также тем, что из них можно формировать опалубки для столбов разной высоты, что является оптимальным вариантом в том случае, если планируется установить беседку на склоне.

Впрочем, и пластиковая разборная опалубка в масштабе строительства обычной беседки также видится большим излишеством.

Дощатые щиты или фанера могут быть использованы для обустройства столбчатого фундамента, если планируется сделать столбы квадратными или прямоугольными в сечении. Для круглых в сечении опор используются другие доступные способы создания формы под бетонный раствор.

Одноразовые опалубки

Одноразовые опалубки с фиксированной формой и размером сечения. Применение таких приспособлений является, пожалуй, самым удобным и простым способом заливки.

-В качестве одноразовой конструкции используются специально изготавливаемые для этой цели цилиндры из прочного картона или пластика, толщиной от 3 до 22 мм. Диаметр картонных труб может варьироваться от 110 до 1250 мм, а длина таких форм — достигать 12000 мм. При этом такая опалубка не отличается большим весом. Так, один погонный метр картонной опалубки, имеющий самый большой диаметр и самую большую толщину стенок, составляет 40 кг.

Цилиндры не имеют продольного соединительного шва, так как картон, формирующий стенки, навивается по спирали. Это придает таким изделиям требуемую устойчивость к направленной изнутри нагрузке.

Внутренняя поверхность подобных цилиндров пропитывается водоотталкивающими веществами. Эта мера не позволяет воде из свежезалитого раствора впитаться в картон или просочиться наружу, и дает возможность бетону созревать и набирать прочность в естественных, наиболее благоприятных условиях.

Приобретением таких опалубочных цилиндров необходимого диаметра можно избавить себя от излишних работ по сборке и разборке многоразовой конструкции, гарантированно избежать протечек воды из раствора, а кроме того – еще и обеспечить весьма надежную гидроизоляцию заглубленной части фундаментных столбов (свай).

Если есть необходимость отдельные столбы фундамента поднять выше других, то картонная опалубка поможет и в этом случае. Поднятую над поверхностью грунта часть трубы временно закрепляют с помощью растяжек или подпорок. Сами цилиндры легко поддаются резке в нужный размер с помощью самых простых инструментов – например, той же ручной ножовки.

rc=»//pagead2.googlesyndication.com/pagead/js/adsbygoogle.js»>

Если такая опалубка применяется для постройки колонн, расположенных выше уровня земли, то после окончательного отвердевания бетона надземная часть картонных стенок срезается.

Необходимо отметить, что в последнее время в строительных магазинах можно найти не только цилиндрическую, но и квадратную в сечении картонную колонную опалубку необходимых размеров.

Еще одним вариантом одноразовой опалубки может стать обычный рубероид, из которого сворачивается цилиндр и укладывается в подготовленную для заливки скважину необходимого диаметра. Минусом подобного способа обустройства фундамента является то, что такие столбики весьма проблематично поднять на значительную высоту над уровнем земли. Просто рубероидная трубка, в силу с особенностей самого материала и непрочности «конструкции», не способна будет справиться с прилагаемой изнутри распирающей нагрузкой – тяжесть бетонного раствора вызовет или деформацию, или даже разрыв стенки.

Однако, этот способ обустройства опалубки отлично подойдет для фундамента беседки, устанавливаемой на ровном месте. Обычно в таких случаях столбы будут подниматься выше грунта на небольшую высоту, а основная часть фундамента будет расположена ниже поверхности земли. В этом случае рубероид станет хорошей защитой для бетонных столбов от почвенной влаги, так как этот материал традиционно используется в качестве весьма эффективной и долговечной гидроизоляции.

Несъемная опалубка

Несъемная опалубка — этот вид изделий, определяющий форму опор будущего фундамента, становится емкостью для заливки в неё бетона. Благодаря этому поверхности столбов будут иметь внешнюю защиту в течение всего периода эксплуатации.

В принципе, сложно разделить эту разновидность от рассмотренной выше, одноразовой. Так, к подобному типу вполне можно отнести и рубероид, свернутый нужным образом. Но все же чаще такой подход подразумевает использование различных изделий необходимой длины и формы — это могут быть, например, асбестовые или пластиковые трубы, или даже полая («колодезная») кирпичная кладка.

rc=»//pagead2.googlesyndication.com/pagead/js/adsbygoogle.js»>

Нередко применяются и иные подручные материалы. Из них можно вспомнить, например, обычные старые покрышки от легкового автомобиля, которые скрепляются между собой.

Правильно установленные и зафиксированные между собой покрышки будут отличной надежной и долговечной опалубкой, которая сохранит бетон от влаги и других внешних воздействий. Кроме того, ширина таких бетонных столбов, да еще и заключенных в резиновую «оболочку», имеет достаточный диаметр для того, чтобы на них можно было разместить и закрепить мощные балки нижней обвязки строения, но при этом за счет большой площади высокого давления на грунт не будет.

Кирпичный вариант опалубки тоже удобен для возведения, особенно в тех случаях, если у мастера есть опыт кладочной работы. Такой способ обустройства колонного фундамента подойдет не только для постройки беседки, но и для возведения более массивных сооружений – его нередко используют при строительстве дачных домов.

В этом варианте, как и в других случаях, внутри кирпичной конструкции столба остается пустое пространство, которое вначале армируется, а затем заливается бетонным раствором.

На показанной выше иллюстрации приведен пример одного из вариантов обустройства опоры кирпичного столбчатого фундамента. Как видно, в нем предусмотрено расширение столба в верхней опорной его части. В этом случае бетонный армированный столб, после застывания раствора, будет служить надежным опорным стержнем для всей конструкции, а кирпичная оболочка станет для него хорошей защитой от грунтовой влаги.

Достаточно удобно использовать для опалубки и цементно-асбестовые трубы. Их устанавливают в заранее подготовленные скважины и закрепляют, при необходимости, в вертикальном положении с помощью распорок. После этого в полость трубы укладывается арматурный каркас, и затем заливается доверху бетонный раствор.

Как правило, чтобы создать основу для постройки легкой беседки используется малозаглубленный фундамент, уходящий в грунт всего на 400÷500 мм. Однако, выбирая столбчатое основание под строение, нельзя забывать и о показателе глубины промерзания грунта в конкретном регионе. Любой фундамент, кроме плитного, желательно располагать так, чтобы он опирался на слои грунта ниже этой отметки – иначе морозное вспучивание может сделать свое «черное дело». Кроме этого, учитывается и состав грунта на участке, где планируется производить работы – особо уязвимыми в этом плане являются переувлажненные глинистые грунты. Поэтому, нередко приходится заглублять фундамент до уровня 1100÷1200 мм ниже поверхности.

Этапы выполнения работ по обустройству столбчатого фундамента под беседку

Весь процесс обустройства фундамента под беседку осуществляется поэтапно. Он включает следующие основные операции:

-Определение места и размера площадки, выделяемой под строительство, очистка намеченной территории.

-Определение качества грунта и ровности площадки.

-Составление проекта и чертежа будущего фундамента с учетом глубины промерзания почвы. -Разметка расположения столбов на местности.

-Выкапывание котлованов или бурение скважин под установку колонн фундамента.

-Обустройство дна котлованов или скважин.

-Установка опалубки под столбы.

-Армирование колонн.

-Заливка бетона в установленную опалубку.

-При использовании многоразовой опалубки – проведение ее демонтажа.

Теперь обо всех этих этапах работ – более подробно..

Первым шагом стоит определить зону, где будет расположена беседка. В связи с тем, что это строение обычно становится местом для отдыха, где будут проходить домашние мероприятия с чаепитием, то неразумно возводить его слишком далеко от дома. Иначе придется бегать с посудой через весь участок, что довольно-таки неудобно.

В жаркое время года всегда хочется отдохнуть посидеть в тенистом месте, поэтому, если есть возможность, то лучше всего расположить беседку под деревьями — в этом случае ее крыша не будет сильно нагреваться прямыми солнечными лучами. Однако, не стоит начинать стройку под совсем уж старыми деревьями. В ветреную погоду крупные ветки могут обломиться, и при падении способны повредить крышу беседки.

Некоторые владельцы участков предпочитают использовать беседку для закрытия неприглядного вида соседского забора или другой зоны. Но в этом случае придется сделать глухой ее заднюю стенку.

Резюмируем — беседка должна быть расположена в удобном во всех отношениях, а также безопасном месте, в котором ничто не сможет помешать отдыху.

Далее, определяется качество и состав грунта. Если верхний слой его слабый, значит, котлован или скважины для установки колонного фундамента необходимо сделать несколько глубже, так как основа должна опираться на плотный несущий грунт. Чтобы определиться с этим параметром, зачастую придётся выкапывать на участке «контрольную» яму глубиной примерно в 500÷800 мм, чтобы воочию увидеть слои грунта. Впрочем, если стройка ведется на давно обжитом участке, то хозяева или их соседи наверняка знают особенности грунтов, и есть местная устойчивая и проверенная практика заглубления фундаментных опор.

На этом же этапе потребуется просчитать перепады рельефа площадки и принять решение как можно их выровнять. Такое выравнивание можно произвести двумя способами — снятием верхних слоев грунта до необходимого уровня, или же поднятием столбов фундамента на разную высоту над поверхностью грунта

Если приходится возводить беседку на склоне, то расчеты высоты фундаментных столбов необходимо производить с особой тщательностью, так как они должны быть в итоге идеально выведены на один уровень. Иначе полы беседки могут получиться кривыми, а устойчивость всей конструкции будет весьма сомнительной.

Теперь, получив необходимые данные, необходимо составить хотя-бы черновой проект будущего фундамента. С таким «документом» будет проще работать на местности и легче приобретать необходимые материалы для его постройки. Чертеж можно сделать и от руки. Главное — проставить на нем все необходимые размеры и указать количество и расположение всех основных элементов конструкции.

Далее, когда параметры будущего строения определены, можно переходить к работе на местности. Начинают производить разметку участка под очистку и выкапывание котлованов (бурение скважин).

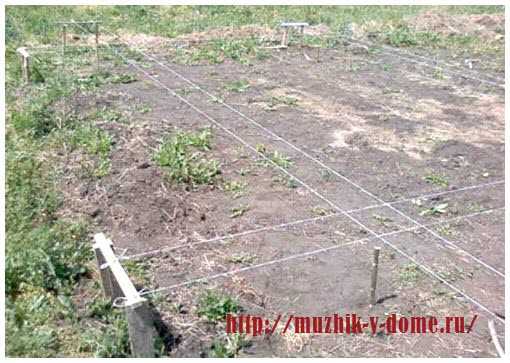

Для разметки линий месторасположения беседки на участке используются колышки натянутыми шнурами. Углы территории, отведенной под фундамент, обозначаются специально изготовленными для этой цели угловыми элементами -— обносками, которые помогут быстро справиться с процессом разметки. Все детали разметки – колья и обноски, должны быть прочно зафиксированы, так как между ними натягиваются шнуры. С каждой из сторон будущего строения протягивается по два шнура — они определят не только линию, но и ширину траншей под обустройства столбов фундамента, если это предусмотрено проектом.

Следующим шагом идет очистка участка от верхнего плодородного слоя почвы. Если этого не сделать, то сорняки со временем прорастут между досками пола, а бороться с ними будет крайне затруднительно. После обустройства фундамента, пространство под беседкой рекомендуется засыпать слоем песка, а затем щебня, которые необходимо хорошо утрамбовать.

Теперь вымеряются и точно определяются места, где будут установлены фундаментные столбы. Расстояние между ними определяется площадью беседки и толщиной используемого бруса для обвязки и толщиной досок для настила пола. Но чаще всего оно не превышает 1400÷1500 мм. Центры ям иди скважин обозначаются забитыми кольями или перекрестьями натянутых шнуров.

Следующим шагом необходимо вырыть котлованы (или пробурить скважины) под обустройство столбов. Соответственно, эти ямы могут иметь круглую или квадратную форму в сечении. Кроме этого необходимо учитывать, какая опалубка будет использована для возведения опорных элементов конструкции.

Если планируется установить съемную опалубку, на всю высоту колонны, то котлован должен быть больше ее планируемого размера, примерно на 150 мм с каждой из сторон. После снятия опалубки пространство вокруг столба заполняется так называемой обратной засыпкой, в которую входит ранее изъятый грунт, вперемешку со щебнем или крупным гравием. После засыпки этой смеси ее хорошо уплотняют.

При использовании несъемной опалубки, которая одновременно станет своеобразной защитной оболочкой колонны, котлован роется (бурится) размером, равным наружному диаметру или внешним линейным размерам столба, в зависимости от выбранной формы и от типа опалубки.

Глубина скважин для опор под беседку может варьироваться от 400 до 1500 мм. Она зависит от таких факторов, как структура грунта, глубина промерзания почвы в конкретном регионе и материал изготовления беседки. Если ее планируется построить из кирпича, то заглубление и размер столбов в сечении должен быть значительно больше.

Однако, как правило, летние постройки возводятся из древесины. И если грунтовые слои имеют плотное структурное строение, а беседка возводится в одном из центральных регионов России, то опоры достаточно будет заглубить на 600÷700 мм. При этом необходимо учитывать и то, что потребуется «резерв» глубины для обустройства песчано-щебёночных «подушек» под фундамент.

Следующий этап работ заключается в подготовке дна выкопанных котлованов (скважин). В первую очередь в них делается засыпка песчаной подушки, которая должна быть хорошо утрамбована. Толщина этого слоя должна составлять 100÷150 мм. Песок в данном случае выполняет функцию защиты колонн фундамента от возможных подвижек грунта при его промерзании. Сверху песка рекомендовано уложить слой щебня (или гравия), который может составлять 100÷150 мм, который также необходимо уплотнить.

Теперь пришла очередь установки опалубки. Необходимо отметить, что самыми распространенными в частном строительстве конструкциями являются одноразовые или несъемные материалы. Эти изделия просты в монтаже и доступны по цене, и особенно хорошо подходят для обустройства фундамента под такое легкое сооружение, как беседка.

samstroy.com

Столбчатый фундамент: виды и особенности конструкций

Строительство основания на столбах актуально для домов с легким стеновыми конструкциями. Столбчатый фундамент для дома выполняется, если в качестве основного материала применялись дерево, кирпич или каркасные изделия. Цоколь может заливаться и под кирпичом, но в этом случае делают глубокие заглубления. Столбчатый прочный фундамент по сравнению с ленточным отличается недорогой себестоимостью работ, увеличивает несущую способность здания на болотистой, торфяной, песчаной почве, переувлажненных или сильно промерзающих грунтах.

Отличия основания на столбах

Описание фундаментальной основы согласно СНиПу 3.02.01-87, ГОСТу 20522-75 и СНиПу 2.02.01-83 сообщает о следующих конструктивных характеристиках:

• для изделия применяются столбики, заглубленные на 1,5 м в почву (средний показатель равняется 0,5 – 0,7 м). Верх изделий выступает на 0,2 – 0,5 м;
• фундамент на столбах выполняется строго в зонах углов строения, на местах пересечения стен и межкомнатных перегородок;
• постройка с большой нагрузкой требует усиления дополнительными опорами длиной 3 – 3,5 м;
• расстояние между столбами варьируется от 1,5 до 3 м и зависит от массы, этажности дома и типа грунта;
• ростверок организовывается обязательно – он выполняет функцию распределения нагрузки. В конструкциях из дерева используются брусья или бревна с обвязкой. Здания из кирпича предусматривают ростверки из металлошвеллера, балок, монолитного армирующего каркаса.

Строительство по проекту фундамента легкого столбчатого выполняется с учетом региональных климатических условий, режима эксплуатации конструкции.

Основные разновидности оснований на опорах

Устройство столбчатого фундамента оправдано для дачных домов, загородных каркасных коттеджей, бань, беседок, хозпостроек. При выборе материала для опор специалисты акцентируют на общей массе сооружения. Жилище или хозяйственный блок из тяжелых материалов с легким фундаментом имеет риски деформации – просадке или искривлению стен.
Современная классификация цоколей, изготавливаемых под столбы, предусматривает сходную технологию выполнения. Различия заключаются в типе материала, с помощью которых проводятся работы.

Железобетонные монолиты

Монолитные сооружения из бетона отличаются прочностью и надежностью, подходят для возведения жилых строений. Основания характеризует плотность, подходящая для работ на неподвижных грунтах. Строительные нормативы допускают подобный фундамент столбчатый для усиления домов из дерева, рассчитанных на 1 – 2 этажа.

Кирпичные цоколи

Столбчатый фундамент из кирпича распространен благодаря долговечности и устойчивости. Прочная конструкция получается, если использовать качественный материал с обжигом. Мероприятия по обустройству жилого двухэтажного здания можно проводить на плотных почвах, соблюдая сечение опоры 40х40 см.

Блочные конструкции

Столбы для фундамента из бута, бутобетона, асбестовой трубы либо винтовых свай по прочности и способности выдерживать большие нагрузки соотносимы с кирпичными. Сооружения отличаются в зависимости от используемого материала:

• с бутовым камнем не работают на холмистых местностях или на пластичных грунтах – постройки теряют устойчивость и могут разрушаться;
• бутобетонные составы размещают порядовым способом или заливают тесто из бетона в каркас из бута;
• асбестовые трубы подбирают диаметром 15 см для деревянных домов, для массивных конструкций диаметр увеличивается от 25 до 40 см. Труба также используется как опалубка для крепления армированных свай;
• металлические сваи ввинчиваются непосредственно в почву. Прием повышает устойчивость здания на плотных или пластичных почвах.

В зависимости от типа грунта и конструктива здания выбираются столбы – фундамент должен иметь устойчивость и надежность даже в интенсивных условиях эксплуатации.

Технические параметры материалов для строительства

При возведении столбчатой разновидности фундамента необходимо тщательно выбирать материалы – так определяется качество сооружения и длительность монтажных мероприятий. Современный рынок предлагает застройщикам следующие виды изделий:

• трубы из асбестоцемента. Элементы легко и не затратно перевозить, но при недорогой себестоимости материалов имеются ощутимые затраты на бурение ям.
• кирпич. Блоки отличает дорогая цена, длительный срок эксплуатации и хорошая ремонтопригодность. При обустройстве основы на почвах, подверженных вспучиванию, есть риски деформаций.
• дерево. Недорогой материал с минимальной износостойкостью. Опоры могут повреждаться насекомыми, загнивать, если не провести предварительную подготовку – обработку антисептическими, гидроизоляционными и антисептическими составами.
• железобетон. Характеризуется долговечностью, прочностью, оптимальной ценой. Недостаток материала – трудоемкие монтажные операции.

Изучив специфические особенности материалов, хозяева частных владений могут подобрать оптимальный вариант.

Заглубленность фундамента – особенности классификации

По углублению ямы под фундамент, сооружения подразделяется на мелкозаглубленные и заглубленные. Критерии выбора основываются на типологии почвы под застройку:

• мелкозаглубленные варианты обустраивают на песчаниках, скальных породах с глубоким расположением почвенных вод, которые не смещаются под воздействием погодных факторов. Опорные элементы закапывают на расстоянии 65-70 см;
• заглубленные основания располагают в толще грунта на 1,5 – 2 м. Конструкции оправданы в регионах с землями, промерзающими до 50 см и нестабильными подвижными почвами.

Стандартное расстояние, которое будет между опорными столбами для фундамента, равняется 100 – 200 см.

Как рассчитать проект фундаментальной столбчатой основы?

Строительство столбчатого фундамента своими руками начинается с его калькуляции. Чтобы рассчитать свой проект, можно воспользоваться бесплатными онлайн-программами. Вам понадобятся следующие исходные данные:

• глубина залегания опоры;
• местность, на которой находится конструкция;
• примерная масса здания с учетом отделки, коммуникаций и меблировки;
• общая масса фундамента;
• сезонные факторы – ветровые и снежные нагрузки;
• тип грунта, метраж промерзания, расположение УГВ.

Проведя несложные операции, вы вычислите, как сделать основание и закупить столбы с нужным сечением и несущей способностью.

Технология обустройства цоколя с ростверком

Чтобы залить столбчатый фундамент ростверкового типа, понадобиться рассчитать проект. Снеговая нагрузка равняется 100 кг/м2, внутреннее наполнение – еще 100 кг/м2, несущая способность грунта – 0,5 – 0,6 кг/м2. В работе понадобиться поэтапное руководство от профессионалов, которое приведено ниже.

Выкапывание траншей

Для домашнего строительства оправдано бурение ямок диаметром 15-20 см, которое делается садовым буром. Дальнейшие мероприятия предусматривают:

1. Армирование ямок рабицей с мелкими ячейками.
2. Засыпка траншей смесью бетона М200 и песка.
3. Фиксация по центру канавы арматурных прутов с выступом на 10 см.

Чтобы жидкий цементный состав не впитывался в почву, укладывают гидроизоляцию из рубероида или полиэтилена.

Установка опор

Оптимальный материал под столбы – отрез трубы из асбестоцемента 10 см в диаметре. На кусок укладываются арматурные штыри 12 мм в диаметре. Конструкция устанавливается на строительный «башмак», заливается пескобетоном и трамбуется. Наверху для прочности крепят небольшой арматурный прут.
Повторное бурение
Работы выполняются после того, как сделанный бетон схватился – через 5-6 дней. Последовательность мероприятий выглядит так:

1. Буром проделываются отверстия 30 см в диаметре с углублением ниже уровня промерзания почвы.
2. В проем вставляется столб, рассчитанный на нагрузку массой 11 тонн.
3. Отверстие засыпается извлеченным грунтом.

Почвосмесь обязательно трамбуется.

Формирование ростверка

Материалом для ростверка служит бетон, дерево или металл. Располагают элемент с выступом над грунтом на 10 см. Конструкция выдерживает нагрузку небольших строений из бруса, бревна или каркасных изделий.

Классический фундамент со столбчатой опорой

Алгоритм, как правильно сделать столбчатый фундамент своими руками, подходит для всех материалов опоры – камня, кирпича, железобетона. Работы имеют строгую последовательность, от которой зависит надежность и прочность сооружения.

Подготовительные задачи

Перед тем, как бетонировать опорные элементы, нужно очистить местность, снять верхний дерновый слой почвы на высоту 30 см. При наличии глинистых грунтов изготавливают подложку на основе гравия или песка. Подготовка гарантирует ровную поверхность, где удобно проводить разметку. Перенесение схемы основания на поверхность проводится при помощи колышков, веревки и песка.

Обустройство ям

При подготовке ям существует одно правило – строгое осевое расположение. Выкапываются траншеи вручную, для масштабных задач оправдано арендовать экскаватор. Удаляя грунт, руководствуйтесь следующими требованиями:

• стенки отверстий, углубленных на 1 м, не укрепляют;
• увеличение глубины предусматривает формирование откосов, установка брусьев с распорками.
• фактическую глубину ямы делают на 30 см больше расчетной.

Ширина отверстия выбирается с учетом наличия опалубка и распорок.

Монтирование опалубного каркаса

Опалубка под столбчатый фундамент изготавливается из оструганного бруса толщиной 4 см и шириной 1,5 см. Допускается монтаж досок ДСП, листов металла или фанеры с устойчивым к воздействиям влаги покрытием. Опалубка для столбчатого фундамента устанавливается по линии бетона.

Выполнение армирования

Для армирования фундаментной опоры используются стержни класса А3 от 12 до 14 мм в диаметре. Устанавливают перемычки вдоль, соблюдая горизонтальное направление и шаг в 20 см. Как альтернативный материал применяют штыри 6 мм в диаметре.

Технология заливки

Работы по заливке подразумевают укладку бетонного теста в трубы. Смесь располагают слоями высотой 20-30 см и трамбуют вибропрессом. Благодаря применению ручного инструмента состав становится однородным – из него выходит воздух.

Гидроизоляционные мероприятия

Для защиты от влаги используется подход аналогичный тому, которым гидроизолируется ленточный фундамент, своими руками изготавливают холодную или горячую мастику, наклеивают мембраны, рубероид.

Выполнение ростверка

При помощи ростверка обеспечивается жесткость и устойчивость сооружения. Самый простой вариант для домашнего строительства – выполнение сборного железобетонного пояса. Задачи проводятся поэтапно:

1. Перемычки привариваются друг к другу обрезками арматурных штырей на монтажные пели.
2. Монтируется опалубка, фиксируется арматурный каркас и заливается тестом из цемента марки М200.
3. После набора бетоном прочности, проведения гидроизоляционных работ пазухи канавок засыпают грунтом и крепят перекрытия.
4. Для защиты подвального помещения формируют забирку (стену) из кирпича.
5. В забирке проделываются коммуникационные отверстия.

Декор внутри постройки выполняют из фальш-панелей или сайдинга. Для строительства повышенного ростверка организовывают подушку на основе песка или гравия толщиной 10-15 см. Конструкция оправдана на пучинистых почвах для снижения УГВ и поднятия грунта при понижении температуры.

Незаглубленные виды фундаметов

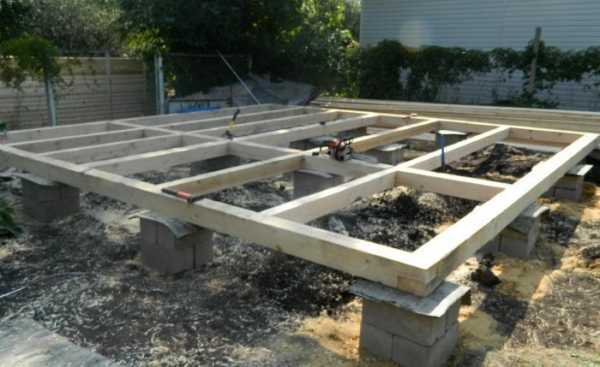

Столбчатый незаглубленный фундамент выполняется своими руками легко – пошаговая инструкция презентует подробную этапность работ.

Технология строительства

Незаглубленное основание на столбах или блоках выполняется в строгой технологической последовательности:

1. Размечается площадка – очищается от мусора, снимается дренажный слой, устилается подушка и формируется гидроизоляция.
2. Определяются точки размещения опор – блоков из бетона с параметрами 20х20х40 см.
3. Выкапываются небольшие траншеи с обязательным строительством подложки из песка.
4. Монтируются опорные элементы – на один столбик будет нужно 4 блока указанных габаритов. Их выкладывают в два ряда, соблюдая расстояние в виде шахматки между опорными столбами будущего фундамента.
5. Проводится заливка столбчатого фундамента – швы обрабатываются плотным раствором на основе цемента.
6. Стыки обязательно защищаются от влаги битумной мастикой, рубероидом или стеклоизолом.

Сооружение обустраивается на почвах непучинистого типа или грунтах со слабым вспучиванием и оправдано для легких построек (деревянных домов, бань, хозяйственных блоков, пристроек или летних кухонь). Мероприятия на скальных породах целесообразны при возведении бревенчатых или брусовых домов. При уменьшенном пучении основание делают на песчаной подушке.

Как сделать мелкозаглубленное основание?

Установка мелкозаглубленного столбчатого универсального фундамента оправдана для каркасных конструкций. В качестве опалубки применяются пластиковые, асбестовые трубы, а столб из железобетона принимает всю нагрузку легкой кухни, бани, дома или беседки.

Выбор диаметра труб

Параметры отрезков трубы определяются нагрузкой здания:

• легкие строения предусматривают диаметр элементов 10 см. На них понадобится около 0,1 кубометра бетонного теста;
• бревенчатые дома требуют изделий с диаметром 25-30 см. В первом случае будет достаточно 0,5 м3 бетона, а во втором – 1 м3 смеси.

Указанные выше параметры актуальны для бетонной фундаментной подложки.

Схема мероприятий

Столбчатый долговечный фундамент можно сделать своими руками, ведь пошаговая подробная инструкция включает поэтапные работы:

1. Строительная площадка подготавливается. Нужно удалить мусор, инородные предметы, снять дерновый слой и выровнять почву.
2. Проводится разметка территории. Используя колышек, веревку, отмечают конфигурацию постройки – стены, углы, перегородки.
3. С помощью ручного бура проделываются траншеи на глубине 20 см. Для подушки углубленность увеличивается.
4. Обстраивается бетонная подушка. На дно ямы засыпается щебень, по наружному контуру будущего здания устанавливается опалубка для бетонного фундамента. Последующие действия заключаются в формировании армирующего каркаса. К арматурным прутам привариваются горизонтальные элементы.
5. Поверх арматуры заливается бетонная смесь послойно и протыкается арматурным штырем.
6. После застывания состава проделываются отверстия с применением спецтехники.
7. Устанавливаются трубы, выступающие на 10 см, выравниваются по уровню и закрепляются деревянными брусьями. Близкий УГВ предусматривает работы по гидроизоляции.
8. Основание трубы на 0,5 м заливается смесью бетона и гравия. На 1 часть цемента М500 понадобиться 2 части песка и 2 части гравия.
9. После помещения бетонного теста трубы приподнимают на 20 см, фиксируют и оставляют на 21 день до полного застывания материала.
10. Проводят гидроизоляцию внешней поверхности опор рубероидом, засыпают яму песком, поочередно проливая и утрамбовывая его.

Работая с трубами, целесообразно поместить внутрь арматурный прут и залить трубу бетоном. Дальнейшие мероприятия проводятся только после отвердевания состава.

Выгоды строительства фундамента на столбах

К достоинствам, которыми отличается установка прочного столбчатого надежного фундамента, относятся параметры:

• надежности – сроки эксплуатации жилого дома продлеваются до 100 лет;
• универсальности – сооружения применяются на пучинистых, глинистых или плотных грунтах;
• экономичности – работы имеют небольшую себестоимость, и, по сравнению с ленточной или монолитной конструкцией, застройщик экономит в 2 раза больше средств;
• отсутствия масштабных подготовительных задач, минимальных затрат на гидроизоляцию;
• скорости монтажных мероприятий – строительство можно выполнять самостоятельно;
• быстрых сроков постройки дома, дачи или хозяйственного блока.

Конструкции исключают обустройство погреба, но идеально подходят для легких построек. С целью организации подпола оправдан ленточный фундамент своими руками.
Строительство самостоятельно фундамента на опорах столбчатого предусматривает правильный выбор глубины, которая зависит от расстояния промерзания почвы. Опытные специалисты рекомендуют рассчитывать конструкцию, чтобы исключить ее деформации и растрескивания.

idachi.ru

Столбчатый фундамент своими руками: пошаговая инструкция

Столбчатый фундамент – вариант не сплошной конструкции, которая используется под сооружение легких построек, каркасных и щитовых домов. Основное его преимущество – быстрота и простота возведения, минимальные затраты по стройматериалам. Пошаговая инструкция возведения столбчатого фундамента своими руками заключается в себя несколько основных этапов: расчет количества столбов, разбивка участка, земляные работы и сооружение фундамента.

Расчет количества столбов

Таблица №1 Расчет количества столбов

В основе расчета лежат два показателя:

• сопротивление грунта,
• несущая способность опор.

Первая величина является табличной, поэтому выбирается с учетом типа грунта на строительной площадке (см. таблицу №1 ). Именно от нее зависит, какое сечение будет у столбов. Вторая является расчетной, где в основном учитывается вес постройки. Но так как опорно-столбчатый фундамент сооружается под легкие одноэтажные строения, то можно упростить расчеты, взяв за основу расположение опор. Их обязательно возводят под углами строения, а также в местах стыка перегородок и внешних стен. Промежуточные столбы располагают в диапазоне 1-2 м между собой в зависимости от их сечения.

К примеру, если для возведения опор используется полнотелый бетонный блок размерами 390х180х190 мм, уложенный попарно, то расстояние между стойками можно оставить 2 м. Если применяется кладка в полтора кирпича, то шаг расположения надо уменьшить до 1,5 м.

Материалы для столбчатого фундамента

Фундаментную конструкцию из столбов сооружают на плотных почвах, на пучинистых грунтах надо использовать свайную разновидность, ленточную или плитную. Поэтому столбчатый фундамент – это или мелкозаглубленное сооружение, или заложенное ниже промерзания грунта на 20-30 см.

Возводят ее из блочных материалов (кирпич, бетонные или газосиликатные блоки, бревна или брус) или в виде монолитного элемента способом заливки в опалубку бетонного раствора. Опалубка может быть разборной или неразборной из труб (пластиковых, стальных, асбоцементных).

Разметка под фундамент

Разметка мест расположения столбов, к примеру, фундамента прямоугольной формы – это точное нанесение периметра сооружения на плоскость стройплощадки. Здесь главное выставить углы строения под 90°. Сделать это просто. Надо взять за основу правило «золотого треугольника», оно же теорема Пифагора. То есть, одна сторона угла должна равняться 3 м, другая 4 м, а расстояние между концами сторон, оно же гипотенуза прямоугольного треугольника, должно равняться 5 м.

Периметр строения обозначается прочной бечевкой или шпагатом, которая натягивается между вбитыми в грунт по углам постройки клиньями. Окончательно проверить правильность нанесенной разметки можно измерением диагоналей. Они по длине должны быть равны.

Земляные работы

Здесь все зависит от того, из какого материала столбчатый фундамент решено возводит:

1. Если это блочные материалы, тогда под них лопатой выкапывается прямоугольной формы яма. Глубина определяется на стадии проведения расчетов. Обычно блочная разновидность является конструкцией малозаглубленной или поверхностной.
2. Если это бетонный раствор, то под столбы бурятся скважины круглого сечения, для чего можно использовать садовый бур. К примеру, монолитная опора сечением 200 мм² и глубиною 1 м выдерживает 3-7,5 тонн нагрузки в зависимости от типа грунта.
3. Монолитная конструкция может быть и прямоугольного сечения, для чего необходимо сооружать под каждый столб опалубку, соответствующей формы. Объем земляных работ в этом случае сильно увеличивается, потому что для установки опалубки необходимо пространство. Поэтому размер ям увеличивают по 40-50 см с каждой стороны.

Сооружение опорно-столбчатого фундамента

Рассмотрим все разновидности по отдельности с учетом используемых стройматериалов.

Возведение блочного фундамента

Ямы квадратного сечения выкопаны, в них надо сделать трамбованную подушку из песка толщиною 30 см. Этот размер выбирается не зря. Песок такой толщины выполняет дополнительно функции гидроизоляции. Через такой слой вода снизу не доберется до фундаментных столбов.

Теперь о сборке блоков:

1. В ямы, расположенные по углам постройки, укладываются по одному бетонному блоку. Их укладывают ближе к внешней стенке.
2. С помощью шнурки, натянутой между блоками, и уровнем, блоки выставляются в одной горизонтальной плоскости. Обычно под те, которые находятся ниже, подсыпают песок, приподнимая до требуемого уровня (до шнурки).
3. Рядом с уже уложенными блоками укладывают еще по одному так, чтобы оба элемента составляли единую верхнюю плоскость, расположенную точно по горизонту.
4. По натянутым шнуркам укладываются и выставляются промежуточные столбы.
5. После чего второй ряд блоков укладывается на кладочный раствор поверх первого ряда, только поперек, чтобы образовалась перевязь. Здесь последовательность точно такая же: собираются угловые элементы, натягивается шнурка между ними с выставлением по горизонтали, наращивание промежуточных столбов.

Если столбчатый фундамент сооружается из кирпича, то технология сборки ничем от предыдущей не отличается.

Кладку камней надо проводить с перевязью не только по вертикали, но и по горизонтали.

Заливка монолитного столбчатого фундамента

Есть два способа заливки, которые друг от друга отличаются наличием опалубки или отсутствием. Если на участке грунт плотный глинистый, то устанавливать трубы в подготовленные скважины нет необходимости. Кусок трубы потребуется только для формирования цокольной части (над грунтом). Важно – выставить трубы между собой по горизонту.

Делать это надо точно так же, как и при выставлении столбов из блочных материалов:

1. Для этого в скважину засыпается песок, трамбуется.
2. Кусок рубероида скручивается в трубку диаметром, равному диаметру скважины, куда и вставляется.
3. Сверху скважины устанавливается труба высотою, равной высоте внешней части опорного столба.
4. Внутрь можно установить армирующий каркас из арматуры. Если строение легкое, к примеру, беседка или летняя терраса, то армокаркас можно не использовать.
5. Производится заливка бетонного раствора с трамбовкой.
6. Через 28 дней фундамент можно нагружать.

Если на участке грунт мягкий (рыхлый), к примеру, с большим количеством песка, то в скважины лучше установить трубы. Их монтаж, выставление в горизонтальной плоскости, заливка бетонного раствора производятся так же, как и в предыдущем случае.

Заливка монолитных столбов в съемную опалубку

Это более сложный процесс, потому что связан со сборкой опалубки, которую через 7 дней после заливки бетона надо разобрать и удалить.

1. В подготовленные ямы засыпается песчаная подушка.
2. Собираются опалубки квадратного сечения из досок или плоских прочных материалов: фанера, ОСП, металлический лист, профнастил и прочее. Основное требование к конструкции – прочность, потому что заливаемый внутрь бетонный раствор будет давить на стенки опалубки своим весом.
3. Устанавливается армирующий каркас из стальной арматуры, которая по форме собой представляет клетку с шагом между стержнями в пределах 10-20 см.
4. Заливается бетон, который трамбуется.
5. Через неделю опалубку можно демонтировать, а нагружать опорные столбы можно через 28 дней. За это время бетон наберет свою марочную прочность.
6. После разопалубки столбы засыпаются грунтом с трамбовкой.

Каменные столбы

Природный камень, как материал для сооружения опорно-столбчатого фундамента, используется нередко. Конструкции из него получаются прочными и надежными. Чисто технологически столбы из камня взводятся по двум технологиям:

• в виде кладки,
• как бутобетон.

  Фундамент из бутового камня

  Фундамент в виде кладки




Кладочная технология считается сложной, потому что приходится подбирать куски материала по размерам. Большие камни укладываются вниз. По мере поднятия столба их габариты можно уменьшать, но лучше, чтобы все блоки были одинаковыми. При этом колотая поверхность камней создает сложность подгонки одного элемента к другим. Производитель работ должен иметь опыт кладки камней в столбы.

В этом плане бутобетонный способ проще, но в плане расхода бетонного раствора невыгоден, потому что смесь собой должна заполнить все пустоты между камнями. А это большой объем. Бутобетонные столбы сооружаются по следующей технологии:

• собирается опалубка;
• в нее засыпается песчаная подушка;
• укладываются камни в один ряд;
• заливается бетон, который должен собой заполнить пустоты;
• укладывается второй ряд камней;
• заливается бетон;
• И таким образом до требуемой высоты опорного столба, а точнее, до верхних краев опалубки.

Любой опалубочный способ сооружения опорных столбов требует точного выставления именно опалубки, как по высоте каждого элемента, так и по горизонтали между всеми. Для подгонки столбов по высоте последний слой камней можно выложить из кусков небольших размеров или заливкой бетона толстым слоем.

Видео: Установка опалубки столба, армокаркаса и заливка пятки столбчатого фундамента

Видео 2: Обратная засыпка и заливка столба

fasad-prosto.ru

Заливка столбчатого фундамента своими руками

Постройка любого строения начинается с возведения основания под него. От качества фундамента

Заливку столбчатого фундамента осилит даже неопытный строитель. Популярность этого вида фундамента обусловлена рядом плюсов, среди которых на первом месте стоит низкая себестоимость.

Столбчатое основание обеспечивает высокий уровень качества несущей конструкции сооружения, а объем земляных и строительных операций сводится к минимуму. Подходит под песчаную, заболоченную, торфяную почву, переувлажненные и глубоко промерзающие грунты.

Содержание статьи

Преимущества столбчатого фундамента

Используется при строительстве деревянных зданий, построек на подвижном грунте.

Фундамент подходит для террасы, бани, беседки. Он служит основанием под подсобные помещения, теплицы. Такая конструкция подходит строениям с высотой до 2 этажей.

К достоинствам столбчатого основания относят:

• Минимум энергозатрат;
• Быстрота возведения;
• Вероятность самостоятельного изготовления конструкции;
• Специальная техника не требуется;
• Умеренный расход арматуры;
• Устойчивость к агрессивным погодным условиям.

Разметка фундамента

Предварительно нужно исследовать почву, учесть глубину залегания грунтовых вод, степень вспучивания грунта, измерить все возможные перепады, сделать план столбчатой конструкции с учетом расположения и количества опор. Строительная площадка очищается от мусора.

Чтобы рассчитать опоры для свайного фундамента, необходимо сложить данные ветровой, снеговой нагрузки с массой здания. Полученное число делят на показатель несущей способности почвы. К значению добавляют 30%. Согласно строительным нормативам нагрузка на основание не может быть выше 70% несущей способности грунта.

Рассчитывается площадь подошвы столбика — его ширина умножается на длину. Ширина — произвольное значение, но не более 0,6 м. Потом вычисляется площадь фундамента. Полученное значение делят на площадь подошвы. Получается количество опор.

Далее устанавливаются колышки, прочно углубленные в грунт. Натягивается шнур или бечевка, чтобы наметить расположение свай. Точки пересечения шнура — центры столбов. Это внешний контур. Делаем внутренний, отступив от внешнего расстояние, равное ширине фундамента.

Отмечаем центральные точки столбов с помощью отвеса, что будет опущен с места пересечения веревки. В точности по отвесу нужно вбить колышек или арматуру.

Чтобы правильно выполнить разметку:

• Каждый угол планируемого здания должен стоять на опоре.
• Столбы устанавливают в точках соприкосновения стен здания.
• Расстояние между опорами не должно превышать 4 м, иначе произойдет деформация конструкции.

Выполняя разметки, прямые углы в точках сопряжения главных линий необходимо выровнять — в этом поможет теорема о Египетском треугольнике. Верхушки столбов нужно сделать на одинаковом уровне. Если возникнут малейшие отклонения в расчетах, потом трудно подрезать головки. Контрольную бечевку натягивают по отметкам гидроуровня.

Земляные работы

Выполнение имеет следующий вид:

• Снятие верхнего слоя почвы толщиной 15-20 см.
• Выравнивание почвы под столбики. Выполнение разметки.
• Выкапывание лунок для опор. Если глубина большая, используется бур. К ширине столба добавляют ширину опалубки.
• Установка опор.
• Добавление песка, щебня. Утрамбовка основания.
• Укладывание гидроизоляции под подошву опор.
• Изолировать части конструкции можно рубероидом, полиэтиленовой пленкой.

Из чего делать столбы

Различают столбы круглого и квадратного сечения. Самый нетрудоемкий вариант — готовые трубы. Лучше всего металлические, но это дорого. Дешевле стоят обрезки металлических труб. Прочность фундамента можно обеспечить путем использования асбестоцементных труб с диаметром 150-400 мм. Если строится деревянная баня, армировать необязательно.

Когда хочется сэкономить, под столбы подойдут канализационные трубы из пластика. Их можно использовать, даже если на них имеются трещинки, сколы. На прочности это никак не отразится, а себестоимость уменьшится в разы.

Столб в виде рулона из нескольких слоев рубероида экономнее, но в него сложнее заливать бетонную смесь. Работу придется выполнять послойно.

Если делать столбы с квадратным сечением, можно использовать деревянные щиты или металлическую опалубку с сечением от 20 см.

Можно использовать прочный кирпич в качестве опалубки под фундамент. Годится только обожженный кирпич. Размер сечения кирпичного столба составит 40 см и более. Тогда он выдержит нагрузку.

Монтаж арматурного каркаса

Выполняется с помощью арматуры с сечением 10 мм. Лучше выполнять армирование с расширением опоры, этот вариант надежнее.

Понадобятся 4 отрезка проволоки длиной по 2,4 м. концы прута будут загнуты в виде буквы L на 3-6 см от нижней части столба. Длина загиба составит 0,1-0,13 м. после окончания подготовительных работ прутья сшиваются в единый каркас без помощи сварки. Соединяют арматуру вязальной проволокой.

Связка выполняется не сильно прочно. Это даст возможность прокрутить пруты вокруг своей оси. Если нужно сделать армирование без расширения, выполняется та же самая работа, только связь арматурного каркаса нужна жесткая — с помощью сварки или плотного соединения вязальной проволокой.

Заливка бетонного раствора

Выполняется после укладки подстилающего слоя и армирования. Бетон можно приобрести готовый или сделать самому. Во втором случае предпочтительнее использовать марку цемента М400-500 без добавления извести.

Раствор замешивается из цемента, песка, щебня в пропорции 1:3:5. Обязательно следите за тем, чтобы у цемента не был просроченным, иначе это плохо скажется на фундаменте.

Бетон в ходе заливки непременно уплотняется с помощью куска арматуры или глубинного вибратора. Уплотнять нужно каждый слой — приблизительно по 20 см. После заливки столбы смачивают водой, накрывают пленкой, чтобы предотвратить испарение влаги.

Посмотрите видео:

Ежедневно нужно следить, чтобы сохнущий раствор не пересох. В случае необходимости его смачивают водой. Опалубку снимают минимум через 20 дней после заливки бетонного раствора.

Сроки высыхания

Скорость высыхания бетонной массы в опалубке зависит от температуры:

• +1°С — от двух недель;
• +5°С — в течение 9-10 дней;
• +10°С — не меньше недели;
• +15°С — от 5 суток;
• +20°С — 4 дня;
• +25°С — по истечении 3 дней.

Столбчатый фундамент готов к дальнейшей работе сразу после заливки бетона, но лучше дождаться полного высыхания смеси, чтобы гарантировать высокую прочность фундамента.

sdelai-fundament.ru

Заливка фундамента своими руками — Мужик в доме.Ру

Фундамент – это опора здания, и от того, насколько качественно он сделан, зависит устойчивость и долговечность всей постройки. Если вы решили заняться заливкой фундамента самостоятельно, необходимо подобрать правильное время и вооружиться серьезной теоретической подготовкой, в чем мы вам и поможем.

Виды фундаментов

Для строительства любых сооружений используется три основных вида фундамента: монолитный, ленточный и столбчатый. Процесс заливки всех трех видов очень схож, разница лишь в объемах работ и количестве материалов.

1) Монолитный (плитный) фундамент

Такой вид фундамента применяется для тяжелых многоэтажных конструкций, сделанных из камня, кирпича или бетонных блоков.

Плитный фундамент отличается своей непрерывностью и заливается по всей площади будущего дома.

2) Ленточный фундамент

Ленточный фундамент заливается лишь по периметру будущей постройки. Он достаточно прочный, чтобы выдержать тяжесть одноэтажного дома из кирпича или бетонных блоков, но для многоэтажных конструкций лучше применять более надежный монолитный фундамент.

3) Столбчатый фундамент

Столбчатый фундамент заливается отдельными блоками по углам и периметру постройки. Расстояние между этими блоками варьируется от 20 до 100 см. Такой фундамент подходит для облегченных построек, выполненных преимущественно из дерева.
Постройки на столбчатом фундаменте иногда делают немногим выше уровня земли, что обеспечивает им дополнительную защиту от подтопления.

Нужно ли использовать специальную технику?

Для постройки больших коттеджей все чаще используется профессиональная техника, такая как бетономешалка и бетононасос. Эти агрегаты значительно облегчают и ускоряют заливку фундамента.

Бетономешалка

Заказать доставку бетона можно в строительной фирме. Одна бетономешалка может доставить примерно 6-8 кубометров готовой смеси, поэтому нецелесообразно пользоваться подобной техникой в случае заливки столбчатого фундамента, вам не потребуется такой большой объем материала.

Необходимо, чтобы бетономешалка подъезжала к месту заливки фундамента как минимум с нескольких сторон, так как у бетона есть свойство расслаиваться на воду и твердые материалы. Если заливать смесь только с одной стороны, её жидкая часть быстро растечётся по всей длине, а более густая и каменистая часть останется на одном месте.

Бетононасос

Эта машина имеет раздвижную стрелу с бетонопроводом длиной до 50 метров. С помощью её можно заливать бетон с нескольких разных точек, а сам агрегат при этом будет оставаться в одном положении.

Бытовые бетономешалки

За один замес такая машина может приготовить до 200 кг бетона. Так как этого объема не хватит на полную заливку ленточного или монолитного фундамента, придется повторять цикл несколько раз. Конечно, это займет больше времени, чем при использовании промышленных машин, но все же будет быстрее, чем мешать бетон вручную.

Заливка фундамента дома: этапы

1) Разметка

Разметка полностью повторяет периметр будущего строения и его комнат. Осуществляется она с помощью деревянных колышков или арматуры, шпагата или бечёвки.

Разметку начинают с лицевой части дома, с правого его угла и дальше идут по часовой стрелке. Если вы делаете ленточный фундамент, разметка будет двойной.

Сначала с двух сторон от угла будущего фундамента вбиваются колья, так чтобы пересечение шпагатов образовывало угол. Затем колья связывают между собой бечевкой и только после этого можно приступить к разметке будущих комнат.

2) Траншея

В среднем глубина траншеи составляет 40 см + глубина, необходимая для подушки из песка и щебеня (подробней о подушке вы узнаете ниже).

После того, как траншея вырыта, не спешите убирать разметку. От нее можно избавиться только после возведения опалубки.

3) Опалубка

Опалубка сохраняет форму фундамента в неизменном положении на протяжении всего периода застывания бетонной смеси. Для разных способов заливки фундамента бетоном используются и разные виды опалубки: съемная и несъемная.

Съемная подразумевает собой конструкцию, которая служит только в качестве формы фундамента и ничего больше.

Несъемная опалубка является частью самого фундамента и выполняет определенные функции. Сегодня довольно распространена несъемная опалубка из пенополистирола. Этот газонаполненный материал отличается своей прочностью и низкой теплопроводностью. В дальнейшем он служит как дополнительная защитная «подушка фундамента».

Принцип возведения опалубки во всех трех случаях одинаков, поэтому подробно мы будем разбирать этот вопрос на примере более распространённой съемной опалубки из деревянных досок.

Возведение опалубки

Первым делом нужно сделать боковые щиты. Их ширина должна равняться высоте внешней части фундамента + 10-20 см.

Если вы делаете щиты из нескольких досок, соединяя их с помощью небольших колышков и гвоздей, следите за тем, чтобы шапки гвоздей находились с той стороны щита, которая непосредственно будет контактировать с бетоном, а сами колышки должны находиться с внешней стороны щита.

После того как необходимое количество боковых щитов изготовлено, их нужно вбить в землю по периметру траншеи.

Так как бетон при заливке оказывает существенное давление на боковые щиты, им необходимо придать еще больше устойчивости при помощи хомутов.

Помимо стандартных деталей, в опалубке могут быть направляющие доски, которые придают опалубке дополнительную устойчивость, и распорки, служащие для точной фиксации толщины фундамента.

Воздвигая фундамент, не забывайте, что со временем он осядет, и его нужно заранее делать примерно на 10 см выше, опалубка собственно тоже должна быть немногим больше. То есть, если высота вашего фундамента над уровнем земли должна быть 30 см, то опалубку вы воздвигаете высотой примерно 40 см, а высота бокового щита должна быть минимум 50 см.

4) Подушка фундамента

После возведения опалубки на дно траншеи засыпается подушка из песка или щебня.

Основная функция подушки фундамента – отвод вод. Щебенка и песок не впитывают в себя воду, поэтому под бетонным основанием всегда будет оставаться сухая устойчивая почва.

Толщина подушки должна варьироваться от 40 до 60 см в зависимости от влажности почвы. В засушливой местности можно обойтись подушкой и в 20 см.

Перед тем как засыпать подушку нужно отметить её примерную высоту. Это можно сделать при помощи обычных «зарубок» лопаты по боковым сторонам траншеи. Затем подушку засыпают в 2-3 слоя, каждый из которых тщательно утрамбовывается лопатой.

5) Арматурный каркас

Арматура – это скелет нашего фундамента, она придает ему дополнительную устойчивость. Армирование фундамента продлит срок эксплуатации всей конструкции на 20-30 лет.

Высота каркаса рассчитывается с учетом того, что все его детали должны быть полностью погружены в бетон. Для каркаса используется рифлёная арматура диаметром 8-16 мм, которую объединяют в единую конструкцию, по форме напоминающую клетку.

Проще и быстрее соединить арматуру при помощи сварки, но в этом случае железные элементы могут потерять большую часть своей прочности. Поэтому арматуру просто связывают между собой толстой проволокой.

Арматурный каркас можно вязать непосредственно внутри опалубки (если её ширина это позволяет) или же сделать отдельно. В последнем случае удобней связать несколько небольших частей и уже внутри опалубки объединить их вместе, опять же при помощи проволоки.

6) Бетонная смесь: приготовление

Классический состав бетонной смеси — цемент, песок, щебень и вода в соотношении 1/3/5/0.68 (мы не учитываем плотность воды, так как она равна единице). То есть на 50 кг цемента вам потребуется 150 кг песка, 250 щебня и примерно 34 литра воды.

Отдельно стоит сказать про самый важный элемент бетонной смеси – цемент. Основная характеристика цемента, которую нужно учитывать при его выборе – это прочность. Этот показатель колеблется в пределах от 100 до 600. Самым прочным считается цемент марки М600.

Нужно отметить, что прочность бетона и прочность цемента – это две разные вещи: чтобы получить бетон прочностью 250, нужно использовать цемент марки М500. То есть показатель прочности бетона – это показатель прочности цемента, поделенный пополам.

Чем прочнее цемент, тем он дороже. Для экономии стоит подбирать марку согласно своим потребностям. Для 2-3 этажного дома лучше использовать цемент М600, для одноэтажного дома стоит остановить свой выбор на марке М400-500, а для бани или гаража марки М200-300 будет достаточно.

7) Заливка бетонной смеси

Если вы решили заняться заливкой фундамента своими руками, вам потребуется ёмкость (например, тачка) и то, чем вы будите замешивать (лопата). Сначала смешивают сухие составляющие, затем заливают их водой. Бетон нужно размешать до достижения однородной массы. Смесь можно использовать в течение 1.5 часов после приготовления.

Бетон заливается внутрь траншеи небольшими «слоями» в 10-20 см. С помощью тяпки или лопаты бетон утрамбовывается. Это делается до образования на поверхности так называемого молочка – небольшой светлой пленки. Это молочко нужно периодически убирать, так как по своей сути оно является продуктом расслаивания бетона и только повредит конструкции.

После полной заливки фундамента под дом его выравнивают и оставляют в покое до первого схватывания (2-3 часа), а затем накрывают плотной мешковиной.

Бетон полностью затвердевает уже через 3 дня, но это еще не значит, что на фундамент можно воздвигать стены здания. Бетону нужно время для того, чтобы набраться прочности, и потребуется на это минимум 28 дней.

Опалубку с фундамента снимают на 4-5 день после заливки. Если сделать это раньше, фундамент потеряет форму, а позже вы просто не сможете отодрать доски от застывшего бетона.

Особенности возведения фундамента в разное время года

Оптимальная температура заливки фундамента +5°С. Если есть необходимость залить его зимой или летом, стоит изучить некоторые особенности.

1) Особенности заливки фундамента осенью

Осенью важно защитить фундамент от лишней влаги, накрыв готовую заливку водонепроницаемым материалом, например, целлофаном. Это покрытие нужно хорошо закрепить по бокам опалубки.

Также стоит накрыть целлофаном и внутреннюю часть самой опалубки. Это обеспечит ей дополнительную гидроизоляцию и сделает внешнюю поверхность фундамента более ровной.

2) Особенности заливка фундамента зимой и в начале весны

Первая сложность, с которой вы столкнётесь – это выкапывание траншеи. Перед тем как это сделать, вам придется освободить место для постройки от снега и накрыть его на 2-3 дня влагонепроницаемым материалом, желательно темного цвета. За это время зимнее солнце успеет немного прогреть почву, она станет мягче и податливей.

Опалубку в зимнее время лучше всего делать из пенополистирола, этот материал дополнительно утеплит фундамент.

Больше всего зимой придется повозиться с бетонной смесью. Основная её часть– вода– может просто-напросто замерзнуть. Если это допустить, бетон полностью потеряет всю свою прочность.

Существуют три способа предотвращения замерзания воды в бетоне, каждый из которых можно использовать как отдельно, так и вместе (так будет даже лучше). Стоит отметить, что все эти меры эффективны только при температуре до -15 градусов, при более суровых условиях заливать фундамент нельзя.

• Подогрев участка и самого фундамента

Этот способ заключается в том, что на протяжении всего времени заливки фундамента и первые три дня после, опалубка и сама смесь постоянно подогреваются с помощью различных приборов.

Профессиональные строители для решения такой задачи используют воздушные пушки, для тех же, кто строит самостоятельно, этот способ практически неосуществим.

• Дополнительный подогрев подручными средствами

Суть этого метода заключается в том, что через несколько часов после заливки фундамент покрывается мешковиной, а затем сеном, навозом или дёрном.

• Специальные добавки

Если в воду добавить обычную поваренную соль, она потеряет некоторые свои первоначальные свойства и будет замерзать только при температуре ниже ноля. Этой особенностью можно воспользоваться и при возведении фундамента. Соль добавляется в пропорции 7/1 (на 7 литров воды – 1 кг соли). Бетон, сделанный на основе соляного раствора, называется «холодным», он гораздо дольше сохнет и набирает прочность.

3) Особенности заливки фундамента летом и в конце весны

Главная неприятность при строительстве фундамента летом – палящее солнце. Под воздействием солнечных лучей из фундамента может испариться большая часть воды. Чтобы это предотвратить, придется увлажнять его небольшой струей воды каждые два часа первые три дня, и три раза в день (утром, днем и вечером) – последующие 2 недели. Если этого не делать, фундамент может растрескаться.

Теперь вы знаете все основные нюансы возведения фундамента и сможете выполнить его заливку самостоятельно.

muzhik-v-dome.ru
