Закрутка свай вручную – Как одному закрутить винтовые сваи – Как закрутить винтовые сваи своими руками? Пошаговый алгоритм действия с описанием и советами » Remtra.ru

Содержание

Ручной монтаж винтовых свай — Домина

Ввинчивание винтовой сваи в труднодоступном месте. Как без привлечения техники произвести монтаж?
Ручной монтаж может понадобиться для многих различных ситуаций:


— Маленькое кол-во шт., в связи с чем, строительные организации взимают большую плату за так называемую «минималку» (закрутить надо 2, а берут как за 7)
— Насаждения, нет доступа к определенной точке
— Сильные перепады, съезды, куда не сможет заехать техника.
— Отдаленные точки, лес, сопки и так далее…


Вариантов может быть очень много, именно по этому у нас имеются специальные переходники для свай серии F (для ручной закрутки). Вот уже более двух лет даем их нашим клиентам совершенно бесплатно под залог, который потом возвращаем, после передачи переходника обратно.

Суть очень проста. Переходник имеет оголовок с точно таким же круглым фланцем, имеющий диаметр 220мм, который прикладывается к фланцу свае и крепится болтами. От профильной трубы отходят уши, в которые просовывается рычаг.

Видео монтажа:



Чтобы приступить к ручному монтажу необходимо произвести следующее:


1. Разметка свайного поля
2. В зависимости от длины самого винта, чтобы было удобней крутить, можно немного подбурить, но не более чем 25% от всей длины. Т.е. если свая длиной 3000ммм, можно пройтись садовым буром, либо другим инструментом и предварительно сделать отверстие глубиной не более 500-700мм. Следует помнить, что чем больше (рекомендованного значения) будет подбуривание, тем меньшая несущая способность будет у Вашего будущего фундамента. По опыту можно сказать, что если такие работы проводить зимой, желательно делать это до января, где грунт промерзает не более 1м

3. Непосредственно погрузить винт в подготовленное отверстие (если винт не длинный, второй пункт можно пропустить)
4. Подключаем переходник с помощью болтов (3 болта d9-13mm с гайками можно приобрести в строительном магазине)

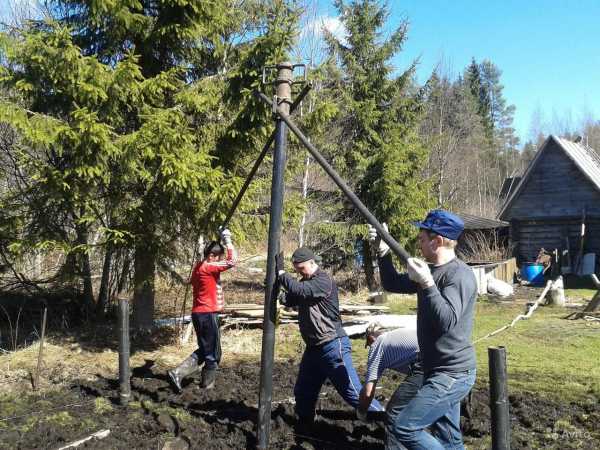

5. Просовываем трубы, которыми будем закручивать — это и есть наш рычаг. Приобрести их можно на любой металлобазе. Из курса физики все помня: чем длиннее рычаг, тем меньше усилий необходимо задействовать.
6. Далее все очень просто: два человека ходят по часовой стрелке, а третий должен контролировать вертикаль положения винта. Короткие сваи, в зависимости от длины, можно закручивать тремя людьми, чем тяжелее грунт и длиннее свая, тем больше рабочих может понадобиться.
7. Если закрутка идет очень тяжело, можно попробовать смягчить грунт водой, налив через отверстие во фланце простой воды, которая проникает в грунт и смягчает его, примерно в течении 20 минут.



Производить монтаж вручную это довольно непростое занятие. Особенно если зимой или в очень труднодоступном месте и самое тяжелое — все два фактора сразу. Продолжительность такой работы для одной точки может колебаться от одного часа до половины дня. Факторов, которые на это влияют тоже много: время года, длина сваи, увлажненность и тип грунта, сила самих рабочих.
Какую длину винтовой сваи и диаметр можно осилить вручную?

Диаметр максимум 89мм, не более. Все, что свыше это в районе фантастики или уходит в особенности грунта (болото, насыпной, куда не рекомендуется устанавливать данные винты).
С длиной сказать сложнее. Средняя длина, для такого ввинчивания, составляет от 1.6м до 2.5м. Все, что короче 1.6. — закрутиться имеет очень большие шансы. Все, что длиннее 1,6 уже зависит от местоположения (типа грунта). Например, на п. Горький 3000мм зайдут превосходно, а на п. Ильинка из-за плотных грунтов и скалы, максимум может достигать 1600мм.

В общем, все индивидуально, но данный способ очень помогает соорудить быстрый фундамент под беседку, баню, пристройку, антенную вышку и пр. в тех местах, где казалось это совсем невозможным.

Отдельное спасибо нашему постоянному клиенту Дмитрию, который смог предоставить фото и видео работ. (Производился монтаж четырех свай F76x1600x220 под пристройку к дому. Общее время работ составило около 4 часов)

dominastroi.ru

Завинчивание винтовых свай вручную – Свой дом мечты

Свайно-винтовые фундаменты довольно длительное время использовались военными строителями для создания в кратчайшие сроки сооружений в любой местности. Широкое распространение в гражданском строительстве это инженерно-техническое решение получило при совершенствовании технологии и материалов. При устройстве такого фундамента своими руками центральное место занимает вопрос соблюдения технологии завинчивания винтовых свай.

Свайно-винтовой фундамент: преимущества и недостатки

Сооружение основания дома при помощи свай представляет собой интересное, а в некоторых случаях, единственное техническое решение. Конструкция такого фундамента имеет ряд преимуществ:

  • Прочностные характеристики находятся на уровне сооружений из кирпича или железобетона.
  • Стоимость строительства такого основания ниже по сравнению с другими вариантами фундаментов, так как монтаж свай не требует трудоемких земляных работ с использованием специальной техники. Устройство свайного фундамента не сопряжено с необходимостью уборки мусора на строительной площадке. Высокая скорость строительства фундамента и минимальная потребность в рабочей силе также приводят к снижению сметной стоимости работ.
  • При ведении строительства на слабом или склоном к пучинистости грунте эта конструкция фундамента незаменима.
  • Возможность возведения домов в сложных условиях.
  • Производство работ возможно круглогодично. Они могут продолжаться после сооружения фундамента безостановочно, так как сваи не подвержены усадке.
  • Несущая способность конструкции находится на высоком уровне, причем в процессе ввинчивания свай происходит уплотнение грунта. Конструкция лопастей позволяет равномерно распределять нагрузки и препятствует пучению грунта при его промерзании.
  • В случае соблюдения технологии установки фундамент может прослужить порядка ста лет.

Следует отметить, что винтовые сваи имеют один недостаток – это материал, из которого изготавливаются сваи. В связи с тем, что они производятся из металла, существует большая опасность возникновения коррозийных процессов. Поэтому следует внимательно отнестись к качеству свай.

Другой недостаток свайного фундамента: при наличии прослоек твердого известняка, в каменистом или скальном грунте строительные работы невозможны.Также нельзя устроить подвальное помещение в доме с таким фундаментом. Если предусмотреть наличие подвала, то затраты будут равны стоимости сооружения фундамента ленточного типа.

Виды

Требования, предъявляемые к сваям

При выборе свай важно понимать, какие требования к ним предъявляются:

  • производство свай требует только применения новых труб;
  • ствол сваи должен быть бесшовным;
  • толщина лопастей должна составлять минимум 5 мм, а диаметр лопасти – не менее 300 мм;
  • не допускаются дефекты на сварном шве, соединяющем тело сваи и лопасти;
  • в технологический процесс производства свай должна включаться пескоструйная обработка перед покрытием антикоррозийным составом, что способствует надежному сцеплению лопасти и грунта.

Виды свай

Сваи

В зависимости от технологии производства сваи бывают литые, комбинированные и сварные.

Литые. Для отливки наконечников используются точные модели. Литые лопасти надежны в эксплуатации.

Комбинированные. Они состоят из лопасти и конуса. Наконечник выдерживает нагрузки до 50 т.

Сварные. Конструкция представляет собой металлическую трубу, конец которой заострен. К ней привариваются лопасти. Плазменная резка заготовок обеспечивает высокую точность изделия и повышает его качество.

Исследование грунта

При строительстве свайного фундамента следует учитывать ограничения по грунту. Поэтому рекомендуют провести диагностические работы на участке с целью определения характеристик грунта.

Помимо существующих ограничений, не исключается возникновение препятствий при завинчивании свай. Это может привести к выходу сваи из линии. Определенный риск неизбежен, но ситуация поправима. При выходе сваи из общего строя используют оголовок, который позволяет осуществить частичное выравнивание линии.

При наличии скального грунта или выявлении большого количества камней на различных горизонтах необходимо отказаться от строительства свайного фундамента. При относительно небольшом числе камней и неглубоком их расположении ведение строительных работ допускается.

Важен вид грунта

Для определения характеристик грунта на участке рекомендуется провести геологические изыскания своими силами. Они заключаются в пробном бурении, в результате которого, кроме выяснения характера почвы.

Начало работ вслепую может привести к лишним затратам труда и времени. В случае неудачи, возрастает расход свай.

При наличии сомнений, желательно обратиться в специализированную лабораторию для уточнения данных.

Технология завинчивания свай

Выбираем инструменты

Важный этап при закручивании винтовых свай вручную – выбор инструмента. Это позволит упростить проведение работ и сократить затраты времени. Потребуются:

  • лопата, потребуется для разравнивания поверхности земли в точке установки сваи;
  • отвес, для контроля вертикальности свай;
  • строительный уровень, для выставления отметок в горизонтальной плоскости;
  • рулетка, для проведения замеров;
  • молоток или малая кувалда;
  • две трубы и лом, для использования в качестве рычагов;
  • веревка или шпагат, для разметки;
  • угловая шлифмашинка, оснащенная дисками, для подрезки свай;
  • прочие инструменты, которые имеются в хозяйстве.

Разметка свайного поля

Предварительный этап перед проведением разметки свайного фундамента заключается в расчете числа опор.

Технически грамотная расстановка свай обеспечит надежность и долговечность здания в целом. При проведении расчетов придерживаются следующих общих принципов:

  • при сооружении легких конструкций не следует увеличивать интервал между сваями более 3-3,5 м;
  • для более тяжелых конструкций опоры располагают на расстоянии менее 3 м, а при наличии ветровой нагрузки – до 2,5 м;
  • при строительстве каркасных сооружений или срубов возможен монтаж свай с интервалом в 3 м;
  • в случае блочного строительства расстояние между опорами не должно превышать 2 м.

Реализация расчетов на строительной площадке, то есть разметка, должна происходить с особой тщательностью. Для этого требуется определить базис, который будет служить точной отсчета.

Проведение работ по разметке поля

Выбирается любая сторона фундамента и проводится идеально ровная линия (параллельно дороге или забору).

Далее на расстоянии, которое зависит от особенностей конструкции сооружения натягивается шпагат между вбитыми прутьями (колышками). При этом линия разметки имеет длину несколько больше, чем размер фундамента. В результате при пересечении линий габариты будут больше, чем требуется. Такая особенность позволит избежать помех, создаваемых прутьями, и облегчит контроль правильности ввинчивания свай.

Способы установки свай

Завинчивание винтовых свай может осуществляться вручную или быть механизировано. Применение механизации необходимо, если диаметр свай превышает 108 мм. Увеличение массы делает ручной труд непроизводительным и существенно возрастает риск отклонения от вертикали.

При проведении строительных работ в сложном грунте без специальной техники и применения направляющих не обойтись. Смонтировать сваи в пределах допустимого отклонения от вертикального положения (оно составляет 2°) практически невозможно.

Используется техника

Строительство крупных объектов производится только специальной техникой, работа которой подчинена бортовому компьютеру.

Рост габаритов свай – только одна из причин необходимости механизации процесса вкручивания. Другая заключается в том, что возможно возникновение препятствий при прохождении грунта.

В ходе выполнения работ возможно выявление дефектов свай, что приводит к ухудшению надежности фундамента. Чаще всего, производственный брак наблюдается в месте соединения лопасти с трубой, то есть из-за низкого качества сварного шва.

Завинчивание винтовых свай вручную

В соответствии с разметкой свайного поля копают лунки. Для этого используется лопата или бур. Лунки играют роль направляющих, поэтому нет необходимости углубляться более чем на 400 мм.

В качестве ориентиров для всего сооружения первыми монтируются угловые сваи. Они вставляются в лунки и присыпаются грунтом, который трамбуют по окончании работ.

Эта стадия ответственная и требует придания сваям строго вертикального положения. Перед началом процесса завинчивания свай, подготовленные рычаги вставляют в специальные отверстия в ней. Для выполнения этой работы достаточно двух человек. Наличие навыков сократит время на закручивание до 15-20 минут.

Работа вручную

Процесс ввинчивания продолжается до того момента, когда будет достигнута лопастями глубина, превышающая уровень промерзания. На всем его протяжении ведется постоянный контроль над перпендикулярностью положения сваи.

При возникновении препятствия на пути опоры, следует увеличить усилия. Если заглубление достигло глубины одного метра, допускается не предпринимать никаких действий и оставить все как есть. При меньшей глубине следует перенести точку ввинчивания. В критичных случаях происходит перенос всего фундамента.

При достижении требуемой глубины трубу обрезают при помощи болгарки на необходимом расстоянии. Для заливки ствола используется бетон марки М300. Этот процесс происходит до заполнения всей длины трубы.

При сооружении основания под временное строение заливку не производят.
Далее идет привязка оголовка к стволу и антикоррозийная обработка поверхности и швов.

Установка общего каркаса

Для равномерного распределения нагрузок сооружается ростверк. Он представляет собой конструкцию, которая объединяет сваи.

Общий каркас собирается методом, который зависит от используемого материала. На конструктивное решение ростверка влияет тип сооружения и величина нагрузки на фундамент.

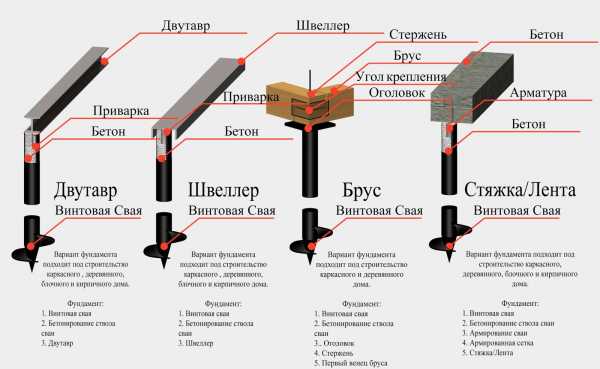

Установка каркаса

Для изготовления каркаса может быть использован:

  • стальной прокат;
  • деревянный брус;
  • бетон или железобетон.

Ростверк из металла имеет большую жесткость и прочность. Однако при возведении дома из дерева предпочтительнее использовать брус. В ходе его монтажа необходимо подкладывать гидроизоляцию между сваей и брусом.

Ростверка из дерева собирают болтами, шурупами или кронштейнами. Металлическая конструкция монтируется при помощи сварки или резьбовыми соединениями.

Устройство бетонного ростверка происходит по всей площади фундамента, которая заполняется раствором.

Такой каркас приемлем при строительстве любых сооружений с любыми размерами.

Таким образом, понимание области применения свайно-винтового фундамента и его основных характеристик позволит не допустить ошибок при строительстве.

small-house.ru

Винтовые сваи вручную — экономия бюджета

Специалисты не рекомендуют изготавливать и завинчивать сваи своими руками, так как работа эта ответственная и сопряжена с множеством рисков. Есть мнение, что установка винтовых свай ─ сложный технологический процесс, требующий специальной техники и особых навыков. Все же стоит изучить разные точки зрения и, оценив мнения специалистов и практиков, определить для себя оптимальный вариант.

Подготовительные работы перед установкой

При расчете винтового фундамента надо учесть такие моменты:

  • Вес постройки.
  • Вид и основные свойства почвы.
  • Промерзание почвы.
  • Уровень и перепады по сезонам грунтовых вод.
  • Максимальная нагрузка на сваи.
  • Запас для подрезки при выравнивании.

После уточнения всех пунктов, согласно СНиП 2.02.03-85 и характеристикам несущей способности, подбирают размер конструкции и рассчитывают количество свай. Для расчета лучше воспользоваться консультацией специалиста, который точно определит предельные технические характеристики свай конкретного производителя и требуемое их количество.

Потом надо сделать разметку поля, для чего план здания разделяют на прямоугольники. Допустимая погрешность по габаритам и диагонали ─ в несколько сантиметров. Начинают процедуру с углов, которые служат точками для разметки в соответствии с чертежом.

Если планируется использование установки для завинчивания свай, надо продумать подъездные пути. Для бетономешалки необходима электроэнергия 220 В и техническая вода для приготовления цементного раствора при бетонировании стволов конструкций.

Возможные проблемы

Монтажу могут помешать соседние деревья, каменистый грунт, закопанный строительный мусор. Усложняют процесс расположенные рядом с точкой установки забор или столбы.

Надо учитывать, что установка сваи невозможна на расстоянии ближе 30 см от любых построек. А если свая устанавливается рядом с пнем или деревом, надо помнить, что радиус разброса корней не меньше диаметра кроны дерева.

Иногда при завинчивании винтовой сваи вручную выясняется, что в грунте имеются камни. Если их размер не превышает 5 см, они не приносят большого вреда. Крупные камни на пути сваи останавливают процесс ввинчивания. Камни диаметром 5-10 см, обычно, не препятствуют закручиванию, но способны вызвать смещение острия сваи, а, соответственно, и отклонение ее оси от вертикали.

На видео — винтовая свая попала на камень

Если сваю приходится выкручивать назад, место установки надо раскопать, освободить яму от камней и продолжить монтаж. Выбраный грунт засыпать в яму и утрамбовать.

Если в грунте оказались бетонные блоки или плиты, крупный строительный мусор, установить винтовые сваи в этом месте не получится.

Когда крупный камень возникает на пути сваи на глубине ниже уровня промерзания грунта, можно его не беспокоить. Камень под сваей помогает выдерживать нагрузку, распределяя ее по толще грунта.

Антикоррозионное покрытие винтовых свай

На фото — свая покрытая антикоррозийным покрытием

Чтобы основание на винтовых сваях было надежным, надо грамотно подобрать вид антикоррозийного покрытия. При любом типе грунта покрытие острия и режущих передних кромок сваи может стираться. Но опасаться этого не стоит, коррозия свай в грунте на большой глубине затруднена.

Защищать от коррозии надо часть конструкции, которая находится на границе земли и воздуха, а также в верхнем слое грунта. Грунтовку по металлу применяют только при возведении временных построек, где проблема коррозии не так актуальна. Битумную мастику или холодное цинкование используют во время строительства малоответственных и простых сооружений ─ беседок, навесов и т.п..

 При установке винтовых свай вручную в слабо абразивном грунте (пластичной мокрой глине или торфе), можно применять комбинированное двойное покрытие, которое состоит из двойного слоя ─ холодной оцинковки и битумной мастики. Оно обеспечивает защиту фундамента на много лет.

Если сваи применяют на абразивном грунте – мелком камне, щебне, песке и т. п., необходимо на антикоррозийное покрытие нанести термоусаживаемую пленку. Полимерная пленка плотно обтянет сваю и добавит прочности. Это защитит антикоррозийное покрытие от стирания.

Монтаж винтовых свай вручную

Вкручивание свай не предусматривает использование буровых приспособлений. На нижней части сваи приварены винтовые лопасти, позволяющие ввинчивать конструкцию в грунт. Недостатком этого метода может быть некоторая неточность установки, (по сравнению с заливкой бетоном или закапыванием изделий).

Оборудование для монтажа винтовых свай

При монтаже фундамента на сваях можно использовать специальное устройство или завинчивать сваи вручную, особенно если они невелики. Применение специального оборудования упрощает процесс, но допускает некоторые погрешности и проигрывает в качестве.

Разработано не только тяжелое оборудование повышенной мощности, но и портативные устройства. Установка для завинчивания свай УЗС 1 помещается в легковой автомобиль в полной комплектации и способна работать даже зимой.

На видео — процесс закручивания винтовых свай с помощью установки УЗС-1

Инструкция ее эксплуатации:

  • В ствол сваи установить гидровращатель.
  • Вал гидровращателя и сваю закрепить с помощью стопорного штифта.
  • Сваю с закрепленным гидровращателем поднять и установить в точке монтажа.
  • К гидровращателю закрепляют рычаг, конец которого крепится к земле или держит помощник.
  • При помощи рычага гидрораспределителя бензогидростанция запускается и свая ввинчивается. С его же помощью станция выключается по окончанию монтажа.

Портативное устройство для завинчивания свай дает возможность монтировать сваи одному домашнему мастеру. При этом скорость установки будет выше, чем при ручном варианте. Используют такую технику при монтаже конструкций диаметром ствола 79-133 мм.

Конечно, для монтажа больших фундаментов УЗС 1 не подходит, для этого используют мощные установки, установленные на тяжелую технику ─ . МЗС-219 и АЗА-3. Они могут погружать сваи с диаметром лопасти до 1000 мм.

Установка ручным методом

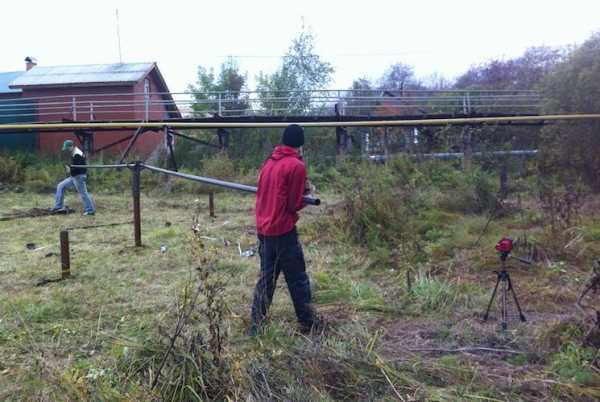

На фото — установка винтовых свай вручную

Ручной способ применяют в том случае, когда технику использовать невозможно (например, нет подъезда) или она экономически не целесообразна.

Обычно ручным методом возводят фундамент на участках за городом для небольших строений ─ беседок, хозяйственных построек, бань, заборов или небольших деревянных домиков. Используют этот метод и при устройстве заборов на границе двух участков.

Если сваи приходится вкручивать рядом с построенным домом, то лучше делать это вручную. К тому же винтовые сваи, смонтированные своими руками ─ самый бюджетный вариант по сравнению с дополнительной техникой. Здесь для монтажа нужны несколько помощников. Последовательность закручивания винтовых свай вручную:

  • Сваю монтируют по разметке в указанной точке строго вертикально.
  • В технологическое отверстие на свае вставляют стальной прут или лом, затем этот рычаг удлиняется с помощью трубы, длиной от 2,5 м и более.
  • Один помощник направляет ствол, контролируя его вертикальность. Еще двое, взявшись за рычаг, идут по кругу, ввинчивая конструкцию.

Скорость погружения сваи ─ 192 мм за оборот. При благоприятных условиях, на одну сваю затрачивают 5 -15 минут. Во многом скорость будет зависеть от типа грунта.

На видео — процесс ручного завинчивания винтовой сваи

Если ввинчивающиеся лопасти достигают слишком плотного слоя и несколько человек с рычагом в 3 метра не могут провернуть сваю, то не стоит пытаться погружать ее дальше. Это может означать, что она достигла грунта с высокой несущей способностью. На таком грунте фундамент будет долговечным. Важно, застопорить сваю на глубине ниже уровня промерзания грунта.

Для более точной и удобной установки свай надо предварительно сделать лунки. Это поможет вписать сваю точнее и проще.

Обрезка

На фото — обрезка винтовой сваи с помощью «болгарки».

Не смотря на то, что ствол погружают постепенно, при прохождении через разные слои грунта, он смещается в большей или меньшей степени. Это связано с твердыми компонентами грунта, столкновениями лопастей с крупными корнями или камнями. Поэтому верхний уровень всех столбов после монтажа выставляют по гидро- или лазерному уровню.

Высоту стволов также определяют оптическим дальномером. При необходимости верхний конец сваи обрезают. Если столбы ввинчивались в пластичный грунт, то выравнивать сваи проще дополнительным вкручиванием.

Бетонирование винтовых свай

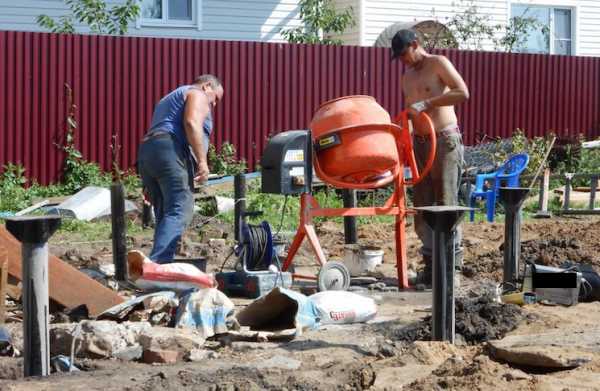

На фото — цементный раствор заливают внутрь винтовых свай

Здесь мнение специалистов разделяются. Одни утверждают, что это не целесообразное мероприятие, посколько если винтовая свая заводского происхождения, то она имеет обязательнкое заводское антикоррозийное покрытие, которое обеспецивает защиту должным образом. Другие утверждают — установленные сваи надо бетонировать, кроме временного фундамента, который через какое-то время планируют демонтировать. Эту процедуру выполняют путем заливки внутрь полости ствола цементного раствора. Для бетонирования в зимних условиях в раствор надо добавить антиморозные присадки.

При бетонировании ствола его внутреннюю полость пломбируют, чтобы избежать коррозии столба изнутри. Не забетонированная конструкция со временем заполняется водой, что грозит разрывом трубы с наступлением морозов.

Снаружи ствол не бетонируют, ни при каких условиях!

После завершения установки начинается монтаж фундамента. Получив представление о технологии ручного монтажа винтовых свай, можно с полной ответственностью сделать вывод, что во многих случаях ручная установка возможна и даже предпочтительна. Для небольших отдельных строений ручной способ более выгодный, так как стоимость свайного фундамента ─ это цена свай плюс стоимость их установки.

www.svaisnab.ru

Как закручивать винтовые сваи? Инструкция и технологии

Многие полагают, что установка винтовых свай довольно сложный процесс. Он требует особых знаний, а порой и специальной техники. Многие любители в области строительства считают, что справиться с подобными работами самостоятельно почти невозможно. Однако это не совсем так.

Перед началом процесса необходимо ознакомиться с технологией. Она предусматривает преодоление нескольких этапов. На первом осуществляется расчёт фундамента, далее производится разметка поля. Третьим шагом станет монтаж свай, а заключительным – обрезка столбов по одному уровню.

Подготовка перед монтажом

Если перед вами встал вопрос о том, как самому закрутить винтовую сваю, то для начала вы должны подготовиться к работам. Для этого со строительной площадки убираются посторонние предметы и мусор. Если монтаж вы планируете в зимнее время, то от снега избавляться нет необходимости. Это обусловлено тем, что погружение свай должно осуществляться в мягкий, а не глубоко промерзший грунт. Снег обычно убирается в день монтажа.

Если вы планируете использовать специальную установку для закручивания свай, то важно побеспокоиться о наличии подъезда. Для бетономешалки необходимо позаботиться о наличии розетки. Понадобится и техническая вода.

О глубине заложения винтовых свай

Перед началом работ необходимо определить глубину погружения сваи, при этом учитываются следующие факторы:

  • состав почвы;
  • расчетные параметры сопротивления грунта;
  • глубина промерзания почвы;
  • требования к несущей способности.

Основание на винтовых сваях используется обычно для легких конструкций. Поэтому при определении глубины заложения ключевым моментом является точка промерзания.

Минимальная глубина погружения опоры соответствует линии промерзания почвы. Соответствующий показатель можно взять в СНиП 23-01-99. Перед тем как закручивать винтовые сваи в южном регионе, например в Воронеже или Белгороде, вы должны подчеркнуть для себя, что в этих местностях глубина промерзания составляет 1000 мм. А вот в северных районах этот параметр превышает 2400 мм.

Возможные препятствия

Перед тем как закручивать винтовые сваи вручную, вы должны осмотреть участок. Иногда на нём создаются условия, которые препятствуют проведению работ. Это случается тогда, когда поблизости находятся деревья или в грунте имеется закопанный строительный мусор, а также включения из камней. Процесс может замедлиться, если рядом с точкой расположения опор находятся столбы или забор.

Сваи установить невозможно, если рядом находится постройка. Здания должны быть удалены на 30 см и больше. Если опоры предполагается вкручивать вблизи невыкорчеванного пня или крупных деревьев, то корни будут расходиться под землей, это следует учитывать. В процессе установки изделий может выясниться, что в глубине имеются камни. Если их диаметр до 5 см, то они не окажут никакого влияния. Крупные камни, попадающиеся на пути сваи, сделают ввинчивание невозможным.

Если диаметр элементов увеличивается до 10 см, то они могут препятствовать закручиванию и вызвать смещение острия, что станет причиной отклонения оси от вертикали. Если вы задались вопросом о том, как правильно закручивать винтовые сваи, то должны знать, что иногда изделия приходится вынимать обратно. В этом случае место установки следует раскопать лопатой, а после извлечь из почвы камни. Затем можно продолжать монтаж.

Вынутый грунт засыпается обратно в яму и уплотняется вокруг столба. Если в толще почвы есть бетонные плиты или блоки, крупные препятствия или строительный мусор, то установка винтовой сваи будет невозможна. Когда крупный камень оказался на пути конструкции на линии ниже промерзания грунта, опору можно оставить как есть. Камень, находящийся снизу, будет нести нагрузку и распределять ее по толще почвы.

Обязательный этап при установке свай – нанесение антикоррозионного покрытия

Среди частных строителей в последнее время возникает вопрос о том, как закручивать в ручную винтовые сваи. Этот процесс разделён на несколько этапов. Одним из них является нанесение антикоррозионного покрытия. Для того чтобы фундамент служил как можно дольше, следует защитить от коррозии часть конструкции, которая будет располагаться на границе воздуха и земли.

Подобная защита необходима, что не зависит от условий грунта. Не следует бояться того, что передние покрытия и остриё сваи будут стираться при ввинчивании. Эти части изделия будут находиться в грунте на внушительной глубине, где коррозия затруднена. При возведении простых и малоответственных сооружений по типу навесов и беседок можно использовать холодное цинкование или битумную мастику.

Если работать предстоит со слабоабразивным грунтом, то можно использовать комбинированное покрытие двойного действия. Это касается того случая, когда на территории торф или влажная пластичная глина. Защита будет состоять из слоя холодной оцинковки и битумной мастики, которая наносится поверх. Такое покрытие защищает фундамент в течение многих лет.

Если перед вами встал вопрос о том, как закрутить винтовые сваи своими руками, то важно осуществить геологические исследования. При наличии абразивного грунта на участке со включениями из песка и щебня, а также мелкими камнями поверх антикоррозионного покрытия необходимо нанести слой термоусаживаемой плёнки. Она будет обтягивать сваю и придаст изделию высокую прочность. Подобное антикоррозионное покрытие будет защищать опору от истирания.

Вкручивание свай

Винтовые сваи устанавливаются без буровых приспособлений. На их нижней части имеются винтовые лопасти, которые и позволяют осуществлять установку в почву. Недостатком этого метода выступает то, что закручивание может предполагать неточность установки, что отличает данную технологию от той, когда изделия закапываются или заливаются бетоном.

Установка свай вручную осуществляется в том случае, когда механизированный способ использовать невозможно, или механизированная установка для свай экономически нецелесообразна. Если монтаж производится в том месте, где нет подъезда для техники, то ручной способ является единственно верным. Он используется при возведении оснований для небольших зданий, которые располагаются на участках за городом. Это могут быть:

Когда используется ручной способ

Обычно к ручному способу установки свай прибегают при устройстве заборов на границе двух участков. Бывают и такие случаи, когда требуется установка опоры вблизи коттеджа, что обходится гораздо дешевле, чем при задействовании дополнительной техники. Перед тем как закручивать винтовые сваи, вы должны заручиться помощью нескольких человек.

Методика проведения работ

В отмеченную заранее точку необходимо монтировать изделие в вертикальном положении. В технологическое отверстие, которое имеется в опоре, вставляется стальной пруток или лом. После этого получившийся рычаг можно удлинить с помощью трубы. Ее длина должна составить 2500 мм и больше.

Если перед вами встала задача о том, как закручивать винтовые сваи, то вы должны знать, что один человек в процессе будет направлять ствол таким образом, чтобы он погружался строго в вертикальном положении. Два других человека, ухватившись за рычаг, будут продвигаться вокруг ствола, ввинчивая конструкцию. Скорость погружения опоры примерно равна 192 мм за один оборот. Если условия благоприятные, то на одну сваю будет потрачено от 5 до 15 минут. Скорость погружения будет зависеть от типа грунта.

Что делать при возникновении препятствия

Если ввинчиваемые лопасти достигли плотной почвы, а несколько человек не в состоянии провернуть сваю, то пытаться погрузить опору глубже не стоит. Это говорит о том, что изделие достигло грунта, который имеет высокую несущую способность. На такой почве основание будет очень надежным. В процессе у вас возникнет вопрос о том, на какую глубину закручивать винтовые сваи. Специалисты подчеркивают, что углубить опору необходимо ниже линии промерзания грунта в вашем регионе. Для более точной установки предварительно делаются лунки. После этого вписать сваю будет проще.

В заключение

Если вы собираетесь строить дом, то должны знать, как закручивать винтовые сваи. Они подойдут для легких построек, а также для заборов, беседок и бань. Одним из ключевых моментов при этом является глубина промерзания, которая в случае с песчаником выше, чем у глинистых почв. А вот если работать предстоит с торфяником, то глубина погружения должна быть такой, чтобы опора достигла твердой почвы.

fb.ru

Монтаж винтовых свай вручную — Блог о строительстве

Монтаж винтовых свай вручную

Дом на свайно-винтовом фундаменте сегодня редкостью назвать нельзя.

Быстрая установка, низкие трудозатраты, приемлемая цена — это лишь незначительная часть преимуществ, которыми обладают винтовые сваи. Для участков, расположенных на сложных и неустойчивых грунтах, винтовой фундамент становится незаменимым. Монтаж винтовых свай можно выполнить вручную, не привлекая сложную строительную технику и большое количество наемных рабочих.

Чтобы результат работы отличался высоким качеством, необходимо знать, в какой последовательности выполняются действия и что необходимо учитывать при возведении фундамента на винтовых сваях.

Составление проекта

Проект дома на винтовом фундаментедолжен составляться с учетом следующих моментов:

Проект дома

    Предполагаемая масса строения.Общая нагрузка на сваи.Расположение грунтовых вод.Уровень промерзания грунта.Особенности грунта на участке.

Эти факторы оказывают существенное влияние на расположение винтовых опор на участке.

к оглавлению ↑

Изучение грунта, подготовка и разметка участка

Прежде чем начать установку винтовых свай вручную необходимо тщательно изучить состояние грунтана участке. Это поможет выявить сложные места, скрытые препятствия и глубину залегания плотного слоя.

Исследование можно заказать в специализированной организации, а при малом бюджете строительства подобные мероприятия выполняю самостоятельно. Для этого с помощью ручного бура копают скважины немного больше, чем предполагаемая длина сваи. По частичкам грунта на лопастях бура определяют наличие залегающих слоев.

В процессе подготовки участка для вкручивания свай удаляют лишнюю растительность, крупный мусор и стройматериалы. Для работы в зимнее время необходимо очистить площадку от снега, причем лучше всего очистку проводить в день монтажа.

Кроме того, нужно удалить деревья, расположенные в непосредственной близости к строительной площадке, так как они могут усложнить ручное вкручивание свай. Сложности могут доставить заборы и столбы, поэтому по возможности нужно устранить проблему или выполнить разметку с учетом сложных мест.

Разметка территории

Для создания прочного и надежного винтового основания необходимо правильно расположить сваина строительном участке. Для этой цели проводят соответствующую разметку с учетом плана будущего строения.

Для упрощения работы схему расположения свай рисуют на листе бумаги.

Вначале план дома делят на несколько прямоугольников, согласно расположению комнат. Затем делают отметки в местах, где должны ввинчиваться опоры. Основные точки — это углы прямоугольников и середина каждой несущей стены.

Кроме того необходимо полученные отрезки разделить на равные части и сделать соответствующие отметки. Дополнительные опоры ставят под печами, каминами или колоннами. Таким способом можно определить необходимое количество свай и равномерно распределить их на участке.

Составленную схему переносят на реальную местность, отмечая места установки опор деревянными колышками. Между ними натягивают строительный шнур или обычную веревку, проверяя правильность углов и диагоналей.

к оглавлению ↑

Подготовка необходимых инструментов и материалов

Ручной монтаж винтовых свай не может выполняться без определенного набора инструментов и материалов. В частности для работы понадобится следующее:

    Лазерный уровень.Болгарка.Лом и толстостенная труба для завинчивания свай.Рулетка и уровень.Лопата, кувалда или молоток.Винтовые сваи.Бетонный раствор.Прутья арматуры.

Подготовка необходимых инструментов

Помимо этого, необходимо тщательно подготовить сваи к установке.

Учитывая особенности грунта и присутствие подземных вод, важно обработать стволы и лопасти опор антикоррозийным средством. Это поможет продлить срок их эксплуатации. Однако для каждой части опоры необходима индивидуальная защита.

Острие и лопасти сваи в основательной защите практически не нуждаются, так как располагаются на значительной глубине, где процесс коррозии протекает очень медленно.

Что касается части, расположенной в верхних слоях грунта, то она требует двойной защиты.

Чаще всего покрытие состоит из слоя холодной оцинковки и дополнительного слоя битумной мастики. Чтобы предотвратить стирание защитного покрытия в процессе завинчивания свай, на ствол наматывают термоусаживаемую пленку. Этот полимер плотно прилегает к поверхности, защищая ее от истирания.

к оглавлению ↑

Установка винтовых свай

Ручное ввинчивание свай используется не так часто, в большинстве случаев работа выполняется механизированным способом. Монтаж винтовых опор своими руками выполняют минимум три человека: двое завинчивают сваю, один — контролирует вертикальность с помощью уровня.

Технология установки винтовых свай выглядит следующим образом:

С помощью бура или лопаты в точках расположения свай делают углубления в грунте размером немного меньше диаметра ствола.

Глубина ямки должна составлять примерно третью часть общей длины сваи.Готовят сваю к завинчиванию, для этого в специальное отверстие в стволе опоры вставляют лом.Подготовленную опору устанавливают в лунку, на края лома насаживают трубы, которые удлиняют рычаг для завинчивания сваи. При этом следует помнить, чем больше длина рычага, тем удобнее и легче будет проходить процесс закручивания.После проверки вертикальности два человека начинают медленно завинчивать опору, держась за рычаги.Проверять вертикальность необходимо через каждые два-три оборота. Как показывает практика, в среднем за один оборот свая погружается в грунт на глубину около 20 см.

Однако состав грунта может существенно повлиять на скорость погружения. Кроме того, на глубине вкручиваемый элемент может упереться в какой-либо твердый предмет, в этом случае лучше оставить ее как есть. В целом определить достижение плотного слоя можно затрудненным вкручиванием.После установки всех элементов выполняют выравнивание верхней части свай.

Для этого с помощью лазерного уровня устанавливается одинаковая высота столбов. В соответствии с этим параметром болгаркой срезают излишки свай, если есть возможность, то дополнительно погружают опору в грунт.Далее выполняют бетонирование столбов, это необходимо для защиты внутренней полости сваи от коррозии и для повышения прочности и устойчивости опоры. Бетонный раствор марки М500 заливают непосредственно в полость сваи, для большей надежности бетон армируют стальными прутьями.

к оглавлению ↑

Монтаж оголовков и обвязки

Выровненные по одной высоте и забетонированные сваи считаются готовыми для дальнейших работ. В частности речь идет об установке оголовков и связующих элементов.

Оголовки необходимы для монтажа ростверка, их делают из металлических пластин и приваривают к верхней части свай.

Непосредственно на эти элементы укладывают брус обвязки или швеллер. Соответственно деревянные элементы фиксируются с помощью шпилек, металлические — с помощью сварки. Сварные швы необходимо зачистить и обработать антикоррозийным составом.

Перемычки между сваями связывают столбы между собой, их также можно изготовить из брусков и прикрепить болтами, или использовать металлические элементы, привариваемые непосредственно к столбам. Связующие элементы обрабатывают соответствующим защитным средством.

к оглавлению ↑

Советы и рекомендации

Чтобы фундамент не преподнес каких-либо сюрпризов в процессе эксплуатации, необходимо прислушаться к советам профессионалов по установке винтовых свай:

    Использовать опоры только проверенных изготовителей.Проверять наличие антикоррозийного покрытия или обработать сваи самостоятельно защитными средствами.Строго контролировать вертикальной закручиваемой опоры, при сильном отклонении ее лучше удалить из грунта, а вкрутить новую сваю.В процессе бетонирования следить, чтобы ствол полностью был заполнен раствором.Сварные швы и металлические элементы обязательно обрабатывают антикоррозийными средствами.

При соблюдении технологии монтажа винтовых свай можно добиться высококачественного результата, выполняя все работы своими руками.

Бытует мнение, что монтаж винтовых свай представляет собой технологически сложный процесс, который требует специальную технику и особые знания.

Поэтому многие строители-любители считают, что установка винтовых свай вручную практически невозможна. Далее мы поэтапно рассмотрим этот процесс и разберемся, соответствует ли данное мнение действительности.Дом на винтовом свайном фундаментеИ так, вся технология установки винтовых свай заключается в нескольких этапах:Расчет фундамента.Разметка поля.Непосредственно монтаж изделий.Обрезка столбов по одному уровню.Схема смонтированной конструкцииРасчет фундамента и разметка поляРассчитывая винтовой фундамент, учитываются такие моменты, как:Вес будущей постройки.Тип почвы и ее основные свойства.Глубина промерзания почвы.Уровень и сезонные колебания грунтовых вод.Допустимая нагрузка на винтовые сваи конкретного производителя.Запас на подрезку при выравнивании.После того, как все вышеперечисленные пункты выяснены, в соответствии со СНиП 2.02.03-85 и характеристиками несущей способности изделий, подбирается размер конструкций, а также рассчитывается необходимое их количество. Для расчета винтовых свай лучше обратиться за помощью к специалисту, который сможет точно определить предельные технические характеристики столбов и требуемое их количество.Далее производится разметка поля.

Для этих целей план здания делят на прямоугольники. По габаритам и диагонали допускается погрешность в несколько сантиметров. Процедуру начинают с углов, которые будут служить точками для разметки согласно чертежу.ПодготовкаПредварительно следует убрать с площадки посторонние предметы, стройматериалы, мусор и пр.

Если установка осуществляется в зимнее время, то не стоит убирать снег. Это нужно для погружения винтовых свай в мягкий, а не глубоко промерзший грунт. Убрать снег можно в день монтажа, но не раньше.Если будет использоваться установка для завинчивания свай, то следует заранее побеспокоиться о наличии подъезда.

Для бетономешалки понадобится 220В, а также вода технического качества, для приготовления цементного раствора, чтобы произвести бетонирования стволов конструкций.Возможные препятствияМонтаж может быть усложнен, если поблизости находятся деревья или грунт имеет включения из камней и закопанного строительного мусора. Кроме того, процесс может быть замедлен, если рядом с точкой установки расположен забор или установлены столбы.Следует помнить, что невозможно установить сваю на расстоянии ближе тридцати сантиметров от существующего строения. А если сваю предполагается ввинчивать поблизости от невыкорчеванного пня или крупного дерева, то следует учитывать, что корни обычно  расходятся под землей в стороны.Иногда в процессе установки сваи выясняется, что в глубине грунта имеются включения камней.

Если камни размером до 5 см, то они не оказывают негативного влияния на сваю. Крупные же камни, попавшиеся на пути сваи, делают дальнейшее ее ввинчивание невозможным. Камни размером  от 5 до 10 см, как правило, не препятствуют  дальнейшему закручиванию, но могут вызвать смещение острия сваи, что вызовет отклонение ее оси от вертикали.Если сваю пришлось выкрутить обратно, место ее установки необходимо раскопать лопатой, после чего извлечь из грунта камни и продолжить монтаж.

Вынутый грунт нужно обратно засыпать  в яму и утрамбовать его вокруг столба.Если в толще грунта имеются бетонные блоки или плиты, строительный мусор и прочие крупные препятствия, то установить винтовые сваи не получится.Совет! Если крупный камень оказался на пути конструкции на глубине ниже уровня промерзания грунта, то ее можно оставить как есть. Камень, лежащий под ней, поможет нести нагрузку, распределив ее по толще грунта.Свая с антикоррозийным покрытиемАнтикоррозионное покрытиеЧтобы фундамент на винтовых сваях служил долго, необходимо правильно подобрать тип антикоррозийного покрытия. Вне зависимости от условий грунта, при ввинчивании в него сваи, на ее острие и режущих передних кромках покрытие будет стираться.

Однако, бояться этого не следует, так как  эти части будут находиться в грунте на большой глубине, где коррозия затруднена.Больше всего защищать от коррозии следует часть конструкции, расположенную на границе воздуха и земли, а также в верхнем  слое грунта.  Такие покрытия, как грунтовка по металлу, могут использоваться только при возведении временных строений, где не стоит остро проблема коррозии. Битумная мастика или холодное цинкование подойдет при строительстве малоответственных и простых сооружения, таких как беседки, навесы и пр.При установке конструкций в слабоабразивный грунт, к примеру, в пластичную влажную глину или торф, можно использовать комбинированное двойное покрытие.

Оно должно состоять из слоя холодной оцинковки с нанесением поверх нее слоя битумной мастики. Такое покрытие сможет защищать  фундамент на протяжении многих лет.Если сваи применяются на абразивных грунтах –  с мелкими камнями или включением щебня, песках и т. д., то необходимо поверх антикоррозийного  покрытия нанести слой  термоусаживаемой пленки.

Полимерная пленка плотно обтягивает сваю и обладает высокой прочностью. Таким образом, антикоррозийное покрытие будет защищено от стирания.Монтаж винтовых свайУстройство винтовых свай исключает использование буровых приспособлений в процессе монтажа. На их нижней части расположены винтовые лопасти, благодаря которым сваи ввинчиваются в грунт.

Недостатком такого метода является то, что закручивание предполагает некоторую неточность установки, в отличие от заливки бетоном или закапывания изделий.Механизированный монтажОборудование для монтажаПри монтаже конструкций может применяться специальное устройство для завинчивания винтовых свай, однако, эту операцию можно выполнить и вручную, если конструкция небольших размеров. Использование специального оборудования упростит процесс, но сделает его менее точным и менее качественным.Надо сказать, что существует не только мощное, тяжелое оборудование, но и портативные приспособления. Примером тому может служить установка для закручивания винтовых свай УЗС 1, которая в полной комплектации помещается даже в легковой автомобиль.Установка УЗС 1 способна работать как в летнее, так и в зимнее время.Инструкция ее использования довольно простая:В ствол сваи устанавливают гидровращатель.Вал гидровращателя и сваю закрепляют при помощи стопорного штифта.Сваю с закрепленным на ней гидровращателем поднимают и устанавливают в точке монтажа.К гидровращателю крепят рычаг, конец которого удерживает человек или крепится к земле.При помощи рычага гидрораспределителя запускается бензогидростанция и осуществляется ввинчивание конструкции.

С его же помощью станция выключается, после установки конструкции.Такое устройство для закручивания винтовых свай позволяет осуществлять монтаж даже одному человеку. При этом скорость установки будет гораздо выше, чем при использовании ручных приспособлений. Использовать ее можно при монтаже конструкций диаметром ствола от ствола 79 до 133 мм.Машина для монтажа винтовых свайКонечно, для монтажа больших конструкций УЗС 1 не подойдет, в таком случае необходима мощная установка для завинчивания винтовых свай, которая установлена на тяжелую технику.

К таким относятся машины МЗС-219 и АЗА-3. Они способны погружать сваи с диаметром винтовой лопасти до 1000 мм.Установка ручным способомОбычно установка свай вручную осуществляется в том случае, когда механизированный способ закручивания применить  невозможно или если механизированная установка для винтовых свай экономически не целесообразна. К примеру, если монтаж осуществляется в том месте, где нет для техники подъезда к строительной площадке.Как правило, ручной способ применяют при возведении фундаментов для небольших построек, расположенных на участках за городом.

Это могут быть всевозможные беседки, хозяйственные постройки, бани, заборы или небольшие деревянные домики.  Чаще всего к нему прибегают при устройстве заборов, расположенных на границе двух участков.На фото — монтаж ручным способомБывают также случаи, когда необходимо установить сваи поблизости от существующего коттеджа, что тоже целесообразней делать вручную. Кроме того, винтовые сваи с установкой своими руками обойдутся гораздо дешевле, чем в случае задействования дополнительной техники.

Правда, для монтажа понадобятся несколько помощников.Установка свай ручным способом выполняется в такой последовательности:В отмеченную заранее точку, обязательно в вертикальном положении монтируется изделие.В технологическое отверстие, которое имеется в свае, вставляют лом или стальной пруток, после чего получившийся рычаг удлиняют при помощи трубы, длиной  от 2500 мм и более.Один человек направляет ствол, чтобы она погружался строго в вертикальном положении. Еще два человека, взявшись за рычаг, идут вокруг ствола, тем самым ввинчивая конструкцию.Скорость погружения сваи в грунт составляет 192 мм за один оборот. При благоприятных условиях, на погружение одной сваи уходит 5 -15 минут.

Во многом скорость погружения зависит от типа грунта. Видео в этой статье даст наглядное представление о ручном монтаже винтовых свай.Если ввинчивающиеся лопасти достигли настолько плотного грунта, что несколько человек с рычагом в 3 метра не в состоянии провернуть сваю, то не следует пытаться погрузить ее глубже. Это значит, что она достигла грунта имеющего очень высокую несущую способность.Поэтому на таком грунте  фундамент получится очень надежным.

Важно, чтобы свая застопорилась на глубине ниже уровня промерзания грунта.Совет! Для более точной установки конструкций следует предварительно сделать лунки. После этого «вписать» сваю будет гораздо проще.Обрезка столбов — важный момент монтажа конструкцийОбрезкаНе смотря на то, что ствол конструкции погружается  постепенно, проходя сквозь слои грунта, он претерпевает определенные смещения. Это связано с присутствующими в грунте твердыми включениями, столкновения ввинчивающихся элементов с крупными корнями или камни.

Поэтому верхний урез всех столбов после монтажа выставляется по гидро- или лазерному уровню.Определение высот столов также определяют при помощи оптического дальномера. При необходимости осуществляется обрезка верхнего конца сваи. Если столбы были ввинчены в пластичный грунт, то выравнивание осуществляется  путем вкручивания.Заливка цементного раствораБетонированиеВсе смонтированные столбы необходимо бетонировать, за исключением временного фундамента, который в скором времени будет демонтироваться.

Эта процедура  производится путем заливки внутрь полости сваи цементного раствора. Если бетонирование осуществляется при низких температурах, то в раствор необходимо добавить анти-морозные присадки.При бетонировании ствола, необходимо пломбировать ее внутреннюю полость, чтобы исключить коррозию столба изнутри. Не бетонированная конструкция может со временем заполниться водой, что может привести к ее разрыву с наступлением морозов.

Снаружи ствол бетонировать нельзя ни в коем случае!На этом процесс установки завершен, далее начинается монтаж фундамента.ВыводТеперь, получив представление о том, как устанавливаются винтовые сваи, можно с полной ответственностью заявить, что во многих случаях их установку можно осуществить вручную. А мнение, о котором мы говорили в начале статьи, является ошибочным.Даже более того – для небольших самостоятельных построек, ручной способ более выгодный, так как цена на свайный фундамент состоит из стоимости самих изделий и стоимости их установки. Однако, для возведения фундамента больших построек без привлечения техники не обойтись.

Популярные среди индивидуальных застройщиков винтовые сваи завинчиваемые вручную, по праву занимают видное место в строительной практике. Использование специализированной техники и обслуживающего её персонала, стоит дорого, требует своевременной подготовки фронта работ и уверенности в компетенции исполнителей.

Закручивание винтовых свай своими силами позволяет сберечь деньги и распределить усилия сообразно наличию свободного времени.

Целесообразность ручной установки винтовых свай

Привлекательной стороной этого типа оснований является отсутствие земляных работ, необязательно даже выполнять планировку внутри контура здания. Свайный фундамент хорошо подходит для слабых и водонасыщенных грунтов, являясь практически единственным разумным решением в таких обстоятельствах.

Лопасти в области нижнего среза винтовых свай значительно увеличивают площадь опирания по сравнению с погружными или буронабивными аналогами.

Чем шире диаметр и плотнее почва, тем тяжелее вкручивать сваи

Ствол сваи в виде стальной трубы толщиной от 3,5 мм выдерживает значительные нагрузки при собственном малом весе. Сваи поступают на строительную площадку в полной заводской готовности, не нуждаясь в дополнительных манипуляциях. Тем не менее установка винтовых свай вручную требует правильной оценки своих физических возможностей.

Усилия, необходимые для установки, зависят от:

    диаметра сваи;диаметра и количества лопастей;плотности и структуры грунта.

Рационально применять ручной способ в тех случаях, когда в основании залегают песчаные, супесчаные или суглинистые почвы, состоящие из дисперсных частиц с малой связностью. Завинчивание винтовых свай вручную в каменистые грунты, тем более содержащие крупные включения или в плотную глину, может потребовать слишком много сил и занять лишнее время.

В этом случае рекомендуется использовать специализированную технику или мобильное оборудование, развивающее достаточный момент вращения и способное закрутить сваю в плотный грунт.

Разметка площадки и подготовка

Перед началом работ выведите оси на обноску

В отличие от ленточного или плитного фундамента свайное поле имеет разорванную структуру. Поэтому формирование линейной геометрии может представлять затруднение. При возведении каркасного здания необходимо добиться максимально точного позиционирования сваи не только в продольном направлении, но и в поперечном, обеспечивая совпадение стойки и оголовка сваидля предотвращения эксцентриситета приложения нагрузок на ригель.

Достижение поставленной цели не представляет сложности, хотя требует повышенного внимания и аккуратности. Рекомендуется перед началом работ вывести оси на обноску. Этим термином называют пару надежно вбитых стоек с поперечной строганой доской, на которой гвоздем отмечается положение оси.

Они перпендикулярны стене и отстоят на три- пять метров от пересечения осей. Удобством использования такой системы является возможность в любой момент снять или натянуть нитку между метками, обозначающими положение осей, поэтому она не мешает проведению работ и не сбивается.

Перекрестия осей получаются автоматически в местах пересечения нитей. Если они находятся на разной высоте и точка их наложения не ясна, то от верхней нити опускают отвес до соприкосновения с нижней, перпендикулярной.

Таким же способом выносится центр сваи. От углового пересечения откладывают по оси проектное расстояние и строительным отвесом переносят на грунт, закрепляя точку колышком. О том, как делать разметку под фундамент, смотрите в этом видео:

Аналогично выставляются все отметки центров под монтаж винтовых свай вручную или механизировано. Другим вариантом, более дорогим и точным, служит разбивка при помощи лазерного тахеометра. Приборная выноска положения свай позволяет исключить неточности, связанные с закреплением нитей, ошибок измерения рулеткой и погрешности от передачи точки отвесом.

Не стоит экономить деньги и время на устройство обноски, она вам понадобится с начала работ по возведению фундамента и до их окончания.

Установка свай

Для закручивания свай необходимо трое человек

Завершив разбивку и вынос центров свай на местность, можно произвести “лидерное бурение” облегчающее закручивание свай. Штраба глубиной около полуметра и диаметром, близким к габариту ствола сваи, сбережет силы на первом этапе и предотвратит уход канала в сторону от проектного.

Поскольку основную нагрузку воспринимают лопасти сваи и часть ствола, находящегося под давлением грунта, то прокол ниже отметки рельефа не окажет негативного влияния.

После прохода предварительного канала проверяется его позиционирование относительно осей. Для этого восстанавливается натяжение нити по требуемой оси, опускается отвес и уточняется величина смещения скважины от проектного положения. При необходимости её следует откорректировать.

Без присоединения к свае крутящего механизма закручивать основание будет тяжело

Завинчивание свай начинается с подготовки оголовка к установке рычагов, обеспечивающих передачу вращательного момента. Обычно используется специальная насадка, фиксируемая болтом на верхнем срезе сваи или отверстия для пропуска рычага. Второй вариант может привести к деформации и ослаблению верхнего сечения изделия, поэтому его применение лучше ограничить строениями, не несущими значительной нагрузки, например, ограждениями или сараями.

Вставив в проушины рычаги достаточной длины, обычно в три — четыре метра и зафиксировав сваю в начальном положении, начинают её вращение, одновременно контролируя вертикальность при помощи отвеса или строительного уровня. Таким образом, для выполнения работы необходимо минимально три человека. О том, как крутить дрелью винтовые сваи, смотрите в этом видео:

Для лучшего контроля можно сместить на обноске ось на расстояние, равное половине диаметра сваи и натянуть нитку. Это позволяет точно выдерживать положение на оси, корректируя его при необходимости, так как завинченная вручную винтовую сваю, особенно когда оголовок ещё находится на большой высоте, прилагаются несинхронные усилия, легко сбивающие её центрирование относительно проектного положения.

После погружения лопастей возможности для корректировки позиции сваи будут минимальны, излишние усилия приведут к деформации или изгибу ствола.

Глубина погружения и отметка оголовка

Если грунт плотный, заложите две сваи рядом

Отметка заложения нижних лопастей сваи должна быть не менее глубины промерзания почвы. Эту величину легко контролировать, измеряя высоту надземной части ствола. В случае если грунт содержит крупные камни, не позволяя погрузить лопасти на нужную отметку, следует заложить одну — две сваи рядом.

Впоследствии нужно соединить металлическими пластинами или профилем все оголовки в одну жесткую конструкцию и опереть на неё ригель нижней обвязки здания.

После закручивания всех винтовых свай вручную, убедившись, что их лопасти находятся на заданной глубине, обрезаются надземные участки до требуемой высоты.

Отметки переносят строительным, водяным уровнем, нивелиром или лазерным построителем плоскостей. После чего лишний металл срезают ручной дисковой пилой. На оголовок завинченной сваи привариваются опорные столики и устанавливают ригели нижней обвязки.

Не забудьте выполнить антикоррозийную защиту приваренных к свае стальных элементов специальной краской или мастикой.

Источники:

  • stroykarecept.ru
  • ofundamentah.com
  • fundamentaya.ru

blog-potolok.ru
