Металлический дюбель: назначение, особенности, применение
Крепёж конструкций к листовым материалам типа гипсокартона, фанеры, ДСП осуществляется при помощи специальных крепежных изделий — дюбели для пустотелых конструкций. Другие названия таких изделий: “дюбель бабочка для гипсокартона”, “дюбель Молли”. Поскольку такие полые и листовые стройматериалы с каждым годом становятся все популярнее, то необходимость купить “дюбель-бабочку” возникает у отделочников все чаще. Описание ниже касается металлических дюбелей.
Конструкция
Металлический дюбель для пустотелых конструкций состоит их двух частей — металлической втулки (цанги) особой конструкции и винта с полукруглой или потайной головкой. Обязательной является втулка. В составе такого крепежного изделия она присутствует всегда. Винт может и подбираться отдельно. Например, у HILTI такая втулка называется “анкер для гипсокартона HHD” и поставляется без винта.
Специфика работы металлического дюбеля основана на особой конструкции втулки. Изначально она имеет форму цилиндра с вырезами в средней (распорной) части. Со стороны прикрепляемой конструкции находится опорная шайба с заостренными выступами, с противоположной — втулка имеет внутреннюю резьбу.
С ростом популярности гипсокартона растет и спрос на такие дюбели. Сегодня они есть в ассортименте всех крупных производителей крепежных изделий. У HILTI это версия HHD, у FISCHER — HM, у MUNGO — MHD, у SORMAT — MOLA. Более низкие цены на металлические дюбели для гипсокартона у китайских производителей.
Ассортимент изделий представлен диаметрами резьбы от М4 до М8, длинами от 23 до 66 мм.
Назначение
Дюбель Молли предназначен для прикрепления конструкций к полым основаниям (пустотелый кирпич и блоки), листовым материалам (гипсокартон, ДСП, толстая фанера и т.п.), плитам перекрытия. Ввиду наличия пустот на таких материалах невозможно использовать анкеровку трением, поэтому в дюбелях Молли применен принцип упора.
С их помощью удобно прикрепить картину, светильник, полку, зеркало, карниз, кронштейн. С помощью таких метизов можно крепить опорные рамы, деревянные каркасы к пустотелым конструкциям.
Материал изготовления
Материал изготовления дюбеля для пустотелых конструкций — углеродистая сталь.
Покрытие — гальваническое цинкование.
Для мест с повышенной влажностью, подверженных повышенным коррозионным воздействиям производителями выпускаются изделия из нержавеющей стали.
Для решения простых крепежных задач можно купить дюбель Молли из пластика, который значительно ниже по стоимости.
Особенности монтажа
Установка металлического дюбеля для пустотелых конструкций производится методом предварительного монтажа. Сначала на посадочное место устанавливается крепеж, а затем к нему прикрепляется требуемый элемент.
Последовательность монтажа дюбеля Молли при помощи специального инструмента следующая:
-
в базовом основании бурится отверстие нужного диаметра
-
винт дюбеля устанавливается в монтажный инструмент
-
дюбель до упора вставляется в подготовленное отверстие
-
с помощью инструмента закрепляется дюбель. При этом происходит вытягивание винта, в месте вырезов упоры втулки разводятся и плотно прилегают к базовому основанию
-
инструмент отсоединяется, винт выкручивается
-
присоединяется конструкция или деталь и винт затягивается
Смотреть технологию монтажа “дюбеля-бабочки” ниже:
Возможна установка анкера и с помощью обычных монтажных плоскогубец.
Подбор крепежного изделия основан на его соответствии толщине базового основания и требуемой нагрузке. Максимально допустимая толщина основания указана в маркировке. Ниже рекомендуемые допустимые нагрузки на металлический дюбель для пустотелых оснований (по инструкции FISCHER).
Маркировка, обозначение
В маркировке дюбеля для пустотелых конструкций, как правило, производители указывают версию метиза и три основные технические характеристики:
Примеры маркировки “дюбеля-бабочки” от известных производителей крепежа:
FISCHER
HM 6 x 80 S, где
НМ — обозначение крепежного изделия (металлический дюбель для пустотелых конструкций)
6 — диаметр метрической резьбы
80 — длина дюбеля
S — тип винта (S — полукруглая головка прямой шлиц, SS — шестигранная головка, Н — с крюком)
MUNGO
MHD-S 6х37/13, где
MHD-S — обозначение крепежного изделия
6 — диаметр метрической резьбы
37 — длина дюбеля Молли
13 — максимальная толщина материала основания
Товары каталога:
Please enable JavaScript to view the comments powered by Disqus. comments powered by
www.rusbolt.ru
Дюбель распорный
Дюбель распорный нейлоновый NAT Sormat используется для монтажа и крепления материалов шурупами при небольших нагрузках при температуре от -40 до +80 °C. Дюбель NAT пригоден для бетона, кирпича, пустотелого кирпича и натурального камня. Распорный дюбель NAT может использоваться в сухих помещениях с оцинкованными шурупами; в сухих, влажных помещениях и на улице в сельской местности с горячеоцинкованными шурупами или нержавеющими шурупами А2; в различных помещениях и на улице в промышленной зоне с нержавеющими шурупами А4.
Минимальная глубина сверления = длина дюбеля + 5 мм.
Длина шурупа = длина дюбеля + толщина прикрепляемого материала + 5 мм.
Материал — полиамид.
| Артикул | Размер | Длина дюбеля мм | Диаметр сверла мм | Диаметр шурупа мм | Допустимые нагрузки в кН* на вырыв, бетон/кирпич |
Упаковка шт. | Вес кг/ 1000 шт. |
| 75005 | NAT 5 | 25 | 5 | 2,5 — 4,0 | 0,6 / 0,5 | 100 / 8400 / 201600 | 0,3 |
| 75006 | NAT 6 | 30 | 6 | 3,5 — 5,0 | 0,9 / 0,8 | 100 / 6400 / 307200 | 0,6 |
| 75008 | NAT 8 | 40 | 8 | 4,5 — 6,0 | 1,4 / 1,2 | 100 / 5000 / 120000 | 1,4 |
| 75010 | NAT 10 | 50 | 10 | 6,0 — 8,0 | 2,4 / 1,7 | 50 / 2500 / 60000 | 2,7 |
| 75012 | NAT 12 | 60 | 12 | 8,0 — 10,0 | 3,3 / 2,1 | 25 / 1250 / 30000 | 4,8 |
* Нагрузки даны из расчета макс. диаметра шурупа и коэффициента безопасности 3.
Экономичная замена дюбелей NAT Sormat — дюбель нейлоновый PR.
Вы можете заказать и купить нейлоновые распорные дюбели NAT Sormat по оптовым ценам.
tdm-neva.ru
это что такое? Виды, размеры, применение
Стремительное развитие строительных технологий влечет за собой разработку и создание не только новейших материалов, но и внедрение различных крепежных систем. Среди этих крепежных элементов широко используется дюбель. Это специальный элемент, использующийся для крепежа самых разных конструкций. Промышленность выпускает массу различных видов дюбелей для решения огромного количества задач. Рассмотрим, что это такое, а также основные виды этих изделий.
Характеристика
Дюбель – это крепежный элемент, который предназначен для монтажных и соединительных работ. Сейчас промышленность выпускает огромное количество видов этих элементов. Каждый тип подходит для конкретного материала. Существуют изделия для бетона, металла или древесины, а также гипсокартонных конструкций.
Такой крепеж применяется тогда, когда доступ к краю стержня для соединения затруднен или невозможен. Например, нужно проделать отверстие в стене для установки шкафчика на кухне или полки в комнате – для этого и необходим дюбель. Также дюбель – это идеальный выбор, когда стена пустотелая или имеет в себе пустоты. Любые другие крепежные детали и системы будут просто неэффективными.
Как выглядят дюбели, принцип действия
Эта крепежная деталь по внешнему виду являет собой цилиндрический стержень. Если говорить о материалах, то это нейлон, полипропилен, металл, полиэтилен. Промышленность также производит металлические дюбели-анкеры.
Изделие состоит из двух частей. Первая – распорная. Она в процессе монтажа будет расширяться, за счет чего крепеж получится надежным. Вторя часть — нераспорная. Отдельные изделия имеют специальные манжеты. Они предотвращают проваливание дюбеля в проделанное отверстие.
Виды дюбелей, фото
В строительных магазинах представлен широкий выбор разнообразных изделий. Но нужно понимать, что каждое из них подойдет для решения конкретных задач. Существует несколько разновидностей данных элементов:
- Полипропиленовые.
- Распорные.
- Для работ с гипсокартоном.
- Нейлоновые.
- Юстировочные.
- Типа «бабочка» и «зонтик».
- Дюбель-гвоздь.
- Рамные и т. д.
Разберем основные виды дюбелей и их применение.Универсальные полипропиленовые
Это наиболее простые дюбели, но походят они для огромной части крепежных работ. Данные элементы можно выбирать при работе с камнем, бетонными стенами, кирпичом. В процессе вкручивания самореза, пластиковый дюбель будет наматываться на металл, тем самым усиливая крепление.
Универсальный распорный
Это также полипропиленовое изделие. Однако особенность его — в наличии распорок.
За счет этих деталей элемент хорошо держится внутри проделанного отверстия.Дюбели для работы с гипсокартонными стенами
Эти детали разработаны и изготовлены специально для крепежа в гипсокартонные или гипсоволоконные стены. Если необходимо установить что-то в пористый бетон, то выбирают именно этот вариант. Производят данные крепежные детали из металла либо из пластика.
Металлические изделия называют «молли». При работе с ними нет необходимости предварительно поделывать отверстие. Кончик дюбеля представляет собой перовое сверло.Нейлоновый крепеж
Эти элементы изготавливаются из нейлона. Использовать их можно практически для любых задач. Они идеально подходят для любых поверхностей.
Благодаря наличию специальных «усов», данный дюбель надежно удерживается в любой стене. С таким крепежом применяют саморезы диаметром от 0,02 до 0,16 см.Бабочка
Эти виды распорных дюбелей предназначены для серьезных крепежных работ.
Данный элемент способен выдерживать огромные нагрузки, даже если его закрепляют в пустотелой стене. Изготавливается такой крепеж преимущественно из металла.Дюбель юстировочный
Данное изделие предназначено для крепежа обрешетки для обшивки.
Основная особенность этих деталей в возможности регулировки положения элементов по отношению основы, к которой выполняется крепеж.
Зонтик
Это особенные виды дюбелей, и их применение тоже особенное. Они не используются в большинстве крепежных работ, а предназначены только для монтажа теплоизоляционных материалов из минеральной ваты либо полистирола. По внешнему виду деталь действительно напоминает зонтик – так, имеется широкая круглая шляпка. Она необходима для удерживания утеплителя.
Изготавливают их из металла и пластика. Однако существуют и другие зонтики. Они предназначены для гипсокартона и навесных конструкций. Металлический зонтик-молли дюбель – это гвоздь с плечами, которые надежно закрепляются в пустотелой стене. При этом нагрузка распределяется равномерно. С помощью этого вида крепежных изделий можно подвесить даже самые тяжелые люстры в подвесных гипсокартонных потолках.Хомут

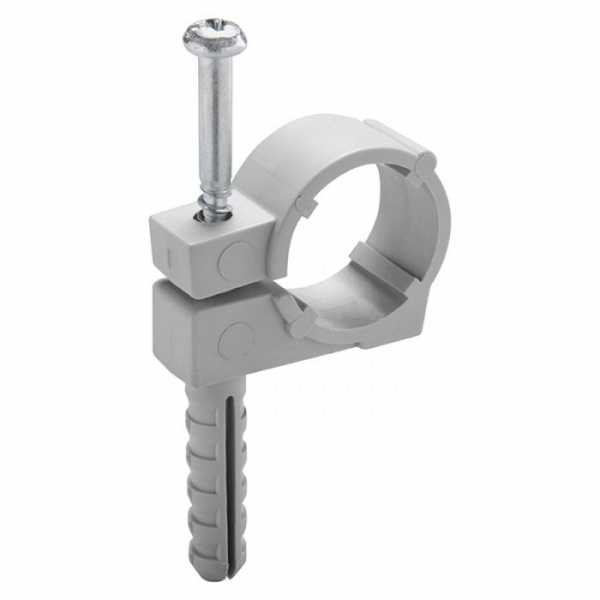

По внешнему виду данная крепежная деталь представляет собой петлю. Изготавливают эти изделия из пластика. Данные хомуты предназначены для монтажных работ по электрической проводке. Использование этих дюбелей очень простое. Сперва в основании проделывают отверстие необходимого диаметра, затем провод прижимается хомутом.
Края его вставляются в отверстие. Таким образом можно крепить гофрированные трубы небольших диаметров.Рамные дюбели
Эти детали выполнены из металла – использование их достаточно специфичное. Они предназначены для установки оконных, а также дверных коробов. Но есть и другие задачи, которые помогают решить эти виды дюбелей.
И их применение (фото смотрите в нашей статье) актуально для крепления обшивки через штукатурку или теплоизоляционные материалы.Дюбель-гвоздь
Это один из видов обыкновенного дюбеля. Отличие в возможностях быстрого монтажа – достаточно забить его в стену. Данные изделие широко применяются в ремонтах. С ними можно быстро и при этом надежно закрепить плинтуса, осветительные приборы на потолке, любые материалы к любым основаниям.
Применение дюбель-гвоздей дает возможность легко выполнять крепеж к бетону, древесине или стене из кирпича.
Особенно быстро выполняется крепеж плинтуса, работы по отделке наружных стен, работа с гипсокартонными системами. Дюбель-гвозди часто выбирают для проведения теплоизоляционных работ, для монтажа отливов под балконами и окнами.Основные составляющие гвоздя – это саморез с резьбой, которая заужена в сторону острой части. Такая особенность делает возможным работу с этими элементами не только с помощью шуруповерта или дрели. Допускается использовать молоток и пластиковые дюбели.
Главное отличие этого типа крепежных деталей от прочих видов в том, что основная деталь работает по принципу гвоздя, а не самореза. Но некоторые элементы, которые производятся современной промышленностью, могут иметь на головке шлиц под крестовую отвертку. Но крутить их отверткой – довольно долго. Наиболее эффективнее применить молоток.
Пластиковая деталь в процессе забивания расширяется, тем самым обеспечивая надежное и, главное, долговечное крепление. Дюбель на одном из краев имеет специальную манжету. Она не дает элементу полностью уйти в отверстие. Форма манжеты может быть различной.
Важный момент – это технические характеристики. Главные параметры – это длина, а также диаметр гвоздя. Возьмем стандартный дюбель-гвоздь. Размеры и виды – от 40 до 140 мм длиной, шаг равен 20 мм. Диаметр – от 5 до 7 мм. Для работы с этими крепежными деталями диаметр отверстия под них – от 6 до 10 мм. Условно модель крепежа обозначают двумя показателями. Это диаметр отверстия, а также длина.
Саморезы
Дюбельный крепеж предусматривает использование саморезов. Различают несколько видов этих изделий по материалу, в который они будут вкручиваться. Промышленность выпускает саморезы по дереву, металлу, изделия с пресс-шайбой, саморезы со сверлом, для бетона, кирпича и камня. Изделие для древесины отличается редким шагом резьбы. Так, здесь расстояние между витками больше, чем у изделий для металла. Это объясняется тем, что древесина менее плотная и твердая. Эти элементы могут быть черного, золотистого и белого цветов. Выбор цвета зависит от того, с чем нужно работать. Чаще всего с дюбелями применяют черный и золотистый элемент.
Виды саморезов и дюбелей бывают различные по длине. Так, длина черных саморезов – от 11 мм до 200 мм. Что касается диаметра, то черные начинаются от 3,5 до 4,2 мм. Диаметры желтых – 2,5-6 мм.
Особенности выбора дюбеля
При подборе дюбеля форма его — это только один фактор, на который обычно ориентируются. Про другие забывают, а зря. Важно знать, какой размер выбрать. Например, дюбель 6 x 40 подойдет для работ по монтажу различных профильных конструкций в стенах из шлакоблока. Другой размер не подойдет – изделие будет просто выпадать из отверстия.
Для стен в панельных домах, а также для непустотелых стен нужен другой дюбель. Размеры и виды – 6 x 60 или 6 x 80. Они помогут надежно закрепить любую конструкцию на стене. Ничего не будет вываливаться или проваливаться. Их можно использовать даже на потолке.Подбирая длину детали, необходимо помнить о нагрузках, которые будет испытывать крепежная деталь. Чем короче дюбель и саморез, тем меньшие нагрузки он выдержит. Кроме того, очень важен и диаметр. Для обыкновенных домашних работ подходят детали диаметром от 8 до 10 миллиметров. Разница в глубине отверстия влияет на максимальную нагрузку.
Выбор сверла под дюбель
Основное правило при работе с этим видом крепежа – диаметр сверла должен соответствовать номеру или же размеру дюбеля. В идеальной ситуации пластиковый или металлический элемент должен с трудом заходить в отверстие. Что касается материала сверл, то для бетона опытные специалисты рекомендуют выбрать победитовый инструмент. Его хватает для решения большинства строительных задач. Приобретать более дорогие сверла особого смысла не имеет.
fb.ru
гвоздь — Энциклопедия по машиностроению XXL
Пороховые молотки (рис. 12.12) предназначены для забивки дюбелей различного исполнения (дюбель-гвоздь, дюбель-винт — с винтовой нарезкой хвостовика) в бетон до марки 400 включительно, сталь с пределом прочности до 450 МПа, кирпич. В работе порохового молотка используется принцип действия огнестрельного оружия. Дюбель [c.349]| Рис. 12.14. Электромагнитный монтажный пистолет 1 — силовая катушка 2 — пружина 4 — опорная плита 4 — дюбель-гвоздь 5 — выключатель 6 — якорь-боек 7 — возвратная пружина |  |
Технология производства дюбелей-гвоздей включает отрезку заготовки, высадку головки, образование баллистического острия и термическую обработку. У дюбелей-винтов (рис. 30, [c.361]
| Рис. 30. Дюбель-гвоздь (а) и дюбель-винт (б) |  |
Дюбель-винт 361 Дюбель-гвоздь 361 [c.382]
Дюбели-винты ДВ применяют для крепления монтируемых конструкций при помощи гаек, а дюбели-гвозди ДГ используют для глухого крепления изделий, ие подлежащих демонтажу. В стальные конструкции толщиной до 15 мм забивают дюбели-гвозди и дюбели-винты с рифлением. [c.273]
Для забивки дюбелей-винтов с резьбой Мб и М8 и дюбелей-гвоздей со шляпкой диаметром 8 мм используют пистолет со стволом калибра 8 мм, остальные дюбели забивают пистолетом, ствол которого имеет калибр 12 мм. [c.273]
Оправка ручная ОД-6 (рис. 19.11) предназначена для крепления вручную дюбель-гвоздями или винтами изделий и легких конструкций массой не более 5 кг к строительным конструкциям невысокой твердости. Дюбель-гвоздь забивают ударами ку- [c.261]
ТАБЛИЦА 25 2 РАЗМЕРЫ. ММ, ХОМУТИКОВ УГОЛКОВЫХ ДЛЯ КРЕПЛЕНИЯ ДЮБЕЛЬ-ГВОЗДЯМИ [c.292]
Радиаторы устанавливают на кронштейны, заделываемые в каменные стены бетонным раствором или пристреливаемые к стенам монтажным пистолетом дюбель-гвоздями. Кронштейны различных типов, применяемые для крепления радиаторов к стенам, приведены на рис. 25.1 и 25.2. Размеры кронштейнов Г и зависят от характера установки радиатора (радиус R в скобка.х относится к ребристым трубам). [c.296]
ХОМУТИК ОДИНАРНЫИ для ОТОПИТЕЛЬНЫХ стояков, ПРИКРЕПЛЯЕМЫЙ ДЮБЕЛЬ-ГВОЗДЯМИ [c.327]
Одинарные хомутики, мм, для пристрелки дюбель-гвоздями (рис. 95, б) [c.201]
Размеры дюбелей-гвоздей [c.167]
Головка дюбеля-гвоздя (шляпка) Заглубляемая часть [c.167]
Крепление магистральных трубопроводов к строительным конструкциям производится с помощью консолей и кронштейнов с заделкой их в кирпичные стены, пристрелкой дюбель-гвоздями к бетонным конструкциям или стяжными болтами к железобетонным колоннам (рис 198). [c.215]
Кронштейны для умывальников и моек крепятся в штампованных планках-держателях (рис. 200). Планки-держатели до производства отделочных работ пристреливаются к стенам дюбель-гвоздями. В зависимости от величины умывальника или мойки размер L может быть равен 450, 500, 520, 550, 590 или 600 мм. Размер Ц должен быть больше размера L на 80 мм. [c.217]
Кронштейны для крепления высокорасположенных смывных бачков (рис. 201) крепятся к стенам с помощью дюбель-гвоздей или шурупов, для которых в них сверлятся два отверстия [c.218]
На рис. XII. 1, а показан хомутик прямой с защелкой для крепления труб на кирпичных стенах с заделкой цементным раствором. Хомутик состоит из двух частей, изготовленных штамповкой из полосовой или листовой стали толщиной от 2 до 2,5 мм в зависимости от диаметра. Хомутики изготавливаются пяти размеров для крепления труб с Ву 15, 20, 25, 32 и 40 мм. Хомутик может быть изготовлен также угловым для крепления к стене дюбель-гвоздем. [c.204]
На рис. XII.1, б изображен хомутик другой конструкции — угловой для крепления труб на бетонных стенах дюбель-гвоздями хомутик может быть также прямым для заделки его хвостовой части в несущей конструкции цементным раствором. Он тоже состоит из двух частей, которые соединяются между собой болтом с гайкой. Сортамент таких хомутиков аналогичен первому. [c.204]
Хомутик для крепления стальных труб на кирпичных и деревянных стенах шурупами и на кирпичных — дюбель-гвоздями (рис. ХП.1,в) представляет собой скобу с двумя лапками, выполненными как одно целое. Скоба-хомут надевается на трубу легким нажатием после установки шурупов труба жестко закрепляется в проектном положении. Такие хомутики изготавливают из стальной полосы шириной 15 мм и толщиной 1,5 мм для труб с Оу = 15. .. 40 мм. [c.204]
При установке ребристых труб на перегородках применяют кронштейны, изображенные на рис. ХП.9, г. Их крепят дюбель-гвоздями или шурупами. [c.212]
Крепление газовых водонагревателей (колонок), устанавливаемых в жилых помещениях, осуществляют с помощью специальных кронштейнов (рис. ХП.12, в), которые крепятся к бетонной или кирпичной стене дюбель-гвоздями. Изготавливают такие кронштейны из стальной полосы или листа на штампах. [c.214]
Выпускаются дюбели двух видов дюбель-винт ДВ (рис. Х1П.4, а) и дюбель-гвоздь ДГ (рис. Х1П.4, б). Первые предназначаются для крепления монтируемых конструкций при помощи гаек, вторые для глухого крепления конструкций и изделий, не подлежащих демонтажу. [c.220]
Хомутик угловой для крепления труб на бетонных стенах с помощью дюбель-гвоздей изображен на рис. ХП.1, б. Он тоже состоит из двух частей, соединяемых между собой болтом с гайкой, но может иметь и защелку. Такой же хомутик может быть применен для крепления труб на кирпичных стенах. Сортамент угловых хомутиков аналогичен сортаменту прямых. [c.222]
Для установки чугунных ребристых труб на кирпичных стенах применяют кронштейны, имеющие радиус изгиба 44 мм и общую длину 259 мм. При установке ребристых труб на перегородках применяют кронштейны, изображенные на рис. ХИ.8, г. Их крепят дюбель-гвоздями или шурупами. [c.229]
Для крепления умывальника промышленность в комплекте с ним поставляет чугунный кронштейн, прикрепляемый к несущим конструкциям шурупами. Такой кронштейн весьма сложно закрепить на бетонных стенах или тонких гипсолитовых перегородках санитарных узлов. Монтажные организации для крепления кронштейнов под умывальники к несущим конструкциям изготовляют специальные пластины (рис. ХП.10,а, б). К бетонным стенам пластину пристреливают монтажным пистолетом, к кирпичным стенам ее прибивают вручную дюбелями (рис. ХП. 10,а) на тонких гипсолитовых перегородках и стенах санитарно-технических кабин пластину крепят с помощью привариваемого болта (рис. ХП.Ш, б) длина болта зависит от толщины стены. После установки пластины в ее карманы вставляют чугунный кронштейн. Для крепления кронштейнов под умывальники на бетонных стенах дюбель-гвоздями используют также специальные держатели [c.230]
Забивание дюбеля-гвоздя производится следующим образом (рис. 5) дюбель заводится в оправку при разжатых губках так, чтобы шляпка его упиралась в конец [c.7]
В настоящее время промышленность выпускает дюбели со шляпками двух размеров, которым присвоены наименования ДГР-25 и ДГР-35. Это означает дюбель-гвоздь для ручной забивки, длиной соответственно 25 и 35 мм (рис. 7). Прочность закрепления этих дюбелей [c.9]
СМП-3 поставляют с завода-изготовителя комплектно с принадлежностями для разборки, сборки, чистки и смазки, а также с индивидуальными средствами защиты органов слуха и лица оператора противошумными наущниками и защитным щитком. Забиваемые пистолетом дюбели отличаются высокой твердостью и разделяются на дюбели-винты ДВ для креплення монтируемых элементов с помощью гаек и на дюбели-гвозди ДГ для глухого крепления конструкций и элементов, не подлежащих демонтажу. [c.234]
Дюбеля-гвозди используют для постоянных креплений, не требующих съема закрепленных с их помощью деталей н KOH tpyKunft. Для съемных креплений используют дюбеля-винты (ДВП), головки которых имеют метрическую резьбу М8 или М10 для последующего навертывания на нее гайки. [c.167]
Значительно упрощает технологию крепления применение пистолета СМП-1. Размер его — 402X186X55 мм, вес — 3 кг, длина ствола — 260 мм. Пистолет имеет сменные стволы диаметром 8—12 мм. Для пристрелки применяют гладкие дюбеля-гвозди, а также дюбеля с наружной и внутренней резьбой, изготовленные из стали марки 40ХГ с последующей термической обработкой. [c.352]
Для крепления высокорасполагаемых смывных бачков на кирпичных или бетонных стенах применяют кронштейны (рис. ХП.12, а), которые крепятся к несущей стене дюбель-гвоздями. Изготавливают такие пластины на штампах из стали толщиной 3 мм. [c.214]
Для той же цели служат крюки для высокорасполагаемых смывных бачков (рис. ХП.12,б), которые в основном отличаются от описанных выше кронштейнов меньшим расходом металла. Крючки, как и кронштейны, крепятся на стене дюбель-гвоздями. [c.214]
Для крепления высокорасполагаемых смывных бачков на кирпичных или бетонных стенах применяют кронштейн, показанный на рис. ХП.П,а его прикрепляют к несущей конструкции дюбель-гвоздями. Изготовляют такие кронштейны на штампах из стали толщиной 3 мм. Для этой же цели служат крючки (рис. ХП.11,6), которые отличаются от описанных выше кронштейнов меньшим расходом металла. Крючки, как и кронштейны, крепятся на стене дюбель-гвоздями. [c.232]
НОЙ до 2 ММ без сверления в них отверстий. Дюбели со шляг ками (дюбели-гвозди) предназначаются для глухих, неразъемных креплений, что для большинства случаев монтажа электропроводок и установочных деталей является вполне приемлемым. [c.9]Характерным для зарубежного опыта применения оправок является, как уже отмечалось, большая номенклатура и высокое качество дюбелей. Так, например, шведская фирма Хильти выпускает дюбели-винты и дюбели-гвозди для забивания в бетон, кирпич, сталь и камень (рис. 11). Дюбели-гвозди имеют диаметр 2,5 и 3,5 мм и длину от 17 до 100 мм. Основная особенность этих дюбелей состоит в том, что их конец имеет слегка конусную форму на длине 10—20 мм от острия. Такая форма дюбеля, по-видимому, облегчает заглубление его в основание и увеличивает прочность закрепления. [c.16]
Конструкция оправок должна допускать забивание дюбелей-винтов и дюбелей-гвоздей за одну операцию, без последующего добивания молотком. Желательным также является выпуск более простых оправок без зажимных губок, с центровкой дюбелей с помощью шайб. [c.17]
mash-xxl.info
Дюбель U
В данной статье мы хотим рассказать о еще одной разновидности пластиковых дюбелей, которые используются в качестве дополнения при осуществлении крепежа с помощью саморезов. Речь пойдет о не очень распространенной конструкции дюбеля, которая тем не менее присутствует на современном рынке в достаточном количестве, а именно о так называемом дебеле U.
Для тех кто не знает что вообще такое пластиковый дюбель мы сообщаем, что этот элемент устанавливается путем забивания обычным молотком в предварительно просверленное отверстие сквозь крепежный материал или элемент в основание к которому и планируется его закрепить.
Дюбель U представляет собой универсальный элемент для крепежа, обладающий повышенной эластичностью. Производят данный вид дюбеля из такого материала, как поолипропилен. Дюбель U предназначается для использования в различных видах стен как из полнотелого материала (бетон, кирпич), так и полостного (пустотный кирпич, пустотелые стеновые блоки и т.д.).
Для крепления же листового материала, такого как гипсокартонные листы или ГКЛ данный вид вспомогательного крепежа использовать можно, но если нагрузка не слишком большая, иначе вы рискуете тем, что крепление просто не выдержит. Слишком низкая несущая способность получается.
Особенности данного дюбеля заключаются в том, что при креплении в плотной кладке он ведет себя как обычный дюбель для полнотелого материала. Если вы закручиваете его в полость, за счет своей эластичности дюпель при закручивании шурупа наворачивается на него в плотный узел. Получившийся пластиковый узел прекрасно удерживается на шурупе и надежно крепит его к стене.
В процессе выбора и покупки данного вида дюбелей стоит обращать внимание на то в каких условиях и сколько времени они хранились. Дело в том, что полипропилен в процессе длительного хранения в условиях сухого помещения или при длительном воздействии солнечного света теряет свою эластичность и становится достаточно хрупким. Если дюбеля хранились именно в таких неподходящих условиях, может возникнуть ситуация, когда вы просто не сможете их использовать. Вместо накручивания на саморез дюбель будет крошиться и соответственно никакого крепления не произойдет.
Виды и размеры дюбелей U
Промышленностью указанный тип дюбеля производится в двух основных вариантах. 1. С упорной шайбой (бортиком). 2. Без упорной шайбы.
Дюбеля с шайбой более дорогие, но в случае если основание рыхлое или отверстие разбито, шайба предотвращает проваливание дюбеля вглубь стены. Если вы собираетесь осуществлять крепеж в стены с поверхностью из рыхлой штукатурки, лучше выбирайте дюбеля с шайбой. Но если вы хотите чтобы саморезы полностью утопились в поверхности стены, то наоборот лучше выбрать дюбеля без упорного бортика.
Как было сказано выше за счет особенностей крепления дюбеля типа «U» его также можно применять при креплении в гипсокартонных стенах или других панельных элементах например из ДСП, однако весьма аккуратно.
В продаже вы можете найти дюбеля типа U следующих размеров: 5х32 мм, 6х37 мм, 6х42 мм, 6х52 мм, 8х52 мм, 8х72 мм, 10х61 мм, 12х71 мм. То есть под основные, так сказать «ходовые» размеры саморезов найти их проблем нет.
Другие виды дюбелей…
stroy-notes.ru
Анкерный дюбель: виды, применение, ГОСТ
В настоящее время ни одна стройка или ремонт не обходятся без применения такого крепёжного элемента, как анкерный дюбель. Это металлическая деталь, которая закручивается, закладывается или забивается в заранее подготовленное отверстие в твердом основании.
Данные крепежные элементы являются такой же неотъемлемой частью при строительстве и проведении ремонтных работ, как гвозди или саморезы. Рынок изобилует различными видами подобных деталей. Что такое анкер, какие виды он имеет и где применяется?
Немного истории
Первый анкерный дюбель был изобретён и запатентован инженером Д. Ролингсом в 1913 году. А в 1958-м его немецкий коллега Артур Фишер изобрёл нейлоновые гильзы для таких крепежных элементов. До этого применялись деревянные «чопики».
Что собой представляет такой крепеж?
Анкер переводиться с немецкого языка как «якорь». Это крепёжный элемент, который предназначен для удержания каких-либо конструкций в несущих основаниях. Крепление самого анкера в основании происходит за счёт расширения наружных частей, путём забивания или закручивания в них дюбеля или болта. Такие элементы обеспечивают надёжное и качественное соединение. Они способны вынести довольно большие нагрузки.
Анкерный дюбель (ГОСТ 28778-90) состоит из двух частей. Это распорная и не распорная части. Первая является рабочей. Она расширяется в процессе забивания или закручивания и тем самым обеспечивает надёжное крепление. Также анкерный дюбель имеет манжету, которая препятствует полному погружению в отверстие. Она может быть потайной, иметь разную форму: округлую или цилиндрическую.
Виды и классификация дюбелей
Анкерные крепежи различаются по назначению, видам монтажа, материалам изготовления. Классификация довольно простая. Так, по назначению анкерные дюбеля делятся на два вида. Первый — это назначение по основанию:
- Для листовых материалов (фанера, ОСП, ГКЛ, ДСП). Такие дюбеля в народе называют «бабочками» из-за их характерной формы. Подобный анкерный крепеж удобен для монтажа лёгких конструкций на полые стены. Для крепления более тяжёлых конструкций из листовых материалов необходимо использовать дюбель с наружной резьбой. Данный элементы закручиваются в листы ГКЛ и в дальнейшем надёжно держат какие-либо конструкции.
- Для пористых или ячеистых оснований. Такими являются пустотелый кирпич, ячеистые блоки, пенобетон и т. п. Эти дюбеля выполнены из мягких пластиковых материалов. Они имеют удлинённую распорную часть.
- Для плотных полнотелых материалов. К таким относятся бетон, полнотелый кирпич, камень и т. п. Виды крепежа для подобных оснований могут быть выполнены как из металла, так и из пластика. Они имеют длинную, не распорную часть.
Что касается назначения по применению, то в соответствии с ним выделяют мебельные, рамные и фасадные дюбеля. Особо стоит отметить элементы для теплоизоляционных материалов, на жаргоне строителей они именуются «грибами». Такие виды крепежа выполнены из пластика. Они имеют широкую шляпку, предназначены для соединения теплоизоляционных плит с основанием. Фасадные и рамные дюбеля имеют удлинённую, не распорную часть. Они предназначены для крепления тяжёлых конструкций. Выполнены, как правило, из металла.
Материалы изготовления
В технологии производства анкерных дюбелей могут использоваться различные типы материалов. Но чаще всего это сталь или другие сплавы и пластмасса (нейлон, полипропилен и пр.). Как правило, дюбель анкерный металлический используют для крепления тяжёлых конструкций, которые в дальнейшем будут нести нагрузки. Это могут быть окна, двери или элементы фасадных систем, а также различные конструктивные элементы. Стальные анкера применяются и для крепления элементов фундамента. Они выполнены из легированных сталей и способны выдержать большую нагрузку.
Пластмассовые анкерные дюбеля применяют при монтаже более лёгких конструкций. Это различные объекты из профиля для ГКЛ. Анкера с нейлоновыми дюбелями также заняли свою нишу в бытовом применении. Например, они используются для крепления светильников, различных элементов декора, картин, бельевых шнуров и верёвок. В таких крепежных элементах шляпки заменены крюками, кольцами и прочими элементами для тех или иных нужд. Одновременно пластмассовые дюбеля применяются для пустотелых или ячеистых оснований.
Виды анкеров по виду монтажа
Они бывают разными:
- Закладной. Анкерный крепеж, который рассчитан на большие нагрузки. Монтируется в каркас здания или стену в процессе ее возведения.
- Распорный. Крепежный металлический узел, который также рассчитан на большие нагрузки. Популярен в строительных, отделочных и ремонтных работах. Монтируется за счёт силы трения установленного в конструкцию элемента (гильзы или пружинного кольца), распираемого поступательным движением болта.
- Клиновый. Крепит детали на основание. Имеет металлический стержень с распорной частью: муфтой, коническим хвостиком и гайкой.
- Забивной. В таких дюбелях используется гвоздь со специальными насечками, которые препятствуют обратному его выходу.
- Рамный. Такой анкерный дюбель применяется для скрепления пластиковых и деревянных рам. Это облегченный вариант крепежа с особой формой головки, которая позволяет сравнять крепежную конструкцию с основанием.

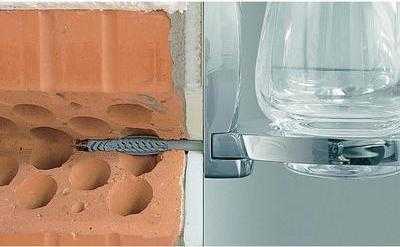

Сквозной способ монтажа
Такой способ применяется для крепления элементов конструкций, когда дюбель проходит через «тело» закрепляемых материалов. Детали для такого способа должны иметь маленькую (короткую) распорную часть. Необходимо заметить, что при сквозной установке следует соблюдать особые правила. Анкерный дюбель должен быть такой длинны, чтобы 2/3 его находились в основании, а 1/3 — в теле конструкции. В противном случае такой способ монтажа неэффективен.
Предварительный способ монтажа
Данный вариант подразумевает собой установку дюбеля в основание на всю длину. Монтаж крепежных элементов производиться в заранее просверленные отверстия. Его диаметр должен соответствовать диаметру дюбеля. Длина — на 3-5 мм больше. Такой запас нужен для того, чтобы пыль и крошка, которая образовывается во время сверления отверстия, не препятствовала полному погружению дюбеля в него.
