Вязка арматуры крючком для начинающих — учимся вязать правильно

Расходы на устройство фундамента будущего строения — самая дорогая часть бюджета стройки. Здесь нужна основательность во всём — ведь от качества фундамента зависит прочность всего дома. Армирование делает основу строения практически неуязвимой от межсезонных движений грунта и поэтому используется почти повсюду.

В этой статье рассказывается о способах крепления арматуры при устройстве каркаса на фундамент, о предпочтительности вязки арматуры перед сварным методом. Описано, как вязать арматуру для фундамента с использованием специального крючка. Даны необходимые советы и рекомендации начинающим монолитчикам, касающиеся этой стадии работ.

Вязание или сварка

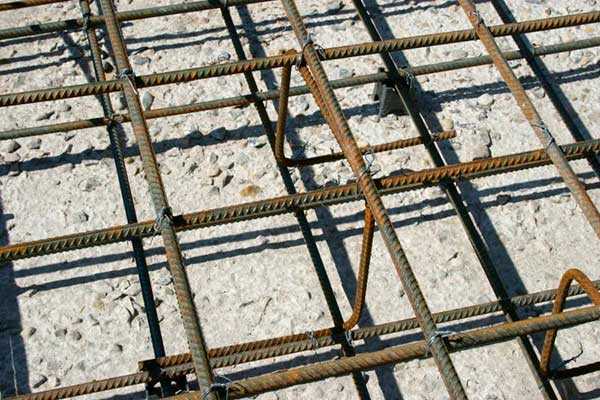

Перед заливкой бетона, внутри опалубки, собирается каркас из арматуры. Методы крепления стержней бывают различными:

  1. пластиковые хомуты;
  2. сварка;
  3. стягивание вязальной проволокой.

Скрепление арматуры при помощи пластиковых хомутов вызывает, мягко говоря, скепсис у бывалых специалистов. Недоверие к пластику, обуславливает его применение, в ряде случаев, при заливке сплошных горизонтальных поверхностей и вкупе с использованием стеклопластиковой арматуры.

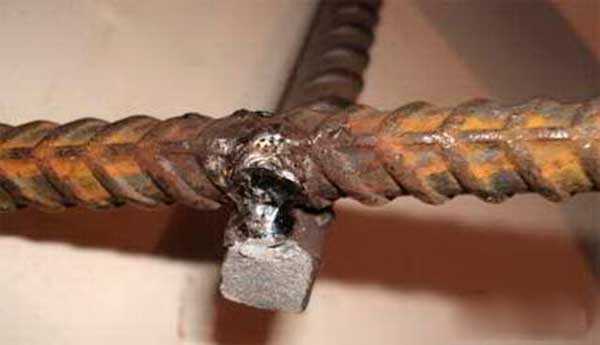

Сварка значительно удорожает и замедляет процесс изготовления арматурного каркаса для фундамента. Требования к качеству сварных швов здесь высокие и выполнять их должен хороший специалист. А хороший специалист берёт хорошие деньги за свою работу. Тем более передвигаться со сварочным аппаратом и проваривать каркас внутри крайне неудобно, а значит медленно. К тому же учитывая новые исследования, в которых выяснилось, что сварка лопается при напряжении бетона, целесообразность процесса сваривания арматуры для фундамента ставится под большой вопрос.

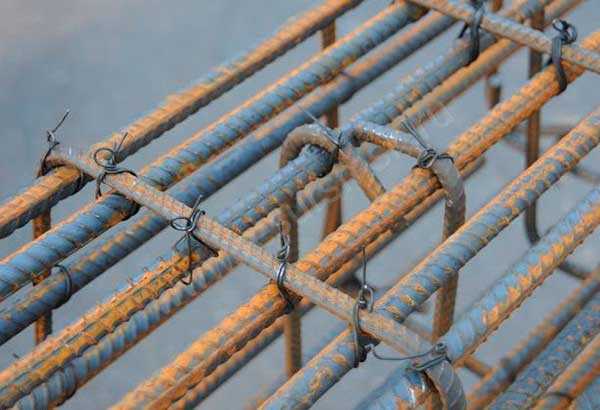

Стягивание арматуры вязальной проволокой — оптимальный вариант при устройстве каркаса для фундамента. Проволока, в этом случае, отвечает всем необходимым требованиям: вязать её быстро и удобно, стыковые соединения получаются крепкими (каркас стоит устойчиво и не расшатывается), хорошее сопротивление на разрыв и растяжение.

А если все требования выполняются — нет необходимости искать другое решение. Учитывая это, большая часть монолитных работ по устройству фундамента производится методом связывания каркаса проволокой.

Чем вяжут проволоку

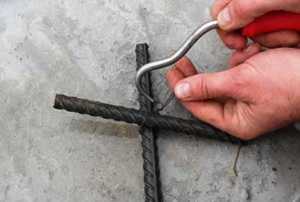

Процесс вязки арматуры крючком для фундамента — занятие крайне муторное и нудное. И чего только не придумывают, чтобы ускорить или облегчить его:

  • модернизируют крючок для вязки;
  • механизируют процесс при помощи шуруповёрта;
  • применяют специальный пистолет для вязки проволоки.

Модернизация крючка состоит в том, что ему придают различные, порой даже причудливые, формы. Ручка у этого крючка может вращаться вокруг рабочей его части. Это, кстати, не лишено смысла — опытные мастера не пользуются покупными крючками, а изготавливают его самостоятельно — «под себя».

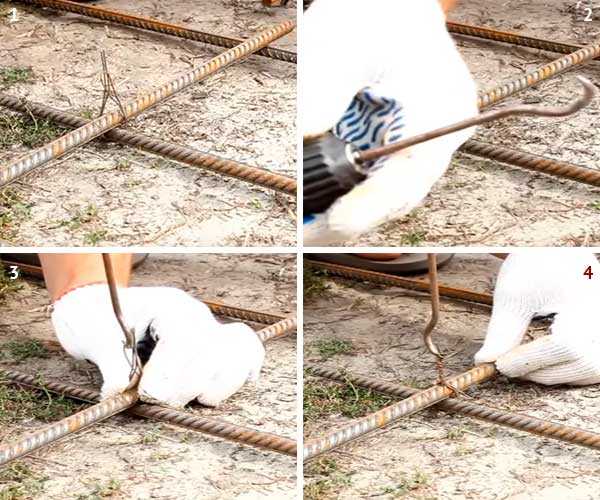

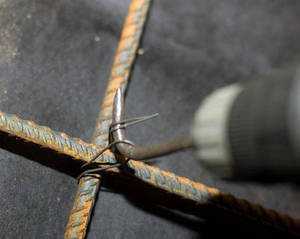

Механизация при помощи шуруповёрта, следующая: болгаркой от крючка отрезают его рабочую часть, зажимают её в патроне шуруповёрта и с его помощью закручивают проволоку.

Вершина мысли — пистолет для вязки. Проволока в нём движется по изогнутой канавке, на 2-3 оборота охватывает стык прутьев и скручивается специальной цангой. После окончания процесса пистолет сам отрезает проволоку. Степень натяжения узла регулируется, вязка занимает 1-2 секунды на стык.

Вроде бы всё хорошо, удобно и быстро, но стоимость такого пистолета крайне высока. Его нерентабельно приобретать для однократного устройства фундамента частного дома. А если учесть перерасход вязальной проволоки и невозможность при помощи пистолета совершить стягивание в некоторых частях внутри каркаса, то его использование становится не таким уж заманчивым.

Использование различных методов для вязки арматурного каркаса фундамента имеет свои плюсы и минусы. Оптимальный способ для конкретного работника выбирается экспериментальным путём. Скорость вязки во всех случаях примерно одинакова. В любом случае умение вязать крючком остаётся самым востребованным навыком у специалистов.

Важно! В специализированных бригадах высокий спрос на работников, умеющих быстро и качественно вязать арматурные каркасы для фундаментов. Материал, изложенный в этой статье, и видео помогут освоить азы вязания для начинающих монолитчиков и приобрести навыки этой востребованной профессии.

Способы вязки арматуры

Вариантов для вязки арматуры на фундамент существует множество, кому какой удобнее, рассмотрим несколько из них:

Способ первый: отрезок проволоки сгибаем пополам; отступаем треть длины от петли и снова сгибаем; охватываем стык арматуры, таким образом, чтобы петля была с одной стороны стыка, а два свободных конца с другой; вставляем крючок в петлю, второй рукой придерживаем и слегка натягиваем концы проволоки. Проворачивая крючок зацепляем им свободные концы и закручиваем их вместе с петлёй на 3-5 оборотов, лишнее отрезаем или загибаем.

Способ второй: сгибаем пополам отрезок проволоки; оборачиваем им стык арматуры снизу; захватываем петлю крючком; оставшиеся свободные концы вставляем в крючок и загибаем; закручиваем всё вместе до плотного соединения прутьев.

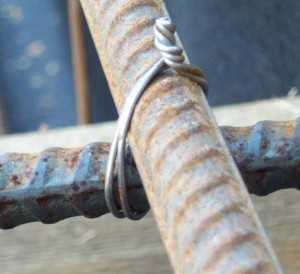

Способ третий (самый распространённый): сгибаем пополам отрезок проволоки; оборачиваем им стык стержней по диагонали; в петлю вставляем крючок и натягиваем, второй конец так же как и во втором случае, загибаем на изгибе крючка; теперь крючок натягиваем и одновременно прокручиваем по часовой стрелке.

Третий вариант при вязке арматурного каркаса на фундамент является самым предпочтительным: более

крепкое и аккуратное соединение, меньшая утомляемость при работе, да и скорость, при достижении определённого навыка, побыстрее. Рассмотрим процесс вязания каркаса поподробнее с показом видео.

Как правильно вязать арматуру для фундамента

Вязальную проволоку можно приобрести в магазине или сжечь ненужную автомобильную покрышку (в процессе сгорания, проволока, предназначенная для армирования резины, обжигается и приобретает, необходимую для вязания, мягкость и податливость). Проволоку режем отрезками по 30 см.

Арматура для устройства каркаса (как правило, сечением 10-16 мм) сначала режется на отрезки определённой длины. Потом связываются отдельные элементы каркаса. При связывании перпендикулярных узлов используется метод вязки крест-накрест по диагонали. При необходимости связать арматуру параллельно (удлинить каркас) делается нахлёст минимум 25 см, количество узлов на этом стыке должно быть не менее трёх.

Стараемся большую часть этих работ выполнять вне опалубки, на ровном свободном месте. Внутри опалубки производится только связывание отдельных элементов каркаса — его удлинение и угловое соединение.

Важно! При стягивании стыка стержней арматуры — постарайтесь найти среднее значение натяга. Недотягивать и перетягивать арматуру не рекомендуется. Недотянешь — каркас получится хлипким и может «сложиться», перетянешь — лопнет узел во время скручивания или транспортировки.

Вот, в принципе, и всё. Эта работа особой сложности не представляет, скорость и качество вязания нарабатываются практическим путём. Если остались какие-нибудь вопросы по этапам процесса — посмотрите видео.

Умение вязать арматуру поможет сэкономить при самостоятельном устройстве фундамента. А если процесс обучения пойдёт совсем хорошо и появятся определённые навыки, то вопрос о временном или постоянном трудоустройстве можно снимать с повестки дня. Ведь специалисту, который умеет качественно и быстро вязать арматуру, будет рада любая бригада монолитчиков.

bane.guru

Как вязать арматуру для фундамента крючком



Монолитные фундаменты получаются заливкой бетоном армирующего каркаса. Он упрочняет создаваемую конструкцию. При этом можно как вязать арматуру для фундамента, так и закреплять ее сваркой. Важным фактором, влияющим на качество результата, является выбор прутьев нужной толщины, использование подходящих хомутов, проволоки требуемого диаметра. Процесс увязки осуществляется с использованием различных инструментов. Во время его проведения необходимо обязательно соблюдать строительные нормы и требования, технологию работ. Тогда возводимая постройка будет надежной, долговечной.

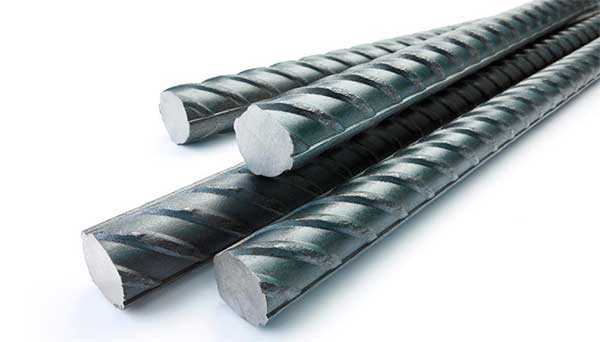

Разновидности фундаментной арматуры

Производство строительных материалов не стоит на месте. Все время появляются новые материалы. Арматура не стала исключением. Помимо обычной металлической, получает распространение при постройке фундаментов композитная.

При использовании арматуры из стали требуется, чтобы она была изготовлена по строительным нормам, требованиям. Для жилых построек, например, это ГОСТ-5781-82. В нем прописаны параметры прутьев для разных конструкций.

По ГОСТу арматура разделяется на 6 классов. Для производства первого используют низкоуглеродистую сталь, а в следующие – вносят добавки, даже легирующие, которые значительно повышают прочность металла.

Пруты со 2-го по 6-й класс имеют рифленую поверхность серповидного или кольцевого типа, либо смешанного, а первого – гладкие. Рельефность улучшает контакт арматуры с бетоном.

Классы отличаются диаметром прутьев, возможностью использования для их соединения сварки. На возможность последней указывает наличие в маркировке буквы С. Другие типы армирующего материала, не содержащие такого буквенного индекса, сваривать запрещается.

Соответствие по диаметру металлической и композитной арматуры

О повышенных антикоррозийных свойствах говорит наличие литеры К. Такой более дорогой материал применяется для строительства объектов, к которым предъявляются повышенные требования.

Для ленточного основания при частном строительстве оптимальным вариантом считаются прутья класса А-ІІІ с диаметром 12-18 мм. В этом случае на перемычки подойдут гладкие стержни А-І толщиной 6-8 мм, зависящей от параметров возводимой конструкции.

Композитные арматурные прутья – это новый, современный материал, изготавливаемый из углепластика или базальтопластика, либо стеклопластика. Из последнего наиболее часто изготавливают данную продукцию.

Поделись ссылкой - это лучший мотиватор для нас

Вконтакте

Facebook

Twitter

Одноклассники

vsjaarmatura.ru

Крючок для вязания арматуры: виды и самостоятельное изготовление

Каркас с большим количеством арматуры нежелательно подвергать сварочным работам. Это может спровоцировать коррозию и потерю качества железа. Специалисты советуют соединять элементы монолитной конструкции методом вязки, которая обеспечивает прочность монтажа. Для скрепления стальной проволоки бетонных конструкций с ненагруженными участками используют специальный инструмент – крючок для вязания арматуры.

Назначение крючка для вязки арматуры

Приспособление обеспечивает удобство, быстроту и безопасность работы. С его помощью связывают между собой перпендикулярные прутья толщиной не более 2 мм в местах их пересечения. Сфера применения – ленточный фундамент, строительство жилых, производственных и административных объектов.

Вязальный крючок несложно сделать самостоятельно, если знать особенности его конструкции.

Схема вязки арматуры крючком

Разновидность крючков для вязания

Технология связки арматуры довольно простая. Она не требует специальных навыков, что вполне подходит начинающим строителям. Вязание арматуры помогает узнать алгоритм работы, почувствовать оптимальное напряжение материала для создания качественных узлов. Существуют несколько видов приспособления.

Простая конструкция

Простые крючки позволяют легко захватывать петли. Инструмент выглядят как стержень с изогнутым наконечником для захвата проволоки и удобной рукояткой со встроенным подшипником. Форма стержня имеет неправильный изгиб. Несмотря на то, что приспособление вращают вручную, оно способно развить высокую скорость и туго затянуть проволоку.

Простые крючки удобны для домашнего пользования, особенно если нужно выполнять небольшой объем работ. Скорость скручивания такая же, как у шуруповерта. Вязание арматуры напоминает размешивание краски в банке специальной деревянной лопаткой. Инструмент имеет ряд положительных качеств:

  • низкая стоимость;
  • простая эксплуатация;
  • подходит для труднодоступных мест.

Крюк из электрода своими рукам

Крючок с винтом

Винтовые крючки – полуавтоматические, так как затягивают петли крюком-наконечником в виде сверла при неподвижной рукоятке. Они имеют другую конструкцию и значительно облегчают однообразную работу мастера. Для крепкого затягивания узла нужно сделать несколько поступательных движений в местах пересечения прутьев.

Процесс осуществляется посредством вращения наконечника с червячной передачей при силовом нажатии на рукоятку. Оборудование, производящее вязание арматуры, имеет другое название – реверсивное. Оно обладает рядом преимуществ:

  • долговечность;
  • простота использования;
  • высокая скорость.

Крючок для вязки арматуры из шуруповерта

Пистолет для вязания

Эта конструкция отличается большой производительностью, поэтому ее используют в крупном строительстве. Устройство полностью автоматизированное, работает от электросети либо при помощи аккумуляторов. Оно заранее заправляется проволокой, которая наматывается на специальную катушку.

Пистолет для вязки арматуры GROST PA33

Принцип работы следующий: пистолет для вязания стыкуют с нужным элементом и нажимают на спуск. За считаные секунды проволока наматывается, затягивается в узел. Натяжение выполняется равномерно. Для работы с инструментом требуется проволока определенного диаметра и жесткости. В противном случае оборудование может выйти из строя.

Выбор инструмента для вязания зависит от цели использования и особенностей монтажа. Его можно применять не только для металлической, но и для стеклопластиковой арматуры, которую вяжут отожженной стальной проволокой, пластиковыми стяжками-хомутами или пластмассовыми клипсами-фиксаторами. Это современный материал, обладающий положительными свойствами:

  • устойчивость к коррозии;
  • прочность при растяжении;
  • низкая теплопроводность.

Изготовление крючка своими руками

Самодельный вязальный крючок для арматуры имеет небольшой размер. Он не требует много времени на изготовление. Арматурогиб состоит из двух основных элементов: основы, которая является рабочей частью, и рукоятки. Его можно смастерить двумя способами.

На основе сварочного электрода

Для монтажа изделия понадобятся такие материалы:

  • Сварочный электрод или стальная проволока диаметром 3–4 мм.
  • Отрезок тонкого шланга или ручку от использованного строительного мастерка.

Конструкцию делают таким образом:

Изготовление крючка для вязки арматуры своими руками

  • Из шланга делают рукоятку прибора под размер стержня.
  • Детали скрепляют между собой с помощью эпоксидной смолы.
  • Рабочую часть сгибают под углом 900 на расстоянии 6 см от рукоятки. По виду она напоминает коромысло.
  • Наконечник длиной не более 2 см дугообразно деформируют.
  • Вязальный крючок перед вводом в эксплуатацию натачивают напильником.

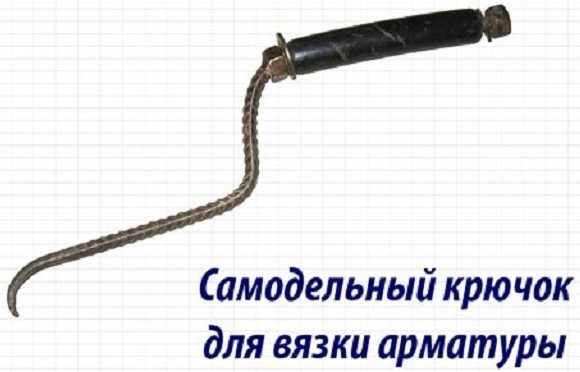

На основе арматурного прута

Чтобы изготовить приспособление для вязания, понадобятся:

  • Кусок стальной проволоки диаметром 7–8 мм.
  • Фиксаторы: шестигранные гайки и шайбы соответствующего диаметра, чтобы их можно было установить на стержень.
  • Отслужившая ручка от любого ручного инструмента: отвертки, валика для малярных работ.

Процесс изготовления такой же, как и в предыдущем случае. Только ручку крепят к основе при помощи фиксаторов. Она должна сохранять свободное вращение вокруг основы.

Особенности технологии вязания крючком

Вязание арматуры – довольно простая технология. Она предполагает много способов вязки:

  • угловые;
  • двухрядные;
  • двойные;
  • крестовые;
  • мертвые узлы.

Приемы вязки арматуры

Основные способы крепления следующие:

  • Образование одной петли внахлест с соблюдением длины наложения прутьев.
  • Формирование двух петель для крепления встык.

Для каждого вида металлообработки используется определенная марка монтажных стержней. Наиболее простой и часто используемый – первый метод. Действия выполняют в таком порядке:

Схема вязки арматуры крючком

  • Арматурную проволоку предварительно нарезают на куски – длиной до 30 см.
  • В работе нужно использовать гибкий, эластичный материал, который не рвется. Такими свойствами обладает обожженный профиль диаметром 1 мм.
  • Заготовку складывают вдвое и оборачивают вокруг прутьев арматуры.
  • В петлю продевают крючок.
  • Инструментом захватывают концы проволочных стержней.
  • Совершают вращательные движения для надежного крепления проволоки. Получается 2–3 оборота.
  • Осторожно дотягивают узел, чтобы не разорвать.
  • Вязальный крючок вытягивают.
  • Главное – не делать длинные скрутки.

Проверяют прочность соединения. Для этого не нужно трогать проволоку. Достаточно пошевелить арматурные прутья. Они должны крепко держаться относительно друг друга.

Вязание арматуры вторым способом выполняют таким образом:

  • Отрезок армостержня сгибают пополам.
  • Отступают треть расстояния от петли, повторно сгибают.
  • Охватывают стык. Петля находится с одной стороны, свободные концы – с другой.
  • Крючок вставляют в петлю, зацепляют наконечники, натягивают.
  • Элементы закручивают вместе с петлей несколькими оборотами.

Вязание арматуры требует соблюдения определенных правил в соответствии с нормами СНиП.

Видео по теме: Вязание арматуры крючком

promzn.ru

Как вязать арматуру?

Всем привет! У тех домашних мастеров, особенно это касается новичков, кто решил самостоятельно возвести фундамент, очень быстро возникнет вопрос, а как - же правильно вязать арматуру, ведь без нее невозможно залить более-менее качественную конструкцию? Именно на этот вопрос я и решил ответить и обстоятельно в нем разобраться.

Арматура: вязать или варить?

К арматурному каркасу железобетонных конструкций предъявляются высокие требования – металл работает на сжатие и растяжение, он должен выдерживать расчетные нагрузки. Для армирования используются специальные стержни диаметром от 6 до 40 мм, причем для обустройства фундаментного основания в частном домостроительстве рекомендуется использовать прутки диаметром 12 - 16 мм.



К основным вариантам соединения элементов арматурного каркаса является крепление:

  • путем сварки металла;
  • при помощи скруток из вязальной проволоки.



Каждый из способов имеет свои преимущества и недостатки, причем при выборе технологии важно в первую очередь учитывать сечение используемой арматуры.

Это связано с тем, что в результате сварочных работ под воздействием дуги нарушается структура металла – как поверхностная, так и внутренняя. Кроме того, часть металла сгорает, да и коррозию в месте сварки никто не отменял. В результате получившийся стык элементов слабее, чем стык таких же элементов в каркасе, смонтированном при помощи вязальной проволоки.Таким образом, сварку оптимально использовать только при армировании с использованием стержней большого диаметра. Чем меньше толщина металла, тем более хрупким он станет в районе сварного шва.



Вязальная проволока, которая при монтаже каркаса скручивается при помощи специального крючка, не влияет на прочность металла арматурных стержней и не создает жесткого крепления элементов. Полученная железобетонная конструкция лучше переносит неравномерные нагрузки. Соединять арматурные прутья вязальной проволокой рекомендуется при обустройстве монолитных фундаментов на грунтах, склонных к пучению и при создании малозаглубленных ленточных фундаментов, поскольку они подвергаются неравномерным нагрузкам. Также вязальная проволока – лучший выбор при монтаже каркаса из стержней небольшого диаметра.



Технология вязки арматуры

Для скрепления арматурных стержней между собой используется отожженная (термообработанная) стальная проволока сечением 1,2 - 1,4 мм. Для удобства применения моток проволоки разрубают на сегменты, чтобы получить пучки проволочных отрезков длиной около 25 см.



Из пучка вытягивают несколько проволочек и сгибают их пополам. Затем каждую проволочку, сложенную пополам, необходимо слегка скрутить, чтобы на конце образовалась петелька. Подготовленный крепежный элемент также слегка сгибают пополам, чтобы конец с петелькой было проще подсунуть под перекрестье арматурных стержней. Чтобы скрепить два стержня в точке их пересечения, проволочный элемент с петелькой на конце должен охватывать узел крепления по диагонали. Оба конца проволочного крепежа выводятся в одну плоскость.



Paste a VALID AdSense code in Ads Elite Plugin options before activating it.

class="eliad">

Затем при помощи специального инструмента или самодельного крючка, изготовленного из заточенного и изогнутого арматурного стержня, проволочный элемент скручивается. Для этого крючок просовывают через петельку и захватывают свободный конец проволочного элемента. Затем выполняют скручивающие движения, пока крепеж не затянется. Закрученный конец отгибают, прижимая к одному из арматурных стержней.



Вязать арматуру крючком следует аккуратно – если перекрутить крепеж, проволока лопнет. Именно поэтому для механизации процесса требуется правильно подобрать инструмент.

Для этой цели подходит шуруповерт или электродрель при условии, что инструмент снабжен устройством для регулировки оборотов. В патрон такого инструмента вставляется крючок для вязания проволоки, регулятор оборотов устанавливается на одно из минимальных значений. Захватив конец проволочного элемента крючком, просунутым сквозь колечко, необходимо нажать на кнопку, чтобы выполнить скрутку. Первые несколько оборотов должны выполняться на минимальной скорости, потом ее можно прибавить.



Перед началом серьезных работ рекомендуется предварительно поэкспериментировать, подбирая оптимальный режим работы инструмента. Важно не только понять, как вязать проволокой арматуру, но и выработать навык вовремя останавливать вращение крючка.



При армировании железобетонных конструкций необходимо скреплять между собой стержни, из которых состоят горизонтальные нити каркаса. Чтобы обеспечить необходимую прочность, перехлест арматуры при вязке должен соответствовать нормативным параметрам:

  • 250 мм для стержней диаметром 6 мм;
  • 300 мм для ∅ 10 мм;
  • 380 мм для ∅12 мм;
  • 480 мм для ∅ 16 мм.



Каждый перехлест фиксируется скрутками из вязальной проволоки в двух точках, что обеспечивает необходимую жесткость конструкции.

Заключение

Крепление арматурных стержней при помощи вязальной проволоки – классический вариант вязки каркаса. Он требует минимальных финансовых вложений по сравнению с использованием сварки, пластиковых хомутов и иных современных фиксаторов.

Видео:

Paste a VALID AdSense code in Ads Elite Plugin options before activating it.

class="eliad">

postroju-dom.ru

Как вязать арматуру для фундамента

Поскольку каркас – основа фундамента, от качества которой зависит прочность всей конструкции целиком, вязка арматуры и, конкретно, способ производства этих работ, имеют большое значение для определения качества и надежности сооружения. Прочность постройки и способность противостоять любым воздействиям среды, напрямую зависят от того, насколько качественно соединены элементы арматуры: от вида арматуры и ее количества, используемого в закладке фундамента, метода вязки прутьев.

Как связать арматуру для фундамента

Выбор прутьев для строительства

Основным показателем, определяющим использование конкретной марки арматуры в том или ином фундаменте, считают диаметр. Более толстые прутья перенесут большее растяжение и прочие нагрузки. Диаметр определяется при проектировании строения исходя из показателей пучинистости почвы, планируемого веса сооружения. Но не все при строительстве строго придерживаются проектов, а кто-то, вообще, их не составляет. Какие же прутья применять, если строительство ведется без проекта?

Для строительства дома из пено-, тепло- и газоблоков, небольшого дачного домика, гаража, подойдут прутья, в диаметре достигающие 12 мм. Использование при закладке фундамента прутьев диаметром меньше 12 миллиметров, не допускается.

Если запланировано строительство основательных, больших зданий, основу фундамента усиливают прутьями большого диаметра. Планируя строительство, обязательно смотрите на класс прутьев. В частном строительстве подойдет А-3.-класс. Такой металл даже в холодном состоянии сгибается на 90 градусов без последствий. Также применяются, но значительно реже, и прутья А-2-класса, сгибающиеся на 180 градусов в холодном состоянии. Про то, как залить фундамент, читайте тут.

Про то, как залить фундамент читайте тут.

Концы проволоки связываем плоскогубцами

Системы вязки арматурного каркаса

Для фундамента вязать арматуру можно либо вручную, либо полуавтоматизированно.

Если вяжете руками, предполагается использование специального крючка или плоскогубцев. Связывают прутья в месте их перекрещивания обычной проволокой, сечением от 0,8 до 1,2 мм. Для связки проволоку складывают вдвое, обматывая прутья примерно парой десятков сантиметров двойной проволоки. Затем концы, обернутые вокруг арматурных прутьев, нужно скрутить плоскогубцами друг с другом.

Если соединение арматурных прутьев проходит с применением крючка для вязки, то процесс выглядит так: в два раза сворачивают проволоку, проводя под перекрестием, получившуюся петельку надевают на крюк, а 2-ой конец тоже кладут на крючок, затем начинают вращать инструмент. Это приводит к затягиванию соединения.

Вязальный крючок можно заменить винтовым. Винтовой крючок тоже скручивает проволоку, но для этого достаточно лишь потянуть ручку.

Надо признать, что ручная вязка арматуры достаточно длительна и энергозатратна. Более легкий способ связать арматурный каркас — использование вязального пистолета.

Он значительно упрощает сам процесс стяжки и в разы сокращает время, требуемое, чтобы выполнить эту процедуру. На стяжку одного фрагмента арматурных прутьев, при

наличии вязального пистолета тратится не более двух секунд. Для работы агрегатом нужно лишь нажимать на кнопку курка. При всех плюсах такого оборудования, единственный его существенный минус – высокая стоимость. От тысячи долларов и выше. Вязальный пистолет незаменим при строительстве больший зданий и сооружений, а использование его на малоэтажных стройках нерационально.

Видео — вязка арматуры

Видео — как вязать арматуру крючком

stroyvopros.net

крючок, клещи, пистолет, фото и видео пояснения

Вязка арматуры для фундамента — важный этап возведения здания. От качества и прочности каркаса зависит то, как долго будет стоять сооружение. Потому этому процессу нужно уделить максимум внимания, а также закупить качественные комплектующие.

Вязка  — дело длительное, хоть и не очень сложное. Особенно много времени уйдет на армирующий пояс плитного фундамента. Там количество точек пересечения исчисляется сотнями или даже тысячами. И каждое такое пересечение требует фиксации, а, значит, его нужно вязать. Причем часто по два раза.

Больше работы будет с плитным фундаментом

Быстрее дело пойдет при устройстве ленточного или свайного основания. В этом случае при строительстве бани можно обойтись несколькими сотнями точек вязки, хотя все зависит от размеров здания и его планировки.

Можно, конечно, нанять бригаду, но они запросят немалую сумму. Вязка фундамента своими руками сэкономит вам много денег.

Теперь о том, где вязать. Есть два варианта — сразу на месте на фундаменте. В случае с плитным фундаментом это, наверное, единственный возможный способ: слишком большие объемы. Для ленточного или свайного можно связать каркас на участке, столе, специальном стенде и т. д., а затем установить в траншею или сваю.

Содержание статьи

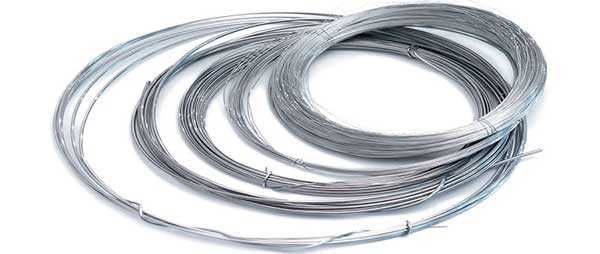

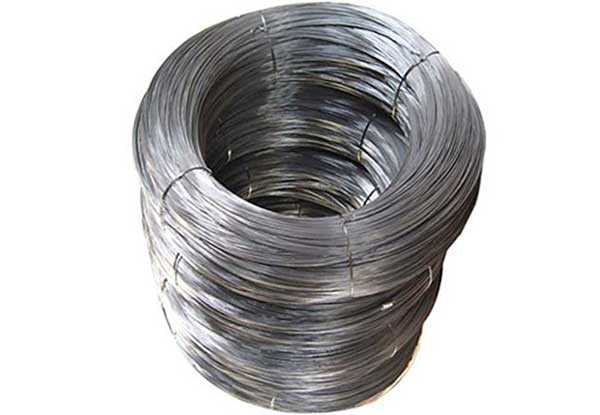

Проволока для вязки

Для соединения прутков при малоэтажном строительстве используют отожженную низкоуглеродную стальную проволоку.  Ее еще называют «вязальной» проволокой. Ее качество и параметры регламентируются: все характеристики должны соответствовать  ГОСТ 3282-74.

Для малоэтажного строительства проволока нужна диаметром 1,0 -1,4 мм. Мастера считают, что лучший вариант — 1,2 мм или 1,4 мм. Миллиметровая слишком слаба и часто рвется, большего диаметра  тяжело крутится.

Обычная отоженная проволока имеет темный цвет. Есть еще светлая — она оцинкованная. Защитное покрытие намного повышает стойкость к коррозии, не влияя на гибкость и упругость. Стоит она больше, но надежность вязки, вместе с качеством арматуры и бетона, определяет надежность всего фундамента. Так что это тот случай, когда нужно брать лучшее.

Проволока для вязки арматуры может продаваться в бухтах или уже нарезанной

Выпускается еще неотоженная проволока. Она стоит меньше, но ее пластичность и прочность ниже, она рвется чаще. Так что лучше брать все-таки прошедшую термическую обработку.

На одно соединение требуется от 25 до 50 см проволоки. Отрезав кусок заданной длины, его складывают вдвое, и в таком виде используют. Чем больше диаметр прутка, тем длиннее нужен отрезок проволоки для вязки. Для  арматуры 10 мм — это 25 см, для  12 мм достаточно 30 см, для 14 мм требуется уже 35-40 мм.

Длиннее нужны отрезки в тех местах, где приходится соединять три прутка. И таких мест немало. Тут потребуются отрезки по 50 см.

Продают проволоку в бухтах, или уже нарезанную, на куски определенной длины. Упаковки нарезанной могут быть разной массы — от 0,5 кг до 10 кг и больше.

Приспособления для вязки арматуры

То, насколько легко и быстро будет происходить вязка, зависит от инструмента, который вы используете. Можно скручивать арматуру руками, но это тяжело и долго. Есть для этого разные приспособления. Простые и посложнее.

Крючки

Самое широкое распространение получили разнообразные крючки. Их немало имеется в магазинах, их делают самостоятельно из любого куска проволоки подходящего диаметра.

Крючки для вязки арматуры имеют разную длину, ручки и форму

Есть простые, с прямыми или изогнутыми стальными ручками. Отличаются они углом изгиба ручки, формой крючка, его размерами. Как определиться, что удобнее? Только пробовать работать. Больше никак.

Есть механические крючки — у них в ручку встроена спираль. Их при вязке вращать не нужно. Просто тянете вверх. Ручка скользит по винтовой канавке, проворачивая крючок. Как это работает, смотрите в видео.

Клещи

Есть специальный инструмент, в котором соединены клещи и механический крючок. Для вязки с их помощью может использоваться более толстая одинарная проволока. Ее заводят под место пересечения прутков арматуры, вставляют в клещи. Их зажимают в фиксаторе, излишки проволоки откусываются. Следующий шаг — несколько раз потянуть за ручку. Клещи начинают вращаться, затягивая узел. Стоит такое устройство 40-60$. Насколько оно вам необходимо — решайте сами.

Клещи с механической ручкой

Есть другие клещи. Тоже специальные для вязки, только вращаются они руками. Оборотов тут много не нужно — клещи позволяют прихватывать проволоку близко к арматуре и витков всего делают один или два.

Отличаются от обычных они формой режущей части — должны проволоку удерживать. Профессиональные вязальщики на стройках работают, используя именно такой инструмент. Утверждают, что с клещами вязка идет в два раза быстрее, чем с крючком и пистолетом. Есть еще два плюса:

Верить или нет — дело ваше. Но выглядит это потрясающе.

Пистолет

Есть в продаже устройства для автоматизации вязки. Это так называемые вязальные пистолеты. Они «заряжаются» проволокой, работают от аккумуляторов. Все участие человека заключается в том, что он подносит пистолет к месту соединения и нажимает на пусковую скобу. Секунда-две, и пистолет намотает несколько витков вокруг пересечения прутков и сделает узел.

Покупать такой пистолет, чтобы связать один фундамент — неоправданная трата денег. Их редко приобретают даже те, кто этим занимается профессионально. Стоимость у них немалая: не меньше 500$.

Как вязать арматуру на фундамент

Порядок действий при вязке арматуры крючком

Так как чаще всего при вязке арматуры используют крючок, расскажем как им работать. Нарезанные куски вязальной проволоки нужной длины складывают пополам, чуть изгибают (загибают примерно треть длины). Просовывают согнутой стороной под место соединения (по диагонали). В образовавшуюся петлю вставляют крючок, свободные концы, которые находятся с другой стороны, тоже заводят на крючок, загибают. Теперь начинают вращать, скручивая витки и затягивая соединение (по часовой стрелке или против — смотрите по ситуации, делайте как удобнее). Когда узел приблизится к арматуре, крючок просто вынимают.

Тут нужно определиться с тем, насколько плотно затягивать узел. Нельзя перетянуть — проволока лопнет, и нельзя допустить, чтобы арматура болталась. Она должна прилегать плотно. Узел должен находиться не сбоку, а четко над местом пересечения. Потому крючок держите над крестовиной.

Есть небольшая хитрость, которая позволит хорошо притянуть прутки друг к другу и закрепить их.  Примерно перед двумя-тремя последними витками, крючок нужно с усилием потянуть на себя, растянув проволоку. И с натяжением сделать последние витки. За счет эластичности проволока немного растягивается,  узел получается плотнее, арматура хорошо притянута.

Еще одно замечание — длина скрутки не должна быть большой. Получиться может 3-5 витков. Этого будет достаточно, чтобы соединение было прочным.

Есть еще один способов вязки арматуры. Он отличаются только способом фиксации свободного конца на крючке: проволоку заводите немного за крючок и начинаете крутить. Описанный первым, кажется, — самый удобный. В том плане, что одна рука остается свободной, ею можно придерживать арматуру.

Узел должен быть ровно над местом соединения прутков арматуры

После того, как сняли петлю, все концы загибаете под соединение — так они не будут мешать, и вы не поранитесь и не порвете одежду во время дальнейшей работы.

Вязка арматуры шуруповертом

Нет такого процесса, который наш человек не попытается модернизировать на свой лад. Вот и вязка арматуры намного ускоряется с использованием обычного шуруповерта. Предварительно изготавливается крючок, закрепляется в держателе, выставляется самая маленькая скорость вращения.

Порядок действий такой же, как при использовании обычного крючка. Только после того, как закрепили свободные концы проволоки на крючке, на пару мгновений включаете шуруповерт. Затянув петлю, отключаете инструмент и снимаете ее с крючка. Попрактиковавшись, можно делать одну вязку за секунду.

Вязка при помощи пластиковых хомутов

Связать арматуру можно монтажными пластиковыми хомутами. Их также просовывают под соединение наискосок, вдевают конец в фиксатор и затягивают. Все происходит быстро.

Но насколько будет долговечным соединение при помощи пластиковых фиксаторов — вопрос. Пластику в стяжке, скорее всего, ничего не будет: он химически нейтрален. Но, он имеет приличный коэффициент удлинения. То есть, при длительной статической нагрузке он потянется. Прутки начнут «гулять», что может привести к разрушению стяжки. В сочетании с тем, что хомуты стоят дороже (пусть и не намного), этот вариант не выглядит таким уж привлекательным.

Как сделать крючок для вязки арматуры своими руками

Крючок не обязательно покупать. Его легко можно сделать самостоятельно, причем, все размеры подобрать «под себя», сделать так, как вам удобно.

Подойдет толстая стальная проволока — диаметром 4 мм и больше. Например, можно использовать электрод.

На одном его конце выгните кружок. В него будет упираться ручка. Делайте именно кружок. Если просто загнуть — будет неудобно: постоянно будете цепляться рукавами. Так что постарайтесь, и хорошо выгните, чтобы край уперся в стержень.

Сам прут примерно посередине согните под углом градусов 30. Должно получиться что-то похожее на коромысло. На прут нанижете две-три шайбы, подтяните их к колечку — они будут фиксировать ручку.

Варианты самодельных крючков для араматуры

Делаете саму ручку. Вариантов несколько:

  1. Нужны две трубки. Одна чуть большего диаметра, чем ваш пруток (для 4 мм нужен внутренний диаметр 5-6 мм). Вторая — еще больше. Их длина — треть всего крючка или чуть больше. Вставляете одну в другую, и молотком заклепываете их концы.
  2. С обеих сторон трубки приварить шайбы, внутренний диаметр которых чуть больше диаметра прутка.
  3. Выточить ручку из древесины на токарном станке. Но древесину нужно брать плотную — сосна или ель не подойдут — сотрутся быстро.
  4. Использовать кусок полимерной трубы. Стопор снизу — приваренная шайба или гайка.
  5. Ваш вариант.

Готовую ручку надеваете на пруток, привариваете стопорную шайбу, чтобы ручка не скатывалась вниз.

Теперь делаем сам крючок. Затачиваете болгаркой конец прута в конус. Острым делать не нужно, чуть округлым. Потом пассатижами загибаете его крючком. Все, ваш инструмент готов. Можете приступать к работе.

С углом и длиной самого крючка нужно будет поэкспериментировать — подберете тот, который вам удобен. Кто-то считает удобным короткий, круто загнутый крюк, кому-то лучше работать с согнутым под небольшим углом, но большой длины. В общем, пробуйте. Главное условие — он не должен обрывать проволоку. Тогда соединение будет надежным.

Итоги

Способов вязки арматуры на фундамент своими руками немало. Дело долгое, но не самое сложное. Выбирайте тот метод, который вам более удобен, так как работы будет много.

baniwood.ru

Крючок для вязки арматуры своими руками. Фото и видео

крючок для вязки арматурыТе кто хоть раз в жизни сталкивался с изготовлением ленточного фундамента или других железобетонных конструкций знают, какой кропотливой и утомительной работой может быть связывание проволокой арматуры. Чтобы облегчить и ускорить эту работу, были придуманы специальные приспособления ― крючки для вязки арматуры. О них и пойдет речь в этой статье.










Крючок для вязки арматуры нужен для изготовления каркаса, путем связывания проволокой внахлест мест соединения вертикальной и горизонтальной арматуры. В итоге получается жесткий, готовый к заливке бетона каркас. Сварка в таком деле нежелательна, из-за изменения структуры металла в местах нагрева, что приводит к потере его прочности.

Кто-то может сказать, что может связать проволоку и плоскогубцами. Да старые добрые плоскогубцы могут выполнить эту задачу, но при условии, если скруток будет штук двадцать. При большем количестве соединений, сам процесс вязки займет много времени и сил. Проще говоря, устанут пальцы и кисти рук. Тут-то и приходит на помощь вязальный крючок.

вязальный крючок

Как сделать крючок для вязки арматуры?

Это самый незамысловатый инструмент. Он так прост, что при желании его можно сделать самому. Для этого понадобится: кусок арматуры толщиной около 6 мм и длиною 26 мм. Вначале замеряется расстояние для ручки ― это около 10 см. Далее, изгибаем арматуру под прямым углом. Отступаем 4 см и снова изгибаем на 90°, но только в другую сторону. На место ручки одеваем гайку и шайбу, чуть большего диаметра чем арматура, и доводим их до первого изгиба. Далее, для удобства вращения надеваем заранее приготовленный кусок металлической трубки, свободно вращающийся на арматуре.

Чтобы эта ручка не выпадала, фиксируем ее шайбой и гайкой. Получается такой себе ― коловорот. Немного изгибаем другой край и затачиваем его. Получился простой, для небольших работ, крючок для вязки арматуры.

Для тех, кто не хочет что-то искать и мучится, можно приобрести за небольшие деньги уже готовый, более приспособленный для таких видов  работ прекрасный крючок. Преимущество магазинного над самодельным ― более удобная ручка и качество металла рабочей части. Форма у самодельных и покупных практически одинаковая.крючок для вязки арматуры своими руками

Как вязать арматуру крючком

 1) Отрезаем куски проволоки длиною около 30 см (длина зависит от толщины арматуры).

2) Складываем проволоку вдвое.

3) Делаем изгиб вокруг пальца, отступив от петли третью часть длины.

4) Далее просовываем изгиб под стык арматуры и вставляем крючок в петлю.

5) Захватываем кончиком крючка второй конец проволоки и делаем вращательные движения.

6) С каждым поворотом, проволока затягивается и плотно обхватывает крестовину арматуры. Очень важно не пережать проволоку, чтобы не порвать ее.

7) Вытягиваем крючок из петли и загибаем торчащую часть вдоль арматуры. В затянутом виде арматура не должна свободно двигаться в месте соединения.


Виды крючков для вязки арматуры

Существуют два вида крючков для связывания арматуры вручную ― это простой и винтовой. Также для больших объемов вязки, применяют самодельный крючок, зажатый в шуруповерт или дрель. А максимально быстро эту работу сделает ― специальный, профессиональный пистолет.

Винтовой крючок

крючок для вязки арматуры винтовой

Конструкция его немного сложнее первого. Такой сделать самостоятельно вряд ли получиться. Он состоит из ручки с поворотным механизмом, который при потягивании крючка вверх, заставляет вращаться рабочую часть. Что-то наподобие юлы. Принцип работы примерно такой же, только вращается не наружная часть, а внутренняя.

Наконечник крючка имеет обычную форму. Заготовки из проволоки делаются такие же, как для простого крючка. Очень важно следить, чтобы концы проволоки  в момент вращения зацепились за крючок.

Вязать винтовым крючком гораздо проще обычного, так как не нужно вращать кистью руки, из-за чего она чаще всего и устает.

Вязальный пистолет

вязальный пистолет

Это самый простой способ соединять арматуру проволокой. Тут жало пистолета работает как челнок, набрасывая проволоку и равномерно делая одинаковые петли. Существуют пистолеты как аккумуляторные, так и работающие от сети.

Время одного соединения 1 шт в секунду. Ввиду этого производительность пистолета для вязки арматуры достигает максимальной скорости по сравнению с другими способами.

К недостаткам пистолета можно отнести:

1) Наличие электросети для подключения или зарядки АКБ.

2) Высокая стоимость аппарата.

3) Используется проволока одного диаметра.

4) Довольно сложный механизм подачи проволоки, требующий обслуживания, а при необходимости квалифицированного ремонта.

Вязание арматуры шуруповёртом

Еще как вариант механизированного крючка, дрель или шуруповерт с насадкой. Крючком в этом случае может служить гвоздь с откушенной шляпкой и загнутым острым концом.

Преимуществом такого способа, есть то, что вращают крючок не руки а электродвигатель и это облегчает работу.

Следует отметить, что электроинструмент должен быть достаточно мощным для закручивания проволоки.

вязка арматуры шуруповёртом

Дополнительные советы

1) Ввиду того, что арматура имеет разную толщину, желательно поэкспериментировав с разной длиной проволоки, выбрать оптимальный вариант. Та длина, которая будет достаточно закручиваться и не оставлять длинных хвостов и есть наилучшей для заготовок.

2) В начале скручивания обороты делаются быстрее, пока проволока не натянется и только после, медленно дожимаем, чтобы она не порвалась.

3) Прочность соединений проверяют не прокручиванием скруток, а отсутствием люфта  между арматурами.

У каждого рассмотренного в статье способа есть свои плюсы и минусы, но все они действенны и эффективны. При правильном выборе крючка и вязальной проволоки, а также некоторых навыках при работе крючком, сделают ваш фундамент крепким и долговечным без трещин и разломов.


proinstrumentinfo.ru
