Насадки на болгарку для обработки дерева

УШМ, если знать и грамотно использовать все ее возможности – устройство поистине универсальное, которому поддается практически любой материал. И если речь идет об обработке дерева в больших масштабах, то «болгарка» гораздо эффективнее ручного абразивного инструмента и приспособлений. Главное, правильно выбрать соответствующую насадку. С их основными модификациями и спецификой применения поможет разобраться эта статья.

Разновидности насадок на болгарку для обработки дерева

Грубая зачистка древесины

Диск-рубанок

Такая насадка практически полностью заменяет этот ручной инструмент.

Незаменимая вещь, если требуется, к примеру, произвести черновую обработку бревна – при возведении сруба, подготовке опор ограждения и так далее.

Особенности применения:

  • В данном случае защитный кожух можно снять. Такая насадка является цельнолитой, и ее разрушение не происходит. Но защита от разлетающейся щепы (очки, плотная одежда, рукавицы) требуется.
  • Допускается работа только с «болгаркой», в которой предусмотрена (или устанавливается) вторая рукоятка. УШМ должна удерживаться при черновой обработке дерева обязательно двумя руками.

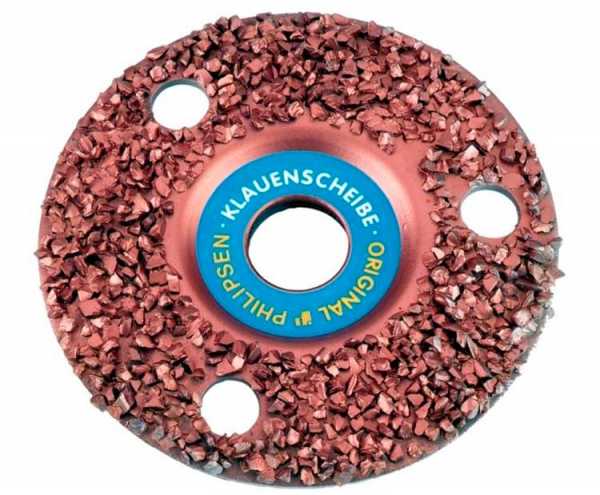

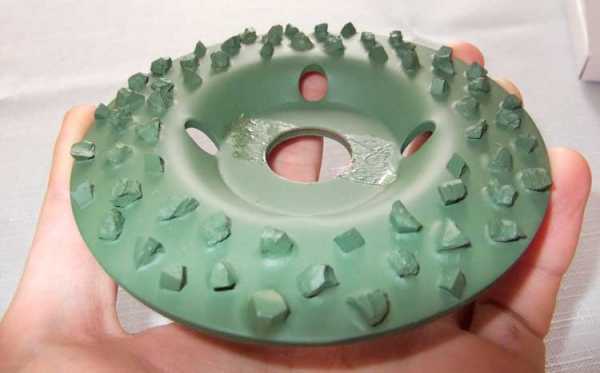

Диск обдирочный

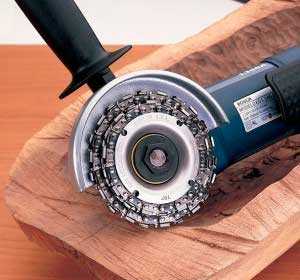

Основное назначение подобных насадок – снятие с древесины коры, обтесывание заготовки. Если «болгарка» в умелых руках, то с таким приспособлением можно сделать выборку материала. Например, при необходимости вырубки чаши. Если возводится бревенчатый сруб, то УШМ с такой насадкой отлично заменяет плотницкий топор.

В некоторых случаях обдирочным диском можно произвести распиловку. Правда, рез будет широким, да и отходов (стружки, опилок) получится много.

Фрезерование

Диски

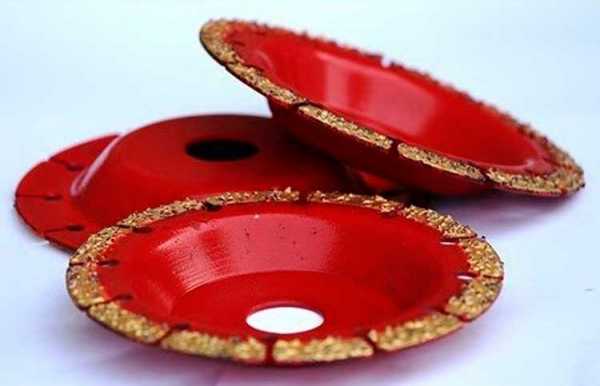

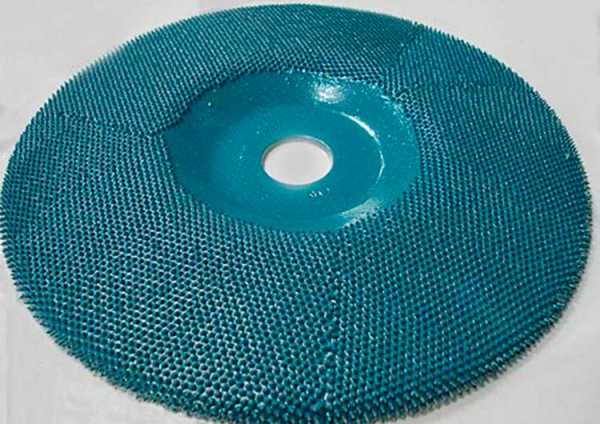

Такие насадки выпускаются в различном исполнении. Главное отличие приспособлений – в размере зерен абразива.

Они по специфике применения мало чем отличаются от рашпилей. Разница лишь в скорости выполнения технологической операции. При определенных навыках такие насадки целесообразно использовать и для чистовой обработки дерева.

Фрезы

Они есть, и специально по дереву. Ассортимент значительный, так как насадки этого типа отличаются конфигурацией, расположением и размерами зубьев.



Назначение фрез:

  • Выборка пазов.
  • Предварительное выравнивание кромок.
  • Вырезка чаши.
  • Распиловка (для деревянных заготовок небольшого сечения).

Специфика применения:

  • При обработке древесины такими насадками демонтировать защитный кожух запрещается.
  • На каждое изделие есть инструкция. В ней однозначно указано, для каких видов работ предназначена данная насадка, рекомендуемые обороты «болгарки» и так далее.

Шлифовка дерева

Если расшифровать аббревиатуру УШМ, то понятно, что именно чистовая обработка – основное предназначение «болгарки».

Кордщетки

Используются преимущественно для первичной (грубой) шлифовки древесины, когда требуется сгладить неровности образца.



Диски торцевые

Названия говорит само за себя. Такими насадками обрабатываются конечные части деревянных заготовок (срезы). Особенно эффективны, если приходится иметь дело с угловыми (косыми) распилами.

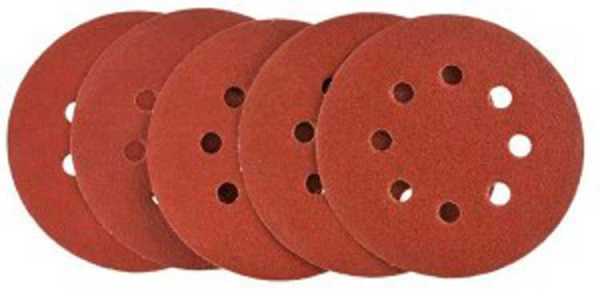

Насадки лепестковые

Наиболее используемые шлифовочные приспособления для «болгарки».



Такие насадки применяются последовательно, поэтому для обработки дерева их понадобится несколько. Шлифовка начинается диском с «грубым» абразивом, и постепенно размер его зерна необходимо уменьшать. Следовательно, приспособления в процессе работы на «болгарке» периодически меняются.

Шлифовальные круги

Наиболее универсальное приспособление к «болгарке». Его одного вполне достаточно для разной степени шлифовки. Сама насадка представляет собой металлическую основу, на которой крепятся круги с той или иной зернистостью. Они легко меняются или по мере износа, или в случае перехода на другой участок работы. Следовательно, только круги и являются расходным материалом. Сама же насадка используется неограниченное время.



Специфика применения:

  • Шлифовка дерева.
  • Циклевка паркета.
  • Обработка кромок и торцов.
  • Зачистка древесины перед окрашиванием.

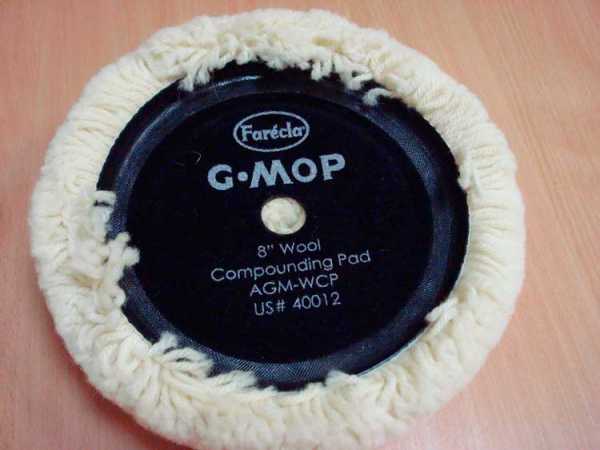

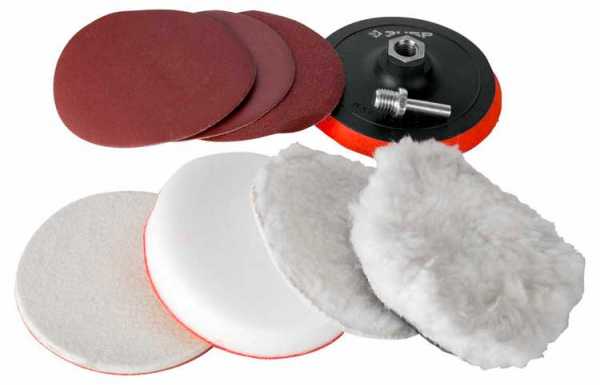

Полировка древесины

Для этих целей используются щетки, диски круги. Их «рабочие элементы» могут быть из губки, войлока, мелкозернистой «наждачки» и ряда других материалов.

В статье приведены примеры лишь основных типов насадок на «болгарку». Изделий данного класса довольно много, поэтому несложно выбрать оптимальный вариант приспособления для обработки любой древесины. Автор надеется, что приведенная информация поможет читателю в этом.

На заметку!

Под обработкой дерева подразумевается и его раскрой (распиловка). Иногда при изготовлении штучных деталей приходится заниматься их подгонкой по месту установки еще до того, как приступать к шлифовке образца. Некоторые «умельцы» (а их и среди знакомых, и в интернете немало) советуют использовать для таких операций диски от циркулярной пилы. Категорически запрещается! Вот лишь основные причины, по которым этого делать нельзя.

  • «Болгарка» – машинка высокоскоростная. И хотя металл, из которого изготовляются отрезные диски, прочный, в таком режиме он долго не выдерживает. Точнее, режущие кромки (зубцы), которые фиксируются методом напайки. При интенсивной работе они отваливаются и разлетаются в стороны, причем с огромной скоростью. Последствия спрогнозировать несложно.
  • Не все диски по размеру (в первую очередь, внешнему диаметру) подходят для установки на УШМ. Значит, придется демонтировать защитный кожух. То же самое – о безопасности работника можно забыть.
  • Структура древесины (даже твердой породы) достаточно рыхлая. Следовательно, велика вероятность, что пильный диск по причине постоянной вибрации может зажать. Как поведет себя «болгарка» в подобной ситуации, учитывая ее мощность и обороты, предсказать не возьмется никто. Но то, что она довольно легко вырвется из рук – однозначно.
  • Постоянные изменения режима (по той же причине – вязкости пиломатериала) приводят к систематическому перегреву двигателя УШМ. При таком использовании «болгарка» долго служить не будет.

Именно поэтому обработка дерева с ее помощью производится только поверхностная – грубая зачистка, шлифовка, браширование. А для раскроя следует использовать пильные инструменты и механизмы (ножовка, циркулярка, эл/лобзик и так далее).

woodguide.ru

насадка на болгарку: фиолент, макита, интерскол, хилти, отзывы

В строительном сленге термин «штробить» означает вырезать паз или канавку в бетонной, блочной или кирпичной стене, в которую в дальнейшем будут уложены кабель-трассы, водные и тепловые коммуникации в доме. Работа пыльная и тяжелая, сделать ее можно вручную или используя штроборез — насадку на болгарку. Ручное штробление — это всегда кривые линии канавок, разная глубина паза и огромные затраты времени. Простая насадка для болгарки или угловой шлифовальной машины сделает ту же работу в сто раз быстрее и качественнее.

Предназначение штробореза

Можно купить специализированный фирменный инструмент для порезки пазов в каменной кладке, но окупится он лишь через два-три месяца ежедневного использования, а особых преимуществ перед хорошей насадкой с мощной угловой шлифовальной машиной практически не имеет, может быть, удобнее работать и проще удалять пыль.

Использование штробореза – насадки в первую очередь продиктовано тремя факторами:

  • Появляется возможность сделать работу максимально быстро;
  • Штробы получаются ровными, заданной глубины и ширины.

Нарезка пазов с помощью насадки и болгарки практически не влияет на прочность кладки и отделки стен, что особенно важно, если приходится резать по уже уложенной штукатурке.

Все, кому доводилось штробить в бетонной стене вручную или перфоратором, прекрасно знают, сколько помех и проблем создают мелкие камни, проволока и кривая арматура. С помощью насадки — штробореза удается достаточно просто вырезать любые помехи, особенно, если стены старые и многократно перекраивались и ремонтировались.

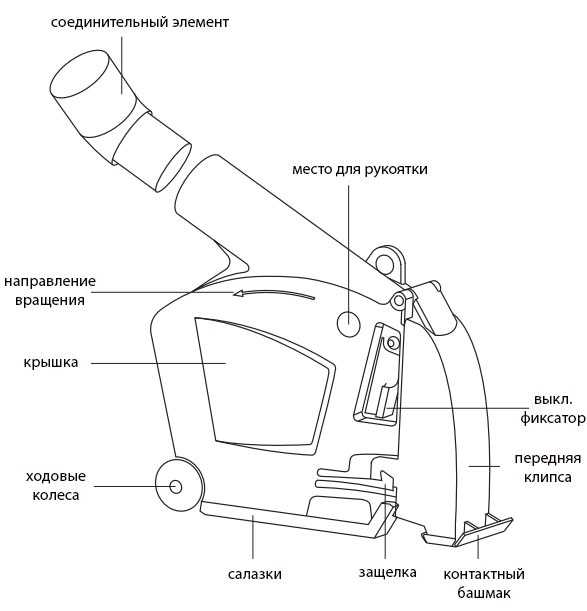

Устройство и принцип работы штробореза

Конструкция насадки – штробореза в значительной степени зависит от материала стен, условий работы и места выполнения канавок. Чаще всего насадка представляет собой небольшое устройство, которое крепится на мощный электродвигатель болгарки или ручной дисковой пилы-циркулярки и обеспечивает равномерное движение режущего инструмента по поверхности стен.

Поэтому в конструкции насадки — штробореза используется два обязательных элемента:

  • Режущий инструмент, обеспечивающий необходимую форму и глубину паза;
  • Направляющая система, с помощью которой штроборез выдерживает более-менее прямолинейное движение и ровную линию штробы.

В некоторых случаях нет особой необходимости использовать электродвигатель от болгарки или циркулярки, можно легко обойтись ручным вариантом штробореза, мало того, использование электрического двигателя может только ухудшить результат работы насадкой.

Ручной штроборез

Болгарка, или угловая шлифмашина, проектировалась в качестве ручного инструмента, с помощью которого снимается окалина, зачищаются острые заусенцы на кромке металлопрофиля и, конечно же, выполняется нарезка арматуры или металлопроката.

Вариант с установкой насадки на болгарку, идеально приспособленную для ручной работы даже в самых неудобных и труднодоступных местах, на сегодня остается наиболее оптимальным вариантом штробления.

Промышленным штроборезом можно без особых усилий нарезать паз на любой высоте, кроме участков стены, непосредственно примыкающих к полу и потолочной части. Благодаря небольшому вылету отрезного диска насадкой к болгарке можно проштробить паз на высоте всего нескольких сантиметров от пола и потолка.

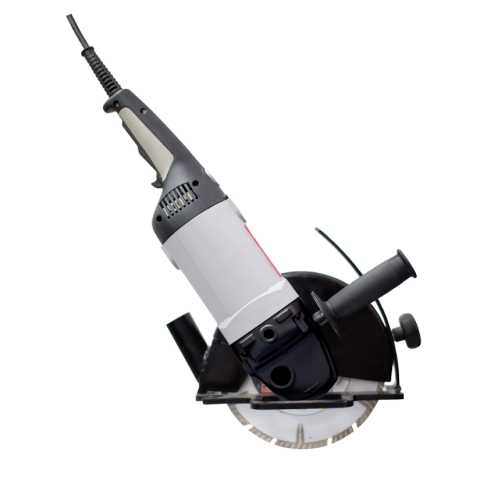

Электрический штроборез

Промышленный вариант электрического штробореза по устройству и внешнему виду в значительной степени напоминает ручную циркулярную пилу.

Двигатель у штробореза высокооборотный, кроме того, приходится резать не древесину, а бетонную или кирпичную массу, дробящуюся на пыль и множество мелкой и острой крошки. Поэтому в электрическом инструменте используется несколько видов насадок и приспособлений, обеспечивающих безопасную работу:

  • Два накидных чехла, закрывающих оператора от пыли и вылетающих камушков, один из кожухов оборудован патрубком;
  • Система защиты рук в случае выкрашивания или разрушения режущих дисков штробореза;
  • Специальная направляющая насадка из четырех роликов с нескользящим покрытием, благодаря этому штроборез не съедет с вертикальной поверхности стены, и по-прежнему будет выдерживать первоначальное направление штробления;
  • Система безопасного отключения двигателя, если выронить штроборез из рук, реле автоматически отключит двигатель.

Все перечисленные защитные и рабочие приспособления присутствуют и у специальных насадок промышленного изготовления. Кроме того, приспособление, даже в комплекте с болгаркой, легче и удобнее в обращении, и самое главное, покупка насадки на болгарку обойдется значительно дешевле полноценного инструмента.

Штроборез Фиолент

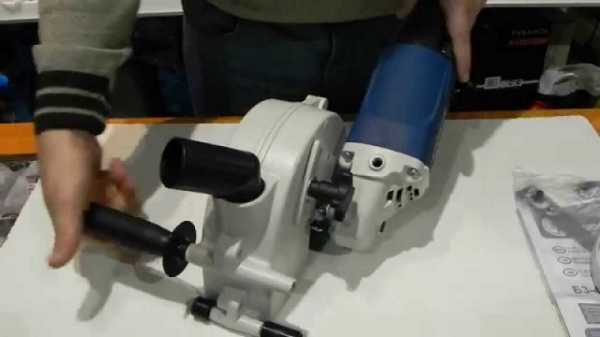

Насадка для штробореза модели Б1-30 считается одной из наиболее удачных в линейке ручных бороздорезов торговой марки Фиолент. Одной из особенностей тридцатой модели считается точная и плотная посадка спаренного отрезного круга. Диаметр посадочной втулки 22,5, в штроборезе используются диски 125 мм.

Размеры защитного кожуха 130 мм, размеры штроба — 30х30 мм, этого более чем достаточно, чтобы уложить в стенах электрическую проводку в гофрах или водопроводную трубу в ¾ дюйма в теплоизоляции.

Насадка выполнена из штампованного алюминия. Разъемная конструкция позволяет снимать насадку и использовать штроборез в качестве обычной болгарки.

Штроборез Интерскол

Политика конструирования бороздорезов производства компании Интерскол направлена на обеспечение максимальной безопасности при работе со штроборезом. Например, в модели УОМ-230-2100 болгарка обладает мощным двигателем в 2,1 кВт с оборотами вращения 6200 об/мин. Насадка на болгарку позволяет устанавливать диски диаметром 230 мм.

Глубина нарезки штроборезом канавки составляет 65 мм, ширина 30-45 мм. Рукоятки и приливы на насадке имеют обрезиненное покрытие, обеспечивающее безопасное удерживание инструмента даже в самом неудобном положении.

Штроборезы Makita

Форма и дизайн бороздорезов Makita несколько отличается от привычных Интерскола и Фиолента. Например, модель Makita SG 180 обладает более вытянутыми пропорциями, чем у классических схем отечественного производства.

Необычная компоновка насадки и рабочей части штробореза делает работу с болгаркой более удобной при штроблении очень длинных пазов.

Мощность штробореза составляет 1,8 кВт, глубина штробы 60 мм при ширине паза до 40 мм.

Как и любой другой ручной инструмент Makita, болгарка SG 180 способна резать металл, дерево, камень, бетон на запредельных нагрузках. Насадку можно легко снять, но небольшие работы болгаркой можно выполнять и без разборки штробореза.

Штроборез Hilti

Форма и размеры штроборезов компании Hilti отличаются от всех известных видов насадок для болгарок, специализированных ручных бороздорезов на основе циркулярной ручной пилы.

Например, модель DCSE-20 сконструирована в форме прямоугольного корпуса с дополнительными эргономичными рукоятками. Диаметр диска 125 мм, скорость вращения 7500 об/мин.

Штроборез DCSE-20 разительно отличается от привычных форм болгарок с насадками, но, по мнению разработчиков, такая конструкция обеспечивает минимальную нагрузку на руки и позволяет эффективно улавливать пыль.

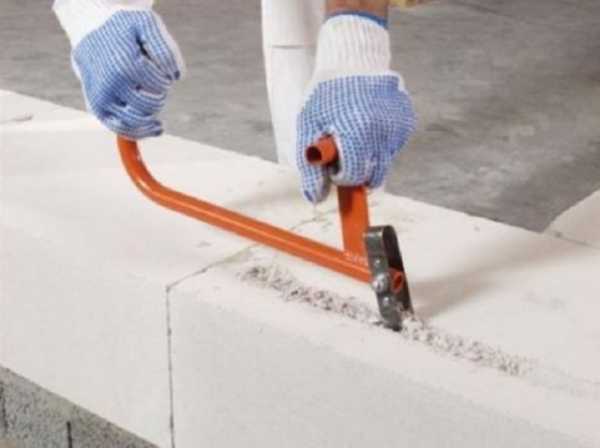

Ручной штроборез для газобетона

Простая конструкция приспособления насадки из двух изогнутых рычагов, направляющих с рукоятками и парой режущих кромок обеспечивает отличное качество штробления по поверхности газобетона.

Поверхность вспененного материала достаточно мягкая, поэтому штробы под укладку арматуры можно нарезать насадкой без двигателя. Работать ручным штроборезом можно, пользуясь лишь усилием рук, в этом случае главное — не сила, а точность и прямолинейность движения приспособления.

Штроборез из болгарки своими руками

Нет смысла покупать штроборез стоимостью от 500 долл. для того, чтобы проштробить несколько каналов для укладки труб в бетонной стене. Проще изготовить насадку для домашней болгарки, тем более что конструктивно приспособление состоит всего из трех элементов:

  • Защитный кожух с патрубком для подключения пылесоса;
  • Система направляющих роликов;
  • Крепление с промежуточной вставкой, позволяющей закрепить на валу болгарки одновременно два отрезных круга.

Понятно, что механизм болгарки, и в первую очередь редуктор, должен быть абсолютно исправным. Даже один диск с алмазной кромкой на высоких оборотах создает на корпусе болгарки ощутимые вибрационные нагрузки. Два режущих круга в случае наличия биения в зацеплении могут сжечь червяк и колесо болгарки за несколько часов работы штробореза с насадкой.

Оптимальная мощность двигателя 1,9-2 кВт. Все промышленные образцы штроборезов оборудованы автоматом плавного запуска двигателя, в обычной болгарке его может и не быть, поэтому лучше всего планировать насадку под диски 125 мм.

Инструменты и материалы

Для изготовления насадки для болгарки потребуется:

  • Черная листовая сталь толщиной 2,5-3 мм. Алюминий и пластик, тем более дерево, не выдерживают раскаленных искр, а куски оплетки и камня отрезного диска по бетону нередко пробивают кожух из мягких материалов;
  • Арматура или стальной прут толщиной 6-8 мм;
  • Пара подшипников с внутренним диаметром втулки, равным поперечному размеру стального прута;
  • Стальная втулка — заготовка под изготовление переходного вала и крепежной гайки.

Лучше всего для изготовления использовать черный металл, основу корпуса можно сварить электросваркой, а боковую панель выполнить съемной на барашковых зажимах или на защелках-клиньях.

Не обязательно покупать товарное листовое железо для изготовления насадки – штробореза на болгарку, может сгодиться любая кастрюля небольшого размера, обрезок трубы или старый бачок из-под масла. Помимо прочего, потребуется подобрать небольшой патрубок диаметром, равным сечению насадки шланга домашнего пылесоса.

Чертежи и схемы

Наиболее простой вариант самодельной насадки на болгарку представлен на фото и схеме. Конструкция представляет собой разъемный чехол из металла, закрепляемый на болгарке вместо штатного стального половинчатого кожуха.

Размеры защитного кожуха насадки выбираются исходя из мощности и габаритов самой болгарки, а также диаметра отрезных кругов.

Чем больше диск, тем дороже обойдется эксплуатация болгарки. Для дома достаточно диска 125-150 мм, круги в 180-190 мм потребуют использовать с двигателем под 2 кВт. Более того, для корпуса насадки на болгарку придется использовать металл толщиной 3-3,5 мм, что заметно утяжеляет инструмент.

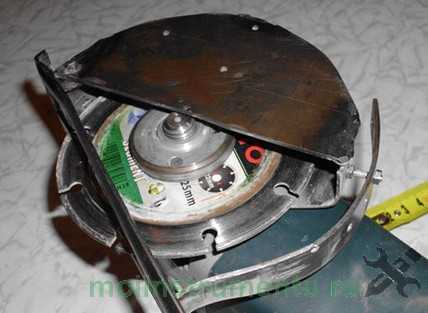

Изготовление защитного кожуха

Наилучшей заготовкой для изготовления корпуса кожуха будет старая металлическая эмалированная кастрюля. Черный металл заготовки позволяет легко сваривать, сверлить, клепать, резать без ограничений, а эмалевое покрытие послужит дополнительной защитой от разлетающихся бетонных крошек и абразива.

В первую очередь размечаем положение отверстия под выходной вал, фланец и крепежную гайку болгарки.

Отверстие вырезаем кольцевым сверлом.

Используя запчасти от старого кожуха болгарки, приклепываем к стенке насадки дополнительное усиление из полоски стали, к которой привариваем крепежный хомут.

В торце заготовки вырезаем отверстие под отводной патрубок подключения пылесоса, а в верхней части насадки — штробореза ввариваем шпильку М10 для установки новой рукоятки.

Вторую щеку кожуха вырезаем из круглой заготовки, диаметром на 15-20 мм больше размера уже готовой части насадки. По периметру нарезаем лепестки, отгибаем их под углом 90о. Готовую «щеку» вставляем в главную часть корпуса.

Особенности работы с самодельным штроборезом

Конструкция штробореза получается достаточно легкой и намного более надежной, чем схемы, в которых корпус просто сваривается из стальной ленты и двух боковин. Штампованный металл кастрюли обладает высокой жесткостью, поэтому новую рукоятку можно закрепить прямо на корпусе насадки.

Если делать кожух из тонкого металла, то рукоятку нужно будет переносить на корпус болгарки, что не очень удобно в работе со штроборезом, или использовать для насадки толстый металл, обеспечивающий необходимую жесткость всей конструкции.

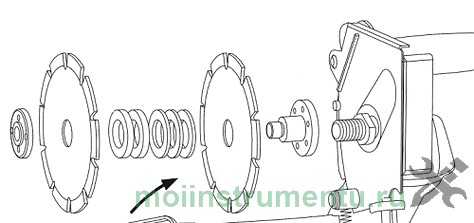

Установка на вал болгарки двух дисков

Самой сложной задачей считается изготовление новой пары фланец – крепежная гайка. Для маломощных штроборезов, рассчитанных на максимальную ширину канавки в 25 мм, для установки двух дисков можно использовать старый фланец и гайку. В промежуток между дисками штробореза просто укладывается необходимое количество шайб. Использование прокладочных стальных шайб дает возможность более-менее точно подогнать требуемую ширину паза.

Для работы с большими и глубокими штробами необходимо выточить новую пару крепежных гаек с внутренней и наружной резьбой по приведенной схеме и фото.

В данном случае первый диск крепится на валу гайкой с дополнительной внутренней резьбой. После установки прокладки и второго диска пакет фиксируется новой грибовидной гайкой.

Регулировка глубины пропила

Практически во всех моделях насадок – штроборезов на болгарку промышленного изготовления используются роликовые направляющие с качающейся подошвой.

Такую систему несложно изготовить собственными руками.

Выглядит система регулировки глубины пропила, как рамка, передний край которой закреплен на кожухе с помощью шарнира, а противоположная сторона зафиксирована креплением болт-гайка.

При вращении барашка или головки болта задняя планка с роликами отклоняется, что позволяет достаточно точно отрегулировать глубину захода диска насадки штробореза.

Штроборез фиолент: отзывы

Наиболее глубокую оценку качества инструмента можно получить только из отзывов тех, кто на практике столкнулся с отечественными штроборезами.

Василий Иванович, строитель со стажем 35 лет, г. Москва

Фиоленты сделаны добротно, можно особо не переживать, если уронил или попал на арматуру. Единственный недостаток, о котором можно упомянуть, – винтовое соединение деталей насадки. Для того чтобы снять приспособление, уходит много времени.

Сергей, любитель работать своими руками, г. Рязань

Давно использую фиолентовскую болгарку с насадкой штроборезом для распускания бруса на доску и планку. Полноценный инструмент за 100 у.е. практически не уступает брендам по 500 долл. за штуку.

Заключение

Штроборез — насадка для болгарки в большинстве случаев может заменить дорогостоящие специализированные инструменты. Приспособление на болгарку не рассчитано на длительный режим работы и штробление многометровых каналов в течение дней и недель постоянной нагрузки, но качество работы получается явно не хуже, а цена на порядок ниже.

bouw.ru

Штроборез насадка на болгарку как сделать

🏠 » » Насадка на болгарку штроборез самостоятельное изготовление

Для укладки коммуникаций в стены понадобится применение специализированного инструмента — штробореза. Покупать его рационально профессионалам, которые занимаются ремонтными и строительными работами, в частности для электромонтажников, водопроводчикам, сантехникам и т.п. Если ремонт проводится самостоятельно в доме или квартире, то не обязательно покупать специализированный инструмент, так как можно изготовить насадку штроборез на болгарку. Как это можно сделать с наименьшими капиталовложениями, подробно описано в материале.

Назначение штробореза что ним можно делать

Узкоспециализированный инструмент под названием штроборез имеет сходство с углошлифовальной машинкой или по-простому болгаркой. Штроборез в отличие от болгарки, предназначен непосредственно для проделывания канавок в стенах с дальнейшей укладкой в них разных коммуникаций, таких как провода и кабели, водопроводные и канализационные трубопроводы, а также прочие устройства.

Штроборез имеет два параллельно расположенных диска по бетону, расстояние между ними можно регулировать в зависимости от поставленной технологической задачи. Это позволяет подготовить канавку в стене необходимой ширины. На этом узкоспециализированном инструменте также имеется функция регулировки глубины проделываемой канавки. Выбирается необходимое значение углубления канавки за счет перемещения режущих дисков, и в зависимости от технологического задания.

Стоит штроборез достаточно дорого, а применяется он исключительно для штробления стен, поэтому не каждый может позволить себе такое приобретение. Чтобы не пришлось покупать узкоспециализированный инструмент, его можно сделать самостоятельно из болгарки. Конструкция штробореза похожа с углошлифовальной машинкой, поэтому рационально использовать болгарку, чтобы сделать инструмент для проделывания канавок в стене.

Это интересно! Болгарка без дополнительных приспособлений может использоваться в качестве режущего инструмента, для чего в шпинделе устройства следует закрепить специальный алмазный диск по бетону.

Неудобство применения УШМ в качестве штробореза заключается в том, что для регулировки глубины и ширины канавки необходимо проявление мастерства от работника. Заменить это мастерство, а также одновременно упростить процесс штробления стен поможет специальный кожух, изготовленный своими руками. Специальный кожух на болгарке позволяет получить такие преимущества:

  1. Экономия на приобретении специализированного инструмента
  2. Простота выполнения работ
  3. Проведение работ по проделыванию канавок в жилых и нежилых помещениях без пыли

Кроме специализированного штробореза, проделать канавку в стене под укладку коммуникаций можно при помощи таких инструментов:

  • Болгарка или УШМ разных марок
  • Перфоратор
  • Молоток с зубилом — это самый простой и экономный вариант, однако рациональность его использования определяется объемами запланированных работ

Производители выпускают насадки штроборезы для УШМ, купить которые можно в любом магазине инструментов или заказать в интернет магазине. Покупая такую насадку, исключается необходимость ее изготовления своими руками. Однако процесс изготовления каркаса под болгарку не трудный, и чтобы его сделать, не понадобится никаких дополнительных расходов.

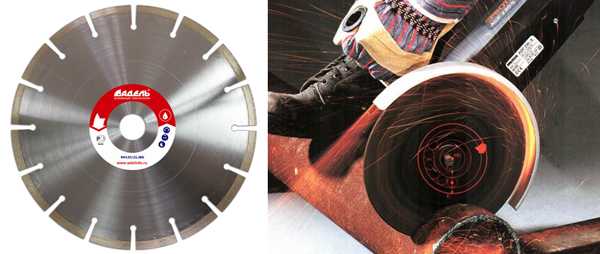

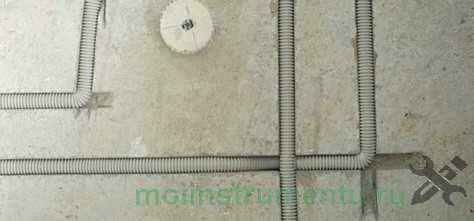

Штробление стен болгаркой или эффективность этого инструмента

Проделать канал болгаркой можно в стенах из таких материалов, как кирпич, бетон, шлакоблок, кафель, плитку, а также прочие виды материалов. Для дробления этих материалов применяются специализированные насадки — диски с алмазным напылением. Процесс, как сделать штробу болгаркой, заключается в выполнении следующих действий:

  1. Выполнить разметку — это самая главная часть работ, которая заключается в нанесении линий при помощи маркера или карандаша на поверхность стены. Для нанесения разметки понадобится карандаш, рулетка, а также правило или водный уровень. При нанесении разметки надо делать линии более жирными, чтобы при перемещении режущего инструмента, их было видно
  2. Прорезка канавки — заключается в «прохождении» инструментом по расчерченным линиям. Инструмент нужно держать крепко, и перемещать его медленно. При этом немаловажно надевать специальные защитные средства, как очки, респиратор и перчатки
  3. Проделывание канала — после прорезывания линий режущим диском, понадобится вырубить остатки бетона. Эти остатки следует удалить при помощи молотка с зубилом или перфоратора

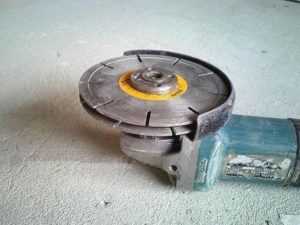

На болгарку можно закрепить два диска, как и на штроборезе. Это позволит за один раз выполнить двойную работу. За один «проход» инструментом получается готовый канал. При работе по проделыванию аккуратного канала происходит выделение большого количества пыли. Чтобы исключить оседание пыли в помещении, где уже завершен ремонт, применяется специальная насадка, к которой подключается пылесос. Пылесос всасывает всю выделяющуюся пыль, возникающую в процессе дробления бетона.

Это интересно! В конструкции УШМ следует использовать исключительно алмазные круги, которые предназначены для резки бетона. Применение абразивных и прочих видов дисков недопустимо. Исключение составляет применение пильных дисков с зубьями, которые можно установить в шпиндель болгарки для вырезания канала в деревянной стенке.

Изготовление насадки штроборез для болгарки своими руками

При использовании болгарки в качестве штробореза надо учитывать, что этот инструмент вовсе не предназначен для применения с двумя дисками. Наличие двух дисков в шпинделе болгарки увеличивает нагрузку на электродвигатель в два раза, поэтому он быстрее перегревается, и может выйти из строя, если своевременно не делать паузы. Особенно необходимо отказаться от затеи применения двух дисков в шпинделе электроинструмента, если используется бытовая или любительская болгарка. В таком инструменте выйдет из строя быстро не только электродвигатель, но и редукторные пары.

Если принято решение изготовить из болгарки штроборез с двумя дисками, то сделать это можно следующим образом:

  1. Первый круг закрепляется в шпинделе при помощи штатной гайки. Второй диск закрепляется при помощи гайки от обдирочного диска
  2. Получается небольшое расстояние между кругами, но его вполне достаточно для получения канавки, в которую будет укладывать электрический кабель
  3. Если необходимо получить канавку большего размера, то для реализации задумки используются шайбы, располагаемые между дисками
  4. Штатная длина резьбы недостаточная для того, чтобы расположить диска на отдаленном расстоянии друг от друга, поэтому для этого понадобится воспользоваться методом изготовления установочной втулки удлинителя. Сделать ее не трудно, для чего понадобится широкая гайка, одна часть которой завинчивается на штатную резьбу болгарки, а во вторую закручивается резьбовой удлинитель. При этом важно выбирать удлинитель из качественных материалов, чтобы в процессе работ он не разрушился

Разобравшись, как своими руками закрепить два диска на болгарке, остается выяснить, из чего и как можно сделать насадку на инструмент для штробления стены. Такую насадку еще называют чехлом, который является препятствием для попадания частиц бетона на человека, а также предотвращает образование пыли и мусора. Обычно такие чехлы изготавливают со специальным отверстием и круглым штуцером для подсоединения шланга от пылесоса.

Это интересно! Использование болгарки в качестве штробореза позволяет существенно сэкономить на расходах при покупке специализированного инструмента. Однако при применении УШМ необходимо учитывать ее размер. Маленьким инструментом невозможно получить глубокие канавки в стене, поэтому рекомендуется использовать УШМ под диски диаметром 150-180 см.

Из чего изготовить защитный чехол от пыли на болгарку

Изготовление защитного кожуха предусматривает использование таких видов материалов, как пластиковая канистра, кастрюли из алюминия, ДСП, фанера, ламинат, доска, нержавеющие листы и т.п. Выбрать можно любой материал, который имеется в хозяйстве. При этом исключается необходимость покупать насадку, так как сделать ее своими руками очень легко и просто.

Главное условие — это обеспечение достаточной прочности готовой насадки на болгарку. Кожух должен выдерживать воздействие мелких частиц бетона, вылетающих при проведении работ. Чтобы изготовить кожух, нет необходимости прибегать к применению вспомогательных инструментов, как например, сварка, так как из пластиковой канистры можно быстро сделать насадку. Пример такой насадки показан на фото ниже.

Для изготовления такого приспособления требуется минимум времени. Самодельный штроборез из болгарки можно сделать быстро и легко, воспользовавшись арсеналом из подручных средств. Если воспользоваться материалами из алюминия или дерева, то при работе по изготовлению насадки понадобятся саморезы, а при применении стали не обойтись без сварочного аппарата. Рассмотрим принцип изготовления насадки штроборез на болгарку своими руками:

  1. Для изготовления понадобятся остатки от ДСП или ДВП. Кроме того, подойдет даже фанера, поэтому используем любой листовой материал, который имеется в наличии
  2. Из ДСП вырезаются соответствующей формы два боковых основания. Формы этих оснований зависят от размеров имеющегося в наличии инструмента
  3. Чтобы не пришлось подбирать форму, рекомендуется предварительно сделать чертеж на бумаге, а затем перенести его на картонку. Из картонки изготовить шаблон, устранив все недочеты
  4. На основании шаблона изготовить чехол, воспользовавшись для этого ДСП
  5. С одной стороны основания ДСП просверлить отверстие соответствующего диаметра. Этим отверстием закрепить готовую насадку на электроинструменте
  6. Для соединения ДСП при изготовлении насадки можно использовать саморезы или специальные мебельные крепежи соответствующей длины

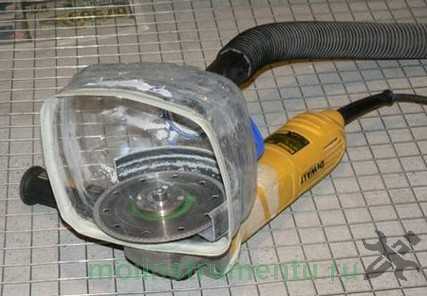

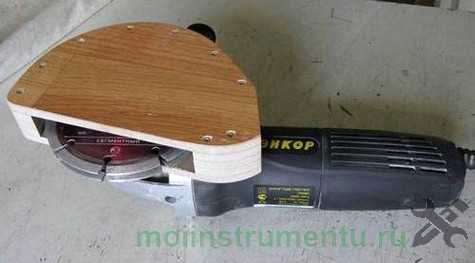

На фото ниже показан получившийся чехол на болгарку. Такой чехол изготовить просто, но его недостаток в отсутствии отверстия для подсоединения шланга. Устранить этот недостаток поможет гильза соответствующего диаметра и длины, вмонтировать которую необходимо в верхнюю часть конструкции. К выступу гильзы следует подсоединить шланг от пылесоса.

Это интересно! При использовании пылесоса для всасывания мусора и бетонной крошки рекомендуется брать промышленные или строительные пылесосы, но никак не бытовые. Они не предназначены для таких дел, поэтому в итоге могут выйти быстро из строя.

Процесс изготовления насадки не трудный, и качество конечного приспособления зависит больше от смекалки и воображения мастера. Изготовить своими руками можно не простой чехол на болгарку, но еще и регулируемый. Принцип изготовления защитного кожуха регулируемого заключается в том, что нужно сделать дополнительно подвижную часть. За счет этой подвижной части будет выбираться необходимый размер выступа режущих дисков на болгарке.

По аналогичному подобию можно изготовить насадку с регулируемой частью из ДСП и прочих материалов.

Какие рекомендации и советы учитывать при штроблении

Приступать к процедуре подготовки канавок в помещении можно сразу после изготовления самоделки. При пробивании штробы нужно учитывать один важный нюанс — работы следует проводить в помещении, где предварительно известны места расположения электропроводки. Если на пути инструмента встречается провод под напряжением, то итог такой встречи может привести к летальному исходу для мастера.

Проводить работы штробления как обычным штроборезом, так и болгаркой необходимо с учетом следующих советов и рекомендаций:

  1. Проводить процедуры можно в вертикальном или горизонтальном направлениях
  2. Штробить под наклоном можно в крайне редких случаях, когда следует выполнить обход декоративного элемента или коммуникаций
  3. Горизонтальное штробление необходимо выполнять исключительно на расстоянии до 15 см от плиты перекрытия
  4. Вертикальные канавки должны располагаться на минимальном расстоянии от дверей и окон 10 см
  5. При проведении работ немаловажно учитывать и глубину канавки. Выбирать глубину необходимо в зависимости от типа коммуникаций, которые планируется закладывать в канавку, а также по толщине самой стенки. Если эта стена несущая, и является наружной, то глубина канавки не должна быть более 3 см
  6. Ширина канавки также выбирается в зависимости от технологической задачи, но не рекомендуется превышать допустимый предел в 2,5-3 см

После укладки коммуникаций следует заделать канавку при помощи цементного раствора. Место расположения канавки следует сровнять со штукатуркой стены. Работы по штроблению рекомендуется проводить на этапе строительства и ремонта до того, как будет выполнено оштукатуривание стен.

Штроборез по бетону из болгарки изготовить совсем не трудно, и если поставить себе такую цель, то достичь ее сможет каждый. Делая вывод о проделанной работе, нужно отметить, что при штроблении нужно делать перерывы, чтобы дать электроинструменту остыть. Если чехол не имеет соединителя для подключения пылесоса, то работы нужно проводить в респираторе. Очки необходимо надевать в любом случае, так как в глаз могут попасть различные мелкие частицы.

В зависимости от типа материала, который штробится, необходимо подбирать соответствующую скорость перемещения инструмента. Если на пути попадается арматура в бетонной стенке, то рекомендуется произвести ее распиливание абразивным кругом. Использовать штроборез по дереву необходимо с особой осторожностью, не забывая об обратном ударе.

moiinstrumentu.ru

Отрезная насадка на дрель из диска болгарки своими руками


Очень полезная насадка на дрель или шуруповерт, сделанная из использованного диска болгарки. С помощью такого приспособления можно резать металл или обрабатывать его поверхность. Этот отрезной инструмент может очень пригодится тем у кого нет болгарки (УШМ) или нет возможности ей воспользоваться в труднодоступных местах.

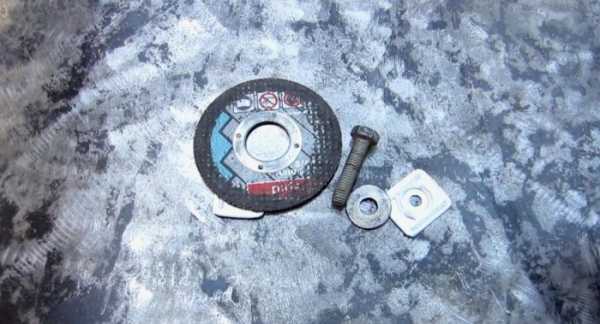

Что понадобится?


  • Остаток диска болгарки.
  • Болт.
  • Одна шайба размером по внутреннему диаметру отверстия диска болгарки.
  • Две шайбы по диаметру превышающему внутренний диаметр отверстия диска болгарки.


Изготовление отрезной насадки


Отвинчиваем диск. Как видно он должен быть не до конца сточен. Если у вас нет болгарки - спросите у соседа или в ближайшей мастерской, они все равно выкидывают такие диски.

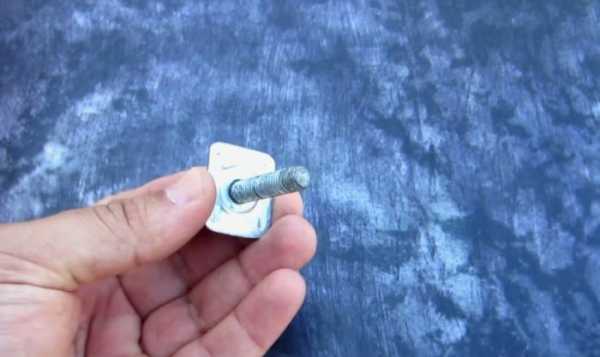

Одеваем большую шайбу на болт. Она не обязательно должна быть прямоугольной. Так как найти шайбы большого диаметра проблематично, то я сделал из того что было под рукой. Внешний диаметр шайбы должен быть больше отверстия крепления диска.

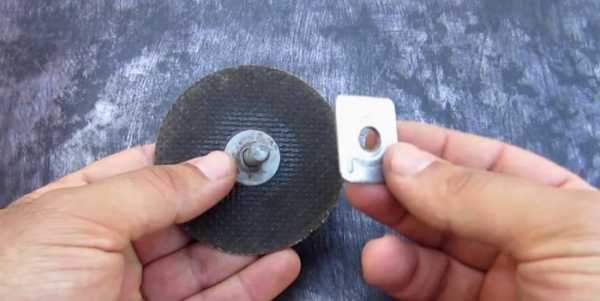

Затем одеваем на болт диск. Чтобы он стоял строго по центру, устанавливаем шайбу с диаметром, примерно равным диаметру крепежного отверстия диска.

Одеваем на все это большую шайбу, такую же как вначале.

Хорошенько стягиваем все гайкой.

В итоге получилась вот такая очень полезная насадка на дрель или шуруповерт.

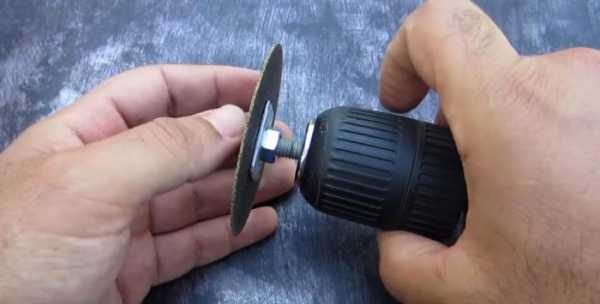

Зажимаем болт в патронник дрели.

И пилим металл. Вот к примеру стальную трубу.

Режется отлично. Искр, как при работе с УШМ, совсем нет, так как обороты дрели по сравнению с болгаркой очень низкие.

Конечно ни в коме случае не стоит пренебрегать техникой безопасности при работе - как минимум защитный очки должны быть на вас обязательно. Из-за низких оборотов режущий инструмент не стал менее опасным, и все требования защиты нужно обязательно соблюдать.
С помощью такой насадки можно зачистить поверхность металла от краски или ржавчины, отрезать трубу в труднодоступном месте, и многое другое. Вещь полезная, сделайте себе - не пожалеете.

Смотрите видео


sdelaysam-svoimirukami.ru

Гриндер для очистки труб из болгарки (насадка)



Всем привет, в этой инструкции мы будем расширять возможности вашей болгарки! Самоделка позволит превратить ее в ленточную шлифовальную машину. Главная уникальность этой насадки в том, что она отлично умеет шлифовать трубы. Дело в том, что ремень на насадке при шлифовке прогибается, тем самым охватывая значительную площадь трубы. Конечно, помимо труб с помощью этой насадки можно будет обрабатывать и другие изделия, в том числе и плоские.

Собирается устройство очень просто, и менять при этом конструкцию болгарки не понадобится! Насадка устанавливается вместо защитного щитка болгарки. У автора щиток крепится благодаря специальным пазам, так что насадка меняется легким движением руки. Все делается довольно просто, в качестве колес используются колесики от скетборда. Самой большой сложностью является сделать раму. Все делается из металла, тут понадобится болгарка и сварка. Автор профилирует некоторые запчасти на гидравлическом гибочном станке, но вы можете упростить эти узлы. Итак, рассмотрим более подробно, как же собрать такую насадку!

Подобный шлифовальный адаптер можно заказать из Китая

Материалы и инструменты, которые использовались автором:

Список материалов:
- листовая сталь;
- три колесика от скейта;
- гайка для вала болгарки;
- наждачная бумага или обрезанный шлифовальный ремень;
- ось, пружина, пластиковые упоры и прочее для натяжителя;
- краска.

Список инструментов:
- сварочный аппарат;
- болгарка;
- сверлильный станок;
- маркер;
- линейка;
- тиски;
- напильники;
- дрель.

Процесс изготовления самоделки:

Шаг первый. Вырезаем основную часть рамы
Рама изготавливается из листового металла, он должен быть достаточной толщины, чтобы рама была прочной. Сперва рисуем нужную фигуру, а потом отправляемся к сверлильному станку. Тут нам понадобится бита подходящего диаметра, чтобы просверлить отверстие для крепления конструкции на болгарке.
Просверлив нужное отверстие, вырезаем деталь при помощи болгарки. Еще это можно сделать при помощи ленточной пилы. После этого отшлифуйте края изделия, чтобы не пораниться. Для этого используем болгарку со шлифовальным диском.




Шаг второй. Крепежное отверстие
У автора щиток фиксируется при помощи пазового соединения, то есть, никаких крепежных винтов тут нет. Для этого соединения подгоняем наше отверстие, в нем нужно будет выточить 4 зубчика. Для первичного формирования нужного профиля автор использует специальную насадку и дрель. Ну а далее автор дорабатывает изделие, используя напильники. Как только изделие будет готово, привариваем вокруг отверстия кольцо из стали.


Шаг третий. Вырезаем вторую часть рамы
Рама состоит из двух частей, осталось вырезать вторую. Она также вырезается из листовой стали, а какой формы должно быть изделие, смотрите на фото. Далее две эти части свариваются между собой. Сварные швы зачищаем, чтобы все выглядело аккуратно.


Шаг четвертый. Изготовление ведущего колесика
Ведущее колесо, как и ведомые, делается из колес от скейта. Ведущее колесо устанавливается на валу болгарки. Для этого нам понадобится гайка с такой резьбой, чтобы она накручивалась на вал болгарки. Далее эту гайку автор просто запрессовывает внутрь колесика. Для надежности гайку можно зафиксировать эпоксидным клеем или другим подобным способом.

Шаг пятый. Первое ведомое колесико
Далее устанавливаем первое ведомое колесико. Для этого в раме сверлится отверстие и устанавливается болт или резьбовой стержень. Ну а далее устанавливаем на него колесико.

Шаг шестой. Натяжитель и второе ведомое колесико
Натяжитель у автора сделан довольно сложно, но при этом качественно. Первым делом он изготовил путем изгиба специальный кронштейн. Его задачей является удерживание пластины, которая будет двигаться. Также тут в центре будет находиться ось, с установленной пружиной, которая и будет работать как натяжитель. Все это дело изготавливается путем сгибания на гидравлическом станке, ну а далее привариваются крепежные пластины и все собирается. Более детально смотрим на фото.

Натяжитель можно собрать, на пружину с обеих сторон установите упоры из пластика или подобного материала. Сам натяжитель состоит из штока, трубки, пружины и двух упоров. А направляющая изготовлена из стальной пластины.

Вот, собственно, и вся суть самоделки. В завершении вам нужно ее покрасить, это защитит металл от ржавчины и сделает изделие более красивым.

Шаг седьмой. Приступаем к тестированию!
Устанавливаем насадку на болгарку, крепление может отличаться в зависимости от модели болгарки. А далее устанавливаем шлифовальный ремень. Интересен тот факт, что никаких регулировок тут нет, тем не менее, ремень не слетает, для этого все должно быть собрано идеально ровно. Что касается натяжения, тот тут все автоматически, ремень постоянно натянут должным образом.


Как все работает, смотрим на фото. Ремень при прикосновении к трубе немного прогибается, в итоге захватывается большая плоскость обработки трубы. Теперь обработать трубу стало быстро, просто и качественно.

Снимается насадка очень легко и после установки щитка с кругом болгарка обретает свой стандартный вариант.
Надеюсь, проект вам понравился, и вы нашли для себя что-то новое. Удачи и творческих вдохновений при изготовлении. Не забывайте делиться своими наработками с нами!


Источник Доставка новых самоделок на почту

Получайте на почту подборку новых самоделок. Никакого спама, только полезные идеи!

*Заполняя форму вы соглашаетесь на обработку персональных данных

Становитесь автором сайта, публикуйте собственные статьи, описания самоделок с оплатой за текст. Подробнее здесь.

usamodelkina.ru

Насадка штроборез на болгарку для штробления пазов в стене

Неотъемлемой частью квартиры или дома являются проведённые в ней инженерные коммуникации. Это спрятанная электропроводка, трубы и прочее. Наступает момент, когда вы начинаете задумываться о проведении капитального ремонта с заменой старой проводки. В большинстве случаев, укладываемые провода прячут в перекрытиях, используя насадку штроборез на болгарку, чтобы придать эстетичный вид помещению.

Альтернатива штроборезу

Создание каналов в кирпичной кладке или бетоне, применяемой при изготовлении перекрытий, процесс довольно трудоёмкий, при котором образуется много грязи и пыли. При выполнении сложных монтажных задач используют специальный инструмент, такой как штроборез. Штроборез напоминает собой ручную циркулярку, только в процессе работы используются два пильных диска.

Штроборез (бороздодел) является машинкой узкого направления, используется для производства работ в больших масштабах и приобретается в основном бригадами специалистов. Когда объем производимых работ небольшой, то не стоит тратиться на приобретение профессионального инструмента.

Альтернативой штроборезу будет недорогая насадка на болгарку для штробления стен. Насадки для УШМ разных фирм имеют различия в общем виде и конструкции. Такая насадка представляет собой защитный металлический кожух, главной функцией которого остаётся защита рабочего от летящих в него осколков обрабатываемой поверхности.

Насадка на УШМ для штробления оснащена приспособлением для подключения пылесоса, и адаптирован к установке двух пильных дисков. После прохода паза двумя дисками, остаётся только удалить перемычку при помощи перфоратора или ударной дрели. Некоторые модели имеют устройство для регулировки глубины пропиливаемого паза.

Это своеобразная платформа, как на ручной циркулярной пиле, на которой заданная глубина паза достигается путём поднятия или опускания болгарки прикреплённой к кожуху. Платформа оснащена направляющими и ходовыми колесиками. Которые при непосредственном соприкосновении с поверхностью помогают удерживать заданное направление пропила и ограничивают глубину врезки. Наличие всех этих устройств на насадке превращают в полноценное устройство для штробления обычную болгарку.

Требования для насадки

Для облегчения поставленной задачи есть смысл использовать, представленные на рынке всевозможные насадки и приспособления для электроинструмента.

При приобретении устройства на болгарку необходимо, чтобы она соответствовала некоторым требованиям:

  1. Должна быть предусмотрена установка второго пильного диска (дополнительная втулка, предоставляется в комплекте).
  2. Металлический защитный кожух бороздодела, для предохранения от летящего в процессе работы строительного мусора.
  3. Устройство для подсоединения строительного пылесоса.

Производительность такого устройства напрямую будет зависеть от мощности болгарки, не все угловые шлифовальные машины способны полноценно работать сразу двумя дисками. Длина посадочного вала пильного диска должна быть достаточной для установки второго диска, чтобы по возможности не использовать дополнительные втулки. Диаметр пильного диска также играет важную роль, от него будет зависеть глубина выполняемого паза.

Штроборез из болгарки своими руками

Конечно, лучше не пожалеть средств и приобрести насадку, изготовленную в заводских условиях. Но такая возможность не всегда осуществима, а инструмент нужен срочно. При соблюдении всех норм безопасного использования, и используя схему изготовления, изготовить необходимую насадку-штроборез своими руками, вполне возможно.

При самостоятельном переоборудовании болгарки в устройство для штробления, важным элементом будет являться мощность УШМ и надёжный защитный кожух.

Штатный защитный кожух на болгарке не предусматривает подключения оборудования для удаления пыли при работе. Поэтому кожух с патрубком для пылесоса лучше изготовить самостоятельно (пылесос желательно строительный).

Изготовить модифицированный защитный кожух можно из дерева, если вы владеете сварочным аппаратом, из листа железа. Толщина железной пластины, для большей безопасности при использовании, должна быть не менее 2—3 мм. Крепление УШМ к кожуху должно быть очень прочным, что обезопасит вас при производстве работ. Для удобства использования необходимо продумать устройство дополнительной рукоятки, а также опорную подошву для передвижения по поверхности (С регулировкой глубины реза).

Установка и крепление второго диска обеспечивается при помощи дополнительной гайки, имеющей дополнительное кольцо (можно использовать гайку крепления аналогичную предусмотренной конструкцией), устанавливается кольцом вниз. Главное, чтобы хватило резьбы для надёжного крепления дисков. Если позволяет длина вала, то можно регулировать ширину штробы при помощи дистанционных втулок. Таким образом, используя подробный чертёж, вы сможете сделать насадку на болгарку для штробления самостоятельно, что не сильно ударит по семейному бюджету, и ваша болгарка превратится в функциональный бороздодел.

obinstrumentah.info

для резки, шлифовки, снятия ржавчины и краски

Болгаркой называется машинка угло-шлифовальная — подробно о ее выборе я писал не так давно. Она является универсальным инструментом, при помощи которого можно производить различные работы. Ей режут, пилят, шлифуют, очищают от ржавчины, снимают старую краску. Это приходится делать и при строительстве, и при ремонте, да и просто в быту. Однако различные операции предусматривают и наличие соответствующей насадки на болгарку.

Многие пользователи одной и той же насадкой выполняют разную работу. Это приводит как к сокращению срока эксплуатации инструмента, так и к повышенному износу рабочего диска. Дело в том, что изготовители выпускают круги, которые отличаются не только размером или толщиной. У них есть отличия и в материале, из которого сделана рабочая поверхность, и в форме.

Нужно учитывать и то, что каждый обрабатываемый материал имеет свою твердость. Поэтому от правильности подбора нужного круга зависит и безопасность работающего с инструментом.

Насадки для резки

Для резки металла используются те круги, которые предназначены именно для него. В то же время при работе с другими материалами они греются до такой степени, что иногда разлетаются на части и могут серьезно травмировать. На самих отрезных дисках есть этикетки, на которых указана допустимая скорость вращения. Также указывается и материал, с которым следует применять данный диск. Нужно понимать и то, что от толщины заготовки зависит диаметр круга.

Если нужно резать древесину, листы ДСП, то применяются свои круги. Они имеют небольшой диаметр, достаточный для работы.

Металлическая насадка для зачистки, снятия ржавчины и краски

Такая насадка представляет собой металлическую щетку. С ее помощью можно удалить краску или ржавчину, выровнять какую-то поверхность. Но для полировки, шлифовки такие насадки непригодны, так как после них на материале остаются царапины.

шлифовка снятие ржавчины

Шлифовка, полировка

Для шлифовки и полировки изделий из металла, стекла, фарфора и некоторых других материалов используются насадки на липучке (с клейким войлоком), сделанным из грубой шерсти. Для шлифовки существуют диски с наждачной бумагой. При выборе диска следует обращать внимание на его диаметр. Слишком маленький диск надолго «растянет» процесс обработки.

Существуют диски с карбидным покрытием. Они имеют и разный размер, и форму. Нужно знать, что их нельзя применять для работы с металлами.

Нужно иметь в виду, что профессионалы работают так, как им привычнее. А вот для «любителя» и размер диска, и его форма имеют значение. Поэтому консультация у продавца не помешает, тем более что производители выпускают большой ассортимент насадок для различных видов работы.

masterim.guru
